TOYOTA RAV4 2016 Manual del propietario (in Spanish)
Manufacturer: TOYOTA, Model Year: 2016, Model line: RAV4, Model: TOYOTA RAV4 2016Pages: 752, tamaño PDF: 33.62 MB

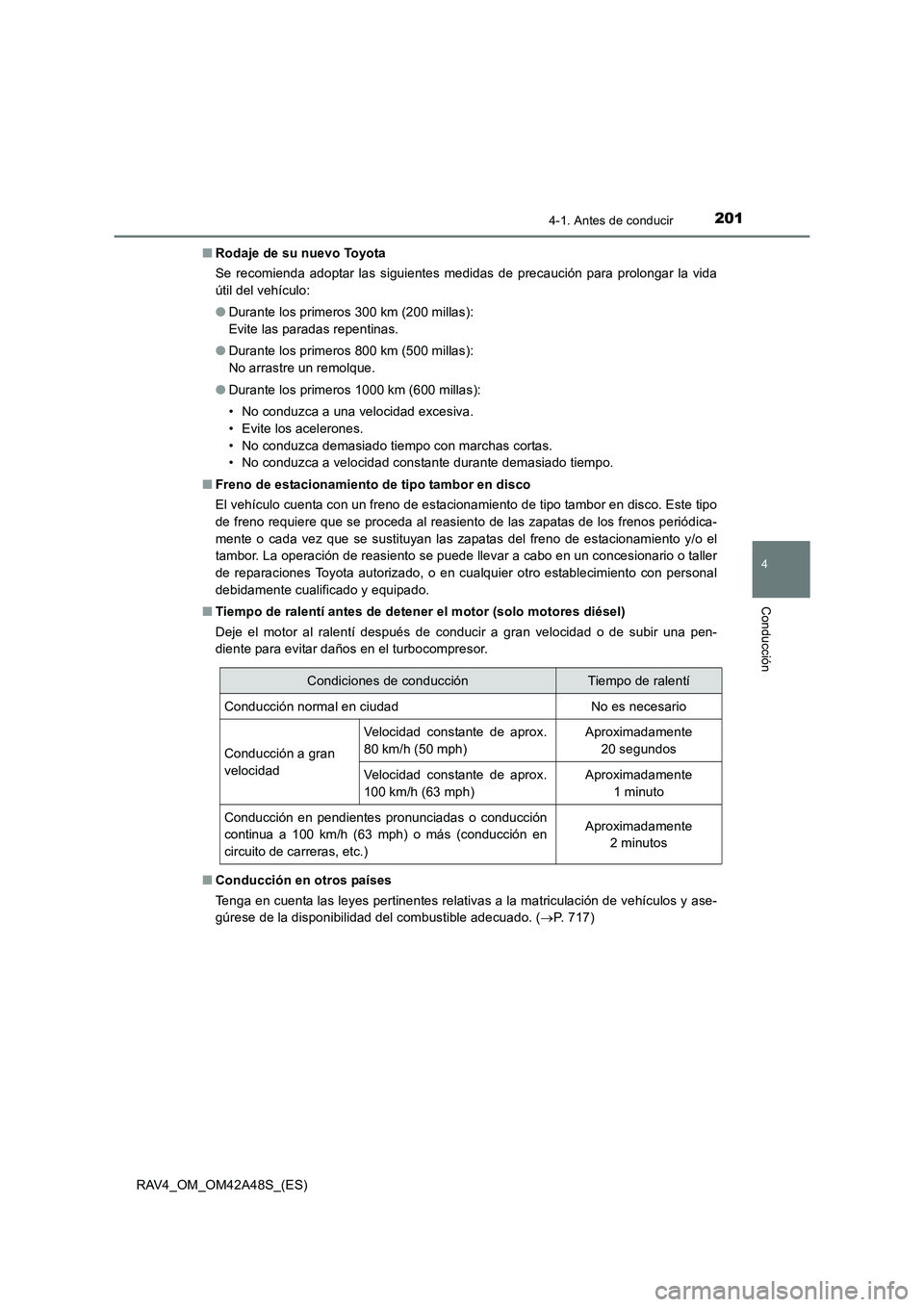

Page 201 of 752

2014-1. Antes de conducir
4
Conducción
RAV4_OM_OM42A48S_(ES)■
Rodaje de su nuevo Toyota
Se recomienda adoptar las siguientes medidas de precaución para prolongar la vida
útil del vehículo:
●Durante los primeros 300 km (200 millas):
Evite las paradas repentinas.
● Durante los primeros 800 km (500 millas):
No arrastre un remolque.
● Durante los primeros 1000 km (600 millas):
• No conduzca a una velocidad excesiva.
• Evite los acelerones.
• No conduzca demasiado tiempo con marchas cortas.
• No conduzca a velocidad constante durante demasiado tiempo.
■ Freno de estacionamiento de tipo tambor en disco
El vehículo cuenta con un freno de estacionamiento de tipo tambor en disco. Este tipo
de freno requiere que se proceda al reasiento de las zapatas de los frenos periódica-
mente o cada vez que se sustituyan las zapatas del freno de estacionamiento y/o el
tambor. La operación de reasiento se puede llevar a cabo en un concesionario o taller
de reparaciones Toyota autorizado, o en cualquier otro establecimiento con personal
debidamente cualificado y equipado.
■ Tiempo de ralentí antes de detener el motor (solo motores diésel)
Deje el motor al ralentí después de conducir a gran velocidad o de subir una pen-
diente para evitar daños en el turbocompresor.
■ Conducción en otros países
Tenga en cuenta las leyes pertinentes relativas a la matriculación de vehículos y ase-
gúrese de la disponibilidad del combustible adecuado. ( →P. 717)
Condiciones de conducciónTiempo de ralentí
Conducción normal en ciudadNo es necesario
Conducción a gran
velocidad
Velocidad constante de aprox.
80 km/h (50 mph)Aproximadamente
20 segundos
Velocidad constante de aprox.
100 km/h (63 mph)Aproximadamente 1 minuto
Conducción en pendientes pronunciadas o conducción
continua a 100 km/h (63 mph) o más (conducción en
circuito de carreras, etc.)Aproximadamente 2 minutos

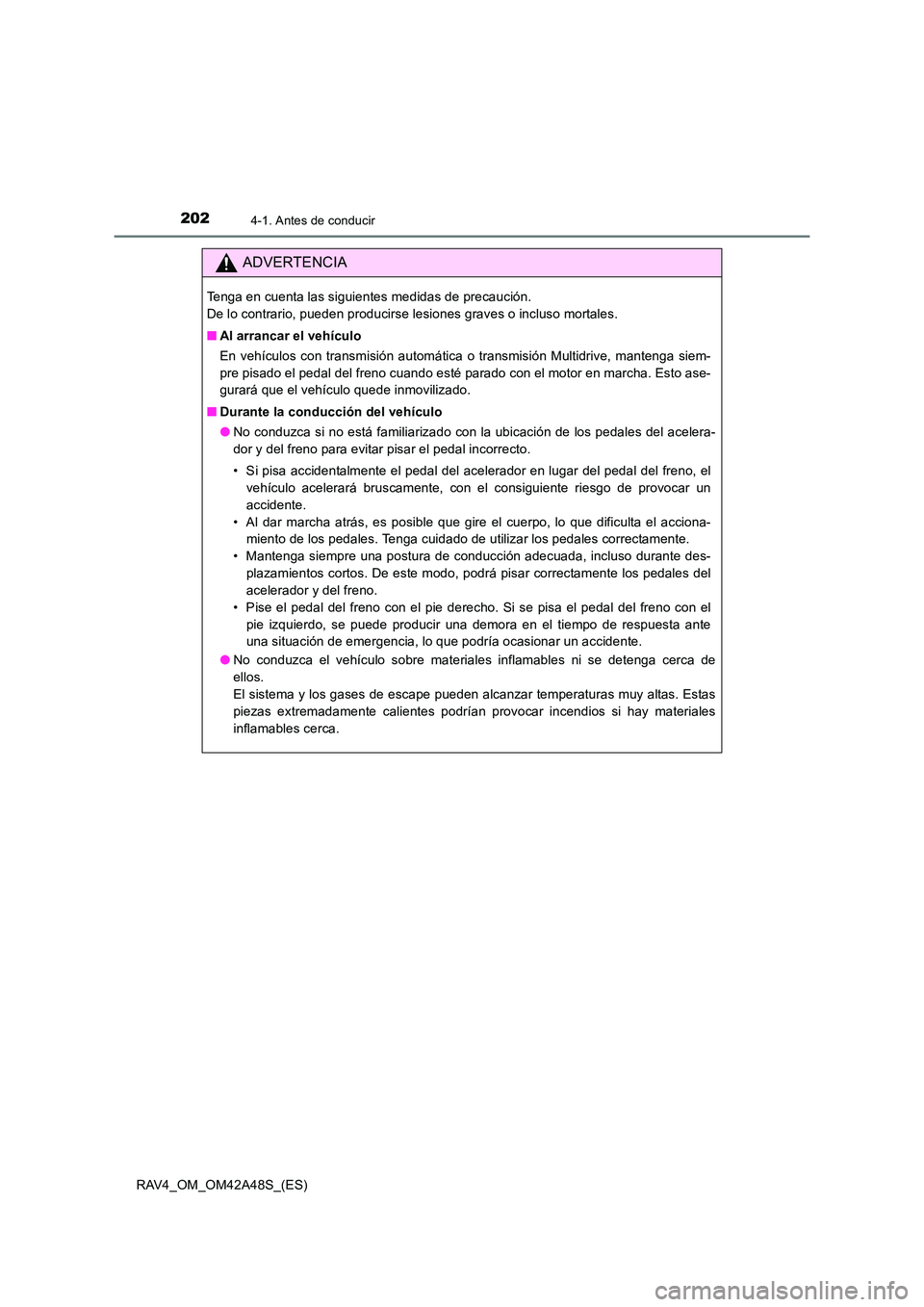

Page 202 of 752

2024-1. Antes de conducir
RAV4_OM_OM42A48S_(ES)
ADVERTENCIA
Tenga en cuenta las siguientes medidas de precaución.
De lo contrario, pueden producirse lesiones graves o incluso mortales.
■Al arrancar el vehículo
En vehículos con transmisión automática o transmisión Multidrive, mantenga siem-
pre pisado el pedal del freno cuando esté parado con el motor en marcha. Esto ase-
gurará que el vehículo quede inmovilizado.
■ Durante la conducción del vehículo
●No conduzca si no está familiarizado con la ubicación de los pedales del acelera-
dor y del freno para evitar pisar el pedal incorrecto.
• Si pisa accidentalmente el pedal del acelerador en lugar del pedal del freno, el
vehículo acelerará bruscamente, con el consiguiente riesgo de provocar un
accidente.
• Al dar marcha atrás, es posible que gire el cuerpo, lo que dificulta el acciona- miento de los pedales. Tenga cuidado de utilizar los pedales correctamente.
• Mantenga siempre una postura de conducción adecuada, incluso durante des- plazamientos cortos. De este modo, podrá pisar correctamente los pedales del
acelerador y del freno.
• Pise el pedal del freno con el pie derecho. Si se pisa el pedal del freno con el pie izquierdo, se puede producir una demora en el tiempo de respuesta ante
una situación de emergencia, lo que podría ocasionar un accidente.
● No conduzca el vehículo sobre materiales inflamables ni se detenga cerca de
ellos.
El sistema y los gases de escape pueden alcanzar temperaturas muy altas. Estas
piezas extremadamente calientes podrían provocar incendios si hay materiales
inflamables cerca.

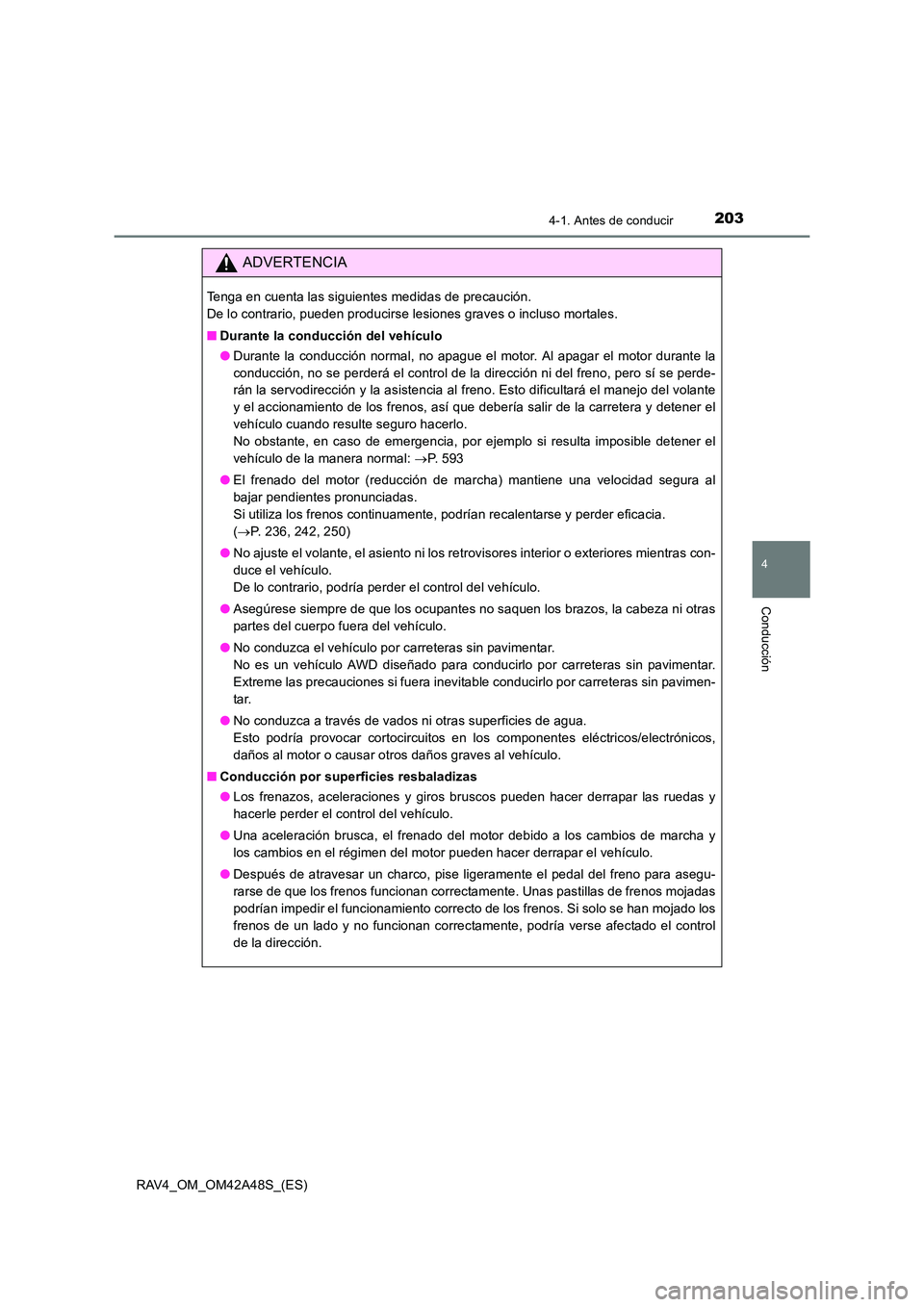

Page 203 of 752

2034-1. Antes de conducir
4
Conducción
RAV4_OM_OM42A48S_(ES)
ADVERTENCIA
Tenga en cuenta las siguientes medidas de precaución.
De lo contrario, pueden producirse lesiones graves o incluso mortales.
■Durante la conducción del vehículo
●Durante la conducción normal, no apague el motor. Al apagar el motor durante la
conducción, no se perderá el control de la dirección ni del freno, pero sí se perde-
rán la servodirección y la asistencia al freno. Esto dificultará el manejo del volante
y el accionamiento de los frenos, así que debería salir de la carretera y detener el
vehículo cuando resulte seguro hacerlo.
No obstante, en caso de emergencia, por ejemplo si resulta imposible detener el
vehículo de la manera normal: →P. 5 9 3
● El frenado del motor (reducción de marcha) mantiene una velocidad segura al
bajar pendientes pronunciadas.
Si utiliza los frenos continuamente, podrían recalentarse y perder eficacia.
(→ P. 236, 242, 250)
● No ajuste el volante, el asiento ni los retrovisores interior o exteriores mientras con-
duce el vehículo.
De lo contrario, podría perder el control del vehículo.
● Asegúrese siempre de que los ocupantes no saquen los brazos, la cabeza ni otras
partes del cuerpo fuera del vehículo.
● No conduzca el vehículo por carreteras sin pavimentar.
No es un vehículo AWD diseñado para conducirlo por carreteras sin pavimentar.
Extreme las precauciones si fuera inevitable conducirlo por carreteras sin pavimen-
tar.
● No conduzca a través de vados ni otras superficies de agua.
Esto podría provocar cortocircuitos en los componentes eléctricos/electrónicos,
daños al motor o causar otros daños graves al vehículo.
■ Conducción por superficies resbaladizas
●Los frenazos, aceleraciones y giros bruscos pueden hacer derrapar las ruedas y
hacerle perder el control del vehículo.
● Una aceleración brusca, el frenado del motor debido a los cambios de marcha y
los cambios en el régimen del motor pueden hacer derrapar el vehículo.
● Después de atravesar un charco, pise ligeramente el pedal del freno para asegu-
rarse de que los frenos funcionan correctamente. Unas pastillas de frenos mojadas
podrían impedir el funcionamiento correcto de los frenos. Si solo se han mojado los
frenos de un lado y no funcionan correctamente, podría verse afectado el control
de la dirección.

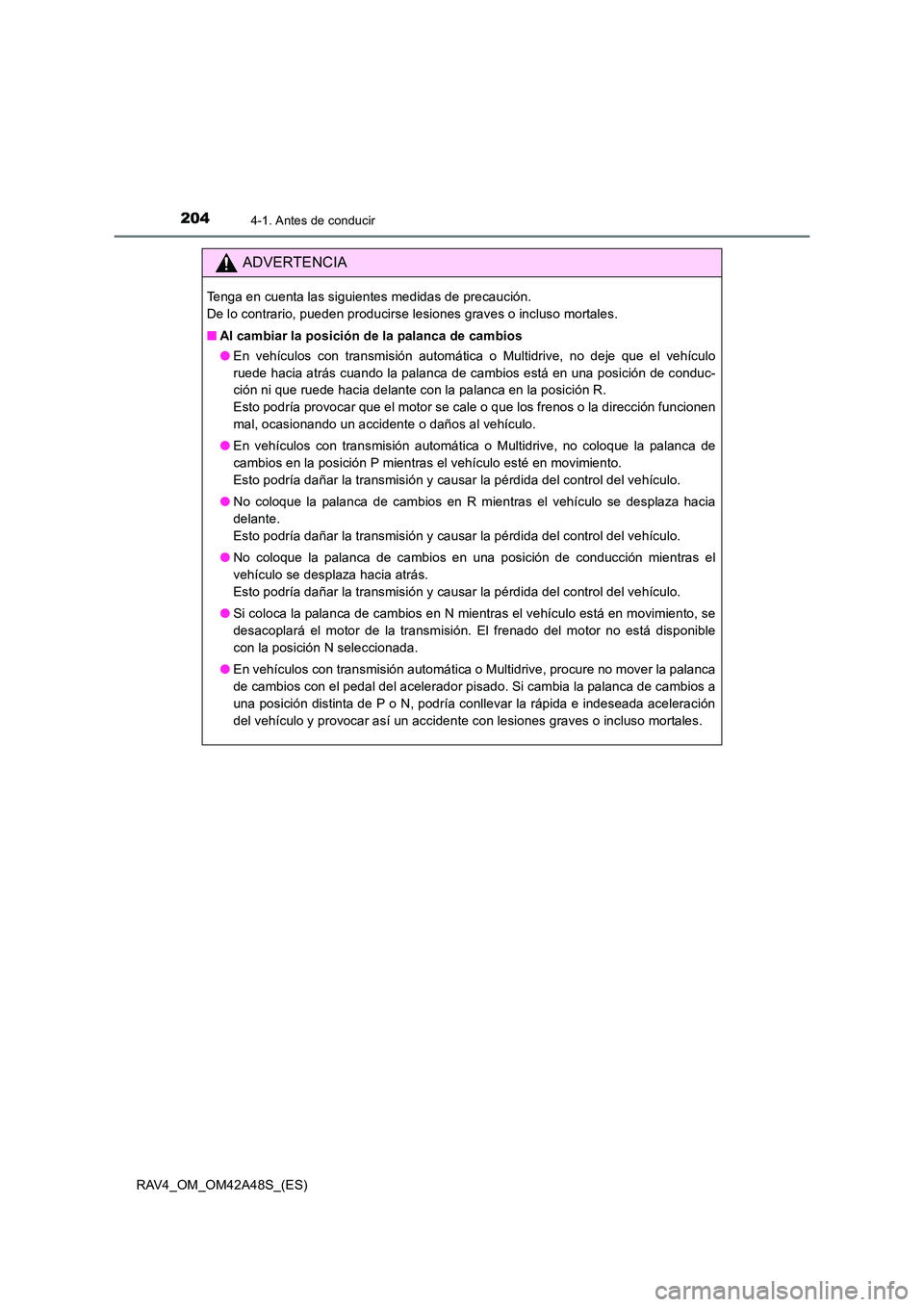

Page 204 of 752

2044-1. Antes de conducir
RAV4_OM_OM42A48S_(ES)
ADVERTENCIA
Tenga en cuenta las siguientes medidas de precaución.
De lo contrario, pueden producirse lesiones graves o incluso mortales.
■Al cambiar la posición de la palanca de cambios
●En vehículos con transmisión automática o Multidrive, no deje que el vehículo
ruede hacia atrás cuando la palanca de cambios está en una posición de conduc-
ción ni que ruede hacia delante con la palanca en la posición R.
Esto podría provocar que el motor se cale o que los frenos o la dirección funcionen
mal, ocasionando un accidente o daños al vehículo.
● En vehículos con transmisión automática o Multidrive, no coloque la palanca de
cambios en la posición P mientras el vehículo esté en movimiento.
Esto podría dañar la transmisión y causar la pérdida del control del vehículo.
● No coloque la palanca de cambios en R mientras el vehículo se desplaza hacia
delante.
Esto podría dañar la transmisión y causar la pérdida del control del vehículo.
● No coloque la palanca de cambios en una posición de conducción mientras el
vehículo se desplaza hacia atrás.
Esto podría dañar la transmisión y causar la pérdida del control del vehículo.
● Si coloca la palanca de cambios en N mientras el vehículo está en movimiento, se
desacoplará el motor de la transmisión. El frenado del motor no está disponible
con la posición N seleccionada.
● En vehículos con transmisión automática o Multidrive, procure no mover la palanca
de cambios con el pedal del acelerador pisado. Si cambia la palanca de cambios a
una posición distinta de P o N, podría conllevar la rápida e indeseada aceleración
del vehículo y provocar así un accidente con lesiones graves o incluso mortales.

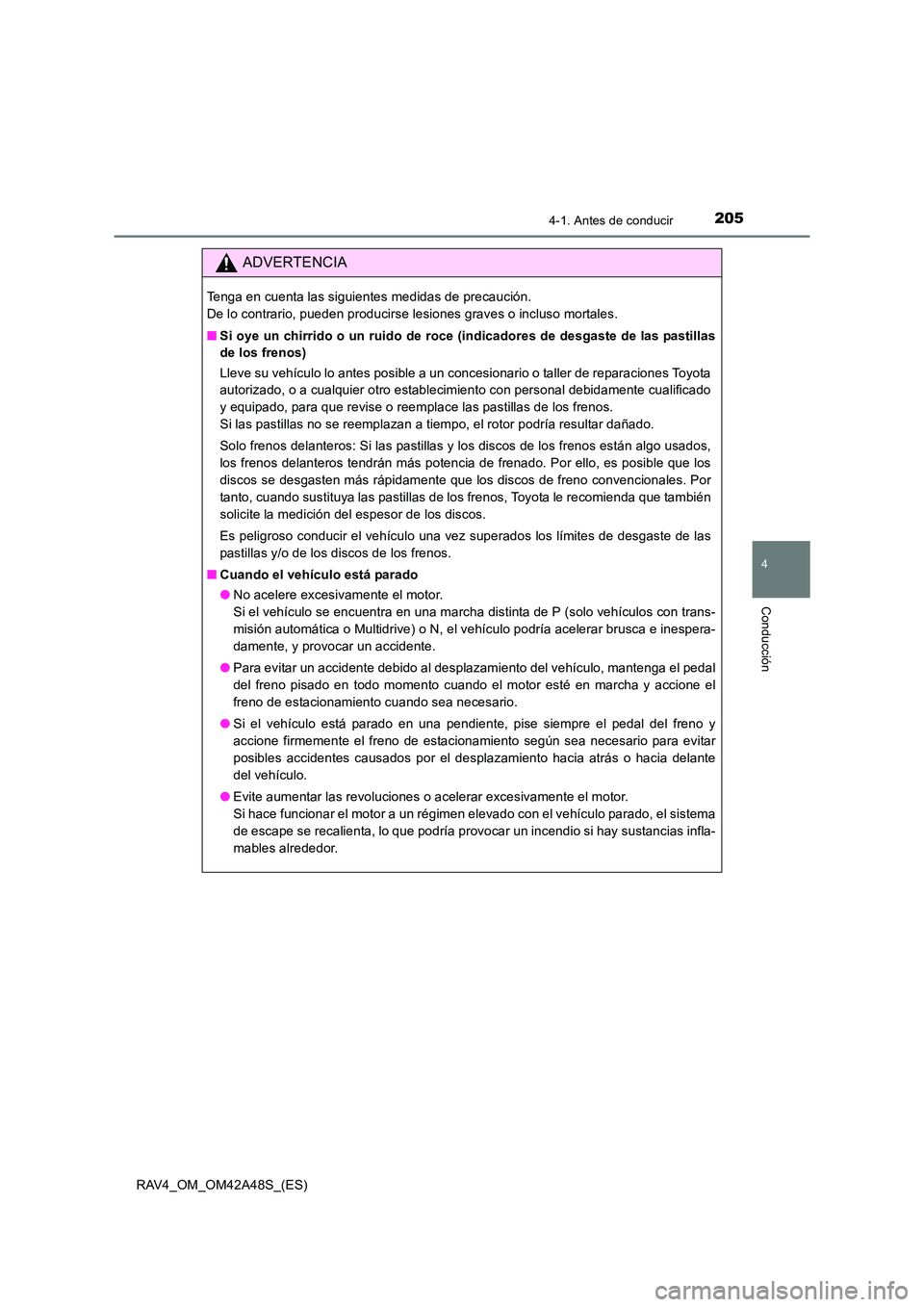

Page 205 of 752

2054-1. Antes de conducir
4
Conducción
RAV4_OM_OM42A48S_(ES)
ADVERTENCIA
Tenga en cuenta las siguientes medidas de precaución.
De lo contrario, pueden producirse lesiones graves o incluso mortales.
■Si oye un chirrido o un ruido de roce (indicadores de desgaste de las pastillas
de los frenos)
Lleve su vehículo lo antes posible a un concesionario o taller de reparaciones Toyota
autorizado, o a cualquier otro establecimiento con personal debidamente cualificado
y equipado, para que revise o reemplace las pastillas de los frenos.
Si las pastillas no se reemplazan a tiempo, el rotor podría resultar dañado.
Solo frenos delanteros: Si las pastillas y los discos de los frenos están algo usados,
los frenos delanteros tendrán más potencia de frenado. Por ello, es posible que los
discos se desgasten más rápidamente que los discos de freno convencionales. Por
tanto, cuando sustituya las pastillas de los frenos, Toyota le recomienda que también
solicite la medición del espesor de los discos.
Es peligroso conducir el vehículo una vez superados los límites de desgaste de las
pastillas y/o de los discos de los frenos.
■ Cuando el vehículo está parado
●No acelere excesivamente el motor.
Si el vehículo se encuentra en una marcha distinta de P (solo vehículos con trans-
misión automática o Multidrive) o N, el vehículo podría acelerar brusca e inespera-
damente, y provocar un accidente.
● Para evitar un accidente debido al desplazamiento del vehículo, mantenga el pedal
del freno pisado en todo momento cuando el motor esté en marcha y accione el
freno de estacionamiento cuando sea necesario.
● Si el vehículo está parado en una pendiente, pise siempre el pedal del freno y
accione firmemente el freno de estacionamiento según sea necesario para evitar
posibles accidentes causados por el desplazamiento hacia atrás o hacia delante
del vehículo.
● Evite aumentar las revoluciones o acelerar excesivamente el motor.
Si hace funcionar el motor a un régimen elevado con el vehículo parado, el sistema
de escape se recalienta, lo que podría provocar un incendio si hay sustancias infla-
mables alrededor.

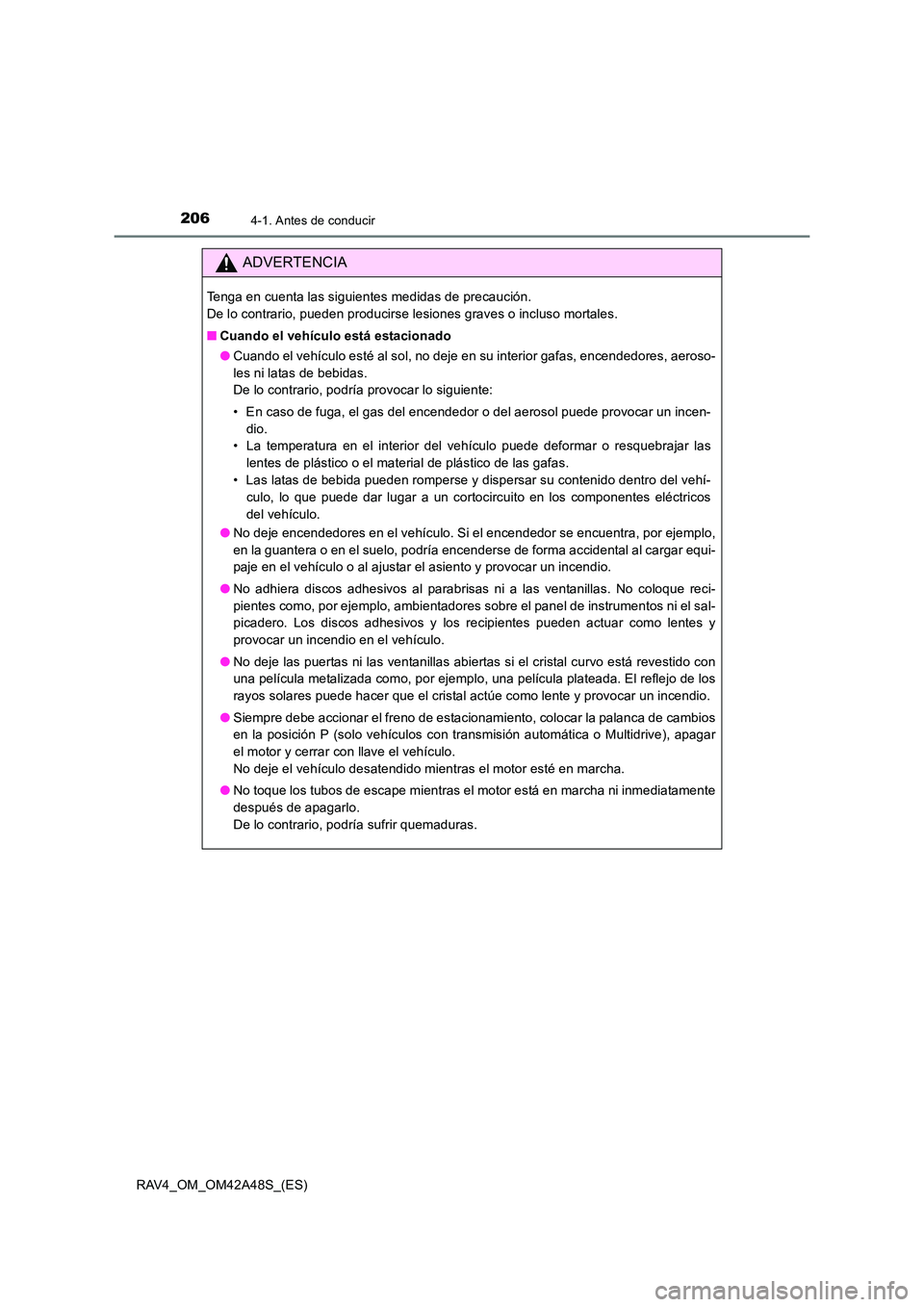

Page 206 of 752

2064-1. Antes de conducir
RAV4_OM_OM42A48S_(ES)
ADVERTENCIA
Tenga en cuenta las siguientes medidas de precaución.
De lo contrario, pueden producirse lesiones graves o incluso mortales.
■Cuando el vehículo está estacionado
●Cuando el vehículo esté al sol, no deje en su interior gafas, encendedores, aeroso-
les ni latas de bebidas.
De lo contrario, podría provocar lo siguiente:
• En caso de fuga, el gas del encendedor o del aerosol puede provocar un incen-
dio.
• La temperatura en el interior del vehículo puede deformar o resquebrajar las
lentes de plástico o el material de plástico de las gafas.
• Las latas de bebida pueden romperse y dispersar su contenido dentro del vehí- culo, lo que puede dar lugar a un cortocircuito en los componentes eléctricos
del vehículo.
● No deje encendedores en el vehículo. Si el encendedor se encuentra, por ejemplo,
en la guantera o en el suelo, podría encenderse de forma accidental al cargar equi-
paje en el vehículo o al ajustar el asiento y provocar un incendio.
● No adhiera discos adhesivos al parabrisas ni a las ventanillas. No coloque reci-
pientes como, por ejemplo, ambientadores sobre el panel de instrumentos ni el sal-
picadero. Los discos adhesivos y los recipientes pueden actuar como lentes y
provocar un incendio en el vehículo.
● No deje las puertas ni las ventanillas abiertas si el cristal curvo está revestido con
una película metalizada como, por ejemplo, una película plateada. El reflejo de los
rayos solares puede hacer que el cristal actúe como lente y provocar un incendio.
● Siempre debe accionar el freno de estacionamiento, colocar la palanca de cambios
en la posición P (solo vehículos con transmisión automática o Multidrive), apagar
el motor y cerrar con llave el vehículo.
No deje el vehículo desatendido mientras el motor esté en marcha.
● No toque los tubos de escape mientras el motor está en marcha ni inmediatamente
después de apagarlo.
De lo contrario, podría sufrir quemaduras.

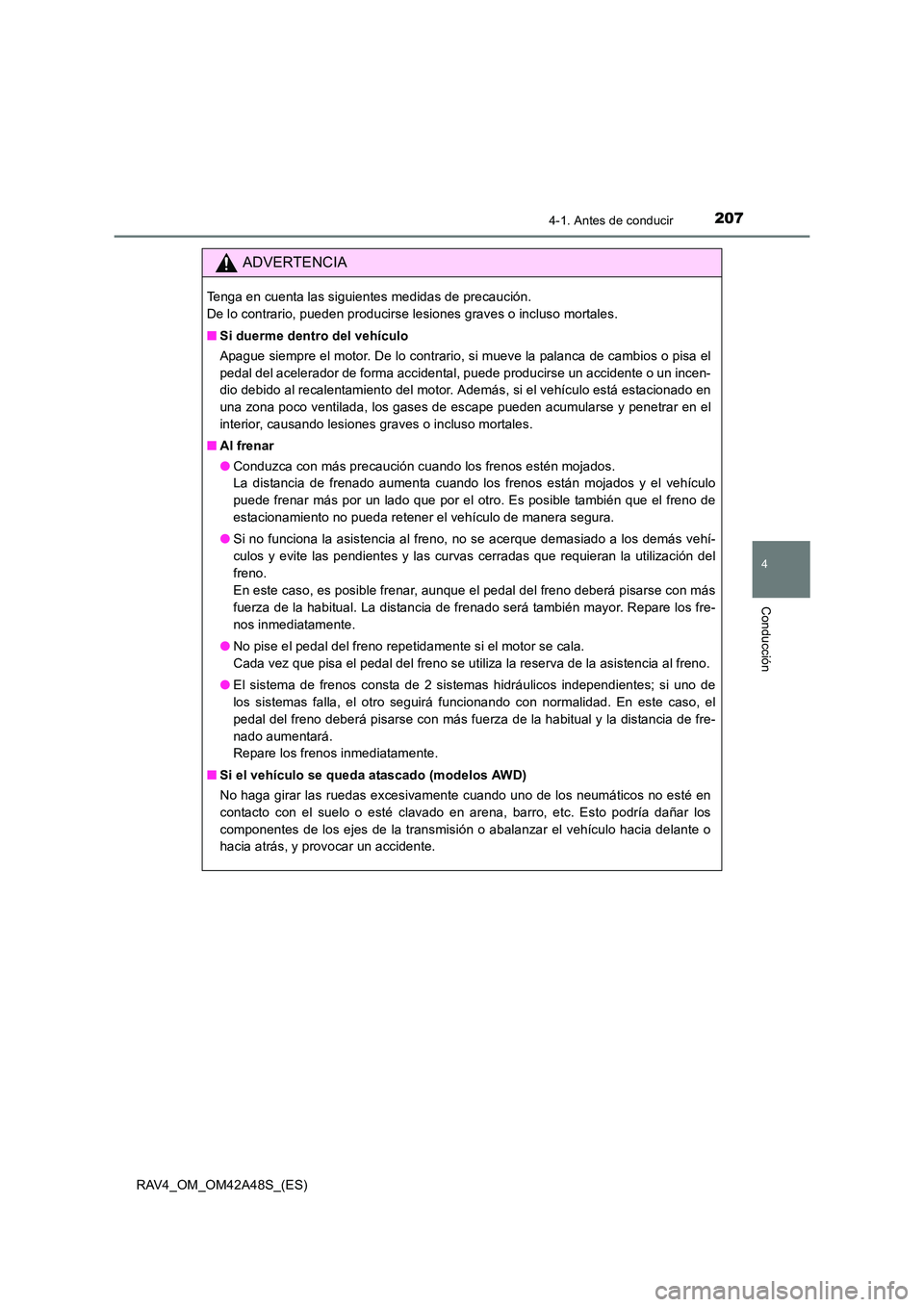

Page 207 of 752

2074-1. Antes de conducir
4
Conducción
RAV4_OM_OM42A48S_(ES)
ADVERTENCIA
Tenga en cuenta las siguientes medidas de precaución.
De lo contrario, pueden producirse lesiones graves o incluso mortales.
■Si duerme dentro del vehículo
Apague siempre el motor. De lo contrario, si mueve la palanca de cambios o pisa el
pedal del acelerador de forma accidental, puede producirse un accidente o un incen-
dio debido al recalentamiento del motor. Además, si el vehículo está estacionado en
una zona poco ventilada, los gases de escape pueden acumularse y penetrar en el
interior, causando lesiones graves o incluso mortales.
■ Al frenar
●Conduzca con más precaución cuando los frenos estén mojados.
La distancia de frenado aumenta cuando los frenos están mojados y el vehículo
puede frenar más por un lado que por el otro. Es posible también que el freno de
estacionamiento no pueda retener el vehículo de manera segura.
● Si no funciona la asistencia al freno, no se acerque demasiado a los demás vehí-
culos y evite las pendientes y las curvas cerradas que requieran la utilización del
freno.
En este caso, es posible frenar, aunque el pedal del freno deberá pisarse con más
fuerza de la habitual. La distancia de frenado será también mayor. Repare los fre-
nos inmediatamente.
● No pise el pedal del freno repetidamente si el motor se cala.
Cada vez que pisa el pedal del freno se utiliza la reserva de la asistencia al freno.
● El sistema de frenos consta de 2 sistemas hidráulicos independientes; si uno de
los sistemas falla, el otro seguirá funcionando con normalidad. En este caso, el
pedal del freno deberá pisarse con más fuerza de la habitual y la distancia de fre-
nado aumentará.
Repare los frenos inmediatamente.
■ Si el vehículo se queda atascado (modelos AWD)
No haga girar las ruedas excesivamente cuando uno de los neumáticos no esté en
contacto con el suelo o esté clavado en arena, barro, etc. Esto podría dañar los
componentes de los ejes de la transmisión o abalanzar el vehículo hacia delante o
hacia atrás, y provocar un accidente.
Page 208 of 752

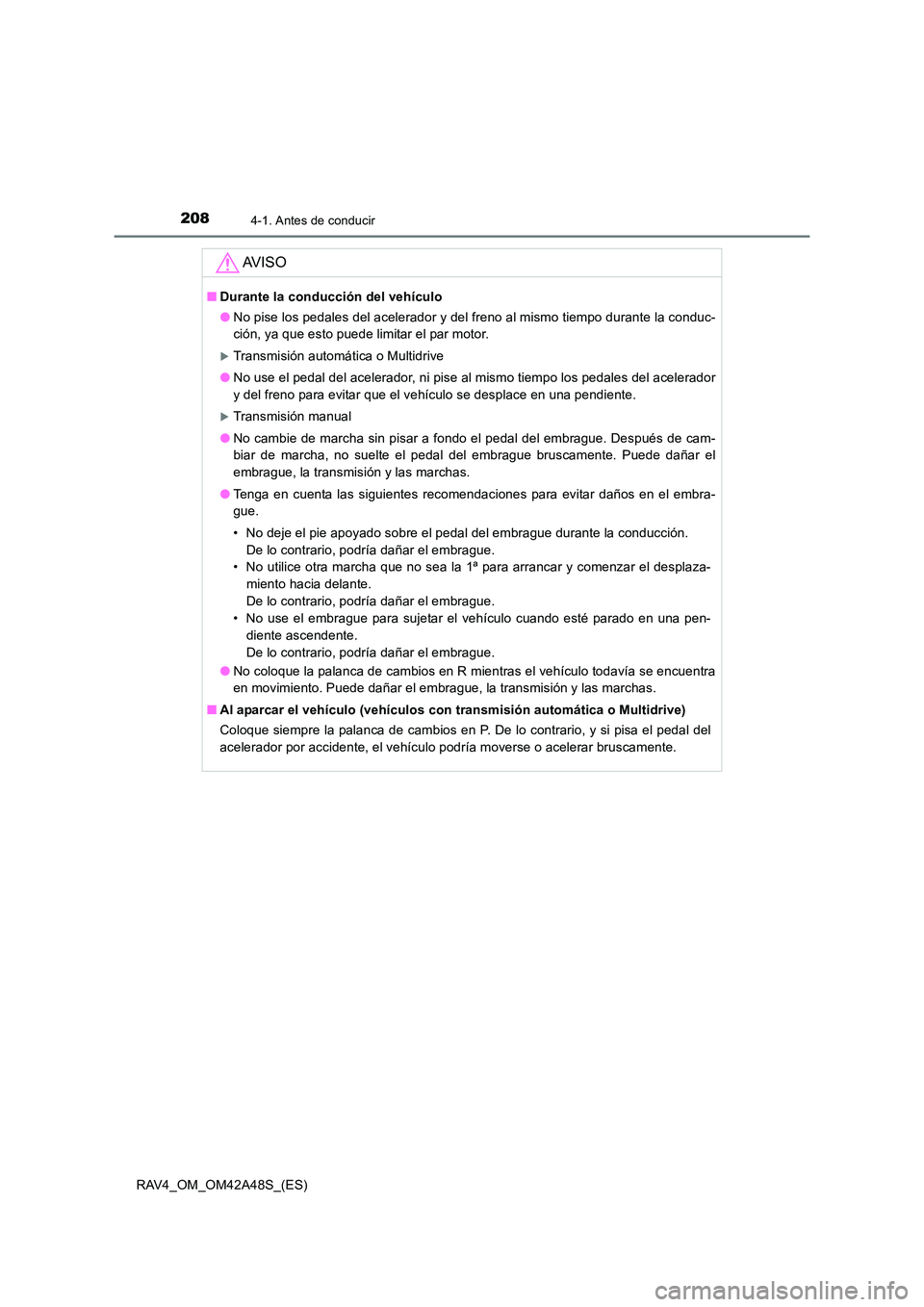

2084-1. Antes de conducir
RAV4_OM_OM42A48S_(ES)
AV I S O
■Durante la conducción del vehículo
●No pise los pedales del acelerador y del freno al mismo tiempo durante la conduc-
ción, ya que esto puede limitar el par motor.
XTransmisión automática o Multidrive
● No use el pedal del acelerador, ni pise al mismo tiempo los pedales del acelerador
y del freno para evitar que el vehículo se desplace en una pendiente.
XTransmisión manual
● No cambie de marcha sin pisar a fondo el pedal del embrague. Después de cam-
biar de marcha, no suelte el pedal del embrague bruscamente. Puede dañar el
embrague, la transmisión y las marchas.
● Tenga en cuenta las siguientes recomendaciones para evitar daños en el embra-
gue.
• No deje el pie apoyado sobre el pedal del embrague durante la conducción.
De lo contrario, podría dañar el embrague.
• No utilice otra marcha que no sea la 1ª para arrancar y comenzar el desplaza-
miento hacia delante.
De lo contrario, podría dañar el embrague.
• No use el embrague para sujetar el vehículo cuando esté parado en una pen-
diente ascendente.
De lo contrario, podría dañar el embrague.
● No coloque la palanca de cambios en R mientras el vehículo todavía se encuentra
en movimiento. Puede dañar el embrague, la transmisión y las marchas.
■ Al aparcar el vehículo (vehículos con transmisión automática o Multidrive)
Coloque siempre la palanca de cambios en P. De lo contrario, y si pisa el pedal del
acelerador por accidente, el vehículo podría moverse o acelerar bruscamente.
Page 209 of 752

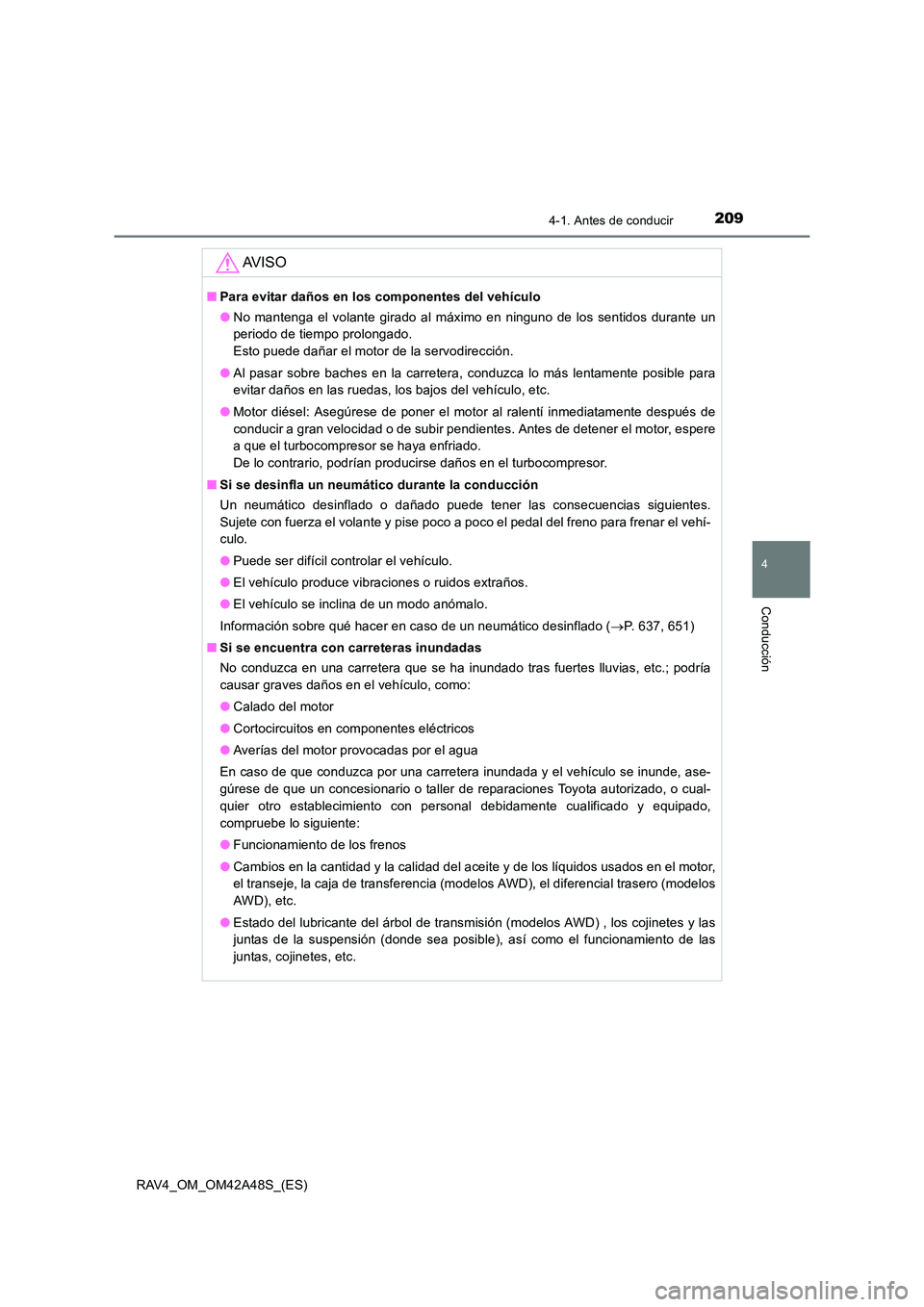

2094-1. Antes de conducir
4
Conducción
RAV4_OM_OM42A48S_(ES)
AV I S O
■Para evitar daños en los componentes del vehículo
●No mantenga el volante girado al máximo en ninguno de los sentidos durante un
periodo de tiempo prolongado.
Esto puede dañar el motor de la servodirección.
● Al pasar sobre baches en la carretera, conduzca lo más lentamente posible para
evitar daños en las ruedas, los bajos del vehículo, etc.
● Motor diésel: Asegúrese de poner el motor al ralentí inmediatamente después de
conducir a gran velocidad o de subir pendientes. Antes de detener el motor, espere
a que el turbocompresor se haya enfriado.
De lo contrario, podrían producirse daños en el turbocompresor.
■ Si se desinfla un neumático durante la conducción
Un neumático desinflado o dañado puede tener las consecuencias siguientes.
Sujete con fuerza el volante y pise poco a poco el pedal del freno para frenar el vehí-
culo.
●Puede ser difícil controlar el vehículo.
● El vehículo produce vibraciones o ruidos extraños.
● El vehículo se inclina de un modo anómalo.
Información sobre qué hacer en caso de un neumático desinflado ( →P. 637, 651)
■ Si se encuentra con carreteras inundadas
No conduzca en una carretera que se ha inundado tras fuertes lluvias, etc.; podría
causar graves daños en el vehículo, como:
●Calado del motor
● Cortocircuitos en componentes eléctricos
● Averías del motor provocadas por el agua
En caso de que conduzca por una carretera inundada y el vehículo se inunde, ase-
gúrese de que un concesionario o taller de reparaciones Toyota autorizado, o cual-
quier otro establecimiento con personal debidamente cualificado y equipado,
compruebe lo siguiente:
● Funcionamiento de los frenos
● Cambios en la cantidad y la calidad del aceite y de los líquidos usados en el motor,
el transeje, la caja de transferencia (modelos AWD), el diferencial trasero (modelos
AWD), etc.
● Estado del lubricante del árbol de transmisión (modelos AWD) , los cojinetes y las
juntas de la suspensión (donde sea posible), así como el funcionamiento de las
juntas, cojinetes, etc.
Page 210 of 752

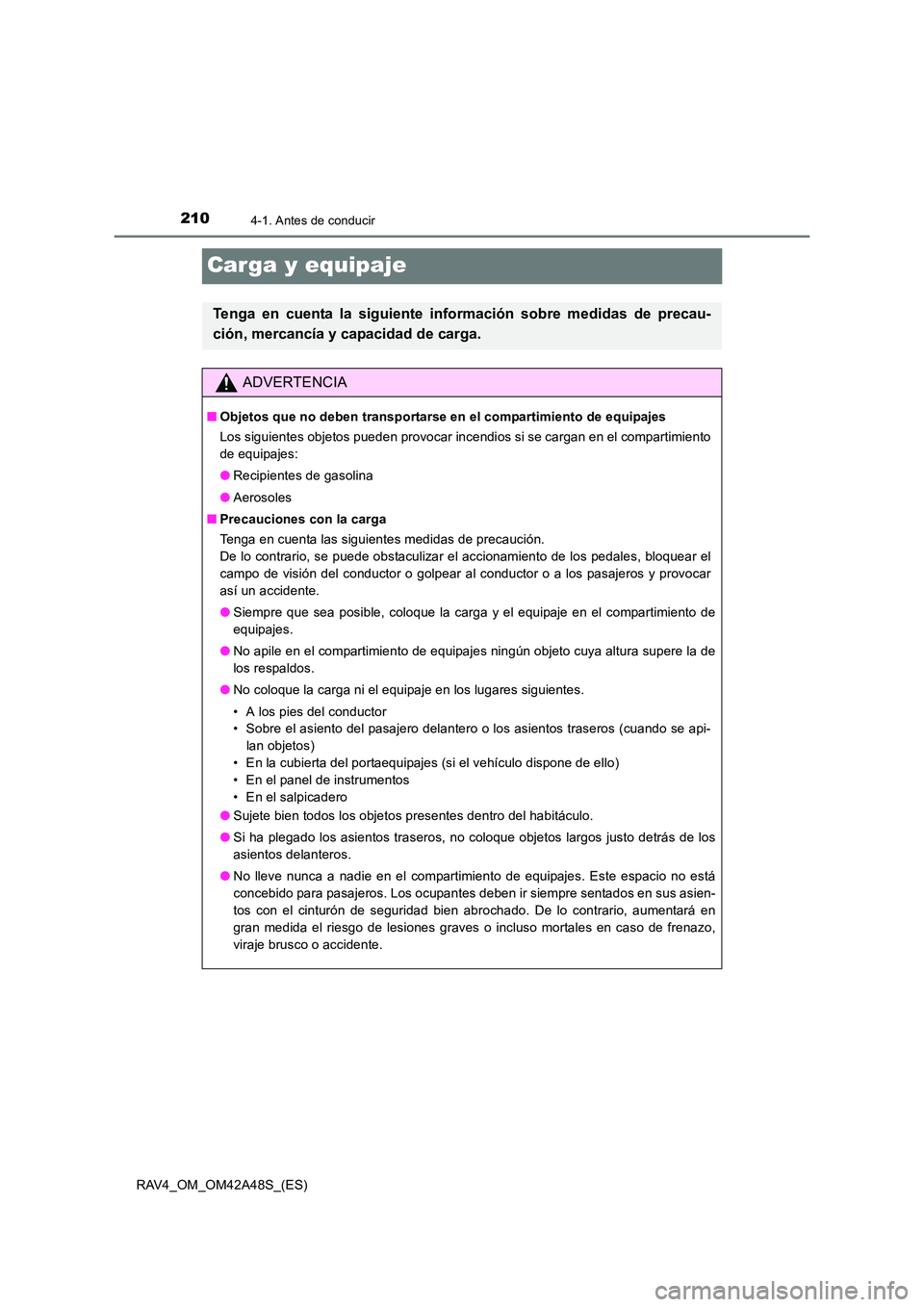

2104-1. Antes de conducir
RAV4_OM_OM42A48S_(ES)
Carga y equipaje
Tenga en cuenta la siguiente información sobre medidas de precau-
ción, mercancía y capacidad de carga.
ADVERTENCIA
■ Objetos que no deben transportarse en el compartimiento de equipajes
Los siguientes objetos pueden provocar incendios si se cargan en el compartimiento
de equipajes:
●Recipientes de gasolina
● Aerosoles
■ Precauciones con la carga
Tenga en cuenta las siguientes medidas de precaución.
De lo contrario, se puede obstaculizar el accionamiento de los pedales, bloquear el
campo de visión del conductor o golpear al conductor o a los pasajeros y provocar
así un accidente.
●Siempre que sea posible, coloque la carga y el equipaje en el compartimiento de
equipajes.
● No apile en el compartimiento de equipajes ningún objeto cuya altura supere la de
los respaldos.
● No coloque la carga ni el equipaje en los lugares siguientes.
• A los pies del conductor
• Sobre el asiento del pasajero delantero o los asientos traseros (cuando se api-
lan objetos)
• En la cubierta del portaequipajes (si el vehículo dispone de ello)
• En el panel de instrumentos
• En el salpicadero
● Sujete bien todos los objetos presentes dentro del habitáculo.
● Si ha plegado los asientos traseros, no coloque objetos largos justo detrás de los
asientos delanteros.
● No lleve nunca a nadie en el compartimiento de equipajes. Este espacio no está
concebido para pasajeros. Los ocupantes deben ir siempre sentados en sus asien-
tos con el cinturón de seguridad bien abrochado. De lo contrario, aumentará en
gran medida el riesgo de lesiones graves o incluso mortales en caso de frenazo,
viraje brusco o accidente.
