TOYOTA RAV4 2016 Manuale duso (in Italian)

5817-3. Manutenzione “fai da te”
RAV4_OM_OM42B26L_(EL)
7
Manutenzione e cura
■Indicatori di direzione anterioriRuotare il portalampada in
senso antiorario.
Rimuovere la lampadina.
Per l’installazione, ripetere la procedura invertendo l’ordine delle opera-
zioni.
1
2
3

5827-3. Manutenzione “fai da te”
RAV4_OM_OM42B26L_(EL)■

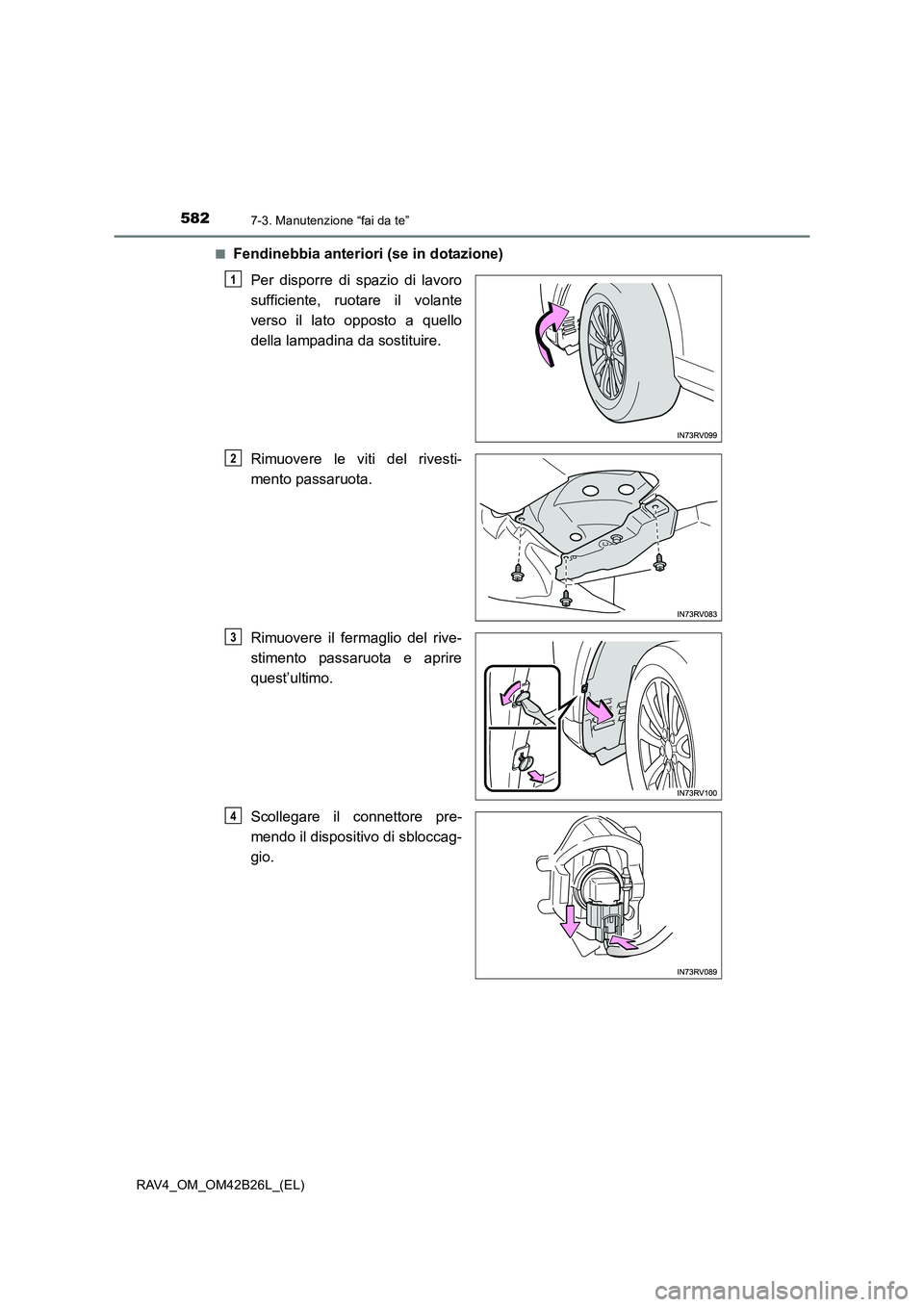

Fendinebbia anteriori (se in dotazione)
Per disporre di spazio di lavoro
sufficiente, ruotare il volante
verso il lato opposto a quello
della lampadina da sostituire.
Rimuovere le viti del rivesti-
mento passaruota.
Rimuovere il fermaglio del rive-
stimento passaruota e aprire
quest’ultimo.
Scollegare il connettore pre-
mendo il dispositivo di sbloccag-
gio.
1
2
3
4

5837-3. Manutenzione “fai da te”
RAV4_OM_OM42B26L_(EL)
7
Manutenzione e cura

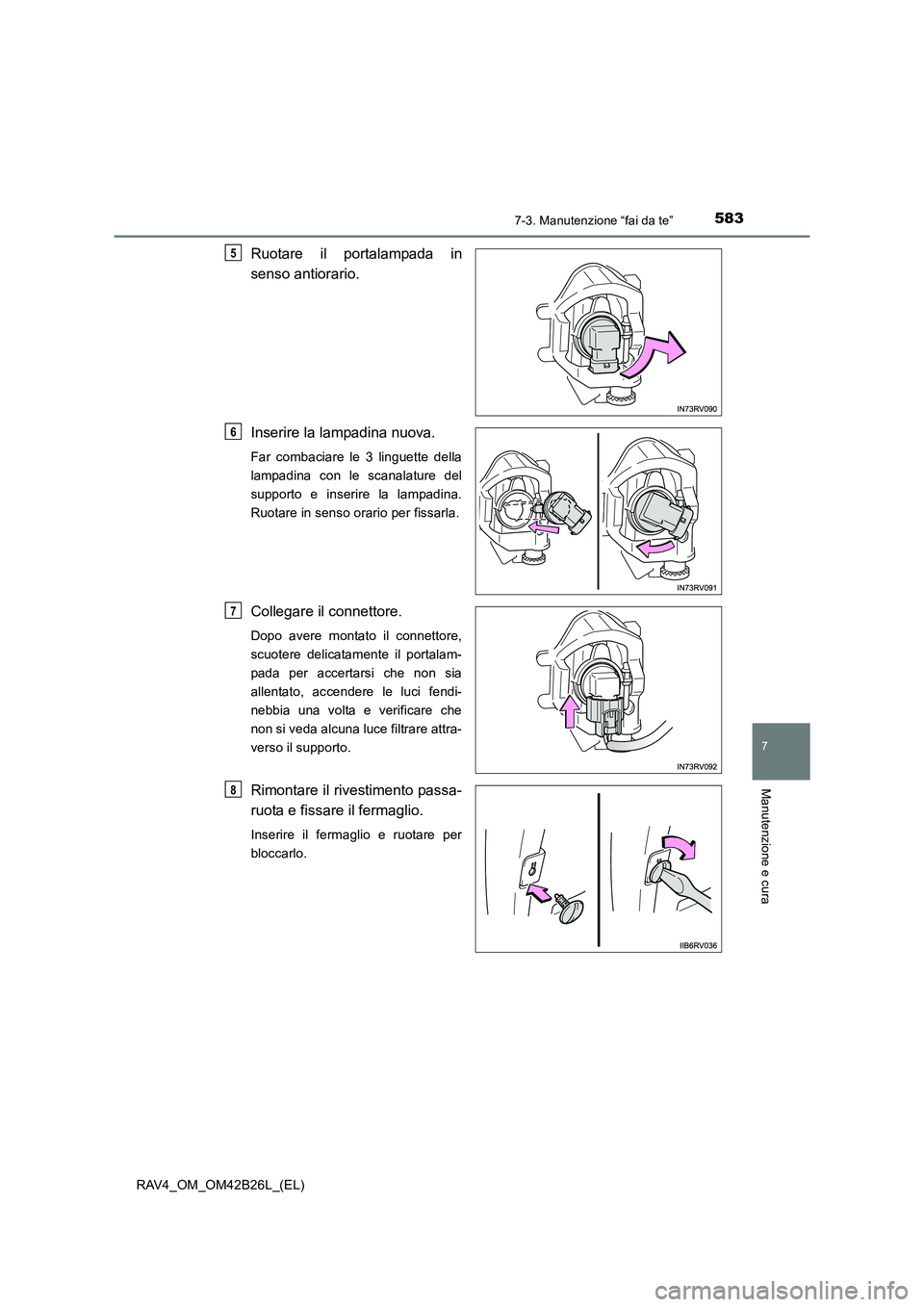

Ruotare il portalampada in
senso antiorario.
Inserire la lampadina nuova.
Far combaciare le 3 linguette della
lampadina con le scanalature del
supporto e inserire la lampadina.
Ruotare in senso orario per fissarla.
Collegare il connettore.
Dopo avere montato il connettore,
scuotere delicatamente il portalam-
pada per accertarsi che non sia
allentato, accendere le luci fendi-
nebbia una volta e verificare che
non si veda alcuna luce filtrare attra-
verso il supporto.
Rimontare il rivestimento passa-
ruota e fissare il fermaglio.
Inserire il fermaglio e ruotare per
bloccarlo.
5
6
7
8

5847-3. Manutenzione “fai da te”
RAV4_OM_OM42B26L_(EL)

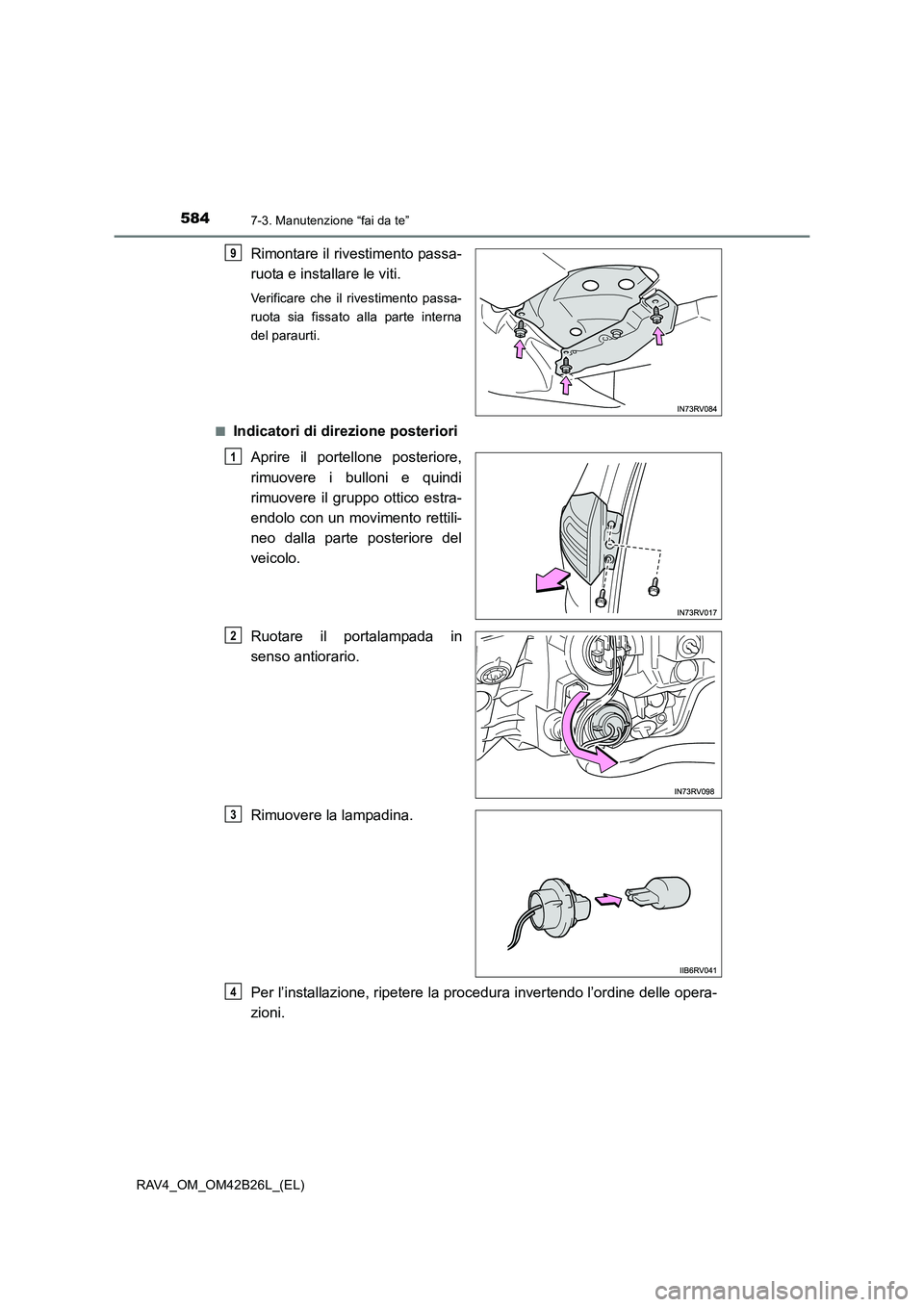

Rimontare il rivestimento passa-
ruota e installare le viti.
Verificare che il rivestimento passa-
ruota sia fissato alla parte interna
del paraurti.
■
Indicatori di direzione posteriori Aprire il portellone posteriore,
rimuovere i bulloni e quindi
rimuovere il gruppo ottico estra-
endolo con un movimento rettili-
neo dalla parte posteriore del
veicolo.
Ruotare il portalampada in
senso antiorario.
Rimuovere la lampadina.
Per l’installazione, ripetere la procedura invertendo l’ordine delle opera-
zioni.
9
1
2
3
4

5857-3. Manutenzione “fai da te”
RAV4_OM_OM42B26L_(EL)
7
Manutenzione e cura

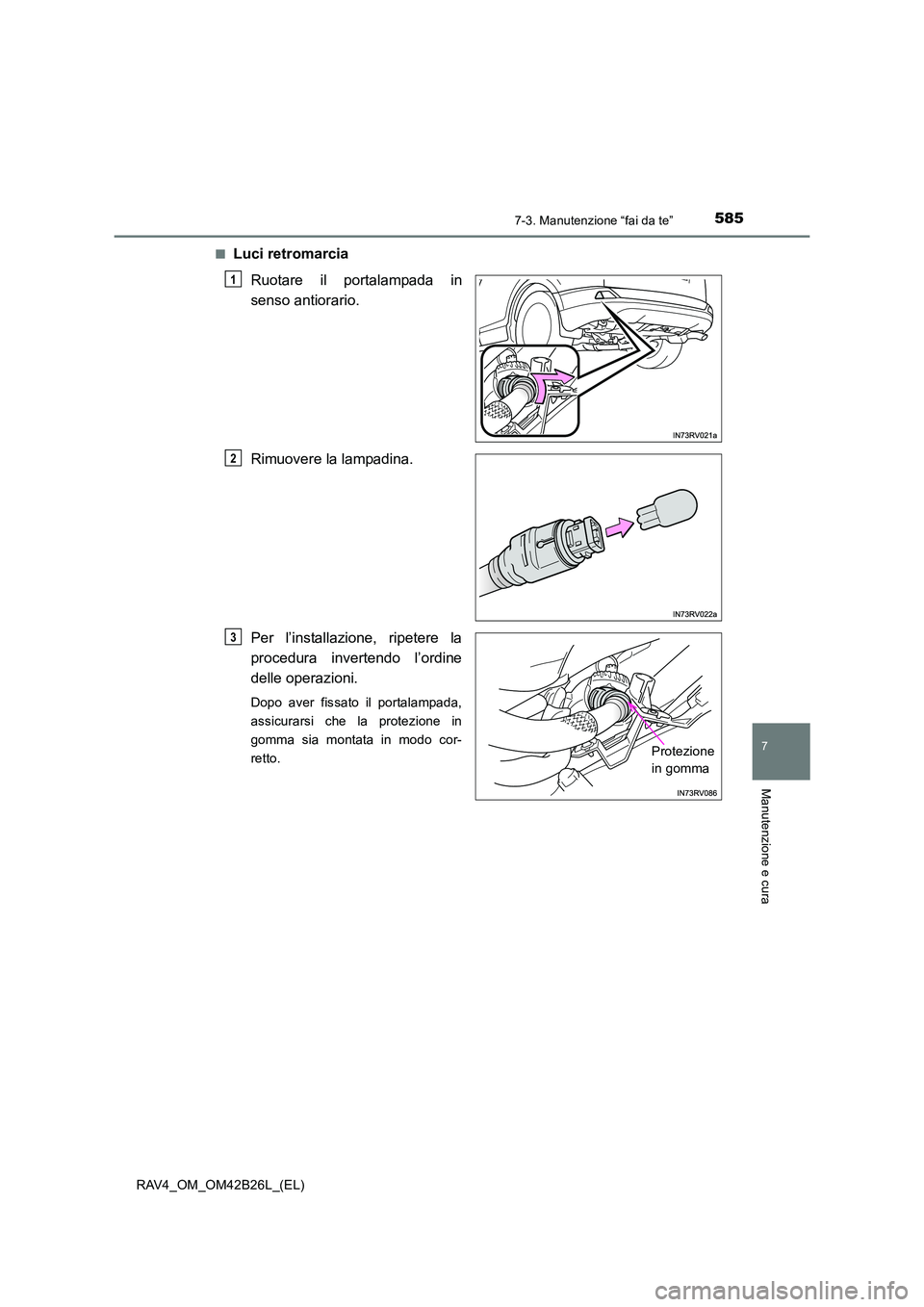

■Luci retromarciaRuotare il portalampada in
senso antiorario.
Rimuovere la lampadina.
Per l’installazione, ripetere la
procedura invertendo l’ordine
delle operazioni.
Dopo aver fissato il portalampada,
assicurarsi che la protezione in
gomma sia montata in modo cor-
retto.
1
2
Protezione
in gomma
3

5867-3. Manutenzione “fai da te”
RAV4_OM_OM42B26L_(EL)■

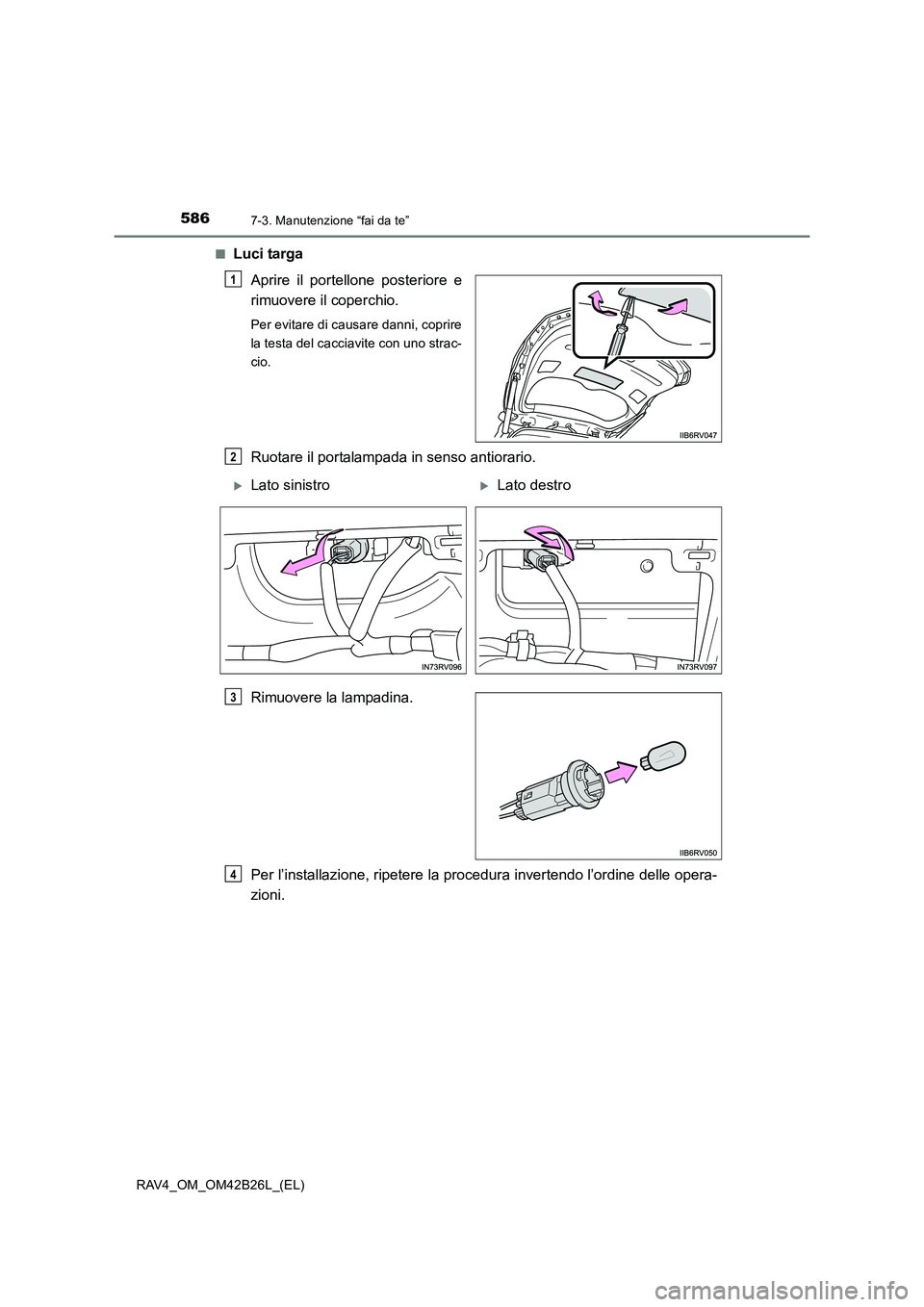

Luci targa
Aprire il portellone posteriore e
rimuovere il coperchio.
Per evitare di causare danni, coprire
la testa del cacciavite con uno strac-
cio.
Ruotare il portalampada in senso antiorario.
Rimuovere la lampadina.
Per l’installazione, ripetere la procedura invertendo l’ordine delle opera-
zioni.
1
2
XLato sinistroXLato destro
3
4

5877-3. Manutenzione “fai da te”
RAV4_OM_OM42B26L_(EL)
7
Manutenzione e cura

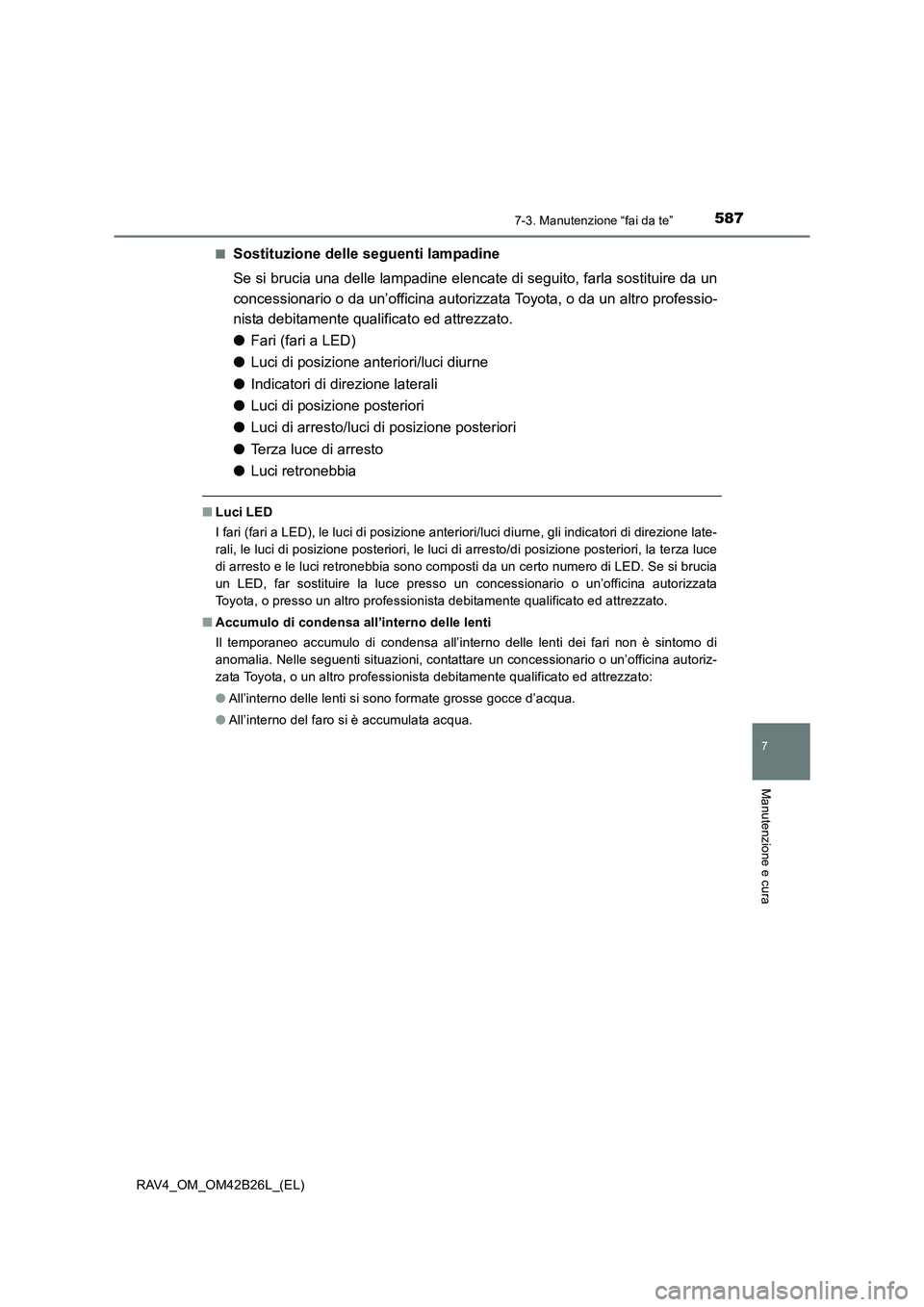

■Sostituzione delle seguenti lampadine
Se si brucia una delle lampadine elencate di seguito, farla sostituire da un
concessionario o da un’officina autorizzata Toyota, o da un altro professio-
nista debitamente qualificato ed attrezzato.
●Fari (fari a LED)
● Luci di posizione anteriori/luci diurne
● Indicatori di direzione laterali
● Luci di posizione posteriori
● Luci di arresto/luci di posizione posteriori
● Terza luce di arresto
● Luci retronebbia
■Luci LED
I fari (fari a LED), le luci di posizione anteriori/luci diurne, gli indicatori di direzione late-
rali, le luci di posizione posteriori, le luci di arresto/di posizione posteriori, la terza luce
di arresto e le luci retronebbia sono composti da un certo numero di LED. Se si brucia
un LED, far sostituire la luce presso un concessionario o un’officina autorizzata
Toyota, o presso un altro professionista debitamente qualificato ed attrezzato.
■ Accumulo di condensa all’interno delle lenti
Il temporaneo accumulo di condensa all’interno delle lenti dei fari non è sintomo di
anomalia. Nelle seguenti situazioni, contattare un concessionario o un’officina autoriz-
zata Toyota, o un altro professionista debitamente qualificato ed attrezzato:
●All’interno delle lenti si sono formate grosse gocce d’acqua.
● All’interno del faro si è accumulata acqua.

5887-3. Manutenzione “fai da te”
RAV4_OM_OM42B26L_(EL)

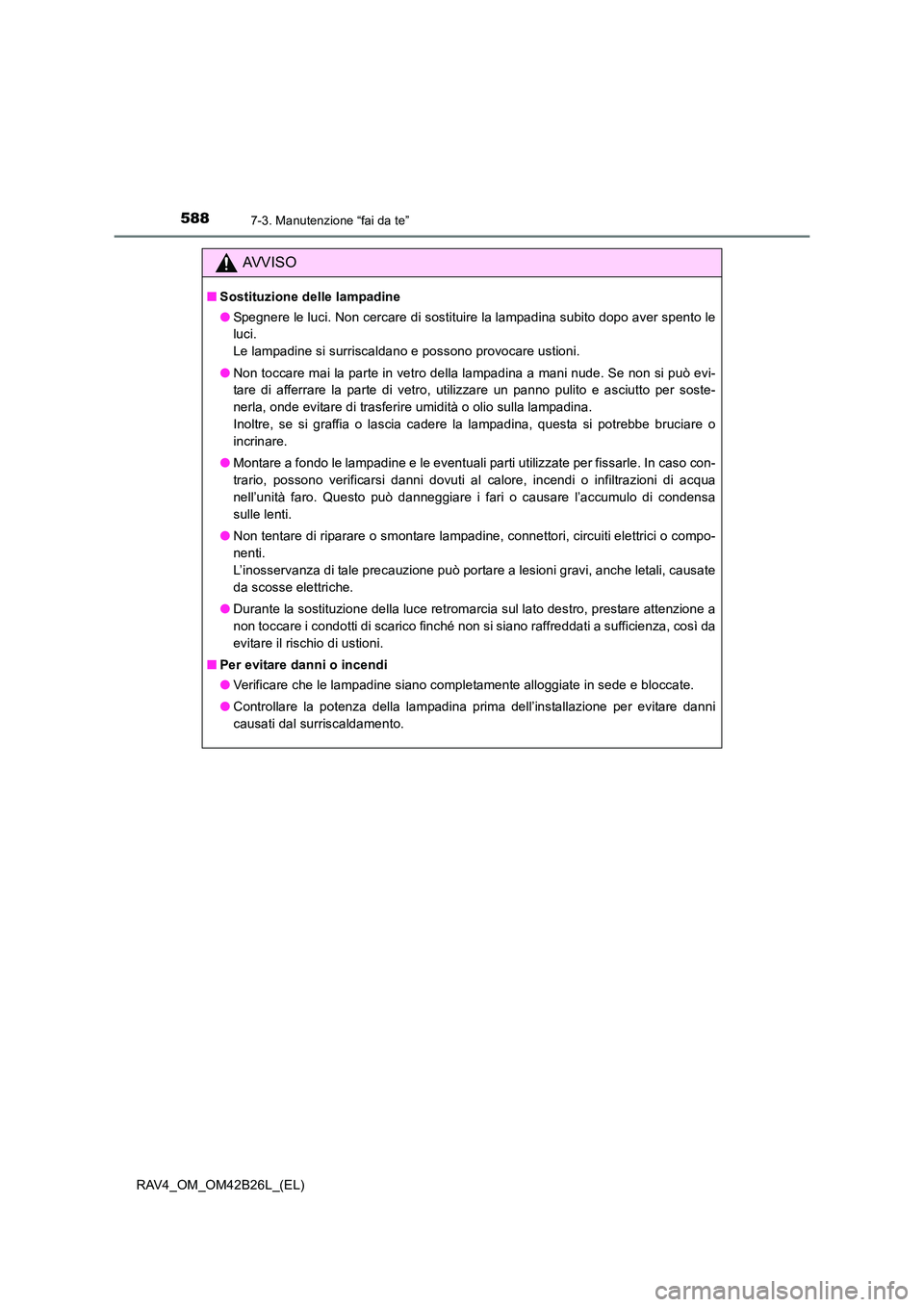

AVVISO
■Sostituzione delle lampadine
●Spegnere le luci. Non cercare di sostituire la lampadina subito dopo aver spento le
luci.
Le lampadine si surriscaldano e possono provocare ustioni.
● Non toccare mai la parte in vetro della lampadina a mani nude. Se non si può evi-
tare di afferrare la parte di vetro, utilizzare un panno pulito e asciutto per soste-
nerla, onde evitare di trasferire umidità o olio sulla lampadina.
Inoltre, se si graffia o lascia cadere la lampadina, questa si potrebbe bruciare o
incrinare.
● Montare a fondo le lampadine e le eventuali parti utilizzate per fissarle. In caso con-
trario, possono verificarsi danni dovuti al calore, incendi o infiltrazioni di acqua
nell’unità faro. Questo può danneggiare i fari o causare l’accumulo di condensa
sulle lenti.
● Non tentare di riparare o smontare lampadine, connettori, circuiti elettrici o compo-
nenti.
L’inosservanza di tale precauzione può portare a lesioni gravi, anche letali, causate
da scosse elettriche.
● Durante la sostituzione della luce retromarcia sul lato destro, prestare attenzione a
non toccare i condotti di scarico finché non si siano raffreddati a sufficienza, così da
evitare il rischio di ustioni.
■ Per evitare danni o incendi
●Verificare che le lampadine siano completamente alloggiate in sede e bloccate.
● Controllare la potenza della lampadina prima dell’installazione per evitare danni
causati dal surriscaldamento.

589

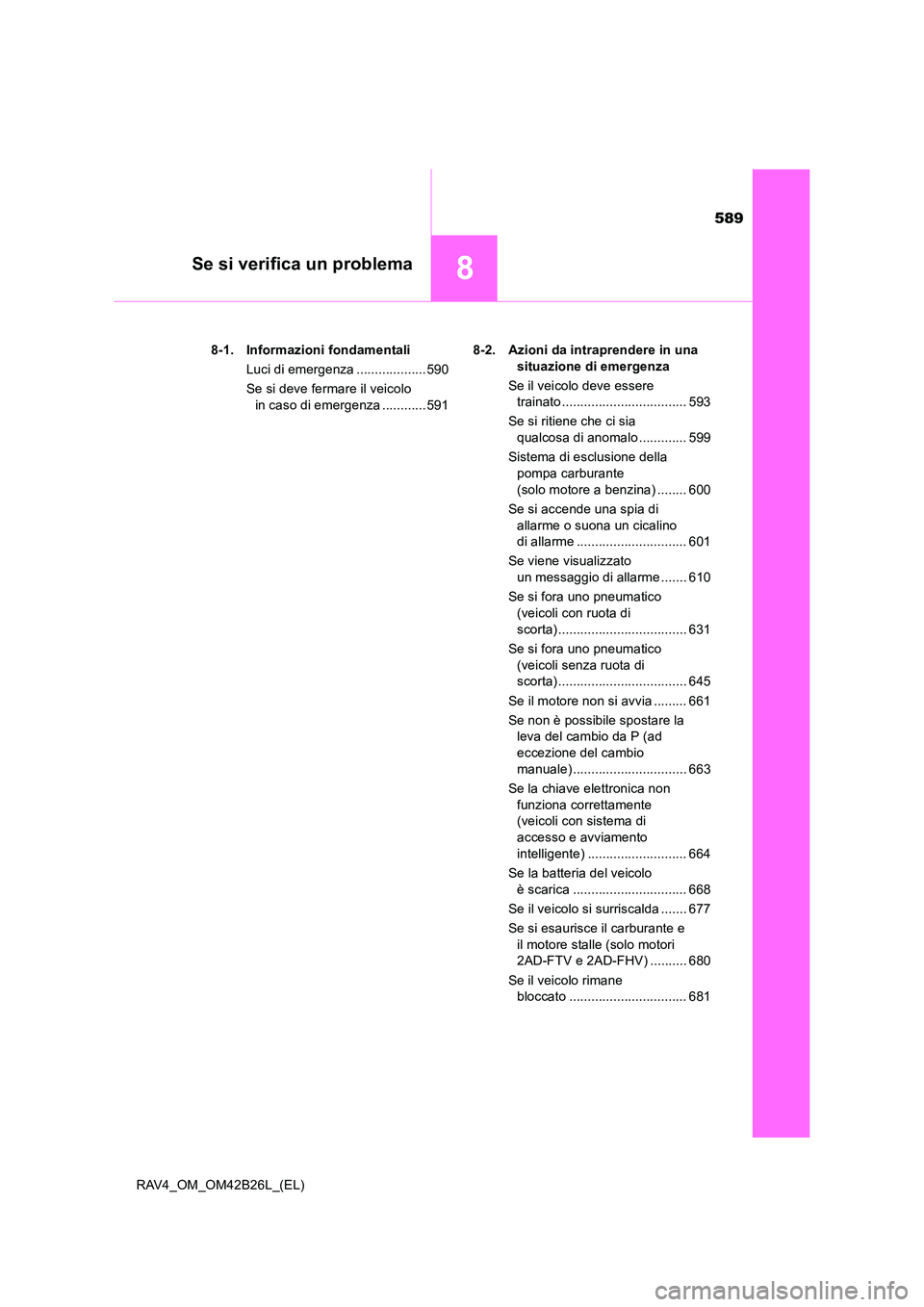

8Se si verifica un problema
RAV4_OM_OM42B26L_(EL)8-1. Informazioni fondamentali
Luci di emergenza ...................590
Se si deve fermare il veicolo in caso di emergenza ............591 8-2. Azioni da intraprendere in una
situazione di emergenza
Se il veicolo deve essere trainato .................................. 593
Se si ritiene che ci sia qualcosa di anomalo ............. 599
Sistema di esclusione della pompa carburante
(solo motore a benzina) ........ 600
Se si accende una spia di allarme o suona un cicalino
di allarme .............................. 601
Se viene visualizzato un messaggio di allarme ....... 610
Se si fora uno pneumatico (veicoli con ruota di
scorta) ................................... 631
Se si fora uno pneumatico (veicoli senza ruota di
scorta) ................................... 645
Se il motore non si avvia ......... 661
Se non è possibile spostare la leva del cambio da P (ad
eccezione del cambio
manuale) ............................... 663
Se la chiave elettronica non funziona correttamente
(veicoli con sistema di
accesso e avviamento
intelligente) ........................... 664
Se la batteria del veicolo è scarica ............................... 668
Se il veicolo si surriscalda ....... 677
Se si esaurisce il carburante e il motore stalle (solo motori
2AD-FTV e 2AD-FHV) .......... 680
Se il veicolo rimane bloccato ................................ 681

5908-1. Informazioni fondamentali
RAV4_OM_OM42B26L_(EL)

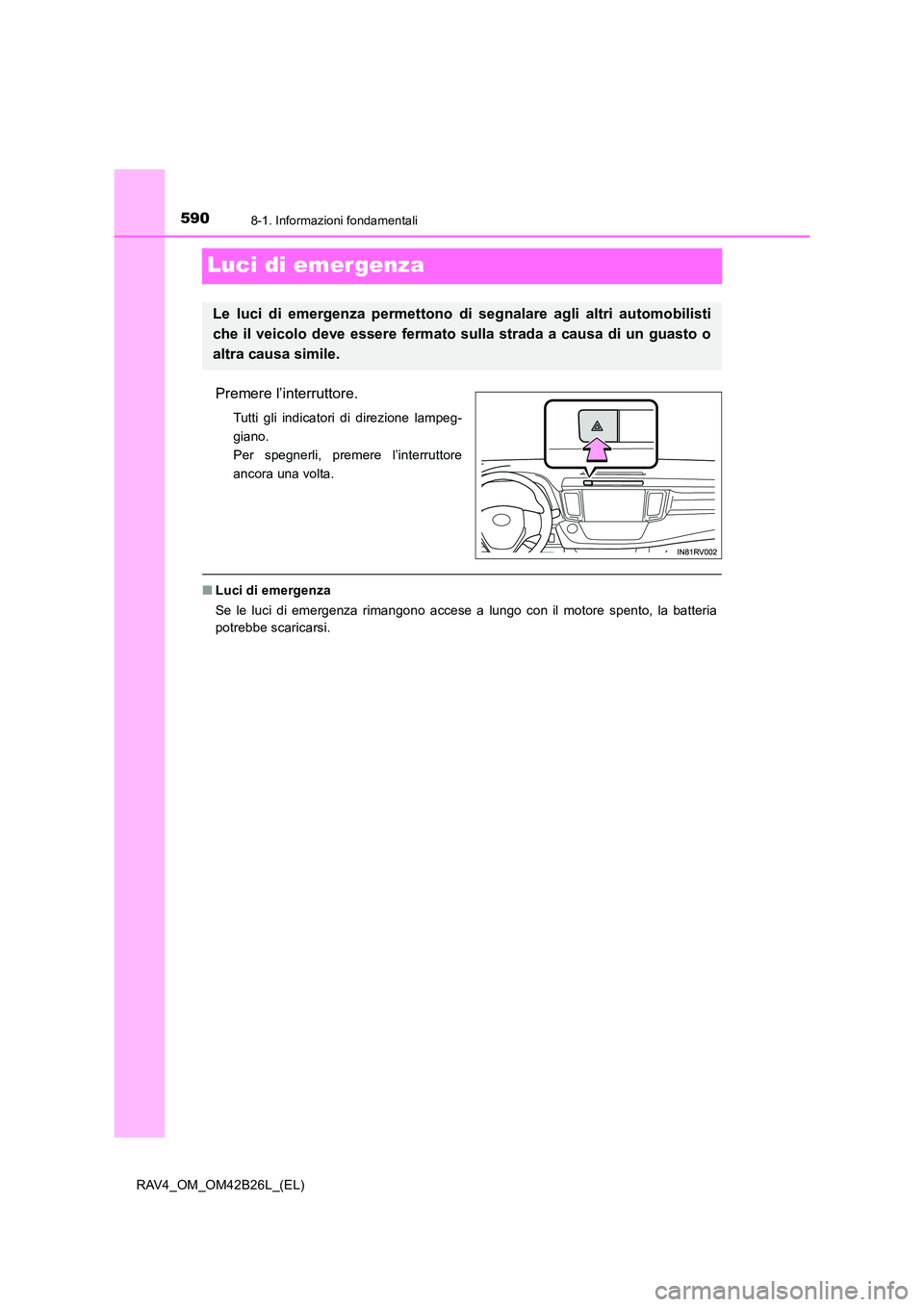

Luci di emergenza
Premere l’interruttore.
Tutti gli indicatori di direzione lampeg-
giano.
Per spegnerli, premere l’interruttore
ancora una volta.
■Luci di emergenza
Se le luci di emergenza rimangono accese a lungo con il motore spento, la batteria
potrebbe scaricarsi.
Le luci di emergenza permettono di segnalare agli altri automobilisti
che il veicolo deve essere fermato sulla strada a causa di un guasto o
altra causa simile.
