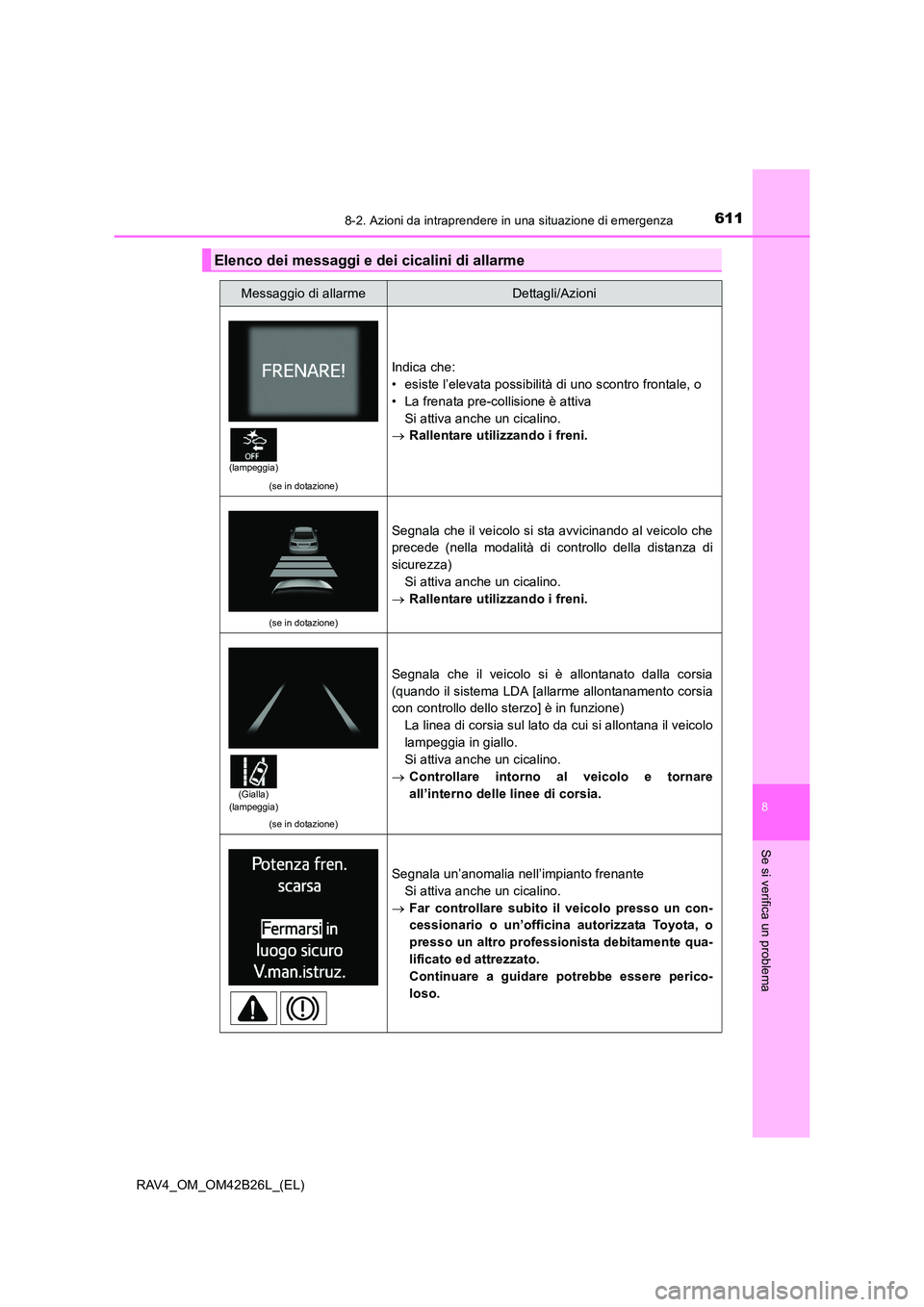

6118-2. Azioni da intraprendere in una situazione di emergenza
8
Se si verifica un problema
RAV4_OM_OM42B26L_(EL)
Elenco dei messaggi e dei cicalini di allarme
Messaggio di allarmeDettagli/Azioni
(se in dotazione)
Indica che:
• esiste l’elevata possibilità di uno scontro frontale, o
• La frenata pre-collisione è attivaSi attiva anche un cicalino.
→ Rallentare utilizzando i freni.
(se in dotazione)
Segnala che il veicolo si sta avvicinando al veicolo che
precede (nella modalità di controllo della distanza di
sicurezza)
Si attiva anche un cicalino.
→ Rallentare utilizzando i freni.
(se in dotazione)
Segnala che il veicolo si è allontanato dalla corsia
(quando il sistema LDA [allarme allontanamento corsia
con controllo dello sterzo] è in funzione)
La linea di corsia sul lato da cui si allontana il veicolo
lampeggia in giallo.
Si attiva anche un cicalino.
→ Controllare intorno al veicolo e tornare
all’interno delle linee di corsia.
Segnala un’anomalia nell’impianto frenante
Si attiva anche un cicalino.
→ Far controllare subito il veicolo presso un con-
cessionario o un’officina autorizzata Toyota, o
presso un altro professionista debitamente qua-
lificato ed attrezzato.
Continuare a guidare potrebbe essere perico-
loso.
(lampeggia)
(Gialla)
(lampeggia)

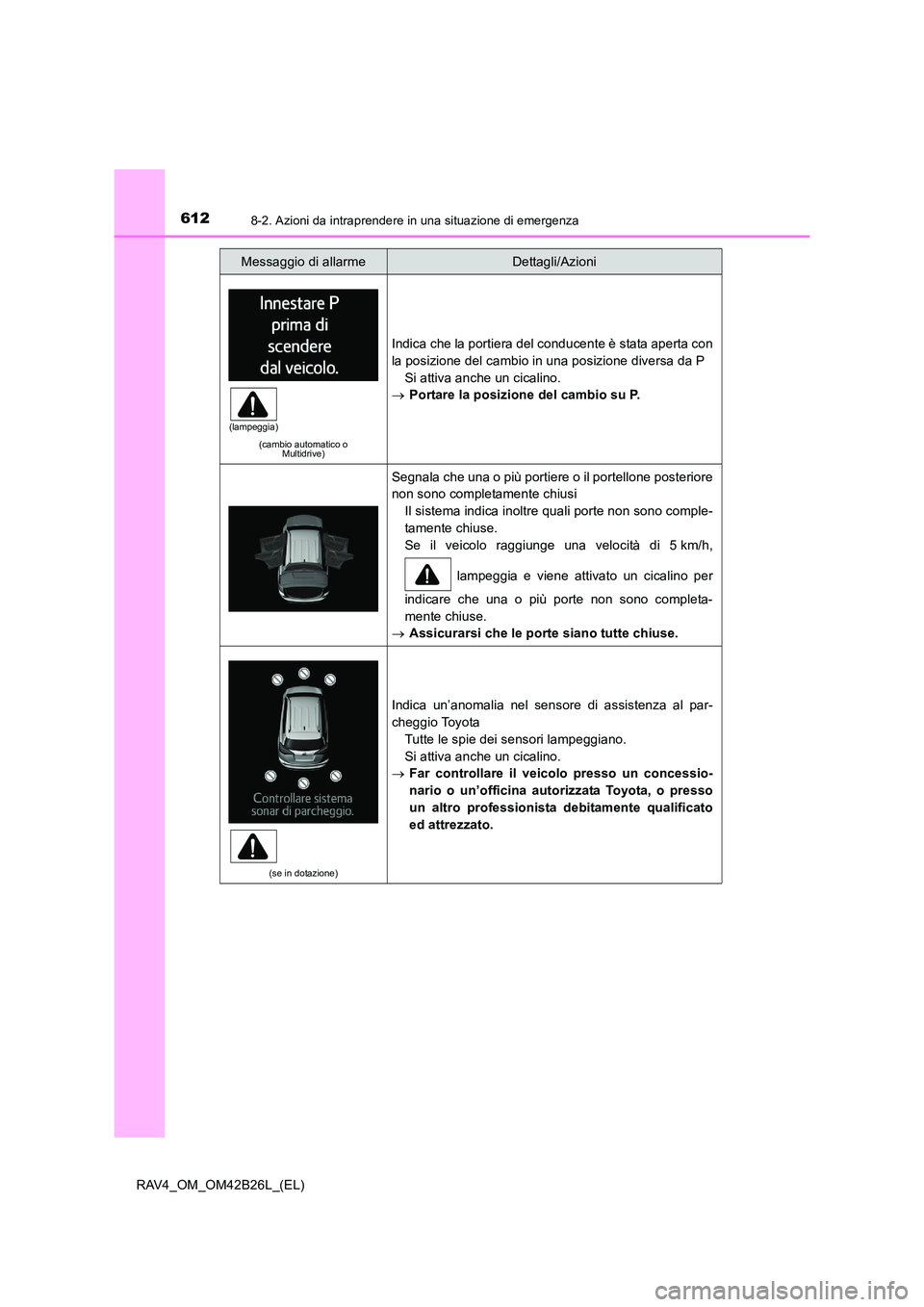

6128-2. Azioni da intraprendere in una situazione di emergenza
RAV4_OM_OM42B26L_(EL)
(cambio automatico o Multidrive)
Indica che la portiera del conducente è stata aperta con
la posizione del cambio in una posizione diversa da P
Si attiva anche un cicalino.
→ Portare la posizione del cambio su P.
Segnala che una o più portiere o il portellone posteriore
non sono completamente chiusi
Il sistema indica inoltre quali porte non sono comple-
tamente chiuse.
Se il veicolo raggiunge una velocità di 5 km/h,
lampeggia e viene attivato un cicalino per
indicare che una o più porte non sono completa-
mente chiuse.
→ Assicurarsi che le porte siano tutte chiuse.
(se in dotazione)
Indica un’anomalia nel sensore di assistenza al par-
cheggio Toyota
Tutte le spie dei sensori lampeggiano.
Si attiva anche un cicalino.
→ Far controllare il veicolo presso un concessio-
nario o un’officina autorizzata Toyota, o presso
un altro professionista debitamente qualificato
ed attrezzato.
Messaggio di allarmeDettagli/Azioni
(lampeggia)

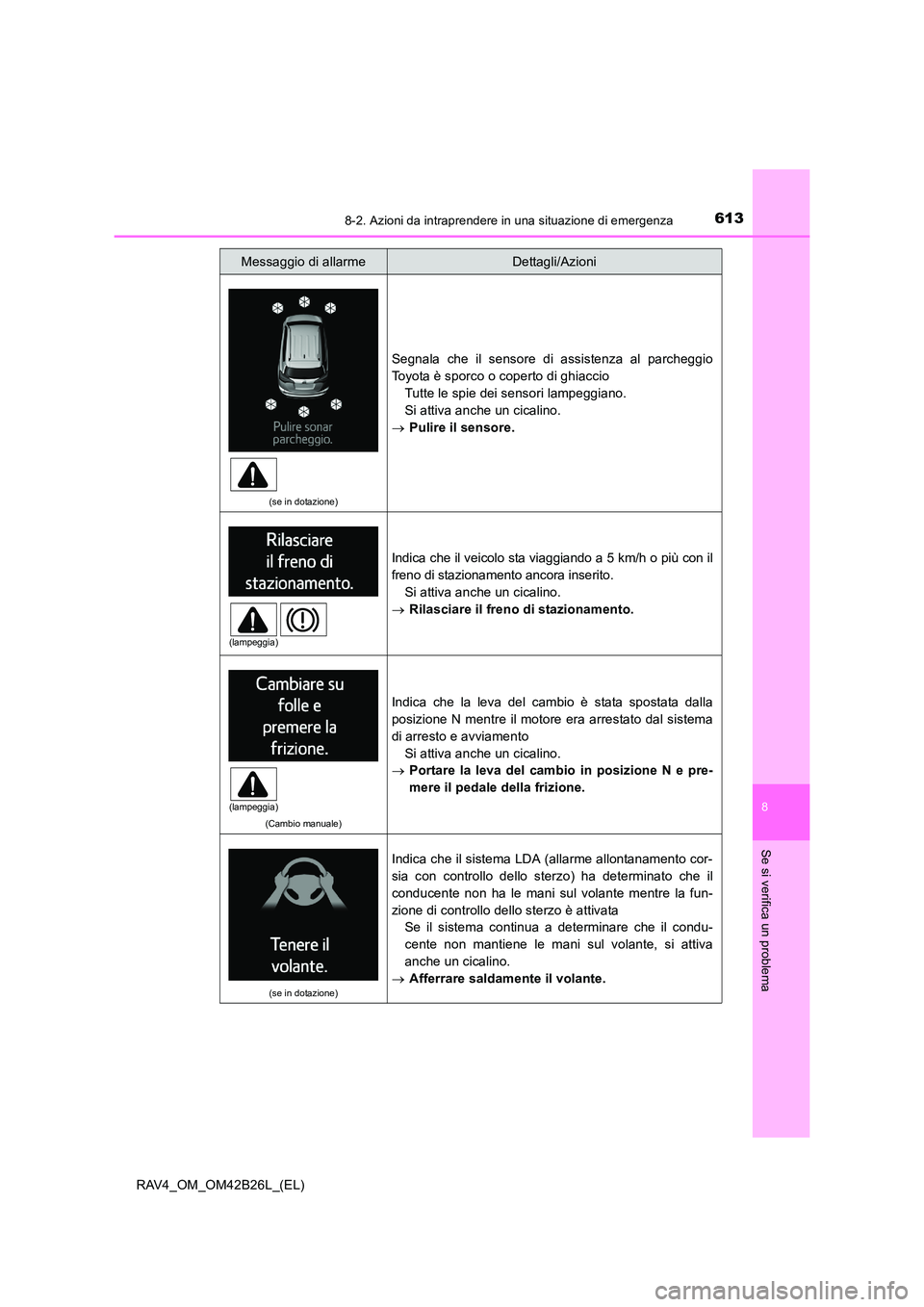

6138-2. Azioni da intraprendere in una situazione di emergenza
8
Se si verifica un problema
RAV4_OM_OM42B26L_(EL)
(se in dotazione)
Segnala che il sensore di assistenza al parcheggio
Toyota è sporco o coperto di ghiaccioTutte le spie dei sensori lampeggiano.
Si attiva anche un cicalino.
→ Pulire il sensore.
Indica che il veicolo sta viaggiando a 5 km/h o più con il
freno di stazionamento ancora inserito.
Si attiva anche un cicalino.
→ Rilasciare il freno di stazionamento.
(Cambio manuale)
Indica che la leva del cambio è stata spostata dalla
posizione N mentre il motore era arrestato dal sistema
di arresto e avviamento
Si attiva anche un cicalino.
→ Portare la leva del cambio in posizione N e pre-
mere il pedale della frizione.
(se in dotazione)
Indica che il sistema LDA (allarme allontanamento cor-
sia con controllo dello sterzo) ha determinato che il
conducente non ha le mani sul volante mentre la fun-
zione di controllo dello sterzo è attivata
Se il sistema continua a determinare che il condu-
cente non mantiene le mani sul volante, si attiva
anche un cicalino.
→ Afferrare saldamente il volante.
Messaggio di allarmeDettagli/Azioni
(lampeggia)
(lampeggia)

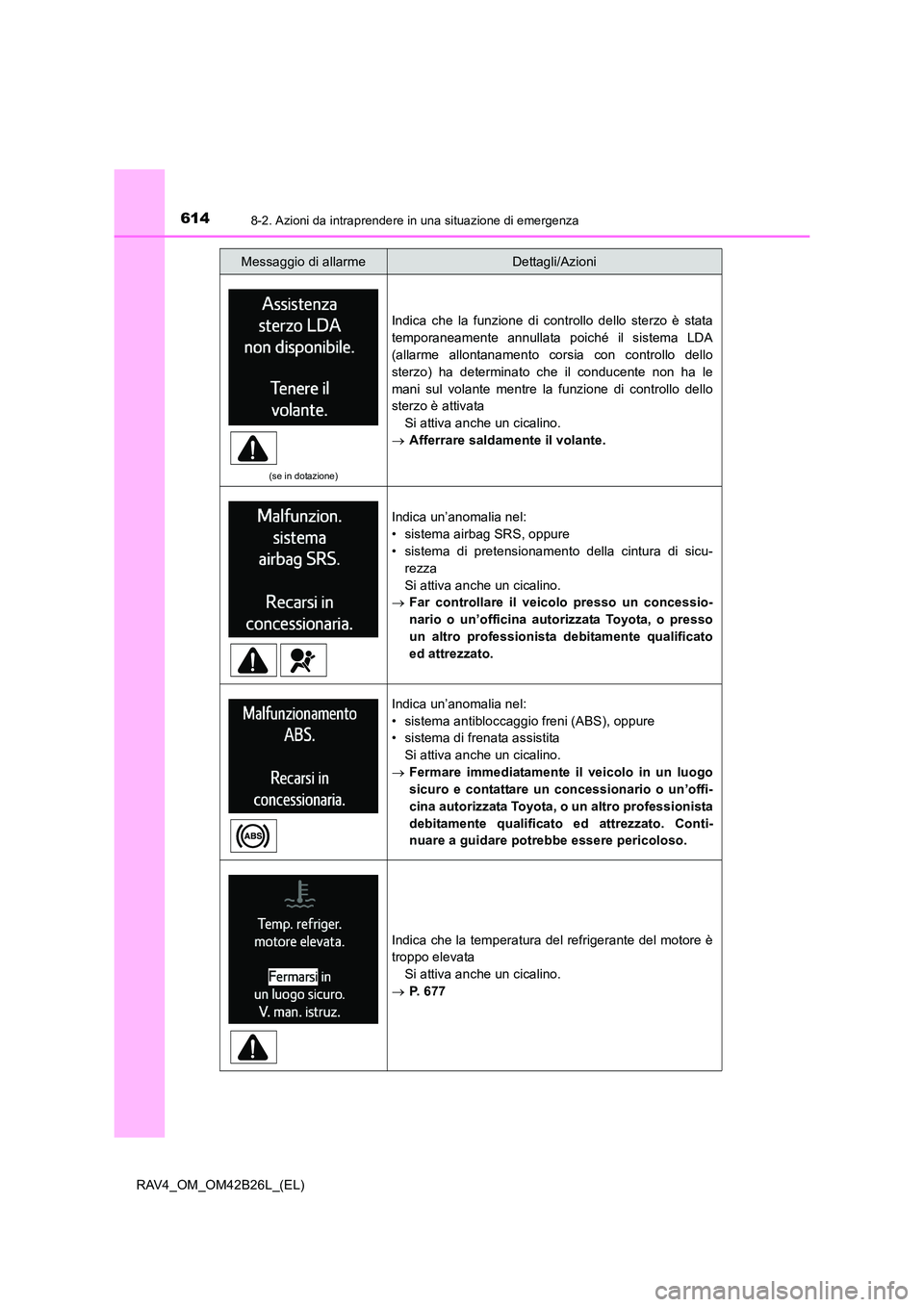

6148-2. Azioni da intraprendere in una situazione di emergenza
RAV4_OM_OM42B26L_(EL)
(se in dotazione)
Indica che la funzione di controllo dello sterzo è stata
temporaneamente annullata poiché il sistema LDA
(allarme allontanamento corsia con controllo dello
sterzo) ha determinato che il conducente non ha le
mani sul volante mentre la funzione di controllo dello
sterzo è attivataSi attiva anche un cicalino.
→ Afferrare saldamente il volante.
Indica un’anomalia nel:
• sistema airbag SRS, oppure
• sistema di pretensionamento della cintura di sicu-
rezza
Si attiva anche un cicalino.
→ Far controllare il veicolo presso un concessio-
nario o un’officina autorizzata Toyota, o presso
un altro professionista debitamente qualificato
ed attrezzato.
Indica un’anomalia nel:
• sistema antibloccaggio freni (ABS), oppure
• sistema di frenata assistita
Si attiva anche un cicalino.
→ Fermare immediatamente il veicolo in un luogo
sicuro e contattare un concessionario o un’offi-
cina autorizzata Toyota, o un altro professionista
debitamente qualificato ed attrezzato. Conti-
nuare a guidare potrebbe essere pericoloso.
Indica che la temperatura del refrigerante del motore è
troppo elevata
Si attiva anche un cicalino.
→ P. 6 7 7
Messaggio di allarmeDettagli/Azioni

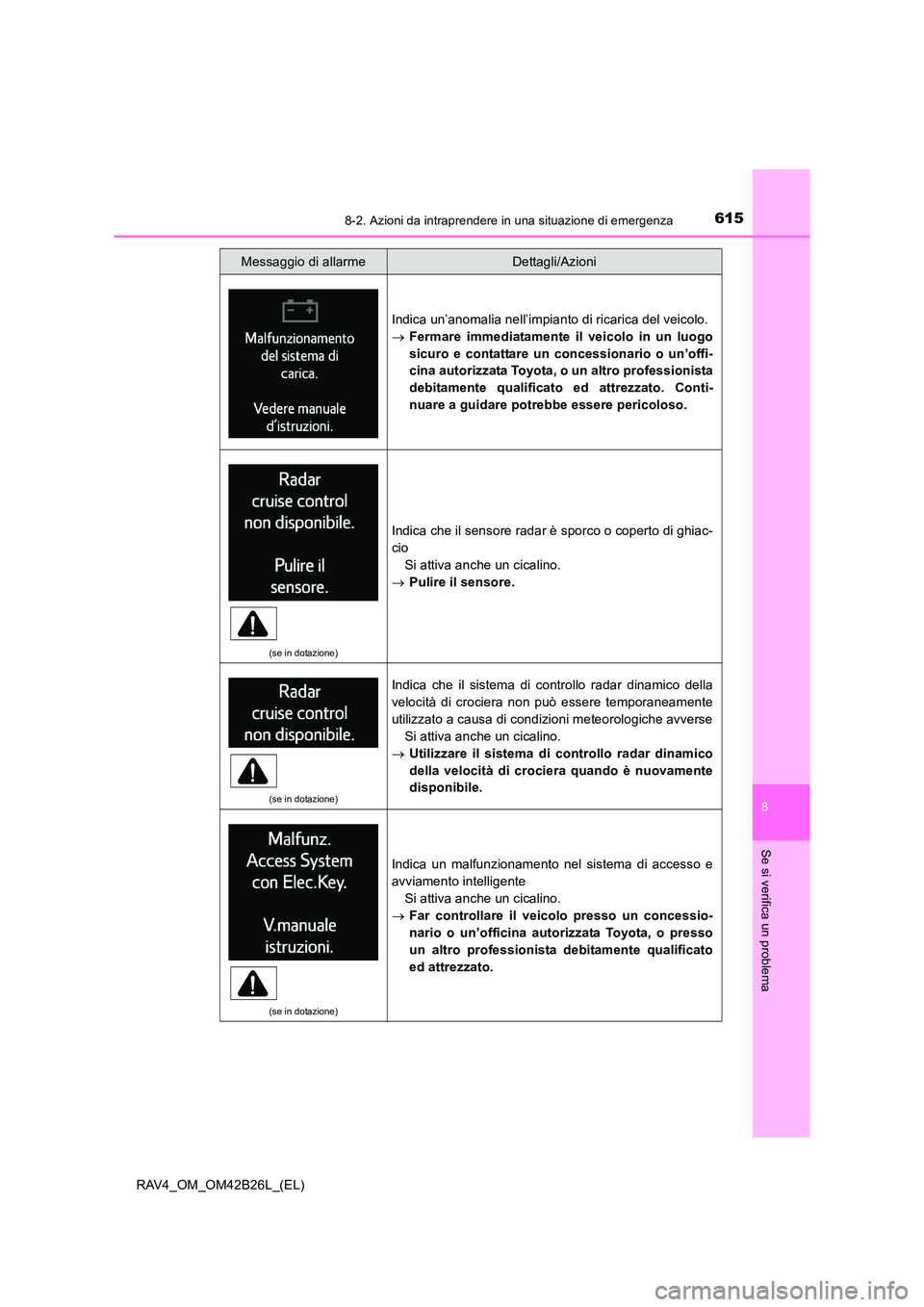

6158-2. Azioni da intraprendere in una situazione di emergenza
8
Se si verifica un problema
RAV4_OM_OM42B26L_(EL)
Indica un’anomalia nell’impianto di ricarica del veicolo.
→Fermare immediatamente il veicolo in un luogo
sicuro e contattare un concessionario o un’offi-
cina autorizzata Toyota, o un altro professionista
debitamente qualificato ed attrezzato. Conti-
nuare a guidare potrebbe essere pericoloso.
(se in dotazione)
Indica che il sensore radar è sporco o coperto di ghiac-
cio
Si attiva anche un cicalino.
→ Pulire il sensore.
(se in dotazione)
Indica che il sistema di controllo radar dinamico della
velocità di crociera non può essere temporaneamente
utilizzato a causa di condizioni meteorologiche avverse
Si attiva anche un cicalino.
→ Utilizzare il sistema di controllo radar dinamico
della velocità di crociera quando è nuovamente
disponibile.
(se in dotazione)
Indica un malfunzionamento nel sistema di accesso e
avviamento intelligente
Si attiva anche un cicalino.
→ Far controllare il veicolo presso un concessio-
nario o un’officina autorizzata Toyota, o presso
un altro professionista debitamente qualificato
ed attrezzato.
Messaggio di allarmeDettagli/Azioni

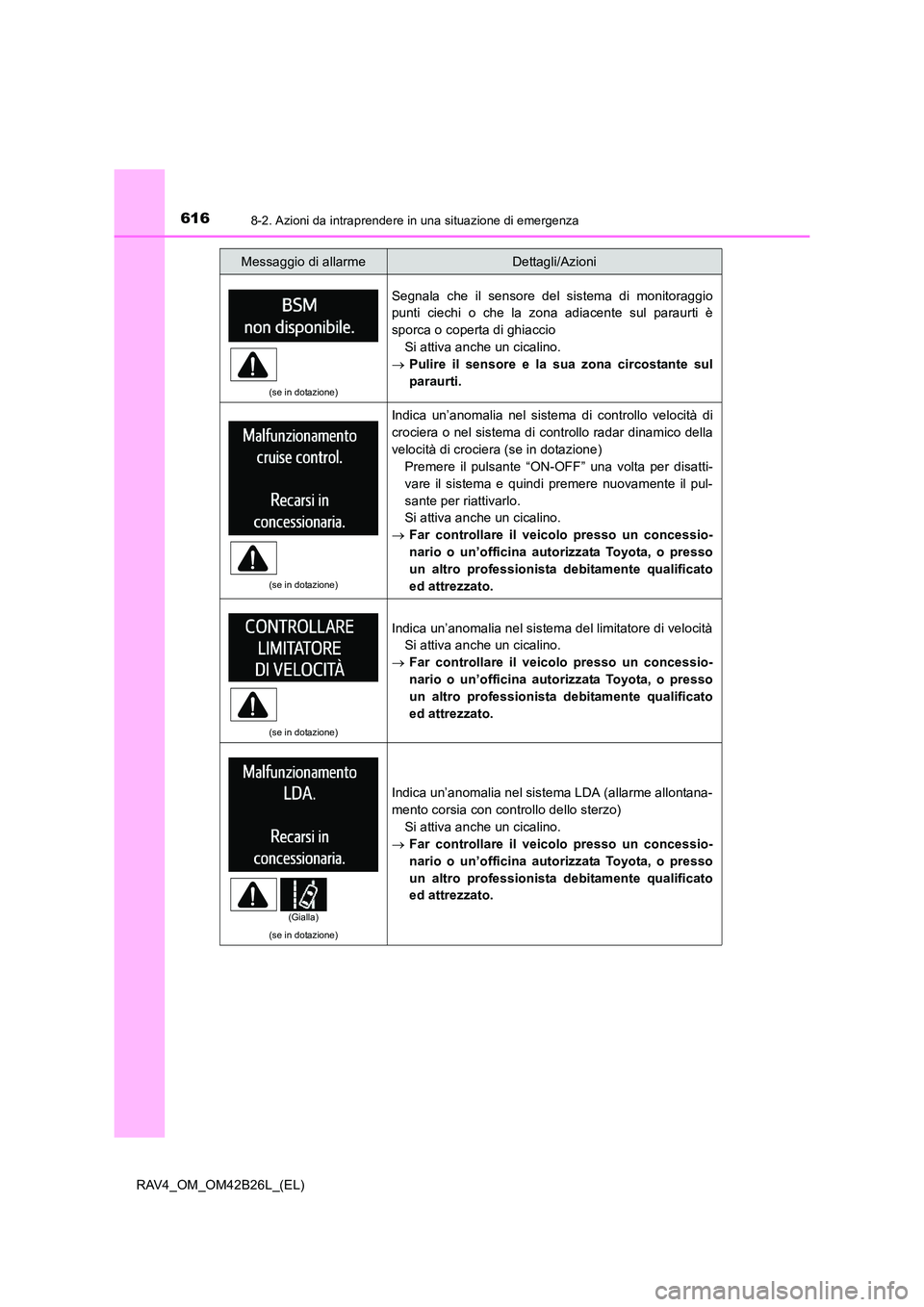

6168-2. Azioni da intraprendere in una situazione di emergenza
RAV4_OM_OM42B26L_(EL)
(se in dotazione)
Segnala che il sensore del sistema di monitoraggio
punti ciechi o che la zona adiacente sul paraurti è
sporca o coperta di ghiaccioSi attiva anche un cicalino.
→ Pulire il sensore e la sua zona circostante sul
paraurti.
(se in dotazione)
Indica un’anomalia nel sistema di controllo velocità di
crociera o nel sistema di controllo radar dinamico della
velocità di crociera (se in dotazione)
Premere il pulsante “ON-OFF” una volta per disatti-
vare il sistema e quindi premere nuovamente il pul-
sante per riattivarlo.
Si attiva anche un cicalino.
→ Far controllare il veicolo presso un concessio-
nario o un’officina autorizzata Toyota, o presso
un altro professionista debitamente qualificato
ed attrezzato.
(se in dotazione)
Indica un’anomalia nel sistema del limitatore di velocità Si attiva anche un cicalino.
→ Far controllare il veicolo presso un concessio-
nario o un’officina autorizzata Toyota, o presso
un altro professionista debitamente qualificato
ed attrezzato.
(se in dotazione)
Indica un’anomalia nel sistema LDA (allarme allontana-
mento corsia con controllo dello sterzo) Si attiva anche un cicalino.
→ Far controllare il veicolo presso un concessio-
nario o un’officina autorizzata Toyota, o presso
un altro professionista debitamente qualificato
ed attrezzato.
Messaggio di allarmeDettagli/Azioni
(Gialla)

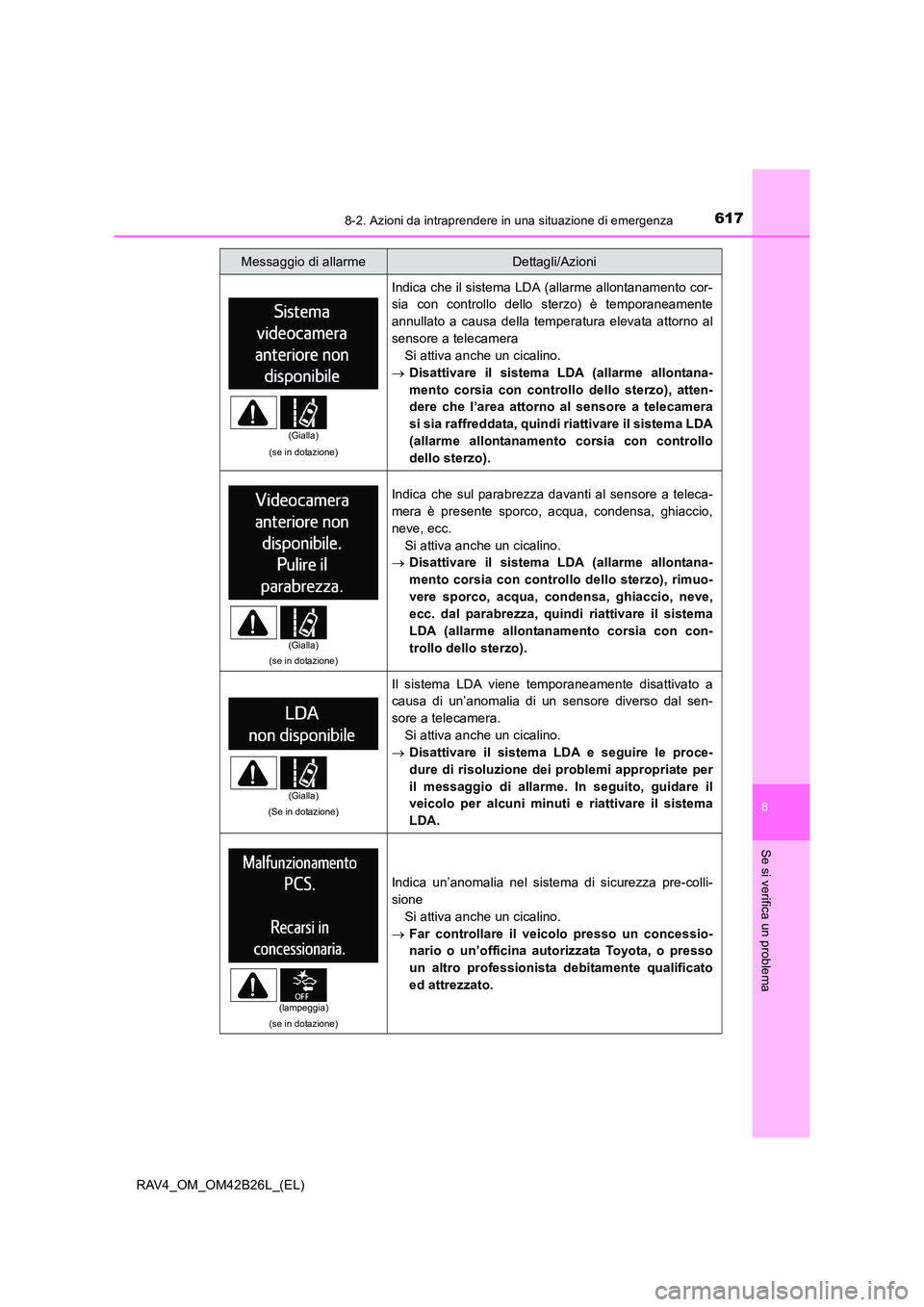

6178-2. Azioni da intraprendere in una situazione di emergenza
8
Se si verifica un problema
RAV4_OM_OM42B26L_(EL)
(se in dotazione)
Indica che il sistema LDA (allarme allontanamento cor-
sia con controllo dello sterzo) è temporaneamente
annullato a causa della temperatura elevata attorno al
sensore a telecameraSi attiva anche un cicalino.
→ Disattivare il sistema LDA (allarme allontana-
mento corsia con controllo dello sterzo), atten-
dere che l’area attorno al sensore a telecamera
si sia raffreddata, quindi riattivare il sistema LDA
(allarme allontanamento corsia con controllo
dello sterzo).
(se in dotazione)
Indica che sul parabrezza davanti al sensore a teleca-
mera è presente sporco, acqua, condensa, ghiaccio,
neve, ecc.
Si attiva anche un cicalino.
→ Disattivare il sistema LDA (allarme allontana-
mento corsia con controllo dello sterzo), rimuo-
vere sporco, acqua, condensa, ghiaccio, neve,
ecc. dal parabrezza, quindi riattivare il sistema
LDA (allarme allontanamento corsia con con-
trollo dello sterzo).
(Se in dotazione)
Il sistema LDA viene temporaneamente disattivato a
causa di un’anomalia di un sensore diverso dal sen-
sore a telecamera.
Si attiva anche un cicalino.
→ Disattivare il sistema LDA e seguire le proce-
dure di risoluzione dei problemi appropriate per
il messaggio di allarme. In seguito, guidare il
veicolo per alcuni minuti e riattivare il sistema
LDA.
(se in dotazione)
Indica un’anomalia nel sistema di sicurezza pre-colli-
sione
Si attiva anche un cicalino.
→ Far controllare il veicolo presso un concessio-
nario o un’officina autorizzata Toyota, o presso
un altro professionista debitamente qualificato
ed attrezzato.
Messaggio di allarmeDettagli/Azioni
(Gialla)
(Gialla)
(Gialla)
(lampeggia)

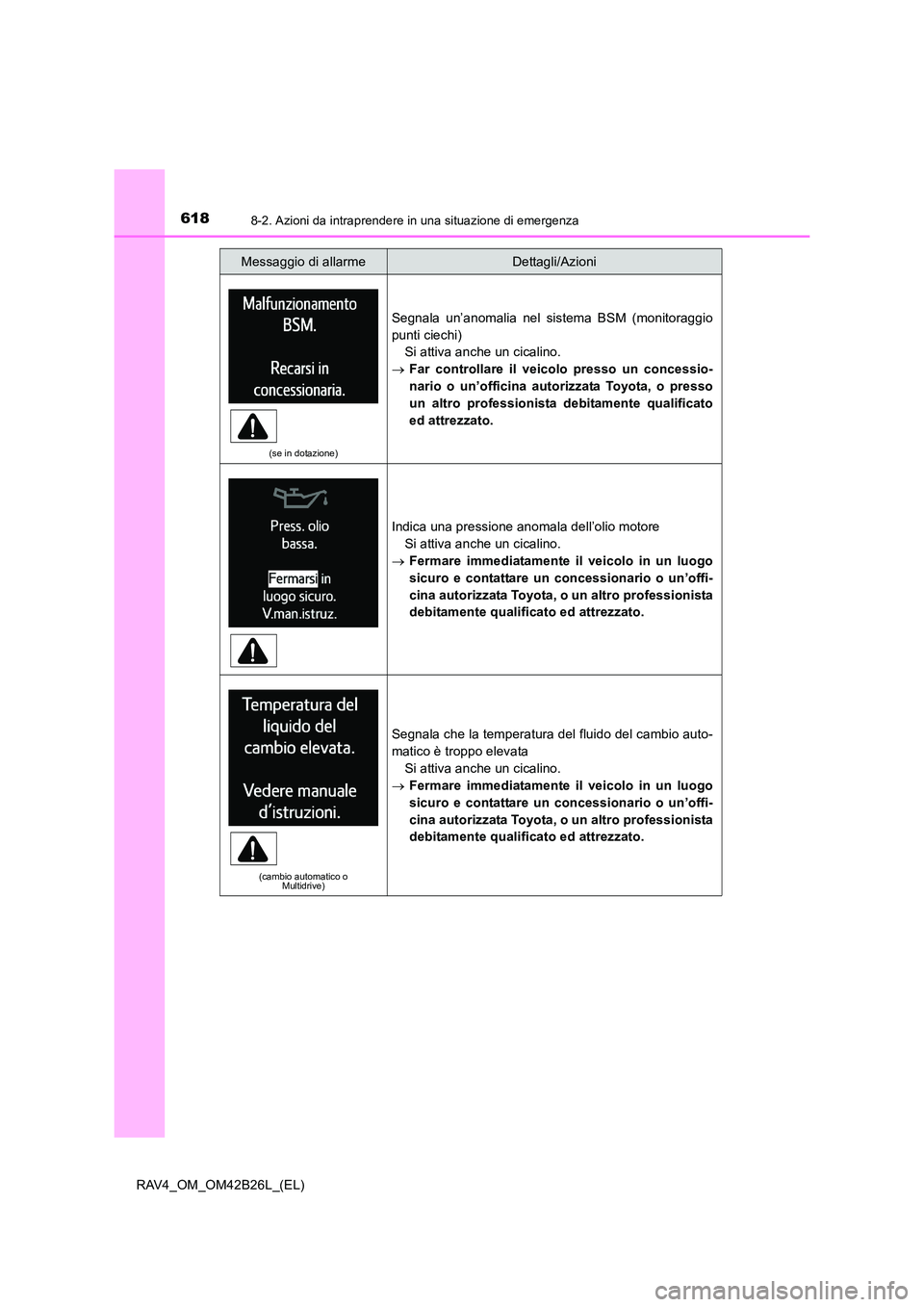

6188-2. Azioni da intraprendere in una situazione di emergenza
RAV4_OM_OM42B26L_(EL)
(se in dotazione)
Segnala un’anomalia nel sistema BSM (monitoraggio
punti ciechi)Si attiva anche un cicalino.
→ Far controllare il veicolo presso un concessio-
nario o un’officina autorizzata Toyota, o presso
un altro professionista debitamente qualificato
ed attrezzato.
Indica una pressione anomala dell’olio motore Si attiva anche un cicalino.
→ Fermare immediatamente il veicolo in un luogo
sicuro e contattare un concessionario o un’offi-
cina autorizzata Toyota, o un altro professionista
debitamente qualificato ed attrezzato.
(cambio automatico o
Multidrive)
Segnala che la temperatura del fluido del cambio auto-
matico è troppo elevata
Si attiva anche un cicalino.
→ Fermare immediatamente il veicolo in un luogo
sicuro e contattare un concessionario o un’offi-
cina autorizzata Toyota, o un altro professionista
debitamente qualificato ed attrezzato.
Messaggio di allarmeDettagli/Azioni

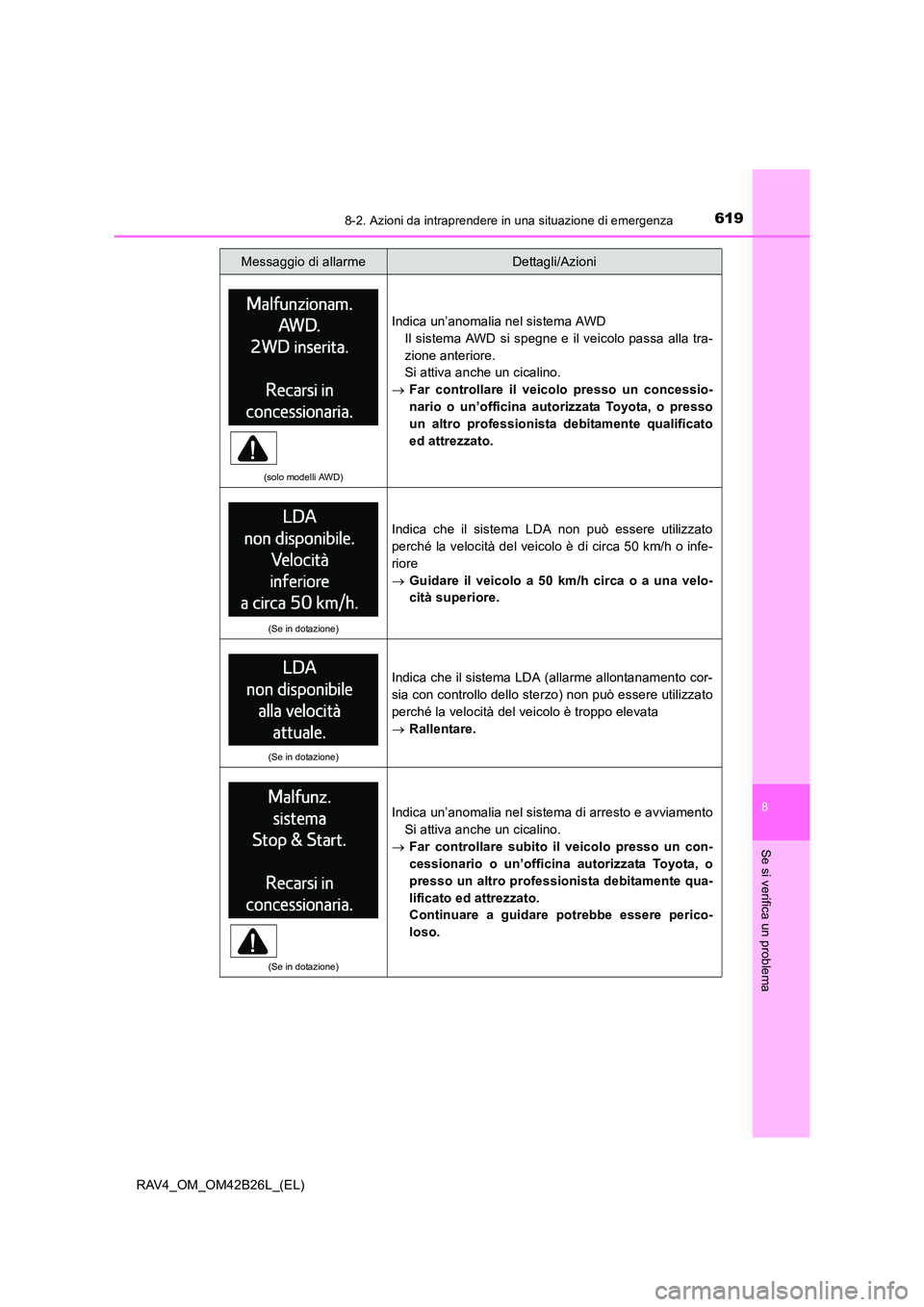

6198-2. Azioni da intraprendere in una situazione di emergenza
8
Se si verifica un problema
RAV4_OM_OM42B26L_(EL)
(solo modelli AWD)
Indica un’anomalia nel sistema AWDIl sistema AWD si spegne e il veicolo passa alla tra-
zione anteriore.
Si attiva anche un cicalino.
→ Far controllare il veicolo presso un concessio-
nario o un’officina autorizzata Toyota, o presso
un altro professionista debitamente qualificato
ed attrezzato.
(Se in dotazione)
Indica che il sistema LDA non può essere utilizzato
perché la velocità del veicolo è di circa 50 km/h o infe-
riore
→ Guidare il veicolo a 50 km/h circa o a una velo-
cità superiore.
(Se in dotazione)
Indica che il sistema LDA (allarme allontanamento cor-
sia con controllo dello sterzo) non può essere utilizzato
perché la velocità del veicolo è troppo elevata
→Rallentare.
(Se in dotazione)
Indica un’anomalia nel sistema di arresto e avviamento
Si attiva anche un cicalino.
→ Far controllare subito il veicolo presso un con-
cessionario o un’officina autorizzata Toyota, o
presso un altro professionista debitamente qua-
lificato ed attrezzato.
Continuare a guidare potrebbe essere perico-
loso.
Messaggio di allarmeDettagli/Azioni

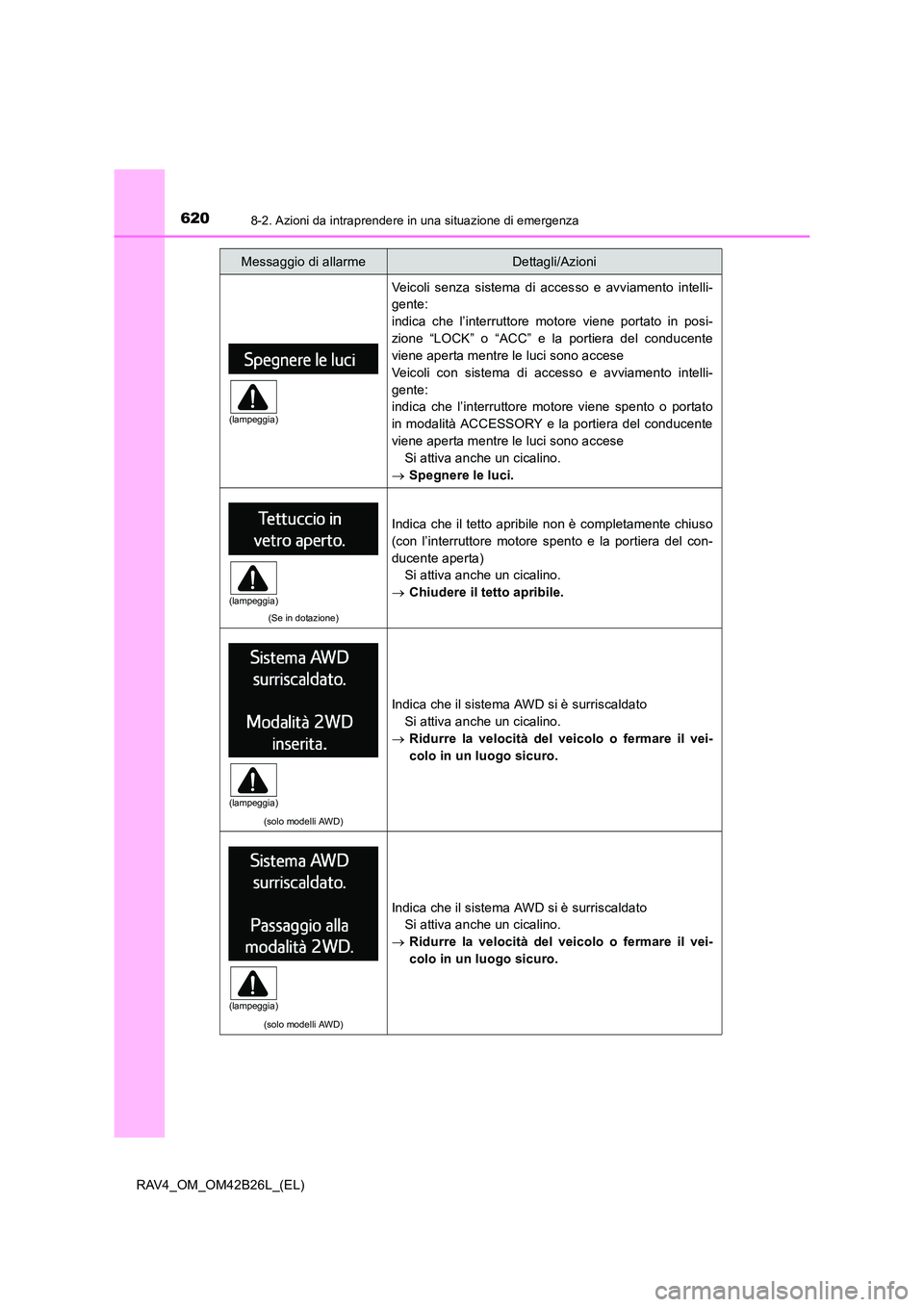

6208-2. Azioni da intraprendere in una situazione di emergenza
RAV4_OM_OM42B26L_(EL)
Veicoli senza sistema di accesso e avviamento intelli-
gente:
indica che l’interruttore motore viene portato in posi-
zione “LOCK” o “ACC” e la portiera del conducente
viene aperta mentre le luci sono accese
Veicoli con sistema di accesso e avviamento intelli-
gente:
indica che l’interruttore motore viene spento o portato
in modalità ACCESSORY e la portiera del conducente
viene aperta mentre le luci sono acceseSi attiva anche un cicalino.
→ Spegnere le luci.
(Se in dotazione)
Indica che il tetto apribile non è completamente chiuso
(con l’interruttore motore spento e la portiera del con-
ducente aperta)
Si attiva anche un cicalino.
→ Chiudere il tetto apribile.
(solo modelli AWD)
Indica che il sistema AWD si è surriscaldato
Si attiva anche un cicalino.
→ Ridurre la velocità del veicolo o fermare il vei-
colo in un luogo sicuro.
(solo modelli AWD)
Indica che il sistema AWD si è surriscaldato
Si attiva anche un cicalino.
→ Ridurre la velocità del veicolo o fermare il vei-
colo in un luogo sicuro.
Messaggio di allarmeDettagli/Azioni
(lampeggia)
(lampeggia)
(lampeggia)
(lampeggia)
