4696-1. Korištenje klima uređaja i odmagljivanje
6
Funkcije u unutrašnjosti

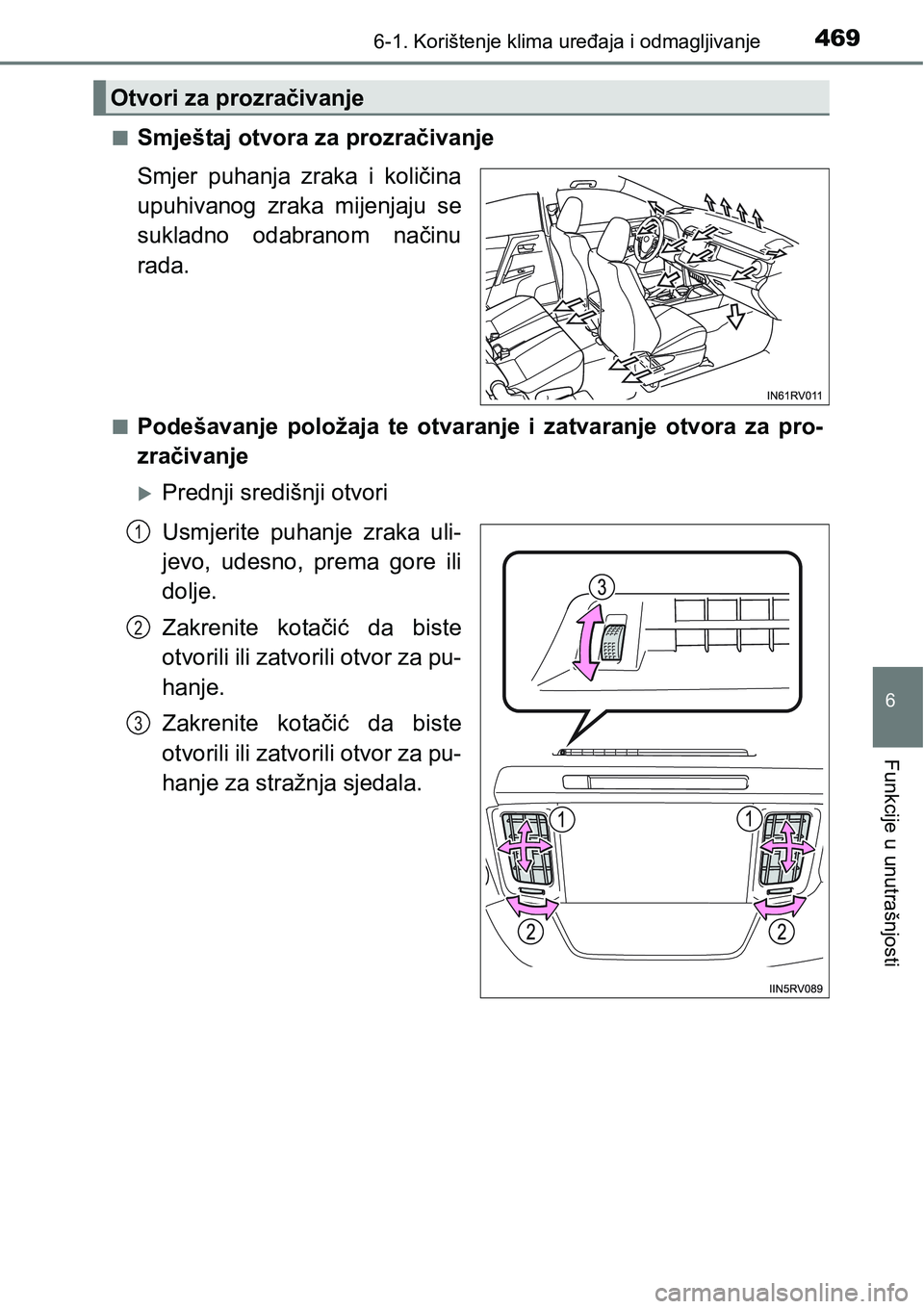

nSmještaj otvora za prozračivanje
Smjer puhanja zraka i količina
upuhivanog zraka mijenjaju se
sukladno odabranom načinu
rada.
nPodešavanje položaja te otvaranje i zatvaranje otvora za pro-
zračivanje
Prednji središnji otvori
Usmjerite puhanje zraka uli-
jevo, udesno, prema gore ili
dolje.
Zakrenite kotačić da biste
otvorili ili zatvorili otvor za pu-
hanje.
Zakrenite kotačić da biste
otvorili ili zatvorili otvor za pu-
hanje za stražnja sjedala.
Otvori za prozračivanje
1
2
3

4706-1. Korištenje klima uređaja i odmagljivanje

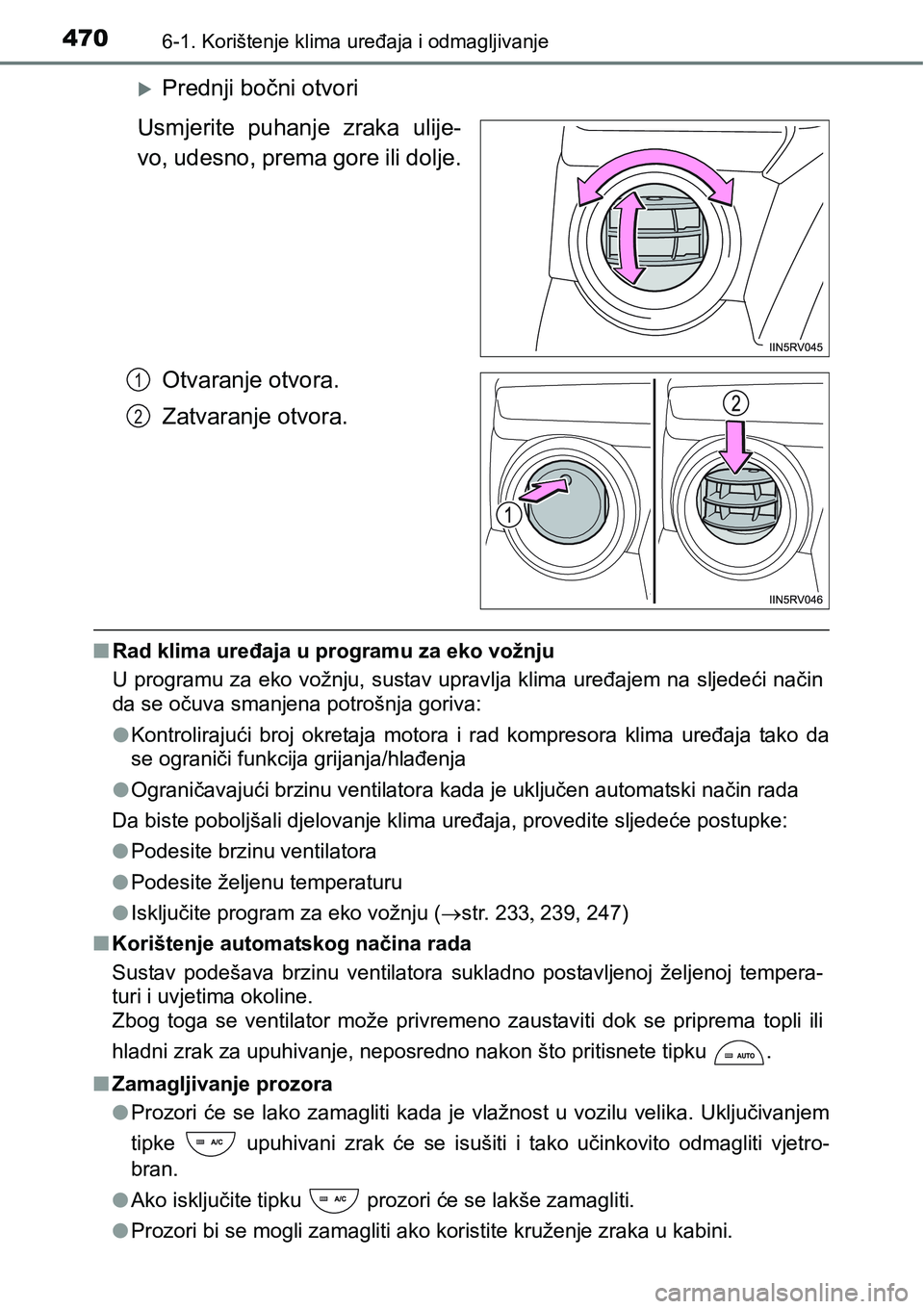

Prednji bočni otvori
Usmjerite puhanje zraka ulije-
vo, udesno, prema gore ili dolje.
Otvaranje otvora.
Zatvaranje otvora.
nRad klima uređaja u programu za eko vožnju
U programu za eko vožnju, sustav upravlja klima uređajem na sljedeći način
da se očuva smanjena potrošnja goriva:
lKontrolirajući broj okretaja motora i rad kompresora klima uređaja tako da
se ograniči funkcija grijanja/hlađenja
lOgraničavajući brzinu ventilatora kada je uključen automatski način rada
Da biste poboljšali djelovanje klima uređaja, provedite sljedeće postupke:
lPodesite brzinu ventilatora
lPodesite željenu temperaturu
lIsključite program za eko vožnju (str. 233239, 247)
nKorištenje automatskog načina rada
Sustav podešava brzinu ventilatora sukladno postavljenoj željenoj tempera-
turi i uvjetima okoline.
Zbog toga se ventilator može privremeno zaustaviti dok se priprema topli ili
hladni zrak za upuhivanje, neposredno nakon što pritisnete tipku .
nZamagljivanje prozora
lProzori će se lako zamagliti kada je vlažnost u vozilu velika. Uključivanjem
tipke upuhivani zrak će se isušiti i tako učinkovito odmagliti vjetro-
bran.
lAko isključite tipku prozori će se lakše zamagliti.
l<003300550052005d00520055004c00030045004c000300560048000300500052004a004f004c0003005d004400500044004a004f004c0057004c00030044004e00520003004e00520055004c00560057004c005700480003004e0055005800e50048005100
4d00480003005d00550044004e0044000300580003004e0044[bini.
1
2

4716-1. Korištenje klima uređaja i odmagljivanje
6
Funkcije u unutrašnjosti

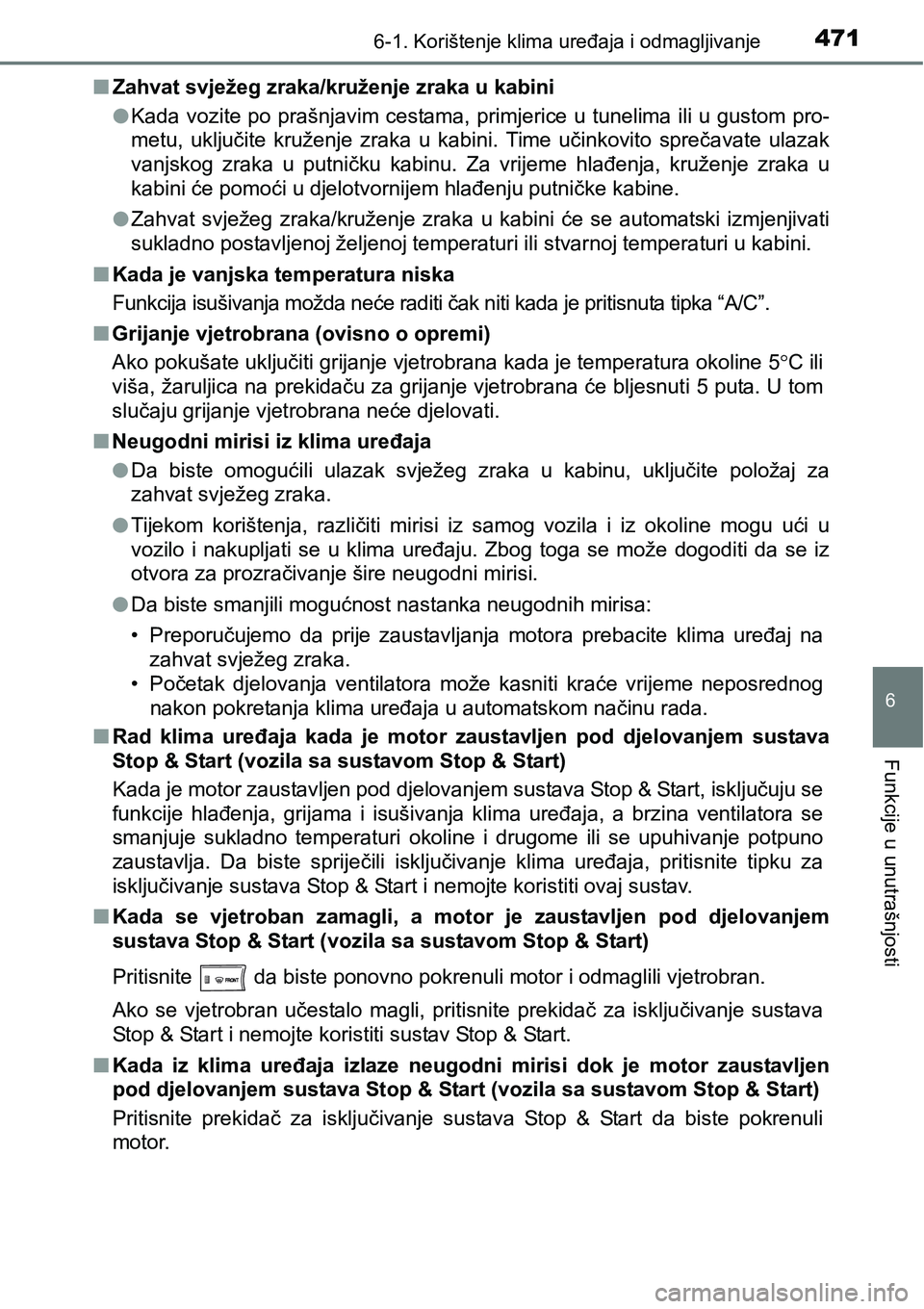

nZahvat svježeg zraka/kruženje zraka u kabini
lKada vozite po prašnjavim cestama, primjerice u tunelima ili u gustom pro-
metu, uključite kruženje zraka u kabini. Time učinkovito sprečavate ulazak
vanjskog zraka u putničku kabinu. Za vrijeme hlađenja, kruženje zraka u
kabini će pomoći u djelotvornijem hlađenju putničke kabine.
lZahvat svježeg zraka/kruženje zraka u kabini će se automatski izmjenjivati
sukladno postavljenoj željenoj temperaturi ili stvarnoj temperaturi u kabini.
nKada je vanjska temperatura niska
Funkcija isušivanja možda neće raditi čak niti kada je pritisnuta tipka “A/C”.
nGrijanje vjetrobrana (ovisno o opremi)
Ako pokušate uključiti grijanje vjetrobrana kada je temperatura okoline 5C ili
viša, žaruljica na prekidaču za grijanje vjetrobrana će bljesnuti 5 puta. U tom
slučaju grijanje vjetrobrana neće djelovati.
nNeugodni mirisi iz klima uređaja
lDa biste omogućili ulazak svježeg zraka u kabinu, uključite položaj za
zahvat svježeg zraka.
lTijekom korištenja, različiti mirisi iz samog vozila i iz okoline mogu ući u
vozilo i nakupljati se u klima uređaju. Zbog toga se može dogoditi da se iz
otvora za prozračivanje šire neugodni mirisi.
lDa biste smanjili mogućnost nastanka neugodnih mirisa:
• Preporučujemo da prije zaustavljanja motora prebacite klima uređaj na
zahvat svježeg zraka.
• Početak djelovanja ventilatora može kasniti kraće vrijeme neposrednog
nakon pokretanja klima uređaja u automatskom načinu rada.
nRad klima uređaja kada je motor zaustavljen pod djelovanjem sustava
Stop & Start (vozila sa sustavom Stop & Start)
Kada je motor zaustavljen pod djelovanjem sustava Stop & Start, isključuju se
funkcije hlađenja, grijama i isušivanja klima uređaja, a brzina ventilatora se
smanjuje sukladno temperaturi okoline i drugome ili se upuhivanje potpuno
zaustavlja. Da biste spriječili isključivanje klima uređaja, pritisnite tipku za
isključivanje sustava Stop & Start i nemojte koristiti ovaj sustav.
nKada se vjetroban zamagli, a motor je zaustavljen pod djelovanjem
sustava Stop & Start (vozila sa sustavom Stop & Start)
Pritisnite da biste ponovno pokrenuli motor i odmaglili vjetrobran.
Ako se vjetrobran učestalo magli, pritisnite prekidač za isključivanje sustava
Stop & Start i nemojte koristiti sustav Stop & Start.
nKada iz klima uređaja izlaze neugodni mirisi dok je motor zaustavljen
pod djelovanjem sustava Stop & Start (vozila sa sustavom Stop & Start)
Pritisnite prekidač za isključivanje sustava Stop & Start da biste pokrenuli
motor.

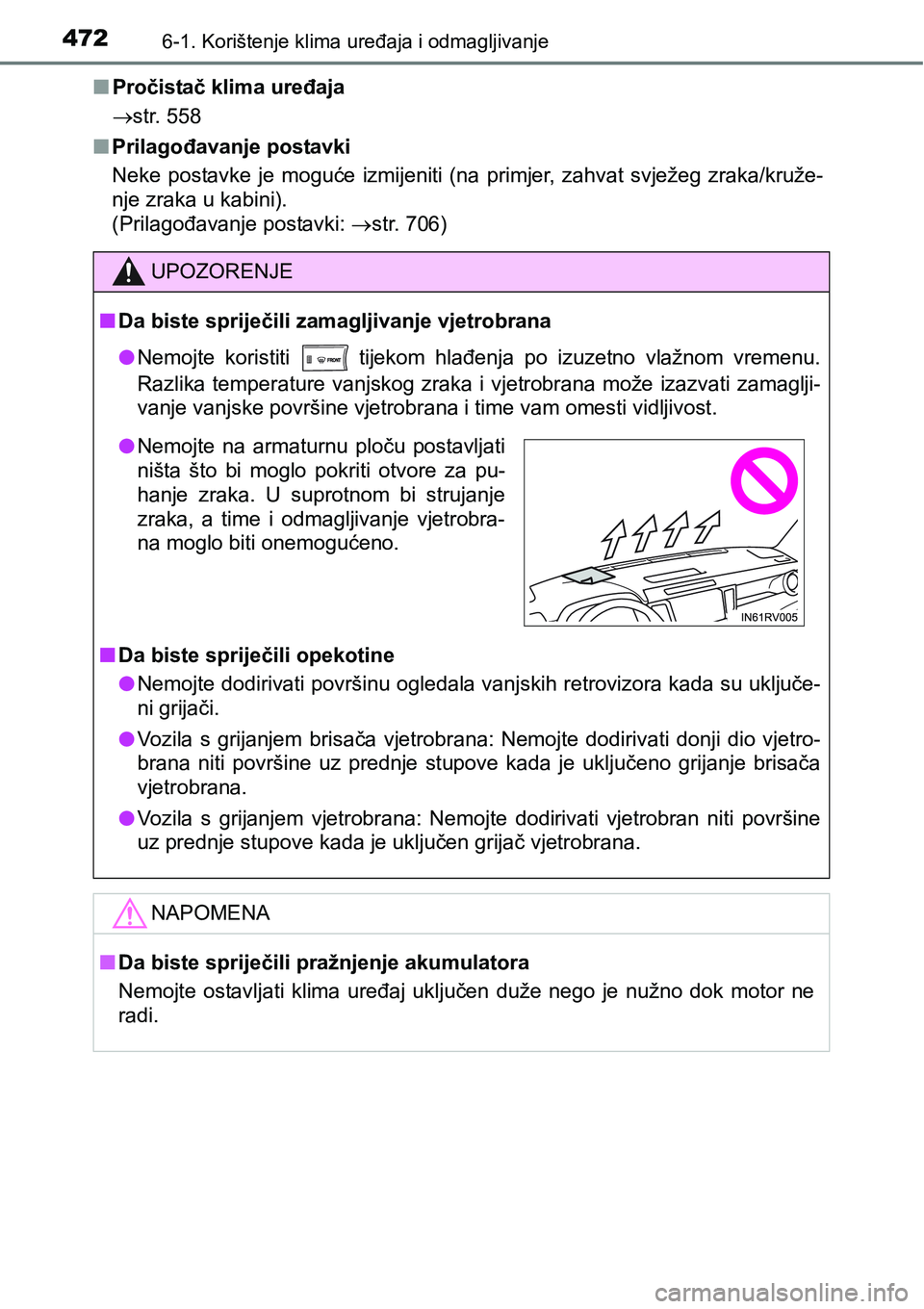

4726-1. Korištenje klima uređaja i odmagljivanje
nPročistač klima uređaja
str. 558
nPrilagođavanje postavki
Neke postavke je moguće izmijeniti (na primjer, zahvat svježeg zraka/kruže-
nje zraka u kabini).
(Prilagođavanje postavki: str. 706)
UPOZORENJE
nDa biste spriječili zamagljivanje vjetrobrana
lNemojte koristiti
tijekom hlađenja po izuzetno vlažnom vremenu.
Razlika temperature vanjskog zraka i vjetrobrana može izazvati zamaglji-
vanje vanjske površine vjetrobrana i time vam omesti vidljivost.
nDa biste spriječili opekotine
lNemojte dodirivati površinu ogledala vanjskih retrovizora kada su uključe-
ni grijači.
lVozila s grijanjem brisača vjetrobrana: Nemojte dodirivati donji dio vjetro-
brana niti površine uz prednje stupove kada je uključeno grijanje brisača
vjetrobrana.
lVozila s grijanjem vjetrobrana: Nemojte dodirivati vjetrobran niti površine
uz prednje stupove kada je uključen grijač vjetrobrana.
NAPOMENA
nDa biste spriječili pražnjenje akumulatora
Nemojte ostavljati klima uređaj uključen duže nego je nužno dok motor ne
radi.
lNemojte na armaturnu ploču postavljati
ništa što bi moglo pokriti otvore za pu-
hanje zraka. U suprotnom bi strujanje
zraka, a time i odmagljivanje vjetrobra-
na moglo biti onemogućeno.

473
6
6-1. Korištenje klima uređaja i odmagljivanje
Funkcije u unutrašnjosti

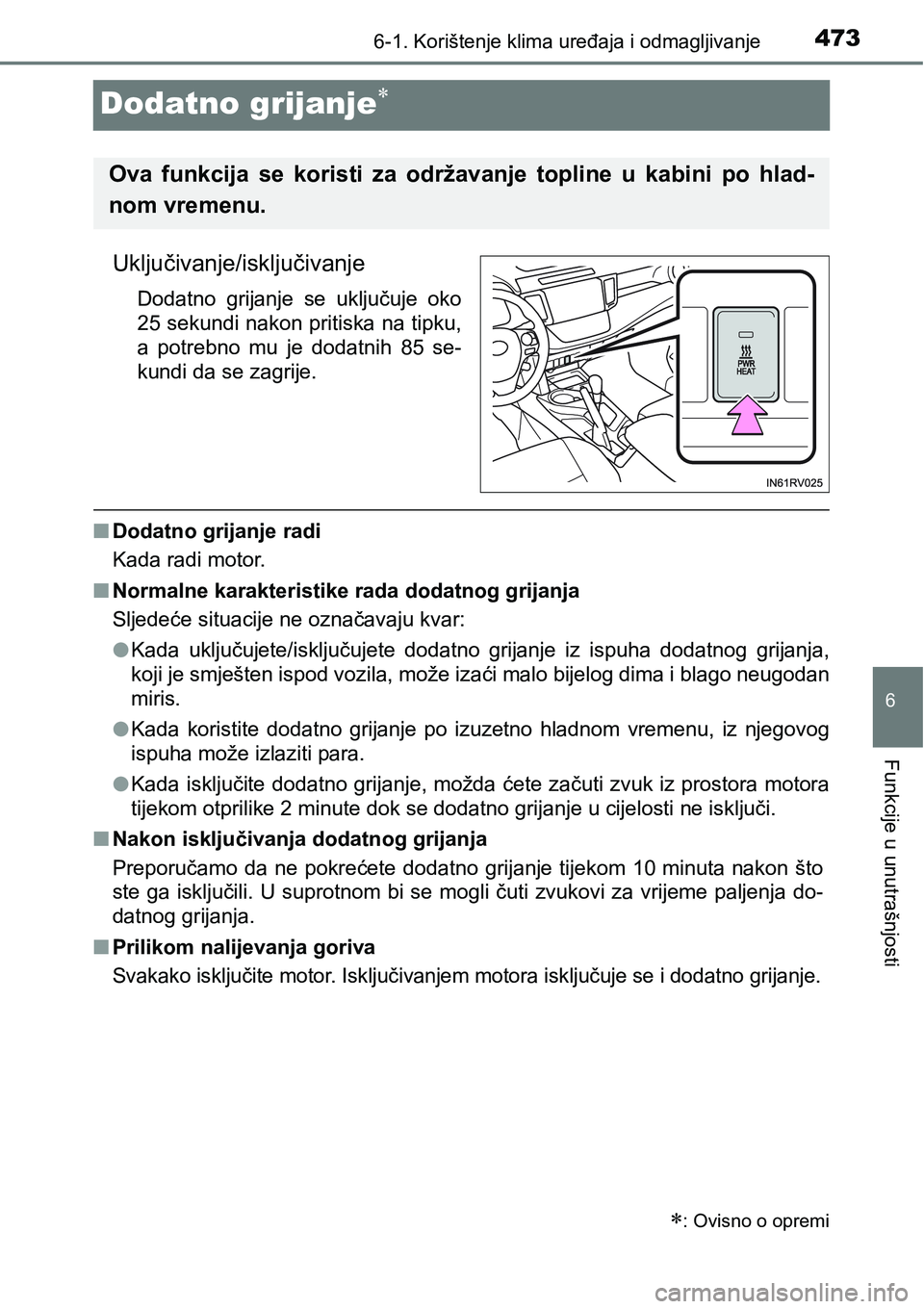

Dodatno grijanje
Uključivanje/isključivanje
Dodatno grijanje se uključuje oko
25 sekundi nakon pritiska na tipku,
a potrebno mu je dodatnih 85 se-
kundi da se zagrije.
nDodatno grijanje radi
Kada radi motor.
nNormalne karakteristike rada dodatnog grijanja
Sljedeće situacije ne označavaju kvar:
lKada uključujete/isključujete dodatno grijanje iz ispuha dodatnog grijanja,
koji je smješten ispod vozila, može izaći malo bijelog dima i blago neugodan
miris.
lKada koristite dodatno grijanje po izuzetno hladnom vremenu, iz njegovog
ispuha može izlaziti para.
lKada isključite dodatno grijanje, možda ćete začuti zvuk iz prostora motora
tijekom otprilike 2 minute dok se dodatno grijanje u cijelosti ne isključi.
nNakon isključivanja dodatnog grijanja
Preporučamo da ne pokrećete dodatno grijanje tijekom 10 minuta nakon što
ste ga isključili. U suprotnom bi se mogli čuti zvukovi za vrijeme paljenja do-
datnog grijanja.
nPrilikom nalijevanja goriva
Svakako isključite motor. Isključivanjem motora isključuje se i dodatno grijanje.
: Ovisno o opremi
Ova funkcija se koristi za održavanje topline u kabini po hlad-
nom vremenu.

4746-1. Korištenje klima uređaja i odmagljivanje

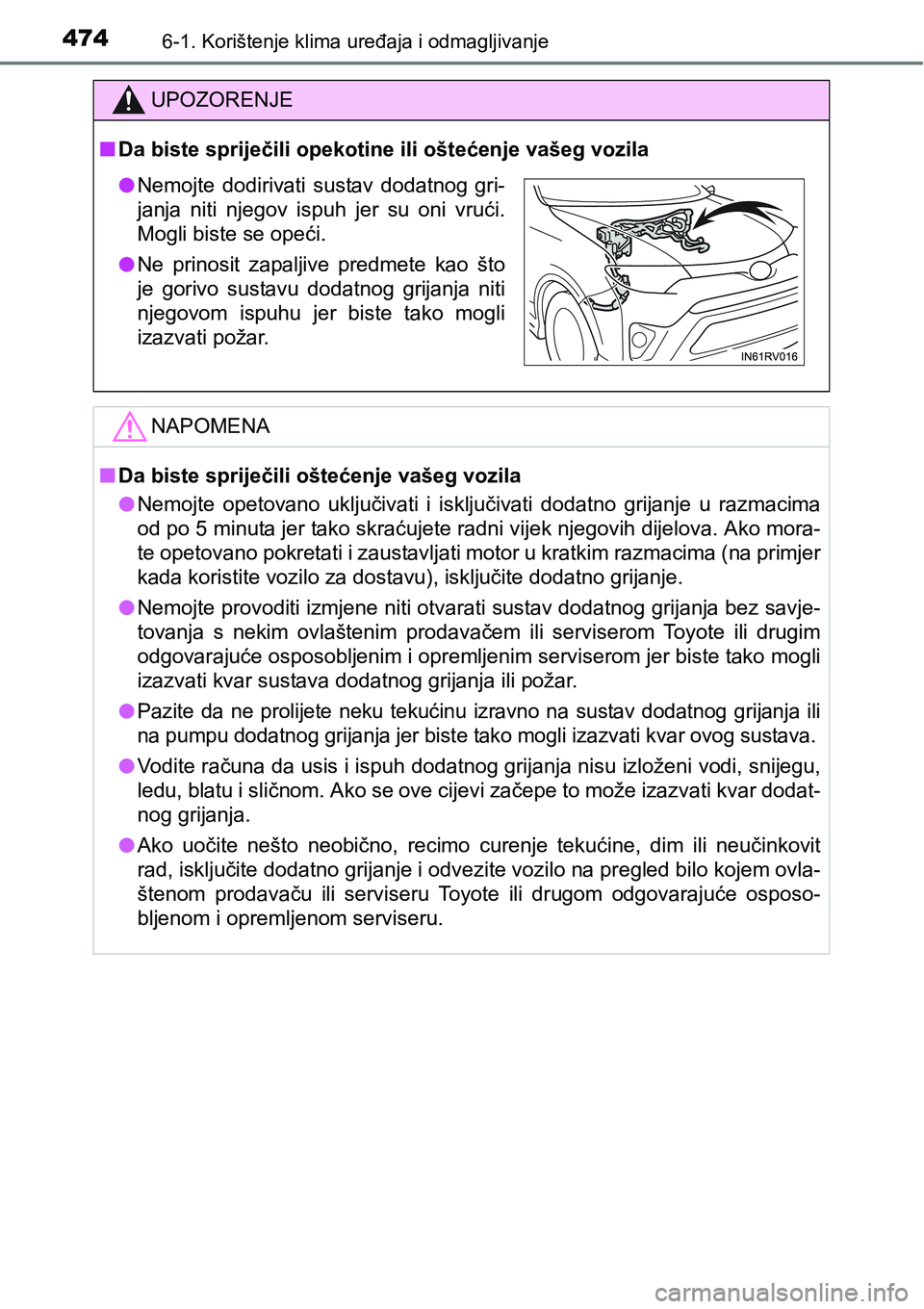

UPOZORENJE
nDa biste spriječili opekotine ili oštećenje vašeg vozila
NAPOMENA
nDa biste spriječili oštećenje vašeg vozila
lNemojte opetovano uključivati i isključivati dodatno grijanje u razmacima
od po 5 minuta jer tako skraćujete radni vijek njegovih dijelova. Ako mora-
te opetovano pokretati i zaustavljati motor u kratkim razmacima (na primjer
kada koristite vozilo za dostavu), isključite dodatno grijanje.
lNemojte provoditi izmjene niti otvarati sustav dodatnog grijanja bez savje-
tovanja s nekim ovlaštenim prodavačem ili serviserom Toyote ili drugim
odgovarajuće osposobljenim i opremljenim serviserom jer biste tako mogli
izazvati kvar sustava dodatnog grijanja ili požar.
l
Pazite da ne prolijete neku tekućinu izravno na sustav dodatnog grijanja ili
na pumpu dodatnog grijanja jer biste tako mogli izazvati kvar ovog sustava.
lVodite računa da usis i ispuh dodatnog grijanja nisu izloženi vodi, snijegu,
ledu, blatu i sličnom. Ako se ove cijevi začepe to može izazvati kvar dodat-
nog grijanja.
lAko uočite nešto neobično, recimo curenje tekućine, dim ili neučinkovit
rad, isključite dodatno grijanje i odvezite vozilo na pregled bilo kojem ovla-
štenom prodavaču ili serviseru Toyote ili drugom odgovarajuće osposo-
bljenom i opremljenom serviseru.
lNemojte dodirivati sustav dodatnog gri-
janja niti njegov ispuh jer su oni vrući.
Mogli biste se opeći.
lNe prinosit zapaljive predmete kao što
je gorivo sustavu dodatnog grijanja niti
njegovom ispuhu jer biste tako mogli
izazvati požar.

475
6
6-1. Korištenje klima uređaja i odmagljivanje
Funkcije u unutrašnjosti

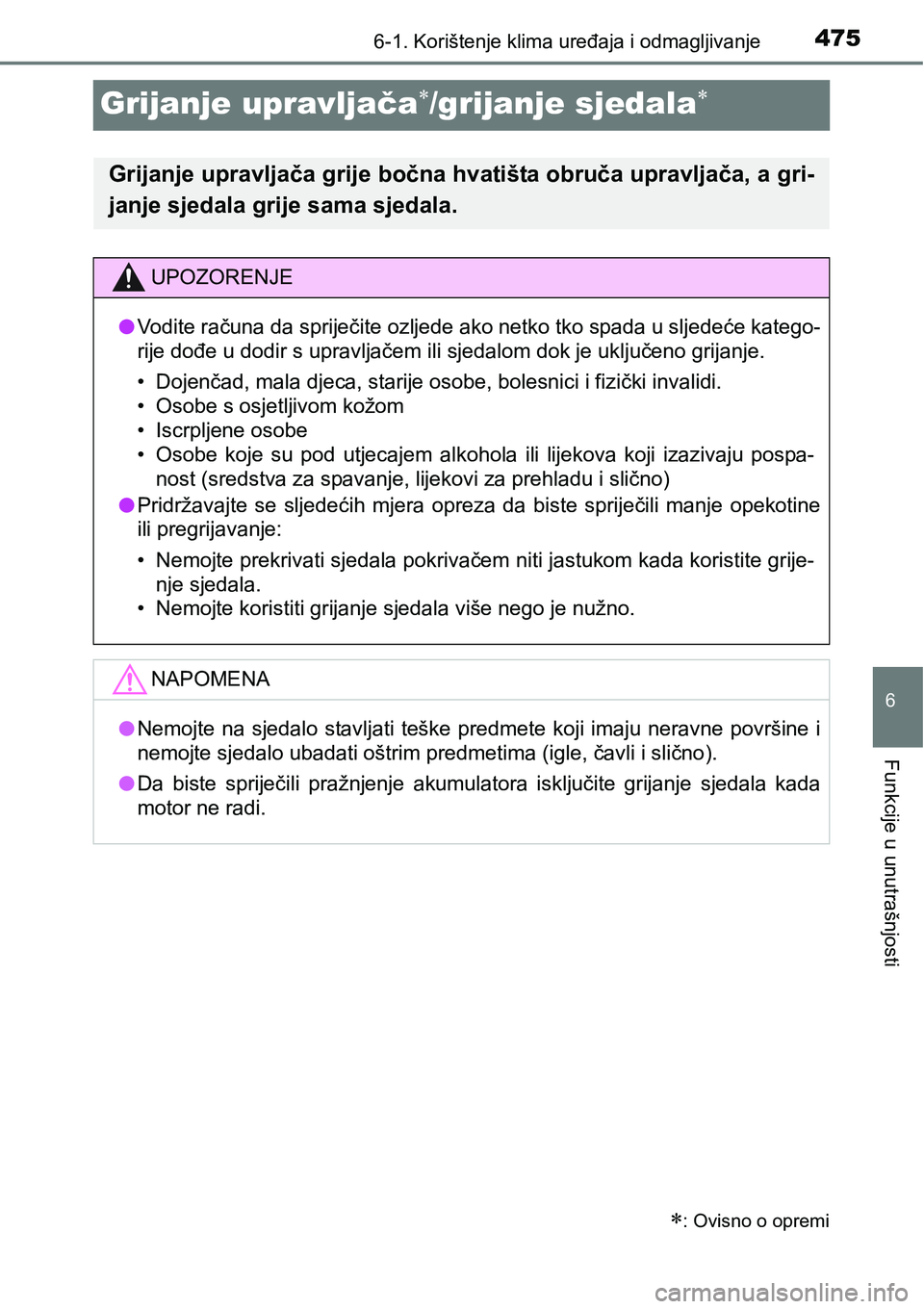

Grijanje upravljača/grijanje sjedala
: Ovisno o opremi
Grijanje upravljača grije bočna hvatišta obruča upravljača, a gri-
janje sjedala grije sama sjedala.
UPOZORENJE
lVodite računa da spriječite ozljede ako netko tko spada u sljedeće katego-
rije dođe u dodir s upravljačem ili sjedalom dok je uključeno grijanje.
• Dojenčad, mala djeca, starije osobe, bolesnici i fizički invalidi.
• Osobe s osjetljivom kožom
• Iscrpljene osobe
• Osobe koje su pod utjecajem alkohola ili lijekova koji izazivaju pospa-
nost (sredstva za spavanje, lijekovi za prehladu i slično)
lPridržavajte se sljedećih mjera opreza da biste spriječili manje opekotine
ili pregrijavanje:
• Nemojte prekrivati sjedala pokrivačem niti jastukom kada koristite grije-
nje sjedala.
• Nemojte koristiti grijanje sjedala više nego je nužno.
NAPOMENA
lNemojte na sjedalo stavljati teške predmete koji imaju neravne površine i
nemojte sjedalo ubadati oštrim predmetima (igle, čavli i slično).
lDa biste spriječili pražnjenje akumulatora isključite grijanje sjedala kada
motor ne radi.

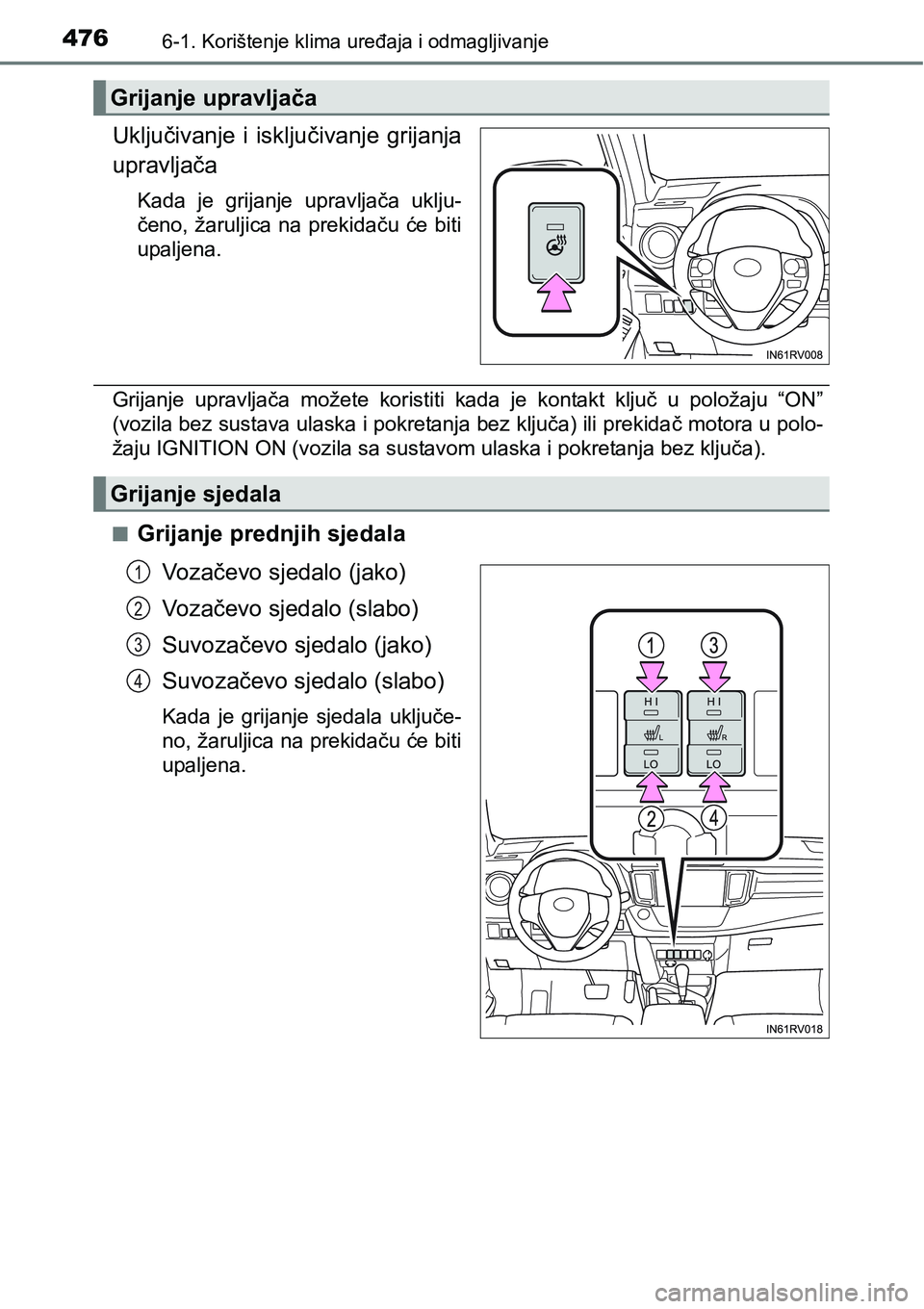

4766-1. Korištenje klima uređaja i odmagljivanje
Uključivanje i isključivanje grijanja
upravljača
Kada je grijanje upravljača uklju-
čeno, žaruljica na prekidaču će biti
upaljena.
Grijanje upravljača možete koristiti kada je kontakt ključ u položaju “ON”
(vozila bez sustava ulaska i pokretanja bez ključa) ili prekidač motora u polo-
žaju IGNITION ON (vozila sa sustavom ulaska i pokretanja bez ključa).
n
Grijanje prednjih sjedala
Vozačevo sjedalo (jako)
Vozačevo sjedalo (slabo)
Suvozačevo sjedalo (jako)
Suvozačevo sjedalo (slabo)
Kada je grijanje sjedala uključe-
no, žaruljica na prekidaču će biti
upaljena.
Grijanje upravljača
Grijanje sjedala
1
2
3
4

4776-1. Korištenje klima uređaja i odmagljivanje
6
Funkcije u unutrašnjosti

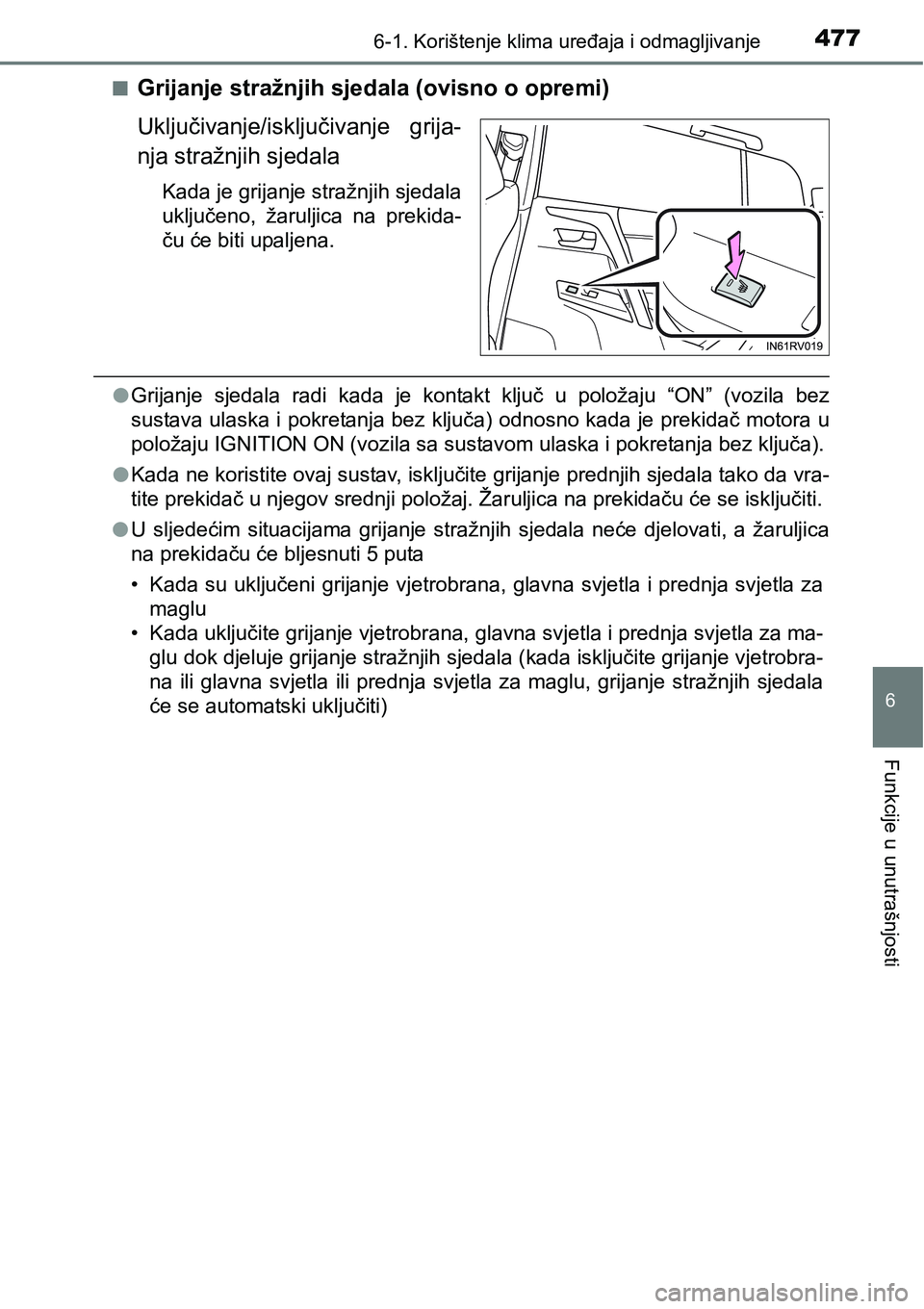

nGrijanje stražnjih sjedala (ovisno o opremi)
Uključivanje/isključivanje grija-
nja stražnjih sjedala
Kada je grijanje stražnjih sjedala
uključeno, žaruljica na prekida-
ču će biti upaljena.
lGrijanje sjedala radi kada je kontakt ključ u položaju “ON” (vozila bez
sustava ulaska i pokretanja bez ključa) odnosno kada je prekidač motora u
položaju IGNITION ON (vozila sa sustavom ulaska i pokretanja bez ključa).
lKada ne koristite ovaj sustav, isključite grijanje prednjih sjedala tako da vra-
tite prekidač u njegov srednji položaj. Žaruljica na prekidaču će se isključiti.
lU sljedećim situacijama grijanje stražnjih sjedala neće djelovati, a žaruljica
na prekidaču će bljesnuti 5 puta
• Kada su uključeni grijanje vjetrobrana, glavna svjetla i prednja svjetla za
maglu
• Kada uključite grijanje vjetrobrana, glavna svjetla i prednja svjetla za ma-
glu dok djeluje grijanje stražnjih sjedala (kada isključite grijanje vjetrobra-
na ili glavna svjetla ili prednja svjetla za maglu, grijanje stražnjih sjedala
će se automatski uključiti)

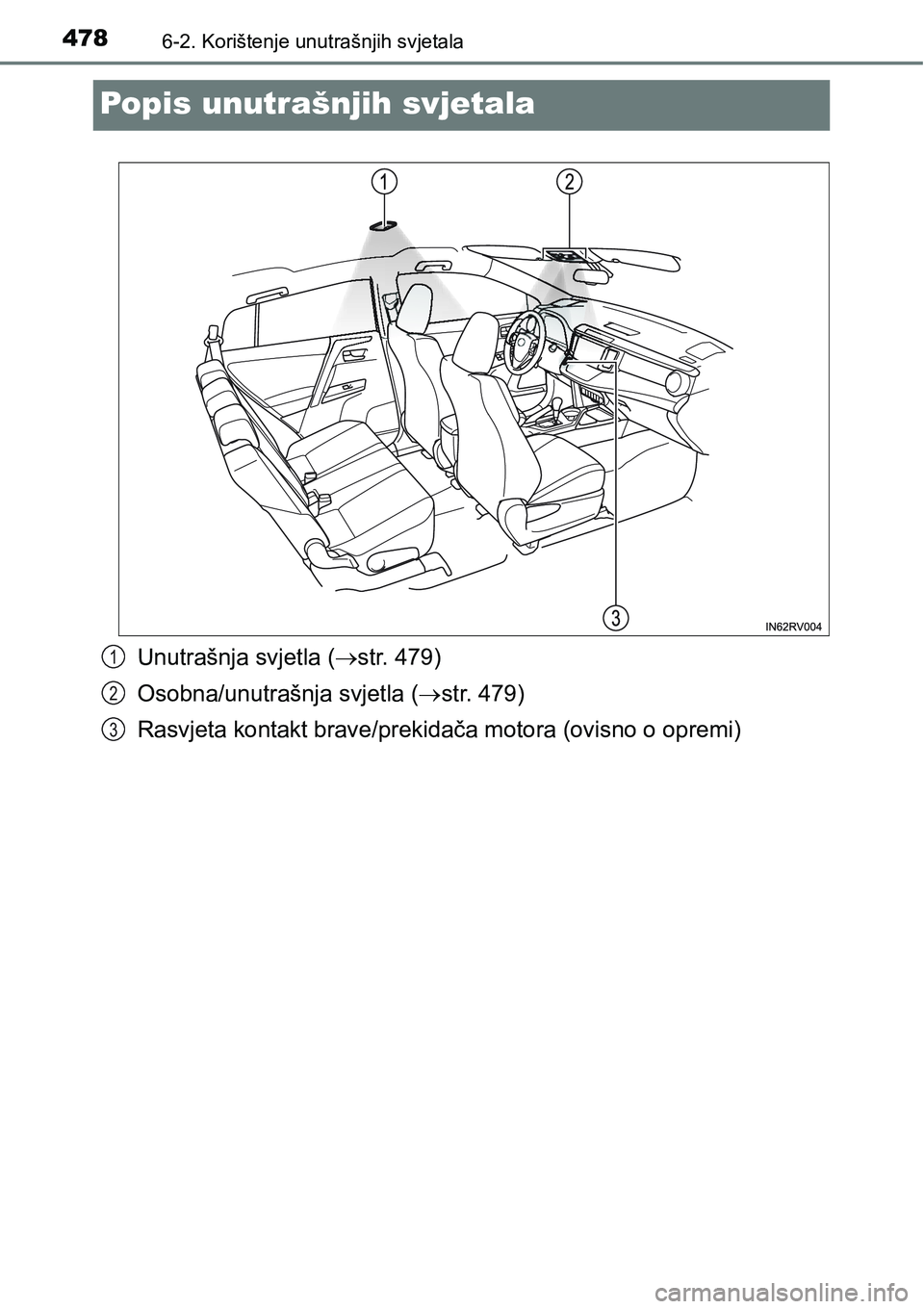

4786-2. Korištenje unutrašnjih svjetala
Popis unutrašnjih svjetala
Unutrašnja svjetla (str. 479)
Osobna/unutrašnja svjetla (str. 479)
Rasvjeta kontakt brave/prekidača motora (ovisno o opremi)1
2
3
