TOYOTA RAV4 2017 Brugsanvisning (in Danish)

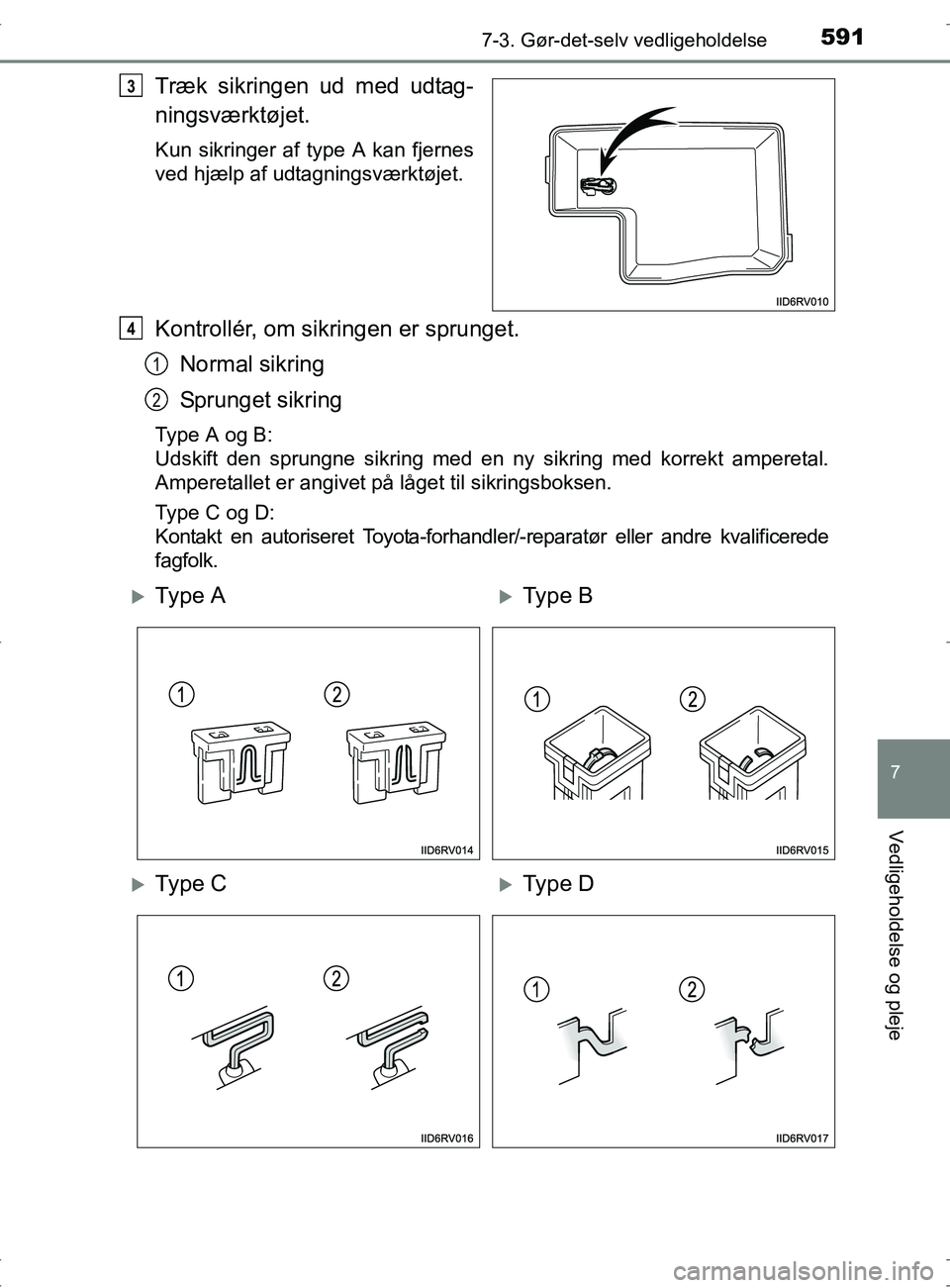

5917-3. Gør-det-selv vedligeholdelse
OM42753DK
7
Vedligeholdelse og pleje
Træk sikringen ud med udtag-
ningsværktøjet.
Kun sikringer af type A kan fjernes
ved hjælp af udtagningsværktøjet.
Kontrollér, om sikringen er sprunget.Normal sikring
Sprunget sikring
Type A og B:
Udskift den sprungne sikring med en ny sikring med korrekt amperetal.
Amperetallet er angivet på låget til sikringsboksen.
Type C og D:
Kontakt en autoriseret Toyota-forhandler/-reparatør eller andre kvalificerede
fagfolk.
3
4
1
2
Ty p e AType B
Ty p e CType D
OM42753DK.book Page 591 Wednesday, September 7, 2016 2:13 PM

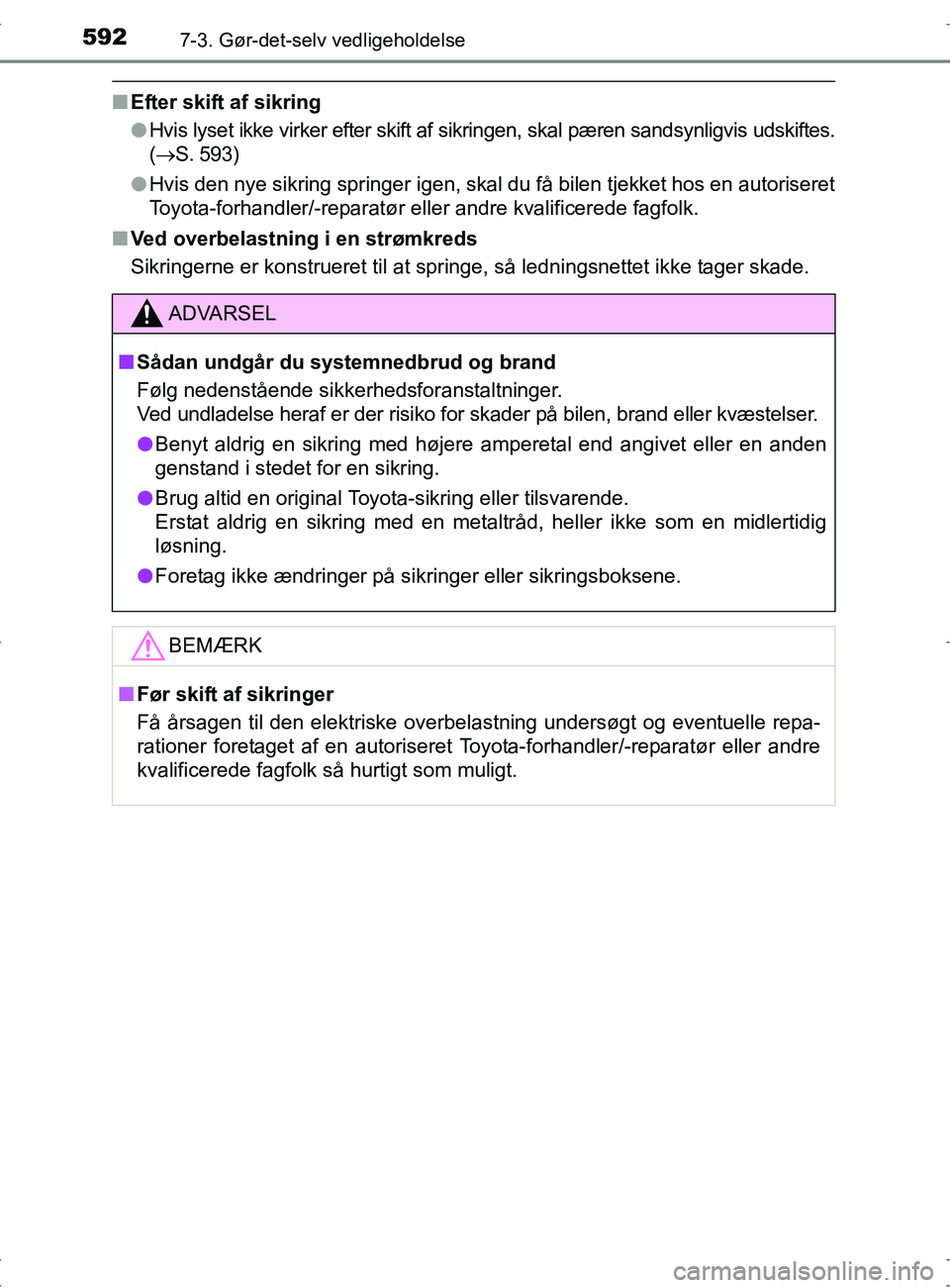

5927-3. Gør-det-selv vedligeholdelse
OM42753DK
nEfter skift af sikring
lHvis lyset ikke virker efter skift af sikringen, skal pæren sandsynligvis udskiftes.
( S. 593)
l Hvis den nye sikring springer igen, skal du få bilen tjekket hos en autoriseret
Toyota-forhandler/-reparatør el ler andre kvalificerede fagfolk.
n Ved overbelastning i en strømkreds
Sikringerne er konstrueret til at springe, så ledningsnettet ikke tager skade.
ADVARSEL
nSådan undgår du systemnedbrud og brand
Følg nedenstående sikkerhedsforanstaltninger.
Ved undladelse heraf er der risiko for skader på bilen, brand eller kvæstelser.
l Benyt aldrig en sikring med højere amperetal end angivet eller en anden
genstand i stedet for en sikring.
l Brug altid en original Toyota-sikring eller tilsvarende.
Erstat aldrig en sikring med en metalt råd, heller ikke som en midlertidig
løsning.
l Foretag ikke ændringer på sikringer eller sikringsboksene.
BEMÆRK
nFør skift af sikringer
Få årsagen til den elektriske overbelastning undersøgt og eventuelle repa-
rationer foretaget af en autoriseret Toyota-forhandler/-reparatør eller andre
kvalificerede fagfolk så hurtigt som muligt.
OM42753DK.book Page 592 Wednesday, September 7, 2016 2:13 PM

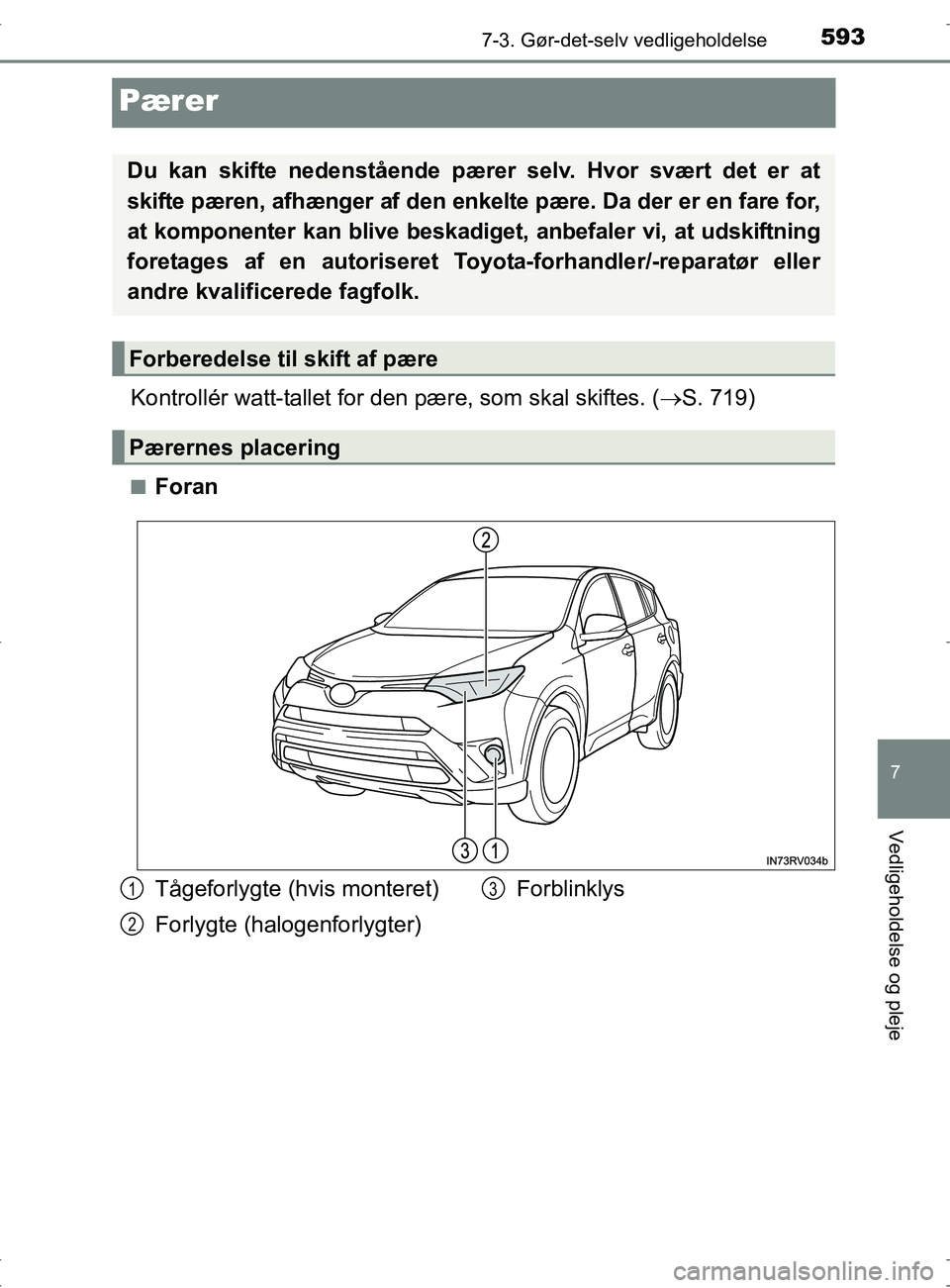

5937-3. Gør-det-selv vedligeholdelse
OM42753DK
7
Vedligeholdelse og pleje
Pærer
Kontrollér watt-tallet for den pære, som skal skiftes. ( S. 719)
nForan
Du kan skifte nedenstående pærer selv. Hvor svært det er at
skifte pæren, afhænger af den enkel te pære. Da der er en fare for,
at komponenter kan blive beskadig et, anbefaler vi, at udskiftning
foretages af en autoriseret Toyota-forhandler/-reparatør eller
andre kvalificerede fagfolk.
Forberedelse til skift af pære
Pærernes placering
Tågeforlygte (hvis monteret)
Forlygte (halogenforlygter) Forblinklys1
2
3
OM42753DK.book Page 593 Wednesday, September 7, 2016 2:13 PM

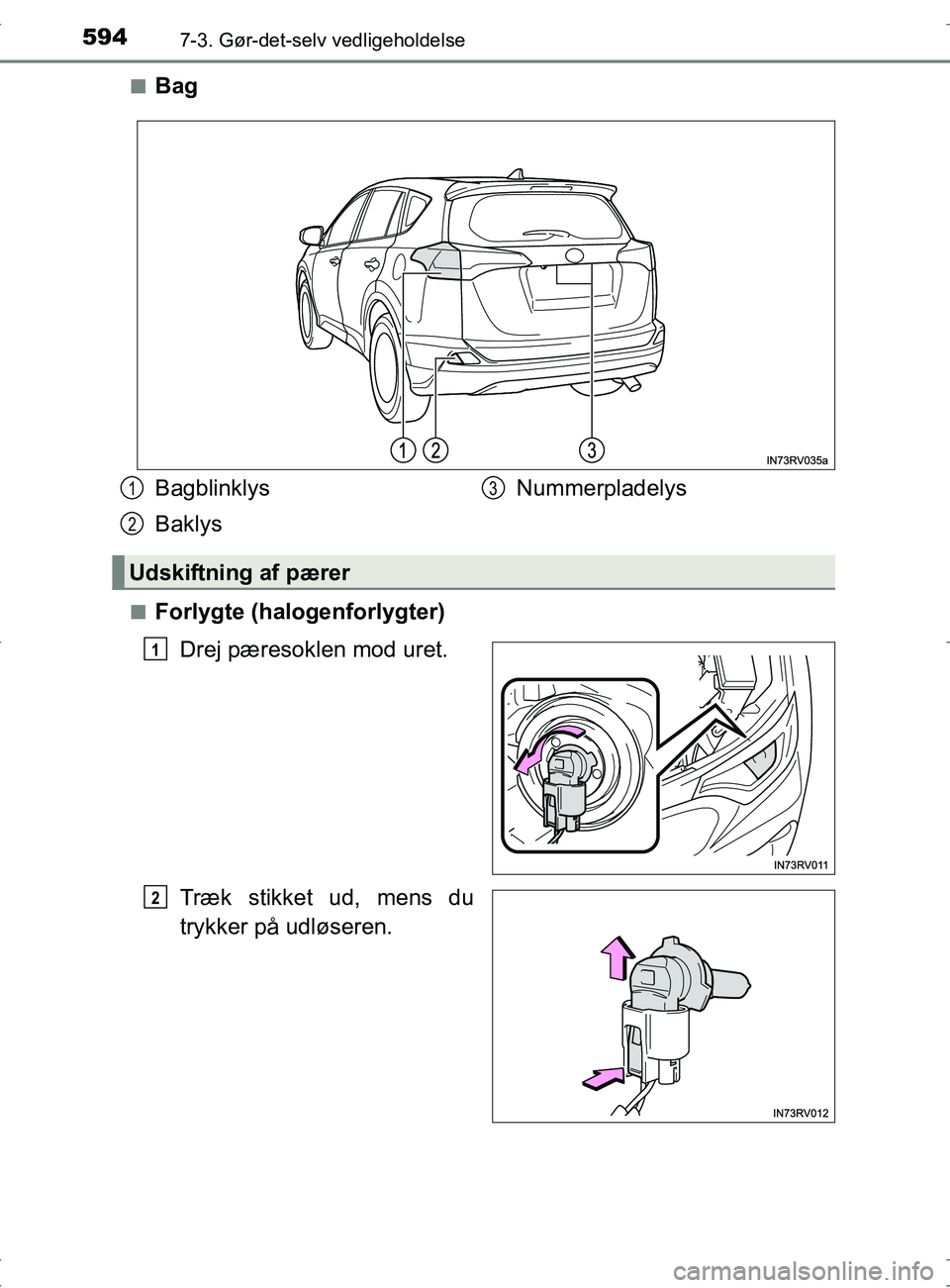

5947-3. Gør-det-selv vedligeholdelse
OM42753DKn
Bag
nForlygte (halogenforlygter)
Drej pæresoklen mod uret.
Træk stikket ud, mens du
trykker på udløseren.
Bagblinklys
Baklys Nummerpladelys
Udskiftning af pærer
1
2
3
1
2
OM42753DK.book Page 594 Wednesday, September 7, 2016 2:13 PM

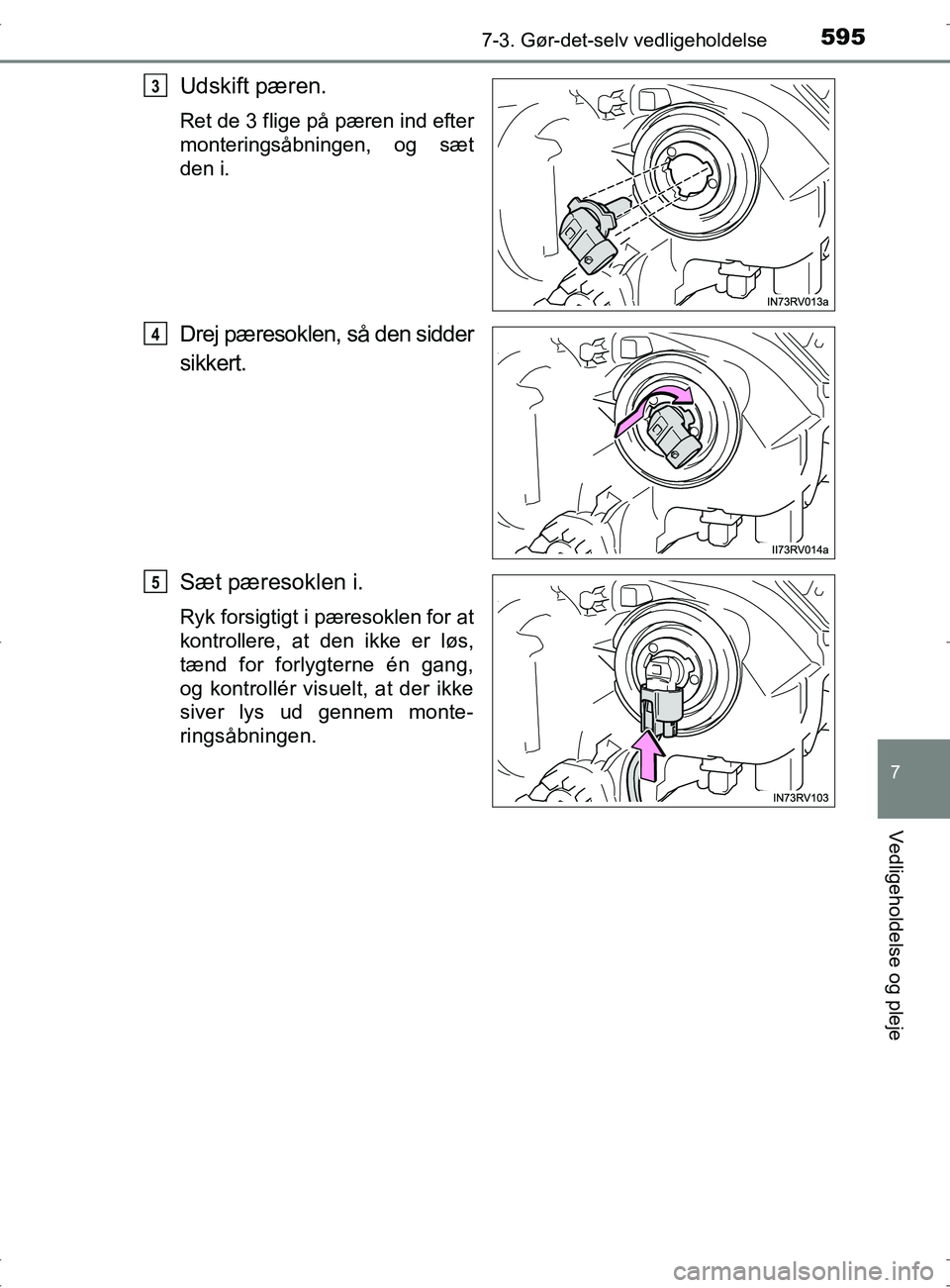

5957-3. Gør-det-selv vedligeholdelse
OM42753DK
7
Vedligeholdelse og pleje
Udskift pæren.
Ret de 3 flige på pæren ind efter
monteringsåbningen, og sæt
den i.
Drej pæresoklen, så den sidder
sikkert.
Sæt pæresoklen i.
Ryk forsigtigt i pæresoklen for at
kontrollere, at den ikke er løs,
tænd for forlygterne én gang,
og kontrollér visuelt, at der ikke
siver lys ud gennem monte-
ringsåbningen.
3
4
5
OM42753DK.book Page 595 Wednesday, September 7, 2016 2:13 PM

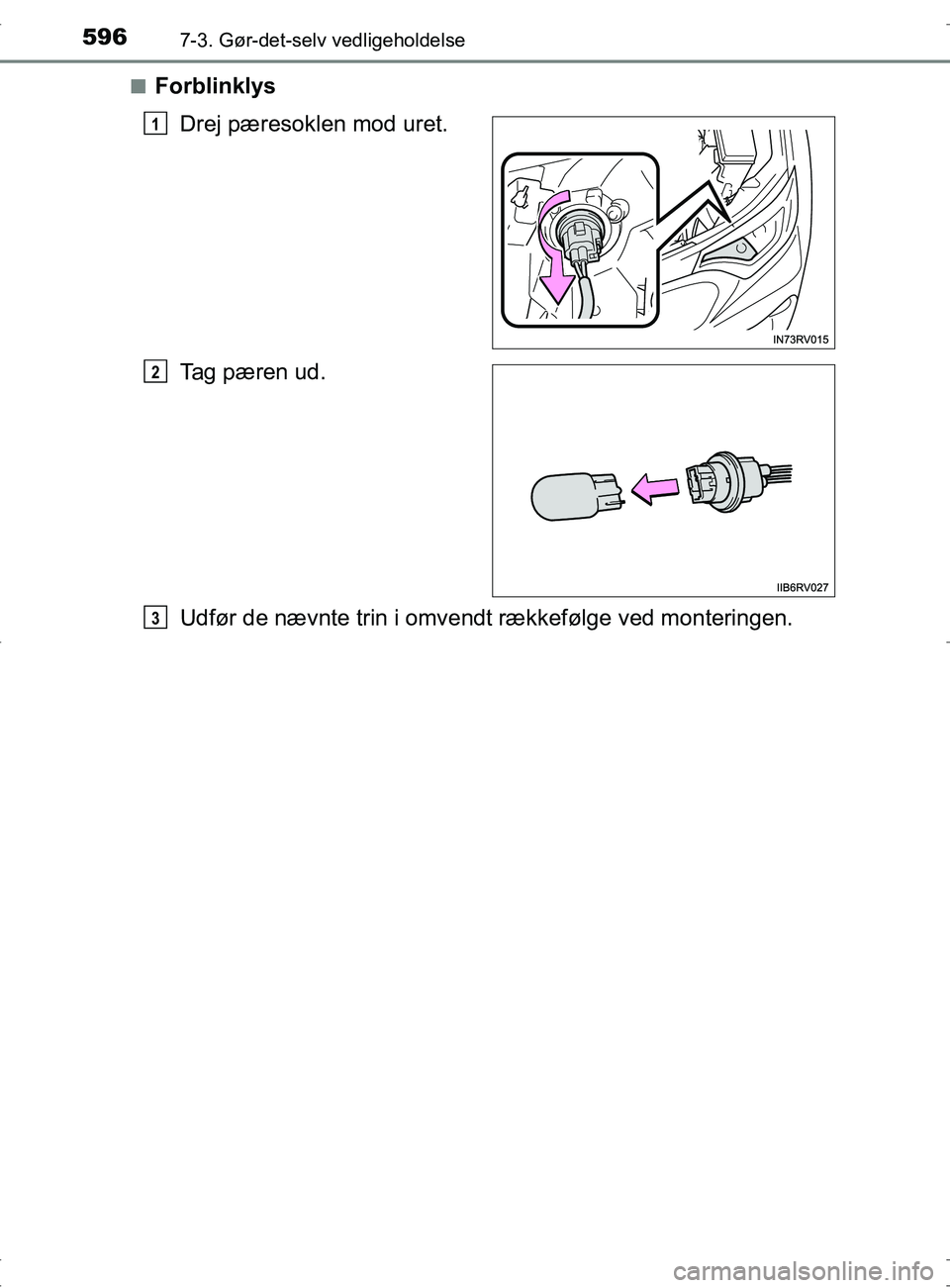

5967-3. Gør-det-selv vedligeholdelse
OM42753DKn
Forblinklys
Drej pæresoklen mod uret.
Tag pæren ud.
Udfør de nævnte trin i omvendt rækkefølge ved monteringen.
1
2
3
OM42753DK.book Page 596 Wednesday, September 7, 2016 2:13 PM

5977-3. Gør-det-selv vedligeholdelse
OM42753DK
7
Vedligeholdelse og pleje

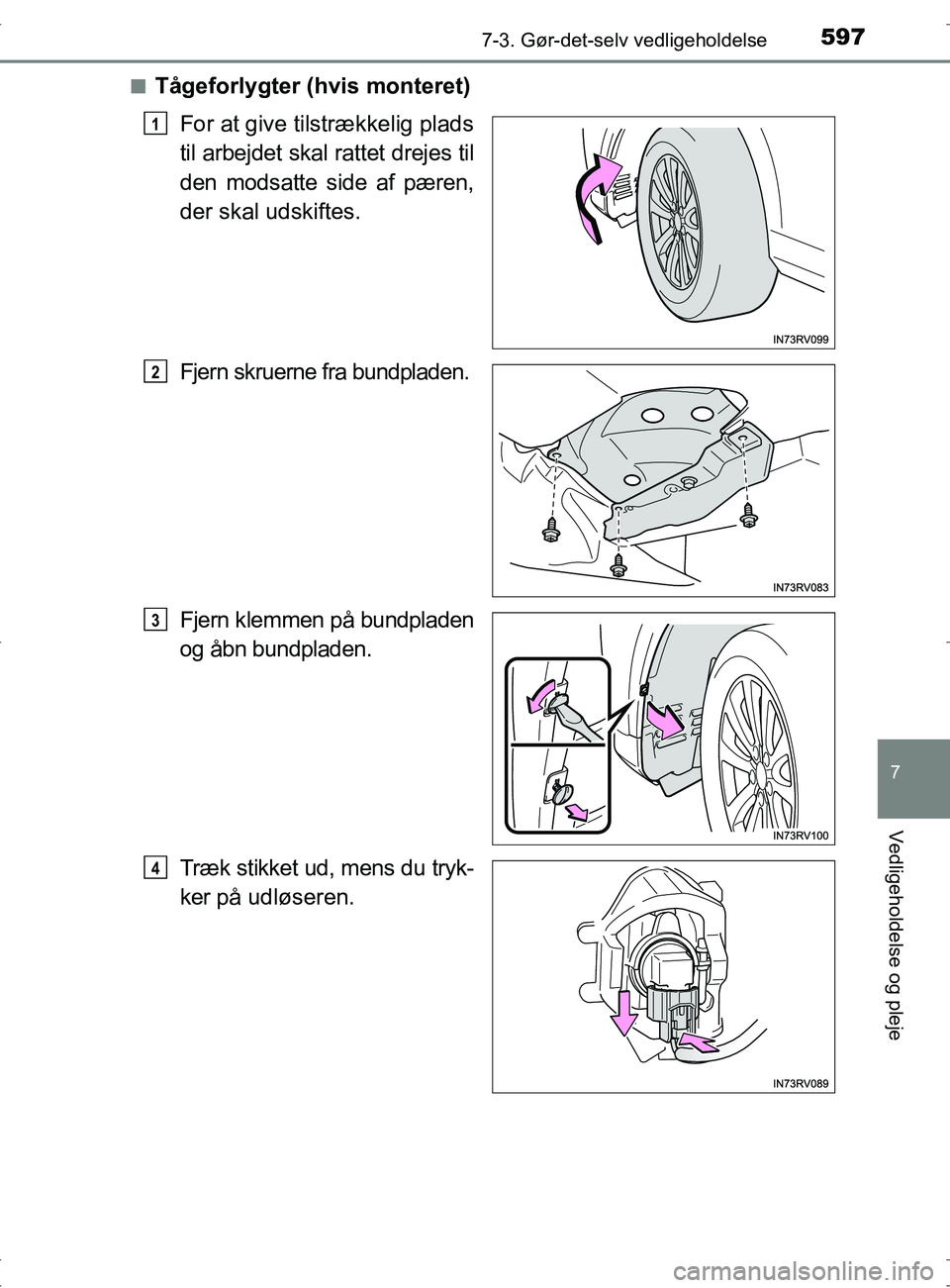

nTågeforlygter (hvis monteret)For at give tilstrækkelig plads
til arbejdet skal rattet drejes til
den modsatte side af pæren,
der skal udskiftes.
Fjern skruerne fra bundpladen.
Fjern klemmen på bundpladen
og åbn bundpladen.
Træk stikket ud, mens du tryk-
ker på udløseren.
1
2
3
4
OM42753DK.book Page 597 Wednesday, September 7, 2016 2:13 PM

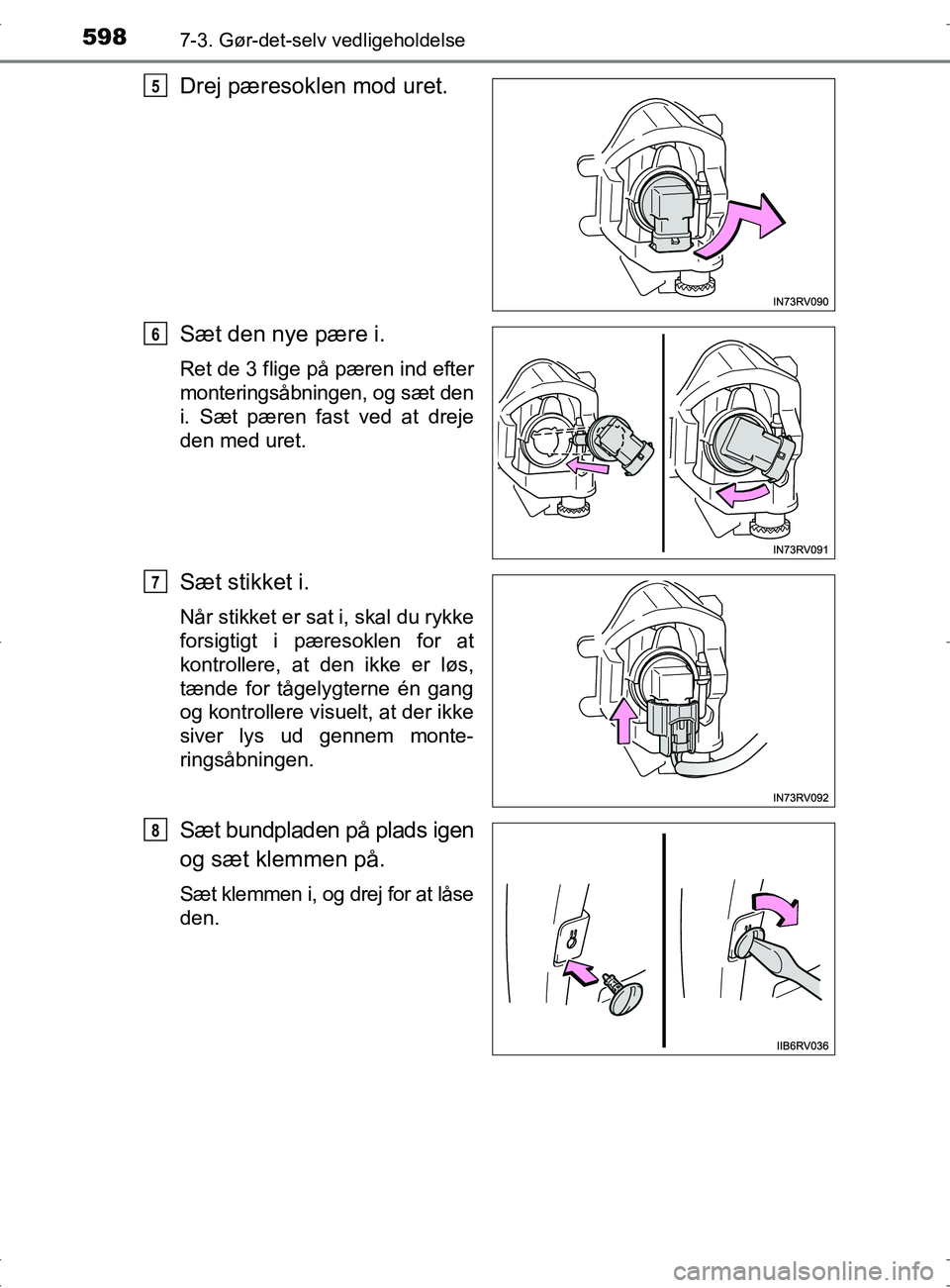

5987-3. Gør-det-selv vedligeholdelse
OM42753DK
Drej pæresoklen mod uret.
Sæt den nye pære i.
Ret de 3 flige på pæren ind efter
monteringsåbningen, og sæt den
i. Sæt pæren fast ved at dreje
den med uret.
Sæt stikket i.
Når stikket er sat i, skal du rykke
forsigtigt i pæresoklen for at
kontrollere, at den ikke er løs,
tænde for tågelygterne én gang
og kontrollere visuelt, at der ikke
siver lys ud gennem monte-
ringsåbningen.
Sæt bundpladen på plads igen
og sæt klemmen på.
Sæt klemmen i, og drej for at låse
den.
5
6
7
8
OM42753DK.book Page 598 Wednesday, September 7, 2016 2:13 PM

5997-3. Gør-det-selv vedligeholdelse
OM42753DK
7
Vedligeholdelse og pleje
Sæt bundpladen på plads igen
og montér skruerne.
Kontrollér, at kofangerbeklæd-
ningen sidder fast på indersiden
af kofangeren.
n
Bagblinklys Åbn bagklappen, fjern boltene,
og fjern lampen ved at trække
den direkte bagud.
Drej pæresoklen mod uret.
Tag pæren ud.
Udfør de nævnte trin i omvendt rækkefølge ved monteringen.
9
1
2
3
4
OM42753DK.book Page 599 Wednesday, September 7, 2016 2:13 PM

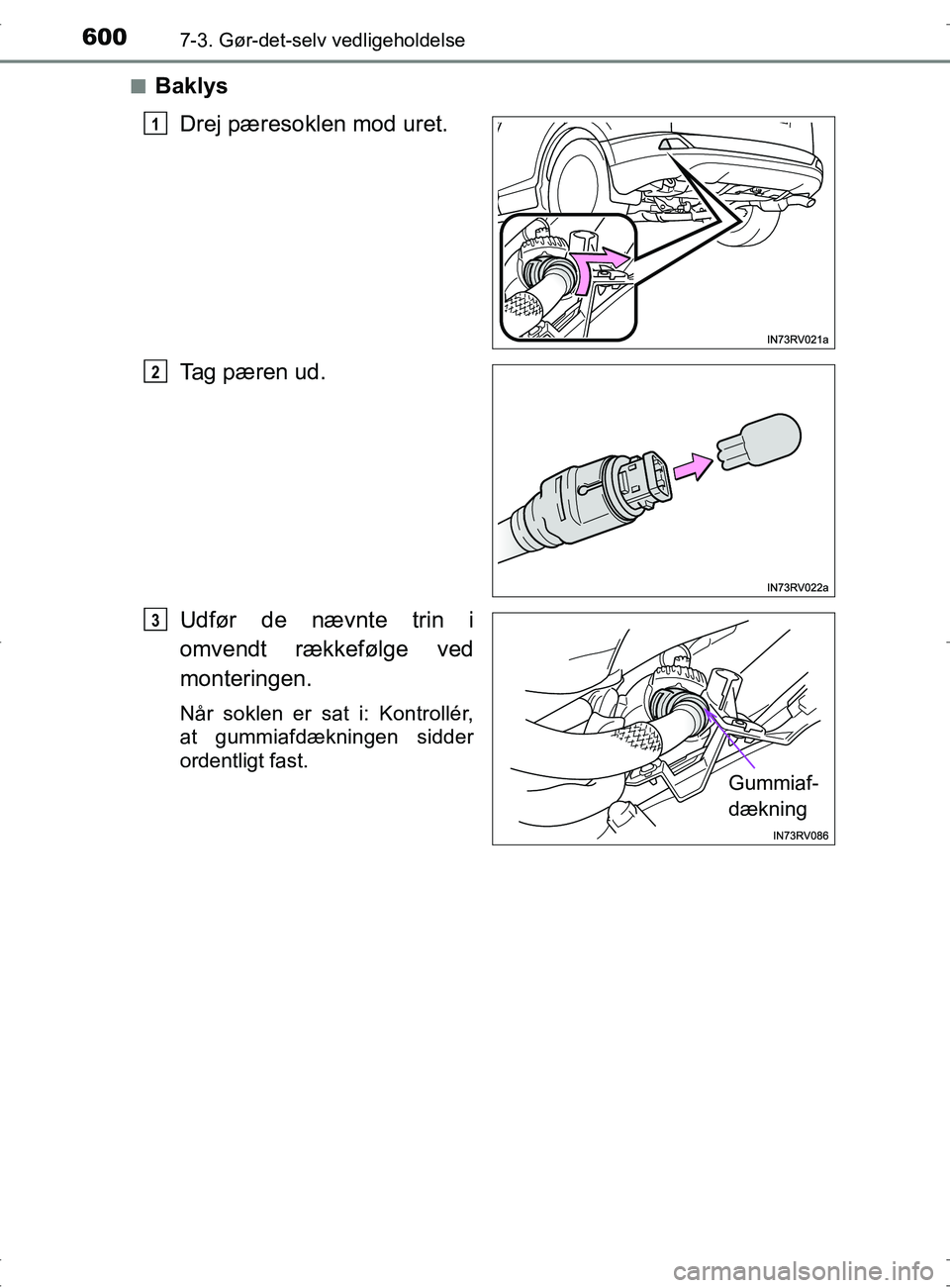

6007-3. Gør-det-selv vedligeholdelse
OM42753DKn
Baklys
Drej pæresoklen mod uret.
Tag pæren ud.
Udfør de nævnte trin i
omvendt rækkefølge ved
monteringen.
Når soklen er sat i: Kontrollér,
at gummiafdækningen sidder
ordentligt fast.
1
2
Gummiaf-
dækning
3
OM42753DK.book Page 600 Wednesday, September 7, 2016 2:13 PM
