sensor TOYOTA RAV4 2017 Bruksanvisningar (in Swedish)

103
3

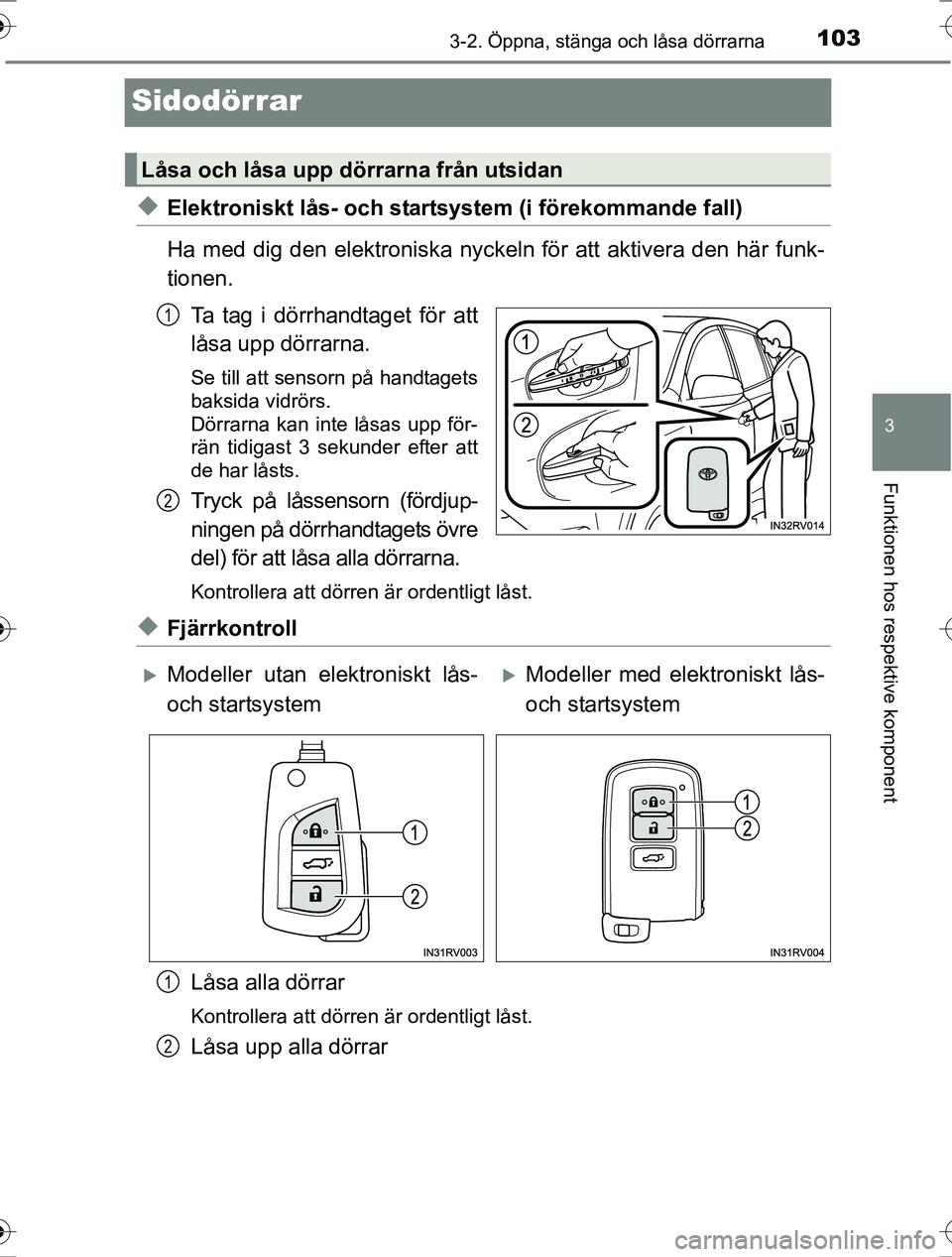

3-2. Öppna, stänga och låsa dörrarna
Funktionen hos respektive komponent
OM42753SE
Sidodörrar
uElektroniskt lås- och startsystem (i förekommande fall)
Ha med dig den elektroniska nyckeln för att aktivera den här funk-
tionen.
Ta tag i dörrhandtaget för att
låsa upp dörrarna.
Se till att sensorn på handtagets
baksida vidrörs.
Dörrarna kan inte låsas upp för-
rän tidigast 3 sekunder efter att
de har låsts.
Tryck på låssensorn (fördjup-
ningen på dörrhandtagets övre
del) för att låsa alla dörrarna.
Kontrollera att dörren är ordentligt låst.
uFjärrkontroll
Låsa alla dörrar
Kontrollera att dörren är ordentligt låst.
Låsa upp alla dörrar
Låsa och låsa upp dörrarna från utsidan
1
2
Modeller utan elektroniskt lås-
och startsystemModeller med elektroniskt lås-
och startsystem
1
2
OM42753SE.book Page 103 Friday, August 12, 2016 10:56 AM

1043-2. Öppna, stänga och låsa dörrarna
OM42753SE

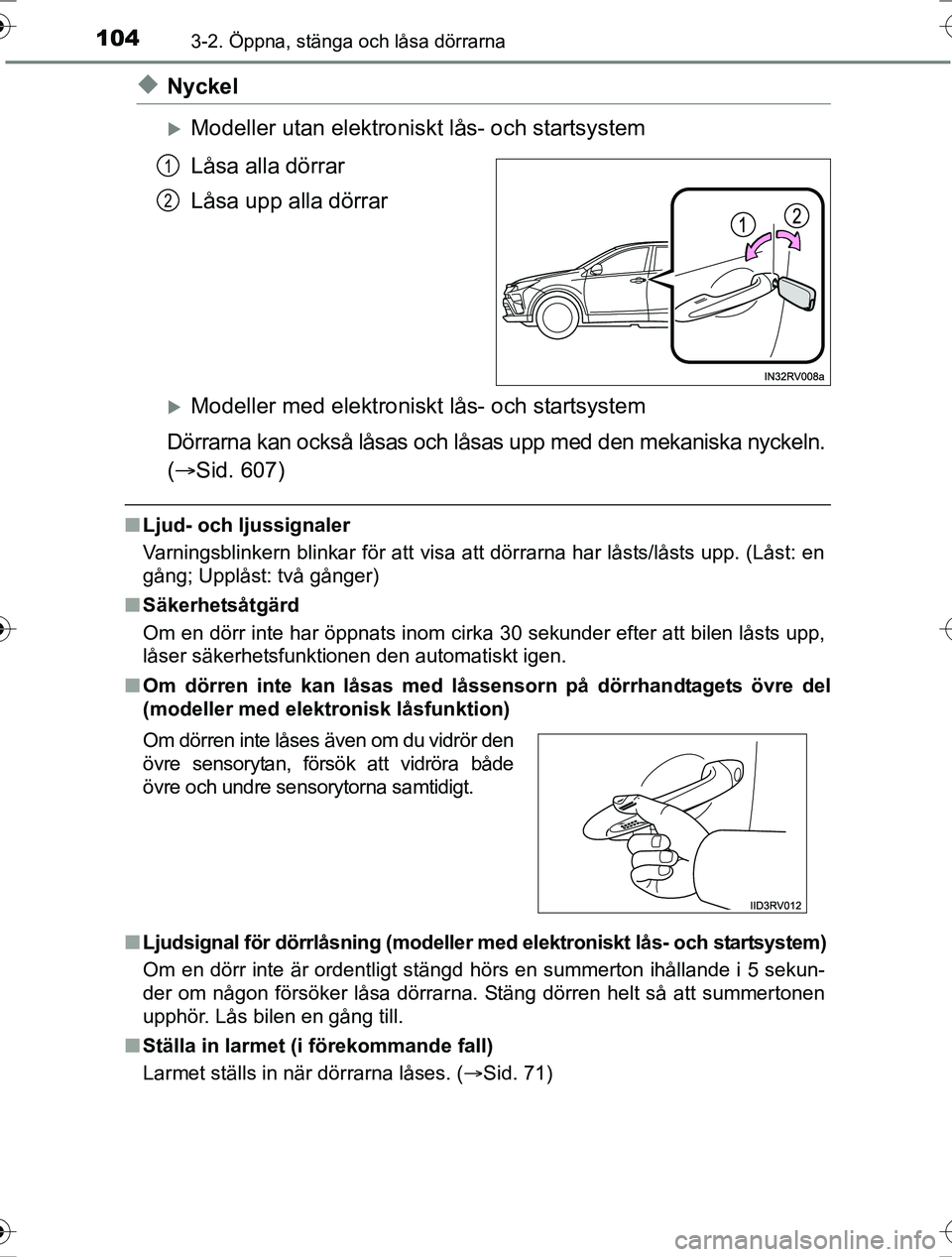

uNyckel
Modeller utan elektroniskt lås- och startsystem
Låsa alla dörrar
Låsa upp alla dörrar
Modeller med elektroniskt lås- och startsystem
Dörrarna kan också låsas och låsas upp med den mekaniska nyckeln.
(  Sid. 607)
nLjud- och ljussignaler
Varningsblinkern blinkar för att visa att dörrarna har låsts/låsts upp. (Låst: en
gång; Upplåst: två gånger)
n Säkerhetsåtgärd
Om en dörr inte har öppnats inom cirka 30 sekunder efter att bilen låsts upp,
låser säkerhetsfunktionen den automatiskt igen.
n Om dörren inte kan låsas med låssenso rn på dörrhandtagets övre del
(modeller med elektronisk låsfunktion)
n Ljudsignal för dörrlåsning (modeller me d elektroniskt lås- och startsystem)
Om en dörr inte är ordentligt stängd hörs en summerton ihållande i 5 sekun-
der om någon försöker låsa dörrarna. Stäng dörren helt så att summertonen
upphör. Lås bilen en gång till.
n Ställa in larmet (i förekommande fall)
Larmet ställs in när dörrarna låses. ( Sid. 71)
1
2
Om dörren inte låses även om du vidrör den
övre sensorytan, försök att vidröra både
övre och undre sensorytorna samtidigt.
OM42753SE.book Page 104 Friday, August 12, 2016 10:56 AM

1113-2. Öppna, stänga och låsa dörrarna
3
Funktionen hos respektive komponent
OM42753SE

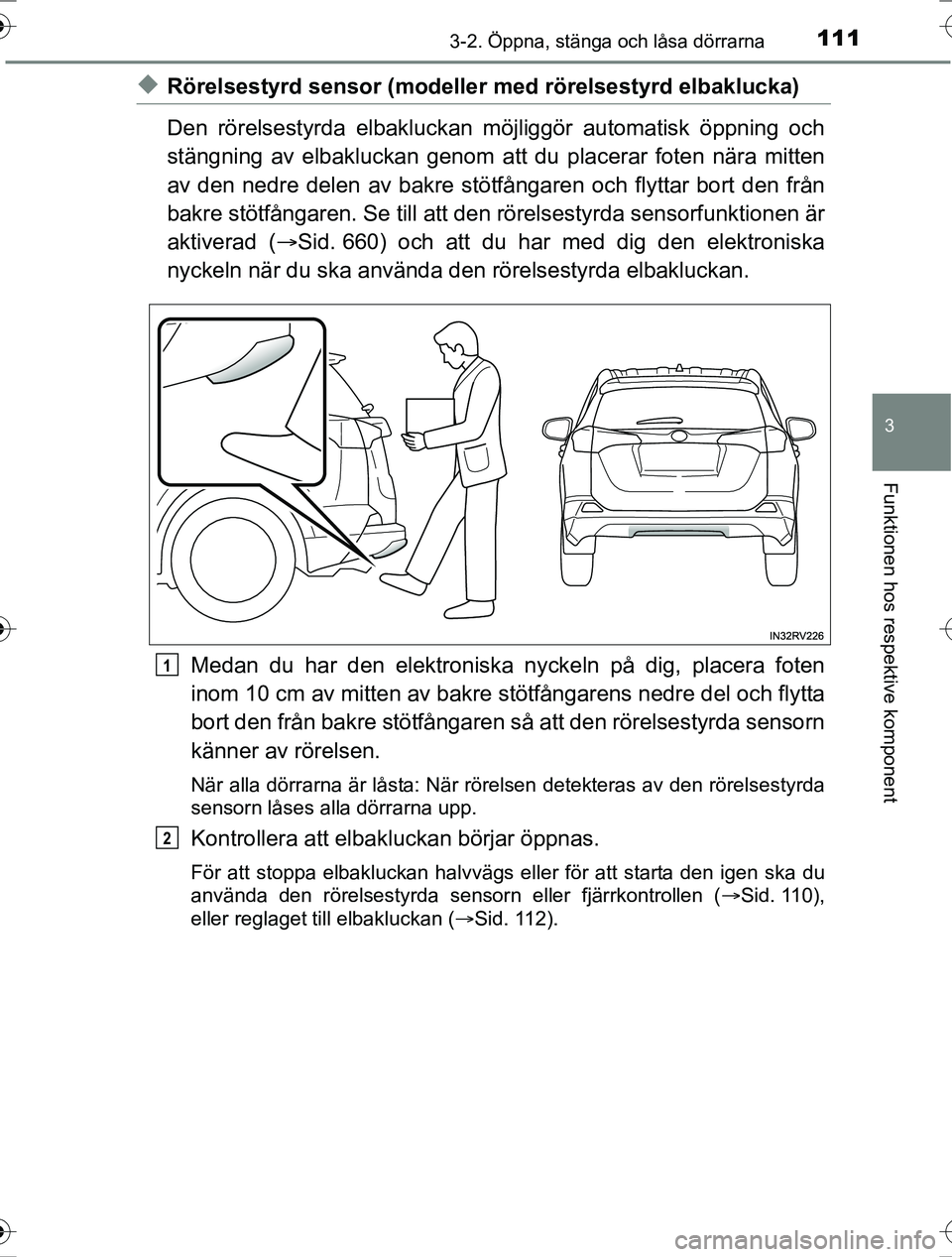

uRörelsestyrd sensor (modeller med rörelsestyrd elbaklucka)
Den rörelsestyrda elbakluckan möj liggör automatisk öppning och
stängning av elbakluckan genom att du placerar foten nära mitten
av den nedre delen av bakre stötfångaren och flyttar bort den från
bakre stötfångaren. Se till att d en rörelsestyrda sensorfunktionen är
aktiverad ( Sid. 660) och att du har med dig den elektroniska
nyckeln när du ska använda d en rörelsestyrda elbakluckan.
Medan du har den elektroniska nyckeln på dig, placera foten
inom 10 cm av mitten av bakre stötfångarens nedre del och flytta
bort den från bakre stötfångaren så att den rörelsestyrda sensorn
känner av rörelsen.
När alla dörrarna är låsta: När rörelsen detekteras av den rörelsestyrda
sensorn låses alla dörrarna upp.
Kontrollera att elbakl uckan börjar öppnas.
För att stoppa elbakluckan halvvägs eller för att starta den igen ska du
använda den rörelsestyrda sensorn eller fjärrkontrollen ( Sid. 110),
eller reglaget till elbakluckan ( Sid. 112).
1
2
OM42753SE.book Page 111 Friday, August 12, 2016 10:56 AM

1133-2. Öppna, stänga och låsa dörrarna
3
Funktionen hos respektive komponent
OM42753SE

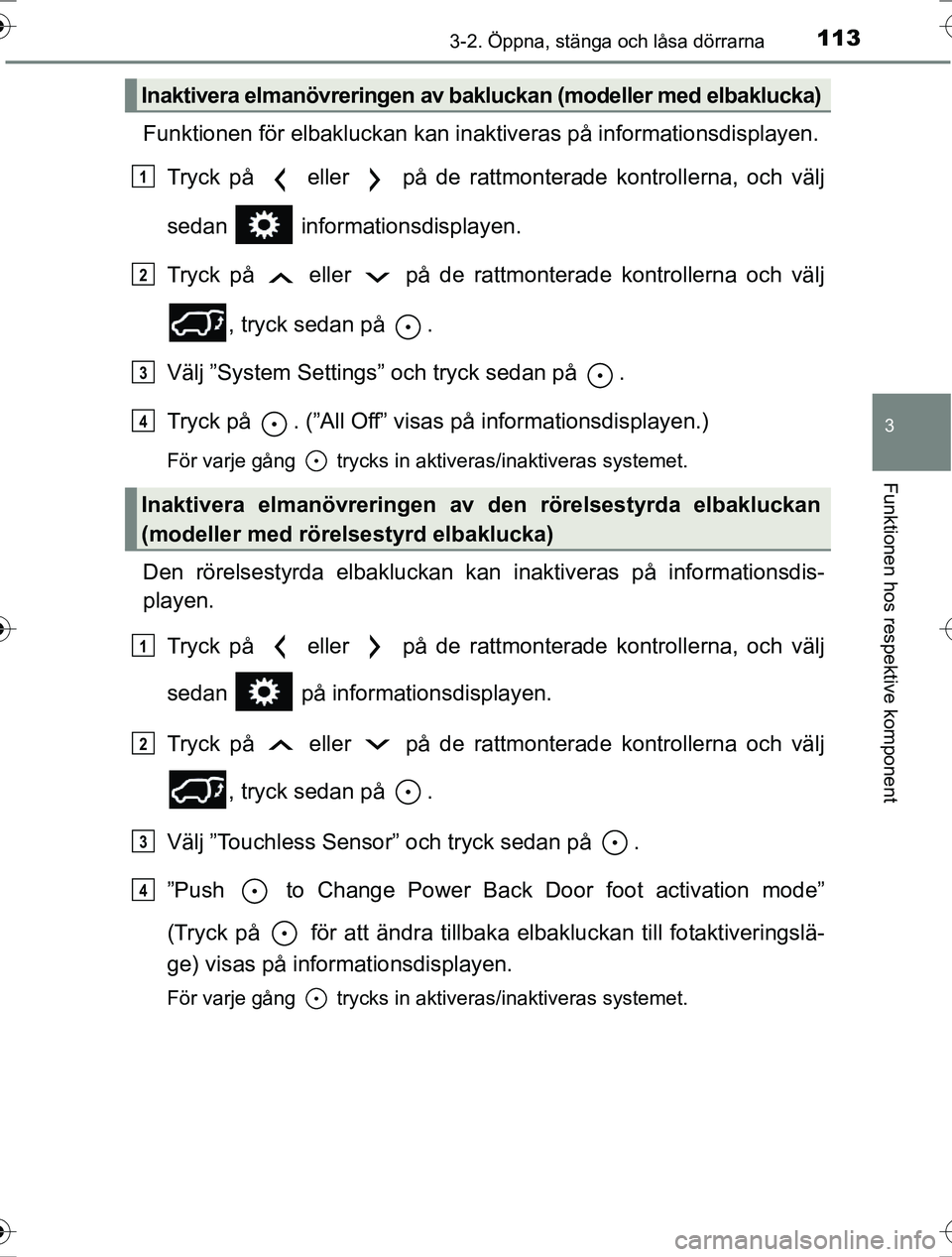

Funktionen för elbakluckan kan inaktiveras på informationsdisplayen.Tryck på eller på de ratt monterade kontrollerna, och välj
sedan informationsdisplayen.
Tryck på eller på de ratt monterade kontrollerna och välj
, tryck sedan på .
Välj ”System Settings” och tryck sedan på .
Tryck på . (”All Off” visas på informationsdisplayen.)
För varje gång trycks in aktiveras/inaktiveras systemet.
Den rörelsestyrda elbakluckan kan inaktiveras på informationsdis-
playen.
Tryck på eller på de ratt monterade kontrollerna, och välj
sedan på informationsdisplayen.
Tryck på eller på de ratt monterade kontrollerna och välj
, tryck sedan på .
Välj ”Touchless Sensor” och tryck sedan på .
”Push to Change Power Back Door foot activation mode”
(Tryck på för att ändra tillbaka elbakluckan till fotaktiveringslä-
ge) visas på informationsdisplayen.
För varje gång trycks in aktiveras/inaktiveras systemet.
Inaktivera elmanövreringen av bakl uckan (modeller med elbaklucka)
Inaktivera elmanövreringen av den rörelsestyrda elbakluckan
(modeller med rörelsestyrd elbaklucka)
1
2
3
4
1
2
3
4
OM42753SE.book Page 113 Friday, August 12, 2016 10:56 AM

1163-2. Öppna, stänga och låsa dörrarna
OM42753SE

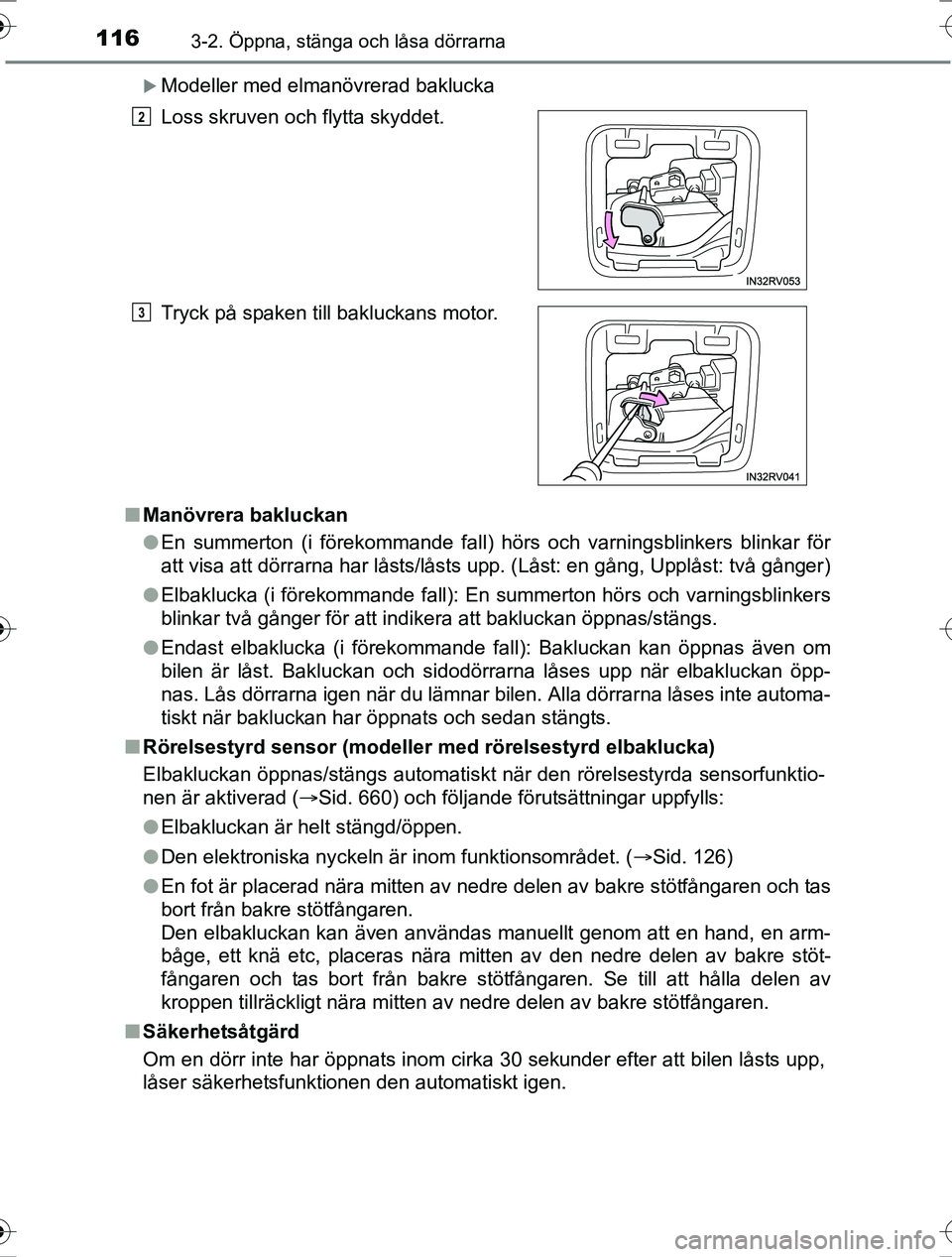

Modeller med elmanövrerad baklucka
n Manövrera bakluckan
lEn summerton (i förekommande fall) hörs och varningsblinkers blinkar för
att visa att dörrarna har låsts/låsts upp. (Låst: en gång, Upplåst: två gånger)
l Elbaklucka (i förekommande fall): En summerton hörs och varningsblinkers
blinkar två gånger för att indikera att bakluckan öppnas/stängs.
l Endast elbaklucka (i förekommande fall): Bakluckan kan öppnas även om
bilen är låst. Bakluckan och sidodörrarna låses upp när elbakluckan öpp-
nas. Lås dörrarna igen när du lämnar bilen. Alla dörrarna låses inte automa-
tiskt när bakluckan har öppnats och sedan stängts.
n Rörelsestyrd sensor (modeller med rörelsestyrd elbaklucka)
Elbakluckan öppnas/stängs automatiskt när den rörelsestyrda \
sensorfunktio-
nen är aktiverad ( Sid. 660) och följande förutsättningar uppfylls:
l Elbakluckan är helt stängd/öppen.
l Den elektroniska nyckeln är inom funktionsområdet. ( Sid. 126)
l En fot är placerad nära mitten av nedre delen av bakre stötfångaren och tas
bort från bakre stötfångaren.
Den elbakluckan kan även användas manuellt genom att en hand, en arm-
båge, ett knä etc, placeras nära mitten av den nedre delen av bakre stöt-
fångaren och tas bort från bakre stötfångaren. Se till att hålla delen av
kroppen tillräckligt nära mitten av nedre delen av bakre stötfångaren.
n Säkerhetsåtgärd
Om en dörr inte har öppnats inom cirka 30 sekunder efter att bilen låsts upp,
låser säkerhetsfunktionen den automatiskt igen.Loss skruven och flytta skyddet.
Tryck på spaken till bakluckans motor.
2
3
OM42753SE.book Page 116 Friday, August 12, 2016 10:56 AM

1173-2. Öppna, stänga och låsa dörrarna
3
Funktionen hos respektive komponent
OM42753SEn

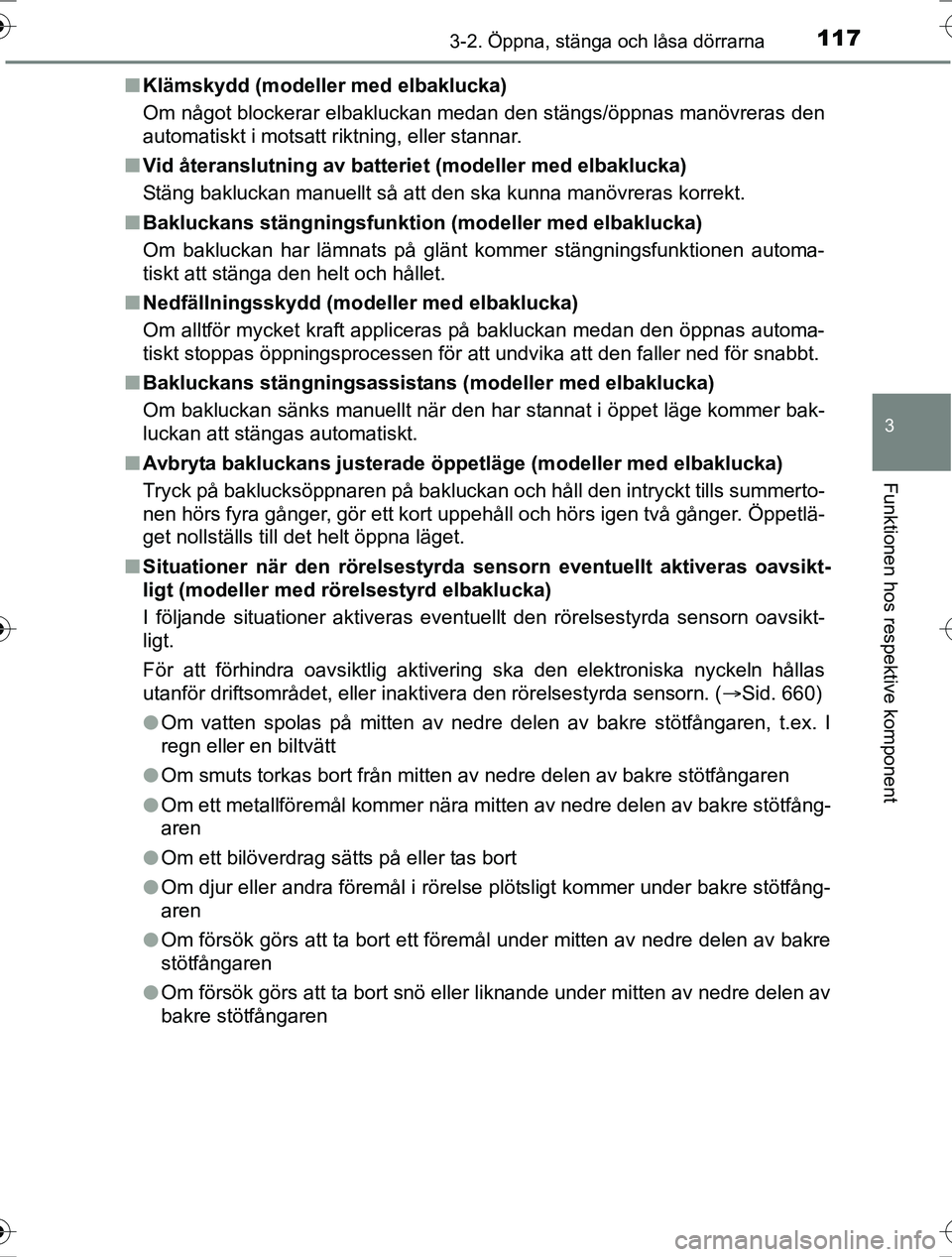

Klämskydd (modeller med elbaklucka)
Om något blockerar elbakluckan medan den stängs/öppnas manövreras den
automatiskt i motsatt riktning, eller stannar.
n Vid återanslutning av batterie t (modeller med elbaklucka)
Stäng bakluckan manuellt så att den ska kunna manövreras korrekt\
.
n Bakluckans stängningsfunktion (modeller med elbaklucka)
Om bakluckan har lämnats på glänt kommer stängningsfunktionen automa-
tiskt att stänga den helt och hållet.
n Nedfällningsskydd (modeller med elbaklucka)
Om alltför mycket kraft appliceras på bakluckan medan den öppnas automa-
tiskt stoppas öppningsprocessen för att undvika att den faller ned för sna\
bbt.
n Bakluckans stängningsassistans (modeller med elbaklucka)
Om bakluckan sänks manuellt när den har stannat i öppet läge kommer bak-
luckan att stängas automatiskt.
n Avbryta bakluckans justerade öppe tläge (modeller med elbaklucka)
Tryck på baklucksöppnaren på bakluckan och håll den intryckt tills summerto-
nen hörs fyra gånger, gör ett kort uppehåll och hörs igen två gånger. Öppetlä-
get nollställs till det helt öppna läget.
n Situationer när den rörelsestyrda sensorn eventuellt aktiveras oavsikt-
ligt (modeller med rörelsestyrd elbaklucka)
I följande situationer aktiveras eventuellt den rörelsestyrda sensorn oavsikt-
ligt.
För att förhindra oavsiktlig aktivering ska den elektroniska nyckeln hållas
utanför driftsområdet, eller inaktivera den rörelsestyrda sensorn. ( Sid. 660)
l Om vatten spolas på mitten av nedre delen av bakre stötfångaren, t.ex. I
regn eller en biltvätt
l Om smuts torkas bort från mitten av nedre delen av bakre stötfångaren
l Om ett metallföremål kommer nära mitten av nedre delen av bakre stötfång-
aren
l Om ett bilöverdrag sätts på eller tas bort
l Om djur eller andra föremål i rörelse plötsligt kommer under bakre stötfång-
aren
l Om försök görs att ta bort ett föremål under mitten av nedre delen av bakre
stötfångaren
l Om försök görs att ta bort snö eller liknande under mitten av nedre delen av
bakre stötfångaren
OM42753SE.book Page 117 Friday, August 12, 2016 10:56 AM

1183-2. Öppna, stänga och låsa dörrarna
OM42753SEn

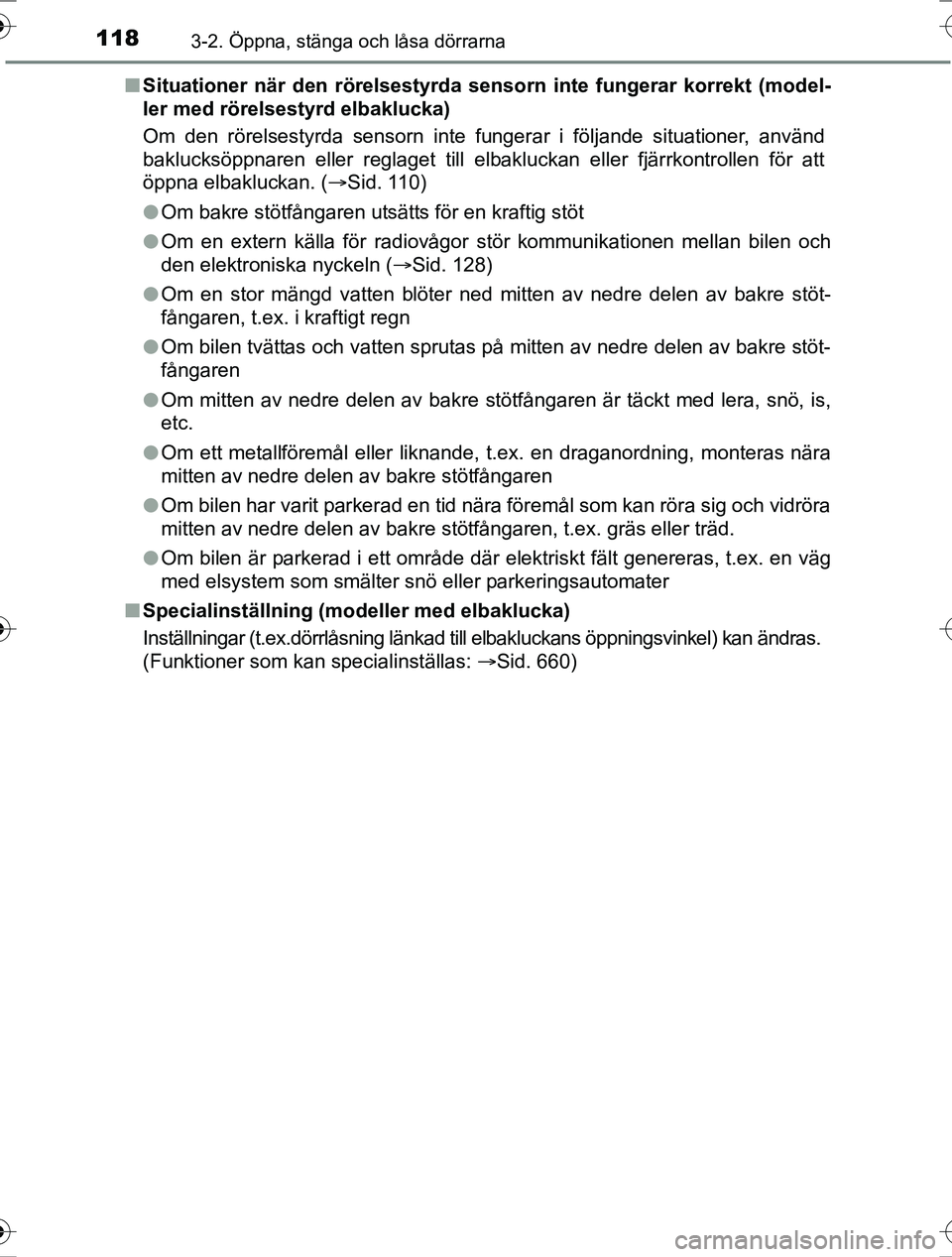

Situationer när den rörelsestyrda senso rn inte fungerar korrekt (model-
ler med rörelsestyrd elbaklucka)
Om den rörelsestyrda sensorn inte fungerar i följande situationer, använd
baklucksöppnaren eller reglaget till elbakluckan eller fjärrkontrollen för att
öppna elbakluckan. ( Sid. 110)
l Om bakre stötfångaren utsätts för en kraftig stöt
l Om en extern källa för radiovågor stör kommunikationen mellan bilen och
den elektroniska nyckeln ( Sid. 128)
l Om en stor mängd vatten blöter ned mitten av nedre delen av bakre stöt-
fångaren, t.ex. i kraftigt regn
l Om bilen tvättas och vatten sprutas på mitten av nedre delen av bakre stöt-
fångaren
l Om mitten av nedre delen av bakre stötfångaren är täckt med lera, snö, is,
etc.
l Om ett metallföremål eller liknande, t.ex. en draganordning, monteras nära
mitten av nedre delen av bakre stötfångaren
l Om bilen har varit parkerad en tid nära föremål som kan röra sig och vidröra
mitten av nedre delen av bakre stötfångaren, t.ex. gräs eller träd.
l Om bilen är parkerad i ett område där elektriskt fält genereras, t.ex. en väg
med elsystem som smälter snö eller parkeringsautomater
n Specialinställning (modeller med elbaklucka)
Inställningar (t.ex.dörrlåsning länkad till elbakluckans öppningsvinkel) kan ändras.
(Funktioner som kan specialinställas: Sid. 660)
OM42753SE.book Page 118 Friday, August 12, 2016 10:56 AM

1233-2. Öppna, stänga och låsa dörrarna
3
Funktionen hos respektive komponent
OM42753SE

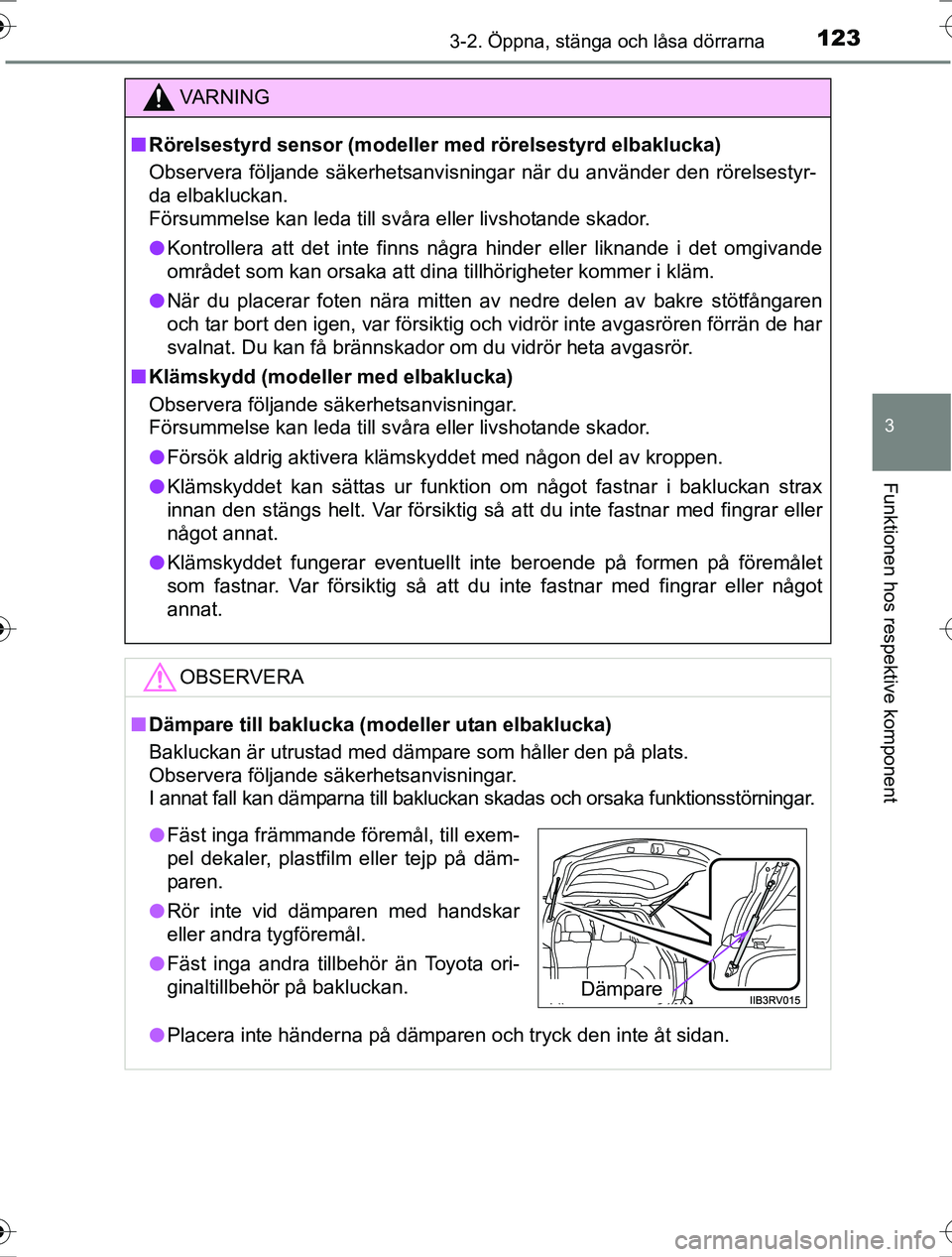

VA R N I N G
nRörelsestyrd sensor (modeller med rörelsestyrd elbaklucka)
Observera följande säkerhetsanvisningar när du använder den rörelsestyr-
da elbakluckan.
Försummelse kan leda till svåra eller livshotande skador.
l Kontrollera att det inte finns några hinder eller liknande i det omgivande
området som kan orsaka att dina tillhörigheter kommer i kläm.
l När du placerar foten nära mitten av nedre delen av bakre stötfångaren
och tar bort den igen, var försiktig och vidrör inte avgasrören förrän\
de har
svalnat. Du kan få brännskador om du vidrör heta avgasrör.
n Klämskydd (modeller med elbaklucka)
Observera följande säkerhetsanvisningar.
Försummelse kan leda till svåra eller livshotande skador.
l Försök aldrig aktivera klämskyddet med någon del av kroppen.
l Klämskyddet kan sättas ur funktion om något fastnar i bakluckan strax
innan den stängs helt. Var försiktig så att du inte fastnar med fingrar eller
något annat.
l Klämskyddet fungerar eventuellt inte beroende på formen på föremålet
som fastnar. Var försiktig så att du inte fastnar med fingrar eller något
annat.
OBSERVERA
nDämpare till baklucka (modeller utan elbaklucka)
Bakluckan är utrustad med dämpare som håller den på plats.
Observera följande säkerhetsanvisningar.
I annat fall kan dämparna till bakluckan skadas och orsaka funktionsstörningar.
l Placera inte händerna på dämparen och tryck den inte åt sidan.
lFäst inga främmande föremål, till exem-
pel dekaler, plastfilm eller tejp på däm-
paren.
l Rör inte vid dämparen med handskar
eller andra tygföremål.
l Fäst inga andra tillbehör än Toyota ori-
ginaltillbehör på bakluckan.
Dämpare
OM42753SE.book Page 123 Friday, August 12, 2016 10:56 AM

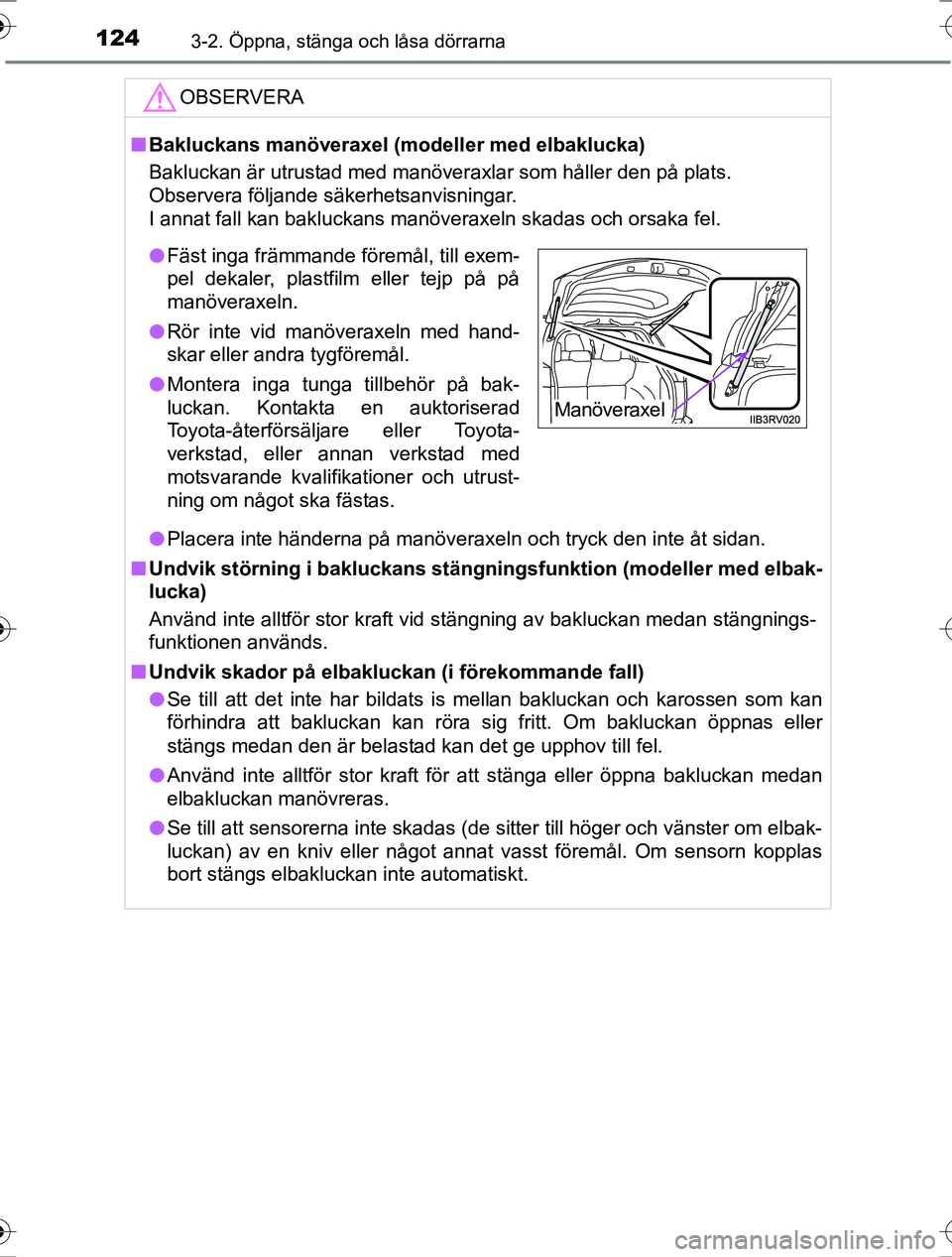

1243-2. Öppna, stänga och låsa dörrarna
OM42753SE
OBSERVERA
nBakluckans manöveraxel (modeller med elbaklucka)
Bakluckan är utrustad med manöveraxlar som håller den på plats.
Observera följande säkerhetsanvisningar.
I annat fall kan bakluckans manöveraxeln skadas och orsaka fel.
l Placera inte händerna på manöveraxeln och tryck den inte åt sidan.
n Undvik störning i bakl uckans stängningsfunktion (modeller med elbak-
lucka)
Använd inte alltför stor kraft vid stängning av bakluckan medan stängnings-
funktionen används.
n Undvik skador på elbakluckan (i förekommande fall)
l Se till att det inte har bildats is mellan bakluckan och karossen som kan
förhindra att bakluckan kan röra sig fritt. Om bakluckan öppnas eller
stängs medan den är belastad kan det ge upphov till fel.
l Använd inte alltför stor kraft för att stänga eller öppna bakluckan medan
elbakluckan manövreras.
l Se till att sensorerna inte skadas (de sitter till höger och vänster om elbak-
luckan) av en kniv eller något annat vasst föremål. Om sensorn kopplas
bort stängs elbakluckan inte automatiskt.
lFäst inga främmande föremål, till exem-
pel dekaler, plastfilm eller tejp på på
manöveraxeln.
l Rör inte vid manöveraxeln med hand-
skar eller andra tygföremål.
l Montera inga tunga tillbehör på bak-
luckan. Kontakta en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer och utrust-
ning om något ska fästas.
Manöveraxel
OM42753SE.book Page 124 Friday, August 12, 2016 10:56 AM

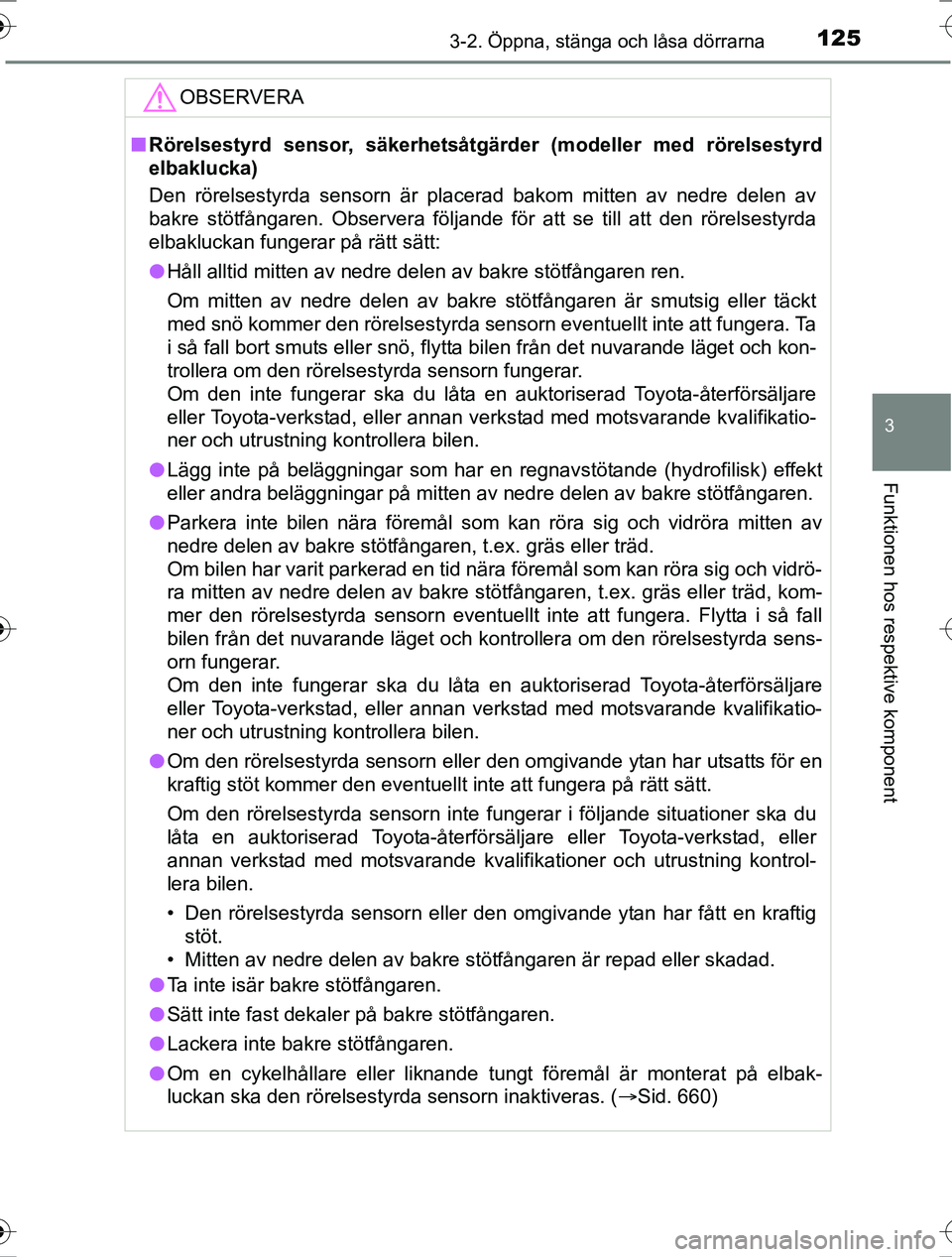

1253-2. Öppna, stänga och låsa dörrarna
3
Funktionen hos respektive komponent
OM42753SE
OBSERVERA
nRörelsestyrd sensor, säkerhetsåtgärd er (modeller med rörelsestyrd
elbaklucka)
Den rörelsestyrda sensorn är placerad bakom mitten av nedre delen av
bakre stötfångaren. Observera följande för att se till att den rörelsestyrda
elbakluckan fungerar på rätt sätt:
l Håll alltid mitten av nedre delen av bakre stötfångaren ren.
Om mitten av nedre delen av bakre stötfångaren är smutsig eller täckt
med snö kommer den rörelsestyrda sensorn eventuellt inte att fungera. Ta
i så fall bort smuts eller snö, flytta bilen från det nuvarande läget och kon-
trollera om den rörelsestyrda sensorn fungerar.
Om den inte fungerar ska du låta en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifikatio-
ner och utrustning kontrollera bilen.
l Lägg inte på beläggningar som har en regnavstötande (hydrofilisk) effekt
eller andra beläggningar på mitten av nedre delen av bakre stötfångaren.
l Parkera inte bilen nära föremål som kan röra sig och vidröra mitten av
nedre delen av bakre stötfångaren, t.ex. gräs eller träd.
Om bilen har varit parkerad en tid nära föremål som kan röra sig och vidrö-
ra mitten av nedre delen av bakre stötfångaren, t.ex. gräs eller träd, kom-
mer den rörelsestyrda sensorn eventuellt inte att fungera. Flytta i så fall
bilen från det nuvarande läget och kontrollera om den rörelsestyrda sens-
orn fungerar.
Om den inte fungerar ska du låta en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifikatio-
ner och utrustning kontrollera bilen.
l Om den rörelsestyrda sensorn eller den omgivande ytan har utsatts för en
kraftig stöt kommer den eventuellt inte att fungera på rätt sätt.
Om den rörelsestyrda sensorn inte fungerar i följande situationer ska du
låta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande kvalifikationer och utrustning kontrol-
lera bilen.
• Den rörelsestyrda sensorn eller den omgivande ytan har fått en kraftig
stöt.
• Mitten av nedre delen av bakre stötfångaren är repad eller skadad.
l Ta inte isär bakre stötfångaren.
l Sätt inte fast dekaler på bakre stötfångaren.
l Lackera inte bakre stötfångaren.
l Om en cykelhållare eller liknande tungt föremål är monterat på elbak-
luckan ska den rörelsestyrda sensorn inaktiveras. ( Sid. 660)
OM42753SE.book Page 125 Friday, August 12, 2016 10:56 AM
