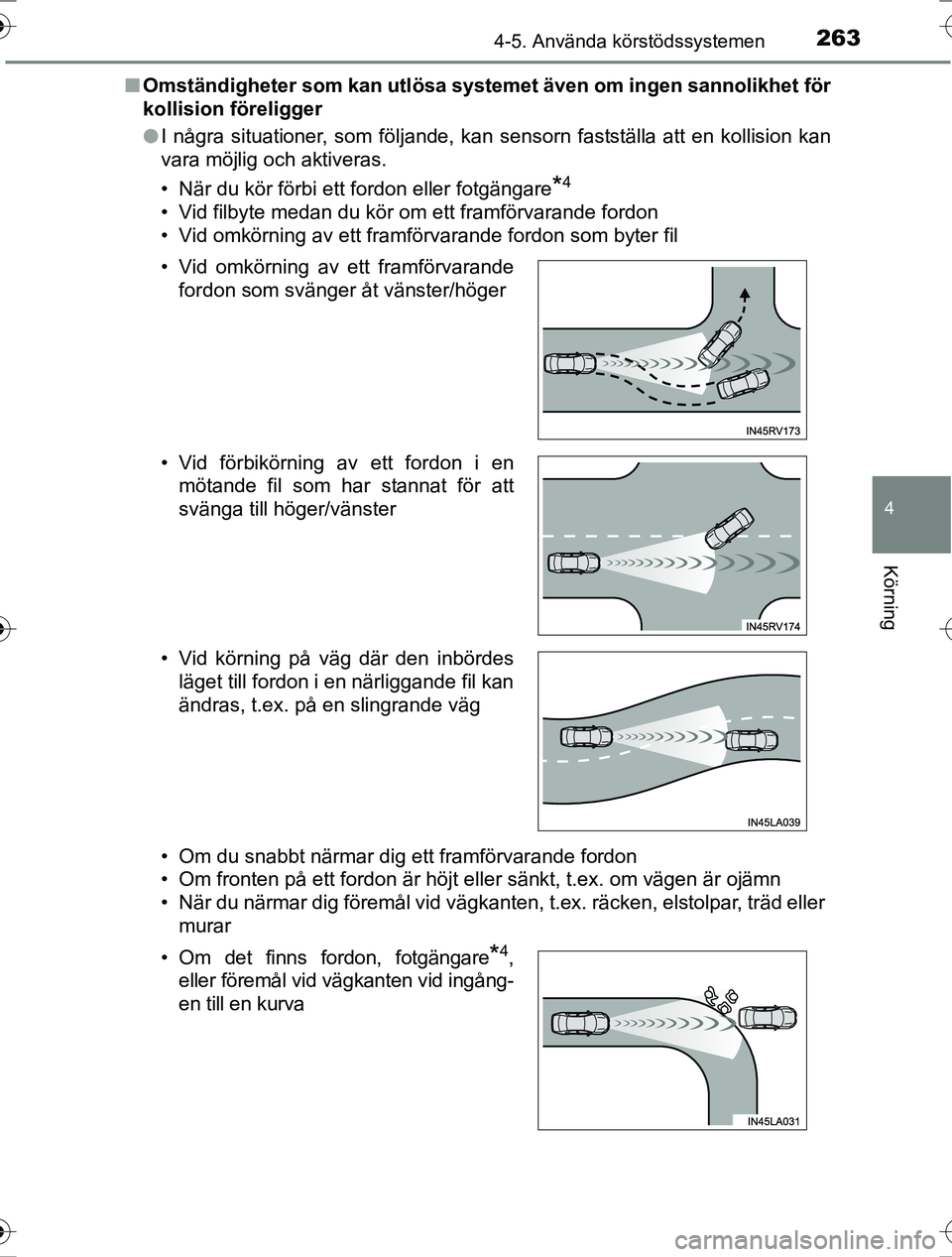

2634-5. Använda körstödssystemen
4
Körning
OM42753SEn
Omständigheter som kan utlösa systemet även om ingen sannolikhet för
kollision föreligger
lI några situationer, som följande, kan sensorn fastställa att en kollision kan
vara möjlig och aktiveras.
• När du kör förbi ett fordon eller fotgängare
*4
• Vid filbyte medan du kör om ett framförvarande fordon
• Vid omkörning av ett framförvarande fordon som byter fil
• Om du snabbt närmar dig ett framförvarande fordon
• Om fronten på ett fordon är höjt eller sänkt, t.ex. om vägen är ojämn
• När du närmar dig föremål vid vägkanten, t.ex. räcken, elstolpar, träd eller
murar
• Vid omkörning av ett framförvarande
fordon som svänger åt vänster/höger
• Vid förbikörning av ett fordon i en mötande fil som har stannat för att
svänga till höger/vänster
• Vid körning på väg där den inbördes läget till fordon i en närliggande fil kan
ändras, t.ex. på en slingrande väg
• Om det finns fordon, fotgängare
*4,
eller föremål vid vägkanten vid ingång-
en till en kurva
OM42753SE.book Page 263 Friday, August 12, 2016 10:56 AM

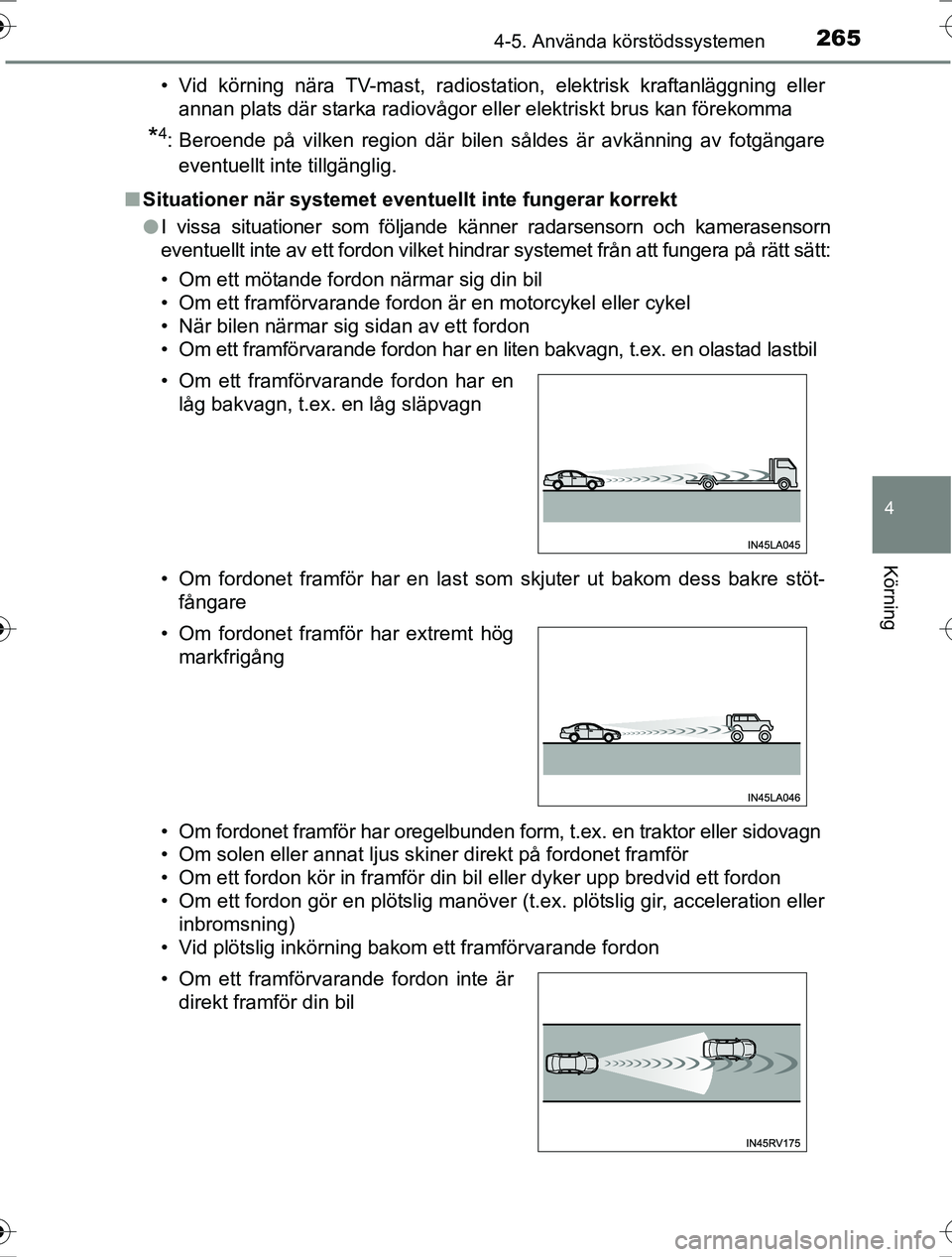

2654-5. Använda körstödssystemen
4
Körning
OM42753SE• Vid körning nära TV-mast, radiosta
tion, elektrisk kraftanläggning eller
annan plats där starka radiovågor eller elektriskt brus kan förekomma
*4: Beroende på vilken region där bilen såldes är avkänning av fotgängare
eventuellt inte tillgänglig.
n Situationer när systemet eventu ellt inte fungerar korrekt
l I vissa situationer som följande känner radarsensorn och kamerasensorn
eventuellt inte av ett fordon vilket hindrar systemet från att fungera på rätt sätt:
• Om ett mötande fordon närmar sig din bil
• Om ett framförvarande fordon är en motorcykel eller cykel
• När bilen närmar sig sidan av ett fordon
• Om ett framförvarande fordon har en liten bakvagn, t.ex. en olastad lastbil
• Om fordonet framför har en last som skjuter ut bakom dess bakre stöt-
fångare
• Om fordonet framför har oregelbunden form, t.ex. en traktor eller sidovagn
• Om solen eller annat ljus skiner direkt på fordonet framför
• Om ett fordon kör in framför din bil eller dyker upp bredvid ett fordon
• Om ett fordon gör en plötslig manöver (t.ex. plötslig gir, acceleration eller inbromsning)
• Vid plötslig inkörning bakom ett framförvarande fordon • Om ett framförvarande fordon har en låg bakvagn, t.ex. en låg släpvagn
• Om fordonet framför har extremt hög markfrigång
• Om ett framförvarande fordon inte är direkt framför din bil
OM42753SE.book Page 265 Friday, August 12, 2016 10:56 AM

2664-5. Använda körstödssystemen

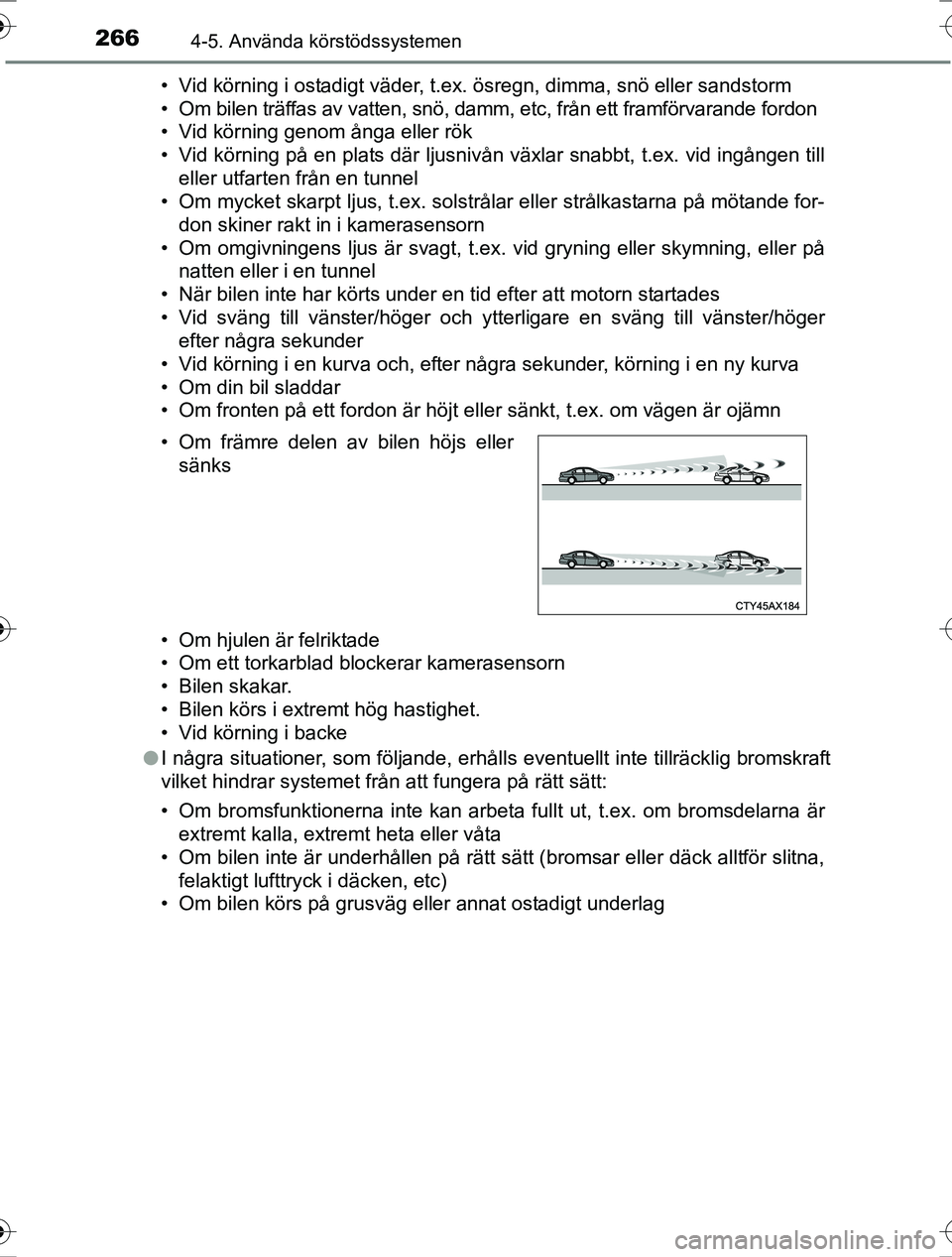

OM42753SE• Vid körning i ostadigt väder, t.ex. ösregn, dimma, snö eller sandstorm
• Om bilen träffas av vatten, snö, damm, etc, från ett framförvarande fordon
• Vid körning genom ånga eller rök
• Vid körning på en plats där ljusnivån växlar snabbt, t.ex. vid ingången till
eller utfarten från en tunnel
• Om mycket skarpt ljus, t.ex. solstrålar eller strålkastarna på mötande for- don skiner rakt in i kamerasensorn
• Om omgivningens ljus är svagt, t.ex. vid gryning eller skymning, eller på natten eller i en tunnel
• När bilen inte har körts under en tid efter att motorn startades
• Vid sväng till vänster/höger och ytterligare en sväng till vänster/höger efter några sekunder
• Vid körning i en kurva och, efter några sekunder, körning i en ny kurva
• Om din bil sladdar
• Om fronten på ett fordon är höjt eller sänkt, t.ex. om vägen är ojämn
• Om hjulen är felriktade
• Om ett torkarblad blockerar kamerasensorn
• Bilen skakar.
• Bilen körs i extremt hög hastighet.
• Vid körning i backe
l I några situationer, som följande, erhålls eventuellt inte tillräcklig bromskraft
vilket hindrar systemet från att fungera på rätt sätt:
• Om bromsfunktionerna inte kan arbeta fullt ut, t.ex. om bromsdelarna är
extremt kalla, extremt heta eller våta
• Om bilen inte är underhållen på rätt sätt (bromsar eller däck alltför slitna,
felaktigt lufttryck i däcken, etc)
• Om bilen körs på grusväg eller annat ostadigt underlag • Om främre delen av bilen höjs eller
sänks
OM42753SE.book Page 266 Friday, August 12, 2016 10:56 AM

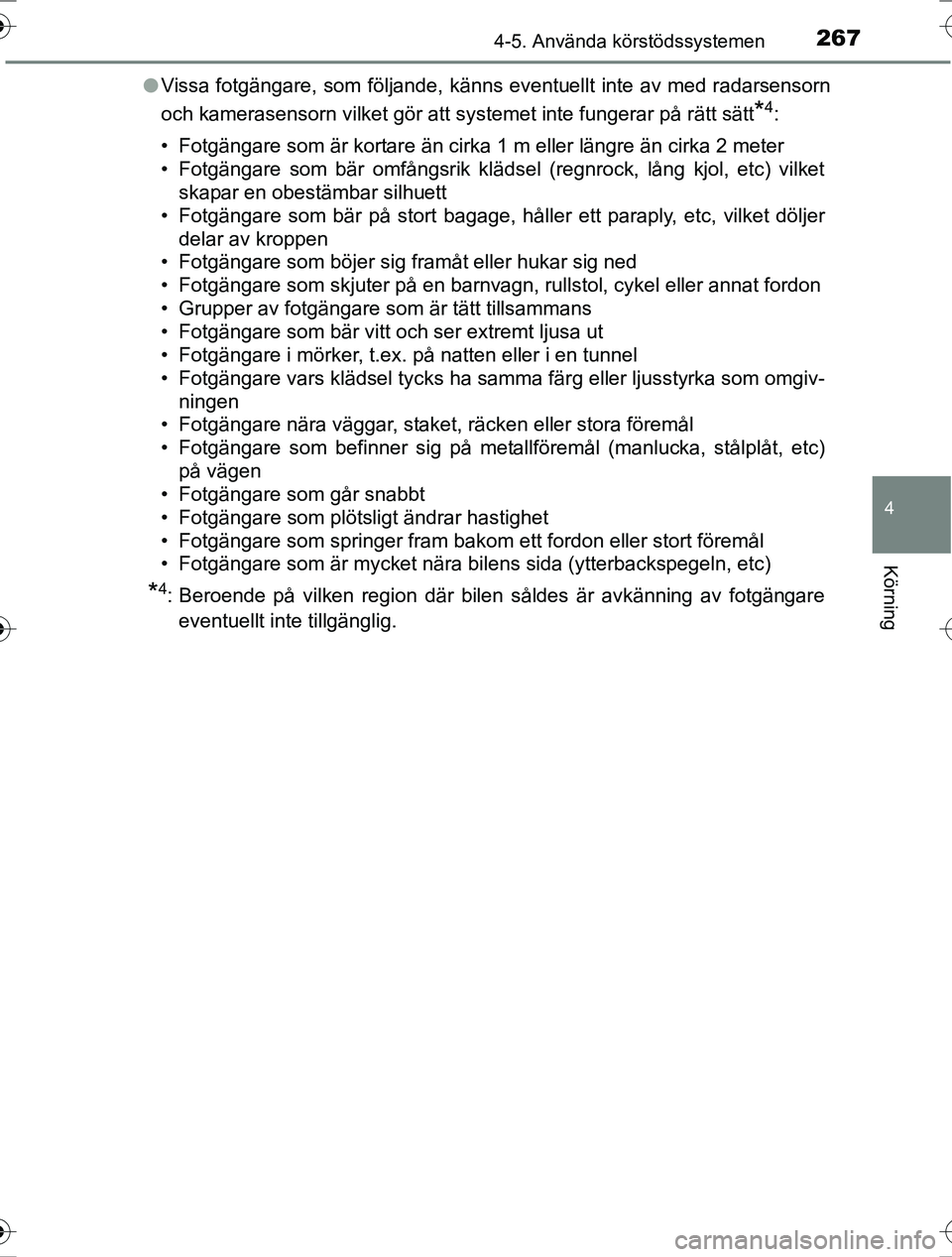

2674-5. Använda körstödssystemen
4
Körning
OM42753SEl
Vissa fotgängare, som följande, känns eventuellt inte av med radarsensorn
och kamerasensorn vilket gör att systemet inte fungerar på rätt sätt
*4:
• Fotgängare som är kortare än cirka 1 m eller längre än cirka 2 meter
• Fotgängare som bär omfångsrik klädsel (regnrock, lång kjo\
l, etc) vilket skapar en obestämbar silhuett
• Fotgängare som bär på stort bagage, håller ett paraply, etc, vilket döljer delar av kroppen
• Fotgängare som böjer sig framåt eller hukar sig ned
• Fotgängare som skjuter på en barnvagn, rullstol, cykel eller annat fordon
• Grupper av fotgängare som är tätt tillsammans
• Fotgängare som bär vitt och ser extremt ljusa ut
• Fotgängare i mörker, t.ex. på natten eller i en tunnel
• Fotgängare vars klädsel tycks ha samma färg eller ljusstyrka som omgiv-
ningen
• Fotgängare nära väggar, staket, räcken eller stora föremål
• Fotgängare som befinner sig på metallföremål (manlucka, stålplåt, etc)
på vägen
• Fotgängare som går snabbt
• Fotgängare som plötsligt ändrar hastighet
• Fotgängare som springer fram bakom ett fordon eller stort föremå\
l
• Fotgängare som är mycket nära bilens sida (ytterbackspegeln, etc)
*4: Beroende på vilken region där bilen såldes är avkänning av fotgängare
eventuellt inte tillgänglig.
OM42753SE.book Page 267 Friday, August 12, 2016 10:56 AM

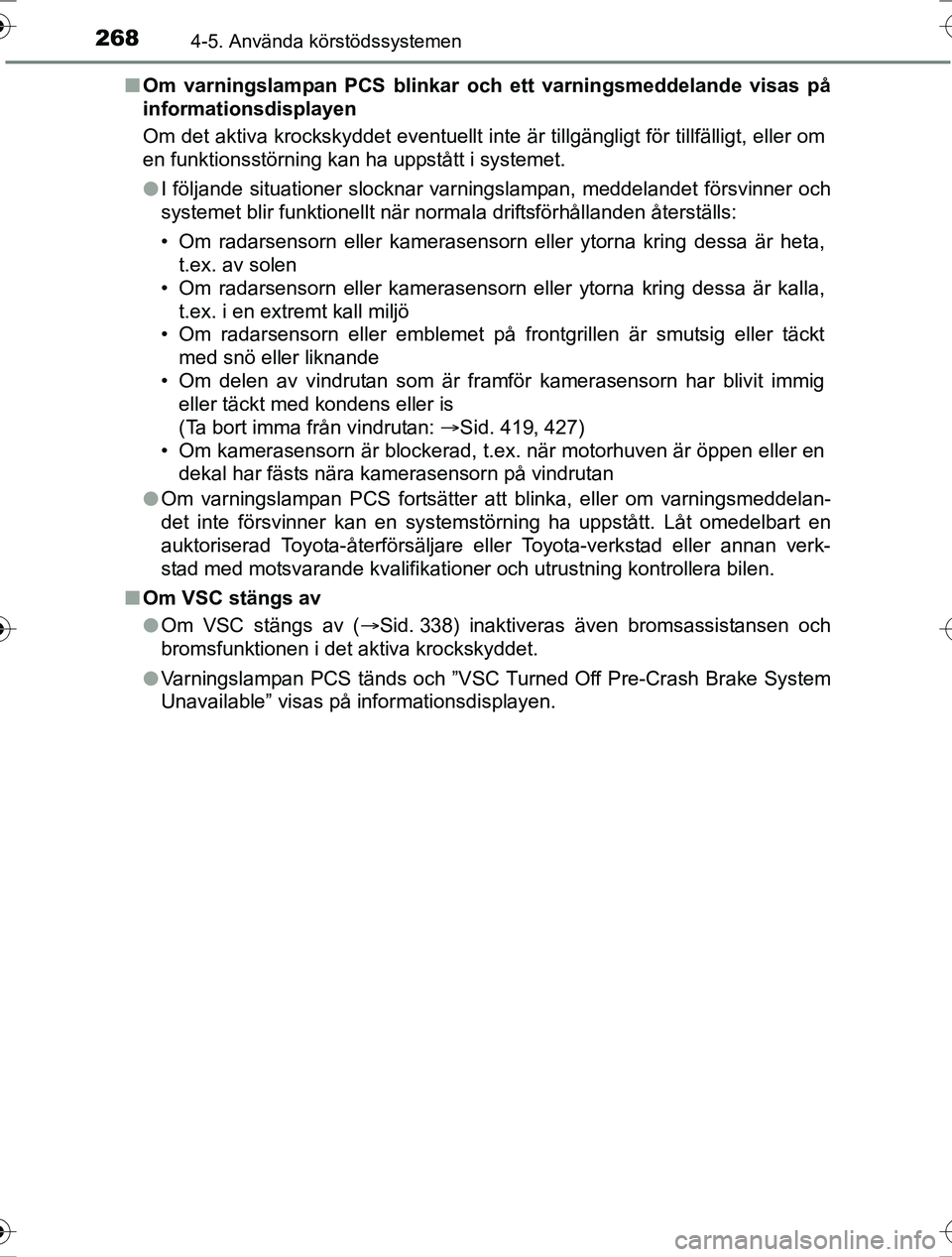

2684-5. Använda körstödssystemen
OM42753SEn
Om varningslampan PCS blinkar oc h ett varningsmeddelande visas på
informationsdisplayen
Om det aktiva krockskyddet eventuellt inte är tillgängligt för tillfälligt, eller om
en funktionsstörning kan ha uppstått i systemet.
l I följande situationer slocknar varningslampan, meddelandet försvinner och
systemet blir funktionellt när normala driftsförhållanden återställs:
• Om radarsensorn eller kamerasensorn eller ytorna kring dessa är heta,
t.ex. av solen
• Om radarsensorn eller kamerasensorn eller ytorna kring dessa är kalla,
t.ex. i en extremt kall miljö
• Om radarsensorn eller emblemet på frontgrillen är smutsig eller täckt
med snö eller liknande
• Om delen av vindrutan som är framför kamerasensorn har blivit immig eller täckt med kondens eller is
(Ta bort imma från vindrutan: Sid. 419, 427)
• Om kamerasensorn är blockerad, t.ex. när motorhuven är öppen eller en dekal har fästs nära kamerasensorn på vindrutan
l Om varningslampan PCS fortsätter att blinka, eller om varningsmeddelan-
det inte försvinner kan en systemstörning ha uppstått. Låt omedelbart en
auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller annan verk-
stad med motsvarande kvalifikationer och utrustning kontrollera bilen.
n Om VSC stängs av
lOm VSC stängs av ( Sid. 338) inaktiveras även bromsassistansen och
bromsfunktionen i det aktiva krockskyddet.
l Varningslampan PCS tänds och ”VSC Turned Off Pre-Crash Brake System
Unavailable” visas på informationsdisplayen.
OM42753SE.book Page 268 Friday, August 12, 2016 10:56 AM

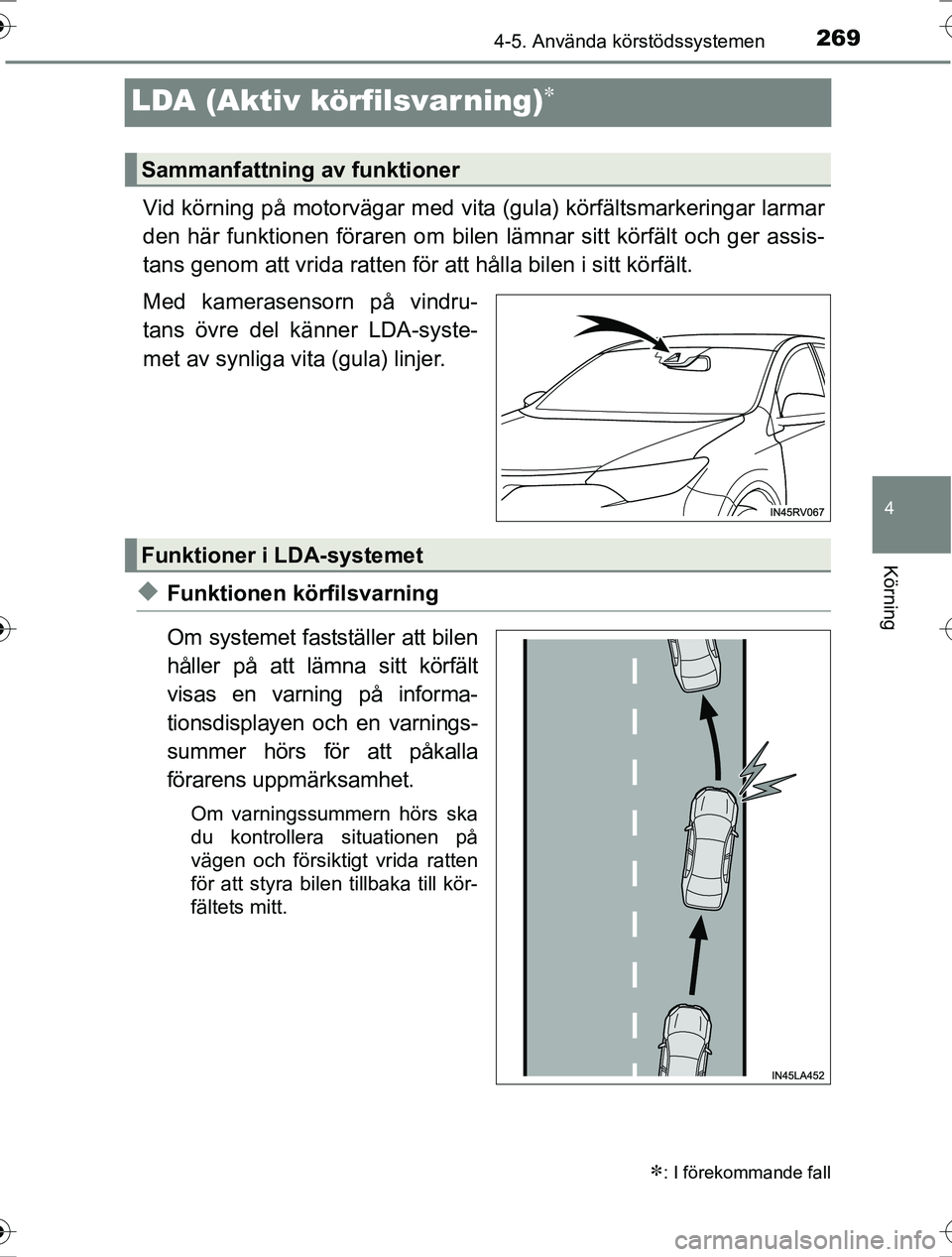

269
4
4-5. Använda körstödssystemen
Körning
OM42753SE
LDA (Aktiv körfilsvarning)
Vid körning på motorvägar med vita (gula) körfältsmarkeringar larmar
den här funktionen föraren om bilen lämnar sitt körfält och ger assis-
tans genom att vrida ratten för att hålla bilen i sitt körfält.
Med kamerasensorn på vindru-
tans övre del känner LDA-syste-
met av synliga vita (gula) linjer.
uFunktionen körfilsvarning
Om systemet fastställer att bilen
håller på att lämna sitt körfält
visas en varning på informa-
tionsdisplayen och en varnings-
summer hörs för att påkalla
förarens uppmärksamhet.
Om varningssummern hörs ska
du kontrollera situationen på
vägen och försiktigt vrida ratten
för att styra bilen tillbaka till kör-
fältets mitt.
: I förekommande fall
Sammanfattning av funktioner
Funktioner i LDA-systemet
OM42753SE.book Page 269 Friday, August 12, 2016 10:56 AM

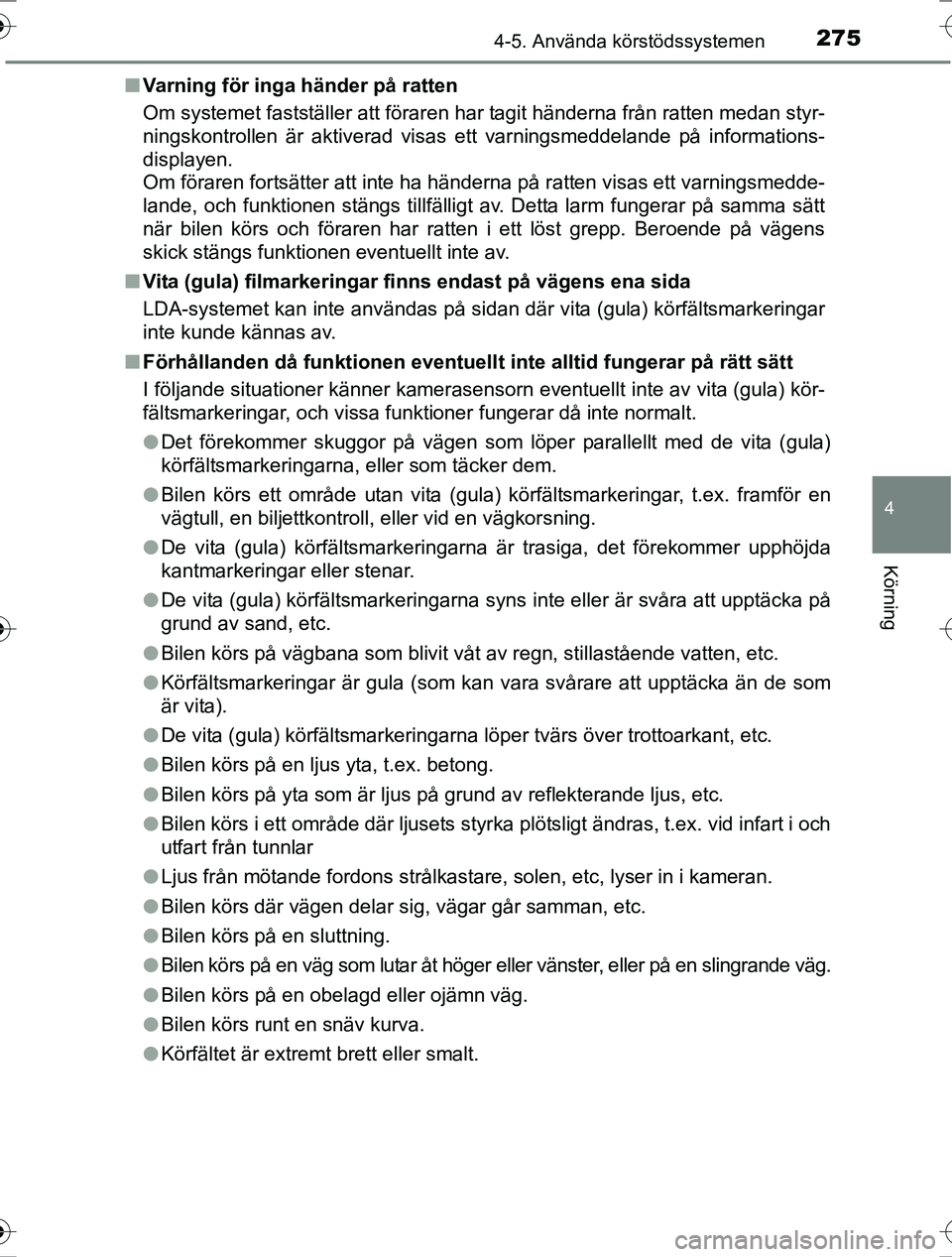

2754-5. Använda körstödssystemen
4
Körning
OM42753SEn
Varning för inga händer på ratten
Om systemet fastställer att föraren har tagit händerna från ratten medan styr-
ningskontrollen är aktiverad visas ett varningsmeddelande på informations-
displayen.
Om föraren fortsätter att inte ha händerna på ratten visas ett varningsmedde-
lande, och funktionen stängs tillfälligt av. Detta larm fungerar på samma sätt
när bilen körs och föraren har ratten i ett löst grepp. Beroende på vägens
skick stängs funktionen eventuellt inte av.
n Vita (gula) filmarkeringar fi nns endast på vägens ena sida
LDA-systemet kan inte användas på sidan där vita (gula) körfältsmarkeringar
inte kunde kännas av.
n Förhållanden då funktionen eventuellt inte alltid fungerar på rätt sätt
I följande situationer känner kamerasensorn eventuellt inte av vita (gula) kör-
fältsmarkeringar, och vissa funktioner fungerar då inte normalt.
l Det förekommer skuggor på vägen som löper parallellt med de vita (gula)
körfältsmarkeringarna, eller som täcker dem.
l Bilen körs ett område utan vita (gula) körfältsmarkeringar, t.ex. framför en
vägtull, en biljettkontroll, eller vid en vägkorsning.
l De vita (gula) körfältsmarkeringar na är trasiga, det förekommer upphöjda
kantmarkeringar eller stenar.
l De vita (gula) körfältsmarkeringarna syns inte eller är svåra att upptäcka på
grund av sand, etc.
l Bilen körs på vägbana som blivit våt av regn, stillaståen\
de vatten, etc.
l Körfältsmarkeringar är gula (som kan vara svårare att upptäcka än d\
e som
är vita).
l De vita (gula) körfältsmarkeringarna löper tvärs över trottoarkant, etc.
l Bilen körs på en ljus yta, t.ex. betong.
l Bilen körs på yta som är ljus på grund av reflekterande ljus, etc.
l Bilen körs i ett område där ljusets styrka plötsligt ändras, t.ex. vid infart i och
utfart från tunnlar
l Ljus från mötande fordons strålkastare, solen, etc, lyser in i kameran.
l Bilen körs där vägen delar sig, vägar går samman, etc.
l Bilen körs på en sluttning.
l Bilen körs på en väg som lutar åt höger eller vänster, eller på en slingrande väg.
l Bilen körs på en obelagd eller ojämn väg.
l Bilen körs runt en snäv kurva.
l Körfältet är extremt brett eller smalt.
OM42753SE.book Page 275 Friday, August 12, 2016 10:56 AM

277
4
4-5. Använda körstödssystemen
Körning
OM42753SE

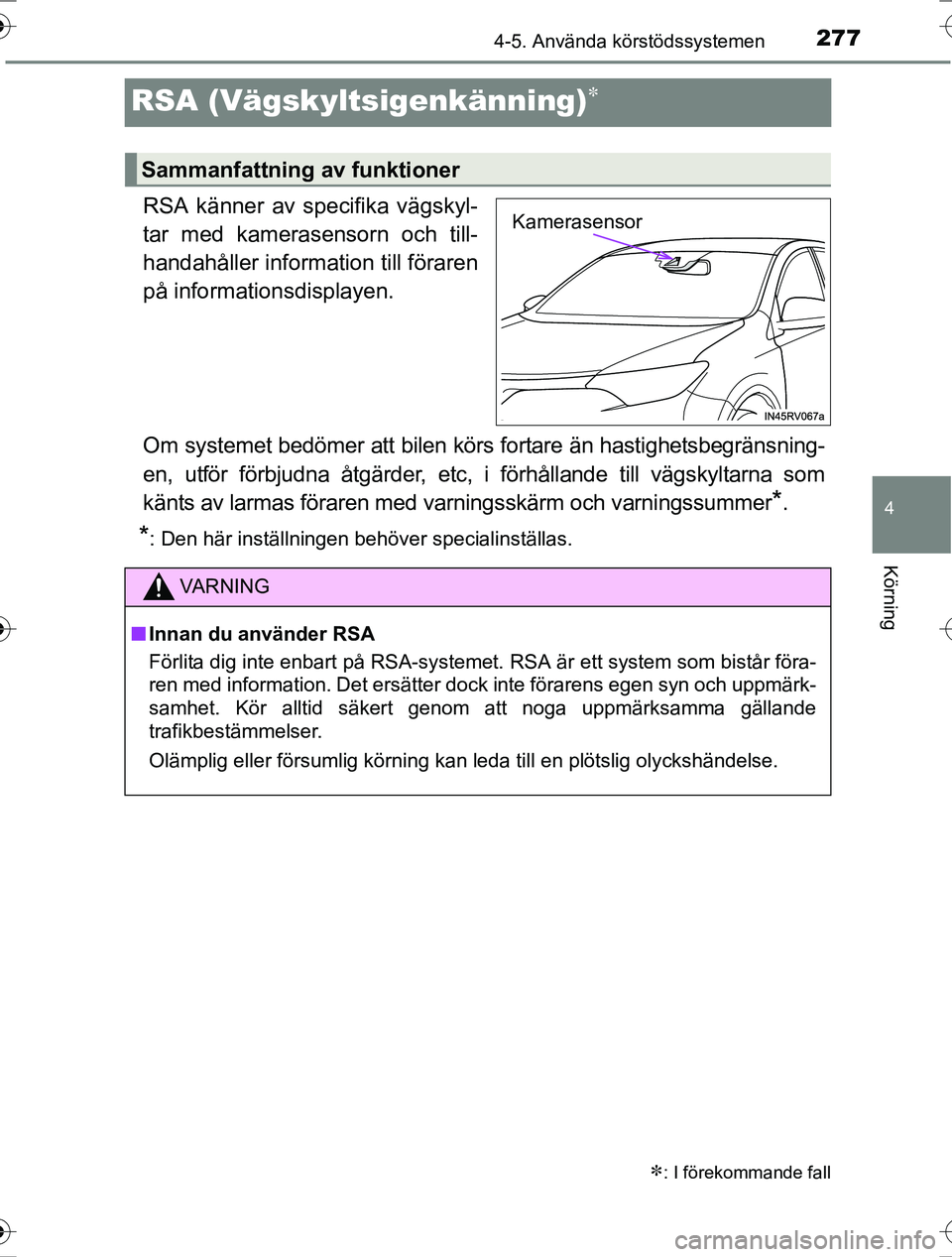

RSA (Vägskyltsigenkänning)
RSA känner av specifika vägskyl-
tar med kamerasensorn och till-
handahåller information till föraren
på informationsdisplayen.
Om systemet bedömer att bilen körs fortare än hastighetsbegränsning-
en, utför förbjudna åtgärder, etc, i förhållande till vägskyltarna som
känts av larmas föraren med varningsskärm och varningssummer
*.
*: Den här inställningen behöver specialinställas.
: I förekommande fall
Sammanfattning av funktioner
Kamerasensor
VA R N I N G
n Innan du använder RSA
Förlita dig inte enbart på RSA-systemet. RSA är ett system som bistår föra-
ren med information. Det ersätter dock inte förarens egen syn och uppmärk-
samhet. Kör alltid säkert genom att noga uppmärksamma gällande
trafikbestämmelser.
Olämplig eller försumlig körning kan leda till en plötslig olyckshändelse.
OM42753SE.book Page 277 Friday, August 12, 2016 10:56 AM

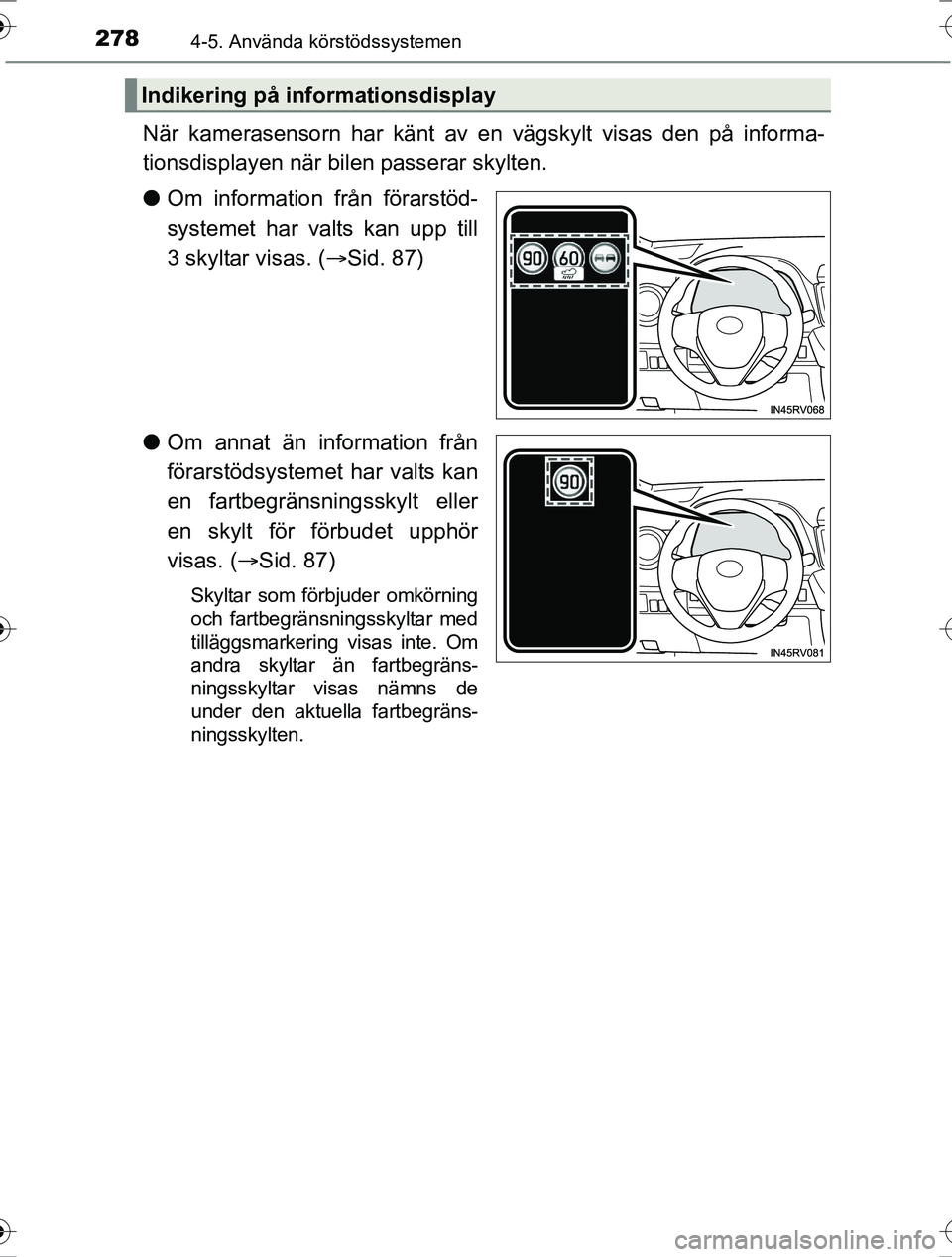

2784-5. Använda körstödssystemen
OM42753SE
När kamerasensorn har känt av en vägskylt visas den på informa-
tionsdisplayen när bilen passerar skylten.
l Om information från förarstöd-
systemet har valts kan upp till
3 skyltar visas. ( Sid. 87)
l Om annat än information från
förarstödsystemet har valts kan
en fartbegränsningsskylt eller
en skylt för förbudet upphör
visas. ( Sid. 87)
Skyltar som förb juder omkörning
och fartbegränsningsskyltar med
tilläggsmarkering visas inte. Om
andra skyltar än fartbegräns-
ningsskyltar visas nämns de
under den aktuella fartbegräns-
ningsskylten.
Indikering på in formationsdisplay
OM42753SE.book Page 278 Friday, August 12, 2016 10:56 AM

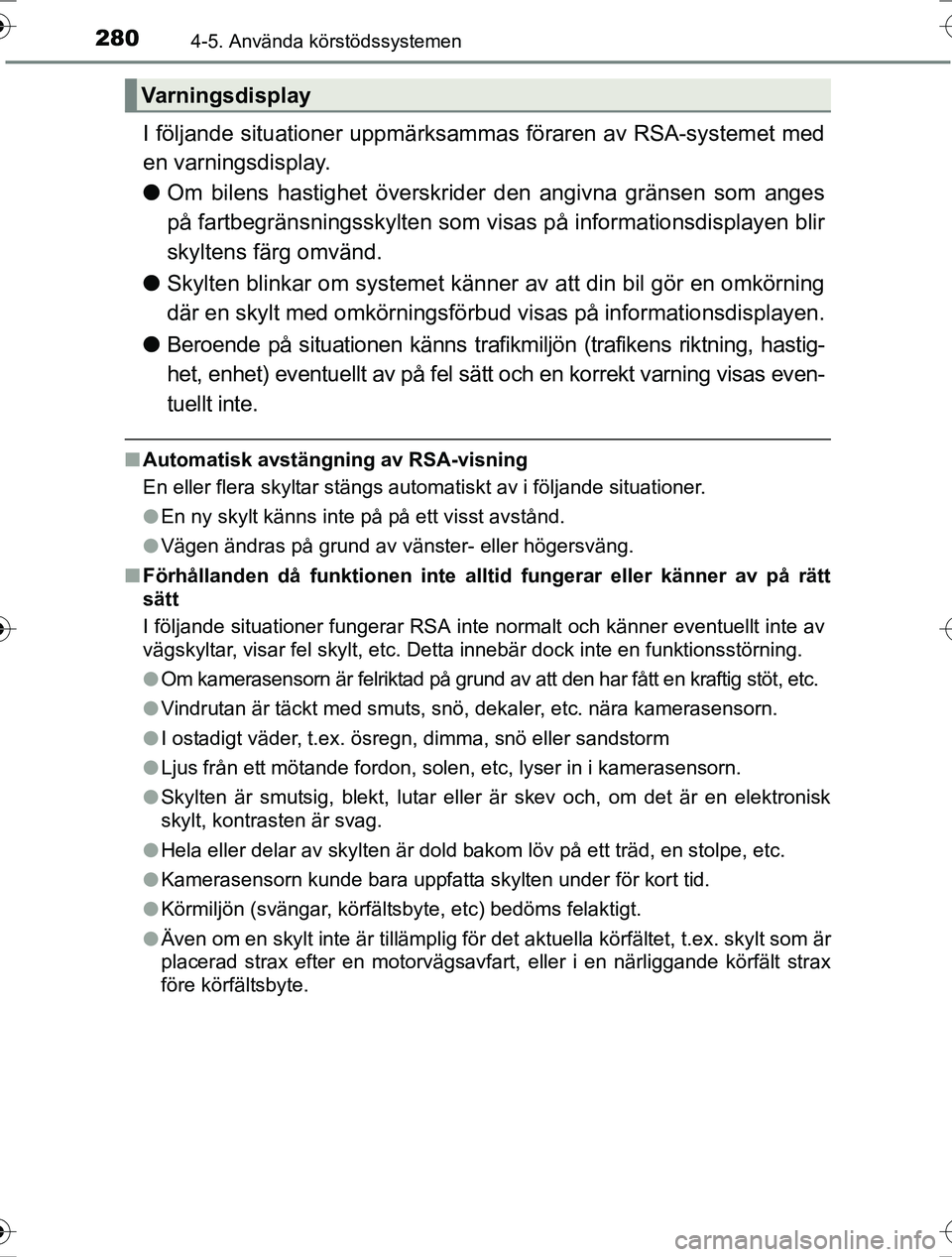

2804-5. Använda körstödssystemen
OM42753SE
I följande situationer uppmärksammas föraren av RSA-systemet med
en varningsdisplay.
l Om bilens hastighet överskrider den angivna gränsen som anges
på fartbegränsningsskylten som visas på informationsdisplayen blir
skyltens färg omvänd.
l Skylten blinkar om systemet känner av att din bil gör en omkörning
där en skylt med omkörningsförbud visas på informationsdisplayen.
l Beroende på situationen känns trafikmiljön (trafikens riktning, hastig-
het, enhet) eventuellt av på fel sätt och en korrekt varning visas even-
tuellt inte.
nAutomatisk avstängning av RSA-visning
En eller flera skyltar stängs automatiskt av i följande situationer.
lEn ny skylt känns inte på på ett visst avstånd.
l Vägen ändras på grund av vänster- eller högersväng.
n Förhållanden då funktionen inte al ltid fungerar eller känner av på rätt
sätt
I följande situationer fungerar RSA inte normalt och känner eventuellt inte av
vägskyltar, visar fel skylt, etc. Detta innebär dock inte en funktionsstörning.
l Om kamerasensorn är felriktad på grund av att den har fått en kraftig stöt, etc.
l Vindrutan är täckt med smuts, snö, dekaler, etc. nära kamerasensorn.
l I ostadigt väder, t.ex. ösregn, dimma, snö eller sandstorm
l Ljus från ett mötande fordon, solen, etc, lyser in i kamerasensorn.
l Skylten är smutsig, blekt, lutar eller är skev och, om det är en elektronisk
skylt, kontrasten är svag.
l Hela eller delar av skylten är dold bakom löv på ett träd, e\
n stolpe, etc.
l Kamerasensorn kunde bara uppfatta skylten under för kort tid.
l Körmiljön (svängar, körfältsbyte, etc) bedöms felaktigt.
l Även om en skylt inte är tillämplig för det aktuella körfältet, t.ex. skylt som är
placerad strax efter en motorvägsavfart, eller i en närliggande körfält strax
före körfältsbyte.
Varningsdisplay
OM42753SE.book Page 280 Friday, August 12, 2016 10:56 AM
