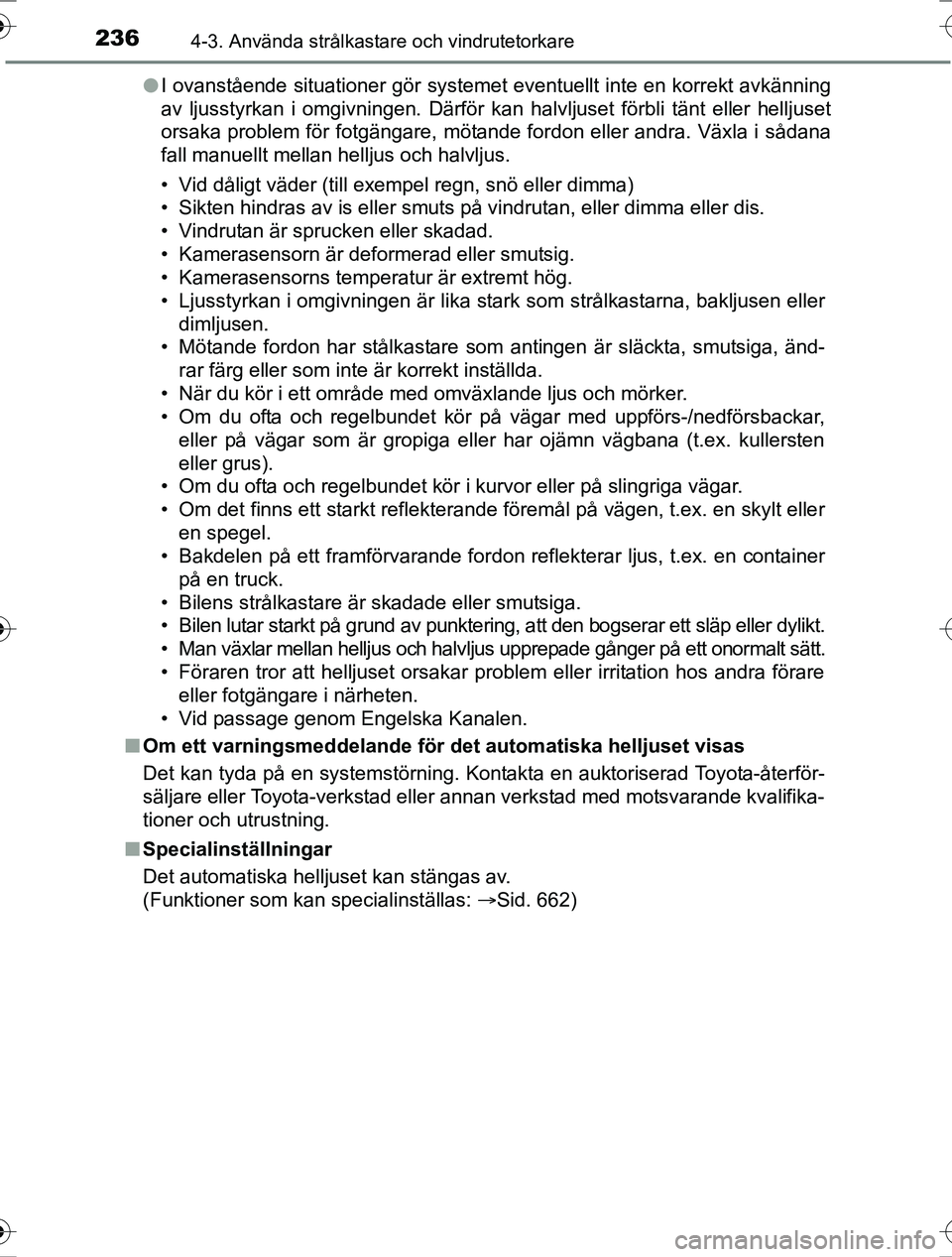

2364-3. Använda strålkastare och vindrutetorkare
OM42753SEl
I ovanstående situationer gör systemet eventuellt inte en korrekt avkänning
av ljusstyrkan i omgivningen. Därför kan halvljuset förbli tänt eller helljuset
orsaka problem för fotgängare, mötande fordon eller andra. Växla i sådana
fall manuellt mellan helljus och halvljus.
• Vid dåligt väder (till exempel regn, snö eller dimma)
• Sikten hindras av is eller smuts på vindrutan, eller dimma eller dis.
• Vindrutan är sprucken eller skadad.
• Kamerasensorn är deformerad eller smutsig.
• Kamerasensorns temperatur är extremt hög.
• Ljusstyrkan i omgivningen är lika stark som strålkastarna, bakljusen eller
dimljusen.
• Mötande fordon har stålkastare som antingen är släckta, smutsiga, änd-
rar färg eller som inte är korrekt inställda.
• När du kör i ett område med omväxlande ljus och mörker.
• Om du ofta och regelbundet kör på vägar med uppförs-/nedförsbackar,
eller på vägar som är gropiga eller har ojämn vägbana (t.ex. kullersten
eller grus).
• Om du ofta och regelbundet kör i kurvor eller på slingriga vägar.
• Om det finns ett starkt reflekterande föremål på vägen, t.ex. en skylt eller en spegel.
• Bakdelen på ett framförvarande fordon reflekterar ljus, t.ex. en container
på en truck.
• Bilens strålkastare är skadade eller smutsiga.
• Bilen lutar starkt på grund av punktering, att den bogserar ett släp eller dylikt.
• Man växlar mellan helljus och halvljus upprepade gånger på ett onormalt sätt.
• Föraren tror att helljuset orsakar problem eller irritation hos andra förare eller fotgängare i närheten.
• Vid passage genom Engelska Kanalen.
n Om ett varningsmeddelande för det automatiska helljuset visas
Det kan tyda på en systemstörning. Kontakta en auktoriserad Toyota-återför-
säljare eller Toyota-verkstad eller annan verkstad med motsvarande kvalifika-
tioner och utrustning.
n Specialinställningar
Det automatiska helljuset kan stängas av.
(Funktioner som kan specialinställas: Sid. 662)
OM42753SE.book Page 236 Friday, August 12, 2016 10:56 AM

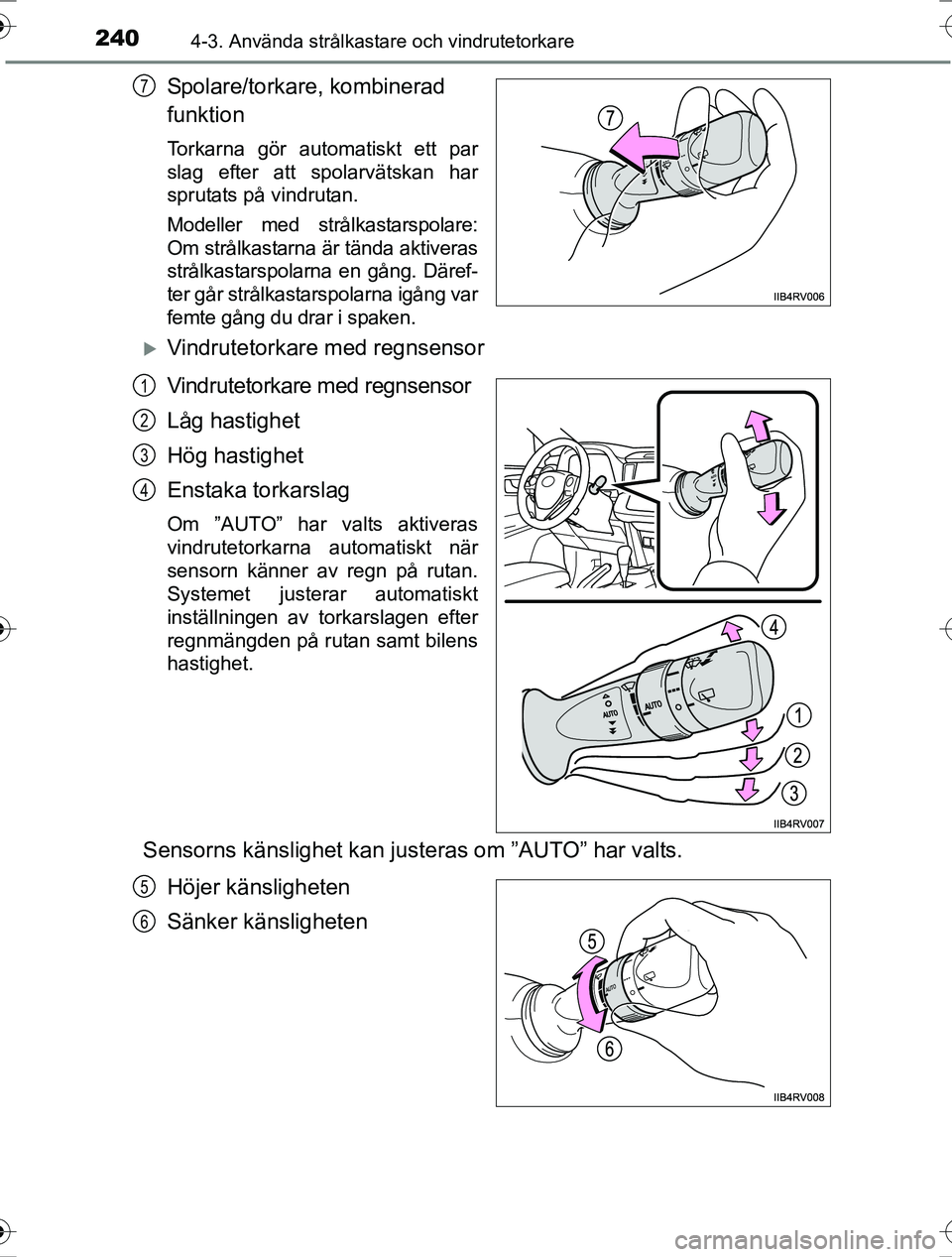

2404-3. Använda strålkastare och vindrutetorkare
OM42753SE
Spolare/torkare, kombinerad
funktion
Torkarna gör automatiskt ett par
slag efter att spolarvätskan har
sprutats på vindrutan.
Modeller med strålkastarspolare:
Om strålkastarna är tända aktiveras
strålkastarspolarna en gång. Däref-
ter går strålkastarspolarna igång var
femte gång du drar i spaken.
Vindrutetorkare med regnsensor
Vindrutetorkare med regnsensor
Låg hastighet
Hög hastighet
Enstaka torkarslag
Om ”AUTO” har valts aktiveras
vindrutetorkarna automatiskt när
sensorn känner av regn på rutan.
Systemet justerar automatiskt
inställningen av torkarslagen efter
regnmängden på rutan samt bilens
hastighet.
Sensorns känslighet kan justeras om ”AUTO” har valts.
Höjer känsligheten
Sänker känsligheten
7
1
2
3
4
5
6
OM42753SE.book Page 240 Friday, August 12, 2016 10:56 AM

2414-3. Använda strålkastare och vindrutetorkare
4
Körning
OM42753SE
Spolare/torkare, kombinerad
funktion
Torkarna gör automatiskt ett par
slag efter att spolarvätskan har
sprutats på vindrutan.
Modeller med strålkastarspolare:
Om strålkastarna är tända aktiveras
strålkastarspolarna en gång. Däref-
ter går strålkastarspolarna igång var
femte gång du drar i spaken.
n Vindrutetorkare och spolare kan aktiveras när
Modeller utan elektroniskt lås- och startsystem
Startknappen är i ”ON”-läge.
Modeller med elektroniskt lås- och startsystem
Startknappen är i tändningsläge.
n Regnsensor (modeller med vi ndrutetorkare med regnsensor)
l Om torkarspaken vrids till läge ”AUTO” medan startknappen är i läge ”ON”
(modeller utan elektroniskt lås- och startsystem) eller i tändningsläge
(modeller med elektroniskt lås- och startsystem) gör torkaren ett slag för att
visa att ”AUTO”-läget är aktiverat.
l Om torkarnas känslighet ställs in på högre kan torkaren slå ett slag för att
visa att känsligheten har ändrats.
l Om regnsensorns temperatur är lägst 90 °C, eller högst –1\
5 °C, fungerar
den automatiska driften eventuellt inte. I så fall ska ett annat läge än
”AUTO” användas.
n Om ingen spolarvätska kommer ur munstycket
Kontrollera att munstyckena inte är igensatta om det finns spolarvätska i
behållaren.
n Uppvärmning av spolarmunst ycken (i förekommande fall)
Uppvärmningen av spolarmunstyckena förhindrar isbildning i munstyckena
när utetemperaturen är 5  C eller lägre och startknappen är i läge ”ON”
(modeller utan elektroniskt lås- och startsystem) eller i tändningsläge (model-
ler med elektroniskt lås- och startsystem).
7
l Regnsensorn bedömer regnmängden.
OM42753SE.book Page 241 Friday, August 12, 2016 10:56 AM

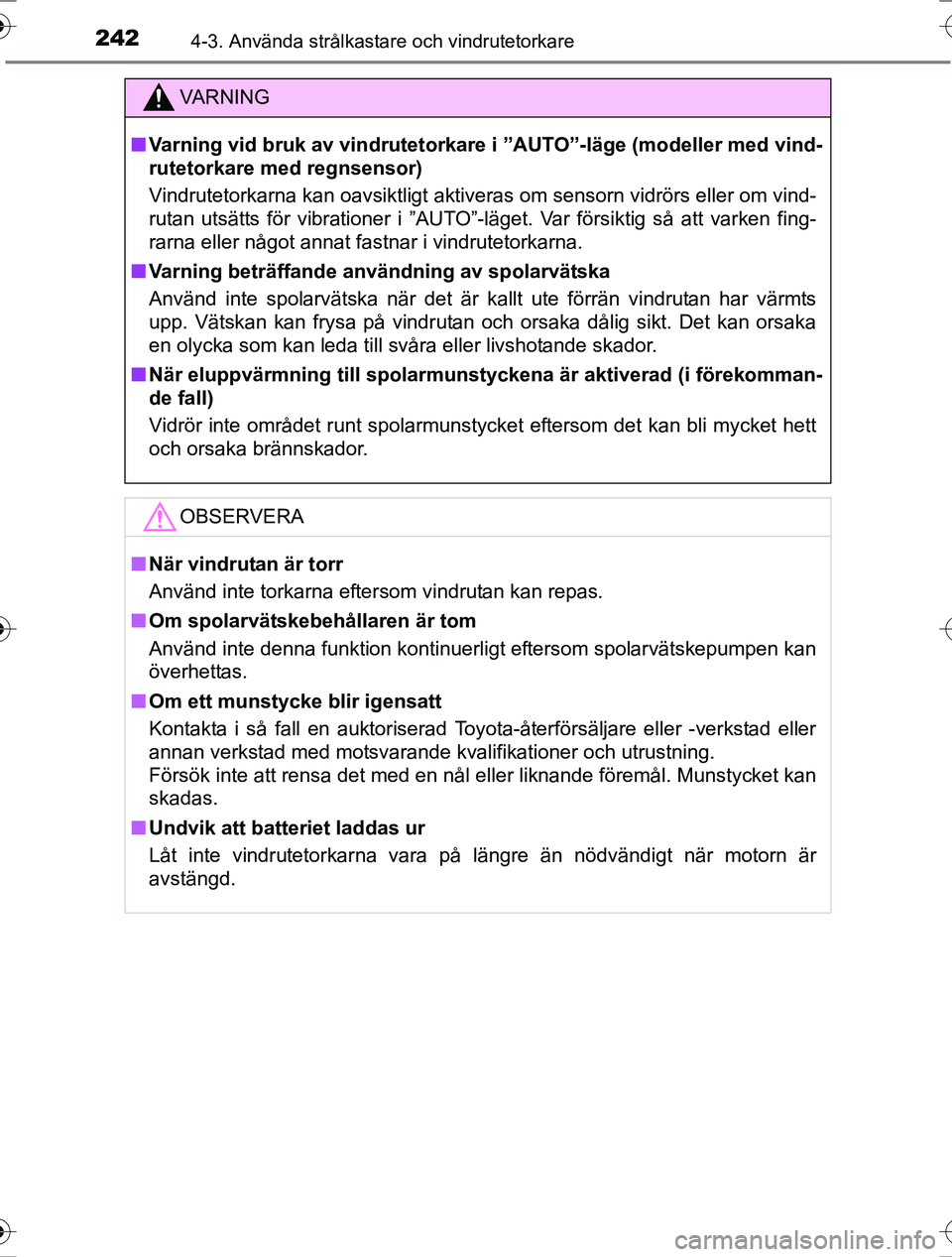

2424-3. Använda strålkastare och vindrutetorkare
OM42753SE
VA R N I N G
nVarning vid bruk av vindrutetorkare i ”AUTO”-läge (modeller med vind-
rutetorkare med regnsensor)
Vindrutetorkarna kan oavsiktligt aktiveras om sensorn vidrörs eller om vind-
rutan utsätts för vibrationer i ”AUTO”-läget. Var försiktig så att varken fing-
rarna eller något annat fastnar i vindrutetorkarna.
n Varning beträffande användning av spolarvätska
Använd inte spolarvätska när det är kallt ute förrän vindrutan har värmts
upp. Vätskan kan frysa på vindrutan och orsaka dålig sikt. Det kan orsaka
en olycka som kan leda till svåra eller livshotande skador.
n När eluppvärmning till spolarmunstyckena är aktiverad (i förekomman-
de fall)
Vidrör inte området runt spolarmunstycket eftersom det kan bli mycket hett
och orsaka brännskador.
OBSERVERA
nNär vindrutan är torr
Använd inte torkarna eftersom vindrutan kan repas.
n Om spolarvätskebehållaren är tom
Använd inte denna funktion kontinuerligt eftersom spolarvätskepumpen kan
överhettas.
n Om ett munstycke blir igensatt
Kontakta i så fall en auktoriserad Toyota-återförsäljare eller -verkstad eller
annan verkstad med motsvarande kvalifikationer och utrustning.
Försök inte att rensa det med en nål eller liknande föremål. Munstycket kan
skadas.
n Undvik att batteriet laddas ur
Låt inte vindrutetorkarna vara på längre än nödvändigt\
när motorn är
avstängd.
OM42753SE.book Page 242 Friday, August 12, 2016 10:56 AM

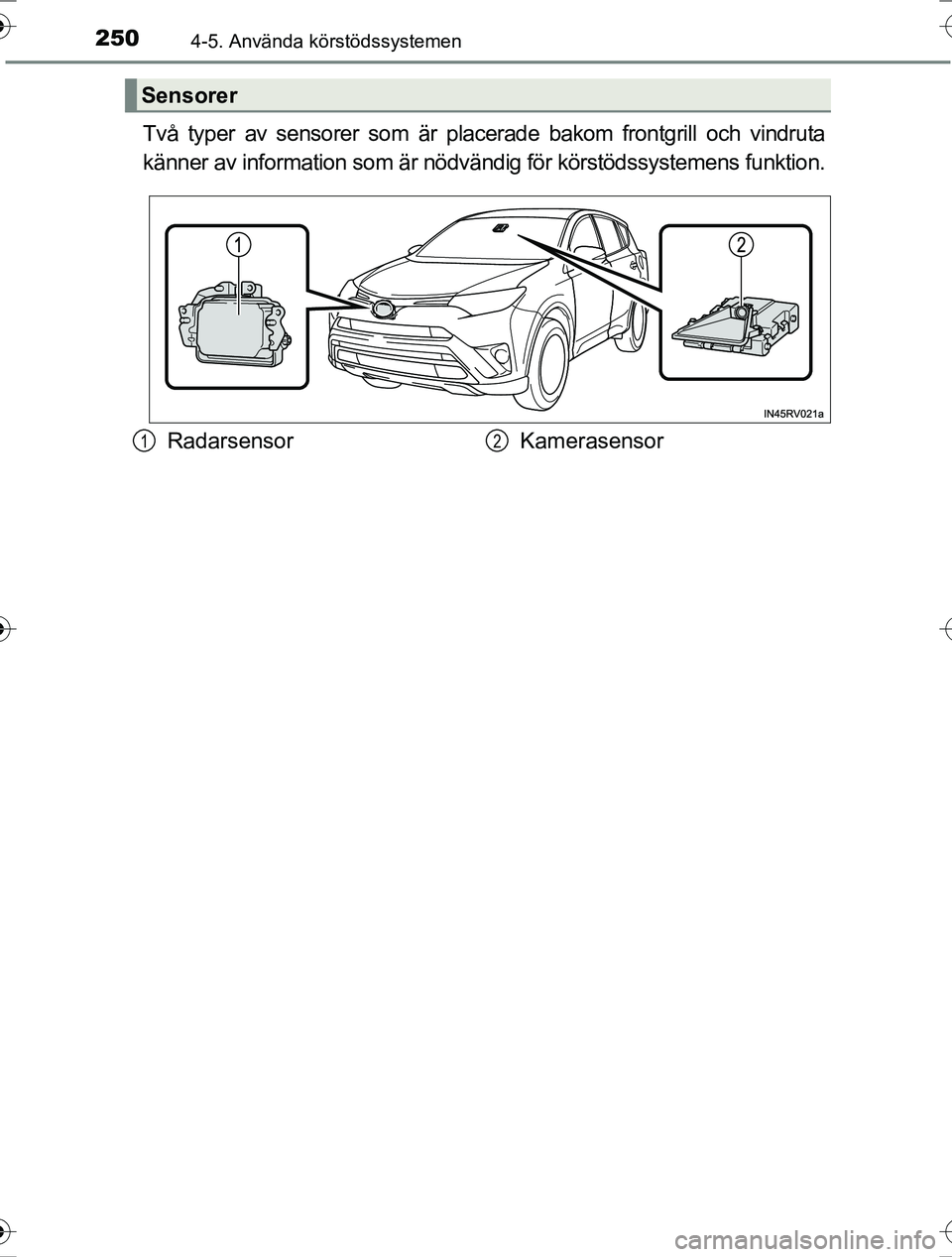

2504-5. Använda körstödssystemen
OM42753SE
Två typer av sensorer som är placerade bakom frontgrill och vindruta
känner av information som är nödvändig för körstödssystemens funktion.
Sensorer
RadarsensorKamerasensor12
OM42753SE.book Page 250 Friday, August 12, 2016 10:56 AM

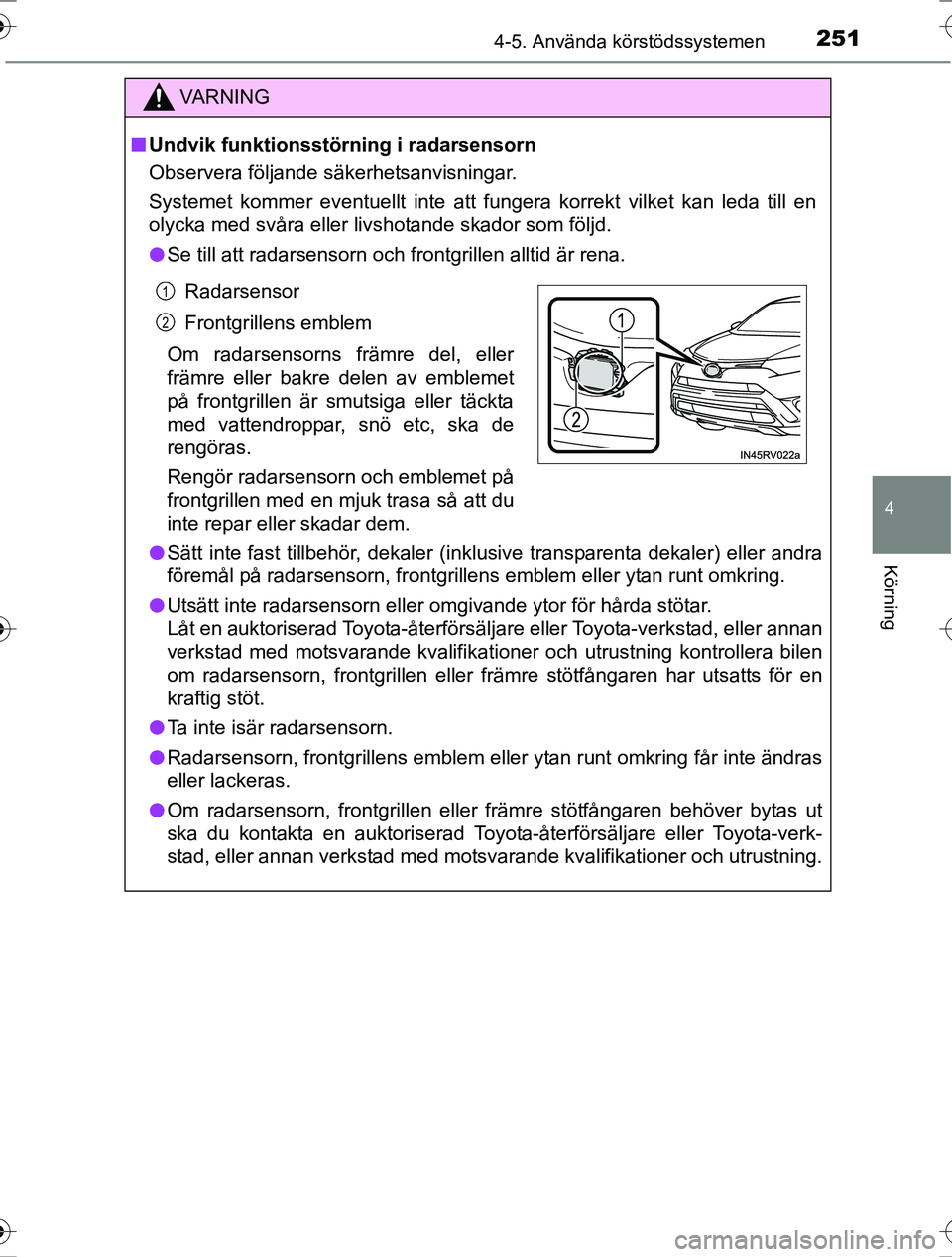

2514-5. Använda körstödssystemen
4
Körning
OM42753SE
VA R N I N G
nUndvik funktionsstörning i radarsensorn
Observera följande säkerhetsanvisningar.
Systemet kommer eventuellt inte att fungera korrekt vilket kan leda till en
olycka med svåra eller livshotande skador som följd.
l Se till att radarsensorn och frontgrillen alltid är rena.
l Sätt inte fast tillbehör, dekaler (inklusive transparenta dekaler) eller andra
föremål på radarsensorn, frontgrill ens emblem eller ytan runt omkring.
l Utsätt inte radarsensorn eller omgivande ytor för hårda stötar.
Låt en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifikationer och utrustning kontrollera bilen
om radarsensorn, frontgrillen eller främre stötfångaren har utsatts för en
kraftig stöt.
l Ta inte isär radarsensorn.
l Radarsensorn, frontgrillens emblem eller ytan runt omkring får inte ändras
eller lackeras.
l Om radarsensorn, frontgrillen eller främre stötfångaren behöver bytas ut
ska du kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verk-
stad, eller annan verkstad med motsvarande kvalifikationer och utrustning.
Radarsensor
Frontgrillens emblem
Om radarsensorns främre del, eller
främre eller bakre delen av emblemet
på frontgrillen är smutsiga eller täckta
med vattendroppar, snö etc, ska de
rengöras.
Rengör radarsensorn och emblemet på
frontgrillen med en mjuk trasa så att du
inte repar eller skadar dem.1
2
OM42753SE.book Page 251 Friday, August 12, 2016 10:56 AM

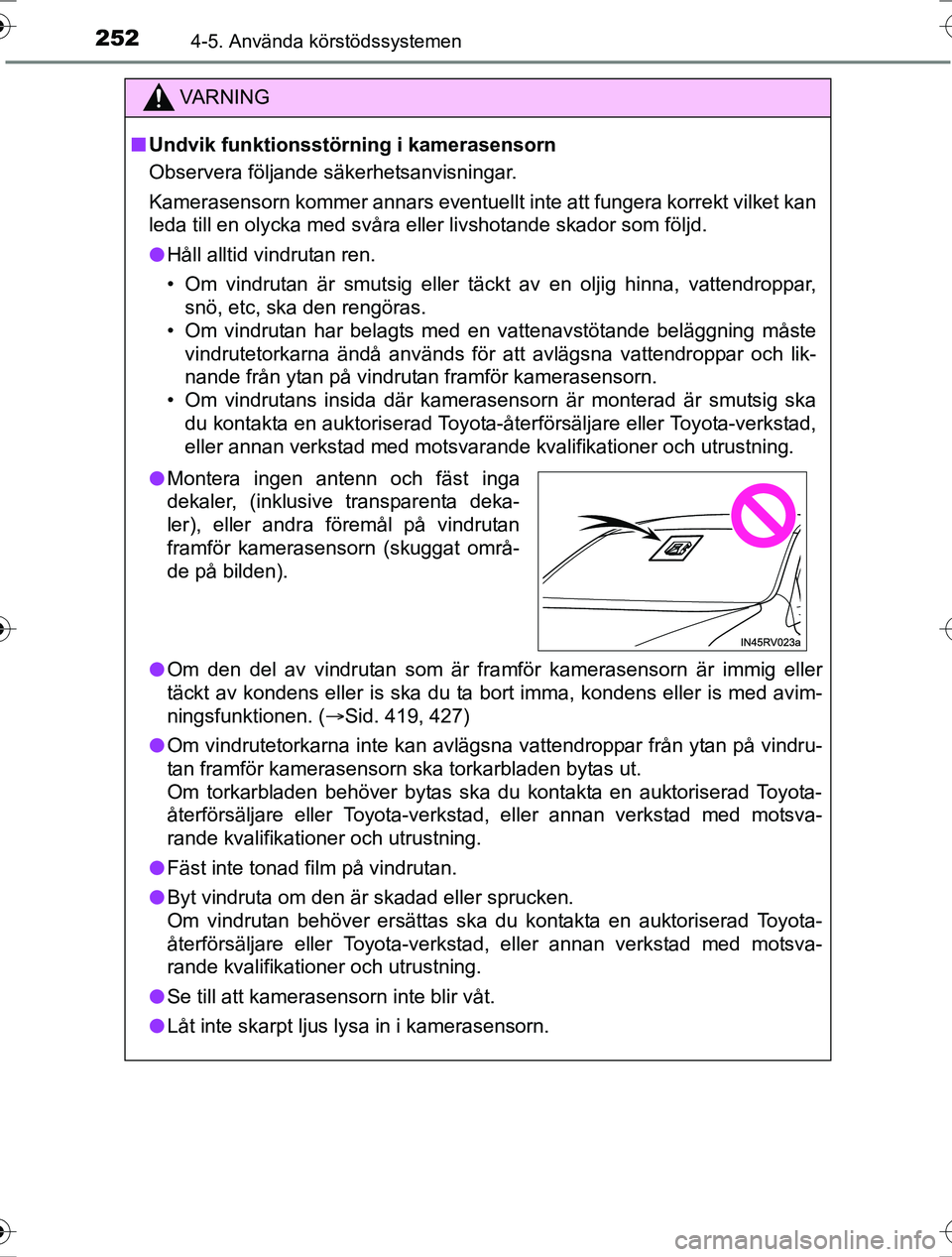

2524-5. Använda körstödssystemen
OM42753SE
VA R N I N G
nUndvik funktionsstörning i kamerasensorn
Observera följande säkerhetsanvisningar.
Kamerasensorn kommer annars eventuellt inte att fungera korrekt vilket kan
leda till en olycka med svåra eller livshotande skador som följd.
l Håll alltid vindrutan ren.
• Om vindrutan är smutsig eller täckt av en oljig hinna, vattendroppar,
snö, etc, ska den rengöras.
• Om vindrutan har belagts med en vattenavstötande beläggning måste vindrutetorkarna ändå används för att avlägsna vattendroppar och lik-
nande från ytan på vindrutan framför kamerasensorn.
• Om vindrutans insida där kamerasensorn är monterad är smutsig ska du kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad,
eller annan verkstad med motsvarande kvalifikationer och utrustning.
l Om den del av vindrutan som är framför kamerasensorn är immig eller
täckt av kondens eller is ska du ta bort imma, kondens eller is med avim-
ningsfunktionen. ( Sid. 419, 427)
l Om vindrutetorkarna inte kan avlägsna vattendroppar från ytan på vindru-
tan framför kamerasensorn ska torkarbladen bytas ut.
Om torkarbladen behöver bytas ska du kontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller annan verkstad med motsva-
rande kvalifikationer och utrustning.
l Fäst inte tonad film på vindrutan.
l Byt vindruta om den är skadad eller sprucken.
Om vindrutan behöver ersättas ska du kontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller annan verkstad med motsva-
rande kvalifikationer och utrustning.
l Se till att kamerasensorn inte blir våt.
l Låt inte skarpt ljus lysa in i kamerasensorn.
lMontera ingen antenn och fäst inga
dekaler, (inklusive transparenta deka-
ler), eller andra föremål på vindrutan
framför kamerasensorn (skuggat områ-
de på bilden).
OM42753SE.book Page 252 Friday, August 12, 2016 10:56 AM

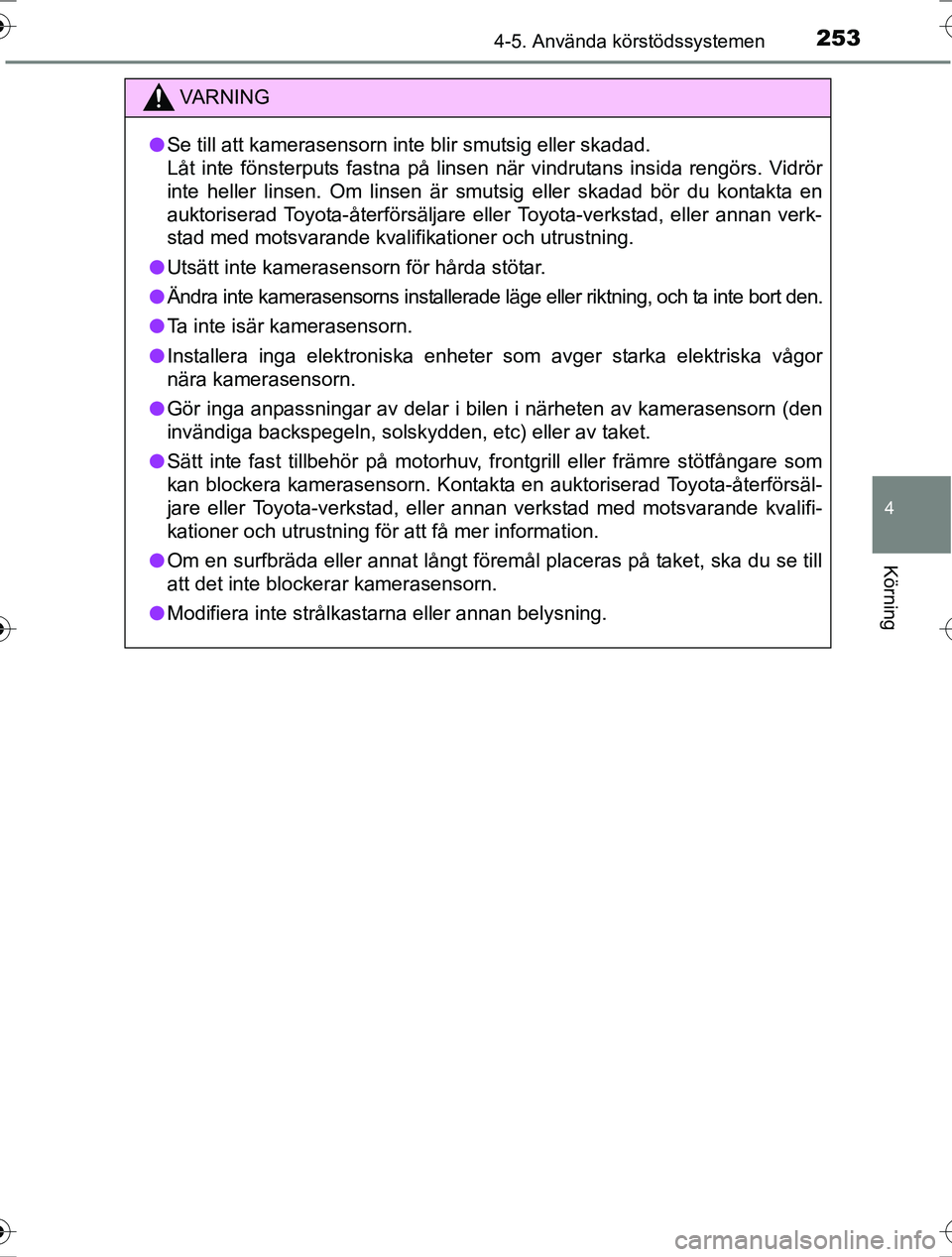

2534-5. Använda körstödssystemen
4
Körning
OM42753SE
VA R N I N G
lSe till att kamerasensorn inte blir smutsig eller skadad.
Låt inte fönsterputs fastna på linsen när vindrutans insida rengörs. Vidrör
inte heller linsen. Om linsen är smutsig eller skadad bör du kontakta en
auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan verk-
stad med motsvarande kvalifikationer och utrustning.
l Utsätt inte kamerasensorn för hårda stötar.
l Ändra inte kamerasensorns installerade läge eller riktning, och ta inte bort den.
l Ta inte isär kamerasensorn.
l Installera inga elektroniska enheter som avger starka elektriska vågor
nära kamerasensorn.
l Gör inga anpassningar av delar i bilen i närheten av kamerasensorn (den
invändiga backspegeln, solskydden, etc) eller av taket.
l Sätt inte fast tillbehör på motorhuv, frontgrill eller främre stötfångare som
kan blockera kamerasensorn. Kontakta en auktoriserad Toyota-återförsäl-
jare eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifi-
kationer och utrustning för att få mer information.
l Om en surfbräda eller annat långt föremål placeras på taket, ska du se till
att det inte blockerar kamerasensorn.
l Modifiera inte strålkastarna eller annan belysning.
OM42753SE.book Page 253 Friday, August 12, 2016 10:56 AM

2544-5. Använda körstödssystemen
OM42753SE

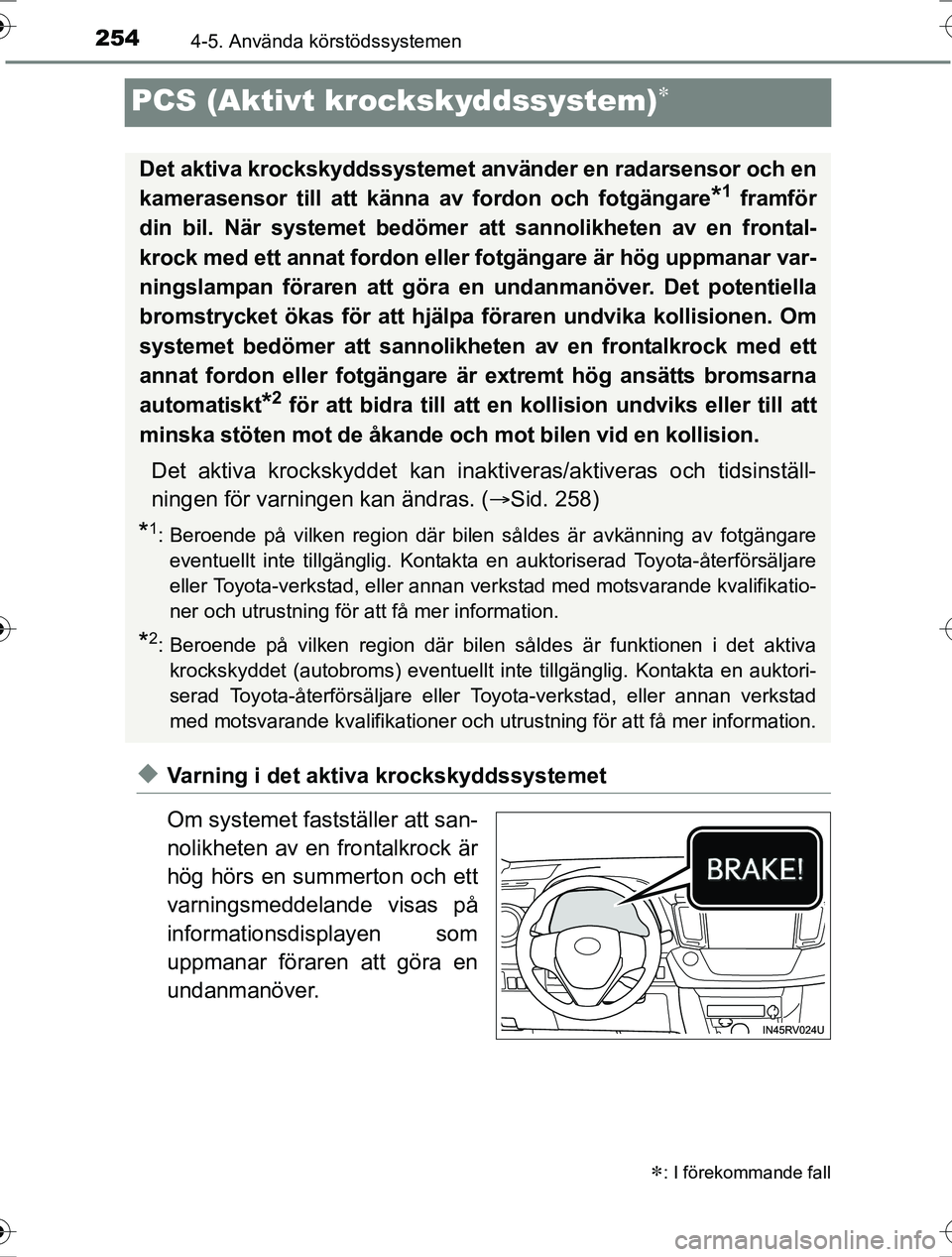

PCS (Aktivt krockskyddssystem)
uVarning i det aktiva krockskyddssystemet
Om systemet fastställer att san-
nolikheten av en frontalkrock är
hög hörs en summerton och ett
varningsmeddelande visas på
informationsdisplayen som
uppmanar föraren att göra en
undanmanöver.
: I förekommande fall
Det aktiva krockskyddssystemet använder en radarsensor och en
kamerasensor till att känna av fordon och fotgängare
*1 framför
din bil. När systemet bedömer a tt sannolikheten av en frontal-
krock med ett annat fordon eller fotgängare är hög uppmanar var-
ningslampan föraren att göra en undanmanöver. Det potentiella
bromstrycket ökas för att hjälpa föraren undvika kollisionen. Om
systemet bedömer att sannolikhe ten av en frontalkrock med ett
annat fordon eller fotgängare är extremt hög ansätts bromsarna
automatiskt
*2 för att bidra till att en kollision undviks eller till att
minska stöten mot de åkande och mot bilen vid en kollision.
Det aktiva krockskyddet kan inaktiveras/aktiveras och tidsinställ-
ningen för varningen kan ändras. ( Sid. 258)
*1: Beroende på vilken region där bilen såldes är avkänning av fotgängare
eventuellt inte tillgänglig. Kontakta en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifikatio-
ner och utrustning för att få mer information.
*2: Beroende på vilken region där bilen såldes är funktionen i det aktivakrockskyddet (autobroms) eventuellt inte tillgänglig. Kontakta en auktori-
serad Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och utrustning för att få mer information.
OM42753SE.book Page 254 Friday, August 12, 2016 10:56 AM

2574-5. Använda körstödssystemen
4
Körning
OM42753SE

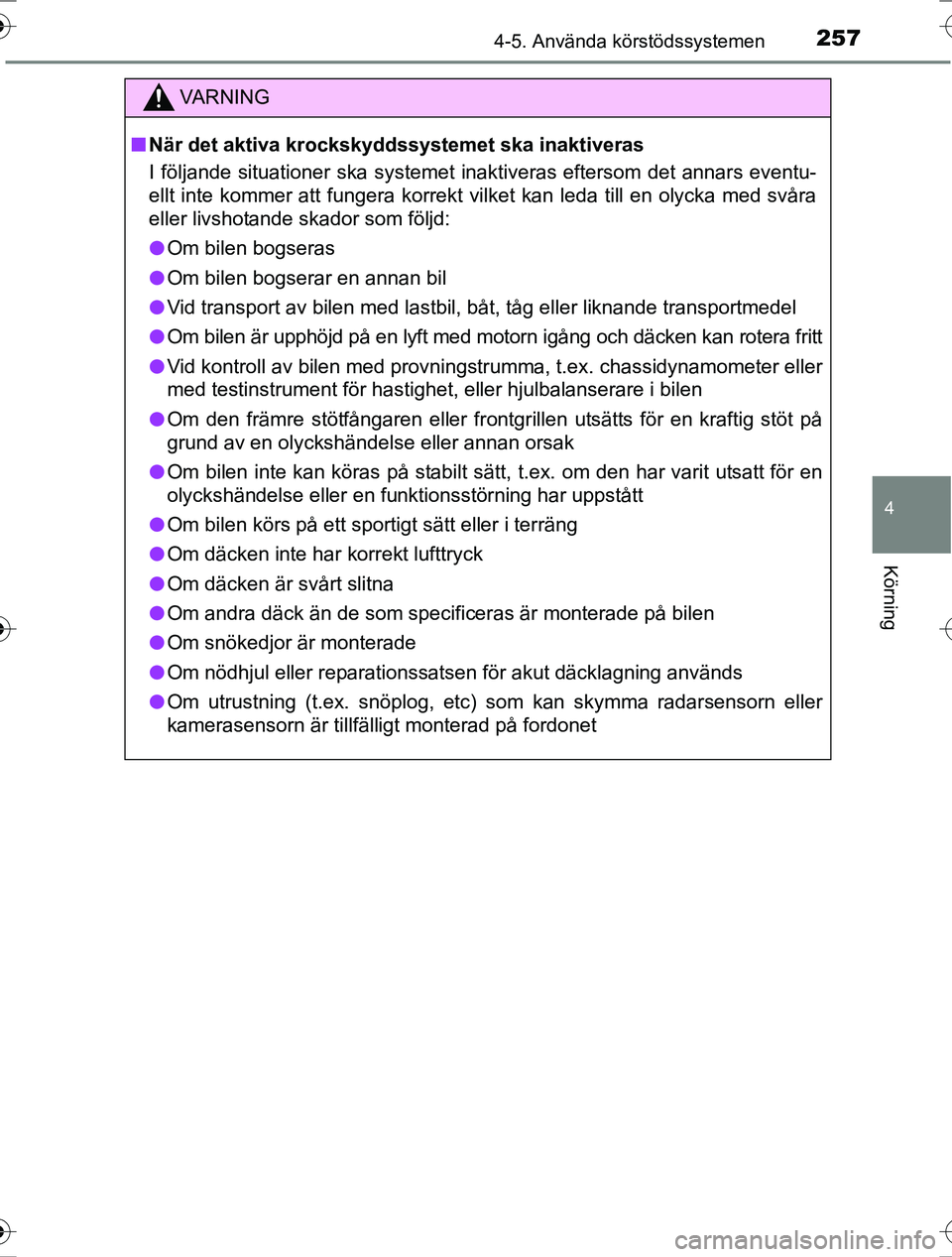

VA R N I N G
nNär det aktiva krockskyddssystemet ska inaktiveras
I följande situationer ska systemet inaktiveras eftersom det annars eventu-
ellt inte kommer att fungera korrekt vilket kan leda till en olycka med svåra
eller livshotande skador som följd:
l Om bilen bogseras
l Om bilen bogserar en annan bil
l Vid transport av bilen med lastbil, båt, tåg eller liknande transportmedel
l Om bilen är upphöjd på en lyft med motorn igång och däcken kan rotera fritt
l Vid kontroll av bilen med provningstrumma, t.ex. chassidynamometer eller
med testinstrument för hastighet, eller hjulbalanserare i bilen
l Om den främre stötfångaren eller frontgrillen utsätts för en kraftig stöt på
grund av en olyckshändelse eller annan orsak
l Om bilen inte kan köras på stabilt sätt, t.ex. om den har varit utsatt för en
olyckshändelse eller en funktionsstörning har uppstått
l Om bilen körs på ett sportigt sätt eller i terräng
l Om däcken inte har korrekt lufttryck
l Om däcken är svårt slitna
l Om andra däck än de som specificeras är monterade på bilen
l Om snökedjor är monterade
l Om nödhjul eller reparationssatsen för akut däcklagning används
l Om utrustning (t.ex. snöplog, etc) som kan skymma radarsensorn eller
kamerasensorn är tillfälligt monterad på fordonet
OM42753SE.book Page 257 Friday, August 12, 2016 10:56 AM
