3054-5. Använda körstödssystemen
4
Körning
OM42753SEn

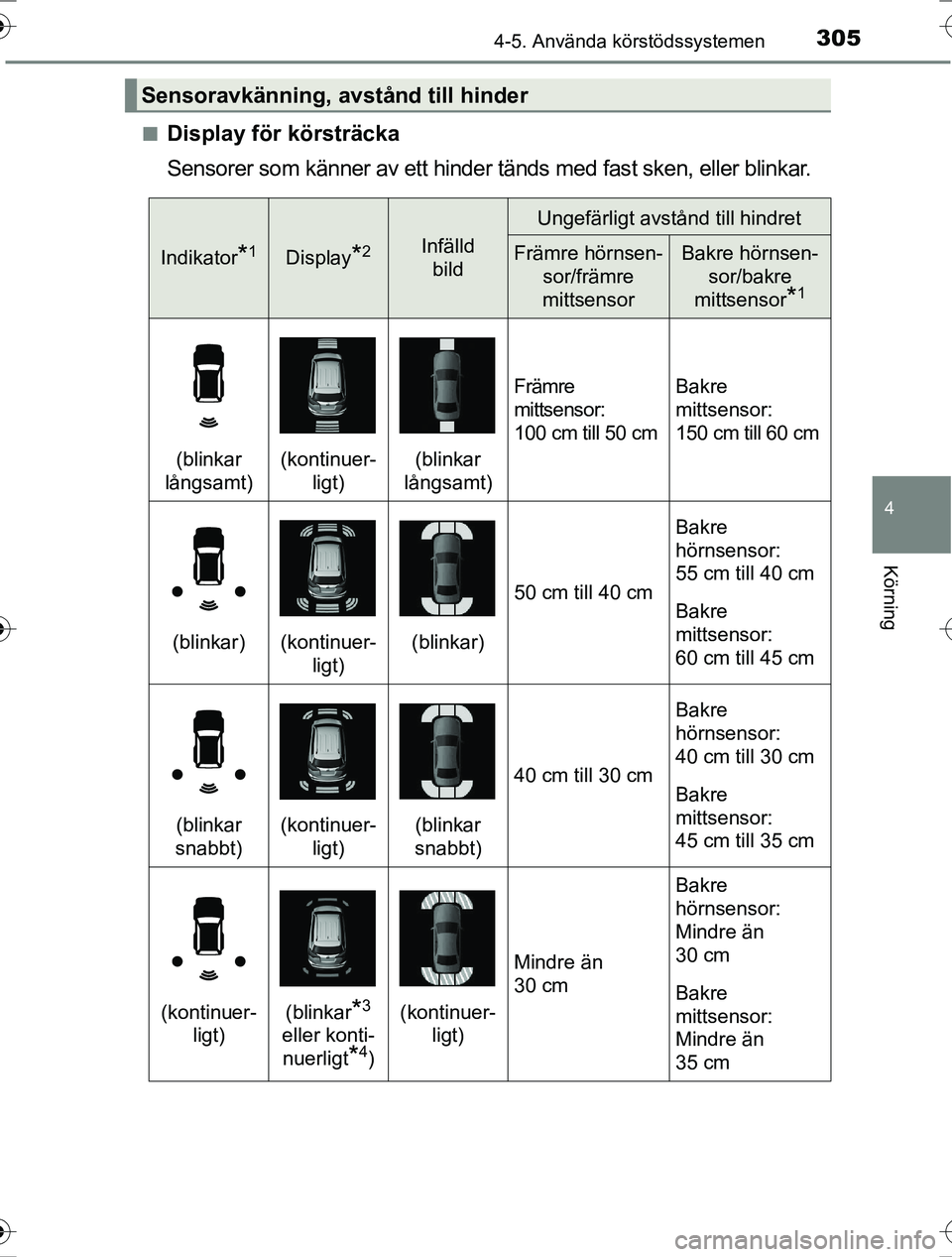

Display för körsträcka
Sensorer som känner av ett hinder tänds med fast sken, eller blinkar.
Sensoravkänning, av
stånd till hinder
Indikator*1Display*2Infälld
Ungefärligt avstånd till hindret
Främre hörnsen- sor/främre
mittsensorBakre hörnsen-
sor/bakre
mittsensor
*1
(blinkar
långsamt)(kontinuer- ligt)(blinkar
långsamt)
Främre
mittsensor:
100 cm till 50 cmBakre
mittsensor:
150 cm till 60 cm
(blinkar)(kontinuer- ligt)(blinkar)
50 cm till 40 cm
Bakre
hörnsensor:
55 cm till 40 cm
Bakre
mittsensor:
60 cm till 45 cm
(blinkar
snabbt)(kontinuer- ligt)(blinkar
snabbt)
40 cm till 30 cm
Bakre
hörnsensor:
40 cm till 30 cm
Bakre
mittsensor:
45 cm till 35 cm
(kontinuer- ligt)(blinkar*3
eller konti-
nuerligt
*4)
(kontinuer- ligt)
Mindre än
30 cm
Bakre
hörnsensor:
Mindre än
30 cm
Bakre
mittsensor:
Mindre än
35 cm
OM42753SE.book Page 305 Friday, August 12, 2016 10:56 AM

3064-5. Använda körstödssystemen
OM42753SE

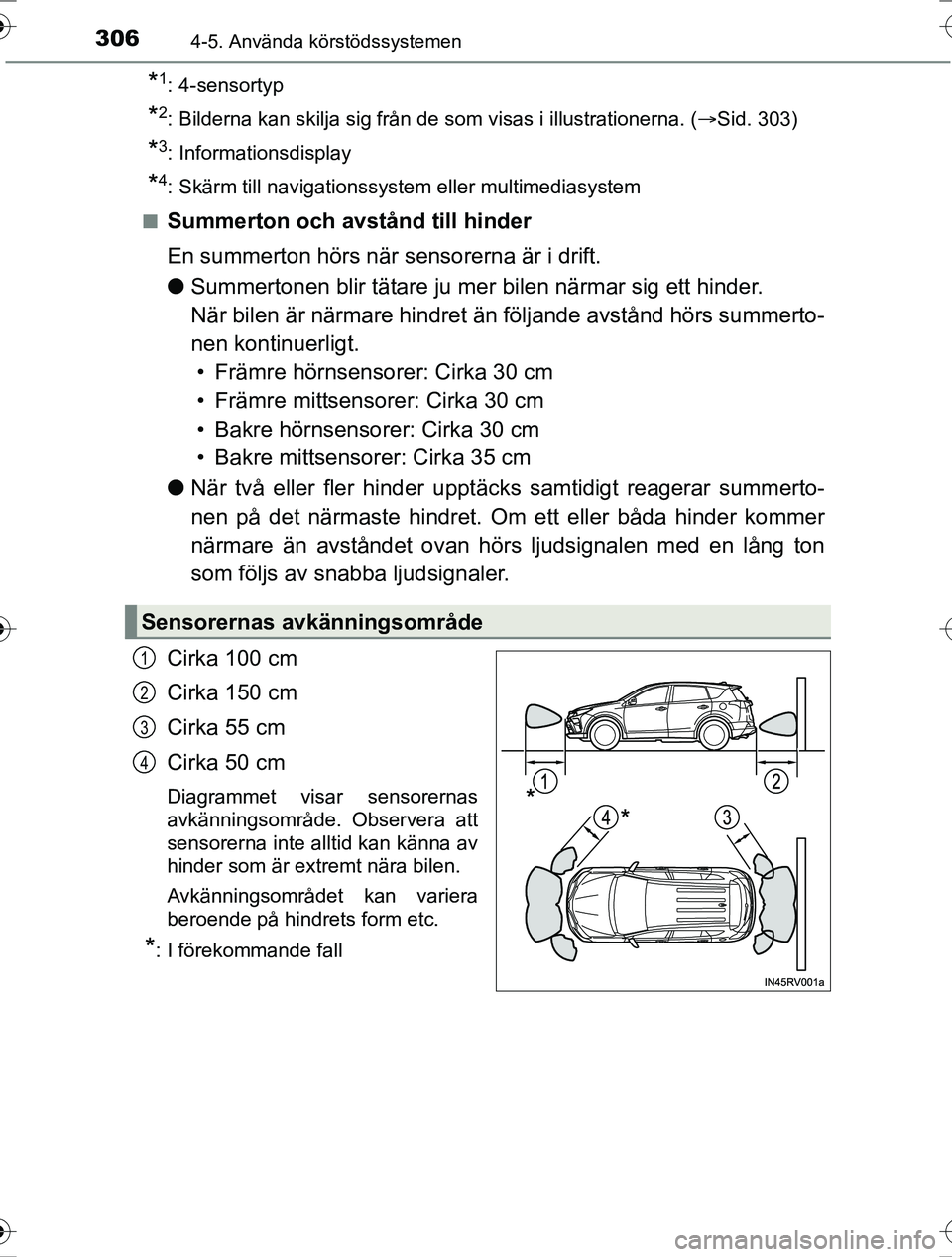

*1: 4-sensortyp
*2: Bilderna kan skilja sig från de som visas i illustrationerna. (Sid. 303)
*3: Informationsdisplay
*4: Skärm till navigationssystem eller multimediasystem
n
Summerton och avstånd till hinder
En summerton hörs när sensorerna är i drift.
l Summertonen blir tätare ju mer bilen närmar sig ett hinder.
När bilen är närmare hindret än följande avstånd hörs summerto-
nen kontinuerligt.
• Främre hörnsensorer: Cirka 30 cm
• Främre mittsensorer: Cirka 30 cm
• Bakre hörnsensorer: Cirka 30 cm
• Bakre mittsensorer: Cirka 35 cm
l När två eller fler hinder upptäcks samtidigt reagerar summerto-
nen på det närmaste hindret. Om ett eller båda hinder kommer
närmare än avståndet ovan hörs lj udsignalen med en lång ton
som följs av snabba ljudsignaler.
Cirka 100 cm
Cirka 150 cm
Cirka 55 cm
Cirka 50 cm
Diagrammet visar sensorernas
avkänningsområde. Observera att
sensorerna inte alltid kan känna av
hinder som är extremt nära bilen.
Avkänningsområdet kan variera
beroende på hindrets form etc.
*: I förekommande fall
Sensorernas avkänningsområde
1
2
3
4
OM42753SE.book Page 306 Friday, August 12, 2016 10:56 AM

3074-5. Använda körstödssystemen
4
Körning
OM42753SE

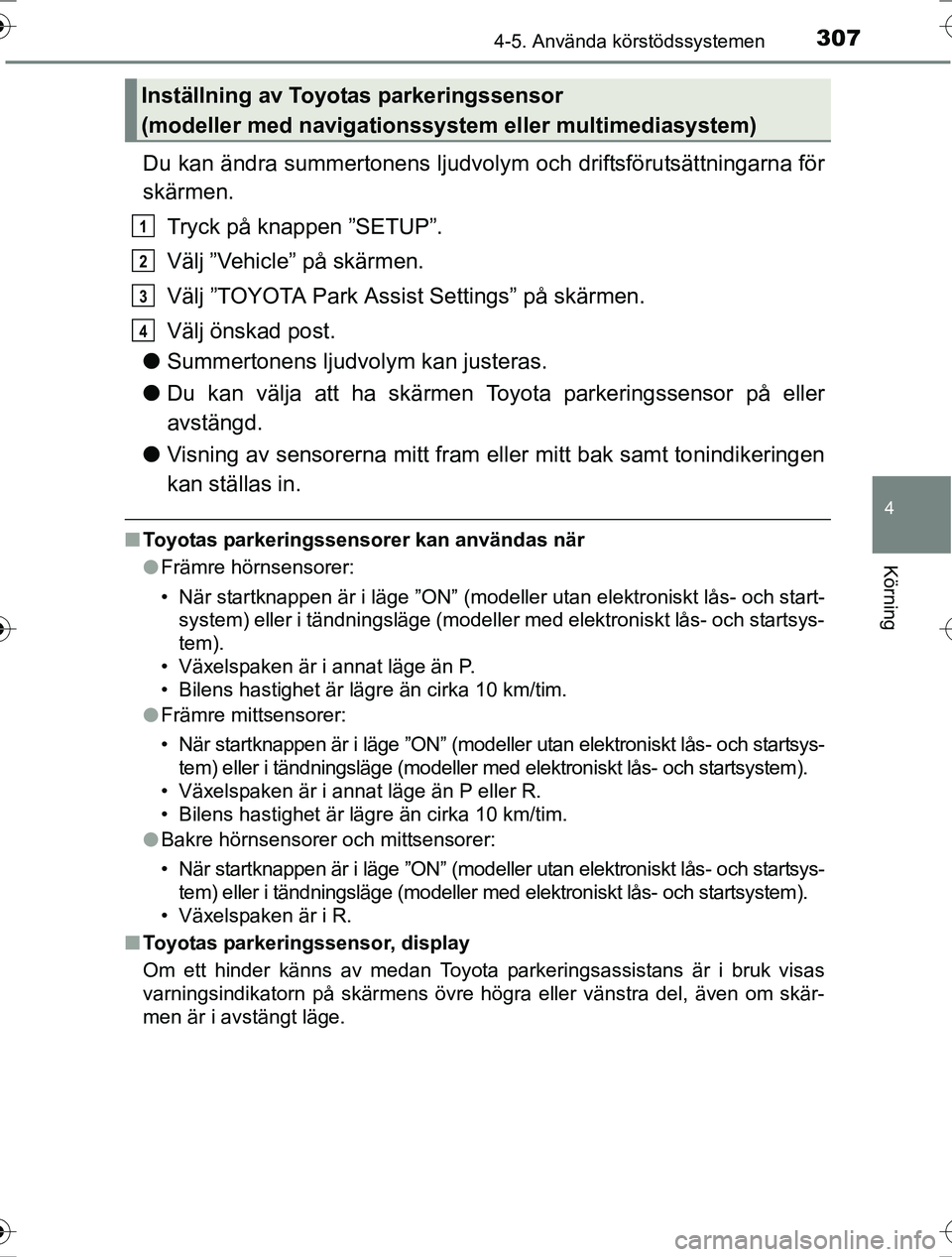

Du kan ändra summertonens ljudvolym och driftsförutsättningarna för
skärmen.Tryck på knappen ”SETUP”.
Välj ”Vehicle” på skärmen.
Välj ”TOYOTA Park Assist Settings” på skärmen.
Välj önskad post.
l Summertonens ljudvolym kan justeras.
l Du kan välja att ha skärmen Toyo ta parkeringssensor på eller
avstängd.
l Visning av sensorerna mitt fram e ller mitt bak samt tonindikeringen
kan ställas in.
n Toyotas parkeringssenso rer kan användas när
l Främre hörnsensorer:
• När startknappen är i läge ”ON” (modeller utan elektroniskt lås- och start-
system) eller i tändningsläge (modeller med elektroniskt lås- och startsys-
tem).
• Växelspaken är i annat läge än P.
• Bilens hastighet är lägre än cirka 10 km/tim.
l Främre mittsensorer:
• När startknappen är i läge ”ON” (modeller utan elektroniskt lås- och startsys-
tem) eller i tändningsläge (modeller med elektroniskt lås- och startsystem).
• Växelspaken är i annat läge än P eller R.
• Bilens hastighet är lägre än cirka 10 km/tim.
l Bakre hörnsensorer och mittsensorer:
• När startknappen är i läge ”ON” (modeller utan elektroniskt lås- och startsys-
tem) eller i tändningsläge (modeller med elektroniskt lås- och startsystem).
• Växelspaken är i R.
n Toyotas parkeringssensor, display
Om ett hinder känns av medan Toyota parkeringsassistans är i bruk visas
varningsindikatorn på skärmens övre högra eller vänstra del, även om skär-
men är i avstängt läge.
Inställning av Toyotas parkeringssensor
(modeller med navigationssyst em eller multimediasystem)
1
2
3
4
OM42753SE.book Page 307 Friday, August 12, 2016 10:56 AM

3084-5. Använda körstödssystemen
OM42753SEn

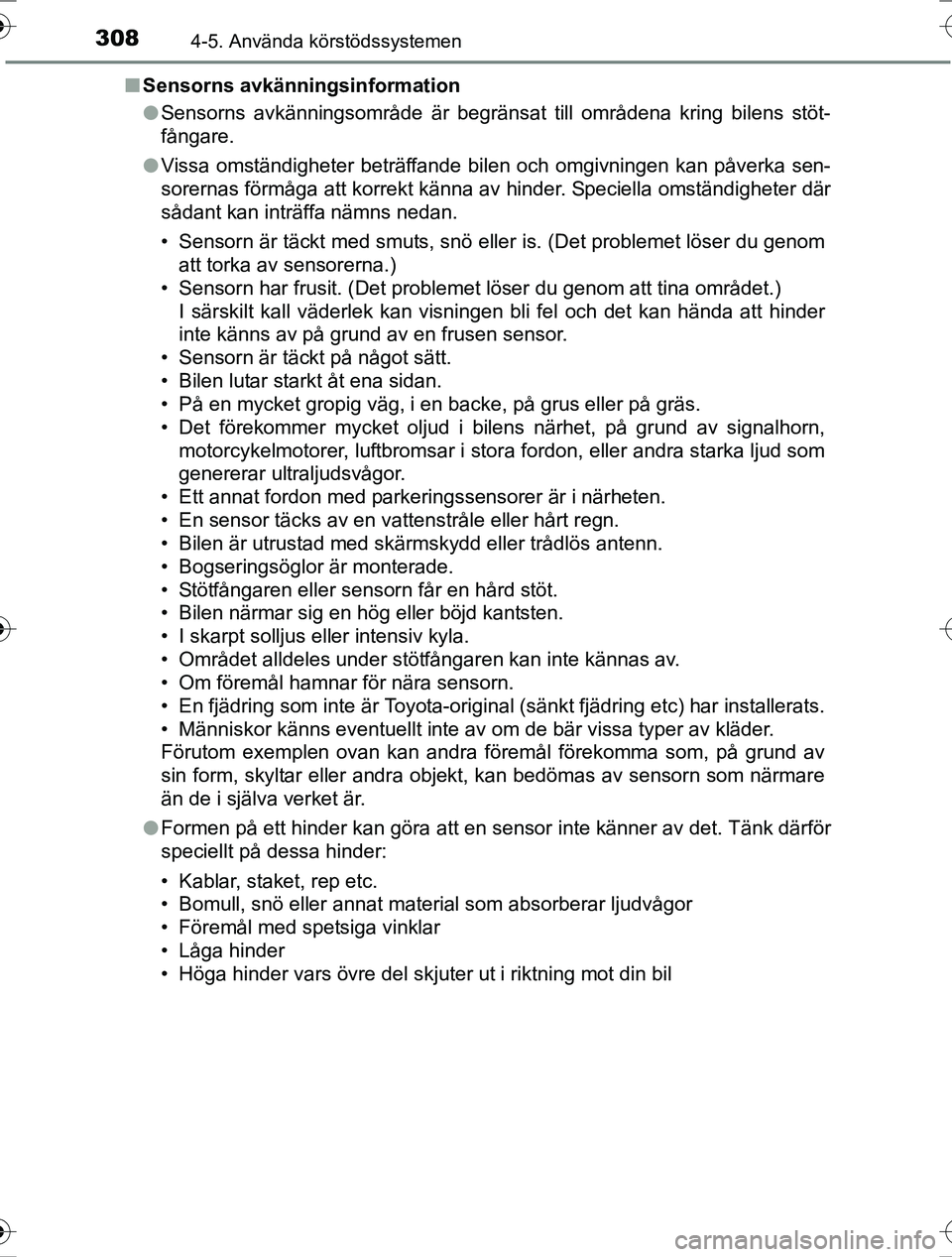

Sensorns avkänningsinformation
lSensorns avkänningsområde är begränsat till områdena kring bilens stöt-
fångare.
l Vissa omständigheter beträffande bilen och omgivningen kan påverka sen-
sorernas förmåga att korrekt känna av hinder. Speciella omständigheter där
sådant kan inträffa nämns nedan.
• Sensorn är täckt med smuts, snö eller is. (Det problemet löser du genom
att torka av sensorerna.)
• Sensorn har frusit. (Det problemet löser du genom att tina området.)
I särskilt kall väderlek kan visningen bli fel och det kan hända att hinder
inte känns av på grund av en frusen sensor.
• Sensorn är täckt på något sätt.
• Bilen lutar starkt åt ena sidan.
• På en mycket gropig väg, i en backe, på grus eller på gräs.
• Det förekommer mycket oljud i bilens närhet, på grund av signalhorn, motorcykelmotorer, luftbromsar i stora fordon, eller andra starka ljud som
genererar ultraljudsvågor.
• Ett annat fordon med parkeringssensorer är i närheten.
• En sensor täcks av en vattenstråle eller hårt regn.
• Bilen är utrustad med skärmskydd eller trådlös antenn.
• Bogseringsöglor är monterade.
• Stötfångaren eller sensorn får en hård stöt.
• Bilen närmar sig en hög eller böjd kantsten.
• I skarpt solljus eller intensiv kyla.
• Området alldeles under stötfångaren kan inte kännas av.
• Om föremål hamnar för nära sensorn.
• En fjädring som inte är Toyota-original (sänkt fjädring etc) har installerats.
• Människor känns eventuellt inte av om de bär vissa typer av kläder.
Förutom exemplen ovan kan andra föremål förekomma som, på grund av
sin form, skyltar eller andra objekt, kan bedömas av sensorn som närmare
än de i själva verket är.
l Formen på ett hinder kan göra att en sensor inte känner av det. Tänk därför
speciellt på dessa hinder:
• Kablar, staket, rep etc.
• Bomull, snö eller annat material som absorberar ljudvågor
• Föremål med spetsiga vinklar
• Låga hinder
• Höga hinder vars övre del skjuter ut i riktning mot din bil
OM42753SE.book Page 308 Friday, August 12, 2016 10:56 AM

3094-5. Använda körstödssystemen
4
Körning
OM42753SEl
Följande situationer kan uppstå under användning:
• Beroende på hindrets form och andra faktorer kan avkänningsavståndet
vara kortare, och det kan även vara omöjligt att känna av ett hinder.
• Hinder känns eventuellt inte av om de är för nära sensorn.
• Det finns en liten fördröjning från det att hindret känns av till indikeringen. Även vid låg hastighet finns risk för att hindret kommer inom sensorns
avkänningsområde innan indikatorn tänds och varningssignalen hörs.
• Tunna stolpar eller föremål som är lägre än sensorn känns eventuellt inte av när bilen närmar sig dem, även om de har känts av en gång.
• Det kan vara svårt att höra ljudsignalerna om ljudanläggningen eller luft-
konditioneringen är på med hög volym.
n Om systemet är ur funktion
Fyra sensorer
l Om fordonsindikatorn fortsätter att vara tänd medan indikatorerna för bakre
hörn och mitt bak blinkar och ljudsignalen för funktionsstörning ljuder i cirka
7 sekunder bör du låta bilen kontrolleras av en Toyota-återförsäljare eller
Toyota-verkstad, eller annan verksamhet med motsvarande kvalifikationer
och utrustning.
l Om fordonsindikatorn och indikatorerna för bakre hörn och mitt bak blinkar
och ljudsignalen för funktionsstörning ljuder i cirka 7 sekunder ska senso-
rerna rengöras med en mjuk trasa.
Åtta sensorer
Ett meddelande visas på informationsdisplayen: Sid. 559
n Specialinställningar
Inställningen av summervolymen kan ändras.
(Funktioner som kan specialinställas
Sid. 662)
VA R N I N G
nVid användning av Toyotas parkeringssensor
Observera följande säkerhetsanvisningar.
Annars finns det risk för att bilen inte kan framföras på säkert sätt vilket kan
orsaka en olycka.
l Använd inte sensorn vid hastigheter över 10 km/tim.
l Sensorernas avkänningsområden och reaktionstider är begränsade. När
bilen är i rörelse ska du kontrollera området runt bilen (särskilt på bilens sidor).
Du bör också köra långsamt och styra bilens hastighet med hjälp av bromsen.
l Installera inga tillbehör inom sensorernas räckvidd.
OM42753SE.book Page 309 Friday, August 12, 2016 10:56 AM

3104-5. Använda körstödssystemen
OM42753SE

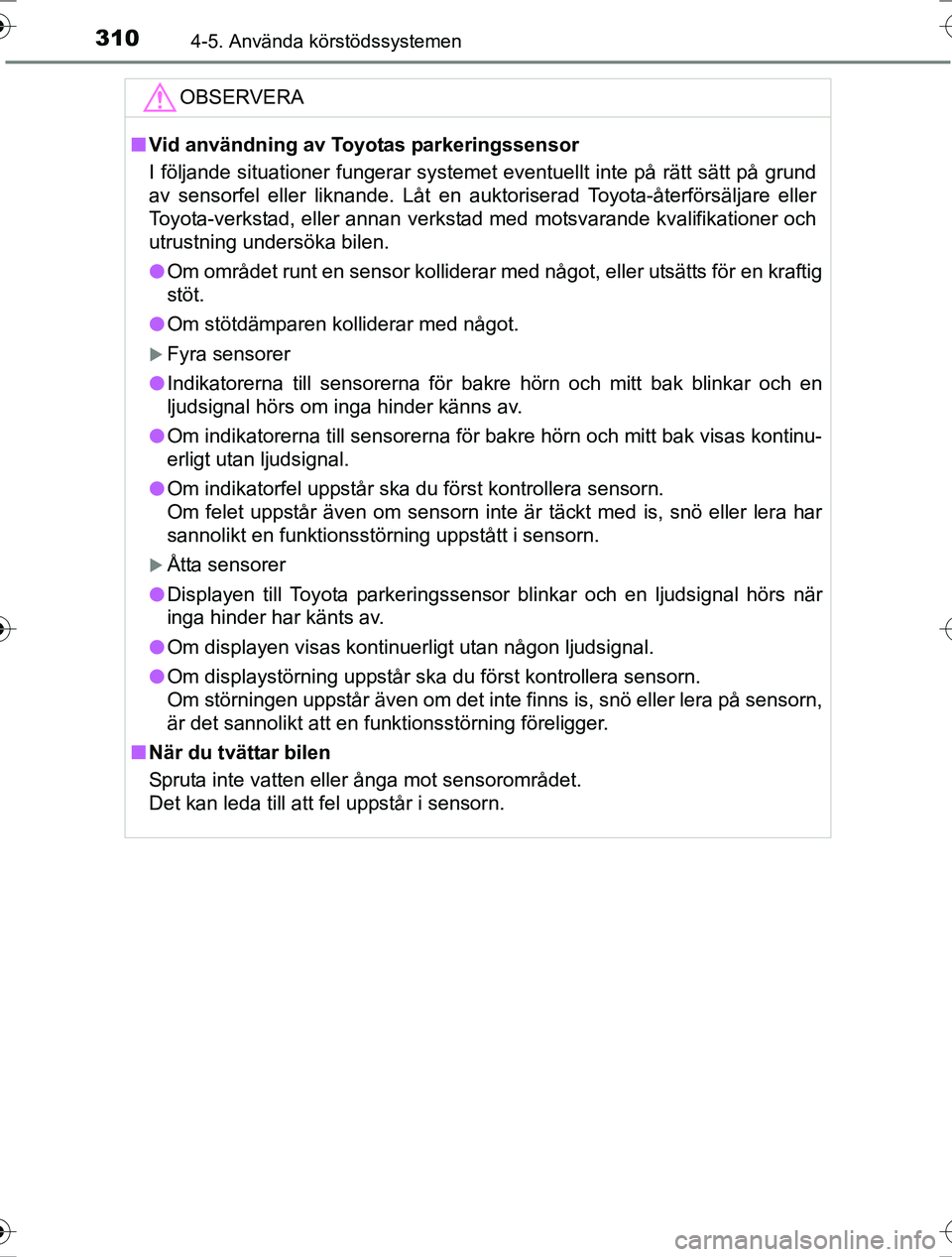

OBSERVERA
nVid användning av Toyotas parkeringssensor
I följande situationer fungerar systemet eventuellt inte på rätt sätt på grund
av sensorfel eller liknande. Låt en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer och
utrustning undersöka bilen.
l Om området runt en sensor kolliderar med något, eller utsätts för en kraftig
stöt.
l Om stötdämparen kolliderar med något.
Fyra sensorer
l Indikatorerna till sensorerna för bakre hörn och mitt bak blinkar och en
ljudsignal hörs om inga hinder känns av.
l Om indikatorerna till sensorerna för bakre hörn och mitt bak visas kontinu-
erligt utan ljudsignal.
l Om indikatorfel uppstår ska du först kontrollera sensorn.
Om felet uppstår även om sensorn inte är täckt med is, snö eller lera har
sannolikt en funktionsstörning uppstått i sensorn.
Åtta sensorer
l Displayen till Toyota parkeringssensor blinkar och en ljudsignal hörs när
inga hinder har känts av.
l Om displayen visas kontinuerligt utan någon ljudsignal.
l Om displaystörning uppstår ska du först kontrollera sensorn.
Om störningen uppstår även om det inte finns is, snö eller lera på sensorn,
är det sannolikt att en funktionsstörning föreligger.
n När du tvättar bilen
Spruta inte vatten eller ånga mot sensorområdet.
Det kan leda till att fel uppstår i sensorn.
OM42753SE.book Page 310 Friday, August 12, 2016 10:56 AM

3264-5. Använda körstödssystemen
OM42753SE

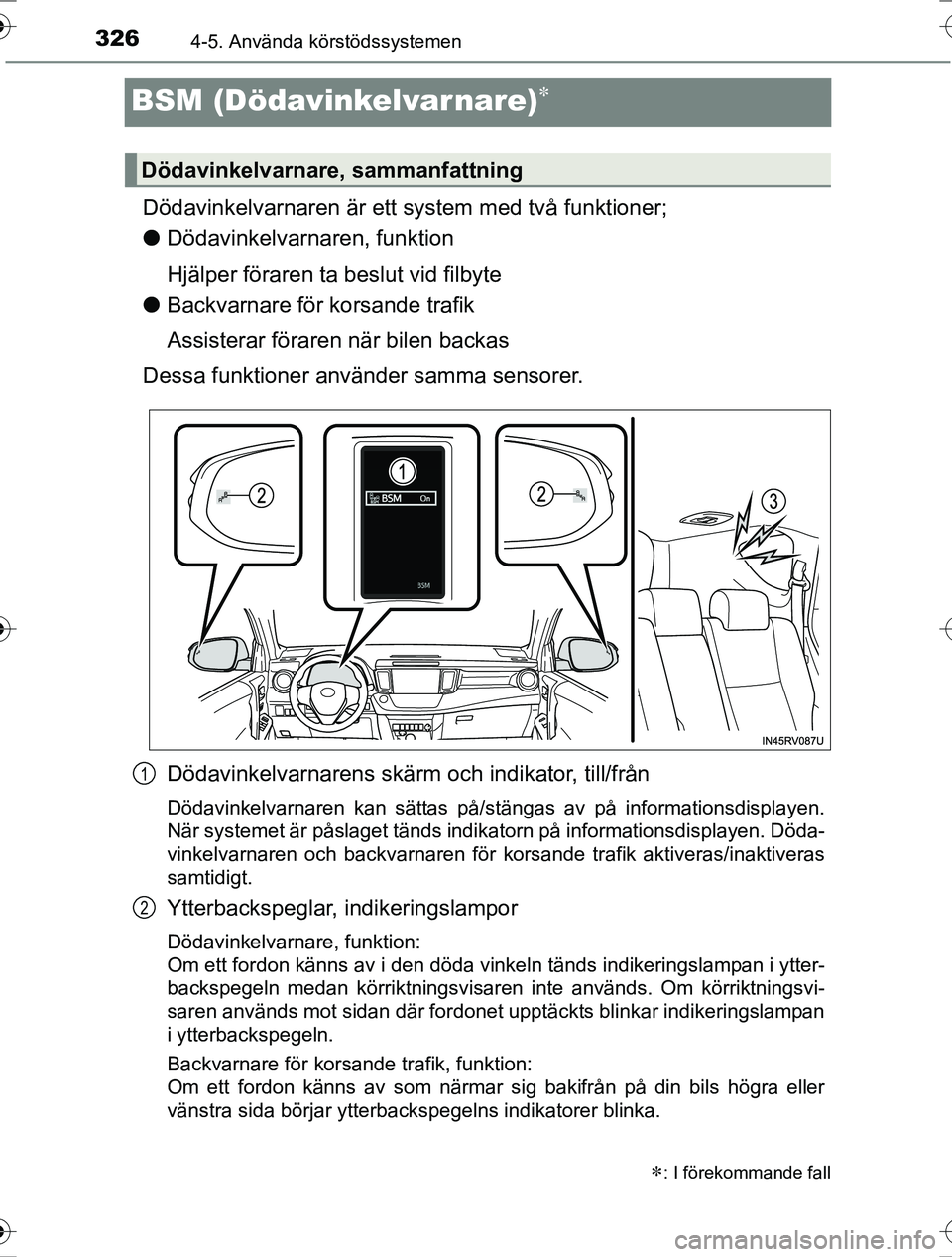

BSM (Dödavinkelvarnare)
Dödavinkelvarnaren är ett system med två funktioner;
lDödavinkelvarnaren, funktion
Hjälper föraren ta beslut vid filbyte
l Backvarnare för korsande trafik
Assisterar föraren när bilen backas
Dessa funktioner använder samma sensorer.
Dödavinkelvarnarens skärm och indikator, till/från
Dödavinkelvarnaren kan sättas på/stängas av på informationsdisplayen.
När systemet är påslaget tänds indikatorn på informationsdisplayen. Döda-
vinkelvarnaren och backvarnaren för korsande trafik aktiveras/inaktiveras
samtidigt.
Ytterbackspeglar, indikeringslampor
Dödavinkelvarnare, funktion:
Om ett fordon känns av i den döda vinkeln tänds indikeringslampan i ytter-
backspegeln medan körriktningsvisaren inte används. Om körriktningsvi-
saren används mot sidan där fordonet upptäckts blinkar indikeringslampan
i ytterbackspegeln.
Backvarnare för korsande trafik, funktion:
Om ett fordon känns av som närmar sig bakifrån på din bils högra eller
vänstra sida börjar ytterbackspegelns indikatorer blinka.
: I förekommande fall
Dödavinkelvarnare, sammanfattning
1
2
OM42753SE.book Page 326 Friday, August 12, 2016 10:56 AM

3274-5. Använda körstödssystemen
4
Körning
OM42753SE

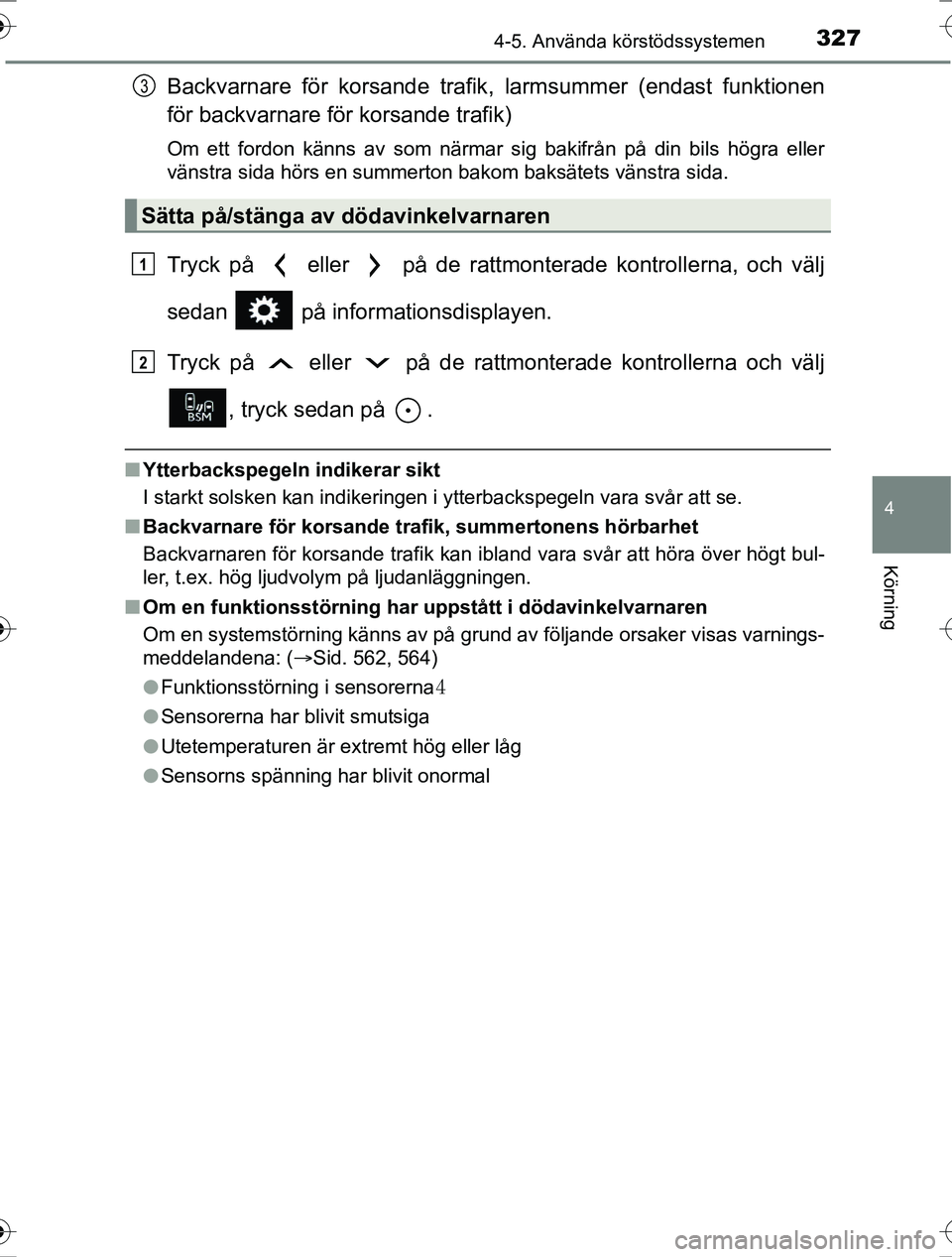

Backvarnare för korsande trafik, larmsummer (endast funktionen
för backvarnare för korsande trafik)
Om ett fordon känns av som närmar sig bakifrån på din bils högra eller
vänstra sida hörs en summerton bakom baksätets vänstra sida.
Tryck på eller på de ratt monterade kontrollerna, och välj
sedan på informationsdisplayen.
Tryck på eller på de ratt monterade kontrollerna och välj
, tryck sedan på .
n Ytterbackspegeln indikerar sikt
I starkt solsken kan indikeringen i ytterbackspegeln vara svår att se.
n Backvarnare för korsande trafik, summertonens hörbarhet
Backvarnaren för korsande trafik kan ibland vara svår att höra över högt bul-
ler, t.ex. hög ljudvolym på ljudanläggningen.
n Om en funktionsstörning har uppstått i dödavinkelvarnaren
Om en systemstörning känns av på grund av följande orsaker visas varnings-
meddelandena: ( Sid. 562, 564)
l Funktionsstörning i sensorerna 4
l Sensorerna har blivit smutsiga
l Utetemperaturen är extremt hög eller låg
l Sensorns spänning har blivit onormal
Sätta på/stänga av dödavinkelvarnaren
3
1
2
OM42753SE.book Page 327 Friday, August 12, 2016 10:56 AM

3284-5. Använda körstödssystemen
OM42753SE

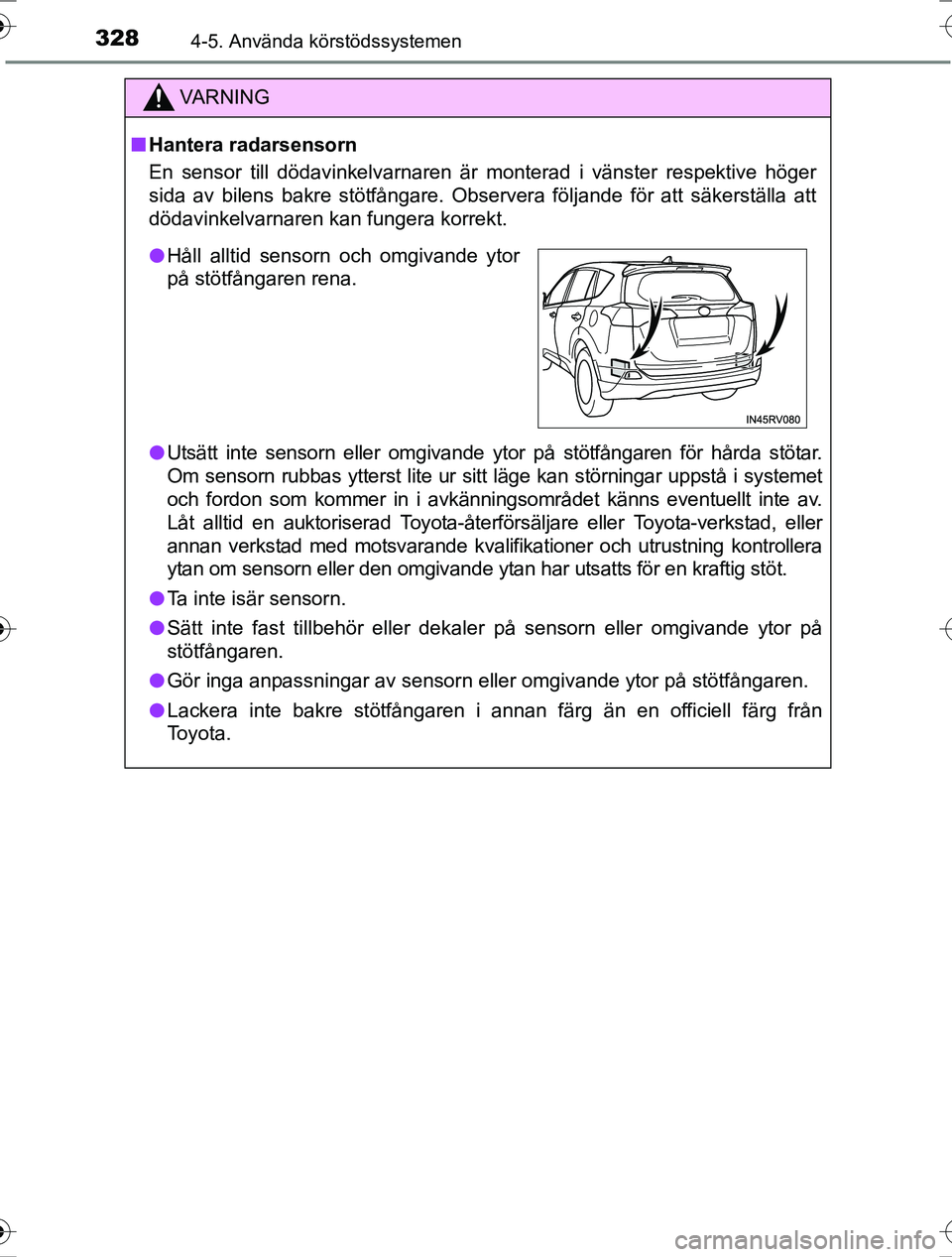

VA R N I N G
nHantera radarsensorn
En sensor till dödavinkelvarnaren är monterad i vänster respektive höger
sida av bilens bakre stötfångare. Observera följande för att säkerställa att
dödavinkelvarnaren kan fungera korrekt.
l Utsätt inte sensorn eller omgivande ytor på stötfångaren för hårda stötar.
Om sensorn rubbas ytterst lite ur sitt läge kan störningar uppstå i systemet
och fordon som kommer in i avkänningsområdet känns eventuellt inte av.
Låt alltid en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande kvalifikationer och utrustning kontrollera
ytan om sensorn eller den omgivande ytan har utsatts för en kraftig stöt.
l Ta inte isär sensorn.
l Sätt inte fast tillbehör eller dekaler på sensorn eller omgivande ytor på
stötfångaren.
l Gör inga anpassningar av sensorn eller omgivande ytor på stötfångaren.
l Lackera inte bakre stötfångaren i annan färg än en officiell färg från
Toyota.
lHåll alltid sensorn och omgivande ytor
på stötfångaren rena.
OM42753SE.book Page 328 Friday, August 12, 2016 10:56 AM

3294-5. Använda körstödssystemen
4
Körning
OM42753SE

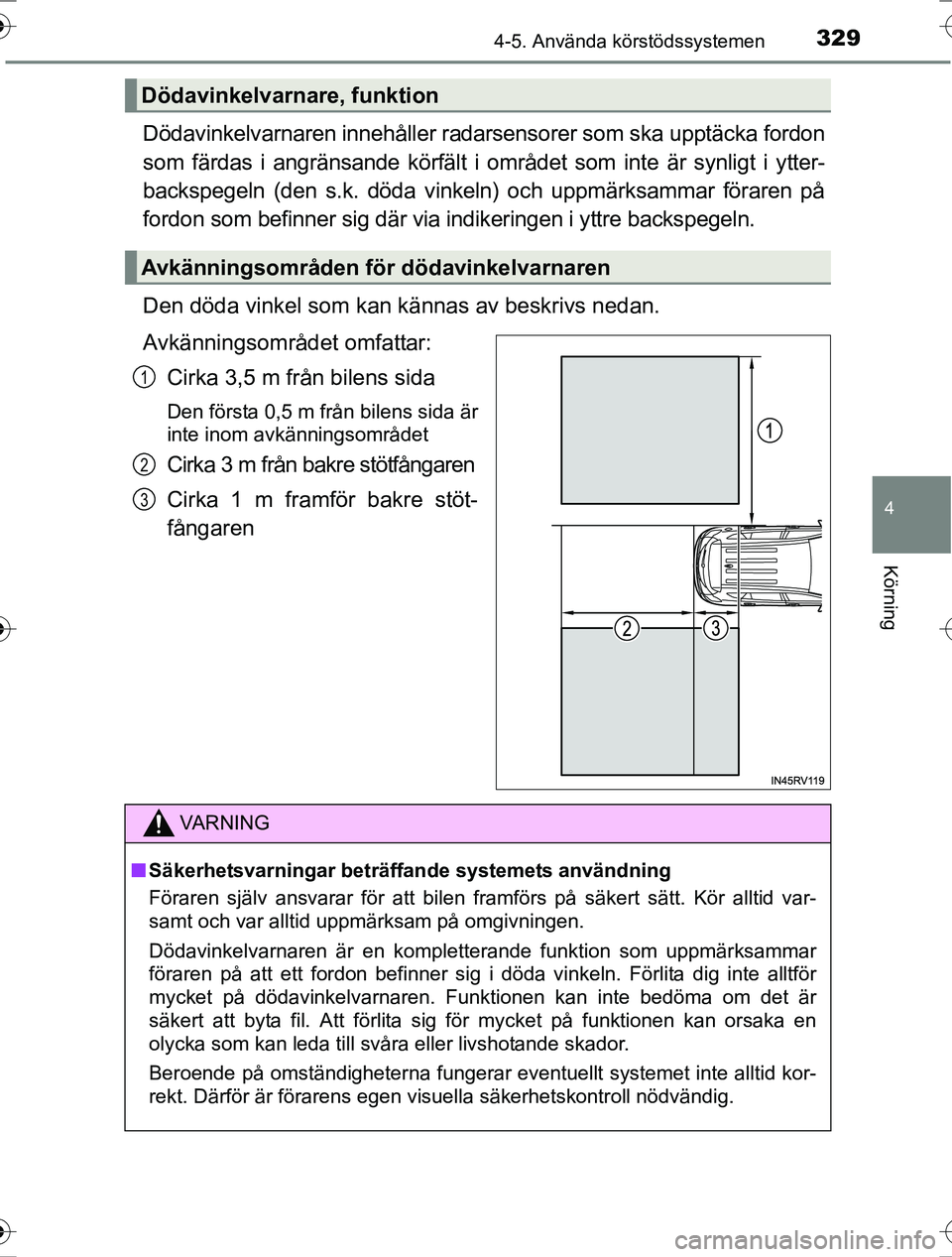

Dödavinkelvarnaren innehåller radarsensorer som ska upptäcka fordon
som färdas i angränsande körfält i området som inte är synligt i ytter-
backspegeln (den s.k. döda vinkeln) och uppmärksammar föraren på
fordon som befinner sig där via indikeringen i yttre backspegeln.
Den döda vinkel som kan kännas av beskrivs nedan.
Avkänningsområdet omfattar:
Cirka 3,5 m från bilens sida
Den första 0,5 m från bilens sida är
inte inom avkänningsområdet
Cirka 3 m från bakre stötfångaren
Cirka 1 m framför bakre stöt-
fångaren
Dödavinkelvarnare, funktion
Avkänningsområden för dödavinkelvarnaren
1
2
3
VA R N I N G
nSäkerhetsvarningar beträffa nde systemets användning
Föraren själv ansvarar för att bilen framförs på säkert sätt. Kör alltid var-
samt och var alltid uppmärksam på omgivningen.
Dödavinkelvarnaren är en kompletterande funktion som uppmärksammar
föraren på att ett fordon befinner sig i döda vinkeln. Förlita dig inte alltför
mycket på dödavinkelvarnaren. Funktionen kan inte bedöma om det är
säkert att byta fil. Att förlita sig för mycket på funktionen kan orsaka en
olycka som kan leda till svåra eller livshotande skador.
Beroende på omständigheterna fungerar eventuellt systemet inte alltid kor-
rekt. Därför är förarens egen visuella säkerhetskontroll nödvändig.
OM42753SE.book Page 329 Friday, August 12, 2016 10:56 AM
