OM42753SE4-1. Innan du börjar köra
Köra bilen...........................160
Last och bagage ................172
Köra med släp....................174
4-2. Körrutiner Startknapp (modeller utan elektroniskt
lås-
och startsystem) ..............186
Startknapp (modeller med elektroniskt
lås- och startsystem) .......189
Automatväxellåda (med S-läge) ....................196
Automatväxellåda (med M-läge) ...................203
Multidrive ...........................211
Manuell växellåda ..............220
Körriktningsvisare, spak.....224
Parkeringsbroms................225
DPF (Partikelfilter)/DPNR (Diesel Particulate-NOx
Reduction) .......................226
4-3. Använda strålkastare och vindrutetorkare
Strålkastare, omkopplare ...228
Automatiskt helljus .............233
Dimljus, reglage .................237
Vindrutetorkare och spolare .............................239
Bakrutetorkare och spolare .............................243 4-4. Tanka
Öppna tanklocket ........................ 245
4-5. Använda körstödssystemen
Toyota Safety Sense ......... 248
PCS (Aktivt krockskyddssystem)........ 254
LDA (Aktiv körfilsvarning).................. 269
RSA (Vägskyltsigenkänning) ... 277
Aktiv farthållare ................. 282
Farthållare ......................... 295
Fartbegränsare.................. 299
Toyota parkeringssensor ........... 302
Låsknapp för allhjulsdrift
(AWD-modeller) .............. 311
Stop&Start-system ............ 312
Hjälpsystem vid utförskörning ................... 324
BSM (Dödavinkelvarnare)........ 326
• Dödavinkelvarnare, funktion ......................... 329
• Backvarnare för korsande trafik .............. 332
Förarstödssystem.............. 335
4-6. Körtips Råd för vinterkörning ......... 342
Terrängfordon, säkerhetsanvisningar ...... 346
4Körning
OM42753SE.book Page 3 Friday, August 12, 2016 10:56 AM

INNEHÅLLSFÖRTECKNING6
OM42753SE8-1. Viktig information
Varningsblinkers ................538
Om du måste få stopp på bilen
i en akut situation.............539 8-2. Åtgärder i en akut
situation
Om bilen måste bärgas eller bogseras ................. 541
Om du tror att något är fel ................. 547
Avstängningssystem för bränslepump
(bensinmotor) .................. 548
Om en varningslampa tänds eller en
varningssignal hörs ......... 549
Om ett varningsmeddelande visas ................................ 557
Om du får punktering (modeller med
reservhjul) ....................... 577
Om du får punktering (modeller utan
reservhjul) ....................... 590
Om motorn inte startar ...... 605
Om den elektroniska nyckeln inte fungerar
ordentligt (modeller
med elektroniskt
lås- och startsystem) ....... 607
Om bilens batteri har laddats ur ........................ 611
Om motorn blir överhettad ....................... 620
Om du kör slut på bränslet i tanken och motorn
stannar (endast
motorerna 2AD-FTV
och 2AD-FHV)................. 623
Om bilen fastnar ............... 624
8Om problem uppstår
OM42753SE.book Page 6 Friday, August 12, 2016 10:56 AM

21Bildregister
OM42753SEVarningsblinker, reglage . . . . . . . . . . . . . . . . . . . . . . . . . . Sid. 538
Toyota parkeringssensor, reglage
*2 . . . . . . . . . . . . . . . . Sid. 302
360°-monitor, reglage
*1, 2
VSC OFF, reglage. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sid. 337
Körlägesväljare
*2 . . . . . . . . . . . . . . . . . . . . . . . Sid. 198, 205, 213
Sportläge, knapp
*2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sid. 221
Stop&Start, avstängningsknapp
*2. . . . . . . . . . . . . . . . . . Sid. 313
Framsäte, stolvärme, reglage
*2. . . . . . . . . . . . . . . . . . . . Sid. 436
Tilläggsvärmare, strömbrytare
*2. . . . . . . . . . . . . . . . . . . Sid. 433
Avfrostare för vindrutetorkare, reglage
*2. . . . . . . . Sid. 420, 428
Eluppvärmning av vindruta, reglage
*2 . . . . . . . . . . . . . . Sid. 428
AUX-ingång/USB-ingång
*1, 2 . . . . . . . . . . . . . . Sid. 357, 378, 384
Eluttag . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sid. 460
Eluppvärmda stolar, reglage
*2. . . . . . . . . . . . . . . . . . . . . Sid. 436
*1: Se instruktionsboken till navigations- och multimediasystemet.
*2: I förekommande fall
1
2
3
4
5
6
7
8
9
10
OM42753SE.book Page 21 Friday, August 12, 2016 10:56 AM

721-2. Stöldskydd
OM42753SE
Gör något av följande för att inaktivera eller stoppa larmet:
lLås dörrarna med den trådlösa fjärrkontrollen eller med låsfunktionen
(modeller med elektroniskt lås- och startsystem).
l Starta motorn. (Larmet inaktiveras eller stängs av efter några sekunder.)
nSystemunderhåll
Bilen har ett underhållsfritt larmsystem.
n Kontroller innan bilen låses
Kontrollera följande för att förhindra oväntad utlösning av larmet och stöld av
bilen:
lIngen befinner sig inne i bilen.
l Fönster och taklucka (i förekommande fall) är stängda innan larmet aktiveras.
l Inga värdesaker eller andra personliga föremål är kvarlämnade i bilen.
n Utlösning av larmet
Larmet går igång i följande situationer:
(Om larmet stängs av inaktiveras larmsystemet.)
Inaktivera eller stänga av larmet
lDörrarna låses upp med nyckeln.
l Någon inne i bilen öppnar en dörr eller
motorhuven.
OM42753SE.book Page 72 Friday, August 12, 2016 10:56 AM

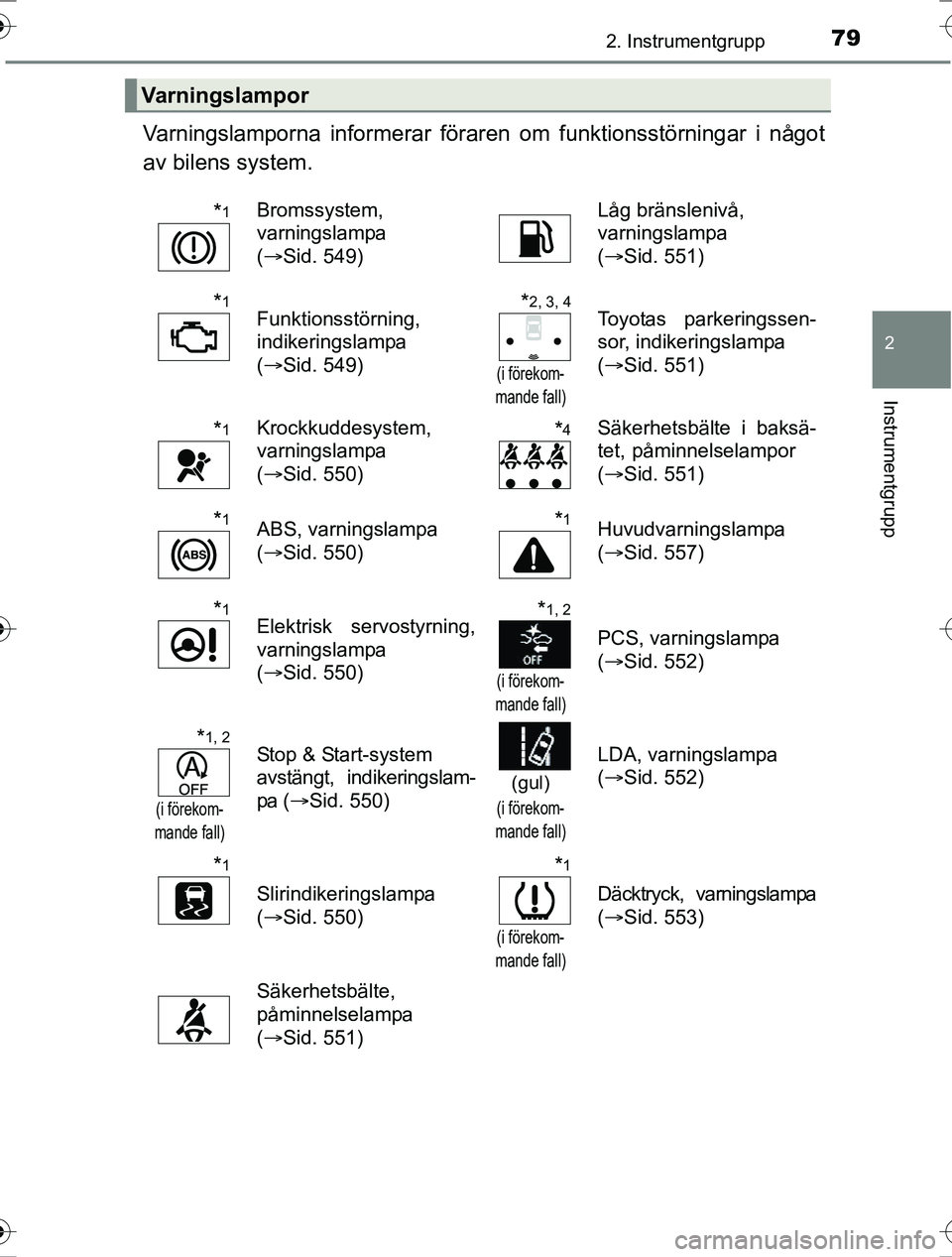

792. Instrumentgrupp
2
Instrumentgrupp
OM42753SE
Varningslamporna informerar föraren om funktionsstörningar i något
av bilens system.
Varningslampor
*1Bromssystem,
varningslampa
( Sid. 549)Låg bränslenivå,
varningslampa
(Sid. 551)
*1Funktionsstörning,
indikeringslampa
(Sid. 549)*2, 3, 4
(i förekom-
mande fall)
Toyotas parkeringssen-
sor, indikeringslampa
( Sid. 551)
*1Krockkuddesystem,
varningslampa
(Sid. 550)*4Säkerhetsbälte i baksä-
tet, påminnelselampor
( Sid. 551)
*1ABS, varningslampa
(Sid. 550)*1Huvudvarningslampa
(Sid. 557)
*1Elektrisk servostyrning,
varningslampa
( Sid. 550)*1, 2
(i förekom-
mande fall)
PCS, varningslampa
( Sid. 552)
*1, 2
(i förekom-
mande fall)
Stop & Start-system
avstängt, indikeringslam-
pa ( Sid. 550)
(gul)
(i förekom-
mande fall)
LDA, varningslampa
( Sid. 552)
*1
Slirindikeringslampa
(Sid. 550)
*1
(i förekom-
mande fall)
Däcktryck, varningslampa
( Sid. 553)
Säkerhetsbälte,
påminnelselampa
(Sid. 551)
OM42753SE.book Page 79 Friday, August 12, 2016 10:56 AM

812. Instrumentgrupp
2
Instrumentgrupp
OM42753SE
(i förekom-
mande fall)
Förvärmning av motorn,
indikeringslampa
( Sid. 186, 189)*1
(i förekom-
mande fall)
”AUTO LSD”,
indikeringslampa
( Sid. 337)
*1
(i förekom-
mande fall)
Hjälpsystem vid utförs-
körning, indikeringslampa
( Sid. 324)*3
(i förekom-
mande fall)
Toyotas parkeringssen-
sor, indikeringslampa
( Sid. 302)
*3Stöldskyddssystem,
indikeringslampa
(Sid. 69, 71)
(i förekom-
mande fall)
Toyotas parkeringssen-
sor, indikeringslampa
( Sid. 303)
(i förekom-
mande fall)
”SPORT”, indikeringslam-
pa ( Sid. 198)
(i förekom-
mande fall)
LDA (Körfilsvarning),
indikeringslampa
( Sid. 269)
(i förekom-
mande fall)
”ECO MODE”,
indikeringslampa
( Sid. 198)*4, 5
(i förekom-
mande fall)
BSM i ytterbackspeglar
indikeringslampor
( Sid. 326)
*1
(i förekom-
mande fall)
Växling, indikering
( Sid. 221)
(i förekom-
mande fall)
BSM, indikeringslampa
( Sid. 326)
*1
(i förekom-
mande fall)
Eco-körning,
indikeringslampa
( Sid. 83)*1, 3”PASSENGER AIR
BAG” -indikering
( Sid. 50)
*1
(i förekom-
mande fall)
Stop & Start-system
( Sid. 312)
*1, 6
(i förekom-
mande fall)
PCS, varningslampa
( Sid. 258)
*1
(i förekom-
mande fall)
Stop & Start-system av-
stängt, indikeringslampa
( Sid. 313)*7Isvarning,
indikeringslampa
(Sid. 568)
*1
(i förekom-
mande fall)
Låst fyrhjulsdrift,
indikeringslampa
( Sid. 311)
OM42753SE.book Page 81 Friday, August 12, 2016 10:56 AM

87
2
2. Instrumentgrupp
Instrumentgrupp
OM42753SE
Informationsdisplay
Informationsdisplayen förser föraren med en mängd fordonsrelaterad
information.
lMenysymboler
Visar följande information när
en symbol väljs. ( Sid. 88)
Viss information visas eventu-
ellt automatiskt beroende på
situationen.
Körinformation
Välj för att visa olika körrelaterade data. ( Sid. 88)
Display länkad till navigationssystem*
Välj för att visa följande information som är länkad till navigationssys-
temet.
• Ruttvägledning
• Visning av kompass (norr uppåt/färdriktning uppåt)
Display länkad till ljudanläggningen*
Välj för att kunna välja ljudkälla eller spår på displayen med kontrollerna.
Körfältsassistans, information*
Välj för att visa den aktiva farthållaren* eller LDA (körfilsvarning med
styrningskontroll)
* när systemet är aktivt. (Sid. 269, 282)
Symbolerna som visas beror på vilket system som används.
Stop&Start-system, information*
Välj för att visa driftsstatus för Stop&Start-systemet.
( Sid. 90)
Displayens innehåll
OM42753SE.book Page 87 Friday, August 12, 2016 10:56 AM

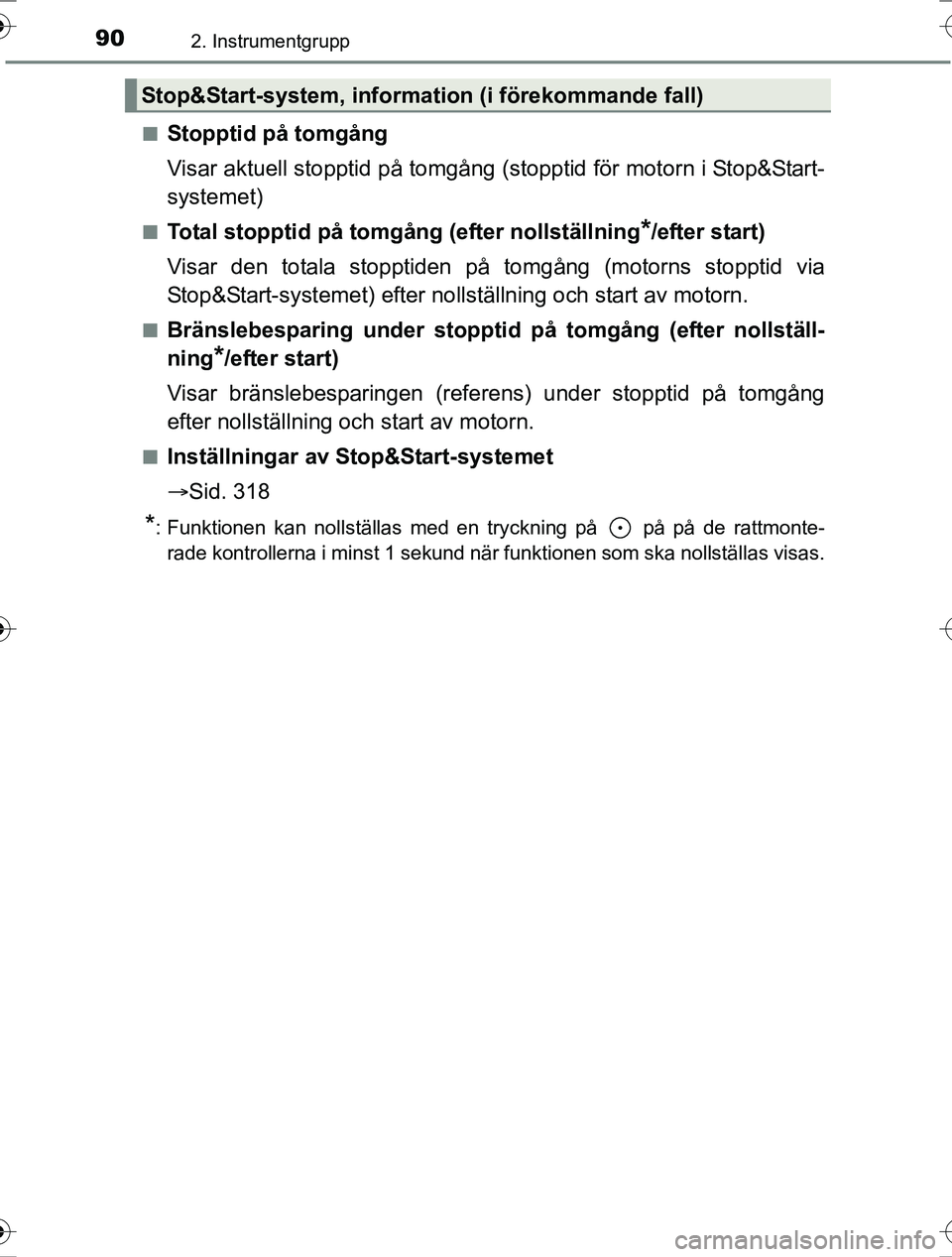

902. Instrumentgrupp
OM42753SEn
Stopptid på tomgång
Visar aktuell stopptid på tomgång (s
topptid för motorn i Stop&Start-
systemet)
nTotal stopptid på tomgång (efter nollställning*/efter start)
Visar den totala stopptiden på tomgång (motorns stopptid via
Stop&Start-systemet) efter nollställning och start av motorn.
nBränslebesparing under stopptid på tomgång (efter nollställ-
ning
*/efter start)
Visar bränslebesparingen (referens) under stopptid på tomgång
efter nollställning och start av motorn.
nInställningar av Stop&Start-systemet
 Sid. 318
*: Funktionen kan nollställas med en tryckning på på på de rattmonte-
rade kontrollerna i minst 1 sekund när funktionen som ska nollställas visas.
Stop&Start-system, information (i förekommande fall)
OM42753SE.book Page 90 Friday, August 12, 2016 10:56 AM

912. Instrumentgrupp
2
Instrumentgrupp
OM42753SE
Inställningarna för följande funktioner kan ändras, se Sid. 656
För funktioner som kan aktiveras eller inaktiveras växlar funktionen mellan
På och Av för varje gång knappen trycks in.
lLDA (Körfilsvarning med styrningskontroll)* ( Sid. 269)
l (Aktivt krockskyddssystem)
* ( Sid. 254)
l (Dödavinkelvarnare)
* ( Sid. 326)
l (Toyota parkeringssensor)
* ( Sid. 302)
l RSA (Vägskyltsigenkänning)
* ( Sid. 277)
l Klocka
Justerar timme och minut, växlar mellan visning av 12- och 24-tim-
marsklockan.
l (Elbaklucka)
* ( Sid. 113)
l Stop&Start-system
* ( Sid. 312)
l Underhåll av bilen
*
Datum för byte av moto rolja bör nollställas. (Sid. 487)
l Instrument, inställningar
• Språk
Välj för att ändra språket på displayen.
• Enhet Välj för att ändra måttenheten för bränsleförbrukning.
• Eco-körning, indikeringslampa Välj för att aktivera/inaktivera indikeringslampan till Eco-körning
• Snabbmeny
Välj för att ställa in följande snabbmenyer som kan visas i vissa situa-
tioner, påslagen/avstängd.
• Kontrastfärg
Välj för att ändra kontrastfärgerna på skärmen, t.ex. färgen på markören.
• Grundinställningar Registrerade eller ändrade instrumentinställningar tas bort eller åter-
ställas till den ursprungliga inställningen.
*: I förekommande fall
Display för inställningar
OM42753SE.book Page 91 Friday, August 12, 2016 10:56 AM

1113-2. Öppna, stänga och låsa dörrarna
3
Funktionen hos respektive komponent
OM42753SE
uRörelsestyrd sensor (modeller med rörelsestyrd elbaklucka)
Den rörelsestyrda elbakluckan möj liggör automatisk öppning och
stängning av elbakluckan genom att du placerar foten nära mitten
av den nedre delen av bakre stötfångaren och flyttar bort den från
bakre stötfångaren. Se till att d en rörelsestyrda sensorfunktionen är
aktiverad ( Sid. 660) och att du har med dig den elektroniska
nyckeln när du ska använda d en rörelsestyrda elbakluckan.
Medan du har den elektroniska nyckeln på dig, placera foten
inom 10 cm av mitten av bakre stötfångarens nedre del och flytta
bort den från bakre stötfångaren så att den rörelsestyrda sensorn
känner av rörelsen.
När alla dörrarna är låsta: När rörelsen detekteras av den rörelsestyrda
sensorn låses alla dörrarna upp.
Kontrollera att elbakl uckan börjar öppnas.
För att stoppa elbakluckan halvvägs eller för att starta den igen ska du
använda den rörelsestyrda sensorn eller fjärrkontrollen ( Sid. 110),
eller reglaget till elbakluckan ( Sid. 112).
1
2
OM42753SE.book Page 111 Friday, August 12, 2016 10:56 AM
