TOYOTA RAV4 2017 Instructieboekje (in Dutch)

1012. Instrumentenpaneel
2
Instrumentenpaneel
RAV4_OM_OM42753E_(EE)
Waarschuwingslampjes informeren de bestuurder over storingen in
de aangegeven systemen van de auto.
Waarschuwingslampjes
*1Waarschuwingslampje
remsysteem
(→Blz. 617)Waarschuwingslampje
laag brandstofniveau
(→Blz. 619)
*1
Motorcontrolelampje
(→Blz. 617)
*2, 3, 4
(indien
aanwezig)
Controlelampje Toyota
Parking Assist-sensor
( →Blz. 619)
*1Waarschuwingslampje
SRS ( →Blz. 618)*4Controlelampjes
achterpassagiersgordels
(→Blz. 619)
*1Waarschuwingslampje
ABS ( →Blz. 618)*1Centraal waarschu-
wingslampje
(→Blz. 625)
*1Waarschuwingslampje
elektrische stuurbe-
krachtiging
(→Blz. 618)*1, 2
(indien
aanwezig)
Waarschuwingslampje
PCS ( →Blz. 620)
*1, 2
(indien
aanwezig)
Controlelampje uitge-
schakeld
Stop & Start-systeem
( →Blz. 618)
(oranje)
(indien
aanwezig)
Waarschuwingslampje
LDA ( →Blz. 620)
*1
Controlelampje Traction
Control ( →Blz. 618)
*1
(indien
aanwezig)
Waarschuwingslampje
lage bandenspanning
( →Blz. 621)
Controlelampje veilig-
heidsgordel
(→Blz. 619)
RAV4_OM_OM42753E_(EE).book Pa ge 101 Tuesday, August 23, 2016 3:44 PM

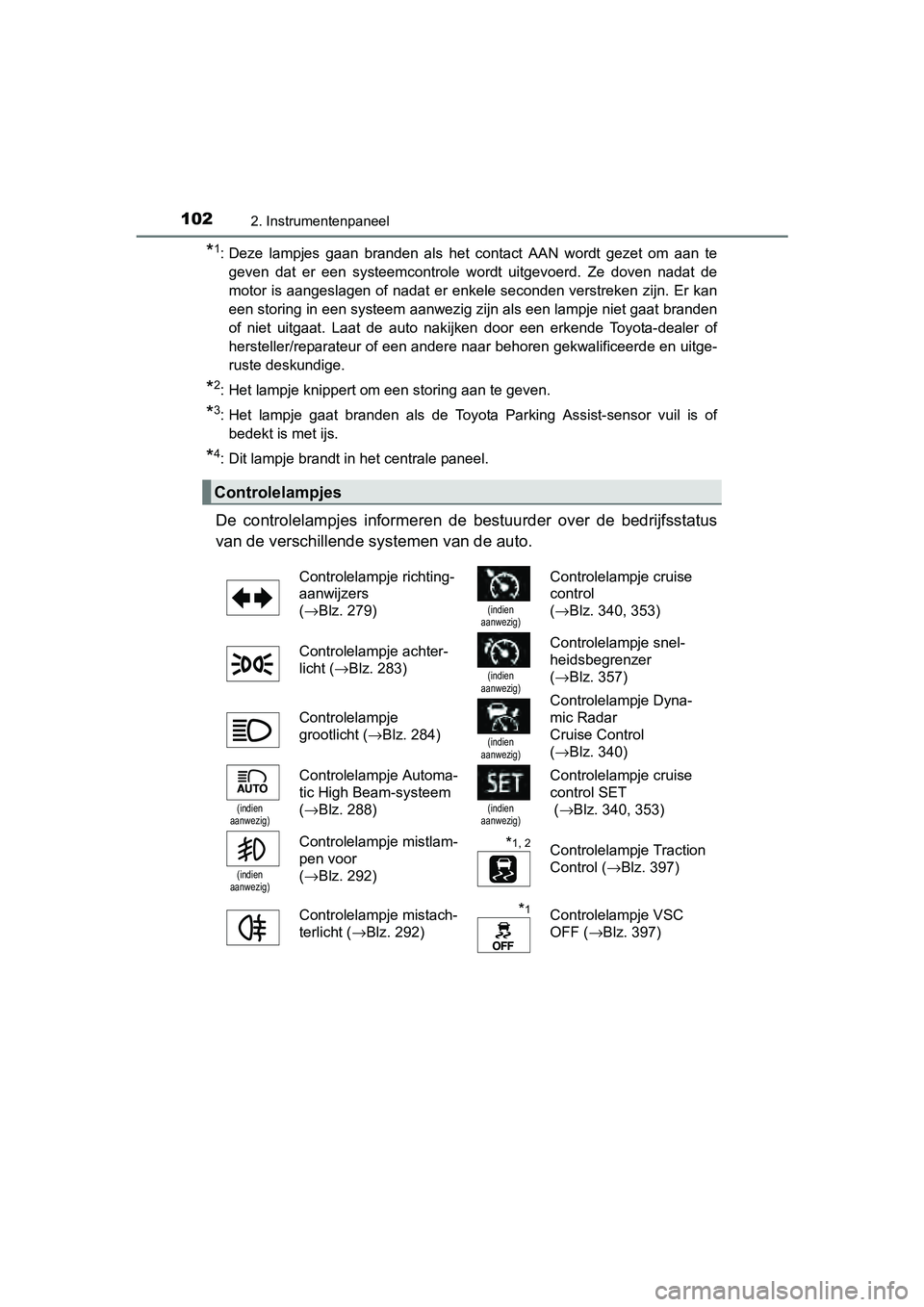

1022. Instrumentenpaneel
RAV4_OM_OM42753E_(EE)
*1: Deze lampjes gaan branden als het contact AAN wordt gezet om aan te
geven dat er een systeemcontrole wordt uitgevoerd. Ze doven nadat de
motor is aangeslagen of nadat er enkele seconden verstreken zij n. Er kan
een storing in een systeem aanwezig zijn als een lampje niet ga at branden
of niet uitgaat. Laat de auto nakijken door een erkende Toyota- dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerd e en uitge-
ruste deskundige.
*2: Het lampje knippert om een storing aan te geven.
*3: Het lampje gaat branden als de Toyota Parking Assist-sensor vu il is of
bedekt is met ijs.
*4: Dit lampje brandt in het centrale paneel.
De controlelampjes informeren de bestuurder over de bedrijfssta tus
van de verschillende sy stemen van de auto.
Controlelampjes
Controlelampje richting-
aanwijzers
(→Blz. 279)
(indien
aanwezig)
Controlelampje cruise
control
( →Blz. 340, 353)
Controlelampje achter-
licht ( →Blz. 283)
(indien
aanwezig)
Controlelampje snel-
heidsbegrenzer
( →Blz. 357)
Controlelampje
grootlicht ( →Blz. 284)
(indien
aanwezig)
Controlelampje Dyna-
mic Radar
Cruise Control
( →Blz. 340)
(indien
aanwezig)
Controlelampje Automa-
tic High Beam-systeem
( →Blz. 288)
(indien
aanwezig)
Controlelampje cruise
control SET
( →Blz. 340, 353)
(indien
aanwezig)
Controlelampje mistlam-
pen voor
( →Blz. 292)*1, 2Controlelampje Traction
Control ( →Blz. 397)
Controlelampje mistach-
terlicht ( →Blz. 292)
*1Controlelampje VSC
OFF ( →Blz. 397)
RAV4_OM_OM42753E_(EE).book Pa ge 102 Tuesday, August 23, 2016 3:44 PM

1032. Instrumentenpaneel
2
Instrumentenpaneel
RAV4_OM_OM42753E_(EE)
(indien
aanwezig)
Controlelampje
voorgloeien
( →Blz. 241, 244)*1
(indien
aanwezig)
Controlelampje AUTO
LSD ( →Blz. 397)
*1
(indien
aanwezig)
Controlelampje Downhill
Assist Control
( →Blz. 382)*3
(indien
aanwezig)
Controlelampje Toyota
Parking Assist-sensor
( →Blz. 360)
*3Controlelampje antidief-
stalsysteem
(→Blz. 83, 93)
(indien
aanwezig)
Controlelampje Toyota
Parking Assist-sensor
( →Blz. 361)
(indien
aanwezig)
Controlelampje SPORT
( →Blz. 253)
(indien
aanwezig)
Controlelampje LDA
( →Blz. 327)
(indien
aanwezig)
Controlelampje ECO
MODE ( →Blz. 253)*4, 5
(indien
aanwezig)
BSM-indicatoren in
buitenspiegels
( →Blz. 384)
*1
(indien
aanwezig)
Schakeladviesindicator
( →Blz. 276)
(indien
aanwezig)
Controlelampje BSM
( →Blz. 384)
*1
(indien
aanwezig)
ECO-controlelampje
( →Blz. 105)*1, 3Controlelampje
PASSENGER
AIR BAG ( →Blz. 58)
*1
(indien
aanwezig)
Controlelampje Stop &
Start-systeem
( →Blz. 370)*1, 6
(indien
aanwezig)
Waarschuwingslampje
PCS ( →Blz. 316)
*1
(indien
aanwezig)
Controlelampje uitge-
schakeld
Stop & Start-systeem
( →Blz. 371)*7Controlelampje waar-
schuwing voor gladheid
(→Blz. 636)
*1
(indien
aanwezig)
Controlelampje perma-
nente
vierwielaandrijving
( →Blz. 369)
RAV4_OM_OM42753E_(EE).book Pa ge 103 Tuesday, August 23, 2016 3:44 PM

1042. Instrumentenpaneel
RAV4_OM_OM42753E_(EE)
*1: Deze lampjes gaan branden als het contact AAN wordt gezet om aan te
geven dat er een systeemcontrole wordt uitgevoerd. Ze doven nadat de
motor is aangeslagen of nadat er enkele seconden verstreken zij n. Er kan
een storing in een systeem aanwezig zijn als een lampje niet ga at branden
of niet uitgaat. Laat de auto nakijken door een erkende Toyota- dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerd e en uitge-
ruste deskundige.
*2: Het lampje knippert om aan te geven dat het systeem in werking is.
*3: Dit lampje brandt in het centrale paneel.
*4: Om aan te geven dat het systeem werkt, gaan de BSM-indicatoren in de
buitenspiegels in de volgende situaties branden:
• Wanneer het contact AAN wordt gezet terwijl het systeem is ingescha- keld.
• Wanneer het systeem is ingeschakeld terwijl het contact AAN st aat.
Wanneer het systeem correct werkt, gaan de BSM-indicatoren in de buiten-
spiegels na enkele seconden uit.
Wanneer de BSM-indicatoren in de buitenspiegels niet gaan brand en of
niet uitgaan, kan er een storing in het systeem zijn opgetreden . Als dit
gebeurt, laat de auto dan controleren door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerd e en uitge-
ruste deskundige.
*5: Dit lampje gaat branden in de buitenspiegels.
*6: Het lampje gaat branden wanneer het systeem is uitgeschakeld.
*7: Wanneer de buitentemperatuur ongeveer 3 °C of lager is, gaat het controle-
lampje gedurende ongeveer 10 seconden knipperen en blijft daarna bran-
den.
RAV4_OM_OM42753E_(EE).book Pa ge 104 Tuesday, August 23, 2016 3:44 PM

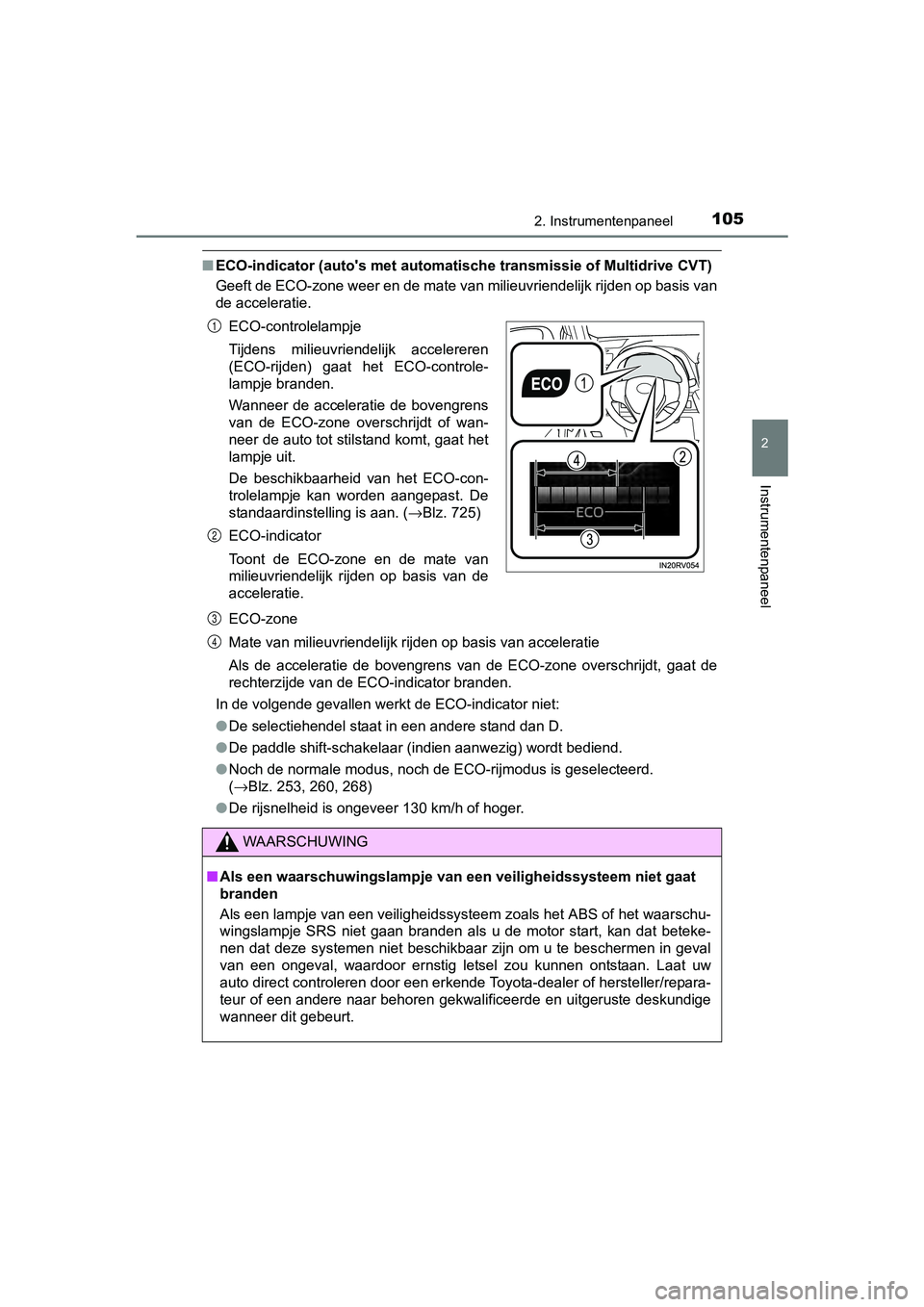

1052. Instrumentenpaneel
2
Instrumentenpaneel
RAV4_OM_OM42753E_(EE)
■ECO-indicator (auto's met automatische tran smissie of Multidrive CVT)
Geeft de ECO-zone weer en de mate van milieuvriendelijk rijden op basis van
de acceleratie.
ECO-zone
Mate van milieuvriendelijk rijden op basis van acceleratie
Als de acceleratie de bovengrens van de ECO-zone overschrijdt, gaat de
rechterzijde van de ECO-indicator branden.
In de volgende gevallen werkt de ECO-indicator niet:
● De selectiehendel staat in een andere stand dan D.
● De paddle shift-schakelaar (indien aanwezig) wordt bediend.
● Noch de normale modus, noch de ECO-rijmodus is geselecteerd.
(→Blz. 253, 260, 268)
● De rijsnelheid is ongeveer 130 km/h of hoger. ECO-controlelampje
Tijdens milieuvriendelijk accelereren
(ECO-rijden) gaat het ECO-controle-
lampje branden.
Wanneer de acceleratie de bovengrens
van de ECO-zone overschrijdt of wan-
neer de auto tot stilstand komt, gaat het
lampje uit.
De beschikbaarheid van het ECO-con-
trolelampje kan worden aangepast. De
standaardinstelling is aan. ( →Blz. 725)
ECO-indicator
Toont de ECO-zone en de mate van
milieuvriendelijk rijden op basis van de
acceleratie.
WAARSCHUWING
■ Als een waarschuwingslampje van een veiligheidssysteem niet gaat
branden
Als een lampje van een veiligheidssysteem zoals het ABS of het waarschu-
wingslampje SRS niet gaan branden als u de motor start, kan dat beteke-
nen dat deze systemen niet beschikbaar zijn om u te beschermen in geval
van een ongeval, waardoor ernstig letsel zou kunnen ontstaan. Laat uw
auto direct controleren door een erkende Toyota-dealer of herst eller/repara-
teur of een andere naar behoren gekwalificeerde en uitgeruste deskundige
wanneer dit gebeurt.
1
2
3
4
RAV4_OM_OM42753E_(EE).book Pa ge 105 Tuesday, August 23, 2016 3:44 PM

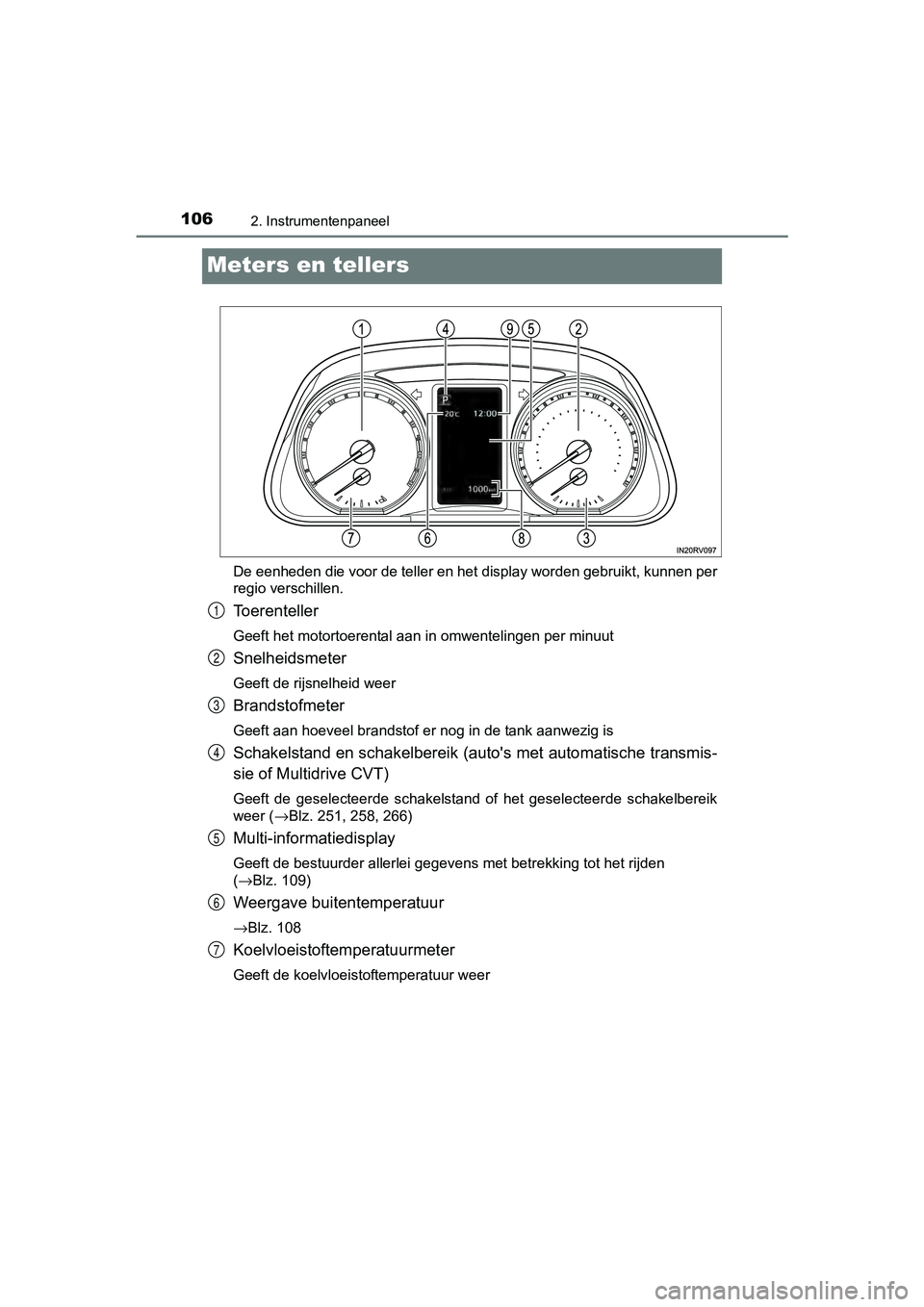

1062. Instrumentenpaneel
RAV4_OM_OM42753E_(EE)
Meters en tellers
De eenheden die voor de teller en het display worden gebruikt, kunnen per
regio verschillen.
Toerenteller
Geeft het motortoerental aan in omwentelingen per minuut
Snelheidsmeter
Geeft de rijsnelheid weer
Brandstofmeter
Geeft aan hoeveel brandstof er nog in de tank aanwezig is
Schakelstand en schakelbereik (auto's met automatische transmis-
sie of Multidrive CVT)
Geeft de geselecteerde schakelstand of het geselecteerde schake lbereik
weer ( →Blz. 251, 258, 266)
Multi-informatiedisplay
Geeft de bestuurder allerlei gegevens met betrekking tot het rijden
(→Blz. 109)
Weergave buitentemperatuur
→Blz. 108
Koelvloeistoftemperatuurmeter
Geeft de koelvloeistoftemperatuur weer
1
2
3
4
5
6
7
RAV4_OM_OM42753E_(EE).book Pa ge 106 Tuesday, August 23, 2016 3:44 PM

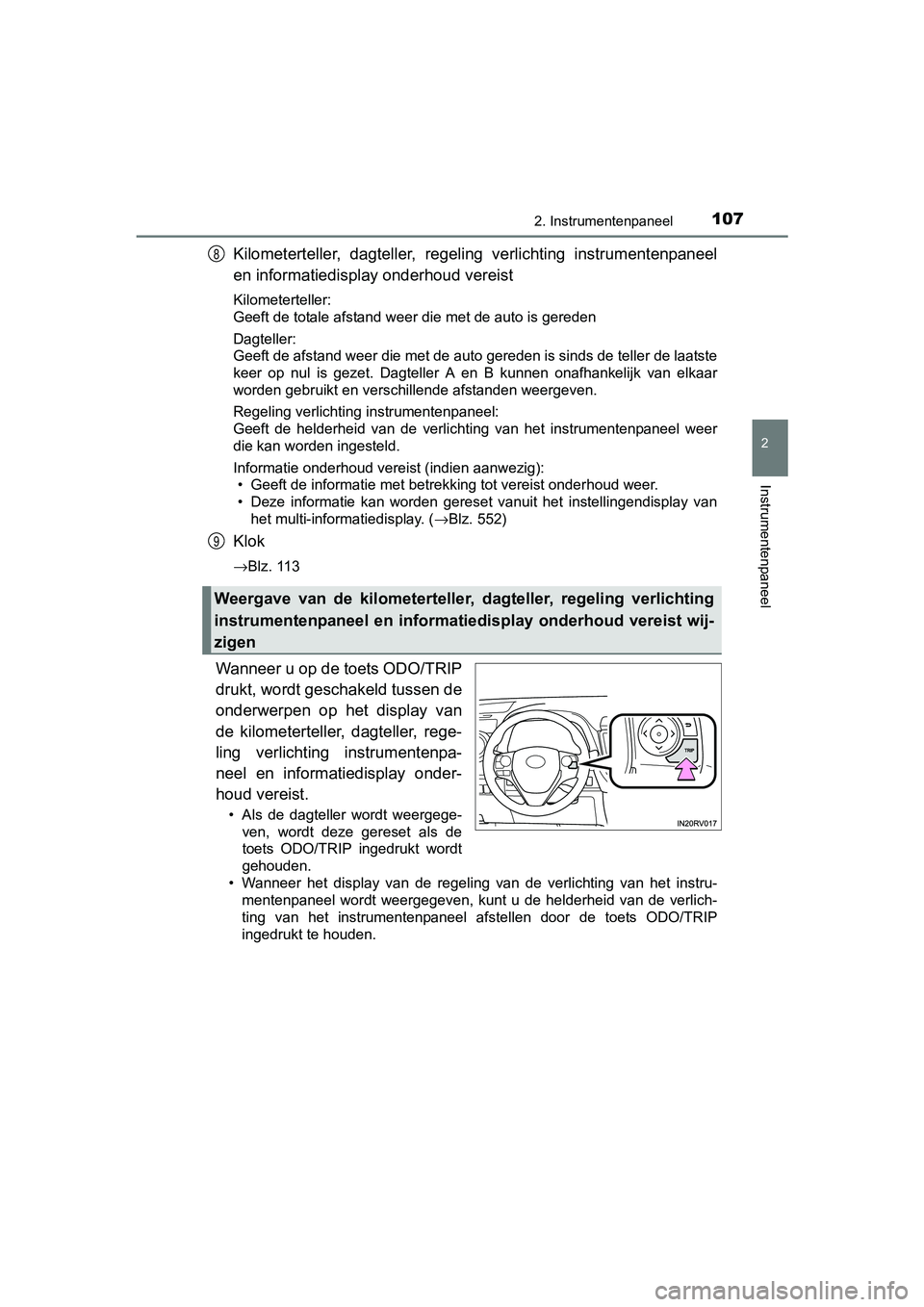

1072. Instrumentenpaneel
2
Instrumentenpaneel
RAV4_OM_OM42753E_(EE)
Kilometerteller, dagteller, regeling verlichting instrumentenpaneel
en informatiedisplay onderhoud vereist
Kilometerteller:
Geeft de totale afstand weer die met de auto is gereden
Dagteller:
Geeft de afstand weer die met de auto gereden is sinds de telle r de laatste
keer op nul is gezet. Dagteller A en B kunnen onafhankelijk van elkaar
worden gebruikt en verschillende afstanden weergeven.
Regeling verlichting instrumentenpaneel:
Geeft de helderheid van de verlichting van het instrumentenpane el weer
die kan worden ingesteld.
Informatie onderhoud vereist (indien aanwezig): • Geeft de informatie met betrekking tot vereist onderhoud weer.
• Deze informatie kan worden gereset vanuit het instellingendisplay van
het multi-informatiedisplay. ( →Blz. 552)
Klok
→Blz. 113
Wanneer u op de toets ODO/TRIP
drukt, wordt geschakeld tussen de
onderwerpen op het display van
de kilometerteller, dagteller, rege-
ling verlichting instrumentenpa-
neel en informatiedisplay onder-
houd vereist.
• Als de dagteller wordt weergege-
ven, wordt deze gereset als de
toets ODO/TRIP ingedrukt wordt
gehouden.
• Wanneer het display van de regeling van de verlichting van het instru-
mentenpaneel wordt weergegeven, kunt u de helderheid van de ver lich-
ting van het instrumentenpaneel afstellen door de toets ODO/TRIP
ingedrukt te houden.
Weergave van de kilometerteller, dagteller, regeling verlichtin g
instrumentenpaneel en inform atiedisplay onderhoud vereist wij-
zigen
8
9
RAV4_OM_OM42753E_(EE).book Pa ge 107 Tuesday, August 23, 2016 3:44 PM

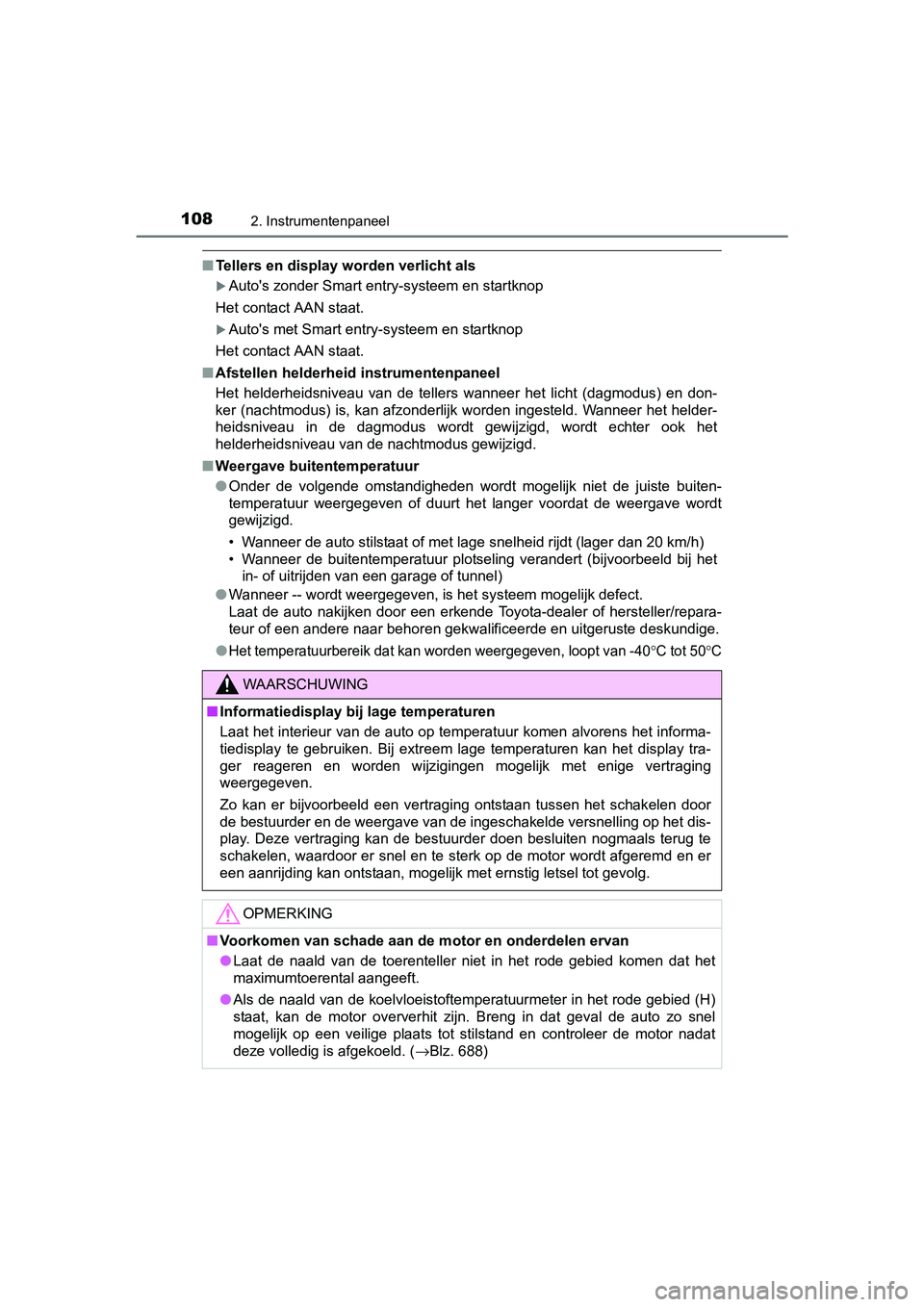

1082. Instrumentenpaneel
RAV4_OM_OM42753E_(EE)
■Tellers en display worden verlicht als
Auto's zonder Smart entry-systeem en startknop
Het contact AAN staat.
Auto's met Smart entry-systeem en startknop
Het contact AAN staat.
■ Afstellen helderheid instrumentenpaneel
Het helderheidsniveau van de tellers wanneer het licht (dagmodu s) en don-
ker (nachtmodus) is, kan afzonderlijk worden ingesteld. Wanneer het helder-
heidsniveau in de dagmodus wordt gewijzigd, wordt echter ook he t
helderheidsniveau van de nachtmodus gewijzigd.
■ Weergave buitentemperatuur
●Onder de volgende omstandigheden wordt mogelijk niet de juiste buiten-
temperatuur weergegeven of duurt het langer voordat de weergave wordt
gewijzigd.
• Wanneer de auto stilstaat of met lage snelheid rijdt (lager da n 20 km/h)
• Wanneer de buitentemperatuur plotseling verandert (bijvoorbeel d bij het
in- of uitrijden van een garage of tunnel)
● Wanneer -- wordt weergegeven, is het systeem mogelijk defect.
Laat de auto nakijken door een erkende Toyota-dealer of herstel ler/repara-
teur of een andere naar behoren gekwalificeerde en uitgeruste d eskundige.
●
Het temperatuurbereik dat kan wo rden weergegeven, loopt van -40°C tot 50°C
WAARSCHUWING
■Informatiedisplay bij lage temperaturen
Laat het interieur van de auto op temperatuur komen alvorens het informa-
tiedisplay te gebruiken. Bij extreem lage temperaturen kan het display tra-
ger reageren en worden wijzigingen mogelijk met enige vertragin g
weergegeven.
Zo kan er bijvoorbeeld een vertraging ontstaan tussen het schakelen door
de bestuurder en de weergave van de ingeschakelde versnelling op het dis-
play. Deze vertraging kan de bestuurder doen besluiten nogmaals terug te
schakelen, waardoor er snel en te sterk op de motor wordt afger emd en er
een aanrijding kan ontstaan, mogelijk met ernstig letsel tot ge volg.
OPMERKING
■Voorkomen van schade aan de motor en onderdelen ervan
● Laat de naald van de toerenteller niet in het rode gebied komen dat het
maximumtoerental aangeeft.
● Als de naald van de koelvloeistoftemperatuurmeter in het rode gebied (H)
staat, kan de motor oververhit zijn. Breng in dat geval de auto zo snel
mogelijk op een veilige plaats tot stilstand en controleer de m otor nadat
deze volledig is afgekoeld. ( →Blz. 688)
RAV4_OM_OM42753E_(EE).book Pa ge 108 Tuesday, August 23, 2016 3:44 PM

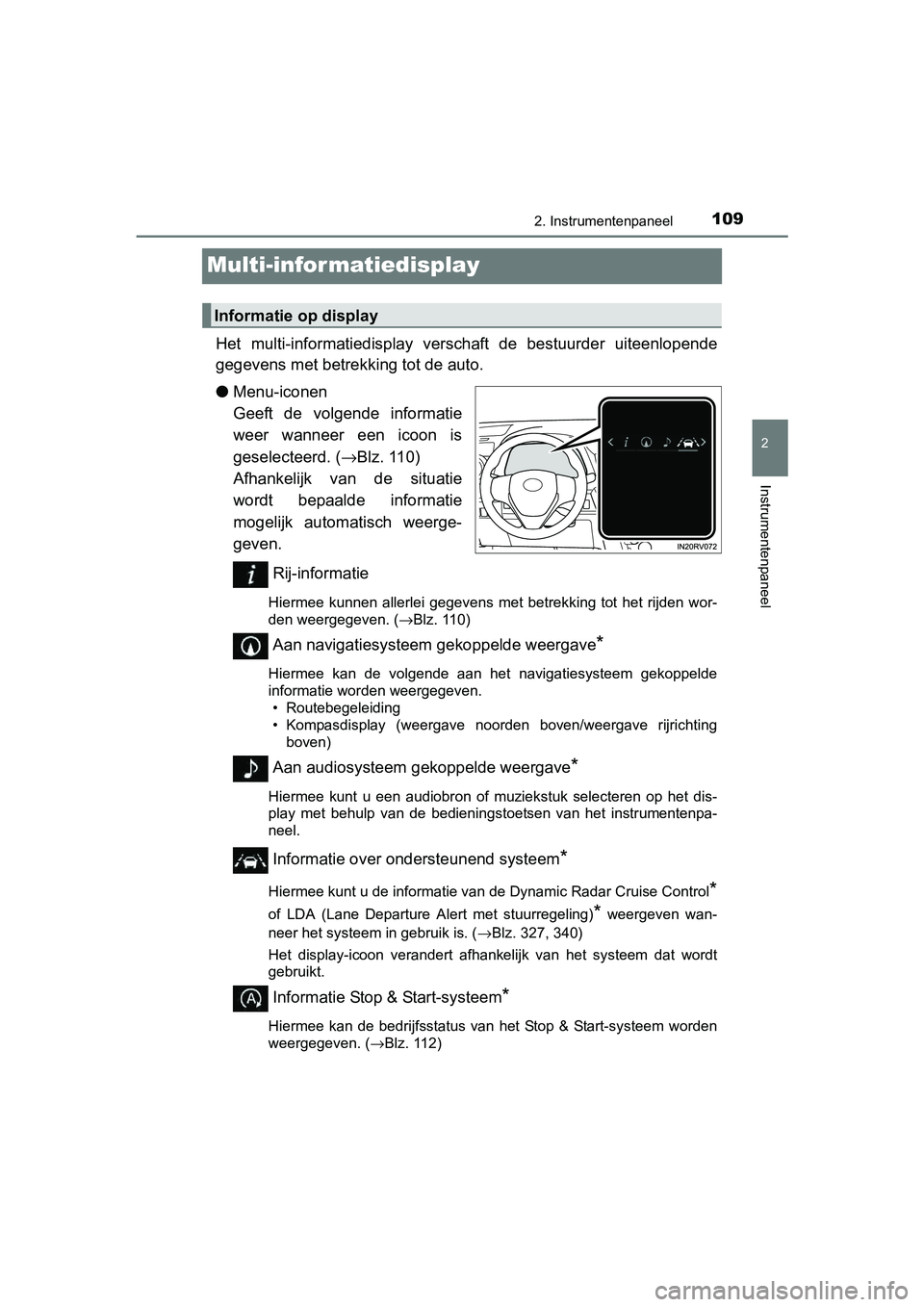

109
2
2. Instrumentenpaneel
Instrumentenpaneel
RAV4_OM_OM42753E_(EE)
Multi-infor matiedisplay
Het multi-informatiedisplay verschaft de bestuurder uiteenlopen de
gegevens met betrekk ing tot de auto.
● Menu-iconen
Geeft de volgende informatie
weer wanneer een icoon is
geselecteerd. ( →Blz. 110)
Afhankelijk van de situatie
wordt bepaalde informatie
mogelijk automatisch weerge-
geven.
Rij-informatie
Hiermee kunnen allerlei gegevens met betrekking tot het rijden wor-
den weergegeven. ( →Blz. 110)
Aan navigatiesysteem gekoppelde weergave*
Hiermee kan de volgende aan het navigatiesysteem gekoppelde
informatie worden weergegeven.
• Routebegeleiding
• Kompasdisplay (weergave noorden boven/weergave rijrichting boven)
Aan audiosysteem g ekoppelde weergave*
Hiermee kunt u een audiobron of muziekstuk selecteren op het dis-
play met behulp van de bedieningstoetsen van het instrumentenpa-
neel.
Informatie over ondersteunend systeem*
Hiermee kunt u de informatie van de Dynamic Radar Cruise Contro l*
of LDA (Lane Departure Alert met stuurregeling)* weergeven wan-
neer het systeem in gebruik is. ( →Blz. 327, 340)
Het display-icoon verandert afhankelijk van het systeem dat wor dt
gebruikt.
Informatie Stop & Start-systeem*
Hiermee kan de bedrijfsstatus van het Stop & Start-systeem word en
weergegeven. ( →Blz. 112)
Informatie op display
RAV4_OM_OM42753E_(EE).book Pa ge 109 Tuesday, August 23, 2016 3:44 PM

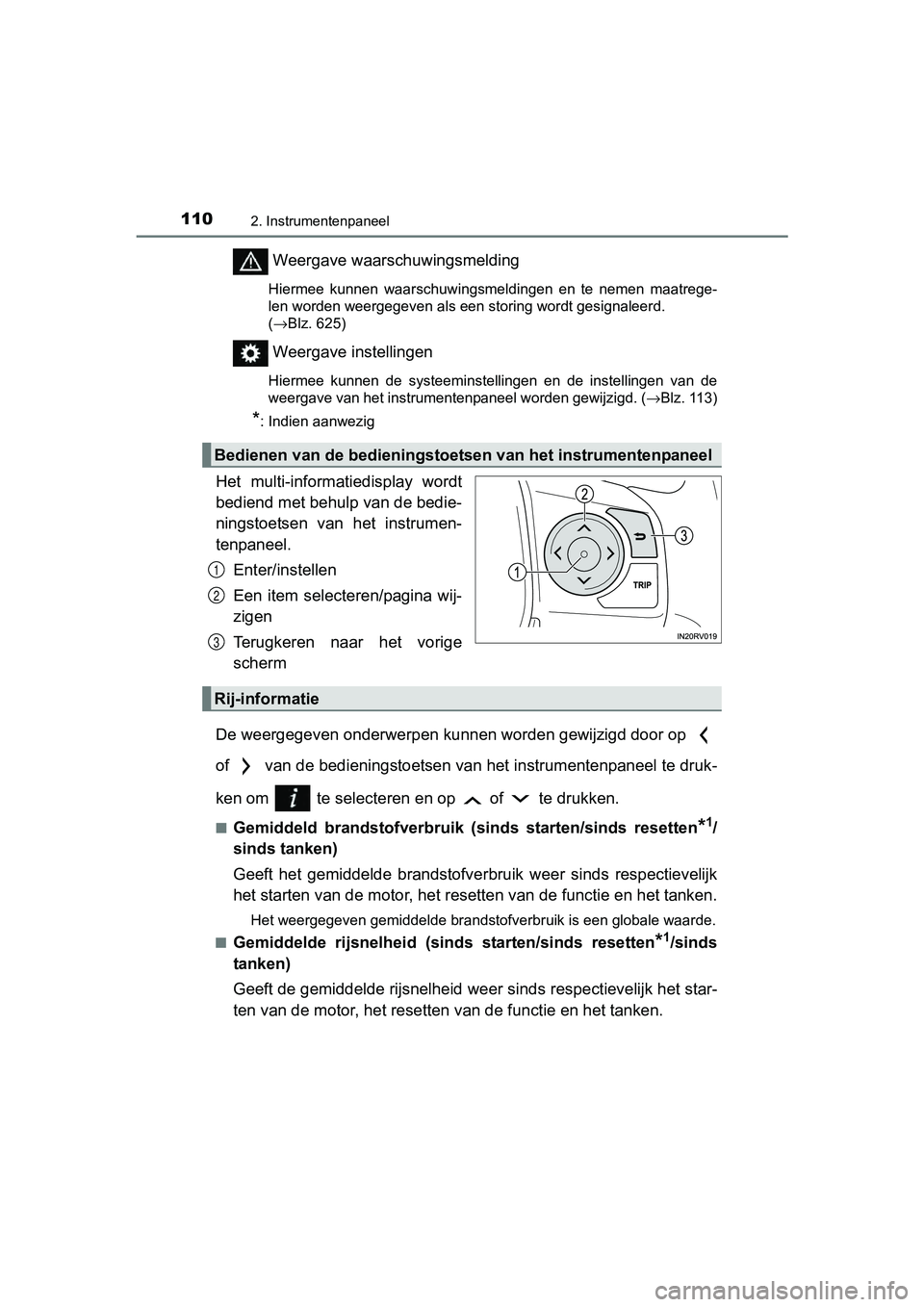

1102. Instrumentenpaneel
RAV4_OM_OM42753E_(EE)
Weergave waarschuwingsmelding
Hiermee kunnen waarschuwingsmeldingen en te nemen maatrege-
len worden weergegeven als een storing wordt gesignaleerd.
(→Blz. 625)
Weergave instellingen
Hiermee kunnen de systeeminstellingen en de instellingen van de
weergave van het instrumentenpaneel worden gewijzigd. ( →Blz. 113)
*: Indien aanwezig
Het multi-informatiedisplay wordt
bediend met behulp van de bedie-
ningstoetsen van het instrumen-
tenpaneel.
Enter/instellen
Een item selecteren/pagina wij-
zigen
Terugkeren naar het vorige
scherm
De weergegeven onderwerpen kunnen worden gewijzigd door op
of van de bedieningstoetsen van het instrumentenpaneel te druk -
ken om te selecteren en op of te drukken.
■Gemiddeld brandstofverbruik (s inds starten/sinds resetten*1/
sinds tanken)
Geeft het gemiddelde brandstofve rbruik weer sinds respectievelijk
het starten van de mot or, het resetten van de functie en het ta nken.
Het weergegeven gemiddelde brandstofverbruik is een globale waa rde.
■
Gemiddelde rijsnelheid (si nds starten/sinds resetten*1/sinds
tanken)
Geeft de gemiddelde rijsnelheid weer sinds respectievelijk het star-
ten van de motor, he t resetten van de functie en het tanken.
Bedienen van de bedieningstoetsen van het instrumentenpaneel
1
2
3
Rij-informatie
RAV4_OM_OM42753E_(EE).book Pa ge 110 Tuesday, August 23, 2016 3:44 PM
