611-1. Voor een veilig gebruik
1
Veiligheid en beveiliging
RAV4_OM_OM42753E_(EE)

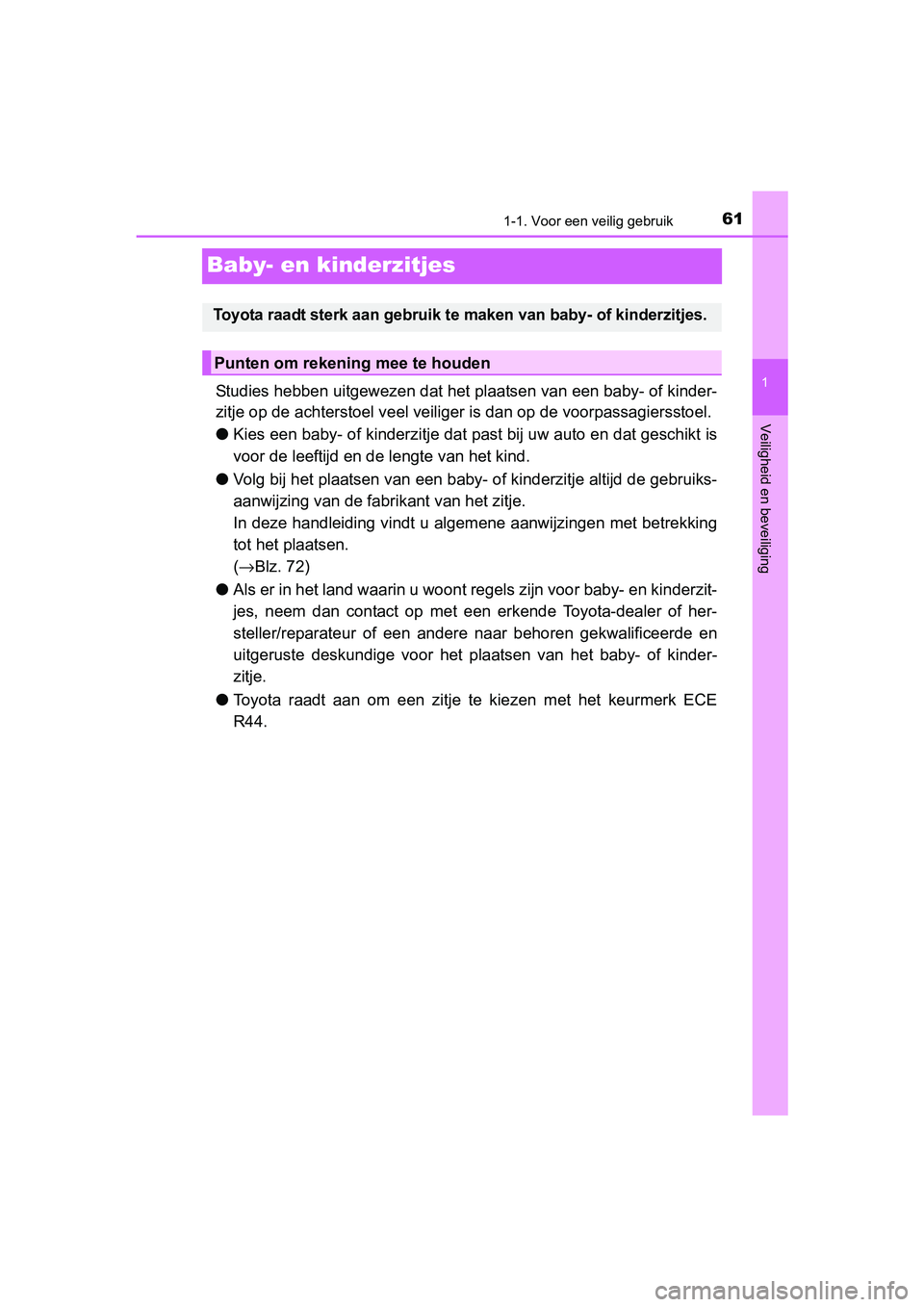

Baby- en kinderzitjes
Studies hebben uitgewezen dat het plaatsen van een baby- of kinder-
zitje op de achterstoel veel veiliger is dan op de voorpassagie rsstoel.
● Kies een baby- of kinderzitje dat past bij uw auto en dat gesch ikt is
voor de leeftijd en de lengte van het kind.
● Volg bij het plaatsen van een baby- of kinderzitje altijd de ge bruiks-
aanwijzing van de fab rikant van het zitje.
In deze handleiding vindt u algemene aanwijzingen met betrekkin g
tot het plaatsen.
( → Blz. 72)
● Als er in het land waarin u woont regels zijn voor baby- en kin derzit-
jes, neem dan contact op met een erkende Toyota-dealer of her-
steller/reparateur of een andere naar behoren gekwalificeerde e n
uitgeruste deskundige voor het p laatsen van het baby- of kinder-
zitje.
● Toyota raadt aan om een zitje te kiezen met het keurmerk ECE
R44.
Toyota raadt sterk aan gebruik t e maken van baby- of kinderzitjes.
Punten om rekening mee te houden
RAV4_OM_OM42753E_(EE).book Page 61 Tuesday, August 23, 2016 3:44 PM

621-1. Voor een veilig gebruik
RAV4_OM_OM42753E_(EE)

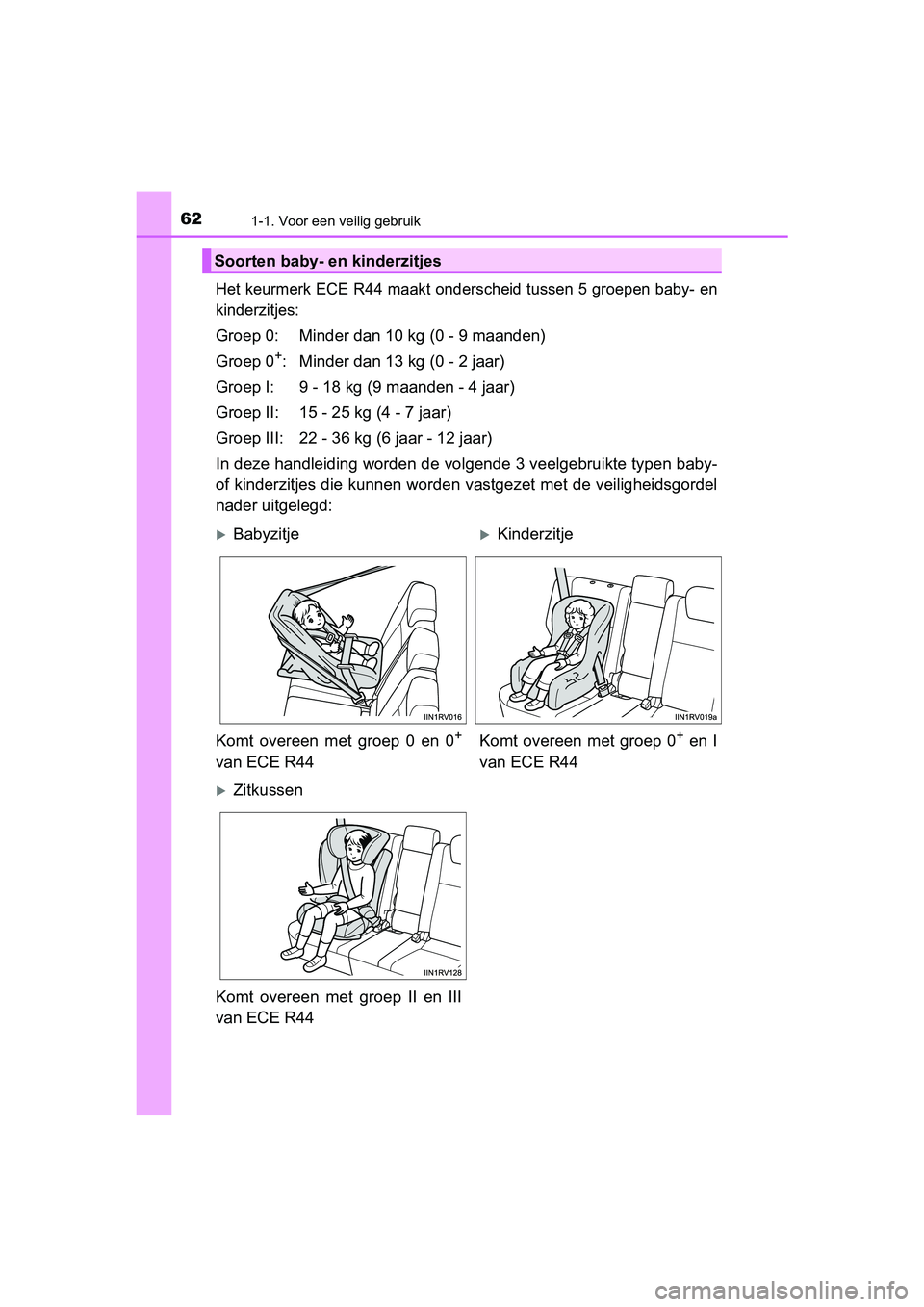

Het keurmerk ECE R44 maakt onderscheid tussen 5 groepen baby- en
kinderzitjes:
Groep 0: Minder dan 10 kg (0 - 9 maanden)
Groep 0
+: Minder dan 13 kg (0 - 2 jaar)
Groep I: 9 - 18 kg (9 maanden - 4 jaar)
Groep II: 15 - 25 kg (4 - 7 jaar)
Groep III: 22 - 36 kg (6 jaar - 12 jaar)
In deze handleiding worden de vol gende 3 veelgebruikte typen baby-
of kinderzitjes die kunnen word en vastgezet met de veiligheidsg ordel
nader uitgelegd:
Soorten baby- en kinderzitjes
BabyzitjeKinderzitje
Komt overeen met groep 0 en 0
+
van ECE R44 Komt overeen met groep 0
+ en I
van ECE R44
Zitkussen
Komt overeen met groep II en III
van ECE R44
RAV4_OM_OM42753E_(EE).book Page 62 Tuesday, August 23, 2016 3:44 PM

631-1. Voor een veilig gebruik
1
RAV4_OM_OM42753E_(EE)
Veiligheid en beveiliging
In deze tabel wordt aangegeven in hoeverre een baby- of kinderzitje
in verschillende zitposit ies kan worden geplaatst.
Geschiktheid baby- en kinderzit jes voor diverse zitposities
Voorpassagiersstoel
AchterstoelMet aan/uit-schakelaar
airbag
AANOFFBuitensteMidden
0
Minder dan 10 kg
(0 - 9 maanden) X
Niet
toegestaan U
*1
L1*1U*2, 3
L1*2, 3X
0
+
Minder dan 13 kg
(0 - 2 jaar) X
Niet
toegestaan U
*1
L1*1
L2*1
U*2, 3
L1*2, 3
L2*2, 3X
I
9 - 18 kg
(9 maanden -
4 jaar) Tegen de
rijrichting in: X
Niet
toegestaan U
*1U*2, 3X
In de
rijrichting:
UF
*1
II, III
15 - 36 kg
(4 - 12 jaar) UF
*1U*1U*2, 3
L3*2, 3
L4*2, 3X
GewichtsgroepenZitpositie
RAV4_OM_OM42753E_(EE).book Page 63 Tuesday, August 23, 2016
3:44 PM

641-1. Voor een veilig gebruik
RAV4_OM_OM42753E_(EE)
Verklaring van lettercodes in de bovenstaande tabel:
U: Geschikt voor een “universeel” baby- of kinderzitje dat is goedge-
keurd voor gebruik in deze gewichtsgroep.
UF: Geschikt voor een in de rijrichting geplaatst “universeel” b aby- of
kinderzitje dat is goedgekeurd voor gebruik in deze gewichts-
groep.
L1: Geschikt voor een TOYOTA G 0+, BABY SAFE PLUS-zitje met
SEAT BELT FIXATION, BASE PLATFORM (0 - 13 kg) dat is
goedgekeurd voor gebruik in deze gewichtsgroep.
L2: Geschikt voor Maxi Cosi Cabriofix plus Easybase2-zitje (0 - 13 kg) dat is goedgekeurd voor gebruik in deze gewichtsgroep.
L3: Geschikt voor een TOYOTA KIDFIX-zitje (15 - 36 kg) dat is goedgekeurd voor gebruik in deze gewichtsgroep. Vastzetten
met zowel ISOfix als veiligheidsgordel.
L4: Geschikt voor Römer KidFix-zitje (15 - 36 kg) dat is goedgek eurd
voor gebruik in deze gewichtsgroep. Vastzetten met zowel ISOfix
als veiligheidsgordel.
X: Geen geschikte zitpositie voor kinderen in deze gewichtsgroep .
RAV4_OM_OM42753E_(EE).book Page 64 Tuesday, August 23, 2016 3:44 PM

651-1. Voor een veilig gebruik
1
RAV4_OM_OM42753E_(EE)
Veiligheid en beveiliging

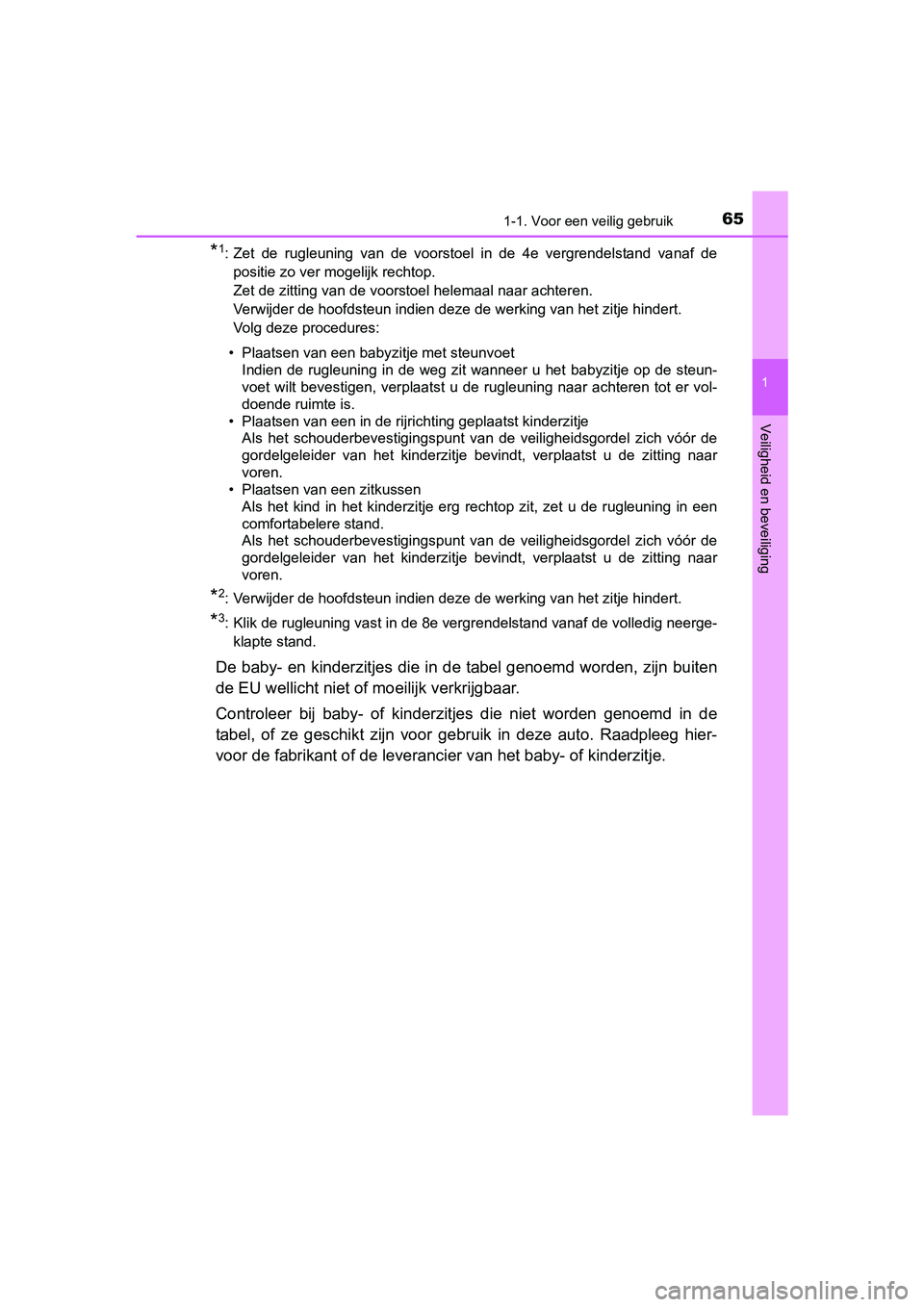

*1: Zet de rugleuning van de voorstoel in de 4e vergrendelstand vanaf depositie zo ver mogelijk rechtop.
Zet de zitting van de voorstoel helemaal naar achteren.
Verwijder de hoofdsteun indien deze de werking van het zitje hi ndert.
Volg deze procedures:
• Plaatsen van een babyzitje met steunvoet Indien de rugleuning in de weg zit wanneer u het babyzitje op d e steun-
voet wilt bevestigen, verplaatst u de rugleuning naar achteren tot er vol-
doende ruimte is.
• Plaatsen van een in de rijrichting geplaatst kinderzitje Als het schouderbevestigingspunt van de veiligheidsgordel zich vóór de
gordelgeleider van het kinderzitje bevindt, verplaatst u de zit ting naar
voren.
• Plaatsen van een zitkussen Als het kind in het kinderzitje erg rechtop zit, zet u de rugle uning in een
comfortabelere stand.
Als het schouderbevestigingspunt van de veiligheidsgordel zich vóór de
gordelgeleider van het kinderzitje bevindt, verplaatst u de zit ting naar
voren.
*2: Verwijder de hoofdsteun indien deze de werking van het zitje h indert.
*3: Klik de rugleuning vast in de 8e vergrendelstand vanaf de volledig neerge-
klapte stand.
De baby- en kinderzitjes die in de tabel genoemd worden, zijn b uiten
de EU wellicht niet o f moeilijk verkrijgbaar.
Controleer bij baby- of kinderzitjes die niet worden genoemd in de
tabel, of ze geschikt zijn voor gebruik in deze auto. Raadpleeg hier-
voor de fabrikant of de leveranc ier van het baby- of kinderzitje.
RAV4_OM_OM42753E_(EE).book Page 65 Tuesday, August 23, 2016 3:44 PM

661-1. Voor een veilig gebruik
RAV4_OM_OM42753E_(EE)
In deze tabel wordt aangegeven in hoeverre een baby- of kinderzitje
in verschillende zitposit ies kan worden geplaatst.
Geschiktheid baby- en kinderzit jes voor diverse zitposities
(met ISOfix-bevestigingssysteem)
Gewichts- groepenGrootte- klasseBevesti- ging
ISOfix-posities autoAanbevolen
baby- en kinder-
zitjes
Buitenste zit-plaats achter
Reiswieg FISO/L1 X —
GISO/L2 X — (1) X —
0
Minder dan
10 kg
(0 - 9 maan-
den) EISO/R1 IL
*1TOYOTA MINI,
TOYOTA MIDI
(1) X —
0
+
Minder dan
13 kg
(0 - 2 jaar) EISO/R1 IL
*1
TOYOTA MINI,
TOYOTA MIDI
DISO/R2 IL*1
CISO/R3 IL*1
(1)
X —
I

9 - 18 kg
(9 maanden -
4 jaar) DISO/R2 IL
*1
—
CISO/R3 IL*1
B ISO/F2 IUF*1, 2, IL*1, 2
TOYOTA MIDI
B1 ISO/F2X IUF*1, 2, IL*1, 2
A ISO/F3 IUF*1, 2, IL*1, 2
(1) X —
II, III
15 - 36 kg
(4 - 12 jaar) (1)
X —
RAV4_OM_OM42753E_(EE).book Page 66 Tuesday, August 23, 2016 3:44 PM

671-1. Voor een veilig gebruik
1
RAV4_OM_OM42753E_(EE)
Veiligheid en beveiliging
(1) Voor zitjes zonder ISO/XX grootteklasse-indeling (A - G) voor de
gewichtsgroep moet de fabrikant van de auto de voertuigspeci-
fieke ISOfix-baby- of kinderzi tje(s) voor elke positie aangeven .
Verklaring van lettercodes in de bovenstaande tabel:
IUF: Geschikt voor een universeel, in de rijrichting geplaatst I SOfix
baby- of kinderzitje dat is goedgekeurd voor gebruik in deze
gewichtsgroep.
IL: Geschikt voor een ISOfix-baby- of kinderzitje uit de categor ie
“specifiek”, “beperkt” of “sem i-universeel” dat is goedgekeurd
voor gebruik in deze gewichtsgroep.
X: ISOfix-positie niet geschikt voor ISOfix-baby- of kinderzitjes in deze gewichtsgroep en/of grootteklasse.
*1: Klik de rugleuning vast in de 8e vergrendelstand vanaf de volledig neerge-klapte stand.
Wanneer het vergrendelen van een tegen de rijrichting in geplaa tst baby- of
kinderzitje met ISOfix moeilijk gaat, stel de rugleuning dan af door deze ach-
terover te zetten.
*2: Verwijder de hoofdsteun indien deze de werking van het zitje h indert.
Laat niemand plaatsnemen op de middelste zitplaats als de linke r
stoel voor een kinderzi tje wordt gebruikt.
De baby- en kinderzitjes die in de tabel genoemd worden, zijn b uiten
de EU wellicht niet o f moeilijk verkrijgbaar.
Controleer bij baby- of kinderzitjes die niet worden genoemd in de
tabel, of ze geschikt zijn voor gebruik in deze auto. Raadpleeg hier-
voor de fabrikant of de leveranc ier van het baby- of kinderzitje.
RAV4_OM_OM42753E_(EE).book Page 67 Tuesday, August 23, 2016 3:44 PM

681-1. Voor een veilig gebruik
RAV4_OM_OM42753E_(EE)
Wanneer een TOYOTA MINI of TOYOTA MIDI wordt gebruikt, klikt u
de rugleuning vast in de 8e stand vanaf de volledig neergeklapte
stand en past u de steunpoot en de ISOfix-koppelingen als volgt aan:
Vergrendel de steunpoot bij
opening nr. 7.
Vergrendel de ISOfix-koppelin-
gen bij nr. 5.
1
2
RAV4_OM_OM42753E_(EE).book Page 68 Tuesday, August 23, 2016 3:44 PM

691-1. Voor een veilig gebruik
1
RAV4_OM_OM42753E_(EE)
Veiligheid en beveiliging

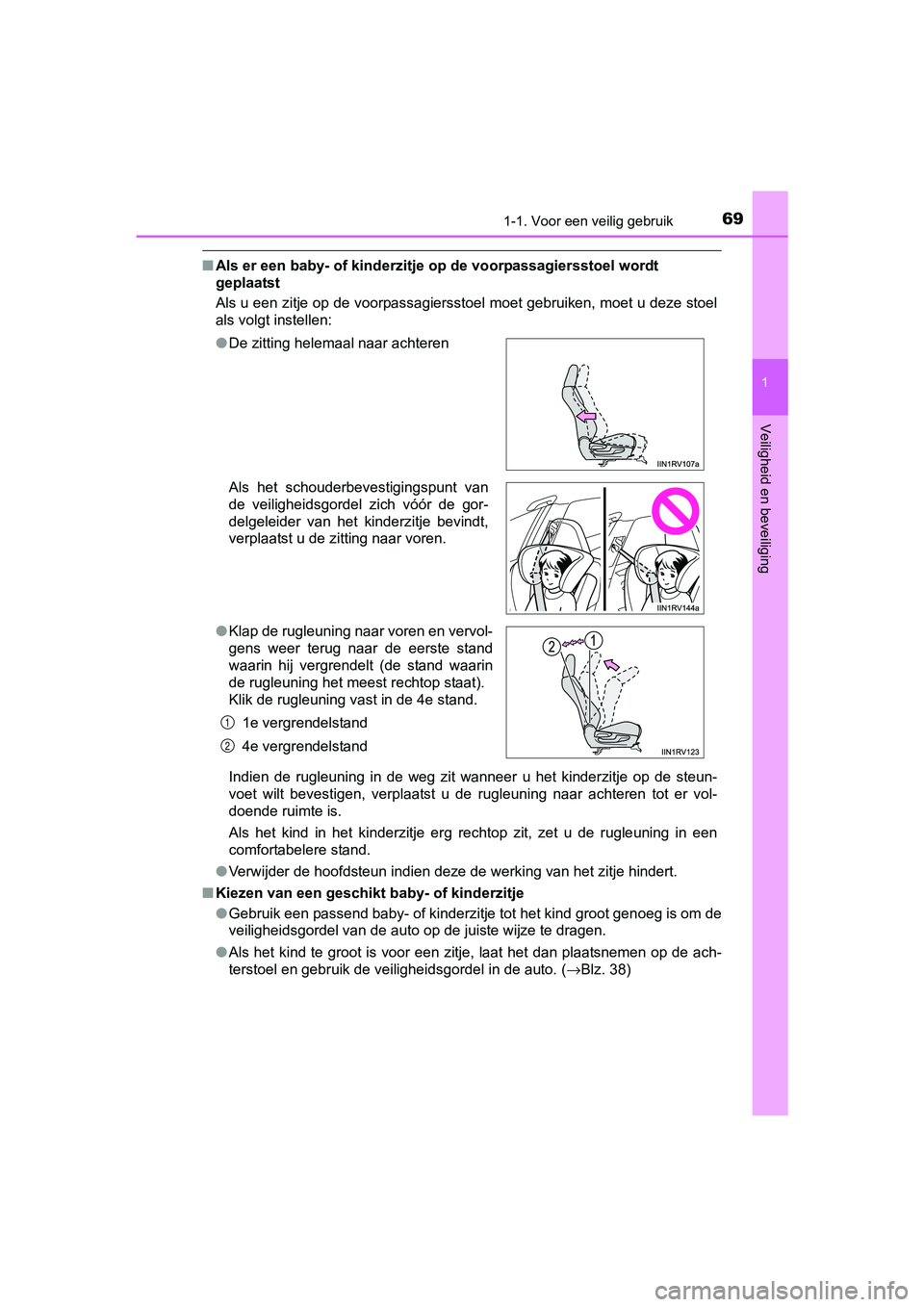

■Als er een baby- of kinderzitje op de voorpassagiersstoel wordt
geplaatst
Als u een zitje op de voorpassagiersstoel moet gebruiken, moet u deze stoel
als volgt instellen:
Indien de rugleuning in de weg zit wanneer u het kinderzitje op de steun-
voet wilt bevestigen, verplaatst u de rugleuning naar achteren tot er vol-
doende ruimte is.
Als het kind in het kinderzitje erg rechtop zit, zet u de rugle uning in een
comfortabelere stand.
● Verwijder de hoofdsteun indien deze de werking van het zitje hindert.
■ Kiezen van een geschikt baby- of kinderzitje
●Gebruik een passend baby- of kinderzitje tot het kind groot gen oeg is om de
veiligheidsgordel van de auto op de juiste wijze te dragen.
● Als het kind te groot is voor een zitje, laat het dan plaatsnemen op de ach-
terstoel en gebruik de veiligheidsgordel in de auto. ( →Blz. 38)
●
De zitting helemaal naar achteren
Als het schouderbevestigingspunt van
de veiligheidsgordel zich vóór de gor-
delgeleider van het kinderzitje bevindt,
verplaatst u de zitting naar voren.
● Klap de rugleuning naar voren en vervol-
gens weer terug naar de eerste stand
waarin hij vergrendelt (de stand waarin
de rugleuning het meest rechtop staat).
Klik de rugleuning vast in de 4e stand.
1e vergrendelstand
4e vergrendelstand
1
2
RAV4_OM_OM42753E_(EE).book Page 69 Tuesday, August 23, 2016 3:44 PM

701-1. Voor een veilig gebruik
RAV4_OM_OM42753E_(EE)
WAARSCHUWING
■Gebruik van een baby- of kinderzitje
Het gebruik van een baby- of kinderzitje dat niet geschikt is v oor deze auto
vormt geen goede bescherming voor het kind. Het kind kan dan (b ij plotse-
ling remmen of bij een ongeval) ernstig letsel oplopen.
■ Voorzorgsmaatregelen bij baby- en kinderzitjes
● De meest effectieve bescherming van een kind tijdens een ongeva l of bij
hard remmen, is het gebruik van een baby- of kinderzitje dat is afgestemd
op de leeftijd en grootte van het kind. Het vasthouden van een kind in de
armen is geen vervanging voor een baby- of kinderzitje. Bij een ongeval
kan een kind dan de voorruit raken of klem komen te zitten tuss en u en het
dashboard. Bij hard remmen of uitwijken of bij een aanrijding k an het kind
ernstig letsel oplopen.
● Toyota adviseert met klem gebruik te maken van een geschikt zitje dat
past bij de lengte van het kind en dat op de achterstoel geplaa tst is. In
ongevallenstatistieken is aangetoond dat kinderen minder verwondingen
oplopen als zij op de achterstoelen op de juiste wijze vastzitten dan als zij
op de voorstoel zitten.
● Gebruik nooit een tegen de rijrichting in geplaatst baby- of kinderzitje op
de voorpassagiersstoel als de aan/uit-schakelaar voor de airbag in stand
ON staat. ( →Blz. 58)
Bij een ongeval kan het kind ernstig letsel oplopen door de kra cht waar-
mee de passagiersairbag wordt geactiveerd.
● Plaats een in de rijrichting geplaatst baby- of kinderzitje all een op de voor-
passagiersstoel als het niet anders kan. Plaats nooit een baby- of kinder-
zitje dat aan de bovenzijde vastgemaakt moet worden, op de
voorpassagiersstoel, aangezien deze stoel niet van bovenste bev esti-
gingspunten is voorzien. Zet de stoel zo ver mogelijk naar acht eren, omdat
de voorpassagiersairbag met aanzienlijke snelheid en kracht wor dt geacti-
veerd. Als het schouderbevestigingspunt van de veiligheidsgorde l zich
vóór de gordelgeleider van het kinderzitje bevindt, verplaatst u de zitting
naar voren. Hierdoor kan er nstig letsel ontstaan.
RAV4_OM_OM42753E_(EE).book Page 70 Tuesday, August 23, 2016 3:44 PM
