TOYOTA RAV4 2017 Instructieboekje (in Dutch)

411-1. Voor een veilig gebruik
1
RAV4_OM_OM42753E_(EE)
Veiligheid en beveiliging

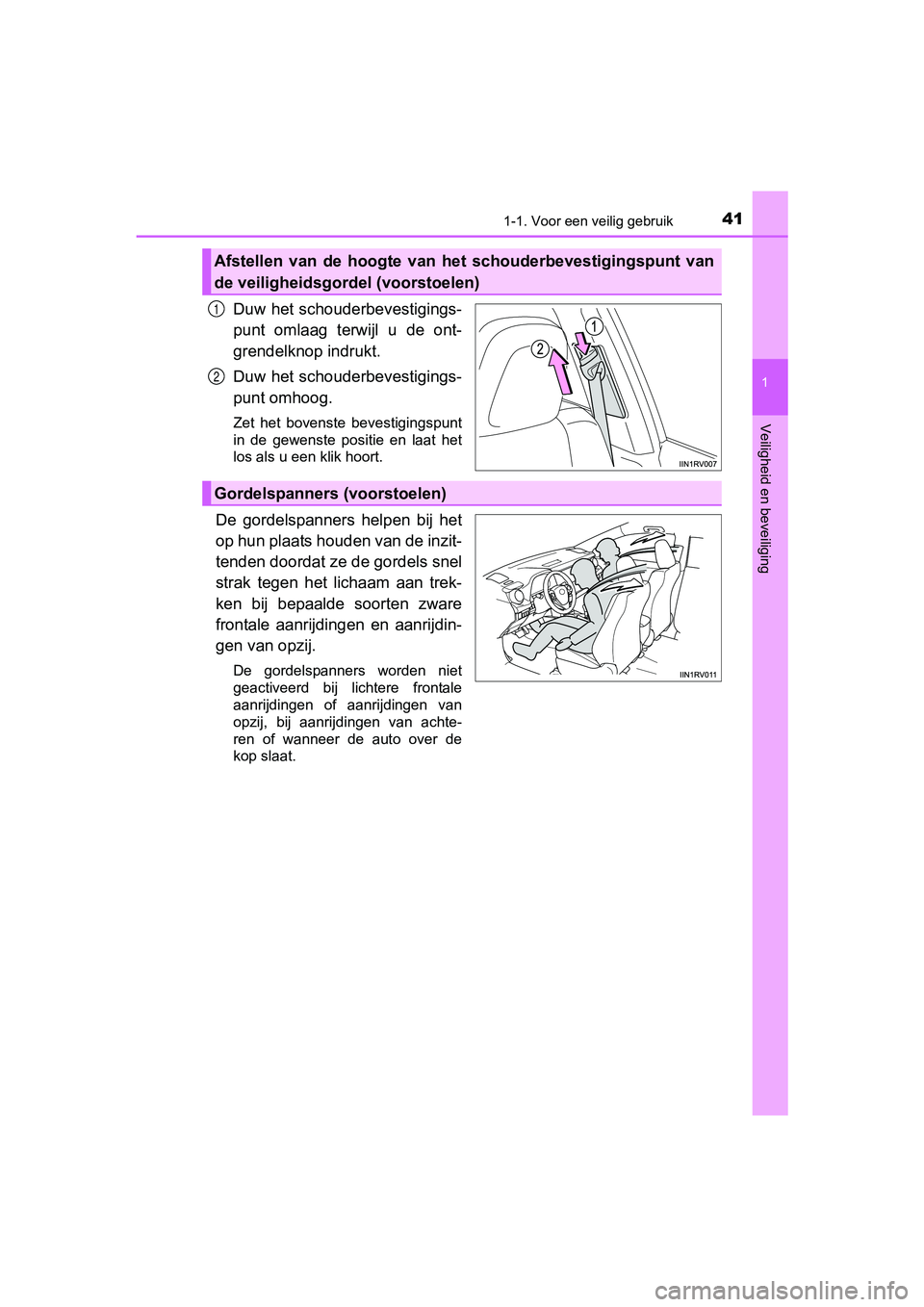

Duw het schouderbevestigings-
punt omlaag terwijl u de ont-
grendelknop indrukt.
Duw het schouderbevestigings-
punt omhoog.
Zet het bovenste bevestigingspunt
in de gewenste positie en laat het
los als u een klik hoort.
De gordelspanners helpen bij het
op hun plaats houden van de inzit-
tenden doordat ze de gordels snel
strak tegen het lichaam aan trek-
ken bij bepaalde soorten zware
frontale aanrijdingen en aanrijdin-
gen van opzij.
De gordelspanners worden niet
geactiveerd bij lichtere frontale
aanrijdingen of aanrijdingen van
opzij, bij aanrijdingen van achte-
ren of wanneer de auto over de
kop slaat.
Afstellen van de hoogte van het schouderbevestigingspunt van
de veiligheidsgordel (voorstoelen)
1
2
Gordelspanners (voorstoelen)
RAV4_OM_OM42753E_(EE).book Page 41 Tuesday, August 23, 2016 3:44 PM

421-1. Voor een veilig gebruik
RAV4_OM_OM42753E_(EE)
■Blokkeerautomaat (ELR)
De blokkeerautomaat blokkeert de gordel als u zeer krachtig rem t of betrok-
ken raakt bij een aanrijding. De blokkeerautomaat kan ook in we rking treden
als u te snel vooroverbuigt. Door rustig te bewegen kan de veiligheidsgordel
afrollen, zodat u vrij kunt bewegen.
■ Gebruik van veiligheidsg ordels door kinderen
De veiligheidsgordels van uw auto zijn in principe ontworpen vo or gebruik
door volwassenen.
● Gebruik een passend baby- of kinderzitje tot het kind groot gen oeg is om de
veiligheidsgordel van de auto op de juiste wijze te dragen. ( →Blz. 61)
● Als het kind groot genoeg is om de veiligheidsgordel op een jui ste manier te
dragen, volg dan de instructies met betrekking tot het gebruik van de veilig-
heidsgordel op. ( →Blz. 38)
■ Vervangen van de veiligheidsgord el als de gordelspanner geactiveerd is
geweest
Als de auto betrokken is bij meerdere aanrijdingen, wordt de go rdelspanner
geactiveerd voor de eerste aanrijding, maar niet voor de tweede of voor vol-
gende aanrijdingen.
■ Wetgeving met betrekking t ot veiligheidsgordels
Als er in het land waarin u woont regels zijn voor veiligheidsg ordels, neem
dan contact op met een erkende Toyota-dealer of hersteller/repa rateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige vo or het ver-
vangen of plaatsen van veiligheidsgordels.
WAARSCHUWING
Neem de volgende voorzorgsmaatregelen in acht om de kans op let sel bij
plotseling remmen, plotseling uitwijken of een ongeval te beper ken.
Het niet in acht nemen van de voorzorgsmaatregelen kan ernstig letsel tot
gevolg hebben.
■ Dragen van een veiligheidsgordel
● Zorg ervoor dat alle inzittenden de veiligheidsgordel dragen.
● Draag de veiligheidsgordel altijd op de juiste manier.
● Elke veiligheidsgordel mag maar door één persoon gebruikt worden.
Gebruik een veiligheidsgordel niet voor twee personen tegelijk, ook niet
als de tweede persoon een kind is.
● Toyota beveelt aan dat kinderen op de achterstoel plaatsnemen e n altijd
een veiligheidsgordel dragen en/of gebruik maken van een passend baby-
of kinderzitje.
● Laat om de juiste zitpositie in te stellen de rugleuning niet v erder achter-
over hellen dan nodig is. De veiligheidsgordels zijn het meest effectief als
de inzittenden rechtop en goed tegen de rugleuning zitten.
● Draag de schoudergordel niet onder uw arm.
●
Draag de veiligheidsgordel altijd laag en goed aansluitend over uw heupen.
RAV4_OM_OM42753E_(EE).book Page 42 Tuesday, August 23, 2016 3:44 PM

431-1. Voor een veilig gebruik
1
RAV4_OM_OM42753E_(EE)
Veiligheid en beveiliging
WAARSCHUWING
■Zwangere vrouwen
■ Mensen met fysieke beperkingen
Win medisch advies in en draag de veiligheidsgordel op de juist e manier.
( →Blz. 38)
■ Als er kinderen in de auto aanwezig zijn
Laat kinderen niet met de veiligheidsgordel spelen. Als de veil igheidsgordel
om de nek van het kind draait, kan het kind stikken of ernstig letsel oplopen.
Als dit gebeurt en de gordelsluiting niet kan worden losgemaakt , knip de
gordel dan door met een schaar.
■ Gordelspanners
Het waarschuwingslampje SRS gaat branden als een gordelspanner is
geactiveerd. De veiligheidsgordel kan in dit geval niet meer wo rden gebruikt
en moet worden vervangen door een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitger uste des-
kundige.
■ Verstelbaar schouderbevestigingspunt
Zorg ervoor dat de gordel goed over het midden van de schouder ligt. De
gordel mag niet tegen de nek aanliggen, maar ook niet van uw sc houder
afglijden. Als u hier niet voor zorgt, wordt de mate van bescherming bij plot-
seling remmen, uitwijken of een ongeval minder en de kans op ernstig letsel
groter. ( →Blz. 41)
Win medisch advies in en draag de vei-
ligheidsgordel op de juiste manier.
(→Blz. 38)
Zwangere vrouwen moeten het heupge-
deelte van de veiligheidsgordel op
dezelfde manier dragen als de andere
inzittenden, zo laag mogelijk over het
bekken, de schoudergordel helemaal uit-
trekken over de schouder en ervoor zor-
gen dat de gordel niet over de buik loopt.
Als de veiligheidsgordel niet op de juiste
wijze gedragen wordt, kan niet alleen de
zwangere vrouw zelf, maar ook het onge-
boren kind ernstig letsel oplopen bij plot-
seling remmen of een aanrijding.
RAV4_OM_OM42753E_(EE).book Page 43 Tuesday, August 23, 2016 3:44 PM

441-1. Voor een veilig gebruik
RAV4_OM_OM42753E_(EE)
WAARSCHUWING
■Beschadiging en slijtage van veiligheidsgordels
● Zorg ervoor dat de veiligheidsgordels niet beschadigd raken doo rdat de
riem, de gesp of de gordelsluiting bekneld raakt tussen het por tier en de
carrosserie.
● Controleer het veiligheidsgordelsysteem regelmatig. Let op besc hadigin-
gen, zoals scheuren en rafels, en op losse onderdelen. Gebruik een
beschadigde veiligheidsgordel niet, maar laat hem zo snel mogel ijk ver-
vangen. Een beschadigde veiligheidsgordel kan de veiligheid van de des-
betreffende inzittende niet waarborgen.
● Controleer of de gordel en de gesp vergrendeld zijn en of de go rdel niet
gedraaid is.
Laat de auto zo snel mogelijk nakijken door een erkende Toyota- dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerd e en uit-
geruste deskundige als de veiligheidsgordel niet goed werkt.
● Laat de stoelen, inclusief de veiligheidsgordels, vervangen als de auto
betrokken is geweest bij een ernstig ongeval, ook al is er geen zichtbare
schade.
● Probeer de veiligheidsgordels niet zelf te plaatsen, verwijdere n, wijzigen,
demonteren of af te voeren. Laat reparaties altijd uitvoeren bi j een
erkende Toyota-dealer of hersteller/reparateur of een andere na ar beho-
ren gekwalificeerde en uitgeruste deskundige. Een onjuiste beha ndeling
van de gordelspanner kan de werking in negatieve zin beïnvloede n, waar-
door ernstig letsel kan ontstaan.
■ Gebruik van de middelste veiligheidsgordel achter
Gebruik de middelste gordel achter niet
als één van de gespen niet in de sluiting
is vergrendeld. Het gebruik van slechts
één van de gespen kan bij plotseling
remmen, uitwijken of een ongeval leiden
tot ernstig letsel.
RAV4_OM_OM42753E_(EE).book Page 44 Tuesday, August 23, 2016 3:44 PM

451-1. Voor een veilig gebruik
1
Veiligheid en beveiliging
RAV4_OM_OM42753E_(EE)
SRS-airbags
De SRS-airbags worden geactiveerd als de auto betrokken raakt
bij bepaalde soorten zware aanrijdingen, die zouden kunnen lei-
den tot ernstig letsel voor de inzittenden. Ze werken samen met
de veiligheidsgordels om de kans op ernstig letsel te beperken.
RAV4_OM_OM42753E_(EE).book Page 45 Tuesday, August 23, 2016 3:44 PM

461-1. Voor een veilig gebruik
RAV4_OM_OM42753E_(EE)
◆Airbags voorBestuurdersairbag/voorpassagiersairbag
Helpen het hoofd en de borst van de bestuurder en de voorpas-
sagier te beschermen tegen contact met onderdelen van het
interieur
Knie-airbag bestuurder
Helpt de bestuurder te beschermen
◆Side airbags en curtain airbags
Side airbags
Helpen het bovenlichaam van de inzittenden vóór te beschermen
Curtain airbags
Beschermen primair het hoofd van de inzittenden op de buiten-
ste zitplaatsen7
1
2
3
4
RAV4_OM_OM42753E_(EE).book Page 46 Tuesday, August 23, 2016 3:44 PM

471-1. Voor een veilig gebruik
1
RAV4_OM_OM42753E_(EE)
Veiligheid en beveiliging

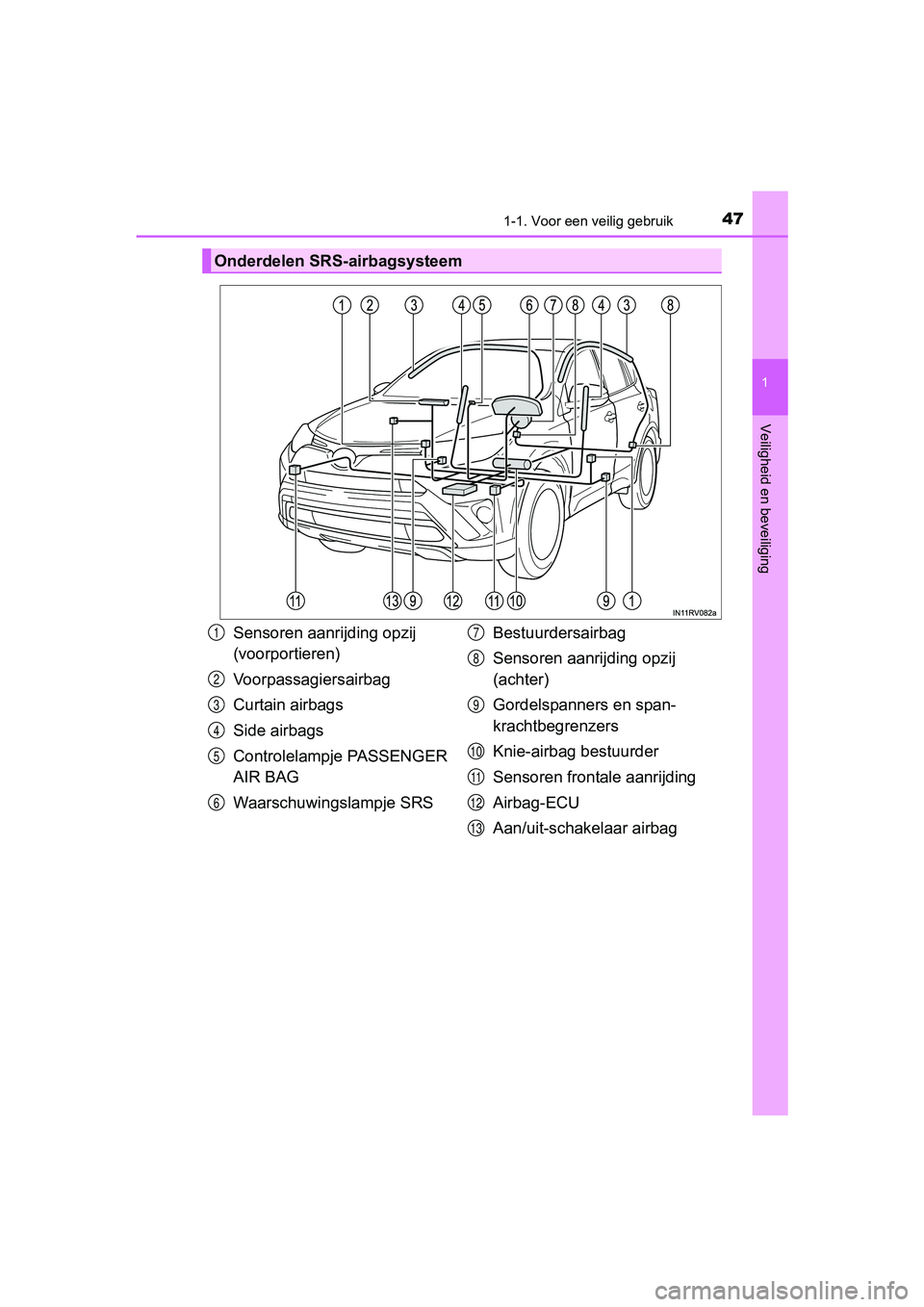

Onderdelen SRS-airbagsysteem
Sensoren aanrijding opzij
(voorportieren)
Voorpassagiersairbag
Curtain airbags
Side airbags
Controlelampje PASSENGER
AIR BAG
Waarschuwingslampje SRSBestuurdersairbag
Sensoren aanrijding opzij
(achter)
Gordelspanners en span-
krachtbegrenzers
Knie-airbag bestuurder
Sensoren frontale aanrijding
Airbag-ECU
Aan/uit-schakelaar airbag1
2
3
4
5
6
7
8
9
10
11
12
13
RAV4_OM_OM42753E_(EE).book Page 47 Tuesday, August 23, 2016
3:44 PM

481-1. Voor een veilig gebruik
RAV4_OM_OM42753E_(EE)
De belangrijkste onderdelen van het SRS-airbagsysteem zijn hierbo-
ven afgebeeld. Het SRS -airbagsysteem wordt aangestuurd door de
airbag-ECU. Bij het activeren v an de airbags zorgt een chemisch e
reactie in de ontstekingsmechanismen ervoor dat de airbags snel
gevuld worden met niet-giftig gas om de beweging van de inzitte nden
te helpen beperken.
WAARSCHUWING
■ Voorzorgsmaatregelen SRS-airbags
Neem met betrekking tot de airbags de volgende voorzorgsmaatreg elen in
acht.
Het niet in acht nemen van de voorzorgsmaatregelen kan ernstig letsel tot
gevolg hebben.
● Alle inzittenden dienen hun veiligheidsgordel op de juiste mani er te dra-
gen.
De SRS-airbags zijn aanvullende middelen die samen met de veili gheids-
gordels gebruikt moeten worden.
● De bestuurdersairbag wordt met een aanzienlijke kracht geactive erd,
waardoor ernstig letsel kan ontstaan, vooral wanneer de bestuur der zich
erg dicht bij de airbag bevindt.
Het gevaarlijkst bij de activering van de airbag zijn de eerste 50 - 75 mm;
door een afstand van minimaal 250 mm tot het stuurwiel aan te houden,
hanteert u een veilige marge. Dit is de afstand gemeten vanaf het midden
van het stuurwiel tot aan uw borstbeen. Als u nu minder dan 250 mm van
de airbag zit, kunt u uw zitpositie op verschillende manieren w ijzigen:
• Plaats uw stoel zo ver mogelijk naar achteren terwijl de pedal en nog
goed kunnen worden bediend.
• Zet de rugleuning iets achterover.
Hoewel auto's verschillen, verkrijgen veel bestuurders, zelfs m et de
bestuurdersstoel helemaal naar voren, de afstand van 250 mm doo r
simpelweg de rugleuning iets achterover te zetten. Als u door h et ach-
terover zetten van uw stoel de weg niet goed meer kunt zien, kunt u een
stevig, niet-glad kussen gebruiken om hoger te zitten, of uw st oel hoger
zetten wanneer uw auto deze mogelijkheid biedt.
• Als het stuurwiel verstelbaar is, kantel het dan naar beneden. Hierdoor
wijst de airbag naar uw borst in plaats van naar uw hoofd en ne k.
De stoel dient te worden afgesteld zoals hierboven aanbevolen, terwijl de
pedalen en het stuurwiel nog steeds goed bediend kunnen worden en u
het instrumentenpaneel nog goed kunt zien.
RAV4_OM_OM42753E_(EE).book Page 48 Tuesday, August 23, 2016 3:44 PM

491-1. Voor een veilig gebruik
1
RAV4_OM_OM42753E_(EE)
Veiligheid en beveiliging
WAARSCHUWING
■Voorzorgsmaatregelen SRS-airbags
● De voorpassagiersairbag wordt ook met een aanzienlijke kracht g eacti-
veerd waardoor ernstig letsel kan ontstaan, vooral wanneer de v oorpassa-
gier zich erg dicht bij de airbag bevindt. De voorpassagierssto el dient zo
ver mogelijk van de airbag af te staan, met de rugleuning rechtop.
● Kinderen die niet goed op de stoel zitten en/of niet goed vastzitten, kun-
nen ernstig letsel oplopen door een geactiveerde airbag. Gebrui k de vei-
ligheidsgordels nooit voor baby's of kleine kinderen, maar zet hen goed
vast in een baby- of kinderzitje. Toyota beveelt ten zeerste aa n dat alle op
de achterstoelen plaatsnemen en de veiligheidsgordels altijd op de juiste
manier dragen. Achterin zitten kinderen veiliger dan op de voor passa-
giersstoel. ( →Blz. 61)
●Ga niet op het puntje van de stoel zitten
en leun niet op het dashboard.
● Laat een kind niet op de voorpassa-
giersstoel staan of bij een voorpassa-
gier op schoot zitten.
● Sta niet toe dat voorpassagiers voor-
werpen op hun knieën vasthouden.
RAV4_OM_OM42753E_(EE).book Page 49 Tuesday, August 23, 2016 3:44 PM

501-1. Voor een veilig gebruik
RAV4_OM_OM42753E_(EE)

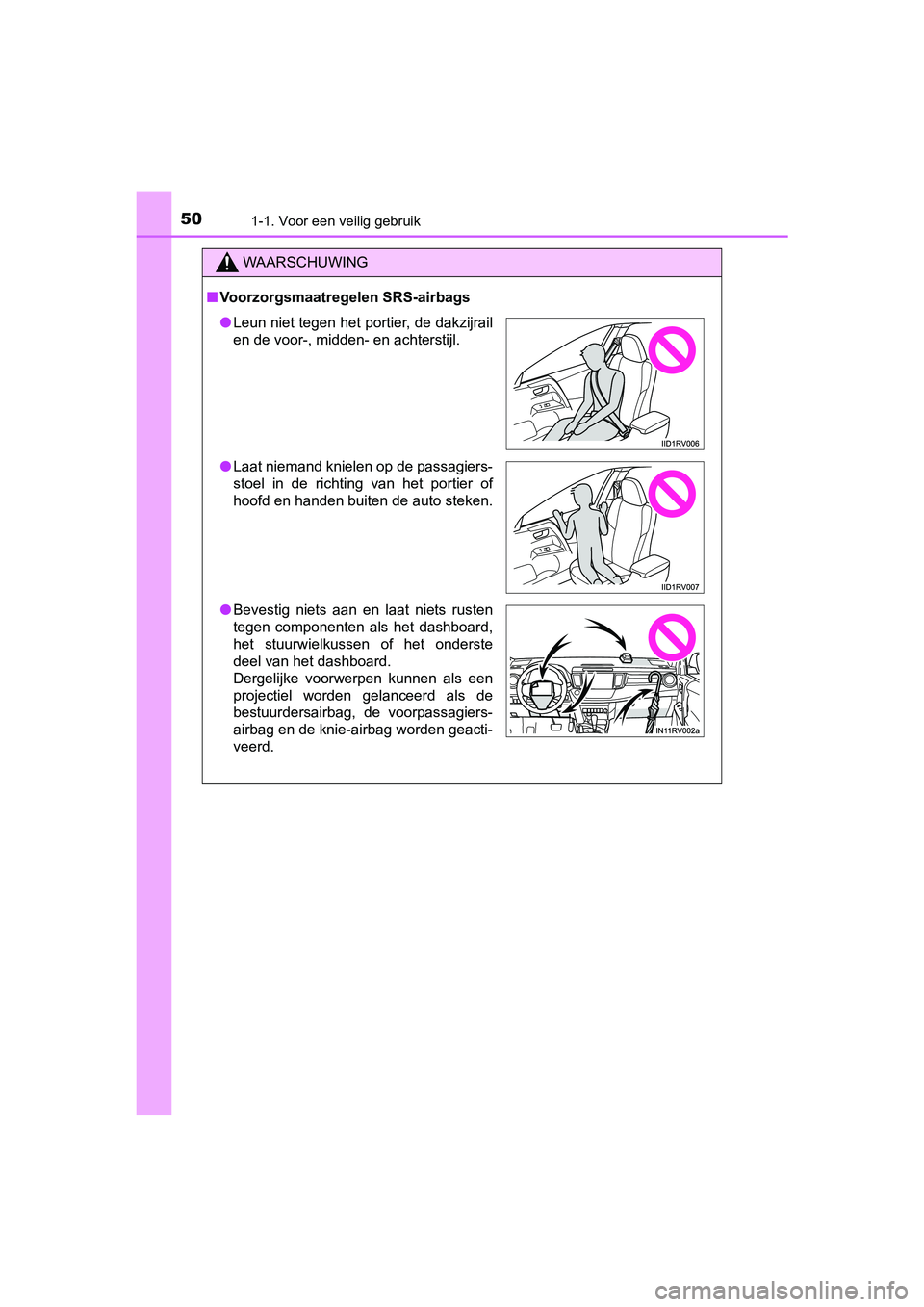

WAARSCHUWING
■Voorzorgsmaatregelen SRS-airbags
● Leun niet tegen het portier, de dakzijrail
en de voor-, midden- en achterstijl.
● Laat niemand knielen op de passagiers-
stoel in de richting van het portier of
hoofd en handen buiten de auto steken.
● Bevestig niets aan en laat niets rusten
tegen componenten als het dashboard,
het stuurwielkussen of het onderste
deel van het dashboard.
Dergelijke voorwerpen kunnen als een
projectiel worden gelanceerd als de
bestuurdersairbag, de voorpassagiers-
airbag en de knie-airbag worden geacti-
veerd.
RAV4_OM_OM42753E_(EE).book Page 50 Tuesday, August 23, 2016 3:44 PM
