TOYOTA RAV4 2017 Instrukcja obsługi (in Polish)

W sytuacji awaryjnej, gdy nie jest osiàgalna specjalistyczna pomoc
drogowa, samochód ten mo˝e byç holowany przy u˝yciu linki holowni-
czej lub ∏aƒcucha holowniczego zamocowanego do przewidzianego
do tego celu zaczepu holowniczego. Ten sposób holowania mo˝e byç
wykorzystywany jedynie na drogach o utwardzonych nawierzchniach,
na odcinku nie d∏u˝szym ni˝ 80 km i z pr´dkoÊcià nieprzekraczajàcà
30 km/h.
Kierowca musi pozostaç w samochodzie, odpowiednio kierujàc i ope-
rujàc hamulcami. Wszystkie ko∏a, pó∏osie nap´dowe, uk∏ad nap´dowy,
uk∏ad kierowniczy oraz hamulce muszà byç sprawne.
Wersje z automatycznà skrzynià biegów lub wersje z przek∏adnià bez-
stopniowà: Do holowania mogà byç u˝ywane jedynie przednie zaczepy
holownicze.
Wyjàç zaczep holowniczy. (
S. 646, 661)
Pos∏ugujàc si´ Êrubokr´tem
z p∏askà koƒcówkà, zdjàç za-
Êlepk´ otworu w zderzaku.
W celu zabezpieczenia nadwozia
przed uszkodzeniem pod∏o˝yç
pod ostrze Êrubokr´ta kawa∏ek
mi´kkiego materia∏u, tak jak po-
kazano na ilustracji.
Wsunàç zaczep w gniazdo
i cz´Êciowo wkr´ciç d∏onià.3
2
1
8-2. Post´powanie w sytuacjach awaryjnych611
8
Sytuacje awaryjne
Holowanie awaryjne
Przygotowanie do awaryjnego holowania samochodu
44 RAV4_OM42753E 2/9/16 10:36 Page 611 (Black plate)

Mocno dokr´ciç zaczep przy
u˝yciu klucza do nakr´tek mo-
cujàcych ko∏a lub twardego
metalowego pr´ta.
W bezpieczny sposób przymocowaç link´ holowniczà lub ∏aƒcuch
holowniczy do zaczepu holowniczego.
Nale˝y uwa˝aç, aby nie uszkodziç nadwozia samochodu.
WsiàÊç do samochodu, który b´dzie holowany, i uruchomiç silnik.
Je˝eli silnik nie daje si´ uruchomiç, nale˝y wy∏àcznik zap∏onu prze∏àczyç
w pozycj´ „ON” (wersje z mechanicznym kluczykiem) lub przyciskiem roz-
ruchu wybraç stan IGNITION ON (wersje z elektronicznym kluczykiem).
Wersje z uk∏adem wstrzymywania pracy silnika „Stop & Star t”: Przed
przystàpieniem do holowania samochodu wy∏àcznik zap∏onu prze∏àczyç
w pozycj´ „LOCK” (wersje z mechanicznym kluczykiem) lub przyciskiem
rozruchu wybraç stan wy∏àczony (wersje z elektronicznym kluczykiem),
a nast´pnie uruchomiç silnik.
Przestawiç dêwigni´ skrzyni biegów w po∏o˝enie neutralne
N i zwolniç hamulec postojowy.
Gdy nie mo˝na przestawiç dêwigni skrzyni biegów: S. 256, 264, 272
Podczas holowania
Gdy silnik nie pracuje, nie dzia∏a wspomaganie w uk∏adzie hamulcowym oraz
kierowniczym i w zwiàzku z tym hamowanie i kierowanie sà znacznie utrud-
nione.
Klucz do nakr´tek mocujàcych ko∏a
Klucz do nakr´tek mocujàcych ko∏a znajduje si´ w torbie na narz´dzia.
(
S. 646, 661)
7
6
5
4
6128-2. Post´powanie w sytuacjach awaryjnych
44 RAV4_OM42753E 2/9/16 10:36 Page 612 (Black plate)

8-2. Post´powanie w sytuacjach awaryjnych613
8
Sytuacje awaryjne
Nale˝y przestrzegaç podanych ni˝ej Êrodków ostro˝noÊci.
Nieprzestrzeganie ich mo˝e doprowadziç do Êmierci lub powa˝nych obra˝eƒ
cia∏a.
Gdy samochód jest holowany
Wersje z nap´dem na dwa ko∏a:
Nale˝y upewniç si´, ˝e samochód jest
transpor towany z przednimi lub wszystki-
mi ko∏ami uniesionymi. Je˝eli samochód
holowany jest z przednimi ko∏ami dotyka-
jàcymi pod∏o˝a, mo˝e spowodowaç to
uszkodzenie uk∏adu nap´dowego i powià-
zanych z nim podzespo∏ów.
Wersje z nap´dem na cztery ko∏a:
Nale˝y upewniç si´, ˝e samochód jest
transpor towany z wszystkimi ko∏ami unie-
sionymi. Je˝eli samochód holowany jest
z ko∏ami dotykajàcymi pod∏o˝a, mo˝e spo-
wodowaç to uszkodzenie uk∏adu nap´do-
wego i powiàzanych z nim podzespo∏ów
lub samochód mo˝e odczepiç si´ od holu-
jàcego go pojazdu.
Podczas holowania
Podczas holowania przy u˝yciu linki holowniczej lub ∏aƒcucha holowni-
czego nie nale˝y gwa∏townie przyspieszaç ani nie wykonywaç gwa∏tow-
nych manewrów, które mogà nadmiernie obcià˝yç zaczep holowniczy,
link´ holowniczà lub ∏aƒcuch holowniczy. Zaczep holowniczy, linka ho-
lownicza lub ∏aƒcuch holowniczy mogà uderzyç osoby znajdujàce si´
w pobli˝u lub spowodowaç powa˝ne uszkodzenia.
Wy∏àcznika zap∏onu nie wolno prze∏àczaç w pozycj´ „LOCK” (wersje
z mechanicznym kluczykiem) lub przyciskiem rozruchu nie wolno wybie-
raç stanu wy∏àczonego (wersje z elektronicznym kluczykiem). Je˝eli zo-
stanie uruchomiona blokada kierownicy, kierowanie samochodem nie
b´dzie mo˝liwe, w wyniku czego mo˝e dojÊç do wypadku.
Zamocowanie zaczepu holowniczego
Zaczep holowniczy powinien byç mocno dokr´cony.
W przeciwnym razie podczas holowania mo˝e si´ obluzowaç.
44 RAV4_OM42753E 2/9/16 10:36 Page 613 (Black plate)

6148-2. Post´powanie w sytuacjach awaryjnych
W celu unikni´cia ryzyka uszkodzenia samochodu podczas holowania
z osià na platformie
Wersje z mechanicznym kluczykiem: Nie wolno holowaç samochodu
z tylnà osià na platformie, gdy wy∏àcznik zap∏onu znajduje si´ w pozycji
„LOCK”. Mechanizm blokady kierownicy nie jest wystarczajàco mocny,
aby utrzymaç przednie ko∏a prosto.
Wersje z elektronicznym kluczykiem: Nie wolno holowaç samochodu
z tylnà osià na platformie, gdy przyciskiem rozruchu wybrany jest stan
wy∏àczony. Mechanizm blokady kierownicy nie jest wystarczajàco mocny,
aby utrzymaç przednie ko∏a prosto.
Unoszàc ko∏a samochodu, nale˝y zachowaç wystarczajàcà odleg∏oÊç
przeciwnego koƒca samochodu od pod∏o˝a. W przeciwnym razie podczas
holowania mo˝e dojÊç do uszkodzenia samochodu.
W celu unikni´cia ryzyka uszkodzenia nadwozia podczas holowania
w pozycji podwieszonej
Nie wolno holowaç tego samochodu w pozycji podwieszonej ani za przód,
ani za ty∏.
W celu unikni´cia ryzyka uszkodzenia nadwozia podczas awaryjnego
holowania
Nie wolno mocowaç linki holowniczej lub ∏aƒcucha holowniczego do elemen-
tów zawieszenia.
Podczas holowania samochodu wyposa˝onego w uk∏ad wstrzymywania
pracy silnika „Stop & Start” (w niektórych wersjach)
Je˝eli holowanie samochodu ze wszystkimi 4 ko∏ami dotykajàcymi pod∏o˝a
jest konieczne, aby zabezpieczyç uk∏ad wstrzymywania pracy silnika „Stop &
Star t”, nale˝y przed holowaniem samochodu wykonaç poni˝sze czynnoÊci.
Wy∏àcznik zap∏onu prze∏àczyç w pozycj´ „LOCK” (wersje z mechanicznym
kluczykiem) lub przyciskiem rozruchu wybraç stan wy∏àczony (wersje
z elektronicznym kluczykiem), a nast´pnie uruchomiç silnik. Je˝eli silnik nie
uruchomi si´, wy∏àcznik zap∏onu nale˝y prze∏àczyç w pozycj´ „ON” (wersje
z mechanicznym kluczykiem) lub przyciskiem rozruchu nale˝y wybraç stan
IGNITION ON (wersje z elektronicznym kluczykiem).
44 RAV4_OM42753E 2/9/16 10:36 Page 614 (Black plate)

Âlady wycieków pod samochodem.
(Jednak woda kapiàca z elementów uk∏adu klimatyzacji, który pra-
cowa∏, jest zjawiskiem normalnym.)
Widoczne obni˝enie ciÊnienia w oponie lub nierównomierne zu˝ycie
bie˝nika.
Wskaênik temperatury p∏ynu w uk∏adzie ch∏odzenia silnika przez
d∏u˝szy czas utrzymuje si´ w zakresie wy˝szym ni˝ normalnie.
Zmiana odg∏osu uk∏adu wydechowego.
Nadmierny pisk ogumienia przy skr´caniu.
Nietypowe odg∏osy elementów zawieszenia.
Stukanie lub inne nietypowe odg∏osy dobiegajàce z silnika.
Przerywanie, d∏awienie si´ lub nierówna praca silnika.
Wyraêna utrata mocy.
Âciàganie samochodu w jednà stron´ podczas hamowania.
Âciàganie samochodu w jednà stron´ podczas jazdy po p∏askiej,
prostej drodze.
Spadek skutecznoÊci hamulców, „mi´kki” peda∏ hamulca zasadni-
czego, zapadanie si´ peda∏u niemal do pod∏ogi.
8-2. Post´powanie w sytuacjach awaryjnych615
8
Sytuacje awaryjne
W razie podejrzenia nieprawid∏owoÊci
Wystàpienie jednego z wymienionych poni˝ej objawów mo˝e
sygnalizowaç koniecznoÊç regulacji lub naprawy samochodu.
W takiej sytuacji nale˝y jak najszybciej skontaktowaç si´ z auto-
ryzowanà stacjà obs∏ugi Toyoty lub innym specjalistycznym
warsztatem.
Objawy widoczne
Objawy s∏yszalne
Objawy zauwa˝alne podczas jazdy
44 RAV4_OM42753E 2/9/16 10:36 Page 615 (Black plate)

W celu przywrócenia dop∏ywu paliwa do silnika nale˝y wykonaç ni˝ej
opisane czynnoÊci.
óWersje z mechanicznym kluczykiem
Wy∏àcznik zap∏onu prze∏àczyç w pozycj´ „ACC” lub „LOCK”.
Ponownie uruchomiç silnik.
óWersje z elektronicznym kluczykiem
Przyciskiem rozruchu wybraç stan ACCESSORY lub wy∏àczony.
Ponownie uruchomiç silnik.
2
1
2
1
6168-2. Post´powanie w sytuacjach awaryjnych
Uk∏ad samoczynnego odcinania dop∏ywu paliwa
(wersje z silnikiem o zap∏onie iskrowym)
W celu zminimalizowania ryzyka wycieku paliwa, w razie zgaÊni´-
cia silnika podczas jazdy lub odpalenia poduszek powietrznych
w rezultacie kolizji, pompa paliwowa przerywa prac´, odcinajàc
dop∏yw paliwa do silnika.
Przed próbà uruchomienia silnika
Sprawdziç pod∏o˝e pod samochodem.
Je˝eli pod samochodem widoczne sà Êlady wycieku paliwa, oznacza to
uszkodzenie uk∏adu zasilania i koniecznoÊç jego naprawy. W takim przypadku
nie wolno uruchamiaç silnika.
44 RAV4_OM42753E 2/9/16 10:36 Page 616 (Black plate)

8-2. Post´powanie w sytuacjach awaryjnych617
8
Sytuacje awaryjne
Lampka ostrzegawcza uk∏adu hamulcowego (sygna∏ ostrze-
gawczy)*1
Sygnalizuje:
• Niski poziom p∏ynu w uk∏adzie hamulcowym; lub
• Usterk´ w uk∏adzie hamulcowym.
Lampka ta Êwieci si´ tak˝e, gdy hamulec postojowy nie jest
zwolniony. Je˝eli po ca∏kowitym zwolnieniu hamulca postojo-
wego lampka zgaÊnie, uk∏ad jest sprawny.
Natychmiast zatrzymaç samochód w bezpiecznym miejscu
i skontaktowaç si´ z autoryzowanà stacjà obs∏ugi Toyoty
lub innym specjalistycznym warsztatem. Kontynuowanie
jazdy mo˝e byç niebezpieczne.

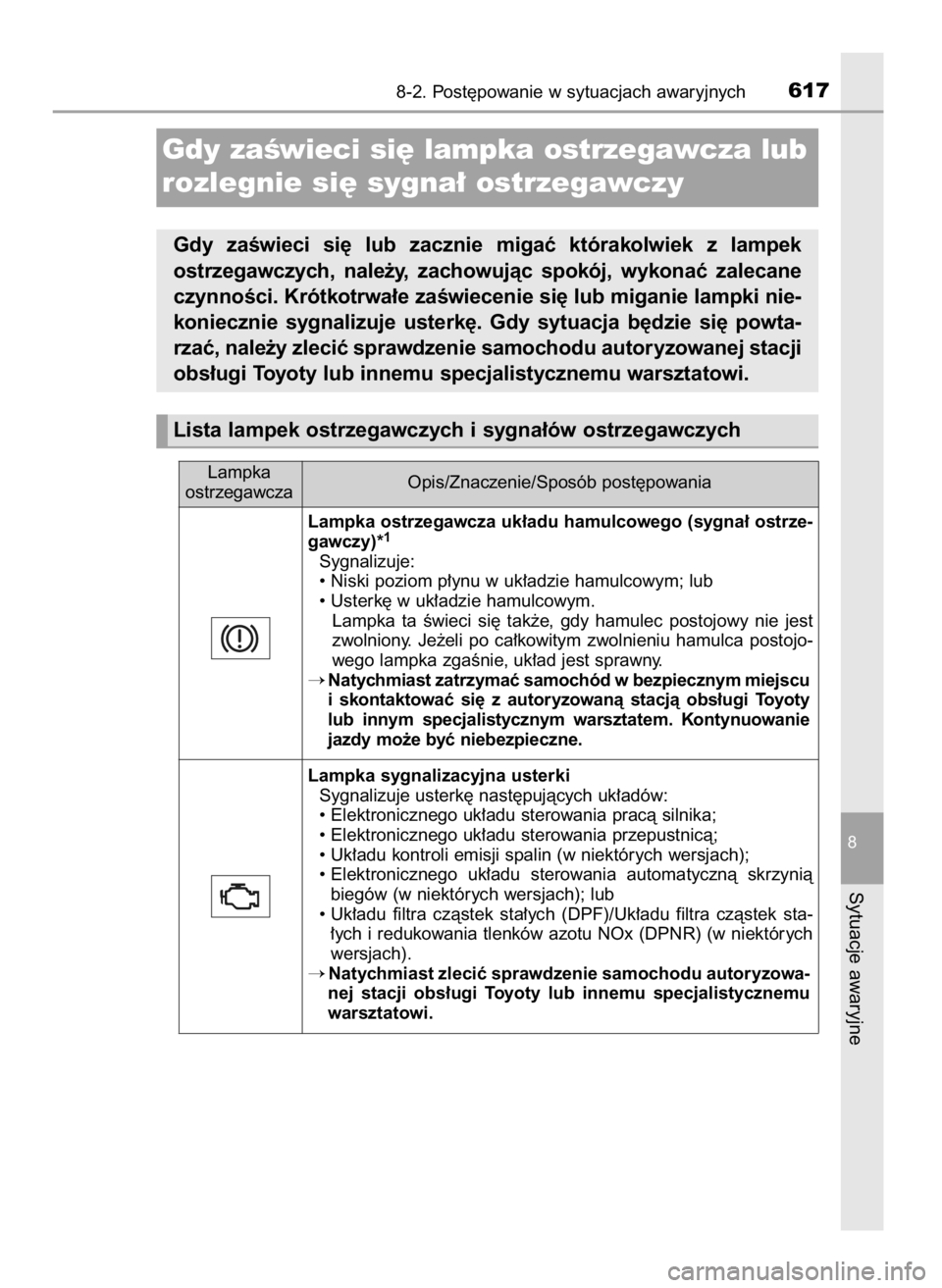

Gdy zaÊwieci si´ lampka ostrzegawcza lub
rozlegnie si´ sygna∏ ostrzegawczy
Gdy zaÊwieci si´ lub zacznie migaç którakolwiek z lampek
ostrzegawczych, nale˝y, zachowujàc spokój, wykonaç zalecane
czynnoÊci. Krótkotrwa∏e zaÊwiecenie si´ lub miganie lampki nie-
koniecznie sygnalizuje usterk´. Gdy sytuacja b´dzie si´ powta-
rzaç, nale˝y zleciç sprawdzenie samochodu autoryzowanej stacji
obs∏ugi Toyoty lub innemu specjalistycznemu warsztatowi.
Lista lampek ostrzegawczych i sygna∏ów ostrzegawczych
Lampka
ostrzegawczaOpis/Znaczenie/Sposób post´powania
Lampka sygnalizacyjna usterki
Sygnalizuje usterk´ nast´pujàcych uk∏adów:
• Elektronicznego uk∏adu sterowania pracà silnika;
• Elektronicznego uk∏adu sterowania przepustnicà;
• Uk∏adu kontroli emisji spalin (w niektórych wersjach);
• Elektronicznego uk∏adu sterowania automatycznà skrzynià
biegów (w niektórych wersjach); lub
• Uk∏adu filtra czàstek sta∏ych (DPF)/Uk∏adu filtra czàstek sta-
∏ych i redukowania tlenków azotu NOx (DPNR) (w niektórych
wersjach).
Natychmiast zleciç sprawdzenie samochodu autoryzowa-
nej stacji obs∏ugi Toyoty lub innemu specjalistycznemu
warsztatowi.
44 RAV4_OM42753E 2/9/16 10:36 Page 617 (Black plate)

6188-2. Post´powanie w sytuacjach awaryjnych
Lampka ostrzegawcza uk∏adu poduszek powietrznych
Sygnalizuje usterk´ nast´pujàcych podzespo∏ów:
• Uk∏adu poduszek powietrznych; lub
• Uk∏adu napinaczy pasów bezpieczeƒstwa.
Natychmiast zleciç sprawdzenie samochodu autoryzowa-
nej stacji obs∏ugi Toyoty lub innemu specjalistycznemu
warsztatowi.
Lampka ostrzegawcza uk∏adu ABS
Sygnalizuje usterk´ nast´pujàcych podzespo∏ów:
• Uk∏adu zapobiegania blokowaniu kó∏ podczas hamowania
(ABS); lub
• Uk∏adu wspomagania hamowania awaryjnego.
Natychmiast zleciç sprawdzenie samochodu autoryzowa-
nej stacji obs∏ugi Toyoty lub innemu specjalistycznemu
warsztatowi.
Lampka ostrzegawcza elektrycznego wspomagania w uk∏adzie
kierowniczym (sygna∏ ostrzegawczy)
Sygnalizuje usterk´ elektrycznego wspomagania uk∏adu kierow-
niczego (EPS).
Natychmiast zleciç sprawdzenie samochodu autoryzowa-
nej stacji obs∏ugi Toyoty lub innemu specjalistycznemu
warsztatowi.
Lampka kontrolna wy∏àczonego uk∏adu wstrzymywania pracy
silnika „Stop & Start” (w niektórych wersjach)
Sygnalizuje usterk´ uk∏adu wstrzymywania pracy silnika „Stop
& Star t”.
Lampka kontrolna wy∏àczonego uk∏adu wstrzymywania pracy sil-
nika „Stop & Star t” zaÊwieci si´, gdy uk∏ad zostanie wy∏àczony.
Natychmiast zleciç sprawdzenie samochodu autoryzowa-
nej stacji obs∏ugi Toyoty lub innemu specjalistycznemu
warsztatowi. Lampka
ostrzegawczaOpis/Znaczenie/Sposób post´powania(Miga)
Lampka sygnalizacyjna poÊlizgu
Sygnalizuje usterk´ nast´pujàcych podzespo∏ów:
• Uk∏adu stabilizacji toru jazdy (VSC)/kontroli toru jazdy przy-
czepy;
• Uk∏adu kontroli nap´du (TRC);
• Funkcji AUTO LSD;
• Uk∏adu wspomagania ruszania na pochy∏oÊci; lub
• Uk∏adu wspomagania hamowania silnikiem (DAC).
Miganie lampki sygnalizuje dzia∏anie uk∏adu stabilizacji toru
jazdy (VSC)/kontroli toru jazdy przyczepy lub uk∏adu kontroli
nap´du (TRC).
Natychmiast zleciç sprawdzenie samochodu autoryzowa-
nej stacji obs∏ugi Toyoty lub innemu specjalistycznemu
warsztatowi.
44 RAV4_OM42753E 2/9/16 10:36 Page 618 (Black plate)

8-2. Post´powanie w sytuacjach awaryjnych619
8
Sytuacje awaryjne
Lampka przypominajàca o zapi´ciu pasa bezpieczeƒstwa
(sygna∏ ostrzegawczy)*2
Przypomina kierowcy i pasa˝erowi na przednim fotelu o zapi´ciu
pasa bezpieczeƒstwa.
Zapiàç pas bezpieczeƒstwa.
Je˝eli na miejscu obok kierowcy znajduje si´ pasa˝er,
równie˝ jego pas bezpieczeƒstwa musi zostaç zapi´ty,
aby przerwaç sygnalizacj´ ostrzegawczà.
Lampka ostrzegawcza niskiego poziomu paliwa
Sygnalizuje, ˝e w zbiorniku paliwa pozosta∏o oko∏o 9,0 L paliwa
lub mniej.
Uzupe∏niç paliwo.
Lampka kontrolna uk∏adu wspomagania parkowania z czuj-
nikami odleg∏oÊci (sygna∏ ostrzegawczy)*
3(w niektórych
wersjach)
Sygnalizuje usterk´ uk∏adu wspomagania parkowania z czujni-
kami odleg∏oÊci.
Natychmiast zleciç sprawdzenie samochodu autoryzowa-
nej stacji obs∏ugi Toyoty lub innemu specjalistycznemu
warsztatowi.
Lampka kontrolna uk∏adu wspomagania parkowania z czuj-
nikami odleg∏oÊci (sygna∏ ostrzegawczy)*
4(w niektórych
wersjach)
Sygnalizuje, ˝e czujnik uk∏adu wspomagania parkowania jest
zanieczyszczony lub oblodzony.
WyczyÊciç czujnik. Lampka
ostrzegawczaOpis/Znaczenie/Sposób post´powania
(Miga)
(W Êrodkowej konsoli)
(W Êrodkowej konsoli)
Lampka przypominajàca o zapi´ciu pasów bezpieczeƒstwa
pasa˝erów na tylnych fotelach (sygna∏ ostrzegawczy)*2
Przypomina pasa˝erom na tylnych fotelach o zapi´ciu pasów
bezpieczeƒstwa.
Zapiàç pas bezpieczeƒstwa.
G∏ówna lampka ostrzegawcza
Sygna∏ ostrzegawczy oraz migajàca lampka sygnalizujà, ˝e g∏ów-
ny system ostrzegawczy zarejestrowa∏ usterk´.
S. 625
(W Êrodkowej konsoli)
44 RAV4_OM42753E 2/9/16 10:36 Page 619 (Black plate)

6208-2. Post´powanie w sytuacjach awaryjnych
Lampka
ostrzegawczaOpis/Znaczenie/Sposób post´powania
Lampka ostrzegawcza uk∏adu wczesnego reagowania w razie
ryzyka zderzenia „PCS” (w niektórych wersjach)
Gdy lampka ostrzegawcza miga (i rozlega si´ sygna∏ ostrze-
gawczy):
Sygnalizuje usterk´ uk∏adu wczesnego reagowania w razie ryzyka
zderzenia (PCS).
Natychmiast zleciç sprawdzenie samochodu autoryzowa-
nej stacji obs∏ugi Toyoty lub innemu specjalistycznemu
warsztatowi.
Gdy lampka ostrzegawcza miga (i nie rozlega si´ sygna∏ ostrze-
gawczy):
Sygnalizuje, ˝e uk∏ad wczesnego reagowania w razie ryzyka
zderzenia (PCS) jest chwilowo nieaktywny, prawdopodobnie ze
wzgl´du na jednà z nast´pujàcych przyczyn:
• Fragment przedniej szyby w pobli˝u czujnika radarowego lub
czujnika optycznego jest brudny, zaparowany, pokryty kropla-
mi wody, oblodzony, zakryty naklejkami itp.
WyczyÊciç brud, zaparowanie, krople wody, lód, naklejki
itp. (
S. 306)
• Wymagane warunki dzia∏ania czujnika radarowego lub czujni-
ka optycznego (takie jak np. temperatura itp.) nie sà spe∏nione.
Kontynuowanie jazdy w tym przypadku jest mo˝liwe.
Uk∏ad wczesnego reagowania w razie ryzyka zderzenia
(PCS) zostanie ponownie w∏àczony, je˝eli wymagane wa-
runki dzia∏ania (takie jak np. temperatura itp.) zostanà
spe∏nione.
Gdy lampka ostrzegawcza Êwieci si´:
Sygnalizuje, ˝e jeden z uk∏adów stabilizacji toru jazdy (VSC)
lub wczesnego reagowania w razie ryzyka zderzenia (PCS) jest
wy∏àczony lub oba sà wy∏àczone.
Aby w∏àczyç uk∏ad wczesnego reagowania w razie ryzyka
zderzenia (PCS), nale˝y w∏àczyç oba uk∏ady stabilizacji
toru jazdy (VSC) i wczesnego reagowania w razie ryzyka
zderzenia (PCS). (
S. 316, 398)
Lampka ostrzegawcza uk∏adu ostrzegania o niezamierzonej
zmianie pasa ruchu z kontrolà kierownicy „LDA” (w niektó-
rych wersjach)
Lampka ostrzegawcza zaÊwieca si´ i na wyÊwietlaczu wielo-
funkcyjnym pojawia si´ komunikat ostrzegawczy informujàc
o tym, ˝e uk∏ad ostrzegania o niezamierzonej zmianie pasa ruchu
z kontrolà kierownicy (LDA) chwilowo przesta∏ dzia∏aç lub wykryta
zosta∏a usterka.
S. 626
(Bursztynowa)
44 RAV4_OM42753E 2/9/16 10:36 Page 620 (Black plate)
