TOYOTA RAV4 2017 Instruksjoner for bruk (in Norwegian)

2804-5. Bruke kjørestøttesystemene
OM42B82NO
Blindsonedetektor∗
Blindsonedetektoren er et system med to funksjoner:
● Blindsonedetektoren
Hjelper føreren med å bestemme når det er trygt å bytte kjørefelt
● Varsling av kryssende trafikk bak bilen
Hjelper føreren ved rygging
Disse funksjonene bruker samme følere.
Av-/på-skjerm og indikato r for blindsonedetektor
Blindsonedetektorsystemet kan slås på/av på multiinformasjonsdisplayet.
Når systemet er slått på, lyser indikatoren i multiinformasjonsdisplayet.
Blindsonedetektorfunksjonen og funksjonen for varsling av kryssende tra-\
fikk bak bilen slås på/av samtidig.
Indikatorer i utvendig speil
Blindsonedetektor:
Hvis et kjøretøy registreres i blindsonen, tennes indikatoren i det utvendige
speilet hvis blinklyshendelen ikke brukes. Hvis blinklyshendelen på denne
siden betjenes, blinker sidespeilindikatoren.
Varslingsfunksjon for kryssende trafikk bak bilen:
Når det kommer et kjøretøy fra høyre eller venstre bak bilen, blinker indika-
torene i de utvendige speilene.
∗: Utstyrsavhengig
Sammendrag for blindsonedetektor
1
2
OM42B82NO.book Page 280 Thursday, August 24, 2017 7:00 PM

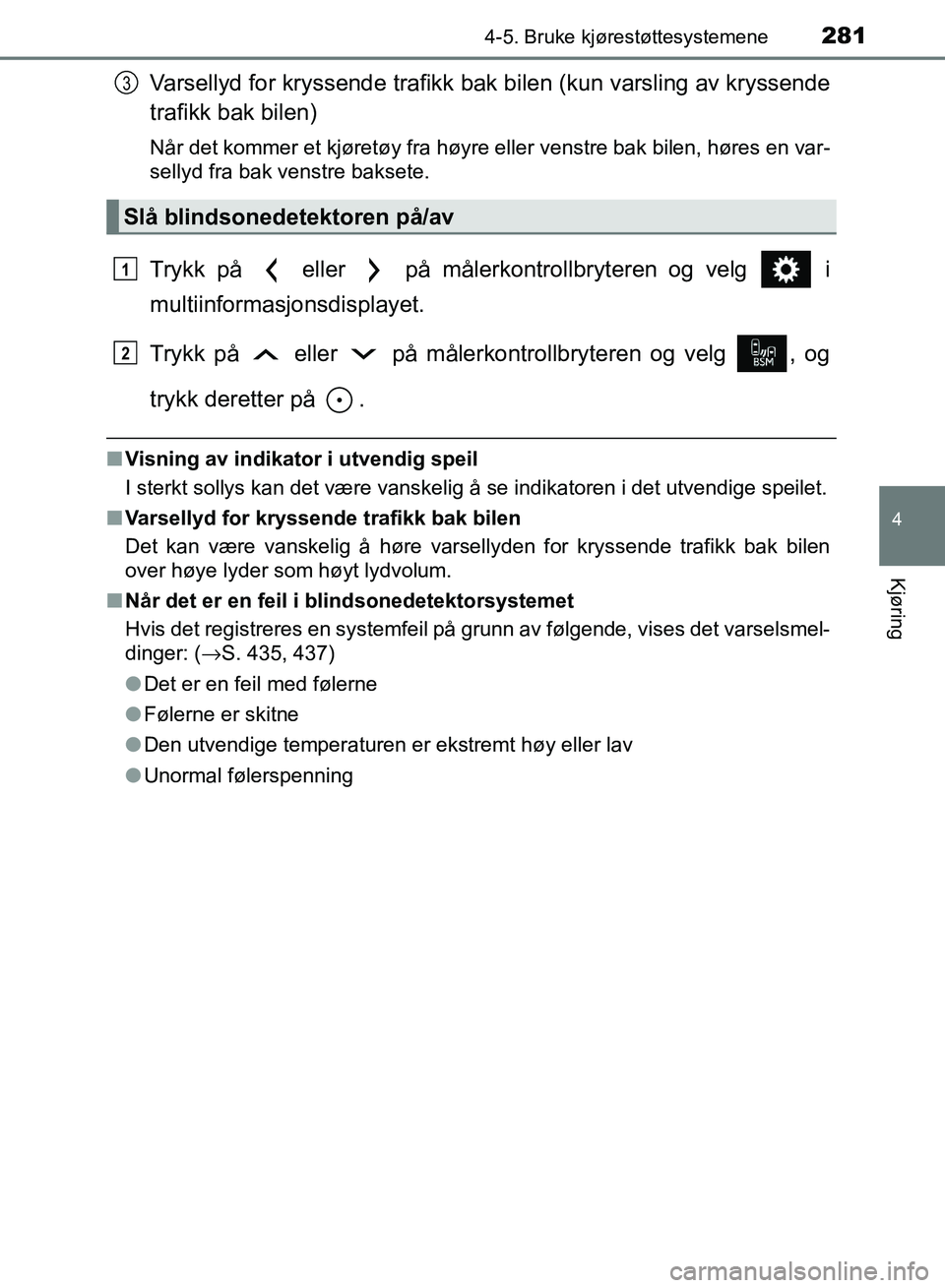

2814-5. Bruke kjørestøttesystemene
4
Kjøring
OM42B82NO
Varsellyd for kryssende trafikk bak bilen (kun varsling av kryssende
trafikk bak bilen)
Når det kommer et kjøretøy fra høyre eller venstre bak bilen, høres en var-
sellyd fra bak venstre baksete.
Trykk på eller på målerkontrollbryteren og velg i
multiinformasjonsdisplayet.
Trykk på eller på målerkontrollbryteren og velg , og
trykk deretter på .
■ Visning av indikator i utvendig speil
I sterkt sollys kan det være vanskelig å se indikatoren i det utvendige speilet.
■ Varsellyd for kryssende trafikk bak bilen
Det kan være vanskelig å høre varsellyden for kryssende trafikk bak bilen
over høye lyder som høyt lydvolum.
■ Når det er en feil i blindsonedetektorsystemet
Hvis det registreres en systemfeil på gr unn av følgende, vises det varselsmel-
dinger: ( →S. 435, 437)
● Det er en feil med følerne
● Følerne er skitne
● Den utvendige temperaturen er ekstremt høy eller lav
● Unormal følerspenning
Slå blindsonedetektoren på/av
3
1
2
OM42B82NO.book Page 281 Thursday, August 24, 2017 7:00 PM

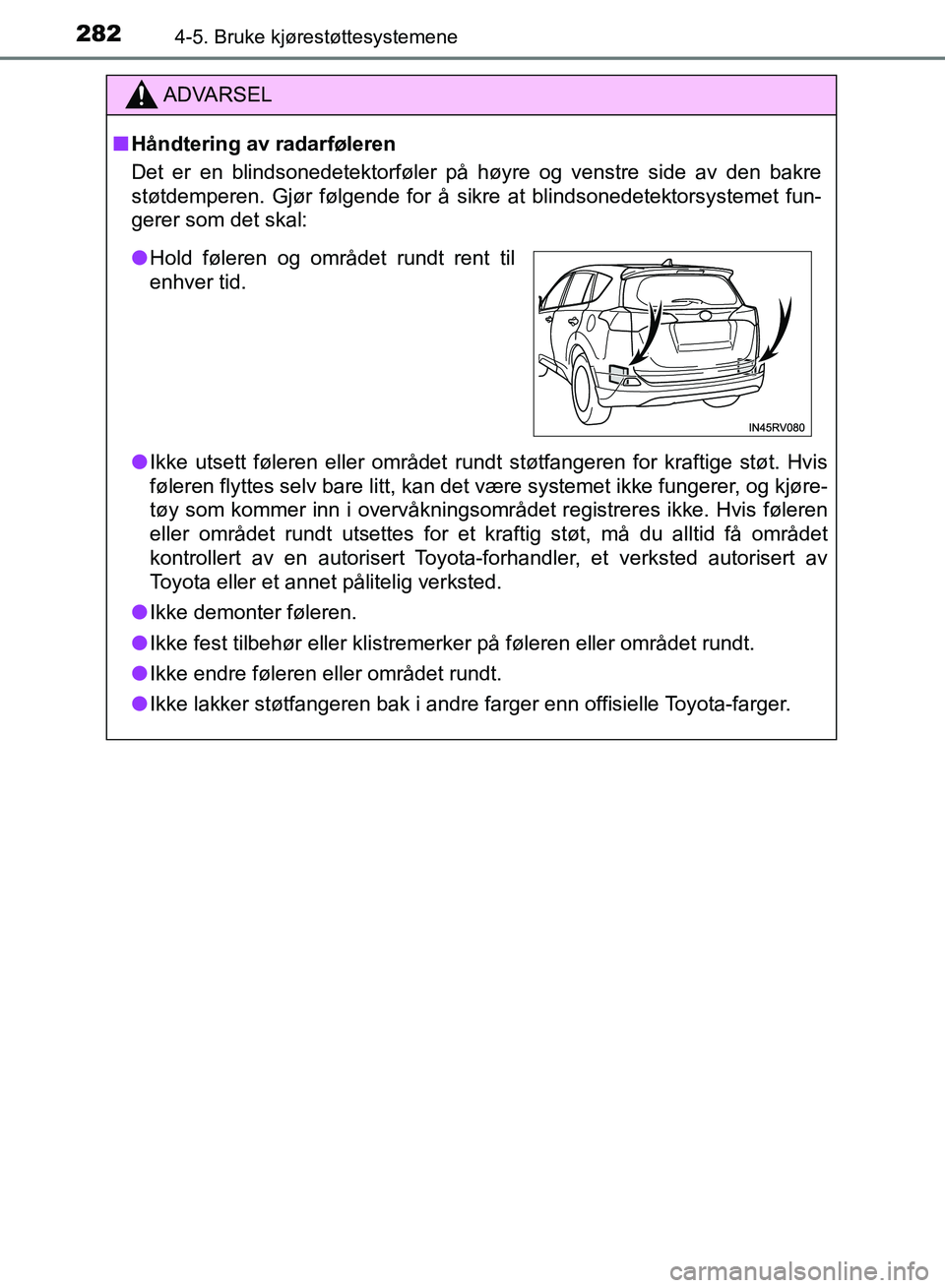

2824-5. Bruke kjørestøttesystemene
OM42B82NO
ADVARSEL
■Håndtering av radarføleren
Det er en blindsonedetektorføler på høyre og venstre side av den bakre
støtdemperen. Gjør følgende for å sikre at blindsonedetektorsystemet fun-
gerer som det skal:
● Ikke utsett føleren eller området rundt støtfangeren for kraftige støt. Hvis
føleren flyttes selv bare litt, kan det være systemet ikke fungerer, og kjøre-
tøy som kommer inn i overvåkningsområdet registreres ikke. Hvis føleren
eller området rundt utsettes for et kraftig støt, må du alltid få området
kontrollert av en autorisert Toyota-forhandler, et verksted autorisert av
Toyota eller et annet pålitelig verksted.
● Ikke demonter føleren.
● Ikke fest tilbehør eller klistremerker på føleren eller området rundt.
● Ikke endre føleren eller området rundt.
● Ikke lakker støtfangeren bak i andre farger enn offisielle Toyota-farger.
●Hold føleren og området rundt rent til
enhver tid.
OM42B82NO.book Page 282 Thursday, August 24, 2017 7:00 PM

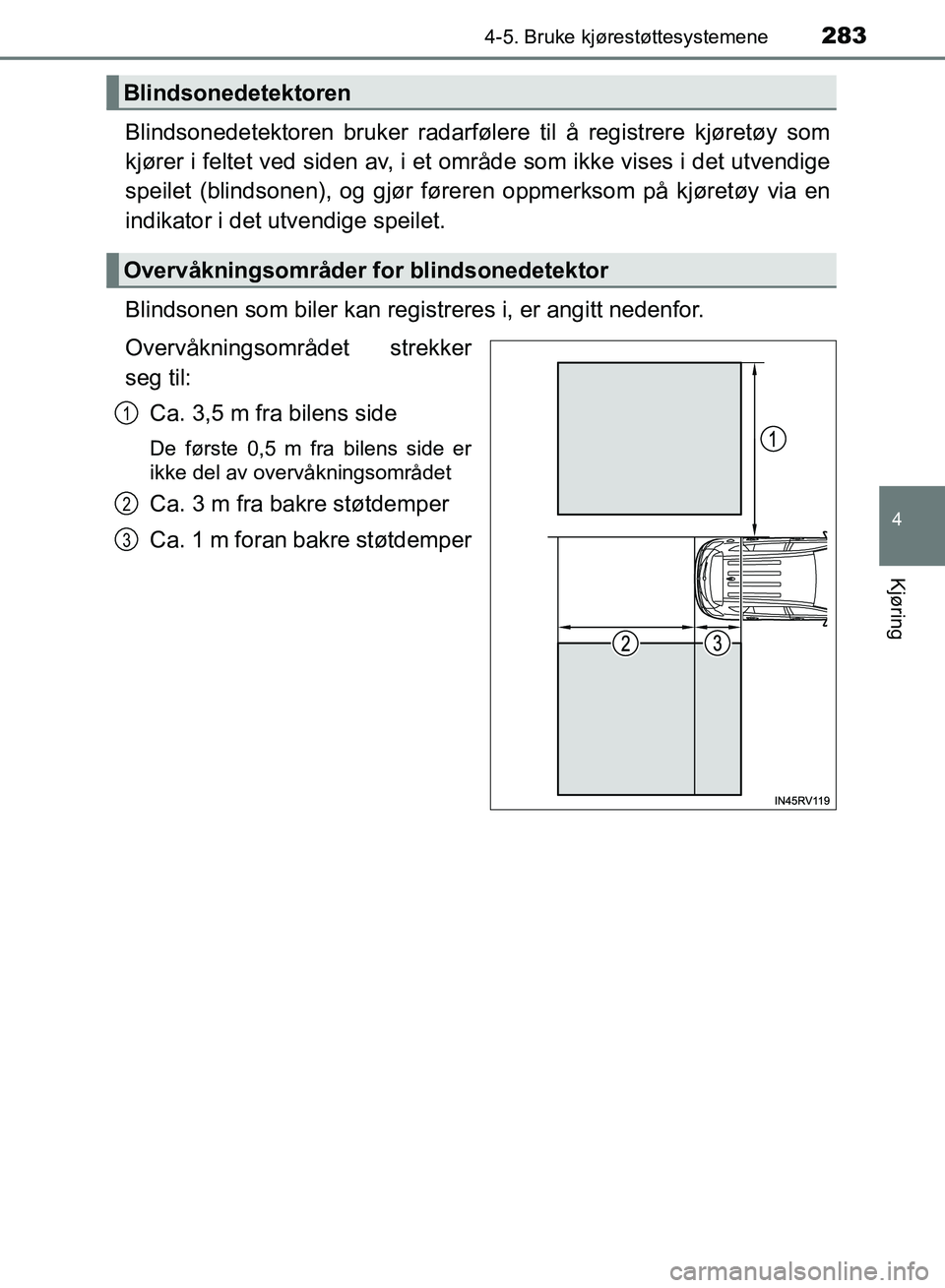

2834-5. Bruke kjørestøttesystemene
4
Kjøring
OM42B82NO
Blindsonedetektoren bruker radarfølere til å registrere kjøretøy som
kjører i feltet ved siden av, i et område som ikke vises i det utvendige
speilet (blindsonen), og gjør førere n oppmerksom på kjøretøy via en
indikator i det utvendige speilet.
Blindsonen som biler kan registreres i, er angitt nedenfor.
Overvåkningsområdet strekker
seg til:
Ca. 3,5 m fra bilens side
De første 0,5 m fra bilens side er
ikke del av overvåkningsområdet
Ca. 3 m fra bakre støtdemper
Ca. 1 m foran bakre støtdemper
Blindsonedetektoren
Overvåkningsområder for blindsonedetektor
1
2
3
OM42B82NO.book Page 283 Thursday, August 24, 2017 7:00 PM

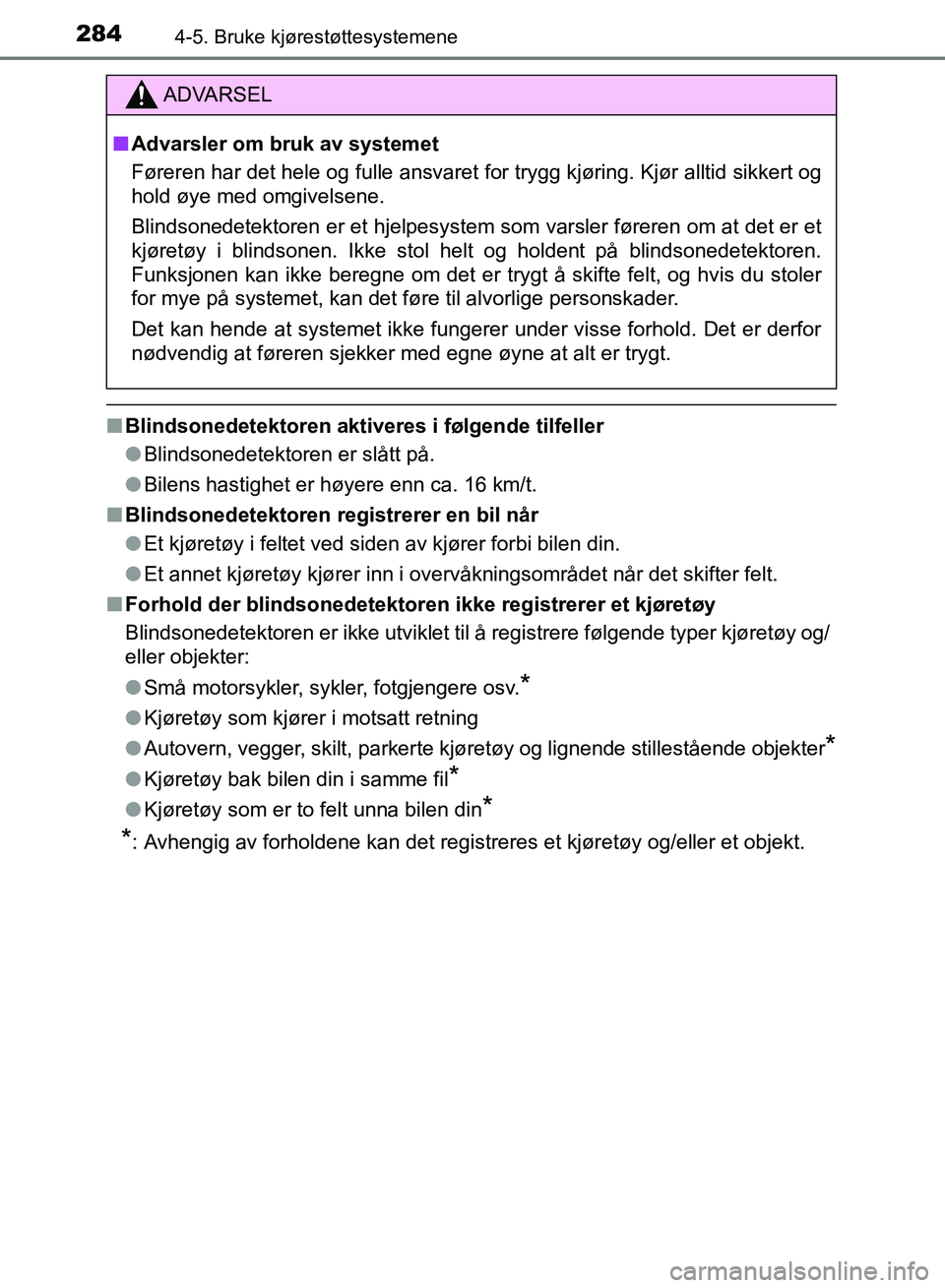

2844-5. Bruke kjørestøttesystemene
OM42B82NO
■Blindsonedetektoren aktiveres i følgende tilfeller
●Blindsonedetektoren er slått på.
● Bilens hastighet er høyere enn ca. 16 km/t.
■ Blindsonedetektoren registrerer en bil når
●Et kjøretøy i feltet ved siden av kjører forbi bilen din.
● Et annet kjøretøy kjører inn i overvåkningsområdet når det skifter felt.
■ Forhold der blindsonedetektoren ikke registrerer et kjøretøy
Blindsonedetektoren er ikke utviklet til å registrere følgende typer kjøretøy og/
eller objekter:
● Små motorsykler, sykler, fotgjengere osv.
*
●Kjøretøy som kjører i motsatt retning
● Autovern, vegger, skilt, parkerte kjøretøy og lignende stillestående objekter
*
●Kjøretøy bak bilen din i samme fil*
●Kjøretøy som er to felt unna bilen din*
*
: Avhengig av forholdene kan det registreres et kjøretøy og/eller et objekt.
ADVARSEL
■ Advarsler om bruk av systemet
Føreren har det hele og fulle ansvaret for trygg kjøring. Kjør \
alltid sikkert og
hold øye med omgivelsene.
Blindsonedetektoren er et hjelpesystem som varsler føreren om at det er et
kjøretøy i blindsonen. Ikke stol helt og holdent på blindsonedetektoren.
Funksjonen kan ikke beregne om det er trygt å skifte felt, og hvis du stoler
for mye på systemet, kan det føre til alvorlige personskader.
Det kan hende at systemet ikke fungerer under visse forhold. Det er derfor
nødvendig at føreren sjekker med egne øyne at alt er trygt.
OM42B82NO.book Page 284 Thursday, August 24, 2017 7:00 PM

2854-5. Bruke kjørestøttesystemene
4
Kjøring
OM42B82NO■
Forhold der blindsonedetektor en kanskje ikke fungerer riktig
● Det kan hende at blindsonedetektoren ikke registrerer kjøretøy på rett måte
under følgende forhold:
• I dårlig vær, f.eks. kraftig regn, tåke, snøvær osv.
• Når det er is eller gjørme på støtfangeren bak
• Ved kjøring på en veioverflate som er våt på grunn av regn, stillestående
vann osv.
• Når det er stor forskjell på farten til bilen din og kjøretøyet som kjører inn i overvåkningsområdet
• Når et kjøretøy er i overvåkningsområdet mens det står parkert og det forblir i overvåkningsområdet mens bilen din akselererer
• Når du kjører opp eller ned bratte bakker osv.
• Når flere kjøretøy nærmer seg med kun et lite mellomrom mellom hvert kjøretøy
• Når kjørefeltene er brede, og kjøretøyet i feltet ved siden av er for langt
unna bilen din
• Når kjøretøyet som kommer inn i overvåkningsområdet, kjører i omtrent
samme hastighet som bilen din
• Når det er stor forskjell på høyden til bilen din og kjøretøyet som kjører inn i overvåkningsområdet
• Rett etter at blindsonedetektoren er slått på
• Ved kjøring med tilhenger (med tilhengerfeste)
• Når det er festet et sykkelstativ eller lignende bak på bilen.
● Tilfeller der blindsonedetektoren registrerer et kjøretøy og/eller et objekt
unødig kan øke i følgende situasjoner:
• Når det er kort avstand mellom bilen din og et autovern, vegg osv.
• Når det er kort avstand mellom bilen din og kjøretøyet bak
• Når kjørefeltene er smale, og et kjør etøy som er to felt unna, kommer inn
i overvåkningsområdet
• Når det er festet et sykkelstativ eller lignende bak på bilen
OM42B82NO.book Page 285 Thursday, August 24, 2017 7:00 PM

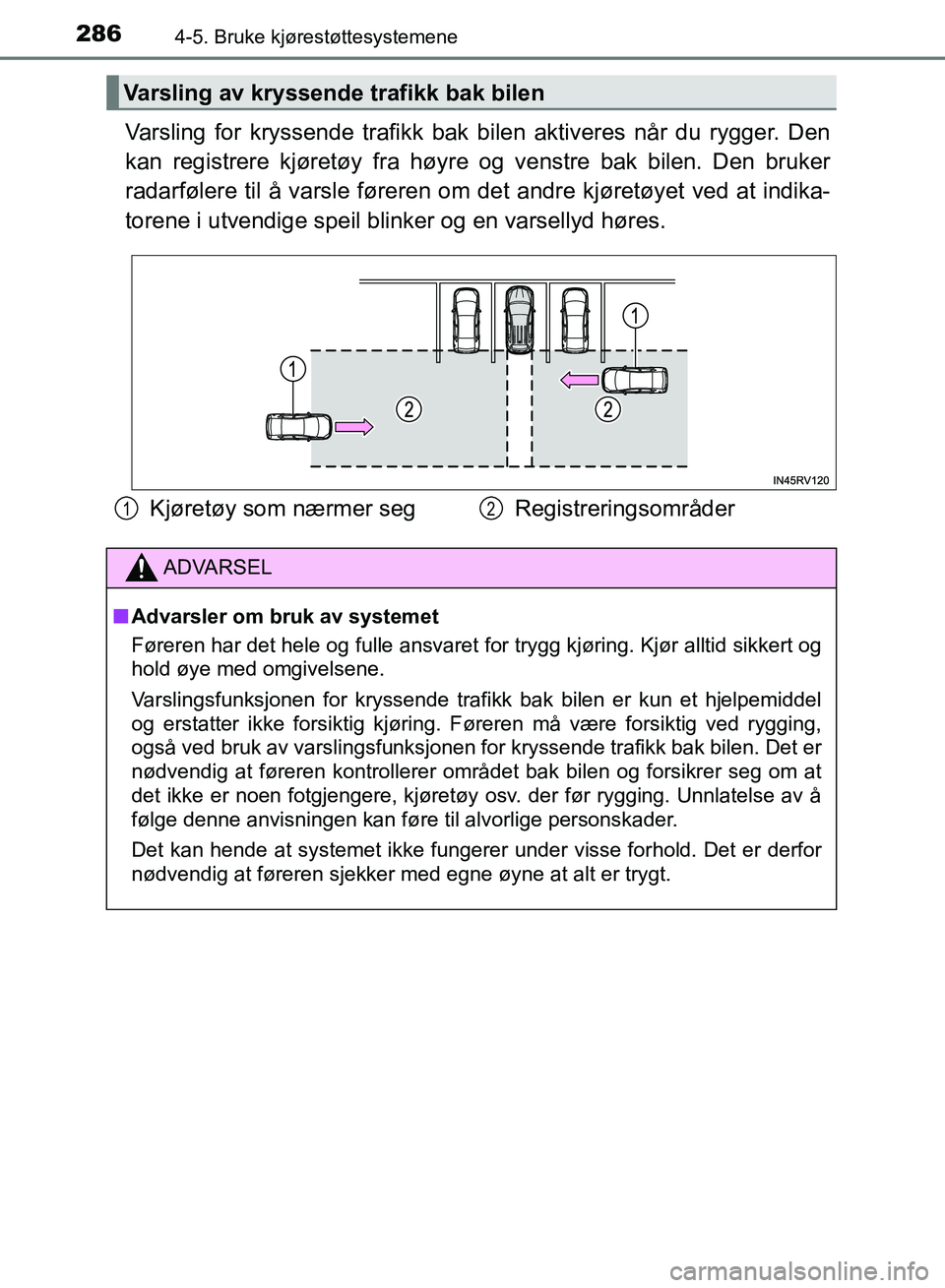

2864-5. Bruke kjørestøttesystemene
OM42B82NO
Varsling for kryssende trafikk bak bilen aktiveres når du rygger. Den
kan registrere kjøretøy fra høyre og venstre bak bilen. Den bruker
radarfølere til å varsle føreren om det andre kjøretøyet ved at indika-
torene i utvendige speil blinker og en varsellyd høres.
Varsling av kryssende trafikk bak bilen
Kjøretøy som nærmer seg Registreringsområder12
ADVARSEL
■ Advarsler om bruk av systemet
Føreren har det hele og fulle ansvaret for trygg kjøring. Kjør \
alltid sikkert og
hold øye med omgivelsene.
Varslingsfunksjonen for kryssende trafikk bak bilen er kun et hjelpemiddel
og erstatter ikke forsiktig kjøring. Føreren må være forsiktig ved rygging,
også ved bruk av varslingsfunksjonen for kryssende trafikk bak bilen. Det er
nødvendig at føreren kontrollerer området bak bilen og forsikrer seg om at
det ikke er noen fotgjengere, kjøretøy osv. der før rygging. Unnlatelse av å
følge denne anvisningen kan føre til alvorlige personskader.
Det kan hende at systemet ikke fungerer under visse forhold. Det er derfor
nødvendig at føreren sjekker med egne øyne at alt er trygt.
OM42B82NO.book Page 286 Thursday, August 24, 2017 7:00 PM

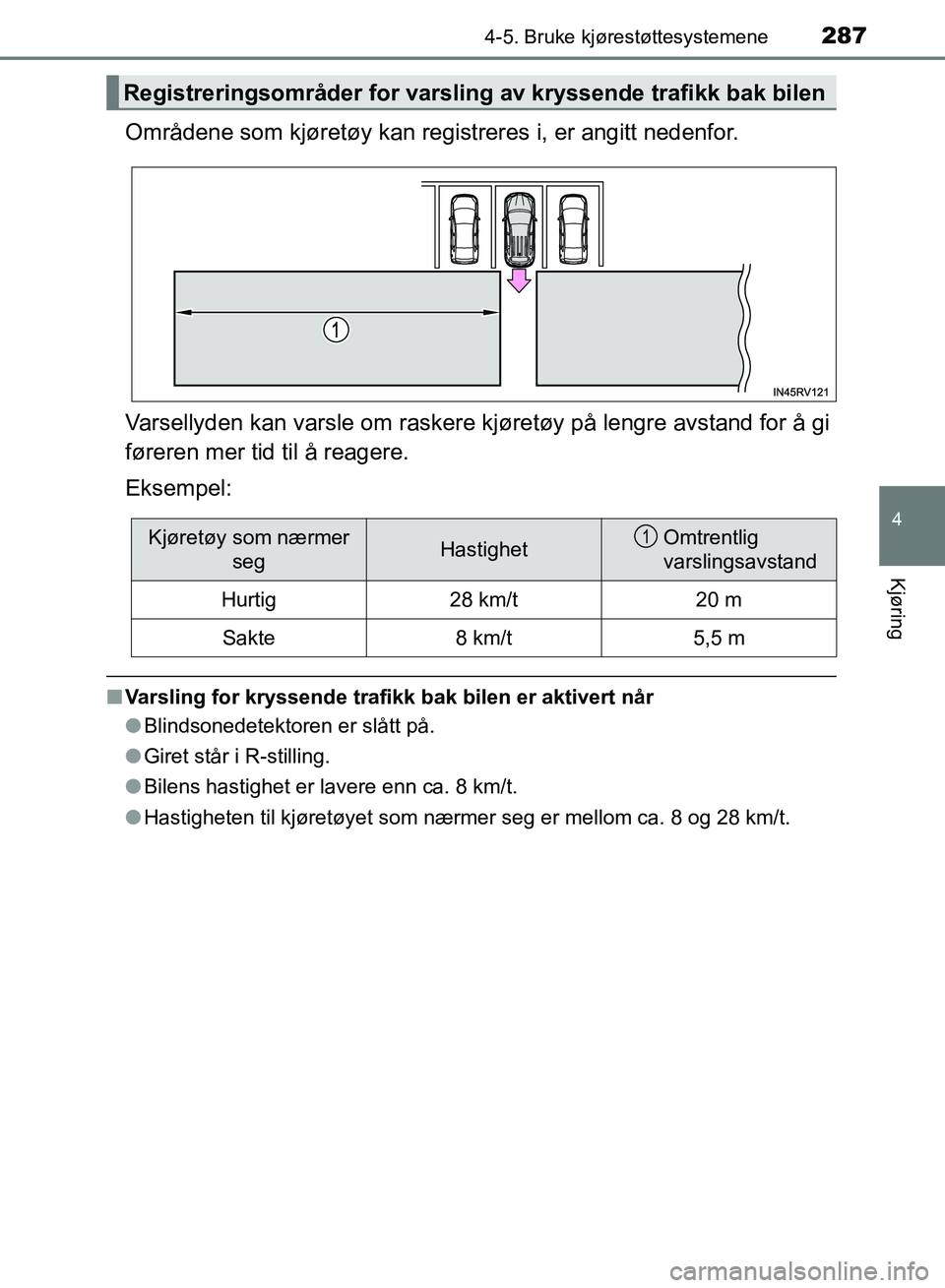

2874-5. Bruke kjørestøttesystemene
4
Kjøring
OM42B82NO
Områdene som kjøretøy kan registreres i, er angitt nedenfor.
Varsellyden kan varsle om raskere kjøretøy på lengre avstand for å gi
føreren mer tid til å reagere.
Eksempel:
■ Varsling for kryssende trafikk bak bilen er aktivert når
●Blindsonedetektoren er slått på.
● Giret står i R-stilling.
● Bilens hastighet er lavere enn ca. 8 km/t.
● Hastigheten til kjøretøyet som nærmer seg er mellom ca. 8 og 28\
km/t.
Registreringsområder for varsling av kryssende trafikk bak bilen
Kjøretøy som nærmer
segHastighetOmtrentlig
varslingsavstand
Hurtig28 km/t20 m
Sakte8 km/t5,5 m
1
OM42B82NO.book Page 287 Thursday, August 24, 2017 7:00 PM

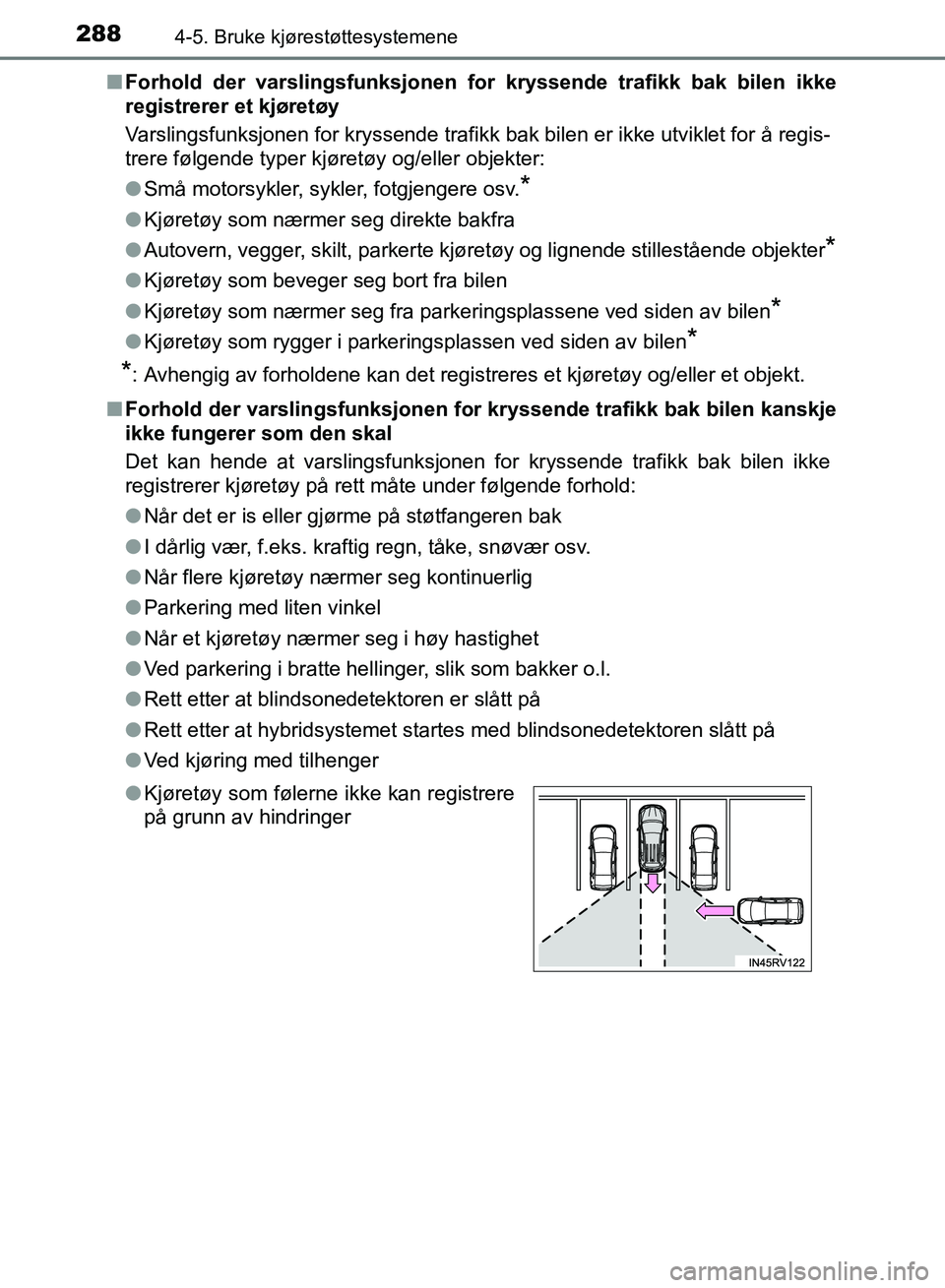

2884-5. Bruke kjørestøttesystemene
OM42B82NO■
Forhold der varslingsfunksjonen fo r kryssende trafikk bak bilen ikke
registrerer et kjøretøy
Varslingsfunksjonen for kryssende trafikk bak bilen er ikke utviklet for å regis-
trere følgende typer kjøretøy og/eller objekter:
● Små motorsykler, sykler, fotgjengere osv.
*
●Kjøretøy som nærmer seg direkte bakfra
● Autovern, vegger, skilt, parkerte kjøretøy og lignende stillestående objekter
*
●Kjøretøy som beveger seg bort fra bilen
● Kjøretøy som nærmer seg fra parkeringsplassene ved siden av bilen
*
●Kjøretøy som rygger i parkeringsplassen ved siden av bilen*
*
: Avhengig av forholdene kan det registreres et kjøretøy og/eller et objekt.
■ Forhold der varslingsfunksjonen fo r kryssende trafikk bak bilen kanskje
ikke fungerer som den skal
Det kan hende at varslingsfunksjonen for kryssende trafikk bak bilen ikke
registrerer kjøretøy på rett måte under følgende forhold:\
● Når det er is eller gjørme på støtfangeren bak
● I dårlig vær, f.eks. kraftig regn, tåke, snøvær osv.
● Når flere kjøretøy nærmer seg kontinuerlig
● Parkering med liten vinkel
● Når et kjøretøy nærmer seg i høy hastighet
● Ved parkering i bratte hellinger, slik som bakker o.l.
● Rett etter at blindsonedetektoren er slått på
● Rett etter at hybridsystemet startes med blindsonedetektoren slått på
● Ved kjøring med tilhenger
● Kjøretøy som følerne ikke kan registrere
på grunn av hindringer
OM42B82NO.book Page 288 Thursday, August 24, 2017 7:00 PM

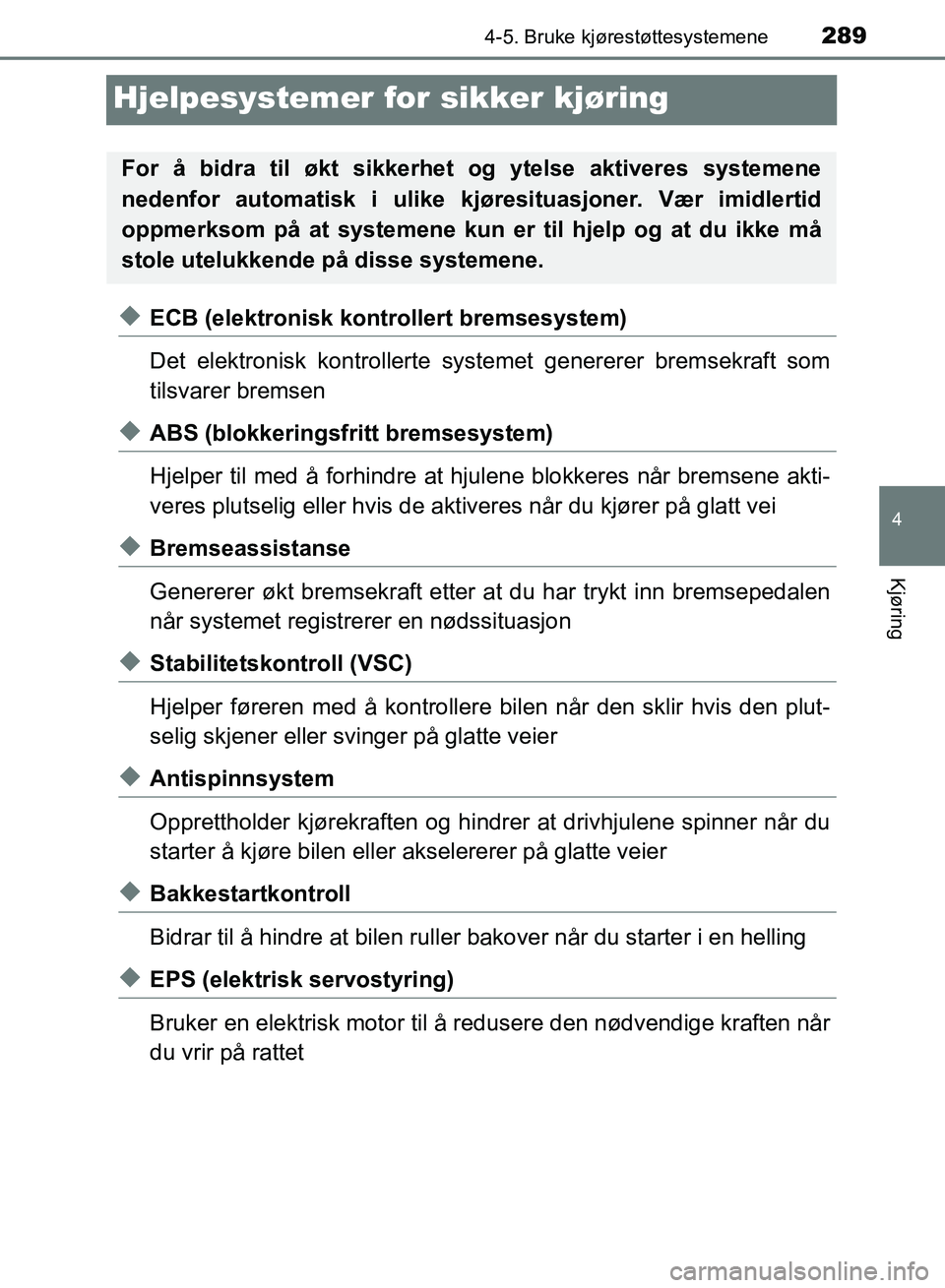

289
4
4-5. Bruke kjørestøttesystemene
Kjøring
OM42B82NO
Hjelpesystemer for sikker kjøring
◆ECB (elektronisk kontrollert bremsesystem)
Det elektronisk kontrollerte systemet genererer bremsekraft som
tilsvarer bremsen
◆ABS (blokkeringsfritt bremsesystem)
Hjelper til med å forhindre at hjulene blokkeres når bremsene akti-
veres plutselig eller hvis de aktiveres når du kjører på glatt vei
◆Bremseassistanse
Genererer økt bremsekraft etter at du har trykt inn bremsepedalen
når systemet registrerer en nødssituasjon
◆Stabilitetskontroll (VSC)
Hjelper føreren med å kontrollere bilen når den sklir hvis den plut-
selig skjener eller svinger på glatte veier
◆Antispinnsystem
Opprettholder kjørekraften og hindrer at drivhjulene spinner når du
starter å kjøre bilen eller akselererer på glatte veier
◆Bakkestartkontroll
Bidrar til å hindre at bilen ruller bakover når du starter i en helling
◆EPS (elektrisk servostyring)
Bruker en elektrisk motor til å redusere den nødvendige kraften når
du vrir på rattet
For å bidra til økt sikkerhet og ytelse aktiveres systemene
nedenfor automatisk i ulike kjøresituasjoner. Vær imidlertid
oppmerksom på at systemene kun er til hjelp og at du ikke må
stole utelukkende på disse systemene.
OM42B82NO.book Page 289 Thursday, August 24, 2017 7:00 PM
