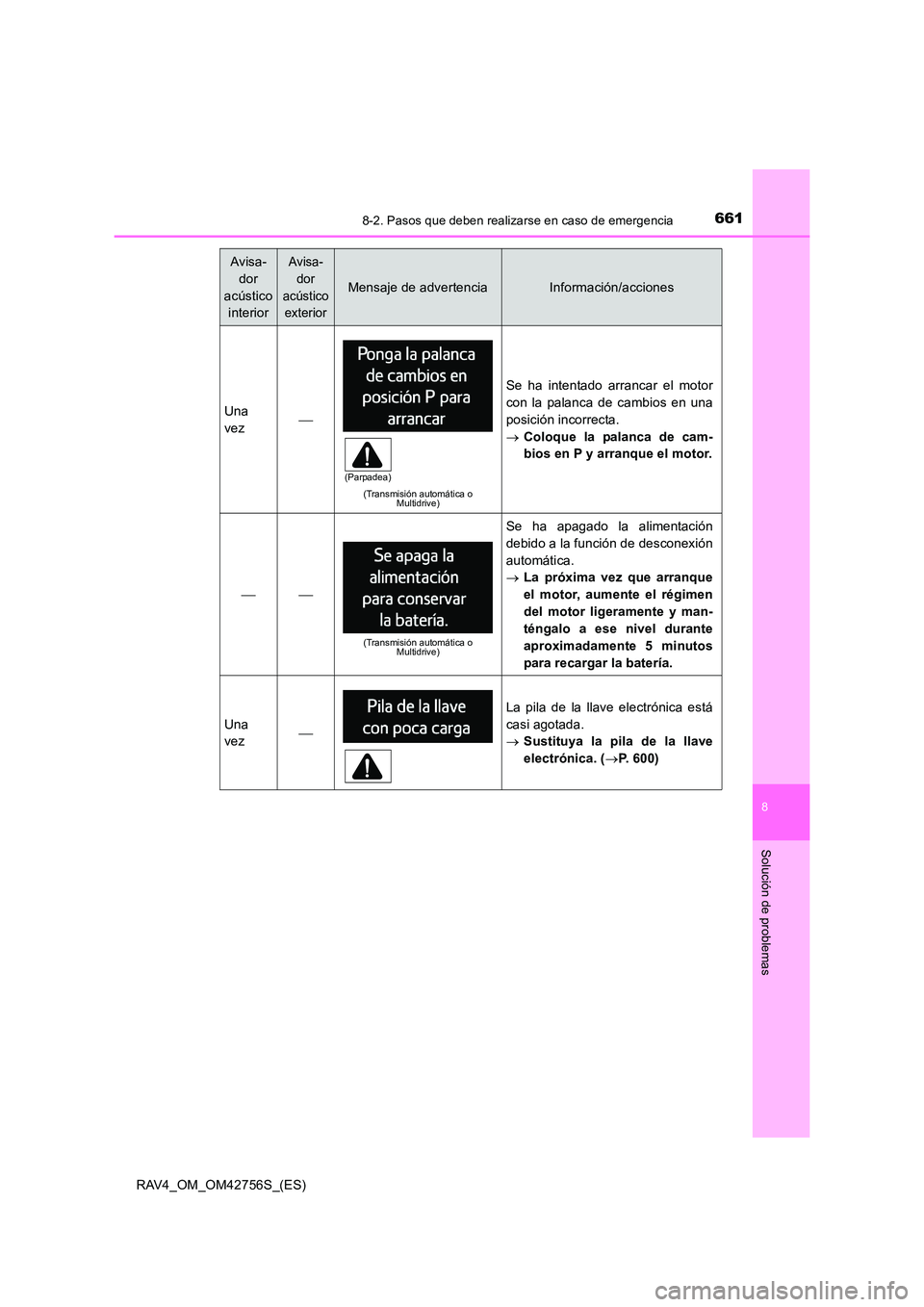

6618-2. Pasos que deben realizarse en caso de emergencia
8
Solución de problemas
RAV4_OM_OM42756S_(ES)
Una
vez
(Transmisión automática o Multidrive)
Se ha intentado arrancar el motor
con la palanca de cambios en una
posición incorrecta.
→Coloque la palanca de cam-
bios en P y arranque el motor.

(Transmisión automática o
Multidrive)
Se ha apagado la alimentación
debido a la función de desconexión
automática.
→La próxima vez que arranque
el motor, aumente el régimen
del motor ligeramente y man-
téngalo a ese nivel durante
aproximadamente 5 minutos
para recargar la batería.
Una
vez
La pila de la llave electrónica está
casi agotada.
→Sustituya la pila de la llave
electrónica. ( →P. 600)
Avisa-
dor
acústico interiorAvisa-
dor
acústico exterior
Mensaje de advertenciaInformación/acciones
(Parpadea)

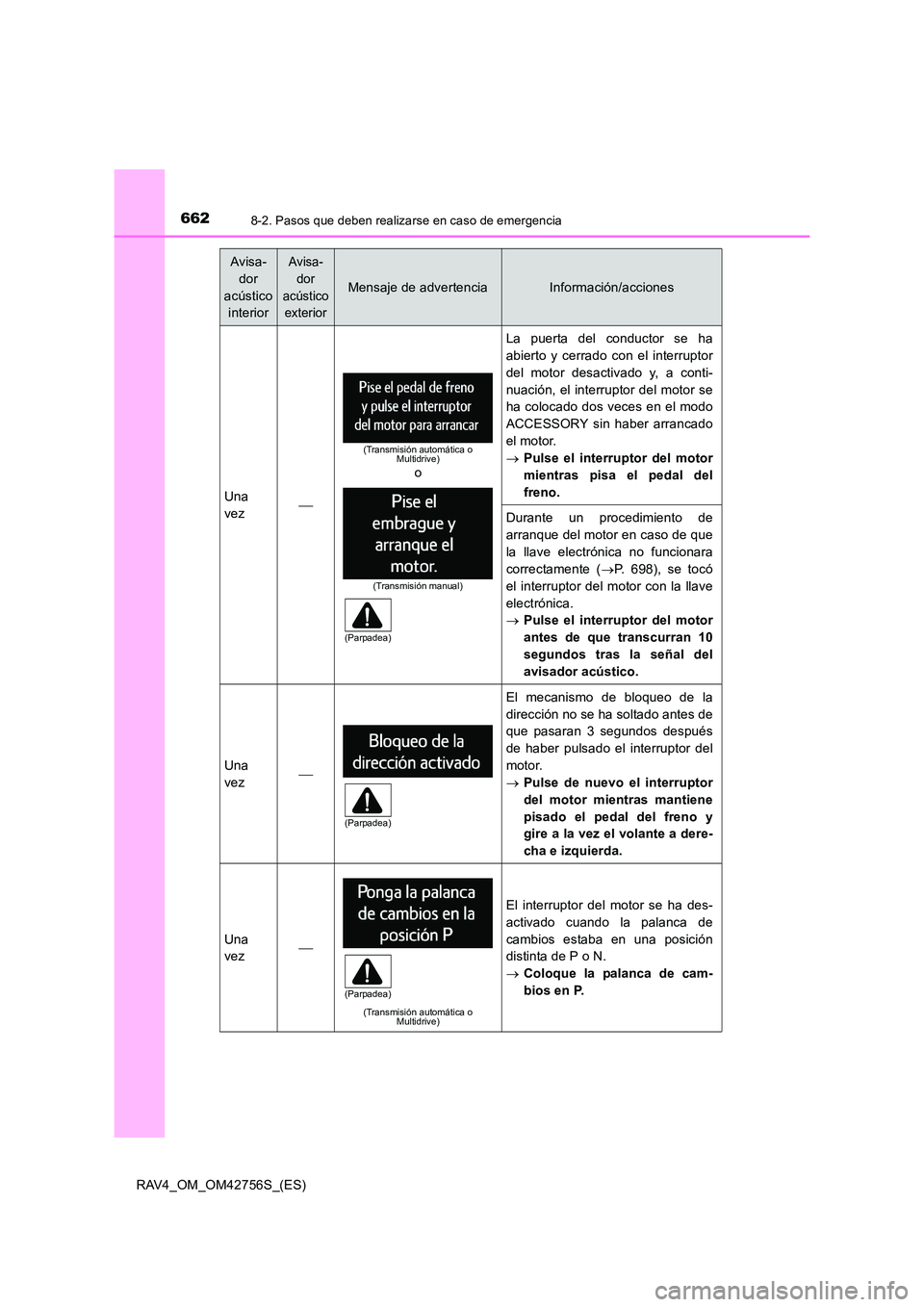

6628-2. Pasos que deben realizarse en caso de emergencia
RAV4_OM_OM42756S_(ES)
Una
vez
La puerta del conductor se ha
abierto y cerrado con el interruptor
del motor desactivado y, a conti-
nuación, el interruptor del motor se
ha colocado dos veces en el modo
ACCESSORY sin haber arrancado
el motor.
→Pulse el interruptor del motor
mientras pisa el pedal del
freno.
Durante un procedimiento de
arranque del motor en caso de que
la llave electrónica no funcionara
correctamente ( →P. 698), se tocó
el interruptor del motor con la llave
electrónica.
→ Pulse el interruptor del motor
antes de que transcurran 10
segundos tras la señal del
avisador acústico.
Una
vez
El mecanismo de bloqueo de la
dirección no se ha soltado antes de
que pasaran 3 segundos después
de haber pulsado el interruptor del
motor.
→Pulse de nuevo el interruptor
del motor mientras mantiene
pisado el pedal del freno y
gire a la vez el volante a dere-
cha e izquierda.
Una
vez
(Transmisión automática o
Multidrive)
El interruptor del motor se ha des-
activado cuando la palanca de
cambios estaba en una posición
distinta de P o N.
→Coloque la palanca de cam-
bios en P.
Avisa-
dor
acústico interiorAvisa-
dor
acústico exterior
Mensaje de advertenciaInformación/acciones
(Transmisión automática o Multidrive)
o
(Transmisión manual)
(Parpadea)
(Parpadea)
(Parpadea)

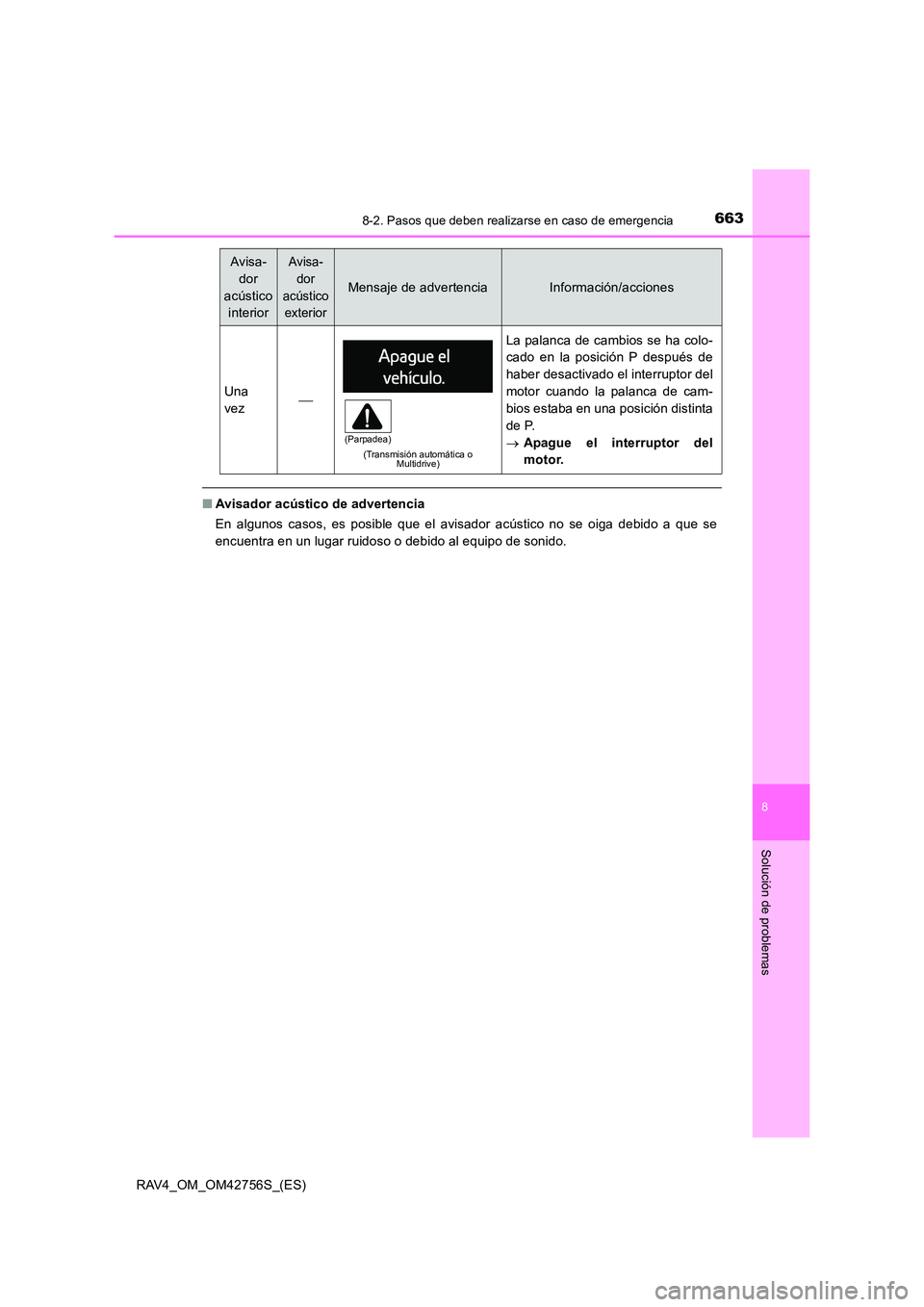

6638-2. Pasos que deben realizarse en caso de emergencia
8
Solución de problemas
RAV4_OM_OM42756S_(ES)
■Avisador acústico de advertencia
En algunos casos, es posible que el avisador acústico no se oiga debido a que se
encuentra en un lugar ruidoso o debido al equipo de sonido.
Una
vez
(Transmisión automática o
Multidrive)
La palanca de cambios se ha colo-
cado en la posición P después de
haber desactivado el interruptor del
motor cuando la palanca de cam-
bios estaba en una posición distinta
de P.
→Apague el interruptor del
motor.
Avisa-
dor
acústico interiorAvisa-
dor
acústico exterior
Mensaje de advertenciaInformación/acciones
(Parpadea)

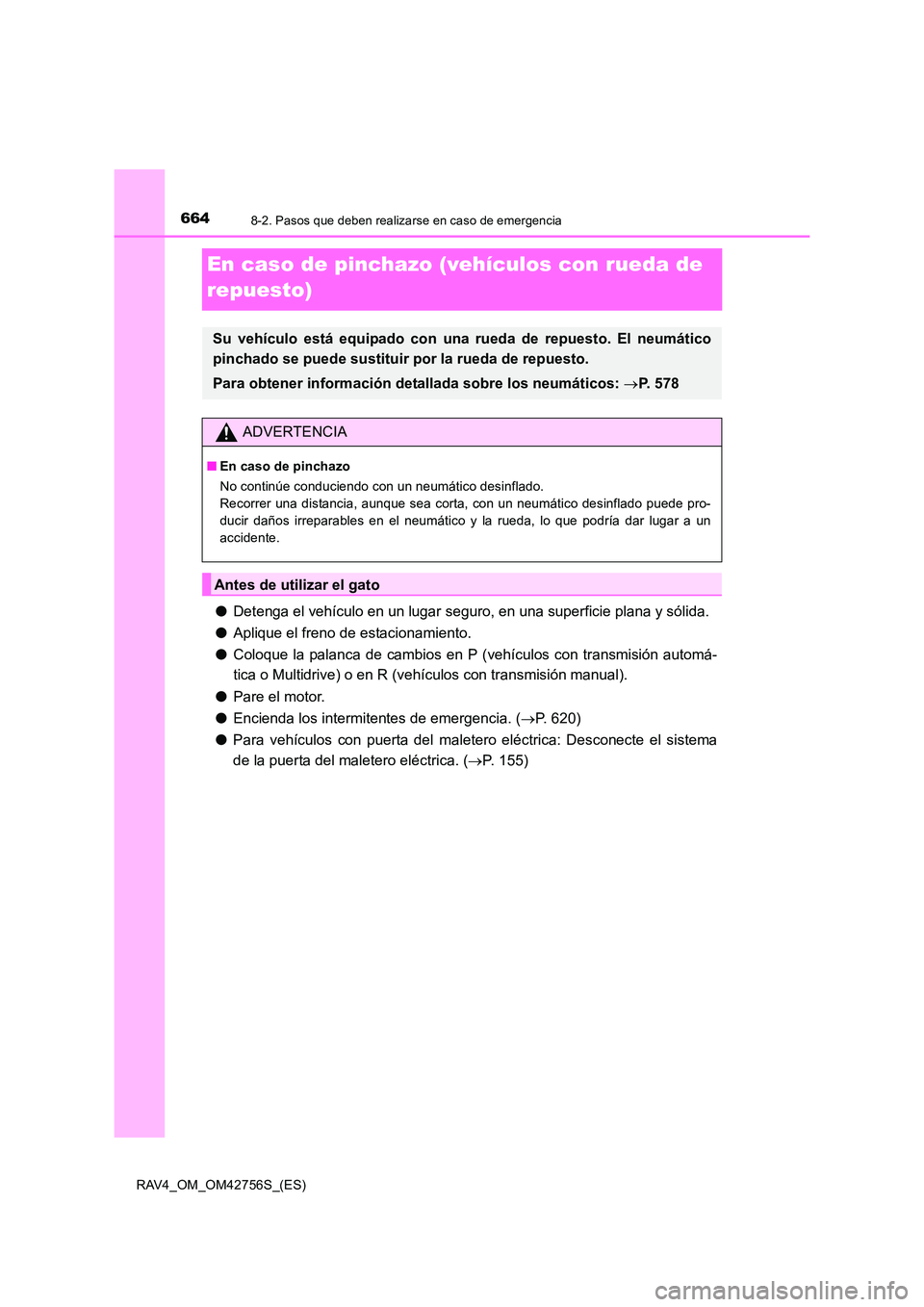

6648-2. Pasos que deben realizarse en caso de emergencia
RAV4_OM_OM42756S_(ES)
En caso de pinchazo (vehículos con rueda de
repuesto)
●Detenga el vehículo en un lugar seguro, en una superficie plana y sólida.
● Aplique el freno de estacionamiento.
● Coloque la palanca de cambios en P (vehículos con transmisión automá-
tica o Multidrive) o en R (vehículos con transmisión manual).
● Pare el motor.
● Encienda los intermitentes de emergencia. ( →P. 620)
● Para vehículos con puerta del maletero eléctrica: Desconecte el sistema
de la puerta del maletero eléctrica. ( →P. 155)
Su vehículo está equipado con una ru eda de repuesto. El neumático
pinchado se puede sustituir por la rueda de repuesto.
Para obtener información detallada sobre los neumáticos: →P. 578
ADVERTENCIA
■ En caso de pinchazo
No continúe conduciendo con un neumático desinflado.
Recorrer una distancia, aunque sea corta, con un neumático desinflado puede pro-
ducir daños irreparables en el neumático y la rueda, lo que podría dar lugar a un
accidente.
Antes de utilizar el gato

6658-2. Pasos que deben realizarse en caso de emergencia
8
Solución de problemas
RAV4_OM_OM42756S_(ES)
*: Se puede colocar junto con el gato.

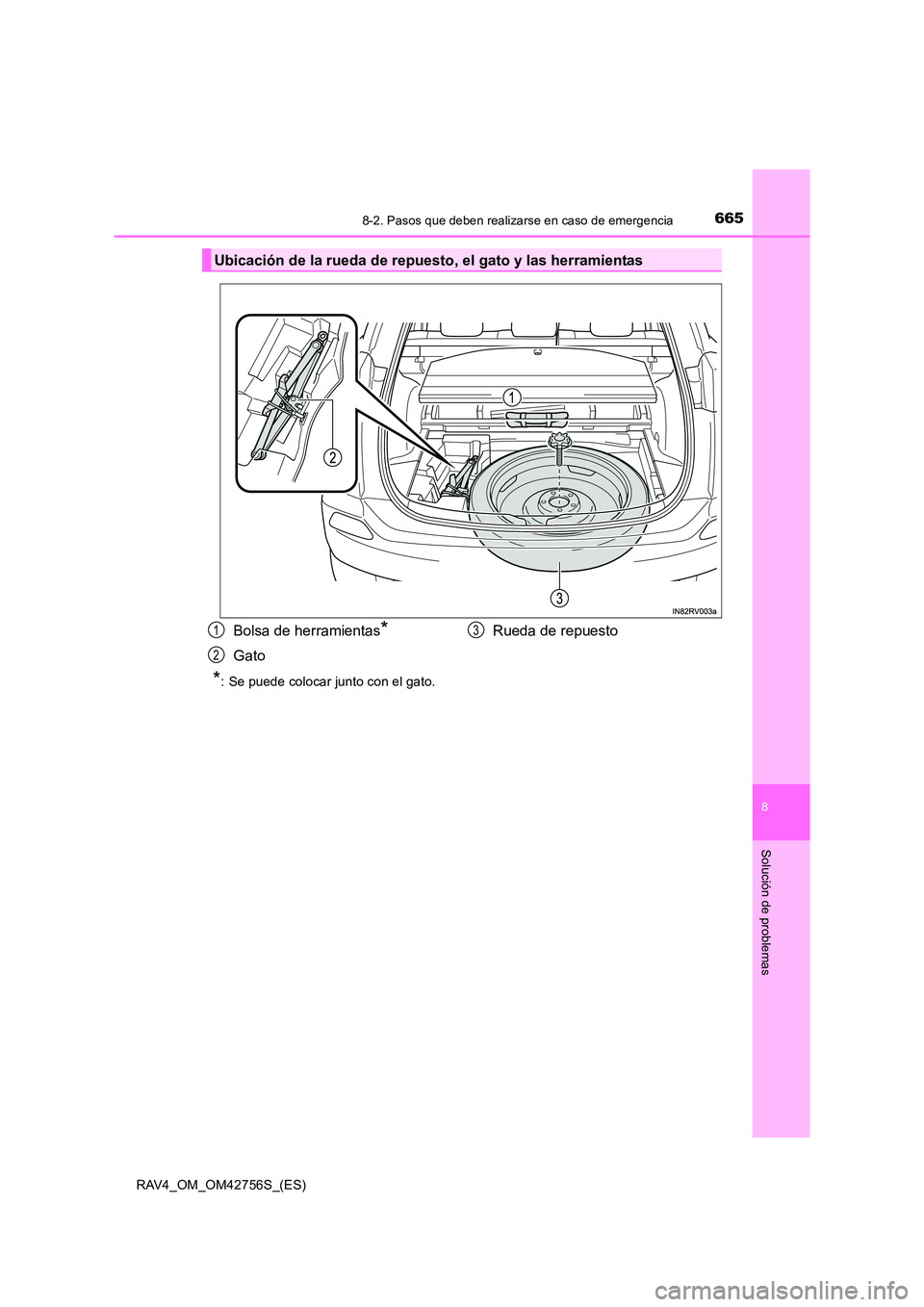

Ubicación de la rueda de repuesto, el gato y las herramientas
Bolsa de herramientas*
GatoRueda de repuesto
1
2
3

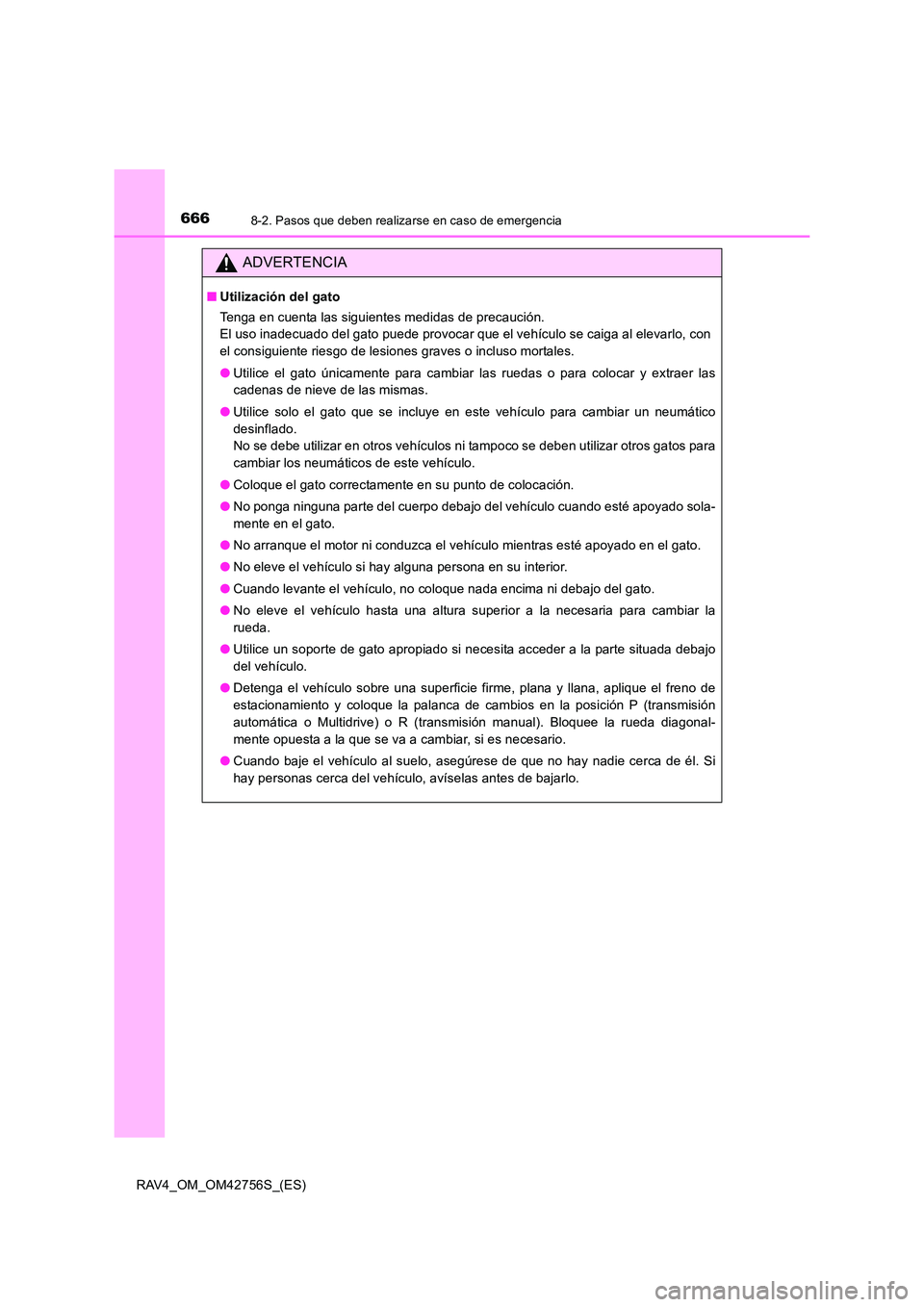

6668-2. Pasos que deben realizarse en caso de emergencia
RAV4_OM_OM42756S_(ES)
ADVERTENCIA
■Utilización del gato
Tenga en cuenta las siguientes medidas de precaución.
El uso inadecuado del gato puede provocar que el vehículo se caiga al elevarlo, con
el consiguiente riesgo de lesiones graves o incluso mortales.
●Utilice el gato únicamente para cambiar las ruedas o para colocar y extraer las
cadenas de nieve de las mismas.
● Utilice solo el gato que se incluye en este vehículo para cambiar un neumático
desinflado.
No se debe utilizar en otros vehículos ni tampoco se deben utilizar otros gatos para
cambiar los neumáticos de este vehículo.
● Coloque el gato correctamente en su punto de colocación.
● No ponga ninguna parte del cuerpo debajo del vehículo cuando esté apoyado sola-
mente en el gato.
● No arranque el motor ni conduzca el vehículo mientras esté apoyado en el gato.
● No eleve el vehículo si hay alguna persona en su interior.
● Cuando levante el vehículo, no coloque nada encima ni debajo del gato.
● No eleve el vehículo hasta una altura superior a la necesaria para cambiar la
rueda.
● Utilice un soporte de gato apropiado si necesita acceder a la parte situada debajo
del vehículo.
● Detenga el vehículo sobre una superficie firme, plana y llana, aplique el freno de
estacionamiento y coloque la palanca de cambios en la posición P (transmisión
automática o Multidrive) o R (transmisión manual). Bloquee la rueda diagonal-
mente opuesta a la que se va a cambiar, si es necesario.
● Cuando baje el vehículo al suelo, asegúrese de que no hay nadie cerca de él. Si
hay personas cerca del vehículo, avíselas antes de bajarlo.

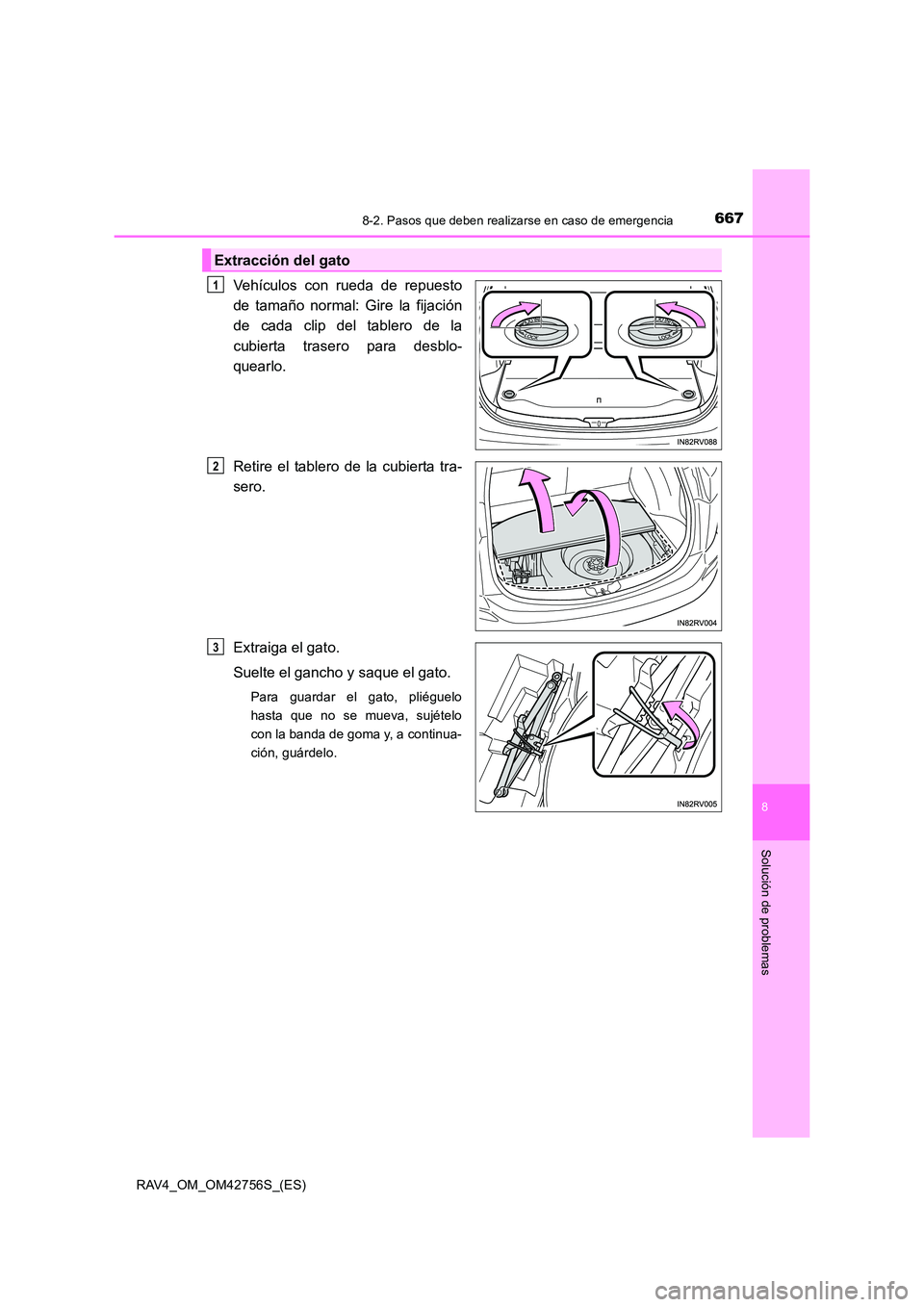

6678-2. Pasos que deben realizarse en caso de emergencia
8
Solución de problemas
RAV4_OM_OM42756S_(ES)
Vehículos con rueda de repuesto
de tamaño normal: Gire la fijación
de cada clip del tablero de la
cubierta trasero para desblo-
quearlo.
Retire el tablero de la cubierta tra-
sero.
Extraiga el gato.
Suelte el gancho y saque el gato.
Para guardar el gato, pliéguelo
hasta que no se mueva, sujételo
con la banda de goma y, a continua-
ción, guárdelo.
Extracción del gato
1
2
3

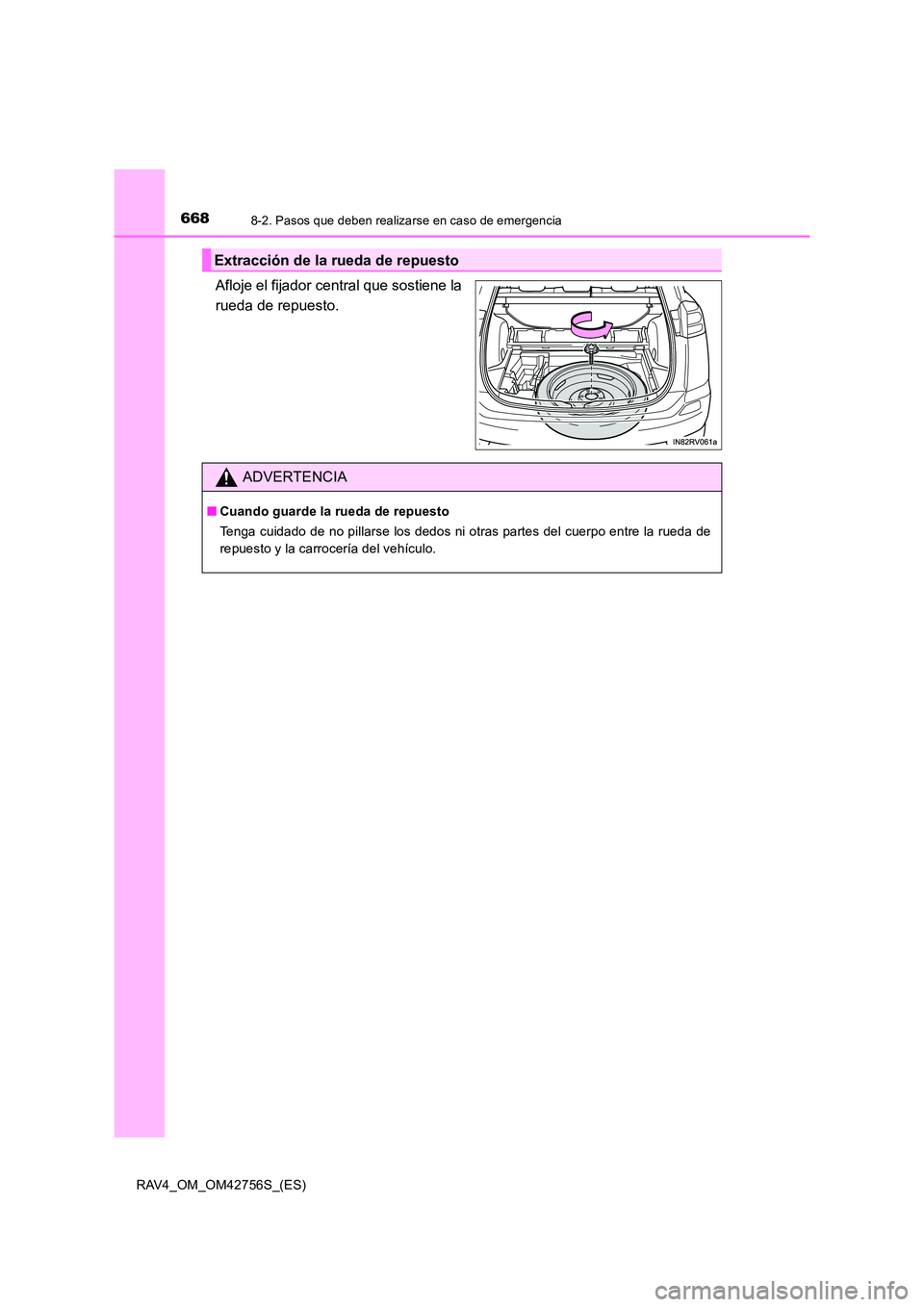

6688-2. Pasos que deben realizarse en caso de emergencia
RAV4_OM_OM42756S_(ES)
Afloje el fijador central que sostiene la
rueda de repuesto.
Extracción de la rueda de repuesto
ADVERTENCIA
■Cuando guarde la rueda de repuesto
Tenga cuidado de no pillarse los dedos ni otras partes del cuerpo entre la rueda de
repuesto y la carrocería del vehículo.

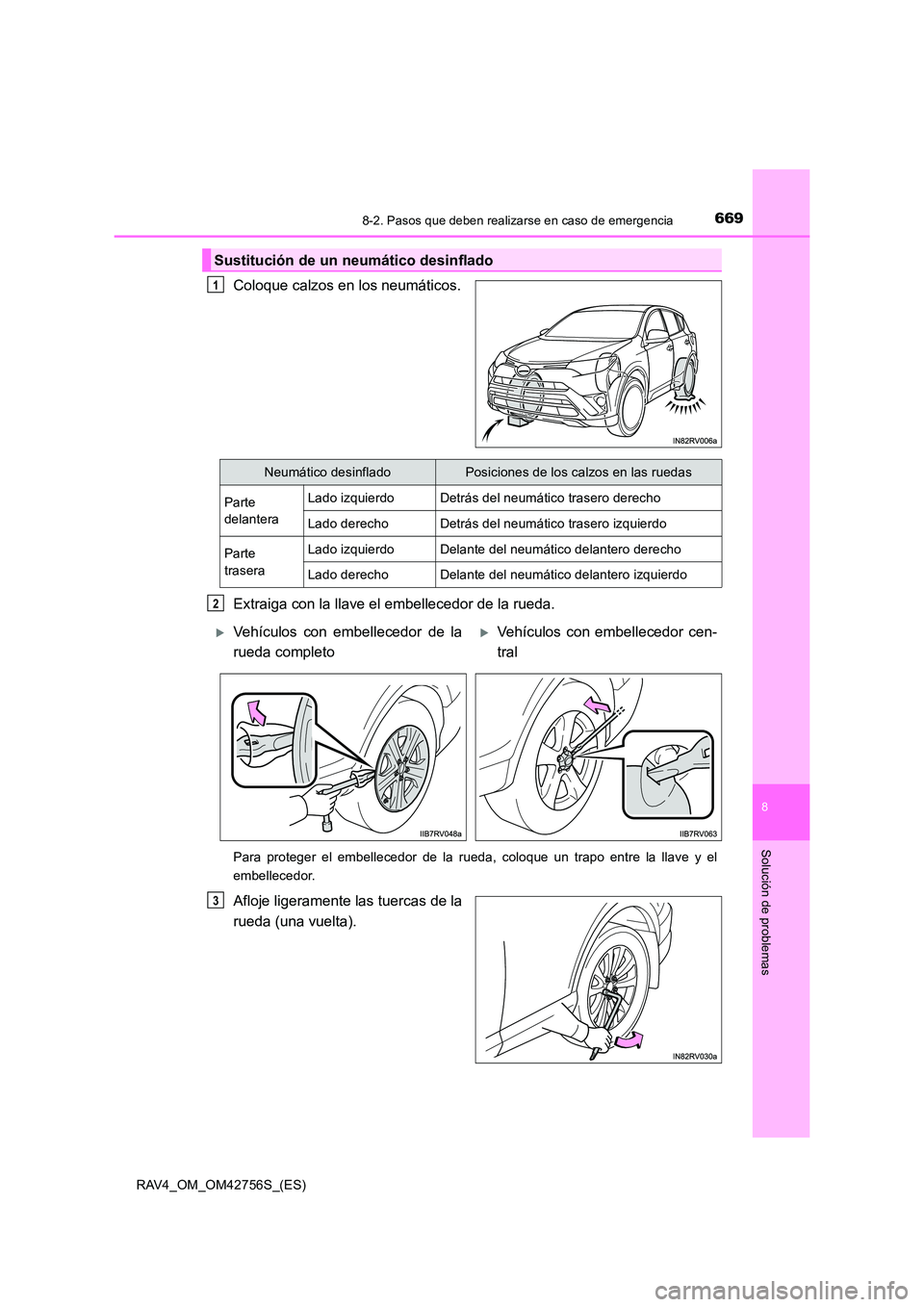

6698-2. Pasos que deben realizarse en caso de emergencia
8
Solución de problemas
RAV4_OM_OM42756S_(ES)
Coloque calzos en los neumáticos.
Extraiga con la llave el embellecedor de la rueda.
Para proteger el embellecedor de la rueda, coloque un trapo entre la llave y el
embellecedor.
Afloje ligeramente las tuercas de la
rueda (una vuelta).
Sustitución de un neumático desinflado
1
Neumático desinfladoPosiciones de los calzos en las ruedas
Parte
delanteraLado izquierdoDetrás del neumático trasero derecho
Lado derechoDetrás del neumático trasero izquierdo
Parte
traseraLado izquierdoDelante del neumático delantero derecho
Lado derechoDelante del neumático delantero izquierdo
2
XVehículos con embellecedor de la
rueda completoXVehículos con embellecedor cen-
tral
3

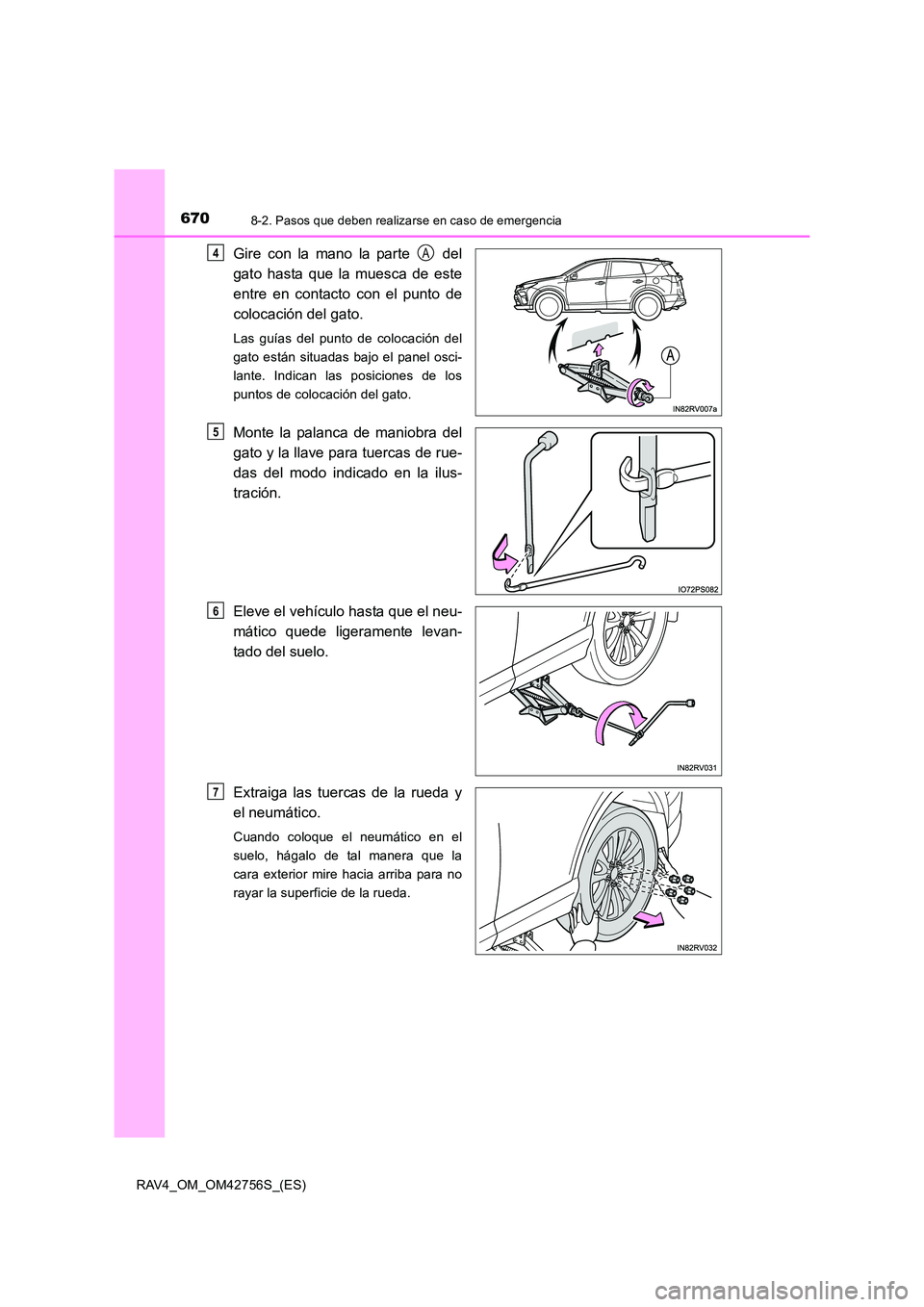

6708-2. Pasos que deben realizarse en caso de emergencia
RAV4_OM_OM42756S_(ES)
Gire con la mano la parte del
gato hasta que la muesca de este
entre en contacto con el punto de
colocación del gato.
Las guías del punto de colocación del
gato están situadas bajo el panel osci-
lante. Indican las posiciones de los
puntos de colocación del gato.
Monte la palanca de maniobra del
gato y la llave para tuercas de rue-
das del modo indicado en la ilus-
tración.
Eleve el vehículo hasta que el neu-
mático quede ligeramente levan-
tado del suelo.
Extraiga las tuercas de la rueda y
el neumático.
Cuando coloque el neumático en el
suelo, hágalo de tal manera que la
cara exterior mire hacia arriba para no
rayar la superficie de la rueda.
4A
5
6
7
