TOYOTA RAV4 2017 Návod na použitie (in Slovakian)

5016-3. Údržba svojpomocou
RAV4-HV_OM_OM42B82SK_(EE)
6

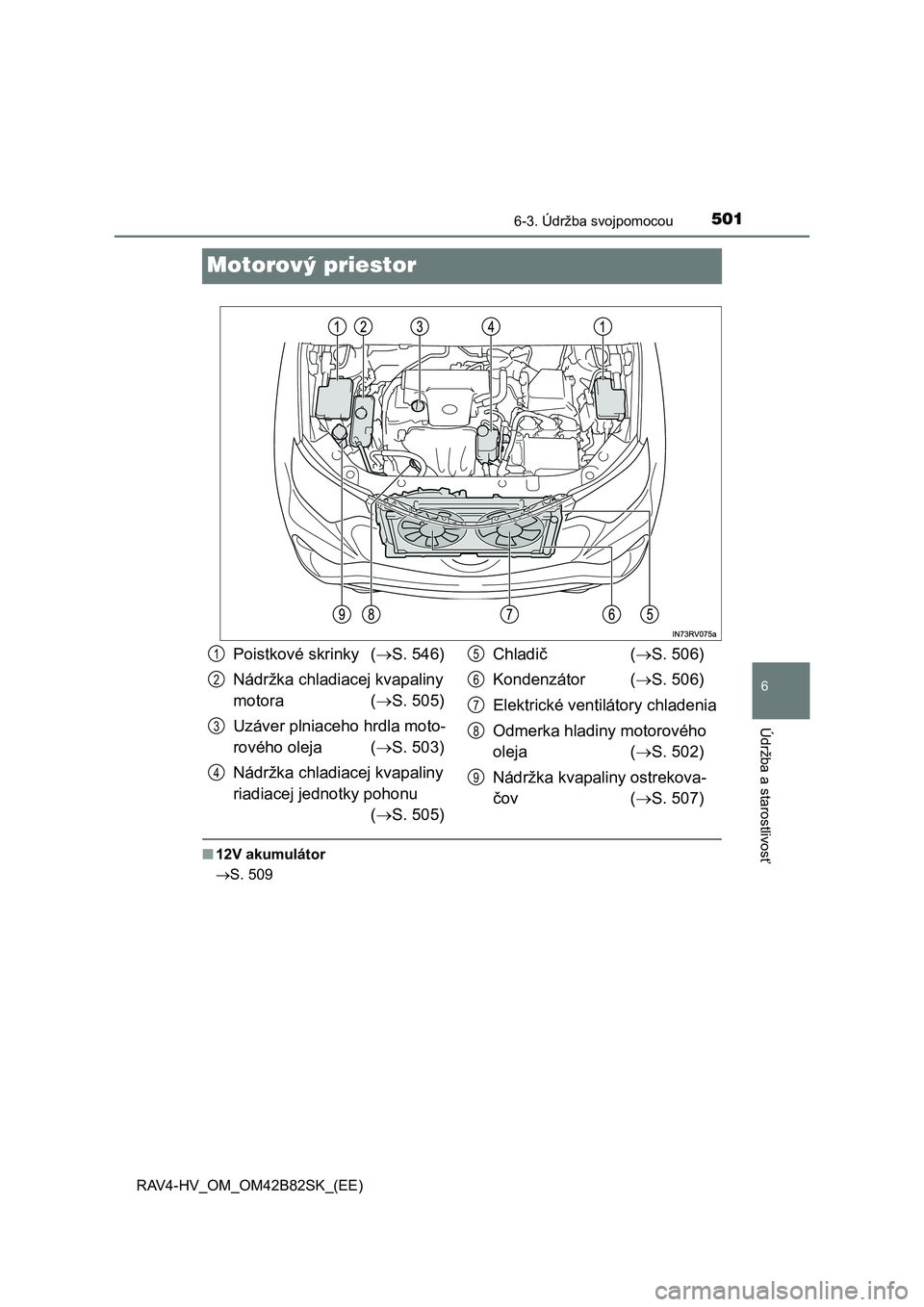

Údržba a starostlivosť
Motorový priestor
■12V akumulátor
S. 509
Poistkové skrinky (S. 546)
Nádržka chladiacej kvapaliny
motora (S. 505)
Uzáver plniaceho hrdla moto-
rového oleja (S. 503)
Nádržka chladiacej kvapaliny
riadiacej jednotky pohonu
(S. 505)Chladič (S. 506)
Kondenzátor (S. 506)
Elektrické ventilátory chladenia
Odmerka hladiny motorového
oleja (S. 502)
Nádržka kvapaliny ostrekova-
čov (S. 507)1
2
3
4
5
6
7
8
9

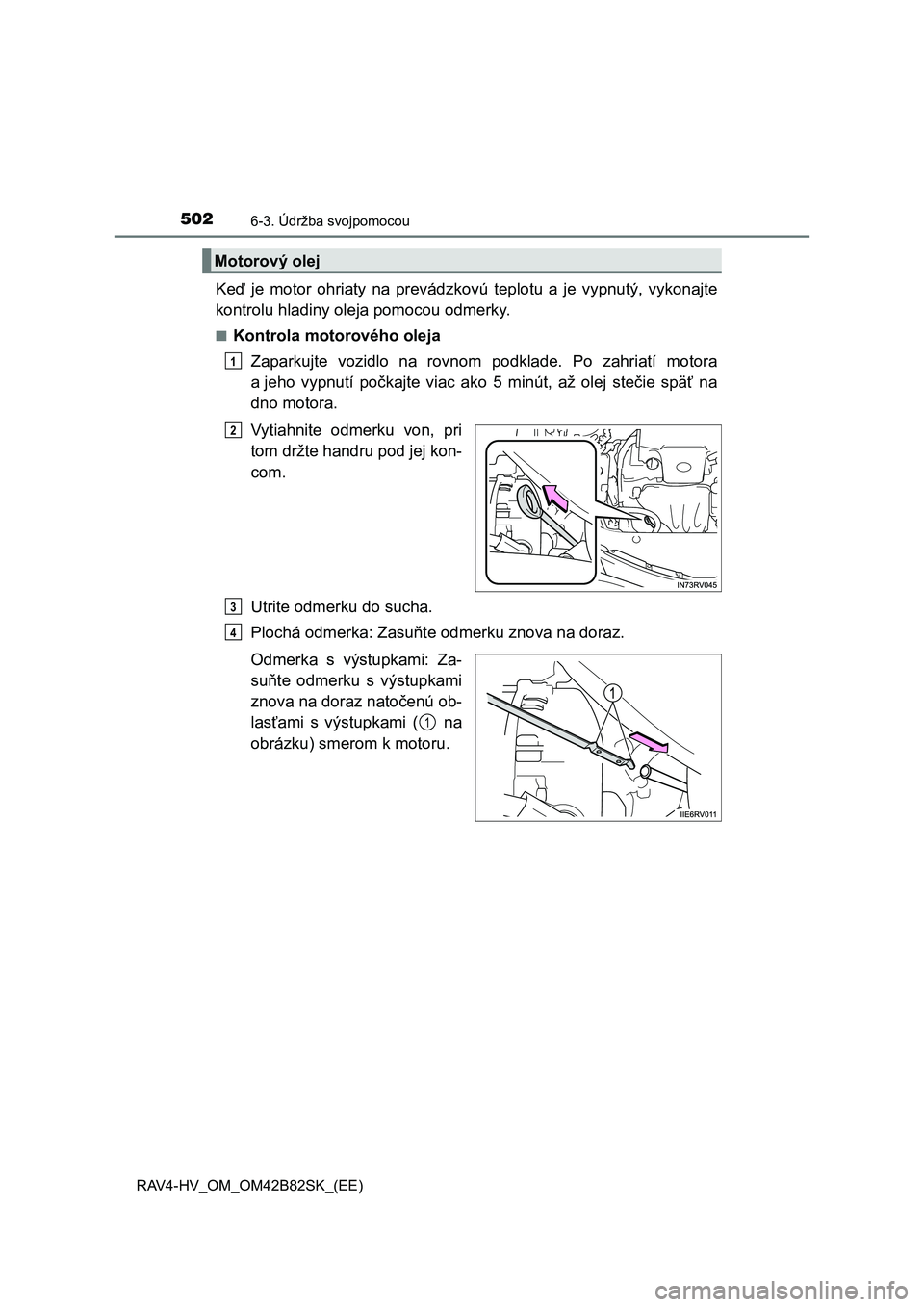

5026-3. Údržba svojpomocou
RAV4-HV_OM_OM42B82SK_(EE)
Keď je motor ohriaty na prevádzkovú teplotu a je vypnutý, vykonajte
kontrolu hladiny oleja pomocou odmerky.
■Kontrola motorového oleja
Zaparkujte vozidlo na rovnom podklade. Po zahriatí motora
a jeho vypnutí počkajte viac ako 5 minút, až olej stečie späť na
dno motora.
Vytiahnite odmerku von, pri
tom držte handru pod jej kon-
com.
Utrite odmerku do sucha.
Plochá odmerka: Zasuňte odmerku znova na doraz.
Odmerka s výstupkami: Za-
suňte odmerku s výstupkami
znova na doraz natočenú ob-
lasťami s výstupkami ( na
obrázku) smerom k motoru.
Motorový olej
1
2
3
4
1

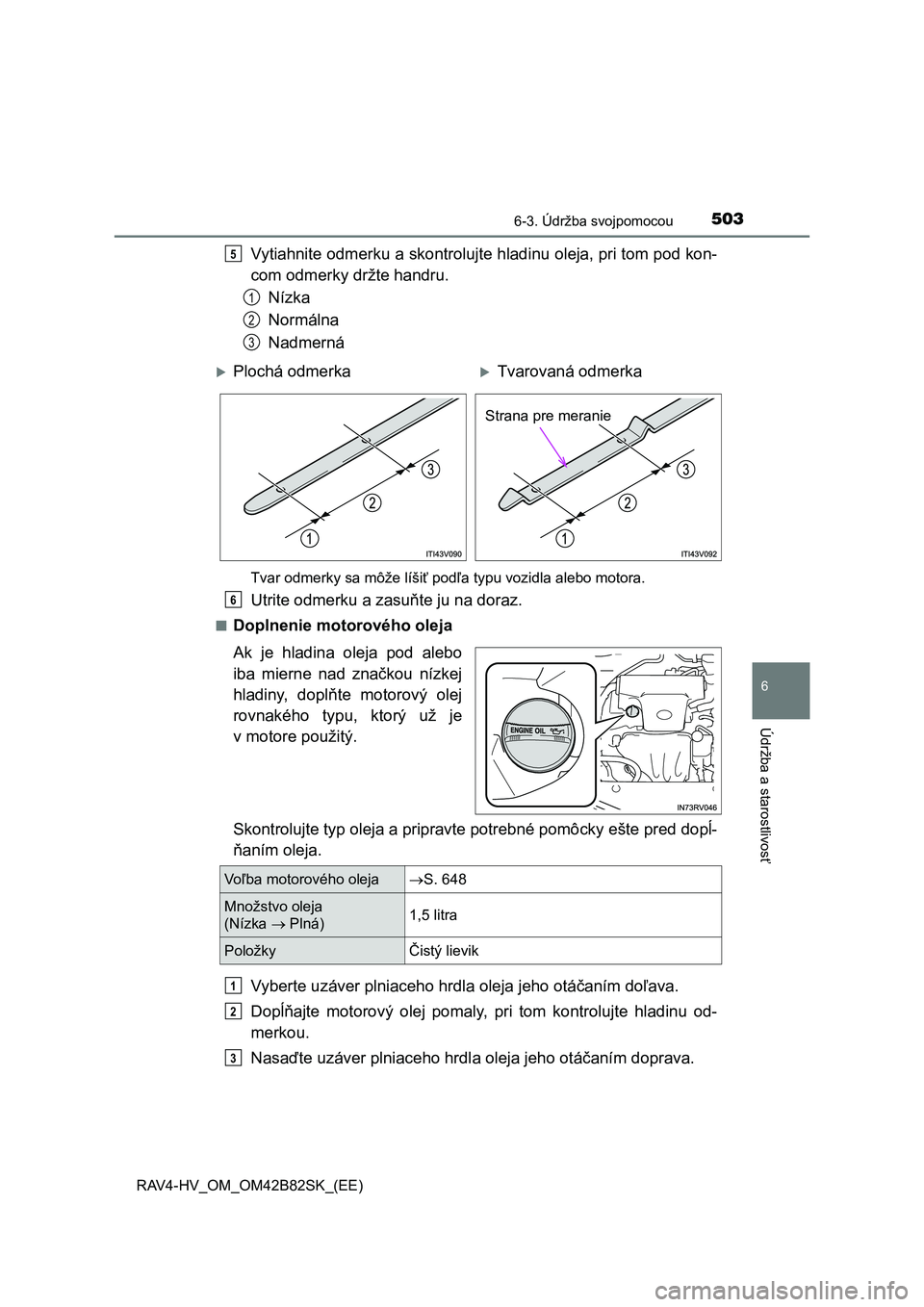

5036-3. Údržba svojpomocou
RAV4-HV_OM_OM42B82SK_(EE)
6
Údržba a starostlivosť
Vytiahnite odmerku a skontrolujte hladinu oleja, pri tom pod kon-
com odmerky držte handru.
Nízka
Normálna
Nadmerná
Tvar odmerky sa môže líšiť podľa typu vozidla alebo motora.
Utrite odmerku a zasuňte ju na doraz.
■Doplnenie motorového oleja
Ak je hladina oleja pod alebo
iba mierne nad značkou nízkej
hladiny, doplňte motorový olej
rovnakého typu, ktorý už je
v motore použitý.
Skontrolujte typ oleja a pripravte potrebné pomôcky ešte pred dopĺ-
ňaním oleja.
Vyberte uzáver plniaceho hrdla oleja jeho otáčaním doľava.
Dopĺňajte motorový olej pomaly, pri tom kontrolujte hladinu od-
merkou.
Nasaďte uzáver plniaceho hrdla oleja jeho otáčaním doprava.
5
1
2
3
Plochá odmerkaTvarovaná odmerka
Strana pre meranie
6
Voľba motorového olejaS. 648
Množstvo oleja
(Nízka  Plná)1,5 litra
Položky Čistý lievik
1
2
3

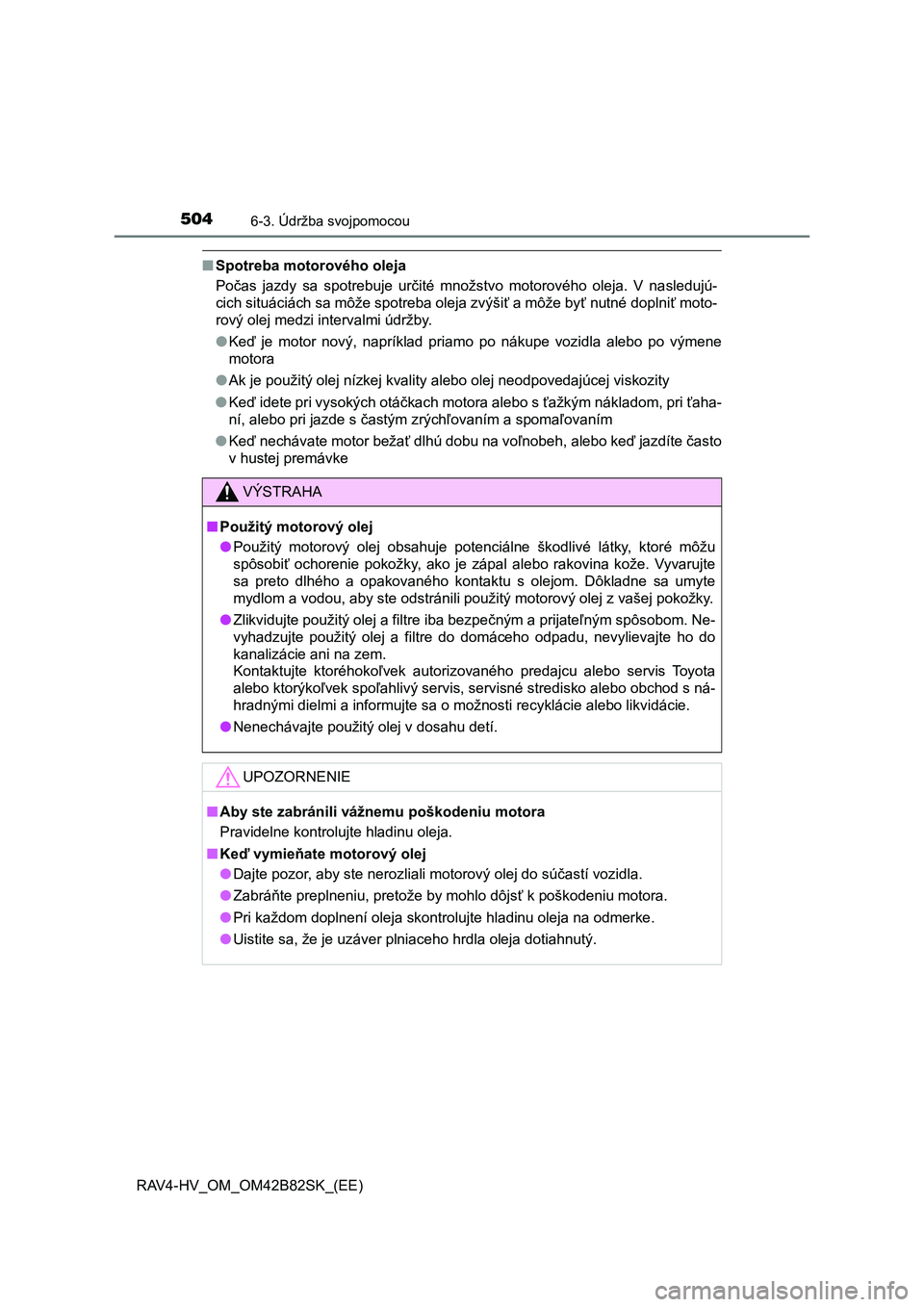

5046-3. Údržba svojpomocou
RAV4-HV_OM_OM42B82SK_(EE)
■Spotreba motorového oleja
Počas jazdy sa spotrebuje určité množstvo motorového oleja. V nasledujú-
cich situáciách sa môže spotreba oleja zvýšiť a môže byť nutné doplniť moto-
rový olej medzi intervalmi údržby.
●Keď je motor nový, napríklad priamo po nákupe vozidla alebo po výmene
motora
●Ak je použitý olej nízkej kvality alebo olej neodpovedajúcej viskozity
●Keď idete pri vysokých otáčkach motora alebo s ťažkým nákladom, pri ťaha-
ní, alebo pri jazde s častým zrýchľovaním a spomaľovaním
●Keď nechávate motor bežať dlhú dobu na voľnobeh, alebo keď jazdíte často
v hustej premávke
VÝSTRAHA
■Použitý motorový olej
●Použitý motorový olej obsahuje potenciálne škodlivé látky, ktoré môžu
spôsobiť ochorenie pokožky, ako je zápal alebo rakovina kože. Vyvarujte
sa preto dlhého a opakovaného kontaktu s olejom. Dôkladne sa umyte
mydlom a vodou, aby ste odstránili použitý motorový olej z vašej pokožky.
●Zlikvidujte použitý olej a filtre iba bezpečným a prijateľným spôsobom. Ne-
vyhadzujte použitý olej a filtre do domáceho odpadu, nevylievajte ho do
kanalizácie ani na zem.
Kontaktujte ktoréhokoľvek autorizovaného predajcu alebo servis To y o t a
alebo ktorýkoľvek spoľahlivý servis, servisné stredisko alebo obchod s ná-
hradnými dielmi a informujte sa o možnosti recyklácie alebo likvidácie.
●Nenechávajte použitý olej v dosahu detí.
UPOZORNENIE
■Aby ste zabránili vážnemu poškodeniu motora
Pravidelne kontrolujte hladinu oleja.
■Keď vymieňate motorový olej
●Dajte pozor, aby ste nerozliali motorový olej do súčastí vozidla.
●Zabráňte preplneniu, pretože by mohlo dôjsť k poškodeniu motora.
●Pri každom doplnení oleja skontrolujte hladinu oleja na odmerke.
●Uistite sa, že je uzáver plniaceho hrdla oleja dotiahnutý.

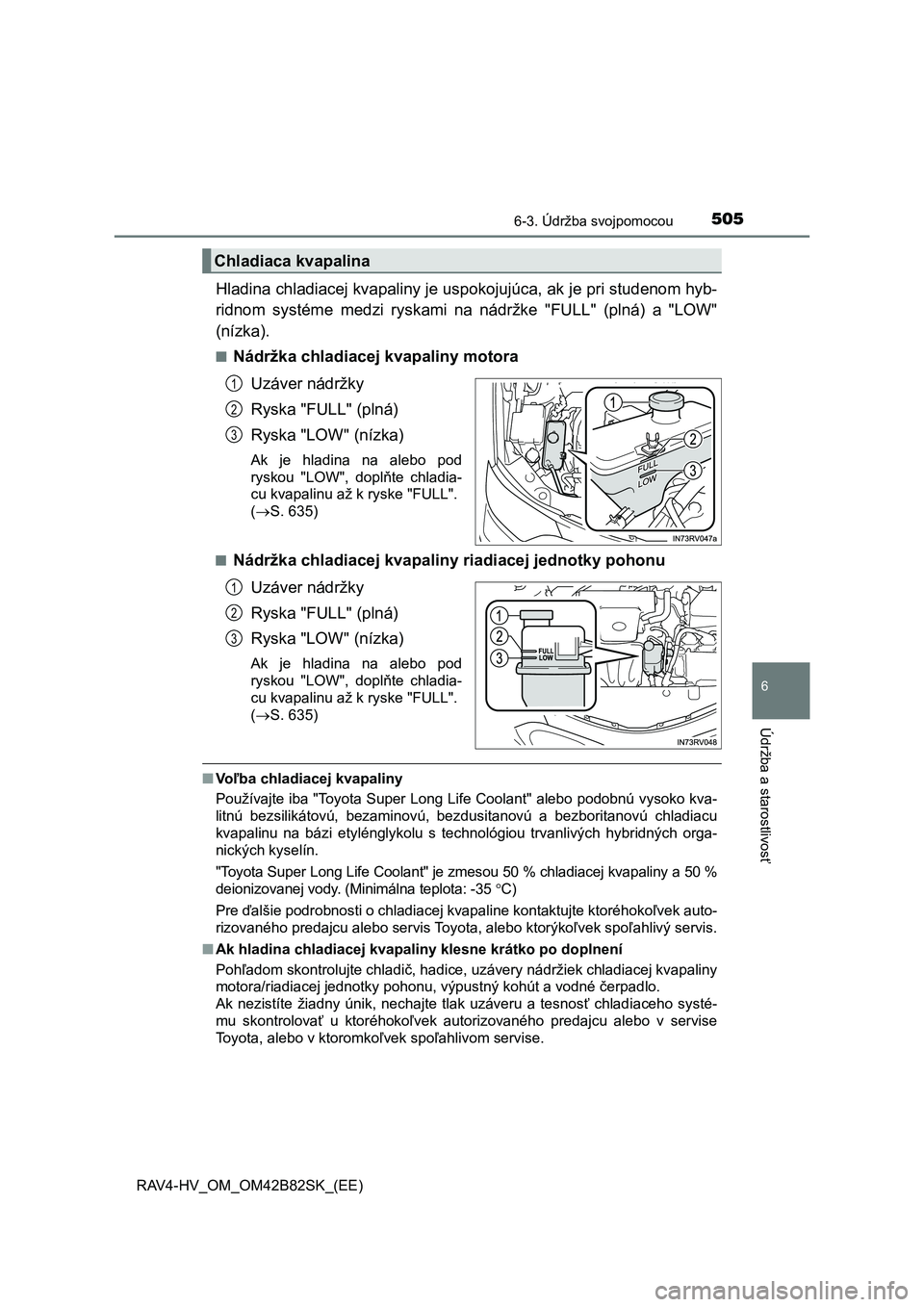

5056-3. Údržba svojpomocou
RAV4-HV_OM_OM42B82SK_(EE)
6
Údržba a starostlivosť
Hladina chladiacej kvapaliny je uspokojujúca, ak je pri studenom hyb-
ridnom systéme medzi ryskami na nádržke "FULL" (plná) a "LOW"
(nízka).
■Nádržka chladiacej kvapaliny motora
Uzáver nádržky
Ryska "FULL" (plná)
Ryska "LOW" (nízka)
Ak je hladina na alebo pod
ryskou "LOW", doplňte chladia-
cu kvapalinu až k ryske "FULL".
(S. 635)
■
Nádržka chladiacej kvapaliny riadiacej jednotky pohonu
Uzáver nádržky
Ryska "FULL" (plná)
Ryska "LOW" (nízka)
Ak je hladina na alebo pod
ryskou "LOW", doplňte chladia-
cu kvapalinu až k ryske "FULL".
(S. 635)
■Voľba chladiacej kvapaliny
Používajte iba "Toyota Super Long Life Coolant" alebo podobnú vysoko kva-
litnú bezsilikátovú, bezaminovú, bezdusitanovú a bezboritanovú chladiacu
kvapalinu na bázi etylénglykolu s technológiou trvanlivých hybridných orga-
nických kyselín.
"Toyota Super Long Life Coolant" je zmesou 50 % chladiacej kvapaliny a 50 %
deionizovanej vody. (Minimálna teplota: -35 C)
Pre ďalšie podrobnosti o chladiacej kvapaline kontaktujte ktoréhokoľvek auto-
rizovaného predajcu alebo servis Toyota, alebo ktorýkoľvek spoľahlivý servis.
■Ak hladina chladiacej kvapaliny klesne krátko po doplnení
Pohľadom skontrolujte chladič, hadice, uzávery nádržiek chladiacej kvapaliny
motora/riadiacej jednotky pohonu, výpustný kohút a vodné čerpadlo.
Ak nezistíte žiadny únik, nechajte tlak uzáveru a tesnosť chladiaceho systé-
mu skontrolovať u ktoréhokoľvek autorizovaného predajcu alebo v servise
Toyota, alebo v ktoromkoľvek spoľahlivom servise.
Chladiaca kvapalina
1
2
3
1
2
3

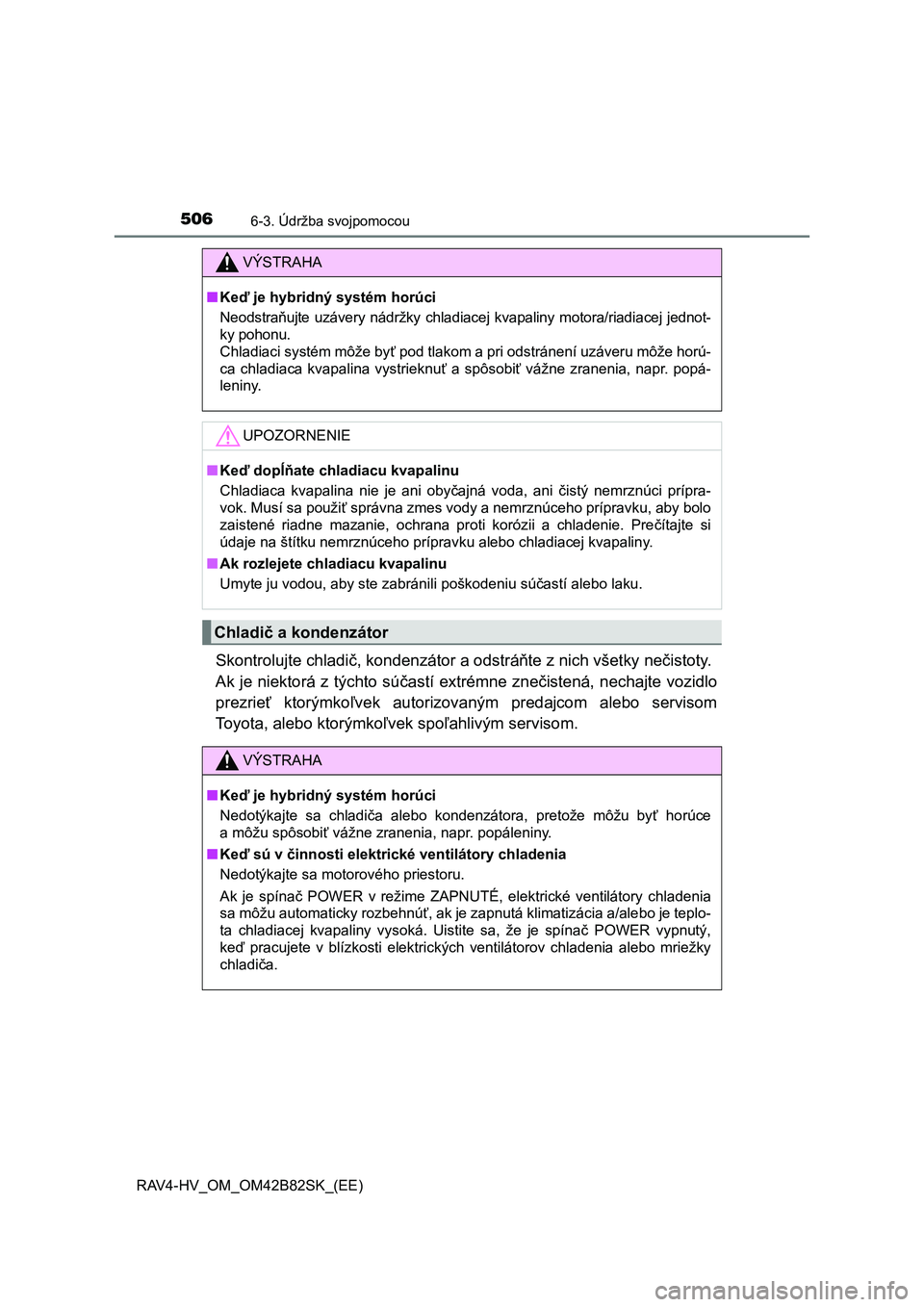

5066-3. Údržba svojpomocou
RAV4-HV_OM_OM42B82SK_(EE)
Skontrolujte chladič, kondenzátor a odstráňte z nich všetky nečistoty.
Ak je niektorá z týchto súčastí extrémne znečistená, nechajte vozidlo
prezrieť ktorýmkoľvek autorizovaným predajcom alebo servisom
Toyota, alebo ktorýmkoľvek spoľahlivým servisom.
VÝSTRAHA
■Keď je hybridný systém horúci
Neodstraňujte uzávery nádržky chladiacej kvapaliny motora/riadiacej jednot-
ky pohonu.
Chladiaci systém môže byť pod tlakom a pri odstránení uzáveru môže horú-
ca chladiaca kvapalina vystrieknuť a spôsobiť vážne zranenia, napr. popá-
leniny.
UPOZORNENIE
■Keď dopĺňate chladiacu kvapalinu
Chladiaca kvapalina nie je ani obyčajná voda, ani čistý nemrznúci prípra-
vok. Musí sa použiť správna zmes vody a nemrznúceho prípravku, aby bolo
zaistené riadne mazanie, ochrana proti korózii a chladenie. Prečítajte si
<007e00470044004d0048000300510044000300e3005700740057004e005800030051004800500055005d0051007e00460048004b005200030053005500740053005500440059004e005800030044004f00480045005200030046004b004f00440047004c00
4400460048004d0003004e0059004400530044004f004c0051[y.
■Ak rozlejete chladiacu kvapalinu
Umyte ju vodou, aby ste zabránili poškodeniu súčastí alebo laku.
Chladič a kondenzátor
VÝSTRAHA
■Keď je hybridný systém horúci
Nedotýkajte sa chladiča alebo kondenzátora, pretože môžu byť horúce
a môžu spôsobiť vážne zranenia, napr. popáleniny.
■Keď sú v činnosti elektrické ventilátory chladenia
Nedotýkajte sa motorového priestoru.
Ak je spínač POWER v režime ZAPNUTÉ, elektrické ventilátory chladenia
sa môžu automaticky rozbehnúť, ak je zapnutá klimatizácia a/alebo je teplo-
ta chladiacej kvapaliny vysoká. Uistite sa, že je spínač POWER vypnutý,
keď pracujete v blízkosti elektrických ventilátorov chladenia alebo mriežky
chladiča.

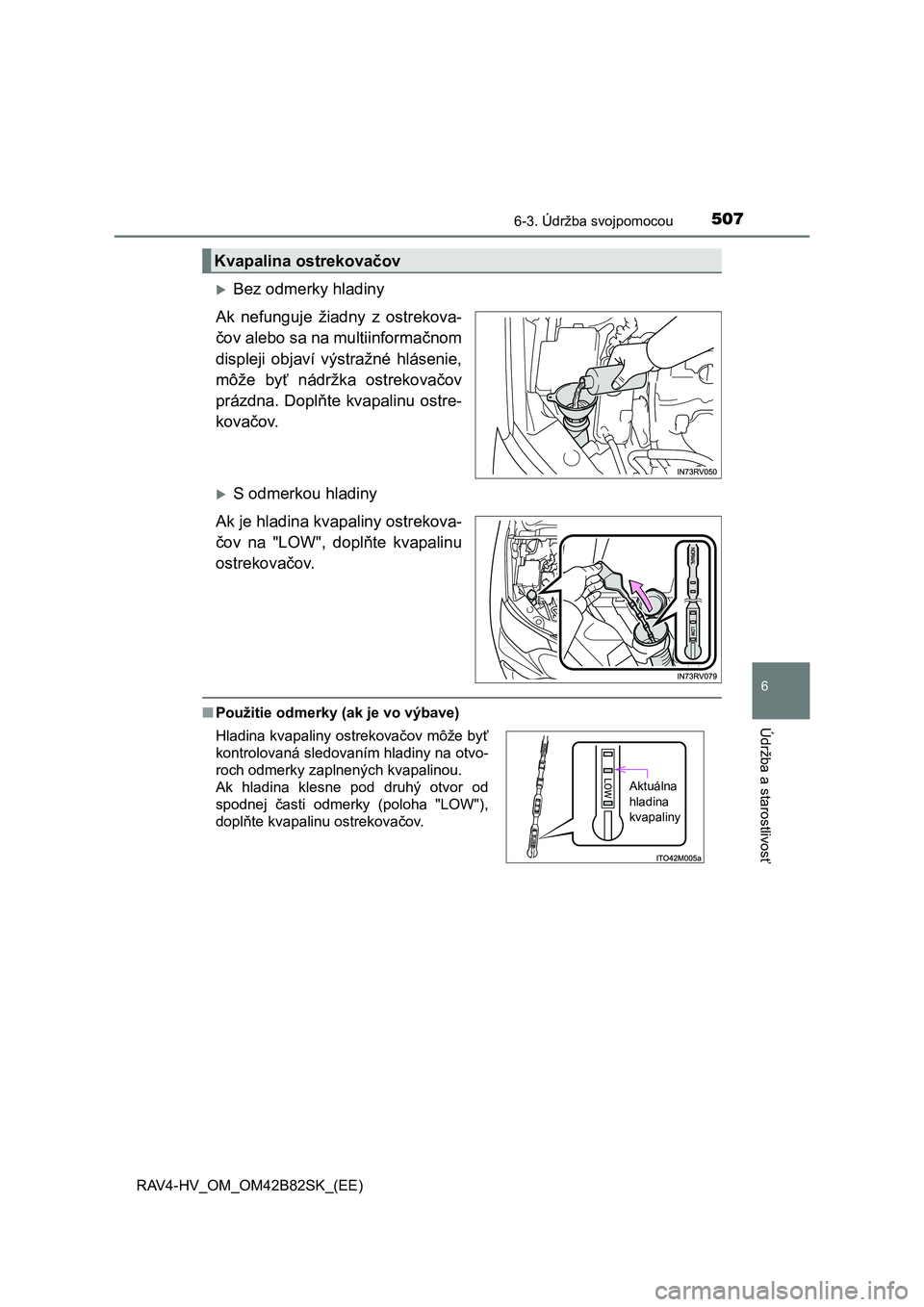

5076-3. Údržba svojpomocou
RAV4-HV_OM_OM42B82SK_(EE)
6
Údržba a starostlivosť
Bez odmerky hladiny
Ak nefunguje žiadny z ostrekova-
čov alebo sa na multiinformačnom
displeji objaví výstražné hlásenie,
môže byť nádržka ostrekovačov
prázdna. Doplňte kvapalinu ostre-
kovačov.
S odmerkou hladiny
Ak je hladina kvapaliny ostrekova-
čov na "LOW", doplňte kvapalinu
ostrekovačov.
■Použitie odmerky (ak je vo výbave)
Kvapalina ostrekovačov
Hladina kvapaliny ostrekovačov môže byť
kontrolovaná sledovaním hladiny na otvo-
roch odmerky zaplnených kvapalinou.
Ak hladina klesne pod druhý otvor od
spodnej časti odmerky (poloha "LOW"),
doplňte kvapalinu ostrekovačov.
Aktuálna
hladina
kvapaliny

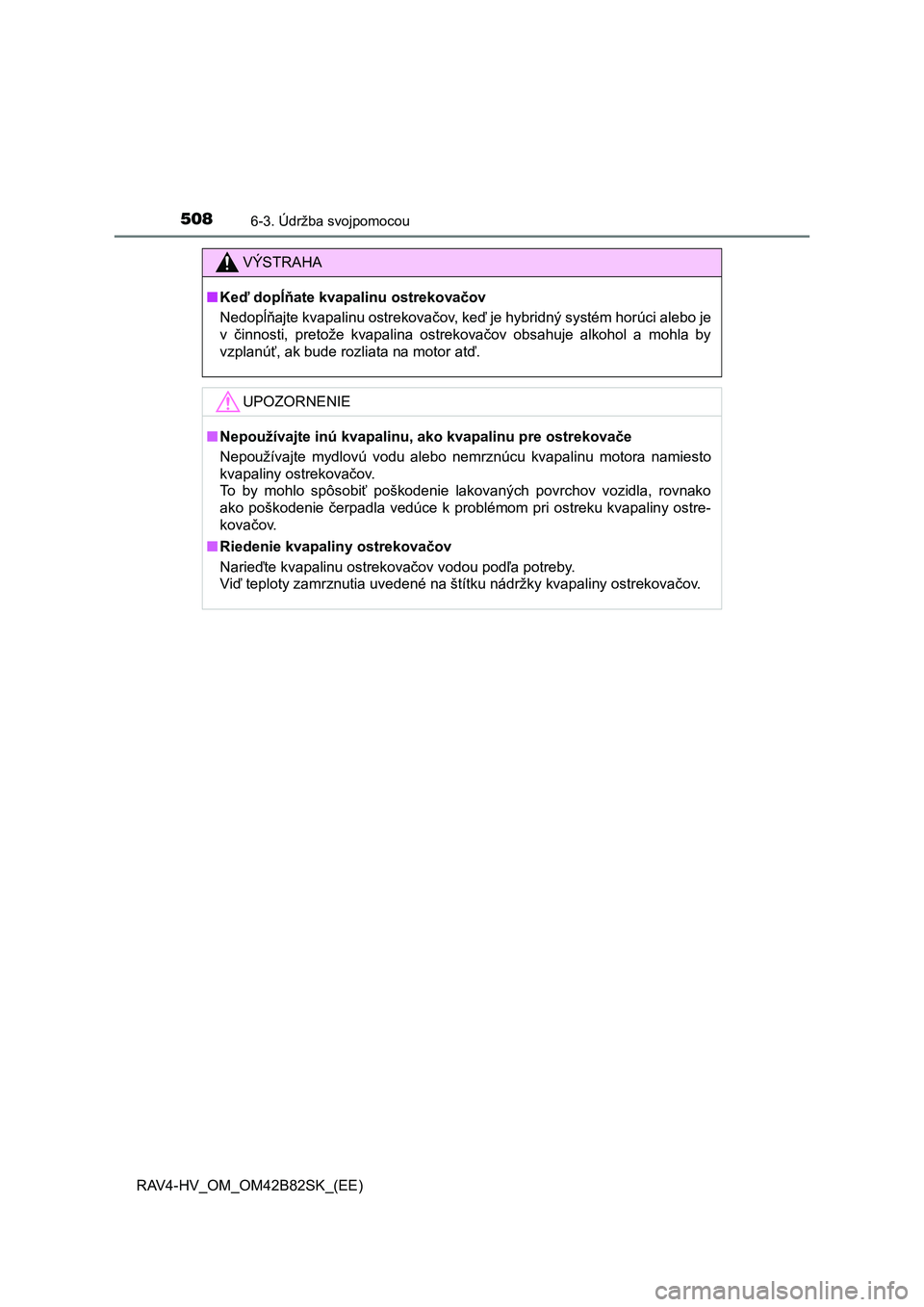

5086-3. Údržba svojpomocou
RAV4-HV_OM_OM42B82SK_(EE)
VÝSTRAHA
■Keď dopĺňate kvapalinu ostrekovačov
Nedopĺňajte kvapalinu ostrekovačov, keď je hybridný systém horúci alebo je
v činnosti, pretože kvapalina ostrekovačov obsahuje alkohol a mohla by
vzplanúť, ak bude rozliata na motor atď.
UPOZORNENIE
■Nepoužívajte inú kvapalinu, ako kvapalinu pre ostrekovače
Nepoužívajte mydlovú vodu alebo nemrznúcu kvapalinu motora namiesto
kvapaliny ostrekovačov.
To by mohlo spôsobiť poškodenie lakovaných povrchov vozidla, rovnako
ako poškodenie čerpadla vedúce k problémom pri ostreku kvapaliny ostre-
kovačov.
■Riedenie kvapaliny ostrekovačov
Narieďte kvapalinu ostrekovačov vodou podľa potreby.
Viď teploty zamrznutia uvedené na štítku nádržky kvapaliny ostrekovačov.

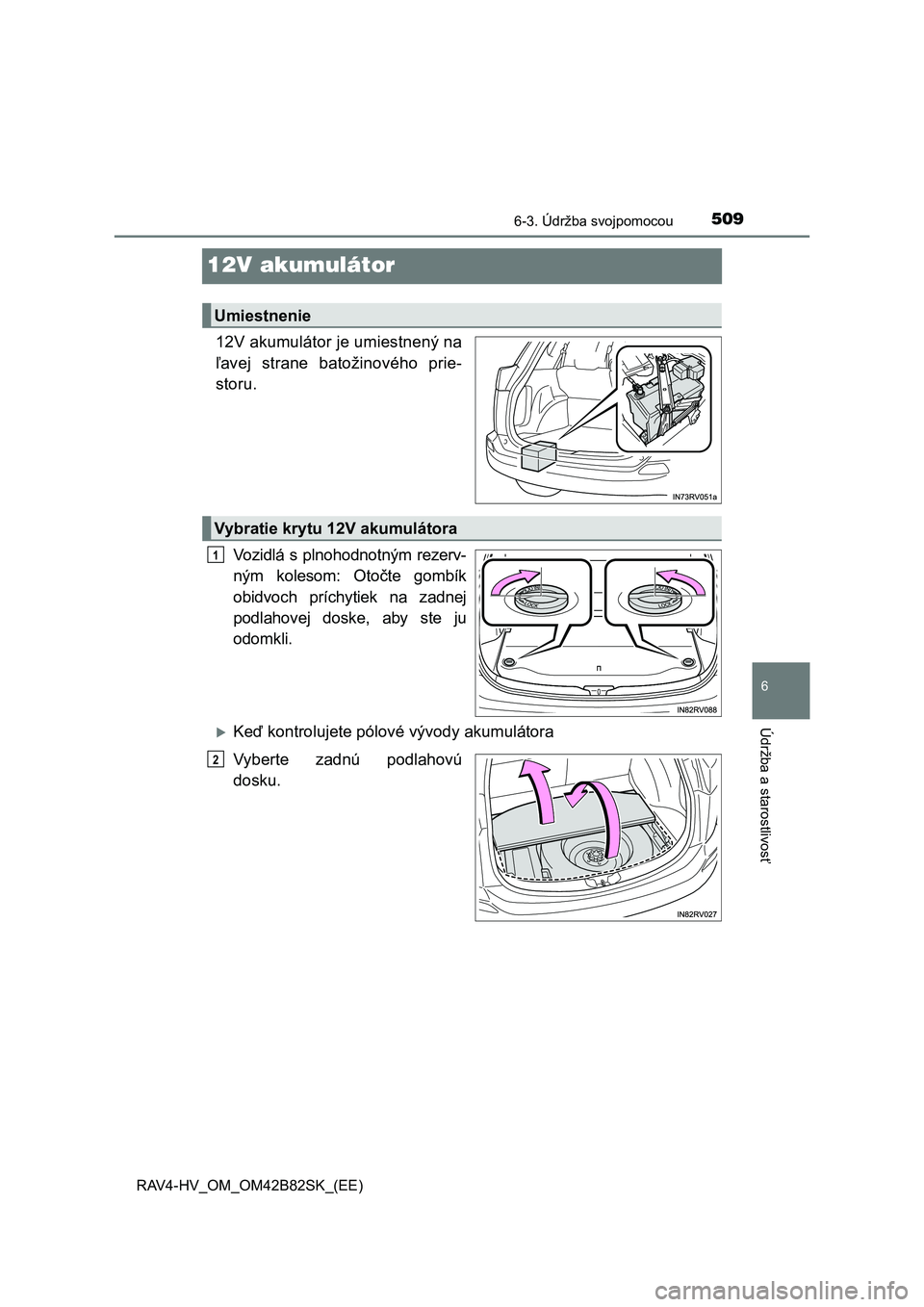

5096-3. Údržba svojpomocou
RAV4-HV_OM_OM42B82SK_(EE)
6
Údržba a starostlivosť
12V akumulátor
12V akumulátor je umiestnený na
ľavej strane batožinového prie-
storu.
Vozidlá s plnohodnotným rezerv-
ným kolesom: Otočte gombík
obidvoch príchytiek na zadnej
podlahovej doske, aby ste ju
odomkli.
Keď kontrolujete pólové vývody akumulátora
Vyberte zadnú podlahovú
dosku.
Umiestnenie
Vybratie krytu 12V akumulátora
1
2

5106-3. Údržba svojpomocou
RAV4-HV_OM_OM42B82SK_(EE)

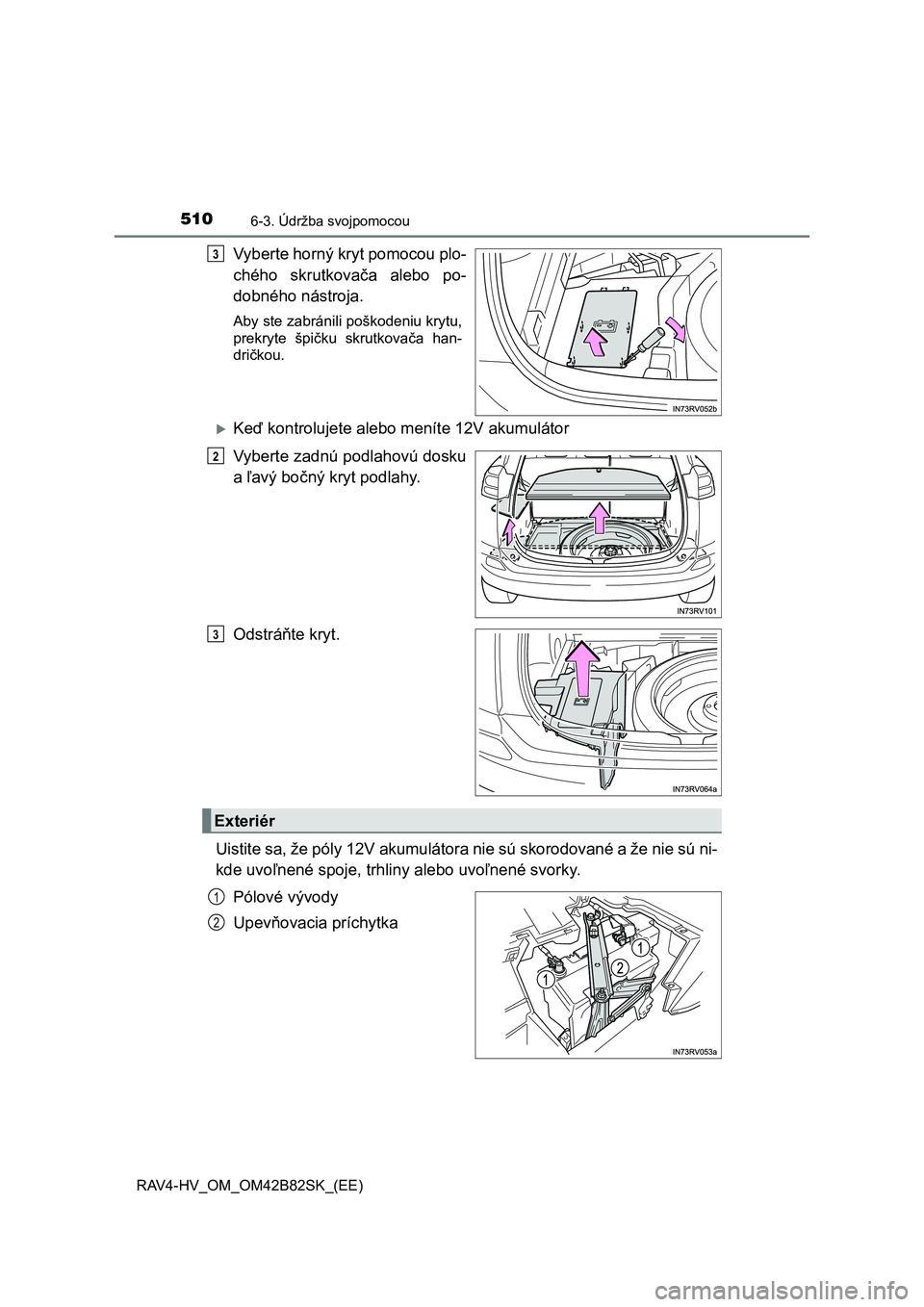

Vyberte horný kryt pomocou plo-
chého skrutkovača alebo po-
dobného nástroja.
Aby ste zabránili poškodeniu krytu,
prekryte špičku skrutkovača han-
dričkou.
Keď kontrolujete alebo meníte 12V akumulátor
Vyberte zadnú podlahovú dosku
a ľavý bočný kryt podlahy.
Odstráňte kryt.
Uistite sa, že póly 12V akumulátora nie sú skorodované a že nie sú ni-
kde uvoľnené spoje, trhliny alebo uvoľnené svorky.
Pólové vývody
Upevňovacia príchytka
3
2
3
Exteriér
1
2
