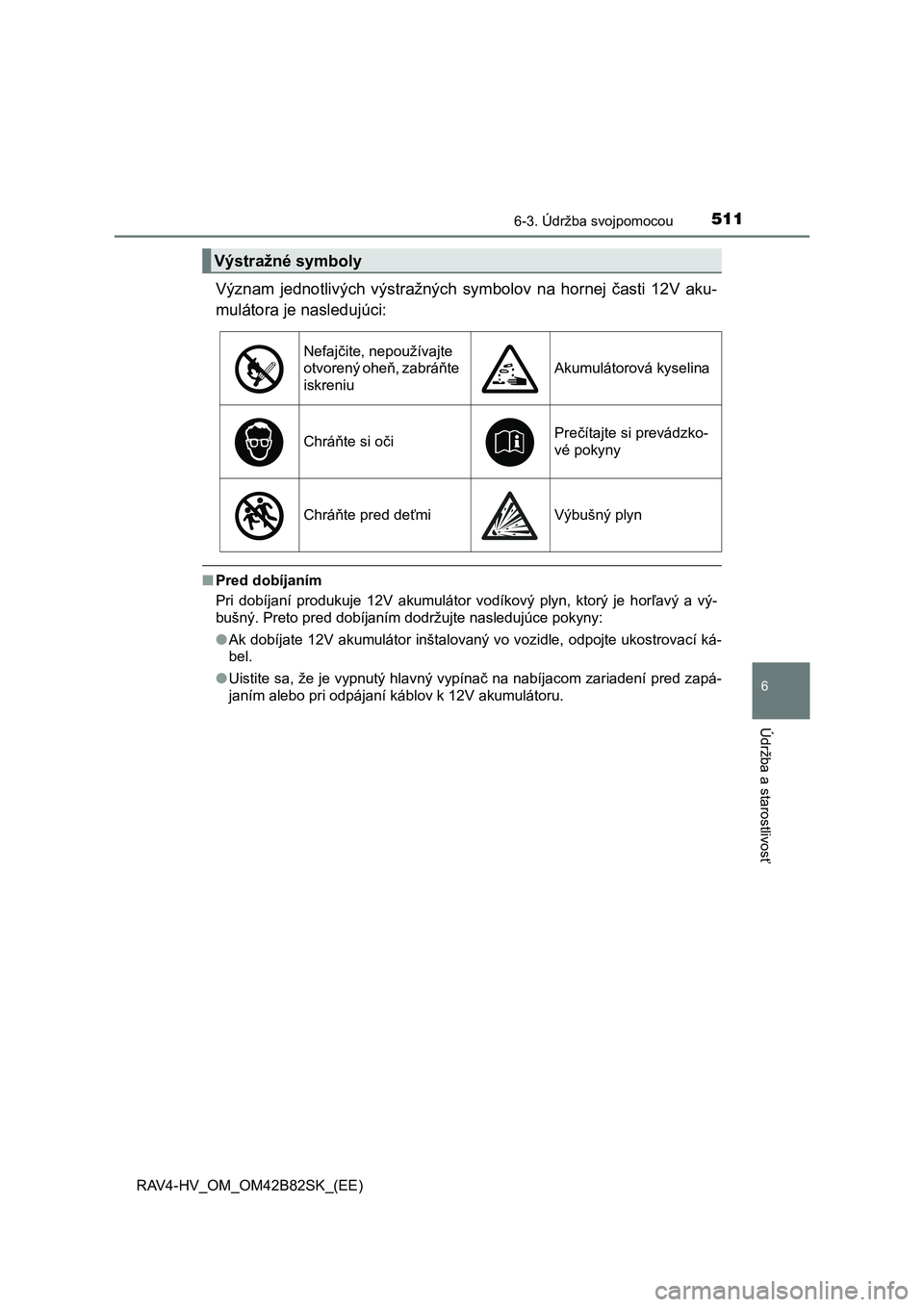

Page 511 of 688

5116-3. Údržba svojpomocou
RAV4-HV_OM_OM42B82SK_(EE)
6
Údržba a starostlivosť
Význam jednotlivých výstražných symbolov na hornej časti 12V aku-
mulátora je nasledujúci:
■Pred dobíjaním
Pri dobíjaní produkuje 12V akumulátor vodíkový plyn, ktorý je horľavý a vý-
<0045005800e3005100ea00110003003300550048005700520003005300550048004700030047005200450074004d00440051007400500003004700520047005500e50058004d005700480003005100440056004f004800470058004d007e00460048000300
530052004e005c0051005c001d[
●Ak dobíjate 12V akumulátor inštalovaný vo vozidle, odpojte ukostrovací ká-
bel.
●Uistite sa, že je vypnutý hlavný vypínač na nabíjacom zariadení pred zapá-
janím alebo pri odpájaní káblov k 12V akumulátoru.
Výstražné symboly
Nefajčite, nepoužívajte
otvorený oheň, zabráňte
iskreniu
Akumulátorová kyselina
Chráňte si očiPrečítajte si prevádzko-
vé pokyny
Chráňte pred deťmiVýbušný plyn

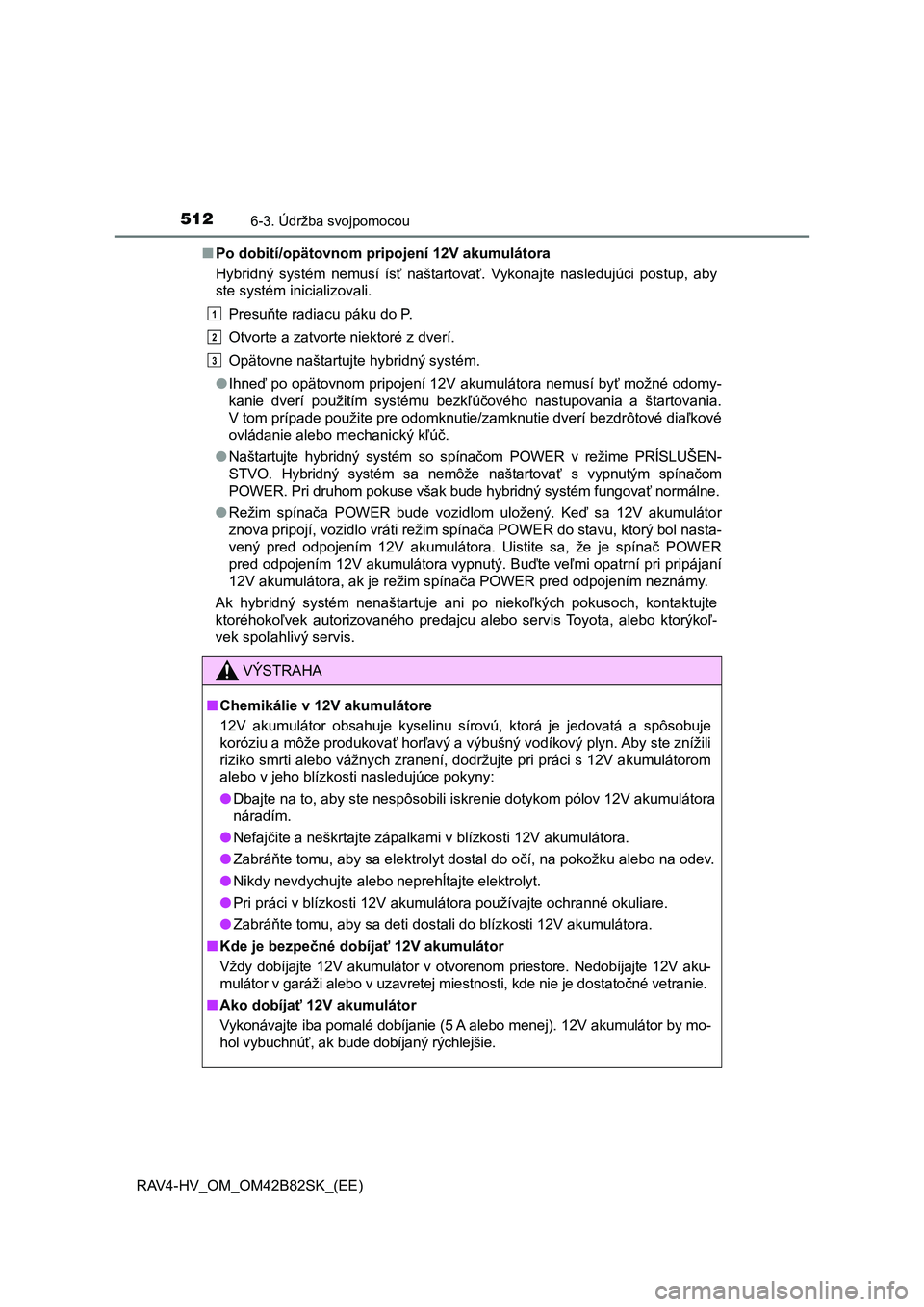

Page 512 of 688

5126-3. Údržba svojpomocou
RAV4-HV_OM_OM42B82SK_(EE)■Po dobití/opätovnom pripojení 12V akumulátora
Hybridný systém nemusí ísť naštartovať. Vykonajte nasledujúci postup, aby
ste systém inicializovali.
Presuňte radiacu páku do P.
Otvorte a zatvorte niektoré z dverí.
Opätovne naštartujte hybridný systém.
●Ihneď po opätovnom pripojení 12V akumulátora nemusí byť možné odomy-
kanie dverí použitím systému bezkľúčového nastupovania a štartovania.
V tom prípade použite pre odomknutie/zamknutie dverí bezdrôtové diaľkové
ovládanie alebo mechanický kľúč.
●Naštartujte hybridný systém so spínačom POWER v režime PRÍSLUŠEN-
STVO. Hybridný systém sa nemôže naštartovať s vypnutým spínačom
POWER. Pri druhom pokuse však bude hybridný systém fungovať normálne.
●Režim spínača POWER bude vozidlom uložený. Keď sa 12V akumulátor
znova pripojí, vozidlo vráti režim spínača POWER do stavu, ktorý bol nasta-
vený pred odpojením 12V akumulátora. Uistite sa, že je spínač POWER
pred odpojením 12V akumulátora vypnutý. Buďte veľmi opatrní pri pripájaní
<00140015003900030044004e005800500058004f00690057005200550044000f00030044004e0003004d004800030055004800e5004c005000030056005300740051004400fe0044000300330032003a002800350003005300550048004700030052004700
530052004d0048005100740050000300510048005d00510069[my.
Ak hybridný systém nenaštartuje ani po niekoľkých pokusoch, kontaktujte
ktoréhokoľvek autorizovaného predajcu alebo servis Toyota, alebo ktorýkoľ-
vek spoľahlivý servis.
VÝSTRAHA
■Chemikálie v 12V akumulátore
12V akumulátor obsahuje kyselinu sírovú, ktorá je jedovatá a spôsobuje
koróziu a môže produkovať horľavý a výbušný vodíkový plyn. Aby ste znížili
riziko smrti alebo vážnych zranení, dodržujte pri práci s 12V akumulátorom
alebo v jeho blízkosti nasledujúce pokyny:
●Dbajte na to, aby ste nespôsobili iskrenie dotykom pólov 12V akumulátora
náradím.
●Nefajčite a neškrtajte zápalkami v blízkosti 12V akumulátora.
●Zabráňte tomu, aby sa elektrolyt dostal do očí, na pokožku alebo na odev.
●Nikdy nevdychujte alebo neprehĺtajte elektrolyt.
●Pri práci v blízkosti 12V akumulátora používajte ochranné okuliare.
●<003d004400450055006901160057004800030057005200500058000f000300440045005c0003005600440003004700480057004c000300470052005600570044004f004c00030047005200030045004f0074005d004e005200560057004c00030014001500
3900030044004e005800500058004f00690057005200550044[.
■Kde je bezpečné dobíjať 12V akumulátor
Vždy dobíjajte 12V akumulátor v otvorenom priestore. Nedobíjajte 12V aku-
mulátor v garáži alebo v uzavretej miestnosti, kde nie je dostatočné vetranie.
■Ako dobíjať 12V akumulátor
Vykonávajte iba pomalé dobíjanie (5 A alebo menej). 12V akumulátor by mo-
hol vybuchnúť, ak bude dobíjaný rýchlejšie.
1
2
3

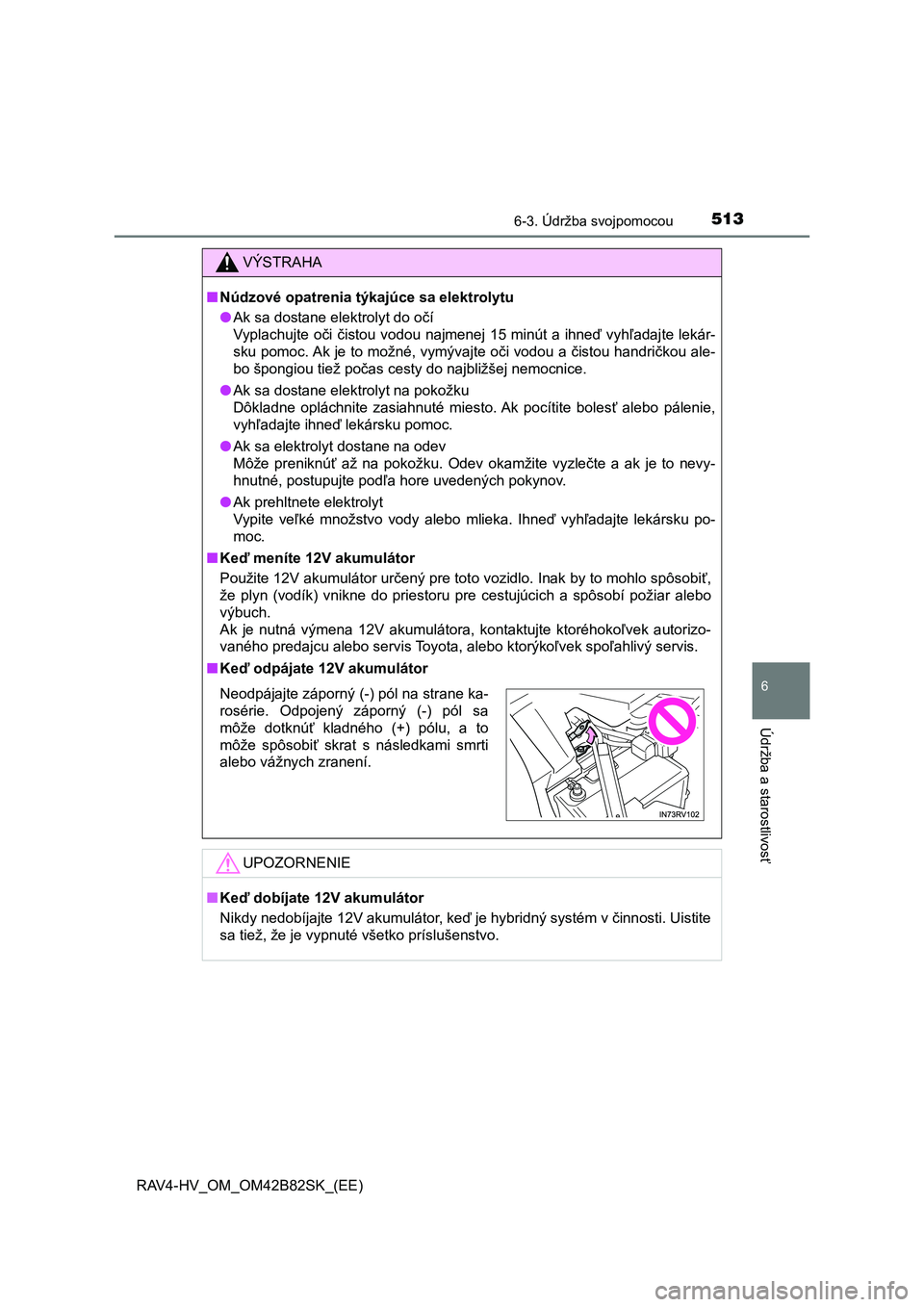

Page 513 of 688

5136-3. Údržba svojpomocou
RAV4-HV_OM_OM42B82SK_(EE)
6
Údržba a starostlivosť
VÝSTRAHA
■Núdzové opatrenia týkajúce sa elektrolytu
●Ak sa dostane elektrolyt do očí
Vyplachujte oči čistou vodou najmenej 15 minút a ihneď vyhľadajte lekár-
sku pomoc. Ak je to možné, vymývajte oči vodou a čistou handričkou ale-
bo špongiou tiež počas cesty do najbližšej nemocnice.
●Ak sa dostane elektrolyt na pokožku
Dôkladne opláchnite zasiahnuté miesto. Ak pocítite bolesť alebo pálenie,
vyhľadajte ihneď lekársku pomoc.
●Ak sa elektrolyt dostane na odev
Môže preniknúť až na pokožku. Odev okamžite vyzlečte a ak je to nevy-
hnutné, postupujte podľa hore uvedených pokynov.
●Ak prehltnete elektrolyt
Vypite veľké množstvo vody alebo mlieka. Ihneď vyhľadajte lekársku po-
moc.
■Keď meníte 12V akumulátor
Použite 12V akumulátor určený pre toto vozidlo. Inak by to mohlo spôsobiť,
že plyn (vodík) vnikne do priestoru pre cestujúcich a spôsobí požiar alebo
výbuch.
Ak je nutná výmena 12V akumulátora, kontaktujte ktoréhokoľvek autorizo-
vaného predajcu alebo servis Toyota, alebo ktorýkoľvek spoľahlivý servis.
■Keď odpájate 12V akumulátor
UPOZORNENIE
■Keď dobíjate 12V akumulátor
Nikdy nedobíjajte 12V akumulátor, keď je hybridný systém v činnosti. Uistite
sa tiež, že je vypnuté všetko príslušenstvo.
Neodpájajte záporný (-) pól na strane ka-
rosérie. Odpojený záporný (-) pól sa
môže dotknúť kladného (+) pólu, a to
môže spôsobiť skrat s následkami smrti
alebo vážnych zranení.

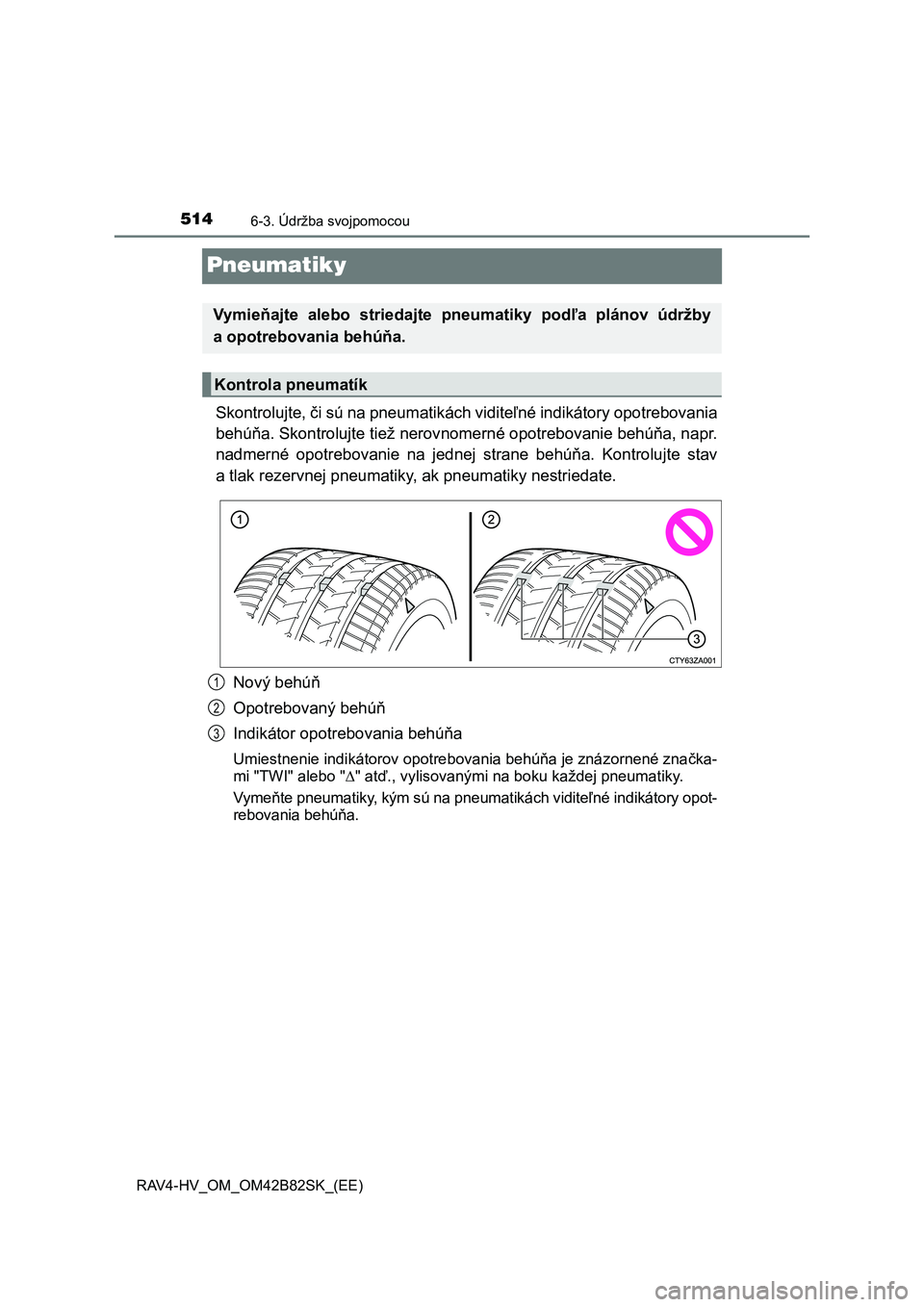

Page 514 of 688

5146-3. Údržba svojpomocou
RAV4-HV_OM_OM42B82SK_(EE)
Pneumatiky
Skontrolujte, či sú na pneumatikách viditeľné indikátory opotrebovania
behúňa. Skontrolujte tiež nerovnomerné opotrebovanie behúňa, napr.
nadmerné opotrebovanie na jednej strane behúňa. Kontrolujte stav
a tlak rezervnej pneumatiky, ak pneumatiky nestriedate.
Nový behúň
Opotrebovaný behúň
Indikátor opotrebovania behúňa
Umiestnenie indikátorov opotrebovania behúňa je znázornené značka-
mi "TWI" alebo "" atď., vylisovanými na boku každej pneumatiky.
Vymeňte pneumatiky, kým sú na pneumatikách viditeľné indikátory opot-
rebovania behúňa.
Vymieňajte alebo striedajte pneumatiky podľa plánov údržby
a opotrebovania behúňa.
Kontrola pneumatík
1
2
3

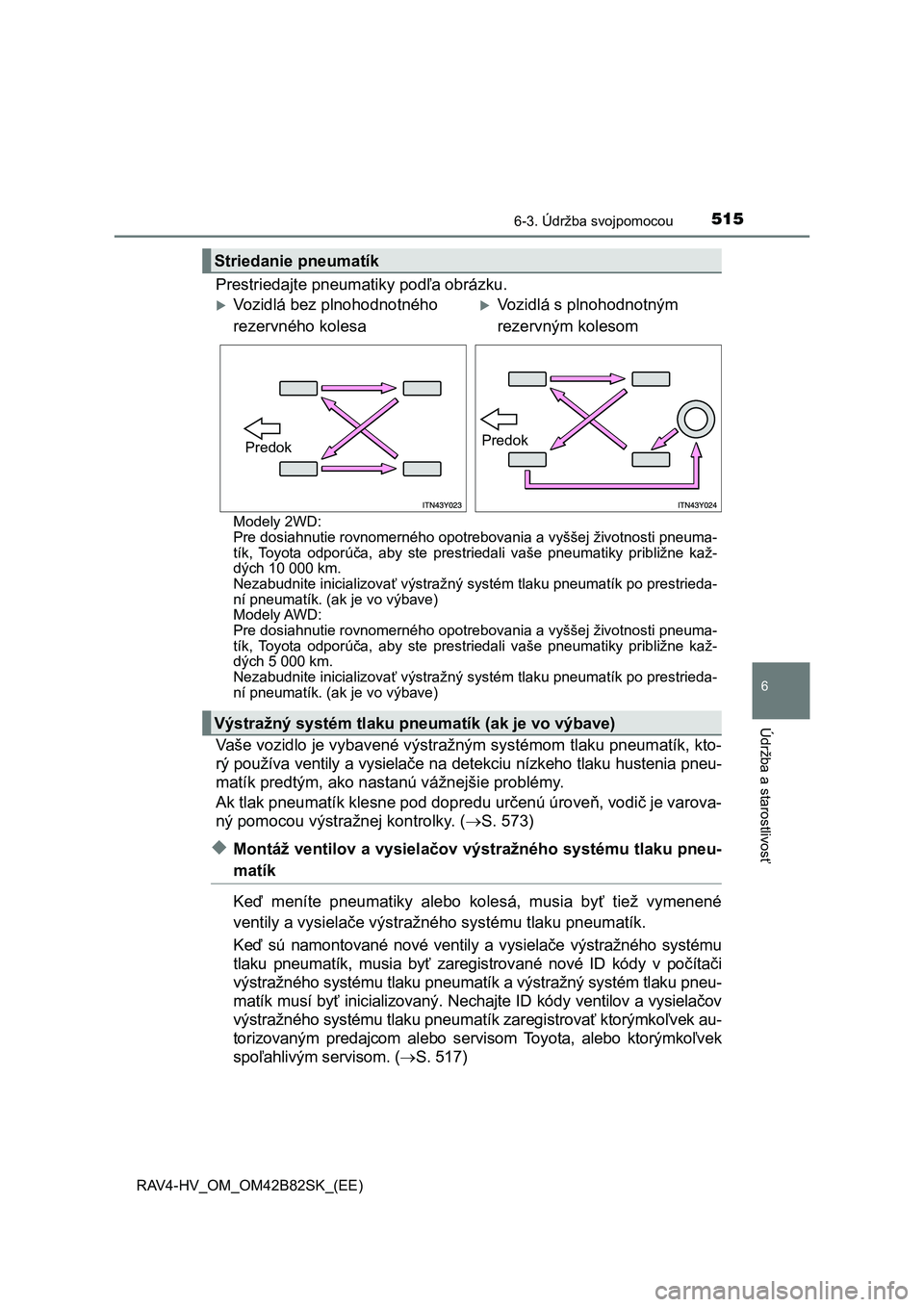

Page 515 of 688

5156-3. Údržba svojpomocou
RAV4-HV_OM_OM42B82SK_(EE)
6
Údržba a starostlivosť
Prestriedajte pneumatiky podľa obrázku.
Modely 2WD:
Pre dosiahnutie rovnomerného opotrebovania a vyššej životnosti pneuma-
tík, Toyota odporúča, aby ste prestriedali vaše pneumatiky približne kaž-
dých 10 000 km.
Nezabudnite inicializovať výstražný systém tlaku pneumatík po prestrieda-
ní pneumatík. (ak je vo výbave)
Modely AWD:
Pre dosiahnutie rovnomerného opotrebovania a vyššej životnosti pneuma-
tík, Toyota odporúča, aby ste prestriedali vaše pneumatiky približne kaž-
dých 5 000 km.
Nezabudnite inicializovať výstražný systém tlaku pneumatík po prestrieda-
ní pneumatík. (ak je vo výbave)
Vaše vozidlo je vybavené výstražným systémom tlaku pneumatík, kto-
rý používa ventily a vysielače na detekciu nízkeho tlaku hustenia pneu-
matík predtým, ako nastanú vážnejšie problémy.
Ak tlak pneumatík klesne pod dopredu určenú úroveň, vodič je varova-
ný pomocou výstražnej kontrolky. (S. 573)
◆Montáž ventilov a vysielačov výstražného systému tlaku pneu-
matík
Keď meníte pneumatiky alebo kolesá, musia byť tiež vymenené
ventily a vysielače výstražného systému tlaku pneumatík.
Keď sú namontované nové ventily a vysielače výstražného systému
tlaku pneumatík, musia byť zaregistrované nové ID kódy v počítači
výstražného systému tlaku pneumatík a výstražný systém tlaku pneu-
matík musí byť inicializovaný. Nechajte ID kódy ventilov a vysielačov
výstražného systému tlaku pneumatík zaregistrovať ktorýmkoľvek au-
torizovaným predajcom alebo servisom Toyota, alebo ktorýmkoľvek
spoľahlivým servisom. (S. 517)
Striedanie pneumatík
Vozidlá bez plnohodnotného
rezervného kolesaVozidlá s plnohodnotným
rezervným kolesom
Výstražný systém tlaku pneumatík (ak je vo výbave)
PredokPredok
Page 516 of 688

5166-3. Údržba svojpomocou
RAV4-HV_OM_OM42B82SK_(EE)

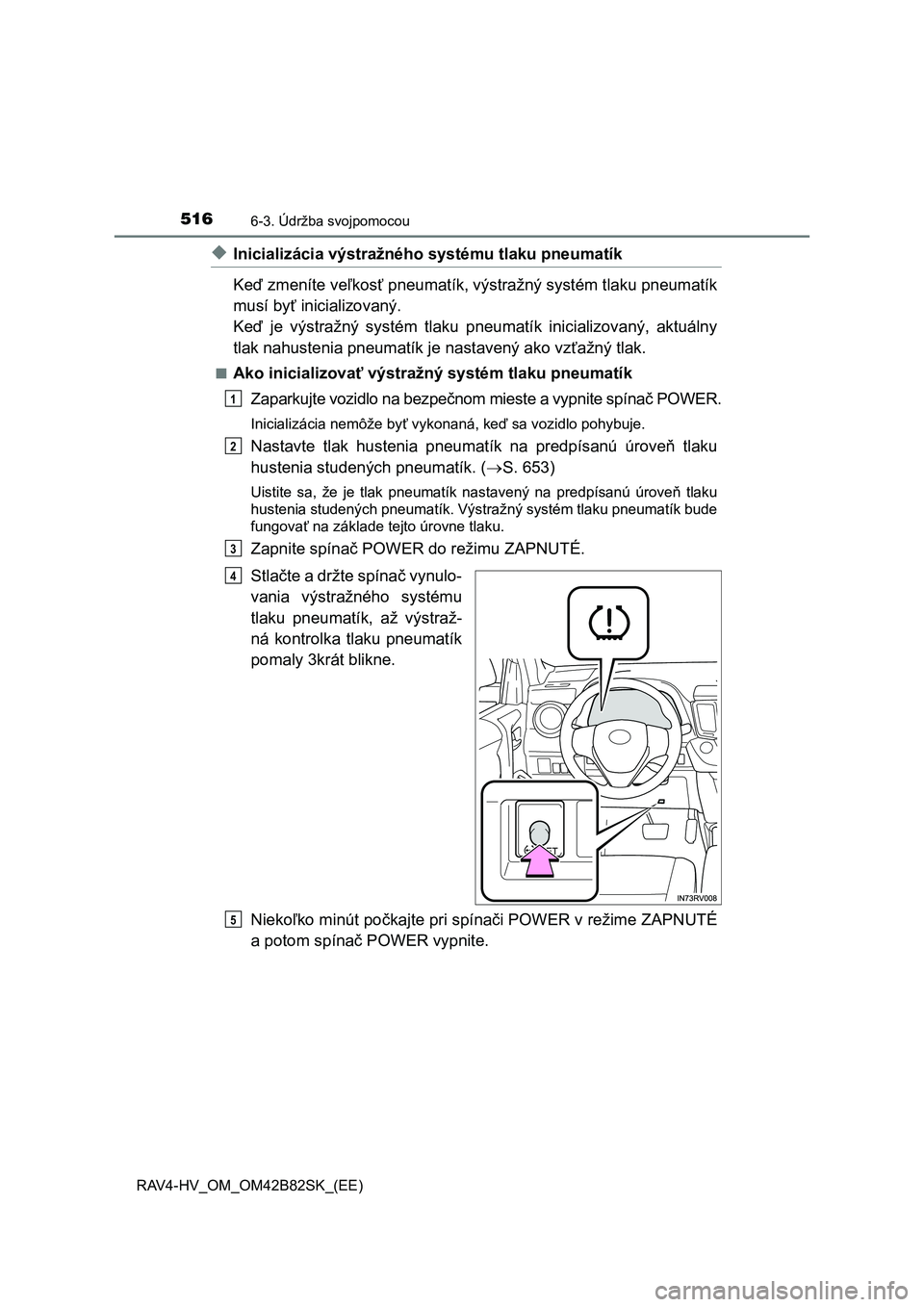

◆Inicializácia výstražného systému tlaku pneumatík
Keď zmeníte veľkosť pneumatík, výstražný systém tlaku pneumatík
musí byť inicializovaný.
Keď je výstražný systém tlaku pneumatík inicializovaný, aktuálny
tlak nahustenia pneumatík je nastavený ako vzťažný tlak.
■Ako inicializovať výstražný systém tlaku pneumatík
Zaparkujte vozidlo na bezpečnom mieste a vypnite spínač POWER.
Inicializácia nemôže byť vykonaná, keď sa vozidlo pohybuje.
Nastavte tlak hustenia pneumatík na predpísanú úroveň tlaku
hustenia studených pneumatík. (S. 653)
Uistite sa, že je tlak pneumatík nastavený na predpísanú úroveň tlaku
hustenia studených pneumatík. Výstražný systém tlaku pneumatík bude
fungovať na základe tejto úrovne tlaku.
Zapnite spínač POWER do režimu ZAPNUTÉ.
Stlačte a držte spínač vynulo-
vania výstražného systému
tlaku pneumatík, až výstraž-
ná kontrolka tlaku pneumatík
pomaly 3krát blikne.
Niekoľko minút počkajte pri spínači POWER v režime ZAPNUTÉ
a potom spínač POWER vypnite.
1
2
3
4
5
Page 517 of 688

5176-3. Údržba svojpomocou
RAV4-HV_OM_OM42B82SK_(EE)
6
Údržba a starostlivosť

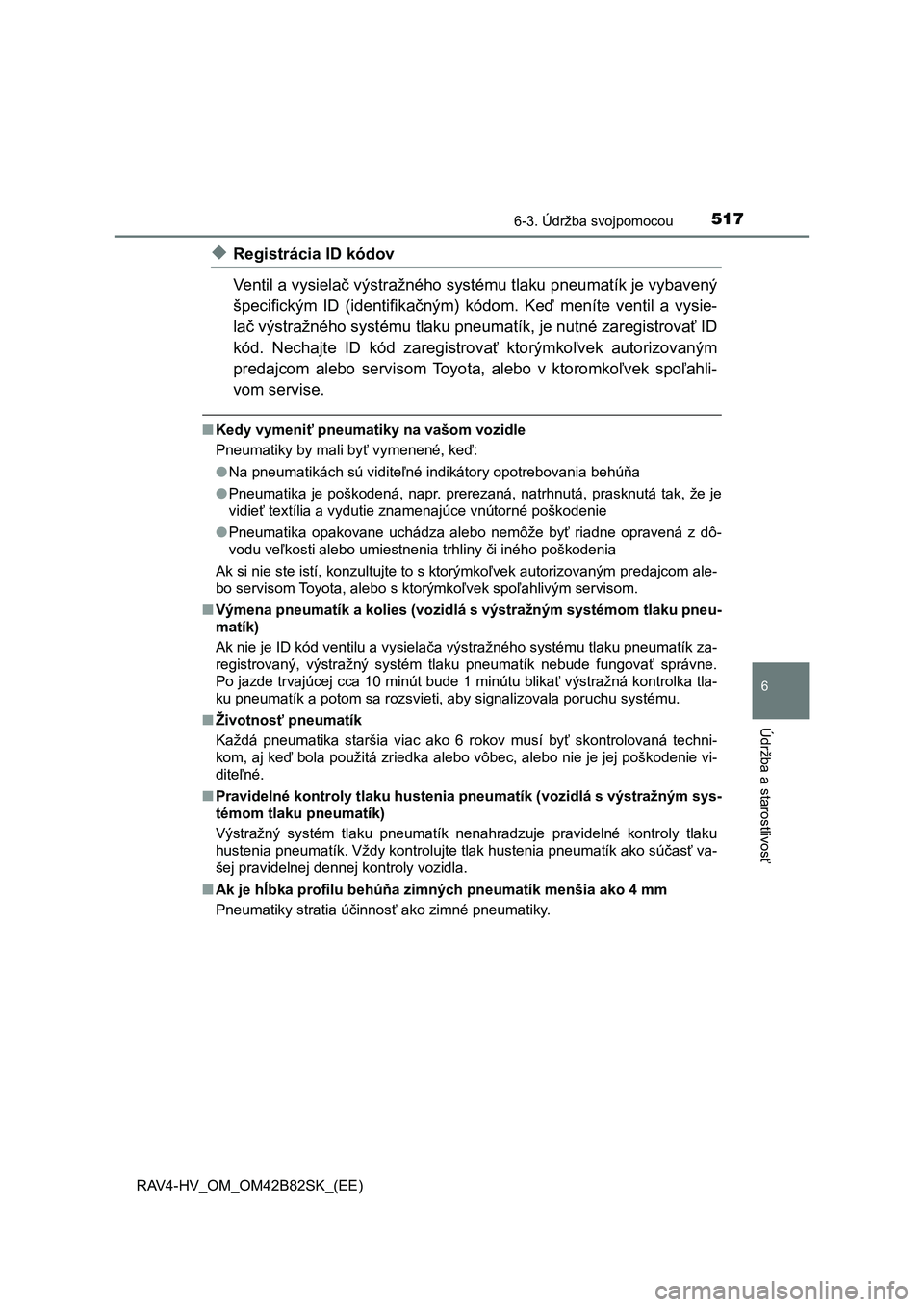

◆Registrácia ID kódov
Ventil a vysielač výstražného systému tlaku pneumatík je vybavený
špecifickým ID (identifikačným) kódom. Keď meníte ventil a vysie-
lač výstražného systému tlaku pneumatík, je nutné zaregistrovať ID
kód. Nechajte ID kód zaregistrovať ktorýmkoľvek autorizovaným
predajcom alebo servisom Toyota, alebo v ktoromkoľvek spoľahli-
vom servise.
■Kedy vymeniť pneumatiky na vašom vozidle
Pneumatiky by mali byť vymenené, keď:
●<0031004400030053005100480058005000440057004c004e00690046004b00030056007e00030059004c0047004c005700480110005100700003004c00510047004c004e0069005700520055005c0003005200530052005700550048004500520059004400
51004c0044000300450048004b007e01160044[
●Pneumatika je poškodená, napr. prerezaná, natrhnutá, prasknutá tak, že je
<0059004c0047004c00480122000300570048005b00570074004f004c00440003004400030059005c004700580057004c00480003005d005100440050004800510044004d007e00460048000300590051007e0057005200550051007000030053005200e300
4e0052004700480051004c0048[
●Pneumatika opakovane uchádza alebo nemôže byť riadne opravená z dô-
<00590052004700580003005900480110004e005200560057004c00030044004f004800450052000300580050004c004800560057005100480051004c0044000300570055004b004f004c0051005c000300fe004c0003004c00510070004b00520003005300
5200e3004e0052004700480051004c0044[
Ak si nie ste istí, konzultujte to s ktorýmkoľvek autorizovaným predajcom ale-
bo servisom Toyota, alebo s ktorýmkoľvek spoľahlivým servisom.
■Výmena pneumatík a kolies (vozidlá s výstražným systémom tlaku pneu-
matík)
Ak nie je ID kód ventilu a vysielača výstražného systému tlaku pneumatík za-
registrovaný, výstražný systém tlaku pneumatík nebude fungovať správne.
Po jazde trvajúcej cca 10 minút bude 1 minútu blikať výstražná kontrolka tla-
ku pneumatík a potom sa rozsvieti, aby signalizovala poruchu systému.
■Životnosť pneumatík
Každá pneumatika staršia viac ako 6 rokov musí byť skontrolovaná techni-
kom, aj keď bola použitá zriedka alebo vôbec, alebo nie je jej poškodenie vi-
diteľné.
■Pravidelné kontroly tlaku hustenia pneumatík (vozidlá s výstražným sys-
témom tlaku pneumatík)
Výstražný systém tlaku pneumatík nenahradzuje pravidelné kontroly tlaku
hustenia pneumatík. Vždy kontrolujte tlak hustenia pneumatík ako súčasť va-
šej pravidelnej dennej kontroly vozidla.
■Ak je hĺbka profilu behúňa zimných pneumatík menšia ako 4 mm
Pneumatiky stratia účinnosť ako zimné pneumatiky.

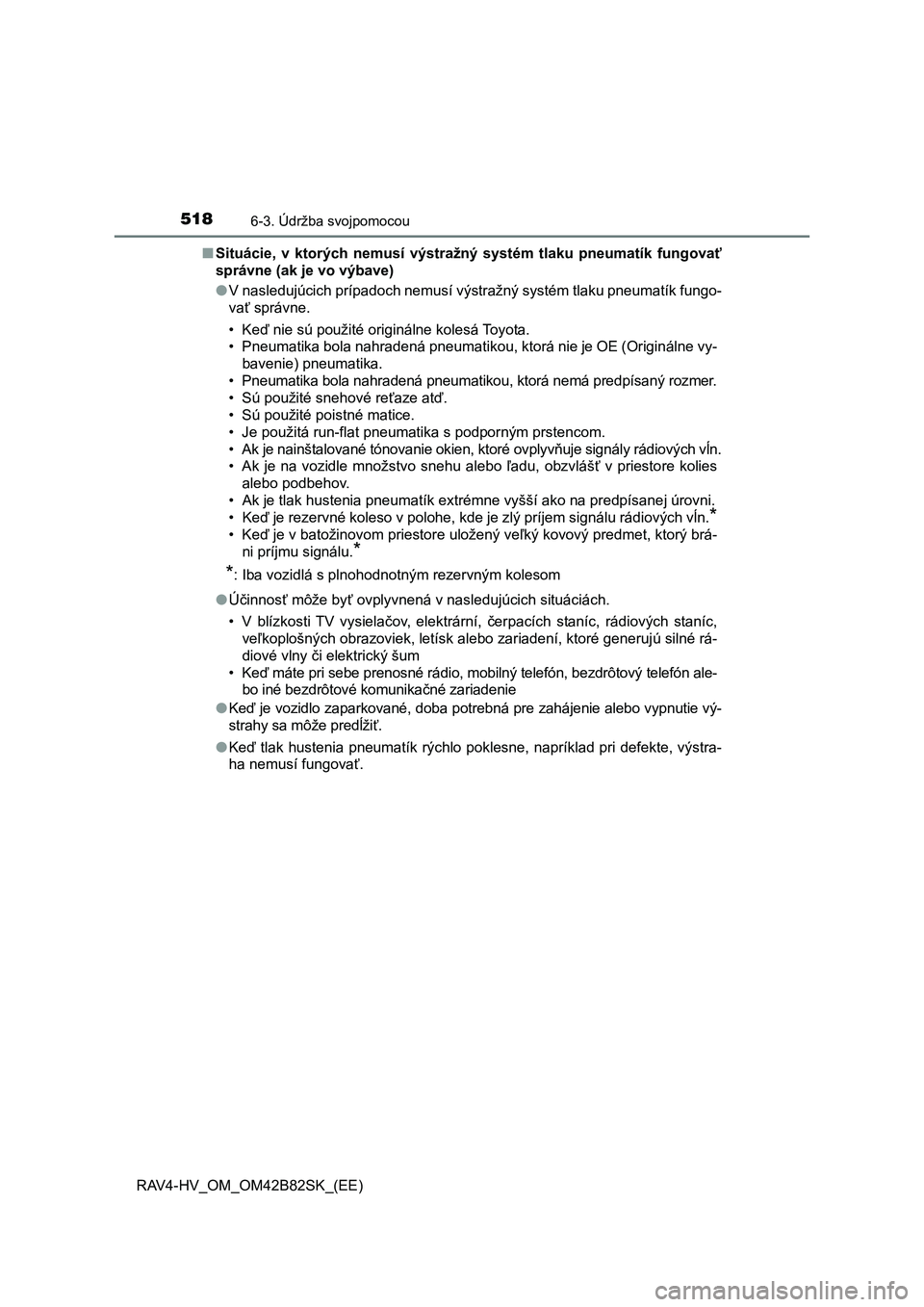

Page 518 of 688

5186-3. Údržba svojpomocou
RAV4-HV_OM_OM42B82SK_(EE)■Situácie, v ktorých nemusí výstražný systém tlaku pneumatík fungovať
správne (ak je vo výbave)
●V nasledujúcich prípadoch nemusí výstražný systém tlaku pneumatík fungo-
vať správne.
• Keď nie sú použité originálne kolesá Toyota.
• Pneumatika bola nahradená pneumatikou, ktorá nie je OE (Originálne vy-
bavenie) pneumatika.
• Pneumatika bola nahradená pneumatikou, ktorá nemá predpísaný rozmer.
• Sú použité snehové reťaze atď.
• Sú použité poistné matice.
• Je použitá run-flat pneumatika s podporným prstencom.
• Ak je nainštalované tónovanie okien, ktoré ovplyvňuje signály rádiových vĺn.
• Ak je na vozidle množstvo snehu alebo ľadu, obzvlášť v priestore kolies
alebo podbehov.
• Ak je tlak hustenia pneumatík extrémne vyšší ako na predpísanej úrovni.
• Keď je rezervné koleso v polohe, kde je zlý príjem signálu rádiových vĺn.
*
• Keď je v batožinovom priestore uložený veľký kovový predmet, ktorý brá-
ni príjmu signálu.
*
*
: Iba vozidlá s plnohodnotným rezervným kolesom
●<00d200fe004c0051005100520056012200030050007b00e5004800030045005c01220003005200590053004f005c00590051004800510069000300590003005100440056004f004800470058004d007e0046004c0046004b00030056004c00570058006900
46004c00690046004b0011[
• V blízkosti TV vysielačov, elektrární, čerpacích staníc, rádiových staníc,
veľkoplošných obrazoviek, letísk alebo zariadení, ktoré generujú silné rá-
diové vlny či elektrický šum
• Keď máte pri sebe prenosné rádio, mobilný telefón, bezdrôtový telefón ale-
bo iné bezdrôtové komunikačné zariadenie
●Keď je vozidlo zaparkované, doba potrebná pre zahájenie alebo vypnutie vý-
strahy sa môže predĺžiť.
●Keď tlak hustenia pneumatík rýchlo poklesne, napríklad pri defekte, výstra-
ha nemusí fungovať.
Page 519 of 688

5196-3. Údržba svojpomocou
RAV4-HV_OM_OM42B82SK_(EE)
6
Údržba a starostlivosť

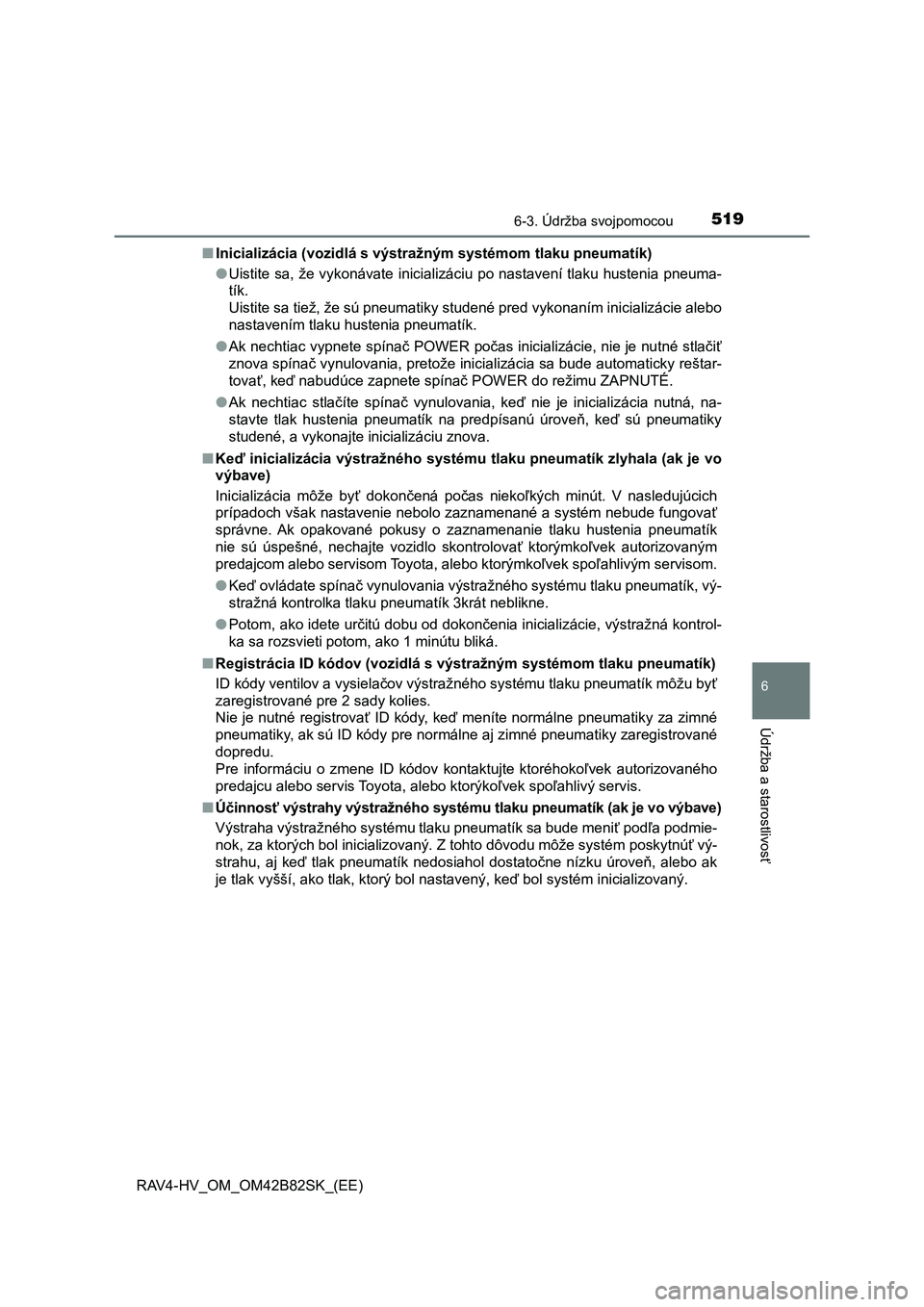

■Inicializácia (vozidlá s výstražným systémom tlaku pneumatík)
●Uistite sa, že vykonávate inicializáciu po nastavení tlaku hustenia pneuma-
tík.
Uistite sa tiež, že sú pneumatiky studené pred vykonaním inicializácie alebo
nastavením tlaku hustenia pneumatík.
●Ak nechtiac vypnete spínač POWER počas inicializácie, nie je nutné stlačiť
znova spínač vynulovania, pretože inicializácia sa bude automaticky reštar-
tovať, keď nabudúce zapnete spínač POWER do režimu ZAPNUTÉ.
●Ak nechtiac stlačíte spínač vynulovania, keď nie je inicializácia nutná, na-
stavte tlak hustenia pneumatík na predpísanú úroveň, keď sú pneumatiky
studené, a vykonajte inicializáciu znova.
■Keď inicializácia výstražného systému tlaku pneumatík zlyhala (ak je vo
výbave)
Inicializácia môže byť dokončená počas niekoľkých minút. V nasledujúcich
prípadoch však nastavenie nebolo zaznamenané a systém nebude fungovať
správne. Ak opakované pokusy o zaznamenanie tlaku hustenia pneumatík
nie sú úspešné, nechajte vozidlo skontrolovať ktorýmkoľvek autorizovaným
predajcom alebo servisom Toyota, alebo ktorýmkoľvek spoľahlivým servisom.
●Keď ovládate spínač vynulovania výstražného systému tlaku pneumatík, vý-
stražná kontrolka tlaku pneumatík 3krát neblikne.
●Potom, ako idete určitú dobu od dokončenia inicializácie, výstražná kontrol-
ka sa rozsvieti potom, ako 1 minútu bliká.
■Registrácia ID kódov (vozidlá s výstražným systémom tlaku pneumatík)
ID kódy ventilov a vysielačov výstražného systému tlaku pneumatík môžu byť
zaregistrované pre 2 sady kolies.
Nie je nutné registrovať ID kódy, keď meníte normálne pneumatiky za zimné
pneumatiky, ak sú ID kódy pre normálne aj zimné pneumatiky zaregistrované
dopredu.
Pre informáciu o zmene ID kódov kontaktujte ktoréhokoľvek autorizovaného
predajcu alebo servis Toyota, alebo ktorýkoľvek spoľahlivý servis.
■Účinnosť výstrahy výstražného systému tlaku pneumatík (ak je vo výbave)
Výstraha výstražného systému tlaku pneumatík sa bude meniť podľa podmie-
nok, za ktorých bol inicializovaný. Z tohto dôvodu môže systém poskytnúť vý-
strahu, aj keď tlak pneumatík nedosiahol dostatočne nízku úroveň, alebo ak
je tlak vyšší, ako tlak, ktorý bol nastavený, keď bol systém inicializovaný.
Page 520 of 688

5206-3. Údržba svojpomocou
RAV4-HV_OM_OM42B82SK_(EE)

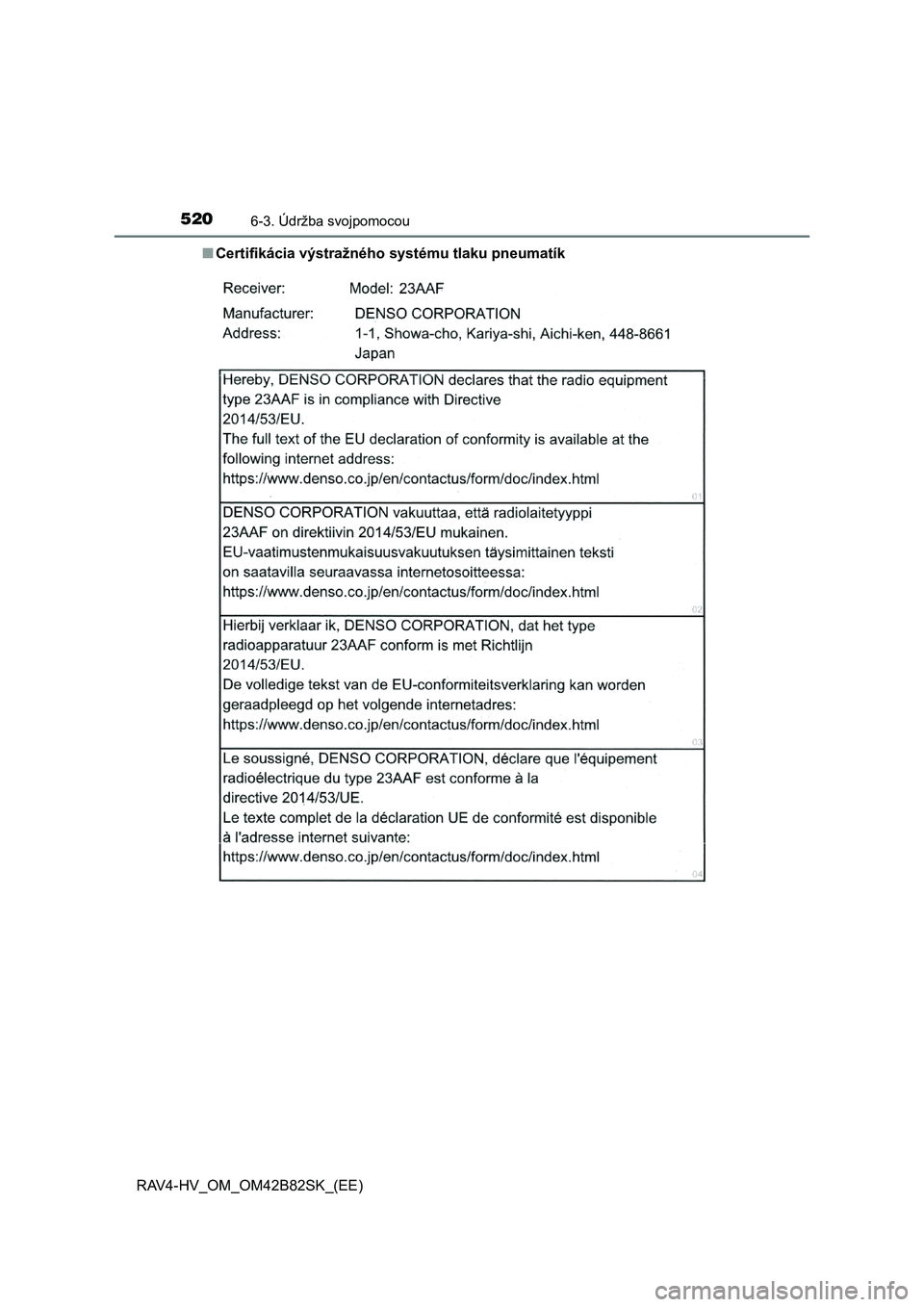

■ Certifikácia výstražného systému tlaku pneumatík
