TOYOTA RAV4 2017 Návod na použitie (in Slovakian)

5516-3. Údržba svojpomocou
RAV4-HV_OM_OM42B82SK_(EE)
6
Údržba a starostlivosť
■Vzadu
■Svetlomety (halogénové svetlomety)
Otočte pätku žiarovky doľava.
Pri stlačení uvoľňovacej po-
istky odpojte konektor.
Zadné smerové svetlo
Cúvacie svetloOsvetlenie evidenčného čísla
Výmena žiaroviek
1
2
3
1
2

5526-3. Údržba svojpomocou
RAV4-HV_OM_OM42B82SK_(EE)
Vymeňte žiarovku.
Natočte 3 jazýčky na žiarovke
proti otvorom a zasuňte ju.
Otočte a zaistite pätku žia-
rovky.
Vyberte pätku žiarovky.
Zakývajte jemne pätkou žiarovky,
aby ste skontrolovali, či nie je
uvoľnená, zapnite svetlomety
a pohľadom overte, že cez otvor
neuniká žiadne svetlo.
3
4
5

5536-3. Údržba svojpomocou
RAV4-HV_OM_OM42B82SK_(EE)
6
Údržba a starostlivosť
■Predné smerové svetlá
Otočte pätku žiarovky doľava.
Vyberte žiarovku.
Pri nasadzovaní uvedený postup otočte.
1
2
3

5546-3. Údržba svojpomocou
RAV4-HV_OM_OM42B82SK_(EE)■
Predné hmlové svetlá (ak sú vo výbave)
Aby ste zaistili dostatok pra-
covného priestoru, otočte vo-
lant na opačnú stranu, ako
kde je žiarovka, ktorú chcete
vymeniť.
Odstráňte 2 skrutky z vložky
blatníku.
Odstráňte príchytku vložky
blatníka a odtiahnite vložku
blatníka.
Pri stlačení uvoľňovacej po-
istky odpojte konektor.
1
2
3
4

5556-3. Údržba svojpomocou
RAV4-HV_OM_OM42B82SK_(EE)
6
Údržba a starostlivosť
Otočte pätku žiarovky doľava.
Nasaďte novú žiarovku.
Natočte 3 jazýčky na žiarovke
proti otvorom a zasuňte ju. Otočte
pätku doprava, aby ste ju upev-
nili.
Nasaďte konektor.
Po nasadení konektora zakývaj-
te jemne pätkou žiarovky, aby ste
skontrolovali, že nie je uvoľne-
ná, zapnite predné hmlové svetlá
a pohľadom overte, že cez otvor
neuniká žiadne svetlo.
Nasaďte späť vložku blatníka
a namontujte príchytku.
Zasuňte príchytku a otočte ju, aby
ste ju zaistili.
5
6
7
8

5566-3. Údržba svojpomocou
RAV4-HV_OM_OM42B82SK_(EE)
Nasaďte späť vložku blatníku
a namontujte skrutky.
Uistite sa, že vložka blatníku je
upevnená k vnútrajšku blatníku.
■
Zadné smerové svetlá
Otvorte zadné dvere a od-
stráňte skrutky a vyberte jed-
notku svetla jej priamym
potiahnutím dozadu zo zadnej
časti vozidla.
Otočte pätku žiarovky doľava.
Vyberte žiarovku.
Pri nasadzovaní uvedený postup otočte.
9
1
2
3
4

5576-3. Údržba svojpomocou
RAV4-HV_OM_OM42B82SK_(EE)
6
Údržba a starostlivosť
■Cúvacie svetlá
Otočte pätku žiarovky doľava.
Vyberte žiarovku.
Pri nasadzovaní uvedený po-
stup otočte.
Po nasadení pätky žiarovky sa
uistite, že je gumový kryt bez-
pečne usadený.
1
2
Gumový
kryt
P

5586-3. Údržba svojpomocou
RAV4-HV_OM_OM42B82SK_(EE)■
Osvetlenie evidenčného čísla
Otvorte zadné dvere a vyber-
te kryt.
Aby ste zabránili poškodeniu,
prekryte špičku skrutkovača han-
dričkou.
Otočte pätku žiarovky doľava.
Vyberte žiarovku.
Pri nasadzovaní uvedený postup otočte.
1
2
Ľavá stranaPravá strana
3
4

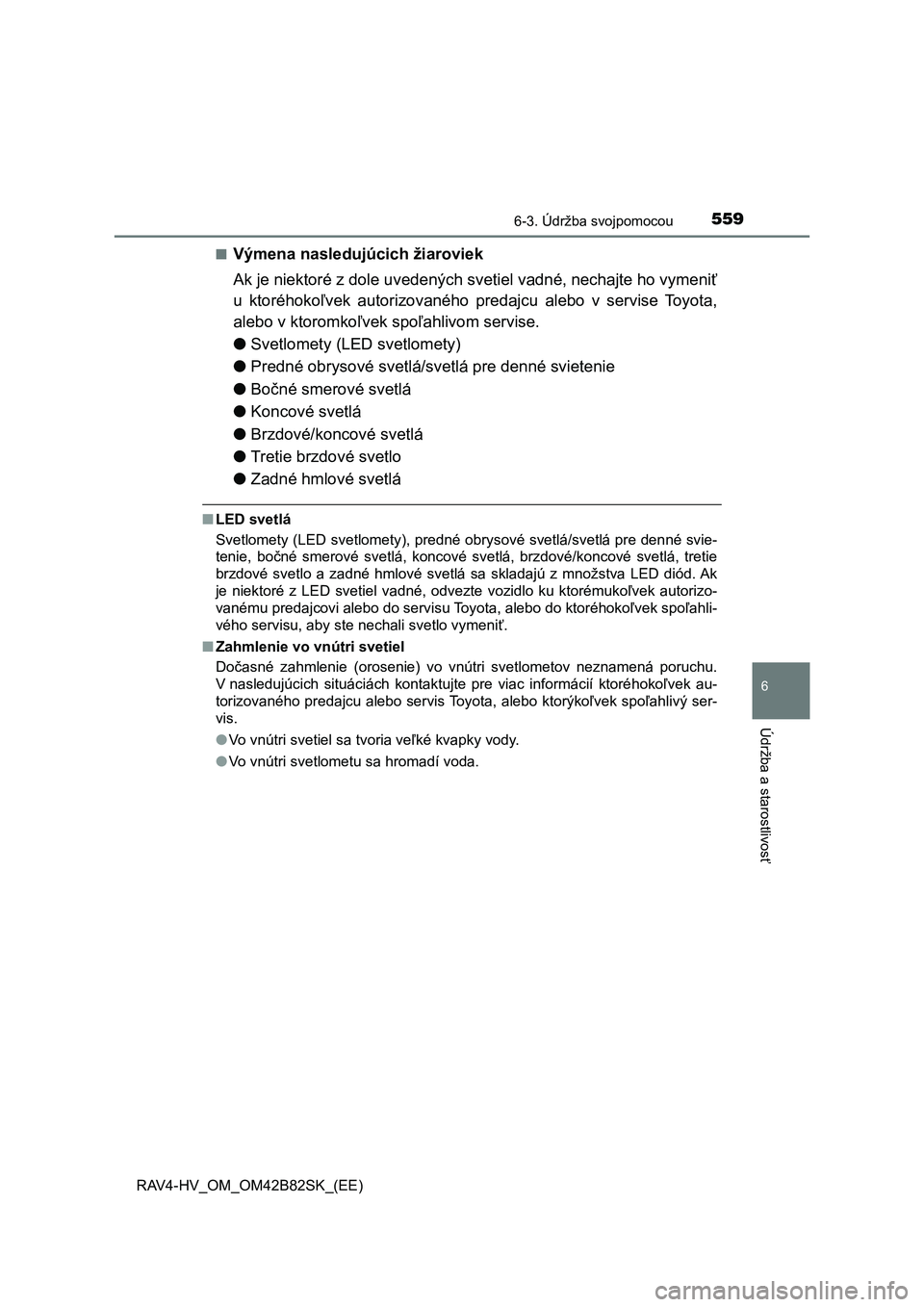

5596-3. Údržba svojpomocou
RAV4-HV_OM_OM42B82SK_(EE)
6
Údržba a starostlivosť
■Výmena nasledujúcich žiaroviek
Ak je niektoré z dole uvedených svetiel vadné, nechajte ho vymeniť
u ktoréhokoľvek autorizovaného predajcu alebo v servise Toyota,
alebo v ktoromkoľvek spoľahlivom servise.
●Svetlomety (LED svetlomety)
●Predné obrysové svetlá/svetlá pre denné svietenie
●Bočné smerové svetlá
●Koncové svetlá
●Brzdové/koncové svetlá
●Tretie brzdové svetlo
●Zadné hmlové svetlá
■LED svetlá
Svetlomety (LED svetlomety), predné obrysové svetlá/svetlá pre denné svie-
tenie, bočné smerové svetlá, koncové svetlá, brzdové/koncové svetlá, tretie
brzdové svetlo a zadné hmlové svetlá sa skladajú z množstva LED diód. Ak
je niektoré z LED svetiel vadné, odvezte vozidlo ku ktorémukoľvek autorizo-
vanému predajcovi alebo do servisu Toyota, alebo do ktoréhokoľvek spoľahli-
vého servisu, aby ste nechali svetlo vymeniť.
■Zahmlenie vo vnútri svetiel
Dočasné zahmlenie (orosenie) vo vnútri svetlometov neznamená poruchu.
V nasledujúcich situáciách kontaktujte pre viac informácií ktoréhokoľvek au-
torizovaného predajcu alebo servis Toyota, alebo ktorýkoľvek spoľahlivý ser-
vis.
●Vo vnútri svetiel sa tvoria veľké kvapky vody.
●Vo vnútri svetlometu sa hromadí voda.

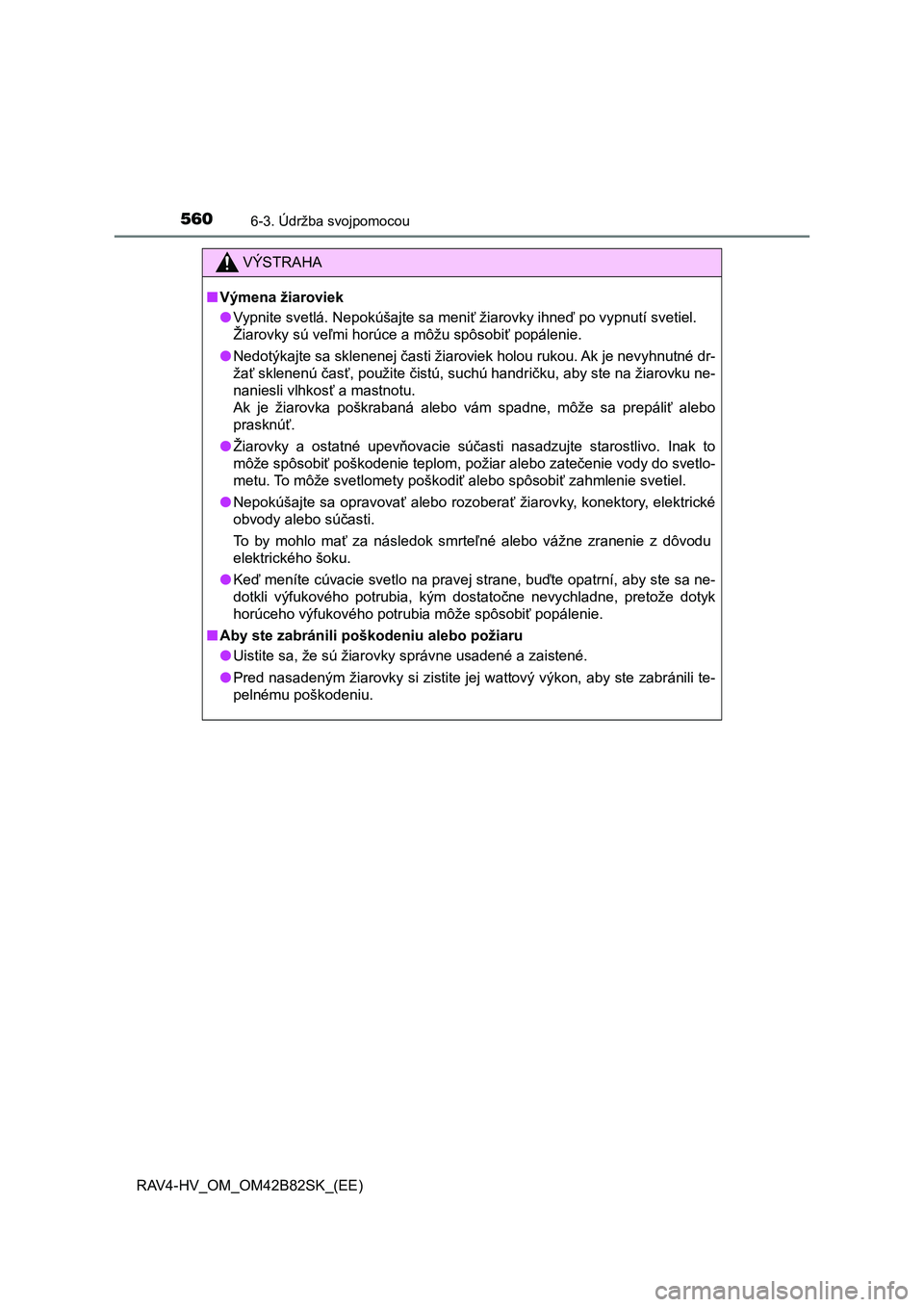

5606-3. Údržba svojpomocou
RAV4-HV_OM_OM42B82SK_(EE)
VÝSTRAHA
■Výmena žiaroviek
●Vypnite svetlá. Nepokúšajte sa meniť žiarovky ihneď po vypnutí svetiel.
Žiarovky sú veľmi horúce a môžu spôsobiť popálenie.
●Nedotýkajte sa sklenenej časti žiaroviek holou rukou. Ak je nevyhnutné dr-
žať sklenenú časť, použite čistú, suchú handričku, aby ste na žiarovku ne-
naniesli vlhkosť a mastnotu.
Ak je žiarovka poškrabaná alebo vám spadne, môže sa prepáliť alebo
prasknúť.
●Žiarovky a ostatné upevňovacie súčasti nasadzujte starostlivo. Inak to
môže spôsobiť poškodenie teplom, požiar alebo zatečenie vody do svetlo-
metu. To môže svetlomety poškodiť alebo spôsobiť zahmlenie svetiel.
●Nepokúšajte sa opravovať alebo rozoberať žiarovky, konektory, elektrické
obvody alebo súčasti.
To by mohlo mať za následok smrteľné alebo vážne zranenie z dôvodu
elektrického šoku.
●Keď meníte cúvacie svetlo na pravej strane, buďte opatrní, aby ste sa ne-
dotkli výfukového potrubia, kým dostatočne nevychladne, pretože dotyk
<004b00520055007e00460048004b00520003005900ea00490058004e005200590070004b00520003005300520057005500580045004c004400030050007b00e50048000300560053007b005600520045004c012200030053005200530069004f0048005100
4c00480011[
■Aby ste zabránili poškodeniu alebo požiaru
●Uistite sa, že sú žiarovky správne usadené a zaistené.
●Pred nasadeným žiarovky si zistite jej wattový výkon, aby ste zabránili te-
pelnému poškodeniu.
