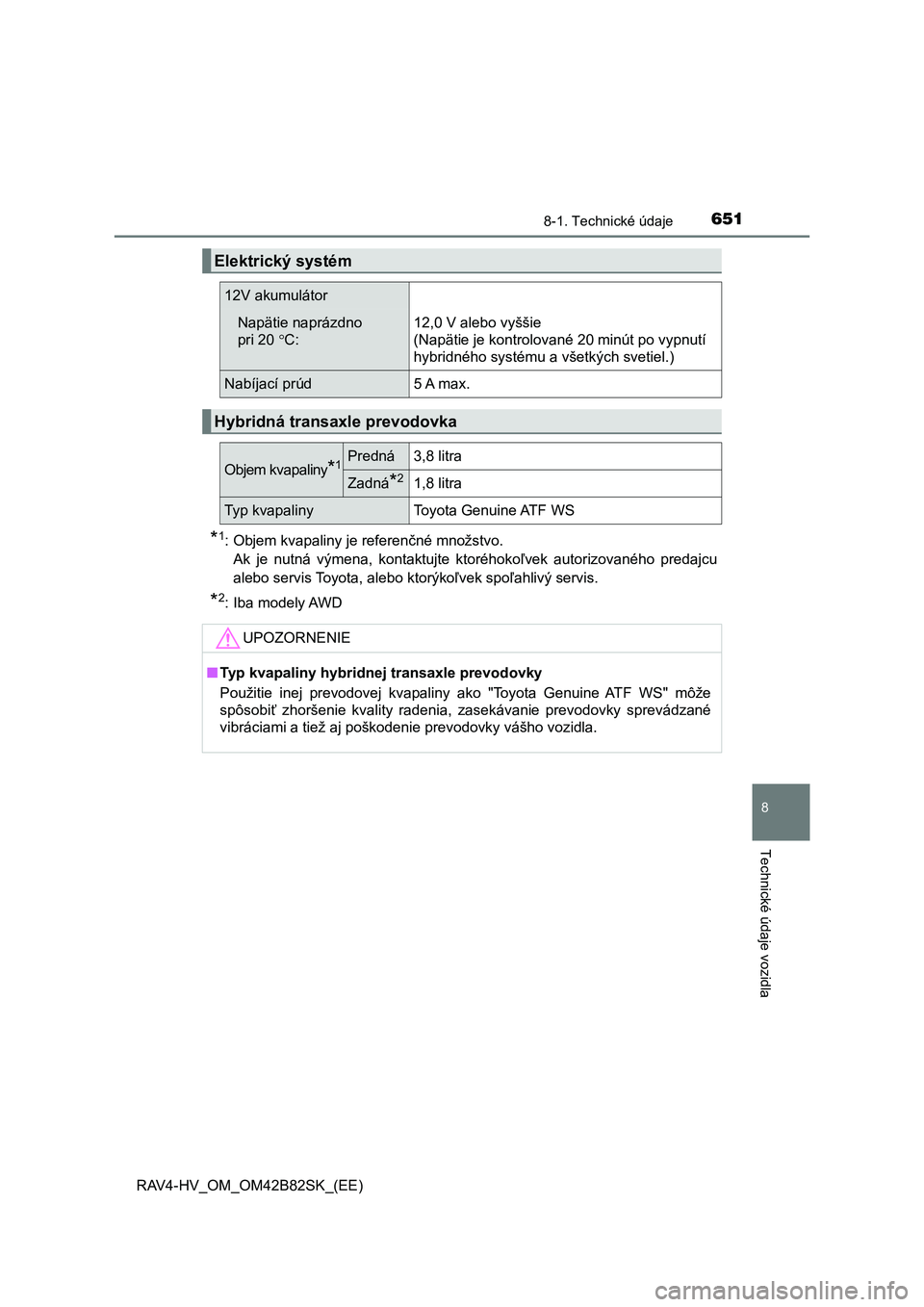

6518-1. Technické údaje
RAV4-HV_OM_OM42B82SK_(EE)
8
Technické údaje vozidla
*1: Objem kvapaliny je referenčné množstvo.
Ak je nutná výmena, kontaktujte ktoréhokoľvek autorizovaného predajcu
alebo servis Toyota, alebo ktorýkoľvek spoľahlivý servis.
*2: Iba modely AWD
Elektrický systém
12V akumulátor
Napätie naprázdno
pri 20 C:12,0 V alebo vyššie
(Napätie je kontrolované 20 minút po vypnutí
hybridného systému a všetkých svetiel.)
Nabíjací prúd5 A max.
Hybridná transaxle prevodovka
Objem kvapaliny*1Predná3,8 litra
Zadná*21,8 litra
Typ kvapalinyToyota Genuine ATF WS
UPOZORNENIE
■Typ kvapaliny hybridnej transaxle prevodovky
Použitie inej prevodovej kvapaliny ako "Toyota Genuine ATF WS" môže
spôsobiť zhoršenie kvality radenia, zasekávanie prevodovky sprevádzané
vibráciami a tiež aj poškodenie prevodovky vášho vozidla.

6528-1. Technické údaje
RAV4-HV_OM_OM42B82SK_(EE)

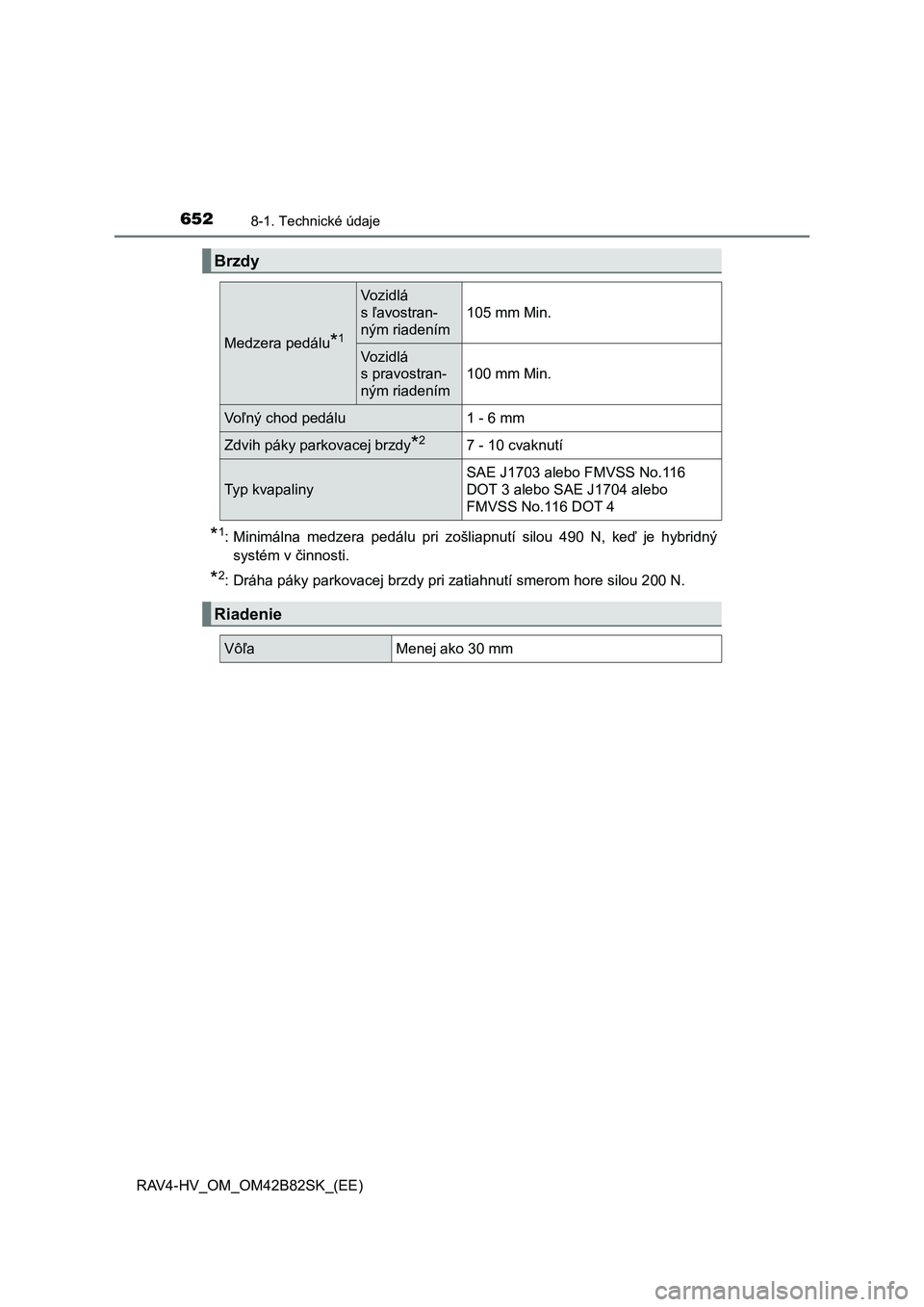

*1: Minimálna medzera pedálu pri zošliapnutí silou 490 N, keď je hybridný
systém v činnosti.
*2: Dráha páky parkovacej brzdy pri zatiahnutí smerom hore silou 200 N.
Brzdy
Medzera pedálu*1
Vozidlá
s ľavostran-
ným riadením
105 mm Min.
Vozidlá
s pravostran-
ným riadením
100 mm Min.
Voľný chod pedálu1 - 6 mm
Zdvih páky parkovacej brzdy*27 - 10 cvaknutí
Typ kvapaliny
SAE J1703 alebo FMVSS No.116
DOT 3 alebo SAE J1704 alebo
FMVSS No.116 DOT 4
Riadenie
VôľaMenej ako 30 mm

6538-1. Technické údaje
RAV4-HV_OM_OM42B82SK_(EE)
8
Technické údaje vozidla

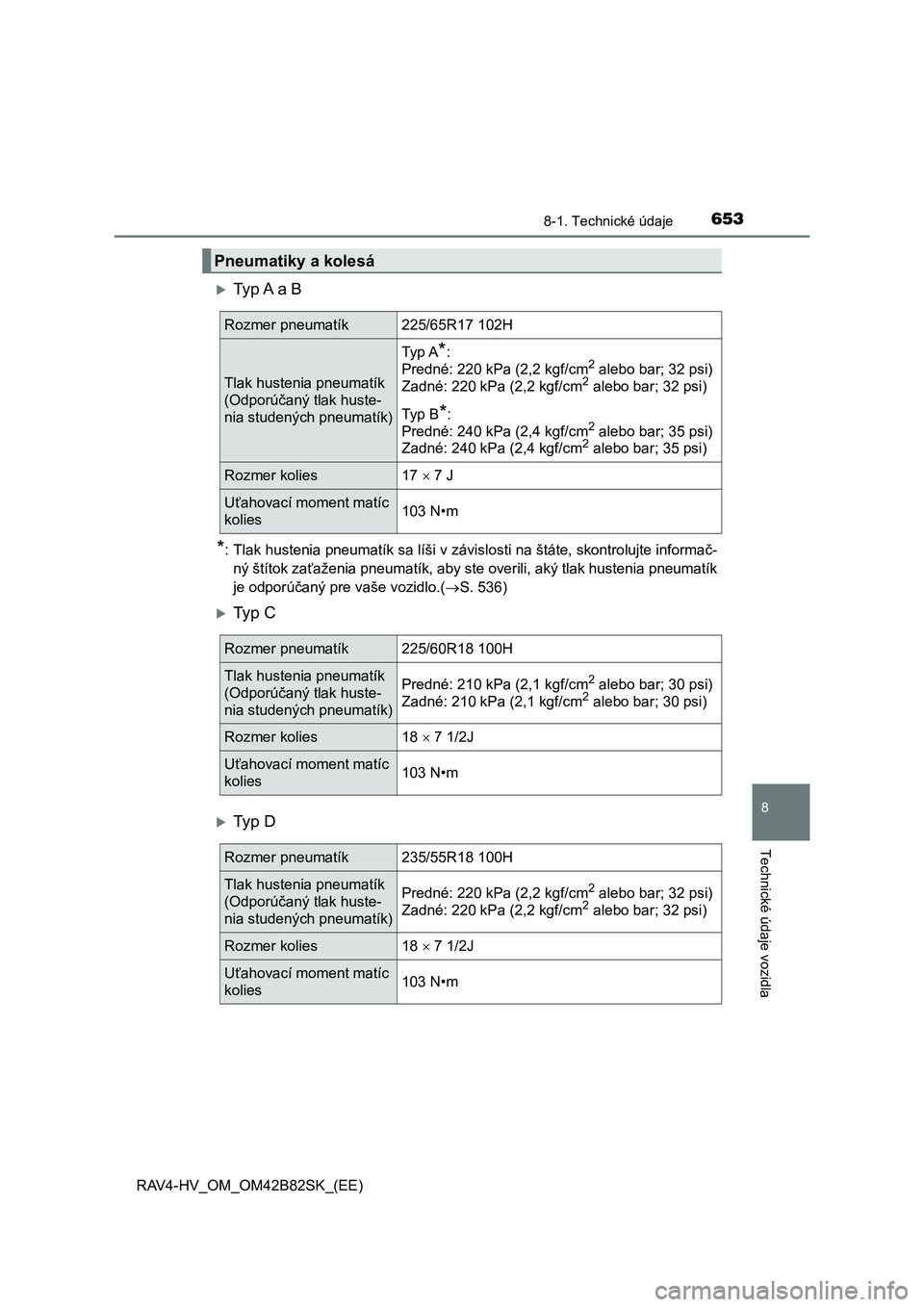

Typ A a B
*: Tlak hustenia pneumatík sa líši v závislosti na štáte, skontrolujte informač-
ný štítok zaťaženia pneumatík, aby ste overili, aký tlak hustenia pneumatík
je odporúčaný pre vaše vozidlo.(S. 536)
Ty p C
Ty p D
Pneumatiky a kolesá
Rozmer pneumatík225/65R17 102H
Tlak hustenia pneumatík
(Odporúčaný tlak huste-
nia studených pneumatík)
Ty p A*:
Predné: 220 kPa (2,2 kgf/cm2 alebo bar; 32 psi)
Zadné: 220 kPa (2,2 kgf/cm2 alebo bar; 32 psi)
Ty p B
*:
Predné: 240 kPa (2,4 kgf/cm2 alebo bar; 35 psi)
Zadné: 240 kPa (2,4 kgf/cm2 alebo bar; 35 psi)
Rozmer kolies17  7 J
Uťahovací moment matíc
kolies103 N•m
Rozmer pneumatík225/60R18 100H
Tlak hustenia pneumatík
(Odporúčaný tlak huste-
nia studených pneumatík)Predné: 210 kPa (2,1 kgf/cm2 alebo bar; 30 psi)
Zadné: 210 kPa (2,1 kgf/cm2 alebo bar; 30 psi)
Rozmer kolies18  7 1/2J
Uťahovací moment matíc
kolies103 N•m
Rozmer pneumatík235/55R18 100H
Tlak hustenia pneumatík
(Odporúčaný tlak huste-
nia studených pneumatík)Predné: 220 kPa (2,2 kgf/cm2 alebo bar; 32 psi)
Zadné: 220 kPa (2,2 kgf/cm2 alebo bar; 32 psi)
Rozmer kolies18  7 1/2J
Uťahovací moment matíc
kolies103 N•m

6548-1. Technické údaje
RAV4-HV_OM_OM42B82SK_(EE)

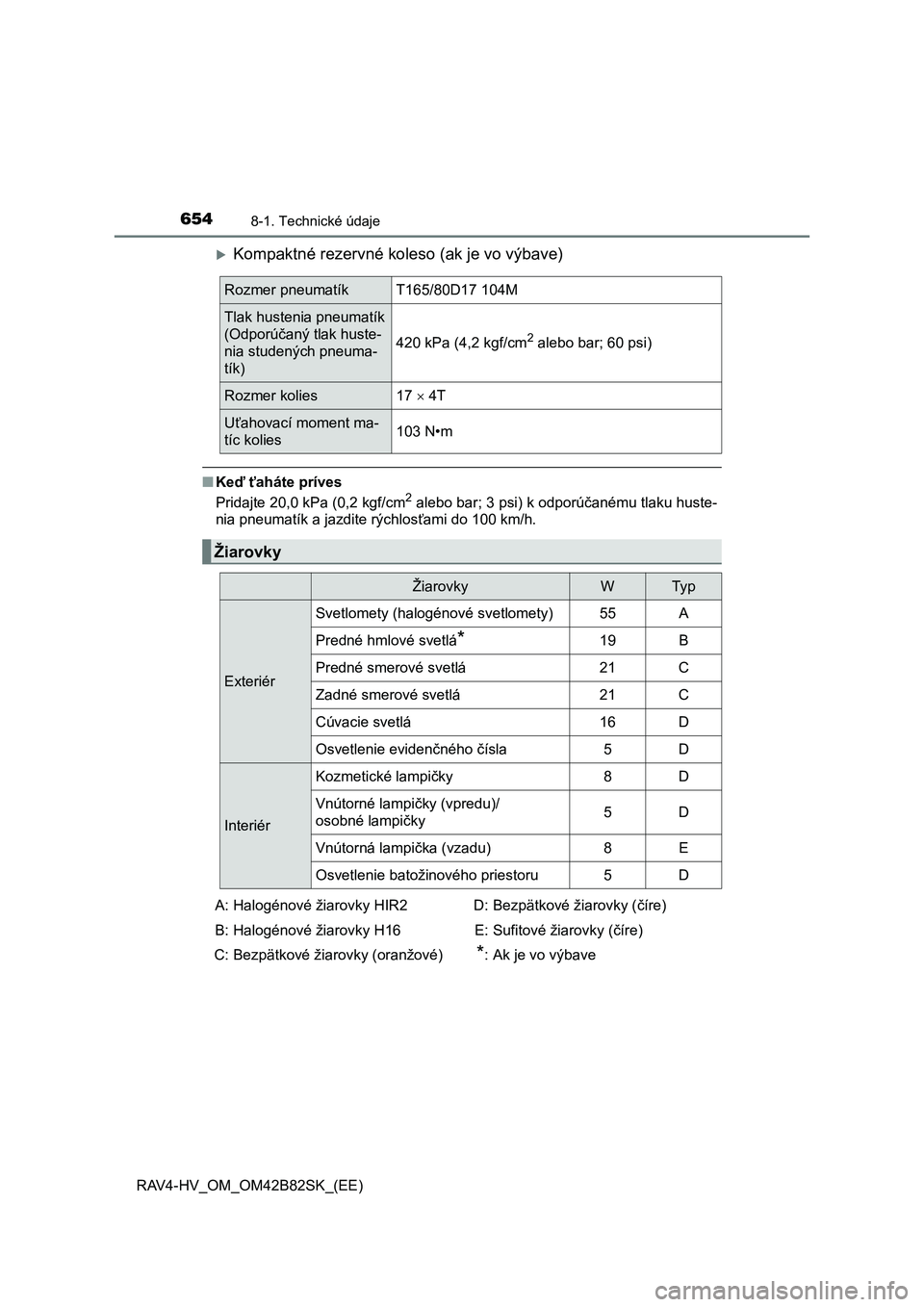

Kompaktné rezervné koleso (ak je vo výbave)
■Keď ťaháte príves
Pridajte 20,0 kPa (0,2 kgf/cm2 alebo bar; 3 psi) k odporúčanému tlaku huste-
nia pneumatík a jazdite rýchlosťami do 100 km/h.
Rozmer pneumatíkT165/80D17 104M
Tlak hustenia pneumatík
(Odporúčaný tlak huste-
nia studených pneuma-
tík)
420 kPa (4,2 kgf/cm2 alebo bar; 60 psi)
Rozmer kolies17  4T
Uťahovací moment ma-
tíc kolies103 N•m
Žiarovky
ŽiarovkyWTy p
Exteriér
Svetlomety (halogénové svetlomety)55A
Predné hmlové svetlá*19B
Predné smerové svetlá21C
Zadné smerové svetlá21C
Cúvacie svetlá16D
Osvetlenie evidenčného čísla5D
Interiér
Kozmetické lampičky8D
Vnútorné lampičky (vpredu)/
osobné lampičky5D
Vnútorná lampička (vzadu)8E
Osvetlenie batožinového priestoru5D
A: Halogénové žiarovky HIR2
B: Halogénové žiarovky H16
C: Bezpätkové žiarovky (oranžové)D: Bezpätkové žiarovky (číre)
E: Sufitové žiarovky (číre)
*: Ak je vo výbave

6558-1. Technické údaje
RAV4-HV_OM_OM42B82SK_(EE)
8
Technické údaje vozidla

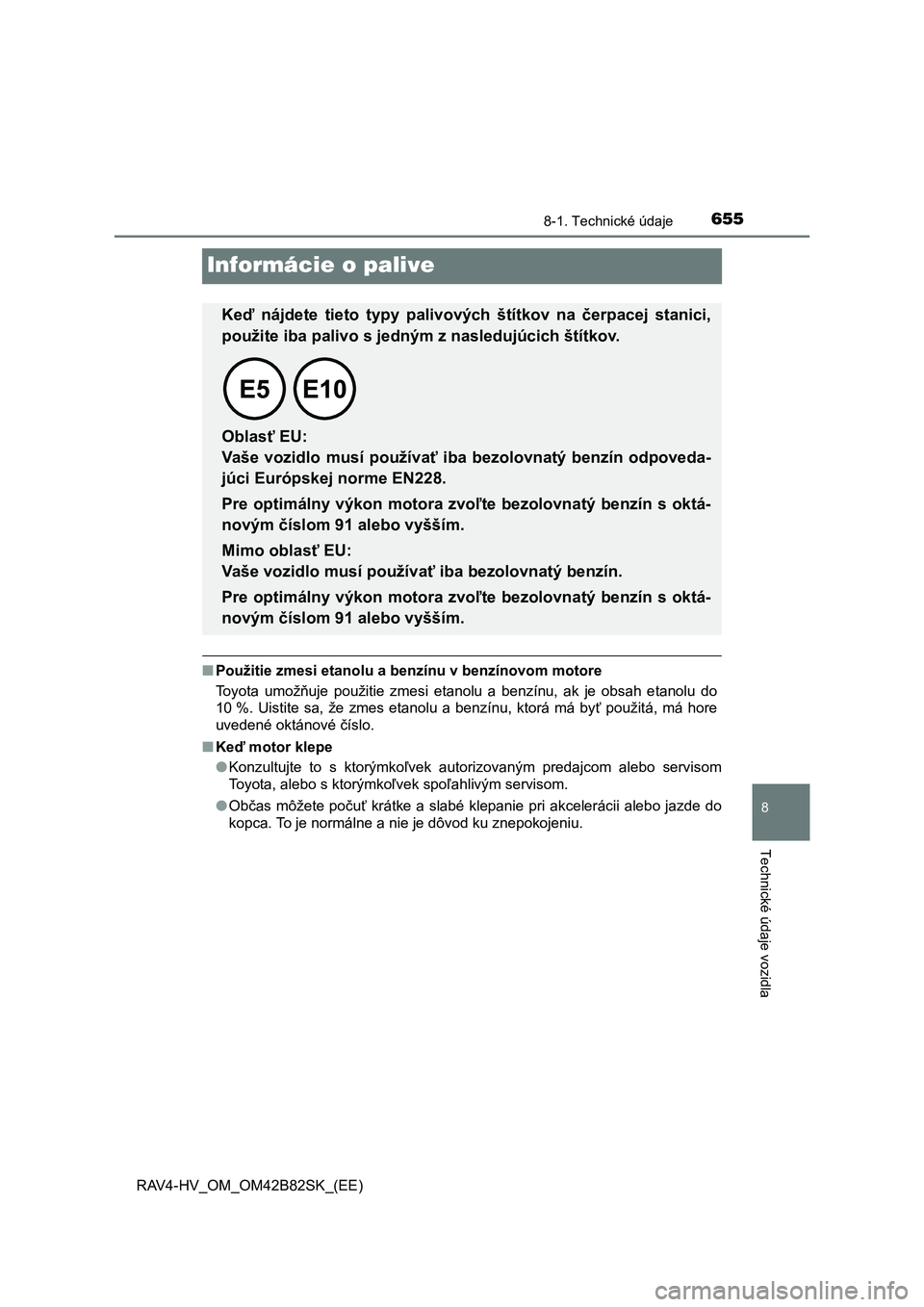

Informácie o palive
■Použitie zmesi etanolu a benzínu v benzínovom motore
Toyota umožňuje použitie zmesi etanolu a benzínu, ak je obsah etanolu do
10 %. Uistite sa, že zmes etanolu a benzínu, ktorá má byť použitá, má hore
uvedené oktánové číslo.
■Keď motor klepe
●Konzultujte to s ktorýmkoľvek autorizovaným predajcom alebo servisom
Toyota, alebo s ktorýmkoľvek spoľahlivým servisom.
●Občas môžete počuť krátke a slabé klepanie pri akcelerácii alebo jazde do
kopca. To je normálne a nie je dôvod ku znepokojeniu.
Keď nájdete tieto typy palivových štítkov na čerpacej stanici,
použite iba palivo s jedným z nasledujúcich štítkov.

Oblasť EU:
Vaše vozidlo musí používať iba bezolovnatý benzín odpoveda-
júci Európskej norme EN228.
Pre optimálny výkon motora zvoľte bezolovnatý benzín s oktá-
novým číslom 91 alebo vyšším.
Mimo oblasť EU:
Vaše vozidlo musí používať iba bezolovnatý benzín.
Pre optimálny výkon motora zvoľte bezolovnatý benzín s oktá-
novým číslom 91 alebo vyšším.

6568-1. Technické údaje
RAV4-HV_OM_OM42B82SK_(EE)

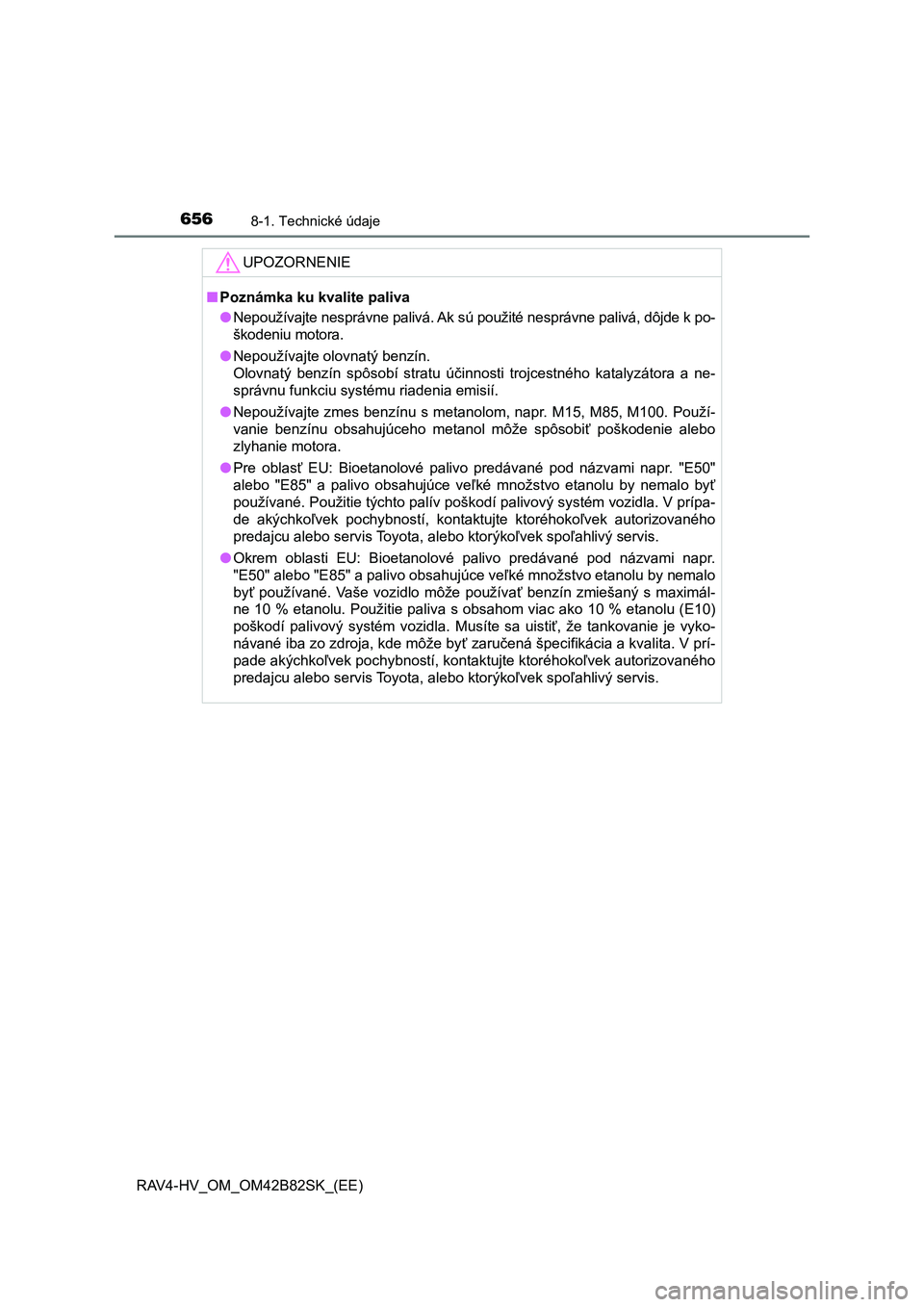

UPOZORNENIE
■Poznámka ku kvalite paliva
●Nepoužívajte nesprávne palivá. Ak sú použité nesprávne palivá, dôjde k po-
škodeniu motora.
●Nepoužívajte olovnatý benzín.
Olovnatý benzín spôsobí stratu účinnosti trojcestného katalyzátora a ne-
správnu funkciu systému riadenia emisií.
●Nepoužívajte zmes benzínu s metanolom, napr. M15, M85, M100. Použí-
vanie benzínu obsahujúceho metanol môže spôsobiť poškodenie alebo
zlyhanie motora.
●Pre oblasť EU: Bioetanolové palivo predávané pod názvami napr. "E50"
alebo "E85" a palivo obsahujúce veľké množstvo etanolu by nemalo byť
používané. Použitie týchto palív poškodí palivový systém vozidla. V prípa-
de akýchkoľvek pochybností, kontaktujte ktoréhokoľvek autorizovaného
predajcu alebo servis Toyota, alebo ktorýkoľvek spoľahlivý servis.
●Okrem oblasti EU: Bioetanolové palivo predávané pod názvami napr.
"E50" alebo "E85" a palivo obsahujúce veľké množstvo etanolu by nemalo
byť používané. Vaše vozidlo môže používať benzín zmiešaný s maximál-
ne 10 % etanolu. Použitie paliva s obsahom viac ako 10 % etanolu (E10)
poškodí palivový systém vozidla. Musíte sa uistiť, že tankovanie je vyko-
návané iba zo zdroja, kde môže byť zaručená špecifikácia a kvalita. V prí-
pade akýchkoľvek pochybností, kontaktujte ktoréhokoľvek autorizovaného
predajcu alebo servis Toyota, alebo ktorýkoľvek spoľahlivý servis.

6578-2. Prispôsobenie
RAV4-HV_OM_OM42B82SK_(EE)
8
Technické údaje vozidla

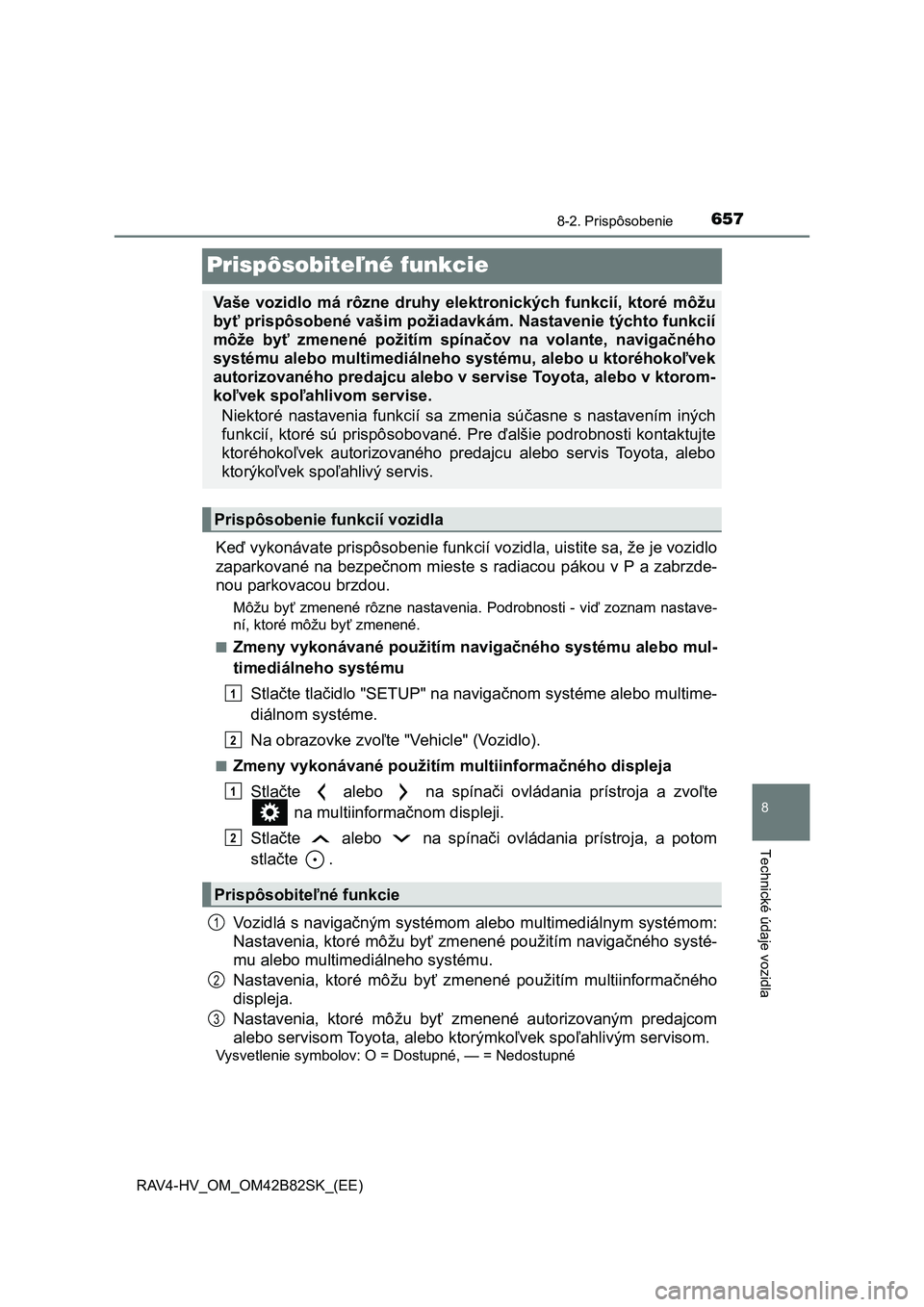

Prispôsobiteľné funkcie
Keď vykonávate prispôsobenie funkcií vozidla, uistite sa, že je vozidlo
zaparkované na bezpečnom mieste s radiacou pákou v P a zabrzde-
nou parkovacou brzdou.
Môžu byť zmenené rôzne nastavenia. Podrobnosti - viď zoznam nastave-
ní, ktoré môžu byť zmenené.
■
Zmeny vykonávané použitím navigačného systému alebo mul-
timediálneho systému
Stlačte tlačidlo "SETUP" na navigačnom systéme alebo multime-
diálnom systéme.
Na obrazovke zvoľte "Vehicle" (Vozidlo).
■Zmeny vykonávané použitím multiinformačného displeja
Stlačte alebo na spínači ovládania prístroja a zvoľte
na multiinformačnom displeji.
Stlačte alebo na spínači ovládania prístroja, a potom
stlačte .
Vozidlá s navigačným systémom alebo multimediálnym systémom:
Nastavenia, ktoré môžu byť zmenené použitím navigačného systé-
mu alebo multimediálneho systému.
Nastavenia, ktoré môžu byť zmenené použitím multiinformačného
displeja.
Nastavenia, ktoré môžu byť zmenené autorizovaným predajcom
alebo servisom Toyota, alebo ktorýmkoľvek spoľahlivým servisom.
Vysvetlenie symbolov: O = Dostupné, — = Nedostupné
Vaše vozidlo má rôzne druhy elektronických funkcií, ktoré môžu
byť prispôsobené vašim požiadavkám. Nastavenie týchto funkcií
môže byť zmenené požitím spínačov na volante, navigačného
systému alebo multimediálneho systému, alebo u ktoréhokoľvek
autorizovaného predajcu alebo v servise Toyota, alebo v ktorom-
koľvek spoľahlivom servise.
Niektoré nastavenia funkcií sa zmenia súčasne s nastavením iných
funkcií, ktoré sú prispôsobované. Pre ďalšie podrobnosti kontaktujte
ktoréhokoľvek autorizovaného predajcu alebo servis Toyota, alebo
ktorýkoľvek spoľahlivý servis.
Prispôsobenie funkcií vozidla
Prispôsobiteľné funkcie
1
2
1
2
1
2
3

6588-2. Prispôsobenie

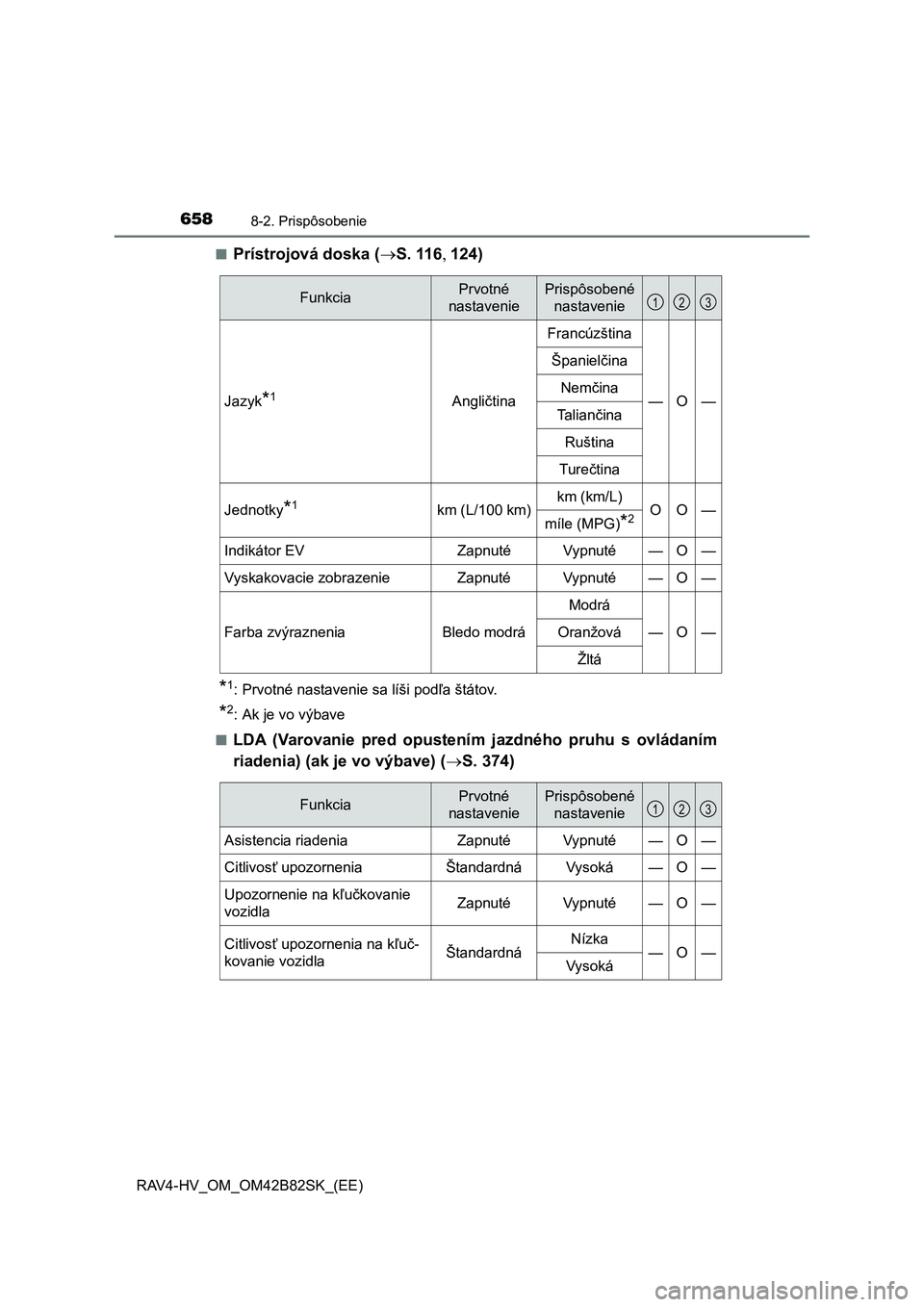

RAV4-HV_OM_OM42B82SK_(EE)■
Prístrojová doska (S. 116124)
*1: Prvotné nastavenie sa líši podľa štátov.
*2: Ak je vo výbave
■
LDA (Varovanie pred opustením jazdného pruhu s ovládaním
riadenia) (ak je vo výbave) (S. 374)
FunkciaPrvotné
nastaveniePrispôsobené
nastavenie
Jazyk*1Angličtina
Francúzština
—O—
Španielčina
Nemčina
Taliančina
Ruština
Turečtina
Jednotky*1km (L/100 km)km (km/L)OO—míle (MPG)*2
Indikátor EV Zapnuté Vypnuté — O —
Vyskakovacie zobrazenieZapnutéVypnuté—O—
Farba zvýrazneniaBledo modrá
Modrá
—O—Oranžová
Žltá
123
FunkciaPrvotné
nastaveniePrispôsobené
nastavenie
Asistencia riadeniaZapnutéVypnuté—O—
Citlivosť upozorneniaŠtandardnáVysoká—O—
Upozornenie na kľučkovanie
vozidlaZapnutéVypnuté—O—
Citlivosť upozornenia na kľuč-
kovanie vozidlaŠtandardnáNízka—O—Vysoká
123

6598-2. Prispôsobenie
RAV4-HV_OM_OM42B82SK_(EE)
8
Technické údaje vozidla

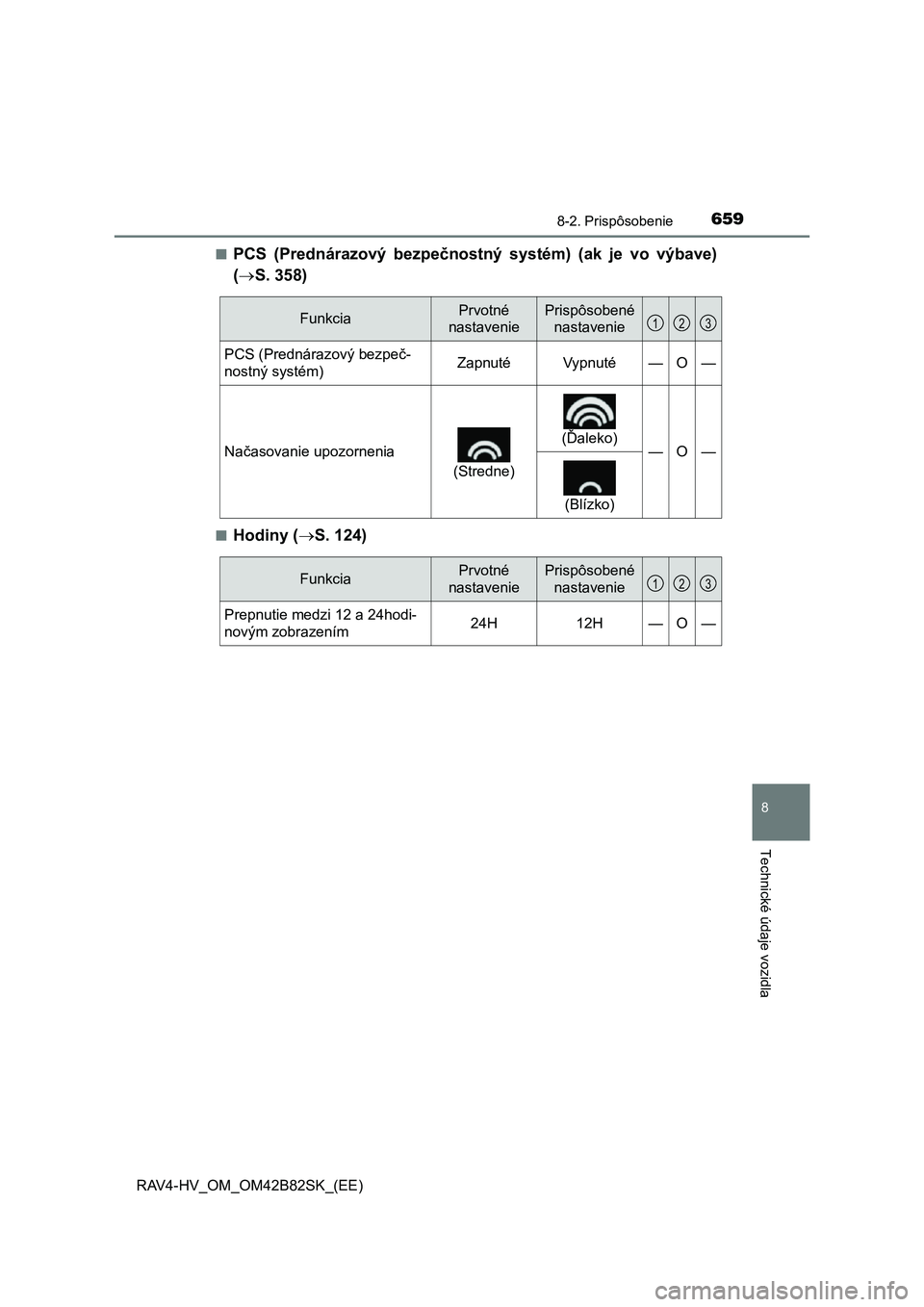

■PCS (Prednárazový bezpečnostný systém) (ak je vo výbave)
( S. 358)
■Hodiny (S. 124)
FunkciaPrvotné
nastavenie
Prispôsobené
nastavenie
PCS (Prednárazový bezpeč-
nostný systém)ZapnutéVypnuté—O—
Načasovanie upozornenia
(Stredne)

(Ďaleko)—O—

(Blízko)
123
FunkciaPrvotné
nastavenie
Prispôsobené
nastavenie
Prepnutie medzi 12 a 24hodi-
novým zobrazením24H12H—O—
123

6608-2. Prispôsobenie
RAV4-HV_OM_OM42B82SK_(EE)■

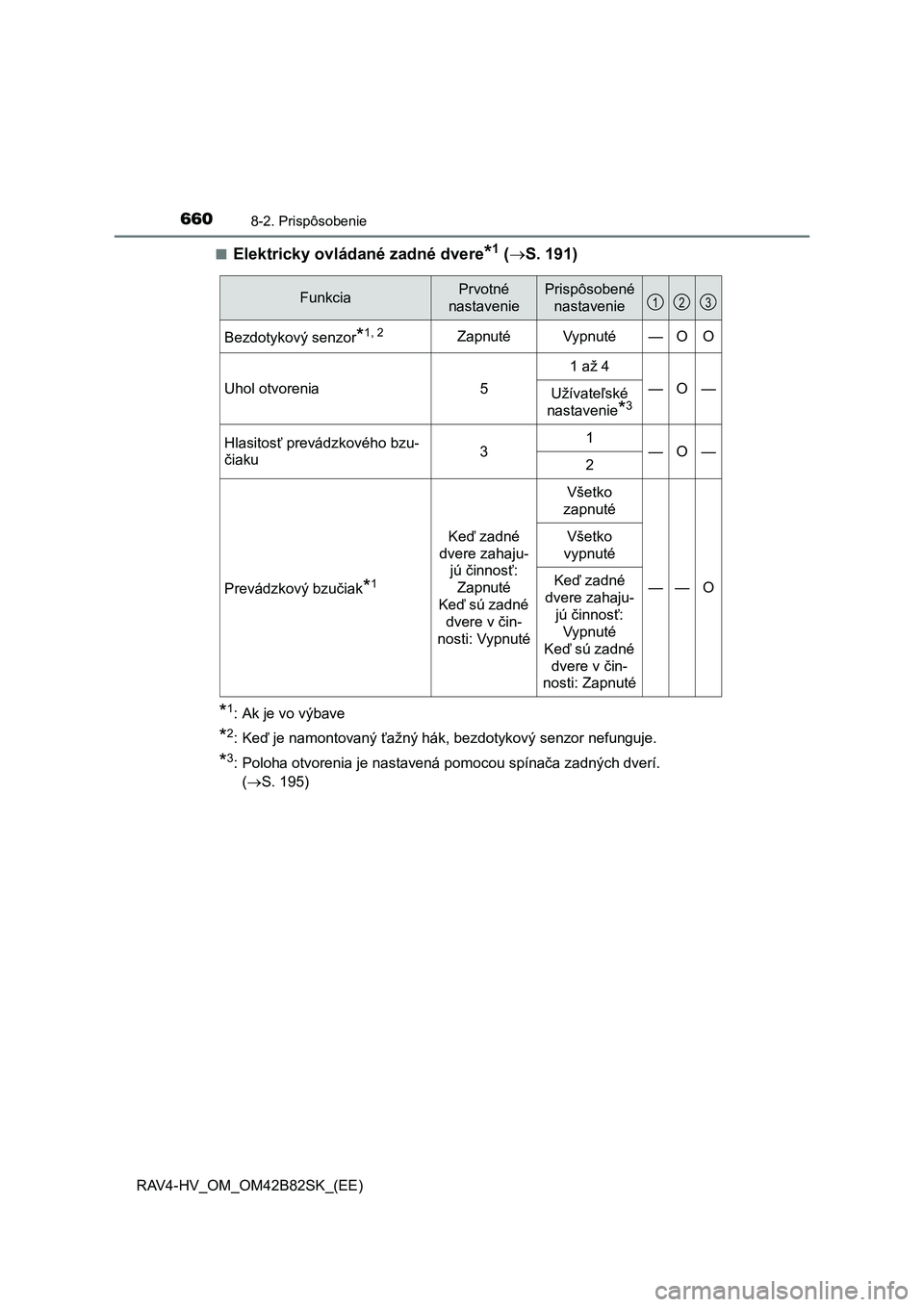

Elektricky ovládané zadné dvere*1 (S. 191)
*1: Ak je vo výbave
*2: Keď je namontovaný ťažný hák, bezdotykový senzor nefunguje.
*3: Poloha otvorenia je nastavená pomocou spínača zadných dverí.
(S. 195)
FunkciaPrvotné
nastaveniePrispôsobené
nastavenie
Bezdotykový senzor*1, 2ZapnutéVypnuté—OO
Uhol otvorenia5
1 až 4
—O—Užívateľské
nastavenie
*3
Hlasitosť prevádzkového bzu-
čiaku31—O—2
Prevádzkový bzučiak*1
Keď zadné
dvere zahaju-
jú činnosť:
Zapnuté
Keď sú zadné
dvere v čin-
nosti: Vypnuté
Všetko
zapnuté
——O
Všetko
vypnuté
Keď zadné
dvere zahaju-
jú činnosť:
Vypnuté
Keď sú zadné
dvere v čin-
nosti: Zapnuté
123
