TOYOTA RAV4 2017 Návod na použitie (in Slovakian)

6317-2. Postupy v prípade núdze
RAV4-HV_OM_OM42B82SK_(EE)
7
Keď nastanú problémy

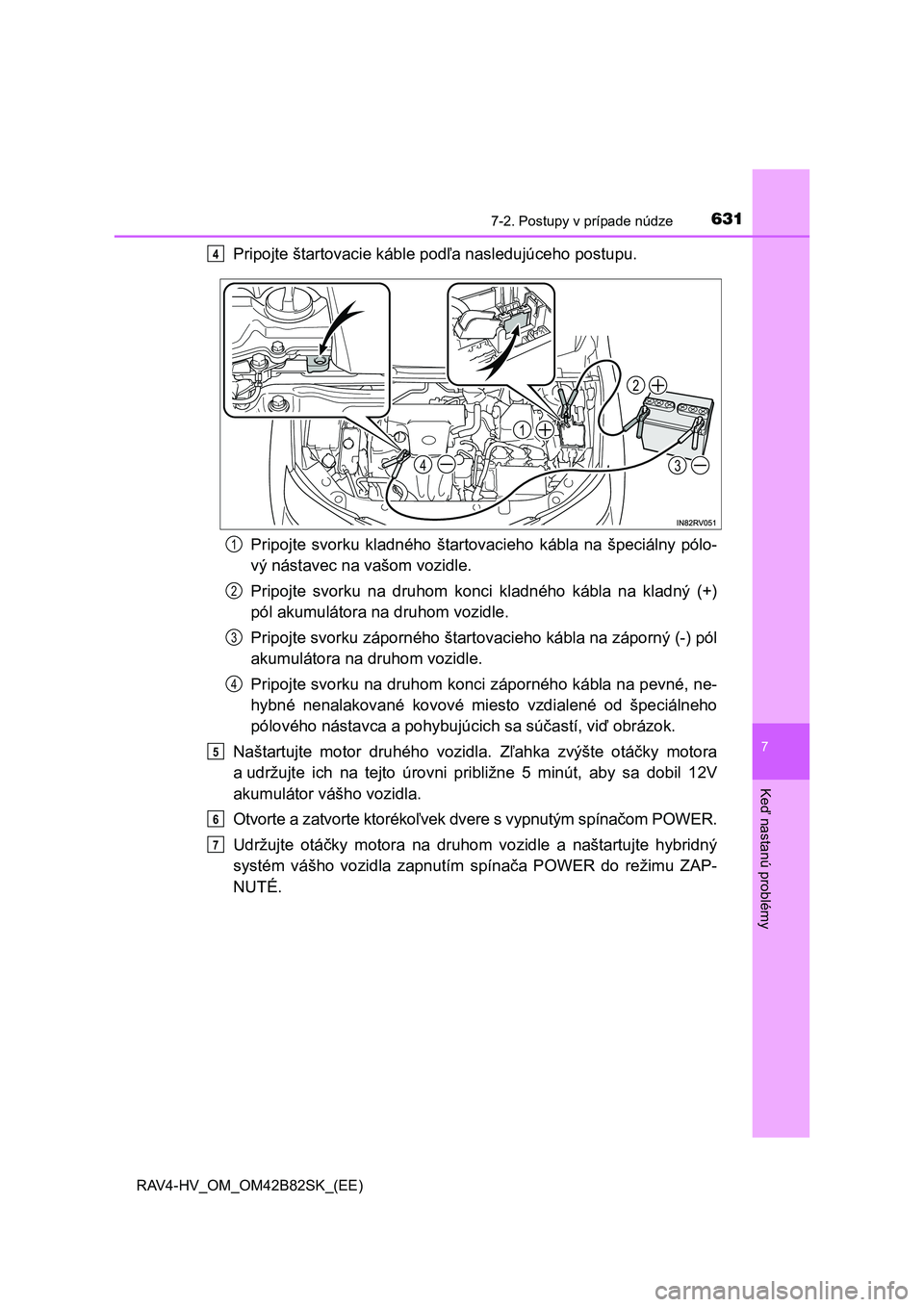

Pripojte štartovacie káble podľa nasledujúceho postupu.
Pripojte svorku kladného štartovacieho kábla na špeciálny pólo-
vý nástavec na vašom vozidle.
Pripojte svorku na druhom konci kladného kábla na kladný (+)
pól akumulátora na druhom vozidle.
Pripojte svorku záporného štartovacieho kábla na záporný (-) pól
akumulátora na druhom vozidle.
Pripojte svorku na druhom konci záporného kábla na pevné, ne-
hybné nenalakované kovové miesto vzdialené od špeciálneho
pólového nástavca a pohybujúcich sa súčastí, viď obrázok.
Naštartujte motor druhého vozidla. Zľahka zvýšte otáčky motora
a udržujte ich na tejto úrovni približne 5 minút, aby sa dobil 12V
akumulátor vášho vozidla.
Otvorte a zatvorte ktorékoľvek dvere s vypnutým spínačom POWER.
Udržujte otáčky motora na druhom vozidle a naštartujte hybridný
systém vášho vozidla zapnutím spínača POWER do režimu ZAP-
NUTÉ.4
4
1
2
3
1
2
3
4
5
6
7

6327-2. Postupy v prípade núdze
RAV4-HV_OM_OM42B82SK_(EE)

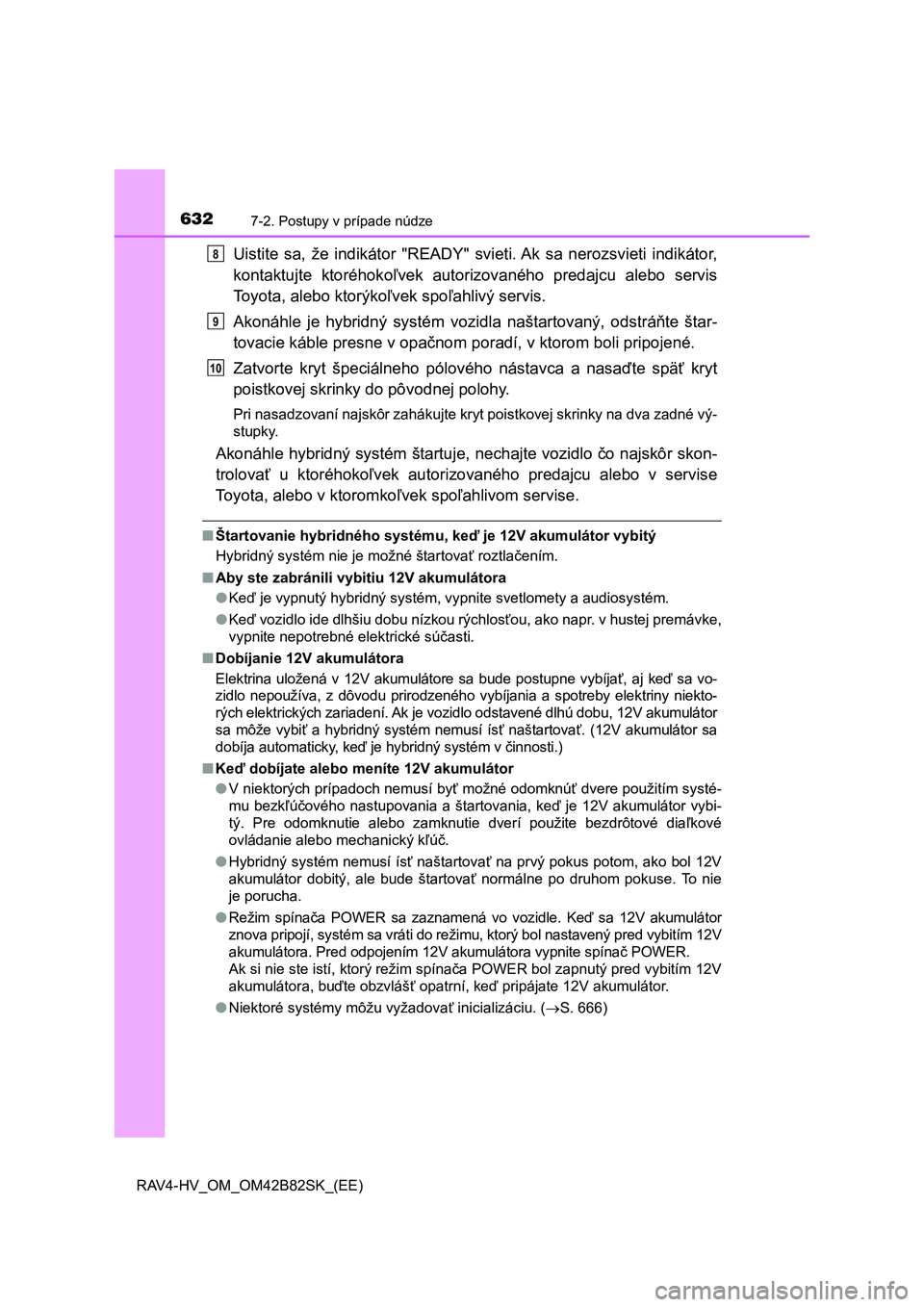

Uistite sa, že indikátor "READY" svieti. Ak sa nerozsvieti indikátor,
kontaktujte ktoréhokoľvek autorizovaného predajcu alebo servis
Toyota, alebo ktorýkoľvek spoľahlivý servis.
Akonáhle je hybridný systém vozidla naštartovaný, odstráňte štar-
tovacie káble presne v opačnom poradí, v ktorom boli pripojené.
Zatvorte kryt špeciálneho pólového nástavca a nasaďte späť kryt
poistkovej skrinky do pôvodnej polohy.
Pri nasadzovaní najskôr zahákujte kryt poistkovej skrinky na dva zadné vý-
stupky.
Akonáhle hybridný systém štartuje, nechajte vozidlo čo najskôr skon-
trolovať u ktoréhokoľvek autorizovaného predajcu alebo v servise
Toyota, alebo v ktoromkoľvek spoľahlivom servise.
■Štartovanie hybridného systému, keď je 12V akumulátor vybitý
<002b005c00450055004c0047005100ea00030056005c005600570070005000030051004c00480003004d004800030050005200e500510070000300e300570044005500570052005900440122000300550052005d0057004f004400fe004800510074005000
11[
■Aby ste zabránili vybitiu 12V akumulátora
●Keď je vypnutý hybridný systém, vypnite svetlomety a audiosystém.
●Keď vozidlo ide dlhšiu dobu nízkou rýchlosťou, ako napr. v hustej premávke,
vypnite nepotrebné elektrické súčasti.
■Dobíjanie 12V akumulátora
Elektrina uložená v 12V akumulátore sa bude postupne vybíjať, aj keď sa vo-
zidlo nepoužíva, z dôvodu prirodzeného vybíjania a spotreby elektriny niekto-
rých elektrických zariadení. Ak je vozidlo odstavené dlhú dobu, 12V akumulátor
sa môže vybiť a hybridný systém nemusí ísť naštartovať. (12V akumulátor sa
dobíja automaticky, keď je hybridný systém v činnosti.)
■Keď dobíjate alebo meníte 12V akumulátor
●V niektorých prípadoch nemusí byť možné odomknúť dvere použitím systé-
mu bezkľúčového nastupovania a štartovania, keď je 12V akumulátor vybi-
tý. Pre odomknutie alebo zamknutie dverí použite bezdrôtové diaľkové
ovládanie alebo mechanický kľúč.
●Hybridný systém nemusí ísť naštartovať na prvý pokus potom, ako bol 12V
akumulátor dobitý, ale bude štartovať normálne po druhom pokuse. To nie
je porucha.
●Režim spínača POWER sa zaznamená vo vozidle. Keď sa 12V akumulátor
znova pripojí, systém sa vráti do režimu, ktorý bol nastavený pred vybitím 12V
akumulátora. Pred odpojením 12V akumulátora vypnite spínač POWER.
Ak si nie ste istí, ktorý režim spínača POWER bol zapnutý pred vybitím 12V
akumulátora, buďte obzvlášť opatrní, keď pripájate 12V akumulátor.
●Niektoré systémy môžu vyžadovať inicializáciu. (S. 666)
8
9
10

6337-2. Postupy v prípade núdze
RAV4-HV_OM_OM42B82SK_(EE)
7
Keď nastanú problémy

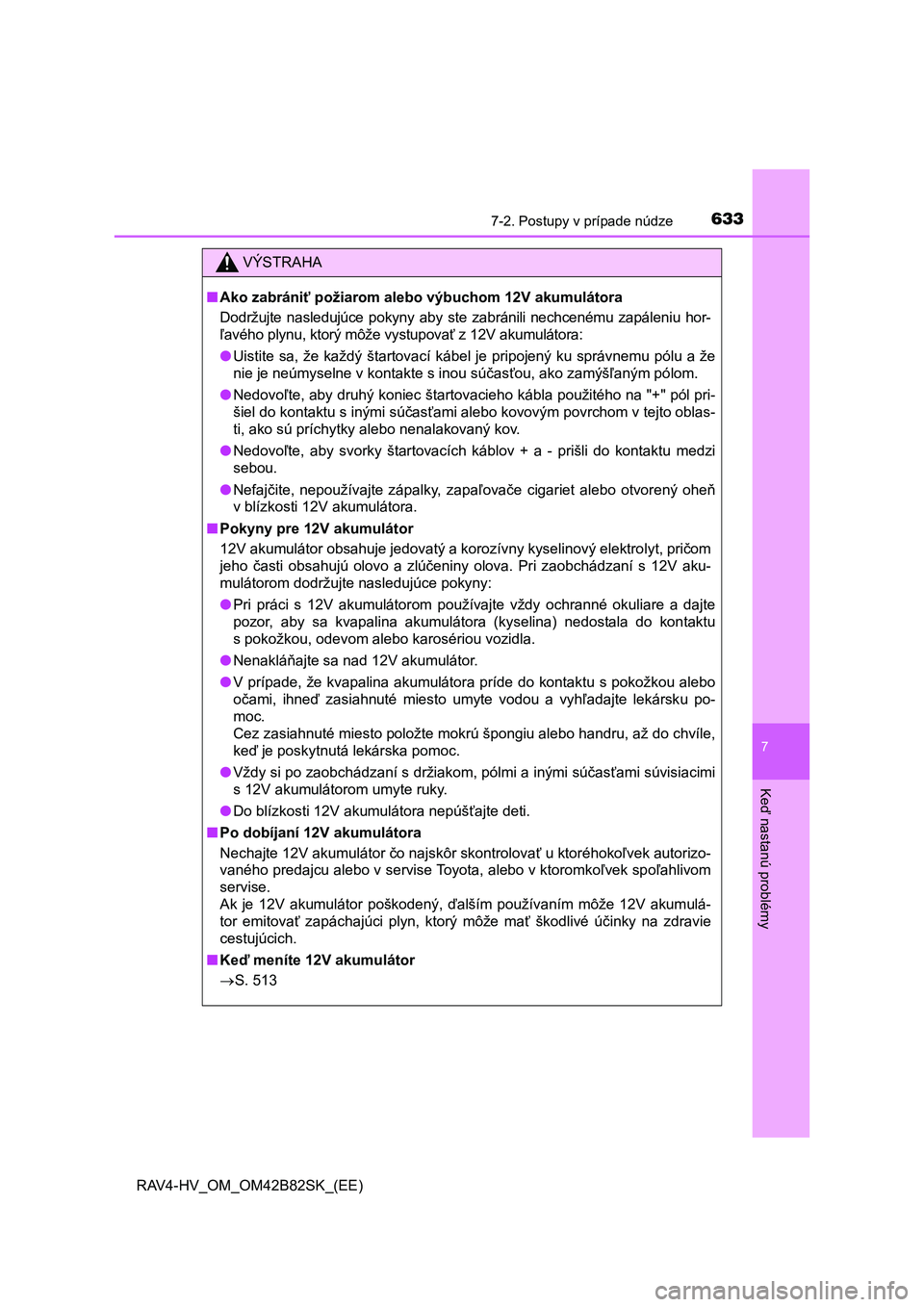

VÝSTRAHA
■Ako zabrániť požiarom alebo výbuchom 12V akumulátora
Dodržujte nasledujúce pokyny aby ste zabránili nechcenému zapáleniu hor-
ľavého plynu, ktorý môže vystupovať z 12V akumulátora:
●Uistite sa, že každý štartovací kábel je pripojený ku správnemu pólu a že
nie je neúmyselne v kontakte s inou súčasťou, ako zamýšľaným pólom.
●Nedovoľte, aby druhý koniec štartovacieho kábla použitého na "+" pól pri-
šiel do kontaktu s inými súčasťami alebo kovovým povrchom v tejto oblas-
ti, ako sú príchytky alebo nenalakovaný kov.
●Nedovoľte, aby svorky štartovacích káblov + a - prišli do kontaktu medzi
sebou.
●Nefajčite, nepoužívajte zápalky, zapaľovače cigariet alebo otvorený oheň
v blízkosti 12V akumulátora.
■Pokyny pre 12V akumulátor
12V akumulátor obsahuje jedovatý a korozívny kyselinový elektrolyt, pričom
jeho časti obsahujú olovo a zlúčeniny olova. Pri zaobchádzaní s 12V aku-
mulátorom dodržujte nasledujúce pokyny:
●Pri práci s 12V akumulátorom používajte vždy ochranné okuliare a dajte
pozor, aby sa kvapalina akumulátora (kyselina) nedostala do kontaktu
s pokožkou, odevom alebo karosériou vozidla.
●Nenakláňajte sa nad 12V akumulátor.
●V prípade, že kvapalina akumulátora príde do kontaktu s pokožkou alebo
očami, ihneď zasiahnuté miesto umyte vodou a vyhľadajte lekársku po-
moc.
Cez zasiahnuté miesto položte mokrú špongiu alebo handru, až do chvíle,
keď je poskytnutá lekárska pomoc.
●Vždy si po zaobchádzaní s držiakom, pólmi a inými súčasťami súvisiacimi
s 12V akumulátorom umyte ruky.
●Do blízkosti 12V akumulátora nepúšťajte deti.
■Po dobíjaní 12V akumulátora
Nechajte 12V akumulátor čo najskôr skontrolovať u ktoréhokoľvek autorizo-
vaného predajcu alebo v servise Toyota, alebo v ktoromkoľvek spoľahlivom
servise.
Ak je 12V akumulátor poškodený, ďalším používaním môže 12V akumulá-
tor emitovať zapáchajúci plyn, ktorý môže mať škodlivé účinky na zdravie
cestujúcich.
■Keď meníte 12V akumulátor
S. 513

6347-2. Postupy v prípade núdze
RAV4-HV_OM_OM42B82SK_(EE)

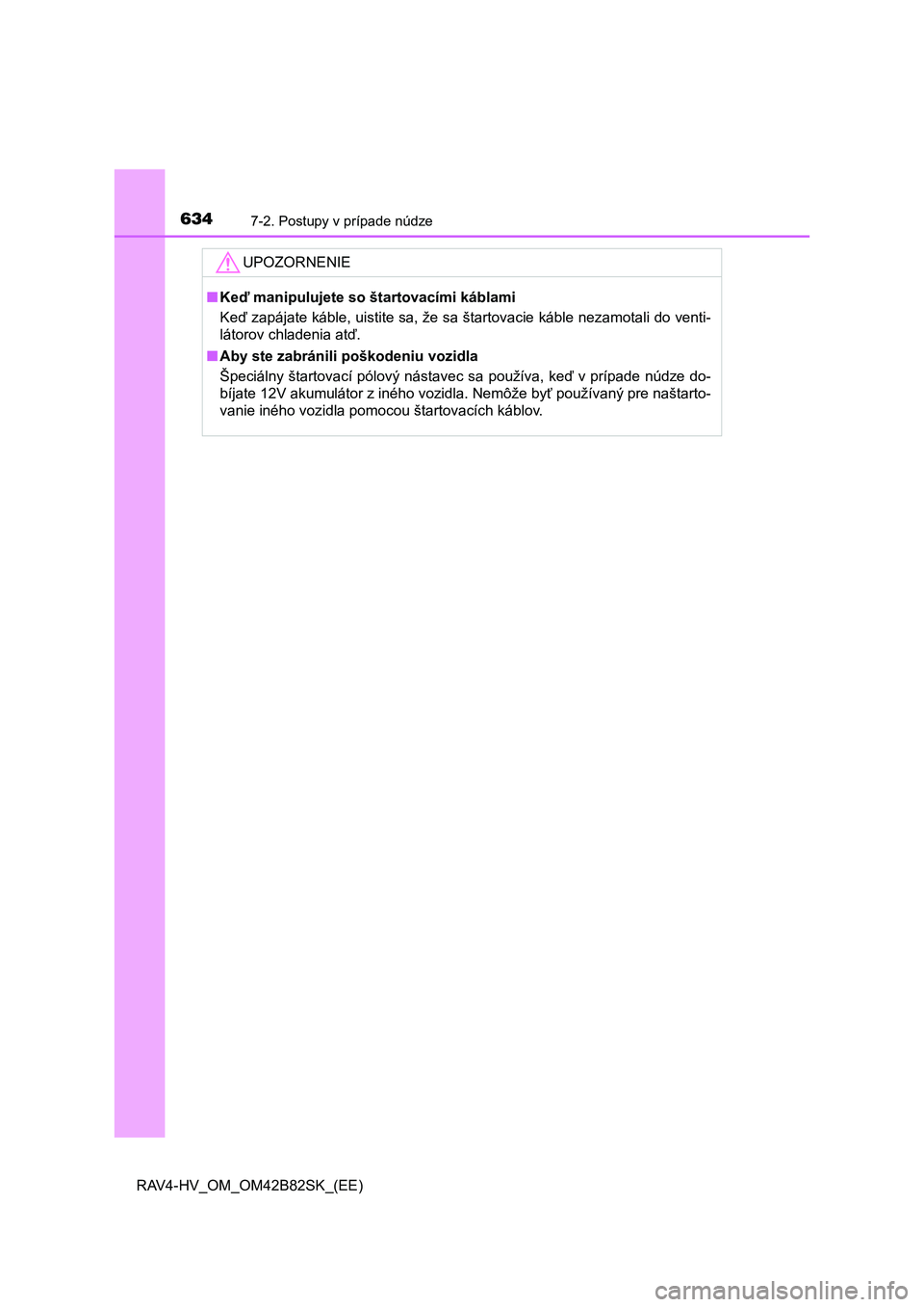

UPOZORNENIE
■Keď manipulujete so štartovacími káblami
Keď zapájate káble, uistite sa, že sa štartovacie káble nezamotali do venti-
látorov chladenia atď.
■Aby ste zabránili poškodeniu vozidla
Špeciálny štartovací pólový nástavec sa používa, keď v prípade núdze do-
bíjate 12V akumulátor z iného vozidla. Nemôže byť používaný pre naštarto-
vanie iného vozidla pomocou štartovacích káblov.

6357-2. Postupy v prípade núdze
RAV4-HV_OM_OM42B82SK_(EE)
7
Keď nastanú problémy

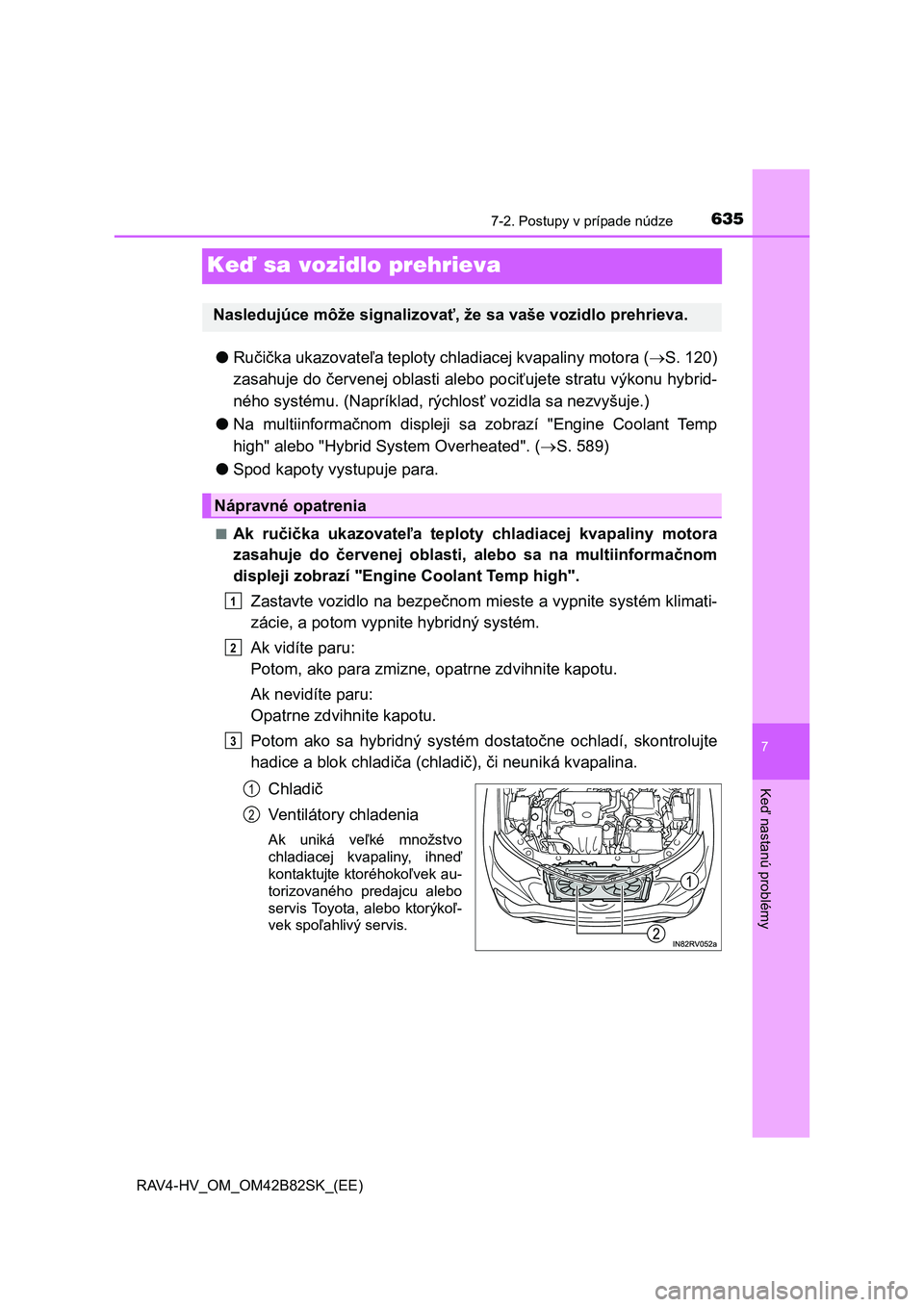

Keď sa vozidlo prehrieva
●Ručička ukazovateľa teploty chladiacej kvapaliny motora (S. 120)
zasahuje do červenej oblasti alebo pociťujete stratu výkonu hybrid-
ného systému. (Napríklad, rýchlosť vozidla sa nezvyšuje.)
●Na multiinformačnom displeji sa zobrazí "Engine Coolant Temp
high" alebo "Hybrid System Overheated". (S. 589)
●Spod kapoty vystupuje para.
■Ak ručička ukazovateľa teploty chladiacej kvapaliny motora
zasahuje do červenej oblasti, alebo sa na multiinformačnom
displeji zobrazí "Engine Coolant Temp high".
Zastavte vozidlo na bezpečnom mieste a vypnite systém klimati-
zácie, a potom vypnite hybridný systém.
Ak vidíte paru:
Potom, ako para zmizne, opatrne zdvihnite kapotu.
Ak nevidíte paru:
Opatrne zdvihnite kapotu.
Potom ako sa hybridný systém dostatočne ochladí, skontrolujte
hadice a blok chladiča (chladič), či neuniká kvapalina.
Chladič
Ventilátory chladenia
Ak uniká veľké množstvo
chladiacej kvapaliny, ihneď
kontaktujte ktoréhokoľvek au-
torizovaného predajcu alebo
servis Toyota, alebo ktorýkoľ-
vek spoľahlivý servis.
Nasledujúce môže signalizovať, že sa vaše vozidlo prehrieva.
Nápravné opatrenia
1
2
3
1
2

6367-2. Postupy v prípade núdze
RAV4-HV_OM_OM42B82SK_(EE)

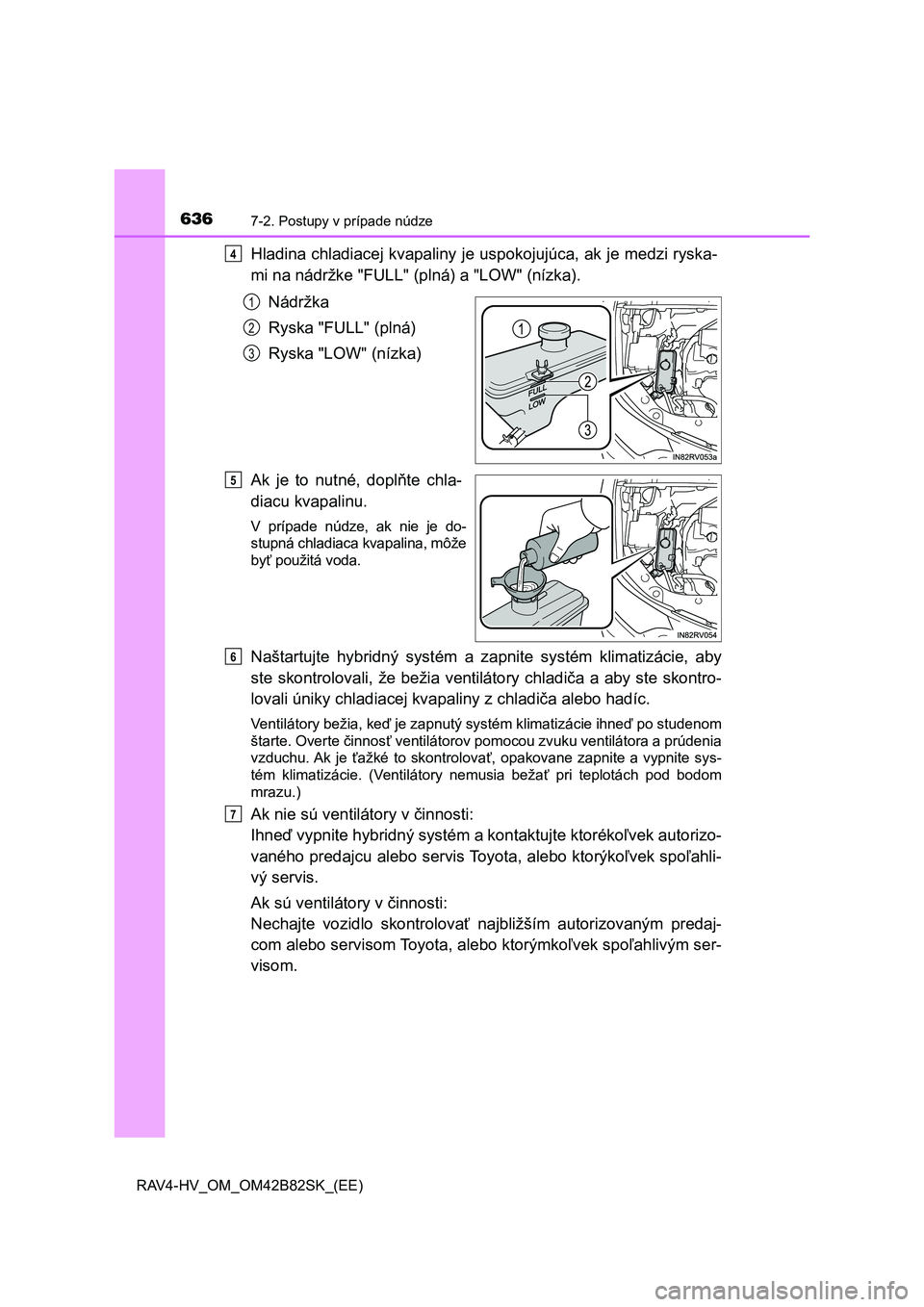

Hladina chladiacej kvapaliny je uspokojujúca, ak je medzi ryska-
mi na nádržke "FULL" (plná) a "LOW" (nízka).
Nádržka
Ryska "FULL" (plná)
Ryska "LOW" (nízka)
Ak je to nutné, doplňte chla-
diacu kvapalinu.
V prípade núdze, ak nie je do-
stupná chladiaca kvapalina, môže
byť použitá voda.
Naštartujte hybridný systém a zapnite systém klimatizácie, aby
ste skontrolovali, že bežia ventilátory chladiča a aby ste skontro-
lovali úniky chladiacej kvapaliny z chladiča alebo hadíc.
Ventilátory bežia, keď je zapnutý systém klimatizácie ihneď po studenom
štarte. Overte činnosť ventilátorov pomocou zvuku ventilátora a prúdenia
vzduchu. Ak je ťažké to skontrolovať, opakovane zapnite a vypnite sys-
tém klimatizácie. (Ventilátory nemusia bežať pri teplotách pod bodom
mrazu.)
Ak nie sú ventilátory v činnosti:
Ihneď vypnite hybridný systém a kontaktujte ktorékoľvek autorizo-
vaného predajcu alebo servis Toyota, alebo ktorýkoľvek spoľahli-
vý servis.
Ak sú ventilátory v činnosti:
Nechajte vozidlo skontrolovať najbližším autorizovaným predaj-
com alebo servisom Toyota, alebo ktorýmkoľvek spoľahlivým ser-
visom.
4
1
2
3
5
6
7

6377-2. Postupy v prípade núdze
RAV4-HV_OM_OM42B82SK_(EE)
7
Keď nastanú problémy

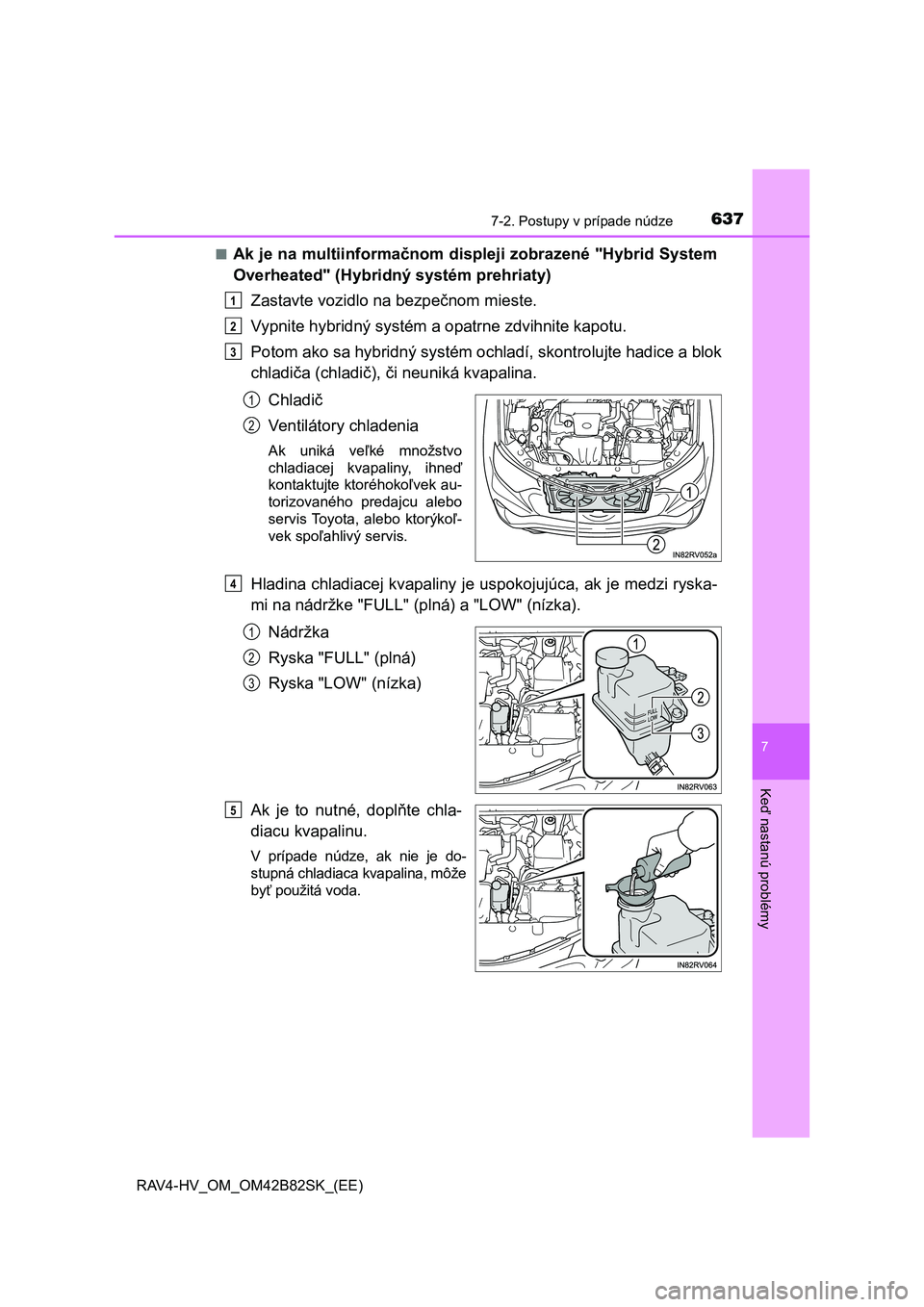

■Ak je na multiinformačnom displeji zobrazené "Hybrid System
Overheated" (Hybridný systém prehriaty)
Zastavte vozidlo na bezpečnom mieste.
Vypnite hybridný systém a opatrne zdvihnite kapotu.
Potom ako sa hybridný systém ochladí, skontrolujte hadice a blok
chladiča (chladič), či neuniká kvapalina.
Chladič
Ventilátory chladenia
Ak uniká veľké množstvo
chladiacej kvapaliny, ihneď
kontaktujte ktoréhokoľvek au-
torizovaného predajcu alebo
servis Toyota, alebo ktorýkoľ-
vek spoľahlivý servis.
Hladina chladiacej kvapaliny je uspokojujúca, ak je medzi ryska-
mi na nádržke "FULL" (plná) a "LOW" (nízka).
Nádržka
Ryska "FULL" (plná)
Ryska "LOW" (nízka)
Ak je to nutné, doplňte chla-
diacu kvapalinu.
V prípade núdze, ak nie je do-
stupná chladiaca kvapalina, môže
byť použitá voda.
1
2
3
1
2
4
1
2
3
5

6387-2. Postupy v prípade núdze
RAV4-HV_OM_OM42B82SK_(EE)

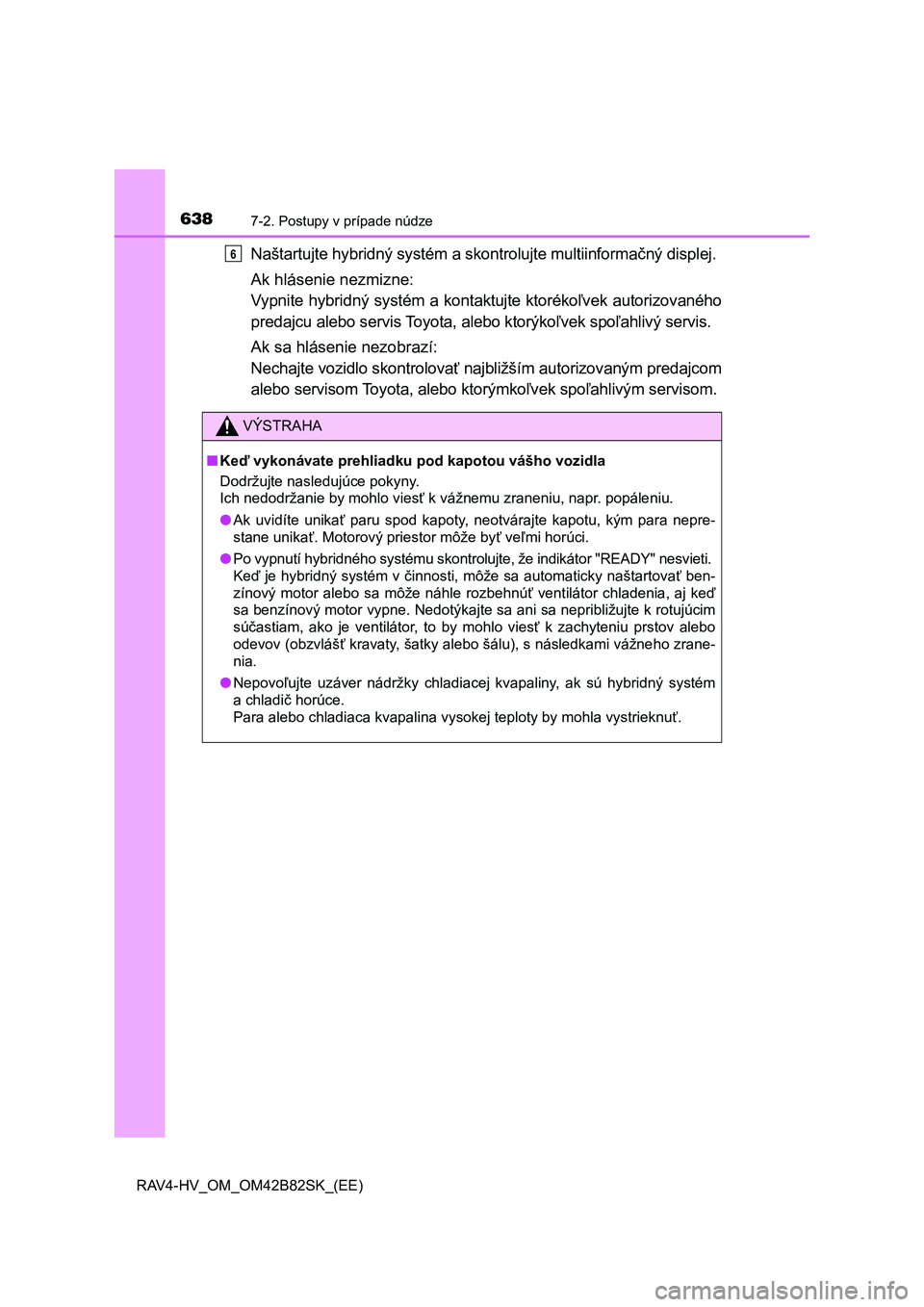

Naštartujte hybridný systém a skontrolujte multiinformačný displej.
Ak hlásenie nezmizne:
Vypnite hybridný systém a kontaktujte ktorékoľvek autorizovaného
predajcu alebo servis Toyota, alebo ktorýkoľvek spoľahlivý servis.
Ak sa hlásenie nezobrazí:
Nechajte vozidlo skontrolovať najbližším autorizovaným predajcom
alebo servisom Toyota, alebo ktorýmkoľvek spoľahlivým servisom.
VÝSTRAHA
■Keď vykonávate prehliadku pod kapotou vášho vozidla
Dodržujte nasledujúce pokyny.
Ich nedodržanie by mohlo viesť k vážnemu zraneniu, napr. popáleniu.
●Ak uvidíte unikať paru spod kapoty, neotvárajte kapotu, kým para nepre-
stane unikať. Motorový priestor môže byť veľmi horúci.
●Po vypnutí hybridného systému skontrolujte, že indikátor "READY" nesvieti.
Keď je hybridný systém v činnosti, môže sa automaticky naštartovať ben-
zínový motor alebo sa môže náhle rozbehnúť ventilátor chladenia, aj keď
sa benzínový motor vypne. Nedotýkajte sa ani sa nepribližujte k rotujúcim
súčastiam, ako je ventilátor, to by mohlo viesť k zachyteniu prstov alebo
odevov (obzvlášť kravaty, šatky alebo šálu), s následkami vážneho zrane-
nia.
●Nepovoľujte uzáver nádržky chladiacej kvapaliny, ak sú hybridný systém
a chladič horúce.
Para alebo chladiaca kvapalina vysokej teploty by mohla vystrieknuť.
6

6397-2. Postupy v prípade núdze
RAV4-HV_OM_OM42B82SK_(EE)
7
Keď nastanú problémy

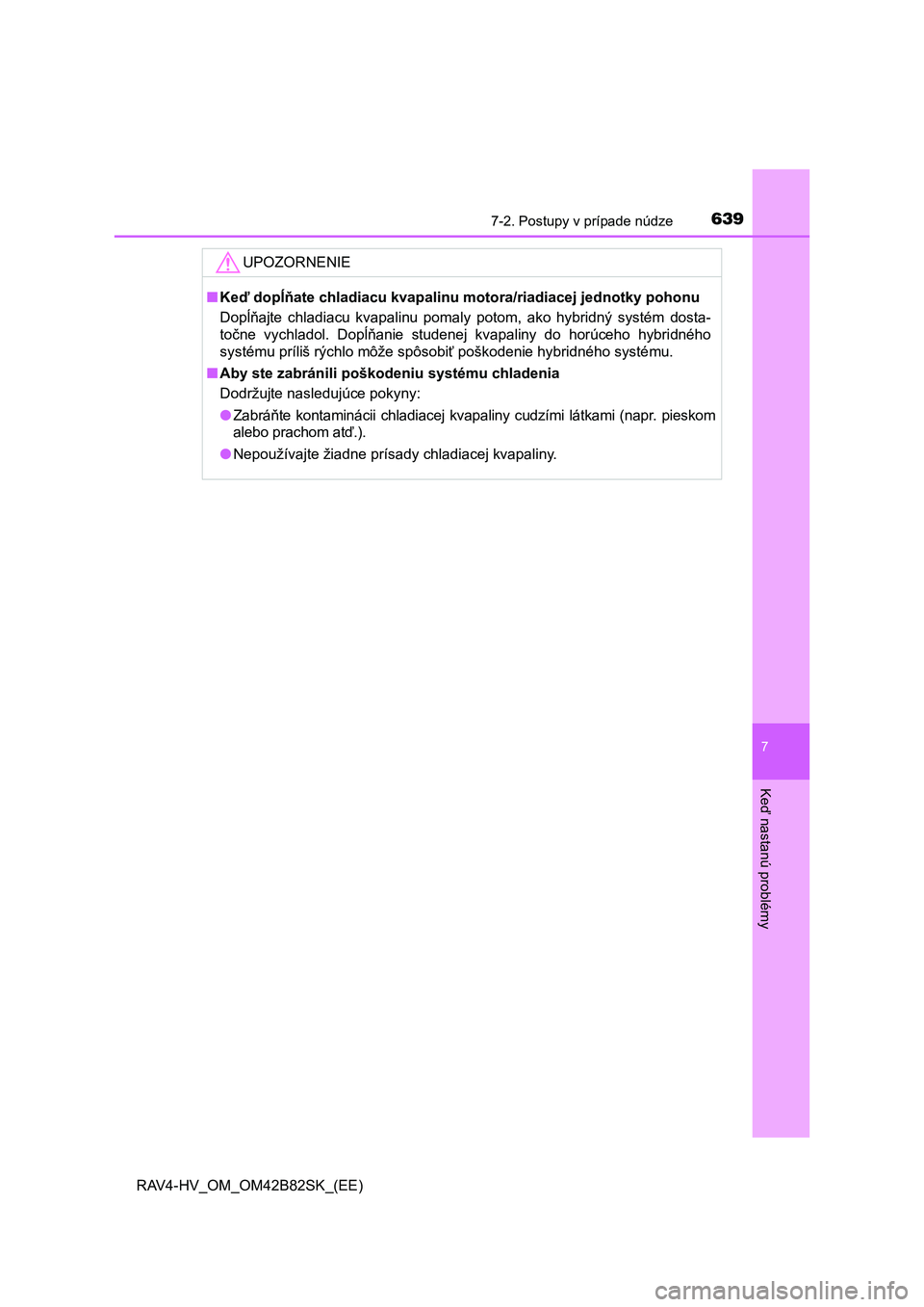

UPOZORNENIE
■Keď dopĺňate chladiacu kvapalinu motora/riadiacej jednotky pohonu
Dopĺňajte chladiacu kvapalinu pomaly potom, ako hybridný systém dosta-
točne vychladol. Dopĺňanie studenej kvapaliny do horúceho hybridného
systému príliš rýchlo môže spôsobiť poškodenie hybridného systému.
■Aby ste zabránili poškodeniu systému chladenia
Dodržujte nasledujúce pokyny:
●Zabráňte kontaminácii chladiacej kvapaliny cudzími látkami (napr. p i e s k o m
alebo prachom atď.).
●Nepoužívajte žiadne prísady chladiacej kvapaliny.

6407-2. Postupy v prípade núdze
RAV4-HV_OM_OM42B82SK_(EE)

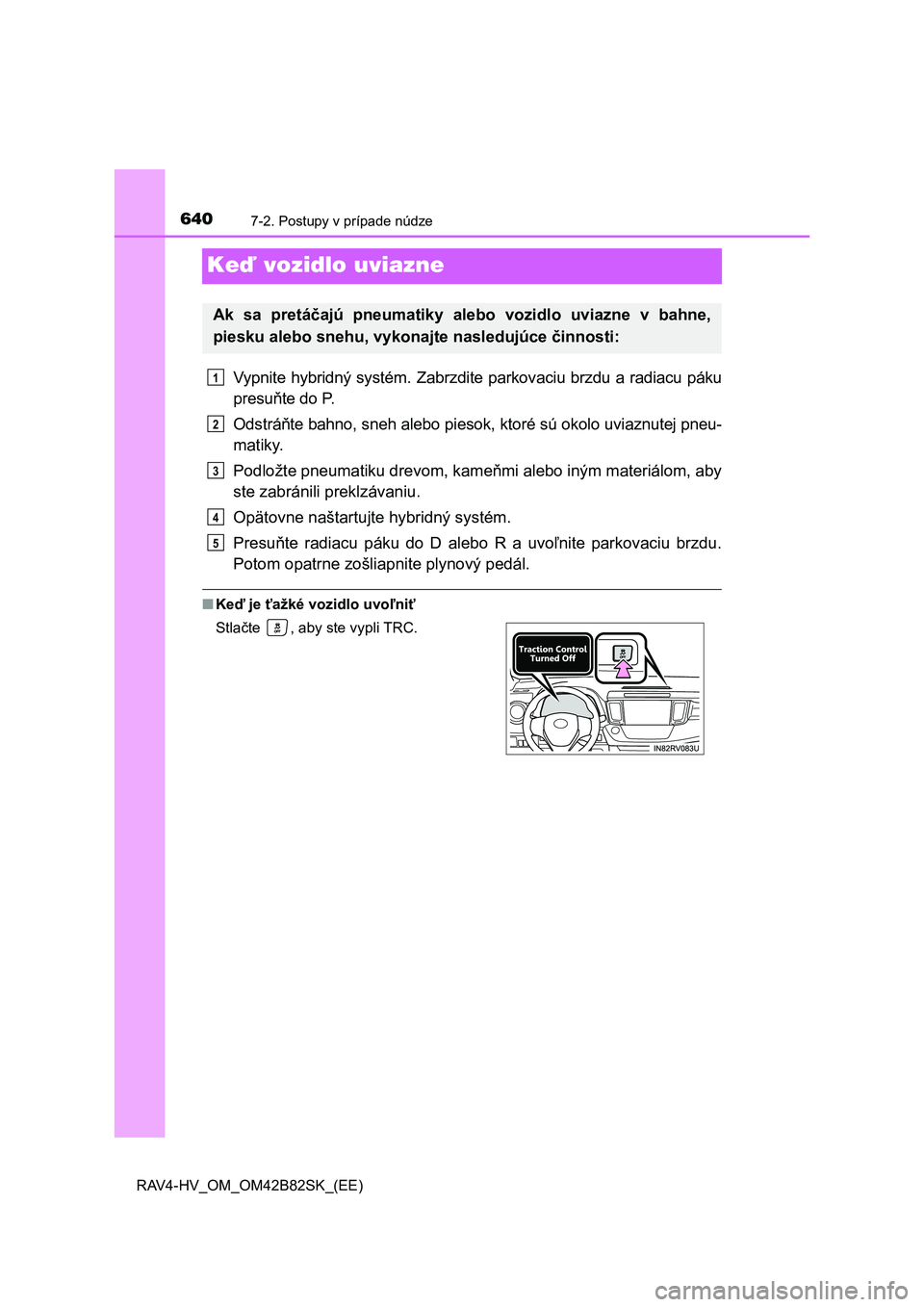

Keď vozidlo uviazne
Vypnite hybridný systém. Zabrzdite parkovaciu brzdu a radiacu páku
presuňte do P.
Odstráňte bahno, sneh alebo piesok, ktoré sú okolo uviaznutej pneu-
matiky.
Podložte pneumatiku drevom, kameňmi alebo iným materiálom, aby
ste zabránili preklzávaniu.
Opätovne naštartujte hybridný systém.
Presuňte radiacu páku do D alebo R a uvoľnite parkovaciu brzdu.
Potom opatrne zošliapnite plynový pedál.
■Keď je ťažké vozidlo uvoľniť
Ak sa pretáčajú pneumatiky alebo vozidlo uviazne v bahne,
piesku alebo snehu, vykonajte nasledujúce činnosti:
Stlačte , aby ste vypli TRC.
1
2
3
4
5
