TOYOTA RAV4 2017 Návod na použití (in Czech)

5116-3. Údržba svépomocí
RAV4-HV_OM_OM42B82CZ_(EE)
6
Údržba a péče

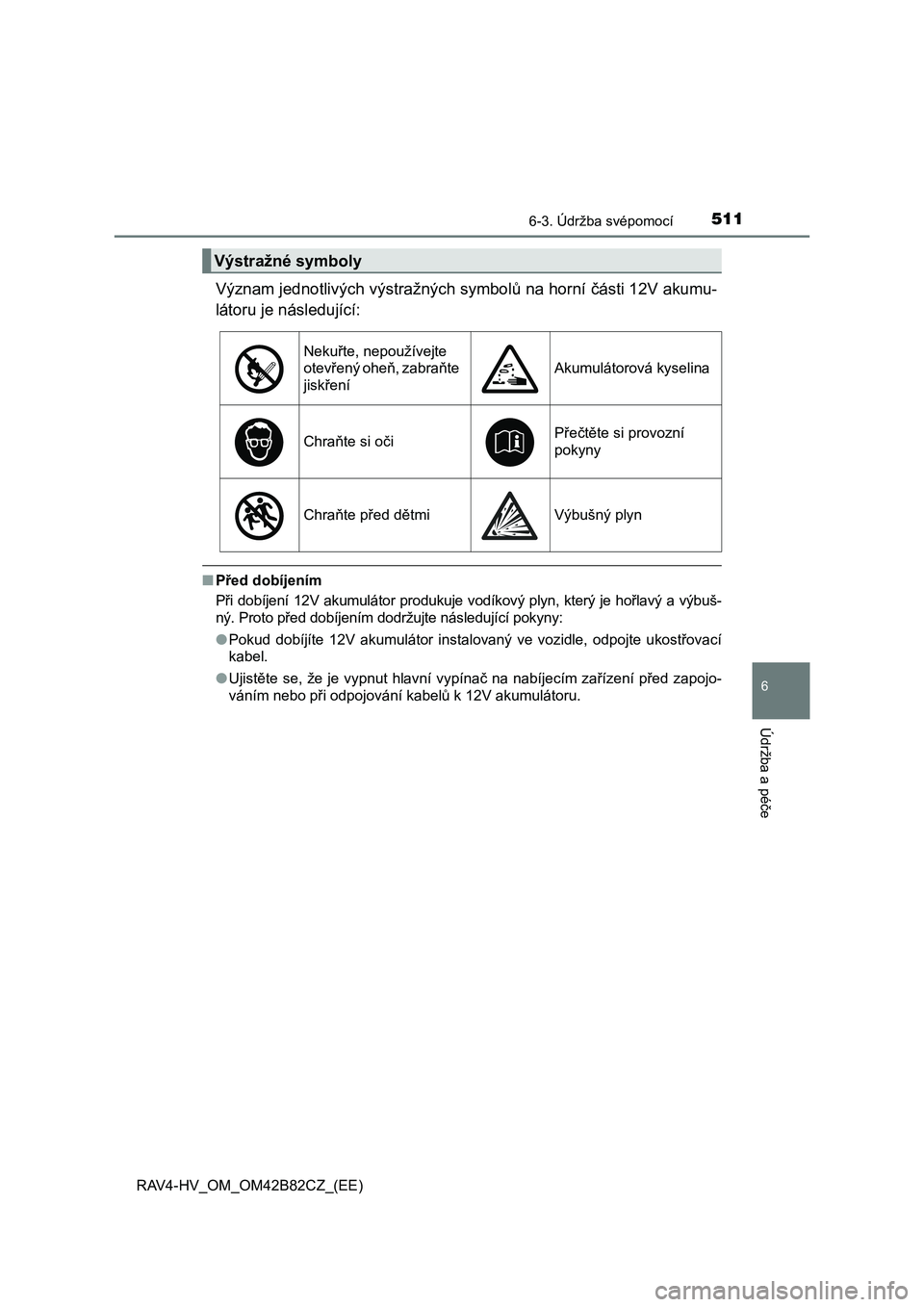

Význam jednotlivých výstražných symbolů na horní části 12V akumu-
látoru je následující:
■Před dobíjením
Při dobíjení 12V akumulátor produkuje vodíkový plyn, který je hořlavý a výbuš-
ný. Proto před dobíjením dodržujte následující pokyny:
●Pokud dobíjíte 12V akumulátor instalovaný ve vozidle, odpojte ukostřovací
kabel.
●Ujistěte se, že je vypnut hlavní vypínač na nabíjecím zařízení před zapojo-
váním nebo při odpojování kabelů k 12V akumulátoru.
Výstražné symboly
Nekuřte, nepoužívejte
otevřený oheň, zabraňte
jiskření
Akumulátorová kyselina
Chraňte si očiPřečtěte si provozní
pokyny
Chraňte před dětmiVýbušný plyn

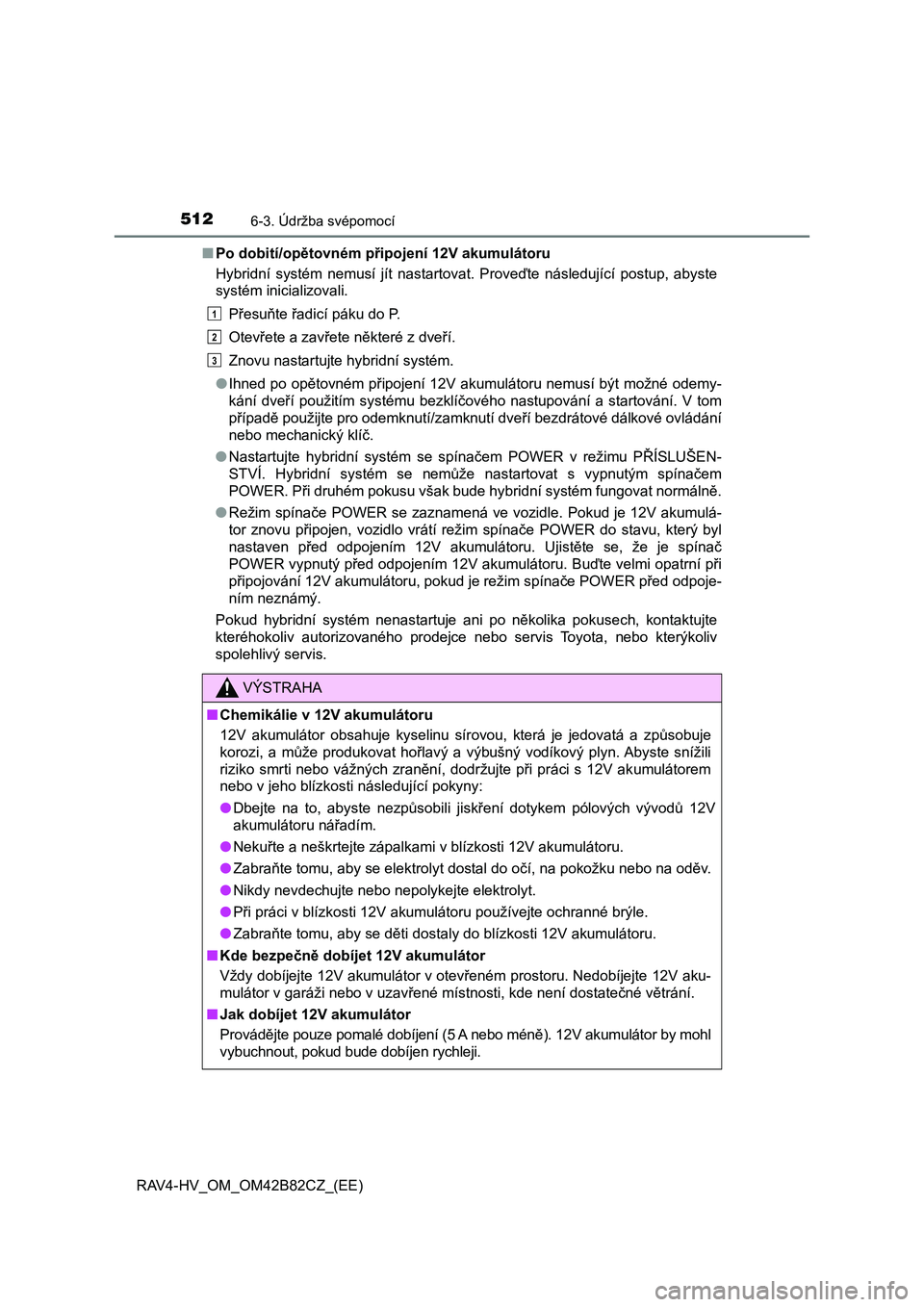

5126-3. Údržba svépomocí
RAV4-HV_OM_OM42B82CZ_(EE)■Po dobití/opětovném připojení 12V akumulátoru
Hybridní systém nemusí jít nastartovat. Proveďte následující postup, abyste
systém inicializovali.
Přesuňte řadicí páku do P.
Otevřete a zavřete některé z dveří.
Znovu nastartujte hybridní systém.
●Ihned po opětovném připojení 12V akumulátoru nemusí být možné odemy-
kání dveří použitím systému bezklíčového nastupování a startování. V tom
případě použijte pro odemknutí/zamknutí dveří bezdrátové dálkové ovládání
nebo mechanický klíč.
●Nastartujte hybridní systém se spínačem POWER v režimu PŘÍSLUŠEN-
STVÍ. Hybridní systém se nemůže nastartovat s vypnutým spínačem
POWER. Při druhém pokusu však bude hybridní systém fungovat normálně.
●Režim spínače POWER se zaznamená ve vozidle. Pokud je 12V akumulá-
tor znovu připojen, vozidlo vrátí režim spínače POWER do stavu, který byl
nastaven před odpojením 12V akumulátoru. Ujistěte se, že je spínač
POWER vypnutý před odpojením 12V akumulátoru. Buďte velmi opatrní při
připojování 12V akumulátoru, pokud je režim spínače POWER před odpoje-
ním neznámý.
Pokud hybridní systém nenastartuje ani po několika pokusech, kontaktujte
kteréhokoliv autorizovaného prodejce nebo servis Toyota, nebo kterýkoliv
spolehlivý servis.
512
VÝSTRAHA
■Chemikálie v 12V akumulátoru
12V akumulátor obsahuje kyselinu sírovou, která je jedovatá a způsobuje
korozi, a může produkovat hořlavý a výbušný vodíkový plyn. Abyste snížili
riziko smrti nebo vážných zranění, dodržujte při práci s 12V akumulátorem
nebo v jeho blízkosti následující pokyny:
●Dbejte na to, abyste nezpůsobili jiskření dotykem pólových vývodů 12V
akumulátoru nářadím.
●<00310048004e0058011c005700480003004400030051004800e3004e005500570048004d005700480003005d006900530044004f004e00440050004c0003005900030045004f0074005d004e005200560057004c000300140015003900030044004e005800
500058004f006900570052005500580011[
●Zabraňte tomu, aby se elektrolyt dostal do očí, na pokožku nebo na oděv.
●Nikdy nevdechujte nebo nepolykejte elektrolyt.
●Při práci v blízkosti 12V akumulátoru používejte ochranné brýle.
●<003d004400450055004401160057004800030057005200500058000f000300440045005c00030056004800030047010c0057004c000300470052005600570044004f005c00030047005200030045004f0074005d004e005200560057004c00030014001500
3900030044004e005800500058004f00690057005200550058[.
■Kde bezpečně dobíjet 12V akumulátor
Vždy dobíjejte 12V akumulátor v otevřeném prostoru. Nedobíjejte 12V aku-
mulátor v garáži nebo v uzavřené místnosti, kde není dostatečné větrání.
■Jak dobíjet 12V akumulátor
Provádějte pouze pomalé dobíjení (5 A nebo méně). 12V akumulátor by mohl
vybuchnout, pokud bude dobíjen rychleji.
1
2
3

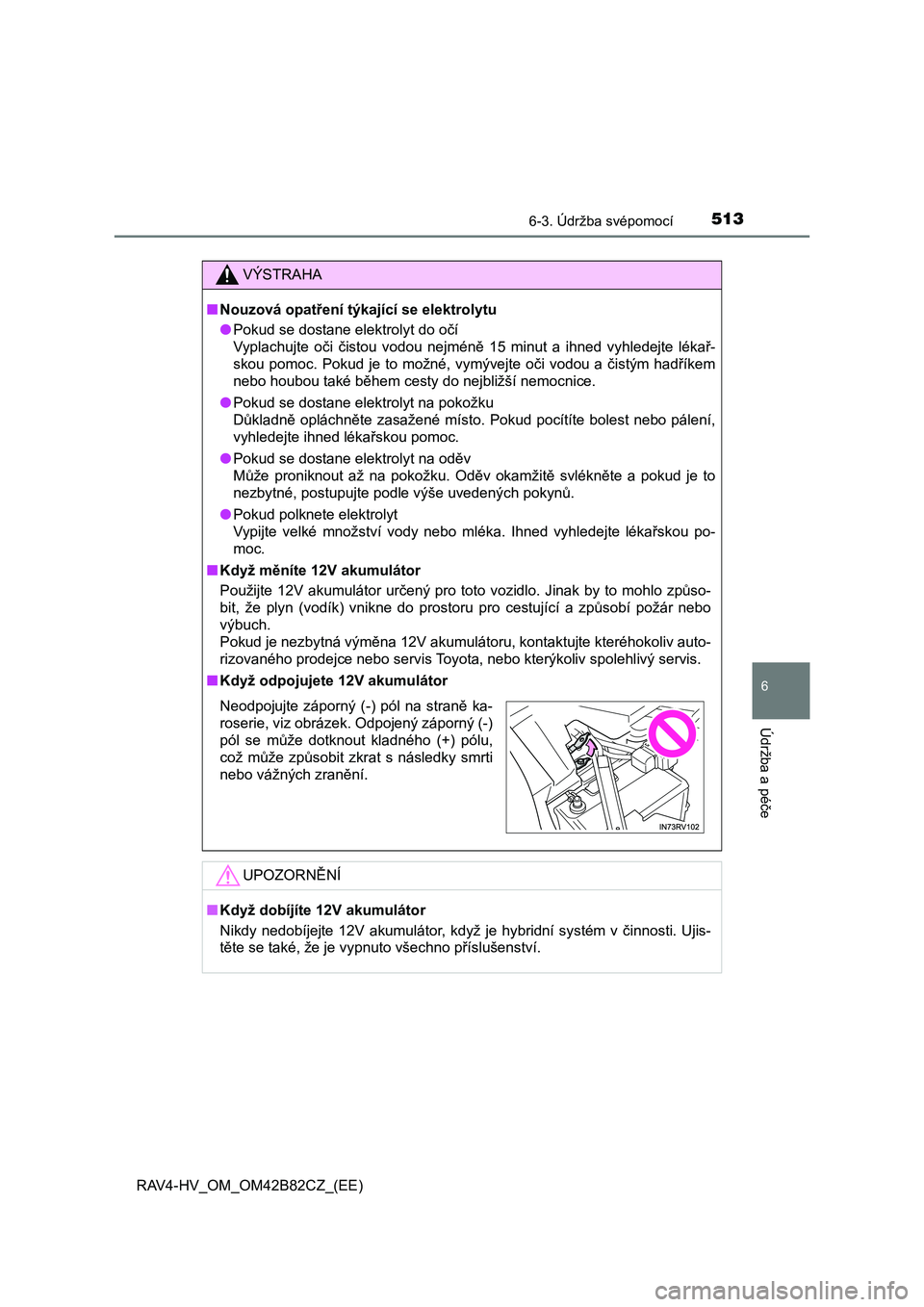

5136-3. Údržba svépomocí
RAV4-HV_OM_OM42B82CZ_(EE)
6
Údržba a péče
VÝSTRAHA
■Nouzová opatření týkající se elektrolytu
●Pokud se dostane elektrolyt do očí
Vyplachujte oči čistou vodou nejméně 15 minut a ihned vyhledejte lékař-
skou pomoc. Pokud je to možné, vymývejte oči vodou a čistým hadříkem
nebo houbou také během cesty do nejbližší nemocnice.
●Pokud se dostane elektrolyt na pokožku
Důkladně opláchněte zasažené místo. Pokud pocítíte bolest nebo pálení,
vyhledejte ihned lékařskou pomoc.
●Pokud se dostane elektrolyt na oděv
Může proniknout až na pokožku. Oděv okamžitě svlékněte a pokud je to
nezbytné, postupujte podle výše uvedených pokynů.
●Pokud polknete elektrolyt
Vypijte velké množství vody nebo mléka. Ihned vyhledejte lékařskou po-
moc.
■Když měníte 12V akumulátor
Použijte 12V akumulátor určený pro toto vozidlo. Jinak by to mohlo způso-
bit, že plyn (vodík) vnikne do prostoru pro cestující a způsobí požár nebo
výbuch.
Pokud je nezbytná výměna 12V akumulátoru, kontaktujte kteréhokoliv auto-
rizovaného prodejce nebo servis Toyota, nebo kterýkoliv spolehlivý servis.
■Když odpojujete 12V akumulátor
UPOZORNĚNÍ
■Když dobíjíte 12V akumulátor
Nikdy nedobíjejte 12V akumulátor, když je hybridní systém v činnosti. Ujis-
těte se také, že je vypnuto všechno příslušenství.
Neodpojujte záporný (-) pól na straně ka-
roserie, viz obrázek. Odpojený záporný (-)
pól se může dotknout kladného (+) pólu,
což může způsobit zkrat s následky smrti
nebo vážných zranění.

5146-3. Údržba svépomocí
RAV4-HV_OM_OM42B82CZ_(EE)

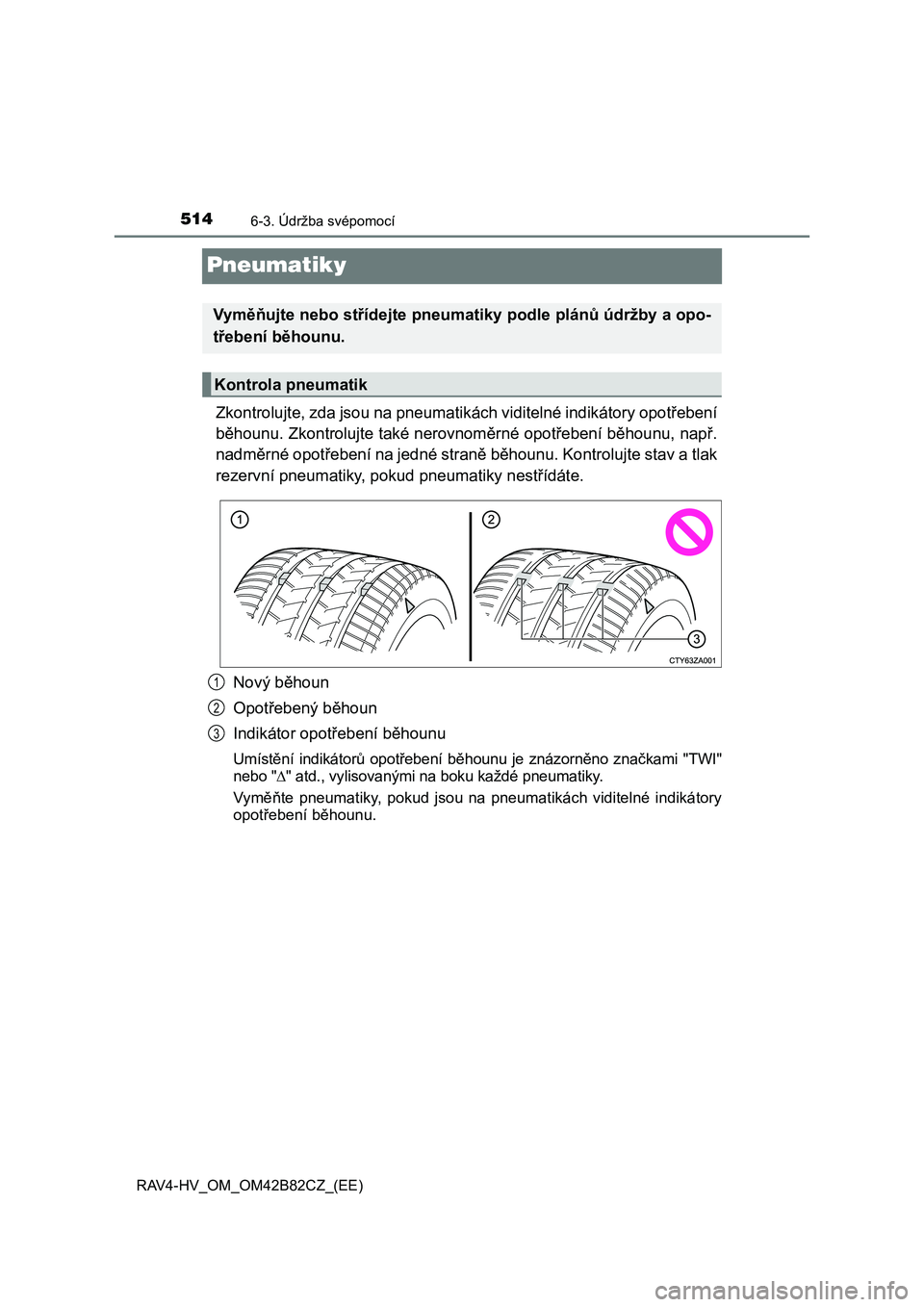

Pneumatiky
Zkontrolujte, zda jsou na pneumatikách viditelné indikátory opotřebení
běhounu. Zkontrolujte také nerovnoměrné opotřebení běhounu, např.
nadměrné opotřebení na jedné straně běhounu. Kontrolujte stav a tlak
rezervní pneumatiky, pokud pneumatiky nestřídáte.
Nový běhoun
Opotřebený běhoun
Indikátor opotřebení běhounu
Umístění indikátorů opotřebení běhounu je znázorněno značkami "TWI"
nebo "" atd., vylisovanými na boku každé pneumatiky.
Vyměňte pneumatiky, pokud jsou na pneumatikách viditelné indikátory
opotřebení běhounu.
Vyměňujte nebo střídejte pneumatiky podle plánů údržby a opo-
třebení běhounu.
Kontrola pneumatik
1
2
3

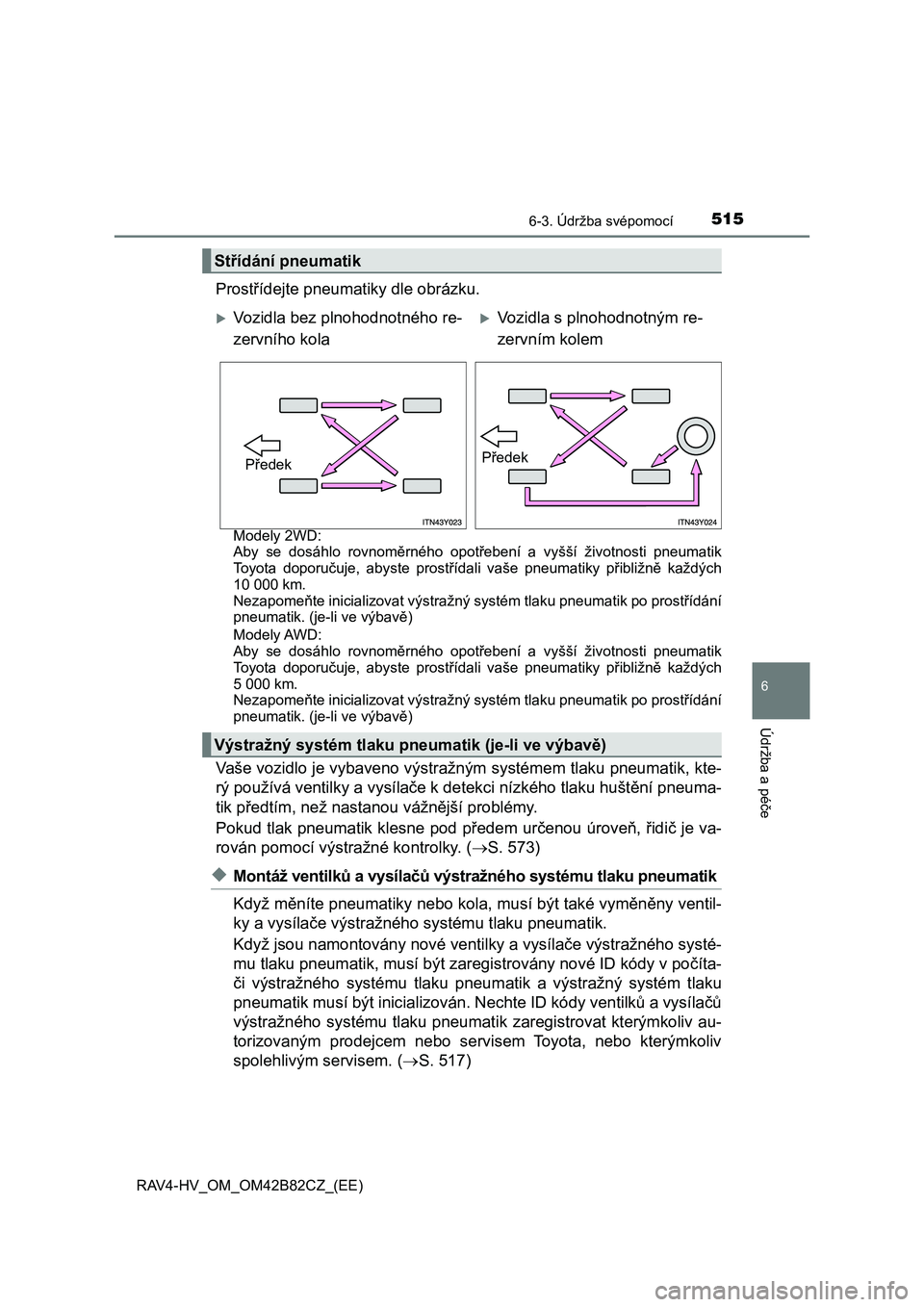

5156-3. Údržba svépomocí
RAV4-HV_OM_OM42B82CZ_(EE)
6
Údržba a péče
Prostřídejte pneumatiky dle obrázku.
Modely 2WD:
Aby se dosáhlo rovnoměrného opotřebení a vyšší životnosti pneumatik
Toyota doporučuje, abyste prostřídali vaše pneumatiky přibližně každých
10 000 km.
Nezapomeňte inicializovat výstražný systém tlaku pneumatik po prostřídání
pneumatik. (je-li ve výbavě)
Modely AWD:
Aby se dosáhlo rovnoměrného opotřebení a vyšší životnosti pneumatik
Toyota doporučuje, abyste prostřídali vaše pneumatiky přibližně každých
5 000 km.
Nezapomeňte inicializovat výstražný systém tlaku pneumatik po prostřídání
pneumatik. (je-li ve výbavě)
Vaše vozidlo je vybaveno výstražným systémem tlaku pneumatik, kte-
rý používá ventilky a vysílače k detekci nízkého tlaku huštění pneuma-
tik předtím, než nastanou vážnější problémy.
Pokud tlak pneumatik klesne pod předem určenou úroveň, řidič je va-
rován pomocí výstražné kontrolky. (S. 573)
◆Montáž ventilků a vysílačů výstražného systému tlaku pneumatik
Když měníte pneumatiky nebo kola, musí být také vyměněny ventil-
ky a vysílače výstražného systému tlaku pneumatik.
Když jsou namontovány nové ventilky a vysílače výstražného systé-
mu tlaku pneumatik, musí být zaregistrovány nové ID kódy v počíta-
či výstražného systému tlaku pneumatik a výstražný systém tlaku
pneumatik musí být inicializován. Nechte ID kódy ventilků a vysílačů
výstražného systému tlaku pneumatik zaregistrovat kterýmkoliv au-
torizovaným prodejcem nebo servisem Toyota, nebo kterýmkoliv
spolehlivým servisem. (S. 517)
Střídání pneumatik
Vozidla bez plnohodnotného re-
zervního kolaVozidla s plnohodnotným re-
zervním kolem
Výstražný systém tlaku pneumatik (je-li ve výbavě)
PředekPředek

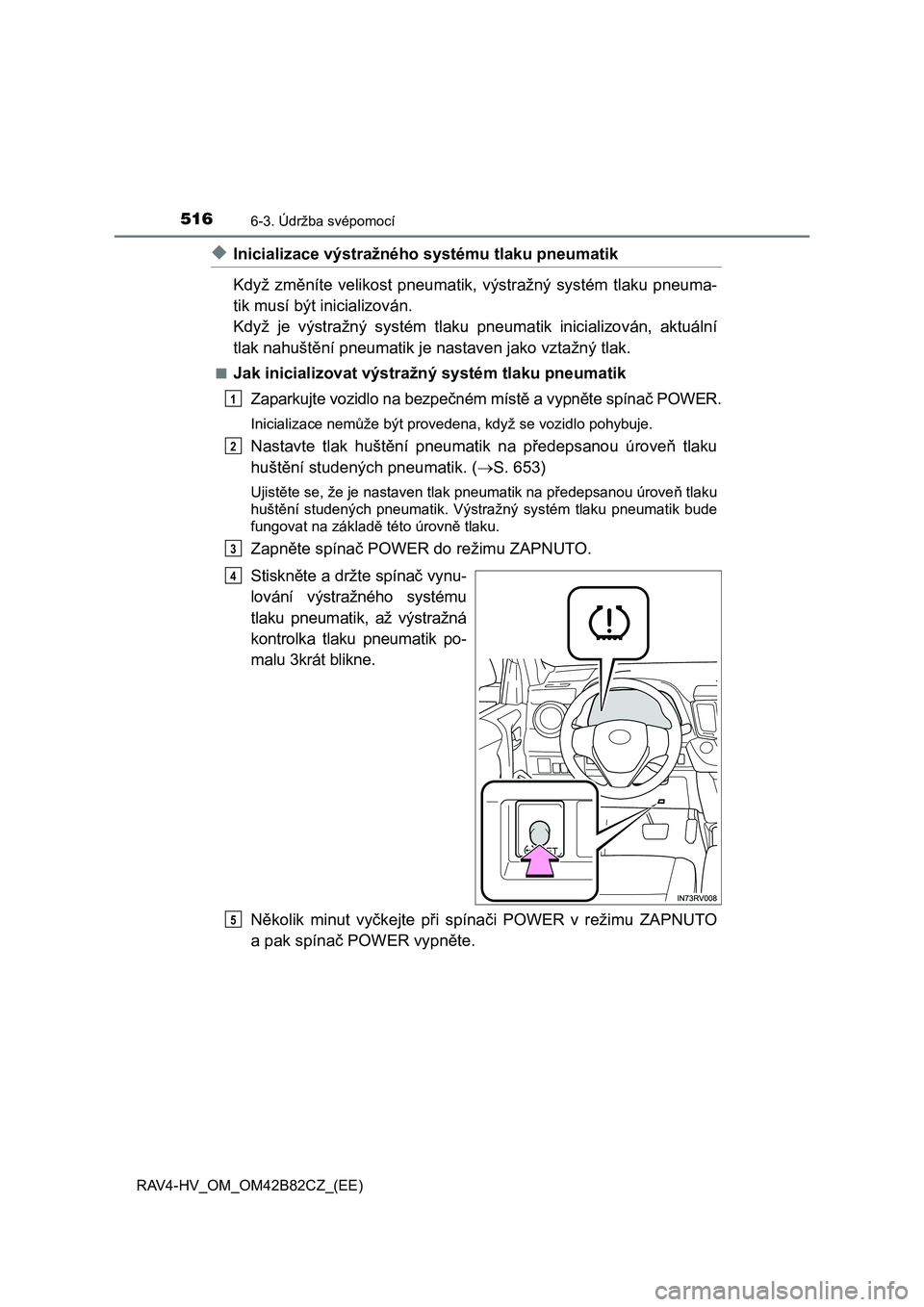

5166-3. Údržba svépomocí
RAV4-HV_OM_OM42B82CZ_(EE)
◆Inicializace výstražného systému tlaku pneumatik
Když změníte velikost pneumatik, výstražný systém tlaku pneuma-
tik musí být inicializován.
Když je výstražný systém tlaku pneumatik inicializován, aktuální
tlak nahuštění pneumatik je nastaven jako vztažný tlak.
■Jak inicializovat výstražný systém tlaku pneumatik
Zaparkujte vozidlo na bezpečném místě a vypněte spínač POWER.
<002c0051004c0046004c0044004f004c005d0044004600480003005100480050012400e500480003004500ea00570003005300550052005900480047004800510044000f0003004e0047005c00e5000300560048000300590052005d004c0047004f005200
0300530052004b005c00450058004d00480011[
Nastavte tlak huštění pneumatik na předepsanou úroveň tlaku
huštění studených pneumatik. (S. 653)
Ujistěte se, že je nastaven tlak pneumatik na předepsanou úroveň tlaku
huštění studených pneumatik. Výstražný systém tlaku pneumatik bude
fungovat na základě této úrovně tlaku.
Zapněte spínač POWER do režimu ZAPNUTO.
Stiskněte a držte spínač vynu-
lování výstražného systému
tlaku pneumatik, až výstražná
kontrolka tlaku pneumatik po-
malu 3krát blikne.
Několik minut vyčkejte při spínači POWER v režimu ZAPNUTO
a pak spínač POWER vypněte.
1
2
3
4
5

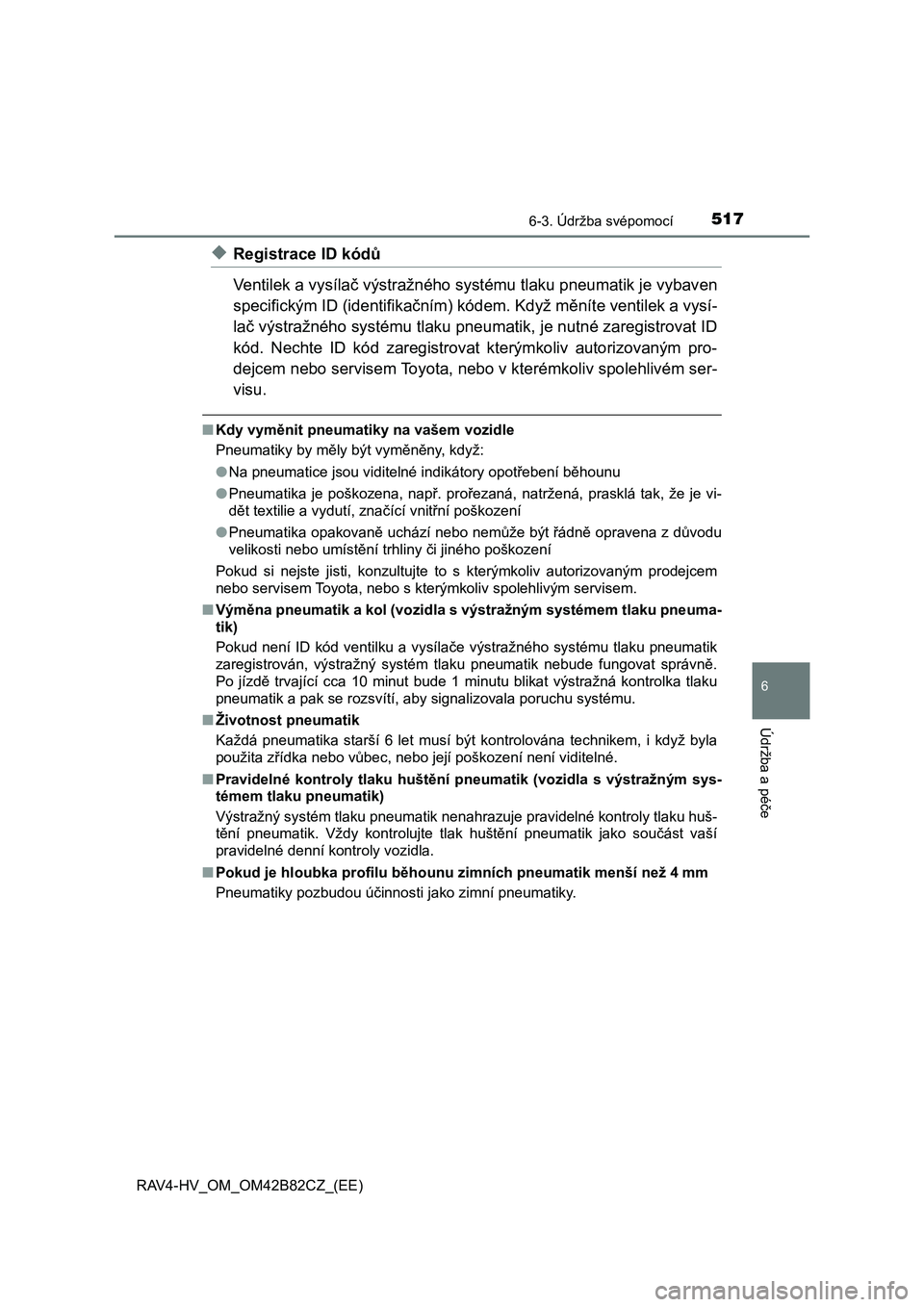

5176-3. Údržba svépomocí
RAV4-HV_OM_OM42B82CZ_(EE)
6
Údržba a péče
◆Registrace ID kódů
Ventilek a vysílač výstražného systému tlaku pneumatik je vybaven
specifickým ID (identifikačním) kódem. Když měníte ventilek a vysí-
lač výstražného systému tlaku pneumatik, je nutné zaregistrovat ID
kód. Nechte ID kód zaregistrovat kterýmkoliv autorizovaným pro-
dejcem nebo servisem Toyota, nebo v kterémkoliv spolehlivém ser-
visu.
■Kdy vyměnit pneumatiky na vašem vozidle
Pneumatiky by měly být vyměněny, když:
●<0031004400030053005100480058005000440057004c004600480003004d00560052005800030059004c0047004c00570048004f005100700003004c00510047004c004e0069005700520055005c00030052005300520057011c0048004500480051007400
030045010c004b0052005800510058[
●Pneumatika je poškozena, např. prořezaná, natržená, prasklá tak, že je vi-
dět textilie a vydutí, značící vnitřní poškození
●Pneumatika opakovaně uchází nebo nemůže být řádně opravena z důvodu
<00590048004f004c004e005200560057004c00030051004800450052000300580050007400560057010c00510074000300570055004b004f004c0051005c000300fe004c0003004d004c00510070004b005200030053005200e3004e0052005d0048005100
74[
Pokud si nejste jisti, konzultujte to s kterýmkoliv autorizovaným prodejcem
nebo servisem Toyota, nebo s kterýmkoliv spolehlivým servisem.
■Výměna pneumatik a kol (vozidla s výstražným systémem tlaku pneuma-
tik)
Pokud není ID kód ventilku a vysílače výstražného systému tlaku pneumatik
zaregistrován, výstražný systém tlaku pneumatik nebude fungovat správně.
Po jízdě trvající cca 10 minut bude 1 minutu blikat výstražná kontrolka tlaku
pneumatik a pak se rozsvítí, aby signalizovala poruchu systému.
■Životnost pneumatik
Každá pneumatika starší 6 let musí být kontrolována technikem, i když byla
použita zřídka nebo vůbec, nebo její poškození není viditelné.
■Pravidelné kontroly tlaku huštění pneumatik (vozidla s výstražným sys-
témem tlaku pneumatik)
Výstražný systém tlaku pneumatik nenahrazuje pravidelné kontroly tlaku huš-
tění pneumatik. Vždy kontrolujte tlak huštění pneumatik jako součást vaší
pravidelné denní kontroly vozidla.
■Pokud je hloubka profilu běhounu zimních pneumatik menší než 4 mm
Pneumatiky pozbudou účinnosti jako zimní pneumatiky.

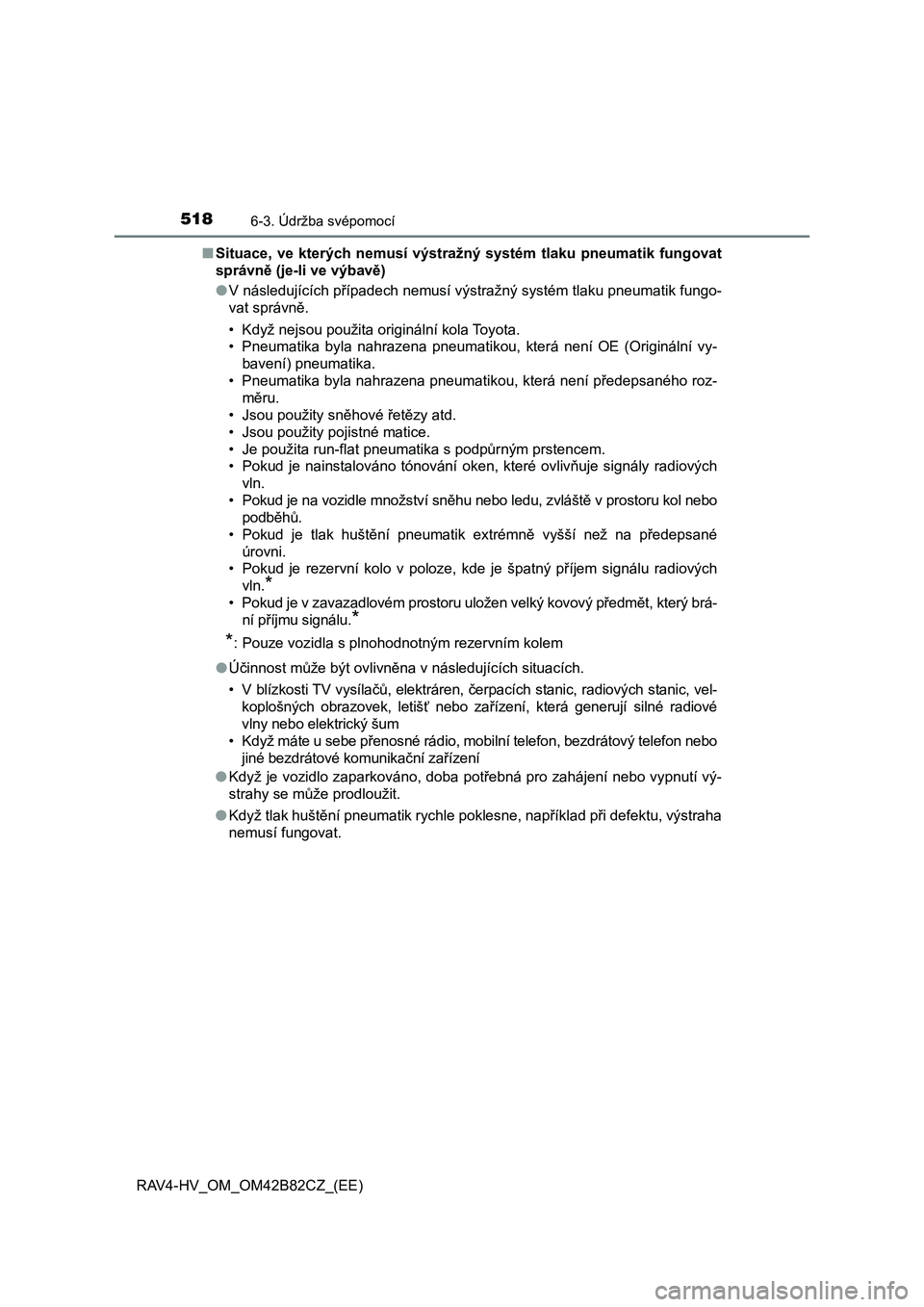

5186-3. Údržba svépomocí
RAV4-HV_OM_OM42B82CZ_(EE)■Situace, ve kterých nemusí výstražný systém tlaku pneumatik fungovat
správně (je-li ve výbavě)
●V následujících případech nemusí výstražný systém tlaku pneumatik fungo-
vat správně.
• Když nejsou použita originální kola Toyota.
• Pneumatika byla nahrazena pneumatikou, která není OE (Originální vy-
bavení) pneumatika.
• Pneumatika byla nahrazena pneumatikou, která není předepsaného roz-
měru.
• Jsou použity sněhové řetězy atd.
• Jsou použity pojistné matice.
• Je použita run-flat pneumatika s podpůrným prstencem.
• Pokud je nainstalováno tónování oken, které ovlivňuje signály radiových
vln.
• Pokud je na vozidle množství sněhu nebo ledu, zvláště v prostoru kol nebo
podběhů.
• Pokud je tlak huštění pneumatik extrémně vyšší než na předepsané
úrovni.
• Pokud je rezervní kolo v poloze, kde je špatný příjem signálu radiových
vln.
*
• Pokud je v zavazadlovém prostoru uložen velký kovový předmět, který brá-
ní příjmu signálu.
*
*
: Pouze vozidla s plnohodnotným rezervním kolem
●Účinnost může být ovlivněna v následujících situacích.
• V blízkosti TV vysílačů, elektráren, čerpacích stanic, radiových stanic, vel-
koplošných obrazovek, letišť nebo zařízení, která generují silné radiové
vlny nebo elektrický šum
• Když máte u sebe přenosné rádio, mobilní telefon, bezdrátový telefon nebo
jiné bezdrátové komunikační zařízení
●Když je vozidlo zaparkováno, doba potřebná pro zahájení nebo vypnutí vý-
strahy se může prodloužit.
●Když tlak huštění pneumatik rychle poklesne, například při defektu, výstraha
nemusí fungovat.

5196-3. Údržba svépomocí
RAV4-HV_OM_OM42B82CZ_(EE)
6
Údržba a péče

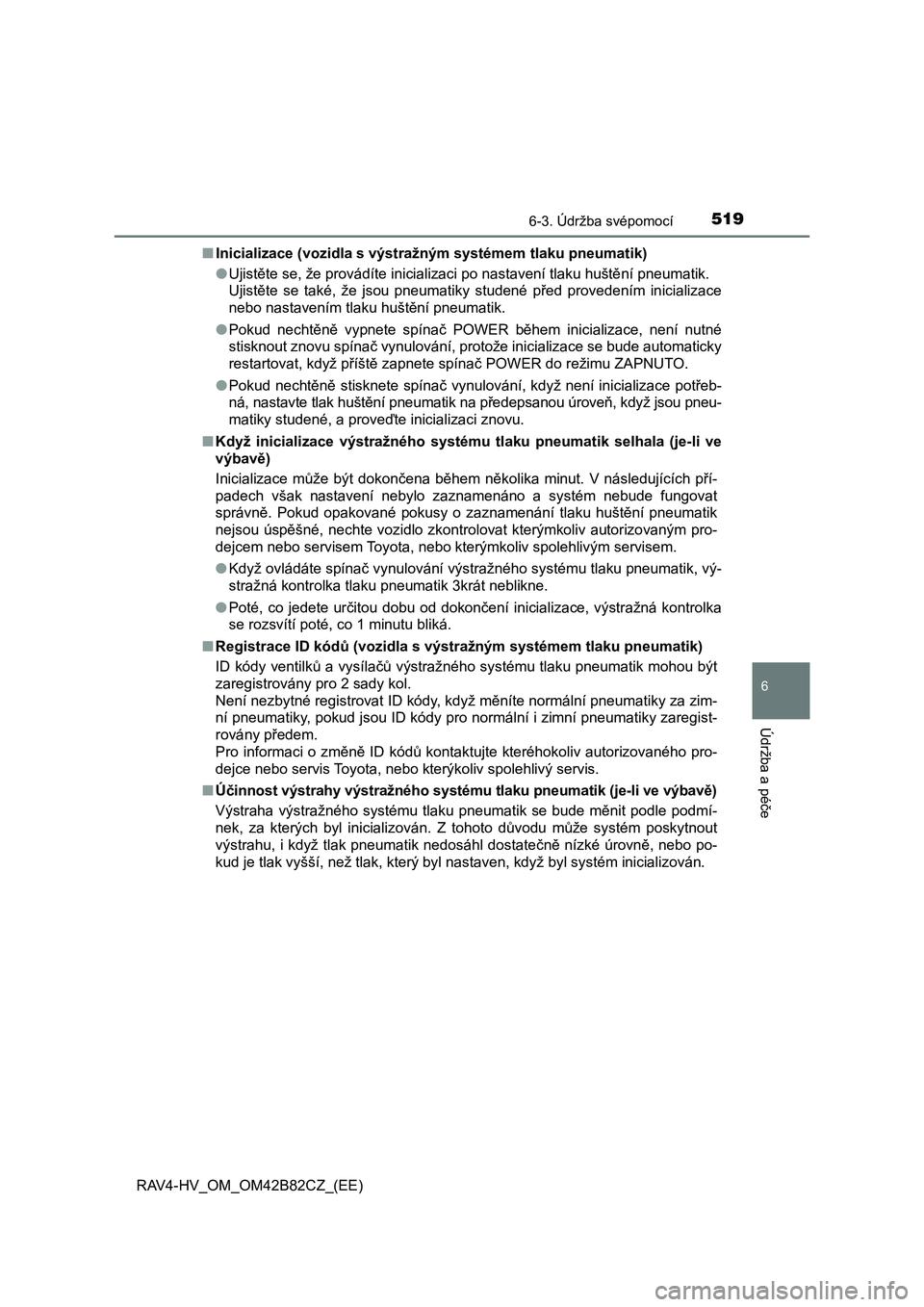

■Inicializace (vozidla s výstražným systémem tlaku pneumatik)
●Ujistěte se, že provádíte inicializaci po nastavení tlaku huštění pneumatik.
Ujistěte se také, že jsou pneumatiky studené před provedením inicializace
nebo nastavením tlaku huštění pneumatik.
●Pokud nechtěně vypnete spínač POWER během inicializace, není nutné
stisknout znovu spínač vynulování, protože inicializace se bude automaticky
restartovat, když příště zapnete spínač POWER do režimu ZAPNUTO.
●Pokud nechtěně stisknete spínač vynulování, když není inicializace potřeb-
ná, nastavte tlak huštění pneumatik na předepsanou úroveň, když jsou pneu-
matiky studené, a proveďte inicializaci znovu.
■Když inicializace výstražného systému tlaku pneumatik selhala (je-li ve
výbavě)
Inicializace může být dokončena během několika minut. V následujících pří-
padech však nastavení nebylo zaznamenáno a systém nebude fungovat
správně. Pokud opakované pokusy o zaznamenání tlaku huštění pneumatik
nejsou úspěšné, nechte vozidlo zkontrolovat kterýmkoliv autorizovaným pro-
dejcem nebo servisem Toyota, nebo kterýmkoliv spolehlivým servisem.
●Když ovládáte spínač vynulování výstražného systému tlaku pneumatik, vý-
stražná kontrolka tlaku pneumatik 3krát neblikne.
●Poté, co jedete určitou dobu od dokončení inicializace, výstražná kontrolka
se rozsvítí poté, co 1 minutu bliká.
■Registrace ID kódů (vozidla s výstražným systémem tlaku pneumatik)
ID kódy ventilků a vysílačů výstražného systému tlaku pneumatik mohou být
zaregistrovány pro 2 sady kol.
Není nezbytné registrovat ID kódy, když měníte normální pneumatiky za zim-
ní pneumatiky, pokud jsou ID kódy pro normální i zimní pneumatiky zaregist-
rovány předem.
Pro informaci o změně ID kódů kontaktujte kteréhokoliv autorizovaného pro-
dejce nebo servis Toyota, nebo kterýkoliv spolehlivý servis.
■Účinnost výstrahy výstražného systému tlaku pneumatik (je-li ve výbavě)
Výstraha výstražného systému tlaku pneumatik se bude měnit podle podmí-
nek, za kterých byl inicializován. Z tohoto důvodu může systém poskytnout
výstrahu, i když tlak pneumatik nedosáhl dostatečně nízké úrovně, nebo po-
kud je tlak vyšší, než tlak, který byl nastaven, když byl systém inicializován.

5206-3. Údržba svépomocí
RAV4-HV_OM_OM42B82CZ_(EE)

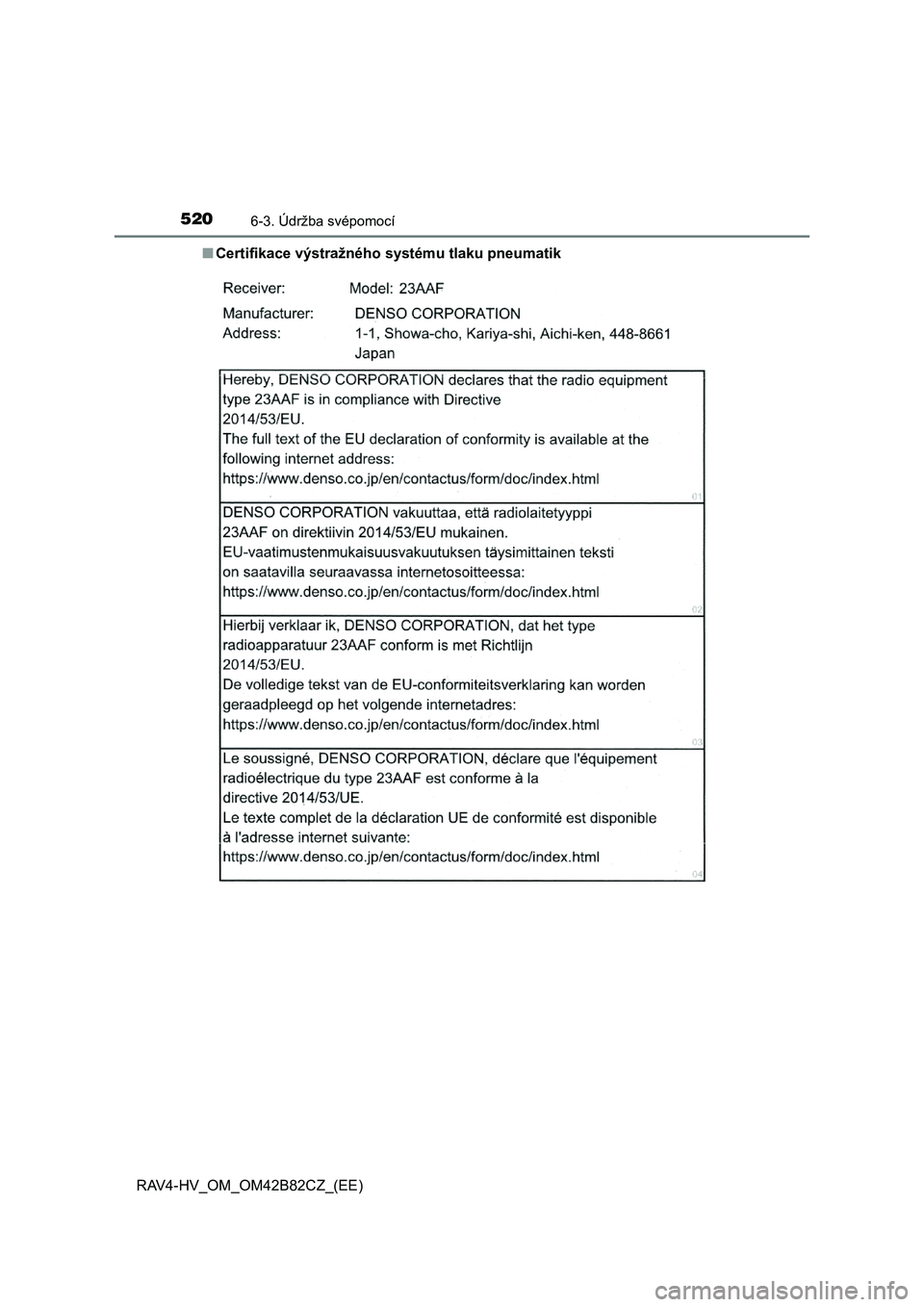

■ Certifikace výstražného systému tlaku pneumatik
