5416-3. Údržba svépomocí
RAV4-HV_OM_OM42B82CZ_(EE)
6
Údržba a péče
Filtr klimatizace
Vypněte spínač POWER.
Otevřete odkládací schránku.
Vysuňte tlumič.
Stiskněte odkládací schránku
na obou stranách, abyste odpo-
jili závěsy.
Vyjměte kryt filtru.
Filtr klimatizace se musí pravidelně vyměňovat, aby byla zajiště-
na účinnost klimatizace.
Postup při vyjmutí
1
2
3
4
Vozidla s levostranným řízenímVozidla s pravostranným říze-
ním

5426-3. Údržba svépomocí
RAV4-HV_OM_OM42B82CZ_(EE)
Vyjměte filtr klimatizace a vy-
měňte ho za nový filtr.
Značky "UP" na filtru by měly smě-
řovat nahoru.
■Interval výměny
Kontrolujte a vyměňujte filtr klimatizace podle plánu údržby. V prašných ob-
lastech nebo oblastech se silnou intenzitou dopravy může být výměna prove-
dena dříve. (Informace o plánu údržby si přečtěte v "Servisní knížce Toyota"
nebo "Záruční knížce Toyota".)
■Pokud se proudění vzduchu z výstupů výrazně sníží
Filtr může být ucpaný. Zkontrolujte filtr a pokud je to nutné, vyměňte ho.
5
UPOZORNĚNÍ
■Když používáte systém klimatizace
Vždy se ujistěte, že je instalován filtr.
Používání systému klimatizace bez filtru může systém poškodit.

5436-3. Údržba svépomocí
RAV4-HV_OM_OM42B82CZ_(EE)
6
Údržba a péče
Baterie elektronického klíče
●Plochý šroubovák
●Malý plochý šroubovák
●Lithiová baterie CR2032
Vytáhněte mechanický klíč ven.
Vyjměte kryt.
Abyste zabránili poškození klíče,
překryjte špičku šroubováku hadří-
kem.
Vyjměte kryt baterie.
Abyste zabránili poškození klíče,
překryjte špičku šroubováku hadří-
kem.
Pokud je baterie vybitá, vyměňte ji za novou.
Budete potřebovat následující pomůcky:
Výměna baterie
1
2
3

5446-3. Údržba svépomocí
RAV4-HV_OM_OM42B82CZ_(EE)

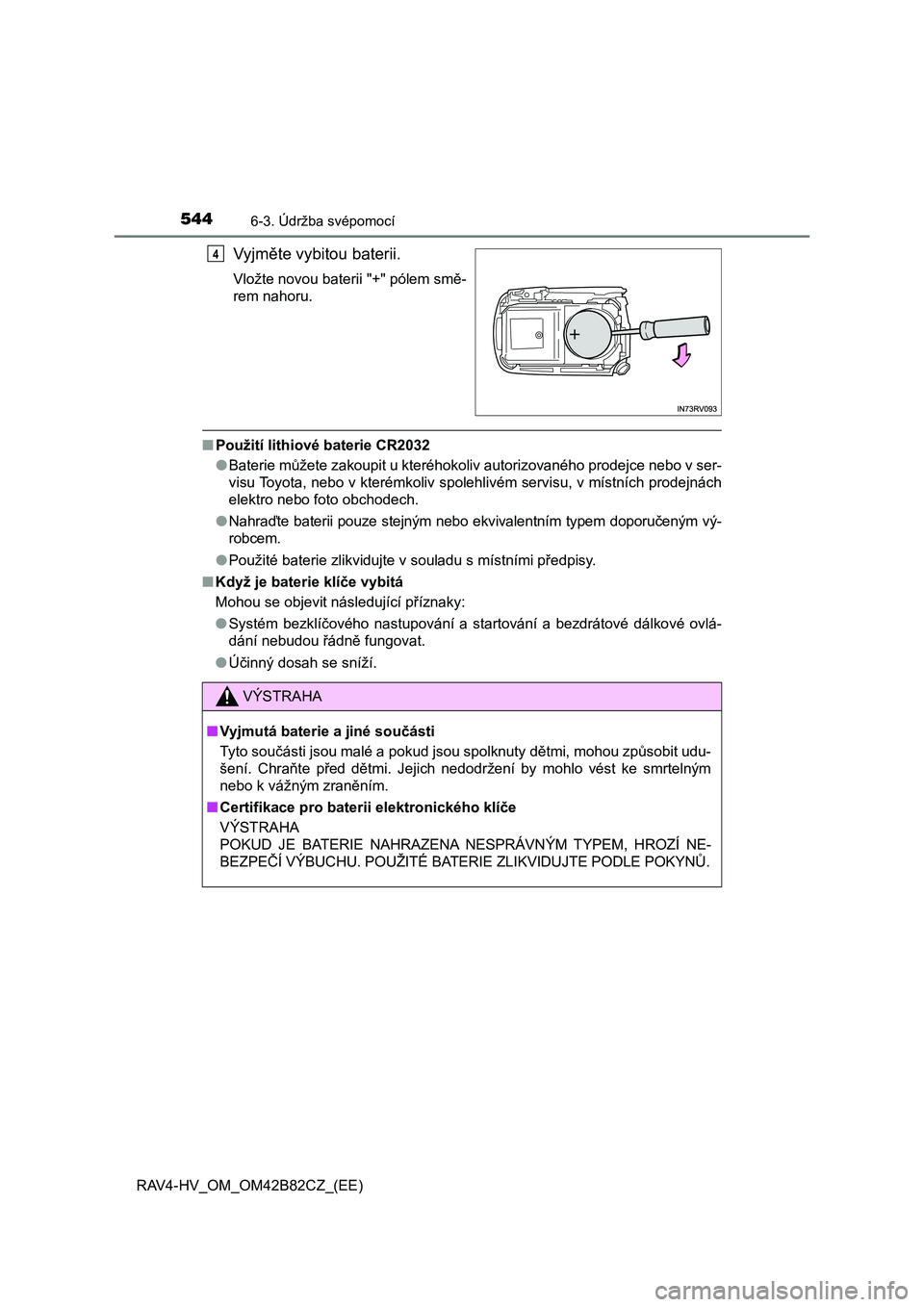

Vyjměte vybitou baterii.
Vložte novou baterii "+" pólem smě-
rem nahoru.
■Použití lithiové baterie CR2032
●Baterie můžete zakoupit u kteréhokoliv autorizovaného prodejce nebo v ser-
visu Toyota, nebo v kterémkoliv spolehlivém servisu, v místních prodejnách
elektro nebo foto obchodech.
●Nahraďte baterii pouze stejným nebo ekvivalentním typem doporučeným vý-
robcem.
●Použité baterie zlikvidujte v souladu s místními předpisy.
■Když je baterie klíče vybitá
Mohou se objevit následující příznaky:
●Systém bezklíčového nastupování a startování a bezdrátové dálkové ovlá-
dání nebudou řádně fungovat.
●Účinný dosah se sníží.
4
VÝSTRAHA
■Vyjmutá baterie a jiné součásti
Tyto součásti jsou malé a pokud jsou spolknuty dětmi, mohou způsobit udu-
šení. Chraňte před dětmi. Jejich nedodržení by mohlo vést ke smrtelným
nebo k vážným zraněním.
■Certifikace pro baterii elektronického klíče
VÝSTRAHA
POKUD JE BATERIE NAHRAZENA NESPRÁVNÝM TYPEM, HROZÍ NE-
BEZPEČÍ VÝBUCHU. POUŽITÉ BATERIE ZLIKVIDUJTE PODLE POKYNŮ.

5456-3. Údržba svépomocí
RAV4-HV_OM_OM42B82CZ_(EE)
6
Údržba a péče
UPOZORNĚNÍ
■Pro normální činnost po výměně baterie
Dodržujte následující pokyny, abyste zabránili nehodám:
●Vždy pracujte se suchýma rukama.
Vlhkost může způsobit korozi baterie.
●Nedotýkejte se ani nehýbejte s jinými součástmi uvnitř dálkového ovládání.
●Neohýbejte žádný z kontaktů baterie.

5466-3. Údržba svépomocí
RAV4-HV_OM_OM42B82CZ_(EE)
Kontrola a výměna pojistek
Vypněte spínač POWER.
Otevřete kryt pojistkové skříňky nebo přístrojový panel.
Pod přístrojovým panelem (vozidla s levostranným řízením)
Sejměte kryt.
Pokud některá z elektrických součástí nefunguje, může mít pře-
pálenou pojistku. Pokud se tak stane, zkontrolujte a vyměňte po-
jistku, pokud je to potřeba.
1
2
Motorový prostor typu AMotorový prostor typu B
Zatlačte výstupky dovnitř a kryt
zdvihněte.Zatlačte výstupky dovnitř a kryt
zdvihněte.

5476-3. Údržba svépomocí
RAV4-HV_OM_OM42B82CZ_(EE)
6
Údržba a péče
Pod přístrojovým panelem (vozidla s pravostranným řízením)
Vyjměte spodní kryt přístrojového
panelu.
Sejměte kryt.
Za přístrojovým panelem (vozidla s levostranným řízením)
Vyjměte přístrojový panel.
Za přístrojovým panelem (vozidla s pravostranným řízením)
Vyjměte odkládací schránku.
(S. 541)

5486-3. Údržba svépomocí
RAV4-HV_OM_OM42B82CZ_(EE)
Vyjměte pojistku vytahovákem.
Vytahovákem lze vyjímat pouze po-
jistky typu A.
Zkontrolujte, zda není pojistka přepálená.
Normální pojistka
Přepálená pojistka
Typ A a B:
Nahraďte přepálenou pojistku novou pojistkou příslušné proudové hodno-
ty. Proudovou hodnotu naleznete na víčku pojistkové skříňky.
Typ C a D:
Kontaktujte kteréhokoliv autorizovaného prodejce nebo servis Toyota, nebo
kterýkoliv spolehlivý servis.
3
4
1
2
Ty p ATy p B
Ty p CTy p D

5496-3. Údržba svépomocí
RAV4-HV_OM_OM42B82CZ_(EE)
6
Údržba a péče

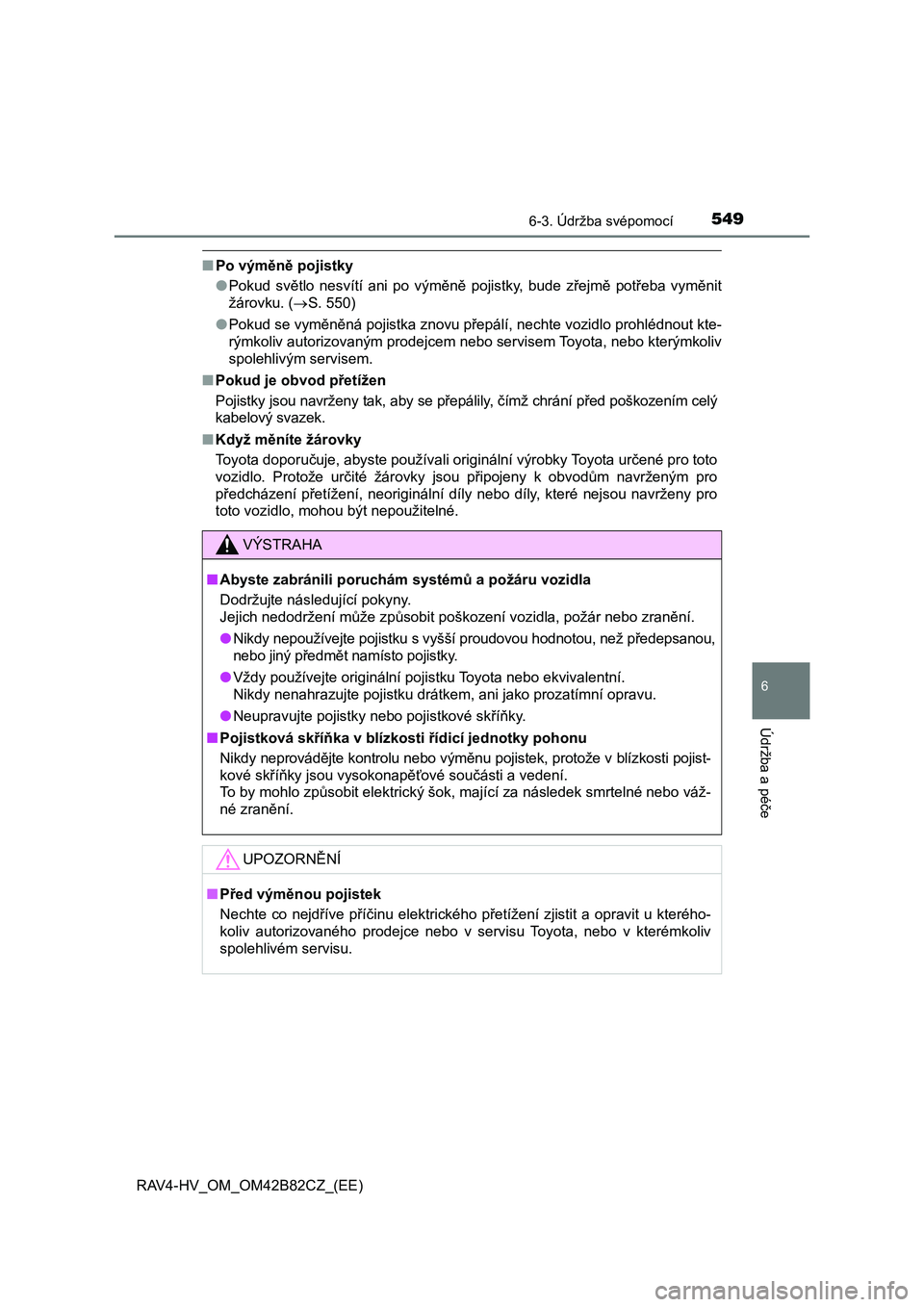

■Po výměně pojistky
●Pokud světlo nesvítí ani po výměně pojistky, bude zřejmě potřeba vyměnit
žárovku. (S. 550)
●Pokud se vyměněná pojistka znovu přepálí, nechte vozidlo prohlédnout kte-
rýmkoliv autorizovaným prodejcem nebo servisem Toyota, nebo kterýmkoliv
spolehlivým servisem.
■Pokud je obvod přetížen
Pojistky jsou navrženy tak, aby se přepálily, čímž chrání před poškozením celý
kabelový svazek.
■Když měníte žárovky
Toyota doporučuje, abyste používali originální výrobky Toyota určené pro toto
vozidlo. Protože určité žárovky jsou připojeny k obvodům navrženým pro
předcházení přetížení, neoriginální díly nebo díly, které nejsou navrženy pro
toto vozidlo, mohou být nepoužitelné.
VÝSTRAHA
■Abyste zabránili poruchám systémů a požáru vozidla
Dodržujte následující pokyny.
Jejich nedodržení může způsobit poškození vozidla, požár nebo zranění.
●Nikdy nepoužívejte pojistku s vyšší proudovou hodnotou, než předepsanou,
nebo jiný předmět namísto pojistky.
●Vždy používejte originální pojistku Toyota nebo ekvivalentní.
Nikdy nenahrazujte pojistku drátkem, ani jako prozatímní opravu.
●Neupravujte pojistky nebo pojistkové skříňky.
■Pojistková skříňka v blízkosti řídicí jednotky pohonu
Nikdy neprovádějte kontrolu nebo výměnu pojistek, protože v blízkosti pojist-
kové skříňky jsou vysokonapěťové součásti a vedení.
To by mohlo způsobit elektrický šok, mající za následek smrtelné nebo váž-
né zranění.
UPOZORNĚNÍ
■Před výměnou pojistek
Nechte co nejdříve příčinu elektrického přetížení zjistit a opravit u kterého-
koliv autorizovaného prodejce nebo v servisu Toyota, nebo v kterémkoliv
spolehlivém servisu.

5506-3. Údržba svépomocí
RAV4-HV_OM_OM42B82CZ_(EE)
Žárovky
Zjistěte wattový výkon žárovky, která má být vyměněna. (S. 654)
■Vpředu
Následující žárovky můžete vyměnit sami. Úroveň obtížnosti vý-
měny se liší podle žárovek. Protože hrozí nebezpečí poškození
součástí, doporučujeme, aby výměnu provedl kterýkoliv autori-
zovaný prodejce nebo servis Toyota, nebo kterýkoliv spolehlivý
servis.
Příprava na výměnu žárovky
Umístění žárovek
Přední mlhová světla
(jsou-li ve výbavě)
Světlomet
(halogenové světlomety)Přední směrová světla1
2
3
