5016-3. Údržba svépomocí
RAV4-HV_OM_OM42B82CZ_(EE)
6
Údržba a péče

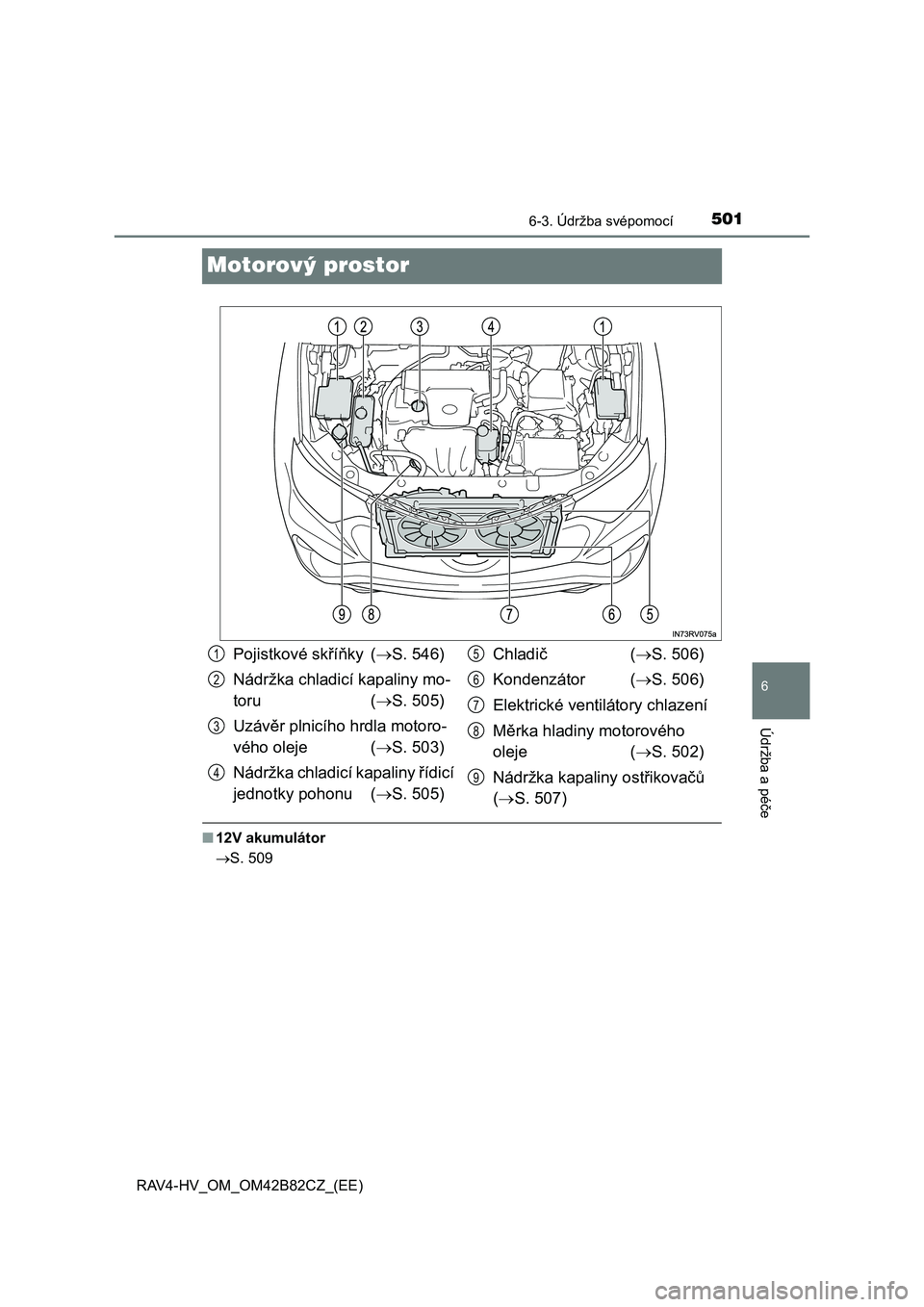

Motorový prostor
■12V akumulátor
S. 509
Pojistkové skříňky (S. 546)
Nádržka chladicí kapaliny mo-
toru (S. 505)
Uzávěr plnicího hrdla motoro-
vého oleje (S. 503)
Nádržka chladicí kapaliny řídicí
jednotky pohonu (S. 505)Chladič (S. 506)
Kondenzátor (S. 506)
Elektrické ventilátory chlazení
Měrka hladiny motorového
oleje (S. 502)
Nádržka kapaliny ostřikovačů
(S. 507)1
2
3
4
5
6
7
8
9
Page 502 of 688

5026-3. Údržba svépomocí
RAV4-HV_OM_OM42B82CZ_(EE)

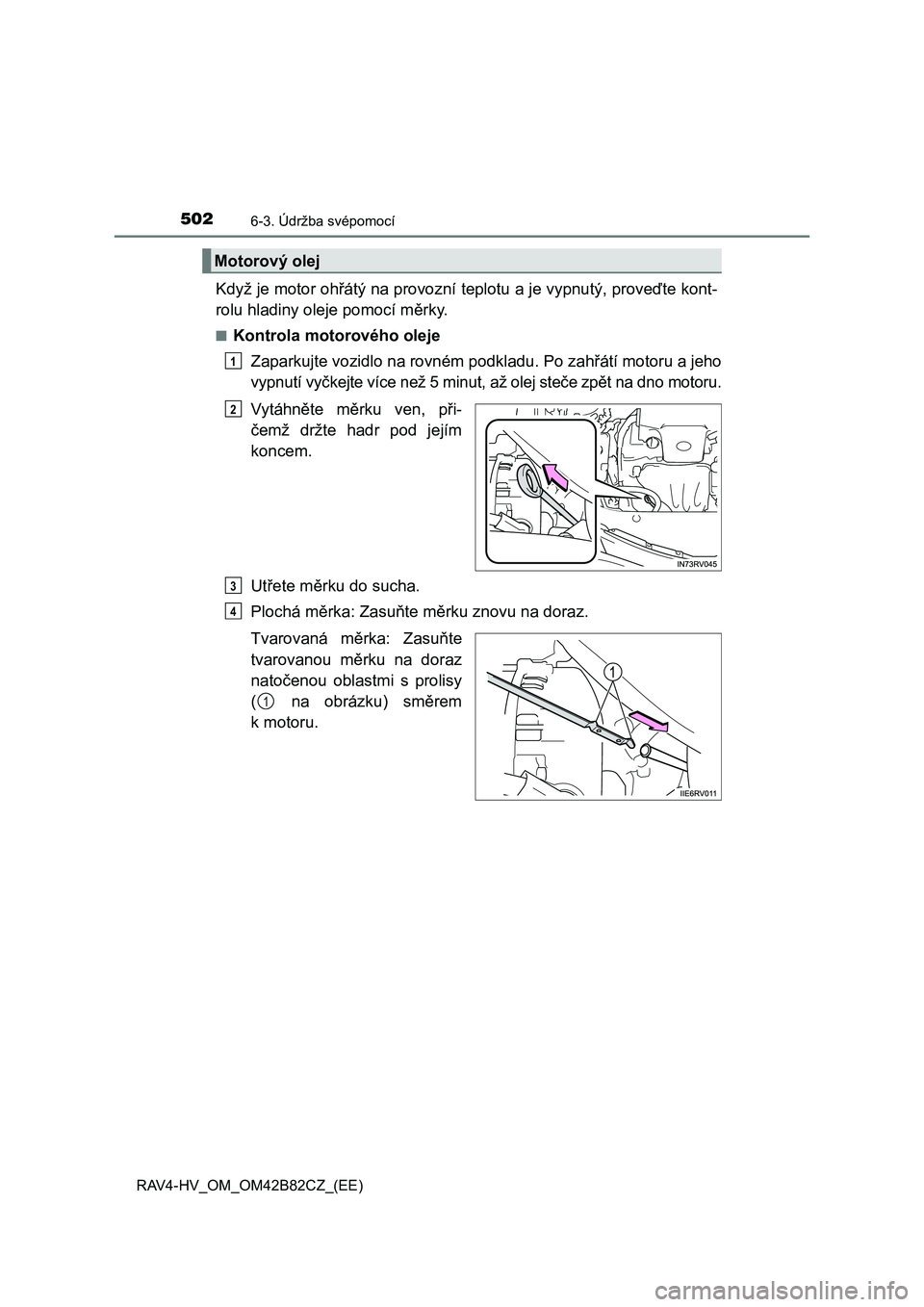

Když je motor ohřátý na provozní teplotu a je vypnutý, proveďte kont-
rolu hladiny oleje pomocí měrky.
■Kontrola motorového oleje
Zaparkujte vozidlo na rovném podkladu. Po zahřátí motoru a jeho
vypnutí vyčkejte více než 5 minut, až olej steče zpět na dno motoru.
Vytáhněte měrku ven, při-
čemž držte hadr pod jejím
koncem.
Utřete měrku do sucha.
Plochá měrka: Zasuňte měrku znovu na doraz.
Tvarovaná měrka: Zasuňte
tvarovanou měrku na doraz
natočenou oblastmi s prolisy
( na obrázku) směrem
k motoru.
Motorový olej
1
2
3
4
1
Page 503 of 688

5036-3. Údržba svépomocí
RAV4-HV_OM_OM42B82CZ_(EE)
6
Údržba a péče

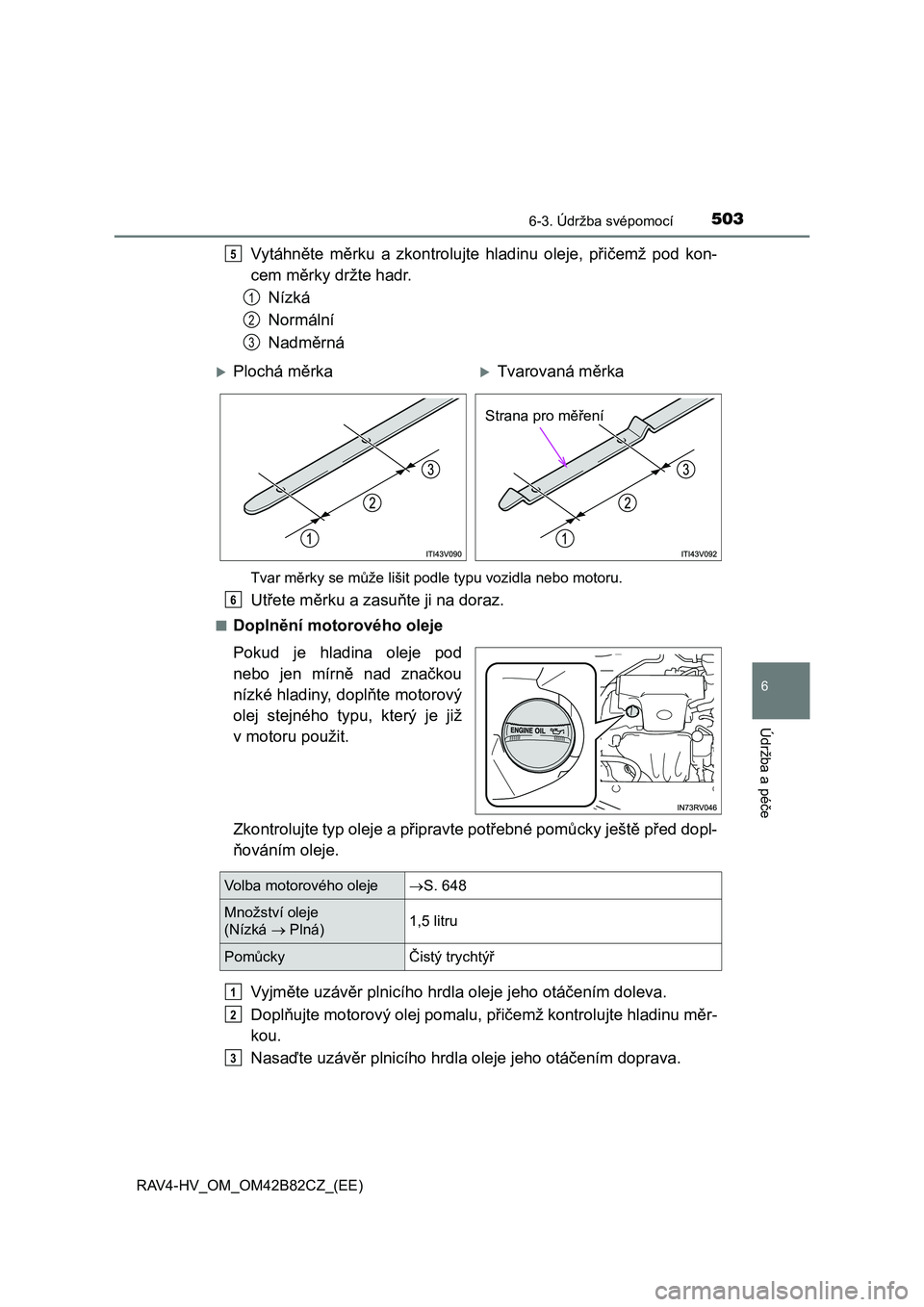

Vytáhněte měrku a zkontrolujte hladinu oleje, přičemž pod kon-
cem měrky držte hadr.
Nízká
Normální
Nadměrná
Tvar měrky se může lišit podle typu vozidla nebo motoru.
Utřete měrku a zasuňte ji na doraz.
■Doplnění motorového oleje
Pokud je hladina oleje pod
nebo jen mírně nad značkou
nízké hladiny, doplňte motorový
olej stejného typu, který je již
v motoru použit.
Zkontrolujte typ oleje a připravte potřebné pomůcky ještě před dopl-
ňováním oleje.
Vyjměte uzávěr plnicího hrdla oleje jeho otáčením doleva.
Doplňujte motorový olej pomalu, přičemž kontrolujte hladinu měr-
kou.
Nasaďte uzávěr plnicího hrdla oleje jeho otáčením doprava.
5
1
2
3
Plochá měrkaTvarovaná měrka
Strana pro měření
6
Volba motorového olejeS. 648
Množství oleje
(Nízká Plná)1,5 litru
Pomůcky Čistý trychtýř
1
2
3
Page 504 of 688

5046-3. Údržba svépomocí
RAV4-HV_OM_OM42B82CZ_(EE)
■Spotřeba motorového oleje
Během jízdy se spotřebuje určité množství motorového oleje. V následujících
situacích se může spotřeba oleje zvýšit a může být nutné doplnit motorový
olej mezi intervaly údržby.
●Když je motor nový, například přímo po koupi vozidla nebo po výměně mo-
toru
●Pokud je použit olej nízké kvality nebo olej neodpovídající viskozity
●Když jedete při vysokých otáčkách motoru nebo s těžkým nákladem, při ta-
žení, nebo při jízdě s častým zrychlováním a zpomalováním
●Když necháváte motor běžet dlouhou dobu na volnoběh, nebo když jezdíte
často v hustém provozu
VÝSTRAHA
■Použitý motorový olej
●Použitý motorový olej obsahuje potenciálně škodlivé látky, které mohou
způsobit onemocnění pokožky, jako je zánět a rakovina kůže. Vyvarujte se
proto dlouhého a opakovaného kontaktu s olejem. Důkladně se umyjte
mýdlem a vodou, abyste odstranili použitý motorový olej z vaší pokožky.
●Zlikvidujte použitý olej a filtry pouze bezpečným a přijatelným způsobem.
Nevyhazujte použitý olej a filtry do domácího odpadu, nevylévejte ho do
kanalizace ani na zem.
Kontaktujte kteréhokoliv autorizovaného prodejce nebo servis Toyota, nebo
kterýkoliv spolehlivý servis, servisní středisko nebo obchod s náhradními
díly a informujte se o možnosti recyklace nebo likvidace.
●Nenechávejte použitý olej v dosahu dětí.
UPOZORNĚNÍ
■Abyste zabránili vážnému poškození motoru
Pravidelně kontrolujte hladinu oleje.
■Když vyměňujete motorový olej
●Dejte pozor, abyste nerozlili motorový olej na součásti vozidla.
●Zabraňte přeplnění, neboť by mohlo dojít k poškození motoru.
●Při každém doplnění oleje zkontrolujte hladinu oleje na měrce.
●Ujistěte se, že je uzávěr plnicího hrdla oleje dotažen.
Page 505 of 688

5056-3. Údržba svépomocí
RAV4-HV_OM_OM42B82CZ_(EE)
6
Údržba a péče

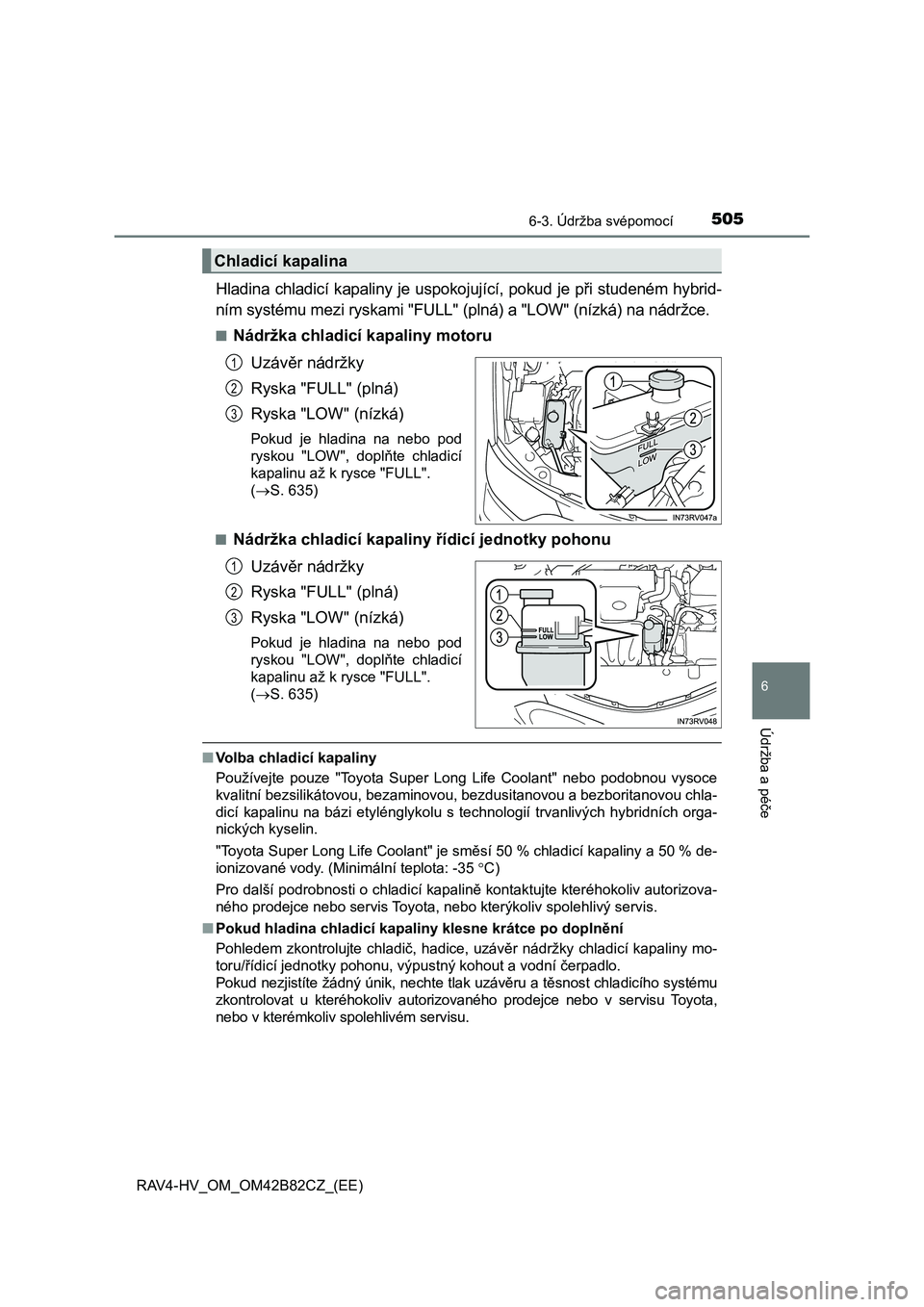

Hladina chladicí kapaliny je uspokojující, pokud je při studeném hybrid-
ním systému mezi ryskami "FULL" (plná) a "LOW" (nízká) na nádržce.
■Nádržka chladicí kapaliny motoru
Uzávěr nádržky
Ryska "FULL" (plná)
Ryska "LOW" (nízká)
Pokud je hladina na nebo pod
ryskou "LOW", doplňte chladicí
kapalinu až k rysce "FULL".
(S. 635)
■
Nádržka chladicí kapaliny řídicí jednotky pohonu
Uzávěr nádržky
Ryska "FULL" (plná)
Ryska "LOW" (nízká)
Pokud je hladina na nebo pod
ryskou "LOW", doplňte chladicí
kapalinu až k rysce "FULL".
(S. 635)
■Volba chladicí kapaliny
Používejte pouze "Toyota Super Long Life Coolant" nebo podobnou vysoce
kvalitní bezsilikátovou, bezaminovou, bezdusitanovou a bezboritanovou chla-
dicí kapalinu na bázi etylénglykolu s technologií trvanlivých hybridních orga-
nických kyselin.
"Toyota Super Long Life Coolant" je směsí 50 % chladicí kapaliny a 50 % de-
ionizované vody. (Minimální teplota: -35 C)
Pro další podrobnosti o chladicí kapalině kontaktujte kteréhokoliv autorizova-
ného prodejce nebo servis Toyota, nebo kterýkoliv spolehlivý servis.
■Pokud hladina chladicí kapaliny klesne krátce po doplnění
Pohledem zkontrolujte chladič, hadice, uzávěr nádržky chladicí kapaliny mo-
toru/řídicí jednotky pohonu, výpustný kohout a vodní čerpadlo.
Pokud nezjistíte žádný únik, nechte tlak uzávěru a těsnost chladicího systému
zkontrolovat u kteréhokoliv autorizovaného prodejce nebo v servisu Toyota,
nebo v kterémkoliv spolehlivém servisu.
Chladicí kapalina
1
2
3
1
2
3
Page 506 of 688

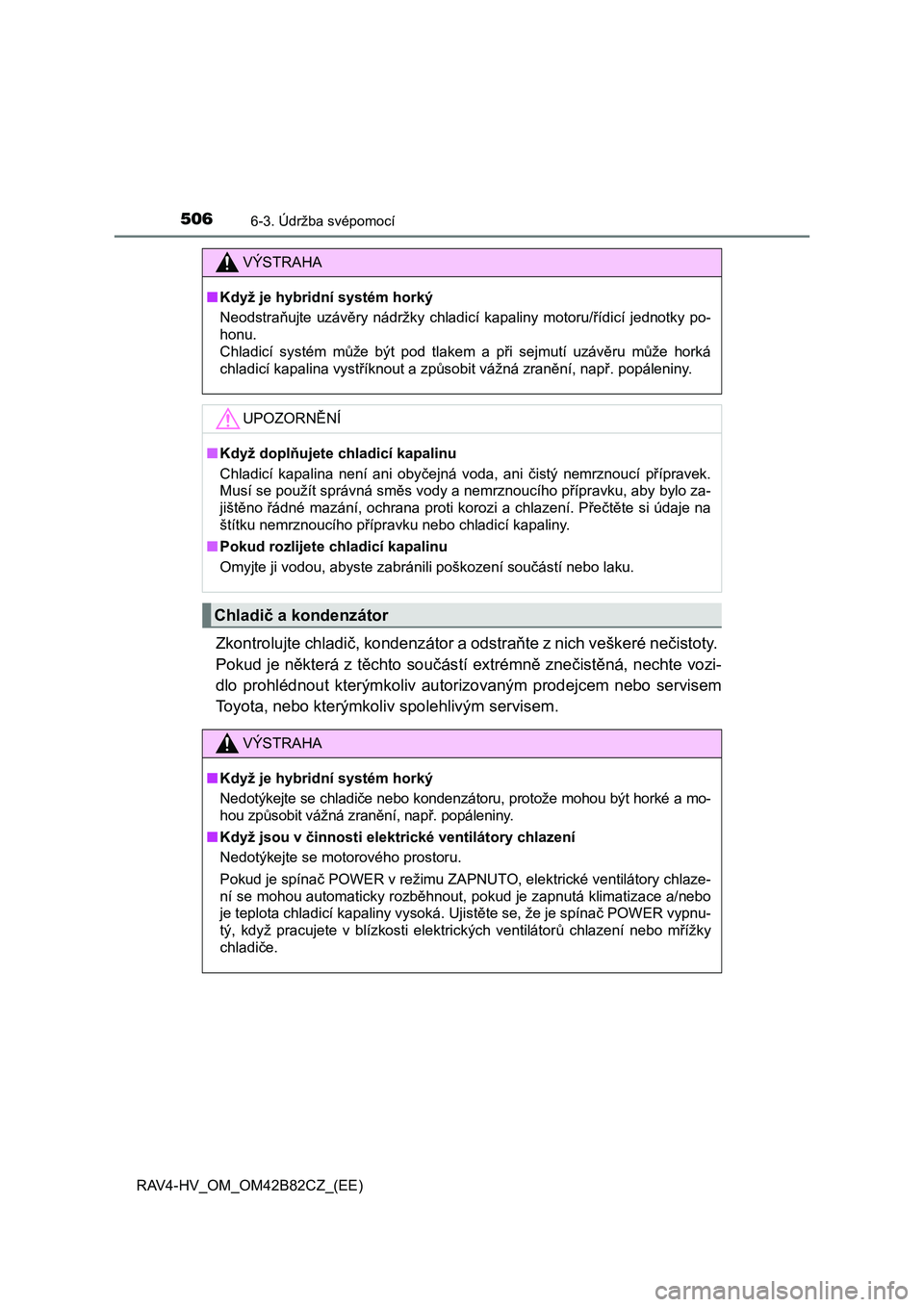

5066-3. Údržba svépomocí
RAV4-HV_OM_OM42B82CZ_(EE)
Zkontrolujte chladič, kondenzátor a odstraňte z nich veškeré nečistoty.
Pokud je některá z těchto součástí extrémně znečistěná, nechte vozi-
dlo prohlédnout kterýmkoliv autorizovaným prodejcem nebo servisem
Toyota, nebo kterýmkoliv spolehlivým servisem.
VÝSTRAHA
■Když je hybridní systém horký
Neodstraňujte uzávěry nádržky chladicí kapaliny motoru/řídicí jednotky po-
honu.
Chladicí systém může být pod tlakem a při sejmutí uzávěru může horká
chladicí kapalina vystříknout a způsobit vážná zranění, např. popáleniny.
UPOZORNĚNÍ
■Když doplňujete chladicí kapalinu
Chladicí kapalina není ani obyčejná voda, ani čistý nemrznoucí přípravek.
Musí se použít správná směs vody a nemrznoucího přípravku, aby bylo za-
jištěno řádné mazání, ochrana proti korozi a chlazení. Přečtěte si údaje na
štítku nemrznoucího přípravku nebo chladicí kapaliny.
■Pokud rozlijete chladicí kapalinu
Omyjte ji vodou, abyste zabránili poškození součástí nebo laku.
Chladič a kondenzátor
VÝSTRAHA
■Když je hybridní systém horký
Nedotýkejte se chladiče nebo kondenzátoru, protože mohou být horké a mo-
hou způsobit vážná zranění, např. popáleniny.
■Když jsou v činnosti elektrické ventilátory chlazení
Nedotýkejte se motorového prostoru.
Pokud je spínač POWER v režimu ZAPNUTO, elektrické ventilátory chlaze-
ní se mohou automaticky rozběhnout, pokud je zapnutá klimatizace a/nebo
je teplota chladicí kapaliny vysoká. Ujistěte se, že je spínač POWER vypnu-
tý, když pracujete v blízkosti elektrických ventilátorů chlazení nebo mřížky
chladiče.
Page 507 of 688

5076-3. Údržba svépomocí
RAV4-HV_OM_OM42B82CZ_(EE)
6
Údržba a péče

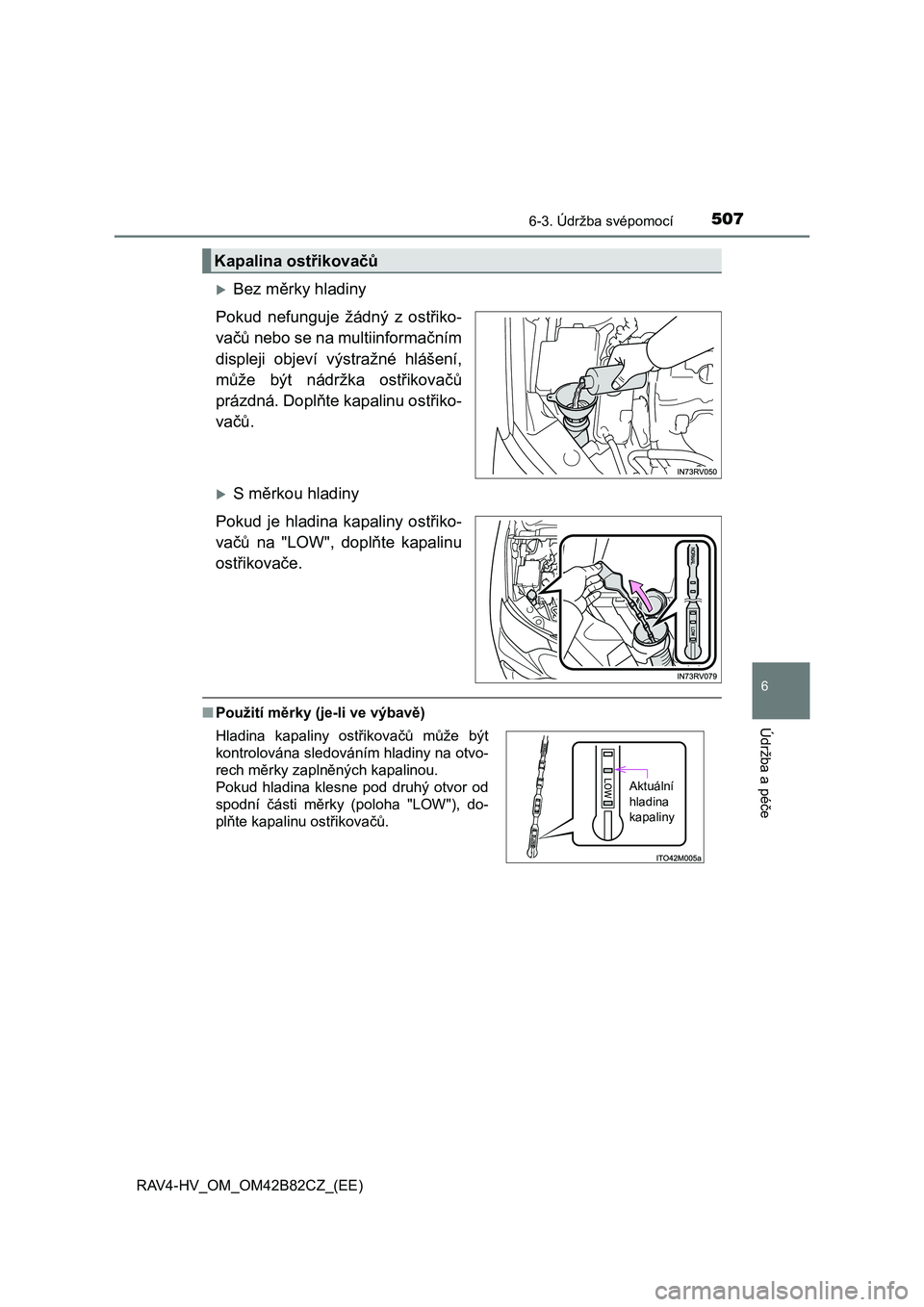

Bez měrky hladiny
Pokud nefunguje žádný z ostřiko-
vačů nebo se na multiinformačním
displeji objeví výstražné hlášení,
může být nádržka ostřikovačů
prázdná. Doplňte kapalinu ostřiko-
vačů.
S měrkou hladiny
Pokud je hladina kapaliny ostřiko-
vačů na "LOW", doplňte kapalinu
ostřikovače.
■Použití měrky (je-li ve výbavě)
Kapalina ostřikovačů
Hladina kapaliny ostřikovačů může být
kontrolována sledováním hladiny na otvo-
rech měrky zaplněných kapalinou.
Pokud hladina klesne pod druhý otvor od
spodní části měrky (poloha "LOW"), do-
plňte kapalinu ostřikovačů.
Aktuální
hladina
kapaliny
Page 508 of 688

5086-3. Údržba svépomocí
RAV4-HV_OM_OM42B82CZ_(EE)

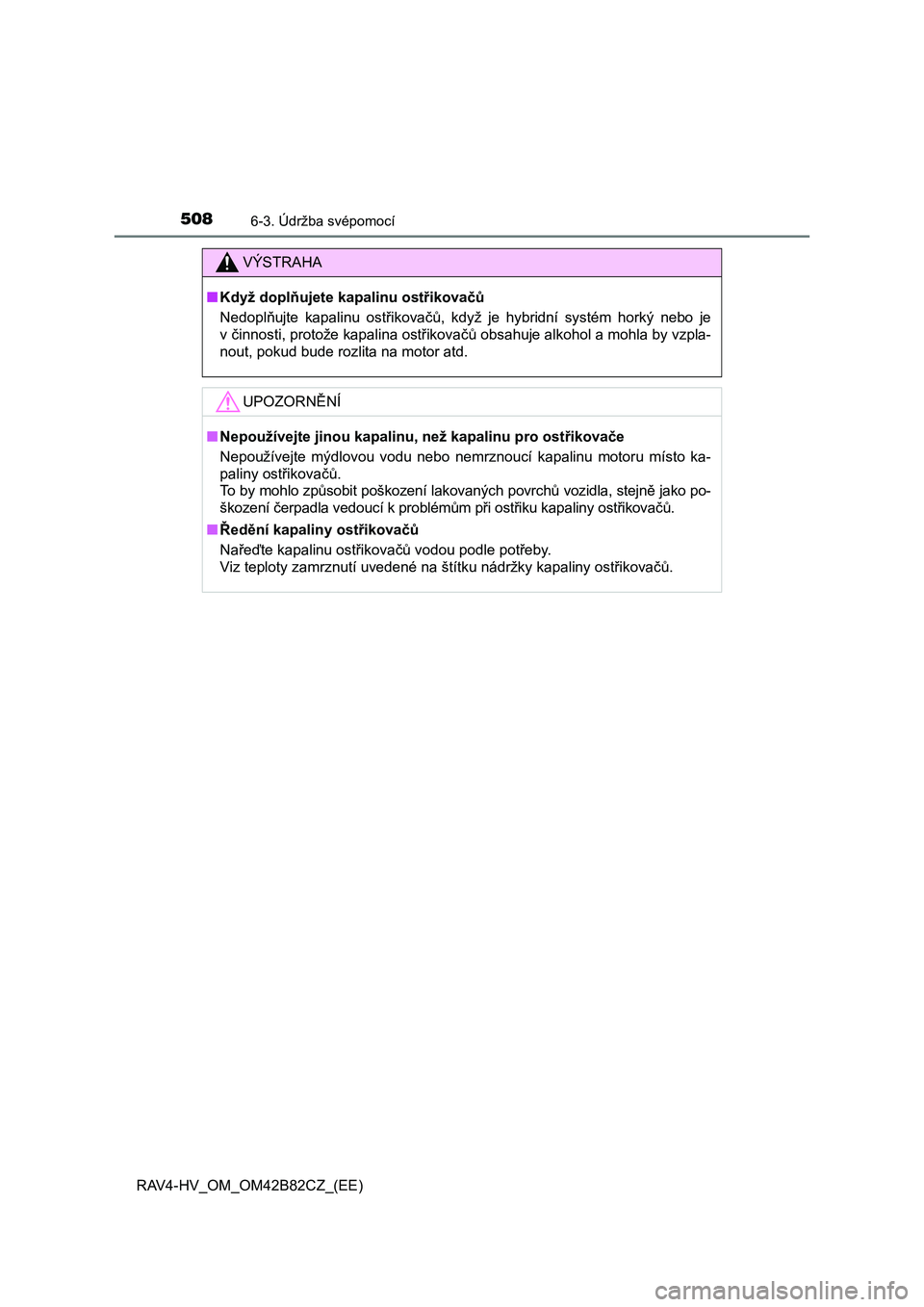

VÝSTRAHA
■Když doplňujete kapalinu ostřikovačů
Nedoplňujte kapalinu ostřikovačů, když je hybridní systém horký nebo je
v činnosti, protože kapalina ostřikovačů obsahuje alkohol a mohla by vzpla-
nout, pokud bude rozlita na motor atd.
UPOZORNĚNÍ
■Nepoužívejte jinou kapalinu, než kapalinu pro ostřikovače
Nepoužívejte mýdlovou vodu nebo nemrznoucí kapalinu motoru místo ka-
paliny ostřikovačů.
To by mohlo způsobit poškození lakovaných povrchů vozidla, stejně jako po-
škození čerpadla vedoucí k problémům při ostřiku kapaliny ostřikovačů.
■Ředění kapaliny ostřikovačů
Nařeďte kapalinu ostřikovačů vodou podle potřeby.
Viz teploty zamrznutí uvedené na štítku nádržky kapaliny ostřikovačů.
Page 509 of 688

5096-3. Údržba svépomocí
RAV4-HV_OM_OM42B82CZ_(EE)
6
Údržba a péče

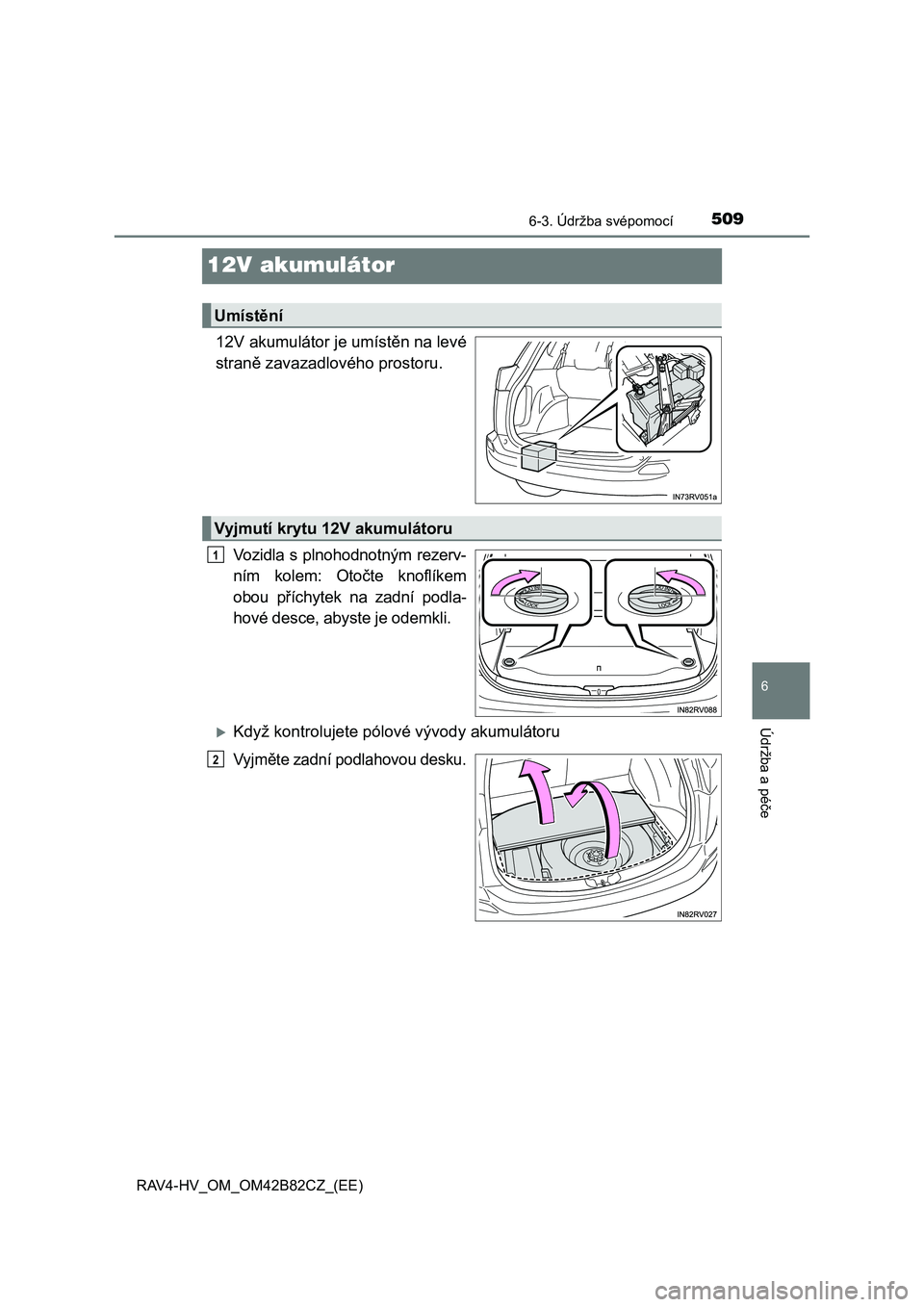

12V akumulátor
12V akumulátor je umístěn na levé
straně zavazadlového prostoru.
Vozidla s plnohodnotným rezerv-
ním kolem: Otočte knoflíkem
obou příchytek na zadní podla-
hové desce, abyste je odemkli.
Když kontrolujete pólové vývody akumulátoru
Vyjměte zadní podlahovou desku.
Umístění
Vyjmutí krytu 12V akumulátoru
1
2
Page 510 of 688

5106-3. Údržba svépomocí
RAV4-HV_OM_OM42B82CZ_(EE)

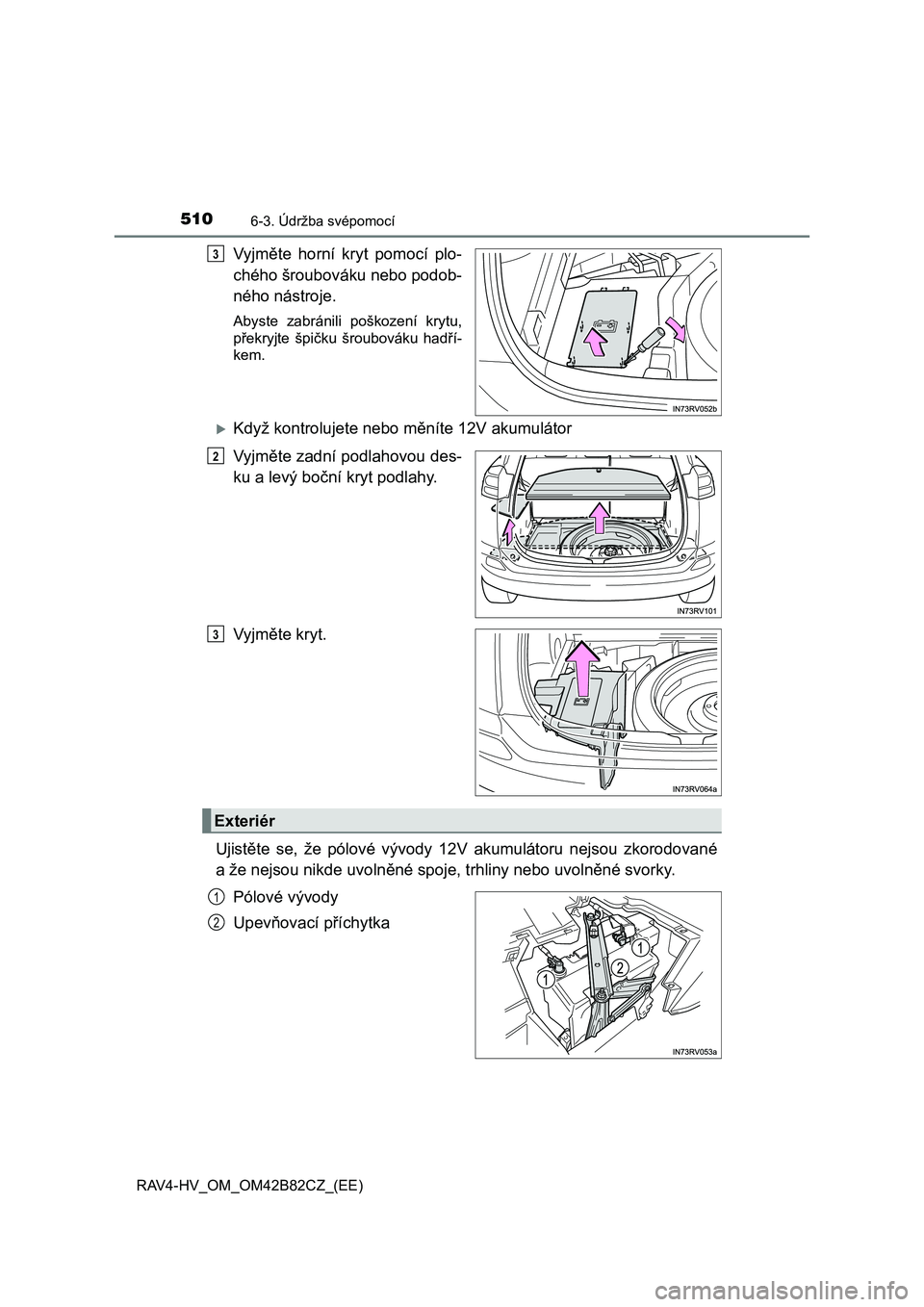

Vyjměte horní kryt pomocí plo-
chého šroubováku nebo podob-
ného nástroje.
Abyste zabránili poškození krytu,
překryjte špičku šroubováku hadří-
kem.
Když kontrolujete nebo měníte 12V akumulátor
Vyjměte zadní podlahovou des-
ku a levý boční kryt podlahy.
Vyjměte kryt.
Ujistěte se, že pólové vývody 12V akumulátoru nejsou zkorodované
a že nejsou nikde uvolněné spoje, trhliny nebo uvolněné svorky.
Pólové vývody
Upevňovací příchytka
3
2
3
Exteriér
1
2
