TOYOTA RAV4 2017 Omistajan Käsikirja (in Finnish)

1814-1. Ennen ajamaan lähtemistä
4
Ajaminen
OM42753FI
Ota yhteyttä valtuutettuun Toyota-jälleenmyyjään tai -korjaamoon tai
muuhun ammattitaitoiseen ja hyvin varustettuun korjaamoon, kun
asennat perävaunun valoja, koska vääränlainen asennus voi aiheut-
taa vaurioita auton valoille. Huomio i paikallinen lainsäädäntö kun
asennat perävaunun valoja.
nPerävaunun kokonaismassa ja suur in sallittu vetoaisan kuor-
mitus
Perävaunun kokonaismassa
Perävaunun massa ja kuorman
massa yhdessä eivät saa ylittää
suurinta sallittua perävaunu-
massaa. Tämän massan ylittä-
minen on vaarallista. ( S. 634)
Perävaunua vetäessäsi käytä kit-
kavetopäätä heijauksen vähentä-
miseksi.
Suurin sallittu vetoaisan kuormitus
Perävaunu tulee kuormata siten, että vetoaisan kuormitus on vähintään
25 kg tai 4 % perävaunumassasta. Älä ylitä ilmoitettua suurinta sallittua
aisakuormitusta. ( S. 634)

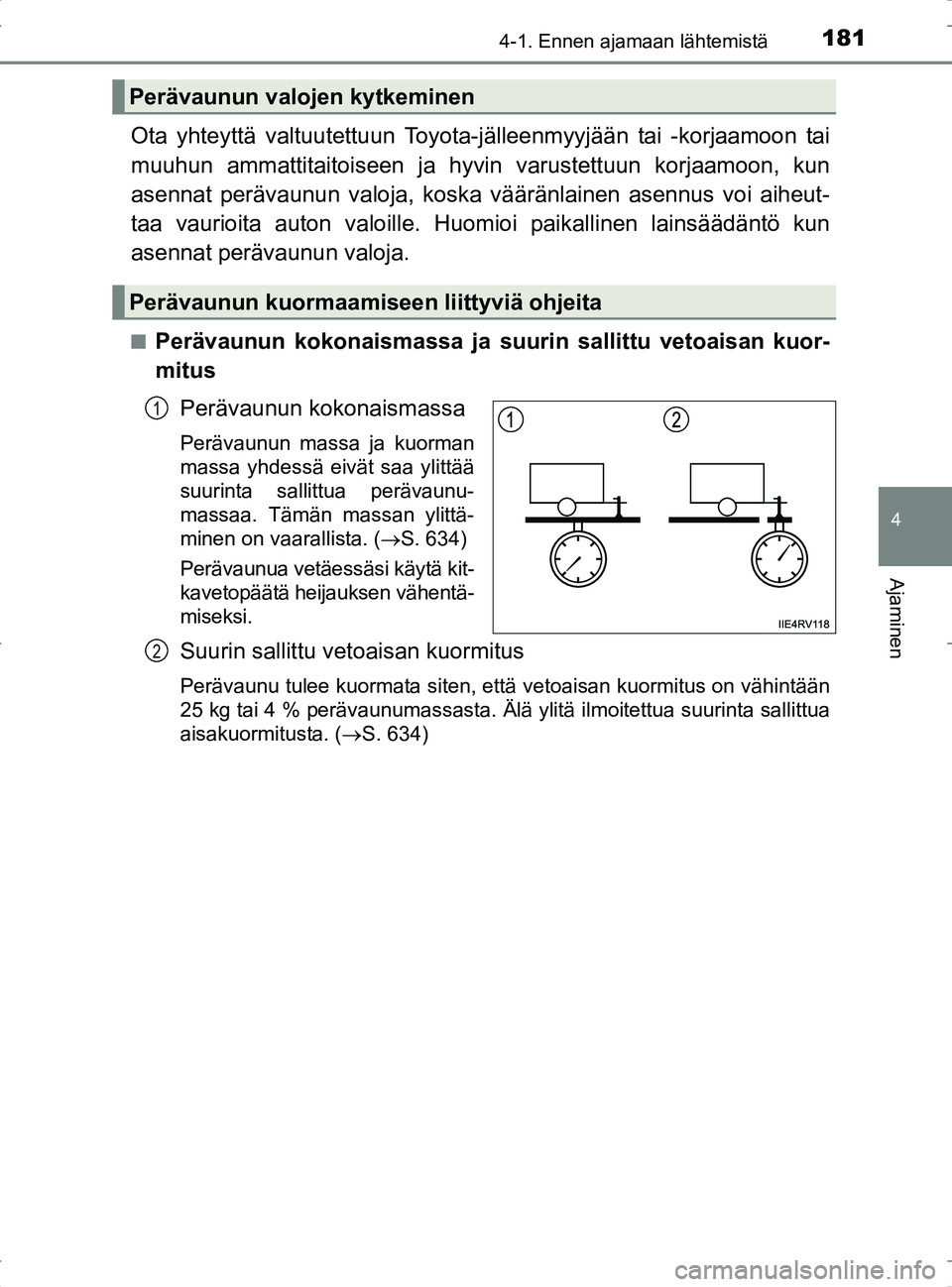

Perävaunun valojen kytkeminen
Perävaunun kuormaamis een liittyviä ohjeita
1
2
OM42753FI.book Page 181 Tuesday, September 6, 2016 3:52 PM

1824-1. Ennen ajamaan lähtemistä
OM42753FIn

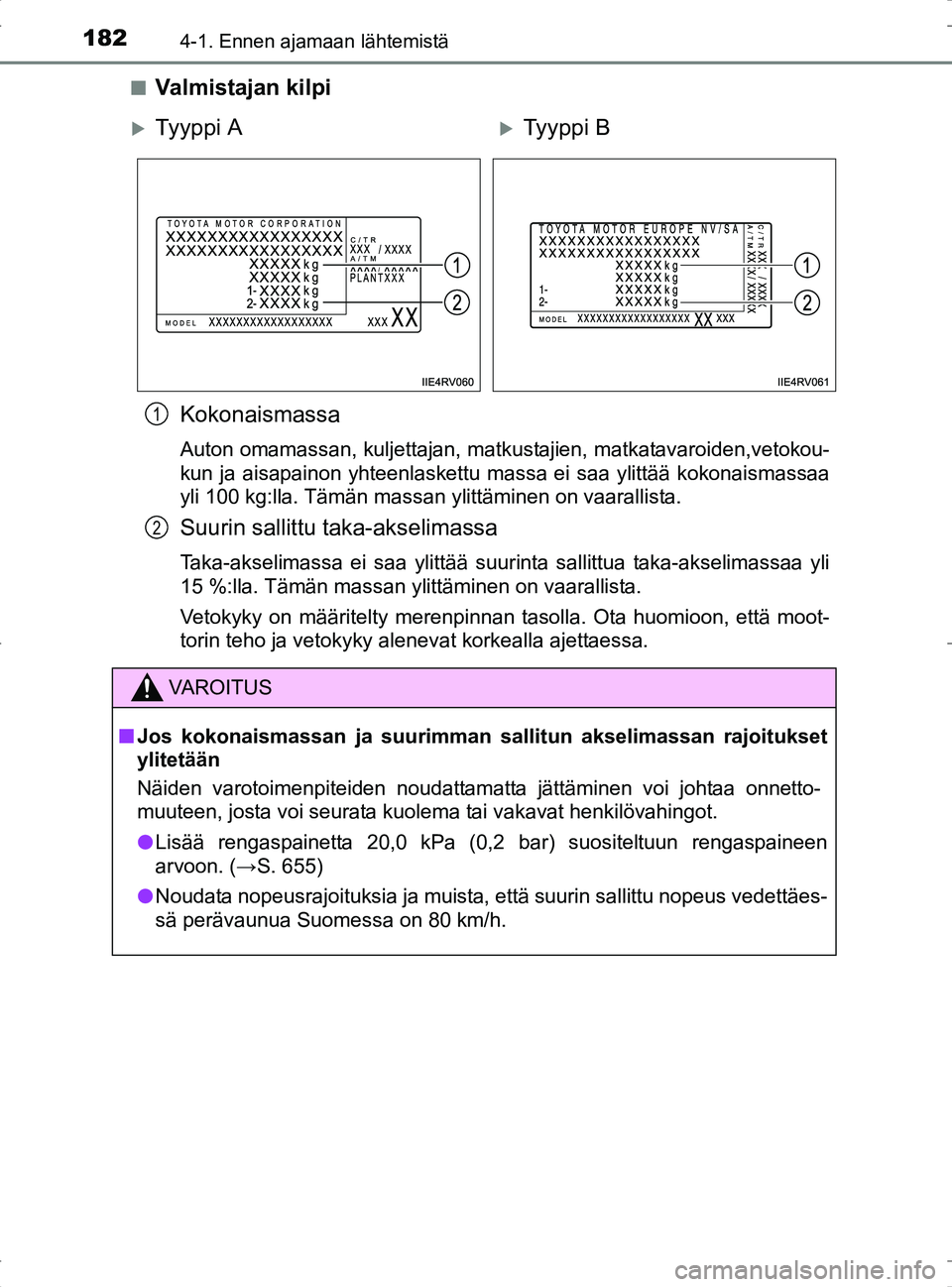

Valmistajan kilpi
Kokonaismassa
Auton omamassan, kuljettajan, matkustajien, matkatavaroiden,vetokou-
kun ja aisapainon yhteenlaskettu massa ei saa ylittää kokonaismassaa
yli 100 kg:lla. Tämän massan ylittäminen on vaarallista.
Suurin sallittu taka-akselimassa
Taka-akselimassa ei saa ylittää suurinta sallittua taka-akselimassaa yli
15 %:lla. Tämän massan ylittäminen on vaarallista.
Vetokyky on määritelty merenpinnan tasolla. Ota huomioon, että moot-
torin teho ja vetokyky alenevat korkealla ajettaessa.
Ty y p p i ATy y p p i B
VA R O I T U S
nJos kokonaismassan ja suurimma n sallitun akselimassan rajoitukset
ylitetään
Näiden varotoimenpiteiden noudattamatta jättäminen voi johtaa onnetto-
muuteen, josta voi seurata kuolema tai vakavat henkilövahingot.
l Lisää rengaspainetta 20,0 kPa (0,2 bar) suositeltuun rengaspaineen
arvoon. ( →S. 655)
l Noudata nopeusrajoituksia ja muista, että suurin sallittu nopeus vedettäes-
sä perävaunua Suomessa on 80 km/h.
1
2
OM42753FI.book Page 182 Tuesday, September 6, 2016 3:52 PM

1834-1. Ennen ajamaan lähtemistä
4
Ajaminen
OM42753FI

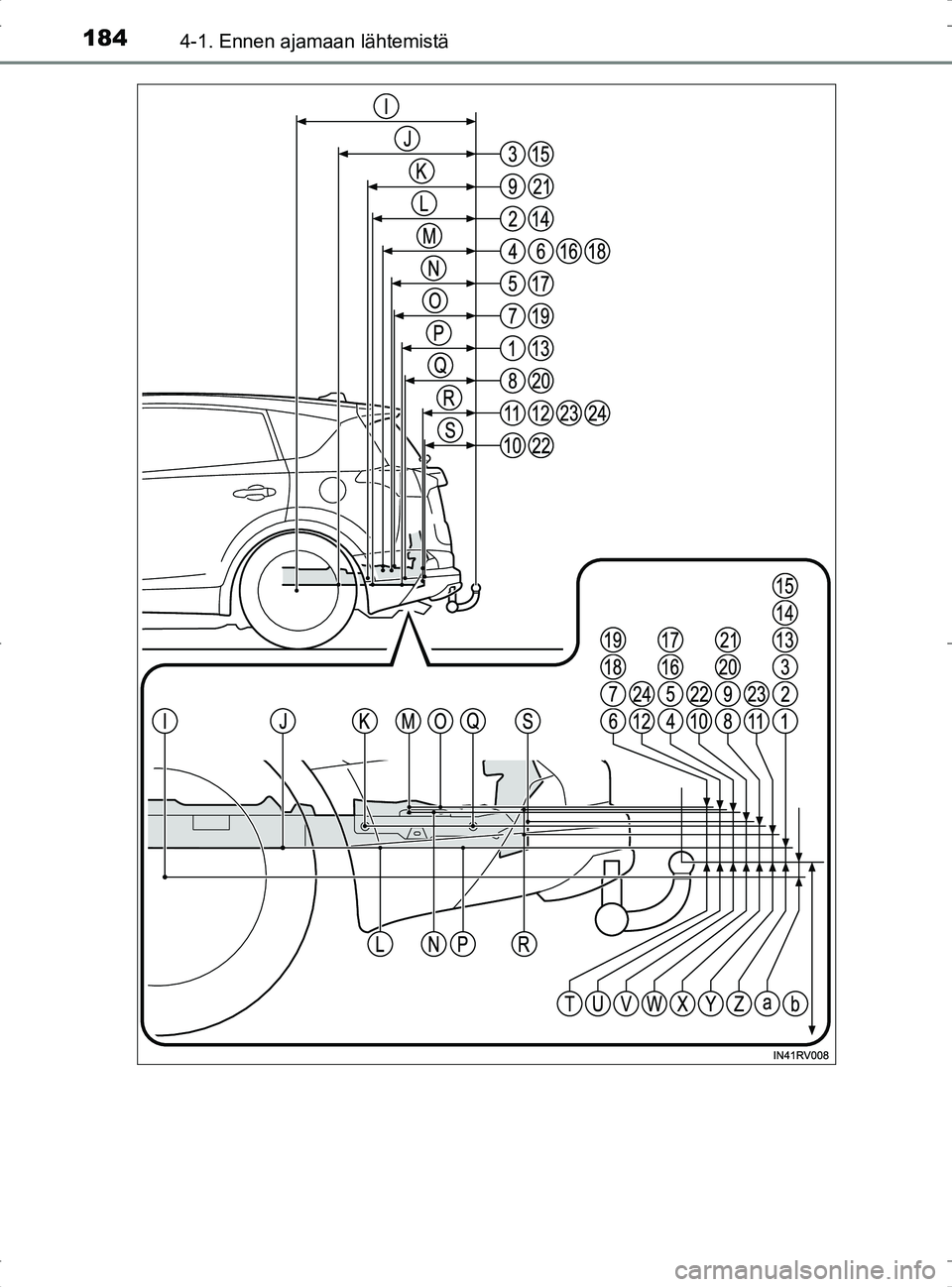

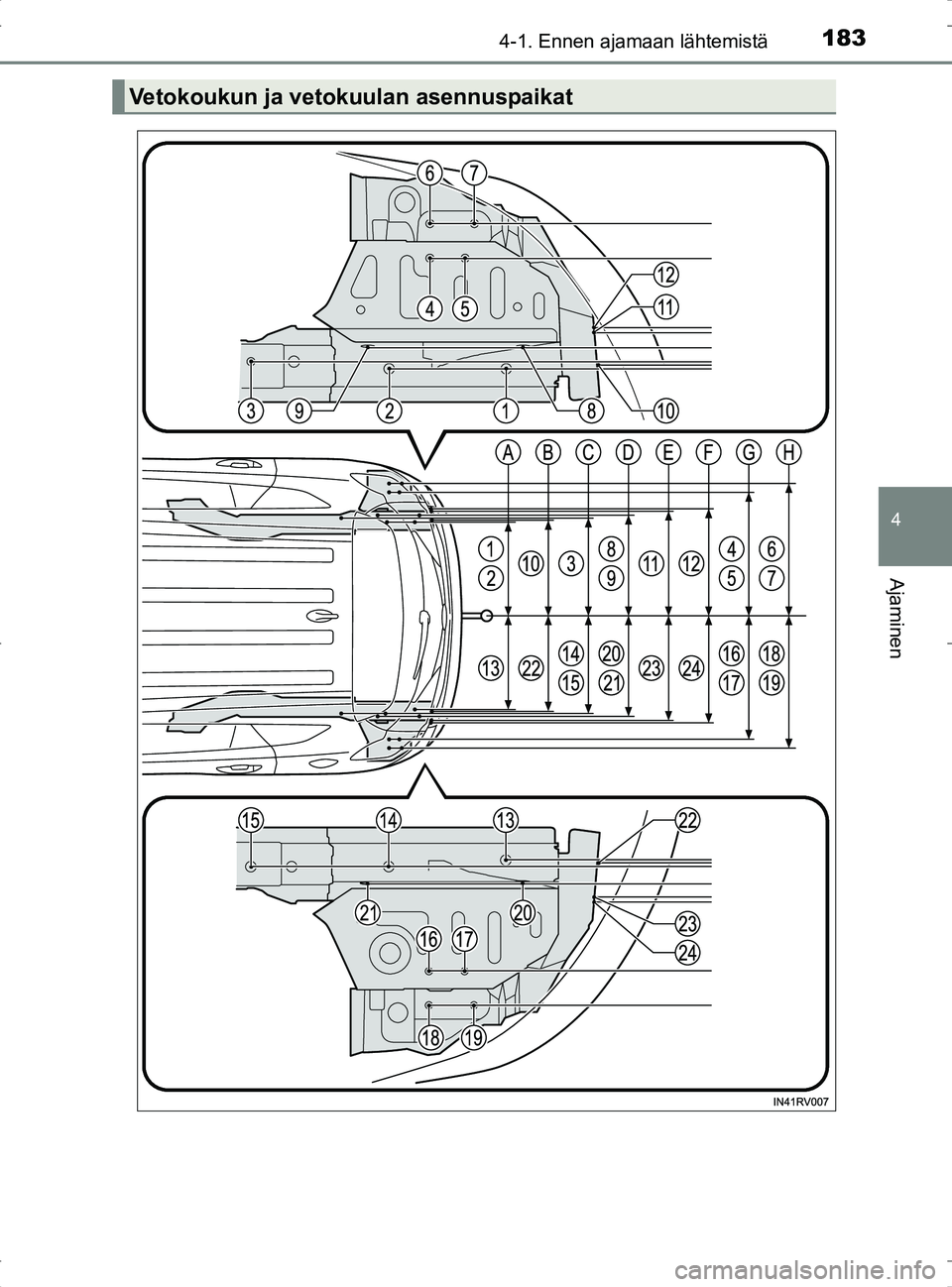

Vetokoukun ja vetokuulan asennuspaikat
OM42753FI.book Page 183 Tuesday, September 6, 2016 3:52 PM

1844-1. Ennen ajamaan lähtemistä
OM42753FI
OM42753FI.book Page 184 Tuesday, September 6, 2016 3:52 PM

1854-1. Ennen ajamaan lähtemistä
4
Ajaminen
OM42753FI

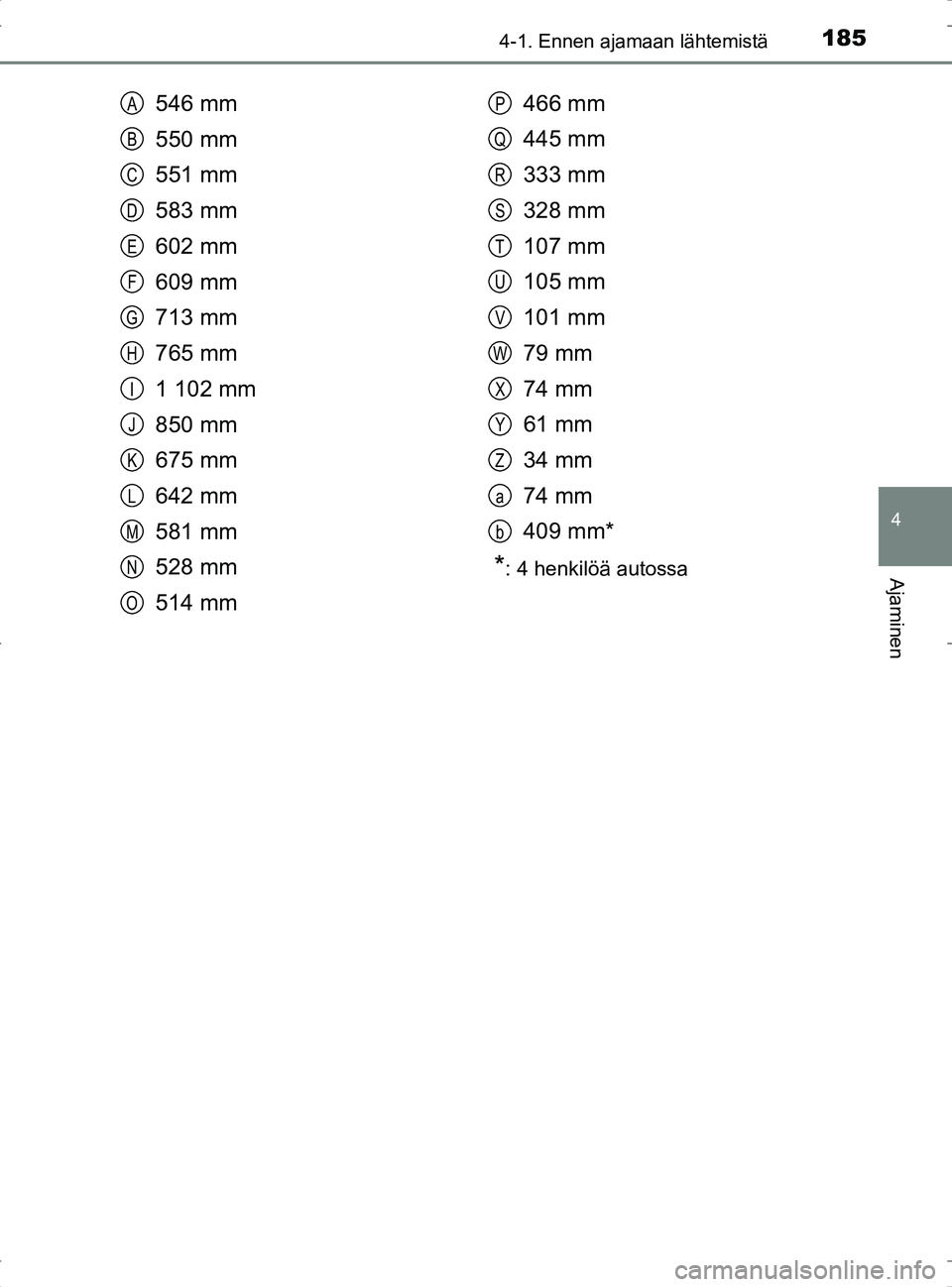

546 mm
550 mm
551 mm
583 mm
602 mm
609 mm
713 mm
765 mm
1 102 mm
850 mm
675 mm
642 mm
581 mm
528 mm
514 mm466 mm
445 mm
333 mm
328 mm
107 mm
105 mm
101 mm
79 mm
74 mm
61 mm
34 mm
74 mm
409 mm*
*: 4 henkilöä autossa
A
B
C
D
E
F
G
H
I
J
K
L
M
N
O
P
Q
R
S
T
U
V
W
X
Y
Z
a
b
OM42753FI.book Page 185 Tuesday, September 6, 2016 3:52 PM

1864-1. Ennen ajamaan lähtemistä
OM42753FI

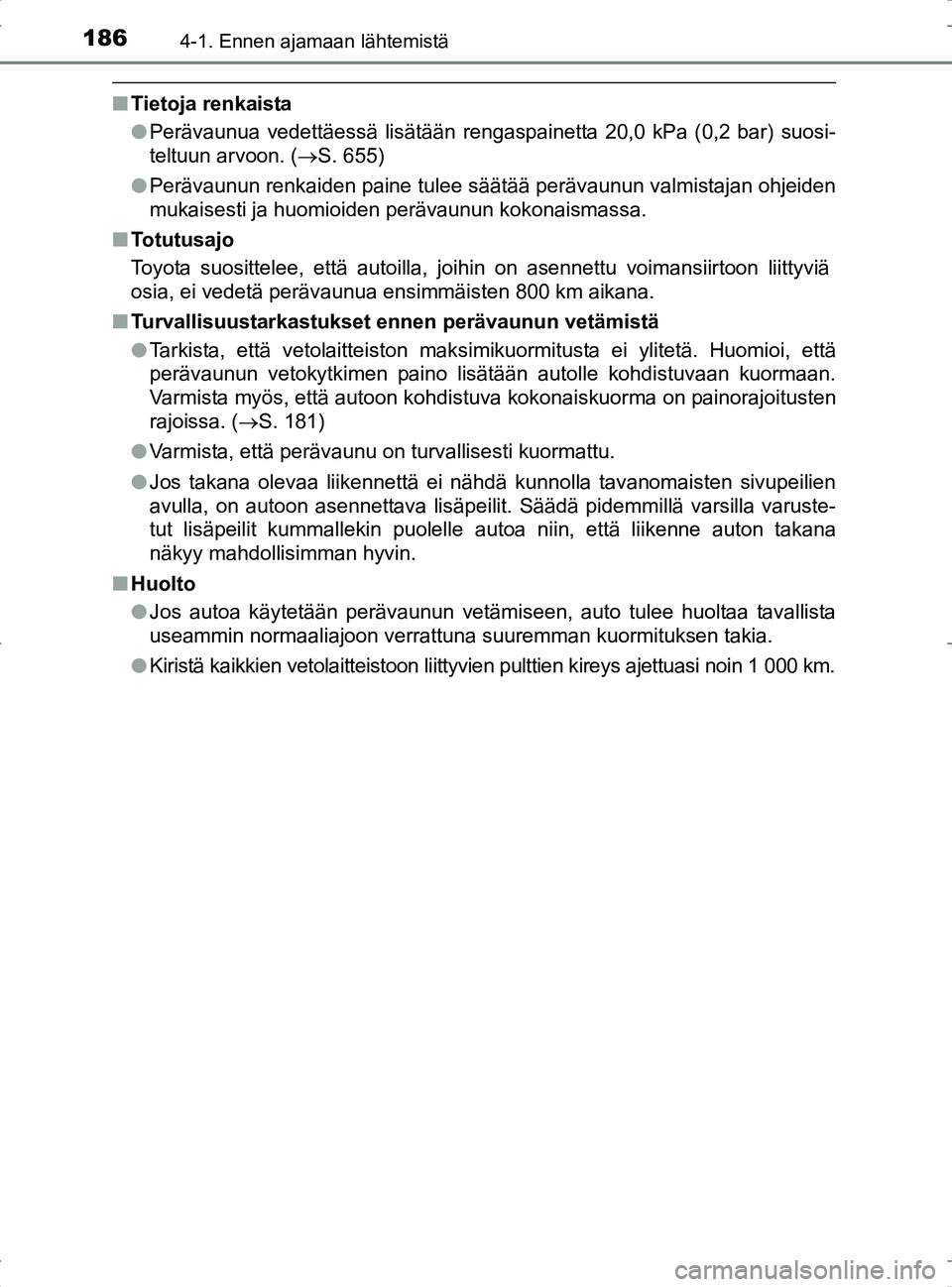

nTietoja renkaista
lPerävaunua vedettäessä lisätään rengaspainetta 20,0 kPa (0,2 bar) suosi-
teltuun arvoon. ( S. 655)
l Perävaunun renkaiden paine tulee säätää perävaunun valmistajan ohjeiden
mukaisesti ja huomioiden perävaunun kokonaismassa.
n Totutusajo
Toyota suosittelee, että autoilla, joihin on asennettu voimansiirtoon liittyviä
osia, ei vedetä perävaunua ensimmäisten 800 km aikana.
n Turvallisuustarkastukset ennen perävaunun vetämistä
lTarkista, että vetolaitteiston maksimikuormitusta ei ylitetä. Huomioi, että
perävaunun vetokytkimen paino lisätään autolle kohdistuvaan kuormaan.
Varmista myös, että autoon kohdistuva kokonaiskuorma on painorajoitusten
rajoissa. ( S. 181)
l Varmista, että perävaunu on turvallisesti kuormattu.
l Jos takana olevaa liikennettä ei nähdä kunnolla tavanomaisten sivupeilien
avulla, on autoon asennettava lisäpeilit. Säädä pidemmillä varsilla varuste-
tut lisäpeilit kummallekin puolelle autoa niin, että liikenne auton takana
näkyy mahdollisimman hyvin.
n Huolto
lJos autoa käytetään perävaunun vetämiseen, auto tulee huoltaa tavallista
useammin normaaliajoon verrattuna suuremman kuormituksen takia.
l Kiristä kaikkien vetolaitteistoon liittyvien pulttien kireys ajettuasi noin 1 000 km.
OM42753FI.book Page 186 Tuesday, September 6, 2016 3:52 PM

1874-1. Ennen ajamaan lähtemistä
4
Ajaminen
OM42753FIn

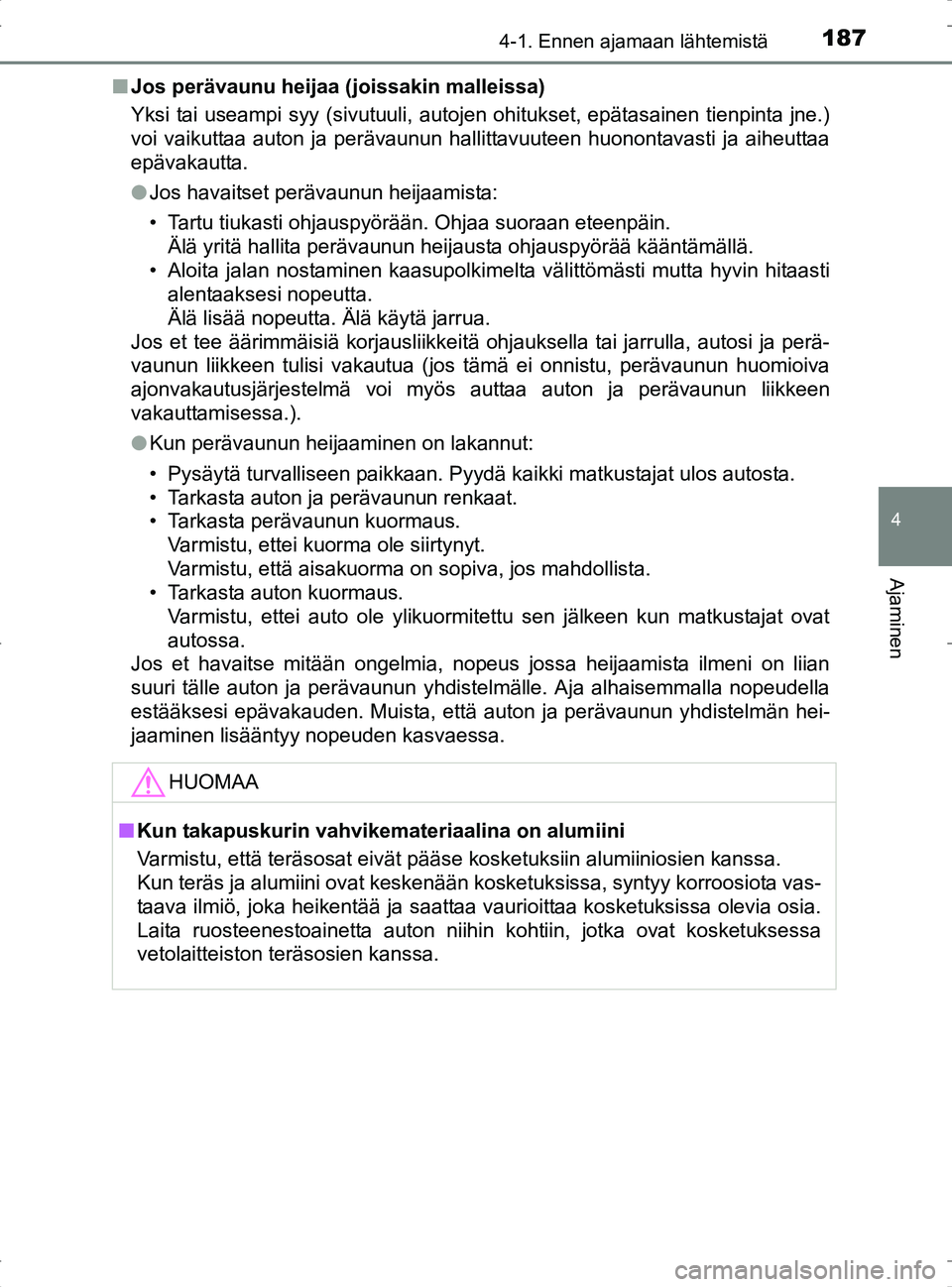

Jos perävaunu heijaa (joissakin malleissa)
Yksi tai useampi syy (sivutuuli, autojen ohitukset, epätasainen tienpinta jne.)
voi vaikuttaa auton ja perävaunun hallittavuuteen huonontavasti ja aiheuttaa
epävakautta.
lJos havaitset perävaunun heijaamista:
• Tartu tiukasti ohjauspyörään. Ohjaa suoraan eteenpäin.
Älä yritä hallita perävaunun heijausta ohjauspyörää kääntämällä.
• Aloita jalan nostaminen kaasupolkimelta välittömästi mutta hyvin hitaasti alentaaksesi nopeutta.
Älä lisää nopeutta. Älä käytä jarrua.
Jos et tee äärimmäisiä korjausliikkeitä ohjauksella tai jarrulla, autosi ja perä-
vaunun liikkeen tulisi vakautua (jos tämä ei onnistu, perävaunun huomioiva
ajonvakautusjärjestelmä voi myös auttaa auton ja perävaunun liikkeen
vakauttamisessa.).
l Kun perävaunun heijaaminen on lakannut:
• Pysäytä turvalliseen paikkaan. Pyydä kaikki matkustajat ulos autosta.
• Tarkasta auton ja perävaunun renkaat.
• Tarkasta perävaunun kuormaus.
Varmistu, ettei kuorma ole siirtynyt.
Varmistu, että aisakuorma on sopiva, jos mahdollista.
• Tarkasta auton kuormaus. Varmistu, ettei auto ole ylikuormitettu sen jälkeen kun matkustajat ovat
autossa.
Jos et havaitse mitään ongelmia, nopeus jossa heijaamista ilmeni on liian
suuri tälle auton ja perävaunun yhdistelmälle. Aja alhaisemmalla nopeudella
estääksesi epävakauden. Muista, että auton ja perävaunun yhdistelmän hei-
jaaminen lisääntyy nopeuden kasvaessa.
HUOMAA
n Kun takapuskurin vahvikemateriaalina on alumiini
Varmistu, että teräsosat eivät pääse kosketuksiin alumiiniosien kanssa.
Kun teräs ja alumiini ovat keskenään kosketuksissa, syntyy korroosiota vas-
taava ilmiö, joka heikentää ja saattaa vaurioittaa kosketuksissa olevia osia.
Laita ruosteenestoainetta auton niihin kohtiin, jotka ovat kosketuksessa
vetolaitteiston teräsosien kanssa.
OM42753FI.book Page 187 Tuesday, September 6, 2016 3:52 PM

1884-1. Ennen ajamaan lähtemistä
OM42753FI

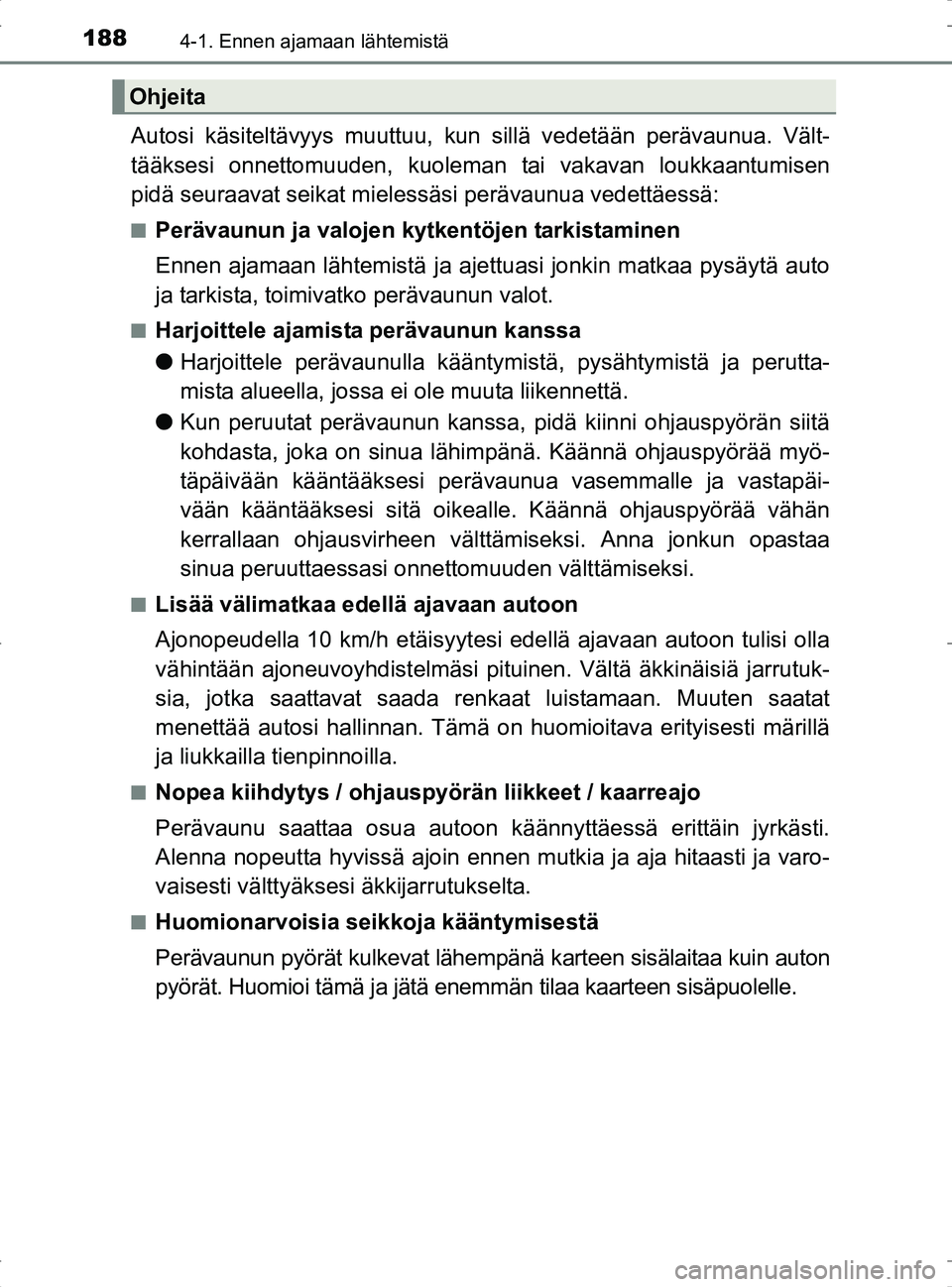

Autosi käsiteltävyys muuttuu, kun sillä vedetään perävaunua. Vält-
tääksesi onnettomuuden , kuoleman tai vakavan loukkaantumisen
pidä seuraavat seikat mieles säsi perävaunua vedettäessä:
nPerävaunun ja valojen kytkentöjen tarkistaminen
Ennen ajamaan lähtemistä ja aje ttuasi jonkin matkaa pysäytä auto
ja tarkista, toimivat ko perävaunun valot.
nHarjoittele ajamista perävaunun kanssa
lHarjoittele perävaunulla kääntymis tä, pysähtymistä ja perutta-
mista alueella, jossa ei ole muuta liikennettä.
l Kun peruutat perävaunun kanssa, pidä kiinni ohjauspyörän siitä
kohdasta, joka on sinua lähimpänä. Käännä ohjauspyörää myö-
täpäivään kääntääksesi perävaunua vasemmalle ja vastapäi-
vään kääntääksesi sitä oikeal le. Käännä ohjauspyörää vähän
kerrallaan ohjausvirheen välttämiseksi. Anna jonkun opastaa
sinua peruuttaessasi onnettomuuden välttämiseksi.
nLisää välimatkaa edellä ajavaan autoon
Ajonopeudella 10 km/h etäisyytesi edellä ajavaan autoon tulisi olla
vähintään ajoneuvoyhdistelmäsi pituinen. Vältä äkkinäisiä jarrutuk-
sia, jotka saattavat saada renkaat luistamaan. Muuten saatat
menettää autosi hallinnan. Tämä on huomioitava erityisesti märillä
ja liukkailla tienpinnoilla.
nNopea kiihdytys / ohjauspyörän liikkeet / kaarreajo
Perävaunu saattaa osua autoon kä ännyttäessä erittäin jyrkästi.
Alenna nopeutta hyvissä ajoin ennen mutkia ja aja hitaasti ja varo-
vaisesti välttyäksesi äkkijarrutukselta.
nHuomionarvoisia seikkoja kääntymisestä
Perävaunun pyörät kulkevat lähempänä karteen sisälaitaa kuin auton
pyörät. Huomioi tämä ja jätä enemmän tilaa kaarteen sisäpuolelle.
Ohjeita
OM42753FI.book Page 188 Tuesday, September 6, 2016 3:52 PM

1894-1. Ennen ajamaan lähtemistä
4
Ajaminen
OM42753FIn

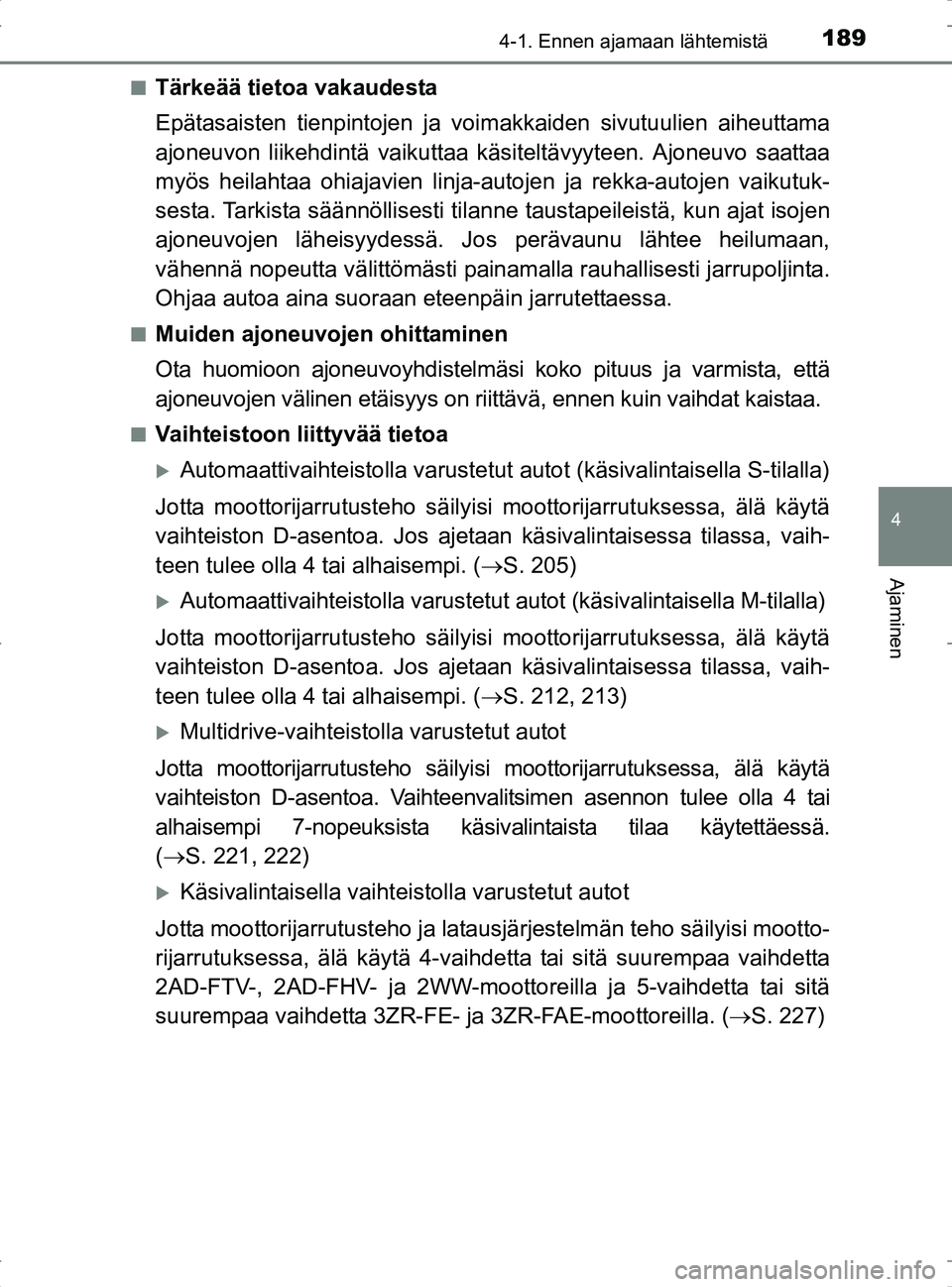

Tärkeää tietoa vakaudesta
Epätasaisten tienpintojen ja vo
imakkaiden sivutuulien aiheuttama
ajoneuvon liikehdintä vaikuttaa käsiteltävyyt een. Ajoneuvo saattaa
myös heilahtaa ohiajavien linja-autojen ja rekka-autojen vaikutuk-
sesta. Tarkista säännöllisesti til anne taustapeileistä, kun ajat isojen
ajoneuvojen läheisyydessä. Jo s perävaunu lähtee heilumaan,
vähennä nopeutta välittömästi painamalla rauhallisesti jarrupoljinta.
Ohjaa autoa aina suoraan eteenpäin jarrutettaessa.
nMuiden ajoneuvojen ohittaminen
Ota huomioon ajoneuvoyhdistelmäsi koko pituus ja varmista, että
ajoneuvojen välinen etäisyys on riittävä, ennen kuin vaihdat kaistaa.
nVaihteistoon liittyvää tietoa
Automaattivaihteistolla varustetut autot (käsivalintaisella S-tilalla)
Jotta moottorijarrutusteho säilyisi moottorijarrutuksessa, älä käytä
vaihteiston D-asentoa. Jos ajetaan käsivalintaisessa tilassa, vaih-
teen tulee olla 4 tai alhaisempi. ( S. 205)
Automaattivaihteistolla varustetut autot (käsivalintaisella M-tilalla)
Jotta moottorijarrutusteho säilyisi moottorijarrutuksessa, älä käytä
vaihteiston D-asentoa. Jos ajetaan käsivalintaisessa tilassa, vaih-
teen tulee olla 4 tai alhaisempi. ( S. 212, 213)
Multidrive-vaihteistolla varustetut autot
Jotta moottorijarrutusteho säilyisi moottorijarrutuksessa, älä käytä
vaihteiston D-asentoa. Vaihteenvalitsimen asennon tulee olla 4 tai
alhaisempi 7-nopeuksista käsivalintaista tilaa käytettäessä.
(  S. 221, 222)
Käsivalintaisella vaihte istolla varustetut autot
Jotta moottorijarrutusteho ja latausjärjestelmän teho säilyisi mootto-
rijarrutuksessa, älä käytä 4-vaihdetta tai sitä suurempaa vaihdetta
2AD-FTV-, 2AD-FHV- ja 2WW-mootto reilla ja 5-vaihdetta tai sitä
suurempaa vaihdetta 3ZR-FE- ja 3ZR-FAE-moottoreilla. (S. 227)
OM42753FI.book Page 189 Tuesday, September 6, 2016 3:52 PM

1904-1. Ennen ajamaan lähtemistä
OM42753FIn

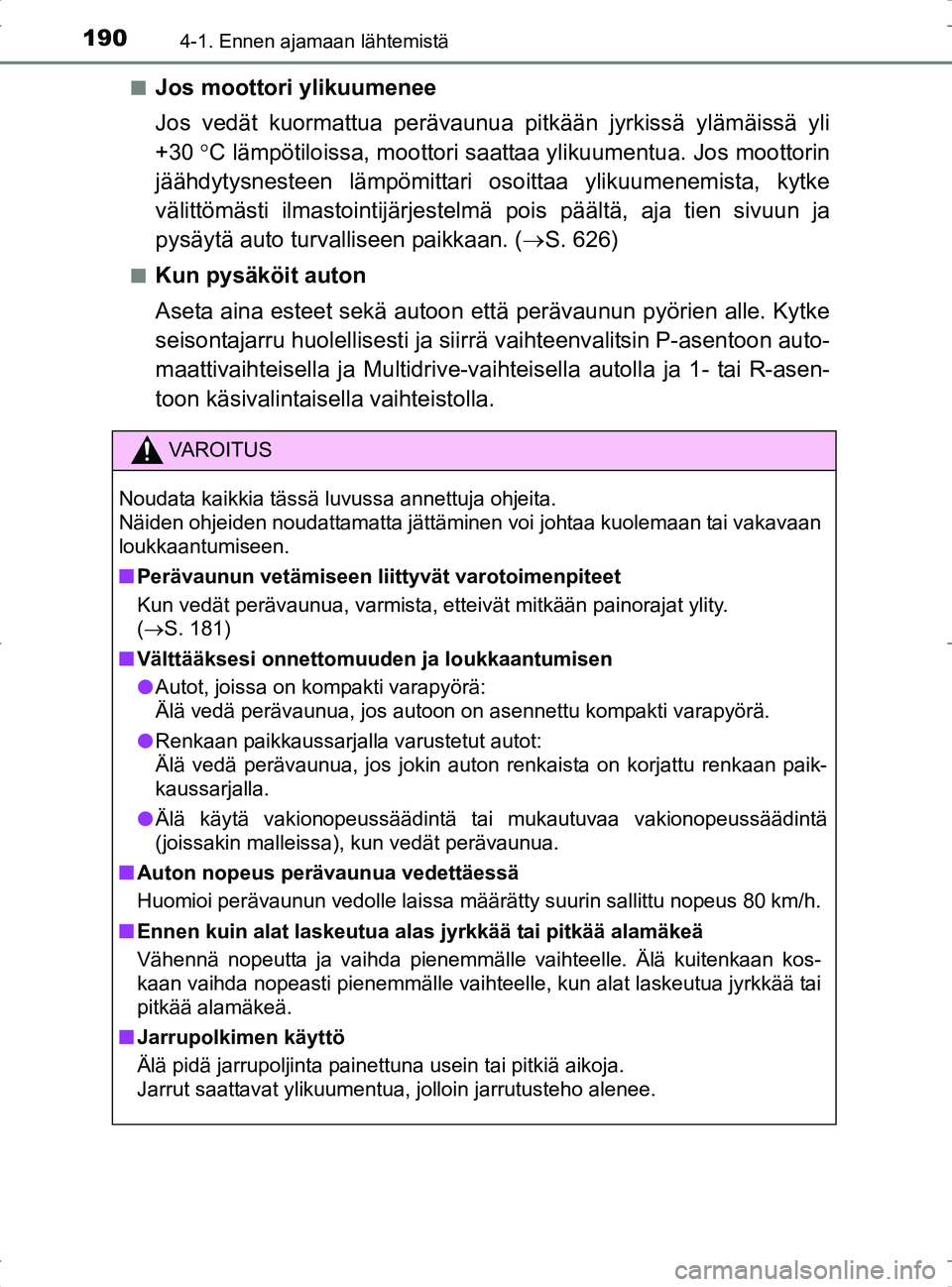

Jos moottori ylikuumenee
Jos vedät kuormattua perävaunua pitkään jyrkissä
ylämäissä yli
+30 C lämpötiloissa, moottori saattaa ylikuumentua. Jos moottorin
jäähdytysnesteen lämpömittari osoittaa ylikuumenemista, kytke
välittömästi ilmastointijärjestelmä pois päältä, aja tien sivuun ja
pysäytä auto turvalliseen paikkaan. ( S. 626)
nKun pysäköit auton
Aseta aina esteet sekä autoon et tä perävaunun pyörien alle. Kytke
seisontajarru huolellisesti ja siir rä vaihteenvalitsin P-asentoon auto-
maattivaihteisella ja Multidrive-vai hteisella autolla ja 1- tai R-asen-
toon käsivalintaisella vaihteistolla.
VA R O I T U S
Noudata kaikkia tässä luvussa annettuja ohjeita.
Näiden ohjeiden noudattamatta jättäminen voi johtaa kuolemaan tai vakavaan
loukkaantumiseen.
n Perävaunun vetämiseen l iittyvät varotoimenpiteet
Kun vedät perävaunua, varmista, etteivät mitkään painorajat ylity.
( S. 181)
n Välttääksesi onnettomuuden ja loukkaantumisen
l Autot, joissa on kompakti varapyörä:
Älä vedä perävaunua, jos autoon on asennettu kompakti varapyörä.
l Renkaan paikkaussarjalla varustetut autot:
Älä vedä perävaunua, jos jokin auton renkaista on korjattu renkaan paik-
kaussarjalla.
l Älä käytä vakionopeussäädintä tai mukautuvaa vakionopeussäädintä
(joissakin malleissa), kun vedät perävaunua.
n Auton nopeus perävaunua vedettäessä
Huomioi perävaunun vedolle laissa määrätty suurin sallittu nopeus 80 km/h.
n Ennen kuin alat laskeutua alas jyrkkää tai pitkää alamäkeä
Vähennä nopeutta ja vaihda pienemmälle vaihteelle. Älä kuitenkaan kos-
kaan vaihda nopeasti pienemmälle vaihteelle, kun alat laskeutua jyrkkää tai
pitkää alamäkeä.
n Jarrupolkimen käyttö
Älä pidä jarrupoljinta painettuna usein tai pitkiä aikoja.
Jarrut saattavat ylikuumentua, jolloin jarrutusteho alenee.
OM42753FI.book Page 190 Tuesday, September 6, 2016 3:52 PM
