TOYOTA RAV4 2017 Omistajan Käsikirja (in Finnish)

2814-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
OM42753FI

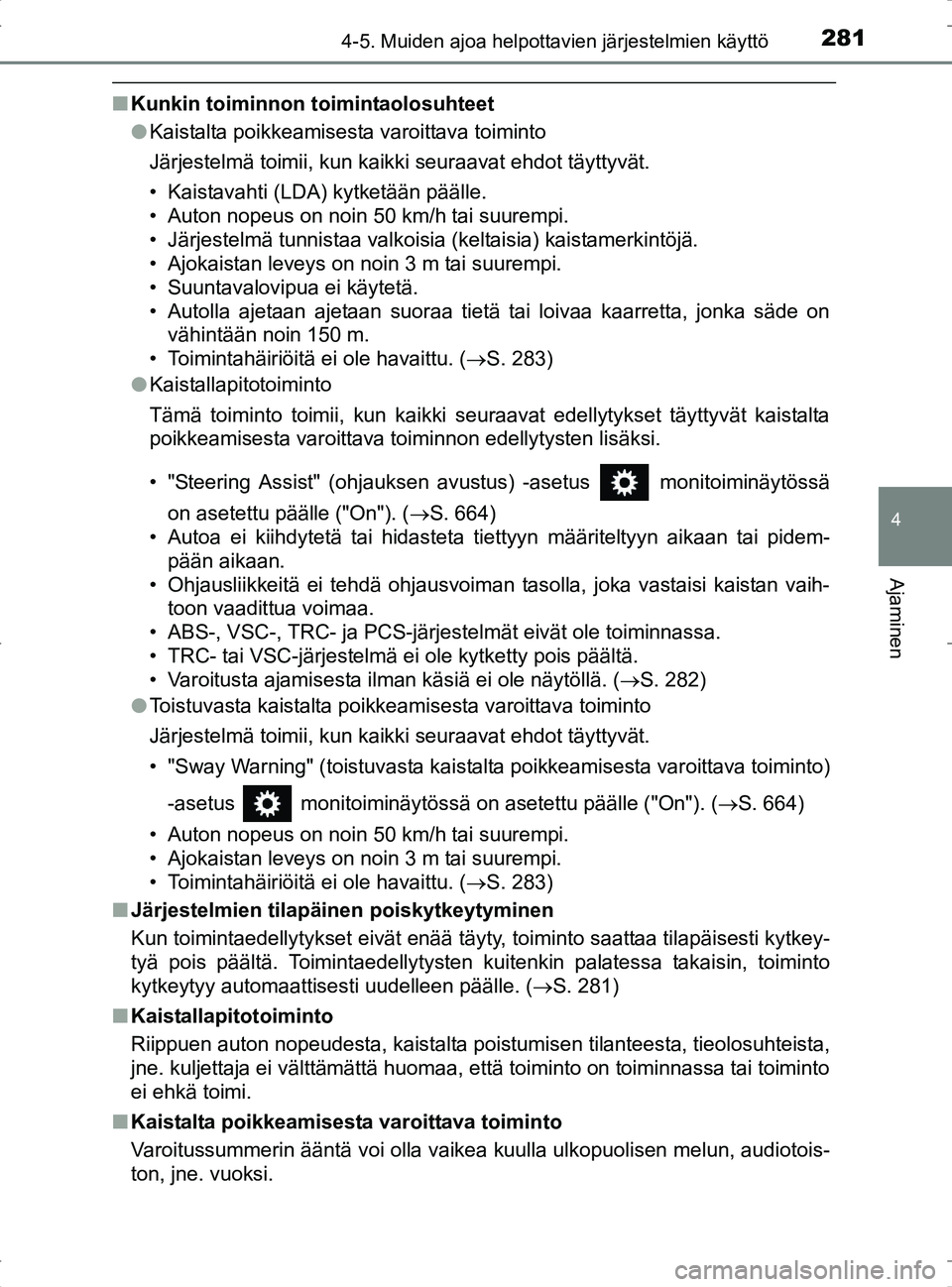

nKunkin toiminnon toimintaolosuhteet
lKaistalta poikkeamisesta varoittava toiminto
Järjestelmä toimii, kun kaikki seuraavat ehdot täyttyvät.
• Kaistavahti (LDA) kytketään päälle.
• Auton nopeus on noin 50 km/h tai suurempi.
• Järjestelmä tunnistaa valkoisia (keltaisia) kaistamerkintöjä.
• Ajokaistan leveys on noin 3 m tai suurempi.
• Suuntavalovipua ei käytetä.
• Autolla ajetaan ajetaan suoraa tietä tai loivaa kaarretta, jonka säde on
vähintään noin 150 m.
• Toimintahäiriöitä ei ole havaittu. ( S. 283)
l Kaistallapitotoiminto
Tämä toiminto toimii, kun kaikki seuraavat edellytykset täyttyvät kaistalta
poikkeamisesta varoittava toiminnon edellytysten lisäksi.
• "Steering Assist" (ohjauksen avustus) -asetus monitoiminäytössä
on asetettu päälle ("On"). ( S. 664)
• Autoa ei kiihdytetä tai hidasteta tiettyyn määriteltyyn aikaan tai pidem-
pään aikaan.
• Ohjausliikkeitä ei tehdä ohjausvoiman tasolla, joka vastaisi kaistan vaih- toon vaadittua voimaa.
• ABS-, VSC-, TRC- ja PCS-järjestelmät eivät ole toiminnassa.
• TRC- tai VSC-järjestelmä ei ole kytketty pois päältä.
• Varoitusta ajamisesta ilman käsiä ei ole näytöllä. ( S. 282)
l Toistuvasta kaistalta poikkeamisesta varoittava toiminto
Järjestelmä toimii, kun kaikki seuraavat ehdot täyttyvät.
• "Sway Warning" (toistuvasta kaistalta poikkeamisesta varoittava toiminto)
-asetus monitoiminäytössä on asetettu päälle ("On"). (S. 664)
• Auton nopeus on noin 50 km/h tai suurempi.
• Ajokaistan leveys on noin 3 m tai suurempi.
• Toimintahäiriöitä ei ole havaittu. ( S. 283)
n Järjestelmien tilapäinen poiskytkeytyminen
Kun toimintaedellytykset eivät enää täyty, toiminto saattaa tilapäisesti kytkey-
tyä pois päältä. Toimintaedellytysten kuitenkin palatessa takaisin, toiminto
kytkeytyy automaattisesti uudelleen päälle. ( S. 281)
n Kaistallapitotoiminto
Riippuen auton nopeudesta, kaistalta poistumisen tilanteesta, tieolosuhteista,
jne. kuljettaja ei välttämättä huomaa, että toiminto on toiminnassa tai toiminto
ei ehkä toimi.
n Kaistalta poikkeamisesta varoittava toiminto
Varoitussummerin ääntä voi olla vaikea kuulla ulkopuolisen melun, audiotois-
ton, jne. vuoksi.
OM42753FI.book Page 281 Tuesday, September 6, 2016 3:52 PM

2824-5. Muiden ajoa helpottavien järjestelmien käyttö
OM42753FIn
Varoitusta ajamisesta ilman käsiä
Jos järjestelmä päättelee, että kuljettaja on irrottanut kätensä ohjauspyörästä
kaistallapitotoiminnon ollessa toiminnassa, varoitusviesti tulee esiin monitoi-
minäytölle.
Jos kuljettaja ei edelleenkään tartu ohjauspyörästä, summeri hälyttää, varoi-
tusviesti tulee esiin ja toiminto kytkeytyy tilapäisesti pois päältä. \
Hälytys toimii
samalla tavalla, jos autoa ajetaan siten, että ohjauspyörästä pidetään kiinni
vain kevyellä otteella. Tieolosuhteista tms. riippuen toiminto ei välttämättä
kytkeydy pois päältä.
n Valkoiset (keltaiset) kais tamerkinnät ovat ainoastaan yhdellä puolella tietä
Kaistavahti (LDA) ei toimi sillä puolen tietä missä valkoisia (keltaisia) kaista-
merkintöjä ei voida tunnistaa.
n Seuraavissa tilanteissa järjestelmä ei välttämättä toimi oikein
Seuraavissa tilanteissa kameratunnistin ei välttämättä havaitse valkoisia (kel-
taisia) kaistamerkintöjä ja useat toiminnot eivät välttämättä to\
imi normaalisti.
lTiellä on varjoja, jotka kohdistuvat yhdensuuntaisesti valkoisten (keltaisten)
kaistamerkintöjen kanssa tai peittävät ne.
l Autolla ajetaan alueella, missä ei ole valkoisia (keltaisia) kaistamerkintöjä,
kuten tullipuomin tai tarkastuspisteen edessä tai risteyksessä, jne.
l Valkoiset (keltaiset) viivat ovat säröilleet, korotetun katukiveyksen merkintö-
jä tai merkinnöissä on kiviä.
l Valkoisia (keltaisia) viivoja ei voida nähdä tai niiden näkeminen on vaikeaa
hiekan jne. johdosta.
l Autolla ajetaan tiellä, jonka pinta on märkä sateen, lätäköiden tms. takia.
l Tien kaistamerkinnät ovat keltaiset (joiden havaitseminen saattaa olla vaike-
ampaa kuin valkoisten viivojen havainnointi).
l Valkoiset (keltaiset) kaistamerkinnät menevät tien reunakiveyksen yli, jne.
l Autolla ajetaan kirkkaalla alustalla, kuten betonipinnan päällä.
l Autolla ajetaan tiellä, jonka pinta on kirkas heijastavan valon tms. takia.
l Autolla ajetaan alueella missä kirkkaus vaihtelee yllättäen, kuten tunneliin
ajettaessa tai sieltä poistuttaessa.
l Vastaantulevan auton ajovalot, auringonvalo, jne. osuu kameraan.
l Autolla ajetaan siellä missä tie erkanee, yhdistyy, jne.
l Auto on ajettu mäen päälle.
l Autolla ajetaan tiellä, joka kallistuu va semmalle tai oikealle tai mutkaisella
tiellä.
l Autolla ajetaan päällystämättömällä tai karkeapintaisella tiellä.
l Autolla ajetaan jyrkkää mutkaa.
l Ajokaista on poikkeuksellisen kapea tai leveä.
OM42753FI.book Page 282 Tuesday, September 6, 2016 3:52 PM

2834-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
OM42753FIl

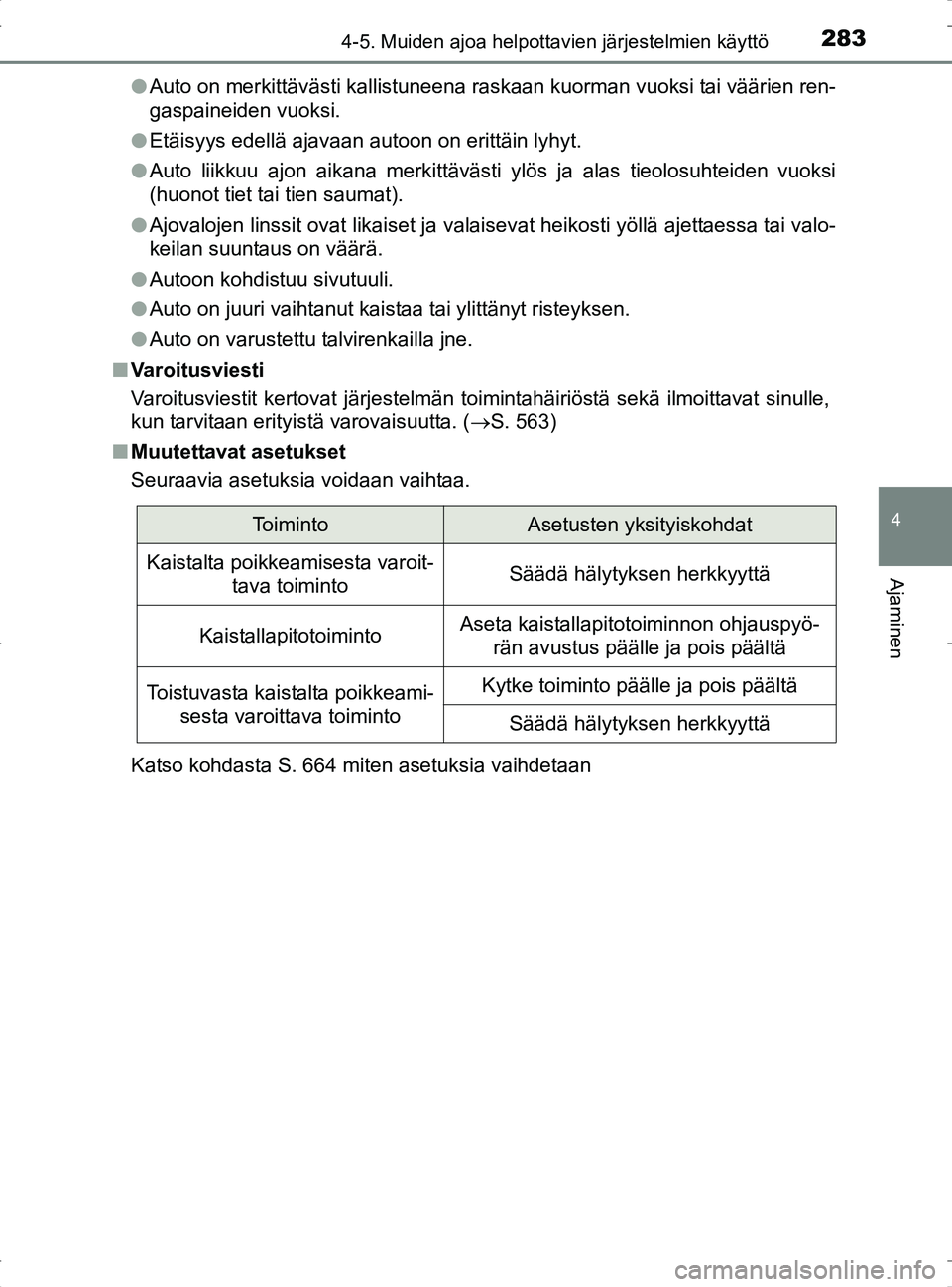

Auto on merkittävästi kallistuneena raskaan kuorman vuoksi tai väärien ren-
gaspaineiden vuoksi.
l Etäisyys edellä ajavaan autoon on erittäin lyhyt.
l Auto liikkuu ajon aikana merkittävästi ylös ja alas tieolosuhteiden vuoksi
(huonot tiet tai tien saumat).
l Ajovalojen linssit ovat likaiset ja valaisevat heikosti yöllä ajettaessa tai valo-
keilan suuntaus on väärä.
l Autoon kohdistuu sivutuuli.
l Auto on juuri vaihtanut kaistaa tai ylittänyt risteyksen.
l Auto on varustettu talvirenkailla jne.
n Varoitusviesti
Varoitusviestit kertovat järjestelmän toimintahäiriöstä sekä ilmoittavat sinulle,
kun tarvitaan erityistä varovaisuutta. ( S. 563)
n Muutettavat asetukset
Seuraavia asetuksia voidaan vaihtaa.
Katso kohdasta S. 664 miten asetuksia vaihdetaan
To i m i n t oAsetusten yksityiskohdat
Kaistalta poikkeamisesta varoit-
tava toimintoSäädä hälytyksen herkkyyttä
KaistallapitotoimintoAseta kaistallapitotoiminnon ohjauspyö-rän avustus päälle ja pois päältä
Toistuvasta kaistalta poikkeami- sesta varoittava toimintoKytke toiminto päälle ja pois päältä
Säädä hälytyksen herkkyyttä
OM42753FI.book Page 283 Tuesday, September 6, 2016 3:52 PM

2844-5. Muiden ajoa helpottavien järjestelmien käyttö
OM42753FI

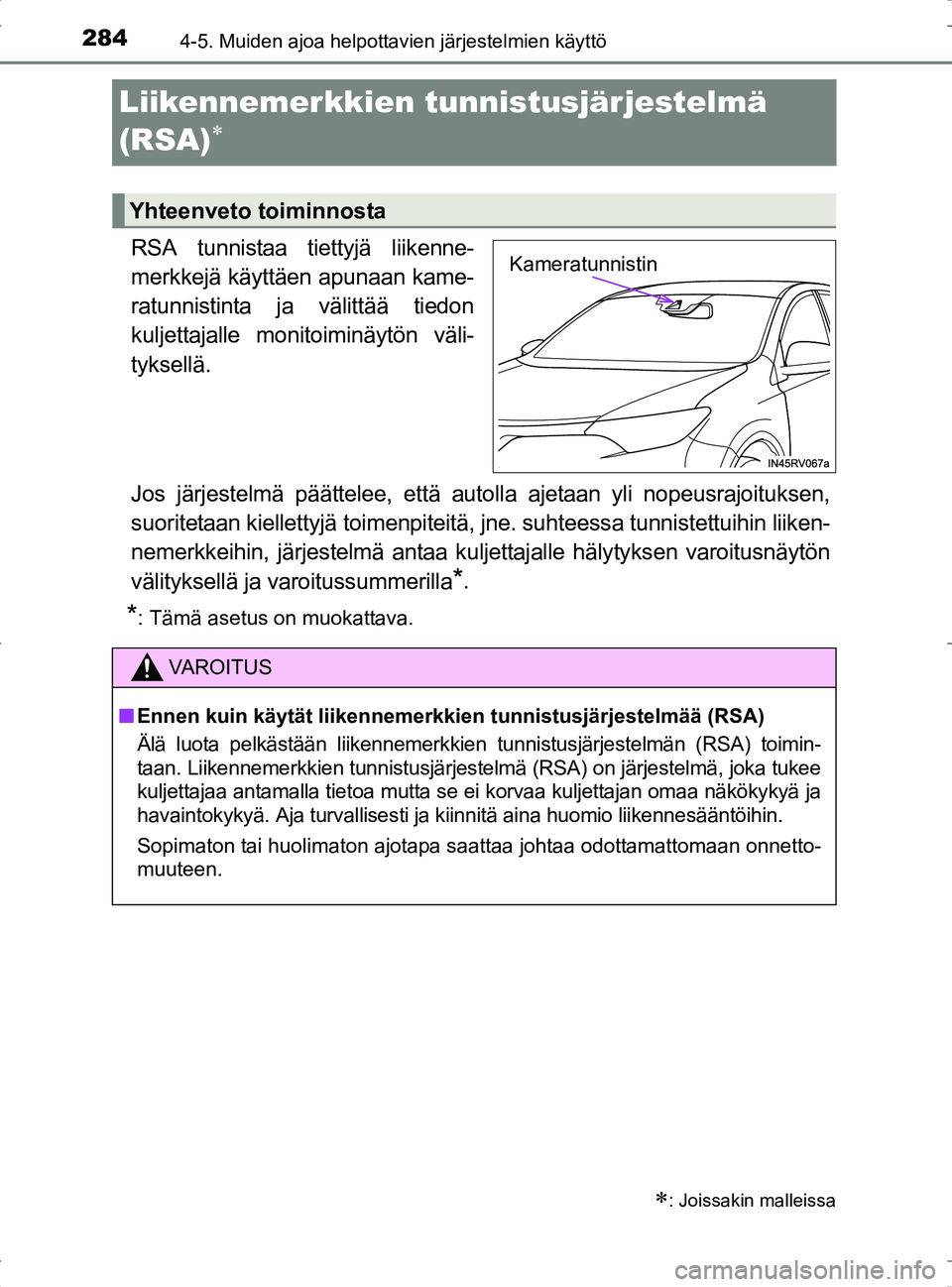

Liikennemerkkien tunnistusjärjestelmä
(RSA)

RSA tunnistaa tiettyjä liikenne-
merkkejä käyttäen apunaan kame-
ratunnistinta ja välittää tiedon
kuljettajalle monitoiminäytön väli-
tyksellä.
Jos järjestelmä päättelee, että autolla ajetaan yli nopeusrajoituksen,
suoritetaan kiellettyjä toimenpiteitä, jne. suhteessa tunnistettuihin liiken-
nemerkkeihin, järjestelmä antaa kulje ttajalle hälytyksen varoitusnäytön
välityksellä ja varoitussummerilla
*.
*: Tämä asetus on muokattava.
: Joissakin malleissa
Yhteenveto toiminnosta
Kameratunnistin
VA R O I T U S
n Ennen kuin käytät liikennemerkki en tunnistusjärjestelmää (RSA)
Älä luota pelkästään liikennemerkkien tunnistusjärjestelmän (RSA) toimin-
taan. Liikennemerkkien tunnistusjärjestelmä (RSA) on järjestelmä, joka tukee
kuljettajaa antamalla tietoa mutta se ei korvaa kuljettajan omaa näkökykyä ja
havaintokykyä. Aja turvallisesti ja kiinnitä aina huomio liikennesääntöihin.
Sopimaton tai huolimaton ajotapa saattaa johtaa odottamattomaan onnetto-
muuteen.
OM42753FI.book Page 284 Tuesday, September 6, 2016 3:52 PM

2854-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
OM42753FI

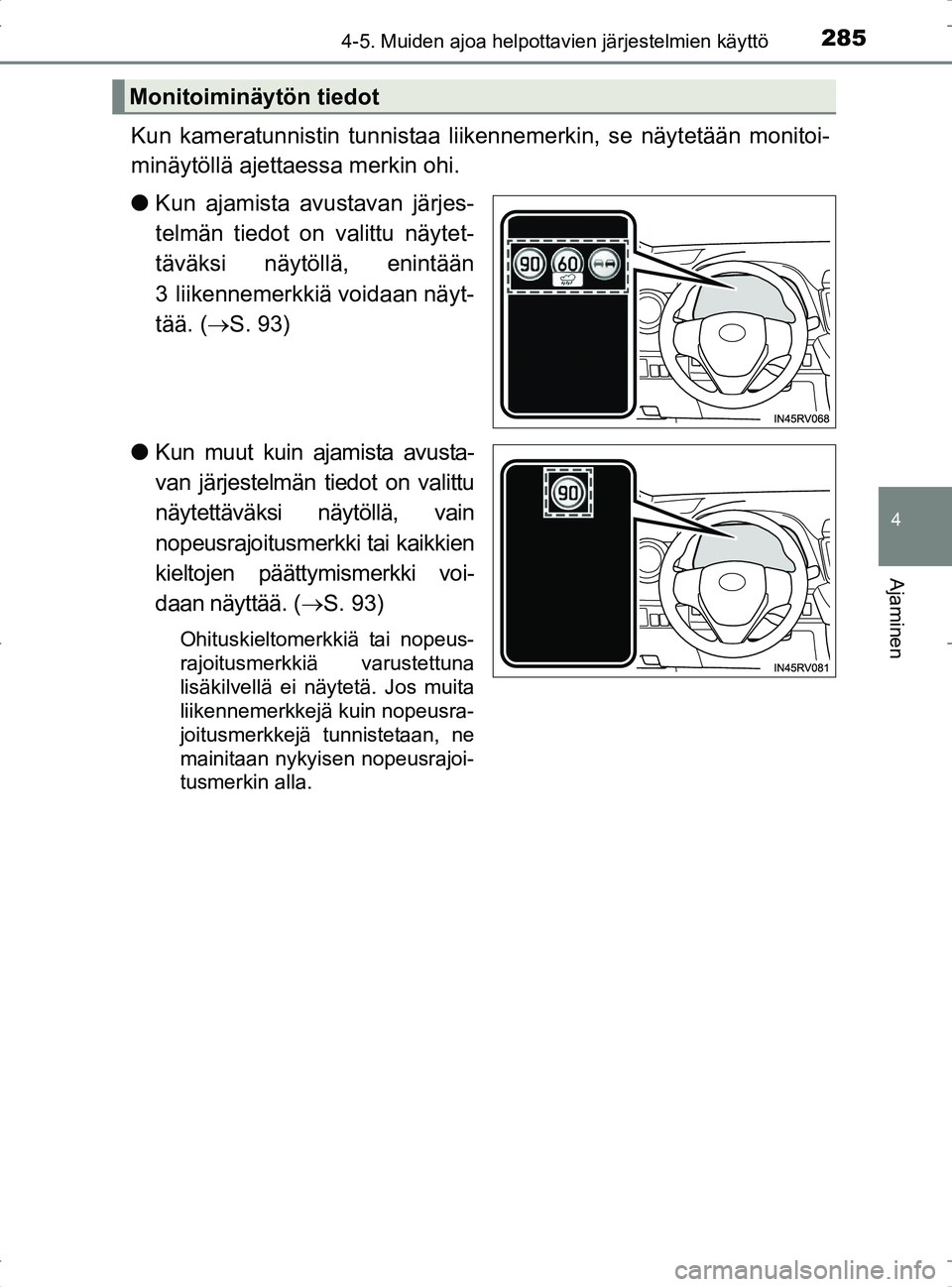

Kun kameratunnistin tunnistaa liikennemerkin, se näytetään monitoi-
minäytöllä ajettaessa merkin ohi.
l Kun ajamista avustavan järjes-
telmän tiedot on valittu näytet-
täväksi näytöllä, enintään
3 liikennemerkkiä voidaan näyt-
tää. ( S. 93)
l Kun muut kuin ajamista avusta-
van järjestelmän tiedot on valittu
näytettäväksi näytöllä, vain
nopeusrajoitusmerkki tai kaikkien
kieltojen päättymismerkki voi-
daan näyttää. ( S. 93)
Ohituskieltomerkkiä tai nopeus-
rajoitusmerkkiä varustettuna
lisäkilvellä ei näytetä. Jos muita
liikennemerkkejä kuin nopeusra-
joitusmerkkejä tunnistetaan, ne
mainitaan nykyisen nopeusrajoi-
tusmerkin alla.
Monitoiminäytön tiedot
OM42753FI.book Page 285 Tuesday, September 6, 2016 3:52 PM

2864-5. Muiden ajoa helpottavien järjestelmien käyttö
OM42753FI
Seuraavan tyyppisiä liikennemerkkejä, mukaan lukien sähköiset lii-
kennemerkit ja vilkkuvat liikennemerkit, tunnistetaan.
Epävirallista (ei Wienin sopimuksen mukaista) tai hiljattain käyttöön otettua
liikennemerkkiä ei välttämättä tunnisteta.
*: Jos suuntavaloa ei käytetä kaistaa vaihdettaessa, merkkiä ei näytetä.
Tunnistettavien liikennemerkkien tyypit
TyyppiMonitoiminäyttö
Nopeusrajoitus alkaa / loppuu
Nopeusrajoitus
lisäkilvellä
(Näytetään
samanaikaisesti nopeusrajoituk-
sen kanssa)
(Esimerkkinäyttö)
Märkä
Sade
Jää
Sisääntulo-/poistu- misramppi
*
Lisäkilpi havaitaan
(Sisältöä ei tunnisteta)
Ohituskielto alkaa/loppuu
Kaikki kiellot päättyneet
(Kaikki kiellot päättyneet. Palaaminen normaaleihin liikennesääntöihin)
OM42753FI.book Page 286 Tuesday, September 6, 2016 3:52 PM

2874-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
OM42753FI

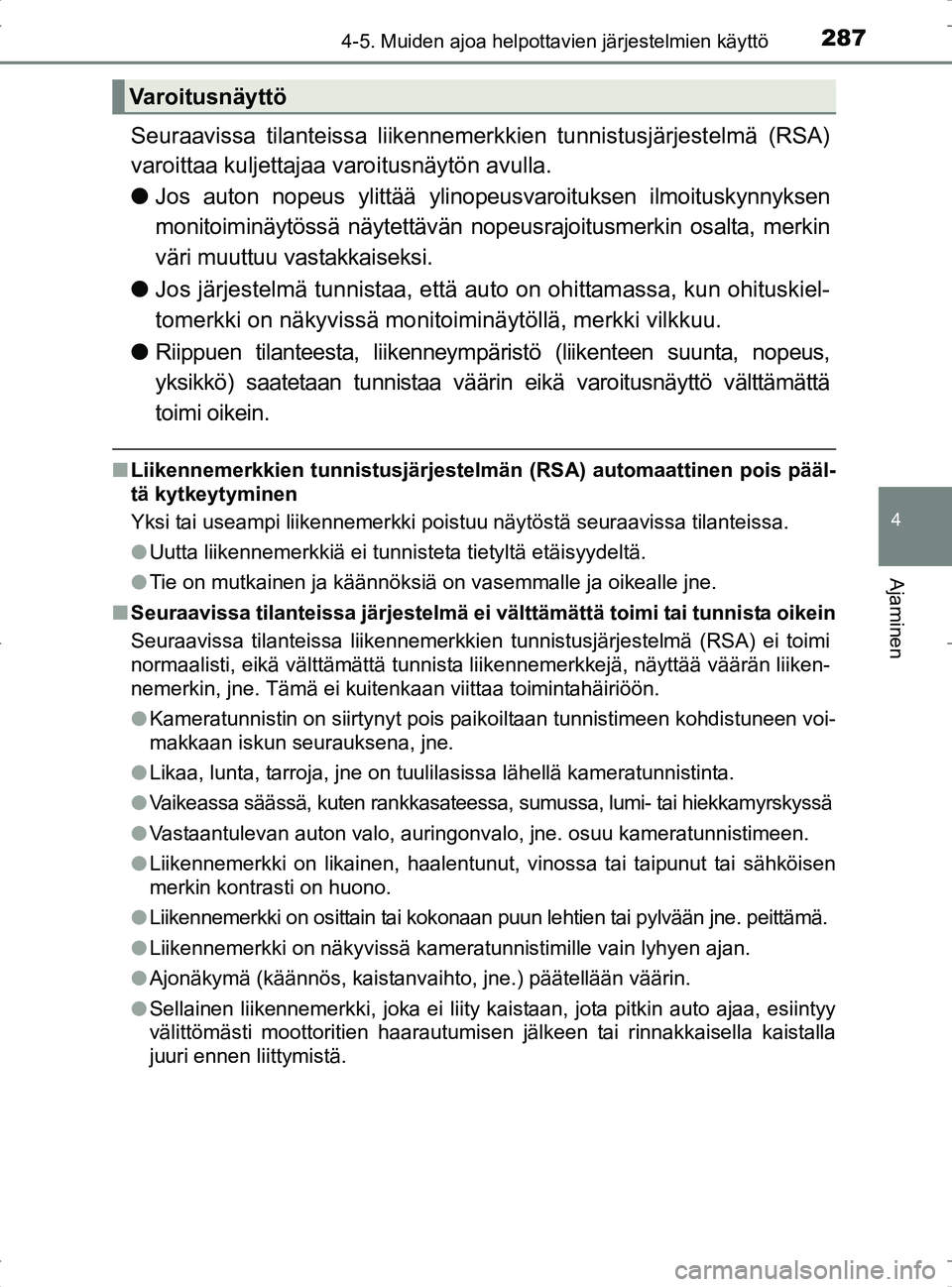

Seuraavissa tilanteissa liikennemerkkien tunnistusjärjestelmä (RSA)
varoittaa kuljettajaa varoitusnäytön avulla.
l Jos auton nopeus ylittää ylinopeusvaroituksen ilmoituskynnyksen
monitoiminäytössä näytettävän nopeusrajoitusmerkin osalta, merkin
väri muuttuu vastakkaiseksi.
l Jos järjestelmä tunnistaa, että auto on ohittamassa, kun ohituskiel-
tomerkki on näkyvissä monito iminäytöllä, merkki vilkkuu.
l Riippuen tilanteesta, liikenneympäristö (liikenteen suunta, nopeus,
yksikkö) saatetaan tunnistaa väärin eikä varoitusnäyttö välttämättä
toimi oikein.
nLiikennemerkkien tunnistusjärjestelmä n (RSA) automaattinen pois pääl-
tä kytkeytyminen
Yksi tai useampi liikennemerkki poistuu näytöstä seuraavissa tilanteissa.
l Uutta liikennemerkkiä ei tunnisteta tietyltä etäisyydeltä.
l Tie on mutkainen ja käännöksiä on vasemmalle ja oikealle jne.
n Seuraavissa tilanteissa järjestelmä ei välttämättä toimi tai tunnista oikein
Seuraavissa tilanteissa liikennemerkkien tunnistusjärjestelmä (RSA) ei toimi
normaalisti, eikä välttämättä tunnista liikennemerkkejä, näyttää väärän liiken-
nemerkin, jne. Tämä ei kuitenkaan viittaa toimintahäiriöön.
l Kameratunnistin on siirtynyt pois paikoiltaan tunnistimeen kohdistuneen voi-
makkaan iskun seurauksena, jne.
l Likaa, lunta, tarroja, jne on tuulilasissa lähellä kameratunnistinta.
l Vaikeassa säässä, kuten rankkasateessa, sumussa, lumi- tai hiekkamyrskyssä
l Vastaantulevan auton valo, auringonvalo, jne. osuu kameratunnistimeen.
l Liikennemerkki on likainen, haalentunut, vinossa tai taipunut tai sähköisen
merkin kontrasti on huono.
l Liikennemerkki on osittain tai kokonaan puun lehtien tai pylvään jne. peittämä.
l Liikennemerkki on näkyvissä kameratunnistimille vain lyhyen ajan.
l Ajonäkymä (käännös, kaistanvaihto, jne.) päätellään väärin.
l Sellainen liikennemerkki, joka ei liity kaistaan, jota pitkin auto ajaa, esiintyy
välittömästi moottoritien haarautumisen jälkeen tai rinnakkaisella kaistalla
juuri ennen liittymistä.
Varoitusnäyttö
OM42753FI.book Page 287 Tuesday, September 6, 2016 3:52 PM

2884-5. Muiden ajoa helpottavien järjestelmien käyttö
OM42753FIl

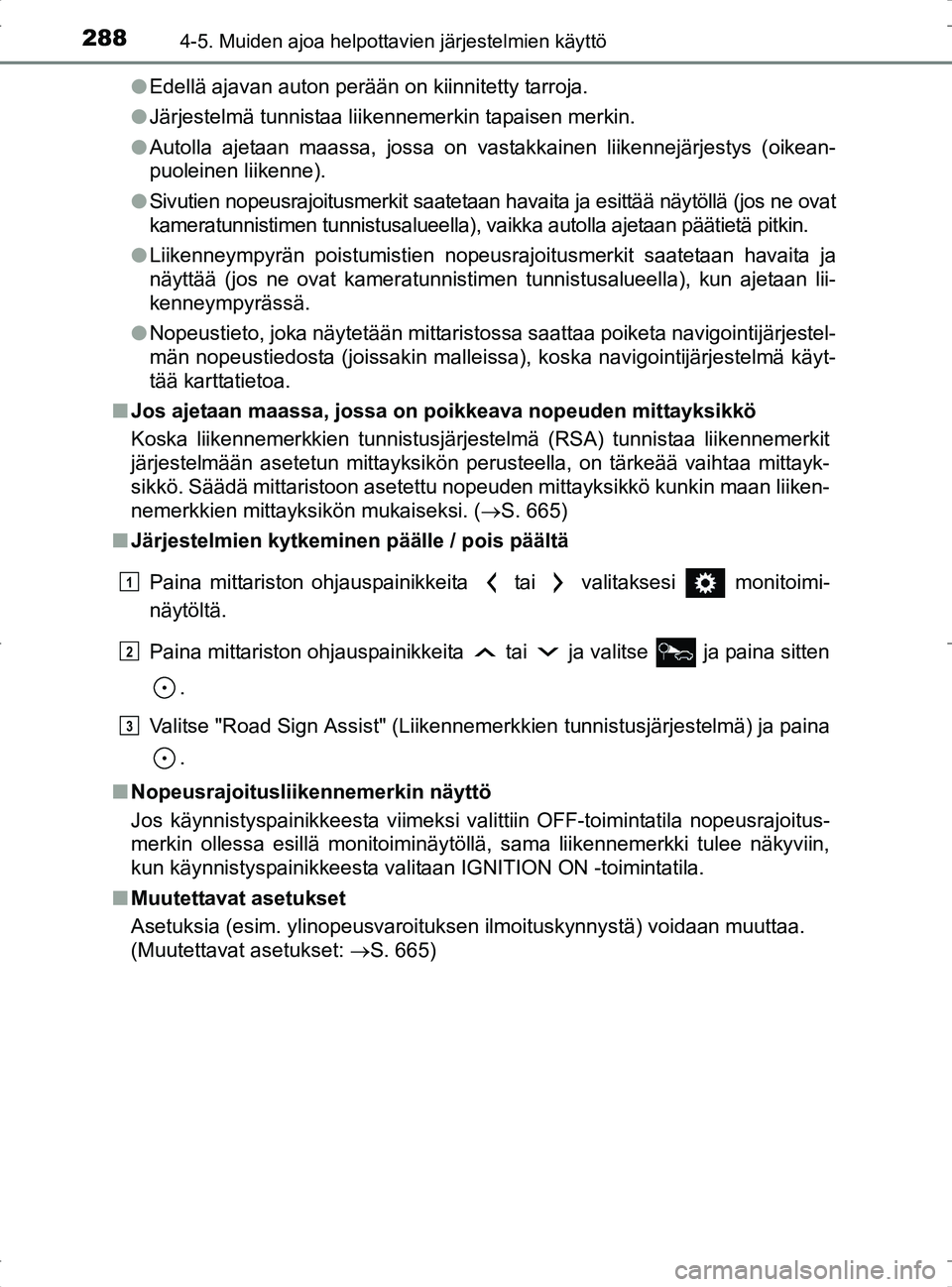

Edellä ajavan auton perään on kiinnitetty tarroja.
l Järjestelmä tunnistaa liikennemerkin tapaisen merkin.
l Autolla ajetaan maassa, jossa on vastakkainen liikennejärjestys (oikean-
puoleinen liikenne).
l Sivutien nopeusrajoitusmerkit saatetaan havaita ja esittää näytöllä (jos ne ovat
kameratunnistimen tunnistusalueella), va ikka autolla ajetaan päätietä pitkin.
l Liikenneympyrän poistumistien nopeusrajoitusmerkit saatetaan havaita ja
näyttää (jos ne ovat kameratunnistimen tunnistusalueella), kun ajetaan lii-
kenneympyrässä.
l Nopeustieto, joka näytetään mittaristossa saattaa poiketa navigointijärjestel-
män nopeustiedosta (joissakin malleissa), koska navigointijärjestelmä käyt-
tää karttatietoa.
n Jos ajetaan maassa, jossa on poikkeava nopeuden mittayksikkö
Koska liikennemerkkien tunnistusjärjestelmä (RSA) tunnistaa liikennemerkit
järjestelmään asetetun mittayksikön perusteella, on tärkeää vaihtaa mittayk-
sikkö. Säädä mittaristoon asetettu nopeuden mittayksikkö kunkin maan liiken-
nemerkkien mittayksikön mukaiseksi. ( S. 665)
n Järjestelmien kytkeminen päälle / pois päältä
Paina mittariston ohjauspainikkeita tai valitaksesi monitoimi-
näytöltä.
Paina mittariston ohjauspainikkeita tai ja valitse ja paina sitten .
Valitse "Road Sign Assist" (Liikennemerkkien tunnistusjärjestelmä) ja paina .
n Nopeusrajoitusliikennemerkin näyttö
Jos käynnistyspainikkeesta viimeksi valittiin OFF-toimintatila nopeusrajoitus-
merkin ollessa esillä monitoiminäytöllä, sama liikennemerkki tulee näkyviin\
,
kun käynnistyspainikkeesta valitaan IGNITION ON -toimintatila.
n Muutettavat asetukset
Asetuksia (esim. ylinopeusvaroituksen ilmoituskynnystä) voidaan muuttaa.
(Muutettavat asetukset: S. 665)
1
2
3
OM42753FI.book Page 288 Tuesday, September 6, 2016 3:52 PM

289
4
4-5. Muiden ajoa helpottavien järjestelmien käyttö
Ajaminen
OM42753FI

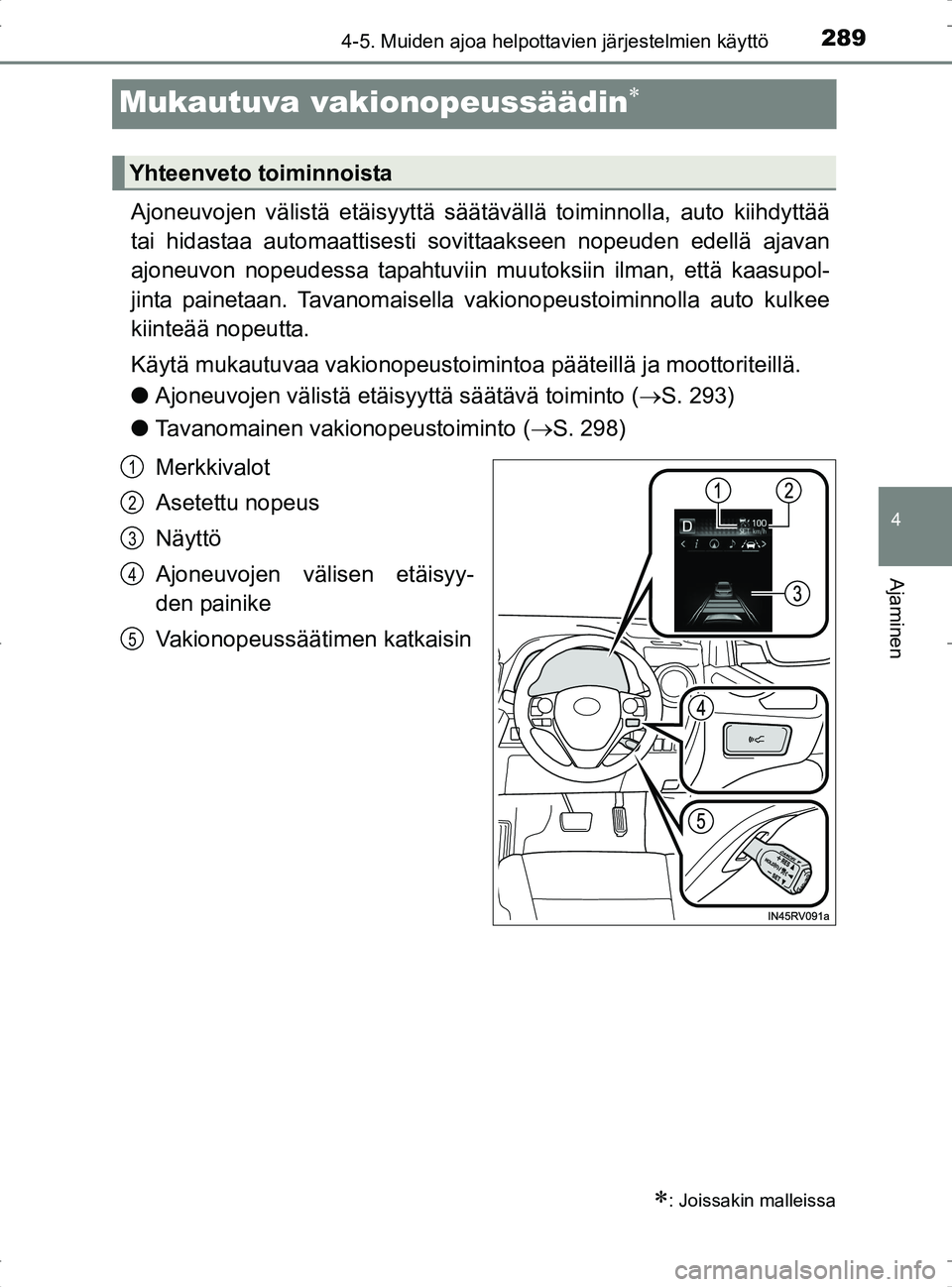

Mukautuva vakionopeussäädin
Ajoneuvojen välistä etäisyyttä säätäv ällä toiminnolla, auto kiihdyttää
tai hidastaa automaattisesti sovittaakseen nopeuden edellä ajavan
ajoneuvon nopeudessa tapahtuviin mu utoksiin ilman, että kaasupol-
jinta painetaan. Tavanomaisella vakionopeustoiminnolla auto kulkee
kiinteää nopeutta.
Käytä mukautuvaa vakionopeustoimint oa pääteillä ja moottoriteillä.
l Ajoneuvojen välistä etäisyyttä säätävä toiminto ( S. 293)
l Tavanomainen vakionopeustoiminto ( S. 298)
Merkkivalot
Asetettu nopeus
Näyttö
Ajoneuvojen välisen etäisyy-
den painike
Vakionopeussäätimen katkaisin
: Joissakin malleissa
Yhteenveto toiminnoista
1
2
3
4
5
OM42753FI.book Page 289 Tuesday, September 6, 2016 3:52 PM

2904-5. Muiden ajoa helpottavien järjestelmien käyttö
OM42753FI

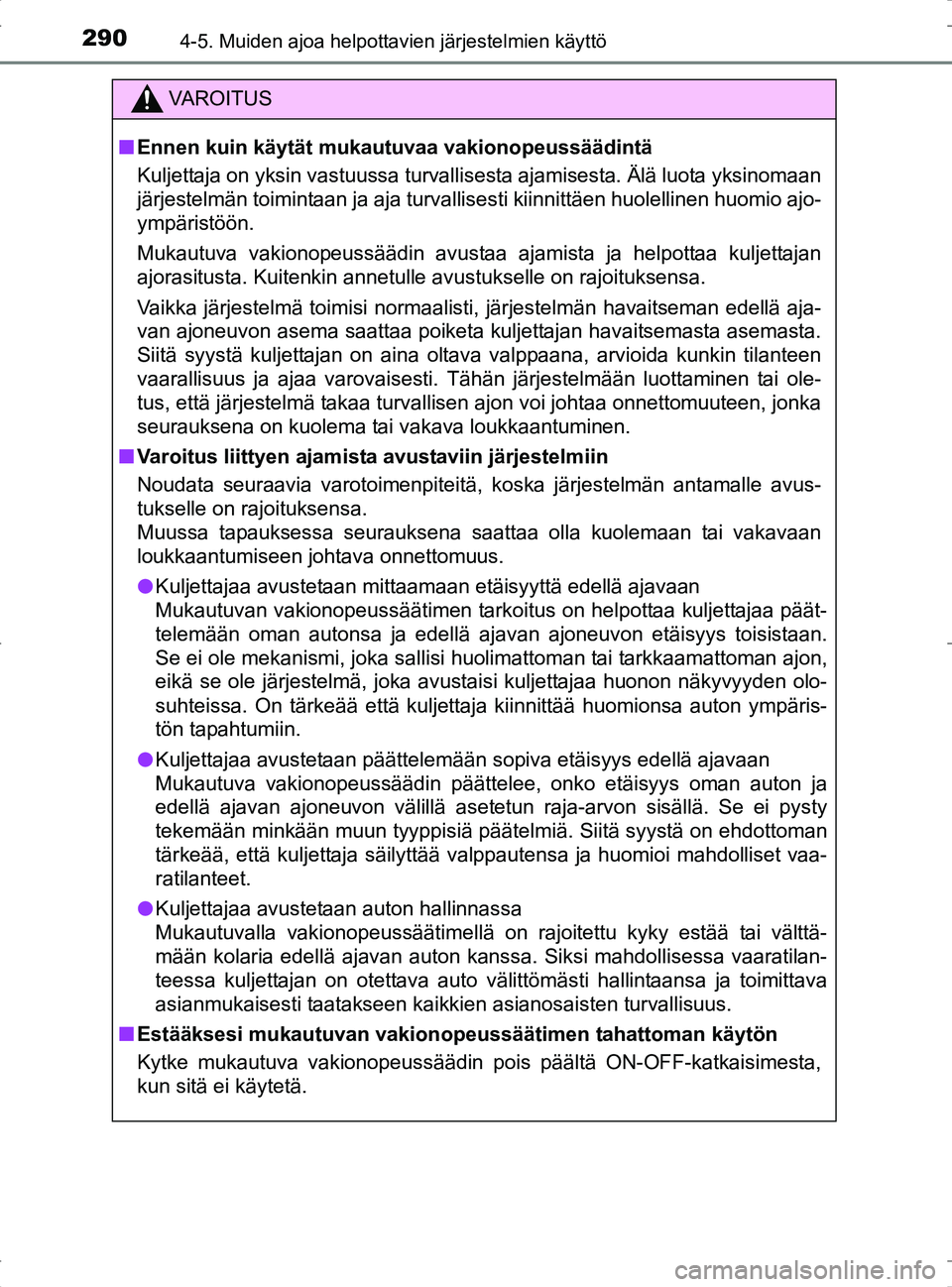

VA R O I T U S
nEnnen kuin käytät mu kautuvaa vakionopeussäädintä
Kuljettaja on yksin vastuussa turvallisesta ajamisesta. Älä luota yksinomaan
järjestelmän toimintaan ja aja turvallisesti kiinnittäen huolellinen huomio ajo-
ympäristöön.
Mukautuva vakionopeussäädin avustaa ajamista ja helpottaa kuljettajan
ajorasitusta. Kuitenkin annetulle avustukselle on rajoituksensa.
Vaikka järjestelmä toimisi normaalisti, järjestelmän havaitseman edellä aja-
van ajoneuvon asema saattaa poiketa kuljettajan havaitsemasta asemasta.
Siitä syystä kuljettajan on aina oltava valppaana, arvioida kunkin tilanteen
vaarallisuus ja ajaa varovaisesti. Tähän järjestelmään luottaminen tai ole-
tus, että järjestelmä takaa turvallisen ajon voi johtaa onnettomuuteen, jonka
seurauksena on kuolema tai vakava loukkaantuminen.
n Varoitus liittyen ajamista avustaviin järjestelmiin
Noudata seuraavia varotoimenpiteitä, koska järjestelmän antamalle avus-
tukselle on rajoituksensa.
Muussa tapauksessa seurauksena saattaa olla kuolemaan tai vakavaan
loukkaantumiseen johtava onnettomuus.
l Kuljettajaa avustetaan mittaamaan etäisyyttä edellä ajavaan
Mukautuvan vakionopeussäätimen tarkoitus on helpottaa kuljettajaa päät-
telemään oman autonsa ja edellä ajavan ajoneuvon etäisyys toisistaan.
Se ei ole mekanismi, joka sallisi huolimattoman tai tarkkaamattoman ajon,
eikä se ole järjestelmä, joka avustaisi kuljettajaa huonon näkyvyyden olo-
suhteissa. On tärkeää että kuljettaja kiinnittää huomionsa auton ympäris-
tön tapahtumiin.
l Kuljettajaa avustetaan päättelemään sopiva etäisyys edellä ajavaan
Mukautuva vakionopeussäädin päättelee, onko etäisyys oman auton ja
edellä ajavan ajoneuvon välillä asetetun raja-arvon sisällä. Se ei pysty
tekemään minkään muun tyyppisiä päätelmiä. Siitä\
syystä on ehdottoman
tärkeää, että kuljettaja säilyttää valppautensa ja huomioi mahdolliset vaa-
ratilanteet.
l Kuljettajaa avustetaan auton hallinnassa
Mukautuvalla vakionopeussäätimellä on rajoitettu kyky estää tai välttä-
mään kolaria edellä ajavan auton kanssa. Siksi mahdollisessa vaaratilan-
teessa kuljettajan on otettava auto välittömästi hallintaansa ja toimittava
asianmukaisesti taatakseen kaikkien asianosaisten turvallisuus.
n Estääksesi mukautuvan vakio nopeussäätimen tahattoman käytön
Kytke mukautuva vakionopeussäädin pois päältä ON-OFF-katkaisimesta,
kun sitä ei käytetä.
OM42753FI.book Page 290 Tuesday, September 6, 2016 3:52 PM
