2714-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen

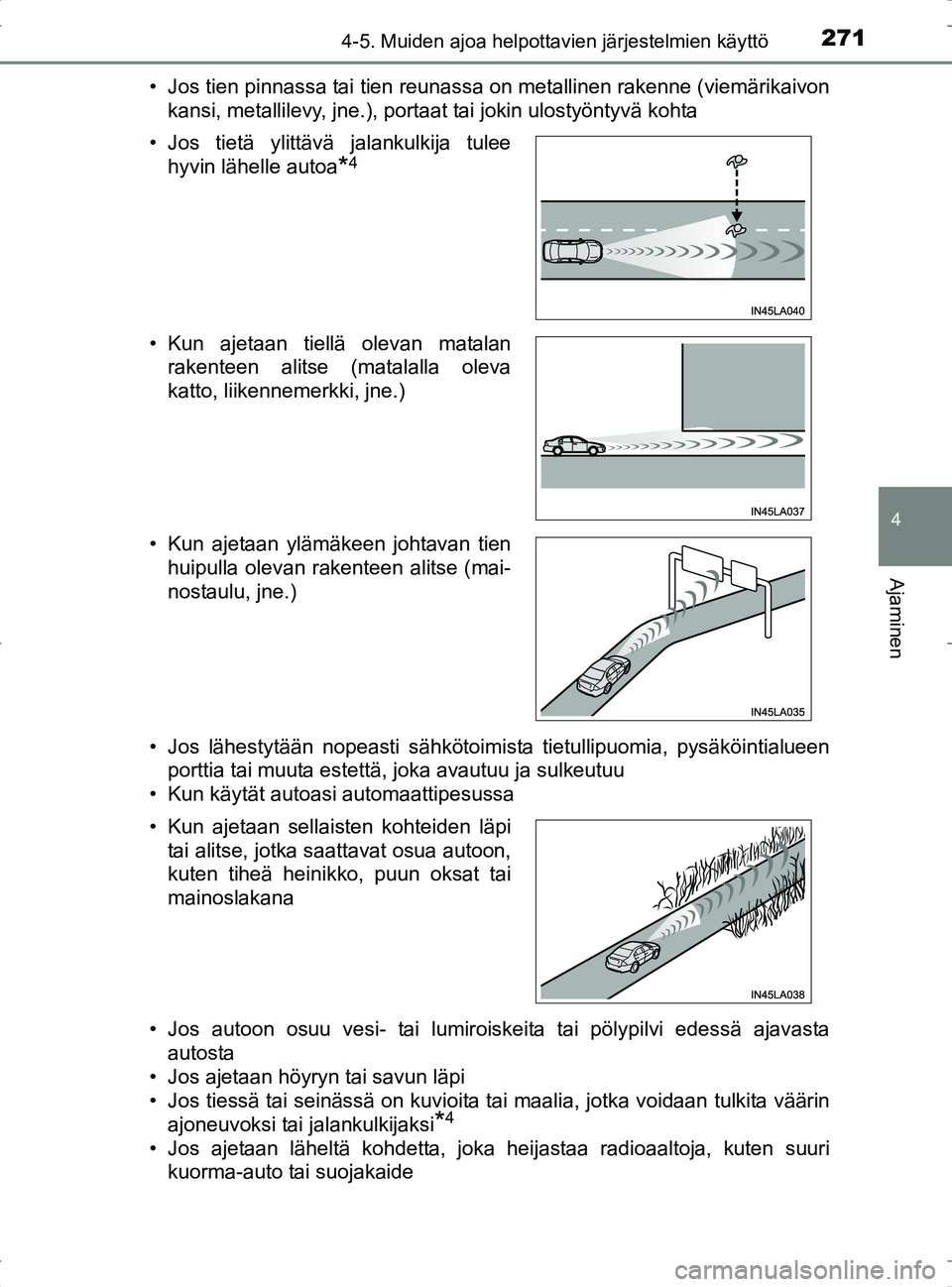

OM42753FI• Jos tien pinnassa tai tien reunassa on metallinen rakenne (viemärikaivon
kansi, metallilevy, jne.), portaat tai jokin ulostyöntyvä kohta
• Jos lähestytään nopeasti sähkötoimista tietullipuomia, pysäköintialueen porttia tai muuta estettä, joka avautuu ja sulkeutuu
• Kun käytät autoasi automaattipesussa
• Jos autoon osuu vesi- tai lumiroiskeita tai pölypilvi edessä ajavasta autosta
• Jos ajetaan höyryn tai savun läpi
• Jos tiessä tai seinässä on kuvioita tai maalia, jotka voidaan tulkita väärin
ajoneuvoksi tai jalankulkijaksi
*4
• Jos ajetaan läheltä kohdetta, joka heijastaa radioaaltoja, kuten suurikuorma-auto tai suojakaide
• Jos tietä ylittävä jalankulkija tulee
hyvin lähelle autoa
*4
• Kun ajetaan tiellä olevan matalanrakenteen alitse (matalalla oleva
katto, liikennemerkki, jne.)
• Kun ajetaan ylämäkeen johtavan tien huipulla olevan rakenteen alitse (mai-
nostaulu, jne.)
• Kun ajetaan sellaisten kohteiden läpi tai alitse, jotka saattavat osua autoon,
kuten tiheä heinikko, puun oksat tai
mainoslakana
OM42753FI.book Page 271 Tuesday, September 6, 2016 3:52 PM

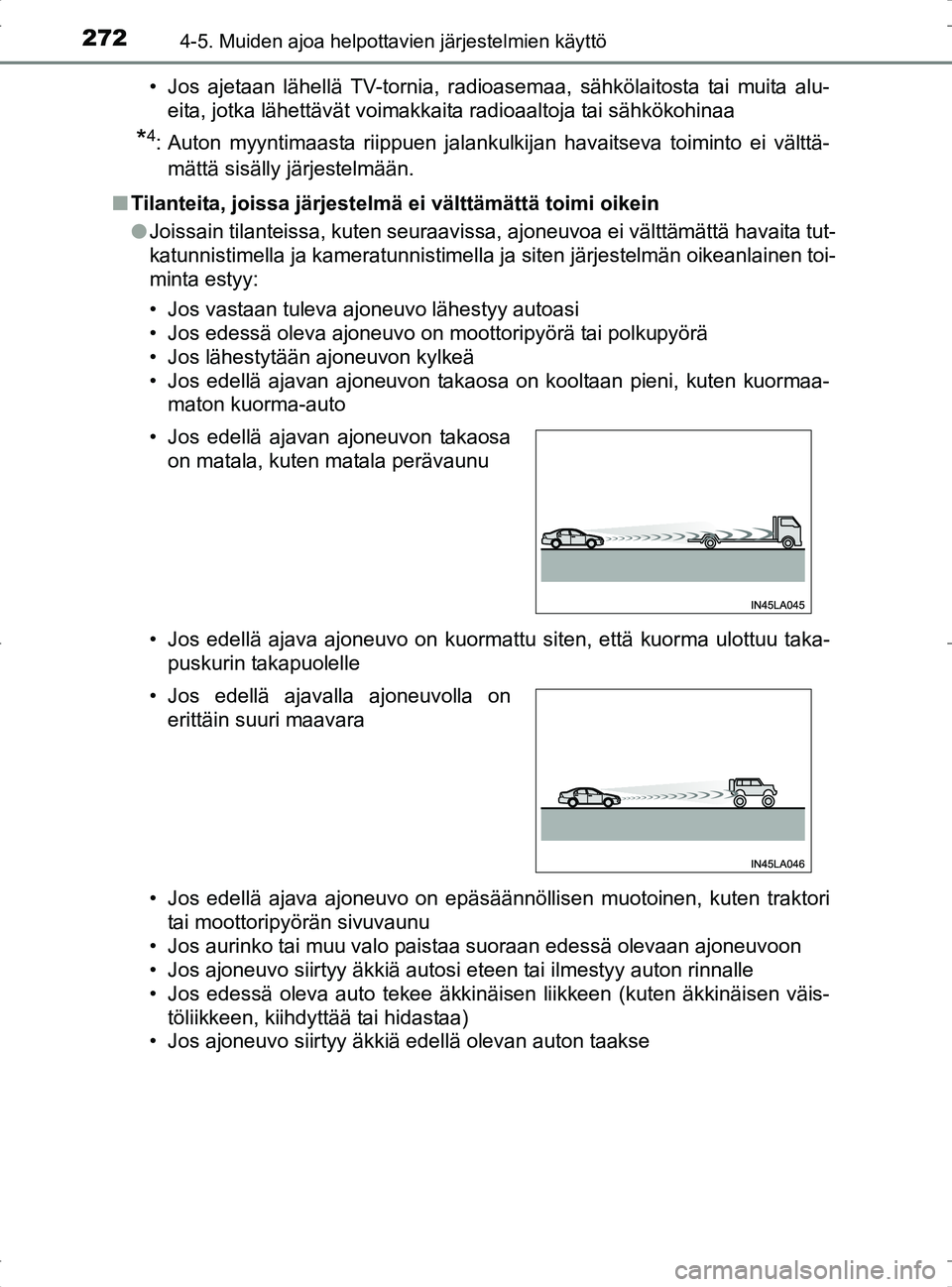

2724-5. Muiden ajoa helpottavien järjestelmien käyttö
OM42753FI• Jos ajetaan lähellä TV-tornia, radioasemaa, sähkölaitosta tai muita alu-
eita, jotka lähettävät voimakkaita radioaaltoja tai sähkökohinaa
*4: Auton myyntimaasta riippuen jalankulkijan havaitseva toiminto ei välttä-
mättä sisälly järjestelmään.
n Tilanteita, joissa järjestelmä ei välttämättä toimi oikein
lJoissain tilanteissa, kuten seuraavissa, ajoneuvoa ei välttämättä havaita tut-
katunnistimella ja kameratunnistimella ja siten järjestelmän oikeanlainen toi-
minta estyy:
• Jos vastaan tuleva ajoneuvo lähestyy autoasi
• Jos edessä oleva ajoneuvo on moottoripyörä tai polkupyörä
• Jos lähestytään ajoneuvon kylkeä
• Jos edellä ajavan ajoneuvon takaosa on kooltaan pieni, kuten kuormaa-
maton kuorma-auto
• Jos edellä ajava ajoneuvo on kuormattu siten, että kuorma ulottuu taka- puskurin takapuolelle
• Jos edellä ajava ajoneuvo on epäsäännöllisen muotoinen, kuten traktori tai moottoripyörän sivuvaunu
• Jos aurinko tai muu valo paistaa suoraan edessä olevaan ajoneuvoon
• Jos ajoneuvo siirtyy äkkiä autosi eteen tai ilmestyy auton rinnalle
• Jos edessä oleva auto tekee äkkinäisen liikkeen (kuten äkkin\
äisen väis- töliikkeen, kiihdyttää tai hidastaa)
• Jos ajoneuvo siirtyy äkkiä edellä olevan auton taakse • Jos edellä ajavan ajoneuvon takaosa on matala, kuten matala perävaunu
• Jos edellä ajavalla ajoneuvolla on erittäin suuri maavara
OM42753FI.book Page 272 Tuesday, September 6, 2016 3:52 PM

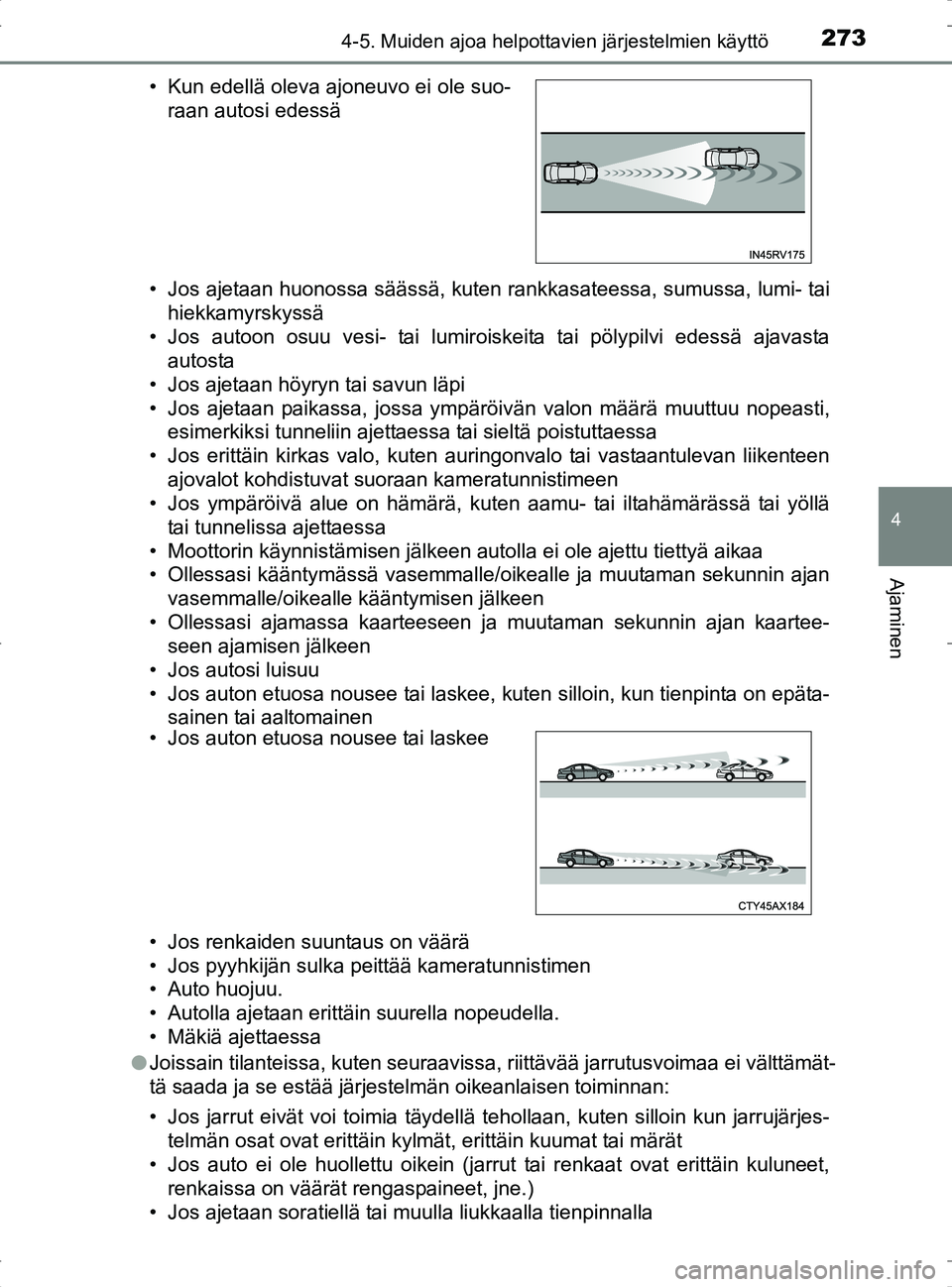

2734-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
OM42753FI• Jos ajetaan huonossa säässä, kuten rankkasateessa, sumussa, lumi- tai
hiekkamyrskyssä
• Jos autoon osuu vesi- tai lumiroiskeita tai pölypilvi edessä ajavasta autosta
• Jos ajetaan höyryn tai savun läpi
• Jos ajetaan paikassa, jossa ympäröivän valon määrä muuttuu nopeasti, esimerkiksi tunneliin ajettaessa tai sieltä poistuttaessa
• Jos erittäin kirkas valo, kuten auringonvalo tai vastaantulevan liikenteen ajovalot kohdistuvat suoraan kameratunnistimeen
• Jos ympäröivä alue on hämärä, kuten aamu- tai iltahämärässä tai yöllä
tai tunnelissa ajettaessa
• Moottorin käynnistämisen jälkeen autolla ei ole ajettu tiettyä\
aikaa
• Ollessasi kääntymässä vasemmalle/oikealle ja muutaman sekunnin ajan
vasemmalle/oikealle kääntymisen jälkeen
• Ollessasi ajamassa kaarteeseen ja muutaman sekunnin ajan kaartee- seen ajamisen jälkeen
• Jos autosi luisuu
• Jos auton etuosa nousee tai laskee, kuten silloin, kun tienpinta on epäta- sainen tai aaltomainen
• Jos renkaiden suuntaus on väärä
• Jos pyyhkijän sulka peittää kameratunnistimen
• Auto huojuu.
• Autolla ajetaan erittäin suurella nopeudella.
• Mäkiä ajettaessa
l Joissain tilanteissa, kuten seuraavissa, riittävää jarrutusvoimaa ei välttämät-
tä saada ja se estää järjestelmän oikeanlaisen toiminnan:
• Jos jarrut eivät voi toimia täydellä tehollaan, kuten silloin kun jarrujärjes- telmän osat ovat erittäin kylmät, erittäin kuumat tai märät
• Jos auto ei ole huollettu oikein (jarrut tai renkaat ovat erittäin kuluneet,
renkaissa on väärät rengaspaineet, jne.)
• Jos ajetaan soratiellä tai muulla liukkaalla tienpinnalla • Kun edellä oleva ajoneuvo ei ole suo- raan autosi edessä
• Jos auton etuosa nousee tai laskee
OM42753FI.book Page 273 Tuesday, September 6, 2016 3:52 PM

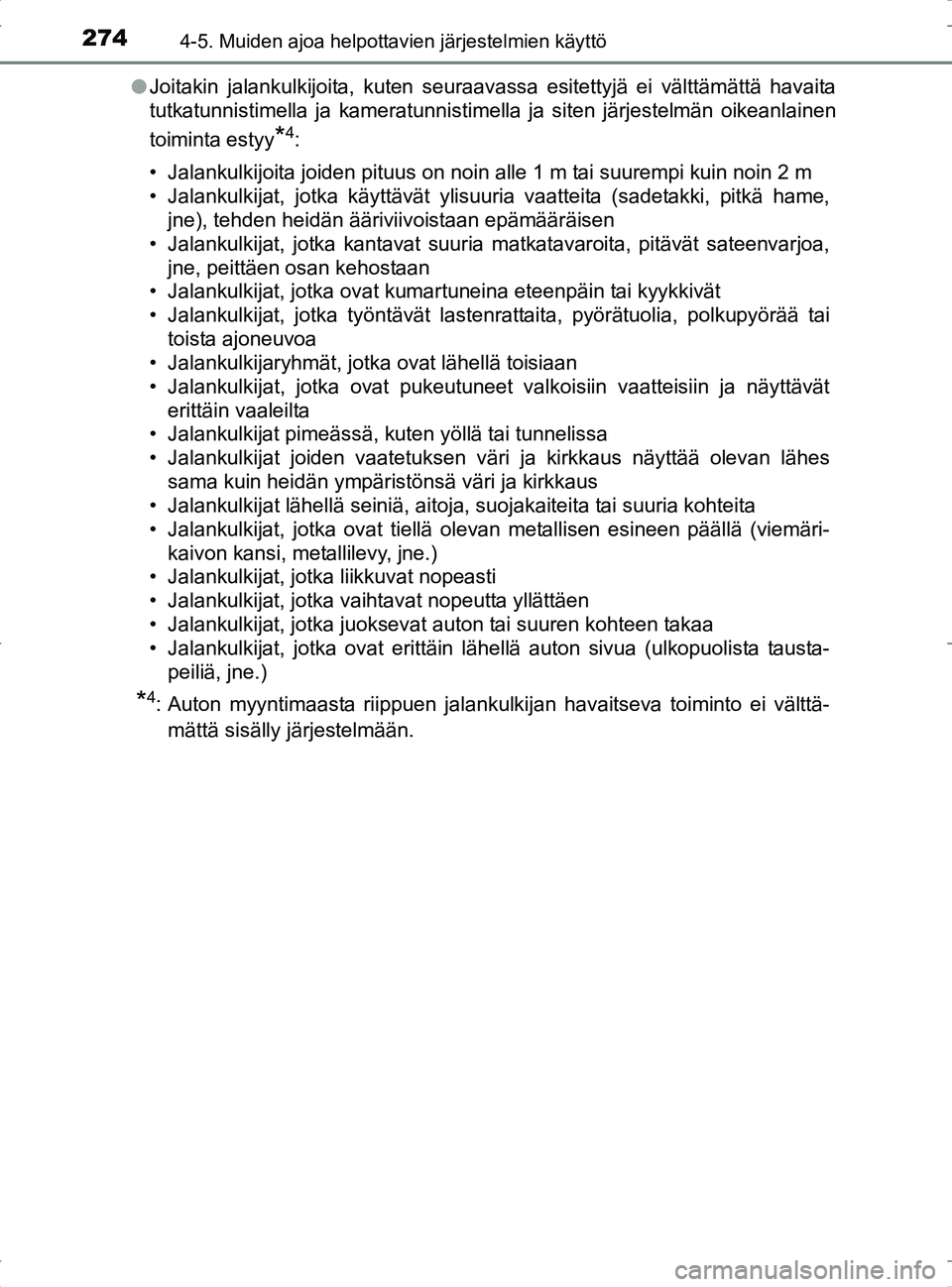

2744-5. Muiden ajoa helpottavien järjestelmien käyttö
OM42753FIl
Joitakin jalankulkijoita, kuten seuraavassa esitettyjä ei välttämättä havaita
tutkatunnistimella ja kameratunnistimella ja siten järjestelmän oikeanlainen
toiminta estyy
*4:
• Jalankulkijoita joiden pituus on noin alle 1 m tai suurempi kuin noin 2 m
• Jalankulkijat, jotka käyttävät ylisuuria vaatteita (sadetakki, pitkä hame, jne), tehden heidän ääriviivoistaan epämääräisen
• Jalankulkijat, jotka kantavat suuria matkatavaroita, pitävät sateenvarjoa, jne, peittäen osan kehostaan
• Jalankulkijat, jotka ovat kumartuneina eteenpäin tai kyykkivät
• Jalankulkijat, jotka työntävät lastenrattaita, pyörätuolia, polkupyörää tai toista ajoneuvoa
• Jalankulkijaryhmät, jotka ovat lähellä toisiaan
• Jalankulkijat, jotka ovat pukeutuneet valkoisiin vaatteisiin ja näyttävät erittäin vaaleilta
• Jalankulkijat pimeässä, kuten yöllä tai tunnelissa
• Jalankulkijat joiden vaatetuksen väri ja kirkkaus näyttää olevan lähes sama kuin heidän ympäristönsä väri ja kirkkaus
• Jalankulkijat lähellä seiniä, aitoja, suojakaiteita tai suuria kohteita
• Jalankulkijat, jotka ovat tiellä olevan metallisen esineen päällä (viemäri- kaivon kansi, metallilevy, jne.)
• Jalankulkijat, jotka liikkuvat nopeasti
• Jalankulkijat, jotka vaihtavat nopeutta yllättäen
• Jalankulkijat, jotka juoksevat auton tai suuren kohteen takaa
• Jalankulkijat, jotka ovat erittäin lähellä auton sivua (ulkopu\
olista tausta-
peiliä, jne.)
*4: Auton myyntimaasta riippuen jalankulkijan havaitseva toiminto ei välttä-
mättä sisälly järjestelmään.
OM42753FI.book Page 274 Tuesday, September 6, 2016 3:52 PM

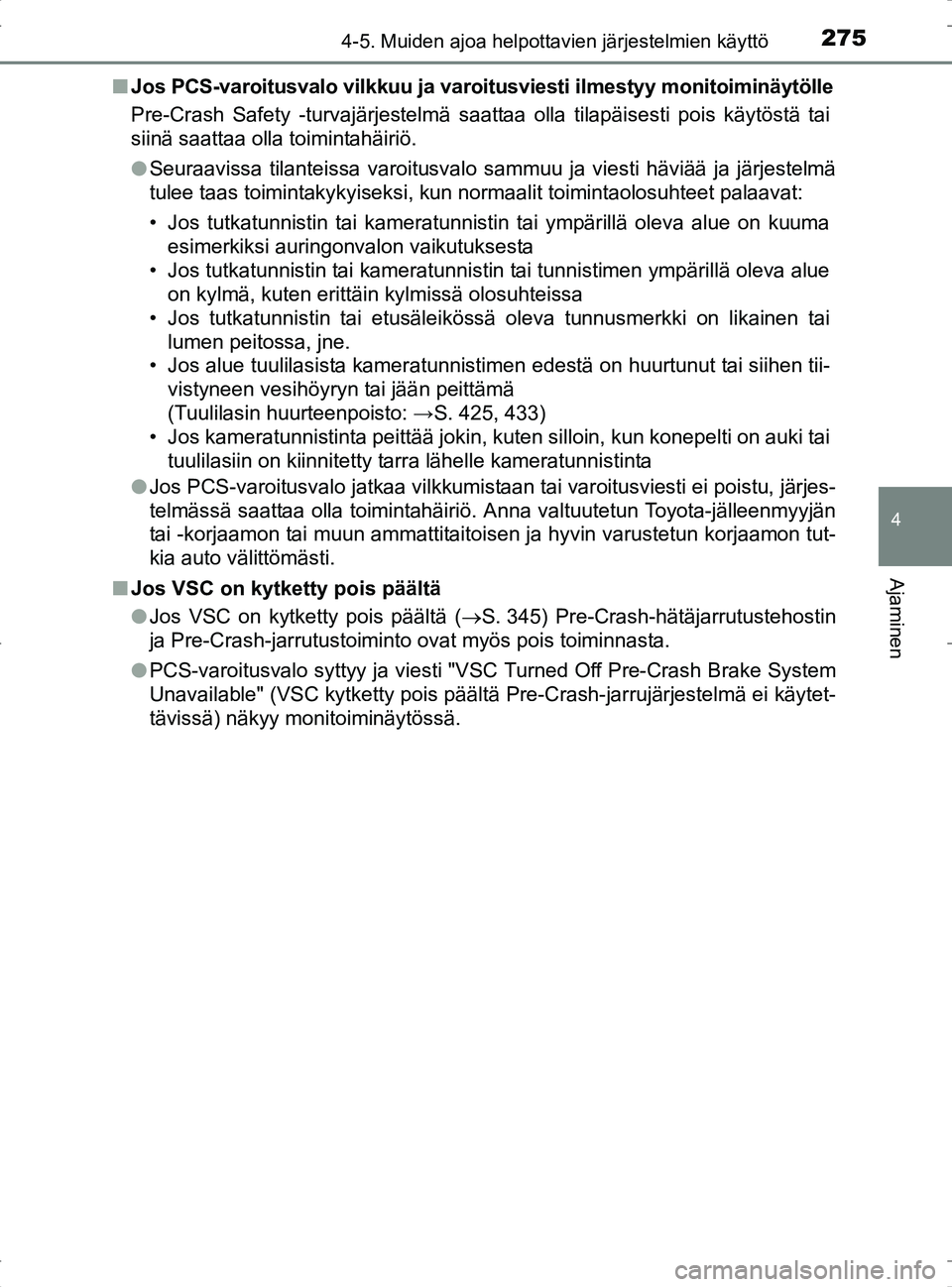

2754-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
OM42753FIn
Jos PCS-varoitusvalo vilkkuu ja varoitusviesti ilmestyy monitoiminäytölle
Pre-Crash Safety -turvajärjestelmä saattaa olla tilapäisesti pois käytöstä tai
siinä saattaa olla toimintahäiriö.
lSeuraavissa tilanteissa varoitusvalo sammuu ja viesti häviää ja\
järjestelmä
tulee taas toimintakykyiseksi, kun normaalit toimintaolosuhteet palaavat:
• Jos tutkatunnistin tai kameratunnistin tai ympärillä oleva alue on kuuma
esimerkiksi auringonvalon vaikutuksesta
• Jos tutkatunnistin tai kameratunnistin tai tunnistimen ympärillä oleva alue on kylmä, kuten erittäin kylmissä olosuhteissa
• Jos tutkatunnistin tai etusäleikössä oleva tunnusmerkki on likainen tai
lumen peitossa, jne.
• Jos alue tuulilasista kameratunnistimen edestä on huurtunut tai siihen tii- vistyneen vesihöyryn tai jään peittämä
(Tuulilasin huurteenpoisto: →S. 425, 433)
• Jos kameratunnistinta peittää jokin, kuten silloin, kun konepelti on auki tai tuulilasiin on kiinnitetty tarra lähelle kameratunnistinta
l Jos PCS-varoitusvalo jatkaa vilkkumistaan tai varoitusviesti ei poistu, järjes-
telmässä saattaa olla toimintahäiriö. Anna valtuutetun Toyota-jälleenmyyjän
tai -korjaamon tai muun ammattitaitoisen ja hyvin varustetun korjaamon tut-
kia auto välittömästi.
n Jos VSC on kytketty pois päältä
lJos VSC on kytketty pois päältä ( S. 345) Pre-Crash-hätäjarrutustehostin
ja Pre-Crash-jarrutustoiminto ovat myös pois toiminnasta.
l PCS-varoitusvalo syttyy ja viesti "V SC Turned Off Pre-Crash Brake System
Unavailable" (VSC kytketty pois päältä Pre-Crash-jarrujärjestelmä ei käytet-
tävissä) näkyy monitoiminäytössä.
OM42753FI.book Page 275 Tuesday, September 6, 2016 3:52 PM

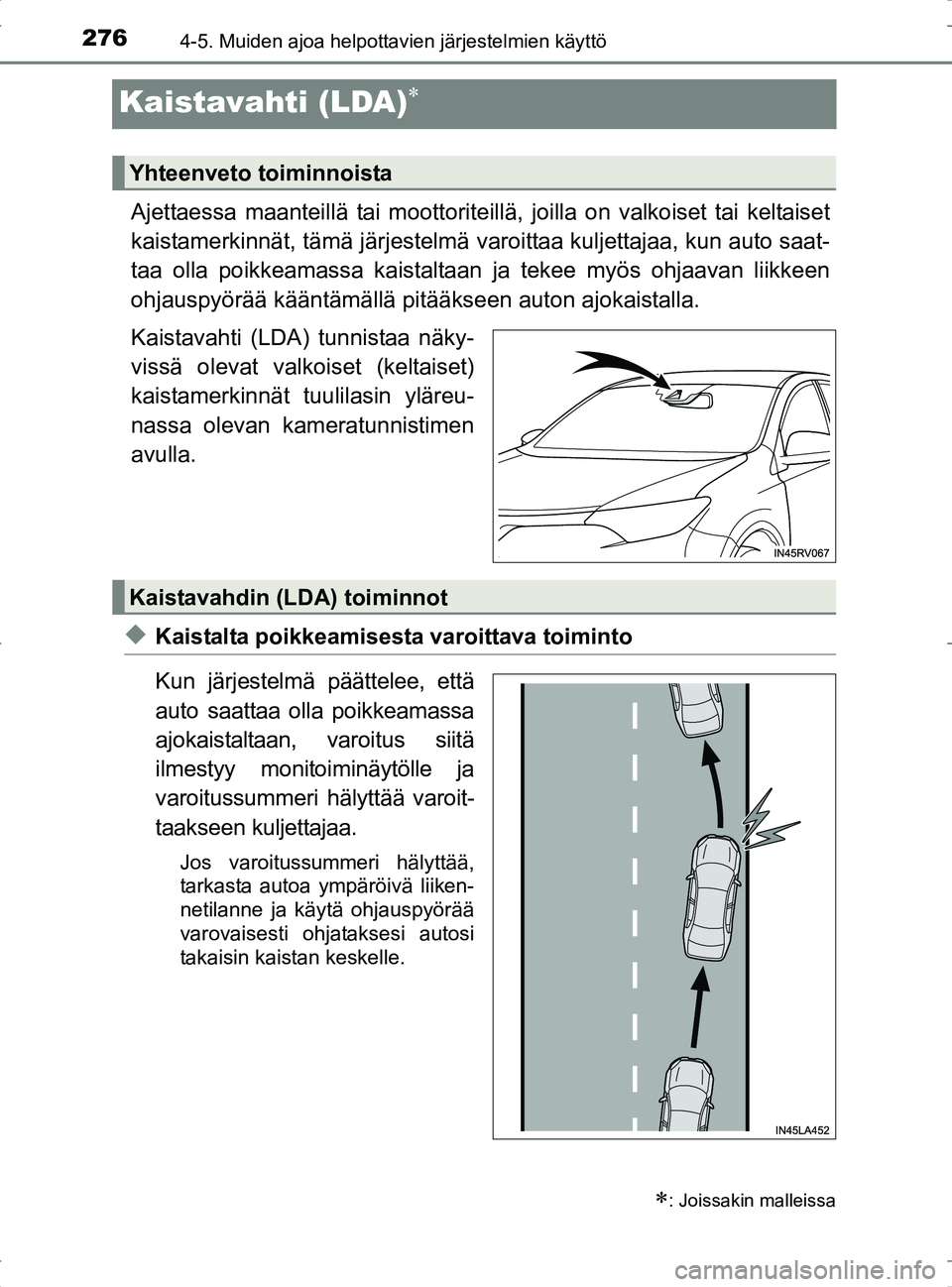

2764-5. Muiden ajoa helpottavien järjestelmien käyttö
OM42753FI
Kaistavahti (LDA)
Ajettaessa maanteillä tai moottoriteillä, joilla on valkoiset tai keltaiset
kaistamerkinnät, tämä järjestelmä varo ittaa kuljettajaa, kun auto saat-
taa olla poikkeamassa kaistaltaan ja tekee myös ohjaavan liikkeen
ohjauspyörää kääntämällä pi tääkseen auton ajokaistalla.
Kaistavahti (LDA) tunnistaa näky-
vissä olevat valkoiset (keltaiset)
kaistamerkinnät tuulilasin yläreu-
nassa olevan kameratunnistimen
avulla.
uKaistalta poikkeamisesta varoittava toiminto
Kun järjestelmä päättelee, että
auto saattaa olla poikkeamassa
ajokaistaltaan, varoitus siitä
ilmestyy monitoiminäytölle ja
varoitussummeri hälyttää varoit-
taakseen kuljettajaa.
Jos varoitussummeri hälyttää,
tarkasta autoa ympäröivä liiken-
netilanne ja käytä ohjauspyörää
varovaisesti ohjataksesi autosi
takaisin kaistan keskelle.
: Joissakin malleissa
Yhteenveto toiminnoista
Kaistavahdin (LDA) toiminnot
OM42753FI.book Page 276 Tuesday, September 6, 2016 3:52 PM

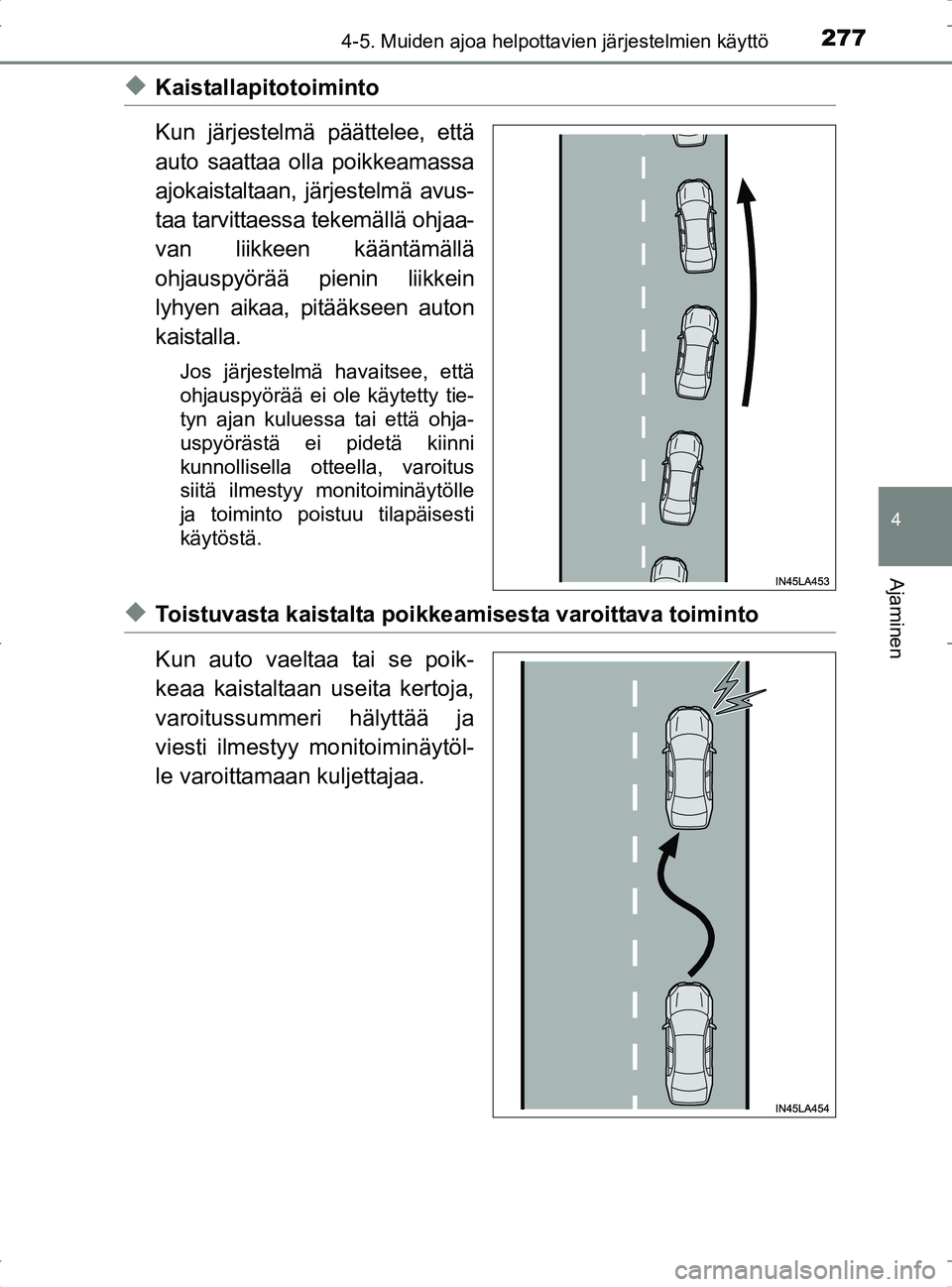

2774-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
OM42753FI
uKaistallapitotoiminto
Kun järjestelmä päättelee, että
auto saattaa olla poikkeamassa
ajokaistaltaan, järjestelmä avus-
taa tarvittaessa tekemällä ohjaa-
van liikkeen kääntämällä
ohjauspyörää pienin liikkein
lyhyen aikaa, pitääkseen auton
kaistalla.
Jos järjestelmä havaitsee, että
ohjauspyörää ei ole käytetty tie-
tyn ajan kuluessa tai että ohja-
uspyörästä ei pidetä kiinni
kunnollisella otteella, varoitus
siitä ilmestyy monitoiminäytölle
ja toiminto poistuu tilapäisesti
käytöstä.
uToistuvasta kaistalta poikkeamisesta varoittava toiminto
Kun auto vaeltaa tai se poik-
keaa kaistaltaan useita kertoja,
varoitussummeri hälyttää ja
viesti ilmestyy monitoiminäytöl-
le varoittamaan kuljettajaa.
OM42753FI.book Page 277 Tuesday, September 6, 2016 3:52 PM

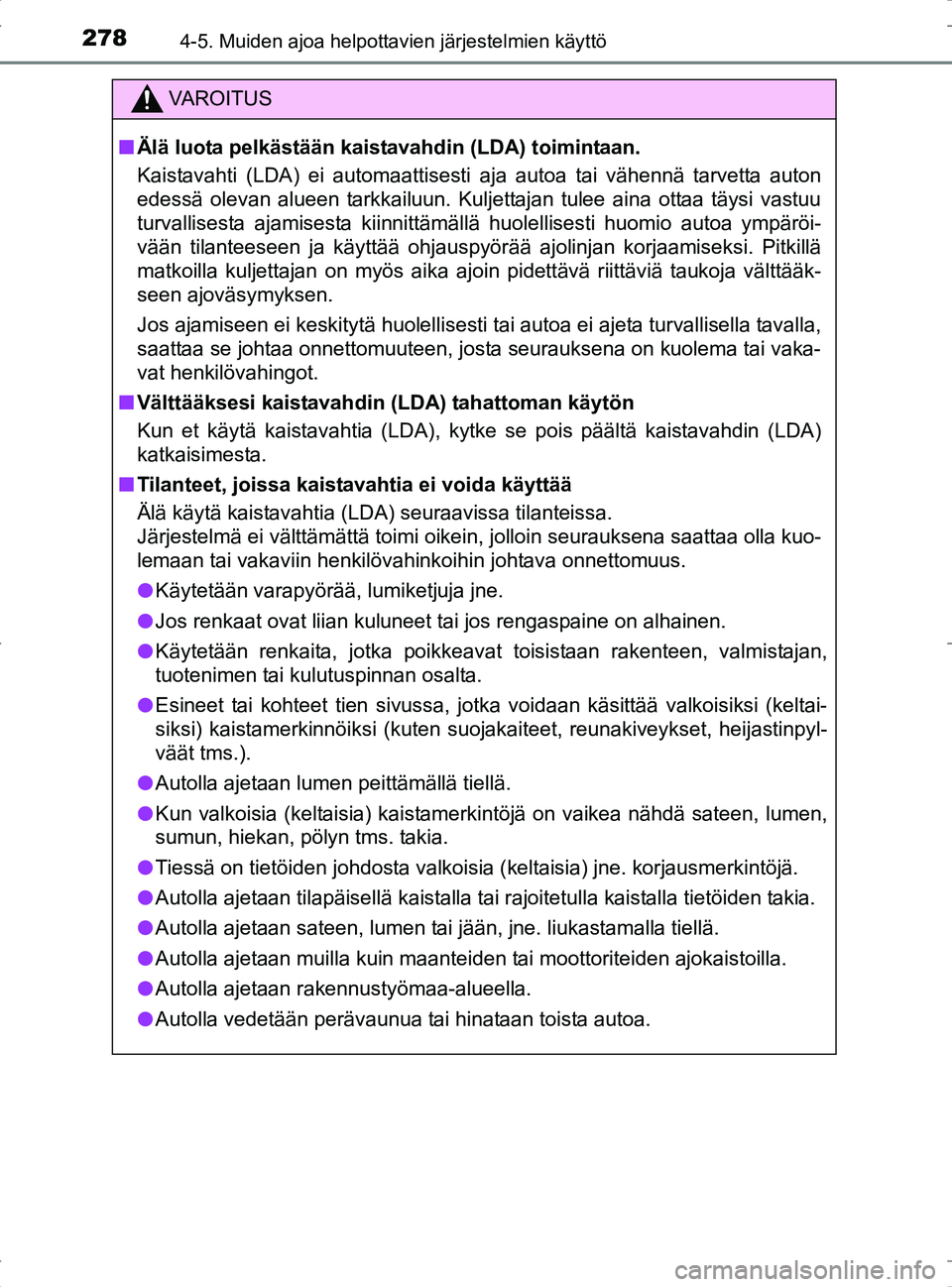

2784-5. Muiden ajoa helpottavien järjestelmien käyttö
OM42753FI
VA R O I T U S
nÄlä luota pelkästään kaistavahdin (LDA) toimintaan.
Kaistavahti (LDA) ei automaattisesti aja autoa tai vähennä tarvetta auton
edessä olevan alueen tarkkailuun. Kuljettajan tulee aina ottaa täysi vastuu
turvallisesta ajamisesta kiinnittämällä huolellisesti huomio autoa ympäröi-
vään tilanteeseen ja käyttää ohjauspyörää ajolinjan korjaamiseksi. Pitkillä
matkoilla kuljettajan on myös aika ajoin pidettävä riittäviä taukoja välttääk-
seen ajoväsymyksen.
Jos ajamiseen ei keskitytä huolellisesti tai autoa ei ajeta turvallisella tavalla,
saattaa se johtaa onnettomuuteen, josta seurauksena on kuolema tai vaka-
vat henkilövahingot.
n Välttääksesi kaistavahdin (LDA) tahattoman käytön
Kun et käytä kaistavahtia (LDA), kytke se pois päältä kaistavahdin (LDA)
katkaisimesta.
n Tilanteet, joissa kaistavahtia ei voida käyttää
Älä käytä kaistavahtia (LDA) seuraavissa tilanteissa.
Järjestelmä ei välttämättä toimi oikein, jolloin seurauksena saattaa olla kuo-
lemaan tai vakaviin henkilövahinkoihin johtava onnettomuus.
l Käytetään varapyörää, lumiketjuja jne.
l Jos renkaat ovat liian kuluneet tai jos rengaspaine on alhainen.
l Käytetään renkaita, jotka poikkeavat toisistaan rakenteen, valmistajan,
tuotenimen tai kulutuspinnan osalta.
l Esineet tai kohteet tien sivussa, jotka voidaan käsittää valkoisiksi (keltai-
siksi) kaistamerkinnöiksi (kuten suojakaiteet, reunakiveykset, heijastinpyl-
väät tms.).
l Autolla ajetaan lumen peittämällä tiellä.
l Kun valkoisia (keltaisia) kaistamerkintöjä on vaikea nähdä sateen, lumen,
sumun, hiekan, pölyn tms. takia.
l Tiessä on tietöiden johdosta valkoisia (keltaisia) jne. korjausmerkintöjä.
l Autolla ajetaan tilapäisellä kaistalla tai rajoitetulla kaistalla tietöiden takia.
l Autolla ajetaan sateen, lumen tai jään, jne. liukastamalla tiellä.
l Autolla ajetaan muilla kuin maanteiden tai moottoriteiden ajokaistoilla.
l Autolla ajetaan rakennustyömaa-alueella.
l Autolla vedetään perävaunua tai hinataan toista autoa.
OM42753FI.book Page 278 Tuesday, September 6, 2016 3:52 PM

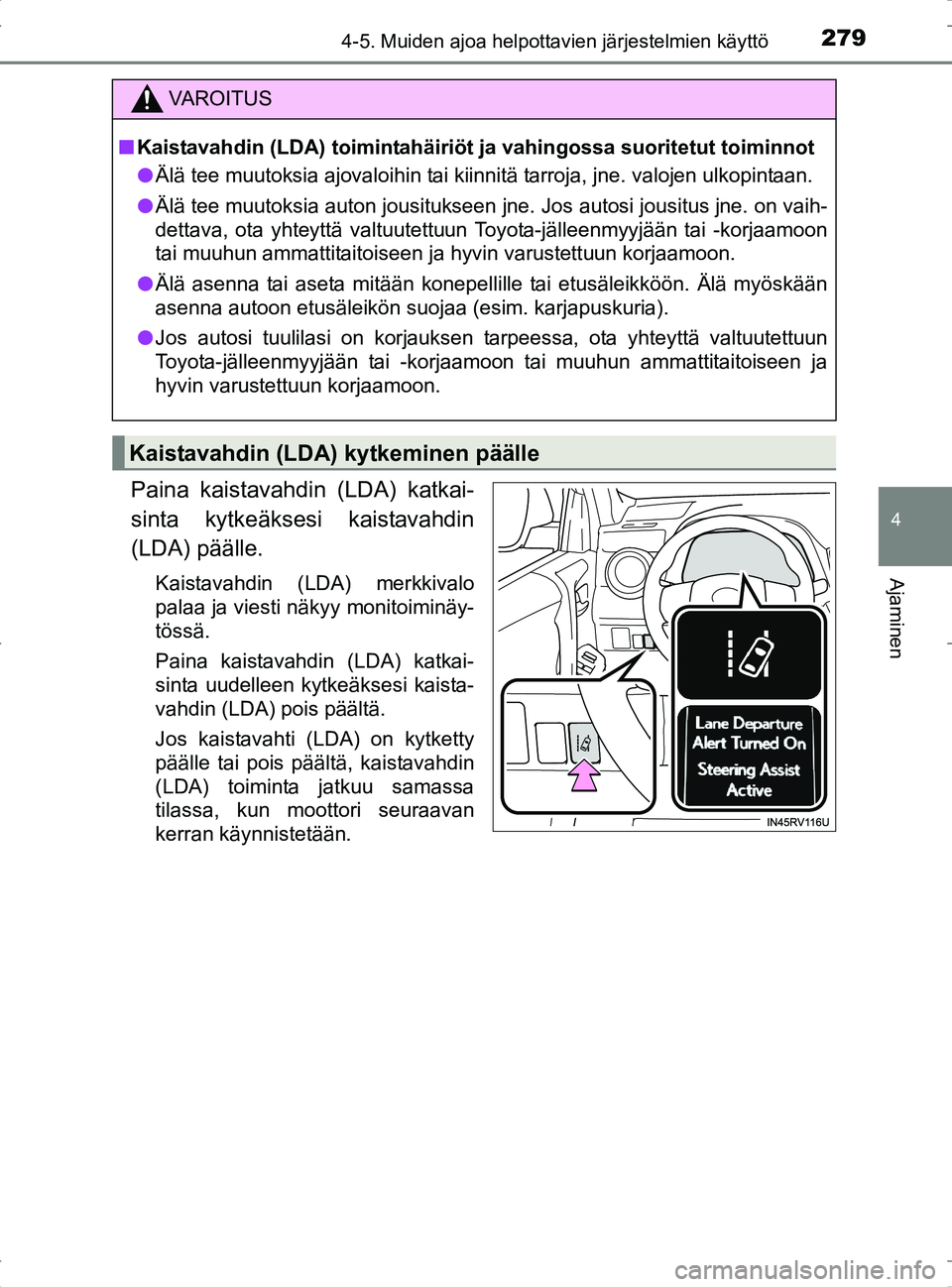

2794-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
OM42753FI
Paina kaistavahdin (LDA) katkai-
sinta kytkeäksesi kaistavahdin
(LDA) päälle.
Kaistavahdin (LDA) merkkivalo
palaa ja viesti näkyy monitoiminäy-
tössä.
Paina kaistavahdin (LDA) katkai-
sinta uudelleen kytkeäksesi kaista-
vahdin (LDA) pois päältä.
Jos kaistavahti (LDA) on kytketty
päälle tai pois päältä, kaistavahdin
(LDA) toiminta jatkuu samassa
tilassa, kun moottori seuraavan
kerran käynnistetään.
VA R O I T U S
nKaistavahdin (LDA) toimintahäiriöt ja vahingossa suoritetut toiminnot
l Älä tee muutoksia ajovaloihin tai kiinnitä tarroja, jne. valojen ulkopintaan.
l Älä tee muutoksia auton jousitukseen jne. Jos autosi jousitus jne. on vaih-
dettava, ota yhteyttä valtuutettuun Toyota-jälleenmyyjään tai -korjaamoon
tai muuhun ammattitaitoiseen ja hyvin varustettuun korjaamoon.
l Älä asenna tai aseta mitään konepellille tai etusäleikköön. Älä myöskään
asenna autoon etusäleikön suojaa (esim. karjapuskuria).
l Jos autosi tuulilasi on korjauksen tarpeessa, ota yhteyttä valtuutettuun
Toyota-jälleenmyyjään tai -korjaamoon tai muuhun ammattitaitoiseen ja
hyvin varustettuun korjaamoon.
Kaistavahdin (LDA) kytkeminen päälle
OM42753FI.book Page 279 Tuesday, September 6, 2016 3:52 PM

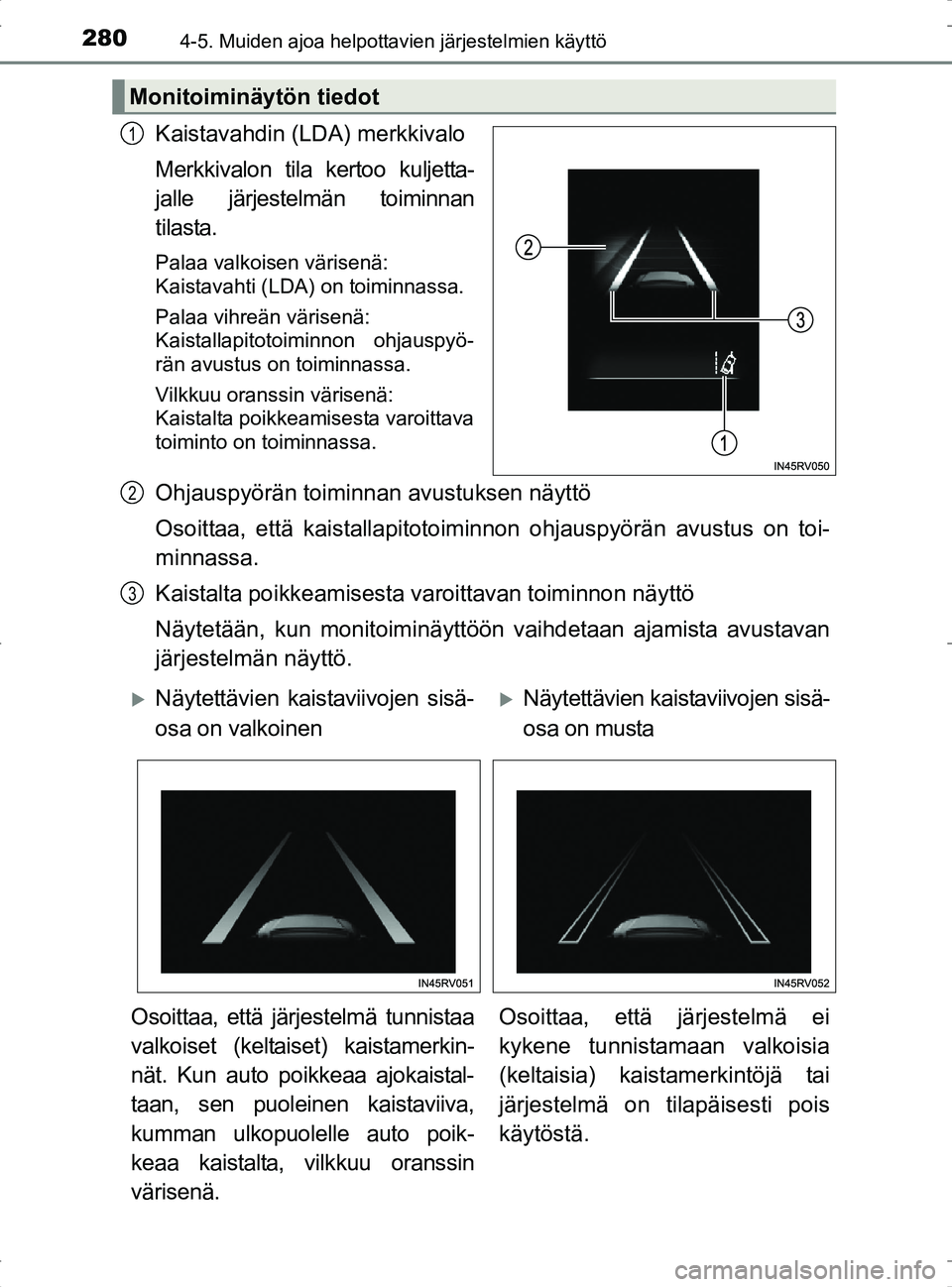

2804-5. Muiden ajoa helpottavien järjestelmien käyttö
OM42753FI
Kaistavahdin (LDA) merkkivalo
Merkkivalon tila kertoo kuljetta-
jalle järjestelmän toiminnan
tilasta.
Palaa valkoisen värisenä:
Kaistavahti (LDA) on toiminnassa.
Palaa vihreän värisenä:
Kaistallapitotoiminnon ohjauspyö-
rän avustus on toiminnassa.
Vilkkuu oranssin värisenä:
Kaistalta poikkeamisesta varoittava
toiminto on toiminnassa.
Ohjauspyörän toiminnan avustuksen näyttö
Osoittaa, että kaistallapitotoimi nnon ohjauspyörän avustus on toi-
minnassa.
Kaistalta poikkeamisesta varoittavan toiminnon näyttö
Näytetään, kun monitoim inäyttöön vaihdetaan ajamista avustavan
järjestelmän näyttö.
Monitoiminäytön tiedot
1
2
3
Näytettävien kaistaviivojen sisä-
osa on valkoinenNäytettävien kaistaviivojen sisä-
osa on musta
Osoittaa, että järjestelmä tunnistaa
valkoiset (keltaiset) kaistamerkin-
nät. Kun auto poikkeaa ajokaistal-
taan, sen puoleinen kaistaviiva,
kumman ulkopuolelle auto poik-
keaa kaistalta, vilkkuu oranssin
värisenä. Osoittaa, että järjestelmä ei
kykene tunnistamaan valkoisia
(keltaisia) kaistamerkintöjä tai
järjestelmä on tilapäisesti pois
käytöstä.
OM42753FI.book Page 280 Tuesday, September 6, 2016 3:52 PM
