TOYOTA RAV4 2018 Betriebsanleitungen (in German)

271
4
4-1. Vor Fahrtantritt
Fahren
Fracht und Gepäck
Beachten Sie die folgenden Vor-
sichtsmaßregeln zum Verstauen,
zur Ladekapazität und zur Zula-
dung.
WARNUNG
■Dinge, die nicht im Gepäckraum mit- geführt werden dürfen
Folgende Gegenstände können einen Brand verursachen, wenn sie im Gepäck-
raum verstaut werden:
●Mit Benzin gefüllte Behälter
●Spraydosen
■Vorsichtsmaßregeln beim Verstauen
Beachten Sie die folgenden Vorsichtsmaß-
regeln. Anderenfalls kann das korrekte Treten der Pedale verhindert werden, die Sicht des
Fahrers kann beeinträchtigt werden oder Gegenstände können Fahrer und Insas-sen treffen und so einen Unfall verursa-
chen.
●Verstauen Sie Fracht und Gepäck mög- lichst immer im Gepäckraum.
●Stapeln Sie Gepäckstücke im Gepäck-
raum maximal bis zur Höhe der Rücken- lehnen.
●Wenn Sie die Rücksitze umklappen,
sollten lange Gegenstände nicht direkt hinter den Vordersitzen platziert wer-den.
●Befördern Sie niemals Personen im Gepäckraum. Er ist nicht für Fahrgäste vorgesehen. Achten Sie darauf, dass
sich alle Insassen auf ihren Sitzen befin- den und den Sicherheitsgurt ordnungs-gemäß angelegt haben. Anderenfalls
besteht bei plötzlic hem Bremsen, einem plötzlichen Ausweichmanöver oder einem Unfall erhöhte Lebens- oder Ver-
letzungsgefahr.
●Verstauen Sie Fracht oder Gepäck nicht an folgenden Orten.
• Im Fußraum des Fahrers
• Auf dem Beifahrersitz oder den Rücksit-
zen (wenn Gegenstände gestapelt wer- den)
• Auf der Gepäckraumabdeckung (falls vorhanden)
• Auf der Instrumententafel
• Auf dem Armaturenbrett
●Sichern Sie alle Gegenstände, die sich im Innenraum befinden.
■Lasten und Verteilung
●Überladen Sie Ihr Fahrzeug nicht.
●Verteilen Sie die Lasten nicht ungleich-mäßig.
Eine nicht ordnungsgemäße Beladung kann die Kontrolle über Lenkung oder
Bremsen beeinträchtigen, was zu tödli- chen oder schweren Verletzungen führen kann.
■Beim Beladen des Dachgepäckträ-gers (falls vorhanden)
Beachten Sie die folgenden Vorsichtsmaß- regeln:
●Ordnen Sie die Ladung so an, dass ihr
Gewicht gleichmäßig zwischen der Vor- der- und Hinterachse verteilt ist.
●Achten Sie beim Transportieren einer
langen oder breiten Ladung darauf, dass die Gesamtlänge und -breite des Fahrzeugs nicht überschritten werden.
( S.680)
●Vergewissern Sie sich vor dem Fahren, dass die Ladung sicher auf dem Dach-
gepäckträger befestigt ist.

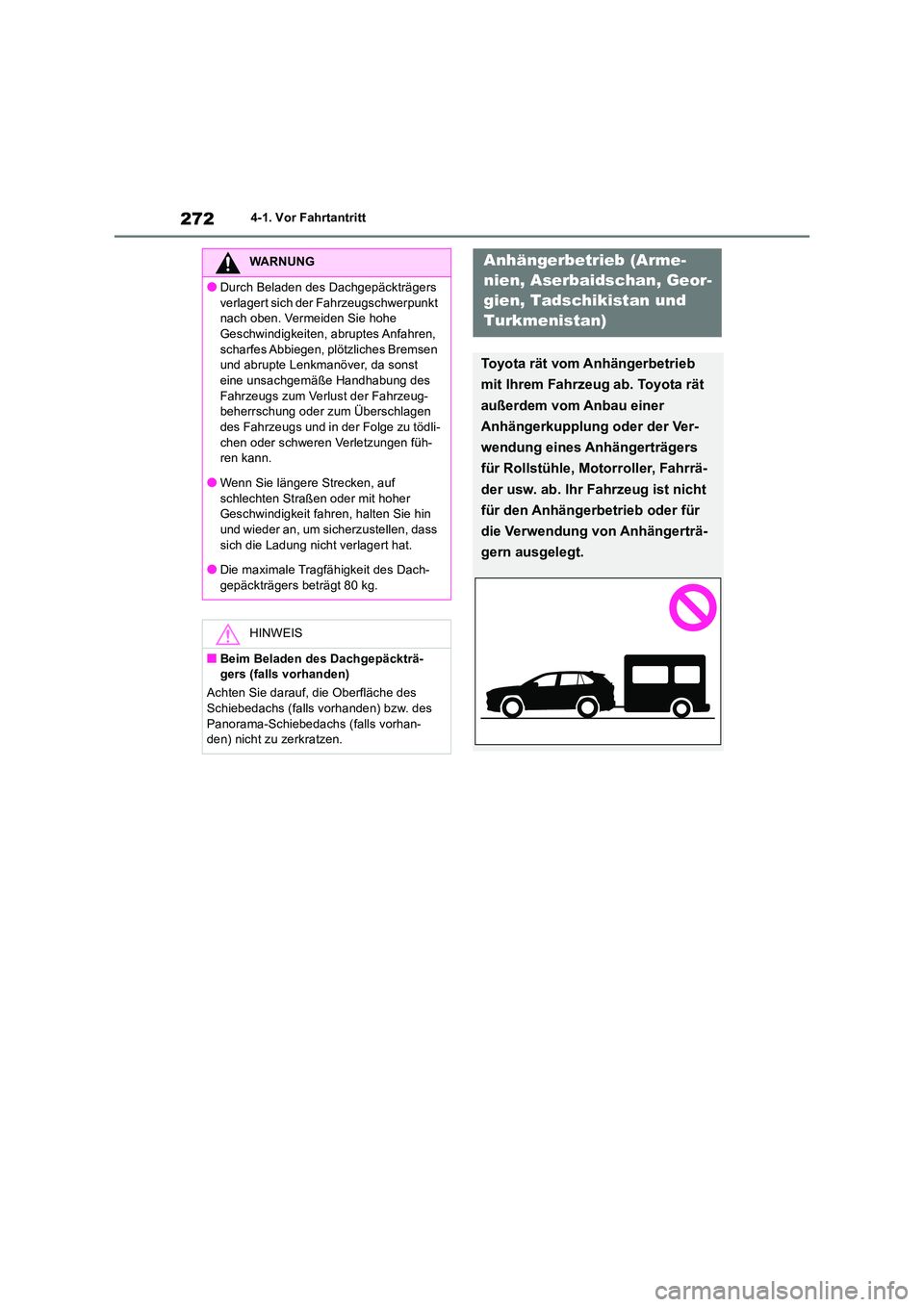

2724-1. Vor Fahrtantritt
WARNUNG
●Durch Beladen des Dachgepäckträgers
verlagert sich der Fahrzeugschwerpunkt nach oben. Vermeiden Sie hohe Geschwindigkeiten, abruptes Anfahren,
scharfes Abbiegen, plötzliches Bremsen und abrupte Lenkmanöver, da sonst eine unsachgemäße Handhabung des
Fahrzeugs zum Verlust der Fahrzeug- beherrschung oder zum Überschlagen des Fahrzeugs und in der Folge zu tödli-
chen oder schweren Verletzungen füh- ren kann.
●Wenn Sie längere Strecken, auf
schlechten Straßen oder mit hoher Geschwindigkeit fahren, halten Sie hin und wieder an, um sicherzustellen, dass
sich die Ladung nicht verlagert hat.
●Die maximale Tragfähigkeit des Dach- gepäckträgers beträgt 80 kg.
HINWEIS
■Beim Beladen des Dachgepäckträ-gers (falls vorhanden)
Achten Sie darauf, die Oberfläche des Schiebedachs (falls vorhanden) bzw. des
Panorama-Schiebedachs (falls vorhan- den) nicht zu zerkratzen.
Anhängerbetrieb (Arme-
nien, Aserbaidschan, Geor-
gien, Tadschikistan und
Turkmenistan)
Toyota rät vom Anhängerbetrieb
mit Ihrem Fahrzeug ab. Toyota rät
außerdem vom Anbau einer
Anhängerkupplung oder der Ver-
wendung eines Anhängerträgers
für Rollstühle, Motorroller, Fahrrä-
der usw. ab. Ihr Fahrzeug ist nicht
für den Anhängerbetrieb oder für
die Verwendung von Anhängerträ-
gern ausgelegt.

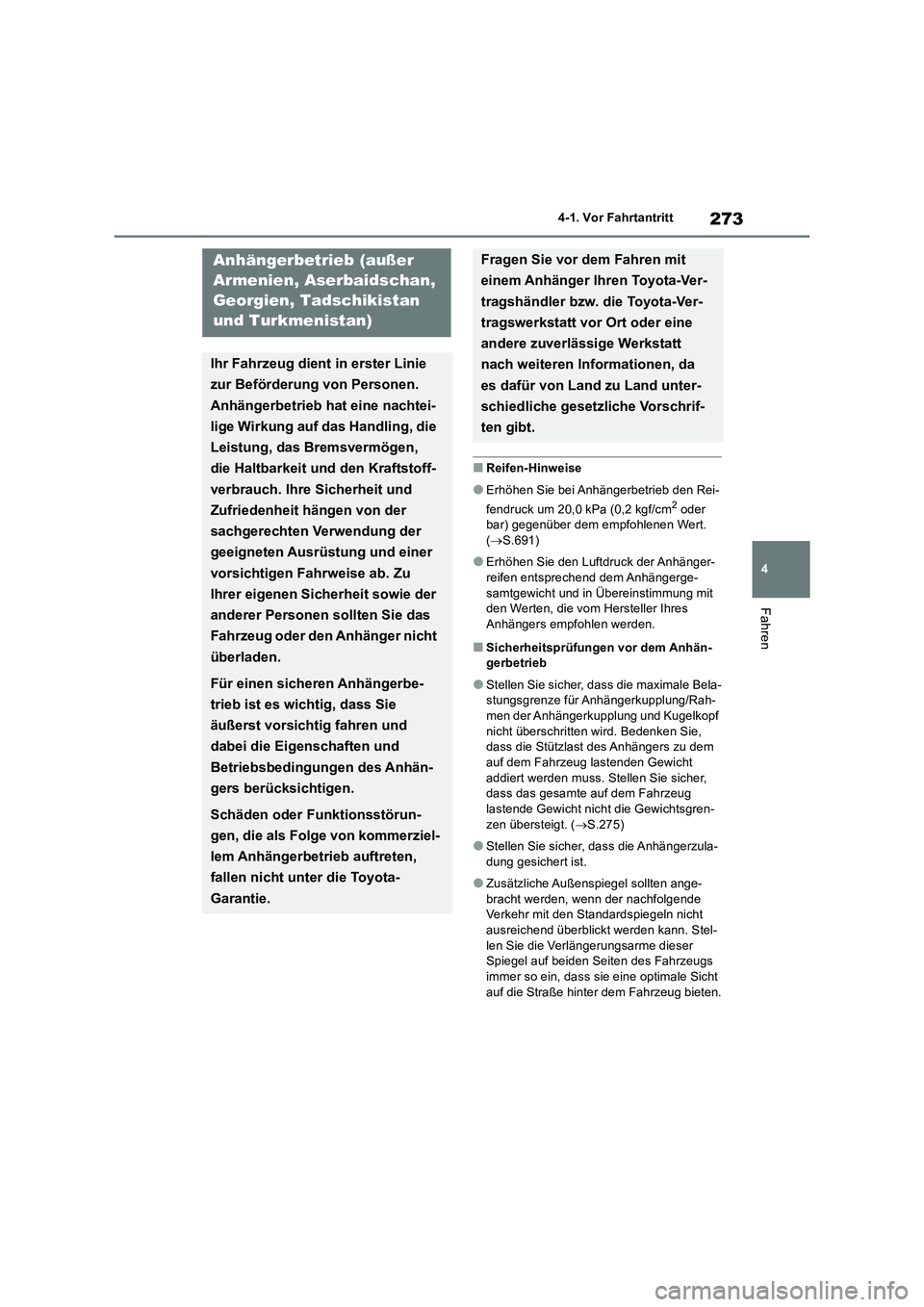

273
4 4-1. Vor Fahrtantritt
Fahren
■Reifen-Hinweise
●Erhöhen Sie bei Anhängerbetrieb den Rei-
fendruck um 20,0 kPa (0,2 kgf/cm2 oder
bar) gegenüber dem empfohlenen Wert.
(S.691)
●Erhöhen Sie den Luftdruck der Anhänger-
reifen entsprechend dem Anhängerge-
samtgewicht und in Übereinstimmung mit
den Werten, die vom Hersteller Ihres
Anhängers empfohlen werden.
■Sicherheitsprüfungen vor dem Anhän-
gerbetrieb
●Stellen Sie sicher, dass die maximale Bela-
stungsgrenze für Anhängerkupplung/Rah-
men der Anhängerkupplung und Kugelkopf
nicht überschritten wird. Bedenken Sie,
dass die Stützlast des Anhängers zu dem
auf dem Fahrzeug lastenden Gewicht
addiert werden muss. Stellen Sie sicher,
dass das gesamte auf dem Fahrzeug
lastende Gewicht nicht die Gewichtsgren-
zen übersteigt. (S.275)
●Stellen Sie sicher, dass die Anhängerzula-
dung gesichert ist.
●Zusätzliche Außenspiegel sollten ange-
bracht werden, wenn der nachfolgende
Verkehr mit den Standardspiegeln nicht
ausreichend überblickt werden kann. Stel-
len Sie die Verlängerungsarme dieser
Spiegel auf beiden Seiten des Fahrzeugs
immer so ein, dass sie eine optimale Sicht
auf die Straße hinter dem Fahrzeug bieten.
Anhängerbetrieb (außer
Armenien, Aserbaidschan,
Georgien, Tadschikistan
und Turkmenistan)
Ihr Fahrzeug dient in erster Linie
zur Beförderung von Personen.
Anhängerbetrieb hat eine nachtei-
lige Wirkung auf das Handling, die
Leistung, das Bremsvermögen,
die Haltbarkeit und den Kraftstoff-
verbrauch. Ihre Sicherheit und
Zufriedenheit hängen von der
sachgerechten Verwendung der
geeigneten Ausrüstung und einer
vorsichtigen Fahrweise ab. Zu
Ihrer eigenen Sicherheit sowie der
anderer Personen sollten Sie das
Fahrzeug oder den Anhänger nicht
überladen.
Für einen sicheren Anhängerbe-
trieb ist es wichtig, dass Sie
äußerst vorsichtig fahren und
dabei die Eigenschaften und
Betriebsbedingungen des Anhän-
gers berücksichtigen.
Schäden oder Funktionsstörun-
gen, die als Folge von kommerziel-
lem Anhängerbetrieb auftreten,
fallen nicht unter die Toyota-
Garantie.
Fragen Sie vor dem Fahren mit
einem Anhänger Ihren Toyota-Ver-
tragshändler bzw. die Toyota-Ver-
tragswerkstatt vor Ort oder eine
andere zuverlässige Werkstatt
nach weiteren Informationen, da
es dafür von Land zu Land unter-
schiedliche gesetzliche Vorschrif-
ten gibt.

2744-1. Vor Fahrtantritt
Prüfen Sie vor dem Anhängerbetrieb
die zulässige Anhängelast, die zuläs-
sige Gesamtmasse (zGM), die zuläs-
sige maximale Achslast und die
zulässige Stützlast. ( S.680)
Toyota empfiehlt für Ihr Fahrzeug die
Verwendung einer Anhängerkupp-
lung/eines Rahmens der Anhängerkup-
plung von Toyota. Andere geeignete
Produkte vergleichbarer Qualität kön-
nen ebenfalls verwendet werden.
Bitte setzen Sie sich für die Installation
der Anhängerbeleuchtung mit einem
Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer
anderen zuverlässigen Werkstatt in
Verbindung, da eine unsachgemäße
Installation zur Beschädigung der Fahr-
zeugleuchten führen kann. Beachten
Sie beim Installieren der Anhängerbe-
leuchtung die geltenden Gesetze.
WARNUNG
Befolgen Sie alle in diesem Abschnitt
beschriebenen Anweisungen. Anderenfalls kann es zu Unfällen mit tödli-chen oder schweren Verletzungen kom-
men.
■Vorsichtsmaßregeln für den Anhän- gerbetrieb
Achten Sie beim Fahren mit Anhänger darauf, keine Gewichtsgrenzen zu über-
schreiten. ( S.275)
■Zur Vermeidung von Unfällen und Verletzungen
●Fahrzeuge mit Notrad:
Fahren Sie nicht mit Anhänger, wenn an Ihrem Fahrzeug ein Notrad montiert ist.
●Fahrzeuge mit Reifenreparaturset:
Fahren Sie nicht mit Anhänger, wenn ein Reifen mit dem Reifenreparaturset repariert wurde.
●Verwenden Sie die dynamische Radar-Geschwindigkeitsregelung (falls vorhan-den) bzw. die Geschwindigkeitsregelung
(falls vorhanden) nicht im Anhängerbe- trieb.
■Geschwindigkeit bei Anhängerbe-
trieb
Beachten Sie die gesetzlich vorgeschrie- benen Höchstgeschwindigkeiten für
Anhängerbetrieb.
■Vor der Abfahrt von Bergen oder lan- gen Gefällstrecken
Verringern Sie die Geschwindigkeit und
schalten Sie zurück. Schalten Sie jedoch nie plötzlich während einer steilen oder langen Abfahrt zurück.
■Betätigung des Bremspedals
Treten Sie das Bremspedal nicht zu häufig oder anhaltend über längere Zeit.Dies kann ein Überhitzen der Bremse und
damit eine Beeinträchtigung der Bremswir- kung zur Folge haben.
Gewichtsgrenzen
Anhängerkupplung/Rahmen
der Anhängerkupplung
Anschließen der Anhängerbe-
leuchtung
HINWEIS
■Verspleißen Sie die Anhängerbe-
leuchtung nicht direkt
Direktes Verspleißen der Anhängerbe- leuchtung kann das elektrische System Ihres Fahrzeugs beschädigen und eine
Störung verursachen.

275
4
4-1. Vor Fahrtantritt
Fahren
■Anhängergesamtgewicht und
zulässige Stützlast
Anhängergesamtgewicht
Das Gewicht des Anhängers selbst plus die
Anhängerzuladung dürfen die maximale
Anhängelast nicht überschreiten. Ein Über-
schreiten dieser Gewic htsgrenze ist gefähr-
lich. ( S.680)
Verwenden Sie für den Anhängerbetrieb
eine Antischlingerkupplung oder einen Stabi-
lisator (Schlingerdämpfer).
Zulässige Stützlast
Verteilen Sie die Anhängerzuladung so,
dass die Stützlast größer als 25 kg oder 4 %
der Anhängelast ist. Die Stützlast darf das
angegebene Gewicht nicht überschreiten.
( S.680)
■Hinweisetikett (Herstelleraufkle-
ber)
Zulässige Gesamtmasse
Die Summe aus Fahrer- und Insassenge-
wicht, Gewicht des Gepäcks, Gewicht der
Anhängerkupplung, Leergewicht und Stütz-
last darf die zulässige Gesamtmasse nicht
um mehr als 100 kg übersteigen. Ein Über-
schreiten dieser Gewic htsgrenze ist gefähr-
lich.
Zulässige maximale Hinterachslast
Das auf der Hinterachse lastende Gewicht
darf die zulässige maximale Hinterachslast
nicht um 15 % oder mehr übersteigen. Ein
Überschreiten dieser Gewichtsgrenze ist
gefährlich.
Die Werte für die Anhängelast wurden durch
Tests auf Meereshöhe gewonnen. Beachten
Sie, dass Motorleistung und Anhängelast in
großen Höhen abnehmen.
Wichtige Punkte zur Anhänger-
beladung
A
B
WARNUNG
■Wenn die zulässige Gesamtmasse oder die zulässige maximale Achs-last überschritten wird
Ein Missachten dieser Vorsichtsmaßregel
kann einen Unfall mit tödlichen oder schweren Verletzungen zur Folge haben.
●Erhöhen Sie den Reifendruck um
20,0 kPa (0,2 kgf/cm2 oder bar) gegen-
über dem empfohlenen Wert. ( S.691)
●Überschreiten Sie nicht die vorgeschrie- bene Geschwindigkeitsbegrenzung für
Anhängerbetrieb in geschlossenen Ort- schaften oder 100 km/h, je nachdem, was niedriger ist.
A
B

2764-1. Vor Fahrtantritt
457 mm
461 mm
536 mm
Montagepositionen für Anhängerkupplung/Rahmen der Anhänger-
kupplung und Kugelkopf
A
B
C

277
4 4-1. Vor Fahrtantritt
Fahren
538 mm
538 mm
536 mm
461 mm
457 mmD
E
F
G
H

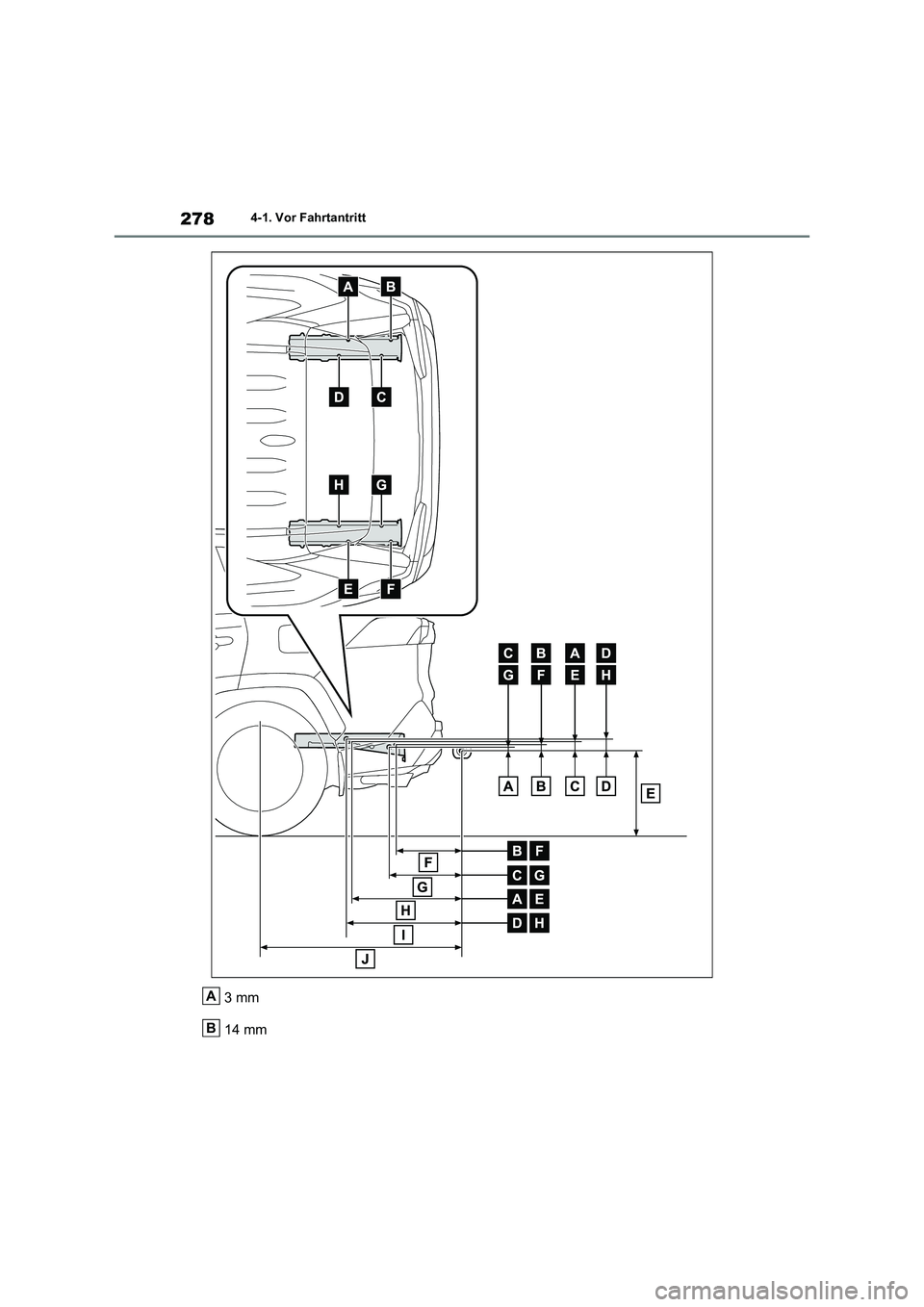

2784-1. Vor Fahrtantritt
3mm
14 mmA
B

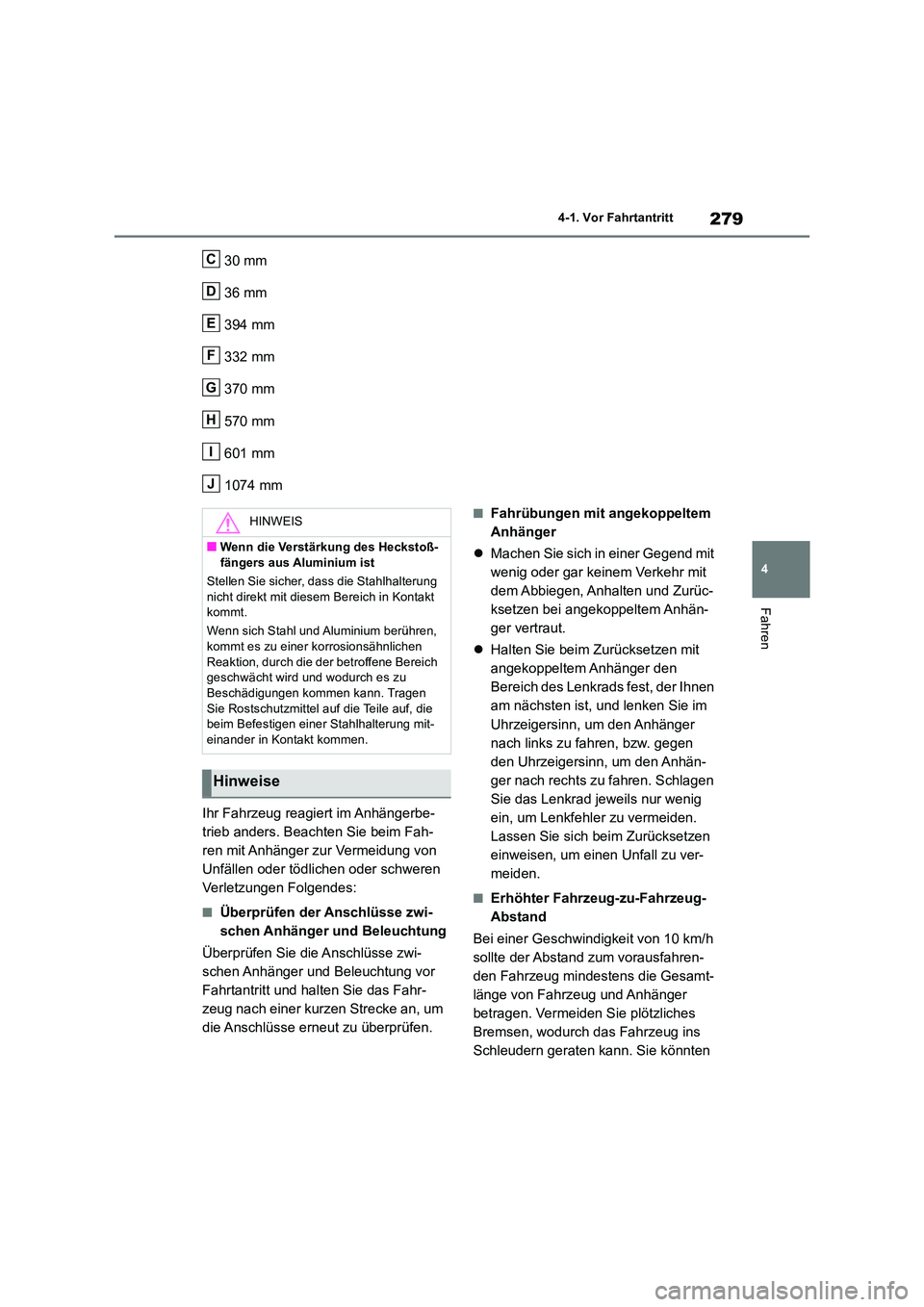

279
4
4-1. Vor Fahrtantritt
Fahren
30 mm
36 mm
394 mm
332 mm
370 mm
570 mm
601 mm
1074 mm
Ihr Fahrzeug reagiert im Anhängerbe-
trieb anders. Beachten Sie beim Fah-
ren mit Anhänger zur Vermeidung von
Unfällen oder tödlichen oder schweren
Verletzungen Folgendes:
■Überprüfen der Anschlüsse zwi-
schen Anhänger und Beleuchtung
Überprüfen Sie die Anschlüsse zwi-
schen Anhänger und Beleuchtung vor
Fahrtantritt und halten Sie das Fahr-
zeug nach einer kurzen Strecke an, um
die Anschlüsse erneut zu überprüfen.
■Fahrübungen mit angekoppeltem
Anhänger
 Machen Sie sich in einer Gegend mit
wenig oder gar keinem Verkehr mit
dem Abbiegen, Anhalten und Zurüc-
ksetzen bei angekoppeltem Anhän-
ger vertraut.
 Halten Sie beim Zurücksetzen mit
angekoppeltem Anhänger den
Bereich des Lenkrads fest, der Ihnen
am nächsten ist, und lenken Sie im
Uhrzeigersinn, um den Anhänger
nach links zu fahren, bzw. gegen
den Uhrzeigersinn, um den Anhän-
ger nach rechts zu fahren. Schlagen
Sie das Lenkrad jeweils nur wenig
ein, um Lenkfehler zu vermeiden.
Lassen Sie sich beim Zurücksetzen
einweisen, um einen Unfall zu ver-
meiden.
■Erhöhter Fahrzeug-zu-Fahrzeug-
Abstand
Bei einer Geschwindigkeit von 10 km/h
sollte der Abstand zum vorausfahren-
den Fahrzeug mindestens die Gesamt-
länge von Fahrzeug und Anhänger
betragen. Vermeiden Sie plötzliches
Bremsen, wodurch das Fahrzeug ins
Schleudern geraten kann. Sie könnten
C
D
E
F
G
H
I
J
HINWEIS
■Wenn die Verstärkung des Heckstoß-
fängers aus Aluminium ist
Stellen Sie sicher, dass die Stahlhalterung nicht direkt mit diesem Bereich in Kontakt kommt.
Wenn sich Stahl und Aluminium berühren,
kommt es zu einer korrosionsähnlichen Reaktion, durch die der betroffene Bereich geschwächt wird und wodurch es zu
Beschädigungen kommen kann. Tragen Sie Rostschutzmittel auf die Teile auf, die beim Befestigen einer Stahlhalterung mit-
einander in Kontakt kommen.
Hinweise

2804-1. Vor Fahrtantritt
die Kontrolle über das Fahrzeug verlie-
ren. Dies gilt insbesondere auf nasser
oder rutschiger Fahrbahn.
■Plötzliches Beschleunigen/Len-
ken/Kurvenfahren
Das Durchfahren scharfer Kurven mit
angekoppeltem Anhänger kann dazu
führen, dass der Anhänger mit Ihrem
Fahrzeug kollidiert. Bremsen Sie früh-
zeitig ab, wenn Sie sich einer Kurve
nähern, und durchfahren Sie sie lang-
sam und vorsichtig, um plötzliches
Bremsen zu vermeiden.
■Wichtige Punkte beim Kurvenfah-
ren
Die Räder des Anhängers kommen
näher an die Innenseite der Kurve
heran als die Räder des Fahrzeugs.
Um dafür Spielraum zu lassen, durch-
fahren Sie Kurven mit einem größeren
Radius als gewöhnlich.
■Wichtige Punkte zur Stabilität
Durch unebene Fahrbahnen und starke
Seitenwinde verursachte Fahrzeugbe-
wegungen beeinträchtigen die Handha-
bung. Das Fahrzeug kann auch durch
überholende Busse oder große Lastwa-
gen ins Schwanken geraten. Schauen
Sie beim Fahren neben solchen Fahr-
zeugen regelmäßig in den Rückspiegel.
Beginnen Sie bei Eintreten einer sol-
chen Fahrzeugbewegung sofort, die
Geschwindigkeit gleichmäßig herabzu-
setzen, indem Sie langsam die Bremse
betätigen. Halten Sie das Lenkrad beim
Abbremsen immer gerade.
■Überholen anderer Fahrzeuge
Bedenken Sie die Gesamtlänge Ihres
Gespanns und stellen Sie vor einem
Spurwechsel sicher, dass der Fahr-
zeug-zu-Fahrzeug-Abstand ausreicht.
■Informationen zum Getriebe
Fahrzeuge mit Automatikgetriebe
Um die Wirkung der Motorbremse beim
Nutzen der Motorbremswirkung auf-
rechtzuerhalten, schalten Sie das
Getriebe nicht auf “D”. Wenn Sie im S-
Modus fahren, muss die Schaltbe-
reichsposition des Getriebes auf “6”
oder niedriger stehen. (S.288)
Fahrzeuge mit Multidrive-Getriebe
Um die Wirkung der Motorbremse beim
Nutzen der Motorbremswirkung auf-
rechtzuerhalten, schalten Sie das
Getriebe nicht auf “D”. (S.293)
Fahrzeuge mit Schaltgetriebe
Um die Wirkung der Motorbremse und
die Leistung des Ladesystems beim
Nutzen der Motorbremswirkung auf-
rechtzuerhalten, schalten Sie das
Getriebe nicht in den 5. oder einen
höheren Gang. (S.298)
■Wenn der Motor überhitzt
Das Ziehen eines beladenen Anhän-
gers an einer langen, steilen Steigung
kann bei Temperaturen von mehr als
30 °C zum Überhitzen des Motors füh-
ren. Wenn die Motorkühlmittel-Tempe-
raturanzeige ein Überhitzen des Motors
anzeigt, schalten Sie sofort die Klima-
anlage aus, verlassen Sie die Straße
und halten Sie das Fahrzeug an einem
sicheren Ort an. (S.674)
■Beim Parken des Fahrzeugs
Legen Sie immer Unterlegkeile unter
die Räder von Fahrzeug und Anhänger.
Betätigen Sie kräftig die Feststell-
bremse und schalten Sie den Schalt-
/Wählhebel bei Automatik- oder Multid-
rive-Getriebe auf “P” und bei Schaltge-
triebe auf “1” bzw. “R”.
