TOYOTA RAV4 2018 Betriebsanleitungen (in German)

241
3

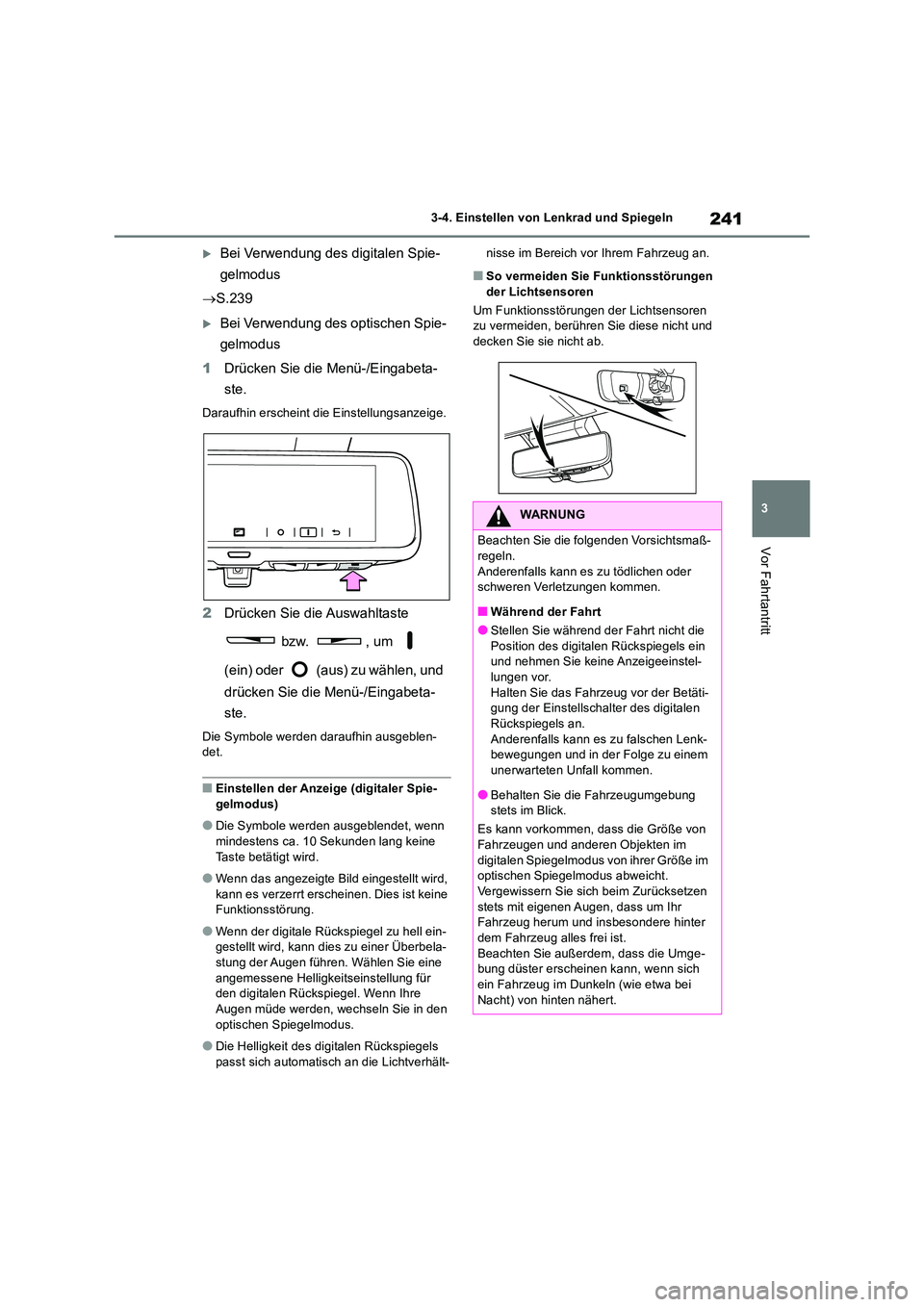

3-4. Einstellen von Lenkrad und Spiegeln
Vor Fahrtantritt
Bei Verwendung des digitalen Spie-
gelmodus
 S.239
Bei Verwendung des optischen Spie-
gelmodus
1 Drücken Sie die Menü-/Eingabeta-
ste.
Daraufhin erscheint die Einstellungsanzeige.
2 Drücken Sie die Auswahltaste
bzw. , um
(ein) oder (aus) zu wählen, und
drücken Sie die Menü-/Eingabeta-
ste.
Die Symbole werden daraufhin ausgeblen- det.
■Einstellen der Anzeige (digitaler Spie-
gelmodus)
●Die Symbole werden ausgeblendet, wenn
mindestens ca. 10 Sekunden lang keine Taste betätigt wird.
●Wenn das angezeigte Bild eingestellt wird, kann es verzerrt erscheinen. Dies ist keine Funktionsstörung.
●Wenn der digitale Rückspiegel zu hell ein-gestellt wird, kann dies zu einer Überbela-
stung der Augen führen. Wählen Sie eine angemessene Helligkeitseinstellung für den digitalen Rückspiegel. Wenn Ihre
Augen müde werden, wechseln Sie in den optischen Spiegelmodus.
●Die Helligkeit des digitalen Rückspiegels passt sich automatisch an die Lichtverhält-
nisse im Bereich vor Ihrem Fahrzeug an.
■So vermeiden Sie Funktionsstörungen der Lichtsensoren
Um Funktionsstörungen der Lichtsensoren zu vermeiden, berühren Sie diese nicht und
decken Sie sie nicht ab.
WARNUNG
Beachten Sie die folgenden Vorsichtsmaß- regeln.
Anderenfalls kann es zu tödlichen oder schweren Verletzungen kommen.
■Während der Fahrt
●Stellen Sie während der Fahrt nicht die
Position des digitalen Rückspiegels ein und nehmen Sie keine Anzeigeeinstel-lungen vor.
Halten Sie das Fahrzeug vor der Betäti- gung der Einstellschalter des digitalen Rückspiegels an.
Anderenfalls kann es zu falschen Lenk- bewegungen und in der Folge zu einem
unerwarteten Unfall kommen.
●Behalten Sie die Fahrzeugumgebung stets im Blick.
Es kann vorkommen, dass die Größe von
Fahrzeugen und anderen Objekten im digitalen Spiegelmodus von ihrer Größe im optischen Spiegelmodus abweicht.
Vergewissern Sie sich beim Zurücksetzen stets mit eigenen Augen, dass um Ihr Fahrzeug herum und insbesondere hinter
dem Fahrzeug alles frei ist. Beachten Sie außerdem, dass die Umge-bung düster erscheinen kann, wenn sich
ein Fahrzeug im Dunkeln (wie etwa bei Nacht) von hinten nähert.

2423-4. Einstellen von Lenkrad und Spiegeln
■Reinigen der Spiegeloberfläche
Wenn die Spiegeloberfläche ver-
schmutzt ist, ist das Bild auf dem Dis-
play möglicherweise schwer zu
erkennen.
Reinigen Sie die Spiegeloberfläche vor-
sichtig mit einem weichen, trockenen
Tuch.
■Reinigen der Kamera
Wenn die Kameralinse verschmutzt ist,
ist das angezeigte Bild möglicherweise
unscharf. Reinigen Sie sie in diesem
Fall mit einem weichen, mit Wasser
angefeuchteten Tuch.
■Die Kamera
Die Abbildung zeigt die Position der Kamera für den digitalen Rückspiegel.
Reinigen des digitalen Rück-
spiegels
HINWEIS
■So vermeiden Sie Funktionsstörun- gen des digitalen Rückspiegels
Entfernen, zerlegen und verändern Sie den Spiegel nicht.
■So vermeiden Sie Funktionsstörun-gen der Kamera
●Beachten Sie die folgenden Vorsichts-maßregeln, anderenfalls funktioniert der digitale Rückspiegel möglicherweise nicht ordnungsgemäß.
• Schützen Sie die Kamera vor Stoß und Schlag, da sich Einbauposition und -winkel der Kamera sonst ändern kön-nen.
• Entfernen, zerlegen und verändern Sie die Kamera nicht.
• Wenn Sie die Kameralinse reinigen,
wischen Sie sie mit einem weichen, feuchten Tuch ab.Reiben Sie nicht mit starkem Druck über
die Kameralinse, da sie anderenfalls möglicherweise verkratzt wird und in der Folge keine klaren Bilder mehr übertra-
gen kann.
• Wenn Sie eine farbige Folie (einschließ- lich einer durchsichtigen) an der Heck-scheibe anbringen, sorgen Sie dafür,
dass der Bereich vor der Kamera aus- gespart bleibt.Wird eine Folie im Bereich vor der
Kamera angebracht, wird das Bild von der Kamera möglicherweise nicht ord-nungsgemäß angezeigt.
●Setzen Sie die Kamera keinem starken Stoß aus, da dies zu einer Funktionsstö-rung führen könnte.
Falls dies dennoch geschieht, lassen Sie das Fahrzeug so bald wie möglich von einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt überprüfen.

243
3 3-4. Einstellen von Lenkrad und Spiegeln
Vor Fahrtantritt

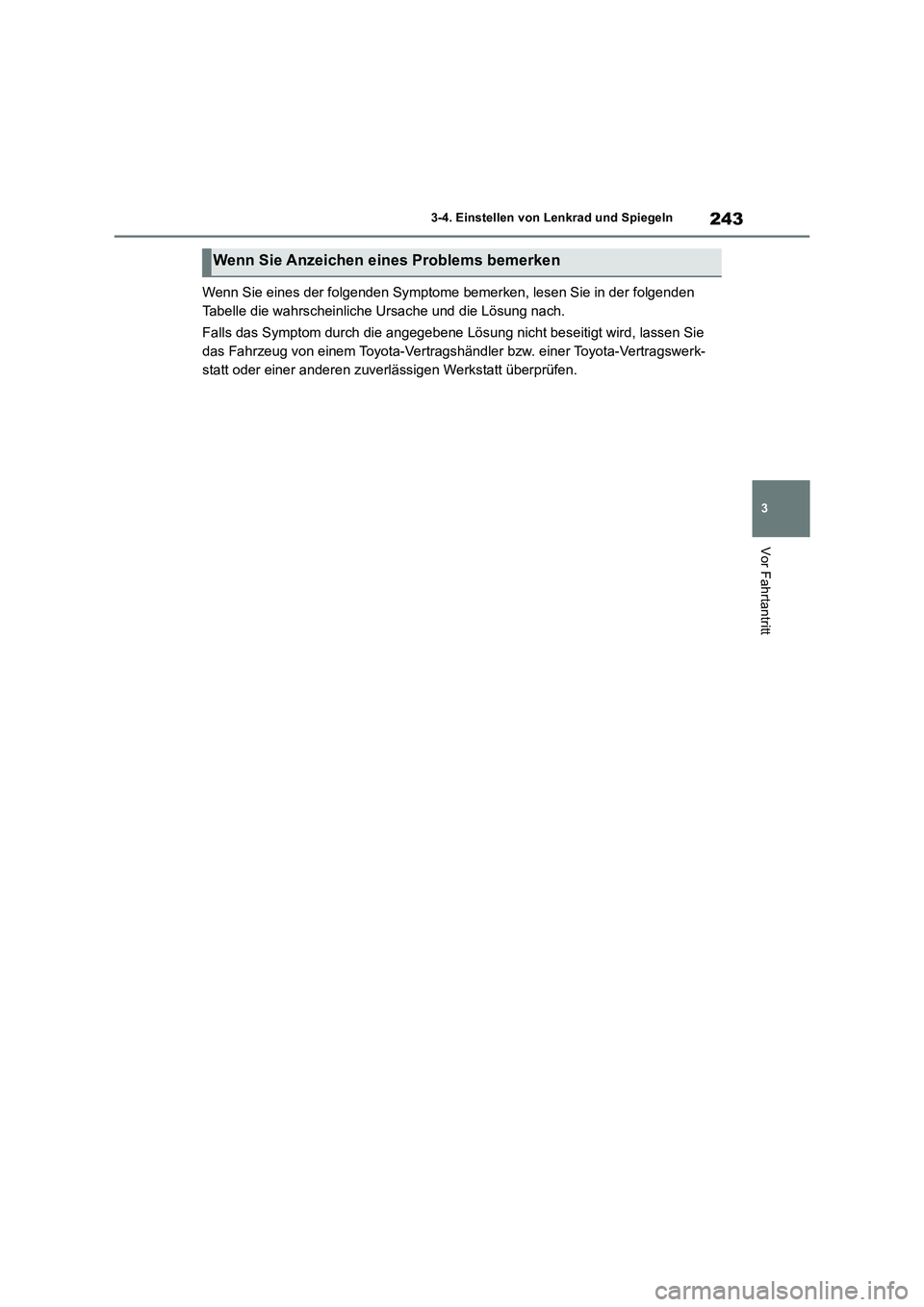

Wenn Sie eines der folgenden Symptome bemerken, lesen Sie in der folgenden
Tabelle die wahrscheinliche Ursache und die Lösung nach.
Falls das Symptom durch die angegebene Lösung nicht beseitigt wird, lassen Sie
das Fahrzeug von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerk-
statt oder einer anderen zuverlässigen Werkstatt überprüfen.
Wenn Sie Anzeichen eines Problems bemerken

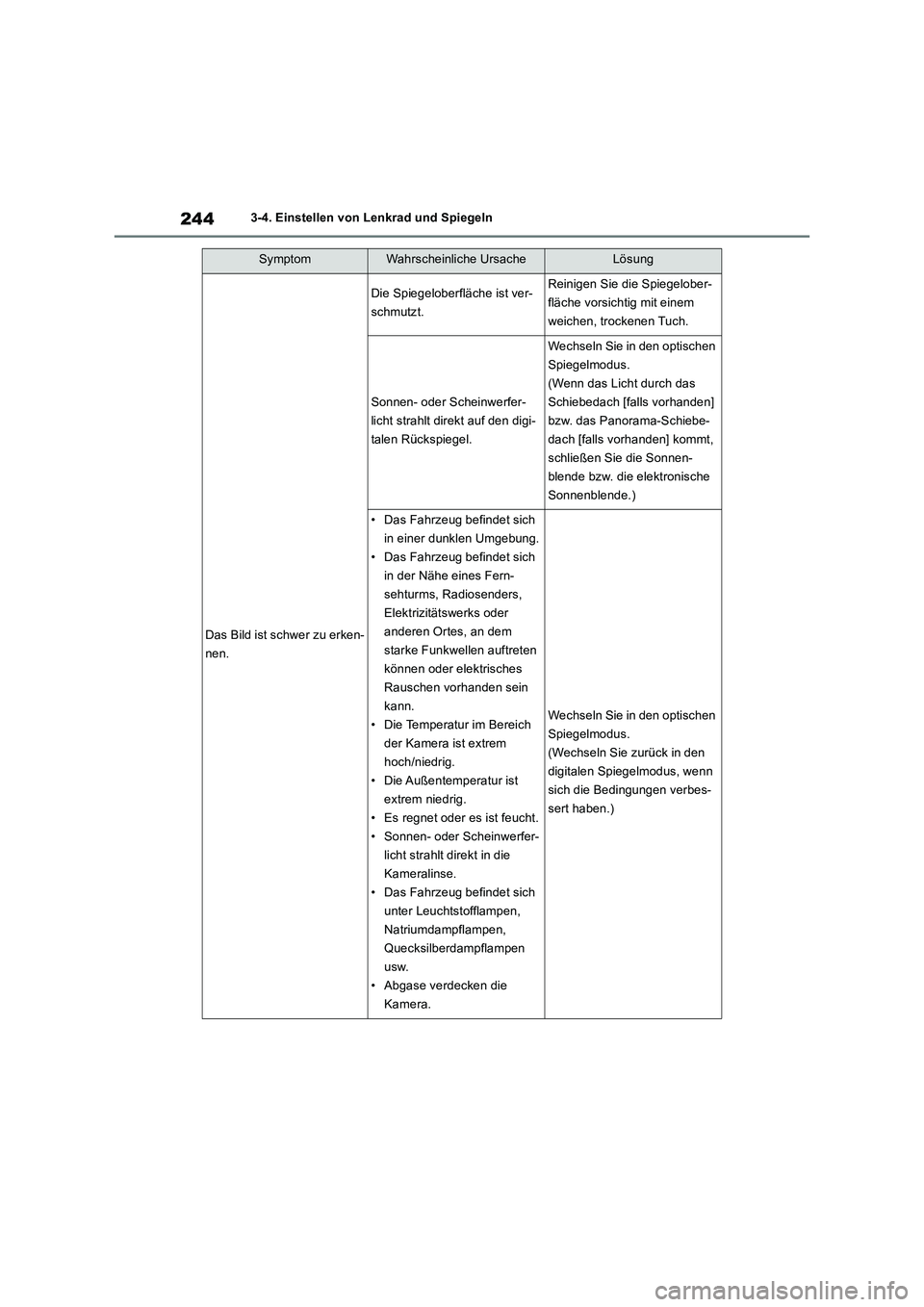

2443-4. Einstellen von Lenkrad und Spiegeln
SymptomWahrscheinliche UrsacheLösung
Das Bild ist schwer zu erken-
nen.
Die Spiegeloberfläche ist ver-
schmutzt.Reinigen Sie die Spiegelober-
fläche vorsichtig mit einem
weichen, trockenen Tuch.
Sonnen- oder Scheinwerfer-
licht strahlt direkt auf den digi-
talen Rückspiegel.
Wechseln Sie in den optischen
Spiegelmodus.
(Wenn das Licht durch das
Schiebedach [falls vorhanden]
bzw. das Panorama-Schiebe-
dach [falls vorhanden] kommt,
schließen Sie die Sonnen-
blende bzw. die elektronische
Sonnenblende.)
• Das Fahrzeug befindet sich
in einer dunklen Umgebung.
• Das Fahrzeug befindet sich
in der Nähe eines Fern-
sehturms, Radiosenders,
Elektrizitätswerks oder
anderen Ortes, an dem
starke Funkwellen auftreten
können oder elektrisches
Rauschen vorhanden sein
kann.
• Die Temperatur im Bereich
der Kamera ist extrem
hoch/niedrig.
• Die Außentemperatur ist
extrem niedrig.
• Es regnet oder es ist feucht.
• Sonnen- oder Scheinwerfer-
licht strahlt direkt in die
Kameralinse.
• Das Fahrzeug befindet sich
unter Leuchtstofflampen,
Natriumdampflampen,
Quecksilberdampflampen
usw.
• Abgase verdecken die
Kamera.
Wechseln Sie in den optischen
Spiegelmodus.
(Wechseln Sie zurück in den
digitalen Spiegelmodus, wenn
sich die Bedingungen verbes-
sert haben.)

245
3 3-4. Einstellen von Lenkrad und Spiegeln
Vor Fahrtantritt

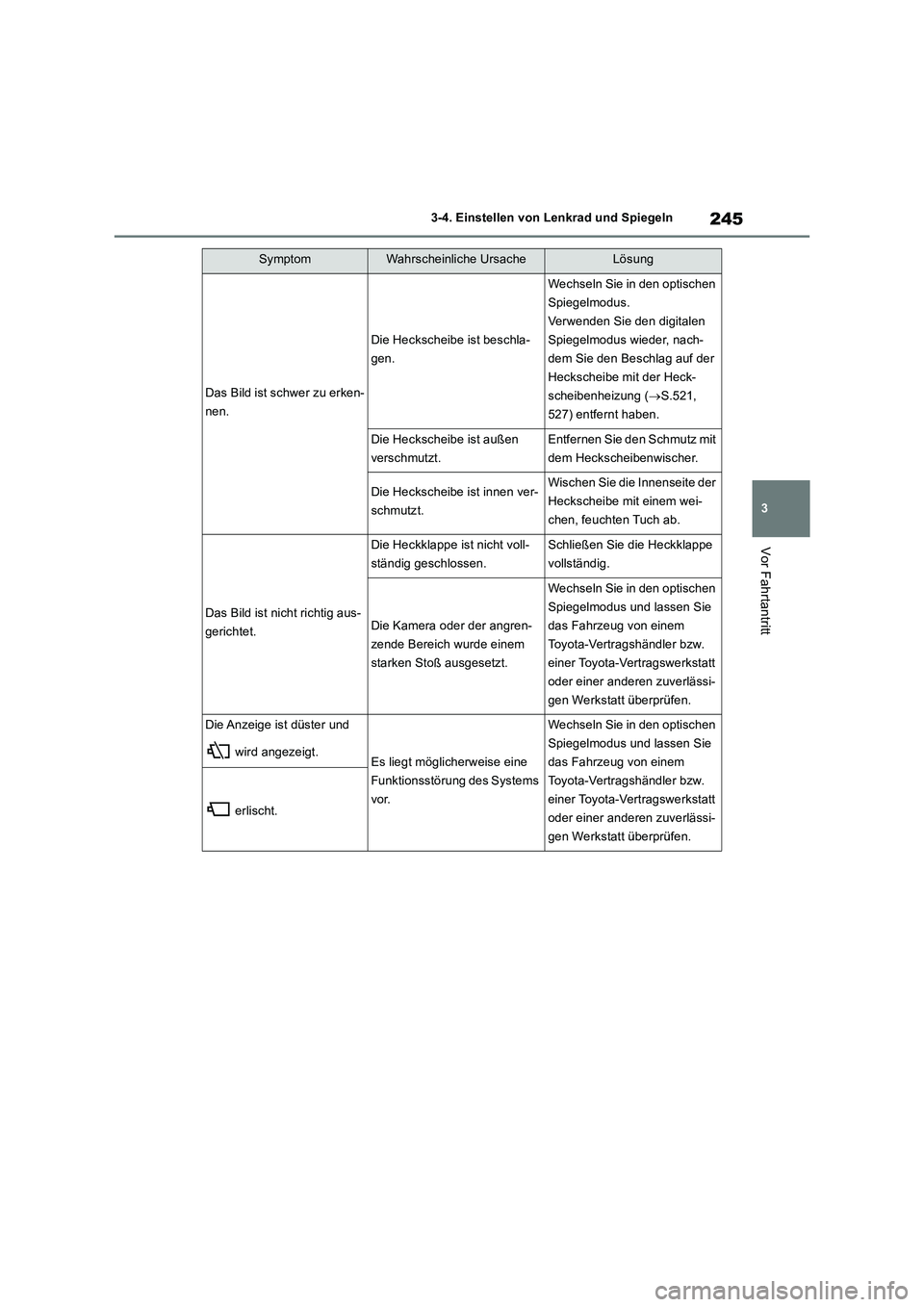

Das Bild ist schwer zu erken-
nen.
Die Heckscheibe ist beschla-
gen.
Wechseln Sie in den optischen
Spiegelmodus.
Verwenden Sie den digitalen
Spiegelmodus wieder, nach-
dem Sie den Beschlag auf der
Heckscheibe mit der Heck-
scheibenheizung (S.521,
527) entfernt haben.
Die Heckscheibe ist außen
verschmutzt.Entfernen Sie den Schmutz mit
dem Heckscheibenwischer.
Die Heckscheibe ist innen ver-
schmutzt.Wischen Sie die Innenseite der
Heckscheibe mit einem wei-
chen, feuchten Tuch ab.
Das Bild ist nicht richtig aus-
gerichtet.
Die Heckklappe ist nicht voll-
ständig geschlossen.Schließen Sie die Heckklappe
vollständig.
Die Kamera oder der angren-
zende Bereich wurde einem
starken Stoß ausgesetzt.
Wechseln Sie in den optischen
Spiegelmodus und lassen Sie
das Fahrzeug von einem
Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässi-
gen Werkstatt überprüfen.
Die Anzeige ist düster und
wird angezeigt.
Es liegt möglicherweise eine
Funktionsstörung des Systems
vor.
Wechseln Sie in den optischen
Spiegelmodus und lassen Sie
das Fahrzeug von einem
Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässi-
gen Werkstatt überprüfen.
erlischt.
SymptomWahrscheinliche UrsacheLösung

2463-4. Einstellen von Lenkrad und Spiegeln

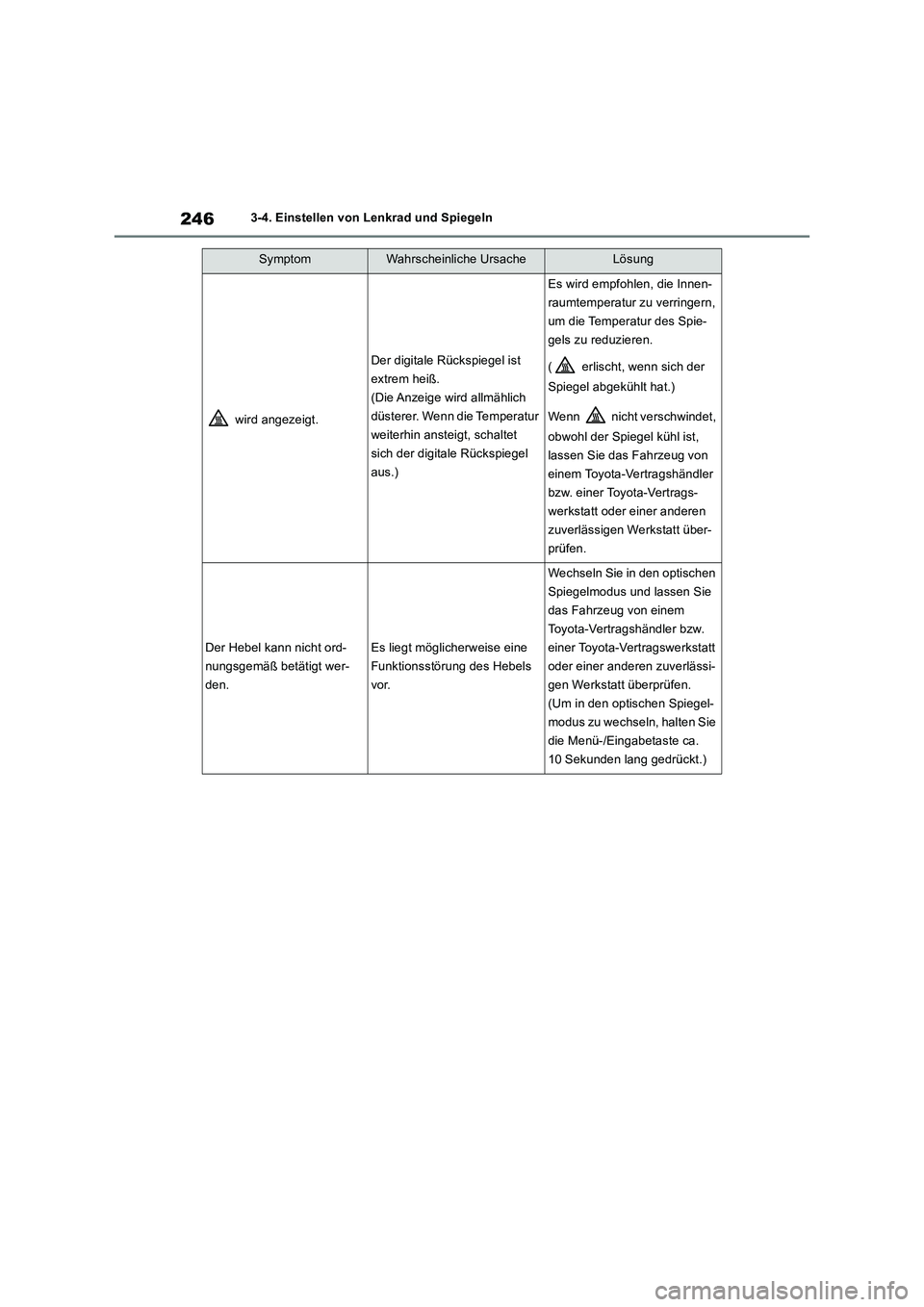

wird angezeigt.
Der digitale Rückspiegel ist
extrem heiß.
(Die Anzeige wird allmählich
düsterer. Wenn die Temperatur
weiterhin ansteigt, schaltet
sich der digitale Rückspiegel
aus.)
Es wird empfohlen, die Innen-
raumtemperatur zu verringern,
um die Temperatur des Spie-
gels zu reduzieren.
( erlischt, wenn sich der
Spiegel abgekühlt hat.)
Wenn nicht verschwindet,
obwohl der Spiegel kühl ist,
lassen Sie das Fahrzeug von
einem Toyota-Vertragshändler
bzw. einer Toyota-Vertrags-
werkstatt oder einer anderen
zuverlässigen Werkstatt über-
prüfen.
Der Hebel kann nicht ord-
nungsgemäß betätigt wer-
den.Es liegt möglicherweise eine
Funktionsstörung des Hebels
vor.
Wechseln Sie in den optischen
Spiegelmodus und lassen Sie
das Fahrzeug von einem
Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässi-
gen Werkstatt überprüfen.
(Um in den optischen Spiegel-
modus zu wechseln, halten Sie
die Menü-/Eingabetaste ca.
10 Sekunden lang gedrückt.)
SymptomWahrscheinliche UrsacheLösung

247
3
3-4. Einstellen von Lenkrad und Spiegeln
Vor Fahrtantritt

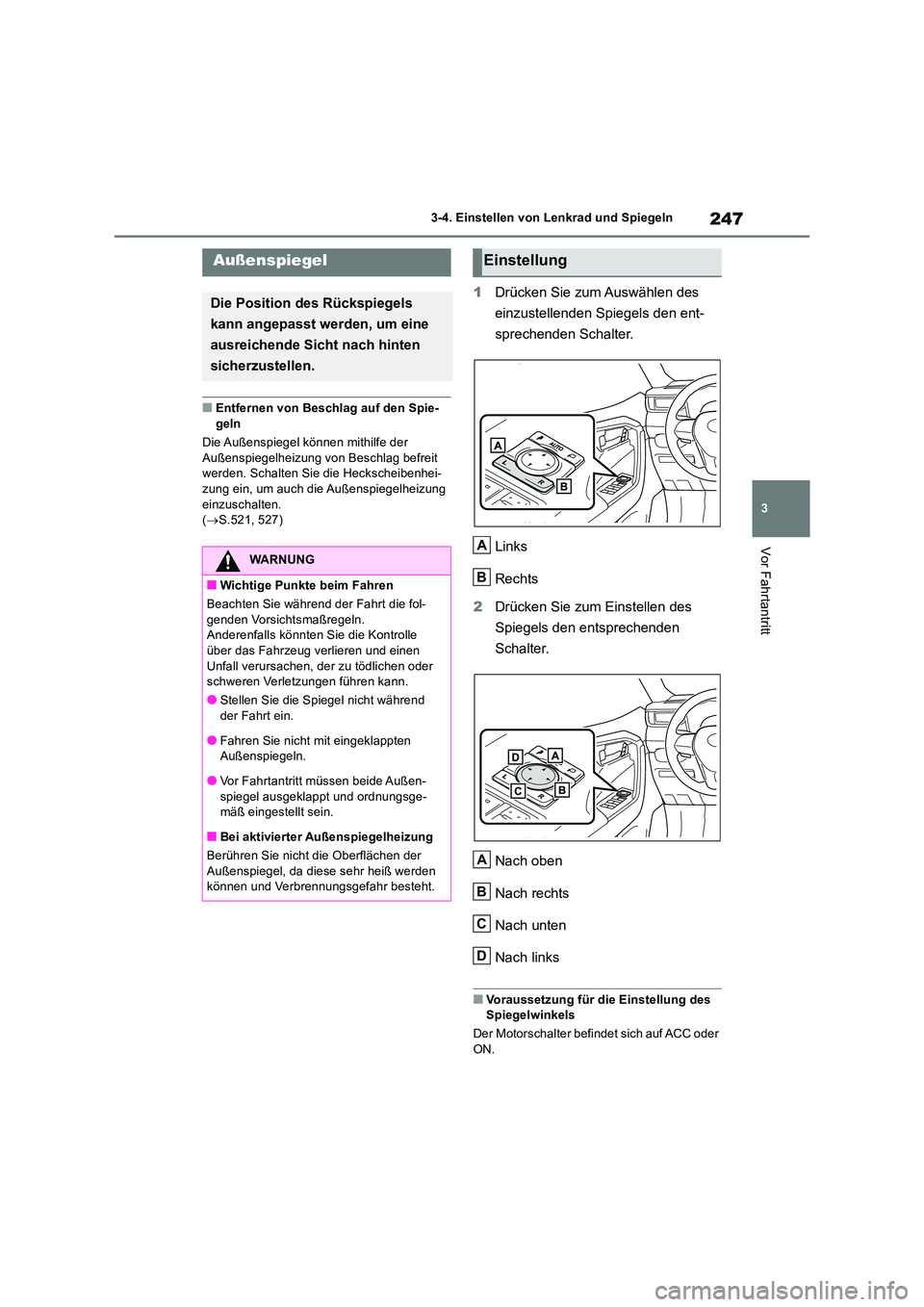

■Entfernen von Beschlag auf den Spie- geln
Die Außenspiegel können mithilfe der
Außenspiegelheizung von Beschlag befreit werden. Schalten Sie die Heckscheibenhei-zung ein, um auch die Außenspiegelheizung
einzuschalten. ( S.521, 527)
1Drücken Sie zum Auswählen des
einzustellenden Spiegels den ent-
sprechenden Schalter.
Links
Rechts
2 Drücken Sie zum Einstellen des
Spiegels den entsprechenden
Schalter.
Nach oben
Nach rechts
Nach unten
Nach links
■Voraussetzung für die Einstellung des Spiegelwinkels
Der Motorschalter befindet sich auf ACC oder
ON.
Außenspiegel
Die Position des Rückspiegels
kann angepasst werden, um eine
ausreichende Sicht nach hinten
sicherzustellen.
WARNUNG
■Wichtige Punkte beim Fahren
Beachten Sie während der Fahrt die fol- genden Vorsichtsmaßregeln.Anderenfalls könnten Sie die Kontrolle
über das Fahrzeug verlieren und einen Unfall verursachen, der zu tödlichen oder schweren Verletzungen führen kann.
●Stellen Sie die Spiegel nicht während
der Fahrt ein.
●Fahren Sie nicht mit eingeklappten Außenspiegeln.
●Vor Fahrtantritt müssen beide Außen-spiegel ausgeklappt und ordnungsge-mäß eingestellt sein.
■Bei aktivierter Außenspiegelheizung
Berühren Sie nicht die Oberflächen der Außenspiegel, da diese sehr heiß werden können und Verbrennungsgefahr besteht.
Einstellung
A
B
A
B
C
D

2483-4. Einstellen von Lenkrad und Spiegeln

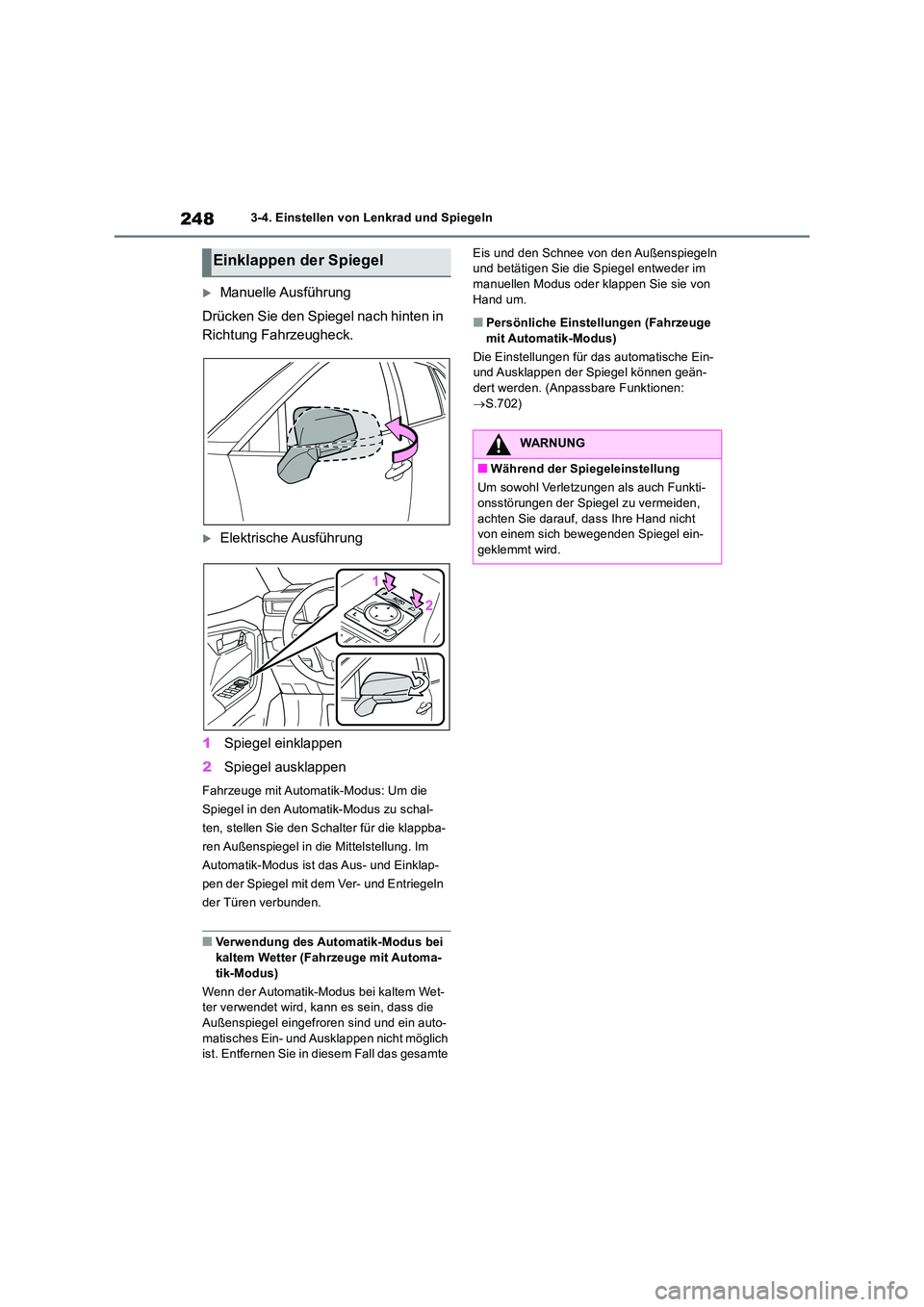

Manuelle Ausführung
Drücken Sie den Spiegel nach hinten in
Richtung Fahrzeugheck.
Elektrische Ausführung
1 Spiegel einklappen
2 Spiegel ausklappen
Fahrzeuge mit Automatik-Modus: Um die
Spiegel in den Automatik-Modus zu schal-
ten, stellen Sie den Schalter für die klappba-
ren Außenspiegel in die Mittelstellung. Im
Automatik-Modus ist das Aus- und Einklap-
pen der Spiegel mit dem Ver- und Entriegeln
der Türen verbunden.
■Verwendung des Automatik-Modus bei
kaltem Wetter (Fahrzeuge mit Automa- tik-Modus)
Wenn der Automatik-Modus bei kaltem Wet- ter verwendet wird, kann es sein, dass die
Außenspiegel eingefroren sind und ein auto- matisches Ein- und Ausklappen nicht möglich ist. Entfernen Sie in diesem Fall das gesamte
Eis und den Schnee von den Außenspiegeln und betätigen Sie die Spiegel entweder im manuellen Modus oder klappen Sie sie von
Hand um.
■Persönliche Einstellungen (Fahrzeuge mit Automatik-Modus)
Die Einstellungen für das automatische Ein- und Ausklappen der Spiegel können geän-
dert werden. (Anpassbare Funktionen:  S.702)
Einklappen der Spiegel
WARNUNG
■Während der Spiegeleinstellung
Um sowohl Verletzungen als auch Funkti-
onsstörungen der Spiegel zu vermeiden, achten Sie darauf, dass Ihre Hand nicht von einem sich bewegenden Spiegel ein-
geklemmt wird.

249
3

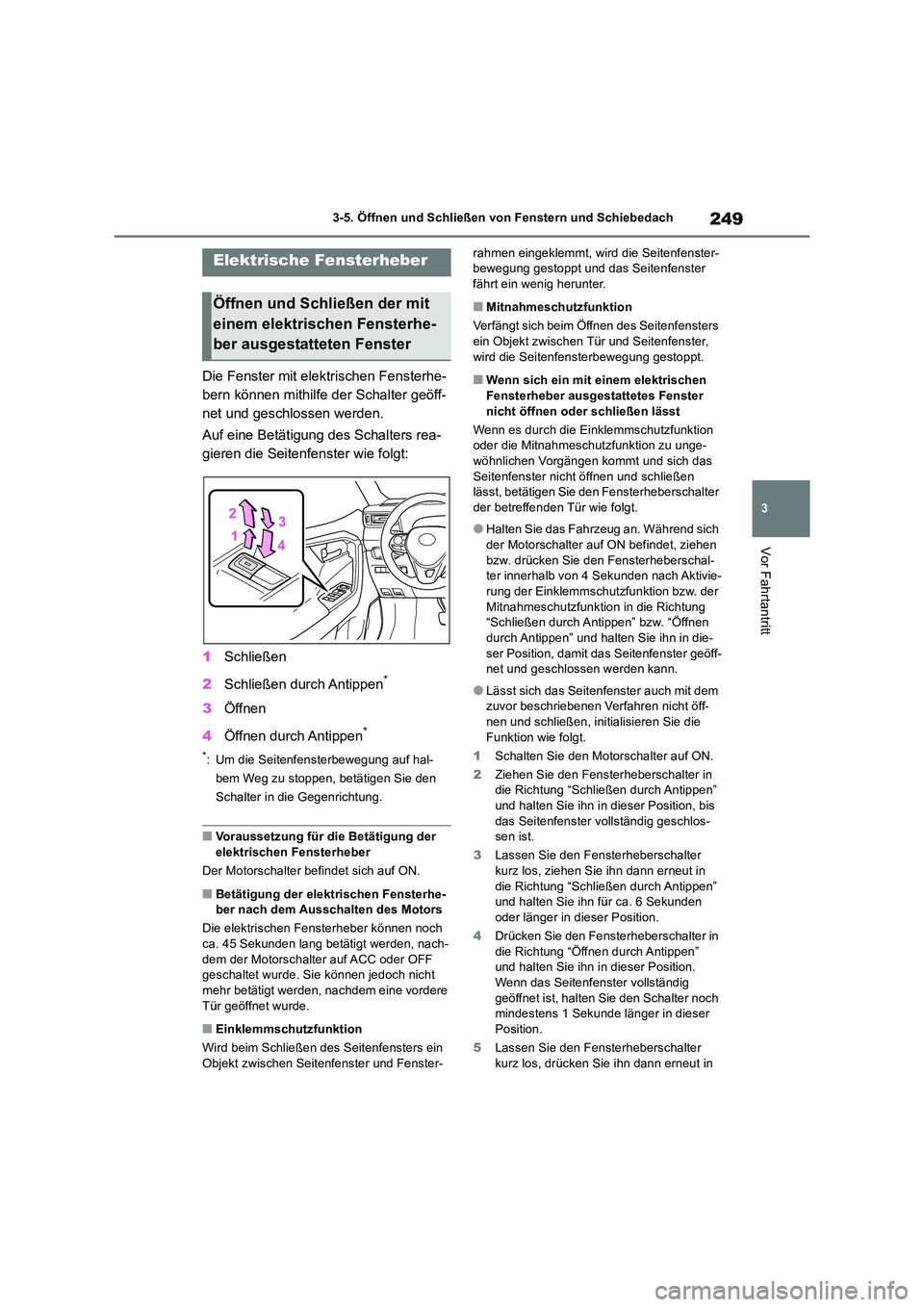

3-5. Öffnen und Schließen von Fenstern und Schiebedach
Vor Fahrtantritt
3-5.Öffnen und Sc hließ en von Fens te rn und Sch ieb edac h
Die Fenster mit elektrischen Fensterhe-
bern können mithilfe der Schalter geöff-
net und geschlossen werden.
Auf eine Betätigung des Schalters rea-
gieren die Seitenfenster wie folgt:
1 Schließen
2 Schließen durch Antippen*
3Öffnen
4 Öffnen durch Antippen*
*: Um die Seitenfensterbewegung auf hal-
bem Weg zu stoppen, betätigen Sie den
Schalter in die Gegenrichtung.
■Voraussetzung für die Betätigung der
elektrischen Fensterheber
Der Motorschalter befindet sich auf ON.
■Betätigung der elektrischen Fensterhe- ber nach dem Ausschalten des Motors
Die elektrischen Fensterheber können noch ca. 45 Sekunden lang betätigt werden, nach-
dem der Motorschalter auf ACC oder OFF geschaltet wurde. Sie können jedoch nicht mehr betätigt werden, nachdem eine vordere
Tür geöffnet wurde.
■Einklemmschutzfunktion
Wird beim Schließen des Seitenfensters ein Objekt zwischen Seitenfenster und Fenster-
rahmen eingeklemmt, wird die Seitenfenster- bewegung gestoppt und das Seitenfenster fährt ein wenig herunter.
■Mitnahmeschutzfunktion
Verfängt sich beim Öffnen des Seitenfensters
ein Objekt zwischen Tür und Seitenfenster, wird die Seitenfensterbewegung gestoppt.
■Wenn sich ein mit einem elektrischen Fensterheber ausgestattetes Fenster
nicht öffnen oder schließen lässt
Wenn es durch die Einklemmschutzfunktion oder die Mitnahmeschutzfunktion zu unge-wöhnlichen Vorgängen kommt und sich das
Seitenfenster nicht öffnen und schließen lässt, betätigen Sie den Fensterheberschalter der betreffenden Tür wie folgt.
●Halten Sie das Fahrzeug an. Während sich der Motorschalter auf ON befindet, ziehen
bzw. drücken Sie den Fensterheberschal- ter innerhalb von 4 Sekunden nach Aktivie-rung der Einklemmschutzfunktion bzw. der
Mitnahmeschutzfunktion in die Richtung “Schließen durch Antippen” bzw. “Öffnen durch Antippen” und halten Sie ihn in die-
ser Position, damit das Seitenfenster geöff- net und geschlossen werden kann.
●Lässt sich das Seitenfenster auch mit dem zuvor beschriebenen Verfahren nicht öff-nen und schließen, initialisieren Sie die
Funktion wie folgt.
1 Schalten Sie den Motorschalter auf ON.
2 Ziehen Sie den Fensterheberschalter in die Richtung “Schließen durch Antippen” und halten Sie ihn in dieser Position, bis
das Seitenfenster vollständig geschlos- sen ist.
3 Lassen Sie den Fensterheberschalter kurz los, ziehen Sie ihn dann erneut in
die Richtung “Schließen durch Antippen” und halten Sie ihn für ca. 6 Sekunden oder länger in dieser Position.
4 Drücken Sie den Fensterheberschalter in
die Richtung “Öffnen durch Antippen” und halten Sie ihn in dieser Position. Wenn das Seitenfenster vollständig
geöffnet ist, halten Sie den Schalter noch mindestens 1 Sekunde länger in dieser Position.
5 Lassen Sie den Fensterheberschalter
kurz los, drücken Sie ihn dann erneut in
Elektrische Fensterheber
Öffnen und Schließen der mit
einem elektrischen Fensterhe-
ber ausgestatteten Fenster

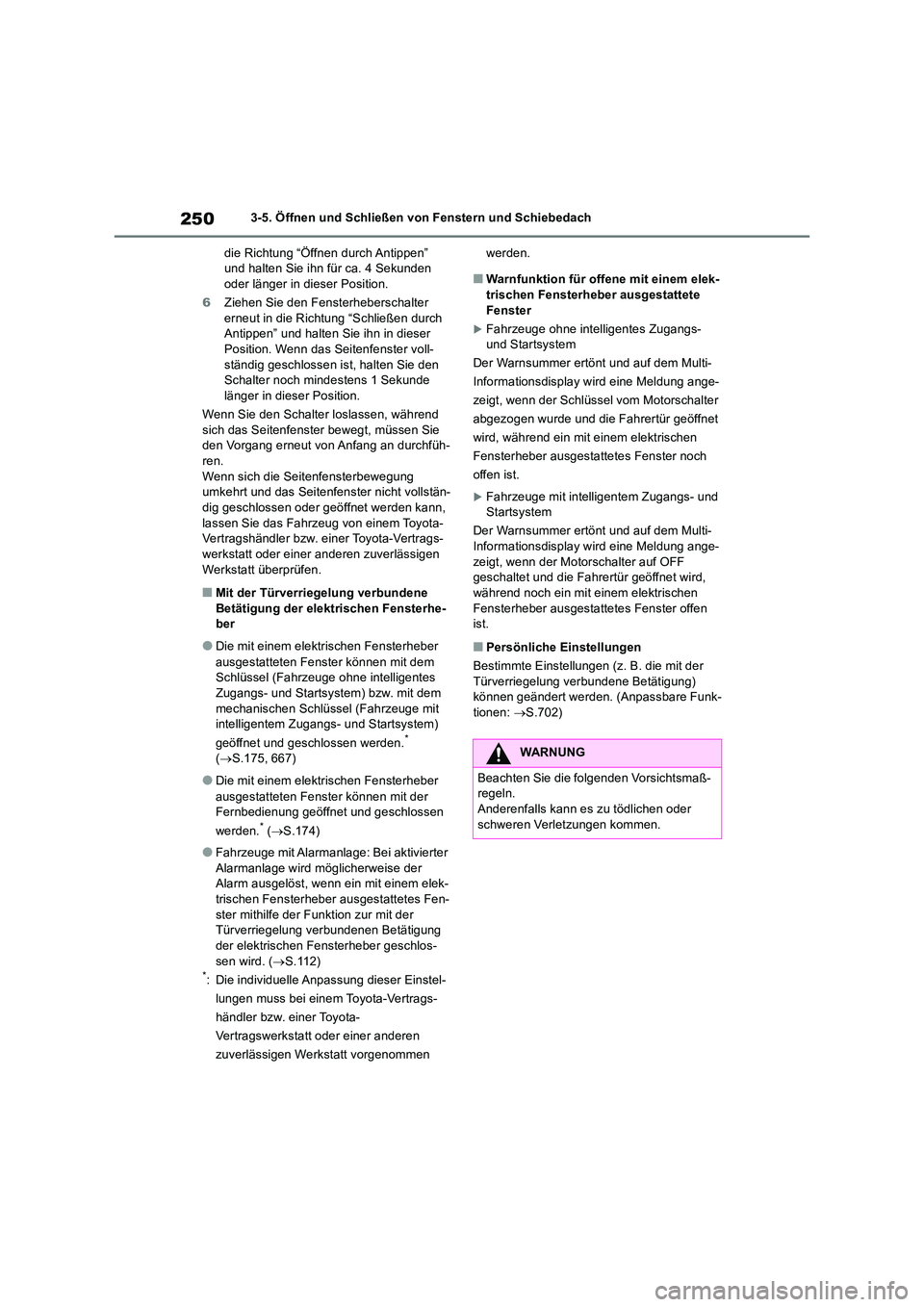

2503-5. Öffnen und Schließen von Fenstern und Schiebedach
die Richtung “Öffnen durch Antippen” und halten Sie ihn für ca. 4 Sekunden oder länger in dieser Position.
6 Ziehen Sie den Fensterheberschalter
erneut in die Richtung “Schließen durch Antippen” und halten Sie ihn in dieser Position. Wenn das Seitenfenster voll-
ständig geschlossen ist, halten Sie den Schalter noch mindestens 1 Sekunde länger in dieser Position.
Wenn Sie den Schalter loslassen, während
sich das Seitenfenster bewegt, müssen Sie den Vorgang erneut von Anfang an durchfüh-ren.
Wenn sich die Seitenfensterbewegung umkehrt und das Seitenfenster nicht vollstän-dig geschlossen oder geöffnet werden kann,
lassen Sie das Fahrzeug von einem Toyota- Vertragshändler bzw. einer Toyota-Vertrags-werkstatt oder einer anderen zuverlässigen
Werkstatt überprüfen.
■Mit der Türverriegelung verbundene Betätigung der elektrischen Fensterhe-ber
●Die mit einem elektrischen Fensterheber
ausgestatteten Fenster können mit dem Schlüssel (Fahrzeuge ohne intelligentes Zugangs- und Startsystem) bzw. mit dem
mechanischen Schlüssel (Fahrzeuge mit intelligentem Zugangs- und Startsystem)
geöffnet und geschlossen werden.* ( S.175, 667)
●Die mit einem elektrischen Fensterheber
ausgestatteten Fenster können mit der Fernbedienung geöffnet und geschlossen
werden.* ( S.174)
●Fahrzeuge mit Alarmanlage: Bei aktivierter Alarmanlage wird möglicherweise der Alarm ausgelöst, wenn ein mit einem elek-
trischen Fensterheber ausgestattetes Fen- ster mithilfe der Funktion zur mit der Türverriegelung verbundenen Betätigung
der elektrischen Fensterheber geschlos- sen wird. ( S.112)*: Die individuelle Anpassung dieser Einstel-
lungen muss bei einem Toyota-Vertrags-
händler bzw. einer Toyota-
Vertragswerkstatt oder einer anderen
zuverlässigen Werkstatt vorgenommen
werden.
■Warnfunktion für offene mit einem elek-
trischen Fensterheber ausgestattete Fenster
Fahrzeuge ohne intelligentes Zugangs- und Startsystem
Der Warnsummer ertönt und auf dem Multi-
Informationsdisplay wird eine Meldung ange-
zeigt, wenn der Schlüssel vom Motorschalter
abgezogen wurde und die Fahrertür geöffnet
wird, während ein mit einem elektrischen
Fensterheber ausgestattetes Fenster noch
offen ist.
Fahrzeuge mit intelligentem Zugangs- und Startsystem
Der Warnsummer ertönt und auf dem Multi-
Informationsdisplay wird eine Meldung ange- zeigt, wenn der Motorschalter auf OFF geschaltet und die Fahrertür geöffnet wird,
während noch ein mit einem elektrischen Fensterheber ausgestattetes Fenster offen ist.
■Persönliche Einstellungen
Bestimmte Einstellungen (z. B. die mit der
Türverriegelung verbundene Betätigung) können geändert werden. (Anpassbare Funk- tionen: S.702)
WARNUNG
Beachten Sie die folgenden Vorsichtsmaß- regeln.
Anderenfalls kann es zu tödlichen oder schweren Verletzungen kommen.
