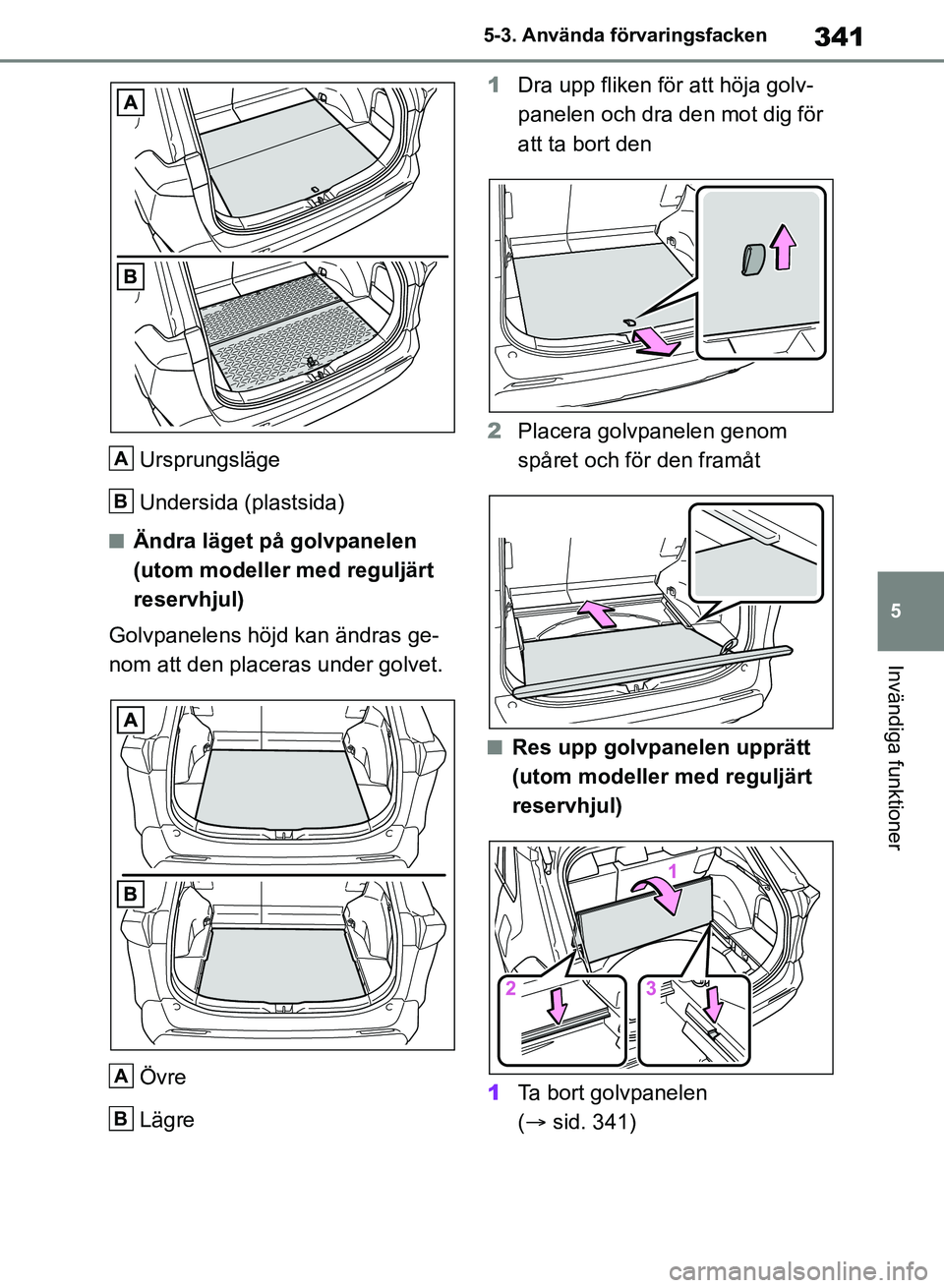

341
5
5-3. Använda förvaringsfacken
Invändiga funktioner
Ursprungsläge
Undersida (plastsida)
nÄndra läget på golvpanelen
(utom modeller med reguljärt
reservhjul)
Golvpanelens höjd kan ändras ge-
nom att den placeras under golvet.
Övre
Lägre 1
Dra upp fliken för att höja golv-
panelen och dra den mot dig för
att ta bort den
2 Placera golvpanelen genom
spåret och för den framåt
nRes upp golvpanelen upprätt
(utom modeller med reguljärt
reservhjul)
1 Ta bort golvpanelen
( sid. 341)
A
B
A
B
OM42B46SE.book Page 341 Monday, December 17, 2018 12:29 PM

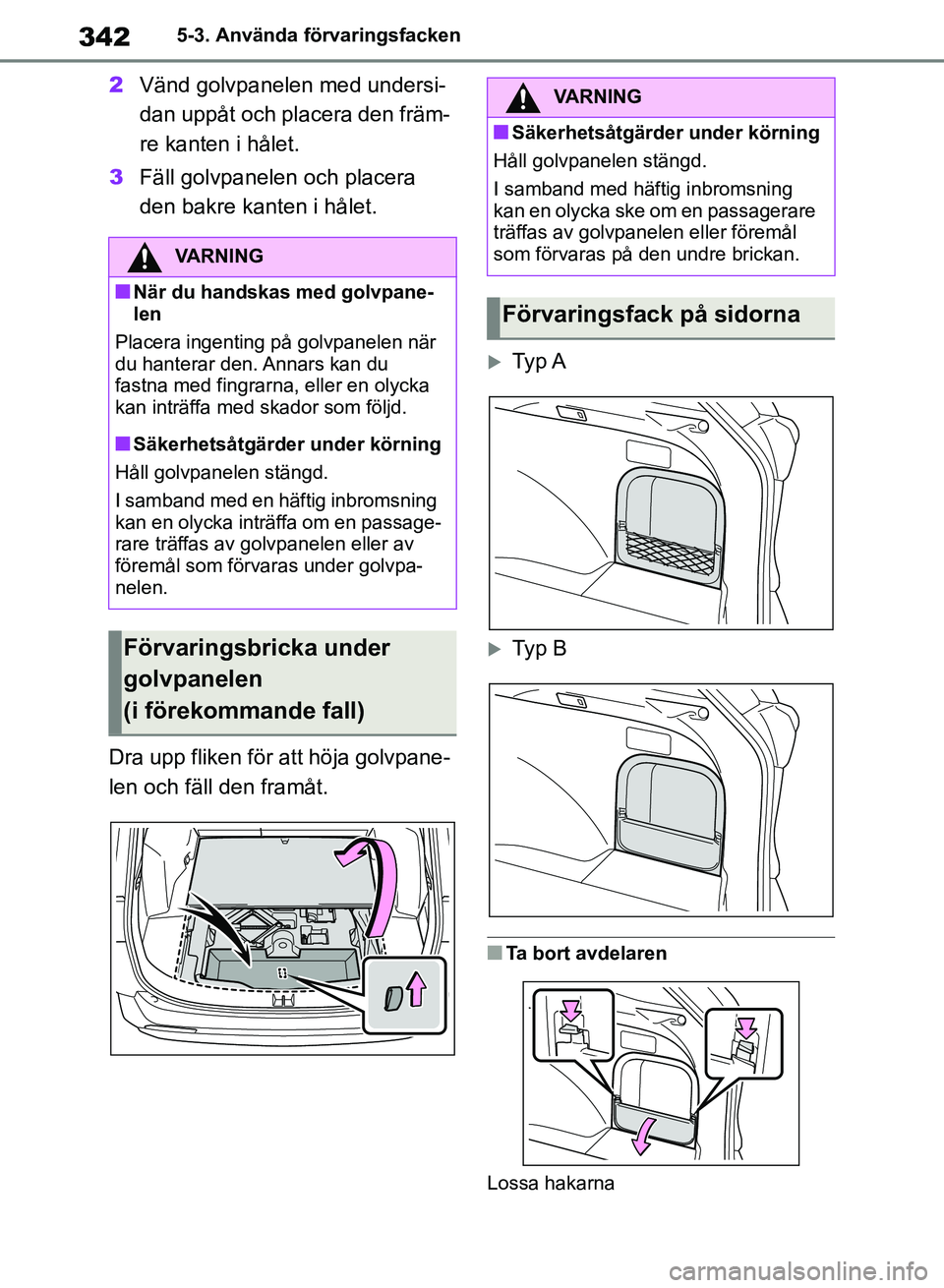

3425-3. Använda förvaringsfacken
2Vänd golvpanelen med undersi-
dan uppåt och placera den främ-
re kanten i hålet.
3 Fäll golvpanelen och placera
den bakre kanten i hålet.
Dra upp fliken för att höja golvpane-
len och fäll den framåt.
Typ A
Typ B
nTa bort avdelaren
Lossa hakarna
VARNING
nNär du handskas med golvpane-
len
Placera ingenting på golvpanelen när
du hanterar den. Annars kan du
fastna med fingrar na, eller en olycka
kan inträffa med skador som följd.
nSäkerhetsåtgärder under körning
Håll golvpanelen stängd.
I samband med en häftig inbromsning
kan en olycka inträffa om en passage-
rare träffas av golvpanelen eller av
föremål som förvaras under golvpa-
nelen.
Förvaringsbricka under
golvpanelen
(i förekommande fall)
VARNING
nSäkerhetsåtgärder under körning
Håll golvpanelen stängd.
I samband med häftig inbromsning
kan en olycka ske om en passagerare
träffas av golvpanelen eller föremål
som förvaras på den undre brickan.
Förvaringsfack på sidorna
OM42B46SE.book Page 342 Monday, December 17, 2018 12:29 PM

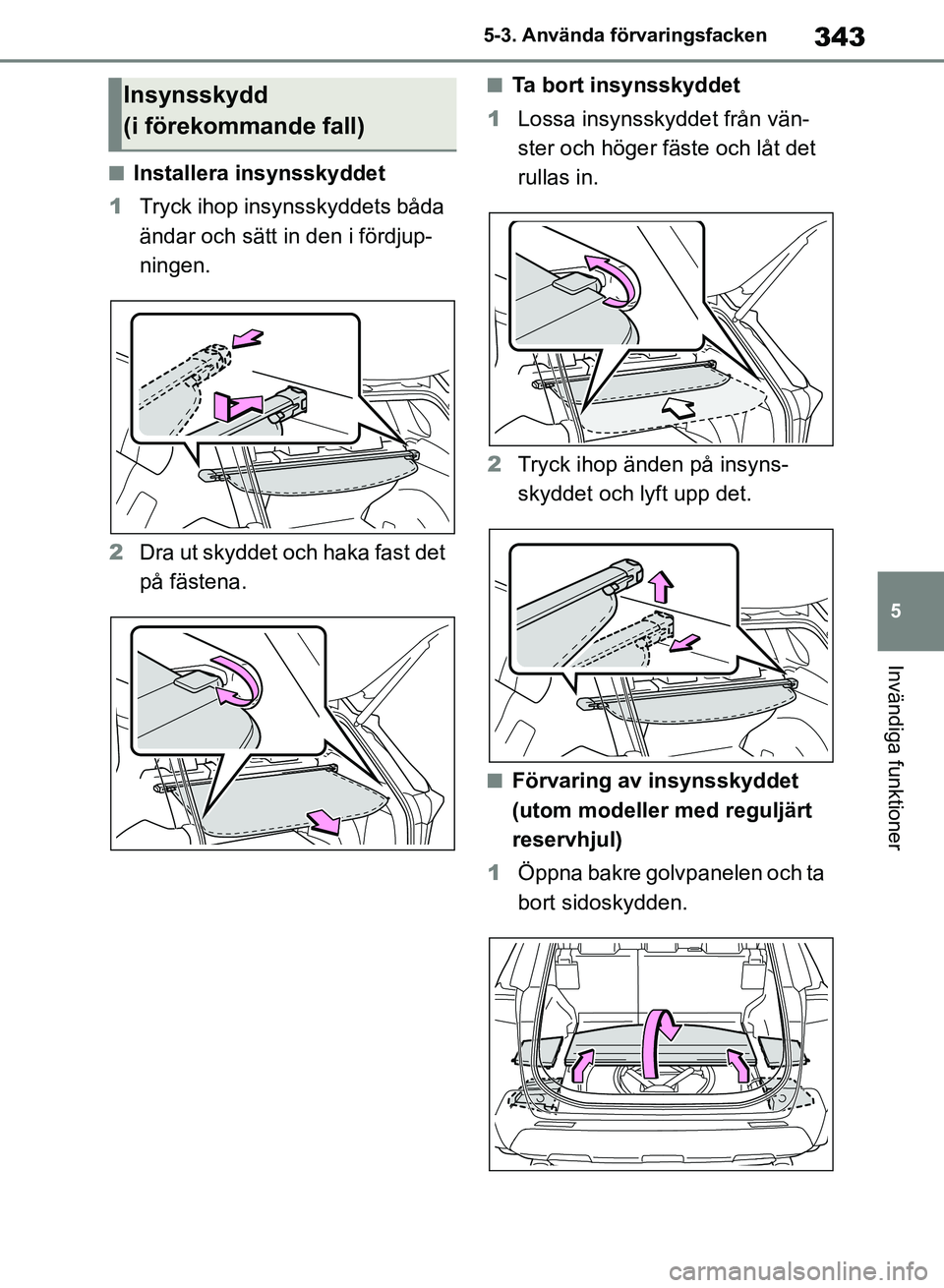

343
5
5-3. Använda förvaringsfacken
Invändiga funktioner
nInstallera insynsskyddet
1 Tryck ihop insynsskyddets båda
ändar och sätt in den i fördjup-
ningen.
2 Dra ut skyddet och haka fast det
på fästena.
nTa bort insynsskyddet
1 Lossa insynsskyddet från vän-
ster och höger fäste och låt det
rullas in.
2 Tryck ihop änden på insyns-
skyddet och lyft upp det.
nFörvaring av insynsskyddet
(utom modeller med reguljärt
reservhjul)
1 Öppna bakre golvpanelen och ta
bort sidoskydden.
Insynsskydd
(i förekommande fall)
OM42B46SE.book Page 343 Monday, December 17, 2018 12:29 PM

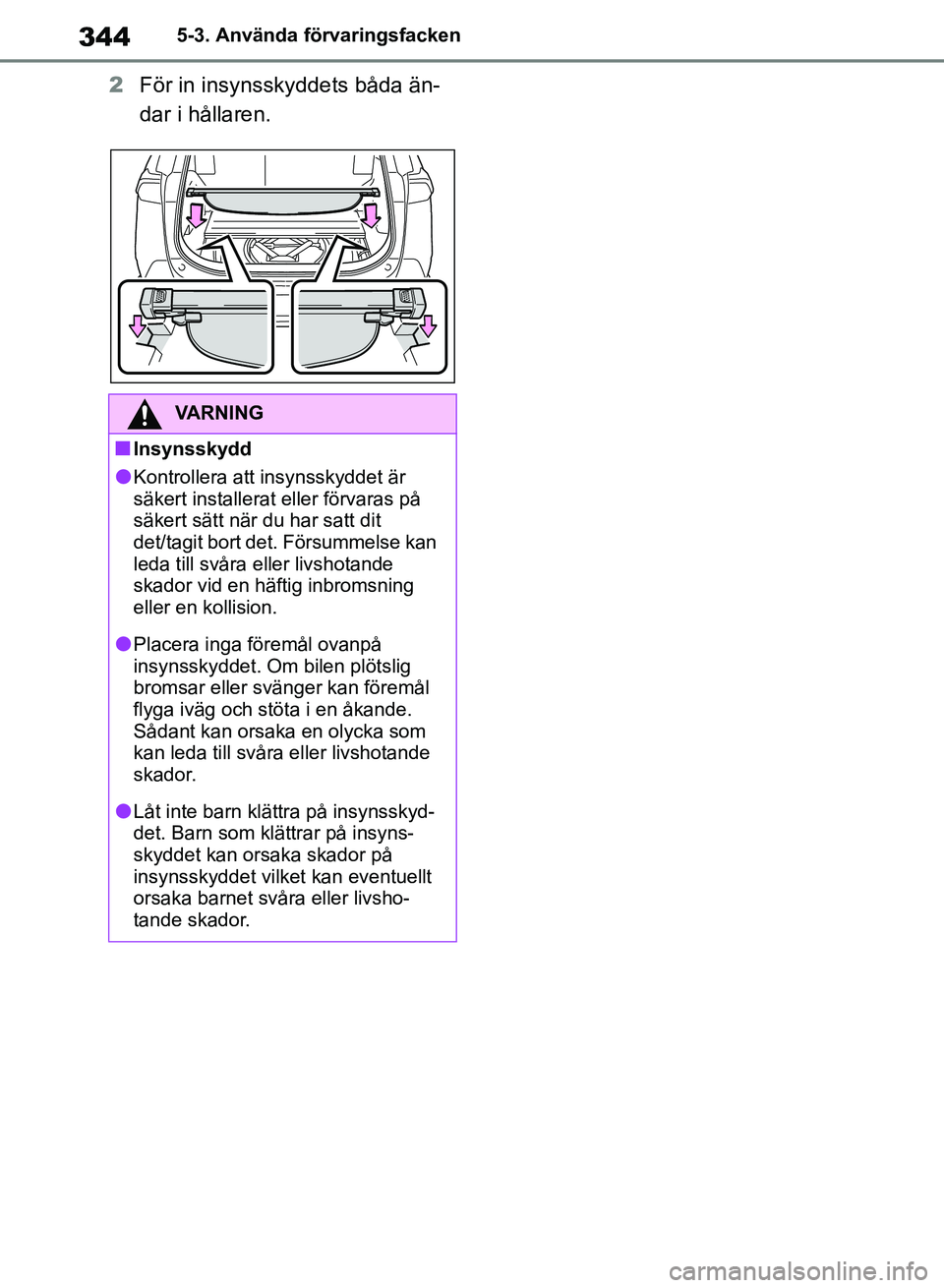

3445-3. Använda förvaringsfacken
2För in insynsskyddets båda än-
dar i hållaren.
VARNING
nInsynsskydd
lKontrollera att insynsskyddet är
säkert installerat eller förvaras på
säkert sätt när du har satt dit
det/tagit bort det. Försummelse kan
leda till svåra eller livshotande
skador vid en häftig inbromsning
eller en kollision.
lPlacera inga föremål ovanpå
insynsskyddet. Om bilen plötslig
bromsar eller svänger kan föremål
flyga iväg och stöta i en åkande.
Sådant kan orsaka en olycka som
kan leda till svåra eller livshotande
skador.
lLåt inte barn klättra på insynsskyd-
det. Barn som klättrar på insyns-
skyddet kan orsaka skador på
insynsskyddet vilket kan eventuellt
orsaka barnet svåra eller livsho-
tande skador.
OM42B46SE.book Page 344 Monday, December 17, 2018 12:29 PM

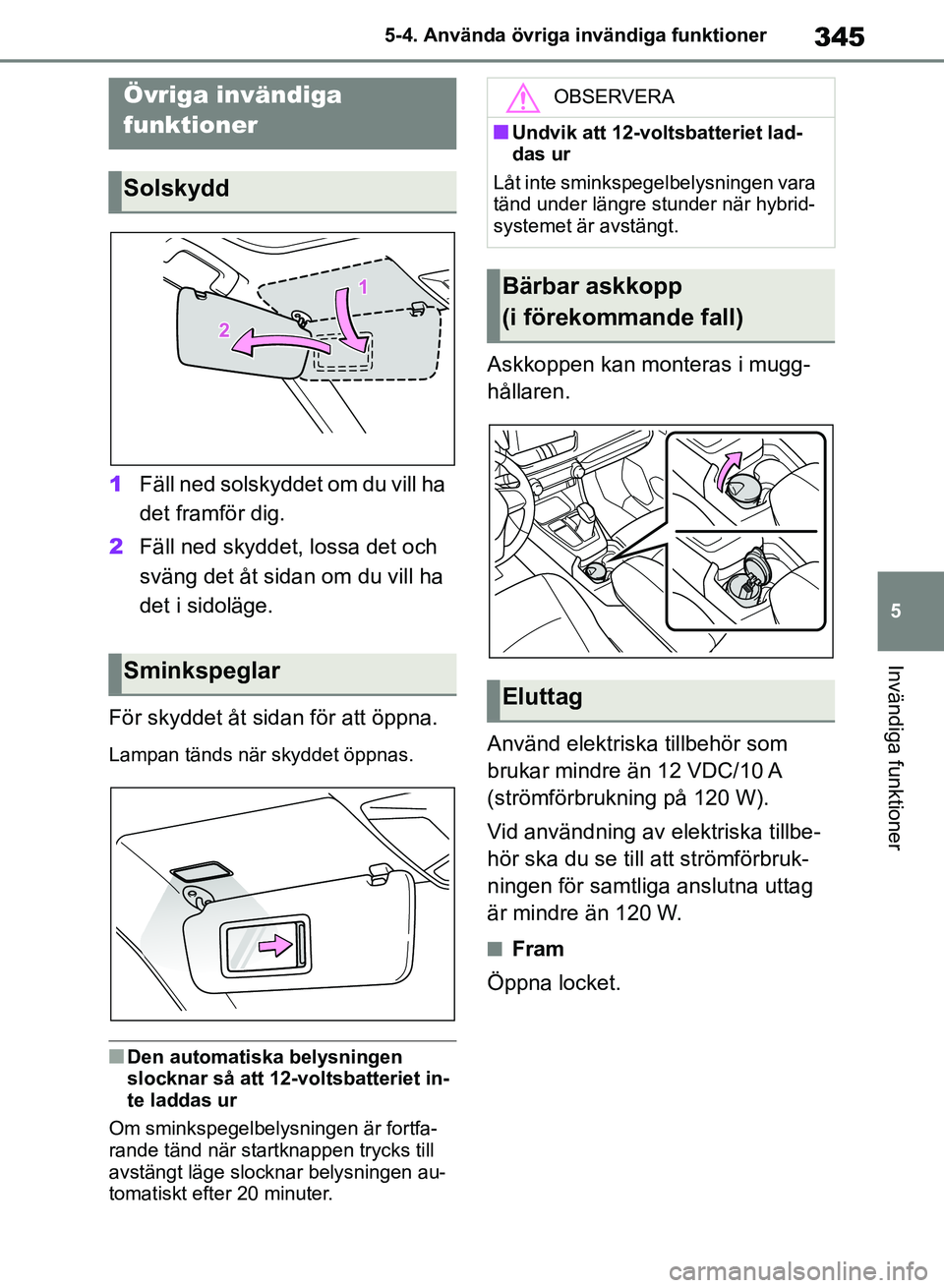

345
5
5-4. Använda övriga invändiga funktioner
Invändiga funktioner
5-4.Använda övriga invändiga funktioner
1
Fäll ned solskyddet om du vill ha
det framför dig.
2 Fäll ned skyddet, lossa det och
sväng det åt sidan om du vill ha
det i sidoläge.
För skyddet åt sidan för att öppna.
Lampan tänds när skyddet öppnas.
nDen automatiska belysningen
slocknar så att 12-voltsbatteriet in-
te laddas ur
Om sminkspegelbelysningen är fortfa-
rande tänd när startknappen trycks till
avstängt läge slocknar belysningen au-
tomatiskt efter 20 minuter.
Askkoppen kan monteras i mugg-
hållaren.
Använd elektriska tillbehör som
brukar mindre än 12 VDC/10 A
(strömförbrukning på 120 W).
Vid användning av elektriska tillbe-
hör ska du se till att strömförbruk-
ningen för samtliga anslutna uttag
är mindre än 120 W.
nFram
Öppna locket.
Övriga invändiga
funktioner
Solskydd
Sminkspeglar
OBSERVERA
nUndvik att 12-voltsbatteriet lad-
das ur
Låt inte sminkspege lbelysningen vara
tänd under längre stunder när hybrid-
systemet är avstängt.
Bärbar askkopp
(i förekommande fall)
Eluttag
OM42B46SE.book Page 345 Monday, December 17, 2018 12:29 PM

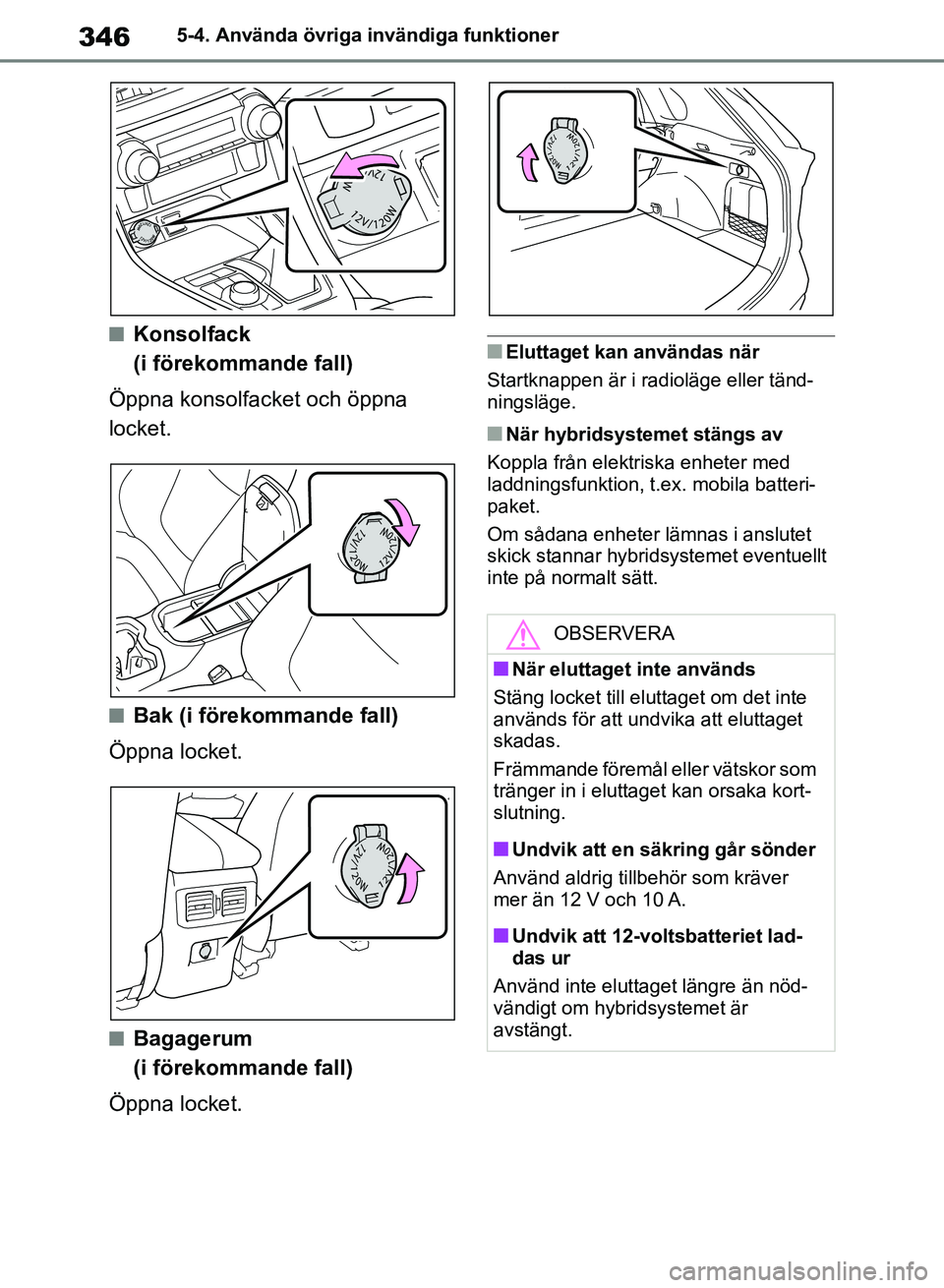

3465-4. Använda övriga invändiga funktioner
nKonsolfack
(i förekommande fall)
Öppna konsolfacket och öppna
locket.
nBak (i förekommande fall)
Öppna locket.
nBagagerum
(i förekommande fall)
Öppna locket.
nEluttaget kan användas när
Startknappen är i radioläge eller tänd-
ningsläge.
nNär hybridsystemet stängs av
Koppla från elektriska enheter med
laddningsfunktion, t.ex. mobila batteri-
paket.
Om sådana enheter lämnas i anslutet
skick stannar hybridsystemet eventuellt
inte på normalt sätt.
OBSERVERA
nNär eluttaget inte används
Stäng locket till eluttaget om det inte
används för att undvika att eluttaget
skadas.
Främmande föremål eller vätskor som
tränger in i eluttaget kan orsaka kort-
slutning.
nUndvik att en säkring går sönder
Använd aldrig tillbehör som kräver
mer än 12 V och 10 A.
nUndvik att 12-voltsbatteriet lad-
das ur
Använd inte eluttaget längre än nöd-
vändigt om hybridsystemet är
avstängt.
OM42B46SE.book Page 346 Monday, December 17, 2018 12:29 PM

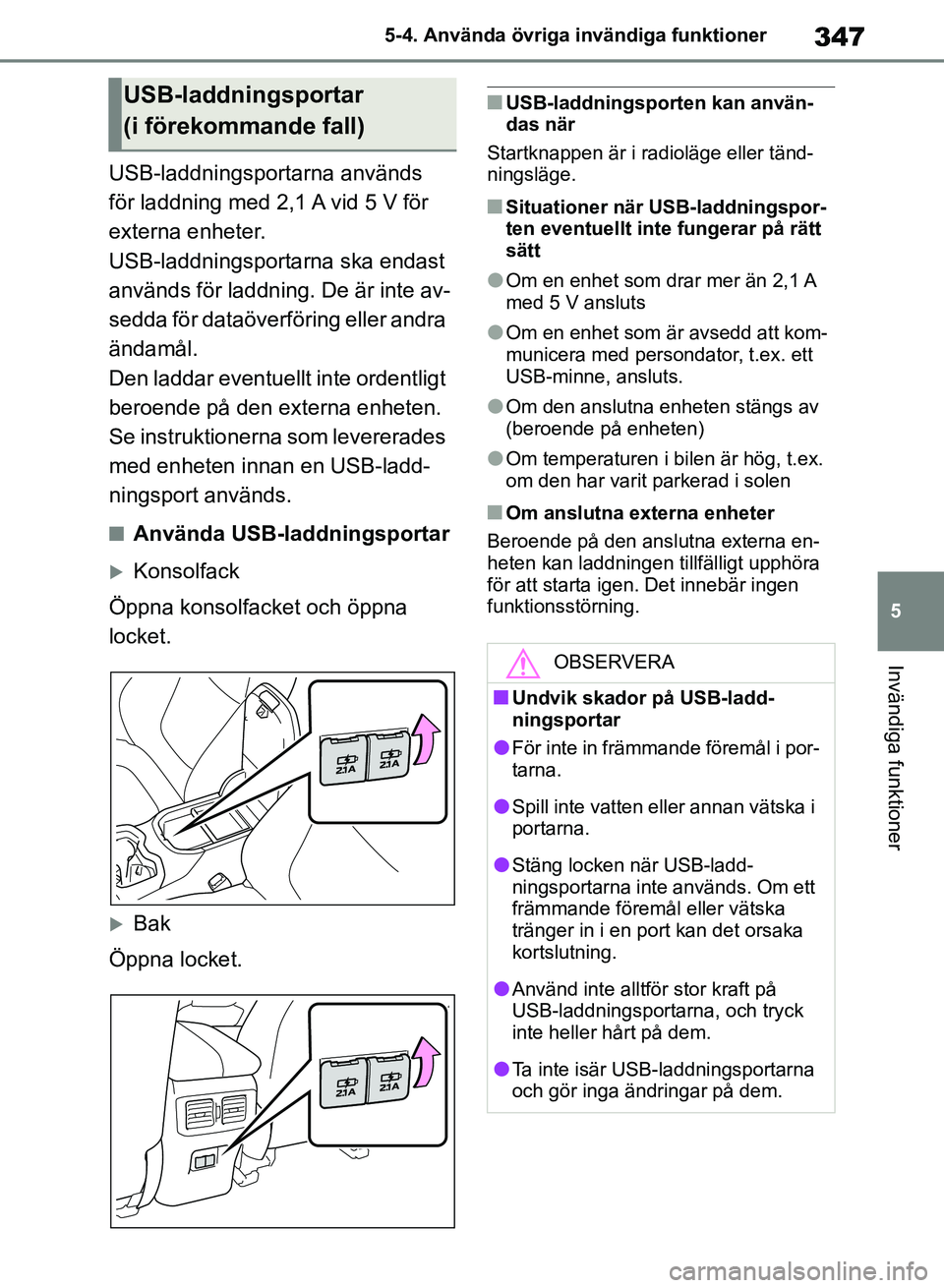

347
5
5-4. Använda övriga invändiga funktioner
Invändiga funktioner
USB-laddningsportarna används
för laddning med 2,1 A vid 5 V för
externa enheter.
USB-laddningsportarna ska endast
används för laddning. De är inte av-
sedda för dataöverföring eller andra
ändamål.
Den laddar eventuellt inte ordentligt
beroende på den externa enheten.
Se instruktionerna som levererades
med enheten innan en USB-ladd-
ningsport används.
nAnvända USB-laddningsportar
Konsolfack
Öppna konsolfacket och öppna
locket.
Bak
Öppna locket.
nUSB-laddningsporten kan använ-
das när
Startknappen är i radioläge eller tänd-
ningsläge.
nSituationer när USB-laddningspor-
ten eventuellt inte fungerar på rätt
sätt
lOm en enhet som drar mer än 2,1 A
med 5 V ansluts
lOm en enhet som är avsedd att kom-
municera med persondator, t.ex. ett
USB-minne, ansluts.
lOm den anslutna enheten stängs av
(beroende på enheten)
lOm temperaturen i bilen är hög, t.ex.
om den har varit parkerad i solen
nOm anslutna externa enheter
Beroende på den anslutna externa en-
heten kan laddningen tillfälligt upphöra
för att starta igen. Det innebär ingen
funktionsstörning.
USB-laddningsportar
(i förekommande fall)
OBSERVERA
nUndvik skador på USB-ladd-
ningsportar
lFör inte in främmande föremål i por-
tarna.
lSpill inte vatten eller annan vätska i
portarna.
lStäng locken när USB-ladd-
ningsportarna inte används. Om ett
främmande föremål eller vätska
tränger in i en port kan det orsaka
kortslutning.
lAnvänd inte alltför stor kraft på
USB-laddningsportarna, och tryck
inte heller hårt på dem.
lTa inte isär USB-laddningsportarna
och gör inga ändringar på dem.
OM42B46SE.book Page 347 Monday, December 17, 2018 12:29 PM

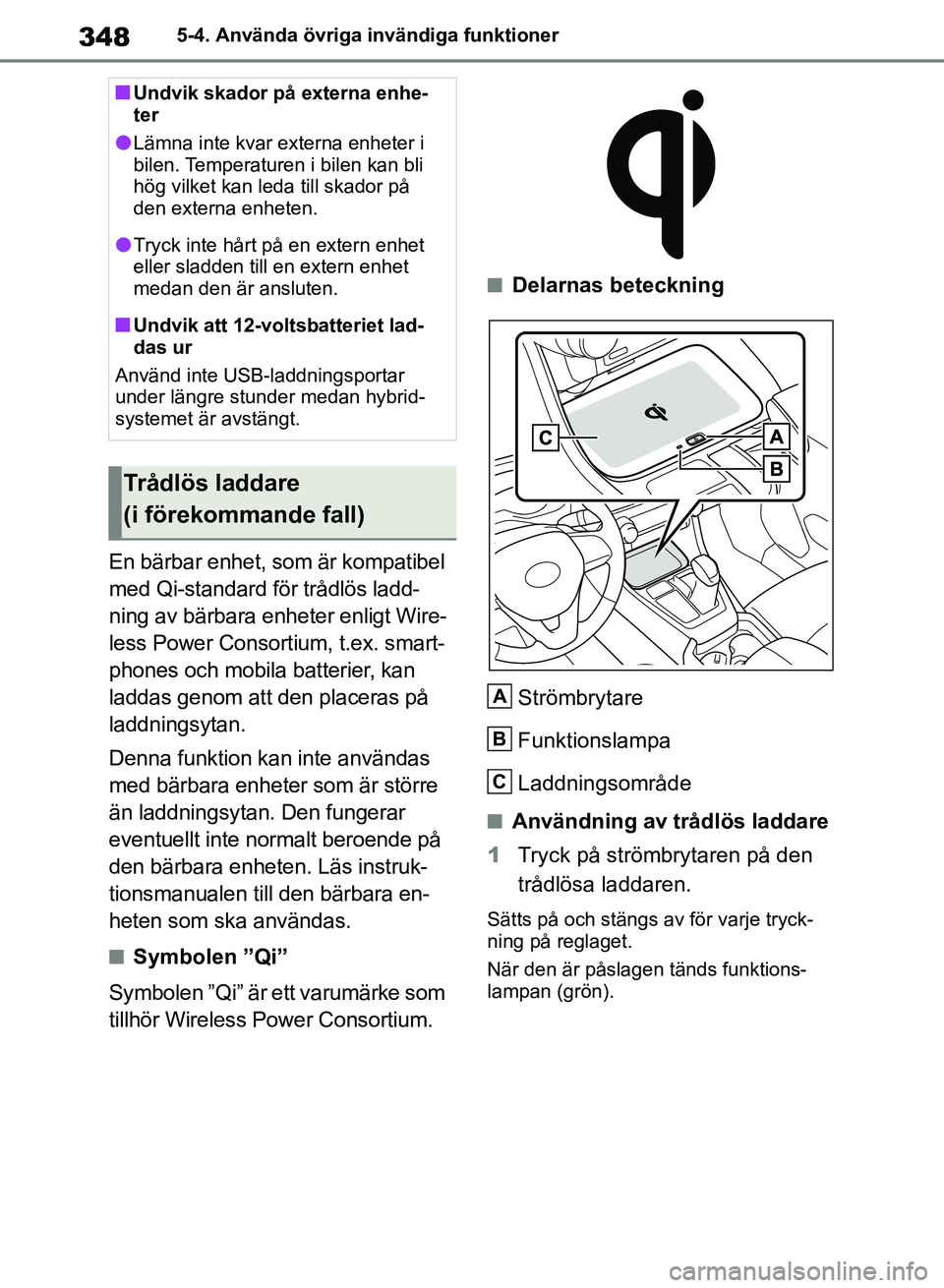

3485-4. Använda övriga invändiga funktioner
En bärbar enhet, som är kompatibel
med Qi-standard för trådlös ladd-
ning av bärbara enheter enligt Wire-
less Power Consortium, t.ex. smart-
phones och mobila batterier, kan
laddas genom att den placeras på
laddningsytan.
Denna funktion kan inte användas
med bärbara enheter som är större
än laddningsytan. Den fungerar
eventuellt inte normalt beroende på
den bärbara enheten. Läs instruk-
tionsmanualen till den bärbara en-
heten som ska användas.
nSymbolen ”Qi”
Symbolen ”Qi” är ett varumärke som
tillhör Wireless Power Consortium.
nDelarnas beteckning
Strömbrytare
Funktionslampa
Laddningsområde
nAnvändning av trådlös laddare
1 Tryck på strömbrytaren på den
trådlösa laddaren.
Sätts på och stängs av för varje tryck-
ning på reglaget.
När den är påslagen tänds funktions-
lampan (grön).
nUndvik skador på externa enhe-
ter
lLämna inte kvar externa enheter i
bilen. Temperaturen i bilen kan bli
hög vilket kan leda till skador på
den externa enheten.
lTryck inte hårt på en extern enhet
eller sladden till en extern enhet
medan den är ansluten.
nUndvik att 12-voltsbatteriet lad-
das ur
Använd inte USB-laddningsportar
under längre stunder medan hybrid-
systemet är avstängt.
Trådlös laddare
(i förekommande fall)
A
B
C
OM42B46SE.book Page 348 Monday, December 17, 2018 12:29 PM

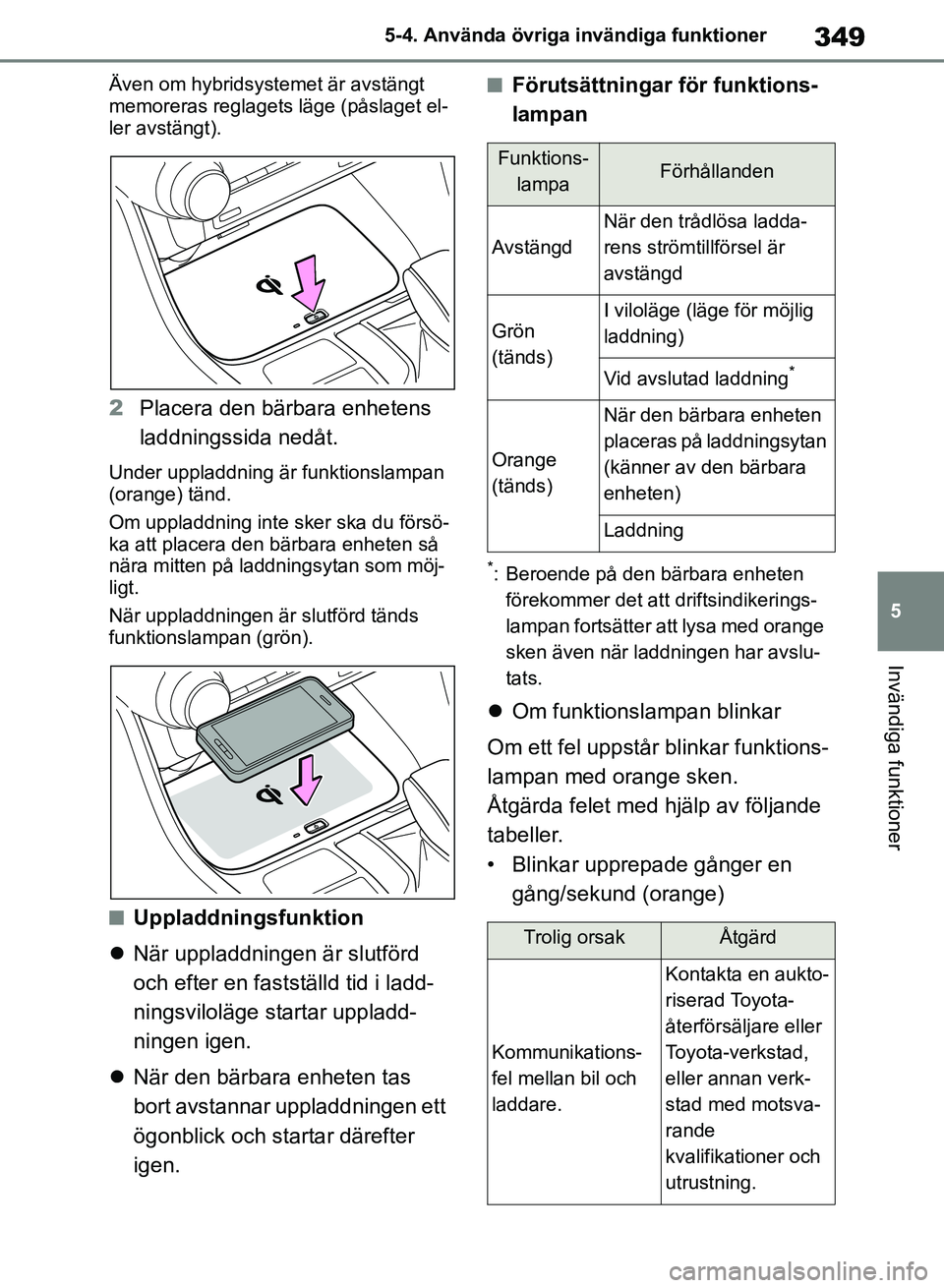

349
5
5-4. Använda övriga invändiga funktioner
Invändiga funktioner
Även om hybridsystemet är avstängt
memoreras reglagets läge (påslaget el-
ler avstängt).
2
Placera den bärbara enhetens
laddningssida nedåt.
Under uppladdning är funktionslampan
(orange) tänd.
Om uppladdning inte sker ska du försö-
ka att placera den bärbara enheten så
nära mitten på laddningsytan som möj-
ligt.
När uppladdningen är slutförd tänds
funktionslampan (grön).
nUppladdningsfunktion
 När uppladdningen är slutförd
och efter en fastställd tid i ladd-
ningsviloläge startar uppladd-
ningen igen.
 När den bärbara enheten tas
bort avstannar uppladdningen ett
ögonblick och startar därefter
igen.
nFörutsättningar för funktions-
lampan
*: Beroende på den bärbara enheten
förekommer det att driftsindikerings-
lampan fortsätter att lysa med orange
sken även när laddningen har avslu-
tats.
 Om funktionslampan blinkar
Om ett fel uppstår blinkar funktions-
lampan med orange sken.
Åtgärda felet med hjälp av följande
tabeller.
• Blinkar upprepade gånger en gång/sekund (orange)
Funktions-lampaFörhållanden
Avstängd
När den trådlösa ladda-
rens strömtillförsel är
avstängd
Grön
(tänds)I viloläge (läge för möjlig
laddning)
Vid avslutad laddning*
Orange
(tänds)
När den bärbara enheten
placeras på laddningsytan
(känner av den bärbara
enheten)
Laddning
Trolig orsakÅtgärd
Kommunikations-
fel mellan bil och
laddare.
Kontakta en aukto-
riserad Toyota-
återförsäljare eller
Toyota-verkstad,
eller annan verk-
stad med motsva-
rande
kvalifikationer och
utrustning.
OM42B46SE.book Page 349 Monday, December 17, 2018 12:29 PM

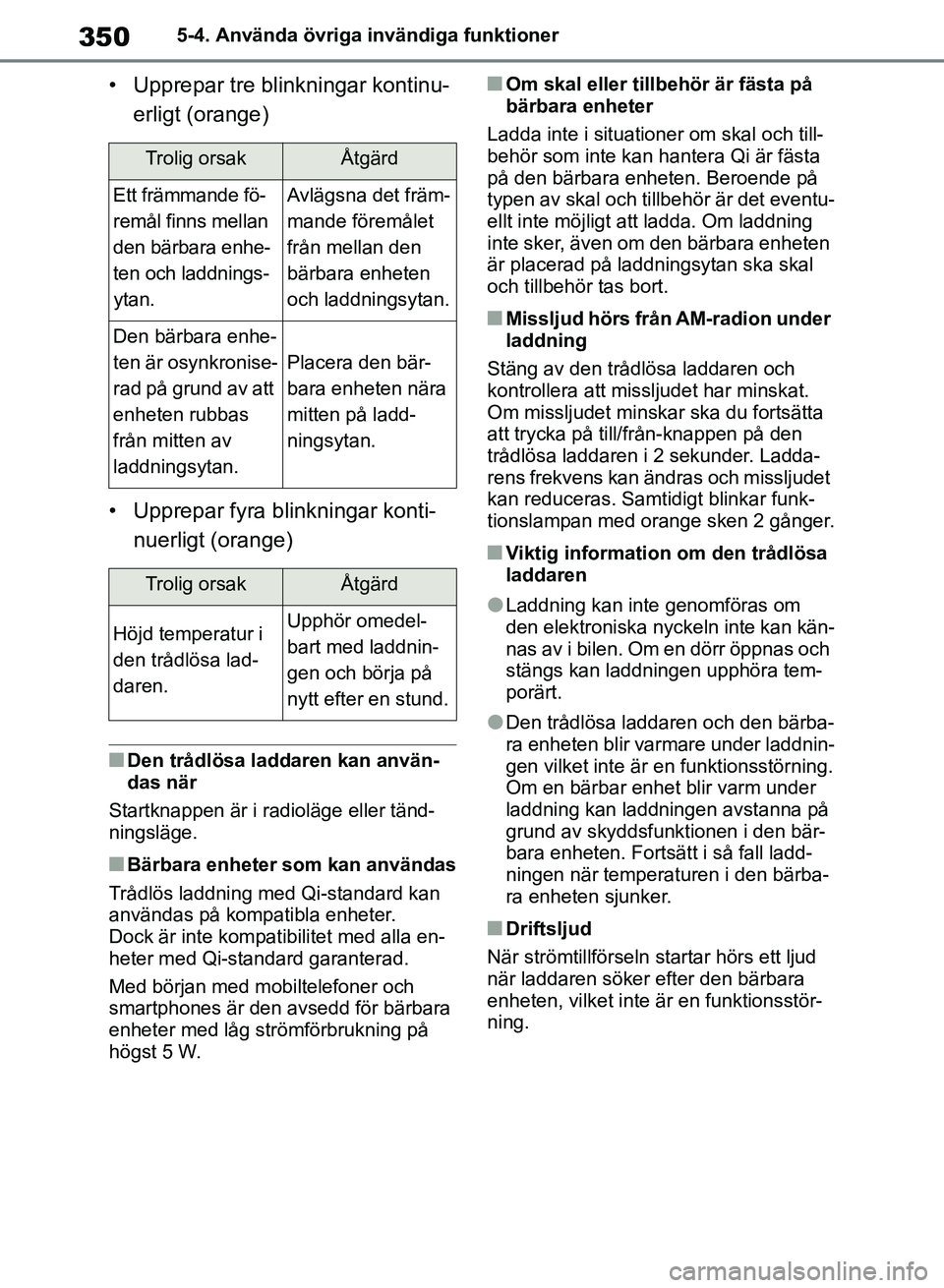

3505-4. Använda övriga invändiga funktioner
• Upprepar tre blinkningar kontinu-erligt (orange)
• Upprepar fyra b linkningar konti-
nuerligt (orange)
nDen trådlösa laddaren kan använ-
das när
Startknappen är i radioläge eller tänd-
ningsläge.
nBärbara enheter som kan användas
Trådlös laddning med Qi-standard kan
användas på kompatibla enheter.
Dock är inte kompatibilitet med alla en-
heter med Qi-standard garanterad.
Med början med mobiltelefoner och
smartphones är den avsedd för bärbara
enheter med låg strömförbrukning på
högst 5 W.
nOm skal eller tillbehör är fästa på
bärbara enheter
Ladda inte i situationer om skal och till-
behör som inte kan hantera Qi är fästa
på den bärbara enheten. Beroende på
typen av skal och tillbehör är det eventu-
ellt inte möjligt att ladda. Om laddning
inte sker, även om den bärbara enheten
är placerad på laddningsytan ska skal
och tillbehör tas bort.
nMissljud hörs från AM-radion under
laddning
Stäng av den trådlösa laddaren och
kontrollera att missljudet har minskat.
Om missljudet minskar ska du fortsätta
att trycka på till/från-knappen på den
trådlösa laddaren i 2 sekunder. Ladda-
rens frekvens kan ändras och missljudet
kan reduceras. Samtidigt blinkar funk-
tionslampan med orange sken 2 gånger.
nViktig information om den trådlösa
laddaren
lLaddning kan inte genomföras om
den elektroniska nyckeln inte kan kän-
nas av i bilen. Om en dörr öppnas och
stängs kan laddningen upphöra tem-
porärt.
lDen trådlösa laddaren och den bärba-
ra enheten blir varmare under laddnin-
gen vilket inte är en funktionsstörning.
Om en bärbar enhet blir varm under
laddning kan laddningen avstanna på
grund av skyddsfunktionen i den bär-
bara enheten. Fortsätt i så fall ladd-
ningen när temperaturen i den bärba-
ra enheten sjunker.
nDriftsljud
När strömtillförseln startar hörs ett ljud
när laddaren söker efter den bärbara
enheten, vilket inte är en funktionsstör-
ning.
Trolig orsakÅtgärd
Ett främmande fö-
remål finns mellan
den bärbara enhe-
ten och laddnings-
ytan.Avlägsna det främ-
mande föremålet
från mellan den
bärbara enheten
och laddningsytan.
Den bärbara enhe-
ten är osynkronise-
rad på grund av att
enheten rubbas
från mitten av
laddningsytan.
Placera den bär-
bara enheten nära
mitten på ladd-
ningsytan.
Trolig orsakÅtgärd
Höjd temperatur i
den trådlösa lad-
daren.Upphör omedel-
bart med laddnin-
gen och börja på
nytt efter en stund.
OM42B46SE.book Page 350 Monday, December 17, 2018 12:29 PM
