TOYOTA RAV4 2018 Bruksanvisningar (in Swedish)

381
6
6-3. Arbeten du kan göra själv
Underhåll och skötsel
Se till att lufttrycket i däcken justeras till
specificerat lufttryck för kalla däck.
Däcktryckvarningssyst
emet kommer att
baseras på det värdet.
3 Tryck startknappen till tänd-
ningsläge.
4 Tryck på knapparna eller
på ratten och välj .
5 Tryck på eller på ratten,
välj ”Fordonsanpassning”, och
tryck sedan på .
6 Tryck på eller på ratten,
välj ”TPWS” och tryck sedan på
.
7 Tryck på eller på ratten,
välj ”Ställ in tryck”. Håll sedan
intryckt.
”Däcktrycksystemet ställs in” visas på
informationsdisplayen och tryckvar-
ningslampan blinkar långsamt tre gång-
e r.
När meddelandet försvinner är nollställ-
ningen avslutad.
nVid nollställning
Se till att nollställning utförs efter att
däcktrycket har justerats.
Kontrollera också att däcken är kalla
innan nollställningen utförs eller
däcktrycket justeras.
nUtföra nollställning
lOm du har oavsiktligt tryckt startknap-
pen till avstängt läge under nollställ-
ningen inte nollställningen påbörjas
på nytt eftersom nollställningen åters-
tartas automatiskt när startknappen
nästa gång trycks till TÄNDN.PÅ.
lOm du oavsiktligt utför nollställning
när ingen nollställning behövs ska du
justera lufttrycket i däcken till specifi-
cerad nivå när däcken är kalla och ut-
föra nollställning igen.
nOm nollställning av däcktryckvar-
ningssystemet misslyckas
Systemet kan nollställas på några få mi-
nuter. I följande fall har dock inte inställ-
ningarna registrerats och systemet fung-
erar då inte på rätt sätt. Om du, trots
upprepade försök, misslyckas att regist-
rera inställningarna för lufttrycket bör du
låta en auktoriserad Toyota-återförsälja-
re eller Toyota-verkstad, eller annan
verkstad med motsva rande kvalifikatio-
ner och utrustning kontrollera bilen.
lOm tryckvarningslampan inte blinkar
3 gånger när du använder nollställ-
ningsknappen i däcktryckvarningssys-
temet.
lNär du har kört en stund efter det att
nollställningen har avslutats tänds var-
ningslampan i däcktryckvarningssys-
temet efter att ha blinkat i 1 minut.
VARNING
nVid nollställning av däcktryckvar-
ningssystemet
Nollställ inte däcktrycket utan att först
ha justerat lufttrycket till angivet
värde. Annars tänds inte alltid tryck-
varningslampan, äv en om lufttrycket
är lågt, eller den kan tändas när luft-
trycket är normalt.
OM42B46SE.book Page 381 Monday, December 17, 2018 12:29 PM

3826-3. Arbeten du kan göra själv
Varje tryckvarningsventil och sän-
dare är försedda med en unik ID-
kod. Som tillägg till den ID-koder till
däcktryckvarningssystemet som ur-
sprungligen registrerades kan en
andra omgång ID-koder registre-
ras. En andra omgång ID-koder till
däcktryckvarningssystemet kan re-
gistreras av en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer och ut-
rustning. När två omgångar ID-ko-
der har registrerats kan endera ID-
kod väljas.
nEffekter av felaktigt lufttryck
Körning med felaktigt lufttryck i däcken
kan leda till följande:
lFörsämrad bränsleekonomi
lFörsämrad åkkomfort och dålig väg-
hållning
lFörkortad däcklivslängd på grund av
slitage
lReducerad säkerhet
lSkador på kraftöverföringen
Låt en auktoriserad Toyota-återförsälja-
re eller Toyota-verkstad, eller annan
verkstad med motsva rande kvalifikatio-
ner kontrollera däcket om du behöver
fylla på luft ofta i det.
nInstruktioner vid kontroll av luft-
tryck
Observera följande vid kontroll av luft-
trycket i däcken:
lKontrollera alltid lufttrycket när däcken
är kalla.
Du får en korrekt avläsning av kallt
däck efter att bilen har stått parkerad i
minst tre timmar eller inte körts mer än
1,5 km sedan dess.
lAnvänd alltid en tillförlitlig luft-
trycksmätare.
Det är svårt att bedöma om ett däck
har lågt lufttryck bar a genom att titta
på det.
Registrera ID-koderLufttryck i däcken
Håll alltid korrekt lufttryck i
däcken. Lufttrycket bör kont-
rolleras minst en gång i mån-
aden. Toyota rekommenderar
dock att lufttrycket kontroll-
eras varannan vecka.
(  sid. 477)
OM42B46SE.book Page 382 Monday, December 17, 2018 12:29 PM

383
6
6-3. Arbeten du kan göra själv
Underhåll och skötsel

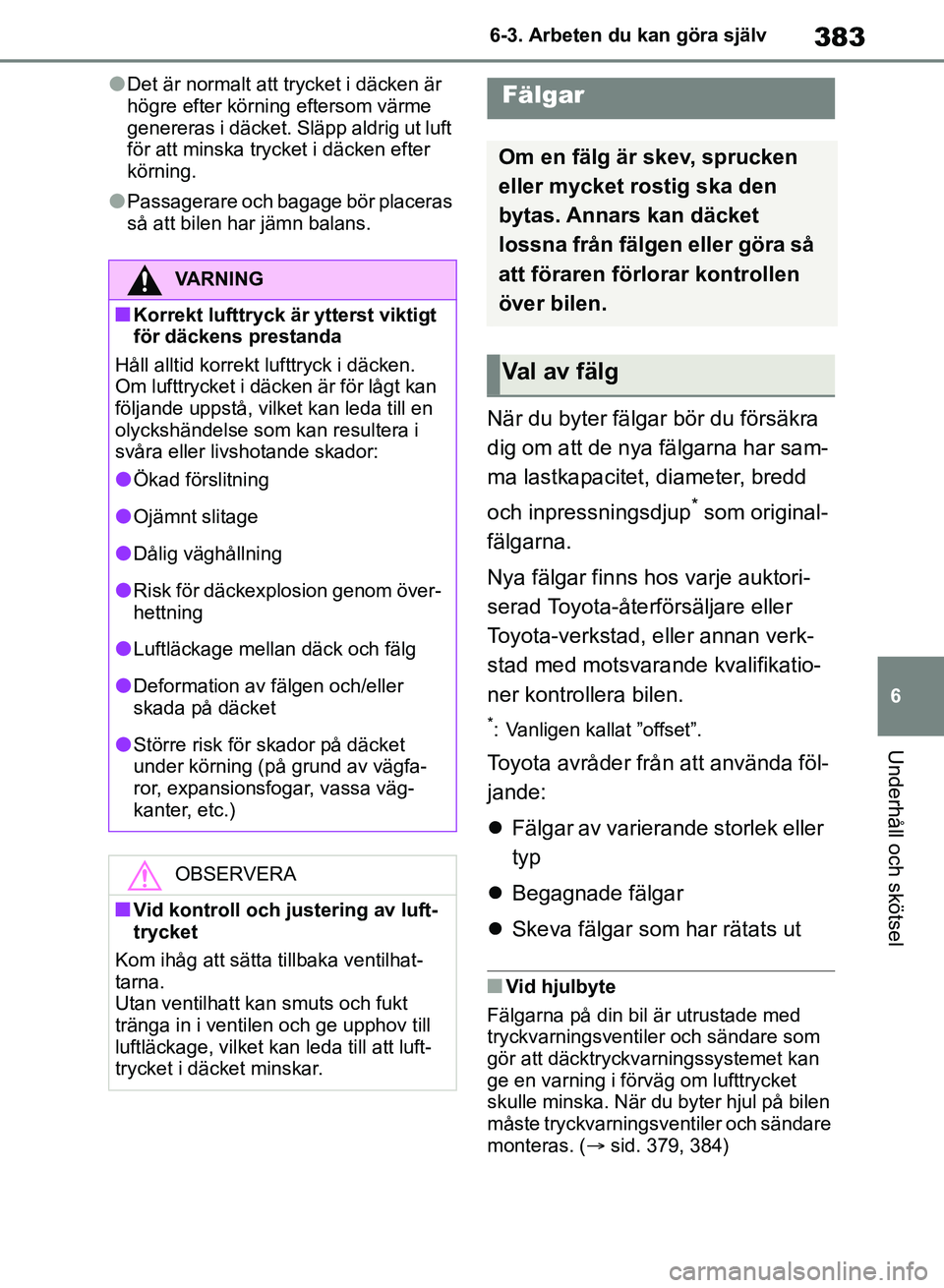

lDet är normalt att trycket i däcken är
högre efter körning eftersom värme
genereras i däcket. Släpp aldrig ut luft
för att minska tr
ycket i däcken efter
körning.
lPassagerare och bagage bör placeras
så att bilen har jämn balans.
När du byter fälgar bör du försäkra
dig om att de nya fälgarna har sam-
ma lastkapacitet, diameter, bredd
och inpressningsdjup
* som original-
fälgarna.
Nya fälgar finns hos varje auktori-
serad Toyota-återförsäljare eller
Toyota-verkstad, e ller annan verk-
stad med motsvarande kvalifikatio-
ner kontrollera bilen.
*: Vanligen kallat ”offset”.
Toyota avråder från att använda föl-
jande:
 Fälgar av varierande storlek eller
typ
 Begagnade fälgar
 Skeva fälgar som har rätats ut
nVid hjulbyte
Fälgarna på din bil är utrustade med
tryckvarningsventiler och sändare som
gör att däcktryckvarn ingssystemet kan
ge en varning i förväg om lufttrycket
skulle minska. När du byter hjul på bilen
måste tryckvarningsv entiler och sändare
monteras. ( sid. 379, 384)
VARNING
nKorrekt lufttryck är ytterst viktigt
för däckens prestanda
Håll alltid korrekt lufttryck i däcken.
Om lufttrycket i däcke n är för lågt kan
följande uppstå, vilket kan leda till en
olyckshändelse som kan resultera i
svåra eller livshotande skador:
lÖkad förslitning
lOjämnt slitage
lDålig väghållning
lRisk för däckexplosion genom över-
hettning
lLuftläckage mellan däck och fälg
lDeformation av fälgen och/eller
skada på däcket
lStörre risk för skador på däcket
under körning (på grund av vägfa-
ror, expansionsfogar, vassa väg-
kanter, etc.)
OBSERVERA
nVid kontroll och justering av luft-
trycket
Kom ihåg att sätta tillbaka ventilhat-
tarna.
Utan ventilhatt kan smuts och fukt
tränga in i ventilen och ge upphov till
luftläckage, vilket kan leda till att luft-
trycket i däcket minskar.
Fälgar
Om en fälg är skev, sprucken
eller mycket rostig ska den
bytas. Annars kan däcket
lossna från fälgen eller göra så
att föraren förlorar kontrollen
över bilen.
Val av fälg
OM42B46SE.book Page 383 Monday, December 17, 2018 12:29 PM

3846-3. Arbeten du kan göra själv
Använd endast Toyota original-
hjulmuttrar och en hylsnyckel
som är avsedd för aluminiumfäl-
g ar.
 Om du har flyttat om hjulen, lagat
ett däck eller bytt fälg, ska du ef-
ter 1 600 kilometers körning
kontrollera att hjulmuttrarna fort-
farande är hårt åtdragna.
VARNING
nVid hjulbyte
lAnvänd aldrig andra fälgar än de
som rekommenderas i instruktions-
boken, eftersom det kan leda till för-
sämrad väghållning.
lMontera aldrig en innerslang i ett
läckande slanglöst däck på en fälg
avsedd för slanglöst däck. Det kan
resultera i en olycka som kan
orsaka svåra eller livshotande
skador.
nMontera hjulmuttrar
lKontrollera att hjulmuttrarna monte-
ras med de avsmalnande ändarna
inåt. Om de monteras med de
avsmalnande ändarna utåt kan fäl-
gen gå sönder och slutligen få hju-
let att falla av under körning, vilket
kan leda till en olycka med svåra
eller livshotande skador som följd.
Avsmalnande del
lAnvänd aldrig olja eller fett på hjul-
skruvar eller hjulmuttrar. Olja och
smörjfett kan göra att hjulmuttrarna
dras åt för hårt vilket kan leda till
skador på bultar eller fälg. Dess-
utom kan oljan eller smörjfettet få
hjulmuttrarna att lossna så att hjulet
faller av och orsakar en olycka med
svåra eller livshot ande skador som
följd. Avlägsna all olja och allt
smörjfett från bultar och hjulmuttrar.
A
nAnvändning av defekta fälgar är
förbjudet
Använd inte spruckna eller skeva fäl-
g ar.
Det kan orsaka läckage i däcket
under körning vilket kan orsaka en
olycka.
OBSERVERA
nByta ut tryckvarningsventiler och
sändare
lEftersom tryckvarningsventilerna
och sändarna kan påverkas vid
däckbyte eller lagning av däck bör
du låta en auktori serad Toyota-åter-
försäljare eller Toyota-verkstad,
eller annan verkstad med motsva-
rande kvalifikationer och utrustning
göra arbetet. Du bör dessutom
köpa tryckvarningsventilerna och
sändarna från en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad eller annan verkstad med
motsvarande kvalifikationer och
utrustning.
lSe till att endast originalfälgar från
Toyota används på din bil.
Tryckvarningsventiler och sändare
kommer inte allt id att fungera
ordentligt tillsammans med fälgar
som inte är originalfälgar.
Råd om aluminiumfälgar
OM42B46SE.book Page 384 Monday, December 17, 2018 12:29 PM

385
6
6-3. Arbeten du kan göra själv
Underhåll och skötsel

Var försiktig så att du inte skadar
aluminiumfälgarna om du monte-
rar snökedjor.
 Balansering av däcken får en-
dast göras med Toyotas ba-
lansvikter eller likvärdiga vikter.
Vikterna ska knackas in med
plast- eller gummiklubba.
1Tryck startknappen till avstängt
läge.
2 Öppna handskfacket och för
bort dämparen.Luftkonditioneringsfilter
För att bevara luftkonditione-
ringens effekt måste luftkondi-
tioneringsfiltret bytas
regelbundet.
Demontering
OM42B46SE.book Page 385 Monday, December 17, 2018 12:29 PM

3866-3. Arbeten du kan göra själv
3Tryck in sidorna i handskfacket
för att lossa haka rna och ta bort
handskfacket. Öppna sedan
långsamt handskfacket helt
medan du stöder det.
4 När handskfacket är helt öppet,
lyft upp det och dra det mot sä-
tet för att loss a handskfackets
botten.
Använd inte alltför mycket kraft om
handskfacket inte lo ssnar när du drar
lätt i det. Dra det istället mot sätet med-
an du justerar höjden på handskfacket
något.
5 Lås upp locket till filtret ( ), dra
ut filterskyddet från hakarna
( ) och ta bort filterskyddet.
6 Ta bort filterhållaren.
7 Ta ut luftkondit ioneringsfiltret
från hållaren och sätt dit ett nytt.
Markeringarna ”- UP” på filtret ska
riktas uppåt.
8 Monteringen görs i omvänd ord-
ningsföljd.
A
B
OM42B46SE.book Page 386 Monday, December 17, 2018 12:29 PM

387
6
6-3. Arbeten du kan göra själv
Underhåll och skötsel
nKontrollintervall
Granska och byt luftkonditioneringsfiltret
enligt bilens serviceschema. Filtret kan
behöva bytas tidigare om bilen används
i dammiga miljöer eller områden med tät
trafik. (Beträffande serviceintervall, se
”Service & Garanti” i bilhandlingarna för
din Toyota.)
nOm luftströmmen från ventilerna
minskar kraftigt
Filtret kan vara igen satt. Kontrollera fil-
tret och byt det vid behov.
OBSERVERA
nNär du använder luftkonditione-
ringen
Kontrollera att det alltid finns ett filter
installerat.
Att använda luftkonditioneringen utan
filter kan skada systemet.
nNär handskfacket ska tas bort
Följ alltid angiven metod för att ta loss
handskfacket ( sid. 385). Om
handskfacket tas bort utan att den
angivna metoden följs kan gångjär-
net skadas.
nUndvika skada på filterlocket
Var noga med att inte använda för
mycket kraft på hakarna när filter-
locket förs ut i pilens riktning för att
lossa fattningen. Hakarna kan annars
skadas.
OM42B46SE.book Page 387 Monday, December 17, 2018 12:29 PM

3886-3. Arbeten du kan göra själv
Avlägsna damm från luftintagsven-
tilen med en dammsugare eller lik-
nande.
Använd bara vakuum för att suga ut
damm och blockeringar. Att försöka blå-
sa ut damm och blockeringar med
tryckluftspistol eller liknande kan trycka
in det i luftintagsventilen. (sid. 390)
Om damm och blockeringar inte
kan avlägsnas helt när skyddet till
luftintagsventilen är monterat ska
du ta bort skyddet och rengöra fil-
tret.
1 Tryck startknappen till avstängt
läge.
2 Ta bort plastniten med en stjärn-
skruvmejsel.
3 Ta bort skyddet till luftintagsven-
tilen.
Dra i skyddet som bilden visar för att
lossa de 8 hakarna med början från ha-
ken i övre högra hörnet och dra skyddet
mot bilens främre del för att ta bort det.
4Ta bort filtret till luftintagsventi-
len.

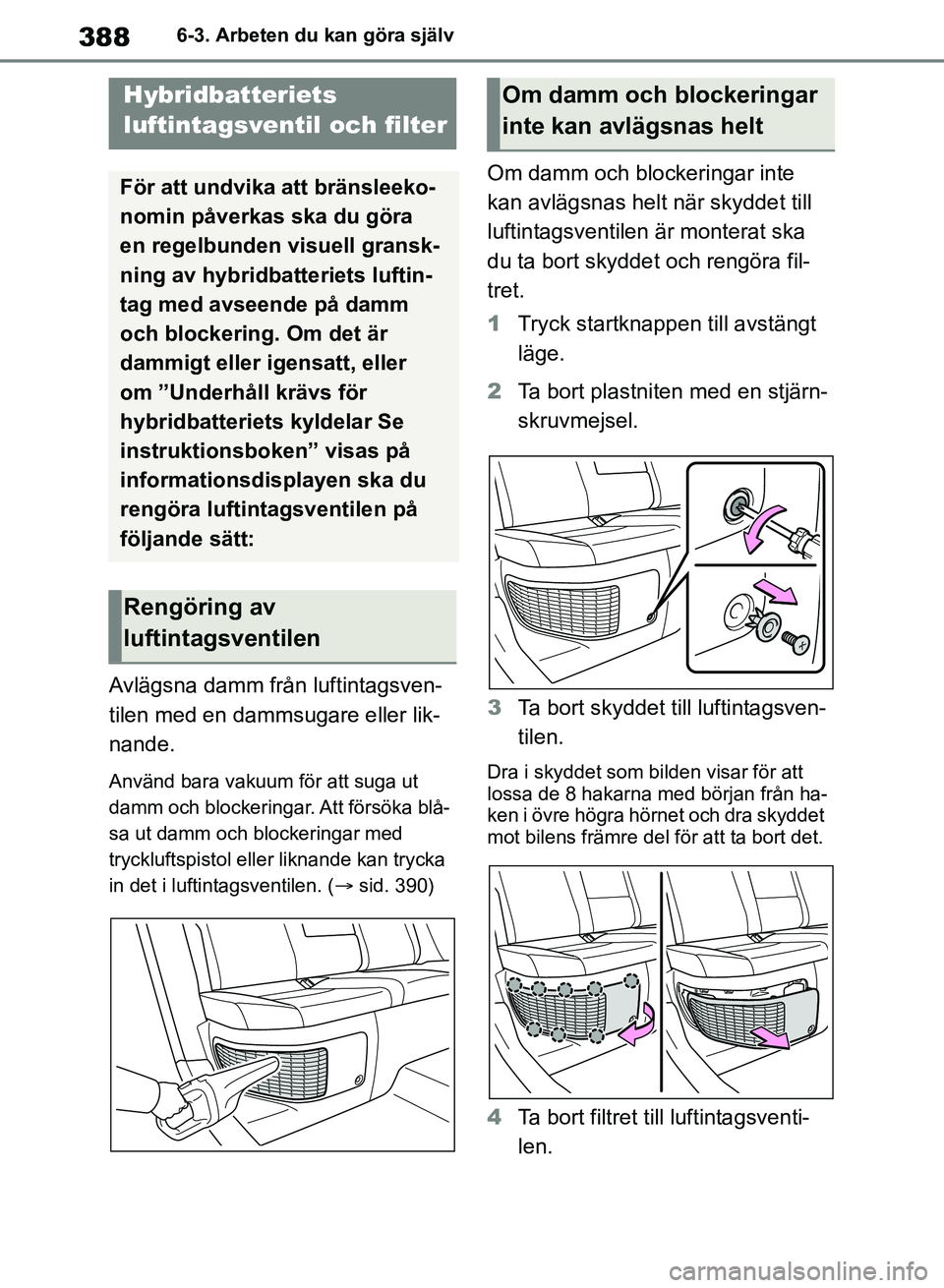

Hybridbatteriets
luftintagsventil och filter
För att undvika att bränsleeko-
nomin påverkas ska du göra
en regelbunden visuell gransk-
ning av hybridbatteriets luftin-
tag med avseende på damm
och blockering. Om det är
dammigt eller igensatt, eller
om ”Underhåll krävs för
hybridbatteriets kyldelar Se
instruktionsboken” visas på
informationsdisplayen ska du
rengöra luftintagsventilen på
följande sätt:
Rengöring av
luftintagsventilen
Om damm och blockeringar
inte kan avlägsnas helt
OM42B46SE.book Page 388 Monday, December 17, 2018 12:29 PM

389
6
6-3. Arbeten du kan göra själv
Underhåll och skötsel
Lossa de sex hakarna för att ta bort fil-
tret från skyddet.
5
Ta bort damm och annat skräp
från filtret med en dammsugare
eller liknande.
Se till att också avlägsna damm och an-
nat som blockerar från insidan av luftin-
tagsventilens skydd.
6Sätt tillbaka plastniten på skyd-
det.
Haka på de sex hakarna för att installe-
ra filtret.
Se till att filtret inte är böjt eller skevt när
det monteras.
7Montera skyddet till luftintags-
ventilen.
För in fliken på skyddet, som bilden vi-
sar, tryck på skyddet för att haka på de
8 hakarna.
8Sätt dit plastniten med en stjärn-
skruvmejsel.
nRegelbundet underhåll av luftintag-
sventilen behövs när
I vissa situationer, som när bilen ofta an-
vänds, eller i tät trafik eller dammiga om-
råden kan luftintagsventilen behöva ren-
göras oftare. Beträffande serviceinter-
vall, se ”Service & Garanti” i bilhandling-
arna.
nRengöring av luftintagsventilen
lDamm i luftintagsventilen kan störa
kylningen av hybridbatteriet. Om ladd-
ningen/urladdningen av hybridbatte-
riet blir begränsad kan körsträckan
när bilen körs på elmotorn förkortas
och bränsleförbruk ningen kan öka.
Kontrollera och reng ör luftintagsventi-
len regelbundet.
OM42B46SE.book Page 389 Monday, December 17, 2018 12:29 PM

3906-3. Arbeten du kan göra själv
lFelaktig hantering av skyddet på
luftintagsventilen och filtret kan leda
till att de skadas. Om du har frågor
beträffande rengöring av filtret ska du
kontakta en auktoriserad Toyota-åter-
försäljare eller Toyo ta-verkstad, eller
annan verkstad med motsvarande
kvalifikationer.
nOm ”Underhåll krävs för hybridbat-
teriets kyldelar Se bilens instruk-
tionsbok” visas på informations-
displayen
lOm det här varningsmeddelandet vi-
sas på informationsdisplayen ska
luftintagets skydd tas bort och filtret
rengöras. ( sid. 388)
lNär luftintagsventilen har rengjorts
ska du starta hybridsystemet och
kontrollera att varningsmeddelandet
inte visas längre.
Det kan ta 20 minuter efter att hybrid-
systemet startats tills varningsmedde-
landet försvinner. Om varningsmedde-
landet inte försvinner ska du låta en
auktoriserad Toyota-återförsäljare el-
ler Toyota-verkstad, eller annan verk-
stad med motsvarande kvalifikationer
och utrustning kontrollera bilen.
VARNING
nVid rengöring av luftintagsventi-
len
lAnvänd inte vatten eller annan
vätska för rengöring av luftintags-
ventilen. Om vatten kommer på
hybridbatteriet eller andra kompo-
nenter kan en funktionsstörning
uppstå.
lSe till att trycka startknappen till
avstängt läge och stänga av hybrid-
systemet innan du re ngör luftintags-
ventilen.
nVid borttagning av skyddet till
luftintagsventilen
Rör inte servicepluggen som sitter
nära luftintagsventilen. ( sid. 79)
OBSERVERA
nVid rengöring av luftintagsventi-
len
Använd bara vakuum för att suga ut
damm och blockeringar när du gör
ren luftintagsventilen. Om en tryck-
luftspistol eller liknande används för
att blåsa ut damm och blockeringar
kan dammet eller blockeringarna
tryckas in i luftintagsventilen vilket kan
påverka hybridbatteriets prestanda
och orsaka en funktionsstörning.
nUndvik att systemet skadas
lSe till att inte vatten eller skräp
kommer in i luftintagsventilerna när
skyddet är borttaget.
lHantera det borttagna filtret försik-
tigt så att det inte skadas. Om filtret
är skadat ska det bytas av en auk-
toriserad Toyota-åte rförsäljare eller
Toyota-verkstad, eller annan verk-
stad med motsvarande kvalifikatio-
n e r.
lVar noga med att sätta tillbaka filtret
och ventilen i respektive ursprungs-
lägen efter rengöring.
lMontera inget annat på luftintags-
ventilen än det särskilda filtret för
den här bilen, och använd inte bilen
utan att filtret har monterats.
OM42B46SE.book Page 390 Monday, December 17, 2018 12:29 PM
