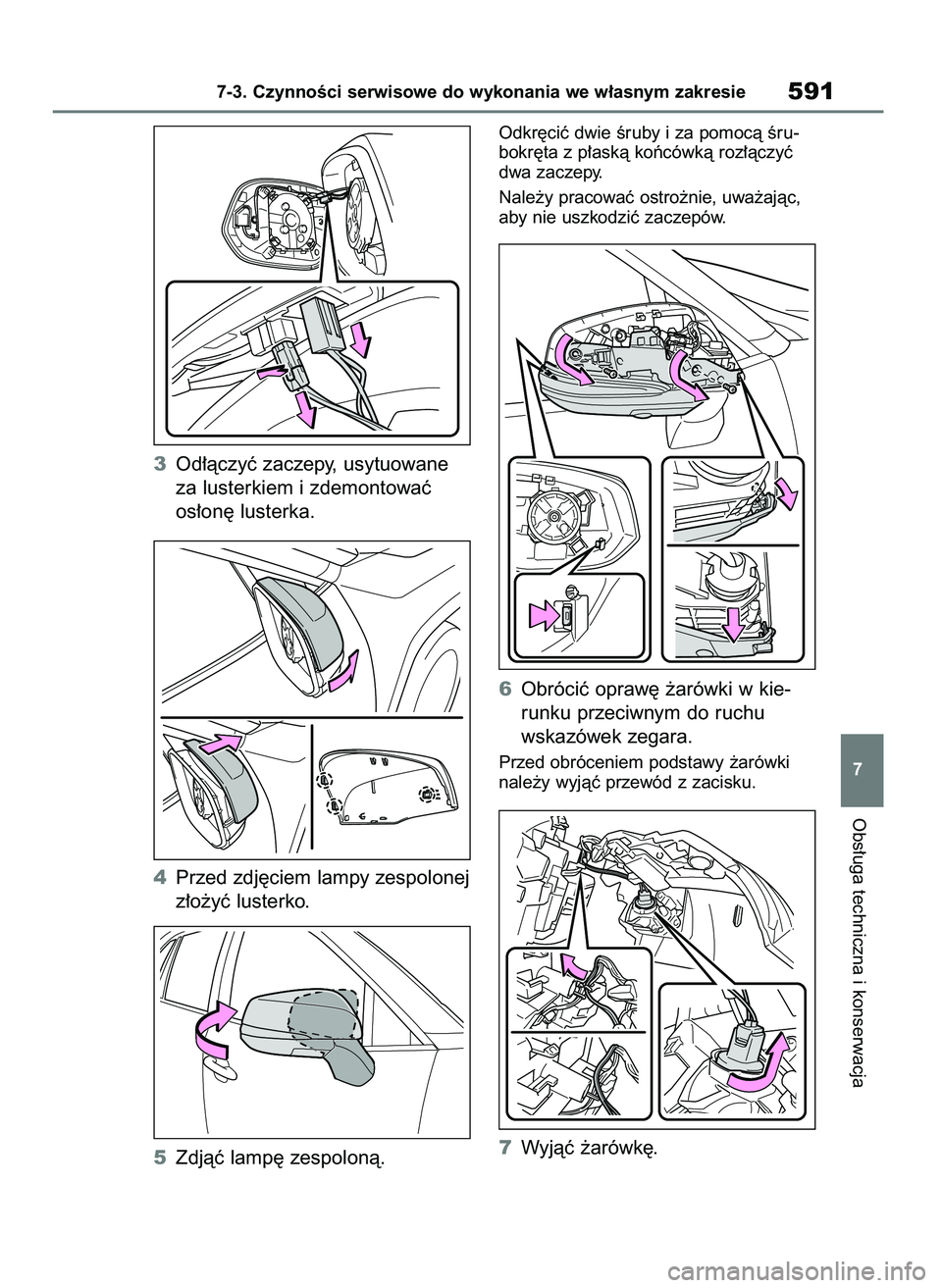

3Od∏àczyç zaczepy, usytuowane
za lusterkiem i zdemontowaç
os∏on´ lusterka.
4Przed zdj´ciem lampy zespolonej
z∏o˝yç lusterko.
5Zdjàç lamp´ zespolonà.
Odkr´ciç dwie Êruby i za pomocà Êru-
bokr´ta z p∏askà koƒcówkà roz∏àczyç
dwa zaczepy.
Nale˝y pracowaç ostro˝nie, uwa˝ajàc,
aby nie uszkodziç zaczepów.
6Obróciç opraw´ ˝arówki w kie-
runku przeciwnym do ruchu
wskazówek zegara.
Przed obróceniem podstawy ˝arówki
nale˝y wyjàç przewód z zacisku.
7Wyjàç ˝arówk´.
Obs∏uga techniczna i konserwacja
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie591
7
43 RAV4 OM42B34E 19/12/18 12:24 Page 591

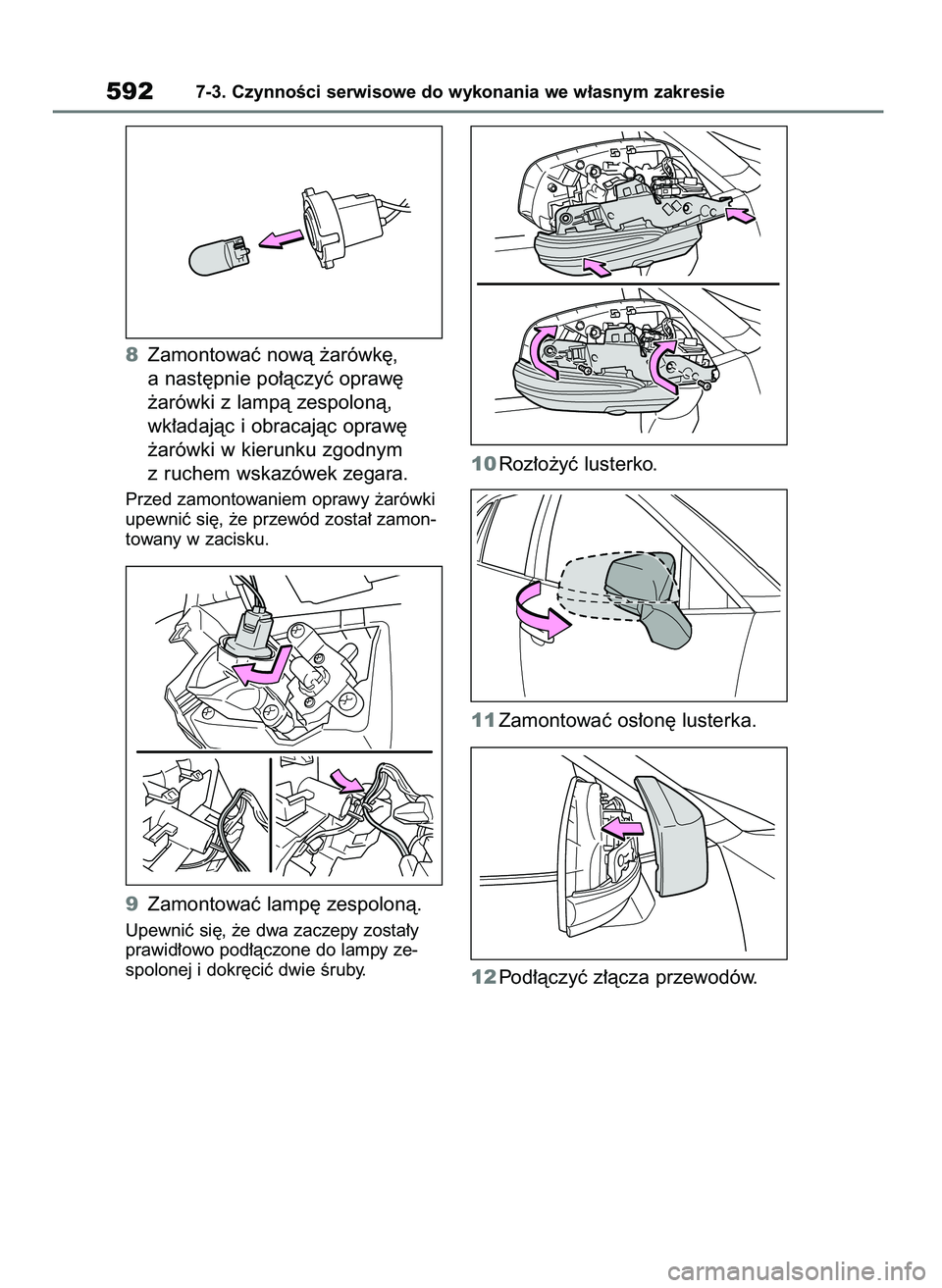

8Zamontowaç nowà ˝arówk´,
a nast´pnie po∏àczyç opraw´
˝arówki z lampà zespolonà,
wk∏adajàc i obracajàc opraw´
˝arówki w kierunku zgodnym
z ruchem wskazówek zegara.
Przed zamontowaniem oprawy ˝arówki
upewniç si´, ˝e przewód zosta∏ zamon-
towany w zacisku.
9Zamontowaç lamp´ zespolonà.
Upewniç si´, ˝e dwa zaczepy zosta∏y
prawid∏owo pod∏àczone do lampy ze-
spolonej i dokr´ciç dwie Êruby.
10Roz∏o˝yç lusterko.
11Zamontowaç os∏on´ lusterka.
12Pod∏àczyç z∏àcza przewodów.
5927-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
43 RAV4 OM42B34E 19/12/18 12:24 Page 592

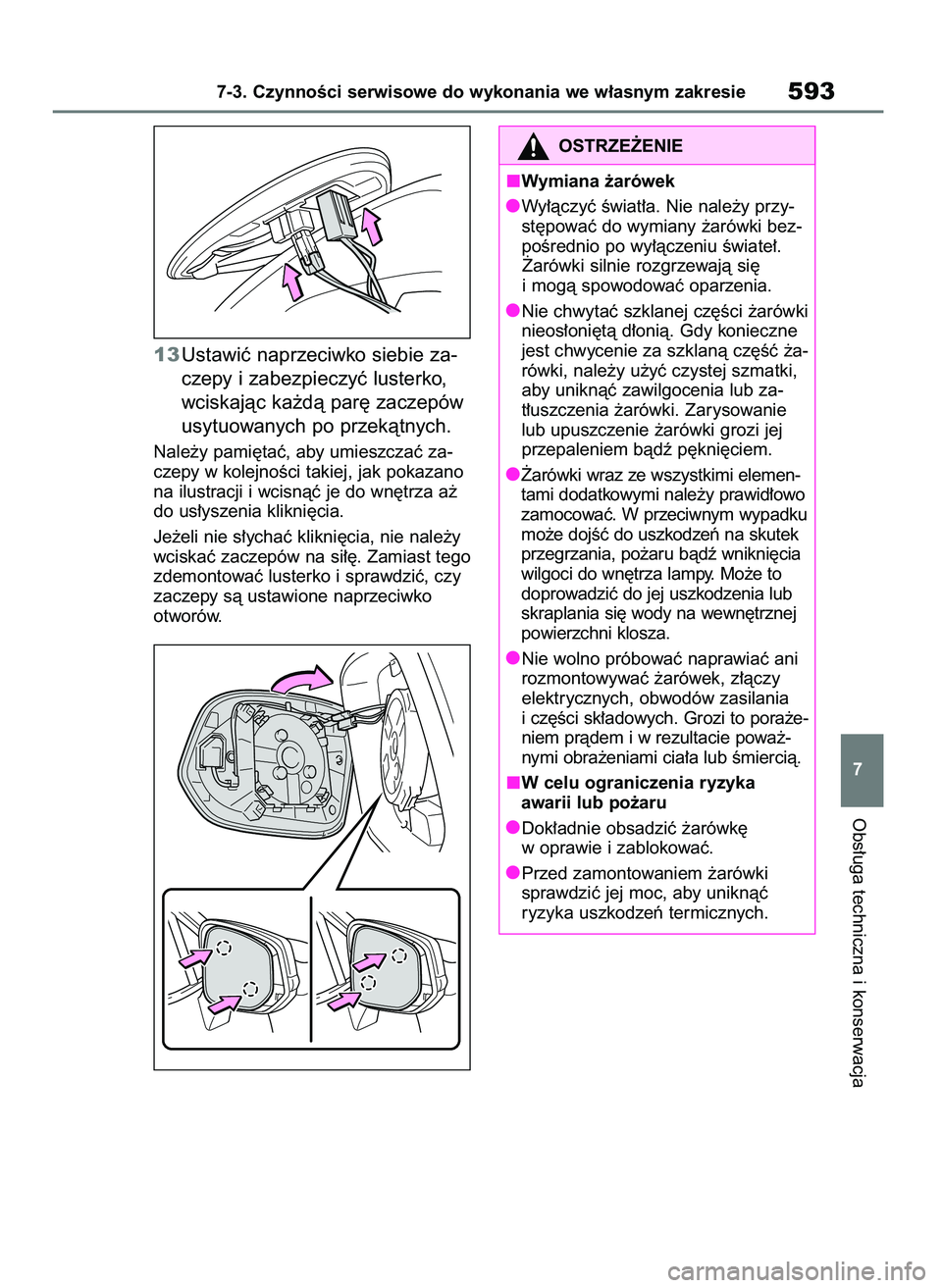

13Ustawiç naprzeciwko siebie za-
czepy i zabezpieczyç lusterko,
wciskajàc ka˝dà par´ zaczepów
usytuowanych po przekàtnych.
Nale˝y pami´taç, aby umieszczaç za-
czepy w kolejnoÊci takiej, jak pokazano
na ilustracji i wcisnàç je do wn´trza a˝
do us∏yszenia klikni´cia.
Je˝eli nie s∏ychaç klikni´cia, nie nale˝y
wciskaç zaczepów na si∏´. Zamiast tego
zdemontowaç lusterko i sprawdziç, czy
zaczepy sà ustawione naprzeciwko
otworów.
Obs∏uga techniczna i konserwacja
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie593
7
OSTRZE˚ENIE
Wymiana ˝arówek
Wy∏àczyç Êwiat∏a. Nie nale˝y przy-
st´powaç do wymiany ˝arówki bez-
poÊrednio po wy∏àczeniu Êwiate∏.
˚arówki silnie rozgrzewajà si´
i mogà spowodowaç oparzenia.
Nie chwytaç szklanej cz´Êci ˝arówki
nieos∏oni´tà d∏onià. Gdy konieczne
jest chwycenie za szklanà cz´Êç ˝a-
rówki, nale˝y u˝yç czystej szmatki,
aby uniknàç zawilgocenia lub za-
t∏uszczenia ˝arówki. Zarysowanie
lub upuszczenie ˝arówki grozi jej
przepaleniem bàdê p´kni´ciem.
˚arówki wraz ze wszystkimi elemen-
tami dodatkowymi nale˝y prawid∏owo
zamocowaç. W przeciwnym wypadku
mo˝e dojÊç do uszkodzeƒ na skutek
przegrzania, po˝aru bàdê wnikni´cia
wilgoci do wn´trza lampy. Mo˝e to
doprowadziç do jej uszkodzenia lub
skraplania si´ wody na wewn´trznej
powierzchni klosza.
Nie wolno próbowaç naprawiaç ani
rozmontowywaç ˝arówek, z∏àczy
elektrycznych, obwodów zasilania
i cz´Êci sk∏adowych. Grozi to pora˝e-
niem pràdem i w rezultacie powa˝-
nymi obra˝eniami cia∏a lub Êmiercià.
W celu ograniczenia ryzyka
awarii lub po˝aru
Dok∏adnie obsadziç ˝arówk´
w oprawie i zablokowaç.
Przed zamontowaniem ˝arówki
sprawdziç jej moc, aby uniknàç
ryzyka uszkodzeƒ termicznych.
43 RAV4 OM42B34E 19/12/18 12:24 Page 593

5947-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie

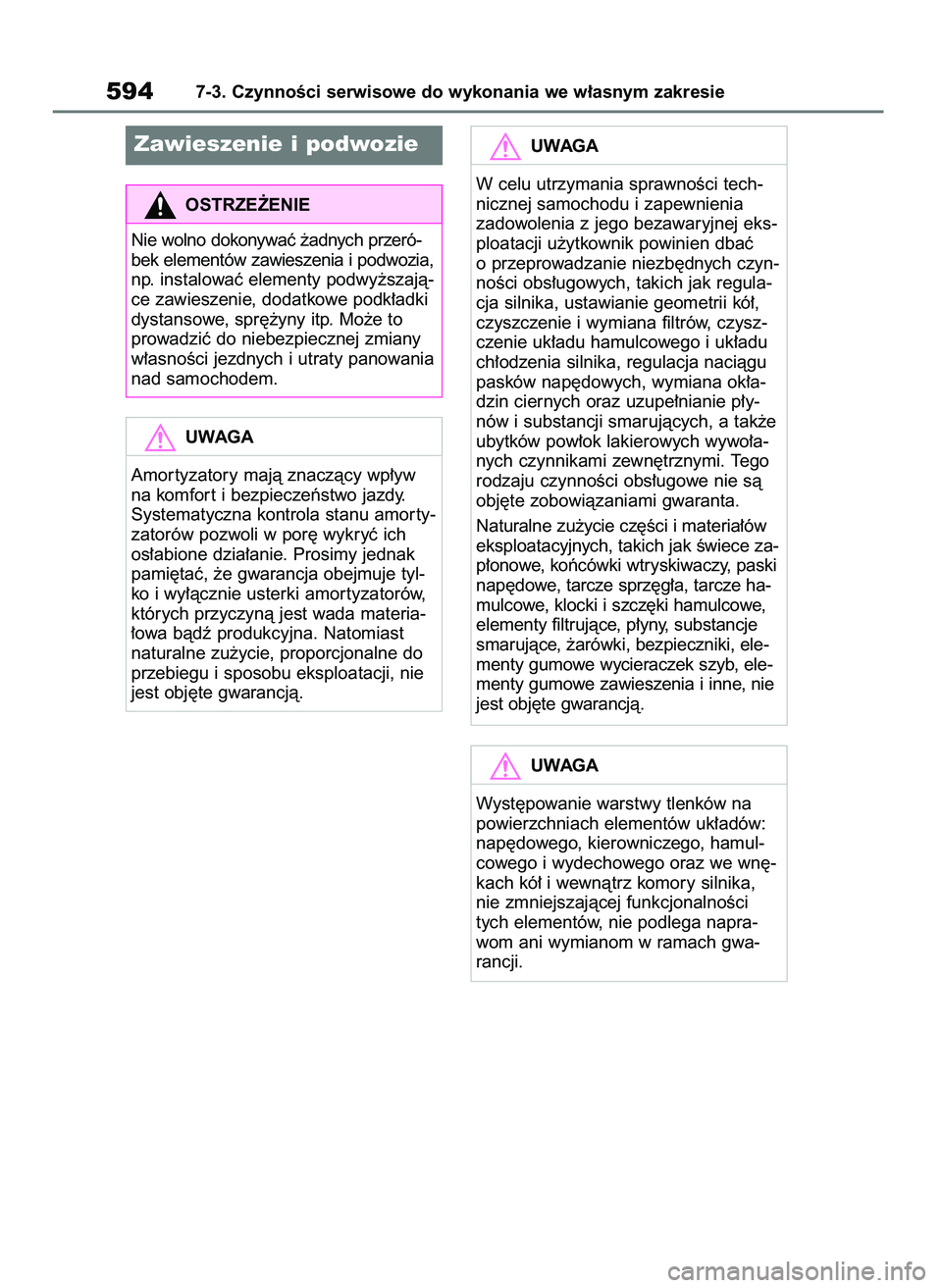

Zawieszenie i podwozie
OSTRZE˚ENIE
Nie wolno dokonywaç ˝adnych przeró-
bek elementów zawieszenia i podwozia,
np. instalowaç elementy podwy˝szajà-
ce zawieszenie, dodatkowe podk∏adki
dystansowe, spr´˝yny itp. Mo˝e to
prowadziç do niebezpiecznej zmiany
w∏asnoÊci jezdnych i utraty panowania
nad samochodem.
UWAGA
Amor tyzatory majà znaczàcy wp∏yw
na komfor t i bezpieczeƒstwo jazdy.
Systematyczna kontrola stanu amor ty-
zatorów pozwoli w por´ wykryç ich
os∏abione dzia∏anie. Prosimy jednak
pami´taç, ˝e gwarancja obejmuje tyl-
ko i wy∏àcznie usterki amor tyzatorów,
których przyczynà jest wada materia-
∏owa bàdê produkcyjna. Natomiast
naturalne zu˝ycie, proporcjonalne do
przebiegu i sposobu eksploatacji, nie
jest obj´te gwarancjà.
UWAGA
Wyst´powanie warstwy tlenków na
powierzchniach elementów uk∏adów:
nap´dowego, kierowniczego, hamul-
cowego i wydechowego oraz we wn´-
kach kó∏ i wewnàtrz komory silnika,
nie zmniejszajàcej funkcjonalnoÊci
tych elementów, nie podlega napra-
wom ani wymianom w ramach gwa-
rancji.
UWAGA
W celu utrzymania sprawnoÊci tech-
nicznej samochodu i zapewnienia
zadowolenia z jego bezawaryjnej eks-
ploatacji u˝ytkownik powinien dbaç
o przeprowadzanie niezb´dnych czyn-
noÊci obs∏ugowych, takich jak regula-
cja silnika, ustawianie geometrii kó∏,
czyszczenie i wymiana filtrów, czysz-
czenie uk∏adu hamulcowego i uk∏adu
ch∏odzenia silnika, regulacja naciàgu
pasków nap´dowych, wymiana ok∏a-
dzin ciernych oraz uzupe∏nianie p∏y-
nów i substancji smarujàcych, a tak˝e
ubytków pow∏ok lakierowych wywo∏a-
nych czynnikami zewn´trznymi. Tego
rodzaju czynnoÊci obs∏ugowe nie sà
obj´te zobowiàzaniami gwaranta.
Naturalne zu˝ycie cz´Êci i materia∏ów
eksploatacyjnych, takich jak Êwiece za-
p∏onowe, koƒcówki wtryskiwaczy, paski
nap´dowe, tarcze sprz´g∏a, tarcze ha-
mulcowe, klocki i szcz´ki hamulcowe,
elementy filtrujàce, p∏yny, substancje
smarujàce, ˝arówki, bezpieczniki, ele-
menty gumowe wycieraczek szyb, ele-
menty gumowe zawieszenia i inne, nie
jest obj´te gwarancjà.
43 RAV4 OM42B34E 19/12/18 12:24 Page 594

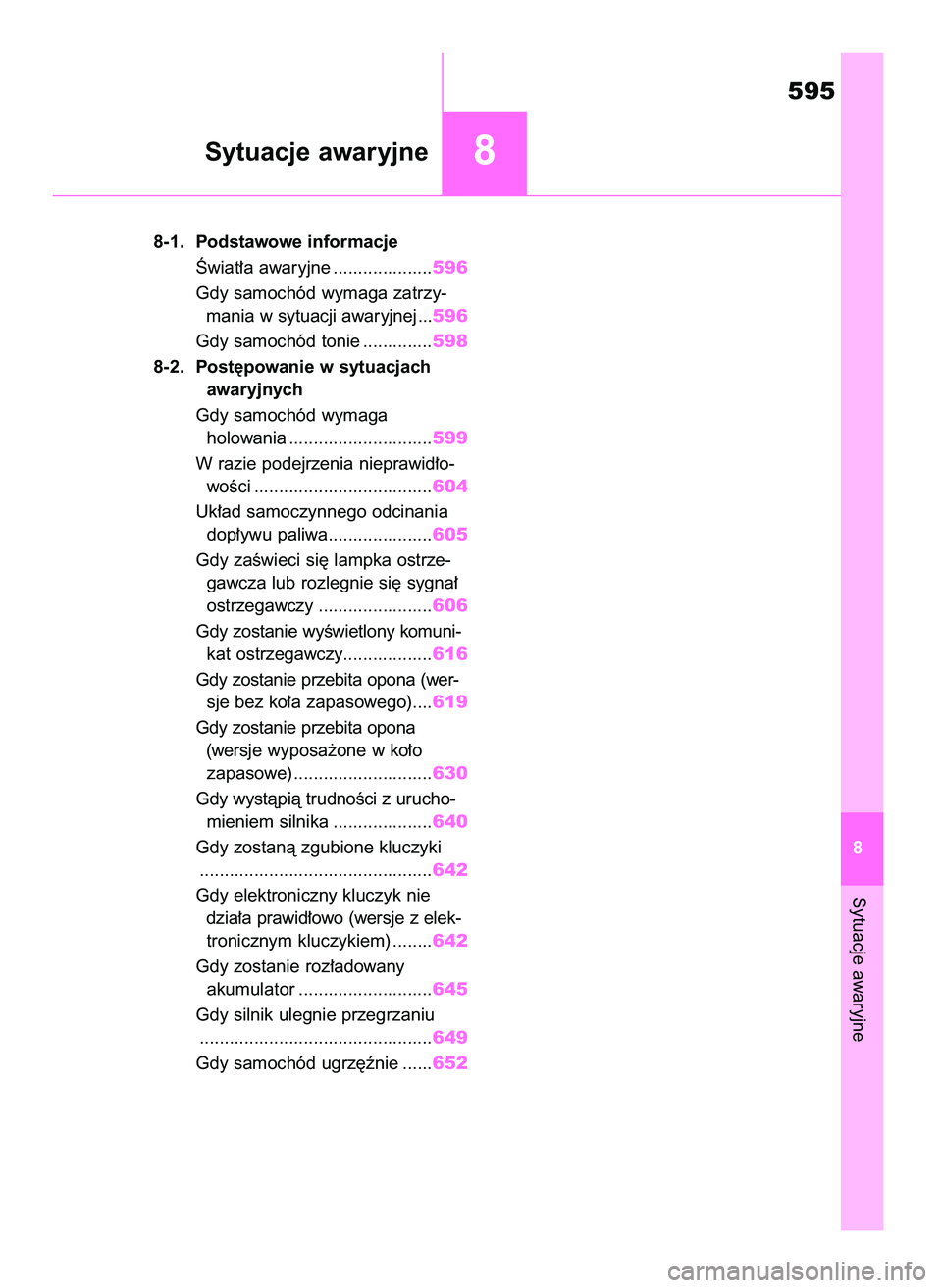

8-1. Podstawowe informacje
Âwiat∏a awaryjne ....................596
Gdy samochód wymaga zatrzy-
mania w sytuacji awaryjnej ...596
Gdy samochód tonie ..............598
8-2. Post´powanie w sytuacjach
awaryjnych
Gdy samochód wymaga
holowania .............................599
W razie podejrzenia nieprawid∏o-
woÊci ....................................604
Uk∏ad samoczynnego odcinania
dop∏ywu paliwa.....................605
Gdy zaÊwieci si´ lampka ostrze-
gawcza lub rozlegnie si´ sygna∏
ostrzegawczy .......................606
Gdy zostanie wyÊwietlony komuni-
kat ostrzegawczy..................616
Gdy zostanie przebita opona (wer-
sje bez ko∏a zapasowego)....619
Gdy zostanie przebita opona
(wersje wyposa˝one w ko∏o
zapasowe) ............................630
Gdy wystàpià trudnoÊci z urucho-
mieniem silnika ....................640
Gdy zostanà zgubione kluczyki
...............................................642
Gdy elektroniczny kluczyk nie
dzia∏a prawid∏owo (wersje z elek-
tronicznym kluczykiem) ........642
Gdy zostanie roz∏adowany
akumulator ...........................645
Gdy silnik ulegnie przegrzaniu
...............................................649
Gdy samochód ugrz´ênie ......652
8Sytuacje awaryjne
Sytuacje awaryjne
595
8
43 RAV4 OM42B34E 19/12/18 12:24 Page 595

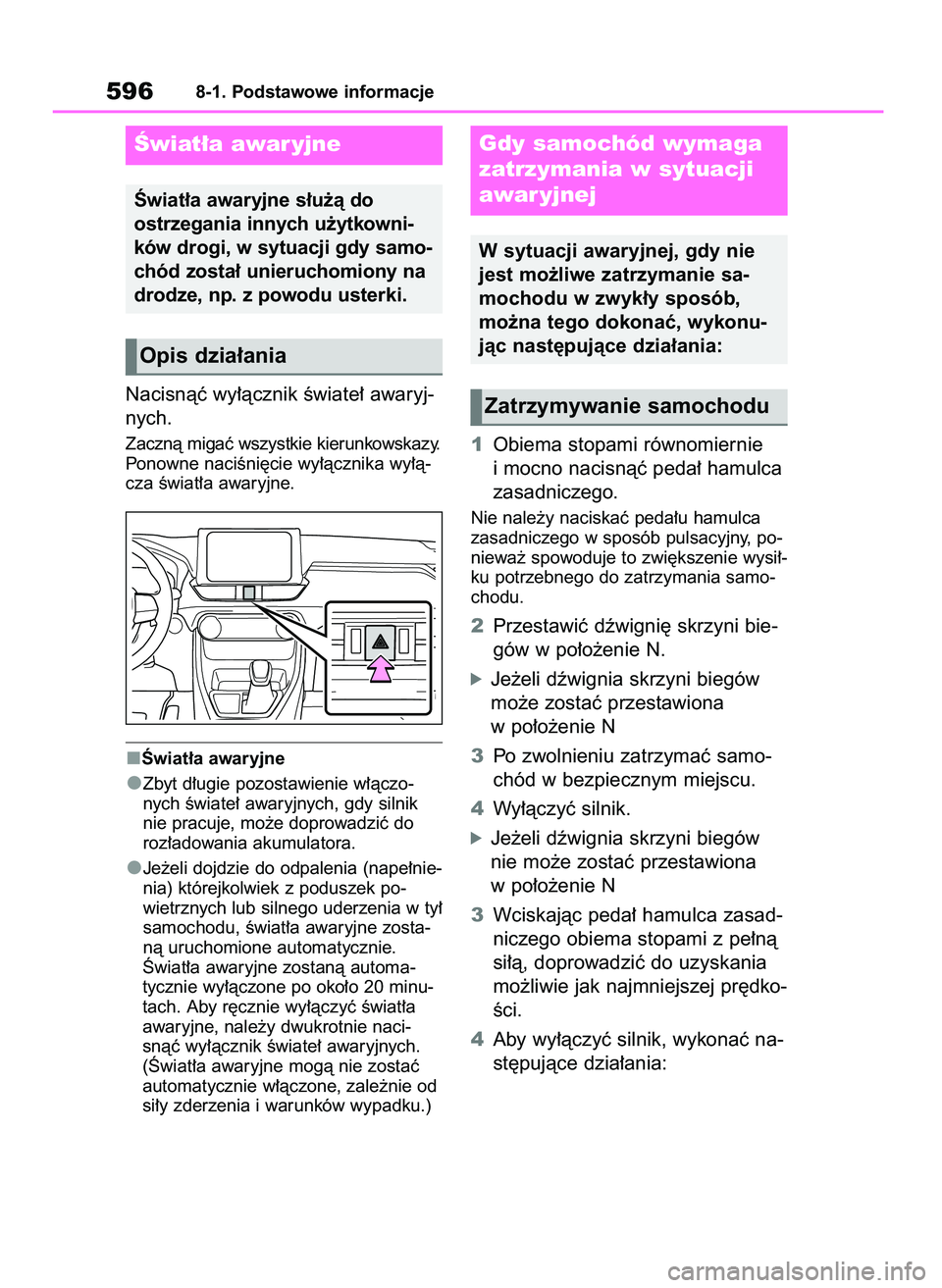

Nacisnàç wy∏àcznik Êwiate∏ awaryj-
nych.
Zacznà migaç wszystkie kierunkowskazy.
Ponowne naciÊni´cie wy∏àcznika wy∏à-
cza Êwiat∏a awaryjne.
Âwiat∏a awaryjne
Zbyt d∏ugie pozostawienie w∏àczo-
nych Êwiate∏ awaryjnych, gdy silnik
nie pracuje, mo˝e doprowadziç do
roz∏adowania akumulatora.
Je˝eli dojdzie do odpalenia (nape∏nie-
nia) którejkolwiek z poduszek po-
wietrznych lub silnego uderzenia w ty∏
samochodu, Êwiat∏a awaryjne zosta-
nà uruchomione automatycznie.
Âwiat∏a awaryjne zostanà automa-
tycznie wy∏àczone po oko∏o 20 minu-
tach. Aby r´cznie wy∏àczyç Êwiat∏a
awaryjne, nale˝y dwukrotnie naci-
snàç wy∏àcznik Êwiate∏ awaryjnych.
(Âwiat∏a awaryjne mogà nie zostaç
automatycznie w∏àczone, zale˝nie od
si∏y zderzenia i warunków wypadku.)1Obiema stopami równomiernie
i mocno nacisnàç peda∏ hamulca
zasadniczego.
Nie nale˝y naciskaç peda∏u hamulca
zasadniczego w sposób pulsacyjny, po-
niewa˝ spowoduje to zwi´kszenie wysi∏-
ku potrzebnego do zatrzymania samo-
chodu.
2Przestawiç dêwigni´ skrzyni bie-
gów w po∏o˝enie N.
óJe˝eli dêwignia skrzyni biegów
mo˝e zostaç przestawiona
w po∏o˝enie N
3Po zwolnieniu zatrzymaç samo-
chód w bezpiecznym miejscu.
4Wy∏àczyç silnik.
óJe˝eli dêwignia skrzyni biegów
nie mo˝e zostaç przestawiona
w po∏o˝enie N
3Wciskajàc peda∏ hamulca zasad-
niczego obiema stopami z pe∏nà
si∏à, doprowadziç do uzyskania
mo˝liwie jak najmniejszej pr´dko-
Êci.
4Aby wy∏àczyç silnik, wykonaç na-
st´pujàce dzia∏ania:
5968-1. Podstawowe informacje
Âwiat∏a awar yjneGdy samochód wymaga
zatrzymania w sytuacji
awar yjnej
Âwiat∏a awaryjne s∏u˝à do
ostrzegania innych u˝ytkowni-
ków drogi, w sytuacji gdy samo-
chód zosta∏ unieruchomiony na
drodze, np. z powodu usterki.
W sytuacji awaryjnej, gdy nie
jest mo˝liwe zatrzymanie sa-
mochodu w zwyk∏y sposób,
mo˝na tego dokonaç, wykonu-
jàc nast´pujàce dzia∏ania:
Opis dzia∏ania
Zatrzymywanie samochodu
43 RAV4 OM42B34E 19/12/18 12:24 Page 596

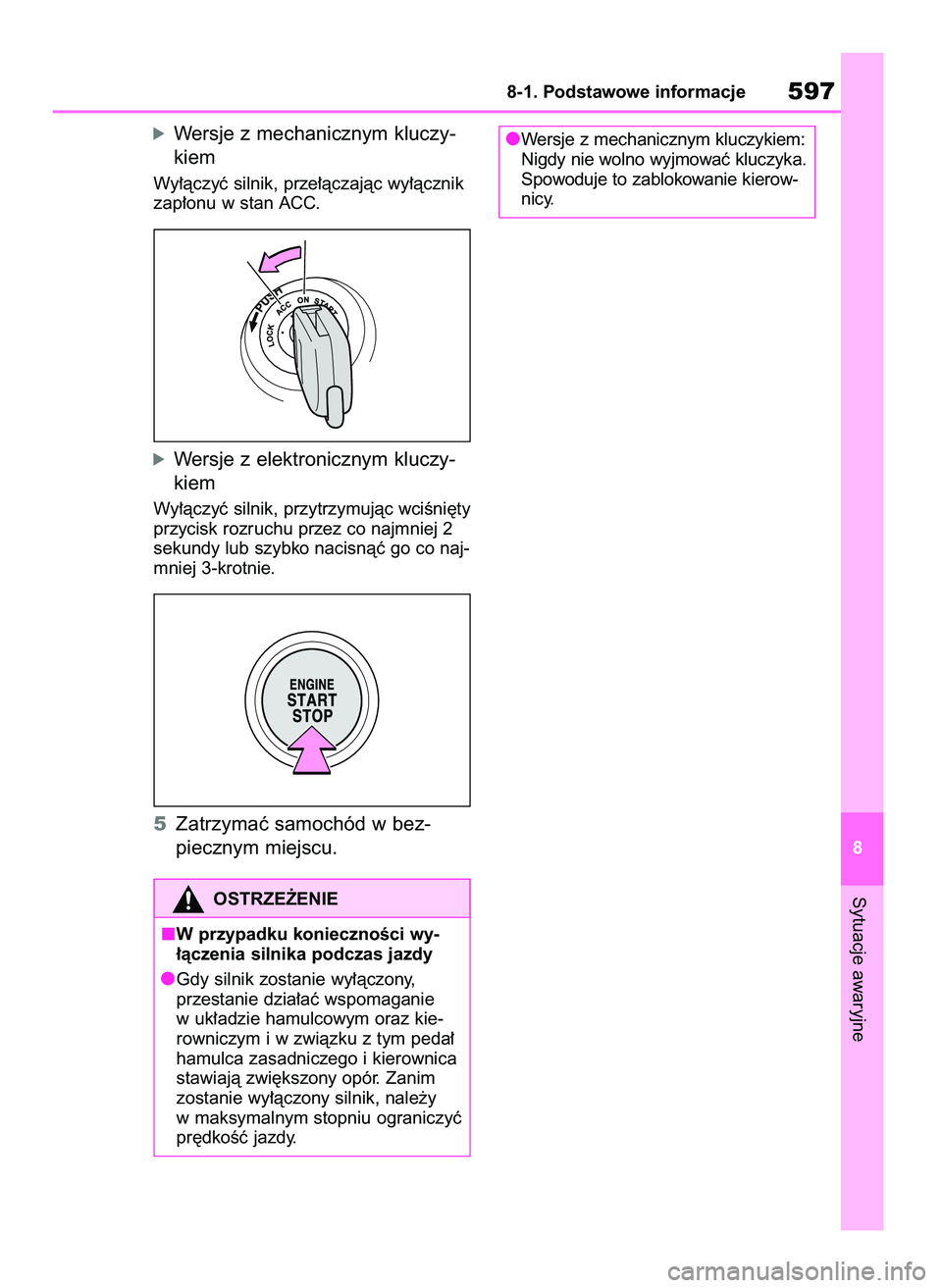

óWersje z mechanicznym kluczy-
kiem
Wy∏àczyç silnik, prze∏àczajàc wy∏àcznik
zap∏onu w stan ACC.
óWersje z elektronicznym kluczy-
kiem
Wy∏àczyç silnik, przytrzymujàc wciÊni´ty
przycisk rozruchu przez co najmniej 2
sekundy lub szybko nacisnàç go co naj-
mniej 3-krotnie.
5Zatrzymaç samochód w bez-
piecznym miejscu.
Sytuacje awaryjne
8-1. Podstawowe informacje597
8
OSTRZE˚ENIE
W przypadku koniecznoÊci wy-
∏àczenia silnika podczas jazdy
Gdy silnik zostanie wy∏àczony,
przestanie dzia∏aç wspomaganie
w uk∏adzie hamulcowym oraz kie-
rowniczym i w zwiàzku z tym peda∏
hamulca zasadniczego i kierownica
stawiajà zwi´kszony opór. Zanim
zostanie wy∏àczony silnik, nale˝y
w maksymalnym stopniu ograniczyç
pr´dkoÊç jazdy.
Wersje z mechanicznym kluczykiem:
Nigdy nie wolno wyjmowaç kluczyka.
Spowoduje to zablokowanie kierow-
nicy.
43 RAV4 OM42B34E 19/12/18 12:24 Page 597

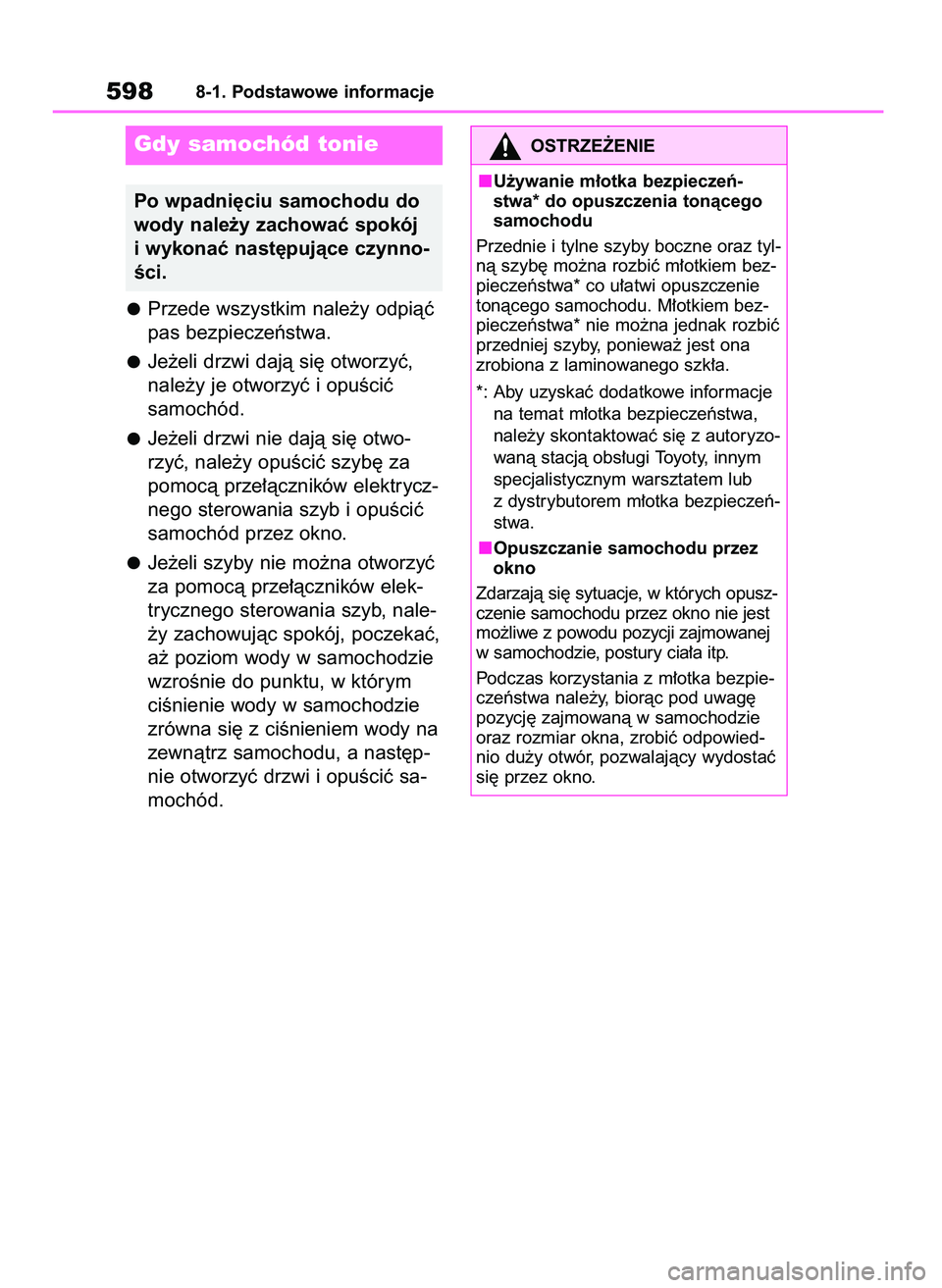

Przede wszystkim nale˝y odpiàç
pas bezpieczeƒstwa.
Je˝eli drzwi dajà si´ otworzyç,
nale˝y je otworzyç i opuÊciç
samochód.
Je˝eli drzwi nie dajà si´ otwo-
rzyç, nale˝y opuÊciç szyb´ za
pomocà prze∏àczników elektrycz-
nego sterowania szyb i opuÊciç
samochód przez okno.
Je˝eli szyby nie mo˝na otworzyç
za pomocà prze∏àczników elek-
trycznego sterowania szyb, nale-
˝y zachowujàc spokój, poczekaç,
a˝ poziom wody w samochodzie
wzroÊnie do punktu, w którym
ciÊnienie wody w samochodzie
zrówna si´ z ciÊnieniem wody na
zewnàtrz samochodu, a nast´p-
nie otworzyç drzwi i opuÊciç sa-
mochód.
5988-1. Podstawowe informacje
Gdy samochód tonie
Po wpadni´ciu samochodu do
wody nale˝y zachowaç spokój
i wykonaç nast´pujàce czynno-
Êci.
OSTRZE˚ENIE
U˝ywanie m∏otka bezpieczeƒ-
stwa* do opuszczenia tonàcego
samochodu
Przednie i tylne szyby boczne oraz tyl-
nà szyb´ mo˝na rozbiç m∏otkiem bez-
pieczeƒstwa* co u∏atwi opuszczenie
tonàcego samochodu. M∏otkiem bez-
pieczeƒstwa* nie mo˝na jednak rozbiç
przedniej szyby, poniewa˝ jest ona
zrobiona z laminowanego szk∏a.
*: Aby uzyskaç dodatkowe informacje
na temat m∏otka bezpieczeƒstwa,
nale˝y skontaktowaç si´ z autoryzo-
wanà stacjà obs∏ugi Toyoty, innym
specjalistycznym warsztatem lub
z dystrybutorem m∏otka bezpieczeƒ-
stwa.
Opuszczanie samochodu przez
okno
Zdarzajà si´ sytuacje, w których opusz-
czenie samochodu przez okno nie jest
mo˝liwe z powodu pozycji zajmowanej
w samochodzie, postury cia∏a itp.
Podczas korzystania z m∏otka bezpie-
czeƒstwa nale˝y, bioràc pod uwag´
pozycj´ zajmowanà w samochodzie
oraz rozmiar okna, zrobiç odpowied-
nio du˝y otwór, pozwalajàcy wydostaç
si´ przez okno.
43 RAV4 OM42B34E 19/12/18 12:24 Page 598

Sytuacje awaryjne
8-2. Post´powanie w sytuacjach awaryjnych599
8
Gdy samochód wymaga
holowania
Je˝eli zajdzie koniecznoÊç holo-
wania tego samochodu, zaleca-
ne jest skorzystanie z us∏ug
autoryzowanej stacji obs∏ugi
Toyoty, innego specjalistycznego
warsztatu lub wykwalifikowanej
pomocy drogowej. Samochód
powinien byç holowany z osià
umieszczonà na platformie lub
na platformie samochodowej.
Podczas holowania nale˝y za-
wsze u˝ywaç ∏aƒcuchów zabez-
pieczajàcych oraz przestrzegaç
wszystkich obowiàzujàcych
przepisów.
Wersje z nap´dem na dwa ko∏a:
Podczas holowania tego samo-
chodu z przednià osià na plat-
formie tylne ko∏a i osie muszà
byç sprawne. (
S. 601)
Je˝eli elementy te sà uszkodzo-
ne, nale˝y u˝yç wózka holowni-
czego lub umieÊciç samochód
na platformie.
Wersje z nap´dem na cztery
ko∏a: Podczas holowania tego
samochodu z osià umieszczo-
nà na platformie nale˝y u˝yç
wózka holowniczego. (
S. 601)
OSTRZE˚ENIE
Nale˝y przestrzegaç poni˝szych Êrod-
ków ostro˝noÊci.
Nieprzestrzeganie ich mo˝e doprowa-
dziç do Êmierci lub powa˝nych obra˝eƒ
cia∏a.
Gdy samochód jest holowany
óWersje z nap´dem na dwa ko∏a:
Nale˝y upewniç si´, ˝e samochód jest
transpor towany z przednimi lub wszyst-
kimi ko∏ami uniesionymi nad powierzch-
ni´ ziemi. Je˝eli samochód holowany
jest z przednimi ko∏ami dotykajàcymi
pod∏o˝a, mo˝e spowodowaç to uszko-
dzenie uk∏adu nap´dowego i powiàza-
nych z nim podzespo∏ów.
óWersje z nap´dem na cztery ko∏a:
Nale˝y upewniç si´, ˝e samochód jest
transpor towany z wszystkimi ko∏ami
uniesionymi nad powierzchni´ ziemi.
Je˝eli samochód holowany jest
z ko∏ami dotykajàcymi pod∏o˝a, mo˝e
spowodowaç to uszkodzenie uk∏adu
nap´dowego i powiàzanych z nim
podzespo∏ów lub samochód mo˝e od-
czepiç si´ od holujàcego go pojazdu.
43 RAV4 OM42B34E 19/12/18 12:24 Page 599

Opisane poni˝ej objawy mogà sy-
gnalizowaç usterk´ skrzyni biegów.
W takiej sytuacji przed przystàpie-
niem do holowania tego samochodu
nale˝y skontaktowaç si´ z autoryzo-
wanà stacjà obs∏ugi Toyoty, innym
specjalistycznym warsztatem lub
wykwalifikowanà pomocà drogowà.
Mimo ˝e silnik jest uruchomiony,
samochód nie mo˝e ruszyç
z miejsca.
Samochód generuje nietypowe
odg∏osy.

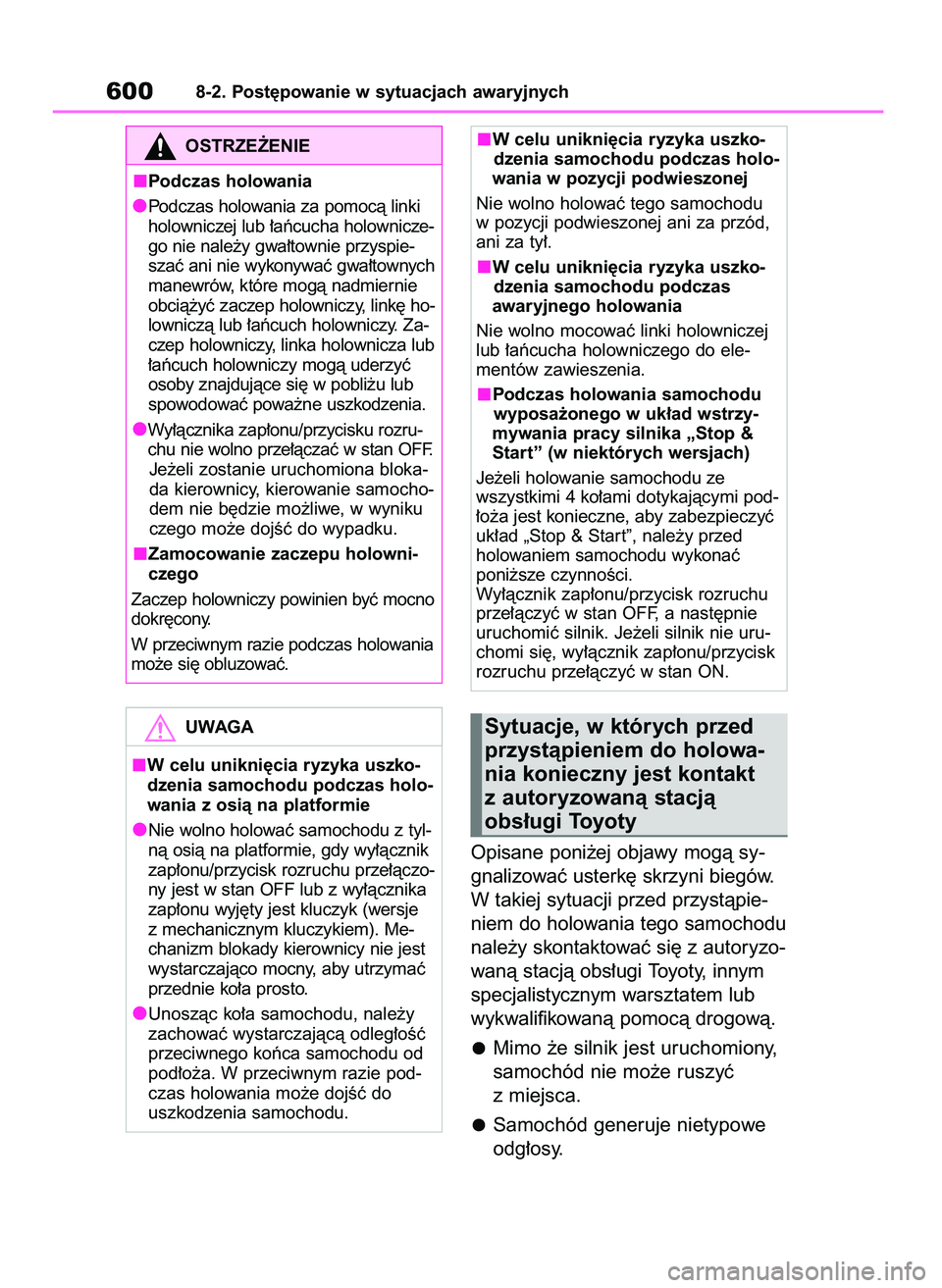

6008-2. Post´powanie w sytuacjach awaryjnych
OSTRZE˚ENIE
Podczas holowania
Podczas holowania za pomocà linki
holowniczej lub ∏aƒcucha holownicze-
go nie nale˝y gwa∏townie przyspie-
szaç ani nie wykonywaç gwa∏townych
manewrów, które mogà nadmiernie
obcià˝yç zaczep holowniczy, link´ ho-
lowniczà lub ∏aƒcuch holowniczy. Za-
czep holowniczy, linka holownicza lub
∏aƒcuch holowniczy mogà uderzyç
osoby znajdujàce si´ w pobli˝u lub
spowodowaç powa˝ne uszkodzenia.
Wy∏àcznika zap∏onu/przycisku rozru-
chu nie wolno prze∏àczaç w stan OFF.
Je˝eli zostanie uruchomiona bloka-
da kierownicy, kierowanie samocho-
dem nie b´dzie mo˝liwe, w wyniku
czego mo˝e dojÊç do wypadku.
Zamocowanie zaczepu holowni-
czego
Zaczep holowniczy powinien byç mocno
dokr´cony.
W przeciwnym razie podczas holowania
mo˝e si´ obluzowaç.
UWAGA
W celu unikni´cia ryzyka uszko-
dzenia samochodu podczas holo-
wania z osià na platformie
Nie wolno holowaç samochodu z tyl-
nà osià na platformie, gdy wy∏àcznik
zap∏onu/przycisk rozruchu prze∏àczo-
ny jest w stan OFF lub z wy∏àcznika
zap∏onu wyj´ty jest kluczyk (wersje
z mechanicznym kluczykiem). Me-
chanizm blokady kierownicy nie jest
wystarczajàco mocny, aby utrzymaç
przednie ko∏a prosto.
Unoszàc ko∏a samochodu, nale˝y
zachowaç wystarczajàcà odleg∏oÊç
przeciwnego koƒca samochodu od
pod∏o˝a. W przeciwnym razie pod-
czas holowania mo˝e dojÊç do
uszkodzenia samochodu.
W celu unikni´cia ryzyka uszko-
dzenia samochodu podczas holo-
wania w pozycji podwieszonej
Nie wolno holowaç tego samochodu
w pozycji podwieszonej ani za przód,
ani za ty∏.
W celu unikni´cia ryzyka uszko-
dzenia samochodu podczas
awaryjnego holowania
Nie wolno mocowaç linki holowniczej
lub ∏aƒcucha holowniczego do ele-
mentów zawieszenia.
Podczas holowania samochodu
wyposa˝onego w uk∏ad wstrzy-
mywania pracy silnika „Stop &
Start” (w niektórych wersjach)
Je˝eli holowanie samochodu ze
wszystkimi 4 ko∏ami dotykajàcymi pod-
∏o˝a jest konieczne, aby zabezpieczyç
uk∏ad „Stop & Star t”, nale˝y przed
holowaniem samochodu wykonaç
poni˝sze czynnoÊci.
Wy∏àcznik zap∏onu/przycisk rozruchu
prze∏àczyç w stan OFF, a nast´pnie
uruchomiç silnik. Je˝eli silnik nie uru-
chomi si´, wy∏àcznik zap∏onu/przycisk
rozruchu prze∏àczyç w stan ON.
Sytuacje, w których przed
przystàpieniem do holowa-
nia konieczny jest kontakt
z autoryzowanà stacjà
obs∏ugi Toyoty
43 RAV4 OM42B34E 19/12/18 12:24 Page 600
