TOYOTA RAV4 2018 Manual del propietario (in Spanish)

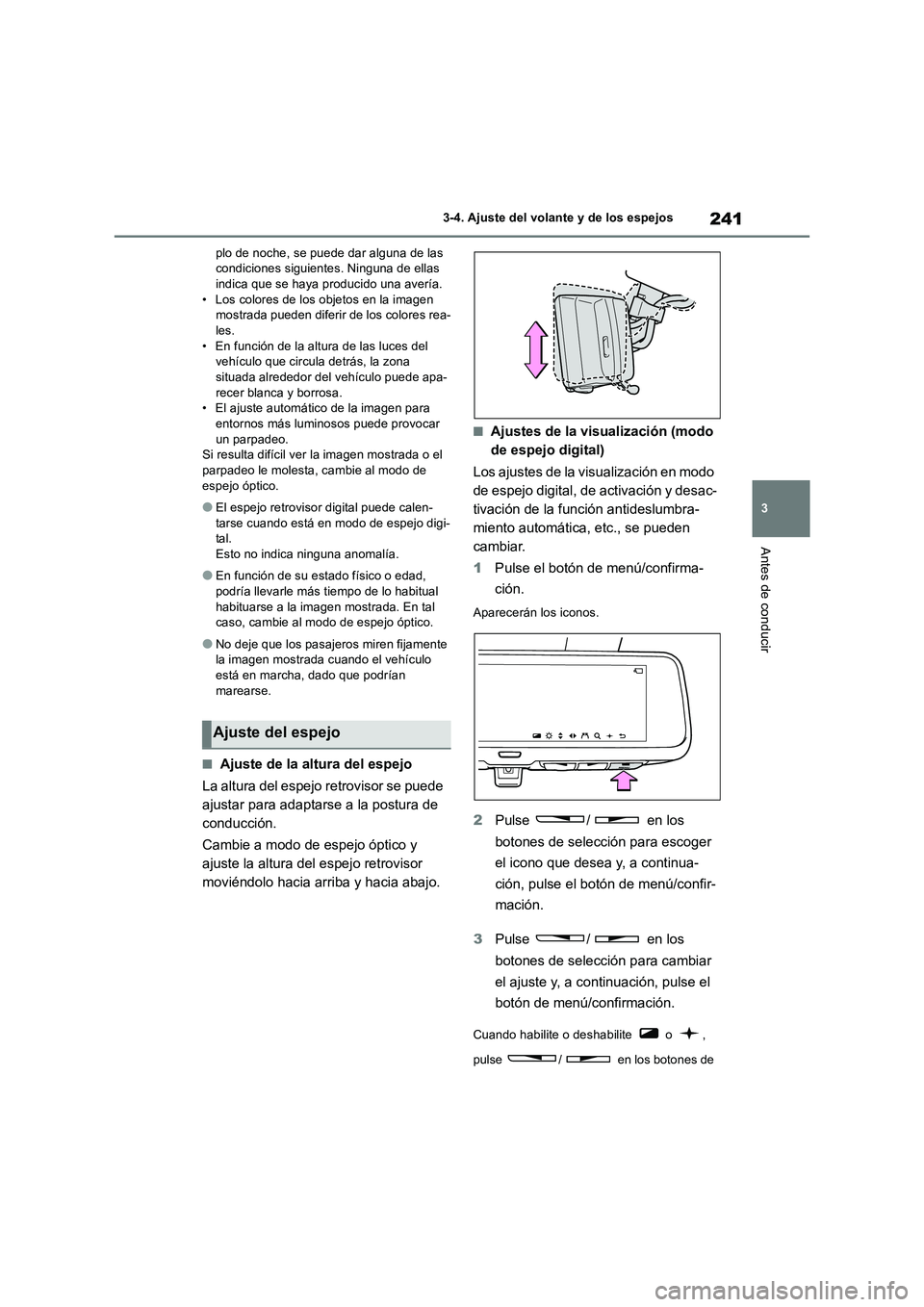

241
3 3-4. Ajuste del volante y de los espejos
Antes de conducir
plo de noche, se puede dar alguna de las
condiciones siguientes. Ninguna de ellas
indica que se haya producido una avería.
• Los colores de los objetos en la imagen
mostrada pueden diferir de los colores rea-
les.
• En función de la altura de las luces del
vehículo que circula detrás, la zona
situada alrededor del vehículo puede apa-
recer blanca y borrosa.
• El ajuste automático de la imagen para
entornos más luminosos puede provocar
un parpadeo.
Si resulta difícil ver la imagen mostrada o el
parpadeo le molesta, cambie al modo de
espejo óptico.
●El espejo retrovisor digital puede calen-
tarse cuando está en modo de espejo digi-
tal.
Esto no indica ninguna anomalía.
●En función de su estado físico o edad,
podría llevarle más tiempo de lo habitual
habituarse a la imagen mostrada. En tal
caso, cambie al modo de espejo óptico.
●No deje que los pasajeros miren fijamente
la imagen mostrada cuando el vehículo
está en marcha, dado que podrían
marearse.
■Ajuste de la altura del espejo
La altura del espejo retrovisor se puede
ajustar para adaptarse a la postura de
conducción.
Cambie a modo de espejo óptico y
ajuste la altura del espejo retrovisor
moviéndolo hacia arriba y hacia abajo.
■Ajustes de la visualización (modo
de espejo digital)
Los ajustes de la visualización en modo
de espejo digital, de activación y desac-
tivación de la función antideslumbra-
miento automática, etc., se pueden
cambiar.
1Pulse el botón de menú/confirma-
ción.
Aparecerán los iconos.
2Pulse / en los
botones de selección para escoger
el icono que desea y, a continua-
ción, pulse el botón de menú/confir-
mación.
3Pulse / en los
botones de selección para cambiar
el ajuste y, a continuación, pulse el
botón de menú/confirmación.
Cuando habilite o deshabilite o ,
pulse / en los botones de
Ajuste del espejo

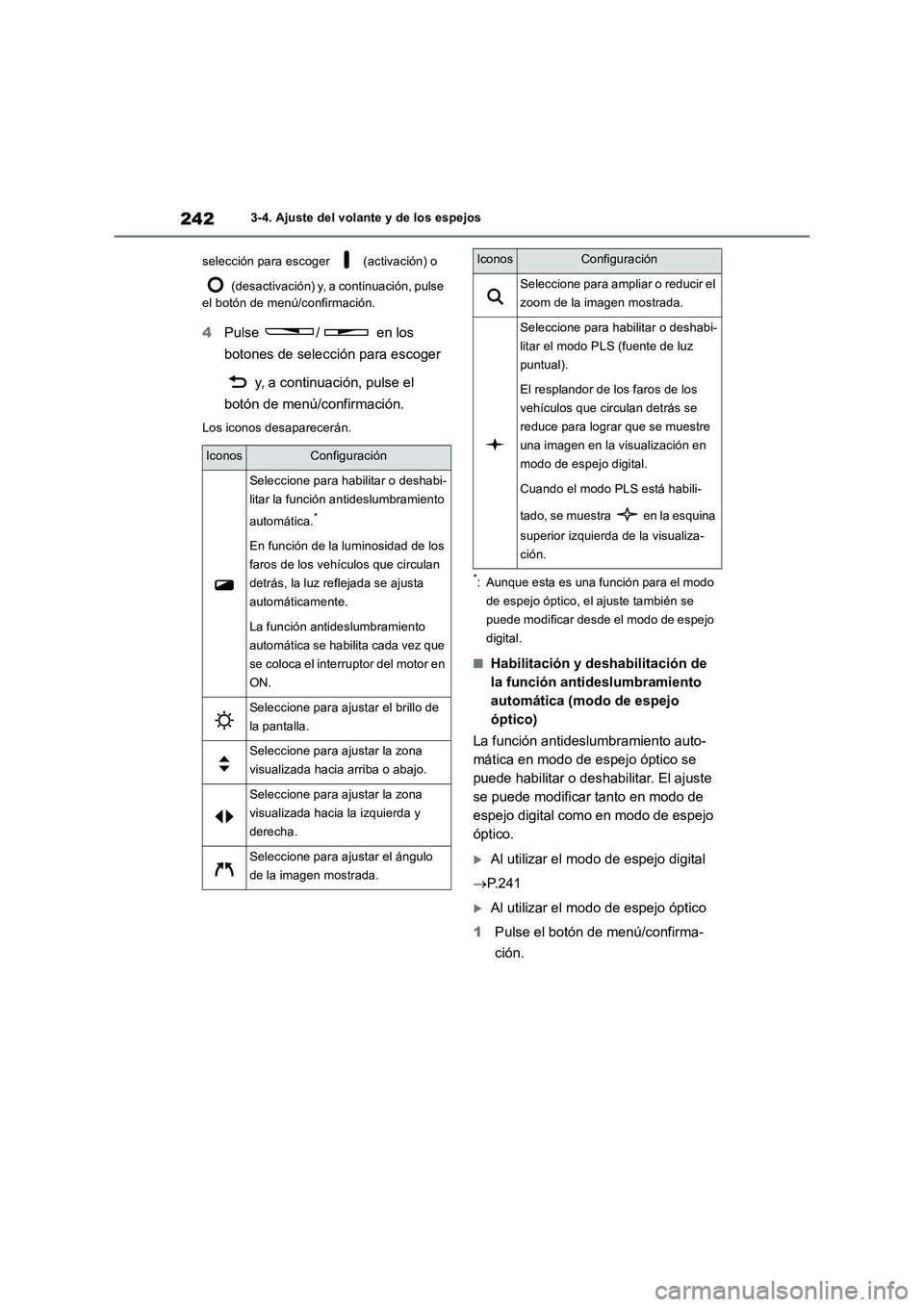

2423-4. Ajuste del volante y de los espejos
selección para escoger (activación) o
(desactivación) y, a continuación, pulse
el botón de menú/confirmación.
4Pulse / en los
botones de selección para escoger
y, a continuación, pulse el
botón de menú/confirmación.
Los iconos desaparecerán.
*: Aunque esta es una función para el modo
de espejo óptico, el ajuste también se
puede modificar desde el modo de espejo
digital.
■Habilitación y deshabilitación de
la función antideslumbramiento
automática (modo de espejo
óptico)
La función antideslumbramiento auto-
mática en modo de espejo óptico se
puede habilitar o deshabilitar. El ajuste
se puede modificar tanto en modo de
espejo digital como en modo de espejo
óptico.
Al utilizar el modo de espejo digital
P. 2 4 1
Al utilizar el modo de espejo óptico
1Pulse el botón de menú/confirma-
ción.
IconosConfiguración
Seleccione para habilitar o deshabi-
litar la función antideslumbramiento
automática.
*
En función de la luminosidad de los
faros de los vehículos que circulan
detrás, la luz reflejada se ajusta
automáticamente.
La función antideslumbramiento
automática se habilita cada vez que
se coloca el interruptor del motor en
ON.
Seleccione para ajustar el brillo de
la pantalla.
Seleccione para ajustar la zona
visualizada hacia arriba o abajo.
Seleccione para ajustar la zona
visualizada hacia la izquierda y
derecha.
Seleccione para ajustar el ángulo
de la imagen mostrada.
Seleccione para ampliar o reducir el
zoom de la imagen mostrada.
Seleccione para habilitar o deshabi-
litar el modo PLS (fuente de luz
puntual).
El resplandor de los faros de los
vehículos que circulan detrás se
reduce para lograr que se muestre
una imagen en la visualización en
modo de espejo digital.
Cuando el modo PLS está habili-
tado, se muestra en la esquina
superior izquierda de la visualiza-
ción.
IconosConfiguración

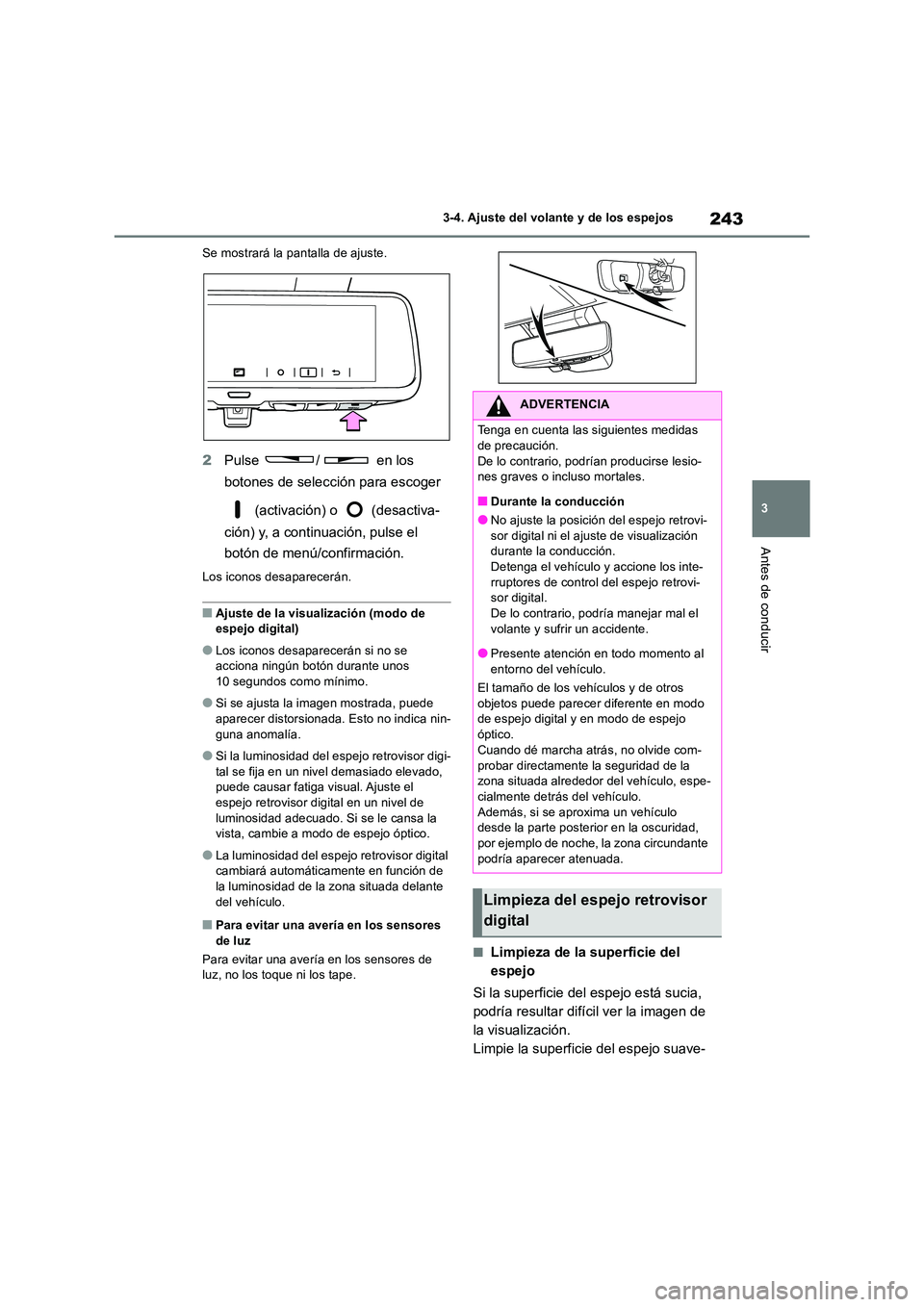

243
3
3-4. Ajuste del volante y de los espejos
Antes de conducir
Se mostrará la pantalla de ajuste.
2 Pulse / en los
botones de selección para escoger
(activación) o (desactiva-
ción) y, a continuación, pulse el
botón de menú/confirmación.
Los iconos desaparecerán.
■Ajuste de la visualización (modo de espejo digital)
●Los iconos desaparecerán si no se acciona ningún botón durante unos 10 segundos como mínimo.
●Si se ajusta la imagen mostrada, puede aparecer distorsionada. Esto no indica nin-
guna anomalía.
●Si la luminosidad del espejo retrovisor digi-
tal se fija en un nivel demasiado elevado, puede causar fatiga visual. Ajuste el espejo retrovisor digital en un nivel de
luminosidad adecuado. Si se le cansa la vista, cambie a modo de espejo óptico.
●La luminosidad del espejo retrovisor digital cambiará automáticamente en función de la luminosidad de la zona situada delante
del vehículo.
■Para evitar una avería en los sensores de luz
Para evitar una avería en los sensores de luz, no los toque ni los tape.
■Limpieza de la superficie del
espejo
Si la superficie del espejo está sucia,
podría resultar difícil ver la imagen de
la visualización.
Limpie la superficie del espejo suave-
ADVERTENCIA
Tenga en cuenta las siguientes medidas
de precaución. De lo contrario, podrían producirse lesio-nes graves o incluso mortales.
■Durante la conducción
●No ajuste la posición del espejo retrovi-sor digital ni el ajuste de visualización durante la conducción.
Detenga el vehículo y accione los inte- rruptores de control del espejo retrovi-sor digital.
De lo contrario, podría manejar mal el volante y sufrir un accidente.
●Presente atención en todo momento al
entorno del vehículo.
El tamaño de los vehículos y de otros objetos puede parecer diferente en modo de espejo digital y en modo de espejo
óptico. Cuando dé marcha atrás, no olvide com-
probar directamente la seguridad de la zona situada alrededor del vehículo, espe-cialmente detrás del vehículo.
Además, si se aproxima un vehículo desde la parte posterior en la oscuridad, por ejemplo de noche, la zona circundante
podría aparecer atenuada.
Limpieza del espejo retrovisor
digital

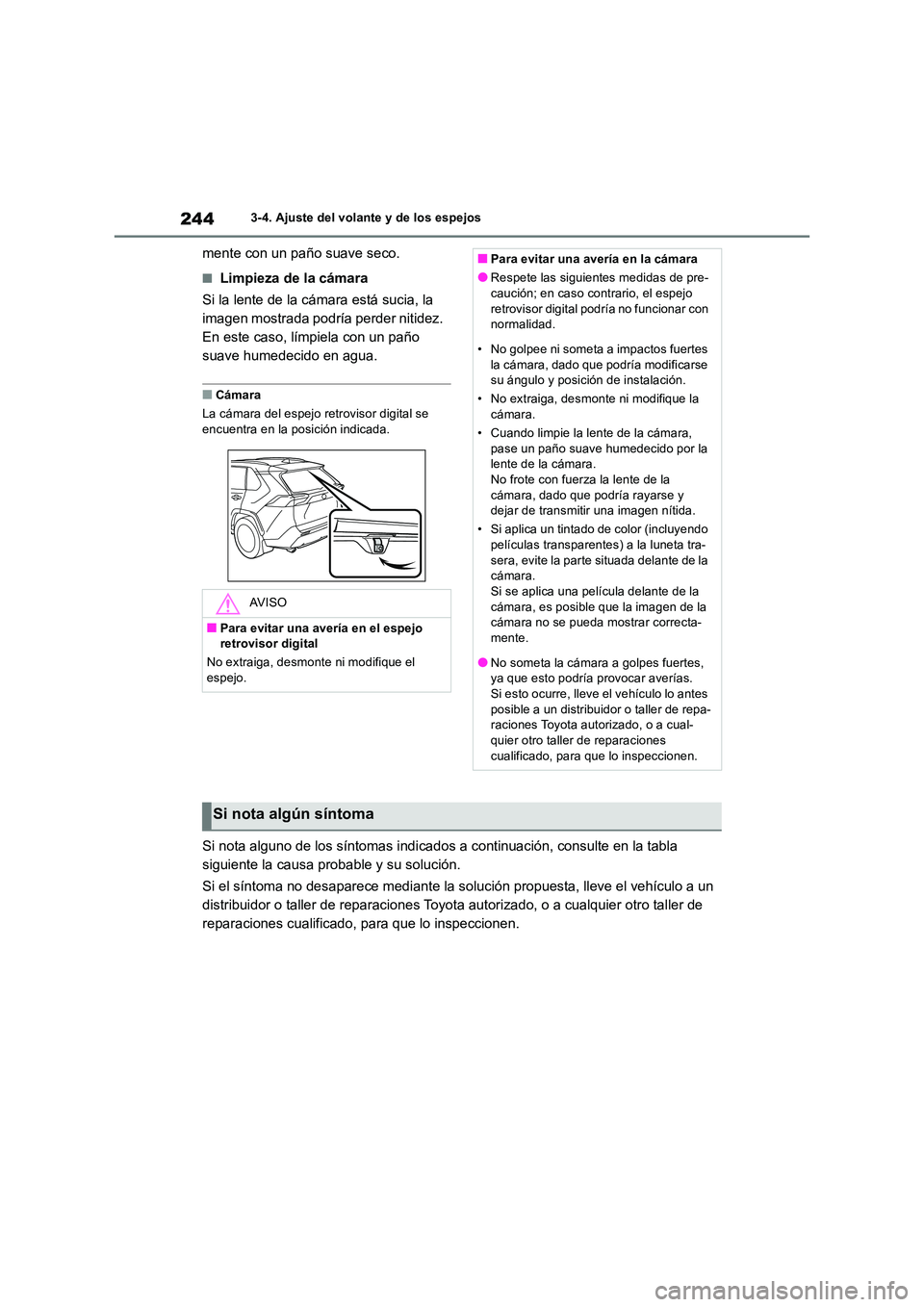

2443-4. Ajuste del volante y de los espejos
mente con un paño suave seco.
■Limpieza de la cámara
Si la lente de la cámara está sucia, la
imagen mostrada podría perder nitidez.
En este caso, límpiela con un paño
suave humedecido en agua.
■Cámara
La cámara del espejo retrovisor digital se
encuentra en la posición indicada.
Si nota alguno de los síntomas indicados a continuación, consulte en la tabla
siguiente la causa probable y su solución.
Si el síntoma no desaparece mediante la solución propuesta, lleve el vehículo a un
distribuidor o taller de reparaciones Toyota autorizado, o a cualquier otro taller de
reparaciones cualificado, para que lo inspeccionen.
AV I S O
■Para evitar una avería en el espejo retrovisor digital
No extraiga, desmonte ni modifique el
espejo.
■Para evitar una avería en la cámara
●Respete las siguientes medidas de pre- caución; en caso contrario, el espejo
retrovisor digital podr ía no funcionar con normalidad.
• No golpee ni someta a impactos fuertes
la cámara, dado que podría modificarse su ángulo y posición de instalación.
• No extraiga, desmonte ni modifique la cámara.
• Cuando limpie la lente de la cámara,
pase un paño suave humedecido por la lente de la cámara.No frote con fuerza la lente de la
cámara, dado que podría rayarse y dejar de transmitir una imagen nítida.
• Si aplica un tintado de color (incluyendo películas transparentes) a la luneta tra-
sera, evite la parte situada delante de la cámara.Si se aplica una película delante de la
cámara, es posible que la imagen de la cámara no se pueda mostrar correcta-mente.
●No someta la cámara a golpes fuertes, ya que esto podría provocar averías.Si esto ocurre, lleve el vehículo lo antes
posible a un distribuidor o taller de repa- raciones Toyota autorizado, o a cual-quier otro taller de reparaciones
cualificado, para que lo inspeccionen.
Si nota algún síntoma

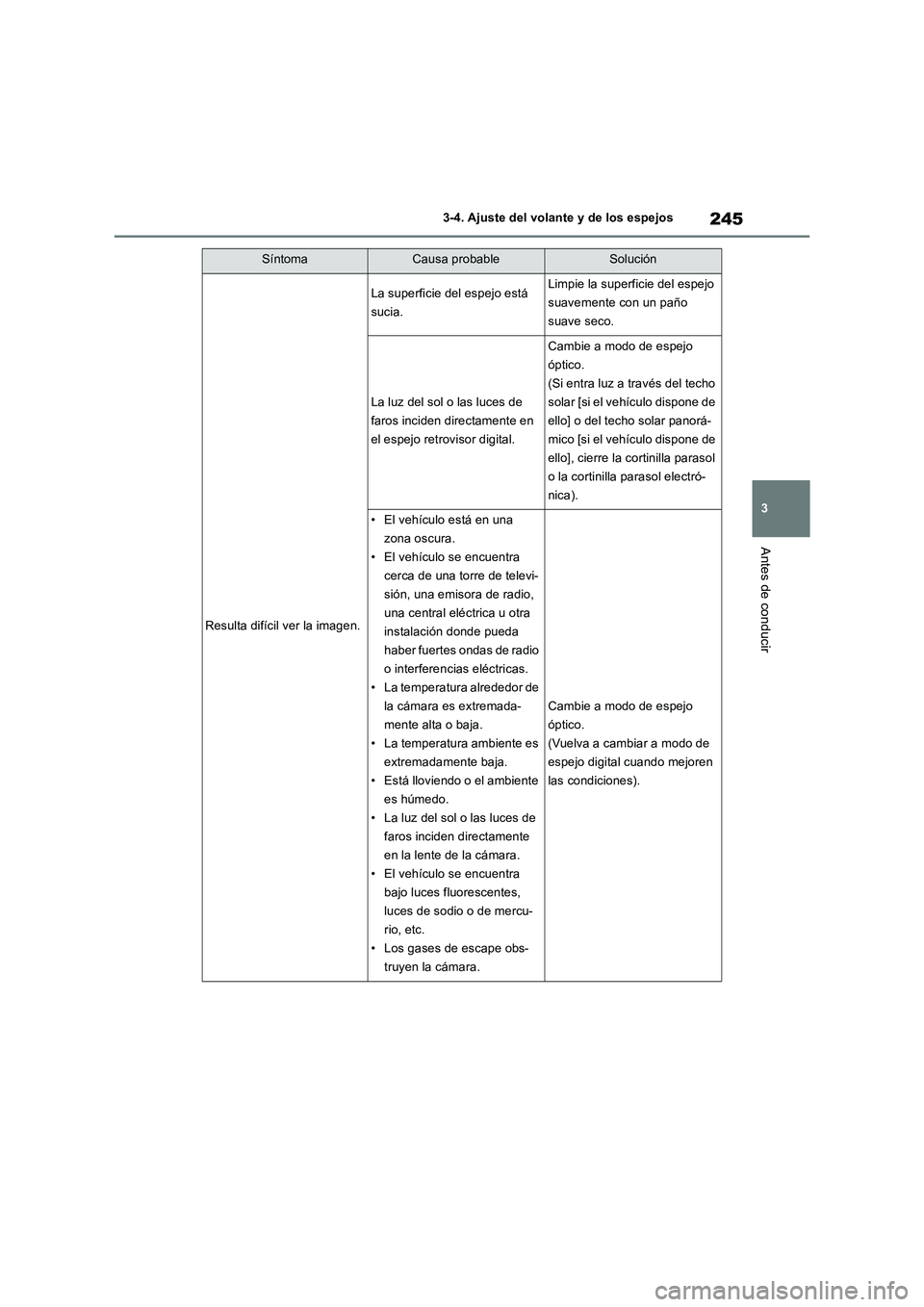

245
3 3-4. Ajuste del volante y de los espejos
Antes de conducir
SíntomaCausa probableSolución
Resulta difícil ver la imagen.
La superficie del espejo está
sucia.Limpie la superficie del espejo
suavemente con un paño
suave seco.
La luz del sol o las luces de
faros inciden directamente en
el espejo retrovisor digital.
Cambie a modo de espejo
óptico.
(Si entra luz a través del techo
solar [si el vehículo dispone de
ello] o del techo solar panorá-
mico [si el vehículo dispone de
ello], cierre la cortinilla parasol
o la cortinilla parasol electró-
nica).
• El vehículo está en una
zona oscura.
• El vehículo se encuentra
cerca de una torre de televi-
sión, una emisora de radio,
una central eléctrica u otra
instalación donde pueda
haber fuertes ondas de radio
o interferencias eléctricas.
• La temperatura alrededor de
la cámara es extremada-
mente alta o baja.
• La temperatura ambiente es
extremadamente baja.
• Está lloviendo o el ambiente
es húmedo.
• La luz del sol o las luces de
faros inciden directamente
en la lente de la cámara.
• El vehículo se encuentra
bajo luces fluorescentes,
luces de sodio o de mercu-
rio, etc.
• Los gases de escape obs-
truyen la cámara.
Cambie a modo de espejo
óptico.
(Vuelva a cambiar a modo de
espejo digital cuando mejoren
las condiciones).

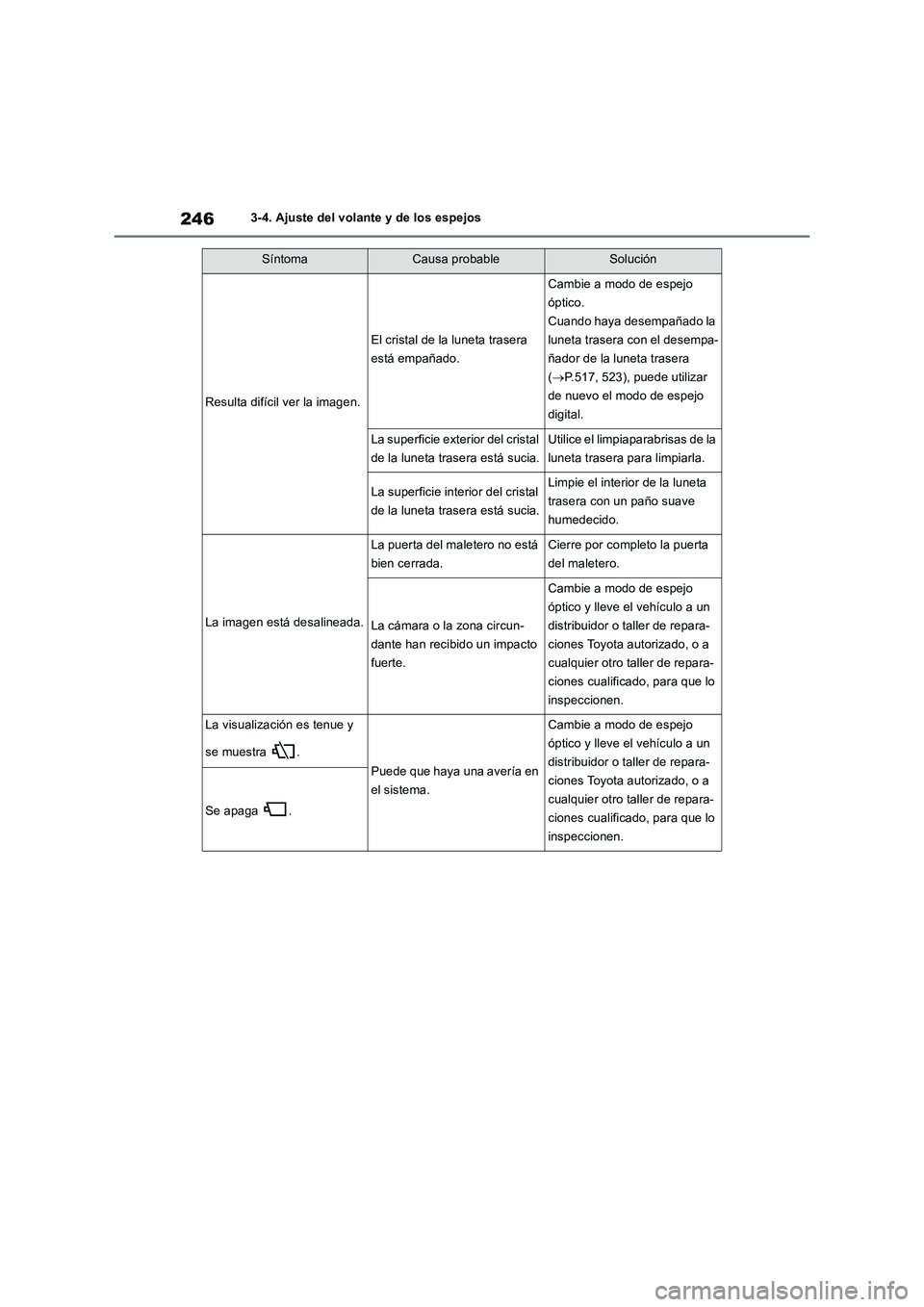

2463-4. Ajuste del volante y de los espejos
Resulta difícil ver la imagen.
El cristal de la luneta trasera
está empañado.
Cambie a modo de espejo
óptico.
Cuando haya desempañado la
luneta trasera con el desempa-
ñador de la luneta trasera
(P.517, 523), puede utilizar
de nuevo el modo de espejo
digital.
La superficie exterior del cristal
de la luneta trasera está sucia.Utilice el limpiaparabrisas de la
luneta trasera para limpiarla.
La superficie interior del cristal
de la luneta trasera está sucia.Limpie el interior de la luneta
trasera con un paño suave
humedecido.
La imagen está desalineada.
La puerta del maletero no está
bien cerrada.Cierre por completo la puerta
del maletero.
La cámara o la zona circun-
dante han recibido un impacto
fuerte.
Cambie a modo de espejo
óptico y lleve el vehículo a un
distribuidor o taller de repara-
ciones Toyota autorizado, o a
cualquier otro taller de repara-
ciones cualificado, para que lo
inspeccionen.
La visualización es tenue y
se muestra .
Puede que haya una avería en
el sistema.
Cambie a modo de espejo
óptico y lleve el vehículo a un
distribuidor o taller de repara-
ciones Toyota autorizado, o a
cualquier otro taller de repara-
ciones cualificado, para que lo
inspeccionen.
Se apaga .
SíntomaCausa probableSolución

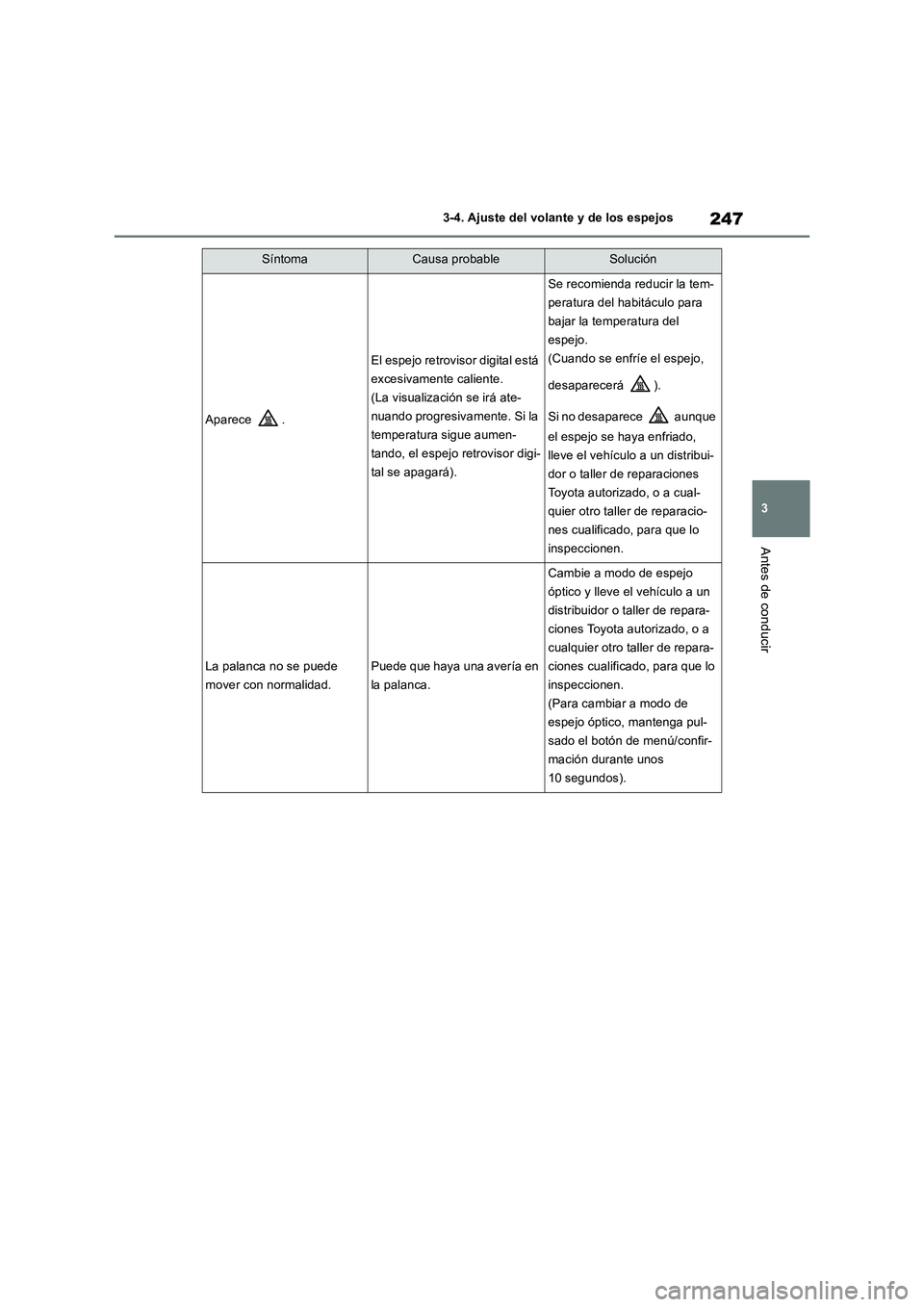

247
3 3-4. Ajuste del volante y de los espejos
Antes de conducir
Aparece .
El espejo retrovisor digital está
excesivamente caliente.
(La visualización se irá ate-
nuando progresivamente. Si la
temperatura sigue aumen-
tando, el espejo retrovisor digi-
tal se apagará).
Se recomienda reducir la tem-
peratura del habitáculo para
bajar la temperatura del
espejo.
(Cuando se enfríe el espejo,
desaparecerá ).
Si no desaparece aunque
el espejo se haya enfriado,
lleve el vehículo a un distribui-
dor o taller de reparaciones
Toyota autorizado, o a cual-
quier otro taller de reparacio-
nes cualificado, para que lo
inspeccionen.
La palanca no se puede
mover con normalidad.Puede que haya una avería en
la palanca.
Cambie a modo de espejo
óptico y lleve el vehículo a un
distribuidor o taller de repara-
ciones Toyota autorizado, o a
cualquier otro taller de repara-
ciones cualificado, para que lo
inspeccionen.
(Para cambiar a modo de
espejo óptico, mantenga pul-
sado el botón de menú/confir-
mación durante unos
10 segundos).
SíntomaCausa probableSolución

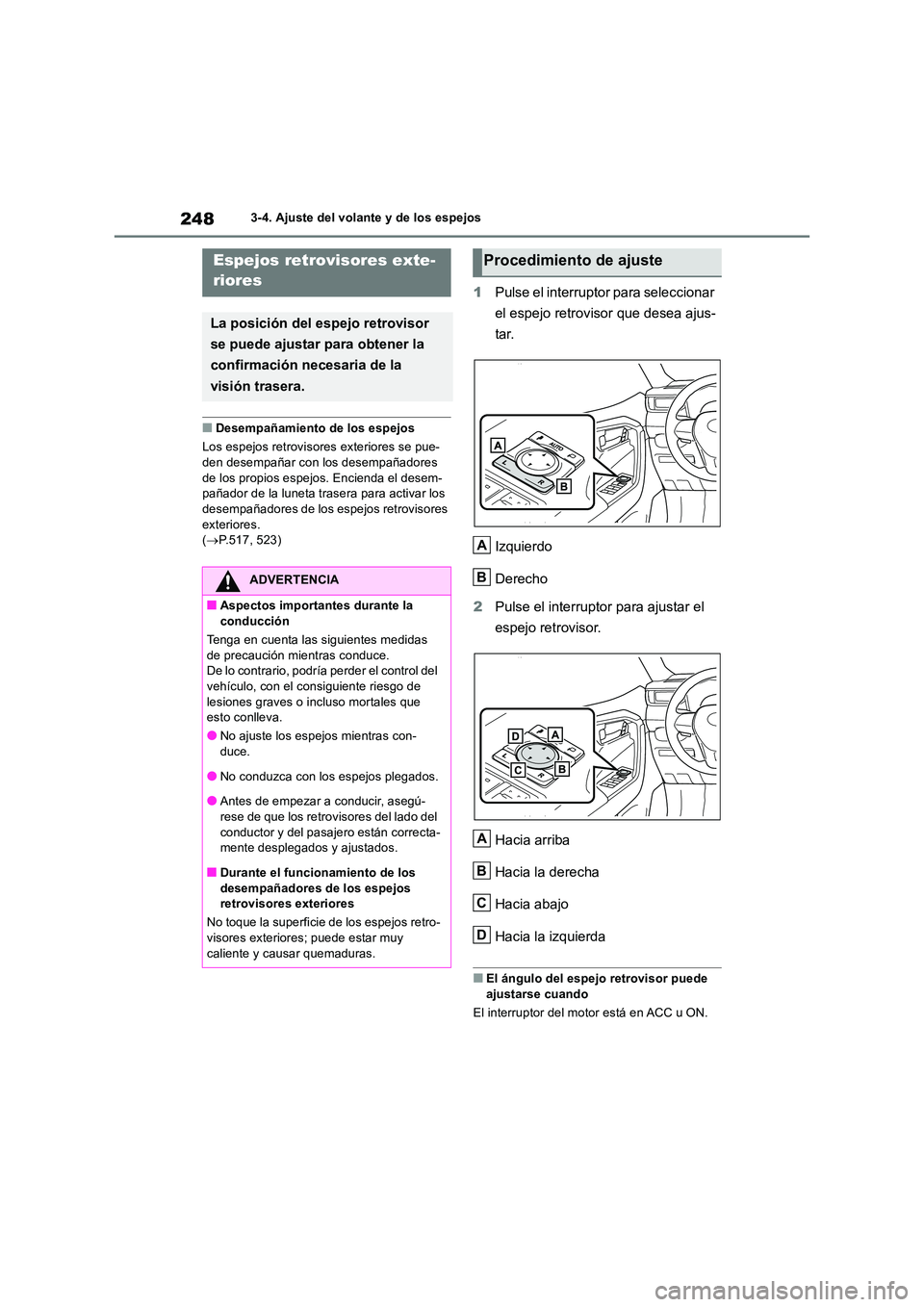

2483-4. Ajuste del volante y de los espejos
■Desempañamiento de los espejos
Los espejos retrovisor es exteriores se pue-
den desempañar con los desempañadores de los propios espejos. Encienda el desem-pañador de la luneta trasera para activar los
desempañadores de los espejos retrovisores exteriores.( P.517, 523)
1Pulse el interruptor para seleccionar
el espejo retrovisor que desea ajus-
tar.
Izquierdo
Derecho
2 Pulse el interruptor para ajustar el
espejo retrovisor.
Hacia arriba
Hacia la derecha
Hacia abajo
Hacia la izquierda
■El ángulo del espejo retrovisor puede
ajustarse cuando
El interruptor del motor está en ACC u ON.
Espejos retrovisores exte-
riores
La posición del espejo retrovisor
se puede ajustar para obtener la
confirmación necesaria de la
visión trasera.
ADVERTENCIA
■Aspectos importantes durante la conducción
Tenga en cuenta las siguientes medidas
de precaución mientras conduce. De lo contrario, podría perder el control del vehículo, con el consiguiente riesgo de
lesiones graves o incluso mortales que esto conlleva.
●No ajuste los espejos mientras con-duce.
●No conduzca con los espejos plegados.
●Antes de empezar a conducir, asegú-rese de que los retrovisores del lado del
conductor y del pasajero están correcta- mente desplegados y ajustados.
■Durante el funcionamiento de los
desempañadores de los espejos retrovisores exteriores
No toque la superficie de los espejos retro- visores exteriores; puede estar muy
caliente y causar quemaduras.
Procedimiento de ajuste
A
B
A
B
C
D

249
3

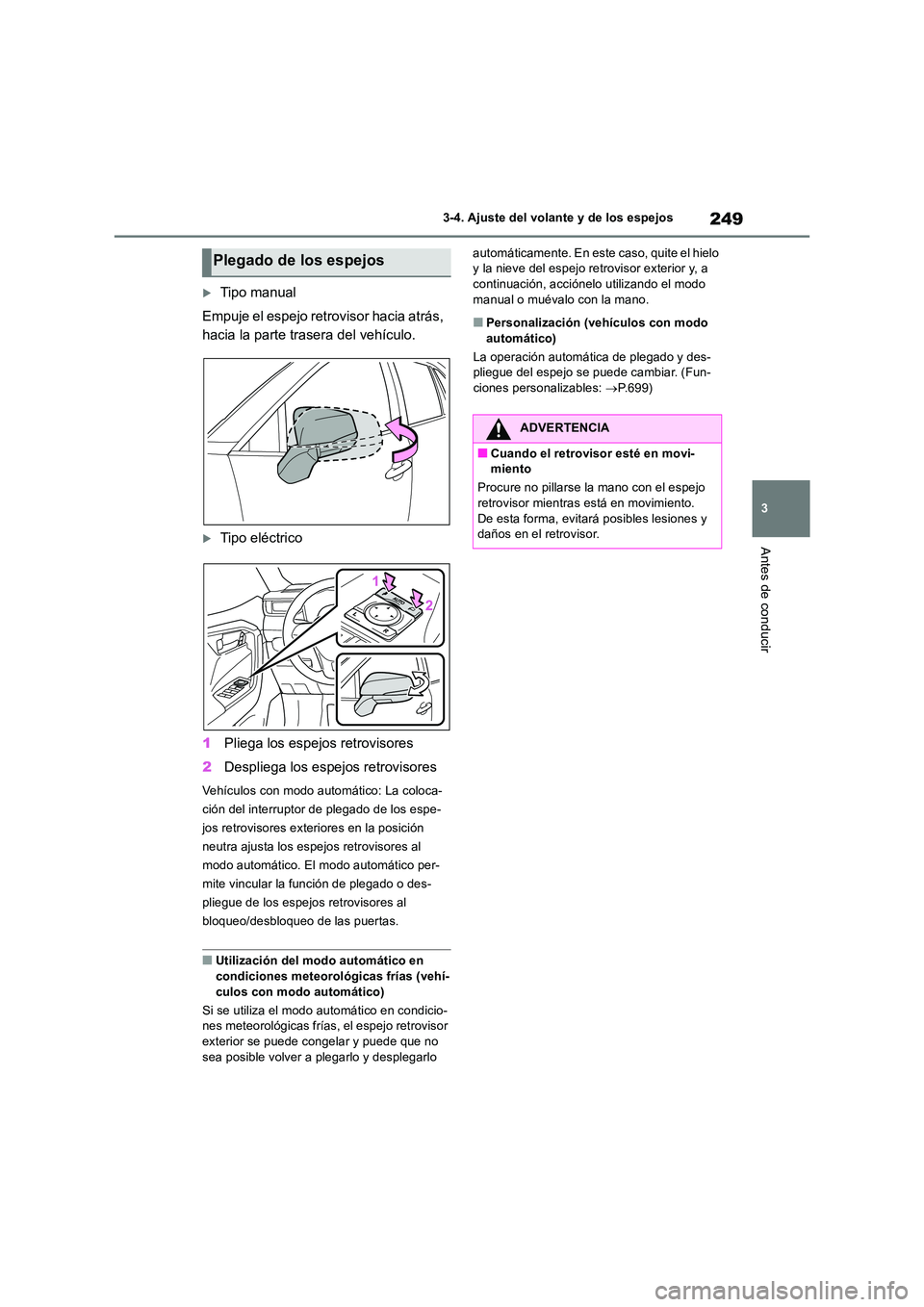

3-4. Ajuste del volante y de los espejos
Antes de conducir
Tipo manual
Empuje el espejo retrovisor hacia atrás,
hacia la parte trasera del vehículo.
Tipo eléctrico
1 Pliega los espejos retrovisores
2 Despliega los espejos retrovisores
Vehículos con modo automático: La coloca-
ción del interruptor de plegado de los espe-
jos retrovisores exteriores en la posición
neutra ajusta los espejos retrovisores al
modo automático. El modo automático per-
mite vincular la función de plegado o des-
pliegue de los espejos retrovisores al
bloqueo/desbloqueo de las puertas.
■Utilización del modo automático en
condiciones meteorológicas frías (vehí- culos con modo automático)
Si se utiliza el modo automático en condicio- nes meteorológicas frías, el espejo retrovisor
exterior se puede congelar y puede que no sea posible volver a plegarlo y desplegarlo
automáticamente. En este caso, quite el hielo y la nieve del espejo retrovisor exterior y, a continuación, acciónelo utilizando el modo
manual o muévalo con la mano.
■Personalización (vehículos con modo automático)
La operación automática de plegado y des- pliegue del espejo se puede cambiar. (Fun-
ciones personalizables: P.699)
Plegado de los espejos
ADVERTENCIA
■Cuando el retrovisor esté en movi- miento
Procure no pillarse la mano con el espejo
retrovisor mientras está en movimiento. De esta forma, evitará posibles lesiones y daños en el retrovisor.

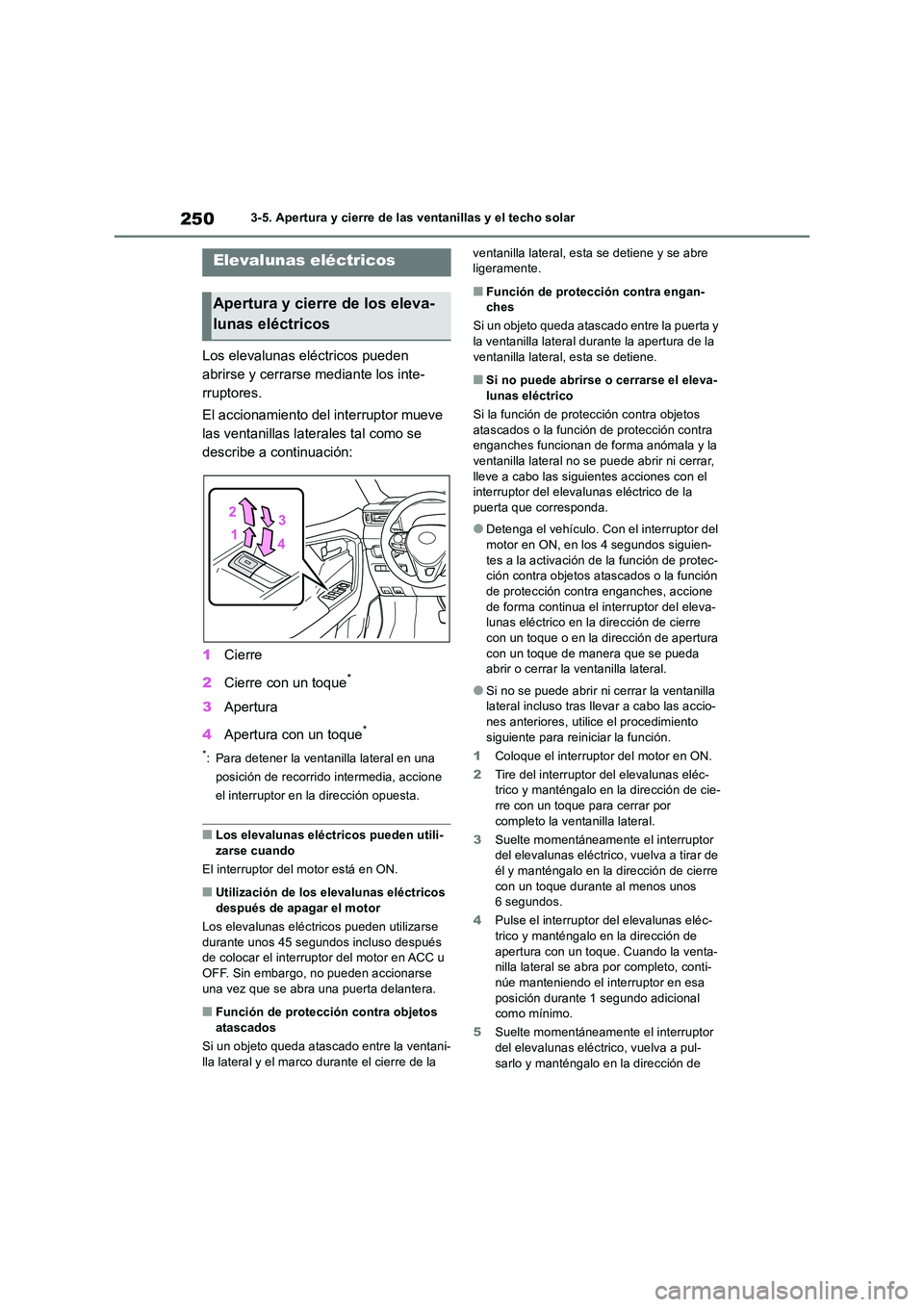

2503-5. Apertura y cierre de las ventanillas y el techo solar
3-5.Apertura y cierre de la s ventanillas y el te cho solar
Los elevalunas eléctricos pueden
abrirse y cerrarse mediante los inte-
rruptores.
El accionamiento del interruptor mueve
las ventanillas laterales tal como se
describe a continuación:
1 Cierre
2 Cierre con un toque*
3Apertura
4 Apertura con un toque*
*: Para detener la ventanilla lateral en una
posición de recorrido intermedia, accione
el interruptor en la dirección opuesta.
■Los elevalunas eléctricos pueden utili- zarse cuando
El interruptor del motor está en ON.
■Utilización de los elevalunas eléctricos
después de apagar el motor
Los elevalunas eléctr icos pueden utilizarse durante unos 45 segundos incluso después de colocar el interruptor del motor en ACC u
OFF. Sin embargo, no pueden accionarse una vez que se abra una puerta delantera.
■Función de protección contra objetos atascados
Si un objeto queda atascado entre la ventani-
lla lateral y el marco durante el cierre de la
ventanilla lateral, esta se detiene y se abre ligeramente.
■Función de protección contra engan-ches
Si un objeto queda atascado entre la puerta y
la ventanilla lateral durante la apertura de la ventanilla lateral, esta se detiene.
■Si no puede abrirse o cerrarse el eleva-lunas eléctrico
Si la función de protección contra objetos
atascados o la función de protección contra enganches funcionan de forma anómala y la ventanilla lateral no se puede abrir ni cerrar,
lleve a cabo las siguientes acciones con el interruptor del elevalunas eléctrico de la puerta que corresponda.
●Detenga el vehículo. Con el interruptor del motor en ON, en los 4 segundos siguien-
tes a la activación de la función de protec- ción contra objetos atascados o la función de protección contra enganches, accione
de forma continua el interruptor del eleva- lunas eléctrico en la dirección de cierre con un toque o en la dirección de apertura
con un toque de manera que se pueda abrir o cerrar la ventanilla lateral.
●Si no se puede abrir ni cerrar la ventanilla lateral incluso tras llevar a cabo las accio-nes anteriores, utilice el procedimiento
siguiente para reiniciar la función.
1 Coloque el interruptor del motor en ON.
2 Tire del interruptor del elevalunas eléc- trico y manténgalo en la dirección de cie-rre con un toque para cerrar por
completo la ventanilla lateral.
3 Suelte momentáneamente el interruptor del elevalunas eléctrico, vuelva a tirar de él y manténgalo en la dirección de cierre
con un toque durante al menos unos 6 segundos.
4 Pulse el interruptor del elevalunas eléc- trico y manténgalo en la dirección de
apertura con un toque. Cuando la venta- nilla lateral se abra por completo, conti-núe manteniendo el interruptor en esa
posición durante 1 segundo adicional como mínimo.
5 Suelte momentáneamente el interruptor del elevalunas eléctrico, vuelva a pul-
sarlo y manténgalo en la dirección de
Elevalunas eléctricos
Apertura y cierre de los eleva-
lunas eléctricos
