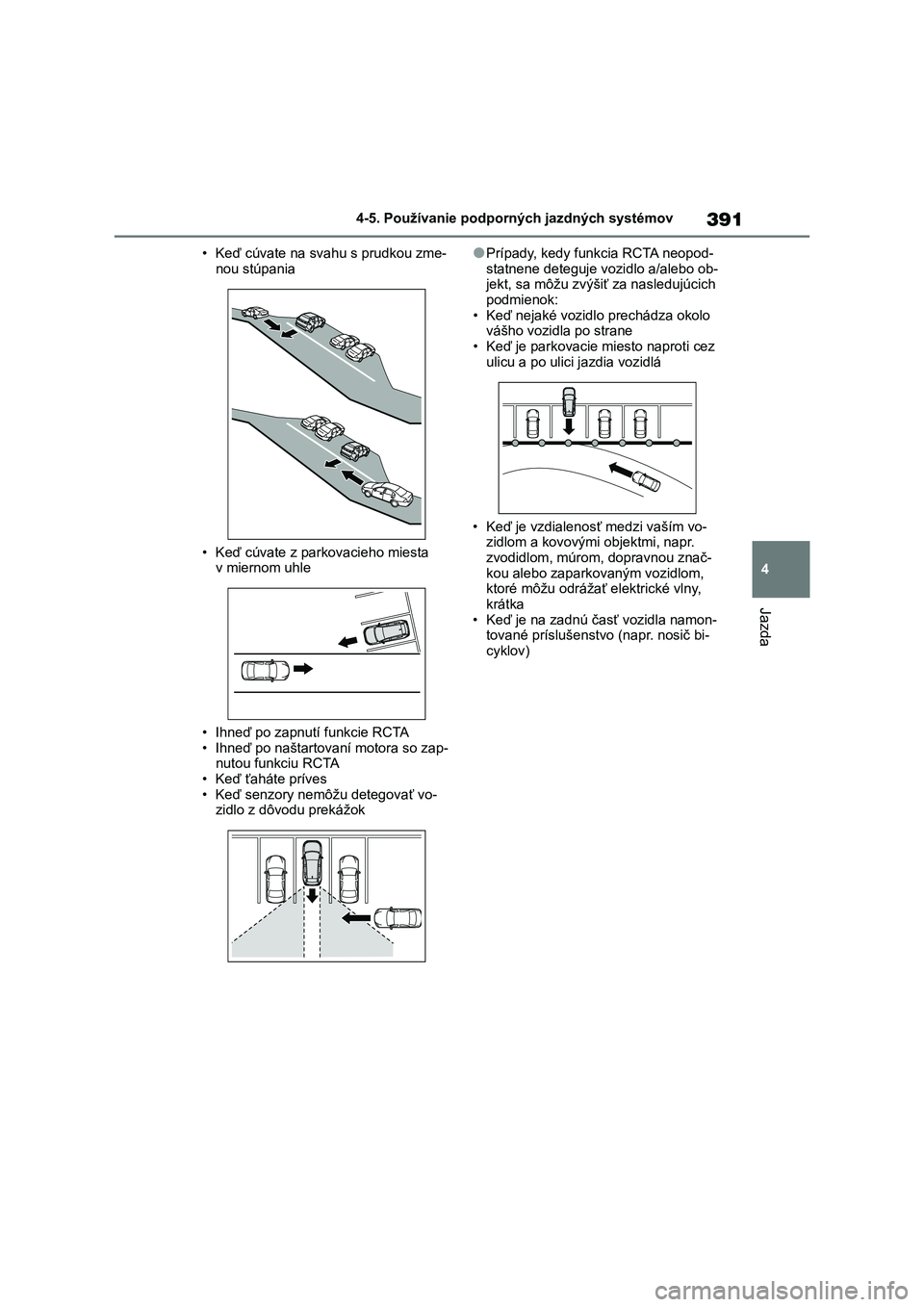

TOYOTA RAV4 2018 Návod na použitie (in Slovakian)

391
4 4-5. Používanie podporných jazdných systémov
Jazda
• Keď cúvate na svahu s prudkou zme-
nou stúpania
• Keď cúvate z parkovacieho miesta
v miernom uhle
• Ihneď po zapnutí funkcie RCTA
• Ihneď po naštartovaní motora so zap-
nutou funkciu RCTA
• Keď ťaháte príves
• Keď senzory nemôžu detegovať vo-
zidlo z dôvodu prekážok●Prípady, kedy funkcia RCTA neopod-
statnene deteguje vozidlo a/alebo ob-
jekt, sa môžu zvýšiť za nasledujúcich
podmienok:
• Keď nejaké vozidlo prechádza okolo
vášho vozidla po strane
• Keď je parkovacie miesto naproti cez
ulicu a po ulici jazdia vozidlá
• Keď je vzdialenosť medzi vaším vo-
zidlom a kovovými objektmi, napr.
zvodidlom, múrom, dopravnou znač-
kou alebo zaparkovaným vozidlom,
ktoré môžu odrážať elektrické vlny,
krátka
• Keď je na zadnú časť vozidla namon-
tované príslušenstvo (napr. nosič bi-
cyklov)

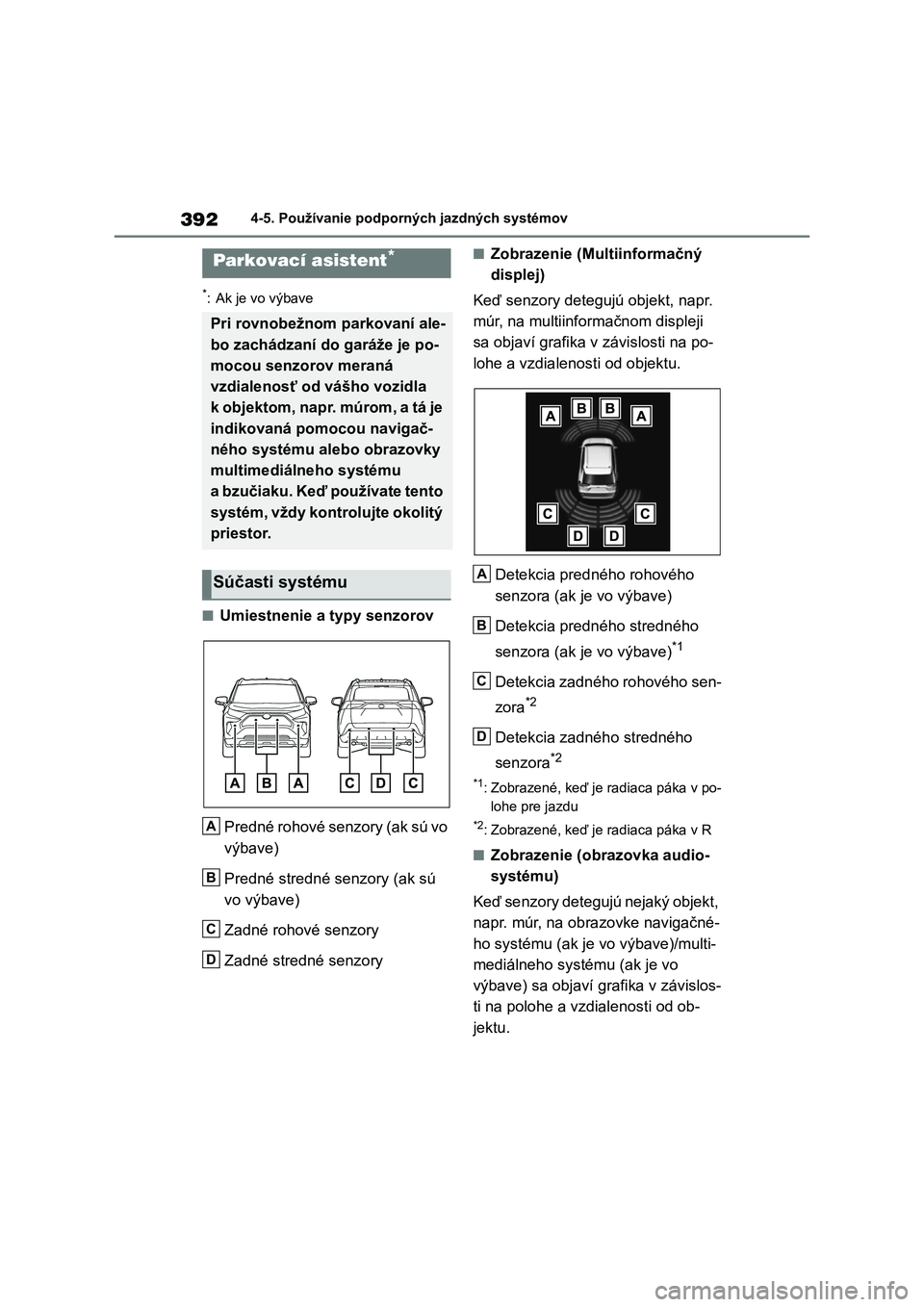

3924-5. Používanie podporných jazdných systémov
*: Ak je vo výbave
■Umiestnenie a typy senzorov
Predné rohové senzory (ak sú vo
výbave)
Predné stredné senzory (ak sú
vo výbave)
Zadné rohové senzory
Zadné stredné senzory
■Zobrazenie (Multiinformačný
displej)
Keď senzory detegujú objekt, napr.
múr, na multiinfo rmačnom displeji
sa objaví grafika v závislosti na po-
lohe a vzdialeno sti od objektu.
Detekcia predného rohového
senzora (ak je vo výbave)
Detekcia predného stredného
senzora (ak je vo výbave)*1
Detekcia zadného rohového sen-
zora*2
Detekcia zadného stredného
senzora*2
*1: Zobrazené, keď je radiaca páka v po-
lohe pre jazdu
*2: Zobrazené, keď je radiaca páka v R
■Zobrazenie (obrazovka audio-
systému)
Keď senzory detegujú nejaký objekt,
napr. múr, na obrazovke navigačné-
ho systému (ak je vo výbave)/multi-
mediálneho systému (ak je vo
výbave) sa objaví grafika v závislos-
ti na polohe a vzdialenosti od ob-
jektu.
Parkovací asistent*
Pri rovnobežnom p arkovaní ale-
bo zachádzaní do garáže je po-
mocou senzorov meraná
vzdialenosť od vášho vozidla
k objektom, napr. múrom, a tá je
indikovaná pomocou navigač-
ného systému alebo obrazovky
multimediálneho systému
a bzučiaku. Keď používate tento
systém, vždy kontrolujte okolitý
priestor.
Súčasti systému
A
B
C
D
A
B
C
D

393
4
4-5. Používanie podporných jazdných systémov
Jazda

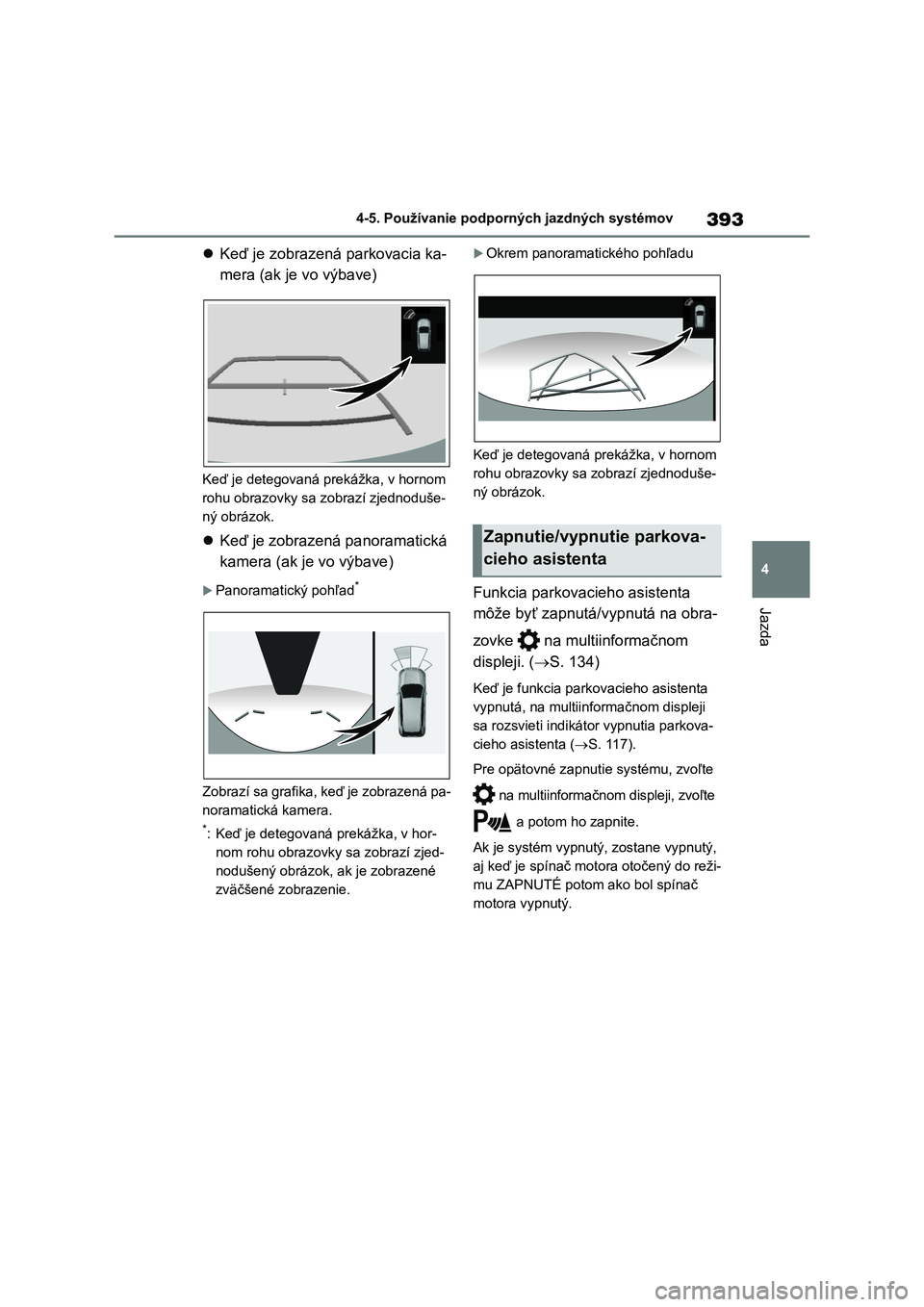

 Keď je zobrazená parkovacia ka-
mera (ak je vo výbave)
Keď je detegovaná pr ekážka, v hornom
rohu obrazovky sa zobrazí zjednoduše-
ný obrázok.
 Keď je zobrazená panoramatická
kamera (ak je vo výbave)
Panoramatický pohľad*
Zobrazí sa grafika, keď je zobrazená pa-
noramatická kamera.
*: Keď je detegovaná prekážka, v hor-
nom rohu obrazovky sa zobrazí zjed-
nodušený obrázok, a k je zobrazené
zväčšené zobrazenie.
Okrem panoramatického pohľadu
Keď je detegovaná prekážka, v hornom
rohu obrazovky sa zobrazí zjednoduše-
ný obrázok.
Funkcia parkovacieho asistenta
môže byť zapnutá/v ypnutá na obra-
zovke na mult iinformačnom
displeji. ( S. 134)
Keď je funkcia parkovacieho asistenta
vypnutá, na multiinformačnom displeji
sa rozsvieti indikáto r vypnutia parkova-
cieho asistenta ( S. 117).
Pre opätovné zapnuti e systému, zvoľte
na multiinformačnom displeji, zvoľte
a potom ho zapnite.
Ak je systém vypnutý, zostane vypnutý,
aj keď je spínač mot ora otočený do reži-
mu ZAPNUTÉ potom ako bol spínač
motora vypnutý.
Zapnutie/vypnutie parkova-
cieho asistenta

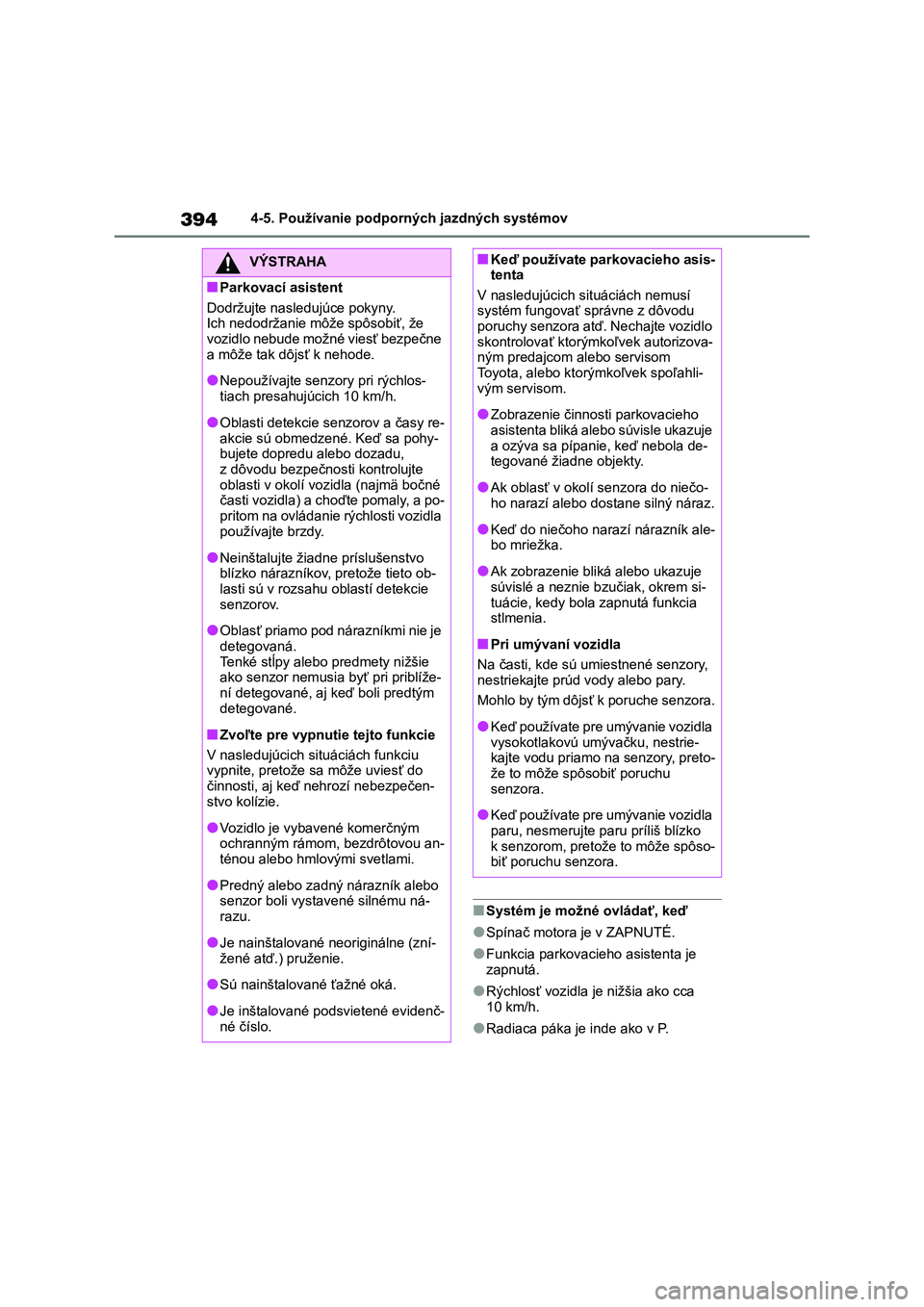

3944-5. Používanie podporných jazdných systémov
■Systém je možné ovládať, keď
●Spínač motora je v ZAPNUTÉ.
●Funkcia parkovacieho asistenta je
zapnutá.
●Rýchlosť vozidla je nižšia ako cca
10 km/h.
●Radiaca páka je inde ako v P.
VÝSTRAHA
■Parkovací asistent
Dodržujte nasledujúce pokyny.
Ich nedodržanie môže spôsobiť, že
vozidlo nebude možné viesť bezpečne
a môže tak dôjsť k nehode.
●Nepoužívajte senzory pri rýchlos-
tiach presahujúcich 10 km/h.
●Oblasti detekcie senzorov a časy re-
akcie sú obmedzené. Keď sa pohy-
bujete dopredu alebo dozadu,
z dôvodu bezpečnosti kontrolujte
oblasti v okolí vozidla (najmä bočné
časti vozidla) a choďte pomaly, a po-
pritom na ovládanie rýchlosti vozidla
používajte brzdy.
●Neinštalujte žiadne príslušenstvo
blízko nárazníkov, pretože tieto ob-
lasti sú v rozsahu oblastí detekcie
senzorov.
●Oblasť priamo pod nárazníkmi nie je
detegovaná.
Tenké stĺpy alebo predmety nižšie
ako senzor nemusia byť pri priblíže-
ní detegované, aj keď boli predtým
detegované.
■Zvoľte pre vypnutie tejto funkcie
V nasledujúcich situáciách funkciu
vypnite, pretože sa môže uviesť do
činnosti, aj keď nehrozí nebezpečen-
stvo kolízie.
●Vozidlo je vybavené komerčným
ochranným rámom, bezdrôtovou an-
ténou alebo hmlovými svetlami.
●Predný alebo zadný nárazník alebo
senzor boli vystavené silnému ná-
razu.
●Je nainštalované neoriginálne (zní-
žené atď.) pruženie.
●Sú nainštalované ťažné oká.
●Je inštalované podsvietené evidenč-
né číslo.
■Keď používate parkovacieho asis-
tenta
V nasledujúcich situáciách nemusí
systém fungovať správne z dôvodu
poruchy senzora atď. Nechajte vozidlo
skontrolovať ktorýmkoľvek autorizova-
ným predajcom alebo servisom
Toyota, alebo ktorýmkoľvek spoľahli-
vým servisom.
●Zobrazenie činnosti parkovacieho
asistenta bliká alebo súvisle ukazuje
a ozýva sa pípanie, keď nebola de-
tegované žiadne objekty.
●Ak oblasť v okolí senzora do niečo-
ho narazí alebo dostane silný náraz.
●Keď do niečoho narazí nárazník ale-
bo mriežka.
●Ak zobrazenie bliká alebo ukazuje
súvislé a neznie bzučiak, okrem si-
tuácie, kedy bola zapnutá funkcia
stlmenia.
■Pri umývaní vozidla
Na časti, kde sú umiestnené senzory,
nestriekajte prúd vody alebo pary.
Mohlo by tým dôjsť k poruche senzora.
●Keď používate pre umývanie vozidla
vysokotlakovú umývačku, nestrie-
kajte vodu priamo na senzory, preto-
že to môže spôsobiť poruchu
senzora.
●Keď používate pre umývanie vozidla
paru, nesmerujte paru príliš blízko
k senzorom, pretože to môže spôso-
biť poruchu senzora.

395
4 4-5. Používanie podporných jazdných systémov
Jazda

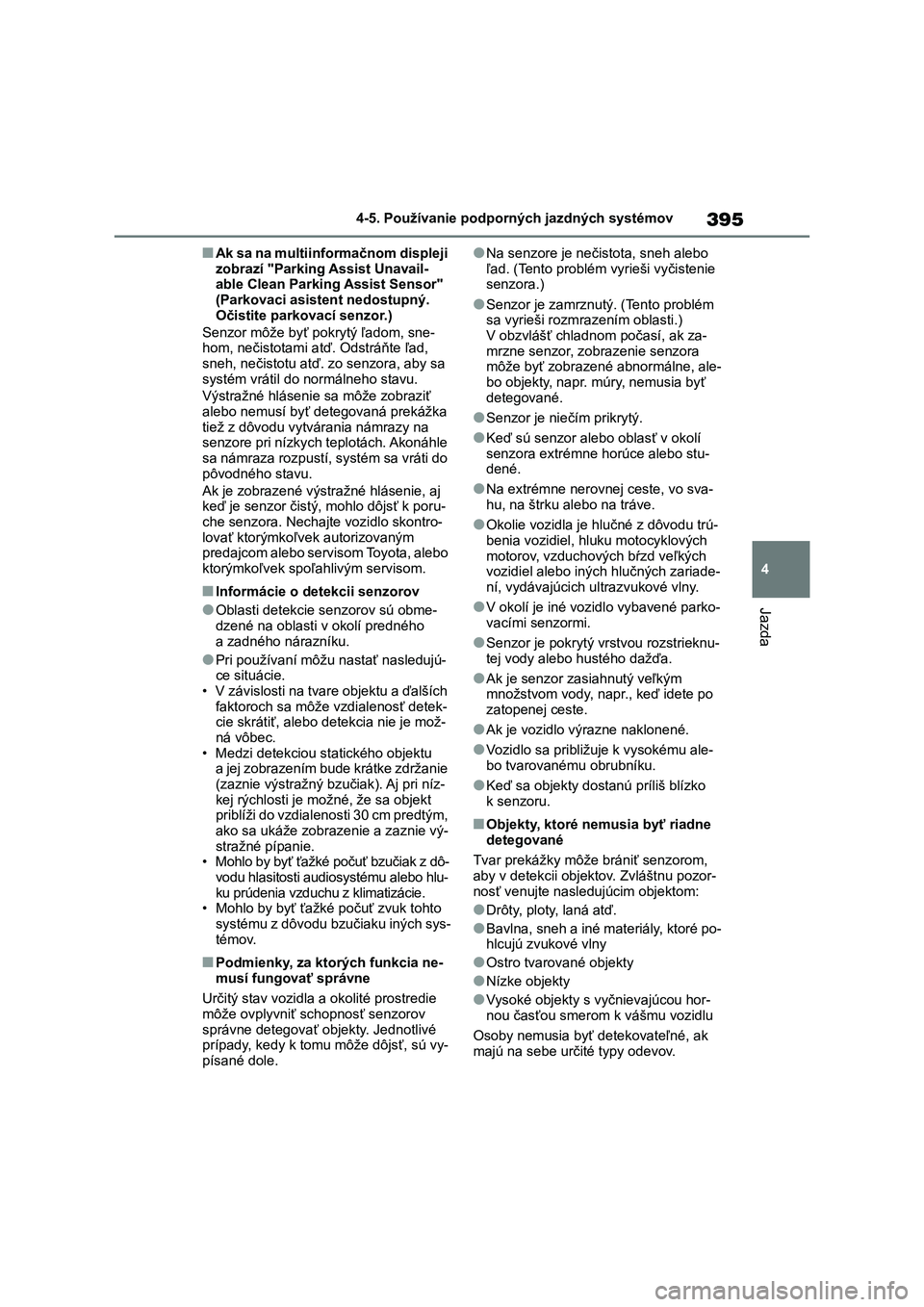

■Ak sa na mu l ti i nf o rmač no m d is pl ej i
zobrazí "Parking Assist Unavail-
able Clean Parking Assist Sensor"
(Parkovaci asistent nedostupný.
Očistite parkovací senzor.)
Senzor môže byť pokrytý ľadom, sne-
hom, nečistotami atď. Odstráňte ľad,
sneh, nečistotu atď. zo senzora, aby sa
systém vrátil do normálneho stavu.
Výstražné hlásenie sa môže zobraziť
alebo nemusí byť detegovaná prekážka
tiež z dôvodu vytvárania námrazy na
senzore pri nízkych teplotách. Akonáhle
sa námraza rozpustí, systém sa vráti do
pôvodného stavu.
Ak je zobrazené výstražné hlásenie, aj
keď je senzor čistý, mohlo dôjsť k poru-
che senzora. Nechajte vozidlo skontro-
lovať ktorýmkoľvek autorizovaným
predajcom alebo servisom Toyota, alebo
ktorýmkoľvek spoľahlivým servisom.
■Informácie o detekcii senzorov
●Oblasti detekcie senzorov sú obme-
dzené na oblasti v okolí predného
a zadného nárazníku.
●Pri používaní môžu nastať nasledujú-
ce situácie.
• V závislosti na tvare objektu a ďalších
faktoroch sa môže vzdialenosť detek-
cie skrátiť, alebo detekcia nie je mož-
ná vôbec.
• Medzi detekciou statického objektu
a jej zobrazením bude krátke zdržanie
(zaznie výstražný bzučiak). Aj pri níz-
kej rýchlosti je možné, že sa objekt
priblíži do vzdialenosti 30 cm predtým,
ako sa ukáže zobrazenie a zaznie vý-
stražné pípanie.
• Mohlo by byť ťažké počuť bzučiak z dô-
vodu hlasitosti audiosystému alebo hlu-
ku prúdenia vzduchu z klimatizácie.
• Mohlo by byť ťažké počuť zvuk tohto
systému z dôvodu bzučiaku iných sys-
témov.
■Podmienky, za ktorých funkcia ne-
musí fungovať správne
Určitý stav vozidla a okolité prostredie
môže ovplyvniť schopnosť senzorov
správne detegovať objekty. Jednotlivé
prípady, kedy k tomu môže dôjsť, sú vy-
písané dole.
●Na senzore je nečistota, sneh alebo
ľad. (Tento problém vyrieši vyčistenie
senzora.)
●Senzor je zamrznutý. (Tento problém
sa vyrieši rozmrazením oblasti.)
V obzvlášť chladnom počasí, ak za-
mrzne senzor, zobrazenie senzora
môže byť zobrazené abnormálne, ale-
bo objekty, napr. múry, nemusia byť
detegované.
●Senzor je niečím prikrytý.
●Keď sú senzor alebo oblasť v okolí
senzora extrémne horúce alebo stu-
dené.
●Na extrémne nerovnej ceste, vo sva-
hu, na štrku alebo na tráve.
●Okolie vozidla je hlučné z dôvodu trú-
benia vozidiel, hluku motocyklových
motorov, vzduchových bŕzd veľkých
vozidiel alebo iných hlučných zariade-
ní, vydávajúcich ultrazvukové vlny.
●V okolí je iné vozidlo vybavené parko-
vacími senzormi.
●Senzor je pokrytý vrstvou rozstrieknu-
tej vody alebo hustého dažďa.
●Ak je senzor zasiahnutý veľkým
množstvom vody, napr., keď idete po
zatopenej ceste.
●Ak je vozidlo výrazne naklonené.
●Vozidlo sa približuje k vysokému ale-
bo tvarovanému obrubníku.
●Keď sa objekty dostanú príliš blízko
k senzoru.
■Objekty, ktoré nemusia byť riadne
detegované
Tvar prekážky môže brániť senzorom,
aby v detekcii objektov. Zvláštnu pozor-
nosť venujte nasledujúcim objektom:
●Drôty, ploty, laná atď.
●Bavlna, sneh a iné materiály, ktoré po-
hlcujú zvukové vlny
●Ostro tvarované objekty
●Nízke objekty
●Vysoké objekty s vyčnievajúcou hor-
nou časťou smerom k vášmu vozidlu
Osoby nemusia byť detekovateľné, ak
majú na sebe určité typy odevov.

3964-5. Používanie podporných jazdných systémov

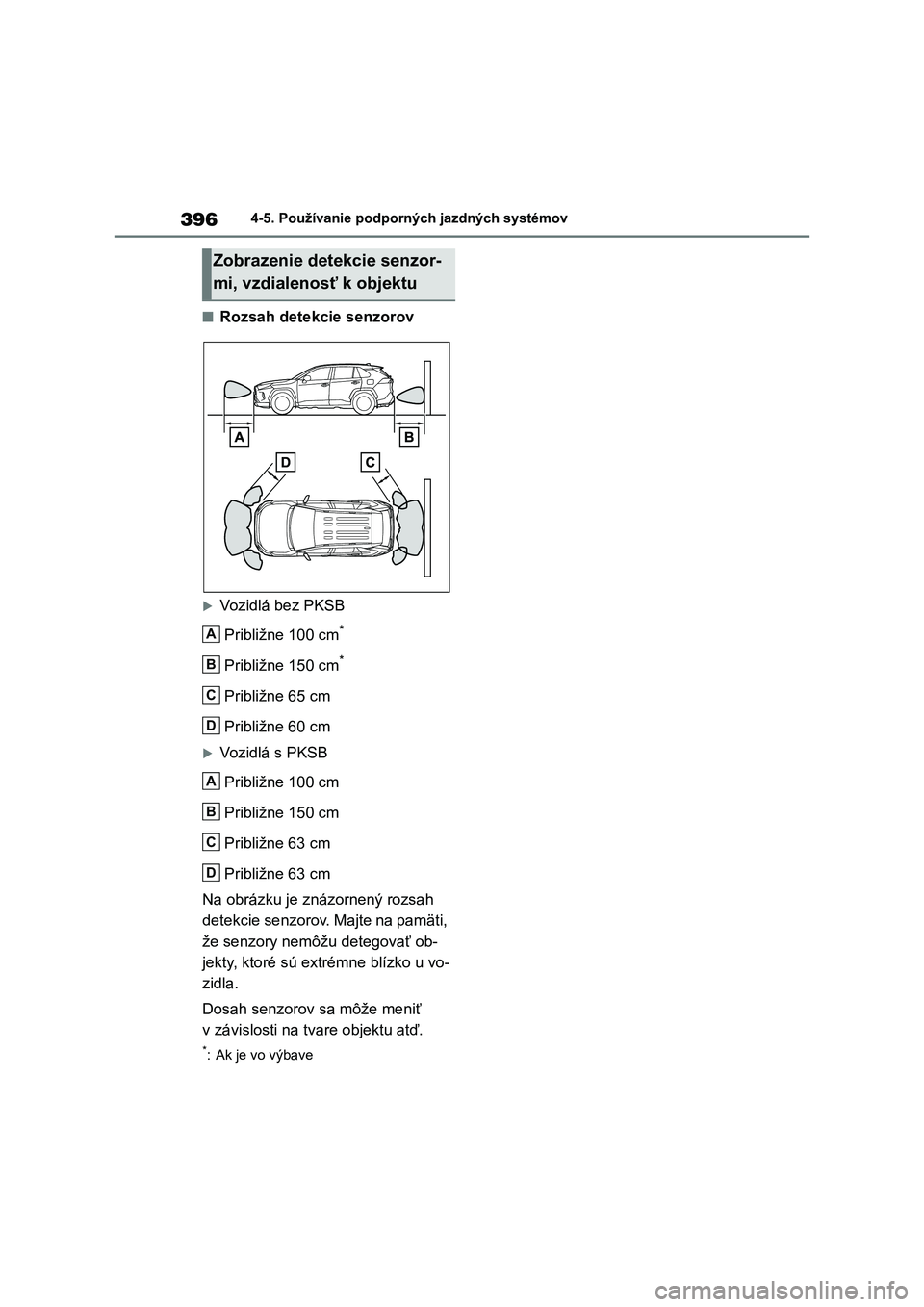

■Rozsah detekcie senzorov
Vozidlá bez PKSB
Približne 100 cm
*
Približne 150 cm*
Približne 65 cm
Približne 60 cm
Vozidlá s PKSB
Približne 100 cm
Približne 150 cm
Približne 63 cm
Približne 63 cm
Na obrázku je znázornený rozsah
detekcie senzorov. Majte na pamäti,
že senzory nemôžu detegovať ob-
jekty, ktoré sú extrémne blízko u vo-
zidla.
Dosah senzorov sa môže meniť
v závislosti na tvare objektu atď.
*: Ak je vo výbave
Zobrazenie detekcie senzor-
mi, vzdialenosť k objektu
A
B
C
D
A
B
C
D

397
4
4-5. Používanie podporných jazdných systémov
Jazda

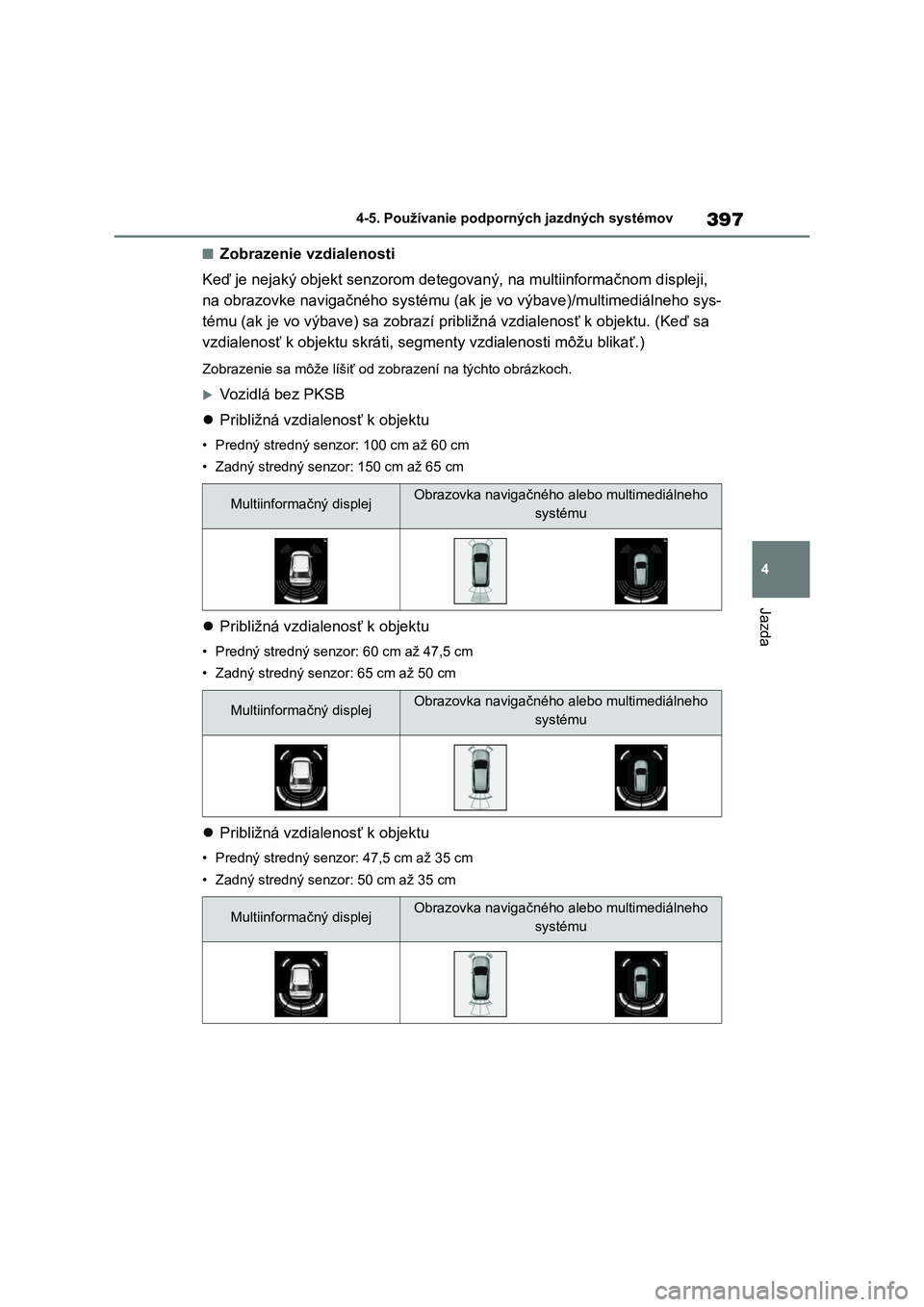

■Zobrazenie vzdialenosti
Keď je nejaký objekt senzorom de tegovaný, na multiinformačnom displeji,
na obrazovke navigačného systému (ak je vo výbave)/multimediálneho sys-
tému (ak je vo výbave) sa zobraz í približná vzdialenosť k objektu. (Keď sa
vzdialenosť k objektu skráti, se gmenty vzdialenosti môžu blikať.)
Zobrazenie sa môže líšiť od zobrazení na týchto obrázkoch.
Vozidlá bez PKSB
 Približná vzdialenosť k objektu
• Predný stredný senzor: 100 cm až 60 cm
• Zadný stredný senzor : 150 cm až 65 cm
Približná vzdialenosť k objektu
• Predný stredný senzor: 60 cm až 47,5 cm
• Zadný stredný senzor : 65 cm až 50 cm
Približná vzdialenosť k objektu
• Predný stredný senzor: 47,5 cm až 35 cm
• Zadný stredný senzor : 50 cm až 35 cm
Multiinformačný displejObrazovka navigačného alebo multimediálneho
systému
Multiinformačný displejObrazovka navigačného alebo multimediálneho
systému
Multiinformačný displejObrazovka navigačného alebo multimediálneho
systému

3984-5. Používanie podporných jazdných systémov

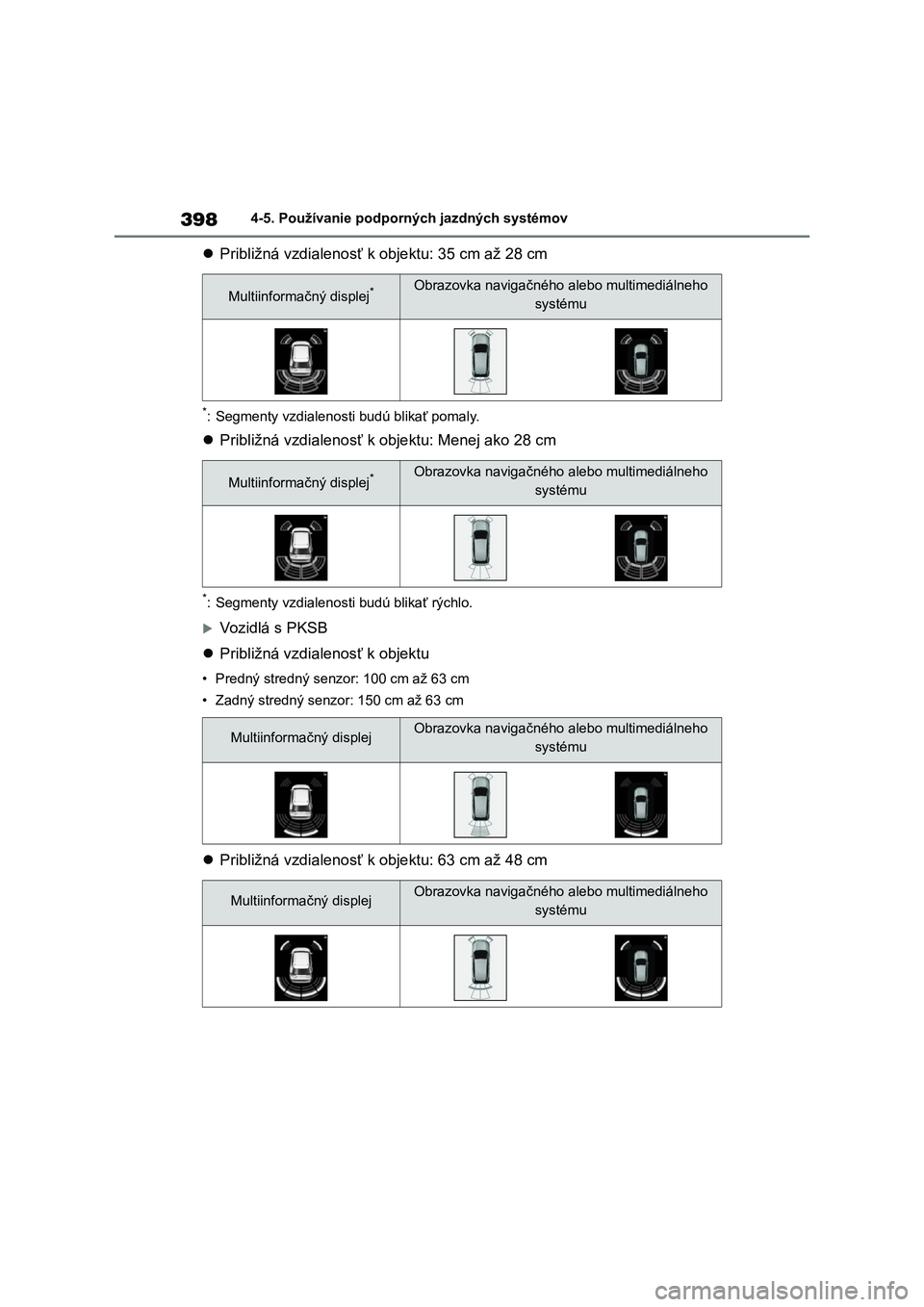

Približná vzdialenosť k objektu: 35 cm až 28 cm
*: Segmenty vzdialenosti budú blikať pomaly.
Približná vzdialenosť k objektu: Menej ako 28 cm
*: Segmenty vzdialenosti budú blikať rýchlo.
Vozidlá s PKSB
 Približná vzdialenosť k objektu
• Predný stredný senzor: 100 cm až 63 cm
• Zadný stredný senzor : 150 cm až 63 cm
Približná vzdialenosť k objektu: 63 cm až 48 cm
Multiinformačný displej*Obrazovka navigačného alebo multimediálneho
systému
Multiinformačný displej*Obrazovka navigačného alebo multimediálneho
systému
Multiinformačný displejObrazovka navigačného alebo multimediálneho
systému
Multiinformačný displejObrazovka navigačného alebo multimediálneho
systému

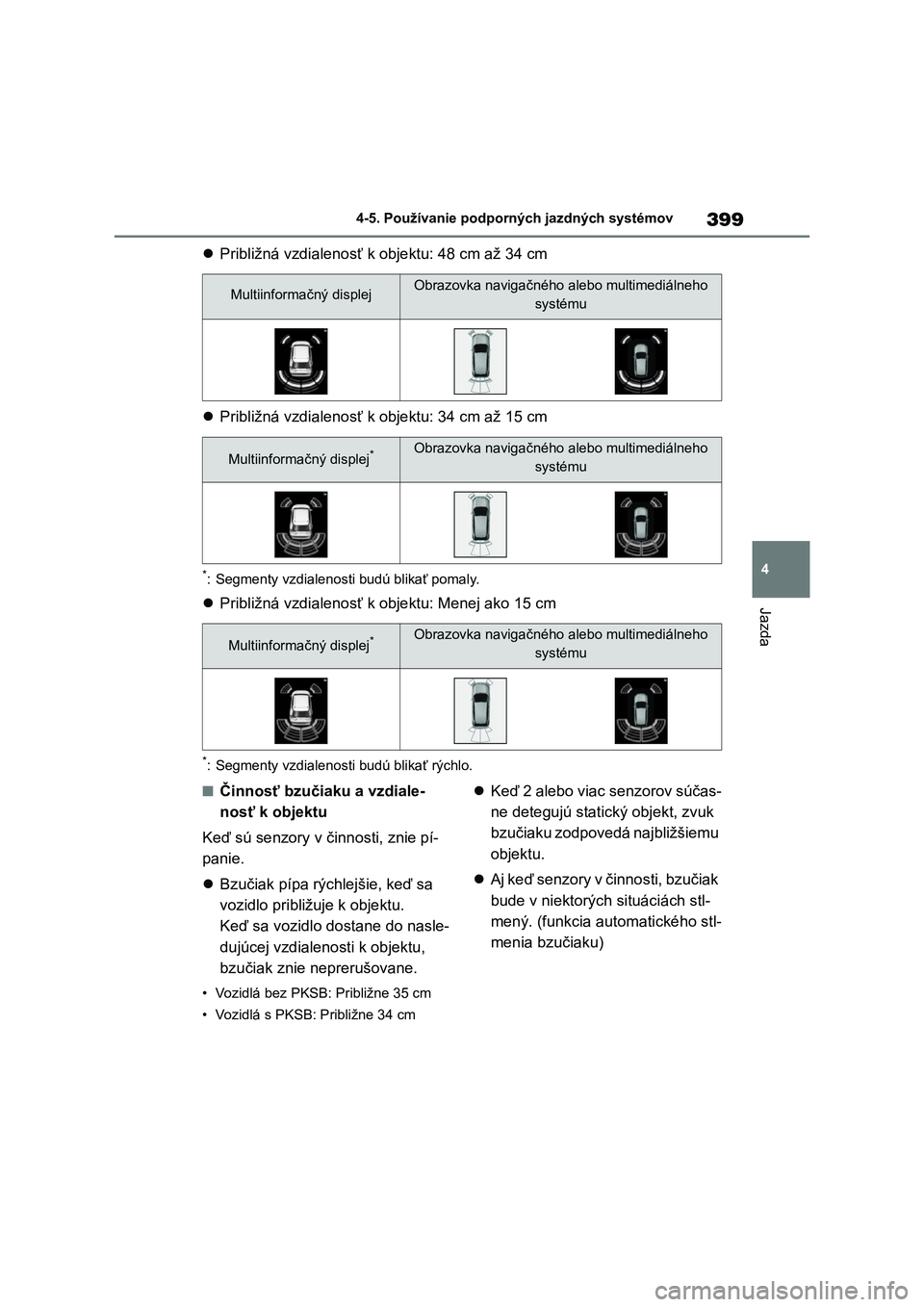

399
4
4-5. Používanie podporných jazdných systémov
Jazda
 Približná vzdialenosť k objektu: 48 cm až 34 cm
 Približná vzdialenosť k objektu: 34 cm až 15 cm
*: Segmenty vzdialenosti budú blikať pomaly.
Približná vzdialenosť k objektu: Menej ako 15 cm
*: Segmenty vzdialenosti budú blikať rýchlo.
■Činnosť bzučiaku a vzdiale-
nosť k objektu
Keď sú senzory v činnosti, znie pí-
panie.
 Bzučiak pípa rýchlejšie, keď sa
vozidlo približuje k objektu.
Keď sa vozidlo dostane do nasle-
dujúcej vzdialenosti k objektu,
bzučiak znie neprerušovane.
• Vozidlá bez PKSB: Približne 35 cm
• Vozidlá s PKSB: P ribližne 34 cm
Keď 2 alebo viac senzorov súčas-
ne detegujú statický objekt, zvuk
bzučiaku zodpovedá najbližšiemu
objektu.
 Aj keď senzory v činnosti, bzučiak
bude v niektorých situáciách stl-
mený. (funkcia automatického stl-
menia bzučiaku)
Multiinformačný displejObrazovka navigačného alebo multimediálneho
systému
Multiinformačný displej*Obrazovka navigačného alebo multimediálneho
systému
Multiinformačný displej*Obrazovka navigačného alebo multimediálneho
systému

4004-5. Používanie podporných jazdných systémov
■Stlmenie zvuku bzučiaku (vozidlá
s PKSB)
●Funkcia automatického stlmenia bzu-
čiaku
Aj keď sú senzory v činnosti, bzučiak
bude stlmený v nasledujúcich situáciách:
• Vzdialenosť medzi vozidlom a detego-
vaným objektom sa neskracuje
(okrem situácie, kedy vzdialenosť me-
dzi vozidlom a objektom je 34 cm ale-
bo kratší).
• Vaše vozidlo sa pohybuje smerom od
objektu.
• Do dráhy vášho vozidla nevstupujú
žiadne detekovateľné objekty.
Ak je však detegovaný iný objekt, alebo
sa situácia zmení, keď je bzučiak stlme-
ný, bzučiak začne znieť znova.
●Pre stlmenie zvuku bzučiaku
Bzučiak môže byť dočasne stlmený stla-
čením na spínačoch ovládania prí-
stroja, keď je na multiinformačnom
displeji zobrazený návrh, ktorý hovorí,
že je stlmenie možné.
●Keď stlmenie zrušené
Stlmenie bude automaticky zrušené
v nasledujúcich situáciách.
• Keď je zmenená zaradená poloha
• Keď rýchlosť vozidla dosiahne alebo
prekročí určitú rýchlosť.
• Keď je parkovací asistent vypnutý
a opäť zapnutý
• Keď je spínač motora vypnutý a opäť
zapnutý do ZAPNUTÉ.
■Prispôsobenie
Hlasitosť bzučiaku môže byť nastavená
na multiinformačnom displeji. (Okrem
vozidiel bez predných senzorov)
(S. 134)
*: Ak je vo výbave
■Funkcia PKSB (statické ob-
jekty)
S. 405
■Funkcia brzdenia pri parkovaní
(vozidlá križujúce dráhu vzadu)
(ak je vo výbave)
S. 411
PKSB (Brzdenie pri par-
kovaní)*
Systém PKSB sa skladá z na-
sledujúcich funkcií, ktoré sú
v činnosti, keď idete nízkou
rýchlosťou alebo cúvate, napr.
pri parkovaní. Keď systém vy-
hodnotí, že možnosť kolízie
s detegovaným objektom je vy-
soká, uvedie do činnosti varo-
vanie, aby vyzvalo vodiča
k vyhýbacej akcii. Ak systém
rozhodne, že pravdepodobnosť
kolízie s detegovaným objek-
tom je extrémne vysoká, auto-
maticky sa zabrzdia brzdy, aby
pomohli vyhnúť sa kolízii alebo
pomohli znížiť náraz pri kolízii.
Systém PKSB (Brzdenie pri
parkovaní)
