TOYOTA RAV4 2018 Omistajan Käsikirja (in Finnish)

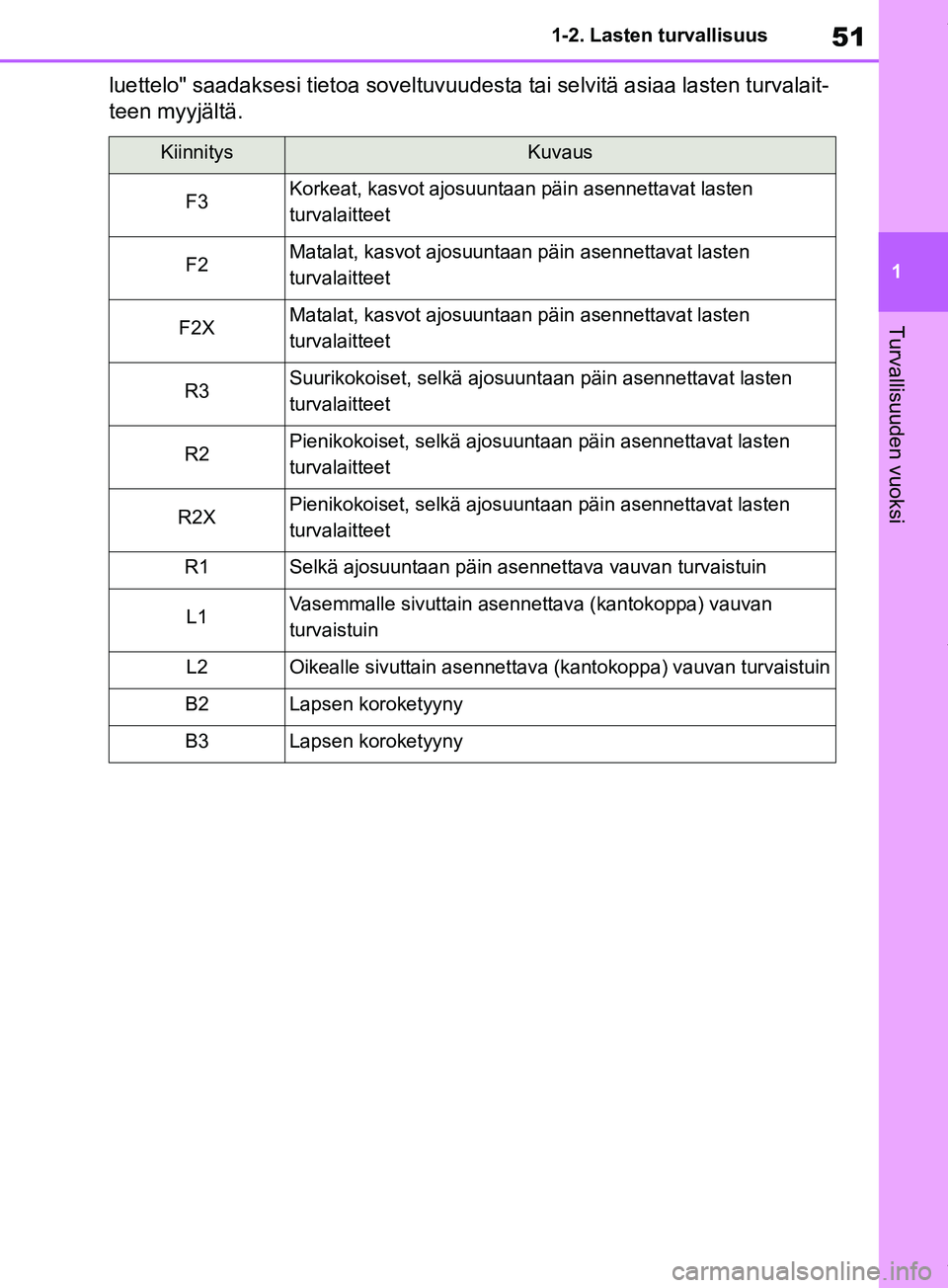

51
1
1-2. Lasten turvallisuus
Turvallisuuden vuoksi
luettelo" saadaksesi tietoa soveltuvuudesta tai selvitä asiaa lasten turvalait-
teen myyjältä.
KiinnitysKuvaus
F3Korkeat, kasvot ajosuuntaan päin asennettavat lasten
turvalaitteet
F2Matalat, kasvot ajosuuntaan päin asennettavat lasten
turvalaitteet
F2XMatalat, kasvot ajosuuntaan päin asennettavat lasten
turvalaitteet
R3Suurikokoiset, selkä ajosuuntaan päin asennettavat lasten
turvalaitteet
R2Pienikokoiset, selkä ajosuuntaan päin asennettavat lasten
turvalaitteet
R2XPienikokoiset, selkä ajosuuntaan päin asennettavat lasten
turvalaitteet
R1Selkä ajosuuntaan päin asennettava vauvan turvaistuin
L1Vasemmalle sivuttain asennettava (kantokoppa) vauvan
turvaistuin
L2Oikealle sivuttain asennettava (kantokoppa) vauvan turvaistuin
B2Lapsen koroketyyny
B3Lapsen koroketyyny
OM42B34FI.book Page 51 Thursday, December 27, 2018 3:51 PM

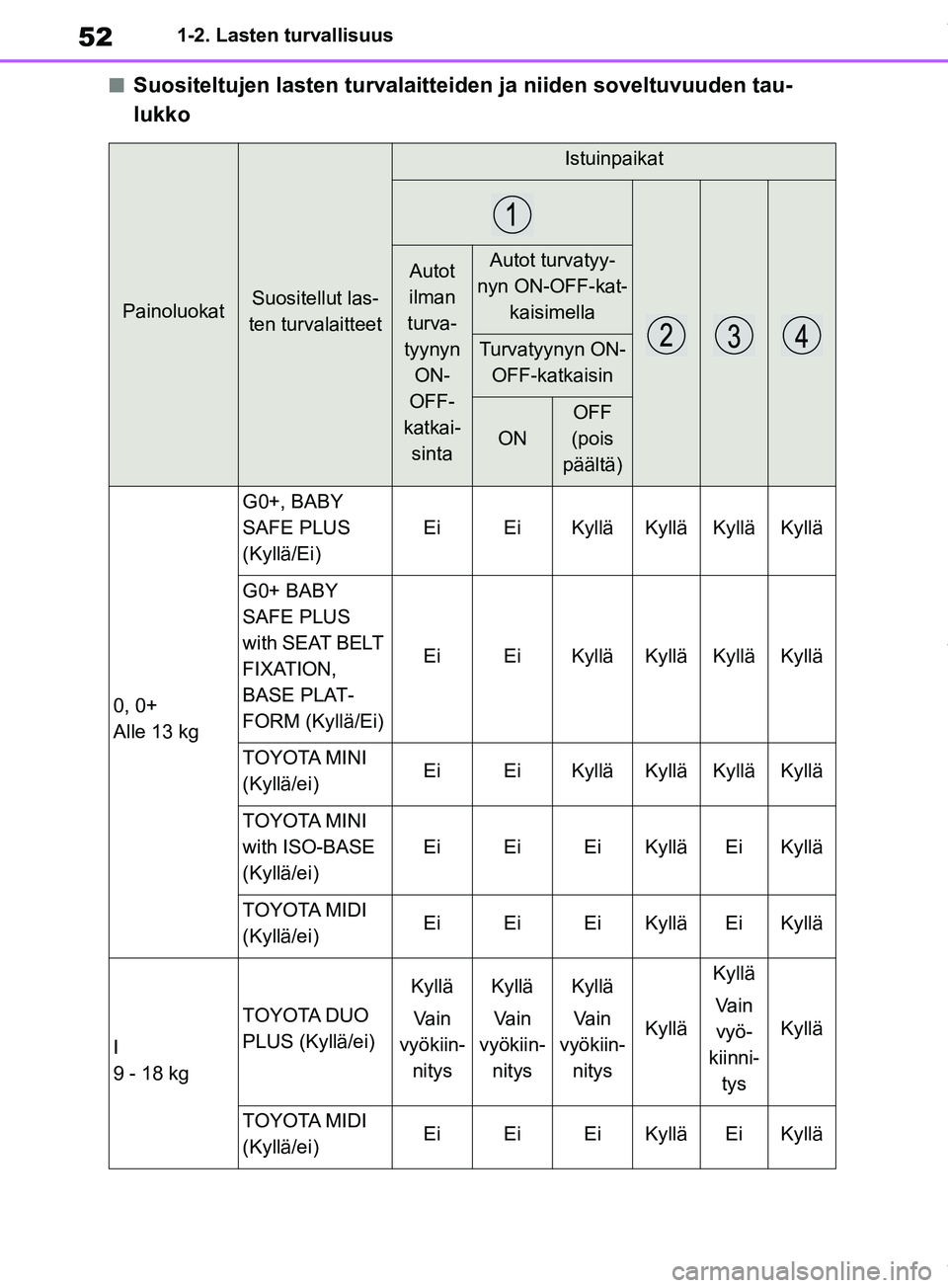

521-2. Lasten turvallisuus
nSuositeltujen lasten turvalaitteiden ja niiden soveltuvuuden tau-
lukko
PainoluokatSuositellut las-
ten turvalaitteet
Istuinpaikat
Autot
ilman
turva-
tyynyn ON-
OFF-
katkai- sintaAutot turvatyy-
nyn ON-OFF-kat- kaisimella
Turvatyynyn ON-OFF-katkaisin
ON
OFF
(pois
päältä)
0, 0+
Alle 13 kg
G0+, BABY
SAFE PLUS
(Kyllä/Ei)
EiEiKylläKylläKylläKyllä
G0+ BABY
SAFE PLUS
with SEAT BELT
FIXATION,
BASE PLAT-
FORM (Kyllä/Ei)
EiEiKylläKylläKylläKyllä
TOYOTA MINI
(Kyllä/ei)EiEiKylläKylläKylläKyllä
TOYOTA MINI
with ISO-BASE
(Kyllä/ei)
EiEiEiKylläEiKyllä
TOYOTA MIDI
(Kyllä/ei)EiEiEiKylläEiKyllä
I
9 - 18 kg
TOYOTA DUO
PLUS (Kyllä/ei)
Kyllä
Vain
vyökiin- nitysKyllä
Va i n
vyökiin- nitysKyllä
Vain
vyökiin- nitys
Kyllä
Kyllä
Vain vyö-
kiinni- tys
Kyllä
TOYOTA MIDI
(Kyllä/ei)EiEiEiKylläEiKyllä
OM42B34FI.book Page 52 Thursday, December 27, 2018 3:51 PM

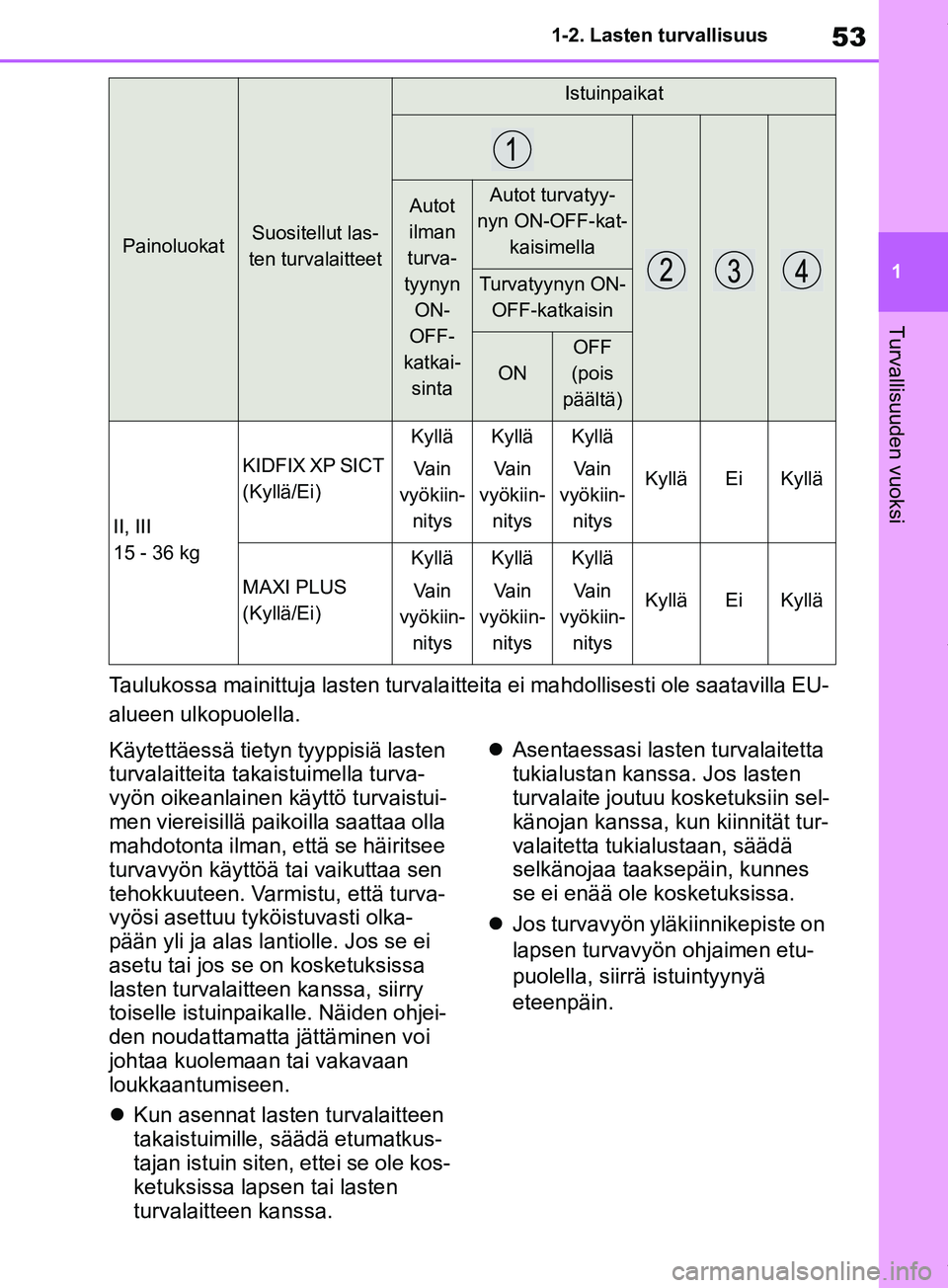

53
1
1-2. Lasten turvallisuus
Turvallisuuden vuoksi
Taulukossa mainittuja lasten turvalaitteita ei mahdollisesti ole saatavilla EU-
alueen ulkopuolella.
Käytettäessä tietyn tyyppisiä lasten
turvalaitteita takaistuimella turva-
vyön oikeanlainen käyttö turvaistui-
men viereisillä paik
oilla saattaa olla
mahdotonta ilman, että se häiritsee
turvavyön käyttöä tai vaikuttaa sen
tehokkuuteen. Varm istu, että turva-
vyösi asettuu tyköistuvasti olka-
pään yli ja alas lantiolle. Jos se ei
asetu tai jos se on kosketuksissa
lasten turvalaitteen kanssa, siirry
toiselle istuinpaikalle. Näiden ohjei-
den noudattamatta jättäminen voi
johtaa kuolemaan tai vakavaan
loukkaantumiseen.
 Kun asennat lasten turvalaitteen
takaistuimille, säädä etumatkus-
tajan istuin siten, ettei se ole kos-
ketuksissa lapsen tai lasten
turvalaitteen kanssa. 
Asentaessasi lasten turvalaitetta
tukialustan kans sa. Jos lasten
turvalaite joutuu kosketuksiin sel-
känojan kanssa, kun kiinnität tur-
valaitetta tuki alustaan, säädä
selkänojaa taaksepäin, kunnes
se ei enää ole kosketuksissa.
 Jos turvavyön yläkiinnikepiste on
lapsen turvavyön ohjaimen etu-
puolella, siirrä istuintyynyä
eteenpäin.
II, III
15 - 36 kg
KIDFIX XP SICT
(Kyllä/Ei)
Kyllä
Vain
vyökiin- nitysKyllä
Va i n
vyökiin- nitysKyllä
Vain
vyökiin- nitys
KylläEiKyllä
MAXI PLUS
(Kyllä/Ei)
Kyllä
Vain
vyökiin- nitysKyllä
Va i n
vyökiin- nitysKyllä
Vain
vyökiin- nitys
KylläEiKyllä
PainoluokatSuositellut las-
ten turvalaitteet
Istuinpaikat
Autot
ilman
turva-
tyynyn ON-
OFF-
katkai- sintaAutot turvatyy-
nyn ON-OFF-kat- kaisimella
Turvatyynyn ON-OFF-katkaisin
ON
OFF
(pois
päältä)
OM42B34FI.book Page 53 Thursday, December 27, 2018 3:51 PM

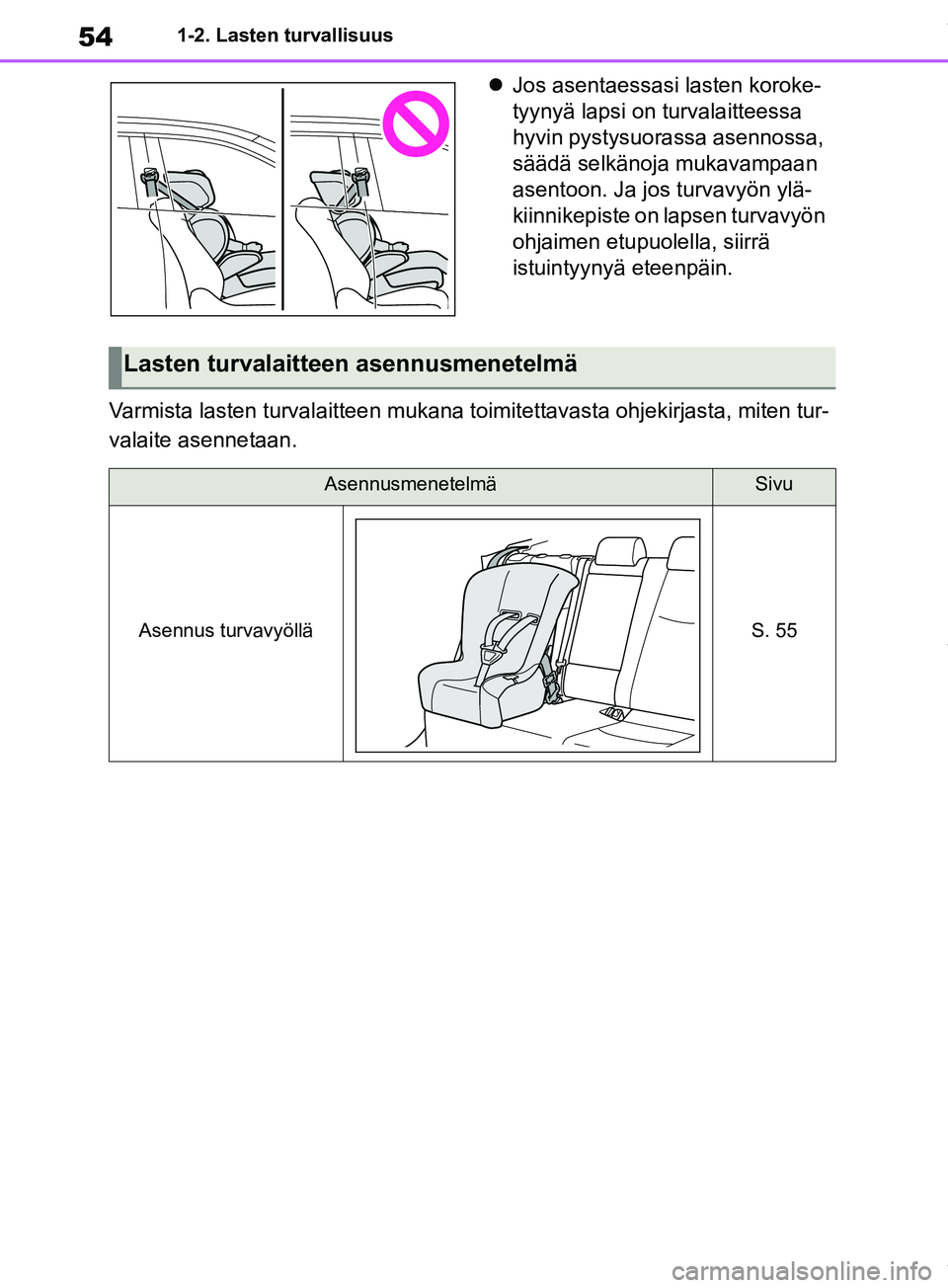

541-2. Lasten turvallisuus
Jos asentaessasi lasten koroke-
tyynyä lapsi on turvalaitteessa
hyvin pystysuorassa asennossa,
säädä selkänoja mukavampaan
asentoon. Ja jos turvavyön ylä-
kiinnikepiste on lapsen turvavyön
ohjaimen etupuolella, siirrä
istuintyynyä eteenpäin.
Varmista lasten turvalaitteen mukana toimitettavasta ohjekirjasta, miten tur-
valaite asennetaan.
Lasten turvalaitteen asennusmenetelmä
AsennusmenetelmäSivu
Asennus turvavyölläS. 55
OM42B34FI.book Page 54 Thursday, December 27, 2018 3:51 PM

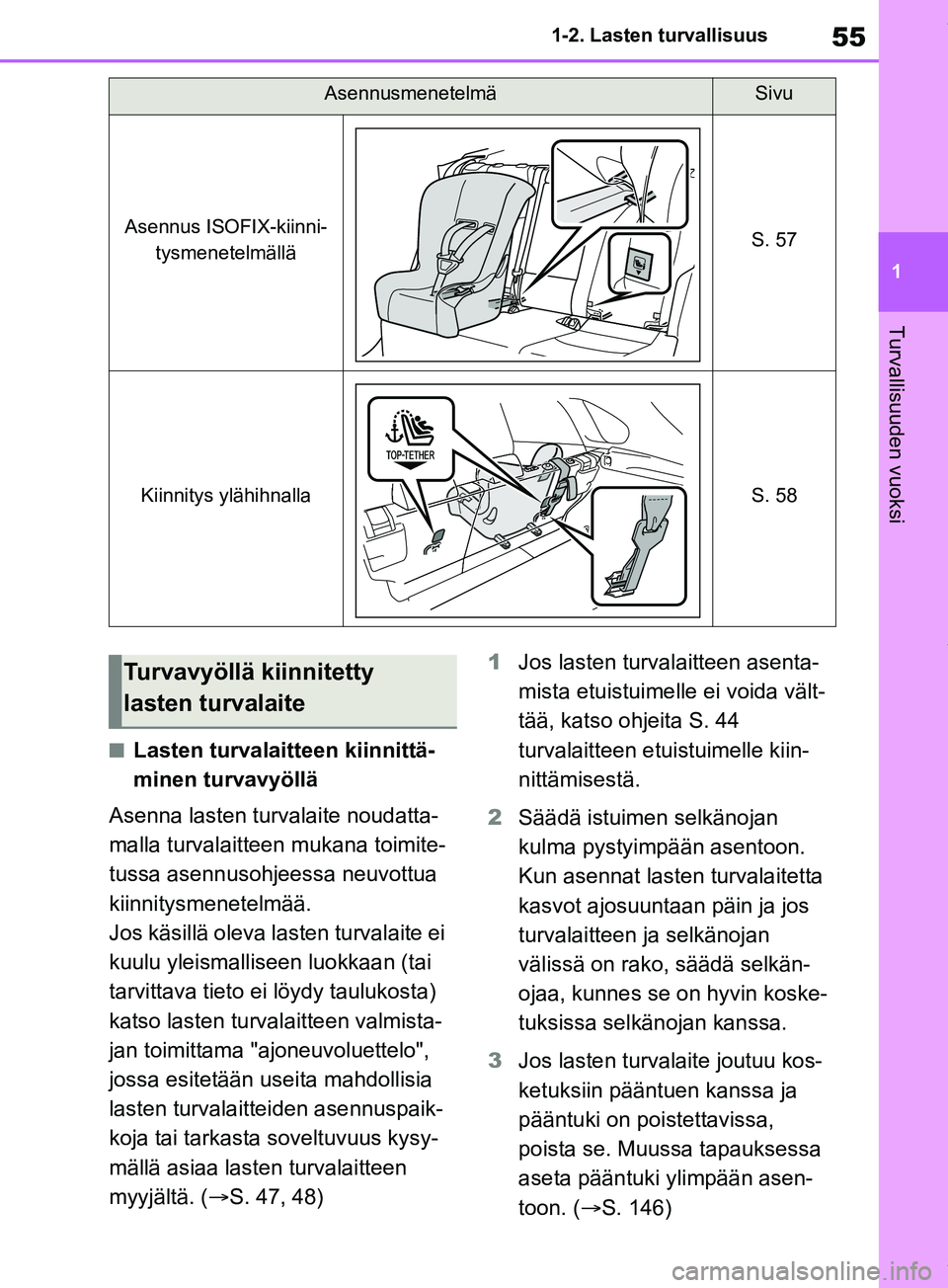

55
1
1-2. Lasten turvallisuus
Turvallisuuden vuoksi
nLasten turvalaitteen kiinnittä-
minen turvavyöllä
Asenna lasten turvalaite noudatta-
malla turvalaitteen mukana toimite-
tussa asennusohjeessa neuvottua
kiinnitysmenetelmää.
Jos käsillä oleva lasten turvalaite ei
kuulu yleismalliseen luokkaan (tai
tarvittava tieto ei löydy taulukosta)
katso lasten turvalaitteen valmista-
jan toimittama "ajoneuvoluettelo",
jossa esitetään useita mahdollisia
lasten turvalaitteiden asennuspaik-
koja tai tarkasta soveltuvuus kysy-
mällä asiaa lasten turvalaitteen
myyjältä. ( S. 47, 48) 1
Jos lasten turvalaitteen asenta-
mista etuistuimelle ei voida vält-
tää, katso ohjeita S. 44
turvalaitteen etuistuimelle kiin-
nittämisestä.
2 Säädä istuimen selkänojan
kulma pystyimpään asentoon.
Kun asennat lasten turvalaitetta
kasvot ajosuuntaan päin ja jos
turvalaitteen ja selkänojan
välissä on rako, säädä selkän-
ojaa, kunnes se on hyvin koske-
tuksissa selkänojan kanssa.
3 Jos lasten turvalaite joutuu kos-
ketuksiin pääntuen kanssa ja
pääntuki on poistettavissa,
poista se. Muussa tapauksessa
aseta pääntuki ylimpään asen-
toon. ( S. 146)
Asennus ISOFIX-kiinni-
tysmenetelmälläS. 57
Kiinnitys ylähihnallaS. 58
AsennusmenetelmäSivu
Turvavyöllä kiinnitetty
lasten turvalaite
OM42B34FI.book Page 55 Thursday, December 27, 2018 3:51 PM

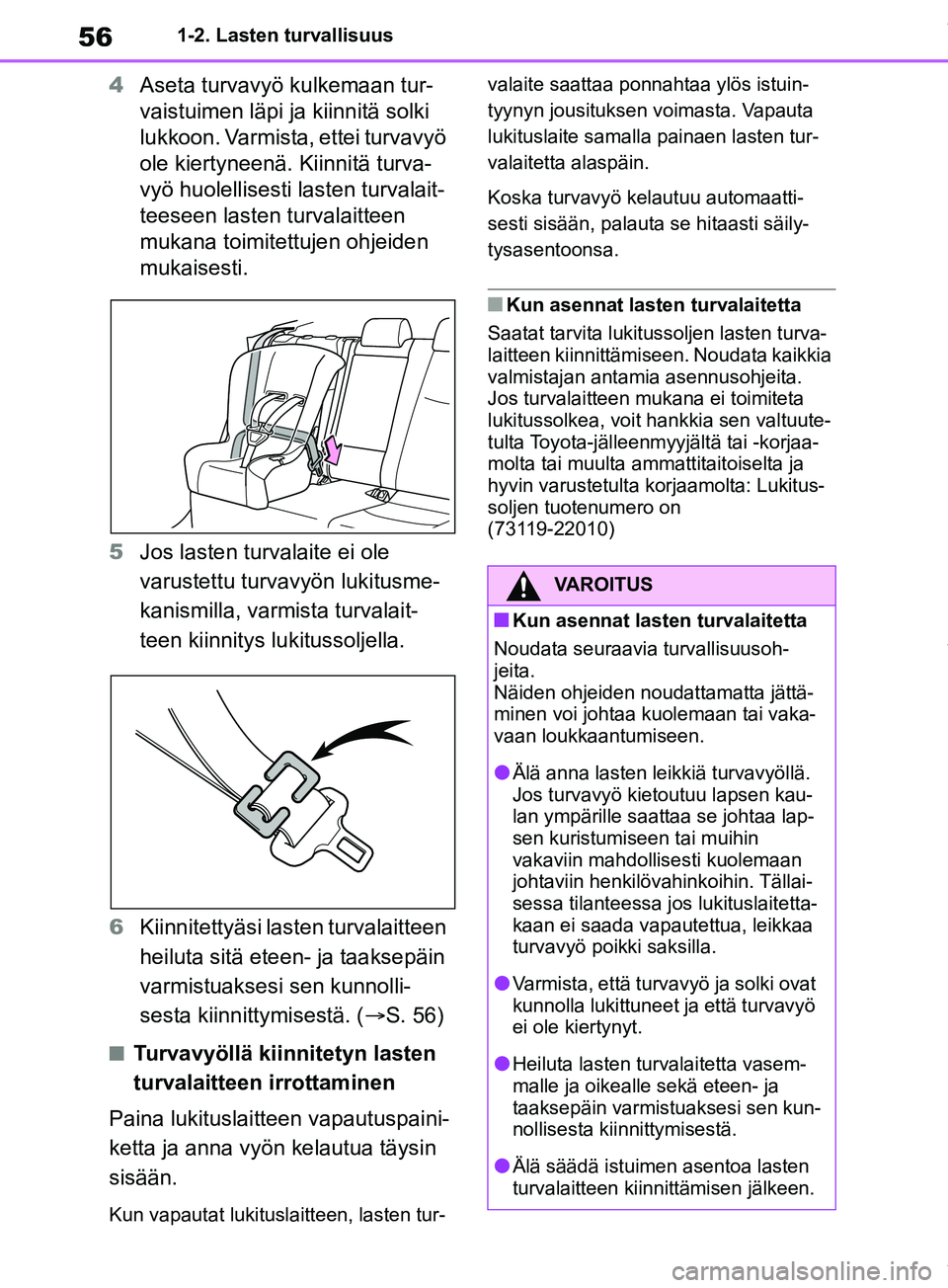

561-2. Lasten turvallisuus
4Aseta turvavyö kulkemaan tur-
vaistuimen läpi ja kiinnitä solki
lukkoon. Varmista, ettei turvavyö
ole kiertyneenä. Kiinnitä turva-
vyö huolellisesti lasten turvalait-
teeseen lasten turvalaitteen
mukana toimitettujen ohjeiden
mukaisesti.
5 Jos lasten turvalaite ei ole
varustettu turvavyön lukitusme-
kanismilla, varmista turvalait-
teen kiinnitys lukitussoljella.
6 Kiinnitettyäsi lasten turvalaitteen
heiluta sitä eteen- ja taaksepäin
varmistuaksesi sen kunnolli-
sesta kiinnittymisestä. ( S. 56)
nTurvavyöllä kiinnitetyn lasten
turvalaitteen irrottaminen
Paina lukituslaitteen vapautuspaini-
ketta ja anna vyön kelautua täysin
sisään.
Kun vapautat lukituslaitteen, lasten tur- valaite saattaa ponnahtaa ylös istuin-
tyynyn jousituksen voimasta. Vapauta
lukituslaite samalla painaen lasten tur-
valaitetta alaspäin.
Koska turvavyö ke
lautuu automaatti-
sesti sisään, palauta se hitaasti säily-
tysasentoonsa.
nKun asennat lasten turvalaitetta
Saatat tarvita lukitussoljen lasten turva-
laitteen kiinnittämiseen. Noudata kaikkia
valmistajan antamia asennusohjeita.
Jos turvalaitteen mukana ei toimiteta
lukitussolkea, voit hankkia sen valtuute-
tulta Toyota-jälleenmyyjältä tai -korjaa-
molta tai muulta ammattitaitoiselta ja
hyvin varustetulta korjaamolta: Lukitus-
soljen tuotenumero on
(73119-22010)
VAROITUS
nKun asennat lasten turvalaitetta
Noudata seuraavia turvallisuusoh-
jeita.
Näiden ohjeiden noudattamatta jättä-
minen voi johtaa kuolemaan tai vaka-
vaan loukkaantumiseen.
lÄlä anna lasten leikkiä turvavyöllä.
Jos turvavyö kietoutuu lapsen kau-
lan ympärille saattaa se johtaa lap-
sen kuristumiseen tai muihin
vakaviin mahdollisesti kuolemaan
johtaviin henkilövahinkoihin. Tällai-
sessa tilanteessa jo s lukituslaitetta-
kaan ei saada vapautettua, leikkaa
turvavyö poikki saksilla.
lVarmista, että turvavyö ja solki ovat
kunnolla lukittuneet ja että turvavyö
ei ole kiertynyt.
lHeiluta lasten turvalaitetta vasem-
malle ja oikealle sekä eteen- ja
taaksepäin varmistuaksesi sen kun-
nollisesta kiinnittymisestä.
lÄlä säädä istuimen asentoa lasten
turvalaitteen kiinnittämisen jälkeen.
OM42B34FI.book Page 56 Thursday, December 27, 2018 3:51 PM

57
1
1-2. Lasten turvallisuus
Turvallisuuden vuoksi
nISOFIX-kiinnitys (lasten ISO-
FIX-turvalaite)
Takaistuimen reunimmaisilla istuin-
paikoilla on alakiinnityspisteet.
(Istuimiin on kiinni tetty kangaslaput,
jotka osoittavat kiinnityslenkkien
paikat.)
nTurvalaitteen asennus ISOFIX-
kiinnityspisteisiin (lasten ISO-
FIX-turvalaite)
Asenna lasten turvalaite noudatta-
malla turvalaitteen mukana toimite-
tussa asennusohjeessa neuvottua
kiinnitysmenetelmää.
Jos käsillä oleva lasten turvalaite ei
kuulu yleismalliseen luokkaan (tai
tarvittava tieto ei löydy taulukosta) katso lasten turvalaitteen valmista-
jan toimittama "a
joneuvoluettelo",
jossa esitetään useita mahdollisia
lasten turvalaitteiden asennuspaik-
koja tai tarkasta soveltuvuus kysy-
mällä asiaa lasten turvalaitteen
myyjältä. ( S. 47, 48)
1 Säädä istuimen selkänojan
kulma pystyimpään asentoon.
Kun asennat lasten turvalaitetta
kasvot ajosuuntaan päin ja jos
turvalaitteen ja selkänojan
välissä on rako, säädä selkän-
ojaa, kunnes se on hyvin koske-
tuksissa selkänojan kanssa.
2 Jos lasten turvalaite joutuu kos-
ketuksiin pääntuen kanssa ja
pääntuki on poistettavissa,
poista se. Muussa tapauksessa
aseta pääntuki ylimpään asen-
toon. ( S. 146)
3 Varmista kiinnityspisteiden pai-
kat ja kiinnitä turvalaite istui-
meen.
Kiinnityslenkit löytyvät molempien
istuinten kohdalta selkänojan ja istui-
nosan välisestä raosta.
VAROITUS
lKun kiinnität lapsen koroketyynyn
kanssa turvavyöllä varmista, että
olkavyö kulkee lapsen hartian kes-
kiosan yli. Vyö ei saa kulkea läheltä
kaulaa, eikä se saa pudota olka-
pään yli.
lAsenna lasten turvalaite aina sen
valmistajan ohjeiden mukaisesti.
Lasten turvalaitteen
kiinnittäminen ISOFIX-
kiinnityksellä
OM42B34FI.book Page 57 Thursday, December 27, 2018 3:51 PM

581-2. Lasten turvallisuus
4Kiinnitettyäsi lasten turvalaitteen
heiluta sitä eteen- ja taaksepäin
varmistuaksesi sen kunnolli-
sesta kiinnittymisestä. ( S. 56)
nYlähihnan kiinnityspisteet
Takaistuimen reunimmaisilla istuin-
paikoilla on yläkiinnityspisteet.
Käytä kiinnityspisteitä, kun kiinnität
ylähihnaa.
Ylähihnan kiinnityspisteet Ylähihna
nYlähihnan kiinnittäminen ylä-
hihnan kiinnityspisteisiin
Asenna lasten turvalaite noudatta-
malla turvalaitteen mukana toimite-
tussa asennusohjeessa neuvottua
kiinnitysmenetelmää.
1 Säädä pääntuki ylimpään asen-
toon.
Jos lasten turvalaite joutuu kosketuksiin
pääntuen tai ylähihnan kanssa ja pään-
tuki on poistettavissa, poista se.
(S. 146)
2 Kiinnitä koukku kiinnityspistee-
seen ja kiristä ylähihna.
Varmistu, että yläkiinnityshihna on kun-
nolla kiinnittynyt. ( S. 56)
Kun asennat lasten turvalaitetta pään-
tukien ollessa ylös nostettuina, var-
mistu siitä, että ylähihna kulkee
pääntuen alapuolelta.
Koukku
Ylähihna
VAROITUS
nKun asennat lasten turvalaitetta
Noudata seuraavia turvallisuusoh-
jeita.
Näiden ohjeiden noudattamatta jättä-
minen voi johtaa kuolemaan tai vaka-
vaan loukkaantumiseen.
lÄlä säädä istuimen asentoa lasten
turvalaitteen kiinnittämisen jälkeen.
lKun kiinnität turvalaitteen sen
omilla kiinnitysvälineillä varmistu,
ettei kiinnityspisteiden ympärillä ole
mitään vieraita esineitä ja ettei tur-
vavyö jää turvalaitteen taakse
puristuksiin.
lAsenna lasten turvalaite aina sen
valmistajan ohjeiden mukaisesti.
Ylähihnan kiinnityspisteen
käyttö
A
B
A
B
OM42B34FI.book Page 58 Thursday, December 27, 2018 3:51 PM

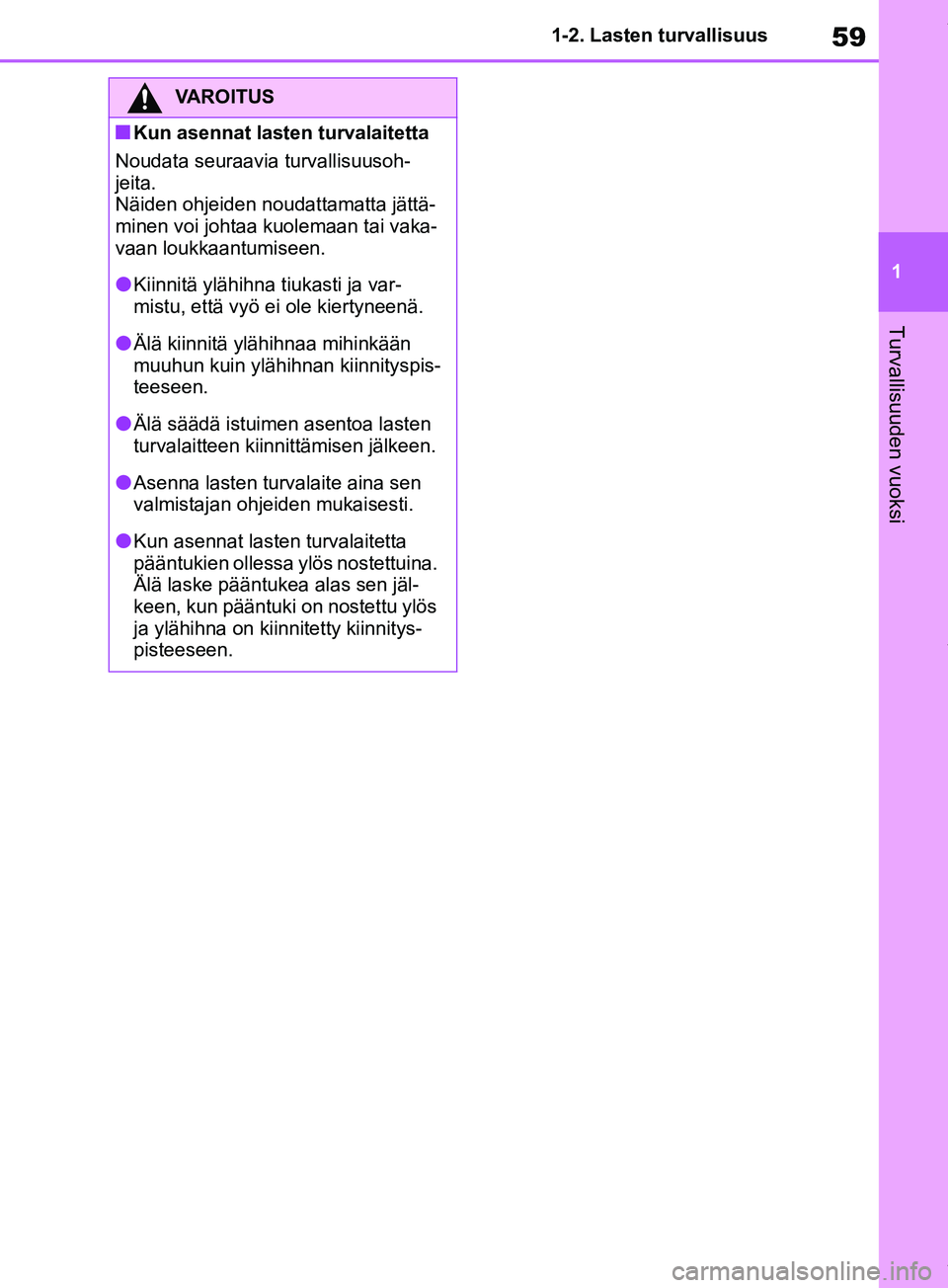

59
1
1-2. Lasten turvallisuus
Turvallisuuden vuoksi
VAROITUS
nKun asennat lasten turvalaitetta
Noudata seuraavia turvallisuusoh-
jeita.
Näiden ohjeiden noudattamatta jättä-
minen voi johtaa kuolemaan tai vaka-
vaan loukkaantumiseen.
lKiinnitä ylähihna tiukasti ja var-
mistu, että vyö ei ole kiertyneenä.
lÄlä kiinnitä ylähihnaa mihinkään
muuhun kuin ylähihnan kiinnityspis-
teeseen.
lÄlä säädä istuimen asentoa lasten
turvalaitteen kiinnittämisen jälkeen.
lAsenna lasten turvalaite aina sen
valmistajan ohjeiden mukaisesti.
lKun asennat lasten turvalaitetta
pääntukien ollessa ylös nostettuina.
Älä laske pääntukea alas sen jäl-
keen, kun pääntuki on nostettu ylös
ja ylähihna on kiinnitetty kiinnitys-
pisteeseen.
OM42B34FI.book Page 59 Thursday, December 27, 2018 3:51 PM

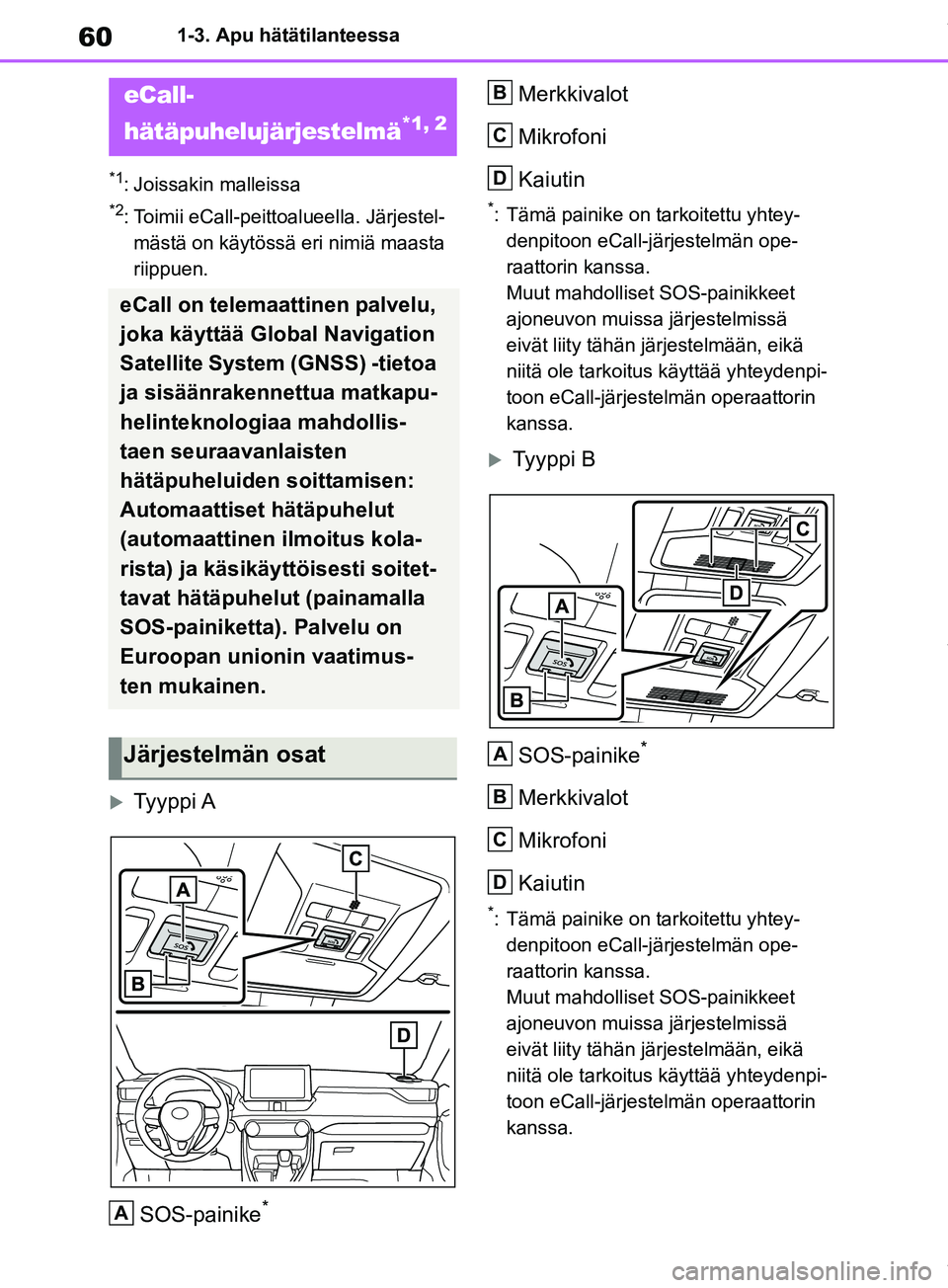

601-3. Apu hätätilanteessa
1-3.Apu hätätilanteessa
*1: Joissakin malleissa
*2: Toimii eCall-peittoalueella. Järjestel-mästä on käytössä eri nimiä maasta
riippuen.
Ty y pp i A
SOS-painike
*
Merkkivalot
Mikrofoni
Kaiutin
*: Tämä painike on tarkoitettu yhtey- denpitoon eCall-järjestelmän ope-
raattorin kanssa.
Muut mahdolliset SOS-painikkeet
ajoneuvon muissa järjestelmissä
eivät liity tähän järjestelmään, eikä
niitä ole tarkoitus käyttää yhteydenpi-
toon eCall-järjestelmän operaattorin
kanssa.
Tyyppi B
SOS-painike
*
Merkkivalot
Mikrofoni
Kaiutin
*: Tämä painike on tarkoitettu yhtey- denpitoon eCall-järjestelmän ope-
raattorin kanssa.
Muut mahdolliset SOS-painikkeet
ajoneuvon muissa järjestelmissä
eivät liity tähän järjestelmään, eikä
niitä ole tarkoitus käyttää yhteydenpi-
toon eCall-järjestelmän operaattorin
kanssa.
eCall-
hätäpuhelujärjestelmä
*1, 2
eCall on telemaattinen palvelu,
joka käyttää Global Navigation
Satellite System (GNSS) -tietoa
ja sisäänrakennettua matkapu-
helinteknologiaa mahdollis-
taen seuraavanlaisten
hätäpuheluiden soittamisen:
Automaattiset hätäpuhelut
(automaattinen ilmoitus kola-
rista) ja käsikäyttöisesti soitet-
tavat hätäpuhelut (painamalla
SOS-painiketta). Palvelu on
Euroopan unionin vaatimus-
ten mukainen.
Järjestelmän osat
A
B
C
D
A
B
C
D
OM42B34FI.book Page 60 Thursday, December 27, 2018 3:51 PM
