TOYOTA RAV4 2018 Omistajan Käsikirja (in Finnish)

81
2
2-1. Mittaristo
Tiedot ja ilmaisimet, jotka kertovat auton tilasta

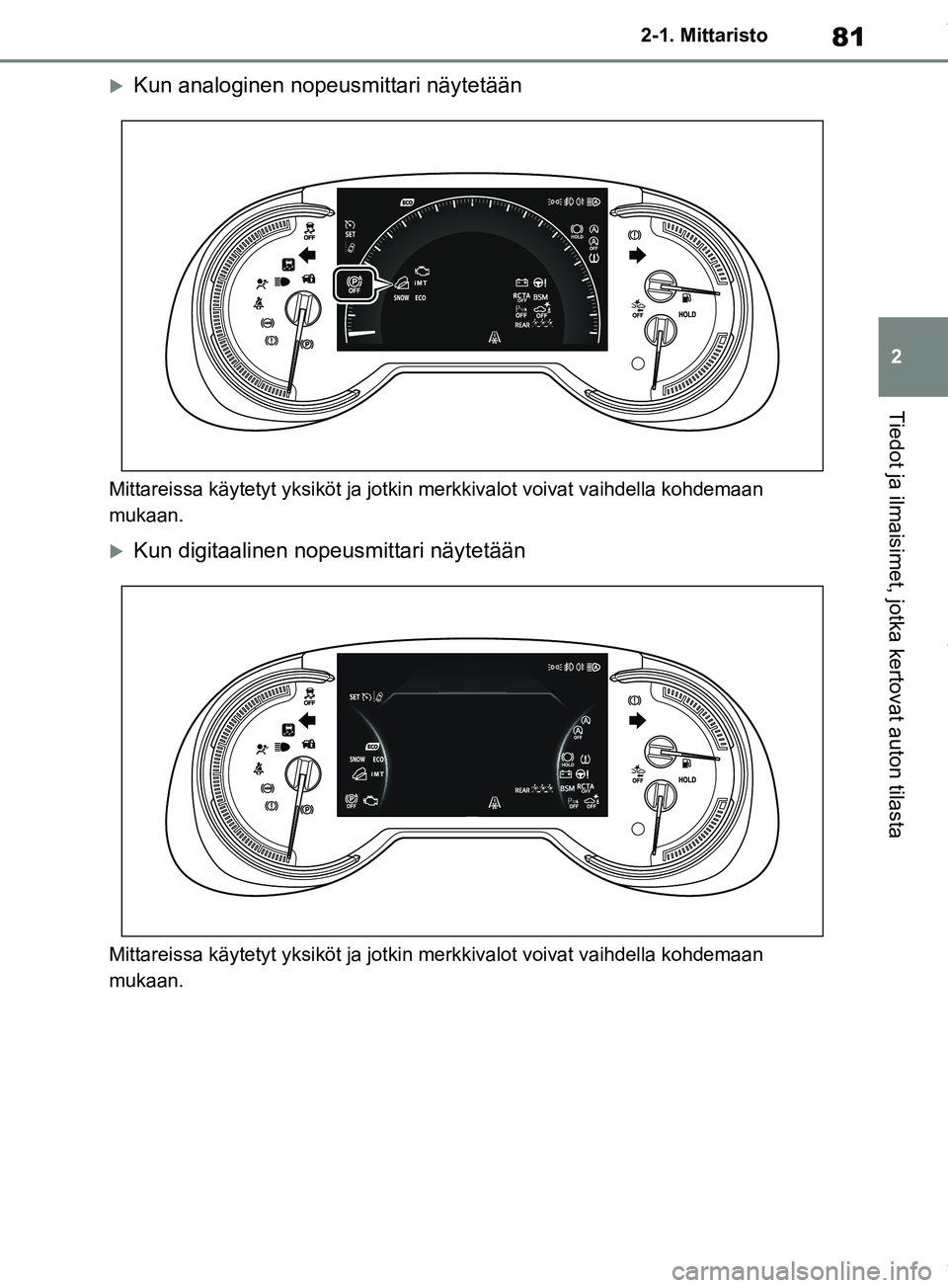

Kun analoginen nopeusmittari näytetään
Mittareissa käytetyt yksikö
t ja jotkin merkkivalot voivat vaihdella kohdemaan
mukaan.
Kun digitaalinen nopeusmittari näytetään
Mittareissa käytetyt yksikö t ja jotkin merkkivalot voivat vaihdella kohdemaan
mukaan.
OM42B34FI.book Page 81 Thursday, December 27, 2018 3:51 PM

822-1. Mittaristo
Varoitusvalot kertovat kuljettajalle
toimintahäiriöistä auton järjestel-
missä.
Varoitusvalot
(Punainen)
Jarrujärjestelmän varoitus-
valo
*1 (S. 498)
(Keltainen)
Jarrujärjestelmän varoitus-
valo
*1 (S. 498)
Latausjärjestelmän varoitus-
valo
*1 (S. 498)
Korkean jäähdytysnesteen
lämpötilan varoitusvalo
*2
(S. 499)
Alhaisen öljynpaineen varoi-
tusvalo
*2 ( S. 499)
Toimintahäiriön varoitusvalo
*1
(S. 499)
SRS-turvatyynyjen varoitus-
valo
*1 (S. 499)
ABS-jarrujärjestelmän varoi-
tusvalo
*1 ( S. 500)
(Punai-
nen/keltai- nen)
Sähkötoimisen ohjaustehosti-
men varoitusvalo
*1 (S. 500)
(Keltainen)
iMT-merkkivalo
(joissakin malleissa)
(S. 500)
(Vilkkuu tai palaa)
PCS-varoitusvalo*1
(joissain malleissa)
(S. 501)
(oranssi)
LTA-merkkivalo
(joissakin malleissa)
(S. 501)
Kaistavahdin (LDA) merkki-
valo (joissakin malleissa)
(S. 501)
(Vilkkuu)
Stop & Start -järjestelmän
poiskytkennän merkkivalo
*1
(joissakin malleissa)
(S. 501)
(Vilkkuu)
Pysäköintitutkan OFF-merk-
kivalo
*3 (joissakin malleissa)
(S. 502)
(Vilkkuu)
PKSB OFF -merkkivalo*1
(joissakin malleissa)
(S. 502)
(Vilkkuu)
RCTA OFF -merkkivalo*1
(joissain malleissa)
(S. 503)
Luiston merkkivalo
*1
(S. 503)
Brake Override -järjestelmän
/ Drive-Start Control -järjestel-
män (joissakin malleissa) /
PKSB-järjestelmän (joissakin
malleissa) varoitusvalo
*2
(S. 504)
(Vilkkuu)
Jarrunpitotoiminnon merkki-
valo
*1 (S. 504)
(Vilkkuu)
Seisontajarrun merkkivalo
(S. 505)
Alhaisen polttoainemäärän
varoitusvalo ( S. 505)
Kuljettajan ja etumatkustajan
turvavyön muistutusvalo
(S. 505)
OM42B34FI.book Page 82 Thursday, December 27, 2018 3:51 PM

83
2
2-1. Mittaristo
Tiedot ja ilmaisimet, jotka kertovat auton tilasta

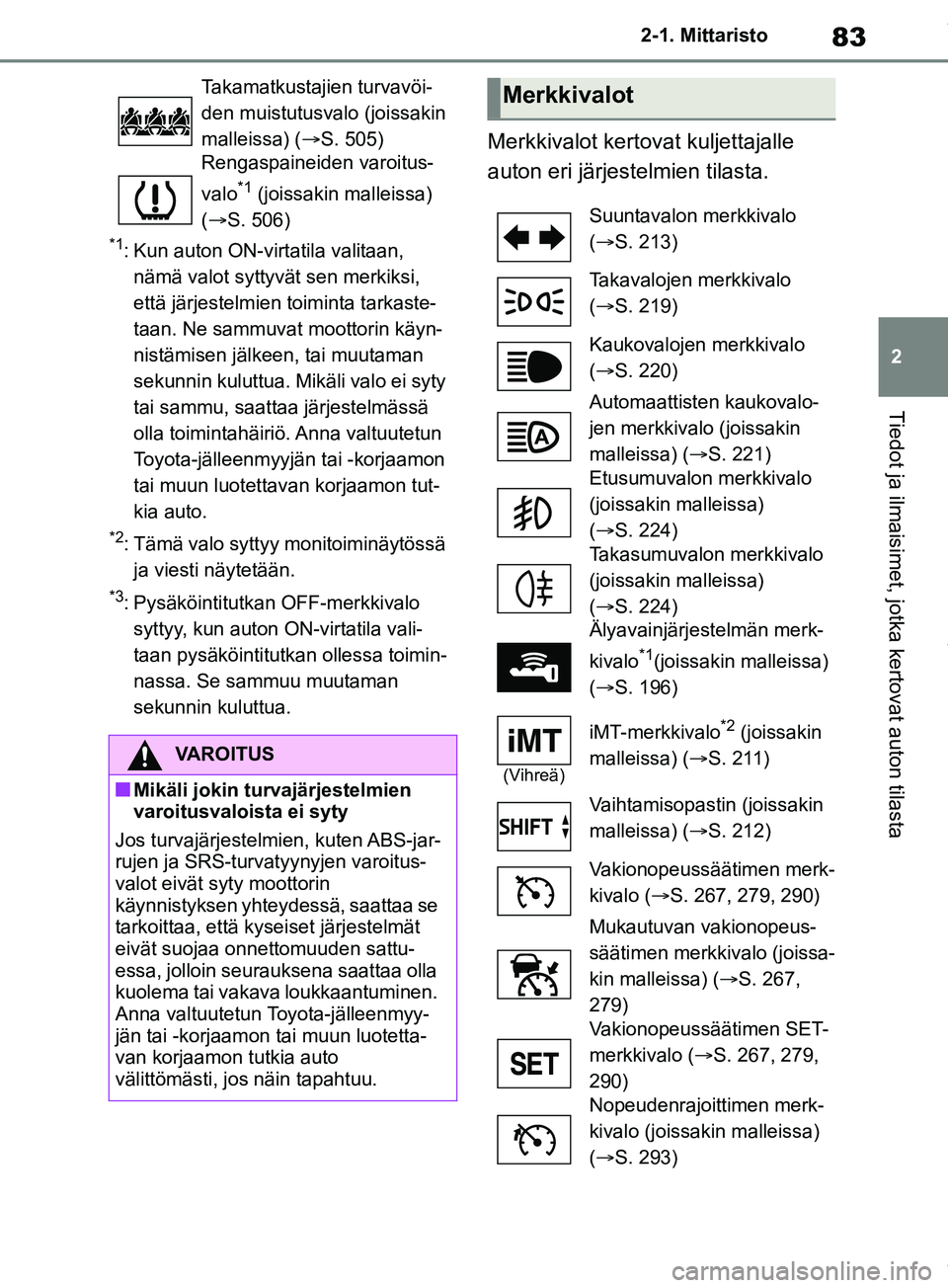

*1: Kun auton ON-virtatila valitaan,
nämä valot syttyvä t sen merkiksi,
että järjestelmien toiminta tarkaste-
taan. Ne sammuvat moottorin käyn-
nistämisen jälkeen, tai muutaman
sekunnin kuluttua. Mikäli valo ei syty
tai sammu, saattaa järjestelmässä
olla toimintahäiriö. Anna valtuutetun
Toyota-jälleenmyyjän tai -korjaamon
tai muun luotettavan korjaamon tut-
kia auto.
*2: Tämä valo syttyy monitoiminäytössä ja viesti näytetään.
*3: Pysäköintitutkan OFF-merkkivalo syttyy, kun auton ON-virtatila vali-
taan pysäköintitutkan ollessa toimin-
nassa. Se sammuu muutaman
sekunnin kuluttua.
Merkkivalot kertovat kuljettajalle
auton eri järjestelmien tilasta.
Takamatkustajien turvavöi-
den muistutusvalo (joissakin
malleissa) ( S. 505)
Rengaspaineiden varoitus-
valo
*1 (joissakin malleissa)
(S. 506)
VAROITUS
nMikäli jokin turvajärjestelmien
varoitusvaloista ei syty
Jos turvajärjestelmien, kuten ABS-jar-
rujen ja SRS-turvat yynyjen varoitus-
valot eivät syty moottorin
käynnistyksen yhteydessä, saattaa se
tarkoittaa, että kyseiset järjestelmät
eivät suojaa onnettomuuden sattu-
essa, jolloin seurauksena saattaa olla
kuolema tai vakava loukkaantuminen.
Anna valtuutetun Toyota-jälleenmyy-
jän tai -korjaamon tai muun luotetta-
van korjaamon tutkia auto
välittömästi, jos näin tapahtuu.
Merkkivalot
Suuntavalon merkkivalo
( S. 213)
Takavalojen merkkivalo
( S. 219)
Kaukovalojen merkkivalo
( S. 220)
Automaattisten kaukovalo-
jen merkkivalo (joissakin
malleissa) ( S. 221)
Etusumuvalon merkkivalo
(joissakin malleissa)
( S. 224)
Takasumuvalon merkkivalo
(joissakin malleissa)
( S. 224)
Älyavainjärjestelmän merk-
kivalo
*1(joissakin malleissa)
( S. 196)
(Vihreä)
iMT-merkkivalo*2 (joissakin
malleissa) ( S. 211)
Vaihtamisopast in (joissakin
malleissa) ( S. 212)
Vakionopeussäätimen merk-
kivalo ( S. 267, 279, 290)
Mukautuvan vakionopeus-
säätimen merkkivalo (joissa-
kin malleissa) (S. 267,
279)
Vakionopeussäätimen SET-
merkkivalo ( S. 267, 279,
290)
Nopeudenrajoittimen merk-
kivalo (joissakin malleissa)
( S. 293)
OM42B34FI.book Page 83 Thursday, December 27, 2018 3:51 PM

842-1. Mittaristo

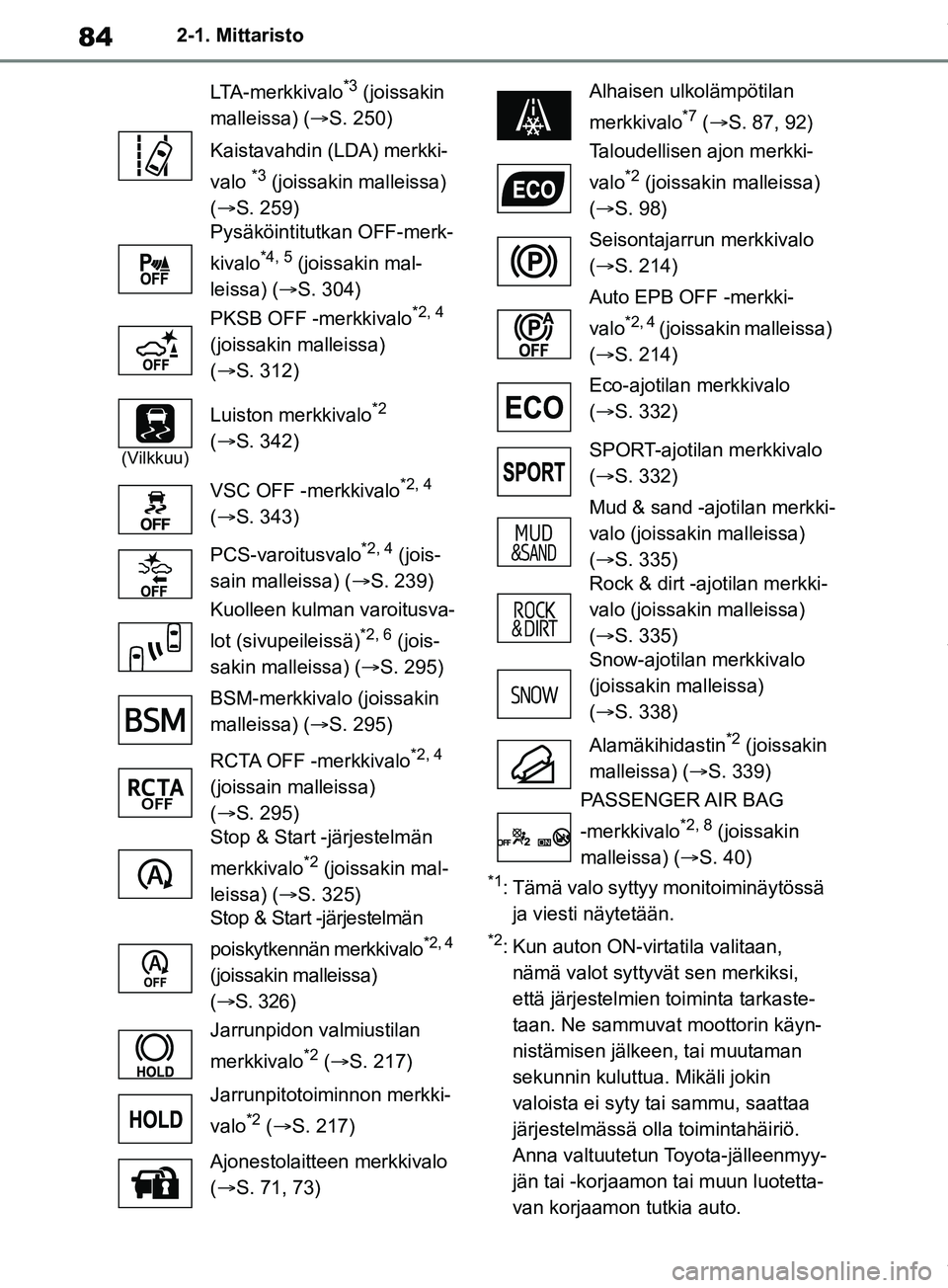

*1: Tämä valo syttyy monitoiminäytössä ja viesti näytetään.
*2: Kun auton ON-virtatila valitaan, nämä valot syttyvät sen merkiksi,
että järjestelmien toiminta tarkaste-
taan. Ne sammuvat moottorin käyn-
nistämisen jälkeen, tai muutaman
sekunnin kuluttua. Mikäli jokin
valoista ei syty tai sammu, saattaa
järjestelmässä olla toimintahäiriö.
Anna valtuutetun Toyota-jälleenmyy-
jän tai -korjaamon tai muun luotetta-
van korjaamon tutkia auto.
LTA-merkkivalo
*3 (joissakin
malleissa) ( S. 250)
Kaistavahdin (LDA) merkki-
valo
*3 (joissakin malleissa)
(S. 259)
Pysäköintitutkan OFF-merk-
kivalo
*4, 5 (joissakin mal-
leissa) ( S. 304)
PKSB OFF -merkkivalo
*2, 4
(joissakin malleissa)
(S. 312)
(Vilkkuu)
Luiston merkkivalo*2
(S. 342)
VSC OFF -merkkivalo
*2, 4
(S. 343)
PCS-varoitusvalo
*2, 4 (jois-
sain malleissa) ( S. 239)
Kuolleen kulman varoitusva-
lot (sivupeileissä)
*2, 6 (jois-
sakin malleissa) ( S. 295)
BSM-merkkivalo (joissakin
malleissa) ( S. 295)
RCTA OFF -merkkivalo
*2, 4
(joissain malleissa)
(S. 295)
Stop & Start -järjestelmän
merkkivalo
*2 (joissakin mal-
leissa) ( S. 325)
Stop & Start -järjestelmän
poiskytkennän merkkivalo
*2, 4
(joissakin malleissa)
(  S. 326)
Jarrunpidon valmiustilan
merkkivalo
*2 (S. 217)
Jarrunpitotoiminnon merkki-
valo
*2 (S. 217)
Ajonestolaitteen merkkivalo
(S. 71, 73)
Alhaisen ulkolämpötilan
merkkivalo
*7 (S. 87, 92)
Taloudellisen ajon merkki-
valo
*2 (joissakin malleissa)
( S. 98)
Seisontajarrun merkkivalo
( S. 214)
Auto EPB OFF -merkki-
valo
*2, 4 (joissakin malleissa)
( S. 214)
Eco-ajotilan merkkivalo
( S. 332)
SPORT-ajotilan merkkivalo
( S. 332)
Mud & sand -ajotilan merkki-
valo (joissakin malleissa)
( S. 335)
Rock & dirt -ajotilan merkki-
valo (joissakin malleissa)
( S. 335)
Snow-ajotilan merkkivalo
(joissakin malleissa)
( S. 338)
Alamäkihidastin
*2 (joissakin
malleissa) ( S. 339)
PASSENGER AIR BAG
-merkkivalo
*2, 8 (joissakin
malleissa) ( S. 40)
OM42B34FI.book Page 84 Thursday, December 27, 2018 3:51 PM

85
2
2-1. Mittaristo
Tiedot ja ilmaisimet, jotka kertovat auton tilasta

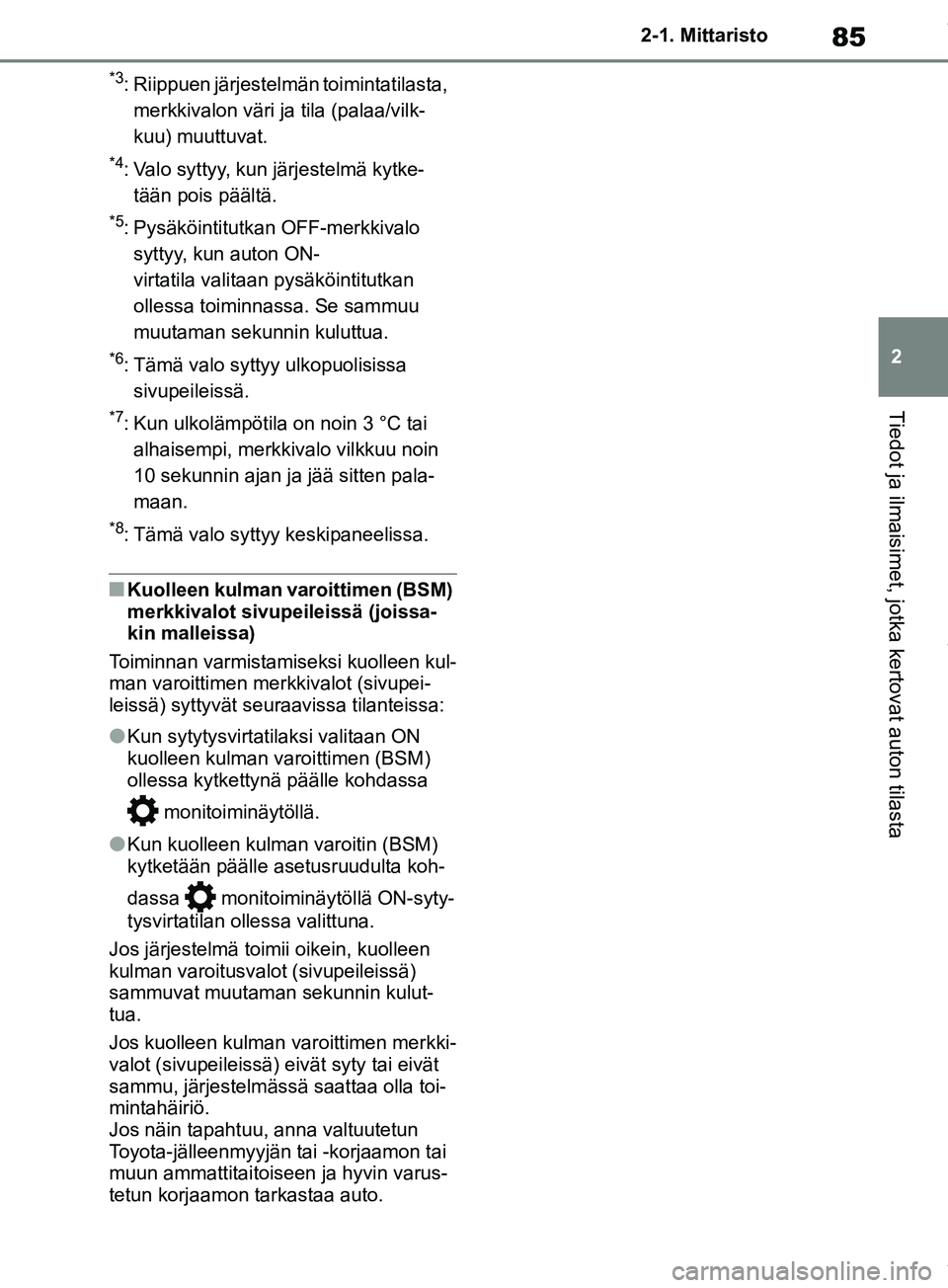

*3: Riippuen järjestelmän toimintatilasta,
merkkivalon väri ja tila (palaa/vilk-
kuu) muuttuvat.
*4: Valo syttyy, kun järjestelmä kytke- tään pois päältä.
*5: Pysäköintitutkan OFF-merkkivalo syttyy, kun auton ON-
virtatila valitaan pysäköintitutkan
ollessa toiminnassa. Se sammuu
muutaman sekunnin kuluttua.
*6: Tämä valo syttyy ulkopuolisissa sivupeileissä.
*7: Kun ulkolämpötila on noin 3 °C tai alhaisempi, merkkivalo vilkkuu noin
10 sekunnin ajan ja jää sitten pala-
maan.
*8: Tämä valo syttyy keskipaneelissa.
nKuolleen kulman varoittimen (BSM)
merkkivalot sivupeileissä (joissa-
kin malleissa)
Toiminnan varmistamiseksi kuolleen kul-
man varoittimen merkkivalot (sivupei-
leissä) syttyvät seur aavissa tilanteissa:
lKun sytytysvirtatilaksi valitaan ON
kuolleen kulman varoittimen (BSM)
ollessa kytkettynä päälle kohdassa
monitoiminäytöllä.
lKun kuolleen kulman varoitin (BSM)
kytketään päälle asetusruudulta koh-
dassa monitoiminäytöllä ON-syty-
tysvirtatilan ollessa valittuna.
Jos järjestelmä toimii oikein, kuolleen
kulman varoitusvalot (sivupeileissä)
sammuvat muutaman sekunnin kulut-
tua.
Jos kuolleen kulman varoittimen merkki-
valot (sivupeileissä) eivät syty tai eivät
sammu, järjestelmässä saattaa olla toi-
mintahäiriö.
Jos näin tapahtuu, anna valtuutetun
Toyota-jälleenmyyjän tai -korjaamon tai
muun ammattitaitoiseen ja hyvin varus-
tetun korjaamon tarkastaa auto.
OM42B34FI.book Page 85 Thursday, December 27, 2018 3:51 PM

862-1. Mittaristo
Mittareissa ja näytöissä käytetyt yksiköt voivat vaihdella kohdemaan mukaan.
Käyntinopeusmittari
Näyttää moottorin pyörintänopeuden kierroksina minuutissa
Ulkolämpötila (S. 87)
Kello ( S. 88)
Monitoiminäyttö
Monitoiminäyttö välittää kuljetta jalle erityyppisiä ajotietoja (S. 95)
Näyttää varoitusviestejä toimintahäiriön sattuessa ( S. 508)
Nopeusmittari
Näyttää auton nopeuden
Polttoainemittari
Näyttää polttoainesäiliössä jäljellä olevan polttoaineen määrän
Matka-/osamatkamittari ja mittariston valaistuksen säädön näyttö
Matkamittari:
Näyttää autolla ajetun kokonaismatkan
Osamatkamittari:
Näyttää autolla ajetun matkan mittarin nollauksen jälkeen. Osamatkamittareita A ja

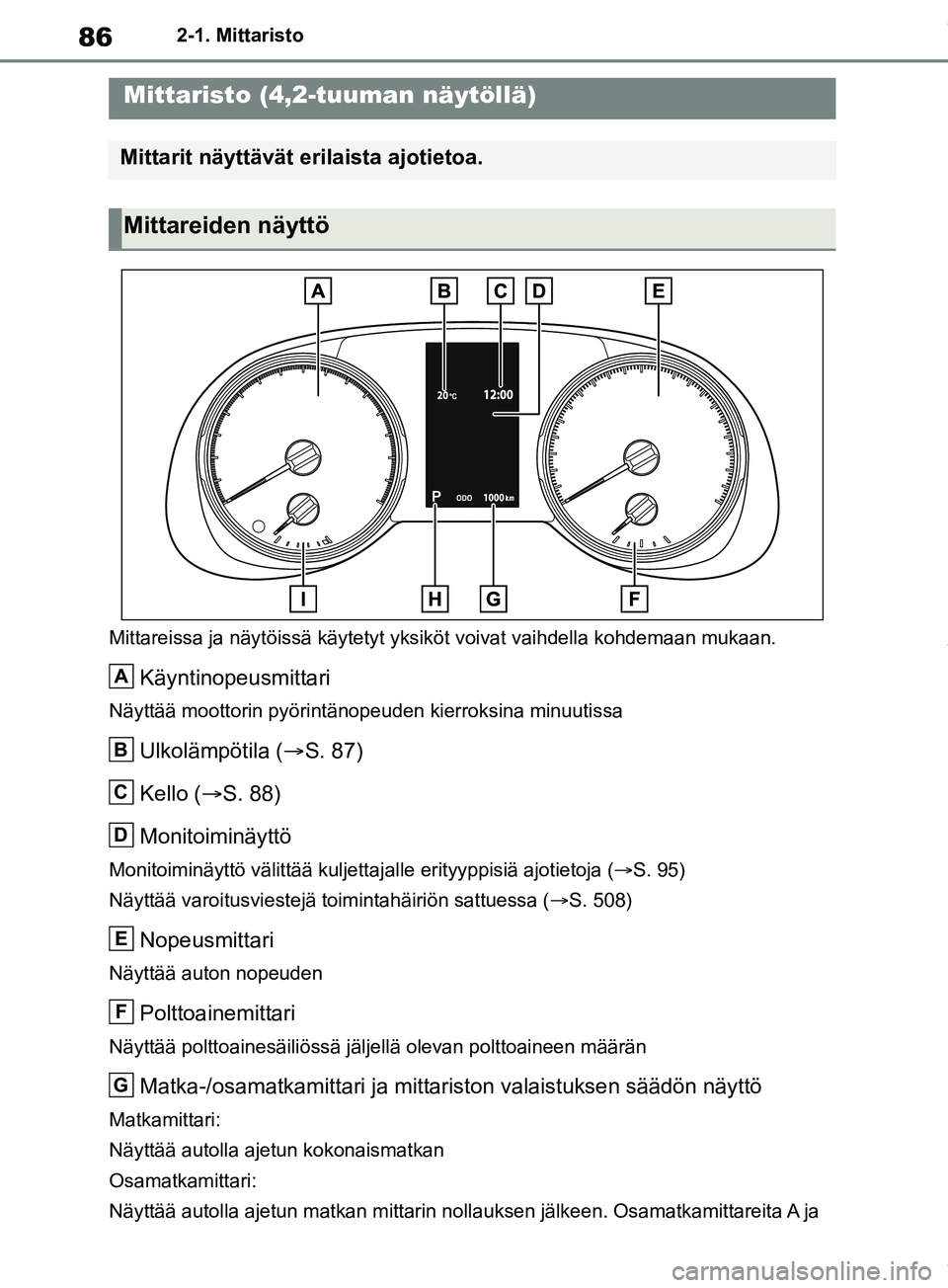

Mittaristo (4,2-tuuman näytöllä)
Mittarit näyttävät erilaista ajotietoa.
Mittareiden näyttö
A
B
C
D
E
F
G
OM42B34FI.book Page 86 Thursday, December 27, 2018 3:51 PM

87
2
2-1. Mittaristo
Tiedot ja ilmaisimet, jotka kertovat auton tilasta

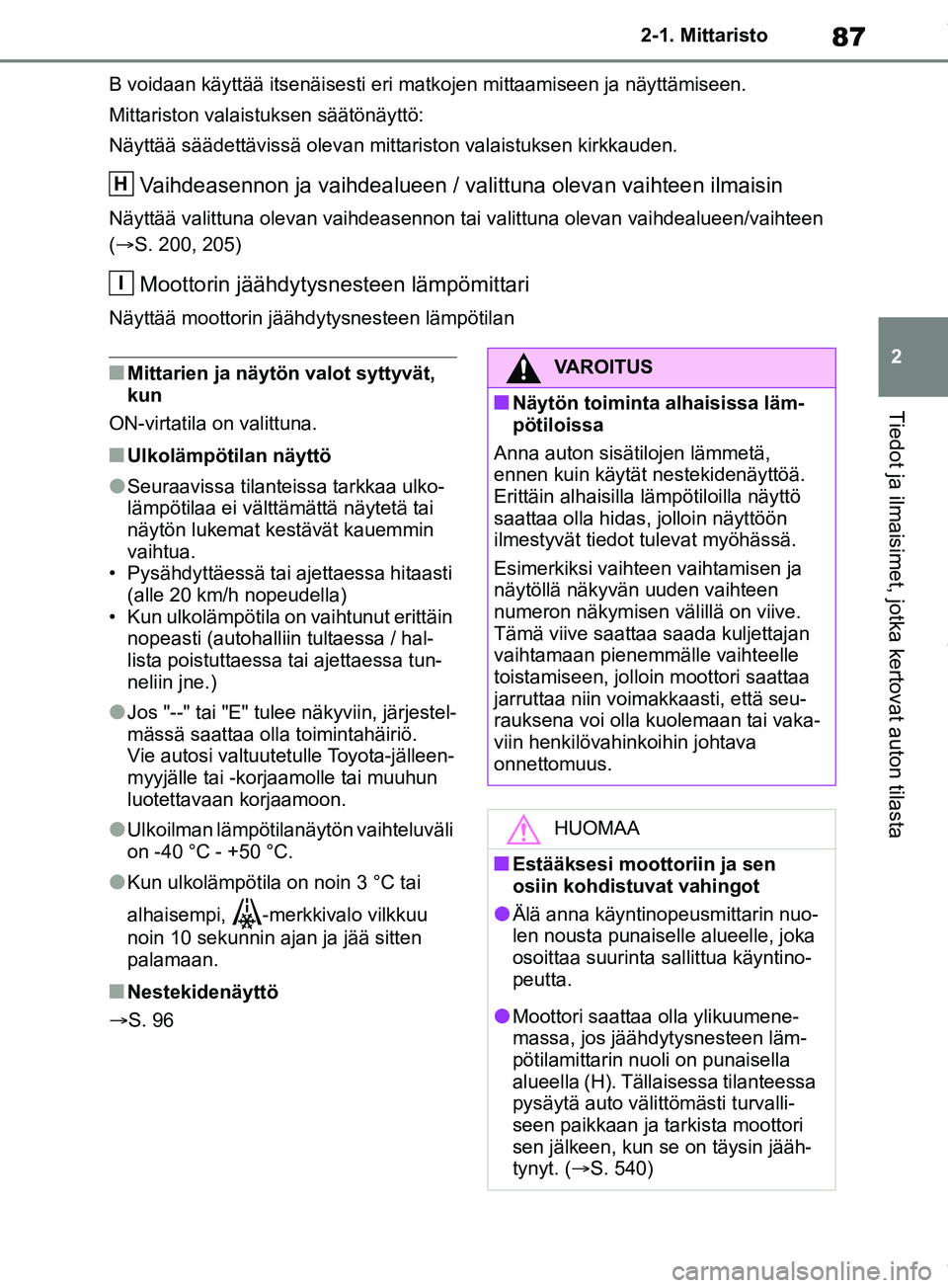

B voidaan käyttää itsenäisesti eri matkojen mittaamiseen ja näyttämiseen.
Mittariston valaistuksen säätönäyttö:
Näyttää säädettävissä olevan mittariston valaistuksen kirkkauden.
Vaihdeasennon ja vaihdealueen / valittuna olevan vaihteen ilmaisin
Näyttää valittuna olevan vaihdeasennon tai valittuna olevan vaihdealueen/vaihteen
(S. 200, 205)
Moottorin jäähdytysnesteen lämpömittari
Näyttää moottorin jäähdytysnesteen lämpötilan
nMittarien ja näytön valot syttyvät,
kun
ON-virtatila on valittuna.
nUlkolämpötilan näyttö
lSeuraavissa tilantei ssa tarkkaa ulko-
lämpötilaa ei välttä mättä näytetä tai
näytön lukemat kestävät kauemmin
vaihtua.
• Pysähdyttäessä tai ajettaessa hitaasti (alle 20 km/h nopeudella)
• Kun ulkolämpötila on vaihtunut erittäin nopeasti (autohalliin tultaessa / hal-
lista poistuttaessa tai ajettaessa tun-
neliin jne.)
lJos "--" tai "E" tulee näkyviin, järjestel-
mässä saattaa olla toimintahäiriö.
Vie autosi valtuutetulle Toyota-jälleen-
myyjälle tai -korjaamolle tai muuhun
luotettavaan korjaamoon.
lUlkoilman lämpötilanäytön vaihteluväli
on -40 °C - +50 °C.
lKun ulkolämpötila on noin 3 °C tai
alhaisempi, -merkkivalo vilkkuu
noin 10 sekunnin ajan ja jää sitten
palamaan.
nNestekidenäyttö
S. 96
H
I
VAROITUS
nNäytön toiminta alhaisissa läm-
pötiloissa
Anna auton sisätilojen lämmetä,
ennen kuin käytät nestekidenäyttöä.
Erittäin alhaisilla lämpötiloilla näyttö
saattaa olla hidas, jolloin näyttöön
ilmestyvät tiedot tu levat myöhässä.
Esimerkiksi vaihteen vaihtamisen ja
näytöllä näkyvän uuden vaihteen
numeron näkymisen välillä on viive.
Tämä viive saattaa saada kuljettajan
vaihtamaan pienemmälle vaihteelle
toistamiseen, jolloin moottori saattaa
jarruttaa niin voim akkaasti, että seu-
rauksena voi olla kuolemaan tai vaka-
viin henkilövahinkoihin johtava
onnettomuus.
HUOMAA
nEstääksesi moottoriin ja sen
osiin kohdistuvat vahingot
lÄlä anna käyntinopeusmittarin nuo-
len nousta punaiselle alueelle, joka
osoittaa suurinta sallittua käyntino-
peutta.
lMoottori saattaa olla ylikuumene-
massa, jos jäähdytysnesteen läm-
pötilamittarin nuoli on punaisella
alueella (H). Tällaisessa tilanteessa
pysäytä auto välittömästi turvalli-
seen paikkaan ja tarkista moottori
sen jälkeen, kun se on täysin jääh-
tynyt. ( S. 540)
OM42B34FI.book Page 87 Thursday, December 27, 2018 3:51 PM

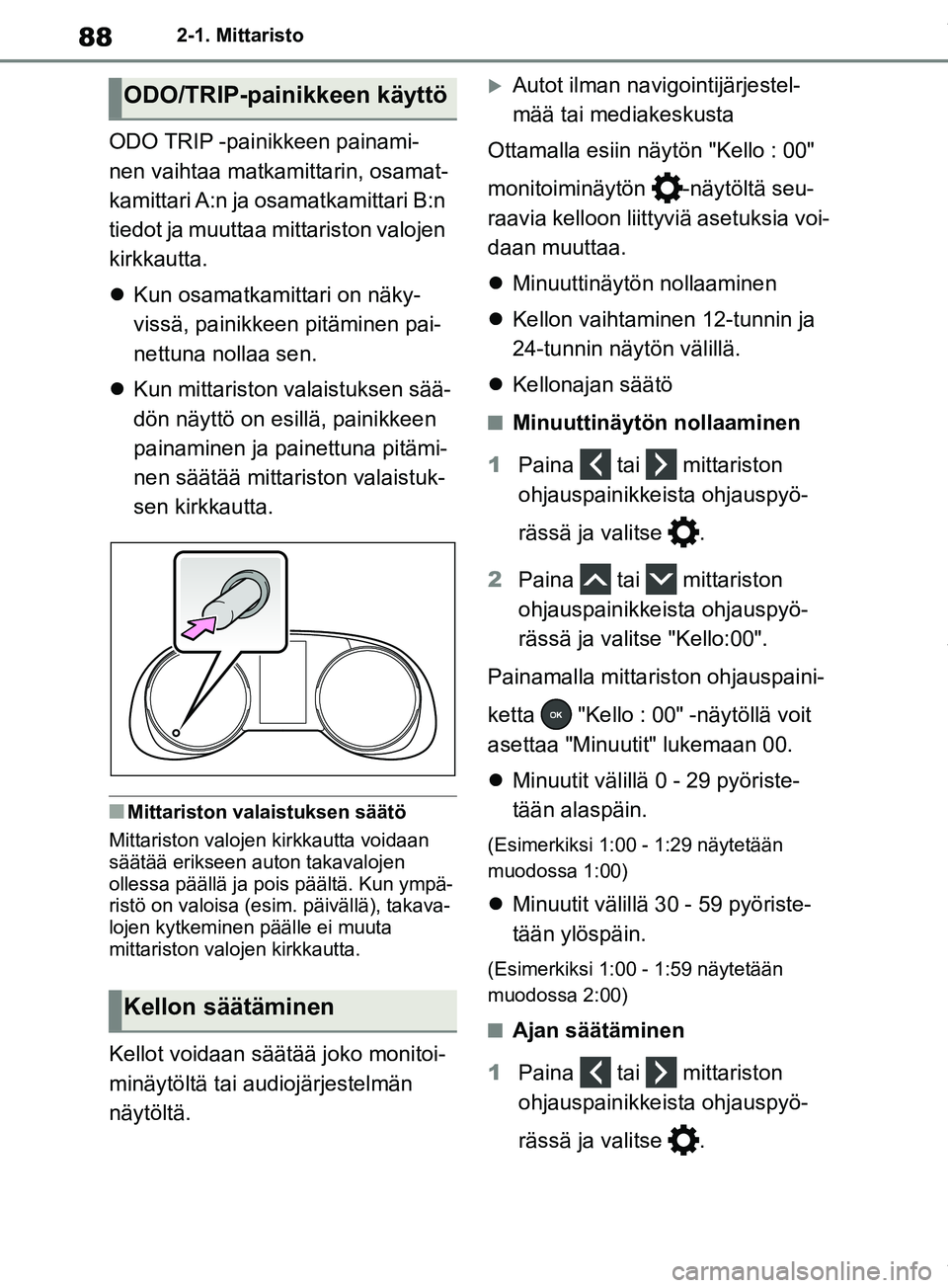

882-1. Mittaristo
ODO TRIP -painikkeen painami-
nen vaihtaa matkamittarin, osamat-
kamittari A:n ja osamatkamittari B:n
tiedot ja muuttaa mittariston valojen
kirkkautta.
Kun osamatkamittari on näky-
vissä, painikkeen pitäminen pai-
nettuna nollaa sen.
 Kun mittariston valaistuksen sää-
dön näyttö on esillä, painikkeen
painaminen ja painettuna pitämi-
nen säätää mittariston valaistuk-
sen kirkkautta.
nMittariston valaistuksen säätö
Mittariston valojen kirkkautta voidaan
säätää erikseen auton takavalojen
ollessa päällä ja pois päältä. Kun ympä-
ristö on valoisa (esim. päivällä), takava-
lojen kytkeminen päälle ei muuta
mittariston valojen kirkkautta.
Kellot voidaan säätää joko monitoi-
minäytöltä tai audiojärjestelmän
näytöltä.
Autot ilman navigointijärjestel-
mää tai mediakeskusta
Ottamalla esiin näyt ön "Kello : 00"
monitoiminäytön -näytöltä seu-
raavia kelloon liittyviä asetuksia voi-
daan muuttaa.
 Minuuttinäytön nollaaminen
 Kellon vaihtaminen 12-tunnin ja
24-tunnin näytön välillä.
 Kellonajan säätö
nMinuuttinäytön nollaaminen
1 Paina tai mittariston
ohjauspainikkeista ohjauspyö-
rässä ja valitse .
2 Paina tai mittariston
ohjauspainikkeista ohjauspyö-
rässä ja valitse "Kello:00".
Painamalla mittariston ohjauspaini-
ketta "Kello : 00" -näytöllä voit
asettaa "Minuutit" lukemaan 00.
 Minuutit välillä 0 - 29 pyöriste-
tään alaspäin.
(Esimerkiksi 1:00 - 1:29 näytetään
muodossa 1:00)
Minuutit välillä 30 - 59 pyöriste-
tään ylöspäin.
(Esimerkiksi 1:00 - 1:59 näytetään
muodossa 2:00)
nAjan säätäminen
1 Paina tai mittariston
ohjauspainikkeista ohjauspyö-
rässä ja valitse .
ODO/TRIP-painikkeen käyttö
Kellon säätäminen
OM42B34FI.book Page 88 Thursday, December 27, 2018 3:51 PM

89
2
2-1. Mittaristo
Tiedot ja ilmaisimet, jotka kertovat auton tilasta
2

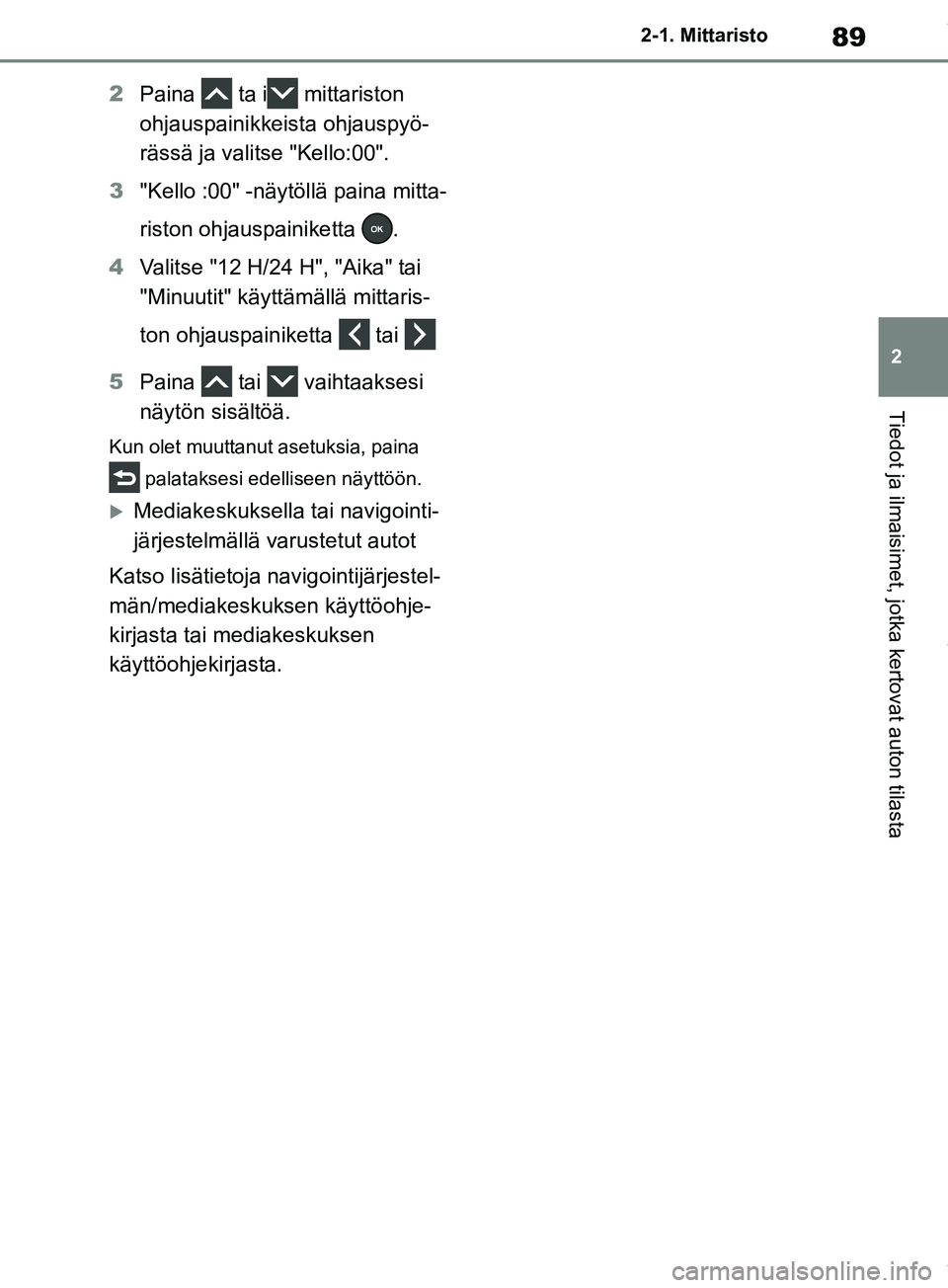

Paina ta i mittariston
ohjauspainikkeista ohjauspyö-
rässä ja valitse "Kello:00".
3 "Kello :00" -näytöllä paina mitta-
riston ohjauspainiketta .
4 Valitse "12 H/24 H", "Aika" tai
"Minuutit" käyttämällä mittaris-
ton ohjauspainiketta tai
5 Paina tai vaihtaaksesi
näytön sisältöä.
Kun olet muuttanut asetuksia, paina
palataksesi edelli seen näyttöön.
Mediakeskuksella tai navigointi-
järjestelmällä varustetut autot
Katso lisätietoja navigointijärjestel-
män/mediakeskuksen käyttöohje-
kirjasta tai mediakeskuksen
käyttöohjekirjasta.
OM42B34FI.book Page 89 Thursday, December 27, 2018 3:51 PM

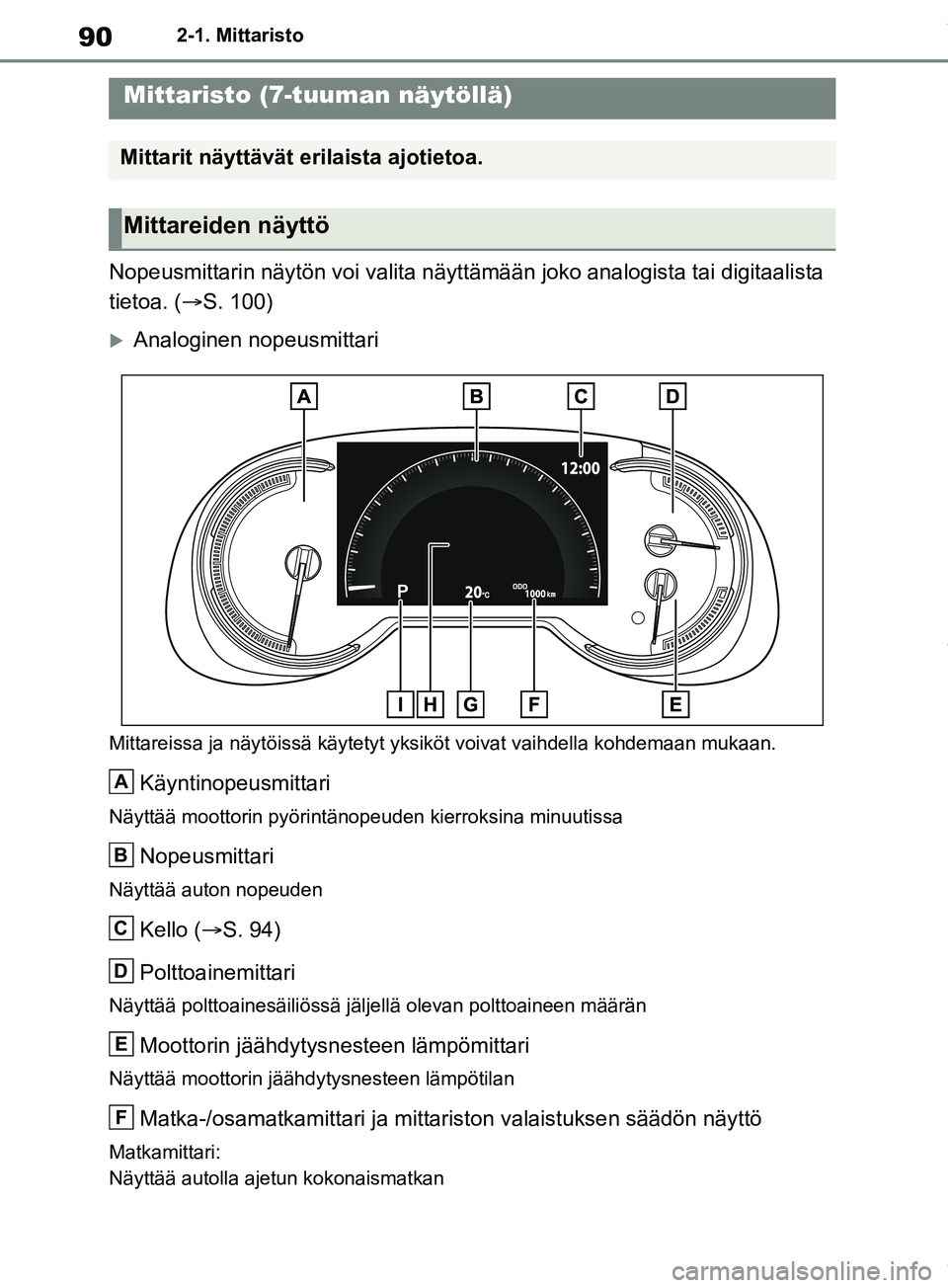

902-1. Mittaristo
Nopeusmittarin näytön voi valita näyttämään joko analogista tai digitaalista
tietoa. (S. 100)
Analoginen nopeusmittari
Mittareissa ja näytöissä käytetyt yksiköt voivat vaihdella kohdemaan mukaan.
Käyntinopeusmittari
Näyttää moottorin pyörintänopeuden kierroksina minuutissa
Nopeusmittari
Näyttää auton nopeuden
Kello (S. 94)
Polttoainemittari
Näyttää polttoainesäiliössä jäljellä olevan polttoaineen määrän
Moottorin jäähdytysnesteen lämpömittari
Näyttää moottorin jäähdytysnesteen lämpötilan
Matka-/osamatkamittari ja mittariston valaistuksen säädön näyttö
Matkamittari:
Näyttää autolla ajetun kokonaismatkan
Mittaristo (7-tuuman näytöllä)
Mittarit näyttävät erilaista ajotietoa.
Mittareiden näyttö
A
B
C
D
E
F
OM42B34FI.book Page 90 Thursday, December 27, 2018 3:51 PM
