TOYOTA RAV4 2018 Upute Za Rukovanje (in Croatian)

381
4 4-5. Upotreba sustava za potporu pri vožnji
Vožnja

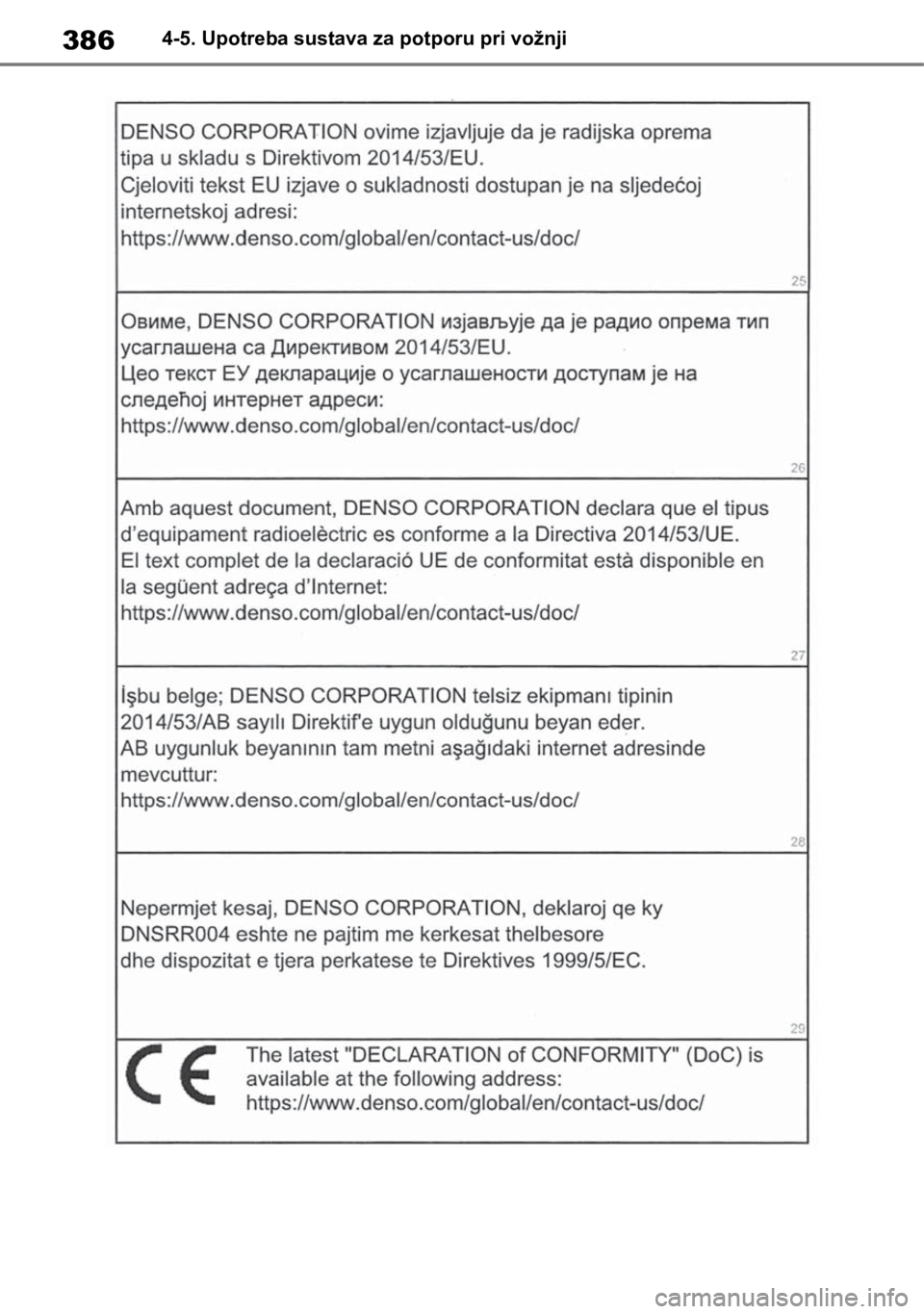

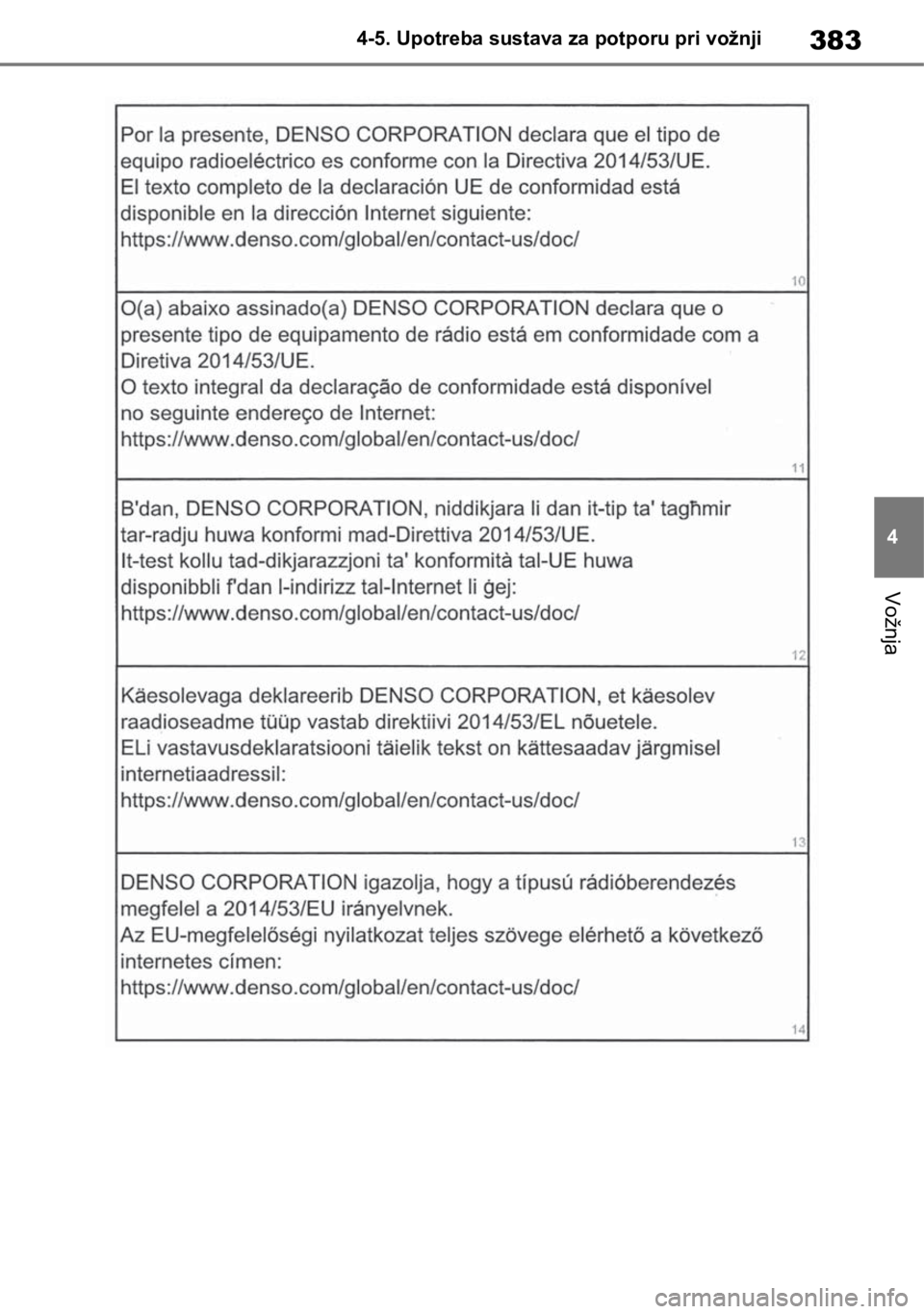

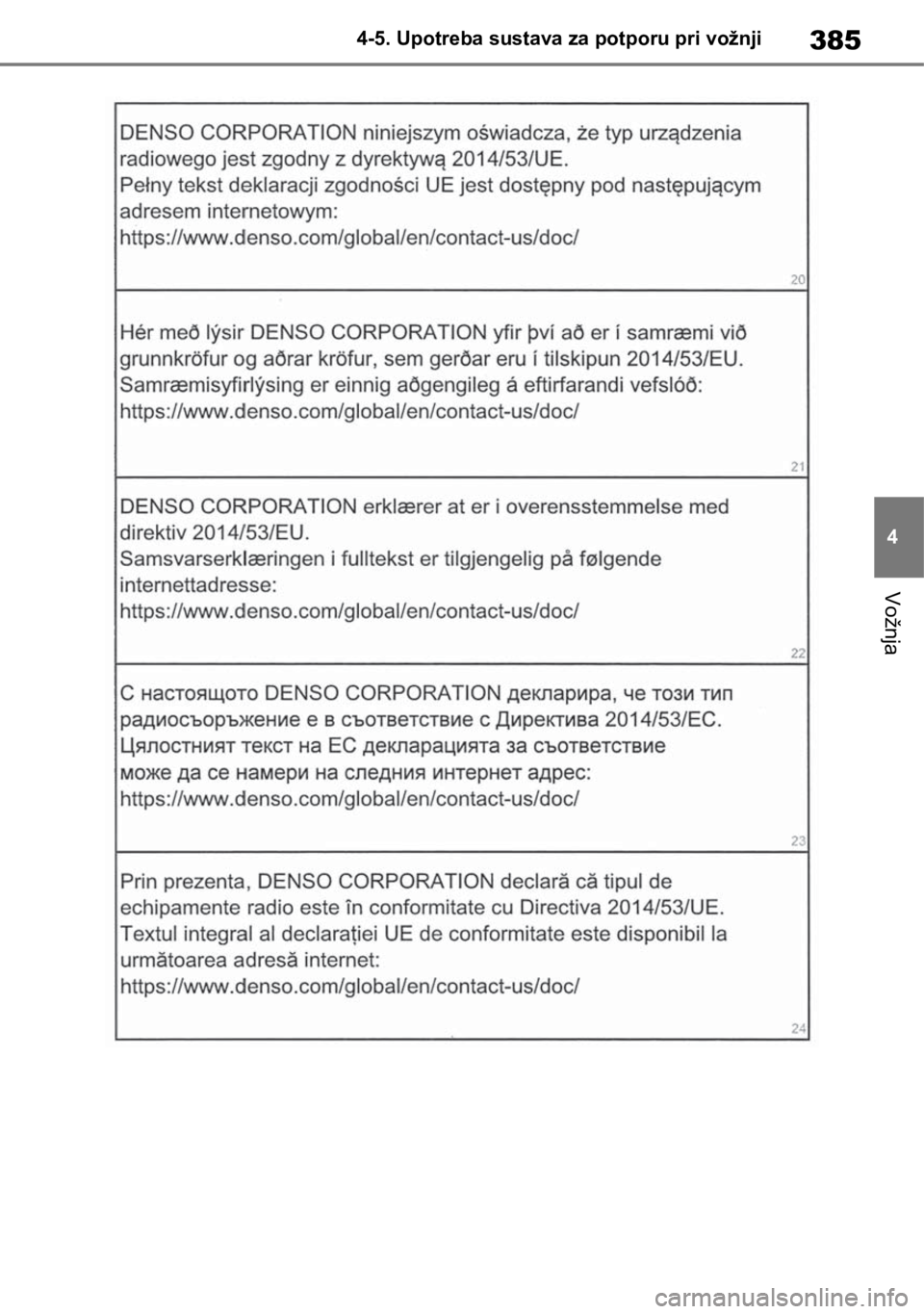

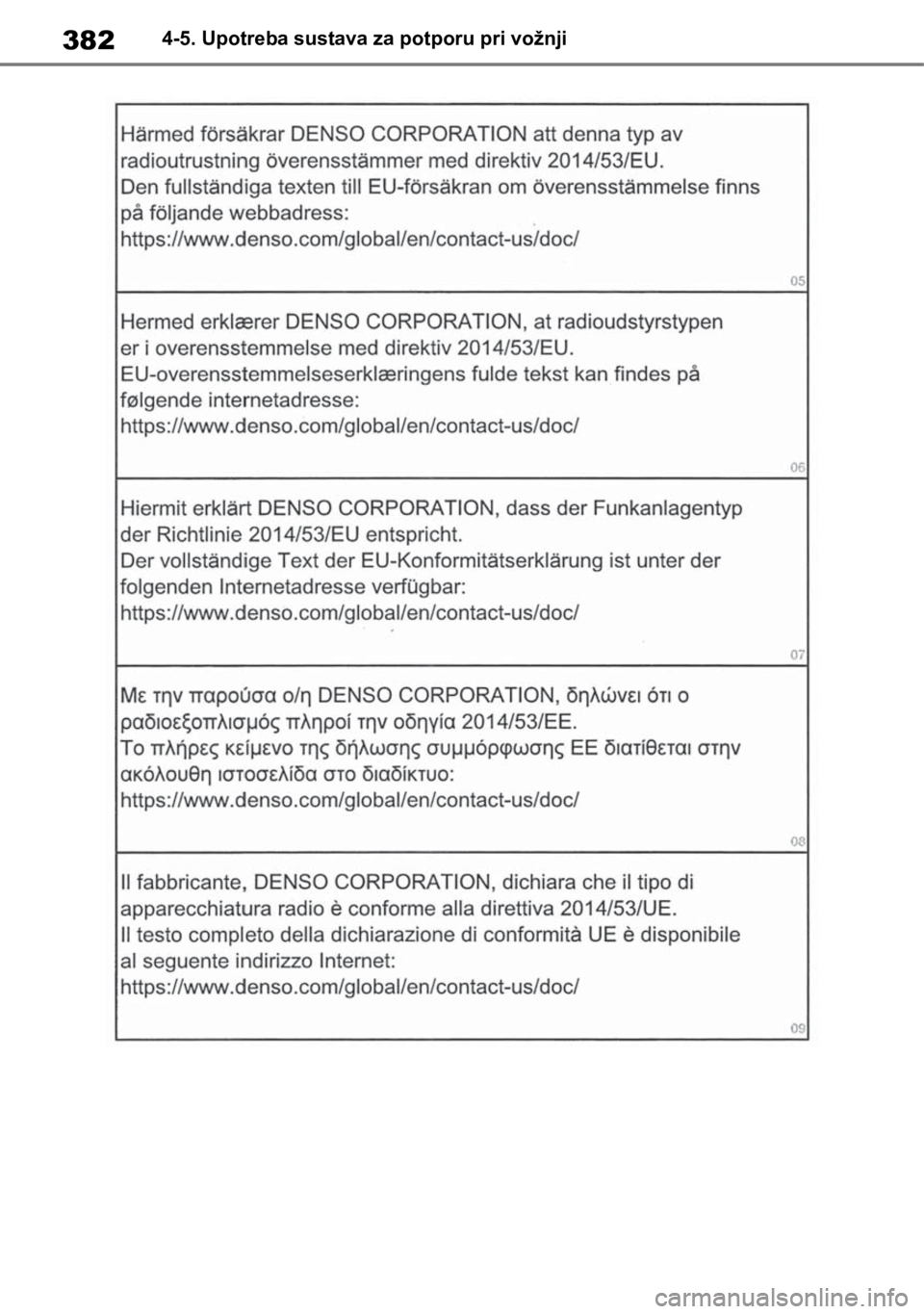

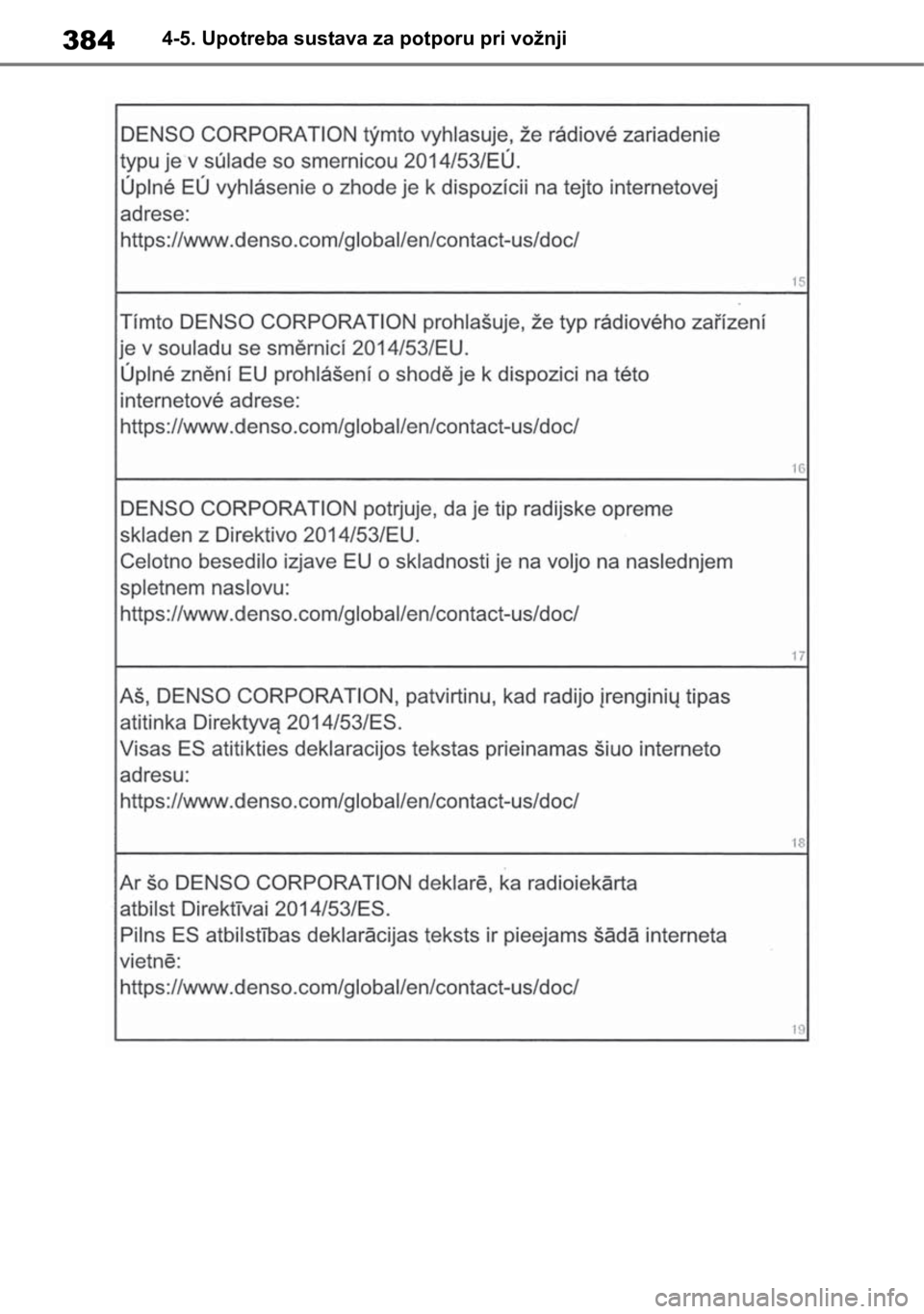

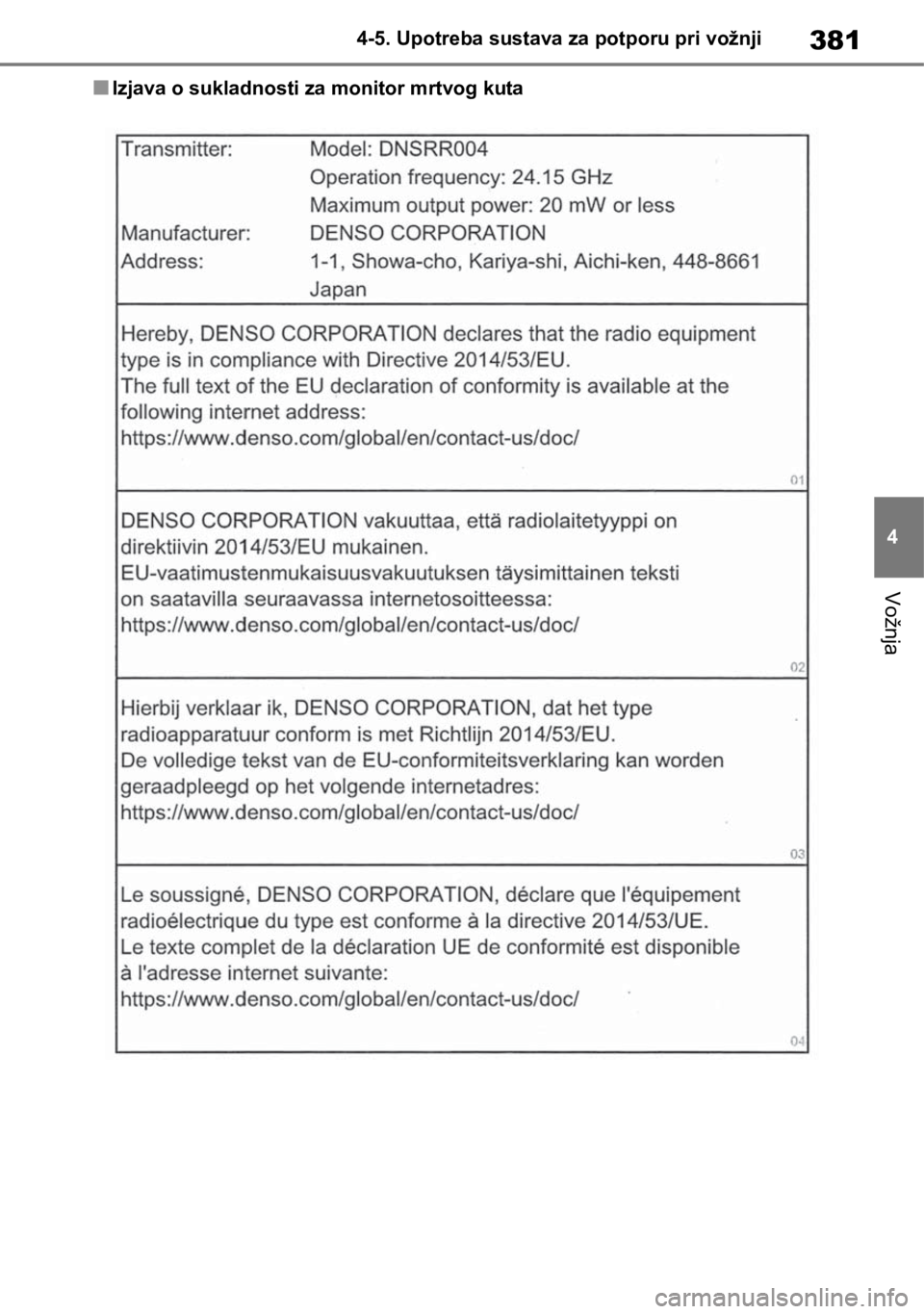

■Izjava o sukladnosti za monitor mrtvog kuta

3824-5. Upotreba sustava za potporu pri vožnji

383
4 4-5. Upotreba sustava za potporu pri vožnji
Vožnja

3844-5. Upotreba sustava za potporu pri vožnji

385
4 4-5. Upotreba sustava za potporu pri vožnji
Vožnja

3864-5. Upotreba sustava za potporu pri vožnji

387
4 4-5. Upotreba sustava za potporu pri vožnji
Vožnja

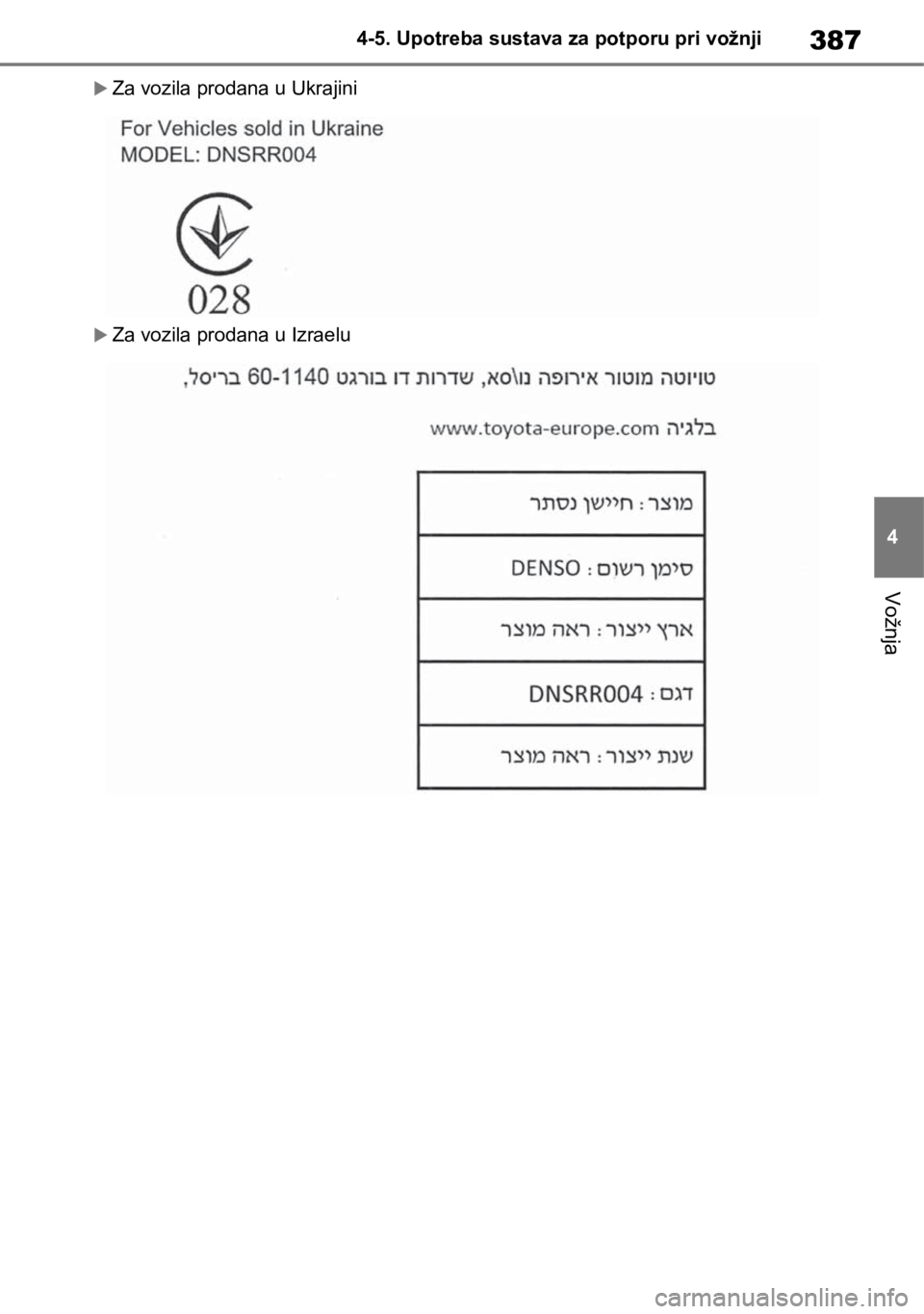

Za vozila prodana u Ukrajini
Za vozila prodana u Izraelu

3884-5. Upotreba sustava za potporu pri vožnji
UPOZORENJE
■Rukovanje radarskim senzorom
Po jedan senzor monitora mrtvog
kuta smješten je u lijevoj odnosno
desnoj strani stražnjeg branika. Pridr-
žavajte se sljedećih mjera da biste
osigurali njihov ispravan rad.
●Održavajte čistoću senzora i okol-
nih područja na stražnjem braniku
u svakom trenutku.
Ako su senzor ili okolno područje
na stražnjem braniku prljavi ili pre-
kriveni snijegom, monitor mrtvog
kuta možda neće raditi i prikazat će
se poruka upozorenja (str. 380).
U toj situaciji očistite prljavštinu ili
snijeg i vozite sa zadovoljenim uvje-
tima rada funkcije BSM (str. 390)
otprilike 10 minuta. Ako poruka
upozorenja ne nestane, obratite se
bilo kojem ovlaštenom Toyotinu
prodavaču ili serviseru ili bilo kojem
pouzdanom serviseru radi pre-
gleda vozila.
●Izbjegavajte snažne udarce o sen-
zor i okolno područje na stražnjem
braniku.
Ako se senzor makar i samo malo
pomakne iz svog položaja, sustav
će neispravno raditi i vozila možda
neće biti otkrivena.
U sljedećim se situacijama obratite
bilo kojem ovlaštenom Toyotinu
prodavaču ili serviseru ili bilo kojem
pouzdanom serviseru radi pre-
gleda vozila.
• Ako su senzor ili područje oko
njega bili izloženi jakom udarcu.
• Ako je područje oko senzora izgre-
bano ili udubljeno ili se dio odspojio.
●Nemojte rastavljati senzor.
●Nemojte postavljati dodatke, nalje-
pnice (uključujući transparentne),
aluminijsku vrpcu i sl. na senzor ili
okolno područje na stražnjem bra-
niku.
●Nemojte raditi izmjene na senzoru
ni okolnom području na stražnjem
braniku.
●Ako je senzor ili stražnji branik
potrebno skinuti/postaviti ili zamije-
niti, obratite se bilo kojem ovlašte-
nom Toyotinu prodavaču ili
serviseru ili drugom pouzdanom
serviseru.
●Nemojte bojati stražnji branik bilo
kojom bojom koju Toyota nije služ-
beno odobrila.

389
4 4-5. Upotreba sustava za potporu pri vožnji
Vožnja
■Vozila koja se mogu otkriti monitorom mrtvog kuta
Funkcija BSM upotrebljava stražnje radarske senzore za otkrivanje sljede-
ćih vozila koja voze susjednim tracima i upozorava vozača o prisutnosti
takvih vozila pokazateljima na vanjskim retrovizorima.
Vozila koja voze se kreću u područjima koja nisu vidljiva vanjskim retro-
vizorima (mrtvi kutovi)
Vozila koja se brzo približavaju straga u područjima koja nisu vidljiva
vanjskim retrovizorima (mrtvi kutovi)
■Područja otkrivanja funkcije BSM
Područja u kojima sustav može otkriti vozila uokvirena su na donjoj slici.
Raspon svakog područja otkrivanja proteže se:
Otprilike 0,5 m do 3,5 m sa svake strane vozila
Otkrivanje ne radi u području između bočne strane vozila i 0,5 m od bočne strane
vozila.
Otprilike 1 m ispred stražnjeg branika
Otprilike 3 m od stražnjeg branika
Funkcija monitora mrtvog kuta (BSM)
A
B
A
B
C

3904-5. Upotreba sustava za potporu pri vožnji
Otprilike 3 m do 60 m od stražnjeg branika
Što je veća razlika u brzini između vašeg vozila i otkrivenog vozila to će dalje vozilo
biti otkriveno, što će pokrenuti paljenje ili bljeskanje pokazatelja vanjskog retrovi-
zora.
■Funkcija BSM djeluje kada
Funkcija BSM djeluje ako su ispunjeni
svi sljedeći uvjeti:
●Funkcija BSM je uključena.
●Ručica mjenjača nije u položaju R.
●Brzina vozila je veća od otprilike
16 km/h.
■Funkcija BSM će otkrivati vozila
Funkcija BSM otkrit će vozilo prisutno
u području otkrivanja u sljedećim situa-
cijama:
●Kada neko vozilo u susjednom pro-
metnom traku pretječe vaše vozilo.
●Kada polako pretječete vozilo
u susjednom traku.
●Kada neko drugo vozilo uđe u pod-
ručje otkrivanja sustava prilikom svog
prestrojavanja.
■Uvjeti u kojima funkcija BSM neće
otkriti vozilo
Funkcija BSM nije konstruirana da
otkrije sljedeće vrste vozila i/ili pred-
meta:
●Male motocikle, bicikle, pješake
i slično*
●Vozila koja se kreću u suprotnom
smjeru
●Bankine, zidove, znakove, parkirana
vozila i slične nepomične predmete*
●Vozila iza vašeg koja su u istom pro-
metnom traku*
●Vozila koja se kreću 2 prometna traka
od vašeg vozila*
●Vozila koja brzo pretječete*: Ovisno o uvjetima, sustav može otkriti
takvo vozilo i/ili predmet.
■Uvjeti u kojima funkcija BSM
možda neće ispravno raditi
●Funkcija BSM možda neće ispravno
otkriti vozila u sljedećim situacijama:
• Kada je senzor pomaknut iz svog pra-
vilnog položaja uslijed snažnog
udarca i slično.
• Kada je senzor ili područje oko sen-
zora blizu stražnjeg branika prekri-
veno blatom, snijegom, ledom,
naljepnicom i slično.
• Kada vozite po mokrom kolniku na
kojem ima puno vode po lošem vre-
menu, kao što je jaka kiša, snijeg ili
magla.
• Kada vam se približava više vozila
s malim razmacima između njih
• Kada se vozilo iza vašeg kreće na
malom razmaku iza vašeg vozila.
• Kada postoji značajna razlika u brzini
između vašeg vozila i vozila koje ulazi
u područje otkrivanja.
• Kada se razlika u brzini između vašeg
i nekog drugog vozila mijenja.
• Kada se vozilo koje ulazi u područje
otkrivanja kreće otprilike istom brzi-
nom kao vaše vozilo.
• Ako neko vozilo ostaje u području
otkrivanja dok krećete iz mirovanja.
• Kada vozite uz i niz uzastopne str-
mine, kao što su brda i slično.
• Na cestama s oštrim zavojima, uza-
stopnim zavojima ili neravnim kolni-
kom.
• Kada su prometni trakovi široki ili
kada vozite na rubu prometnog traka,
a vozilo u susjednom traku je daleko
od vašeg vozila.
• Kada je na stražnjem kraju vozila
postavljena dodatna oprema kao što
je nosač bicikala.
• Kada postoji značajna razlika u visini
između vašeg vozila i vozila koje ulazi
u područje otkrivanja.
• Odmah nakon uključivanja funkcije
BSM/RCTA
D
