TOYOTA RAV4 2019 Betriebsanleitungen (in German)

451
4

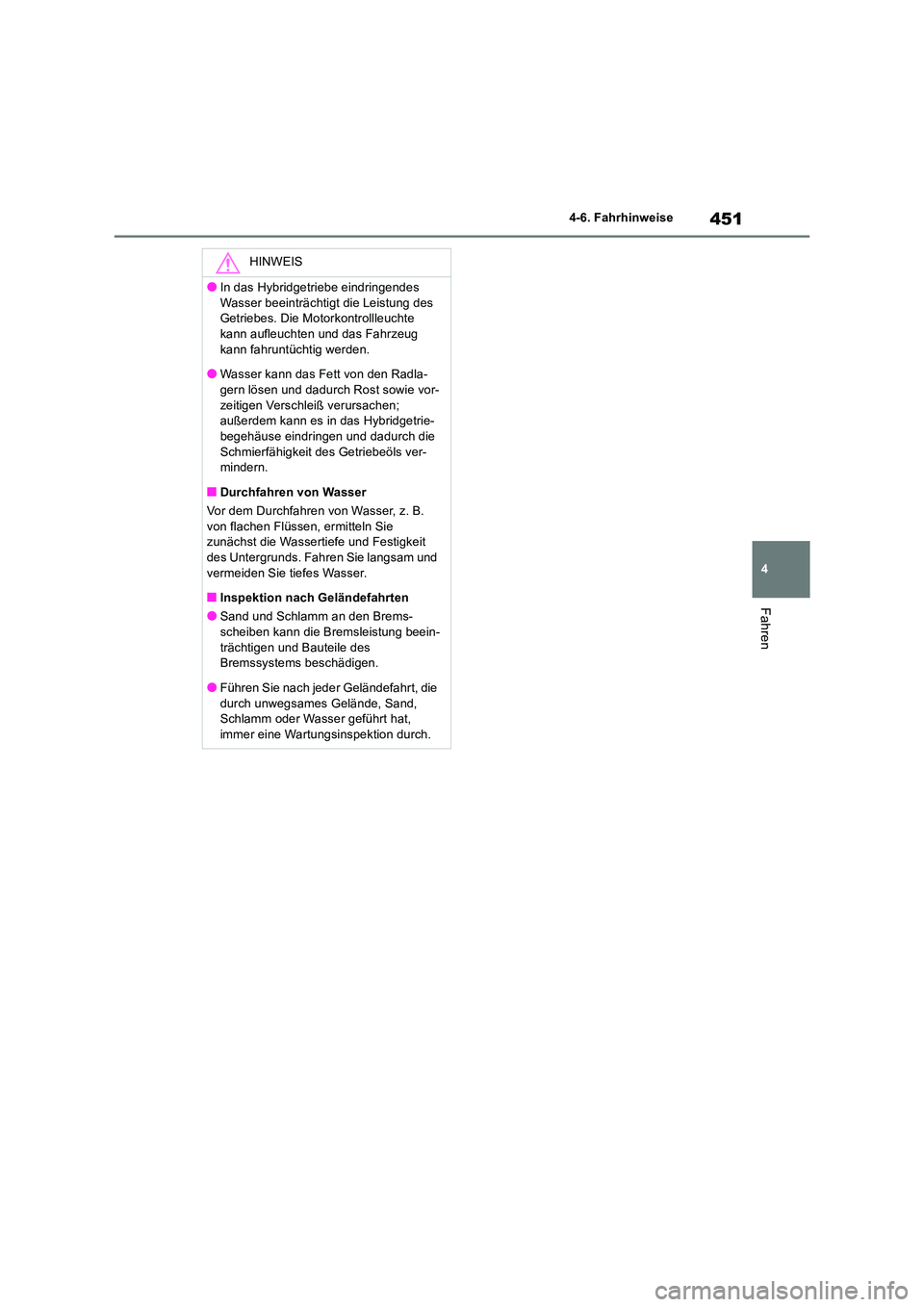

4-6. Fahrhinweise
Fahren
HINWEIS
●In das Hybridgetriebe eindringendes
Wasser beeinträchtigt die Leistung des Getriebes. Die Motorkontrollleuchte kann aufleuchten und das Fahrzeug
kann fahruntüchtig werden.
●Wasser kann das Fett von den Radla- gern lösen und dadurch Rost sowie vor-
zeitigen Verschleiß verursachen; außerdem kann es in das Hybridgetrie-begehäuse eindringen und dadurch die
Schmierfähigkeit des Getriebeöls ver- mindern.
■Durchfahren von Wasser
Vor dem Durchfahren von Wasser, z. B.
von flachen Flüssen, ermitteln Sie zunächst die Wassertiefe und Festigkeit des Untergrunds. Fahren Sie langsam und
vermeiden Sie tiefes Wasser.
■Inspektion nach Geländefahrten
●Sand und Schlamm an den Brems- scheiben kann die Bremsleistung beein-
trächtigen und Bauteile des Bremssystems beschädigen.
●Führen Sie nach jeder Geländefahrt, die
durch unwegsames Gelände, Sand, Schlamm oder Wasser geführt hat,
immer eine Wartungsinspektion durch.

4524-6. Fahrhinweise

5

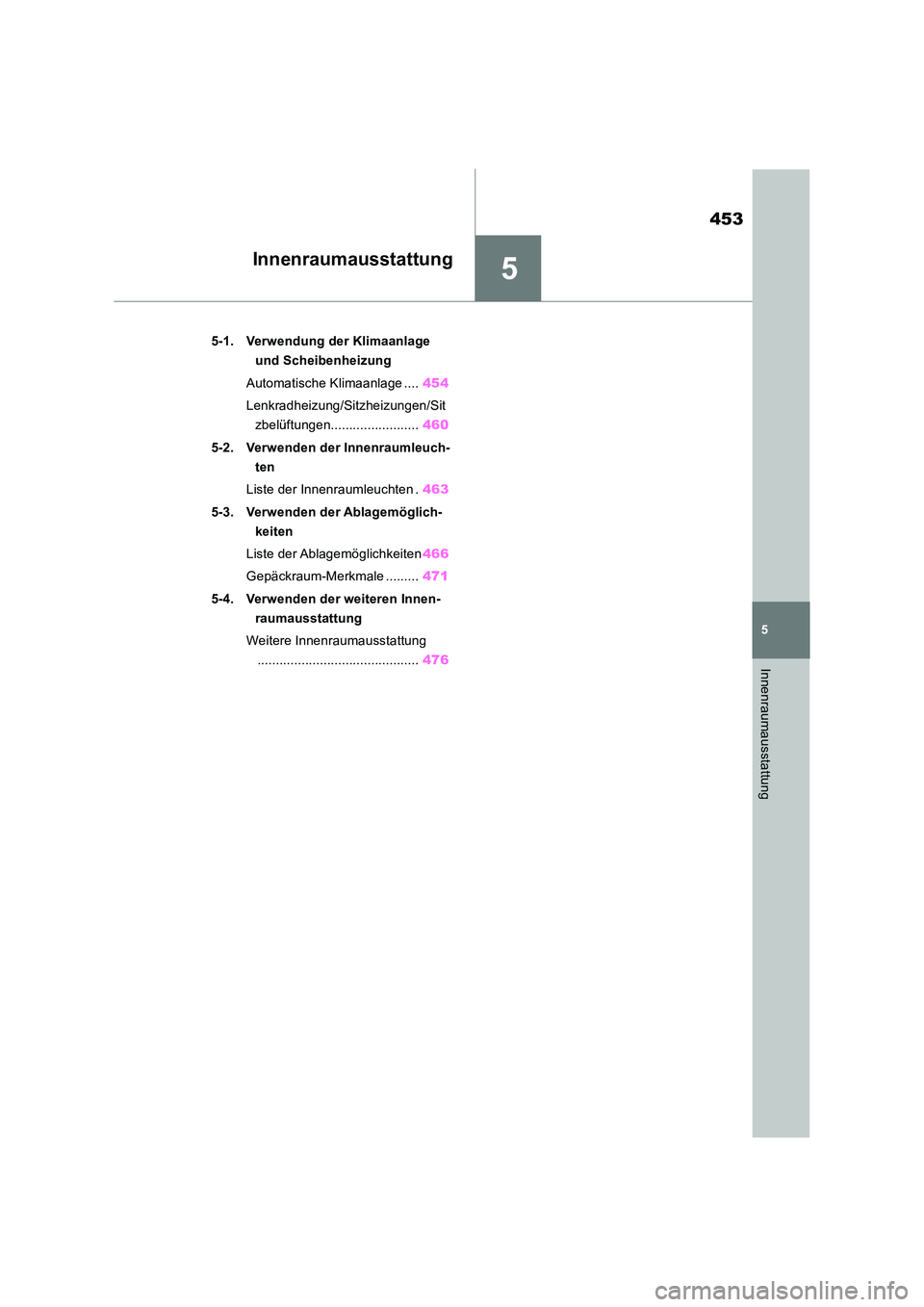

453
5
Innenraumausstattung
Innenraumausstattung
5-1. Verwendung der Klimaanlage
und Scheibenheizung
Automatische Klimaanlage .... 454
Lenkradheizung/Sitzheizungen/Sit
zbelüftungen........................ 460
5-2. Verwenden der Innenraumleuch-
ten
Liste der Innenraumleuchten . 463
5-3. Verwenden der Ablagemöglich-
keiten
Liste der Ablagemöglichkeiten 466
Gepäckraum-Merkmale ......... 471
5-4. Verwenden der weiteren Innen-
raumausstattung
Weitere Innenraumausstattung
............................................ 476

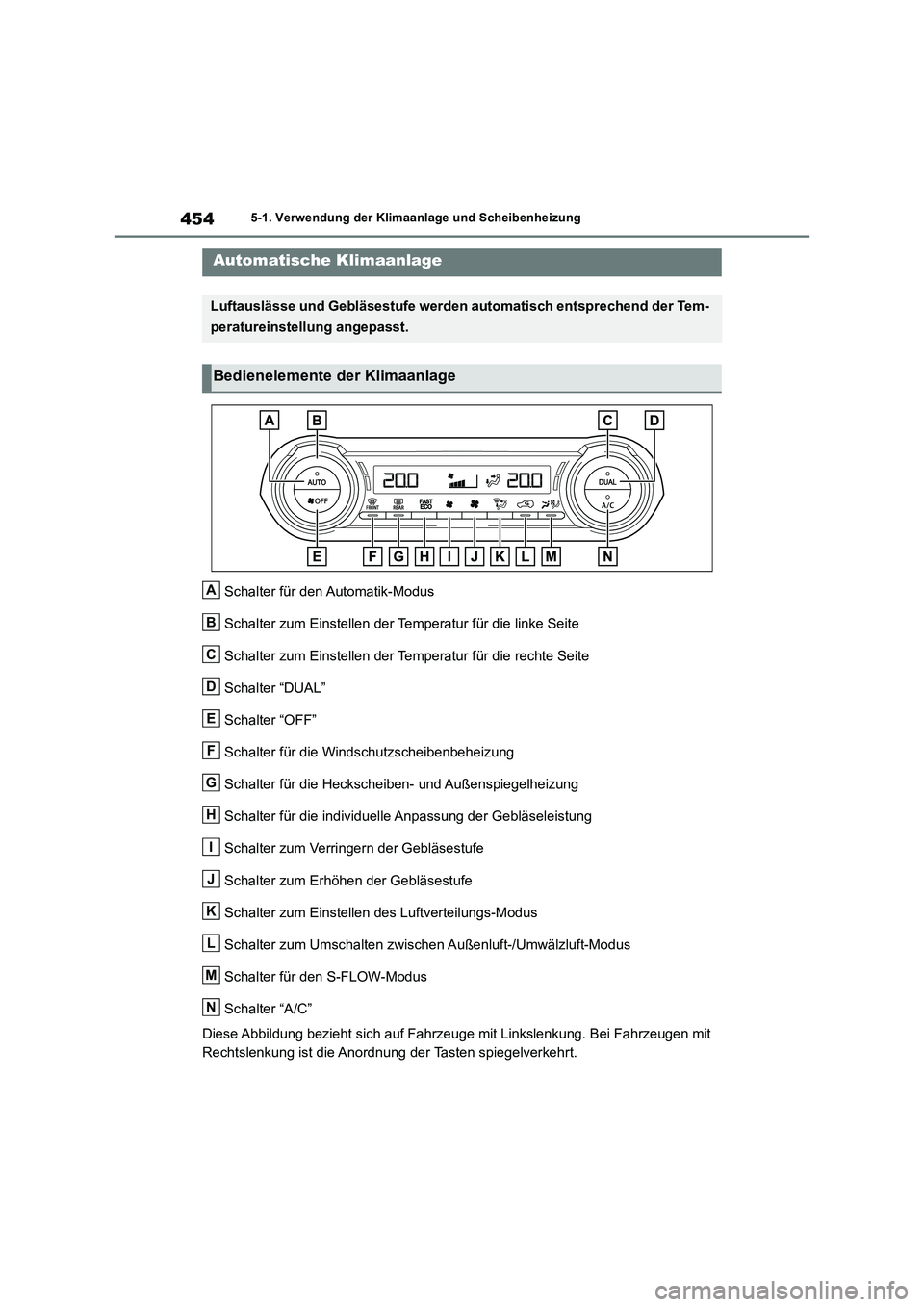

4545-1. Verwendung der Klimaanlage und Scheibenheizung
5-1.Verwendun g d er Klimaa nla ge und Sch eib enheizu ng
Schalter für den Automatik-Modus
Schalter zum Einstellen der Temperatur für die linke Seite
Schalter zum Einstellen der Temperatur für die rechte Seite
Schalter “DUAL”
Schalter “OFF”
Schalter für die Windschutzscheibenbeheizung
Schalter für die Heckscheiben- und Außenspiegelheizung
Schalter für die individuelle Anpassung der Gebläseleistung
Schalter zum Verringern der Gebläsestufe
Schalter zum Erhöhen der Gebläsestufe
Schalter zum Einstellen des Luftverteilungs-Modus
Schalter zum Umschalten zwischen Außenluft-/Umwälzluft-Modus
Schalter für den S-FLOW-Modus
Schalter “A/C”
Diese Abbildung bezieht sich auf Fahrzeuge mit Linkslenkung. Bei Fahrzeugen mit
Rechtslenkung ist die Anordnung der Tasten spiegelverkehrt.
Automatische Klimaanlage
Luftauslässe und Gebläsestufe werden automatisch entsprechend der Tem-
peratureinstellung angepasst.
Bedienelemente der Klimaanlage
A
B
C
D
E
F
G
H
I
J
K
L
M
N

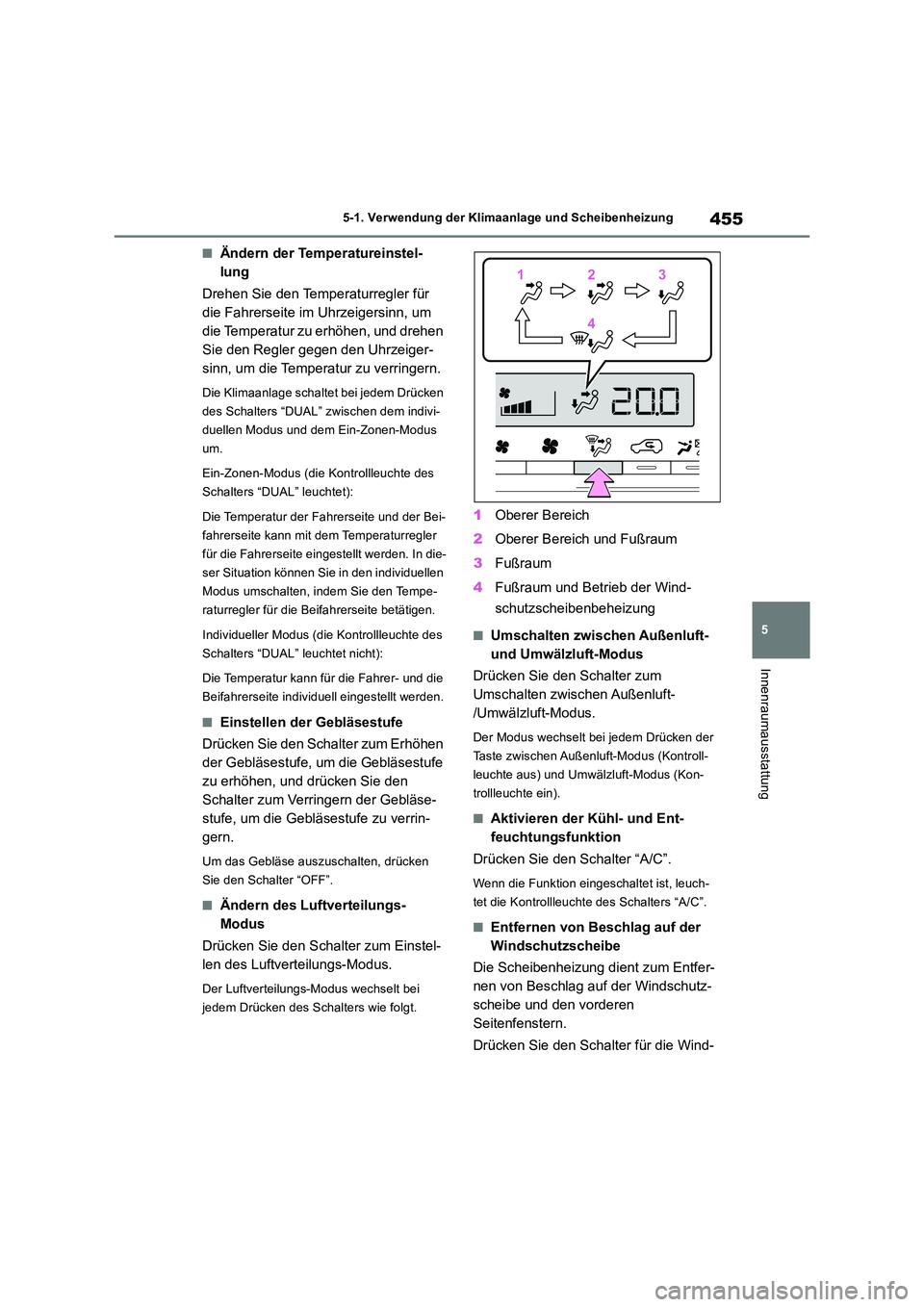

455
5
5-1. Verwendung der Klimaanlage und Scheibenheizung
Innenraumausstattung
■Ändern der Temperatureinstel-
lung
Drehen Sie den Temperaturregler für
die Fahrerseite im Uhrzeigersinn, um
die Temperatur zu erhöhen, und drehen
Sie den Regler gegen den Uhrzeiger-
sinn, um die Temperatur zu verringern.
Die Klimaanlage schaltet bei jedem Drücken
des Schalters “DUAL” zwischen dem indivi-
duellen Modus und dem Ein-Zonen-Modus
um.
Ein-Zonen-Modus (die Kontrollleuchte des
Schalters “DUAL” leuchtet):
Die Temperatur der Fahrerseite und der Bei-
fahrerseite kann mit dem Temperaturregler
für die Fahrerseite eingestellt werden. In die-
ser Situation können Sie in den individuellen
Modus umschalten, indem Sie den Tempe-
raturregler für die Beifahrerseite betätigen.
Individueller Modus (die Kontrollleuchte des
Schalters “DUAL” leuchtet nicht):
Die Temperatur kann für die Fahrer- und die
Beifahrerseite individuell eingestellt werden.
■Einstellen der Gebläsestufe
Drücken Sie den Schalter zum Erhöhen
der Gebläsestufe, um die Gebläsestufe
zu erhöhen, und drücken Sie den
Schalter zum Verringern der Gebläse-
stufe, um die Gebläsestufe zu verrin-
gern.
Um das Gebläse auszuschalten, drücken
Sie den Schalter “OFF”.
■Ändern des Luftverteilungs-
Modus
Drücken Sie den Schalter zum Einstel-
len des Luftverteilungs-Modus.
Der Luftverteilungs-Modus wechselt bei
jedem Drücken des Schalters wie folgt.
1 Oberer Bereich
2 Oberer Bereich und Fußraum
3 Fußraum
4 Fußraum und Betrieb der Wind-
schutzscheibenbeheizung
■Umschalten zwischen Außenluft-
und Umwälzluft-Modus
Drücken Sie den Schalter zum
Umschalten zwischen Außenluft-
/Umwälzluft-Modus.
Der Modus wechselt bei jedem Drücken der
Taste zwischen Außenluft-Modus (Kontroll-
leuchte aus) und Umwälzluft-Modus (Kon-
trollleuchte ein).
■Aktivieren der Kühl- und Ent-
feuchtungsfunktion
Drücken Sie den Schalter “A/C”.
Wenn die Funktion eingeschaltet ist, leuch-
tet die Kontrollleuchte des Schalters “A/C”.
■Entfernen von Beschlag auf der
Windschutzscheibe
Die Scheibenheizung dient zum Entfer-
nen von Beschlag auf der Windschutz-
scheibe und den vorderen
Seitenfenstern.
Drücken Sie den Schalter für die Wind-
112233
44

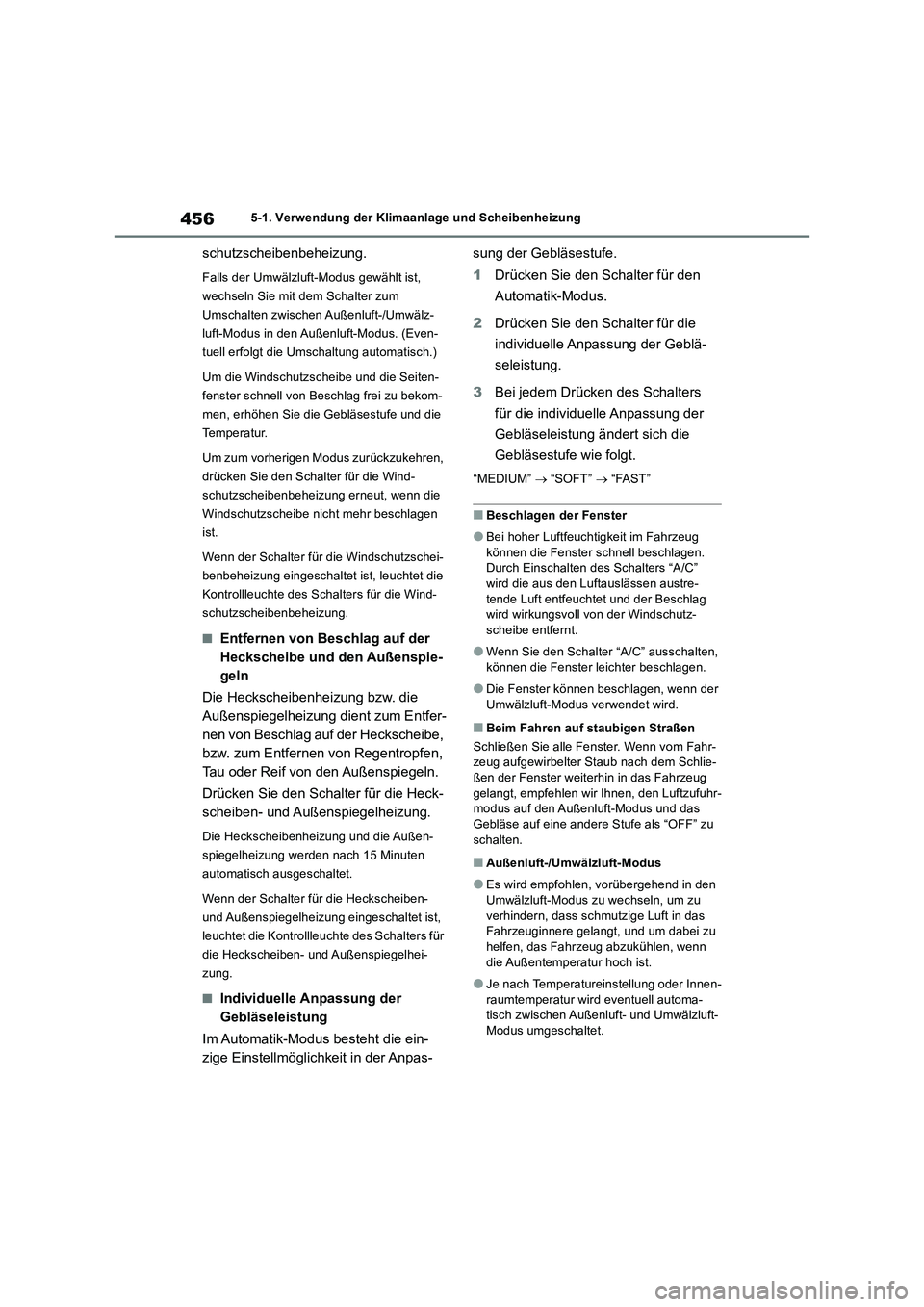

4565-1. Verwendung der Klimaanlage und Scheibenheizung
schutzscheibenbeheizung.
Falls der Umwälzluft-Modus gewählt ist,
wechseln Sie mit dem Schalter zum
Umschalten zwischen Außenluft-/Umwälz-
luft-Modus in den Außenluft-Modus. (Even-
tuell erfolgt die Umschaltung automatisch.)
Um die Windschutzscheibe und die Seiten-
fenster schnell von Beschlag frei zu bekom-
men, erhöhen Sie die Gebläsestufe und die
Temperatur.
Um zum vorherigen Modus zurückzukehren,
drücken Sie den Schalter für die Wind-
schutzscheibenbeheizung erneut, wenn die
Windschutzscheibe nicht mehr beschlagen
ist.
Wenn der Schalter für die Windschutzschei-
benbeheizung eingeschaltet ist, leuchtet die
Kontrollleuchte des Schalters für die Wind-
schutzscheibenbeheizung.
■Entfernen von Beschlag auf der
Heckscheibe und den Außenspie-
geln
Die Heckscheibenheizung bzw. die
Außenspiegelheizung dient zum Entfer-
nen von Beschlag auf der Heckscheibe,
bzw. zum Entfernen von Regentropfen,
Tau oder Reif von den Außenspiegeln.
Drücken Sie den Schalter für die Heck-
scheiben- und Außenspiegelheizung.
Die Heckscheibenheizung und die Außen-
spiegelheizung werden nach 15 Minuten
automatisch ausgeschaltet.
Wenn der Schalter für die Heckscheiben-
und Außenspiegelheizung eingeschaltet ist,
leuchtet die Kontrollleuchte des Schalters für
die Heckscheiben- und Außenspiegelhei-
zung.
■Individuelle Anpassung der
Gebläseleistung
Im Automatik-Modus besteht die ein-
zige Einstellmöglichkeit in der Anpas-sung der Gebläsestufe.
1Drücken Sie den Schalter für den
Automatik-Modus.
2Drücken Sie den Schalter für die
individuelle Anpassung der Geblä-
seleistung.
3Bei jedem Drücken des Schalters
für die individuelle Anpassung der
Gebläseleistung ändert sich die
Gebläsestufe wie folgt.
“MEDIUM”  “SOFT”  “FAST”
■Beschlagen der Fenster
●Bei hoher Luftfeuchtigkeit im Fahrzeug
können die Fenster schnell beschlagen.
Durch Einschalten des Schalters “A/C”
wird die aus den Luftauslässen austre-
tende Luft entfeuchtet und der Beschlag
wird wirkungsvoll von der Windschutz-
scheibe entfernt.
●Wenn Sie den Schalter “A/C” ausschalten,
können die Fenster leichter beschlagen.
●Die Fenster können beschlagen, wenn der
Umwälzluft-Modus verwendet wird.
■Beim Fahren auf staubigen Straßen
Schließen Sie alle Fenster. Wenn vom Fahr-
zeug aufgewirbelter Staub nach dem Schlie-
ßen der Fenster weiterhin in das Fahrzeug
gelangt, empfehlen wir Ihnen, den Luftzufuhr-
modus auf den Außenluft-Modus und das
Gebläse auf eine andere Stufe als “OFF” zu
schalten.
■Außenluft-/Umwälzluft-Modus
●Es wird empfohlen, vorübergehend in den
Umwälzluft-Modus zu wechseln, um zu
verhindern, dass schmutzige Luft in das
Fahrzeuginnere gelangt, und um dabei zu
helfen, das Fahrzeug abzukühlen, wenn
die Außentemperatur hoch ist.
●Je nach Temperatureinstellung oder Innen-
raumtemperatur wird eventuell automa-
tisch zwischen Außenluft- und Umwälzluft-
Modus umgeschaltet.

457
5
5-1. Verwendung der Klimaanlage und Scheibenheizung
Innenraumausstattung

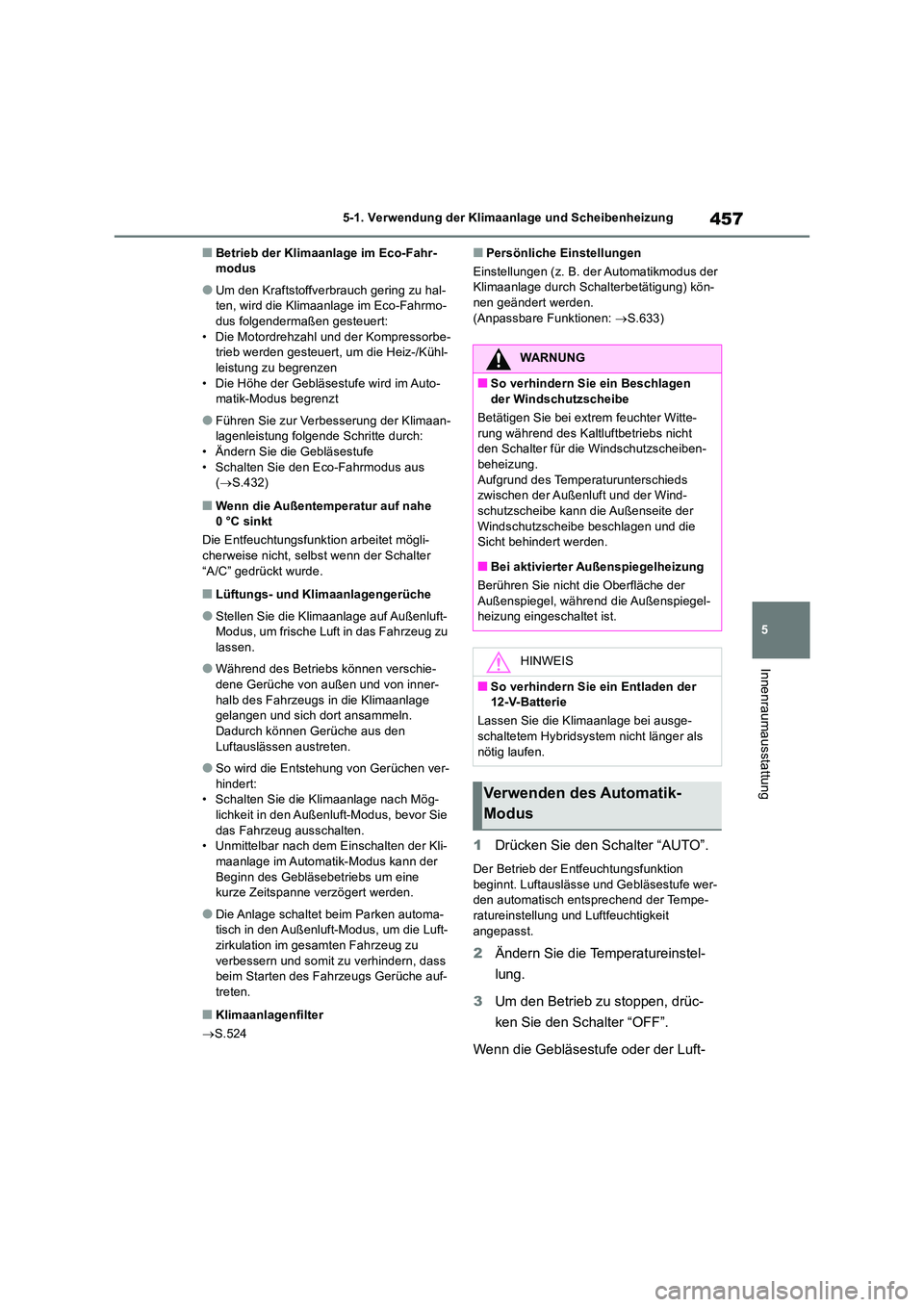

■Betrieb der Klimaanlage im Eco-Fahr- modus
●Um den Kraftstoffverbrauch gering zu hal-ten, wird die Klimaanlage im Eco-Fahrmo-dus folgendermaßen gesteuert:
• Die Motordrehzahl und der Kompressorbe- trieb werden gesteuert, um die Heiz-/Kühl-leistung zu begrenzen
• Die Höhe der Gebläsestufe wird im Auto- matik-Modus begrenzt
●Führen Sie zur Verbesserung der Klimaan-lagenleistung folgende Schritte durch:• Ändern Sie die Gebläsestufe
• Schalten Sie den Eco-Fahrmodus aus ( S.432)
■Wenn die Außentemperatur auf nahe 0°C sinkt
Die Entfeuchtungsfunktion arbeitet mögli-
cherweise nicht, selbst wenn der Schalter “A/C” gedrückt wurde.
■Lüftungs- und Klimaanlagengerüche
●Stellen Sie die Klimaanlage auf Außenluft-Modus, um frische Luft in das Fahrzeug zu lassen.
●Während des Betriebs können verschie-dene Gerüche von außen und von inner-
halb des Fahrzeugs in die Klimaanlage gelangen und sich dort ansammeln. Dadurch können Gerüche aus den
Luftauslässen austreten.
●So wird die Entstehung von Gerüchen ver-
hindert: • Schalten Sie die Klimaanlage nach Mög-lichkeit in den Außenluft-Modus, bevor Sie
das Fahrzeug ausschalten. • Unmittelbar nach dem Einschalten der Kli-maanlage im Automatik-Modus kann der
Beginn des Gebläsebetriebs um eine kurze Zeitspanne verzögert werden.
●Die Anlage schaltet beim Parken automa-tisch in den Außenluft-Modus, um die Luft-zirkulation im gesamten Fahrzeug zu
verbessern und somit zu verhindern, dass beim Starten des Fahrzeugs Gerüche auf-treten.
■Klimaanlagenfilter
 S.524
■Persönliche Einstellungen
Einstellungen (z. B. der Automatikmodus der Klimaanlage durch Schalterbetätigung) kön-nen geändert werden.
(Anpassbare Funktionen: S.633)
1Drücken Sie den Schalter “AUTO”.
Der Betrieb der Entfeuchtungsfunktion beginnt. Luftauslässe und Gebläsestufe wer-den automatisch entsprechend der Tempe-
ratureinstellung und Luftfeuchtigkeit angepasst.
2 Ändern Sie die Temperatureinstel-
lung.
3 Um den Betrieb zu stoppen, drüc-
ken Sie den Schalter “OFF”.
Wenn die Gebläsestufe oder der Luft-
WARNUNG
■So verhindern Sie ein Beschlagen der Windschutzscheibe
Betätigen Sie bei extrem feuchter Witte-
rung während des Kaltluftbetriebs nicht den Schalter für die Windschutzscheiben-beheizung.
Aufgrund des Temperaturunterschieds zwischen der Außenluft und der Wind-schutzscheibe kann die Außenseite der
Windschutzscheibe beschlagen und die Sicht behindert werden.
■Bei aktivierter Außenspiegelheizung
Berühren Sie nicht die Oberfläche der
Außenspiegel, während die Außenspiegel- heizung eingeschaltet ist.
HINWEIS
■So verhindern Sie ein Entladen der 12-V-Batterie
Lassen Sie die Klimaanlage bei ausge- schaltetem Hybridsystem nicht länger als
nötig laufen.
Verwenden des Automatik-
Modus

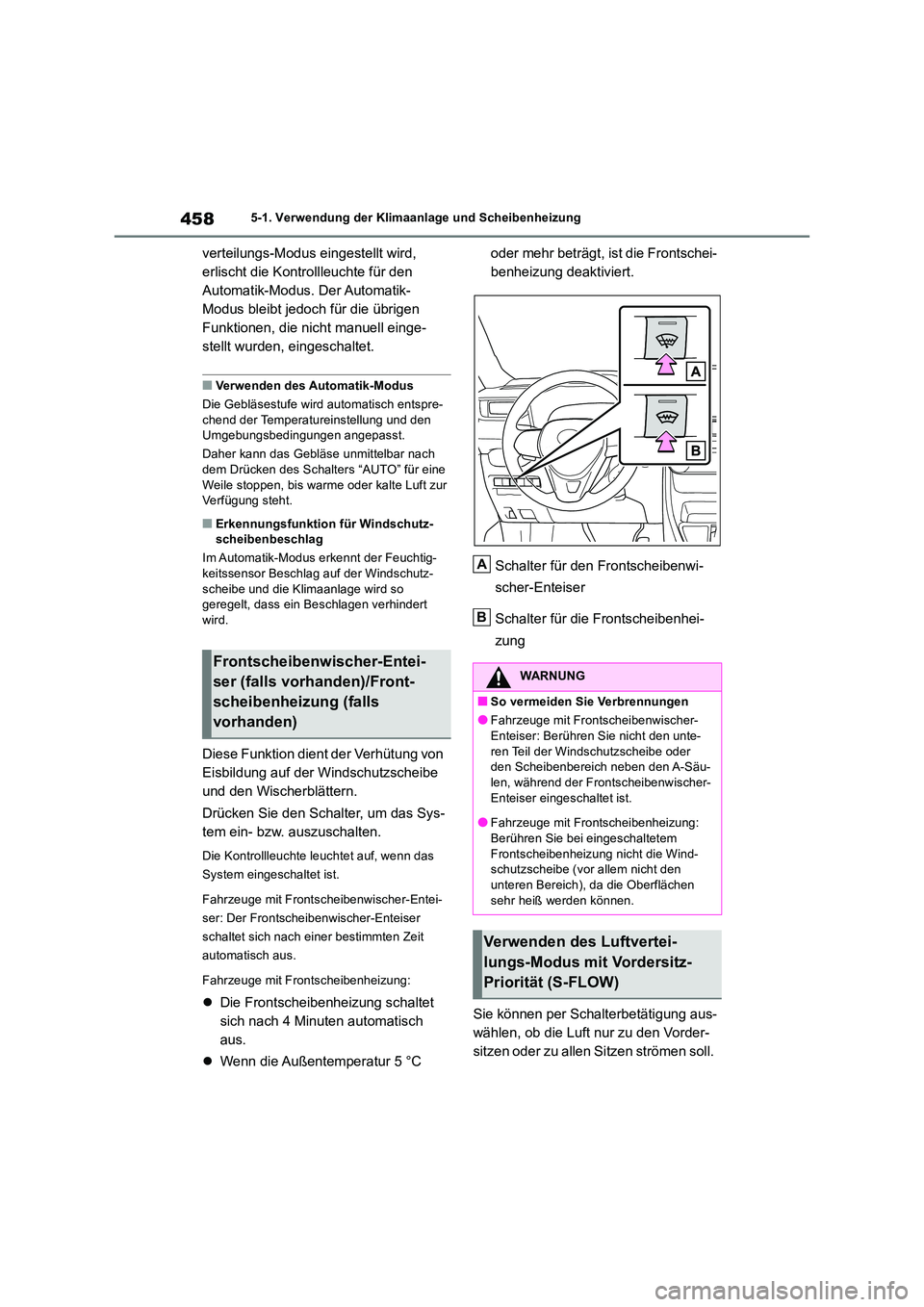

4585-1. Verwendung der Klimaanlage und Scheibenheizung
verteilungs-Modus eingestellt wird,
erlischt die Kontrollleuchte für den
Automatik-Modus. Der Automatik-
Modus bleibt jedoch für die übrigen
Funktionen, die nicht manuell einge-
stellt wurden, eingeschaltet.
■Verwenden des Automatik-Modus
Die Gebläsestufe wird automatisch entspre-
chend der Temperatureinstellung und den Umgebungsbedingungen angepasst.
Daher kann das Gebl äse unmittelbar nach dem Drücken des Schalters “AUTO” für eine
Weile stoppen, bis warme oder kalte Luft zur Verfügung steht.
■Erkennungsfunktion für Windschutz-scheibenbeschlag
Im Automatik-Modus erkennt der Feuchtig-
keitssensor Beschlag auf der Windschutz- scheibe und die Klimaanlage wird so geregelt, dass ein Beschlagen verhindert
wird.
Diese Funktion dient der Verhütung von
Eisbildung auf der Windschutzscheibe
und den Wischerblättern.
Drücken Sie den Schalter, um das Sys-
tem ein- bzw. auszuschalten.
Die Kontrollleuchte leuchtet auf, wenn das
System eingeschaltet ist.
Fahrzeuge mit Frontscheibenwischer-Entei-
ser: Der Frontscheibenwischer-Enteiser
schaltet sich nach einer bestimmten Zeit
automatisch aus.
Fahrzeuge mit Frontscheibenheizung:
 Die Frontscheibenheizung schaltet
sich nach 4 Minuten automatisch
aus.
 Wenn die Außentemperatur 5 °C
oder mehr beträgt, ist die Frontschei-
benheizung deaktiviert.
Schalter für den Frontscheibenwi-
scher-Enteiser
Schalter für die Frontscheibenhei-
zung
Sie können per Schalterbetätigung aus-
wählen, ob die Luft nur zu den Vorder-
sitzen oder zu allen Sitzen strömen soll.
Frontscheibenwischer-Entei-
ser (falls vorhanden)/Front-
scheibenheizung (falls
vorhanden)
WARNUNG
■So vermeiden Sie Verbrennungen
●Fahrzeuge mit Frontscheibenwischer- Enteiser: Berühren Sie nicht den unte-
ren Teil der Windschutzscheibe oder den Scheibenbereich neben den A-Säu-len, während der Frontscheibenwischer-
Enteiser eingeschaltet ist.
●Fahrzeuge mit Frontscheibenheizung: Berühren Sie bei eingeschaltetem
Frontscheibenheizung nicht die Wind- schutzscheibe (vor allem nicht den unteren Bereich), da die Oberflächen
sehr heiß werden können.
Verwenden des Luftvertei-
lungs-Modus mit Vordersitz-
Priorität (S-FLOW)
A
B

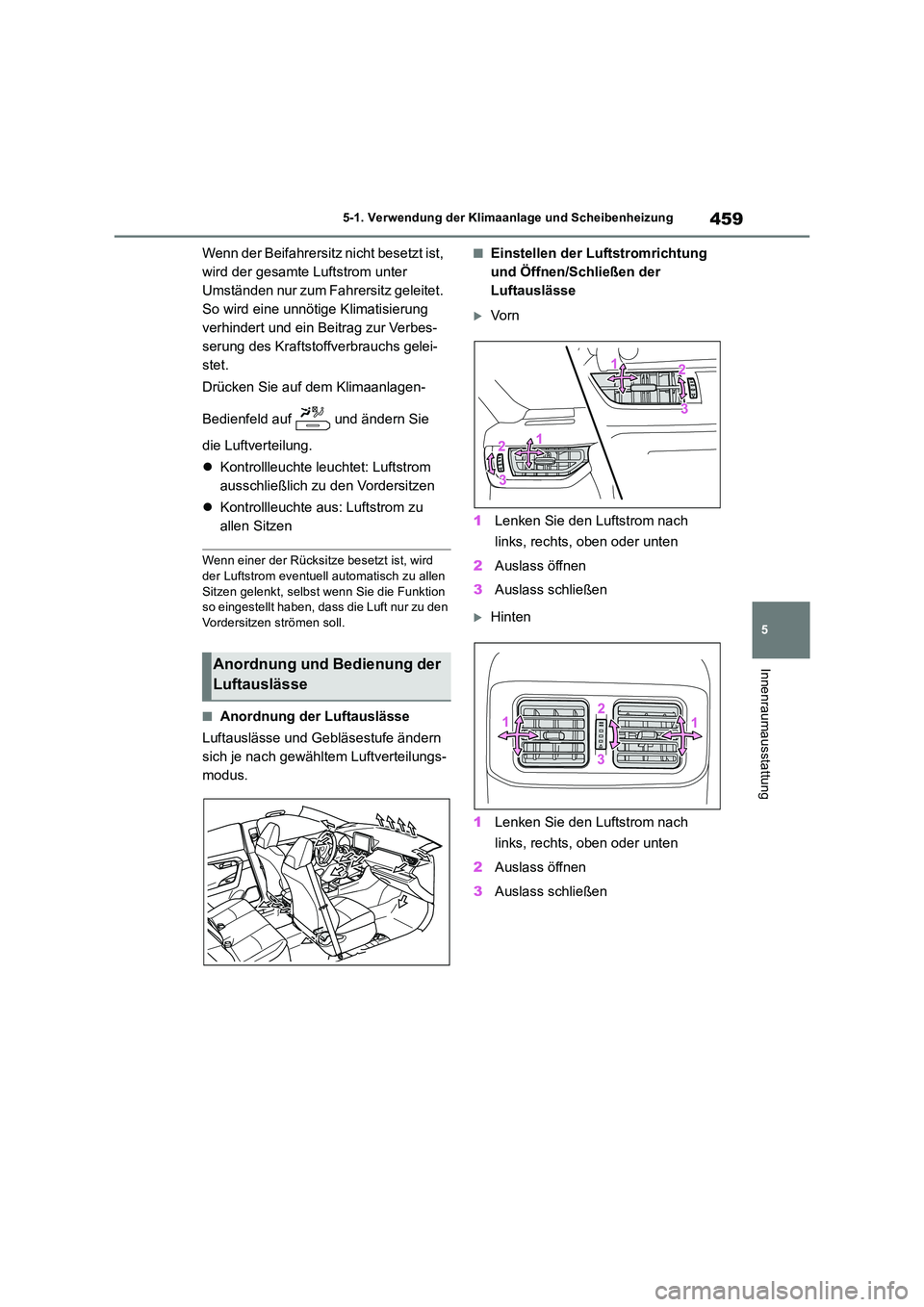

459
5
5-1. Verwendung der Klimaanlage und Scheibenheizung
Innenraumausstattung
Wenn der Beifahrersitz nicht besetzt ist,
wird der gesamte Luftstrom unter
Umständen nur zum Fahrersitz geleitet.
So wird eine unnötige Klimatisierung
verhindert und ein Beitrag zur Verbes-
serung des Kraftstoffverbrauchs gelei-
stet.
Drücken Sie auf dem Klimaanlagen-
Bedienfeld auf und ändern Sie
die Luftverteilung.
 Kontrollleuchte leuchtet: Luftstrom
ausschließlich zu den Vordersitzen
 Kontrollleuchte aus: Luftstrom zu
allen Sitzen
Wenn einer der Rücksitze besetzt ist, wird
der Luftstrom eventuell automatisch zu allen Sitzen gelenkt, selbst wenn Sie die Funktion so eingestellt haben, dass die Luft nur zu den
Vordersitzen strömen soll.
■Anordnung der Luftauslässe
Luftauslässe und Gebläsestufe ändern
sich je nach gewähltem Luftverteilungs-
modus.
■Einstellen der Luftstromrichtung
und Öffnen/Schließen der
Luftauslässe
Vo r n
1 Lenken Sie den Luftstrom nach
links, rechts, oben oder unten
2 Auslass öffnen
3 Auslass schließen
Hinten
1 Lenken Sie den Luftstrom nach
links, rechts, oben oder unten
2 Auslass öffnen
3 Auslass schließen
Anordnung und Bedienung der
Luftauslässe

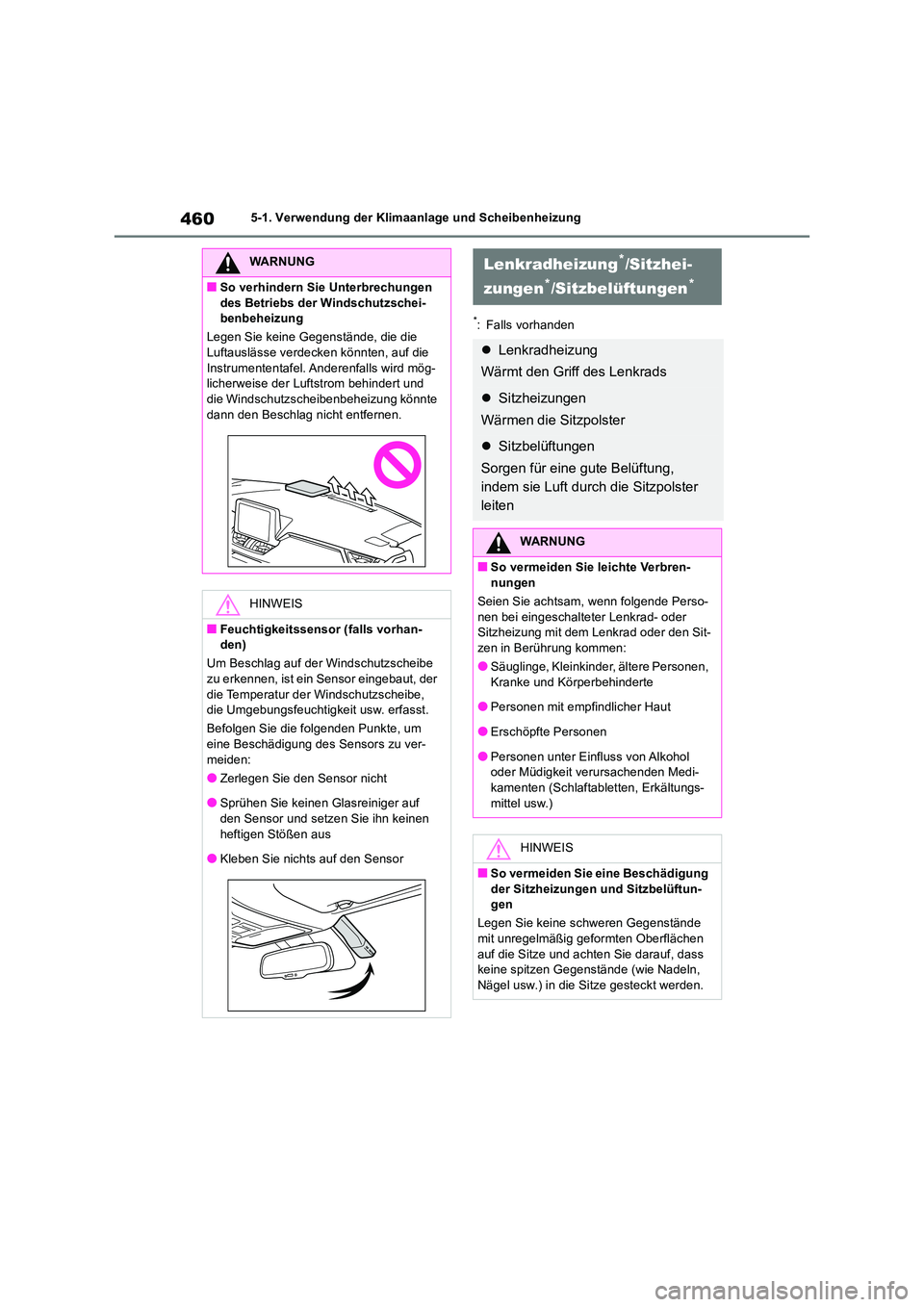

4605-1. Verwendung der Klimaanlage und Scheibenheizung
*: Falls vorhanden
WARNUNG
■So verhindern Sie Unterbrechungen
des Betriebs der Windschutzschei- benbeheizung
Legen Sie keine Gegenstände, die die Luftauslässe verdecken könnten, auf die
Instrumententafel. Anderenfalls wird mög- licherweise der Luftstrom behindert und die Windschutzscheibenbeheizung könnte
dann den Beschlag nicht entfernen.
HINWEIS
■Feuchtigkeitssensor (falls vorhan- den)
Um Beschlag auf der Windschutzscheibe zu erkennen, ist ein Sensor eingebaut, der
die Temperatur der Windschutzscheibe, die Umgebungsfeuchtigkeit usw. erfasst.
Befolgen Sie die folgenden Punkte, um eine Beschädigung des Sensors zu ver-
meiden:
●Zerlegen Sie den Sensor nicht
●Sprühen Sie keinen Glasreiniger auf den Sensor und setzen Sie ihn keinen
heftigen Stößen aus
●Kleben Sie nichts auf den Sensor
Lenkradheizung*/Sitzhei-
zungen*/Sitzbelüftungen*
 Lenkradheizung
Wärmt den Griff des Lenkrads
 Sitzheizungen
Wärmen die Sitzpolster
 Sitzbelüftungen
Sorgen für eine gute Belüftung,
indem sie Luft durch die Sitzpolster
leiten
WARNUNG
■So vermeiden Sie leichte Verbren-
nungen
Seien Sie achtsam, wenn folgende Perso- nen bei eingeschalteter Lenkrad- oder Sitzheizung mit dem Lenkrad oder den Sit-
zen in Berührung kommen:
●Säuglinge, Kleinkinder, ältere Personen, Kranke und Körperbehinderte
●Personen mit empfindlicher Haut
●Erschöpfte Personen
●Personen unter Einfluss von Alkohol oder Müdigkeit verursachenden Medi-
kamenten (Schlaftabletten, Erkältungs- mittel usw.)
HINWEIS
■So vermeiden Sie eine Beschädigung
der Sitzheizungen und Sitzbelüftun- gen
Legen Sie keine schweren Gegenstände mit unregelmäßig geformten Oberflächen
auf die Sitze und achten Sie darauf, dass keine spitzen Gegenstände (wie Nadeln, Nägel usw.) in die Sitze gesteckt werden.
