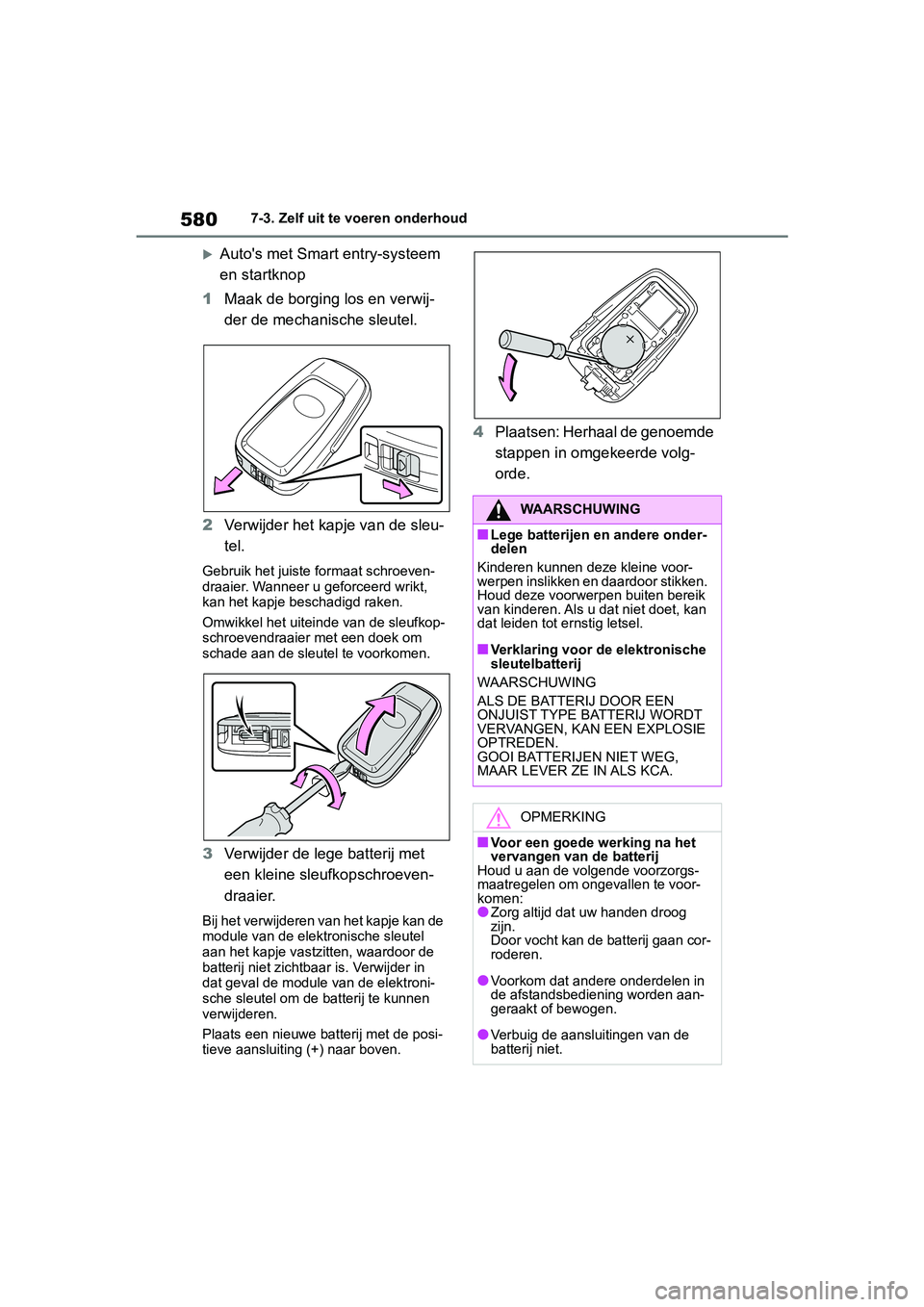

5807-3. Zelf uit te voeren onderhoud
Auto's met Smart entry-systeem
en startknop
1 Maak de borging los en verwij-
der de mechanische sleutel.
2 Verwijder het kap je van de sleu-
tel.
Gebruik het juiste formaat schroeven-
draaier. Wanneer u geforceerd wrikt,
kan het kapje beschadigd raken.
Omwikkel het uitei nde van de sleufkop-
schroevendraaier met een doek om
schade aan de sleutel te voorkomen.
3Verwijder de lege batterij met
een kleine sleufkopschroeven-
draaier.
Bij het verwijderen van het kapje kan de
module van de elektronische sleutel
aan het kapje vast zitten, waardoor de
batterij niet zichtbaa r is. Verwijder in
dat geval de module van de elektroni-
sche sleutel om de batterij te kunnen
verwijderen.
Plaats een nieuwe batterij met de posi-
tieve aansluiting (+) naar boven.
4 Plaatsen: Herhaal de genoemde
stappen in omgekeerde volg-
orde.
WAARSCHUWING
■Lege batterijen en andere onder-
delen
Kinderen kunnen deze kleine voor-
werpen inslikken en daardoor stikken.
Houd deze voorwerpen buiten bereik
van kinderen. Als u dat niet doet, kan
dat leiden tot ernstig letsel.
■Verklaring voor de elektronische
sleutelbatterij
WAARSCHUWING
ALS DE BATTERIJ DOOR EEN
ONJUIST TYPE BATTERIJ WORDT
VERVANGEN, KAN EEN EXPLOSIE
OPTREDEN.
GOOI BATTERIJEN NIET WEG,
MAAR LEVER ZE IN ALS KCA.
OPMERKING
■Voor een goede werking na het
vervangen van de batterij
Houd u aan de volgende voorzorgs-
maatregelen om ongevallen te voor-
komen:
●Zorg altijd dat uw handen droog
zijn.
Door vocht kan de batterij gaan cor-
roderen.
●Voorkom dat andere onderdelen in
de afstandsbediening worden aan-
geraakt of bewogen.
●Verbuig de aansluitingen van de
batterij niet.
pM_RAV4_OM_OM42D03E_(EE).book P age 580 Wednesday, March 20, 2019 2:08 PM

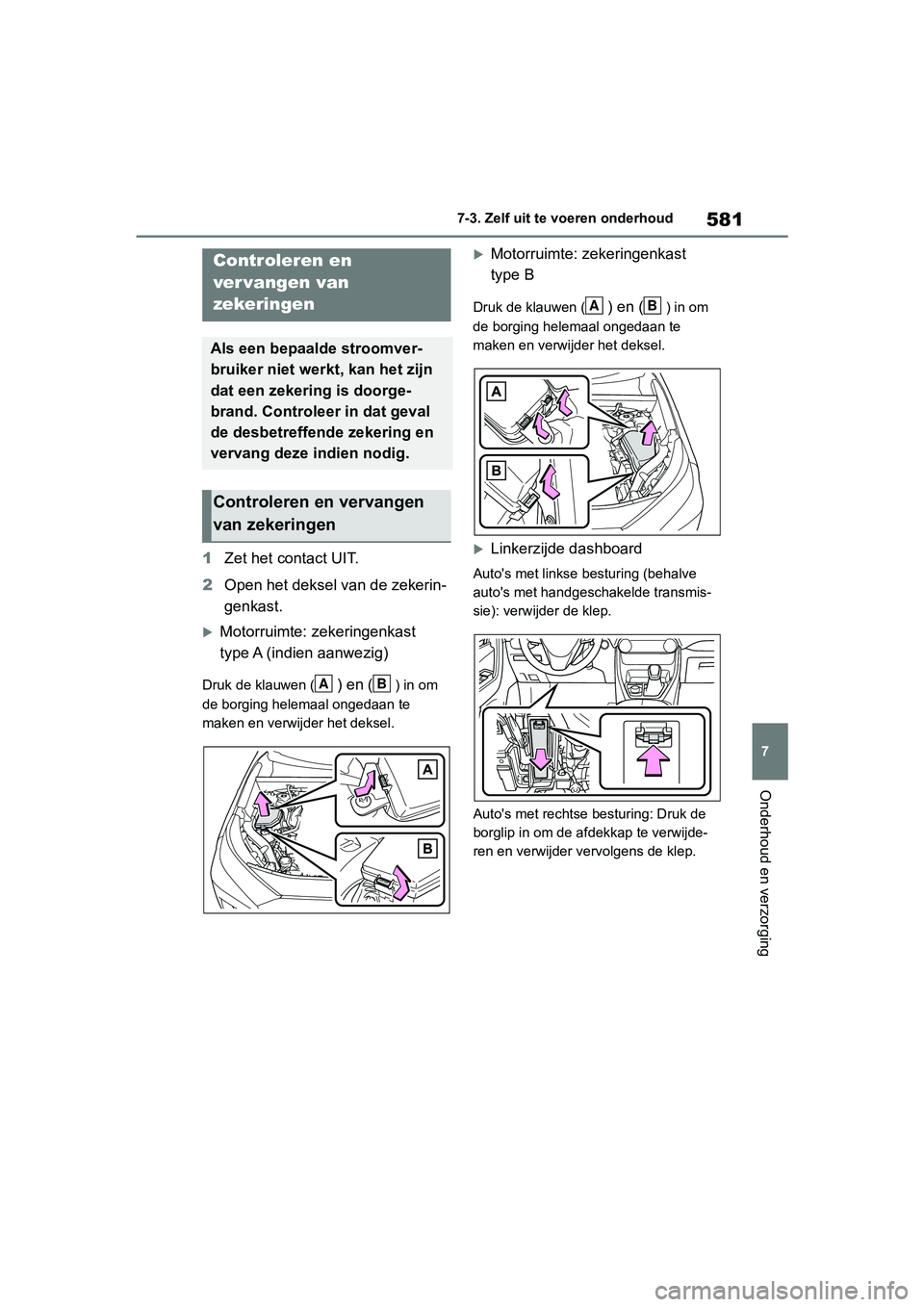

581
7
7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
1
Zet het contact UIT.
2 Open het deksel van de zekerin-
genkast.
Motorruimte: zekeringenkast
type A (indien aanwezig)
Druk de klauwen () en () in om
de borging helemaal ongedaan te
maken en verwijder het deksel.
Motorruimte: zekeringenkast
type B
Druk de klauwen () en () in om
de borging helemaal ongedaan te
maken en verwijder het deksel.
Linkerzijde dashboard
Auto's met linkse besturing (behalve
auto's met handgeschakelde transmis-
sie): verwijder de klep.
Auto's met rechtse besturing: Druk de
borglip in om de afdekkap te verwijde-
ren en verwijder vervolgens de klep.
Controleren en
ver vangen van
zekeringen
Als een bepaalde stroomver-
bruiker niet werkt, kan het zijn
dat een zekering is doorge-
brand. Controleer in dat geval
de desbetreffende zekering en
vervang deze indien nodig.
Controleren en vervangen
van zekeringen
AB
AB
pM_RAV4_OM_OM42D03E_(EE).book P age 581 Wednesday, March 20, 2019 2:08 PM

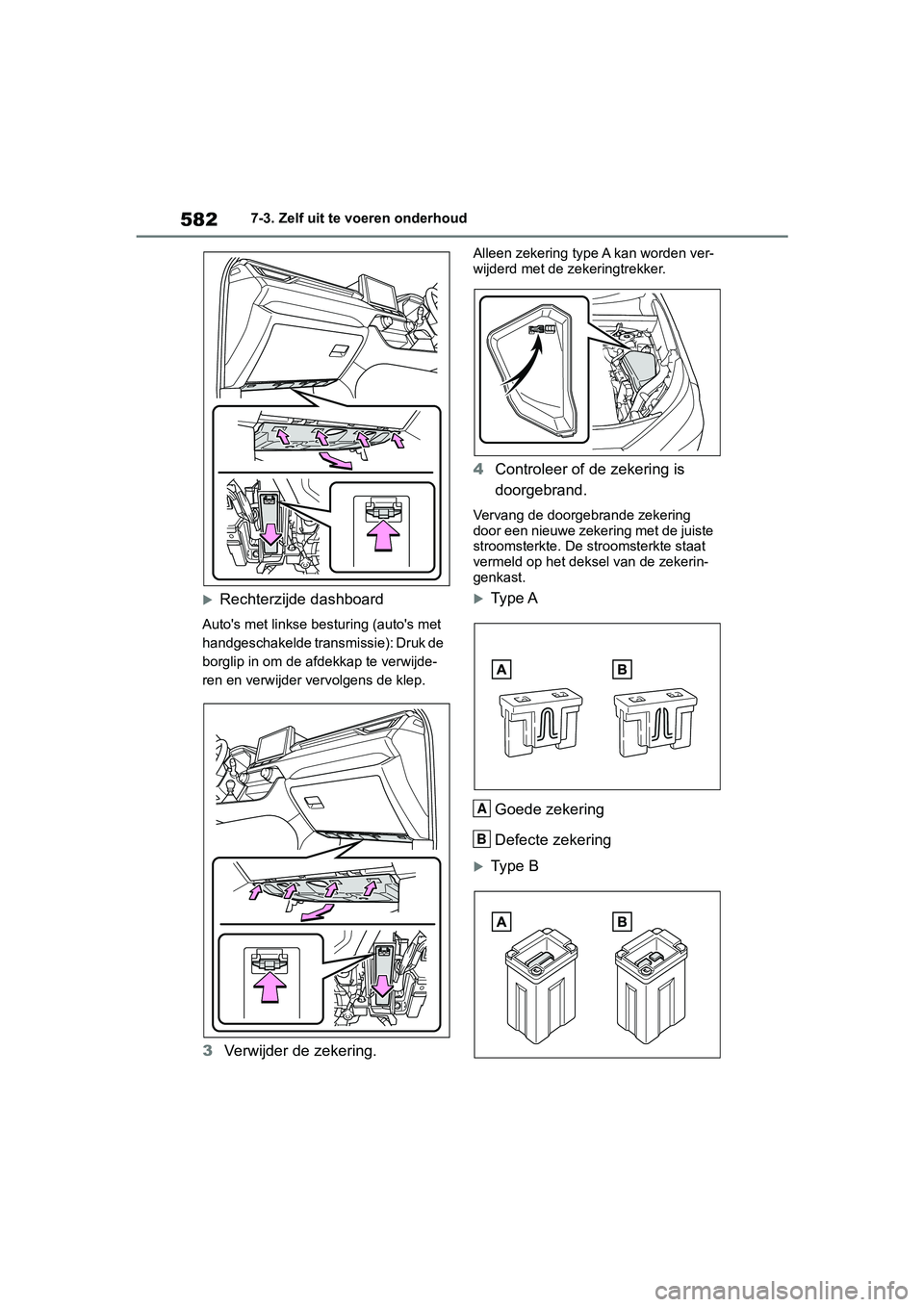

5827-3. Zelf uit te voeren onderhoud
Rechterzijde dashboard
Auto's met linkse besturing (auto's met
handgeschakelde transmissie): Druk de
borglip in om de afdekkap te verwijde-
ren en verwijder vervolgens de klep.
3Verwijder de zekering.
Alleen zekering type A kan worden ver-
wijderd met de zekeringtrekker.
4Controleer of de zekering is
doorgebrand.
Vervang de doorgebrande zekering
door een nieuwe zekering met de juiste
stroomsterkte. De stroomsterkte staat
vermeld op het deksel van de zekerin-
genkast.
Ty p e A
Goede zekering
Defecte zekering
Ty p e B
A
B
pM_RAV4_OM_OM42D03E_(EE).book P age 582 Wednesday, March 20, 2019 2:08 PM

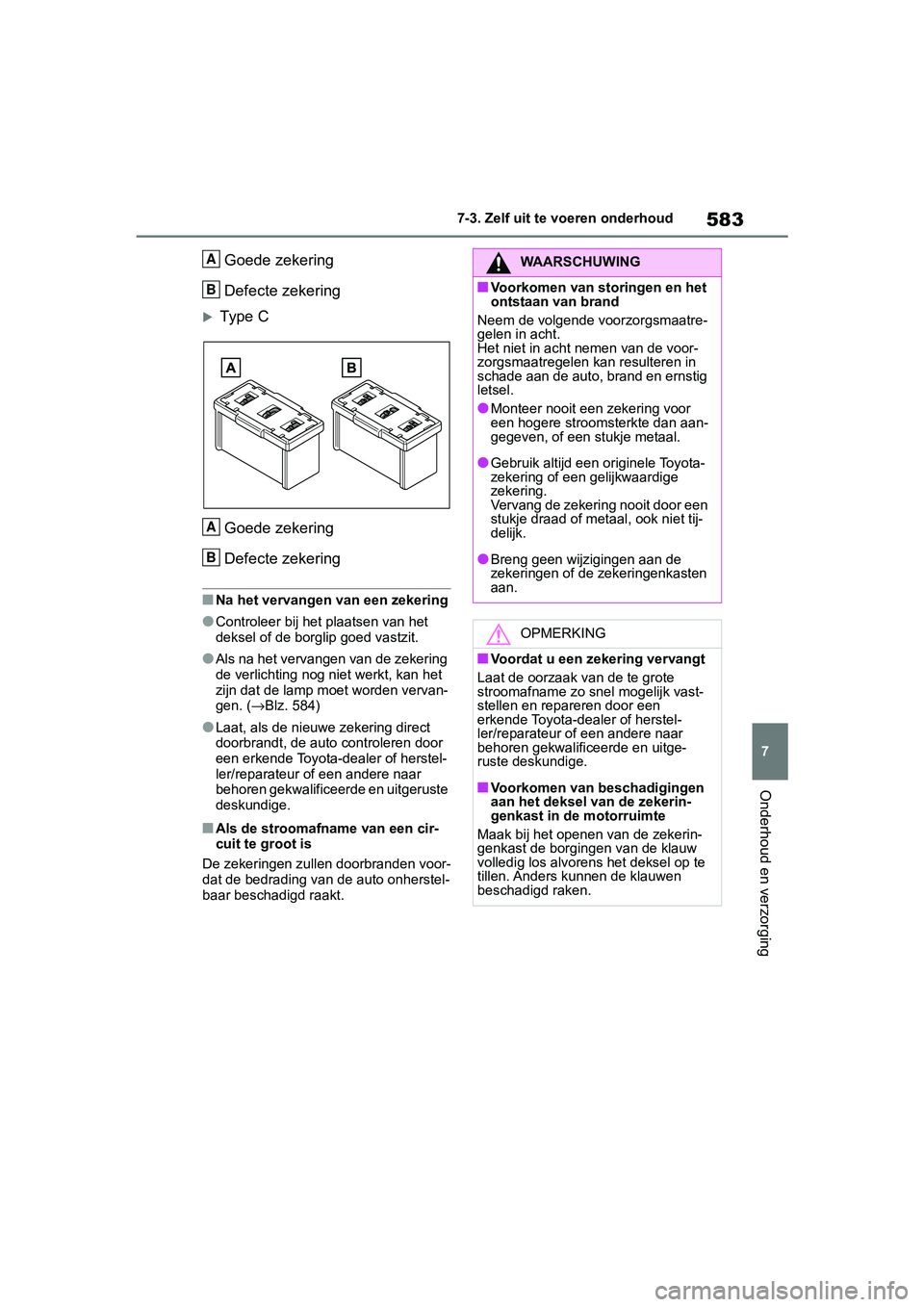

583
7
7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
Goede zekering
Defecte zekering
Type C
Goede zekering
Defecte zekering
■Na het vervangen van een zekering
●Controleer bij het plaatsen van het
deksel of de borglip goed vastzit.
●Als na het vervangen van de zekering
de verlichting nog niet werkt, kan het
zijn dat de lamp m oet worden vervan-
gen. ( →Blz. 584)
●Laat, als de nieuwe zekering direct
doorbrandt, de auto controleren door
een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
■Als de stroomafname van een cir-
cuit te groot is
De zekeringen zullen doorbranden voor-
dat de bedrading van de auto onherstel-
baar beschadigd raakt.
A
B
A
B
WAARSCHUWING
■Voorkomen van storingen en het
ontstaan van brand
Neem de volgende voorzorgsmaatre-
gelen in acht.
Het niet in acht nemen van de voor-
zorgsmaatregelen kan resulteren in
schade aan de auto, brand en ernstig
letsel.
●Monteer nooit een zekering voor
een hogere stroomsterkte dan aan-
gegeven, of een stukje metaal.
●Gebruik altijd een originele Toyota-
zekering of een gelijkwaardige
zekering.
Vervang de zekering nooit door een
stukje draad of metaal, ook niet tij-
delijk.
●Breng geen wijzigingen aan de
zekeringen of de zekeringenkasten
aan.
OPMERKING
■Voordat u een zekering vervangt
Laat de oorzaak van de te grote
stroomafname zo snel mogelijk vast-
stellen en repareren door een
erkende Toyota-dealer of herstel-
ler/reparateur o f een andere naar
behoren gekwalificeerde en uitge-
ruste deskundige.
■Voorkomen van beschadigingen
aan het deksel van de zekerin-
genkast in de motorruimte
Maak bij het openen van de zekerin-
genkast de borginge n van de klauw
volledig los alvorens het deksel op te
tillen. Anders kunnen de klauwen
beschadigd raken.
pM_RAV4_OM_OM42D03E_(EE).book P age 583 Wednesday, March 20, 2019 2:08 PM

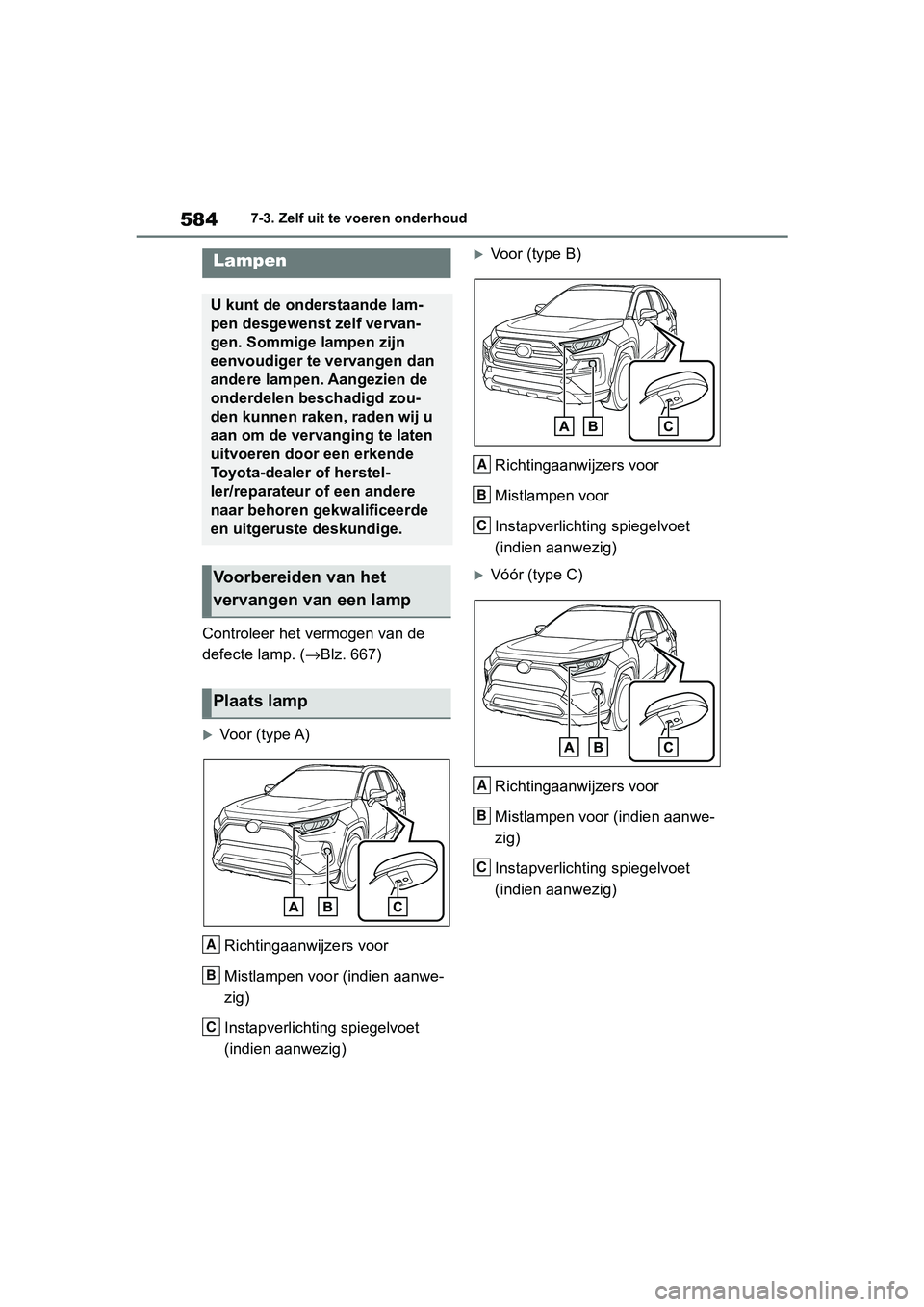

5847-3. Zelf uit te voeren onderhoud
Controleer het vermogen van de
defecte lamp. ( →Blz. 667)
Voor (type A)
Richtingaanwijzers voor
Mistlampen voor (indien aanwe-
zig)
Instapverlichting spiegelvoet
(indien aanwezig)
Voor (type B)Richtingaanwijzers voor
Mistlampen voor
Instapverlichting spiegelvoet
(indien aanwezig)
Vóór (type C)Richtingaanwijzers voor
Mistlampen voor (indien aanwe-
zig)
Instapverlichting spiegelvoet
(indien aanwezig)
Lampen
U kunt de onderstaande lam-
pen desgewenst zelf vervan-
gen. Sommige lampen zijn
eenvoudiger te vervangen dan
andere lampen. Aangezien de
onderdelen beschadigd zou-
den kunnen raken, raden wij u
aan om de vervan ging te laten
uitvoeren door een erkende
Toyota-dealer of herstel-
ler/reparateur o f een andere
naar behoren gekwalificeerde
en uitgeruste deskundige.
Voorbereiden van het
vervangen van een lamp
Plaats lamp
A
B
C
A
B
C
A
B
C
pM_RAV4_OM_OM42D03E_(EE).book P age 584 Wednesday, March 20, 2019 2:08 PM

585
7
7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
Achter
Richtingaanwijzers achter
Achteruitrijlichten
■Lampen die vervangen moeten
worden door een erkende
Toyota-dealer of herstel-
ler/reparateur of een andere
naar behoren gekwalificeerde
en uitgeruste deskundige.
 Koplampen
 Dagrijverlichting
 Parkeerlichten voor
 Richtingaanwijzers opzij
 Achterlichten
 Remlichten
 Mistachterlicht (indien aanwezig)
 Derde remlicht
 Kentekenplaatverlichting
■Ledlampen
Behalve de onderstaande lampen zijn
de lampen voorzien van een aantal leds.
Laat een defecte led vervangen door
een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste
deskundige.
●Richtingaanwijzers voor
●Mistlampen voor (indien aanwezig)
●Richtingaanwijzers achter
●Achteruitrijlichten
●Instapverlichting spiegelvoet (indien
aanwezig)
■Condensvorming aan de binnen-
zijde van het lampglas
Het tijdelijk beslaan van de binnenzijde
van het koplampglas is normaal. Neem
in de volgende gevalle n contact op met
een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste
deskundige voor meer informatie:
●Als er erg veel condens aan de bin-
nenzijde van het koplampglas zit.
●Als de binnenzijde van de koplamp
nat is en blijft.
■Richtingaanwijzers voor (type
A en B)
1 Draai de lamphouder linksom.
2 Verwijder de lamp.
A
B
Lampen vervangen
pM_RAV4_OM_OM42D03E_(EE).book P age 585 Wednesday, March 20, 2019 2:08 PM

5867-3. Zelf uit te voeren onderhoud
3Plaats een nieuw e lamp en ver-
volgens de lamphouder in de
lichtunit door de lamphouder
erin te steken en deze rechtsom
te draaien.
■Richtingaanwijzers voor (type
C)
1 Draai de lamphouder linksom.
2 Verwijder de lamp.
3 Plaats een nieuw e lamp en ver-
volgens de lamphouder in de
lichtunit door de lamphouder erin te steken en deze rechtsom
te draaien.
■Mistlampen voor (indien aan-
wezig)
1 Draai het stuurwiel om vol-
doende werkruimte te creëren.
2 Verwijder de schroeven.
pM_RAV4_OM_OM42D03E_(EE).book P age 586 Wednesday, March 20, 2019 2:08 PM

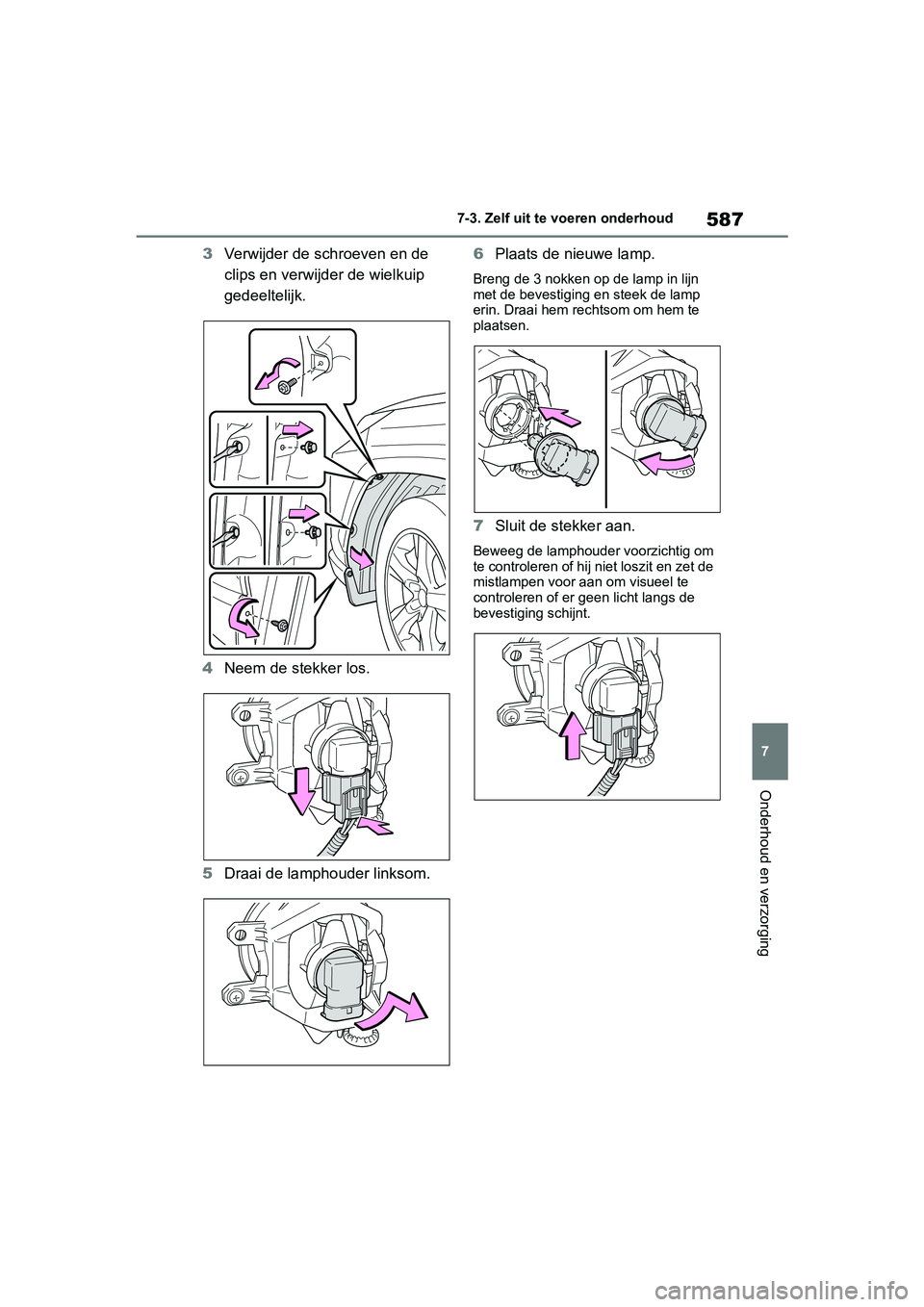

587
7
7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
3
Verwijder de sch roeven en de
clips en verwijder de wielkuip
gedeeltelijk.
4 Neem de stekker los.
5 Draai de lamphouder linksom. 6
Plaats de nieuwe lamp.
Breng de 3 nokken op de lamp in lijn
met de bevestiging en steek de lamp
erin. Draai hem rechtsom om hem te
plaatsen.
7 Sluit de stekker aan.
Beweeg de lamphouder voorzichtig om
te controleren of hij niet loszit en zet de
mistlampen voor aan om visueel te
controleren of er geen licht langs de
bevestiging schijnt.
pM_RAV4_OM_OM42D03E_(EE).book P age 587 Wednesday, March 20, 2019 2:08 PM

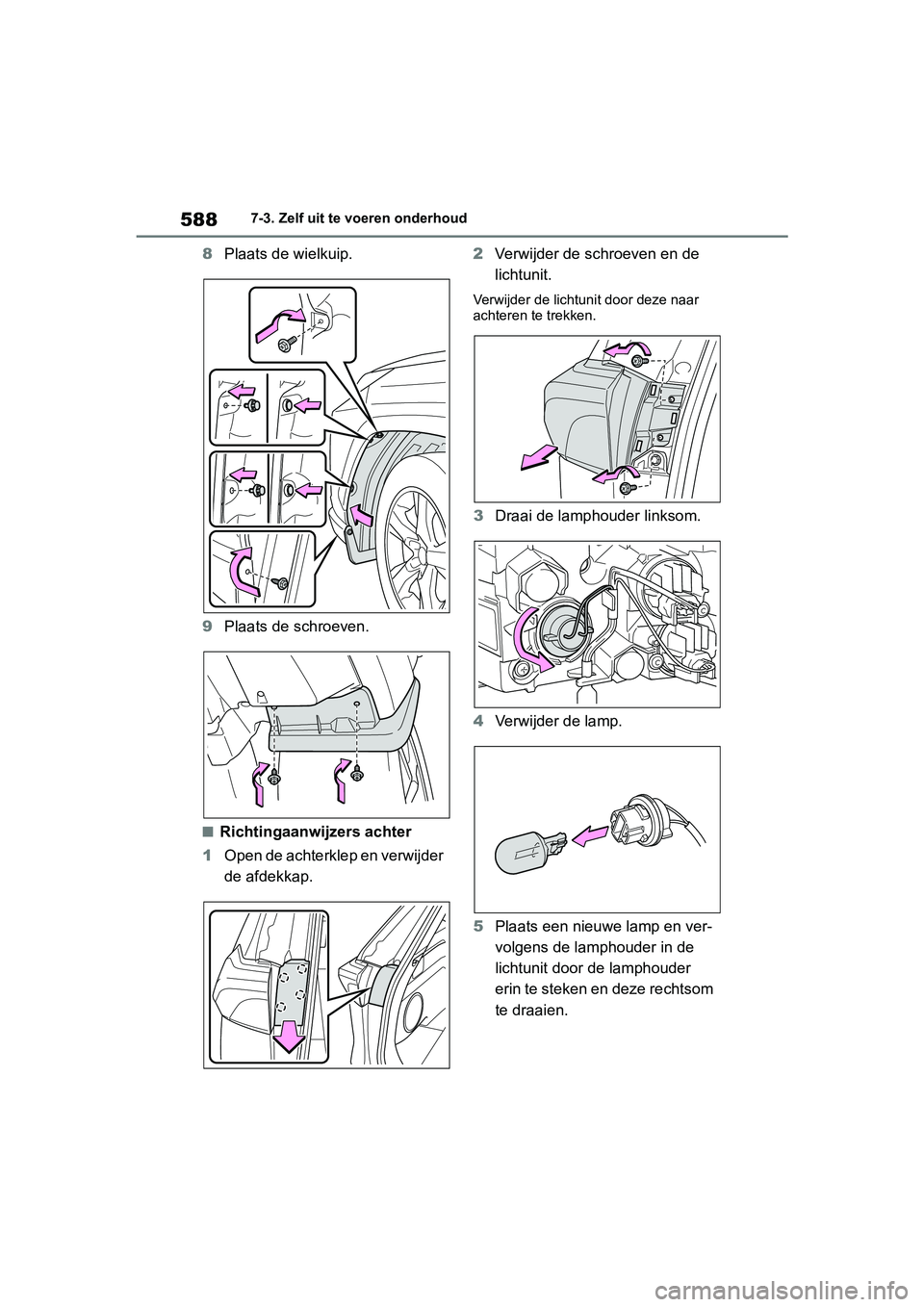

5887-3. Zelf uit te voeren onderhoud
8Plaats de wielkuip.
9 Plaats de schroeven.
■Richtingaanwijzers achter
1 Open de achterklep en verwijder
de afdekkap. 2
Verwijder de schroeven en de
lichtunit.
Verwijder de lichtun it door deze naar
achteren te trekken.
3 Draai de lamphouder linksom.
4 Verwijder de lamp.
5 Plaats een nieuwe lamp en ver-
volgens de lamphouder in de
lichtunit door de lamphouder
erin te steken en deze rechtsom
te draaien.
pM_RAV4_OM_OM42D03E_(EE).book P age 588 Wednesday, March 20, 2019 2:08 PM

589
7
7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
6
Breng de groeven van de lichtu-
nit in lijn met de klauwen en
plaats de lichtunit recht, zodat
de pen op de lichtunit in de ope-
ning past.
Controleer of de lich tunit goed vastzit.
7Plaats de schroeven. 8
Plaats de afdekkap.
■Achteruitrijlichten
1 Open de achterklep en verwijder
de afdekkap.
Omwikkel het uiteinde van de schroe-
vendraaier met een doek om schade
aan het afdekplaa tje te voorkomen.
2Draai de lamphouder linksom.
Verwijder de kabel uit de clip alvorens
de lamphouder te draaien.
