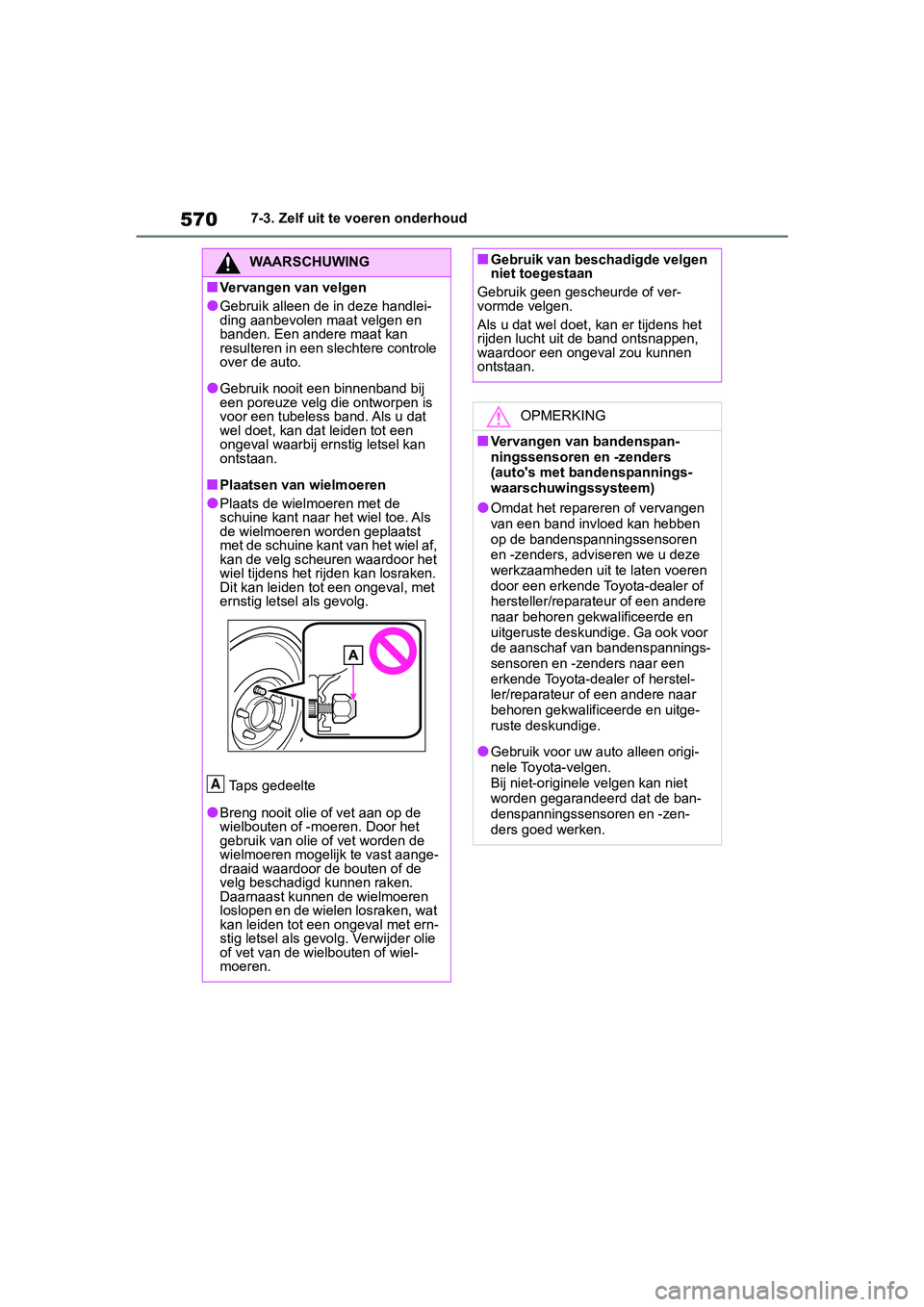

5707-3. Zelf uit te voeren onderhoud
WAARSCHUWING
■Vervangen van velgen
●Gebruik alleen de in deze handlei-
ding aanbevolen maat velgen en
banden. Een andere maat kan
resulteren in een slechtere controle
over de auto.
●Gebruik nooit een binnenband bij
een poreuze velg die ontworpen is
voor een tubeless band. Als u dat
wel doet, kan dat leiden tot een
ongeval waarbij ernstig letsel kan
ontstaan.
■Plaatsen van wielmoeren
●Plaats de wielmoeren met de
schuine kant naar h et wiel toe. Als
de wielmoeren worden geplaatst
met de schuine kant van het wiel af,
kan de velg scheuren waardoor het
wiel tijdens het rijden kan losraken.
Dit kan leiden tot een ongeval, met
ernstig letsel als gevolg.
Taps gedeelte
●Breng nooit olie of vet aan op de
wielbouten of -moeren. Door het
gebruik van olie of vet worden de
wielmoeren mogelijk te vast aange-
draaid waardoor de bouten of de
velg beschadigd kunnen raken.
Daarnaast kunnen de wielmoeren
loslopen en de wielen losraken, wat
kan leiden tot ee n ongeval met ern-
stig letsel als gevolg. Verwijder olie
of vet van de wielbouten of wiel-
moeren.
A
■Gebruik van beschadigde velgen
niet toegestaan
Gebruik geen gescheurde of ver-
vormde velgen.
Als u dat wel doet, kan er tijdens het
rijden lucht uit de band ontsnappen,
waardoor een ongeval zou kunnen
ontstaan.
OPMERKING
■Vervangen van bandenspan-
ningssensoren en -zenders
(auto's met bandenspannings-
waarschuwingssysteem)
●Omdat het repareren of vervangen
van een band invloed kan hebben
op de bandenspanningssensoren
en -zenders, adviseren we u deze
werkzaamheden uit te laten voeren
door een erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gek walificeerde en
uitgeruste deskundige. Ga ook voor
de aanschaf van bandenspannings-
sensoren en -zenders naar een
erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar
behoren gekwalificeerde en uitge-
ruste deskundige.
●Gebruik voor uw auto alleen origi-
nele Toyota-velgen.
Bij niet-originele velgen kan niet
worden gegarandeerd dat de ban-
denspanningssensoren en -zen-
ders goed werken.
pM_RAV4_OM_OM42D03E_(EE).book P age 570 Wednesday, March 20, 2019 2:08 PM

571
7
7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging

Gebruik uitsluitend de Toyota-
wielmoeren en de Toyota-wiel-
moersleutel bij uw lichtmetalen
velgen.
 Controleer de wielmoeren na de
eerste 1.600 km telkens als een
band is verwisseld, een band is
gerepareerd of is vervangen.
 Pas op dat licht metalen velgen
niet beschadigd raken als u
sneeuwkettingen gebruikt.
 Bij het balanceren moet gebruik
worden gemaakt van Toyota- of
gelijkwaardige balanceerge-
wichtjes, die geplaatst dienen te
worden met een kunststof of rub-
ber hamer.
Auto's met lin kse besturing
1 Zet het contact UIT.
2 Open het dashboardkastje en
schuif de demper los.
3 Druk de nokken aan beide zij-
den van het dashboardkastje in
en open het dashboardkastje
langzaam helemaal terwijl u het
ondersteunt.
Belangrijke aanwijzingen
voor lichtmetalen velgenInterieurfilter
Het interieurfilter moet regel-
matig worden vervangen om
de optimale werking van de air-
conditioning te behouden.
Verwijderen
pM_RAV4_OM_OM42D03E_(EE).book P age 571 Wednesday, March 20, 2019 2:08 PM

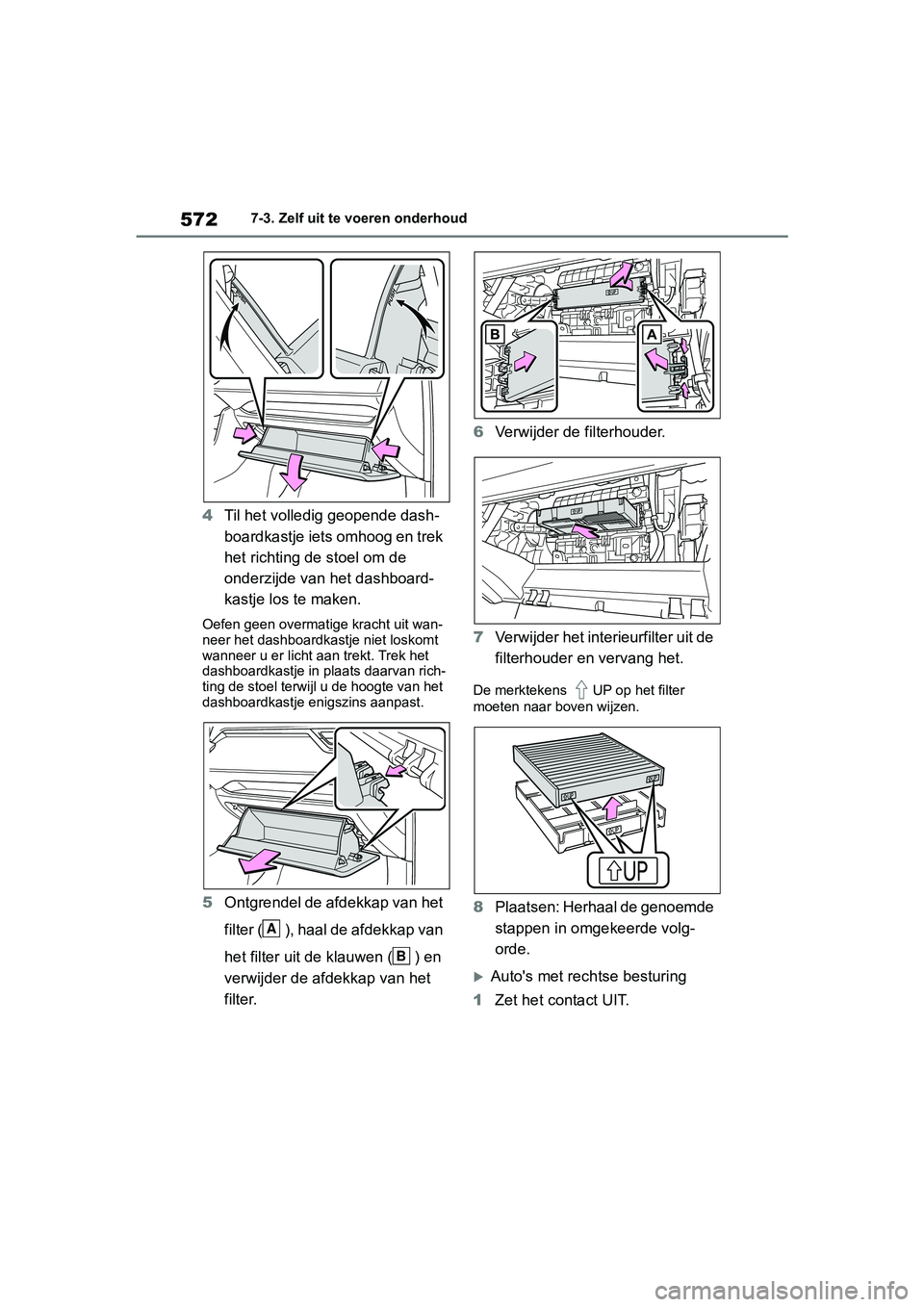

5727-3. Zelf uit te voeren onderhoud
4Til het volledig geopende dash-
boardkastje iets omhoog en trek
het richting de stoel om de
onderzijde van het dashboard-
kastje los te maken.
Oefen geen overmati ge kracht uit wan-
neer het dashboardkastje niet loskomt
wanneer u er licht aan trekt. Trek het
dashboardkastje in plaats daarvan rich-
ting de stoel terwijl u de hoogte van het
dashboardkastje enigszins aanpast.
5 Ontgrendel de afdekkap van het
filter ( ), haal de afdekkap van
het filter uit de klauwen ( ) en
verwijder de afdekkap van het
filter. 6
Verwijder de filterhouder.
7 Verwijder het interieurfilter uit de
filterhouder en vervang het.
De merktekens UP op het filter
moeten naar boven wijzen.
8 Plaatsen: Herhaal de genoemde
stappen in omgekeerde volg-
orde.
Auto's met rechtse besturing
1 Zet het contact UIT.
A
B
pM_RAV4_OM_OM42D03E_(EE).book P age 572 Wednesday, March 20, 2019 2:08 PM

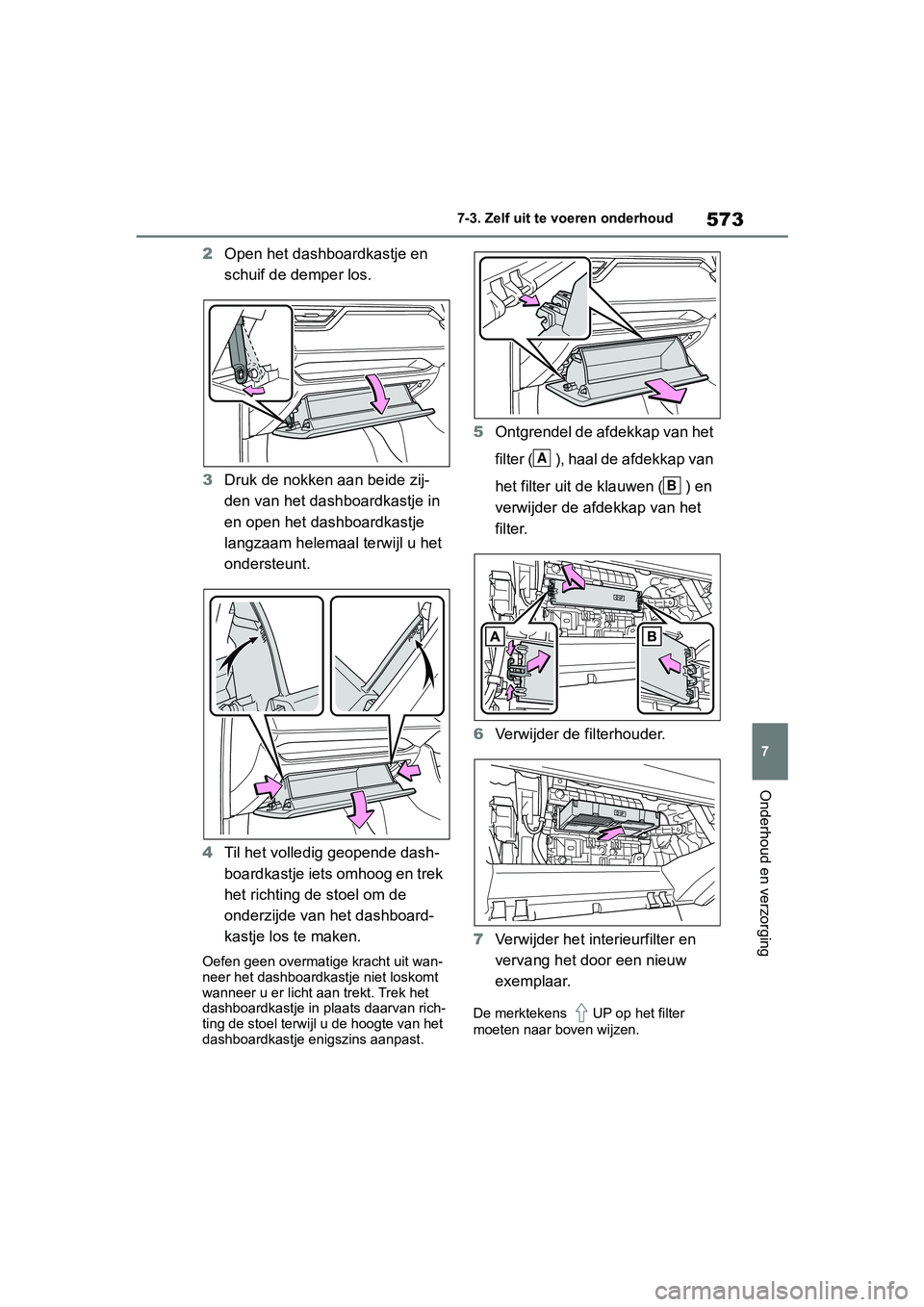

573
7
7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
2
Open het dashboardkastje en
schuif de demper los.
3 Druk de nokken aan beide zij-
den van het dashboardkastje in
en open het dashboardkastje
langzaam helema al terwijl u het
ondersteunt.
4 Til het volledig geopende dash-
boardkastje iets omhoog en trek
het richting de stoel om de
onderzijde van het dashboard-
kastje los te maken.
Oefen geen overmati ge kracht uit wan-
neer het dashboardkastje niet loskomt
wanneer u er licht aan trekt. Trek het
dashboardkastje in plaats daarvan rich-
ting de stoel terwijl u de hoogte van het
dashboardkastje enigszins aanpast.
5 Ontgrendel de afdekkap van het
filter ( ), haal de afdekkap van
het filter uit de klauwen ( ) en
verwijder de af dekkap van het
filter.
6 Verwijder de filterhouder.
7 Verwijder het interieurfilter en
vervang het door een nieuw
exemplaar.
De merktekens UP op het filter
moeten naar boven wijzen.
A
B
pM_RAV4_OM_OM42D03E_(EE).book P age 573 Wednesday, March 20, 2019 2:08 PM

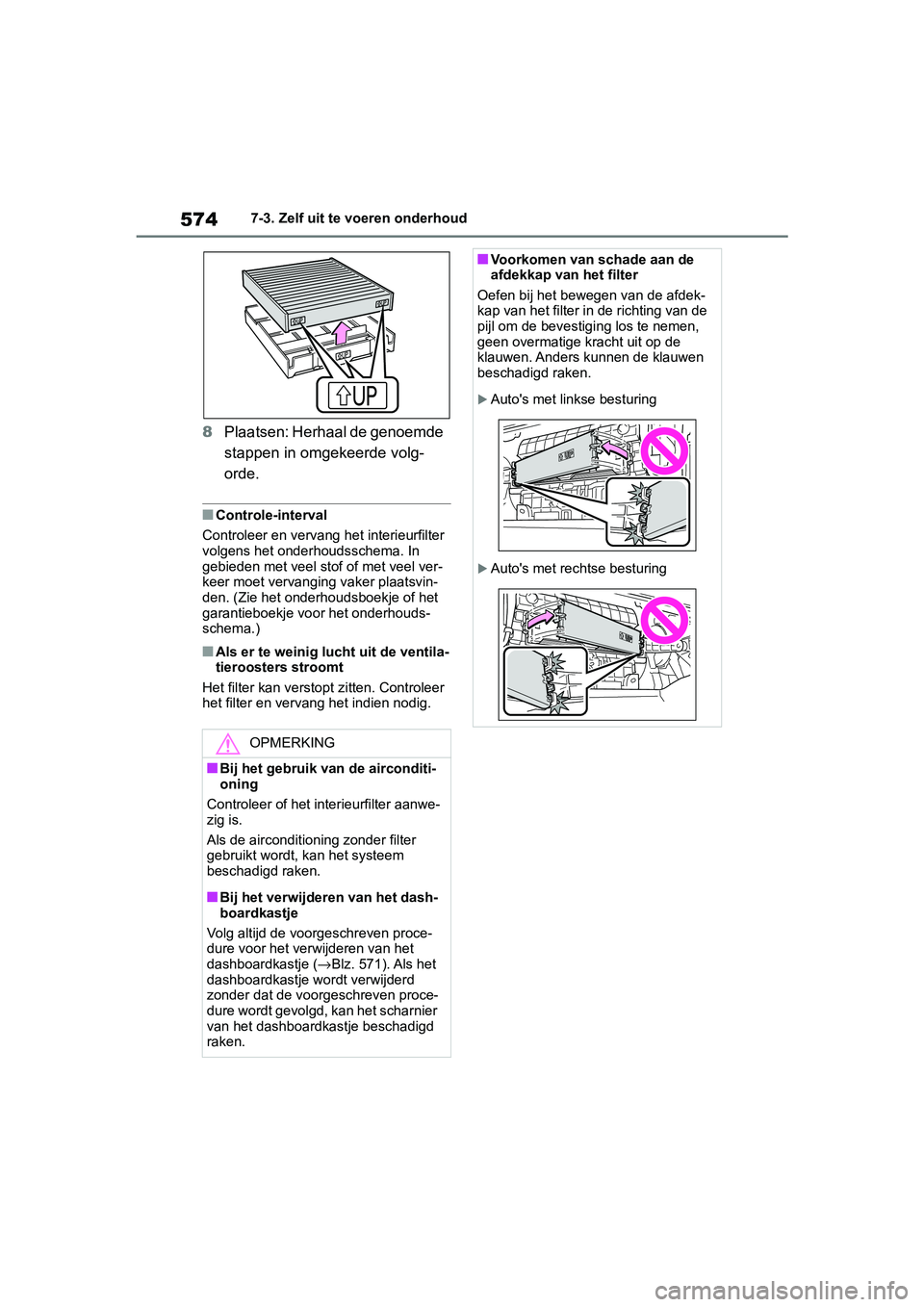

5747-3. Zelf uit te voeren onderhoud
8Plaatsen: Herhaal de genoemde
stappen in omgekeerde volg-
orde.
■Controle-interval
Controleer en vervang het interieurfilter
volgens het onder houdsschema. In
gebieden met veel stof of met veel ver-
keer moet vervanging vaker plaatsvin-
den. (Zie het onderhoudsboekje of het
garantieboekje vo or het onderhouds-
schema.)
■Als er te weinig lucht uit de ventila-
tieroosters stroomt
Het filter kan verstopt zitten. Controleer
het filter en vervang het indien nodig.
OPMERKING
■Bij het gebruik van de airconditi-
oning
Controleer of het interieurfilter aanwe-
zig is.
Als de airconditioning zonder filter
gebruikt wordt, kan het systeem
beschadigd raken.
■Bij het verwijderen van het dash-
boardkastje
Volg altijd de voorgeschreven proce-
dure voor het verwijderen van het
dashboardkastje ( →Blz. 571). Als het
dashboardkastje wordt verwijderd
zonder dat de voorgeschreven proce-
dure wordt gevolgd, kan het scharnier
van het dashboardkastje beschadigd
raken.
■Voorkomen van schade aan de
afdekkap van het filter
Oefen bij het bewegen van de afdek-
kap van het filter in de richting van de
pijl om de bevestig ing los te nemen,
geen overmatige kracht uit op de
klauwen. Anders kunnen de klauwen
beschadigd raken.
Auto's met linkse besturing
Auto's met rechtse besturing
pM_RAV4_OM_OM42D03E_(EE).book P age 574 Wednesday, March 20, 2019 2:08 PM

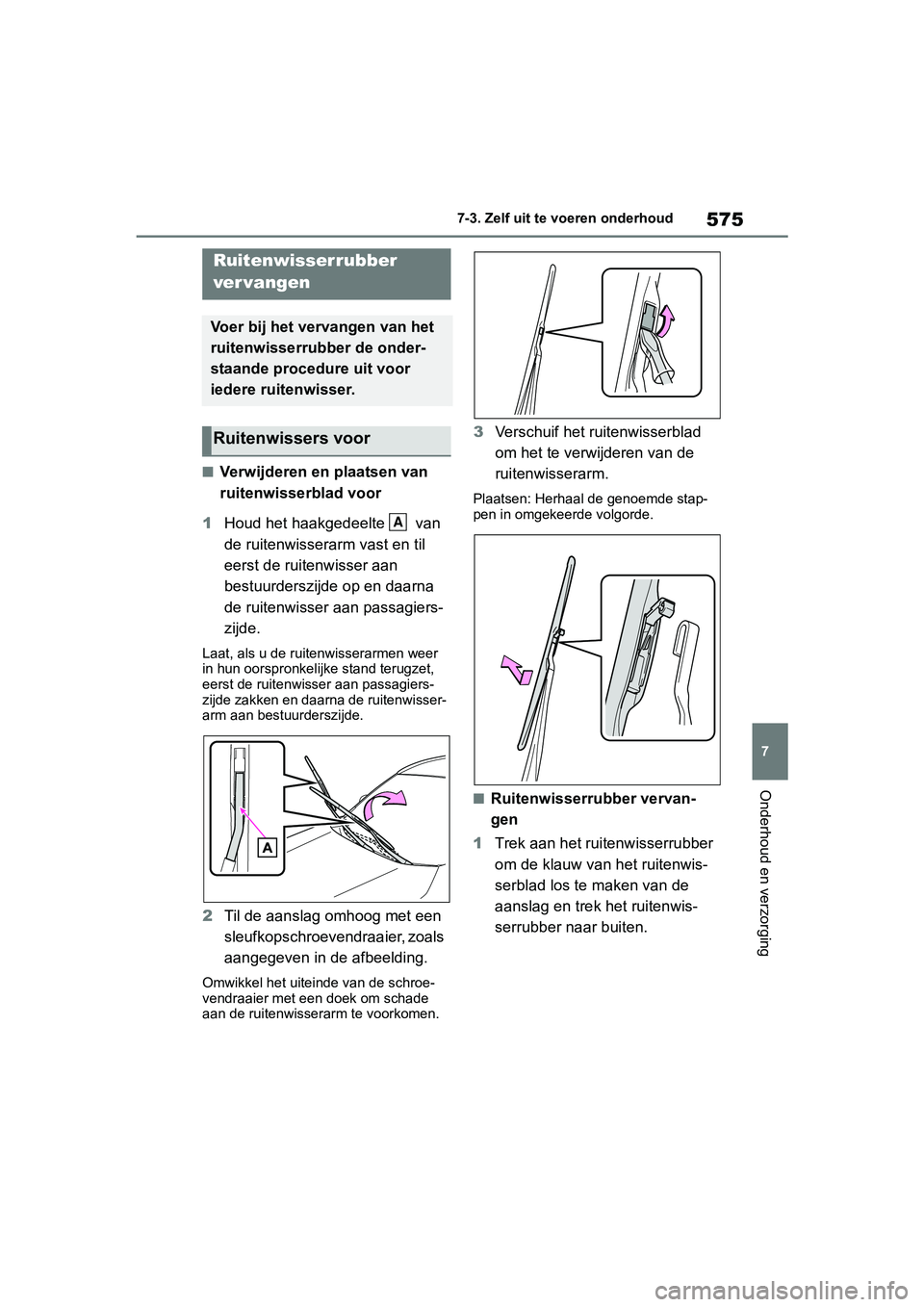

575
7
7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
■Verwijderen en plaatsen van
ruitenwisserblad voor
1 Houd het haakgedeelte van
de ruitenwisserarm vast en til
eerst de ruitenwisser aan
bestuurderszijde op en daarna
de ruitenwisser aan passagiers-
zijde.
Laat, als u de ruitenwisserarmen weer
in hun oorspronkelijke stand terugzet,
eerst de ruitenwisser aan passagiers-
zijde zakken en daarna de ruitenwisser-
arm aan bestuurderszijde.
2Til de aanslag omhoog met een
sleufkopschroevendraaier, zoals
aangegeven in de afbeelding.
Omwikkel het uiteinde van de schroe-
vendraaier met een doek om schade
aan de ruitenwisserarm te voorkomen.
3Verschuif het ruitenwisserblad
om het te verwijderen van de
ruitenwisserarm.
Plaatsen: Herhaal de genoemde stap-
pen in omgekeerde volgorde.
■Ruitenwisserrubber vervan-
gen
1 Trek aan het ruitenwisserrubber
om de klauw van het ruitenwis-
serblad los te maken van de
aanslag en trek het ruitenwis-
serrubber naar buiten.
Ruitenwisserrubber
ver vangen
Voer bij het vervangen van het
ruitenwisserrubber de onder-
staande procedure uit voor
iedere ruitenwisser.
Ruitenwissers voor
A
pM_RAV4_OM_OM42D03E_(EE).book P age 575 Wednesday, March 20, 2019 2:08 PM

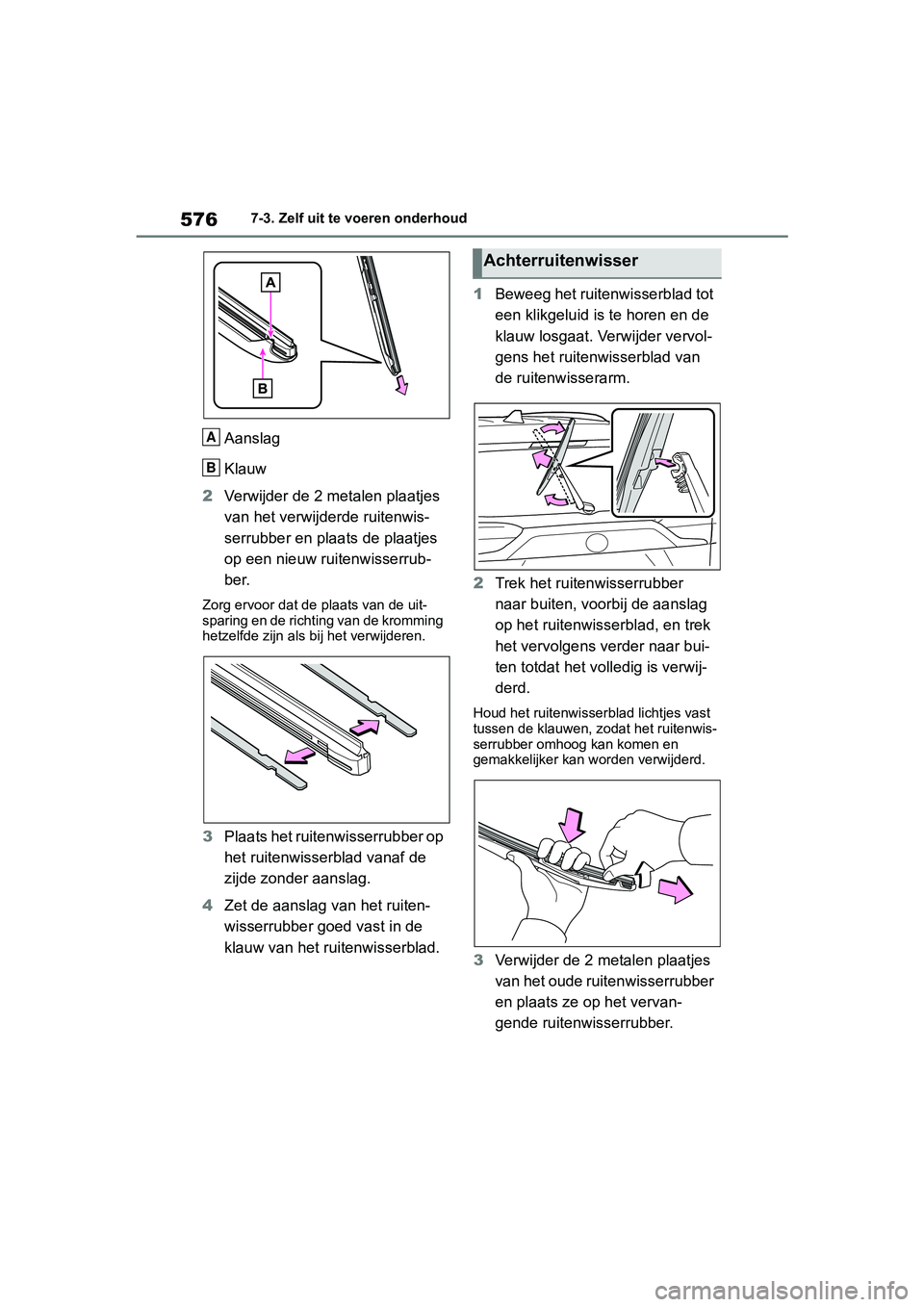

5767-3. Zelf uit te voeren onderhoud
Aanslag
Klauw
2 Verwijder de 2 metalen plaatjes
van het verwijder de ruitenwis-
serrubber en plaats de plaatjes
op een nieuw ruitenwisserrub-
ber.
Zorg ervoor dat de plaats van de uit-
sparing en de richting van de kromming
hetzelfde zijn als bij het verwijderen.
3 Plaats het ruitenwisserrubber op
het ruitenwisserblad vanaf de
zijde zonder aanslag.
4 Zet de aanslag van het ruiten-
wisserrubber goed vast in de
klauw van het ruitenwisserblad. 1
Beweeg het ruitenwisserblad tot
een klikgeluid is te horen en de
klauw losgaat. Verwijder vervol-
gens het ruitenwisserblad van
de ruitenwisserarm.
2 Trek het ruitenwisserrubber
naar buiten, voorbij de aanslag
op het ruitenwisserblad, en trek
het vervolgens verder naar bui-
ten totdat het volledig is verwij-
derd.
Houd het ruitenwisserblad lichtjes vast
tussen de klauwen, zodat het ruitenwis-
serrubber omhoog kan komen en
gemakkelijker kan worden verwijderd.
3Verwijder de 2 metalen plaatjes
van het oude ruitenwisserrubber
en plaats ze op het vervan-
gende ruitenwisserrubber.
A
B
Achterruitenwisser
pM_RAV4_OM_OM42D03E_(EE).book P age 576 Wednesday, March 20, 2019 2:08 PM

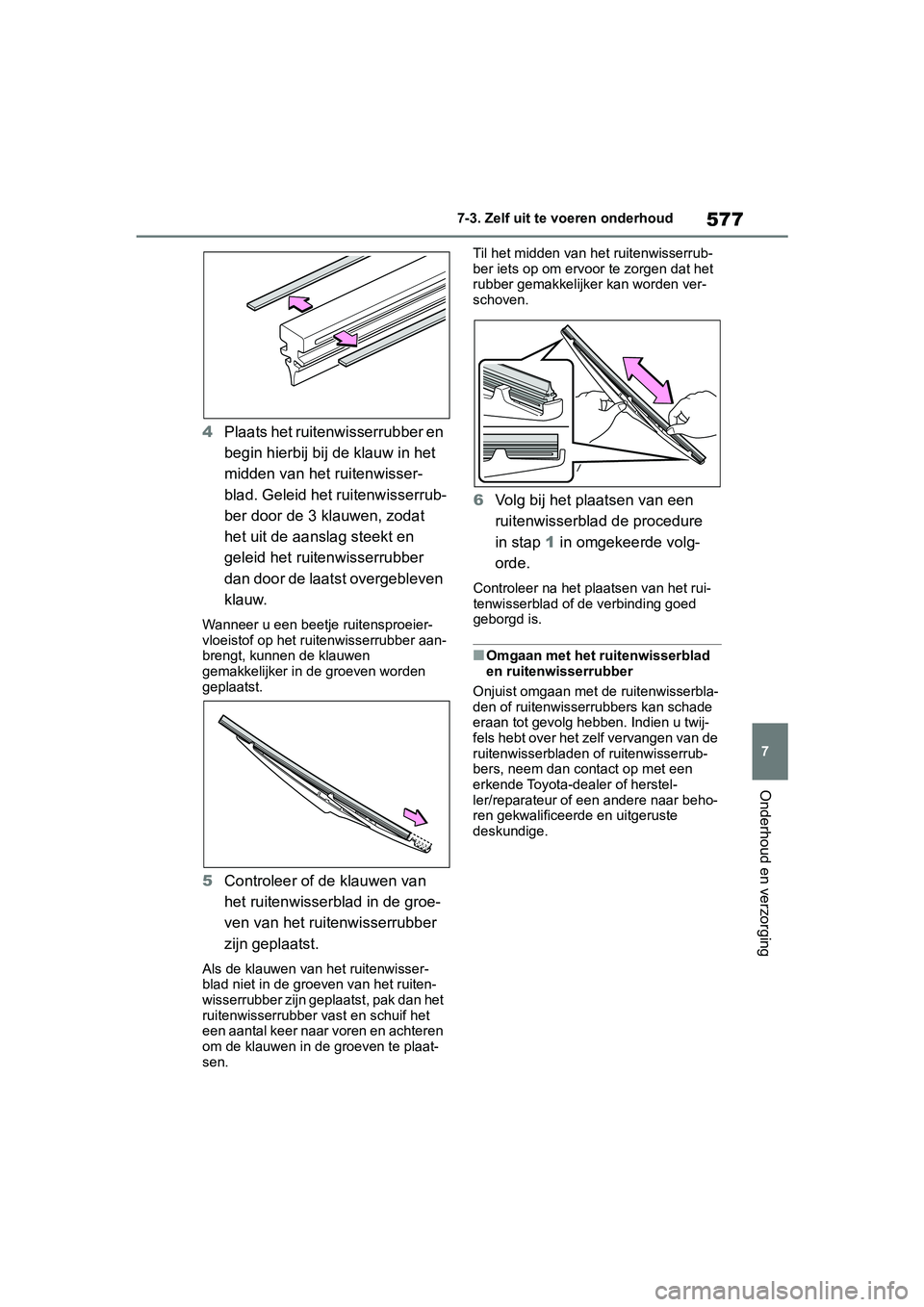

577
7
7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
4
Plaats het ruitenwisserrubber en
begin hierbij bij de klauw in het
midden van het ruitenwisser-
blad. Geleid het ruitenwisserrub-
ber door de 3 klauwen, zodat
het uit de aanslag steekt en
geleid het ruitenwisserrubber
dan door de laatst overgebleven
klauw.
Wanneer u een beetje ruitensproeier-
vloeistof op het rui tenwisserrubber aan-
brengt, kunnen de klauwen
gemakkelijker in de groeven worden
geplaatst.
5 Controleer of de klauwen van
het ruitenwisserb lad in de groe-
ven van het ruitenwisserrubber
zijn geplaatst.
Als de klauwen van het ruitenwisser-
blad niet in de groeven van het ruiten-
wisserrubber zijn geplaatst, pak dan het
ruitenwisserrubber vast en schuif het
een aantal keer naar voren en achteren
om de klauwen in de groeven te plaat-
sen. Til het midden van
het ruitenwisserrub-
ber iets op om ervoor te zorgen dat het
rubber gemakkelijker kan worden ver-
schoven.
6 Volg bij het plaatsen van een
ruitenwisserblad de procedure
in stap 1 in omgekeerde volg-
orde.
Controleer na het pl aatsen van het rui-
tenwisserblad of de verbinding goed
geborgd is.
■Omgaan met het ruitenwisserblad
en ruitenwisserrubber
Onjuist omgaan met de ruitenwisserbla-
den of ruitenwisserrubbers kan schade
eraan tot gevolg hebben. Indien u twij-
fels hebt over het zelf vervangen van de
ruitenwisserbladen of ruitenwisserrub-
bers, neem dan cont act op met een
erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste
deskundige.
pM_RAV4_OM_OM42D03E_(EE).book P age 577 Wednesday, March 20, 2019 2:08 PM

5787-3. Zelf uit te voeren onderhoud
■Als de sleutelbatterij ontladen is
De volgende verschijnselen kunnen zich
voordoen:
●Het Smart entry-systeem met start-
knop (indien aanwezig) en de
afstandsbediening werken niet goed.
●Het bereik van de afstandsbediening
zal kleiner worden.
Leg de volgende za ken klaar voor-
dat u de batterij vervangt:
 Sleufkopschroevendraaier
 Kleine sleufkopschroevendraaier
 Lithiumbatterij CR2032
■Gebruik een CR2032 lithiumbatterij
●Batterijen zijn verkrijgbaar bij een
erkende Toyota-dealer of herstel-
ler/reparateur o f een andere naar
behoren gekwalificeerde en uitgeruste
deskundige, plaatselijke elektrozaken
of fotospeciaalzaken.
●Vervang de batterij alleen door het
door de fabrikant aanbevolen type.
●Gooi batterijen niet weg, maar lever
ze in als KCA.
OPMERKING
■Bij het optillen van de ruitenwis-
sers voor
●Wanneer u de ruitenwisserarmen
optilt van de voorruit, til dan eerst
de ruitenwisser aan bestuurders-
zijde op en daarna de wisser aan
passagierszijde. Begin, als u de rui-
tenwisserarmen weer in hun oor-
spronkelijke stand terugzet, aan de
passagierszijde.
●Til de ruitenwisser voor niet op aan
het ruitenwisserblad. Anders kan
het ruitenwisserbl ad vervormd wor-
den.
●Bedien de ruitenwisserhendel niet
als de ruitenwissers voor zijn opge-
tild. Als u dat wel doet, raken de rui-
tenwissers voo r mogelijk de
motorkap, hetgeen kan resulteren
in schade aan de ruitenwissers
voor en/of de motorkap.
OPMERKING
■Voorkomen van schade
●Let op dat de klauwen niet bescha-
digd raken bij het vervangen van
het ruitenwisserrubber.
●Plaats, nadat het ruitenwisserblad
van de ruitenwisserarm is verwij-
derd, een doek o.i.d. tussen de ach-
terruit en de rui tenwisserarm om
beschadiging van de achterruit te
voorkomen.
●Trek niet te hard aan het ruitenwis-
serrubber en vervorm de metalen
plaatjes ervan niet.
Batterij
afstandsbediening/
elektronische sleutel
Vervang de batterij door een
nieuw exemplaar als deze ont-
laden raakt.
Zaken die u dient klaar te
leggen
pM_RAV4_OM_OM42D03E_(EE).book P age 578 Wednesday, March 20, 2019 2:08 PM

579
7
7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
Auto's zonder Smart entry-sys-
teem en startknop
1 Verwijder het kapje.
Gebruik het juiste formaat schroeven-
draaier. Wanneer u geforceerd wrikt,
kan het kapje beschadigd raken.
Omwikkel het uiteinde van de schroe-
vendraaier met een doek om schade
aan de sleutel te voorkomen.
2 Verwijder het bat terijdekseltje.
Als het verwijderen van het kapje van
de batterij moeilijk gaat, til dan de rand
op om het te verwijderen.
3Verwijder de lege batterij.
Gebruik het juiste formaat schroeven-
draaier om de batterij te verwijderen.
Plaats een nieuwe batterij met de posi-
tieve aansluiting (+) naar boven.
4 Plaats het kapje van de batterij
met het lipje naar boven.
Druk de gehele rand van het kapje van
de batterij in de sleutel.
5Plaats het kapje op de sleutel.
Lijn het kapje uit met de sleutel en druk
het recht omlaag in de sleutel.
Controleer of het kapje goed geplaatst
is, zonder naden tu ssen het kapje en
de sleutel.
Batterij vervangen
pM_RAV4_OM_OM42D03E_(EE).book P age 579 Wednesday, March 20, 2019 2:08 PM
