TOYOTA RAV4 2019 Návod na použití (in Czech)

271
3
3-4. Seřízení volantu a zrcátek
Před jízdou
Pokud zjistíte některý z následují-
cích příznaků, podívejte se do
následující tabulky na pravděpodob-
nou příčinu a řešení.
Pokud není příznak vyřešen navrho-
vaným řešením, nechte vozidlo
zkontrolovat kterýmkoliv autorizova-
ným prodejcem nebo servisem
Toyota, nebo kter ýmkoliv spolehli-
vým servisem.
UPOZORNĚNÍ
■Abyste předešli poruše digitální-
ho zpětného zrcátka
Neodstraňujte, ner ozebírejte ani ne- upravujte zrcátko.
■Abyste předešli poruše kamery
●Dodržujte následující pokyny, jinak
digitální zpětné zrcátku nemusí řád-
ně fungovat.
• Nenarazte do kamery ani ji nevy- stavujte silným úderům, protože by
to mohlo způsobit změnu její mon-
tážní polohy a úhlu.
• Neodstraňujte, ner ozebírejte ani
neupravujte kameru.
• Když čistíte objektiv kamery, otřete objektiv kamery vlhkým měkkým
hadříkem.
Nedrhněte silně objektiv kamery, protože se může poškrábat a nebu-
de schopen vysílat jasný obraz.
• Když lepíte barevnou fólii (včetně průhledné fólie) na sklo zadních
dveří, nelepte ji do oblasti před ka-
merou. Pokud je fólie přilepena do oblasti
před kamerou, obraz z kamery se
nemusí řádně zobrazovat.
●Nevystavujte kameru silným nára-
zům, protože by to mohlo způsobit poruchu.
Pokud k tomu dojde, nechte vozidlo
co nejdříve zkontrolovat u kterého- koliv autorizovaného prodejce nebo
v servisu Toyota, nebo v kterémko-
liv spolehlivém servisu.
Pokud zaznamenáte nějaké
příznaky

2723-4. Seřízení volantu a zrcátek
PříznakPravděpodobná příčinaŘešení
Obraz je obtížně vidi-
telný.
Povrch zrcátka je znečis-
těný.Očistěte jemně povrch zr-
cátka použitím měkkého
suchého hadříku.
Slunce nebo světlomety
svítí přímo do digitálního
zpětného zrcátka.
Přepněte zrcátko do režimu
optického zrcátka.
(Pokud světlo proniká skrz
panoramatické střešní okno
[je-li ve výbavě], zavřete
sluneční clonu nebo elek-
tronickou sluneční clonu.)
• Vozidlo je v tmavé ob-
lasti.
• Vozidlo je v blízkosti TV
vysílače, vysílací stanice,
elektrárny nebo na jiném
místě, kde se mohou vy-
skytovat silné rádiové
vlny nebo elektrický šum.
• Teplota v okolí kamery je
extrémně vysoká/nízká.
• Okolní teplota je extrém-
ně nízká.
• Prší nebo je vlhko.
• Slunce nebo světlomety
svítí přímo do objektivu
kamery.
• Vozidlo je pod fluores-
cenčním světlem, sodíko-
vým světlem, rtuťovým
světlem atd.
• Výfukové plyny brání ka-
meře ve snímání.
Přepněte zrcátko do režimu
optického zrcátka.
(Když se podmínky zlepší,
přepněte zrcátko zpět do
režimu digitálního zrcátka.)

273
3
3-4. Seřízení volantu a zrcátek
Před jízdou
Obraz je obtížně vidi-
telný.
Sklo zadního okna je zaml-
ženo.
Přepněte zrcátko do režimu
optického zrcátka.
Po odmlžení zadního okna
použitím odmlž ování zadní-
ho okna ( S.442) použijte
znovu režim digitálního zr-
cátka.
Vnější strana skla zadního
okna je zašpiněna.
Použijte zadní stěrač, abys-
te nečistotu odstranili.
Vnitřní strana skla zadního
okna je zašpiněna.
Otřete vnitřek skla zadního
okna vlhkým měkkým
hadříkem.
Obraz je vychýlený.
Zadní dveře nejsou úplně
zavřeny.Zavřete úplně zadní dveře.
Kamera nebo oblast v je-
jím okolí dostala silný
náraz.
Přepněte zrcátko do režimu
optického zrcátka a nechte
vozidlo prohlédnout kterým-
koliv autorizovaným prodej-
cem nebo servisem Toyota,
nebo kterýmkoliv spolehli-
vým servisem.
Displej je temný a zobrazí
se .
Systém může mít poruchu.
Přepněte zrcátko do režimu
optického zrcátka a nechte
vozidlo prohlédnout kterým-
koliv autorizovaným prodej-
cem nebo servisem Toyota,
nebo kterýmkoliv spolehli-
vým servisem.
zhasne.
PříznakPravděpodobná příčinaŘešení

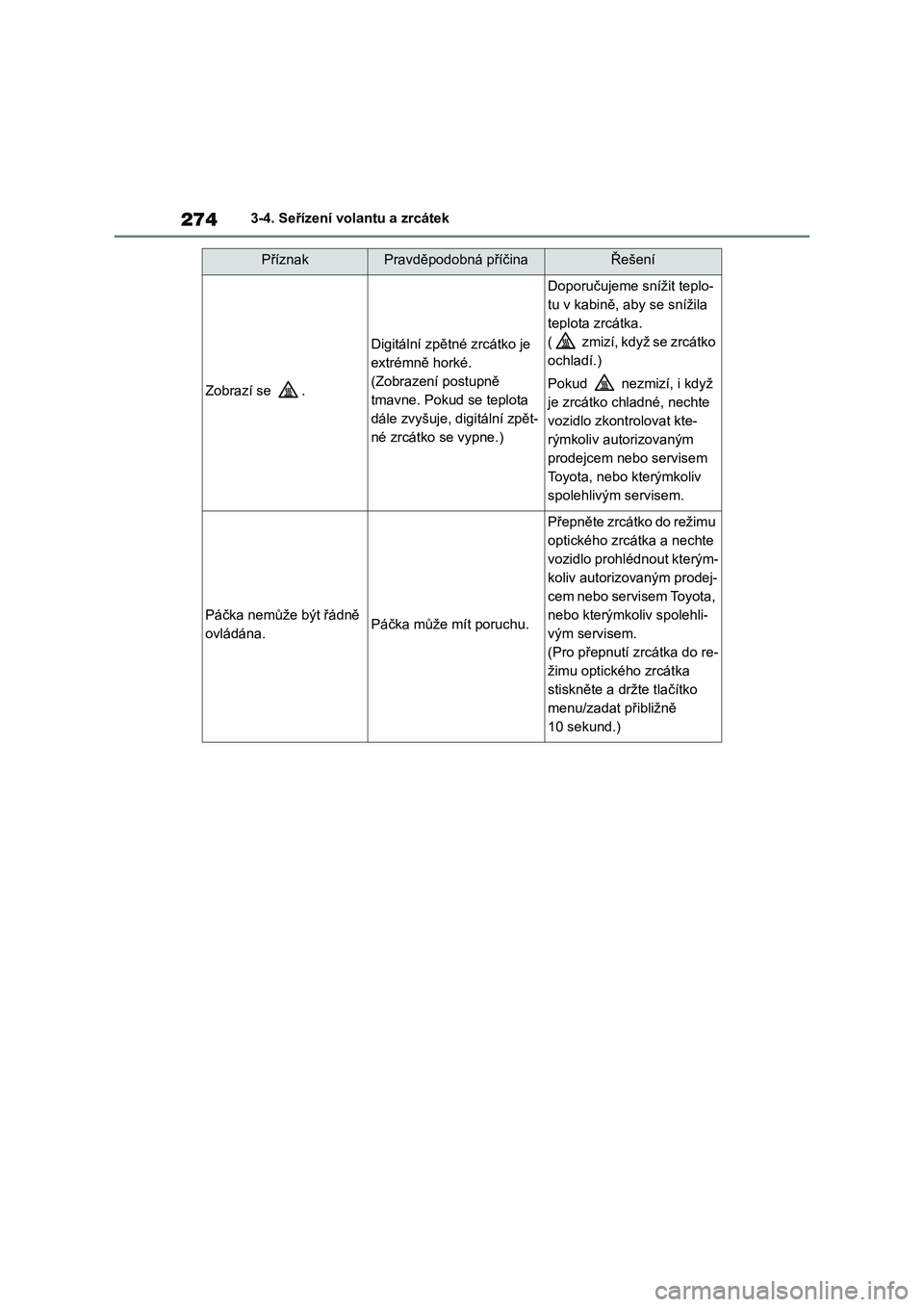

2743-4. Seřízení volantu a zrcátek
Zobrazí se .
Digitální zpětné zrcátko je
extrémně horké.
(Zobrazení postupně
tmavne. Pokud se teplota
dále zvyšuje, digitální zpět-
né zrcátko se vypne.)
Doporučujeme snížit teplo-
tu v kabině, aby se snížila
teplota zrcátka.
( zmizí, když se zrcátko
ochladí.)
Pokud nezmizí, i když
je zrcátko chladné, nechte
vozidlo zkontrolovat kte-
rýmkoliv autorizovaným
prodejcem nebo servisem
Toyota, nebo kterýmkoliv
spolehlivým servisem.
Páčka nemůže být řádně
ovládána.Páčka může mít poruchu.
Přepněte zrcátko do režimu
optického zrcátka a nechte
vozidlo prohlédnout kterým-
koliv autorizovaným prodej-
cem nebo servisem Toyota,
nebo kterýmkoliv spolehli-
vým servisem.
(Pro přepnutí zrcátka do re-
žimu optického zrcátka
stiskněte a držte tlačítko
menu/zadat přibližně
10 sekund.)
PříznakPravděpodobná příčinaŘešení

275
3
3-4. Seřízení volantu a zrcátek
Před jízdou
■Odmlžování zrcátek
Vnější zpětná zrcá tka mohou být vyčiš- těna použitím odmlžování zrcátek. Za-
pněte odmlžování za dního okna, abyste
zapnuli odmlžování vnějších zpětných zrcátek. ( S.442)
1Pro volbu zrcátka, které chcete
seřídit, stiskn ěte spínač.
Levé
Pravé
2 Pro seřízení zrcátek stiskněte
spínač.
Nahoru
Doprava
Dolů
Doleva
■Úhel zrcátka je možné seřizovat,
když
Spínač POWER je v PŘÍSLUŠENSTVÍ
nebo ZAPNUTO.
Vnější zpětná zrcátka
Poloha zpětného zrcátka může
být seřízena tak , aby poskytla
dostatečný výhled dozadu.
VÝSTRAHA
■Důležité pokyny během jízdy
Během jízdy dodržujte následující po-
kyny. Jejich nedodržení může zapříčinit
ztrátu kontroly nad vozidlem a způso-
bit nehodu, mající za následek smrt nebo vážná zranění.
●Neseřizujte zrcátka během jízdy.
●Nejezděte se sklopenými zrcátky.
●Obě zrcátka, jak n a straně řidiče, tak spolujezdce, musí být před jíz-
dou vyklopena a ř ádně seřízena.
■Když je v činnosti odmlžování zr-
cátek
Nedotýkejte se povrchu zpětných zr- cátek, protože ten může být velmi
horký a můžete se popálit.
Postup seřízení
A
B
A
B
C
D

2763-5. Otevírání, zavírání oken a střešního okna
1Sklopení zrcátek
2 Vyklopení zrcátek
Vozidla s automatickým režimem: Přep-
nutí spínače sklopení vnějších zpětných
zrcátek do neutrální polohy nastaví zr-
cátka do automati ckého režimu. Auto-
matický režim umožňuje sklopení nebo
vyklopení zrcátek navá zat na zamknutí/
odemknutí dveří.
■Používání automatického režimu
v chladném počasí (vozidla s auto- matickým režimem)
Když je automati cký režim použit
v chladném počasí, z rcátko na dveřích by mohlo zamrznout a automatické sklá-
pění a odklápění nemusí být možné.
V tom případě odstra ňte led a sníh ze zrcátka na dveřích, pak buď ovládejte
zrcátko použitím manuálního režimu,
nebo pohněte zrcátkem rukou.
■Přizpůsobení (vozi dla s automatic- kým režimem)
Činnost automatického sklápění a vyklá-
pění zrcátek může být změněna.
(Přizpůsobitelné funkce: S.611)
3-5.Otevírání, zavírání oken a střešního okna
Elektricky ovládaná okna mohou být
otevírána a zavírá na použitím spí-
načů.
Ovládáním spínače se boční okna
pohybují následujícím způsobem:
1 Zavírání
2 Jednodotykové zavírání*
3Otevírání
4 Jednodotykové otevírání*
*: Pro zastavení bočního okna v mezipo-
loze ovládejte spínač v opačném
směru.
■Elektricky ovládaná okna je možno
ovládat, když
Spínač POWER je v ZAPNUTO.
■Ovládání elektricky ovládaných oken po vypnutí hybridního sys-
tému
Elektricky ovládaná okna mohou být ovládána ještě přibližně 45 sekund poté,
co je spínač POWER přepnut do PŘÍ-
SLUŠENSTVÍ nebo VYPNUTO. Nemo- hou však být ovládána, jakmile se
otevřou některé přední dveře.
Sklopení zrcátek
VÝSTRAHA
■Když se zrcátko pohybuje
Abyste zabránili zranění a poruše zr-
cátka, dejte pozor, aby pohybem zrcát- ka nedošlo k zachycení vaší ruky.
Elektricky ovládaná
okna
Otevírání a zavírání elektric-
ky ovládaných oken

277
3 3-5. Otevírání, zavírání oken a střešního okna
Před jízdou
■Funkce ochrany proti sevření
Pokud je mezi boční okno a rám okna
sevřen nějaký předmět, když se okno
zavírá, pohyb bočního okna se zastaví
a boční okno se mírně pootevře.
■Funkce ochrany proti zachycení
Pokud se mezi dveře a boční okno za-
chytí nějaký předmět, když se boční
okno otevírá, pohyb bočního okna se
zastaví.
■Když nelze otevřít nebo zavřít elek-
tricky ovládané okno
Když funkce ochrany proti sevření nebo
funkce ochrany proti zachycení funguje
neobvykle a boční okno nemůže být ote-
vřeno a zavřeno, proveďte následující
činnosti pomocí spínače elektricky ovlá-
daného okna na příslušných dveřích.
●Zastavte vozidlo. Když je spínač
POWER v ZAPNUTO, během 4 se-
kund od aktivace funkce ochrany proti
sevření nebo funkce ochrany proti za-
chycení ovládejte nepřetržitě spínač
elektricky ovládaných oken ve směru
jednodotykového zavírání nebo jedno-
dotykového otevírání tak, aby se boč-
ní okno mohlo otevřít a zavřít.
●Pokud boční okno nemůže být otevře-
no a zavřeno, i když byly provedeny
výše uvedené činnosti, proveďte ná-
sledující postup pro inicializaci funkce.
1Přepněte spínač POWER do ZA-
PNUTO.
2Zatáhněte a držte spínač elektricky
ovládaného okna ve směru jednodo-
tykového zavření a úplně zavřete
boční okno.
3Uvolněte spínač elektricky ovládané-
ho okna na chvíli, znovu zatáhněte
spínač ve směru jednodotykového
zavírání a držte ho tam přibližně
6 sekund nebo déle.
4Stiskněte a podržte spínač elektricky
ovládaného okna ve směru jednodo-
tykového otevírání. Poté, co se boč-
ní okno úplně otevře, pokračujte
v držení spínače další 1 sekundu
nebo déle.5Uvolněte spínač elektricky ovládané-
ho okna na chvíli, znovu zatlačte spí-
nač ve směru jednodotykového
otevření a držte ho tam přibližně
4 sekundy nebo déle.
6Zatáhněte a podržte spínač elektric-
ky ovládaného okna ve směru jedno-
dotykového zavírání znovu. Poté, co
se boční okno úplně zavře, pokračuj-
te v držení spínače další 1 sekundu
nebo déle.
Pokud spínač uvolníte, když se boční
okno pohybuje, začněte znovu od za-
čátku.
Pokud se boční okno vrací a nemůže
být zavřeno nebo úplně otevřeno,
nechte vozidlo zkontrolovat kterýmkoliv
autorizovaným prodejcem nebo servi-
sem Toyota, nebo kterýmkoliv spolehli-
vým servisem.
■Ovládání elektricky ovládaných
oken s vazbou na zamykání dveří
●Elektricky ovládaná okna mohou být
otevřena a zavřena použitím mecha-
nického klíče.
* (S.581)
●Elektricky ovládaná okna mohou být
otevřena a zavřena použitím bezdrá-
tového dálkového ovládání.
*
(S.184)
●Vozidla s alarmem: Alarm se může
spustit, pokud je nastaven alarm
a elektricky ovládané okno je zavřeno
použitím funkce ovládání elektricky
ovládaných oken s vazbou na zamy-
kání dveří. (S.116)
*: Tato nastavení musí být přizpůsobena
u kteréhokoliv autorizovaného prodej-
ce nebo v servisu Toyota, nebo v kte-
rémkoliv spolehlivém servisu.
■Funkce upozornění na otevřené
elektricky ovládané okno
Když je spínač POWER přepnut do VY-
PNUTO a otevřou se dveře řidiče při
otevřeném elektricky ovládaném oknu,
zazní bzučák a na multiinformačním dis-
pleji se zobrazí hlášení.
■Přizpůsobení
Nastavení (např. vazba na zamykání
dveří) může být změněno.
(Přizpůsobitelné funkce: S.611)

2783-5. Otevírání, zavírání oken a střešního okna
VÝSTRAHA
Dodržujte následující pokyny.
Jejich nedodržení může způsobit smrt
nebo vážná zranění.
■Zavírání elektricky ovládaných
oken
●Řidič odpovídá za veškeré ovládání
elektricky ovládaných oken, včetně
ovládání oken spolucestujících.
Abyste předešli neúmyslnému ovlá- dání, zvláště u dětí, nedovolte dětem
ovládat elektric ky ovládaná okna.
Děti a ostatní cestující mohou být částmi těla zachyce ni v elektricky
ovládaných oknech. Když jedete
s dětmi, doporučujeme vám použít spínač bloko vání oken. (S.279)
●Při ovládání oken dbejte na to, aby žádní cestující neměli žádnou část
těla na takových m ístech, kde by
mohli být zachyceni elektricky ovlá- daným oknem.
●Když používáte bezdrátové dálkové ovládání nebo mechanický klíč
a ovládáte elektric ky ovládaná okna,
ovládejte elektri cky ovládaná okna poté, co se ujistíte, že se žádný
z cestujících nemůže kteroukoliv
částí těla zachytit v bočním okně. Nenechávejte také děti ovládat elek-
tricky ovládaná okna pomocí bezdrá-
tového dálkového ovládání nebo mechanického klíče. Děti a ostatní
cestující mohou být zachyceni
v elektricky ovládaném okně.
●Když vozidlo opouštíte, přepněte spínač POWER do VYPNUTO, vez-
měte klíč a opusťte vozidlo spolu
s dětmi. Může dojít k neúmyslnému ovládání, z důvodu neukázněnosti
atd., které by mohlo vést k nehodě.
■Funkce ochrany proti sevření
●Nikdy nepoužívejte jakoukoliv část
vašeho těla, abyst e úmyslně aktivo- vali funkci ochrany proti sevření.
●Funkce ochrany proti sevření nemu-sí fungovat, pokud je něco sevřeno
těsně před úplným dovřením boční-
ho okna. Dejte pozor, aby nedošlo k sevření žádné čá sti vašeho těla
v bočním okně.
■Funkce ochrany proti zachycení
●Nikdy nepoužívejte jakoukoliv část
svého těla nebo oděv, abyste úmysl- ně aktivovali funkci ochrany proti za-
chycení.
●Funkce ochrany proti zachycení ne-
musí fungovat, pokud se něco za-
chytí těsně před úplným otevřením bočního okna. Dejte pozor, abyste
nezachytili žádnou část vašeho těla
nebo oděvu v bočním okně.

279
3
3-5. Otevírání, zavírání oken a střešního okna
Před jízdou
Tento spínač použ ijte, abyste zabrá-
nili dětem nahodile o tevírat nebo za-
vírat okno spolucestujících.
Stiskněte spínač.
Indikátor se rozsví tí a okna spolu-
cestujících budou zablokována.
Okna spolucestující ch mohou být ote-
vřena a zavřena pomocí spínačů řidiče,
i když je zapnutý blokovací spínač.
■Spínač blokování oken může být ovládán, když
Spínač POWER je v ZAPNUTO.
■Když je odpojen 12V akumulátor
Spínač blokování oke n je vypnut. Pokud je to potřeba, stiskněte spínač blokování
oken po opětovném připojení 12V aku-
mulátoru.
*: Je-li ve výbavě
■Otevírání a zavírání elektronic-
ké sluneční clony
1 Otevření elektronické sluneční
clony*
Posuňte dozadu a držte spínač .
Elektronická sluneční clona se automa-
ticky úplně otevře.
2Zavření elektronické sluneční
clony*
Posuňte dopředu a držte spínač .
Elektronická sluneční clona se automa-
ticky úplně zavře.
Pokud není panoramatické střešní okno
úplně zavřeno, zavře se úplně předtím,
než se zavře elektronická sluneční clona.
Předcházení nahodilému
ovládání (spínač blokování
oken)
A
Panoramatické střešní
okno*
Pro ovládání panoramatického
střešního okna a elektronické
sluneční clony použijte spína-
če na stropě.
Ovládání elektronické slu-
neční clony a panoramatic-
kého střešního okna

2803-5. Otevírání, zavírání oken a střešního okna
*: Pro zastavení elektronické sluneční
clony v mezipoloze lehce posuňte
a uvolněte spínač kterýmkoliv
směrem.
■Vyklopení a sklopení panora-
matického střešního okna
Pro vyklopení panoramatického střeš-
ního okna stiskněte spínač .*
Když je panoramatické střešní okno vy-
klopeno, elektronická sluneční clona se
otevře do napůl otevř ené polohy střechy.
*: Pro zastavení panoramatického střeš-
ního okna v mezipoloze lehce stiskně-
te spínač znovu.
Pro sklopení panoramatického střeš-
ního okna stiskněte a držte spínač
.
Panoramatické střešní okno může být
sklopeno pouze tehdy, když je ve vyklo-
pené poloze.
■Otevírání a zavírání panorama-
tického střešního okna
Otevření panoramatického střešní-
ho okna*
Posuňte dozadu a držte spínač .
Panoramatické střešní okno a elektro-
nická sluneční clona se automaticky ote-
vřou.
Panoramatické střeš ní okno může být
otevřeno z vyklopené polohy.
*: Pro zastavení panoramatického střeš-
ního okna v mezipoloze lehce posuňte
a uvolněte spínač kterýmkoliv
směrem.
Zavření panoramatického střešního
okna
Posuňte dopředu a držte spínač .
Panoramatické střešní okno se automa-
ticky úplně zavře.
