TOYOTA RAV4 2019 Návod na použití (in Czech)

291
4
4-1. Před jízdou
Jízda
UPOZORNĚNÍ
■Během jízdy s vozidlem
●Nesešlapujte najednou plynový
a brzdový pedál během jízdy, proto- že to může omezit v ýkon hybridního
systému.
●Nepoužívejte plynový pedál nebo
nesešlapujte najednou plynový
a brzdový pedál, abyste drželi vozi-
dlo ve svahu.
■Abyste předešli poškození sou-
částí vozidla
●Neotáčejte volant na doraz v obou
směrech a nedržt e ho tam delší
dobu. Tím se může poškodit elektromotor
posilovače řízení.
●Když jedete přes nerovnosti na silni-
ci, jeďte co nejpomaleji, abyste pře-
dešli poškození kol, podvozku vozidla atd.
■Když dojde k defektu pneumatiky během jízdy
Vypuštěná nebo poškozená pneumati-
ka může způsobit následující situace.
●Může být obtížné ovládat vozidlo.
●Vozidlo vydává neobvyklé zvuky nebo vibrace.
●Vozidlo se nepřirozeně naklání.
Držte pevně volant a pozvolna sešláp-
něte brzdový pedál , abyste vozidlo
zpomalili.
Informace o tom, co dělat, když dojde
k defektu pneumatiky ( S.557, 569)
■Když narazíte na zaplavené vo-
zovky
Nejezděte po vozovce, která byla zato- pena po silném dešti atd. Tím by moh-
lo dojít k následujícímu vážnému
poškození vozidla:
●Zastavení motoru
●Zkrat elektrických součástí
●Poškození motoru způsobené pono- řením do vody
V případě, že jste j ezdili po zaplavené vozovce a vozidlo bylo zaplaveno, po-
žádejte kteréhokoliv autorizovaného
prodejce nebo servis Toyota, nebo kte- rýkoliv spolehlivý servis, aby zkontrolo-
val následující:
●Funkce brzd
●Změny množství a kvality oleje a ka-
palin používaných v motoru, hybridní transaxle převodovce (přední a zad-
ní [modely AWD]) atd.
●Stav maziva ložisek a kloubů zavě-
šení (kde je to možné) a funkci
všech kloubů, ložisek atd.
■Když vozidlo parkujete
Vždy zabrzděte parkovací brzdu a pře- suňte řadicí páku do P. Jinak to může
způsobit, že se vozidlo pohne, nebo
může náhle zrychlit, pokud sešlápnete nechtěně plynový pedál.

2924-1. Před jízdou
Náklad a zavazadla
Věnujte pozornost následujícím
informacím o pokynech pro na-
kládání, nosnosti a zátěži.
VÝSTRAHA
■Věci, které nesmějí být převáženy
v zavazadlovém prostoru
Následující věci mohou způsobit po-
žár, pokud jsou uloženy v zavazadlo-
vém prostoru:
●Nádoby obsahující benzín
●Spreje
■Pokyny pro nakládání
Dodržujte následující pokyny.
Jinak to může bránit správnému se- šlápnutí pedálů, může to blokovat vý-
hled řidiče, nebo to může mít za
následek, že předměty narazí do řidiče nebo cestujících, což by mohlo způso-
bit nehodu.
●Pokud je to možné, ukládejte náklad
a zavazadla do zavazadlového pro-
storu.
●Nepokládejte žádné předměty na
sebe v zavazadlovém prostoru výše než jsou opěradla.
●Když sklopíte zadní sedadla, dlouhé předměty by neměly být umístěny
přímo za přední sedadla.
●Nikdy nedovolte nikomu jezdit v za-
vazadlovém prostoru. Ten není ur-
čen pro cestující. Ti by měli sedět ve svých sedadlech, řádně připoutáni
svými bezpečnostními pásy. Jinak
jsou v případě náhl ého zabrzdění, náhlého zatočení nebo nehody vy-
stavení mnohem vět šímu riziku smr-
telných nebo vážných zranění.
●Neumísťujte náklad nebo zavazadla na následující místa.
• K nohám řidiče
• Na sedadlo spolujezdce vpředu
nebo na zadní sedadla (při ukládání předmětů na sebe)
• Na kryt zavazadel (je-li ve výbavě)
• Na přístrojový panel
• Na palubní desku
●Zajistěte všechny předměty v prosto- ru pro cestující.
■Zátěž a rozložení
●Nepřetěžujte vozidlo.
●Nerozmísťujte zátěž nevyváženě.
Nesprávné zatížení může způsobit zhoršení ovládání řízení a brzd, což
může způsobit smrt nebo vážná
zranění.
■Když nakládáte náklad na střešní
nosič zavazadel (je-li ve výbavě)
Dodržujte následující pokyny:
●Umístěte náklad tak, aby jeho hmot-
nost byla rozložena rovnoměrně
mezi přední a zadní nápravu.
●Když nakládáte dlo uhý nebo široký
náklad, nikdy nepřekročte celkovou délku nebo šířku vozidla. ( S.594)
●Před jízdou se ujistěte, že je náklad na střešním nosiči zavazadel bez-
pečně upevněn.
●Zavazadla, která přepravujete na
střešním nosiči zava zadel, posouvají
těžiště vozidla ví ce nahoru. Vyvaruj- te se vysokých rychlo stí, prudkých
rozjezdů, ostrého zatáčení, náhlého
brzdění nebo jiných prudkých mané- vrů, jinak by mohlo dojít ke ztrátě
kontroly nad vozidlem nebo k jeho
převrácení vlivem nesprávného
ovládání vozidla, což může mít za následek smrt nebo vážná zranění.

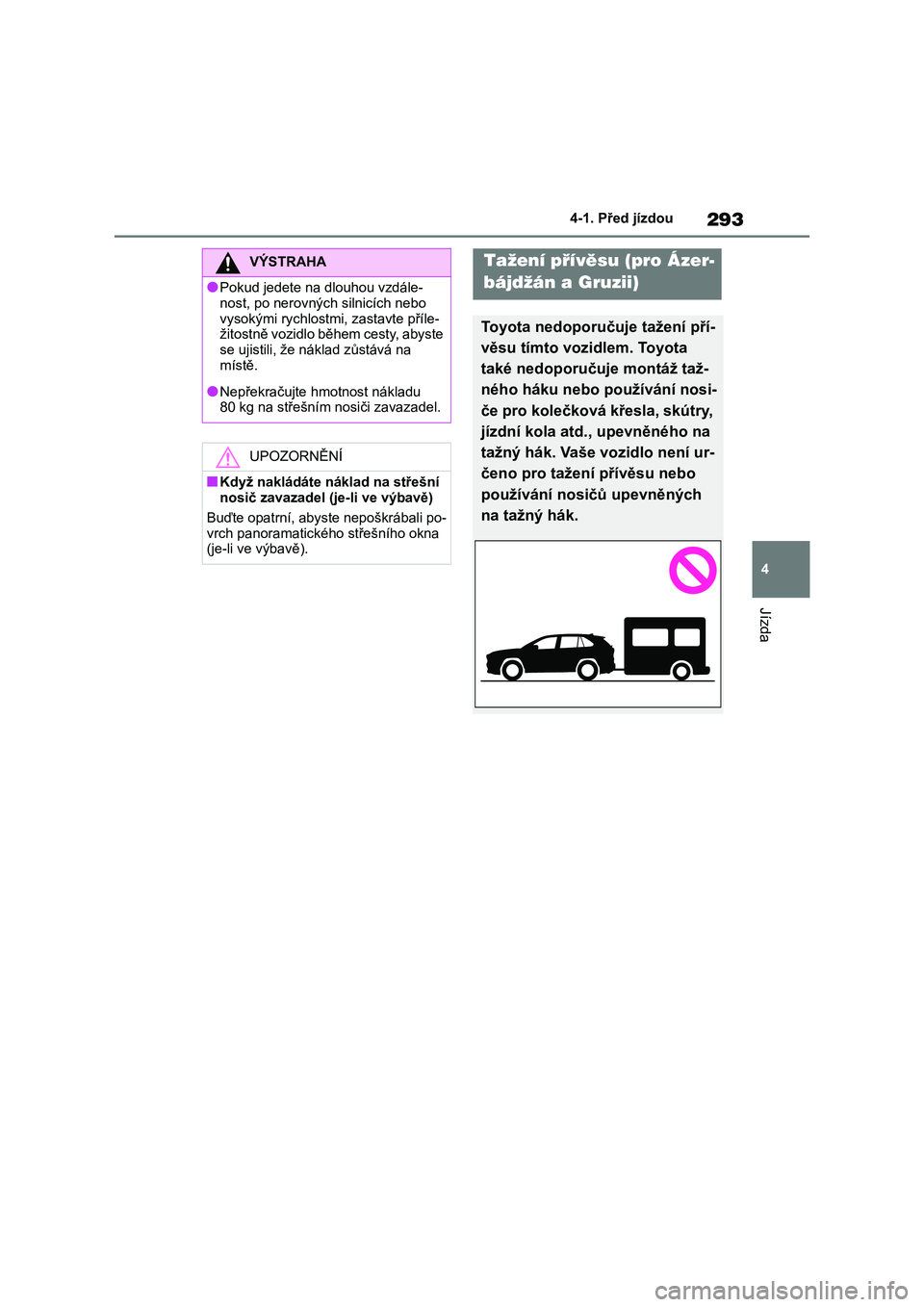

293
4
4-1. Před jízdou
Jízda
VÝSTRAHA
●Pokud jedete na dlouhou vzdále-
nost, po nerovných silnicích nebo
vysokými rychlostmi, zastavte příle- žitostně vozidlo během cesty, abyste
se ujistili, že náklad zůstává na
místě.
●Nepřekračujte hmotnost nákladu
80 kg na střešním nosiči zavazadel.
UPOZORNĚNÍ
■Když nakládáte náklad na střešní nosič zavazadel (je-li ve výbavě)
Buďte opatrní, abyste nepoškrábali po-
vrch panoramatického střešního okna (je-li ve výbavě).
Tažení přívěsu (pro Ázer-
bájdžán a Gruzii)
Toyota nedoporučuje tažení pří-
věsu tímto voz idlem. Toyota
také nedoporučuje montáž taž-
ného háku nebo používání nosi-
če pro kolečková křesla, skútry,
jízdní kola atd. , upevněného na
tažný hák. Vaše vozidlo není ur-
čeno pro tažení přívěsu nebo
používání nosičů upevněných
na tažný hák.

2944-1. Před jízdou
■Informace o pneumatikách
●Při tažení zvyšte tlak huštění pneuma-
tik o 20,0 kPa (0,2 kgf/cm2 nebo bar;
3 psi) oproti doporučené hodnotě.
( S.602)
●Zvyšte tlak huštění pneumatik přívěsu
s ohledem na celkov ou hmotnost pří- věsu a s přihlédnutím k hodnotám do-
poručeným výrobcem vašeho přívěsu.
■Bezpečnostní kontroly před taže-
ním
●Zkontrolujte, zda jste nepřekročili ma-
ximální limit zatížení na tažné zařízení a hák tažného zařízení. Pamatujte, že
hmotnost připojen í přívěsu zvýší zá-
těž vozidla. Ujistěte se také, že celko- vá zátěž vozidla je v rozsahu
hmotnostních lim itů vozidla. (S.295)
●Zajistěte, aby náklad na přívěsu byl
zajištěn.
●V případě, že ve standardních zpět-
ných zrcátkách nev idíte provoz za vo-
zidlem, měli byste použít přídavná zpětná zrcátka. Nas tavte prodlouže-
ná ramena těchto zrcátek na obou
stranách vozidla ta k, aby vždy posky- tovala maximální výhled dozadu.
Tažení přívěsu (kromě
Ázerbájdžánu a Gruzie)
Vaše vozidlo je primárně určeno
pro přepravu cestujících. Tažení
přívěsu bude mít negativní vliv
na ovládání, výkon, brzdění, ži-
votnost a spotřebu paliva. Vaše
bezpečí a spokojenost závisí na
řádném používání správného
vybavení a opatrném způsobu
jízdy. Pro zajištění bezpečnosti
vaší i ostatních nepřetěžujte vo-
zidlo nebo přívěs.
Pro bezpečné tažení přívěsu
buďte mimořádně opatrní a je-
zděte s přihlédnutím k vlastnos-
tem přívěsu a provozním
podmínkám.
Záruka Toyota nepokrývá po-
škození nebo poruchy způsobe-
né tažením přívěsu pro
obchodní účely.
Před tažením požádejte o další
podrobnosti vašeho místního
autorizovaného prodejce nebo
servis Toyota, nebo kterýkoliv
spolehlivý servi s, protože v ně-
kterých zemích platí další před-
pisy.
VÝSTRAHA
Řiďte se instrukcemi popsanými v této
kapitole.
Jejich nedodržení může způsobit ne- hodu s následky smrti nebo vážných
zranění.
■Pokyny pro tažení přívěsu
Při tažení se ujistě te, že není překro-
čen žádný z hmotnostních limitů.
( S.295)
■Abyste zabránili nehodě nebo zra-
nění
●Vozidla s kompaktním rezervním ko-
lem:
Netáhněte přívěs, když je na vozidle namontováno kompaktní rezervní
kolo.
●Vozidla se sadou pro nouzovou
opravu pneumatiky:
Netáhněte přívěs, když je namonto- vaná pneumatika opravena pomocí
sady pro nouzovou opravu pneuma-
tiky.

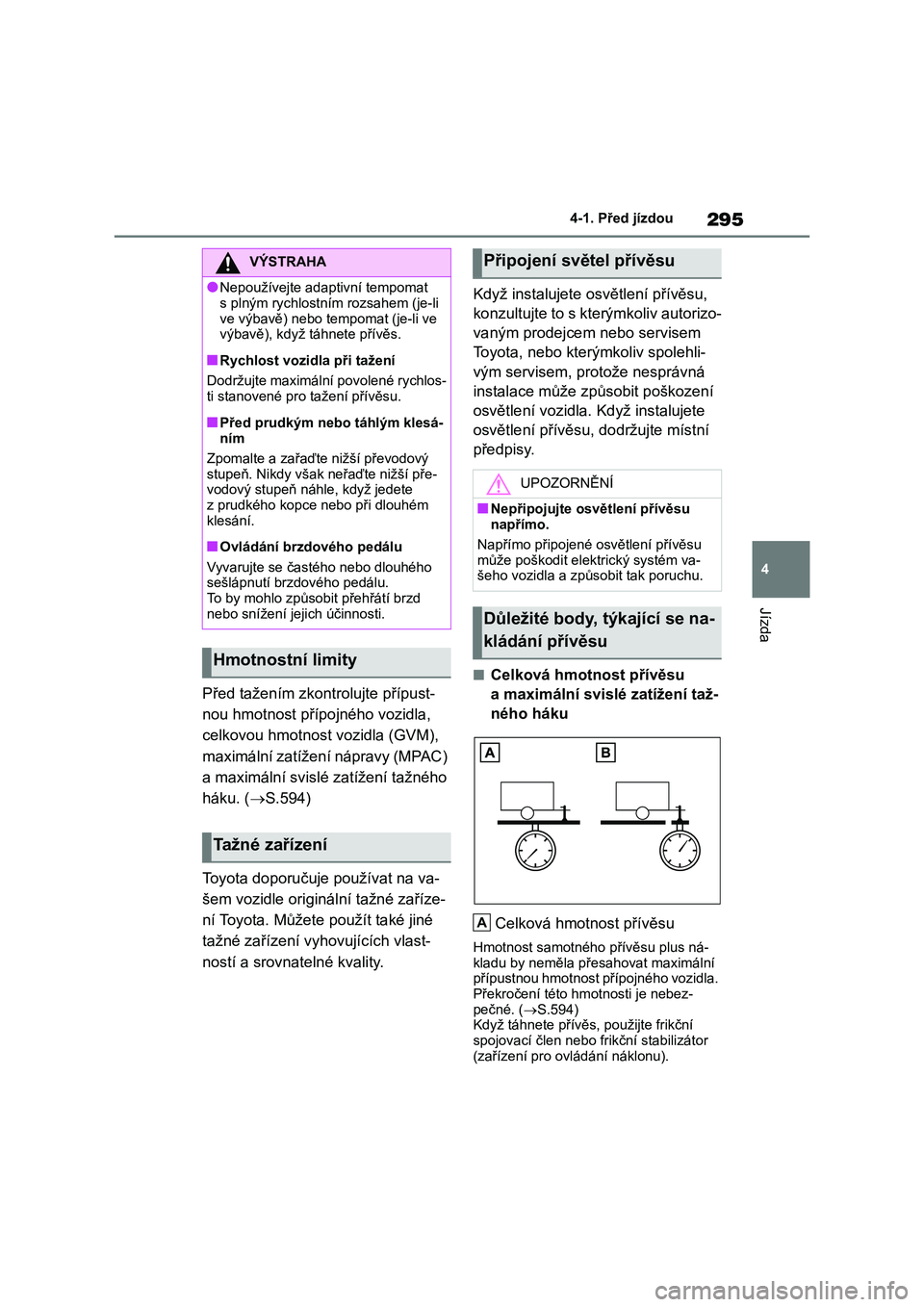

295
4
4-1. Před jízdou
Jízda
Před tažením zkontrolujte přípust-
nou hmotnost přípojného vozidla,
celkovou hmotnost vozidla (GVM),
maximální zatížení nápravy (MPAC)
a maximální svislé zatížení tažného
háku. ( S.594)
Toyota doporučuje používat na va-
šem vozidle originální tažné zaříze-
ní Toyota. Můžete použít také jiné
tažné zařízení vyh ovujících vlast-
ností a srovnatelné kvality.
Když instalujete osvětlení přívěsu,
konzultujte to s kte rýmkoliv autorizo-
vaným prodejcem nebo servisem
Toyota, nebo kter ýmkoliv spolehli-
vým servisem, protože nesprávná
instalace může způsobit poškození
osvětlení vozidla. Když instalujete
osvětlení přívěsu, dodržujte místní
předpisy.
■Celková hmotnost přívěsu
a maximální svislé zatížení taž-
ného háku
Celková hmotnost přívěsu
Hmotnost samotného přívěsu plus ná-
kladu by neměla přesahovat maximální
přípustnou hmotnost přípojného vozidla. Překročení této hmotnosti je nebez-
pečné. ( S.594)
Když táhnete přívěs, použijte frikční spojovací člen nebo frikční stabilizátor
(zařízení pro ovládání náklonu).
VÝSTRAHA
●Nepoužívejte adaptivní tempomat
s plným rychlostním rozsahem (je-li
ve výbavě) nebo tempomat (je-li ve výbavě), když táhnete přívěs.
■Rychlost vozidla při tažení
Dodržujte maximáln í povolené rychlos-
ti stanovené pro tažení přívěsu.
■Před prudkým nebo táhlým klesá- ním
Zpomalte a zařaďte nižší převodový
stupeň. Nikdy však neřaďte nižší pře- vodový stupeň náhle, když jedete
z prudkého kopce nebo při dlouhém
klesání.
■Ovládání brzdového pedálu
Vyvarujte se častého nebo dlouhého sešlápnutí brzdového pedálu.
To by mohlo způsobit přehřátí brzd
nebo snížení jejich účinnosti.
Hmotnostní limity
Tažné zařízení
Připojení světel přívěsu
UPOZORNĚNÍ
■Nepřipojujte osvětlení přívěsu napřímo.
Napřímo připojené osvětlení přívěsu
může poškodit elektrický systém va- šeho vozidla a způsobit tak poruchu.
Důležité body, týkající se na-
kládání přívěsu
A

2964-1. Před jízdou
Přípustné zatížení tažného háku
Umístěte náklad přívěsu tak, aby maxi-
mální svislé zatížení tažného háku bylo
větší než 25 kg nebo 4 % přípustné
hmotnosti přípojného vozidla. Zatížení
tažného háku však nesmí překročit uve-
denou hmotnost. ( S.594)
■Informační štítek (výrobní štítek)
Celková hmotnost vozidla
Kombinovaná hmotnost řidiče, cestují-
cích, zavazadel, tažn ého zařízení, cel-
ková pohotovostní hmotnost a zatížení
tažného háku by neměla překročit celko-
vou hmotnost vozidla o více než 100 kg.
Překročení této hm otnosti je nebez-
pečné.
Maximální přípustné zatížení
zadní nápravy
Zatížení zadní nápravy by nemělo pře-
kročit maximální přípustné zatížení zad-
ní nápravy o více než 15 %. Překročení
této hmotnosti je nebezpečné.
Hodnoty přípustné hmotnosti přípojného
vozidla byly odvozeny z testování na
hladinu moře. Pamatujt e, že se při jízdě
ve vyšších nadmořských výškách výkon
hybridního systému a přípustná hmot-
nost přípojného vozidla bude snižovat.
B
A
B
VÝSTRAHA
■Když je překročena celková hmot-
nost vozidla nebo přípustné zatí-
žení nápravy
Nedodržení tohoto pokynu může vést
k nehodě s násled ky smrti nebo váž-
ných zranění.
●Přidejte 20,0 kPa (0,2 kgf/cm2 nebo
barů; 3 psi) k dopo ručenému tlaku
huštění pneumatik. ( S.602)
●Nepřekračujte stanovený rychlostní
limit pro tažení přívěsu v zastavě- ných oblastech nebo 100 km/h, pod-
le toho, co je nižší.

297
4
4-1. Před jízdou
Jízda
457 mm
461 mm
536 mm
538 mm
538 mm
536 mm
461 mm
457 mm
Montážní rozměry pro tažné zařízení a tažný hák
A
B
C
D
E
F
G
H

2984-1. Před jízdou
3 mm
14 mm
30 mm
36 mm
394 mm
332 mm
370 mm
570 mm
A
B
C
D
E
F
G
H

299
4
4-1. Před jízdou
Jízda
601 mm
1 074 mm
Při tažení přívěsu se bude ovládat
vozidlo jinak. Ab yste zabránili neho-
dě, nebo smrti nebo zranění, mějte
při tažení na mysli následující:
■Kontrola zapojení přívěsu
a osvětlení
Po ujetí kratší vzdálenosti zastavte
a zkontrolujte připojení přívěsu
a jeho osvětlení, stejně jako před
začátkem cesty.
■Zkouška jízdy s připojeným pří-
věsem
 Vyzkoušejte si zatáčení, zastavo-
vání a couvání s připojeným pří-
věsem na místec h, kde není
žádný nebo jen slabý provoz.
 Při couvání s připojeným přívě-
sem uchopte spodní část volantu
a otočte rukou doleva, abyste za-
točili přívěs dol eva, nebo dopra-
va, abyste zato čili přívěs
doprava. Vždy otáčejte volantem
plynule, aby nedošlo k chybě ří-
zení. Při couván í se nechejte,
kvůli snížení rizika nehody, navá-
dět jinou osobou.
■Zvětšení vzdálenosti mezi vozi-
dly
Na každých 10 km/h by měla být
vzdálenost mezi vaším vozidlem
a vozidlem jedoucím před vámi stej-
ná nebo větší, než je délka vašeho
vozidla a přívěsu. Vyhýbejte se
prudkému brzdění, které může způ-
sobit smyk. Jinak se vozidlo může
stát neovladatelné. To platí hlavně
na mokrých nebo kluzkých površích
vozovek.
■Náhlé zrychlení/zatočení/odbo-
čení
Při prudkém zatočení při tažení by
mohl přívěs narazit do vašeho vozi-
dla. Před odbočením zpomalte
a jeďte pomalu a opatrně, abyste se
vyhnuli prudkému brzdění.
■Důležité body, týkající se odbo-
čování
Při zatáčení budou kola přívěsu
blíže ke vnitřku zatáčky než kola vo-
zidla. To kompenzujte větším polo-
měrem zatáčení než to děláte
normálně.
UPOZORNĚNÍ
■Když je materiál výztuhy zadního nárazníku hliník
Zajistěte, aby část ocelového tažného
zařízení nepřišla do přímého kontaktu s touto oblastí.
Když přijdou ocel a hliník do kontaktu,
nastane reakce podobná korozi, která může zeslabit příslušnou část, což
může způsobit pošk ození. Při připev-
ňování ocelového ta žného zařízení na tyto části, které přijdou do kontaktu,
naneste inhibitor koroze.
Návod
I
J

3004-1. Před jízdou
■Důležité body, týkající se stabi-
lity
Pohyb vozidla způsobený nerovným
povrchem vozovky a silný boční vítr
zhoršují ovládání. Vozidlo se může
také rozhoupat při předjíždění auto-
busů nebo velkých kamionů. Často
kontrolujte provoz za vozidlem, když
jedete vedle takových vozidel. Jak-
mile takový pohyb vozidla nastane,
ihned začněte plyn ule zpomalovat
pomalým brzděním. Při brzdění
vždy udržujte přímý směr.
■Předjíždění jiných vozidel
Před změnou jízdního pruhu si ověř-
te celkovou délku vašeho vozidla
a přívěsu a ujistěte se, že vzdále-
nost mezi vozidly je dostatečná.
■Informace o řazení
Z důvodu udržení účinnosti brzdění
motorem, když používáte brzdění
motorem, nepoužívejte převodovku
v D. ( S.308)
■Pokud se hybridní systém pře-
hřívá
Tažení naloženého přívěsu v táhlém
a prudkém stoupán í při teplotách
přes 30 °C může z působit přehřátí
hybridního systému. Pokud ukazatel
teploty chladicí k apaliny motoru
signalizuje, že se hybridní systém
přehřívá, ihned vy pněte klimatizaci,
sjeďte ze silnice a zastavte vozidlo
na bezpečném místě. ( S.588)
■Když vozidlo parkujete
Vždy umístěte pod kola vozidla i pří-
věsu klíny. Pevně zabrzděte parko-
vací brzdu a řadicí páku přesuňte
do P.
■Záběh vozidla
Toyota doporučuje, aby vozidla vybave- ná novými agregáty nebyla používána
pro tažení přívěsu během prvních
800 km jízdy.
■Údržba
●Při používání vozidla k tažení přívěsu
je údržbu třeba provádět častěji, ne- boť zatížení vozidla je vyšší než při
normální jízdě.
●P o uj et í př i bliž n ě 1 000 k m s p ř ív ěs e m
dotáhněte všechny šroubové spoje
tažného zařízení a háku.
■Pokud se přívěs rozhoupe
Jeden nebo více faktorů (boční vítr, mí-
jející vozidla, nero vné vozovky atd.) mo-
hou nepříznivě ovlivnit ovládání vašeho vozidla a přívěsu, což způsobí nestabi-
litu.
●Pokud se přívěs rozhoupe:
• Uchopte pevně volant. Udržujte přímý
směr.
Nezkoušejte ovládat houpání přívěsu otáčením volantu.
• Ihned začněte uvolňovat plynový pe-
dál, ale velmi plynule, abyste snížili rychlost.
Nezvyšujte rychlost. Nepoužívejte
brzdy vozidla.
Pokud nebudete provádět extrémní ko-
rekce pomocí řízení nebo brzd, vaše vo-
zidlo a přívěs by se měly stabilizovat
(také Trailer Sway Control, pokud je za-
pnuto, může pomoci stabilizovat vozidlo
a přívěs).
