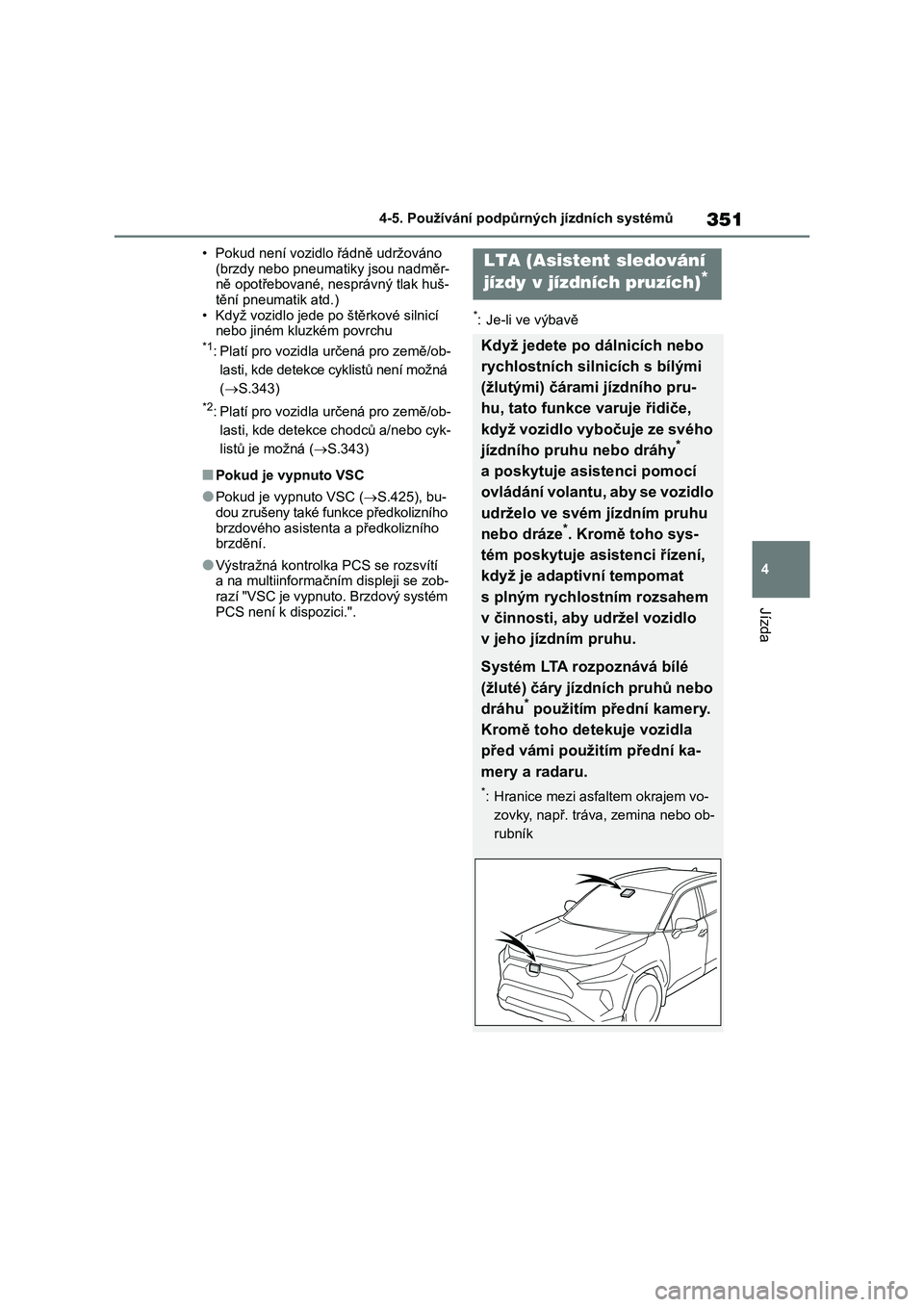

TOYOTA RAV4 2019 Návod na použití (in Czech)

351
4
4-5. Používání podpůrných jízdních systémů
Jízda
• Pokud není vozidlo řádně udržováno
(brzdy nebo pneumatiky jsou nadměr- ně opotřebované, nes právný tlak huš-
tění pneumatik atd.)
• Když vozidlo jede po štěrkové silnicí nebo jiném kluzkém povrchu*1: Platí pro vozidla určená pro země/ob-
lasti, kde detekce cyklistů není možná
( S.343)
*2: Platí pro vozidla určená pro země/ob-
lasti, kde detekce chodců a/nebo cyk-
listů je možná ( S.343)
■Pokud je vypnuto VSC
●Pokud je vypnuto VSC (S.425), bu- dou zrušeny také funkce předkolizního
brzdového asistenta a předkolizního
brzdění.
●Výstražná kontrolka PCS se rozsvítí
a na multiinformačním displeji se zob- razí "VSC je vypnuto. Brzdový systém
PCS není k dispozici.".
*: Je-li ve výbavě
LTA (Asistent sledování
jízdy v jízdních pruzích)*
Když jedete po dálnicích nebo
rychlostních sil nicích s bílými
(žlutými) čárami jízdního pru-
hu, tato funkce varuje řidiče,
když vozidlo vybočuje ze svého
jízdního pruhu nebo dráhy*
a poskytuje asistenci pomocí
ovládání volantu, aby se vozidlo
udrželo ve svém jízdním pruhu
nebo dráze*. Kromě toho sys-
tém poskytuje asistenci řízení,
když je adaptivní tempomat
s plným rychlost ním rozsahem
v činnosti, aby udržel vozidlo
v jeho jízdním pruhu.
Systém LTA rozpoznává bílé
(žluté) čáry jízdních pruhů nebo
dráhu* použitím přední kamery.
Kromě toho detekuje vozidla
před vámi použitím přední ka-
mery a radaru.
*: Hranice mezi asfaltem okrajem vo-
zovky, např. tráva, zemina nebo ob-
rubník

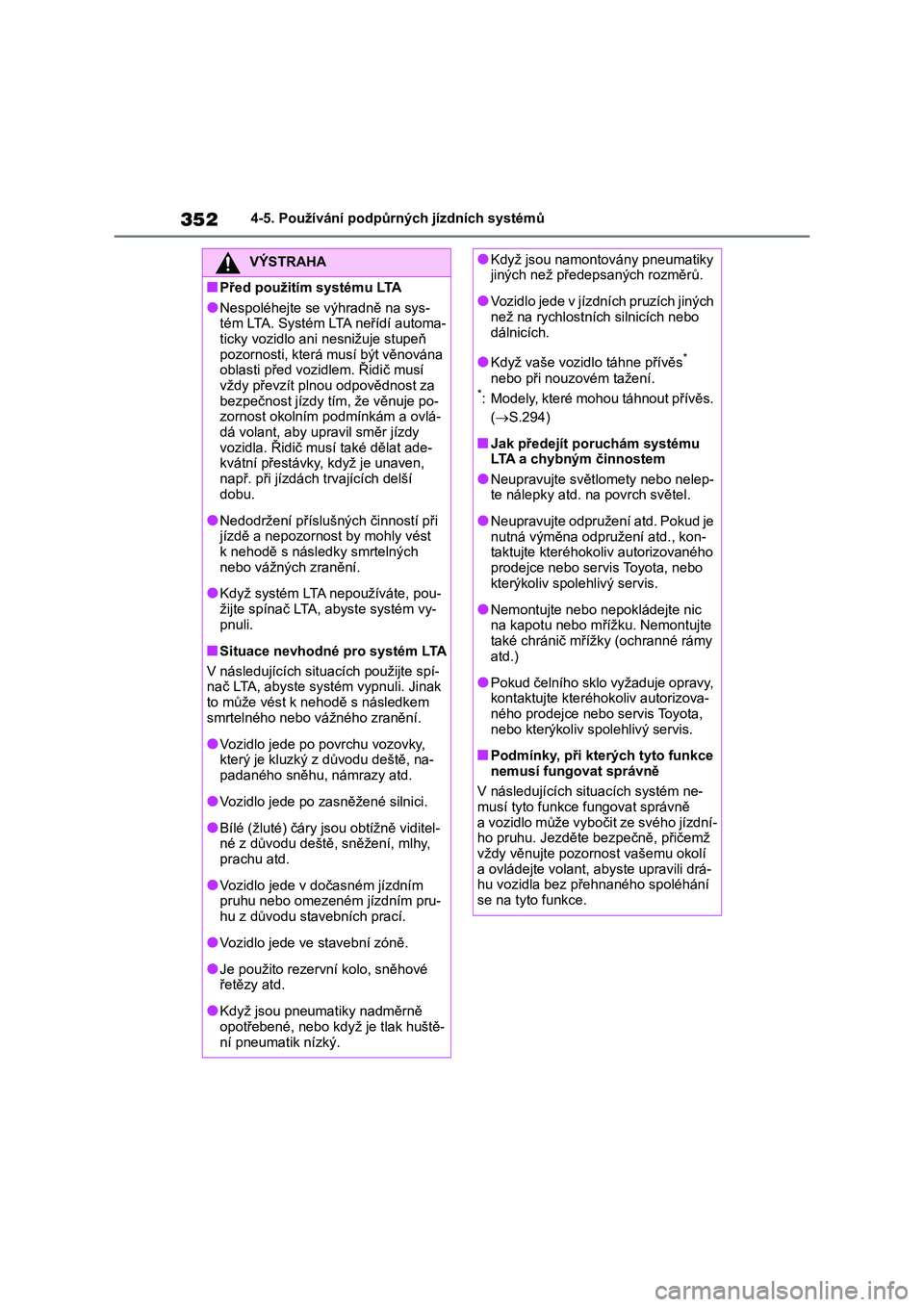

3524-5. Používání podpůrných jízdních systémů
VÝSTRAHA
■Před použitím systému LTA
●Nespoléhejte se výhradně na sys-
tém LTA. Systém LTA neřídí automa- ticky vozidlo ani nesnižuje stupeň
pozornosti, která musí být věnována
oblasti před vozidlem. Řidič musí vždy převzít plnou odpovědnost za
bezpečnost jízdy tím, že věnuje po-
zornost okolním podmínkám a ovlá-
dá volant, aby upravil směr jízdy vozidla. Řidič musí také dělat ade-
kvátní přestávky, když je unaven,
např. při jízdách trvajících delší dobu.
●Nedodržení příslušných činností při jízdě a nepozornost by mohly vést
k nehodě s následky smrtelných
nebo vážných zranění.
●Když systém LTA nepoužíváte, pou-
žijte spínač LTA , abyste systém vy- pnuli.
■Situace nevhodné pro systém LTA
V následujících situacích použijte spí-
nač LTA, abyste systém vypnuli. Jinak
to může vést k nehodě s následkem smrtelného nebo vážného zranění.
●Vozidlo jede po povrchu vozovky, který je kluzký z důvodu deště, na-
padaného sněhu, námrazy atd.
●Vozidlo jede po zasněžené silnici.
●Bílé (žluté) čáry jsou obtížně viditel- né z důvodu deště, sněžení, mlhy,
prachu atd.
●Vozidlo jede v dočasném jízdním
pruhu nebo omezeném jízdním pru-
hu z důvodu stavebních prací.
●Vozidlo jede ve stavební zóně.
●Je použito rezervní kolo, sněhové
řetězy atd.
●Když jsou pneumatiky nadměrně
opotřebené, nebo když je tlak huště-
ní pneumatik nízký.
●Když jsou namontovány pneumatiky jiných než předepsaných rozměrů.
●Vozidlo jede v jízdních pruzích jiných než na rychlostních silnicích nebo
dálnicích.
●Když vaše vozidlo táhne přívěs*
nebo při nouzovém tažení.*: Modely, které mohou táhnout přívěs.
( S.294)
■Jak předejít poruchám systému LTA a chybným činnostem
●Neupravujte světlomety nebo nelep-
te nálepky atd. na povrch světel.
●Neupravujte odpružení atd. Pokud je
nutná výměna odpružení atd., kon- taktujte kteréhokoliv autorizovaného
prodejce nebo servis Toyota, nebo
kterýkoliv spolehlivý servis.
●Nemontujte nebo nepokládejte nic
na kapotu nebo mřížku. Nemontujte také chránič mřížky (ochranné rámy
atd.)
●Pokud čelního sklo vyžaduje opravy, kontaktujte kteréhokoliv autorizova-
ného prodejce nebo servis Toyota,
nebo kterýkoliv spolehlivý servis.
■Podmínky, při kterých tyto funkce
nemusí fungovat správně
V následujících si tuacích systém ne-
musí tyto funkce fungovat správně
a vozidlo může vybočit ze svého jízdní- ho pruhu. Jezděte bezpečně, přičemž
vždy věnujte pozorno st vašemu okolí
a ovládejte volant, abyste upravili drá- hu vozidla bez přehnaného spoléhání
se na tyto funkce.

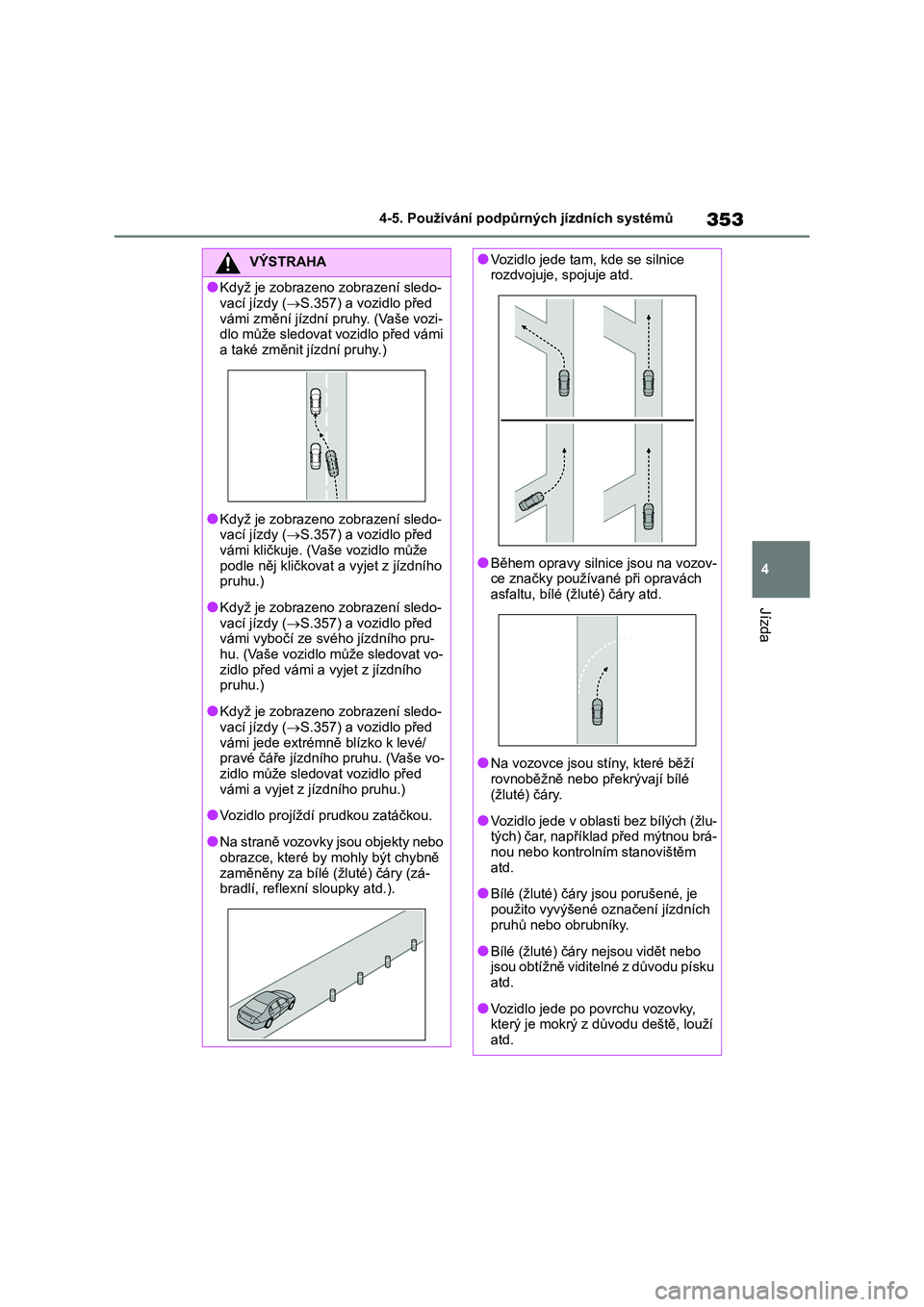

353
4
4-5. Používání podpůrných jízdních systémů
Jízda
VÝSTRAHA
●Když je zobrazeno zobrazení sledo-
vací jízdy ( S.357) a vozidlo před
vámi změní jízdní pruhy. (Vaše vozi- dlo může sledovat vozidlo před vámi
a také změnit jízdní pruhy.)
●Když je zobrazeno zobrazení sledo- vací jízdy ( S.357) a vozidlo před
vámi kličkuje. (Vaše vozidlo může
podle něj kličkovat a vyjet z jízdního pruhu.)
●Když je zobrazeno zobrazení sledo-vací jízdy ( S.357) a vozidlo před
vámi vybočí ze své ho jízdního pru-
hu. (Vaše vozidlo může sledovat vo- zidlo před vámi a vyjet z jízdního
pruhu.)
●Když je zobrazeno zobrazení sledo-
vací jízdy ( S.357) a vozidlo před
vámi jede extrémně blízko k levé/ pravé čáře jízdního pruhu. (Vaše vo-
zidlo může sledova t vozidlo před
vámi a vyjet z jízdního pruhu.)
●Vozidlo projíždí prudkou zatáčkou.
●Na straně vozovky jsou objekty nebo
obrazce, které by mohly být chybně
zaměněny za bílé (žluté) čáry (zá- bradlí, reflexní sloupky atd.).
●Vozidlo jede tam, kde se silnice rozdvojuje, spojuje atd.
●Během opravy silnic e jsou na vozov-
ce značky používané při opravách
asfaltu, bílé (žluté) čáry atd.
●Na vozovce jsou stíny, které běží
rovnoběžně nebo překrývají bílé (žluté) čáry.
●Vozidlo jede v oblast i bez bílých (žlu- tých) čar, například před mýtnou brá-
nou nebo kontrolním stanovištěm
atd.
●Bílé (žluté) čáry jsou porušené, je
použito vyvýšené oz načení jízdních pruhů nebo obrubníky.
●Bílé (žluté) čáry nejsou vidět nebo jsou obtížně viditelné z důvodu písku
atd.
●Vozidlo jede po povrchu vozovky,
který je mokrý z d ůvodu deště, louží
atd.

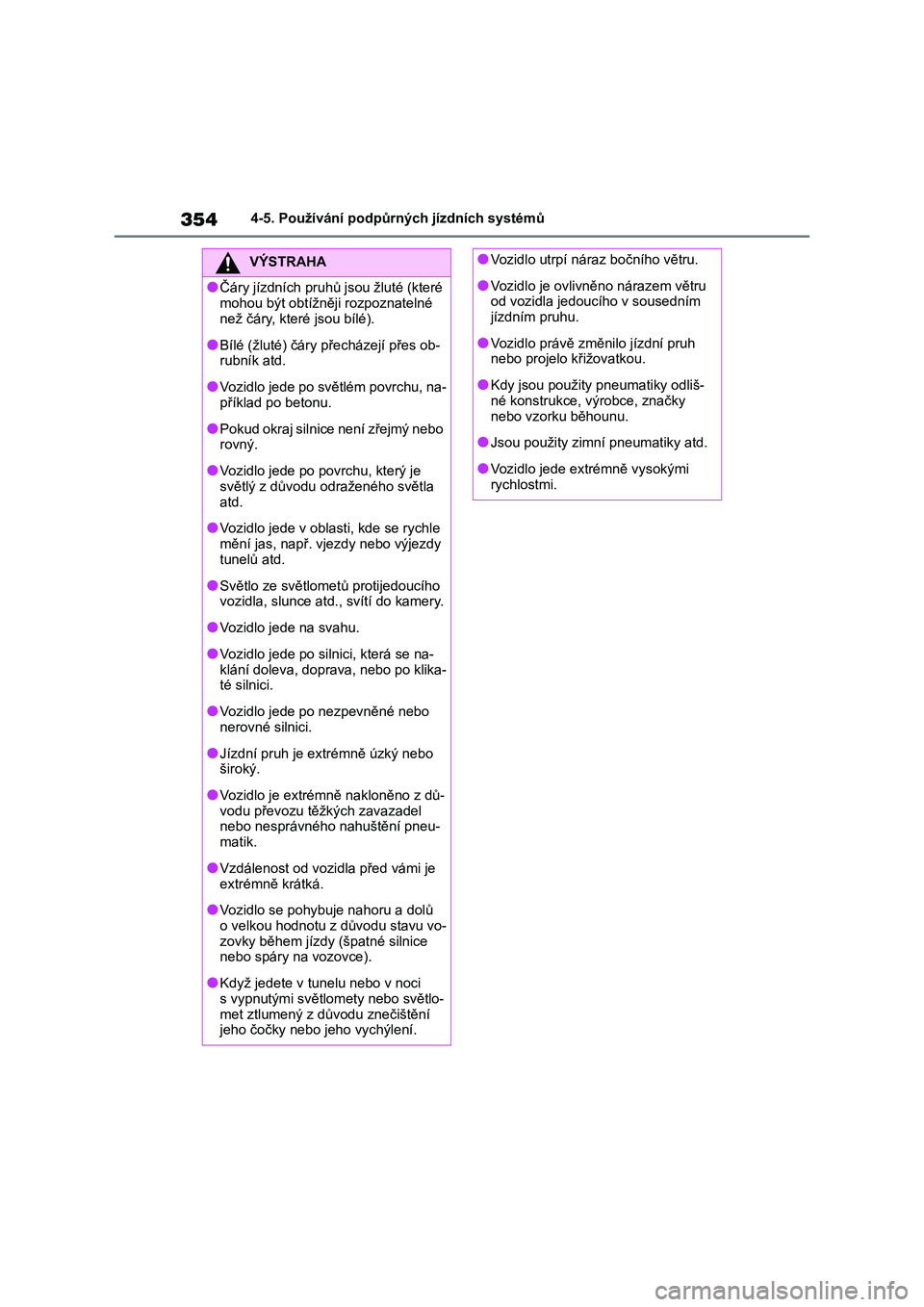

3544-5. Používání podpůrných jízdních systémů
VÝSTRAHA
●Čáry jízdních pruhů jsou žluté (které
mohou být obtížněji rozpoznatelné
než čáry, které jsou bílé).
●Bílé (žluté) čáry přecházejí přes ob-
rubník atd.
●Vozidlo jede po světlém povrchu, na-
příklad po betonu.
●Pokud okraj silnice není zřejmý nebo
rovný.
●Vozidlo jede po povrchu, který je
světlý z důvodu o draženého světla
atd.
●Vozidlo jede v oblast i, kde se rychle
mění jas, např. vjezdy nebo výjezdy tunelů atd.
●Světlo ze světlometů protijedoucího vozidla, slunce atd. , svítí do kamery.
●Vozidlo jede na svahu.
●Vozidlo jede po silnici, která se na-
klání doleva, doprava, nebo po klika- té silnici.
●Vozidlo jede po nezpevněné nebo nerovné silnici.
●Jízdní pruh je extrémně úzký nebo široký.
●Vozidlo je extrémně nakloněno z dů-vodu převozu těžkých zavazadel
nebo nesprávného nahuštění pneu-
matik.
●Vzdálenost od vozidla před vámi je
extrémně krátká.
●Vozidlo se pohybuje nahoru a dolů
o velkou hodnotu z důvodu stavu vo- zovky během jízdy (špatné silnice
nebo spáry na vozovce).
●Když jedete v tune lu nebo v noci
s vypnutými světlom ety nebo světlo-
met ztlumený z důvodu znečištění jeho čočky nebo jeho vychýlení.
●Vozidlo utrpí náraz bočního větru.
●Vozidlo je ovlivněno nárazem větru
od vozidla jedoucího v sousedním jízdním pruhu.
●Vozidlo právě změnilo jízdní pruh nebo projelo křižovatkou.
●Kdy jsou použity pneumatiky odliš-né konstrukce, výrobce, značky
nebo vzorku běhounu.
●Jsou použity zimní pneumatiky atd.
●Vozidlo jede extrémně vysokými rychlostmi.

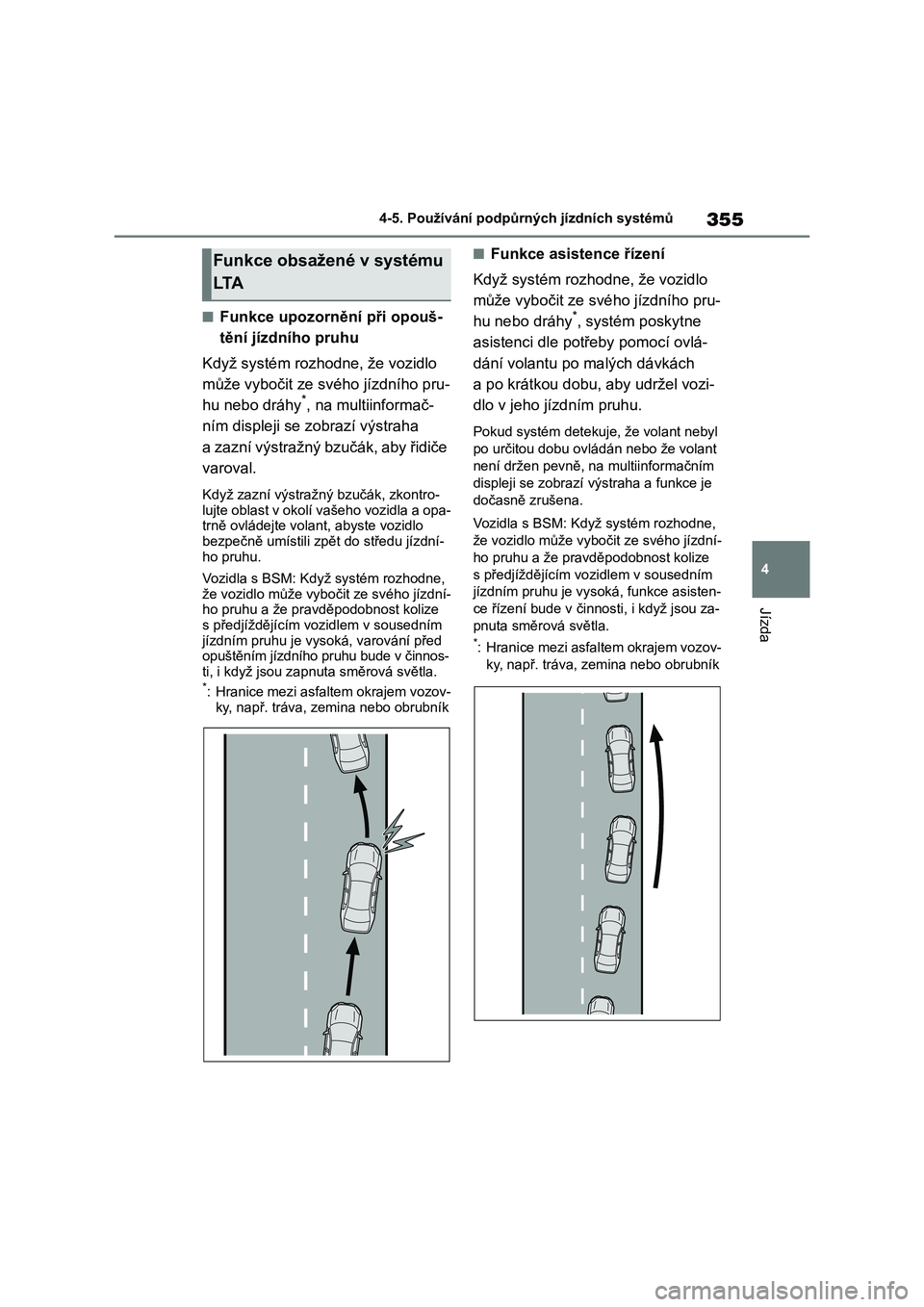

355
4
4-5. Používání podpůrných jízdních systémů
Jízda
■Funkce upozornění při opouš-
tění jízdního pruhu
Když systém rozhodne, že vozidlo
může vybočit ze svého jízdního pru-
hu nebo dráhy*, na multiinformač-
ním displeji se zobrazí výstraha
a zazní výstražný bzučák, aby řidiče
varoval.
Když zazní výstražný bzučák, zkontro- lujte oblast v okolí vašeho vozidla a opa-
trně ovládejte volant, abyste vozidlo
bezpečně umístili zpět do středu jízdní- ho pruhu.
Vozidla s BSM: Když systém rozhodne, že vozidlo může vybočit ze svého jízdní-
ho pruhu a že pravděpodobnost kolize
s předjíždějícím voz idlem v sousedním jízdním pruhu je vysoká, varování před
opuštěním jízdního pruhu bude v činnos-
ti, i když jsou zapnut a směrová světla.*: Hranice mezi asfaltem okrajem vozov-
ky, např. tráva, z emina nebo obrubník
■Funkce asistence řízení
Když systém rozhod ne, že vozidlo
může vybočit ze svého jízdního pru-
hu nebo dráhy*, systém poskytne
asistenci dle potřeby pomocí ovlá-
dání volantu po malých dávkách
a po krátkou dobu , aby udržel vozi-
dlo v jeho jízdním pruhu.
Pokud systém detekuj e, že volant nebyl
po určitou dobu ovládán nebo že volant
není držen pevně, na multiinformačním
displeji se zobrazí výstraha a funkce je
dočasně zrušena.
Vozidla s BSM: Když systém rozhodne,
že vozidlo může vybočit ze svého jízdní-
ho pruhu a že pravděpodobnost kolize
s předjíždějícím vo zidlem v sousedním
jízdním pruhu je vyso ká, funkce asisten-
ce řízení bude v činnosti, i když jsou za-
pnuta směrová světla.
*: Hranice mezi asfaltem okrajem vozov-
ky, např. tráva, zemina nebo obrubník
Funkce obsažené v systému
LTA

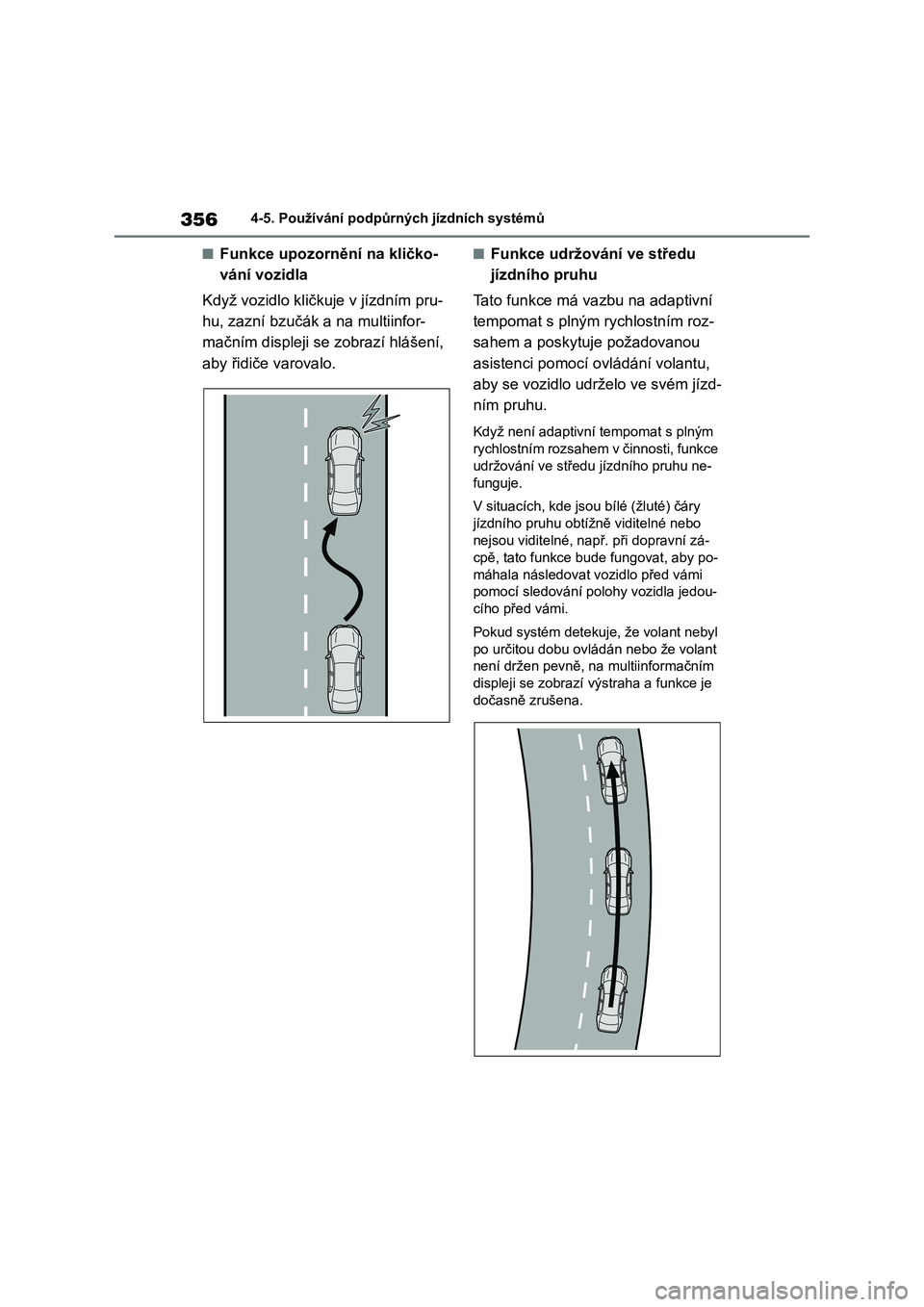

3564-5. Používání podpůrných jízdních systémů
■Funkce upozornění na kličko-
vání vozidla
Když vozidlo kličkuje v jízdním pru-
hu, zazní bzučák a na multiinfor-
mačním displeji se zobrazí hlášení,
aby řidiče varovalo.
■Funkce udržování ve středu
jízdního pruhu
Tato funkce má vazbu na adaptivní
tempomat s plným rychlostním roz-
sahem a poskytuje požadovanou
asistenci pomocí ov ládání volantu,
aby se vozidlo udrželo ve svém jízd-
ním pruhu.
Když není adaptivní t empomat s plným
rychlostním rozsahem v činnosti, funkce
udržování ve středu jízdního pruhu ne-
funguje.
V situacích, kde jsou bílé (žluté) čáry
jízdního pruhu obtí žně viditelné nebo
nejsou viditelné, např. při dopravní zá-
cpě, tato funkce bude fungovat, aby po-
máhala následovat vozidlo před vámi
pomocí sledování polohy vozidla jedou-
cího před vámi.
Pokud systém detekuj e, že volant nebyl
po určitou dobu ovládán nebo že volant
není držen pevně, na multiinformačním
displeji se zobrazí výstraha a funkce je
dočasně zrušena.

357
4
4-5. Používání podpůrných jízdních systémů
Jízda
Pro zapnutí systému LTA stiskněte
spínač LTA.
Indikátor LTA se rozsvítí a na multiinfor-
mačním displeji se zobrazí hlášení.
Opětovným stisknutím spínače LTA
se systém LTA vypne.
Když je systém LTA zapnut nebo vypnut,
činnost systému LTA bude při příštím
nastartování hybri dního systému pokra-
čovat ve stejném stavu.Indikátor LTA
Stav rozsvícení indikátoru informuje řidi-
če o provozním stavu systému.
Svítí bíle: Systém LTA je v činnosti
Svítí zeleně: Asistence volantu funkce
asistence řízení nebo funkce udržování
ve středu jízdního pr uhu je v činnosti.
Bliká oranžově: Funkce upozornění při
opouštění jízdního pruhu je v činnosti.
Zobrazení činnosti podpory ovlá-
dání volantu
Zobrazí se, když je multiinformační dis-
plej přepnut na z obrazení informací
o asistenčních jízdních systémech.
Signalizuje, že asistence volantu funkce
asistence řízení nebo funkce udržování
ve středu jízdního pr uhu je v činnosti.
Jsou zobrazeny obě vnější strany jízdní-
ho pruhu: Signalizuje, že asistence vo-
lantu funkce udržování ve středu
jízdního pruhu je v činnosti.
Je zobrazena jedna v nější strana jízdní-
ho pruhu: Signalizuje, že asistence
volantu funkce asist ence řízení je v čin-
nosti.
Obě vnější strany jízdního pruhu blikají:
Varuje řidiče, že je nutný jeho zásah,
aby zůstal ve stře du jízdního pruhu
(funkce udržování v e středu jízdního
pruhu).
Zapnutí systému LTA Indikace na multiinformač-
ním displeji
A
B

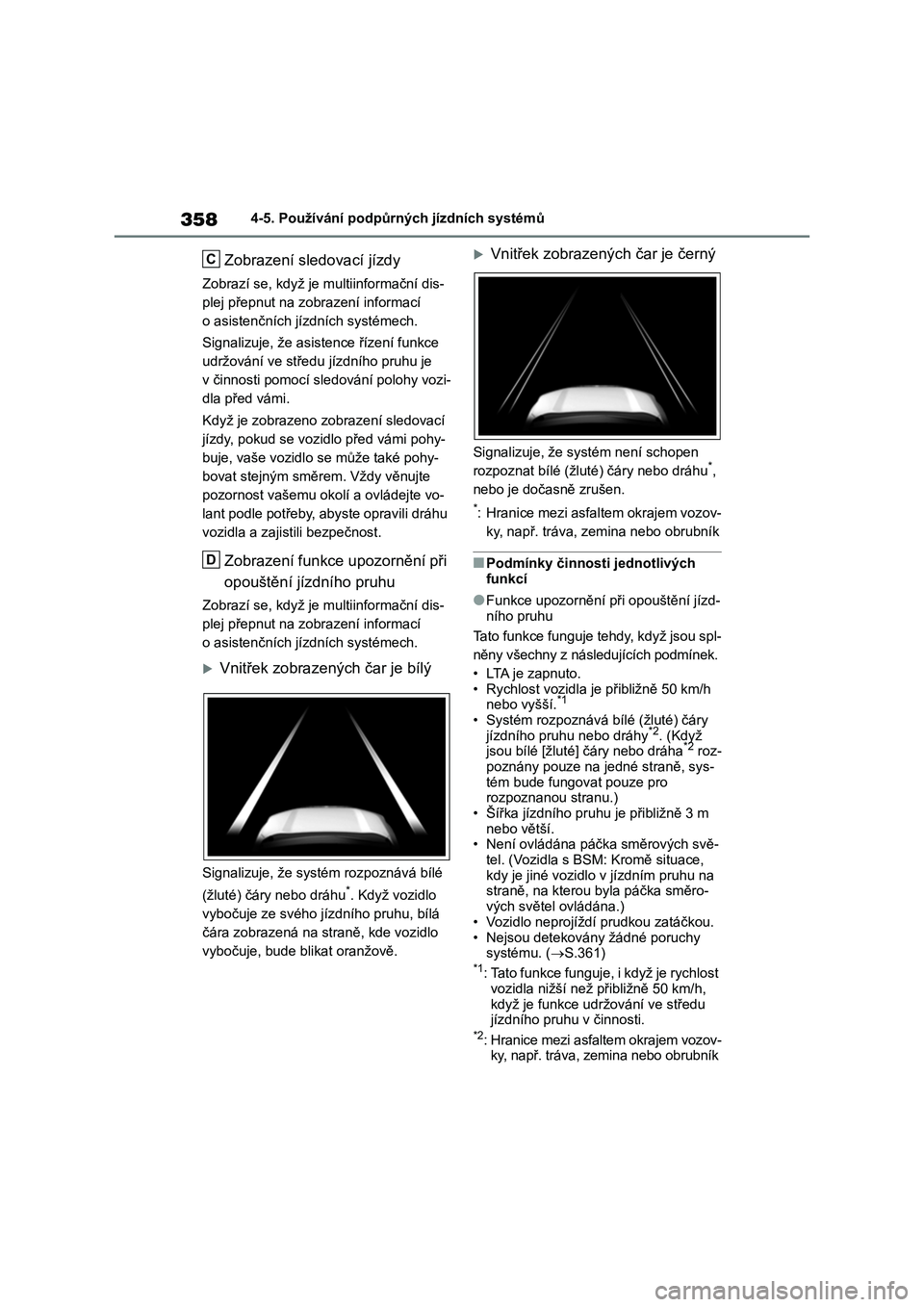

3584-5. Používání podpůrných jízdních systémů
Zobrazení sledovací jízdy
Zobrazí se, když je multiinformační dis-
plej přepnut na zobrazení informací
o asistenčních jízdních systémech.
Signalizuje, že asist ence řízení funkce
udržování ve středu jízdního pruhu je
v činnosti pomocí sledování polohy vozi-
dla před vámi.
Když je zobrazeno zobrazení sledovací
jízdy, pokud se vozidlo před vámi pohy-
buje, vaše vozidlo se může také pohy-
bovat stejným směrem. Vždy věnujte
pozornost vašemu oko lí a ovládejte vo-
lant podle potřeby, abyste opravili dráhu
vozidla a zajist ili bezpečnost.
Zobrazení funkce upozornění při
opouštění jízdního pruhu
Zobrazí se, když je multiinformační dis-
plej přepnut na zobrazení informací
o asistenčních jízdních systémech.
Vnitřek zobrazených čar je bílý
Signalizuje, že systém rozpoznává bílé
(žluté) čáry nebo dráhu*. Když vozidlo
vybočuje ze svého jíz dního pruhu, bílá
čára zobrazená na st raně, kde vozidlo
vybočuje, bude blikat oranžově.
Vnitřek zobrazen ých čar je černý
Signalizuje, že systém není schopen
rozpoznat bílé (žluté) čáry nebo dráhu*,
nebo je dočasně zrušen.
*: Hranice mezi asfaltem okrajem vozov-
ky, např. tráva, zemina nebo obrubník
■Podmínky činnosti jednotlivých funkcí
●Funkce upozornění při opouštění jízd-ního pruhu
Tato funkce funguje tehdy, když jsou spl-
něny všechny z násl edujících podmínek.
• LTA je zapnuto.
• Rychlost vozidla je přibližně 50 km/h nebo vyšší.*1
• Systém rozpoznává bílé (žluté) čáry
jízdního pruhu nebo dráhy*2. (Když jsou bílé [žluté] čáry nebo dráha*2 roz-
poznány pouze na jedné straně, sys-
tém bude fungovat pouze pro rozpoznanou stranu.)
• Šířka jízdního pruhu je přibližně 3 m
nebo větší. • Není ovládána páčka směrových svě-
tel. (Vozidla s BSM: Kromě situace,
kdy je jiné vozidlo v jízdním pruhu na straně, na kterou byla páčka směro-
vých světel ovládána.)
• Vozidlo neprojíždí prudkou zatáčkou.
• Nejsou detekovány žádné poruchy systému. ( S.361)*1: Tato funkce funguje, i když je rychlost
vozidla nižší než přibližně 50 km/h, když je funkce udr žování ve středu
jízdního pruhu v činnosti.*2: Hranice mezi asfaltem okrajem vozov- ky, např. tráva, z emina nebo obrubník
C
D

359
4

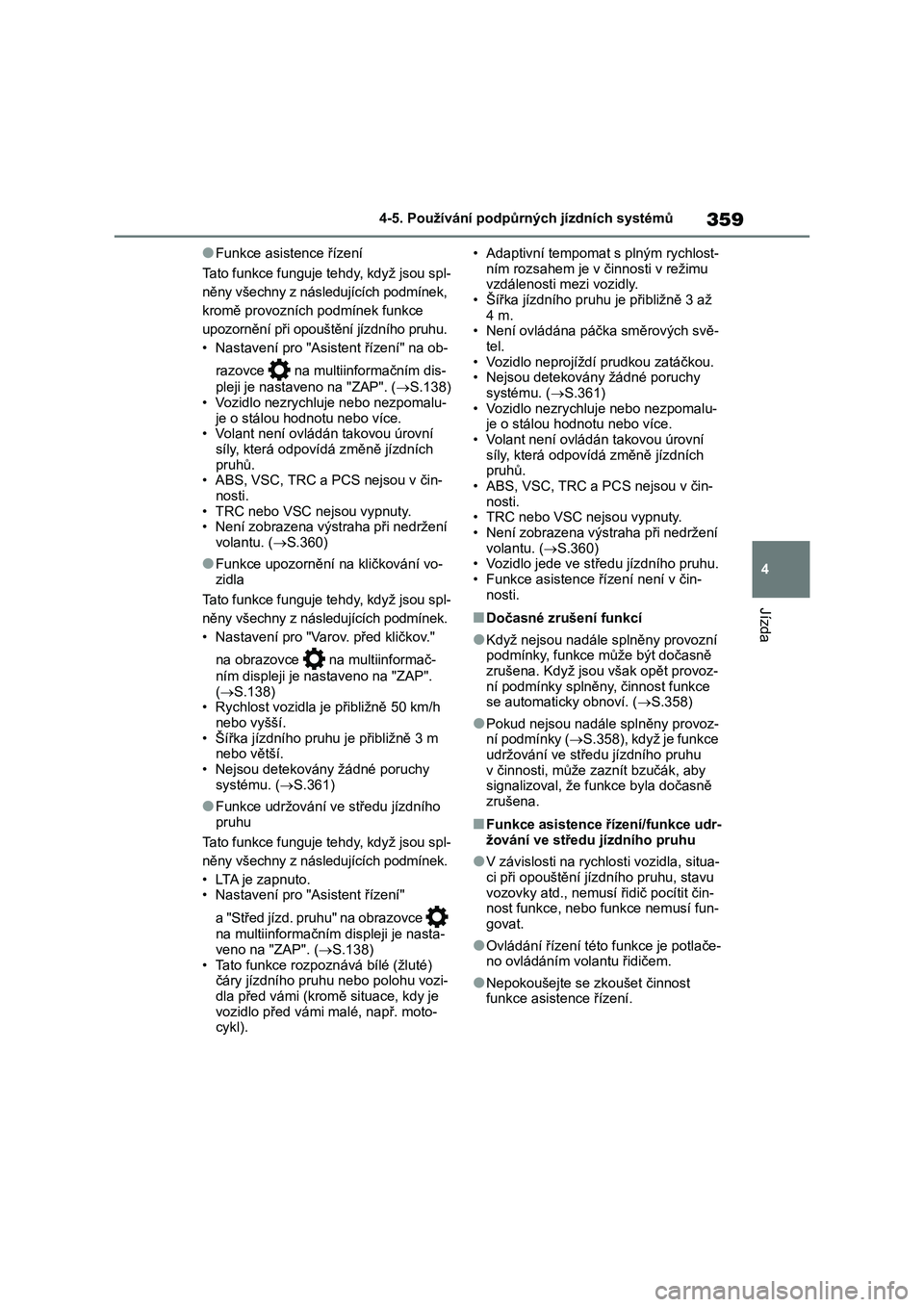

4-5. Používání podpůrných jízdních systémů
Jízda
●Funkce asistence řízení
Tato funkce funguje tehdy, když jsou spl-
něny všechny z násl edujících podmínek,
kromě provozních podmínek funkce
upozornění při opouštění jízdního pruhu.
• Nastavení pro "Asistent řízení" na ob-
razovce na multii nformačním dis-
pleji je nastaveno na "ZAP". ( S.138)
• Vozidlo nezrychluje nebo nezpomalu-
je o stálou hodnotu nebo více. • Volant není ovládá n takovou úrovní
síly, která odpovíd á změně jízdních
pruhů. • ABS, VSC, TRC a PCS nejsou v čin-
nosti.
• TRC nebo VSC nejsou vypnuty. • Není zobrazena výstraha při nedržení
volantu. ( S.360)
●Funkce upozornění na kličkování vo-
zidla
Tato funkce funguje tehdy, když jsou spl-
něny všechny z následujících podmínek.
• Nastavení pro "Varov. před kličkov."
na obrazovce na multiinformač-
ním displeji je nastaveno na "ZAP".
( S.138)
• Rychlost vozidla je přibližně 50 km/h nebo vyšší.
• Šířka jízdního pruhu je přibližně 3 m
nebo větší. • Nejsou detekovány žádné poruchy
systému. ( S.361)
●Funkce udržování ve středu jízdního
pruhu
Tato funkce funguje tehdy, když jsou spl-
něny všechny z následujících podmínek.
• LTA je zapnuto. • Nastavení pro "Asistent řízení"
a "Střed jízd. pruhu" na obrazovce
na multiinformačním displeji je nasta-
veno na "ZAP". ( S.138) • Tato funkce rozpozn ává bílé (žluté)
čáry jízdního pruhu nebo polohu vozi-
dla před vámi (krom ě situace, kdy je vozidlo před vámi malé, např. moto-
cykl).
• Adaptivní tempoma t s plným rychlost-
ním rozsahem je v činnosti v režimu vzdálenosti mezi vozidly.
• Šířka jízdního pruhu je přibližně 3 až
4 m. • Není ovládána páčka směrových svě-
tel.
• Vozidlo neprojíždí prudkou zatáčkou. • Nejsou detekovány žádné poruchy
systému. ( S.361)
• Vozidlo nezrychluje nebo nezpomalu- je o stálou hodnotu nebo více.
• Volant není ovládán takovou úrovní
síly, která odpovídá změně jízdních pruhů.
• ABS, VSC, TRC a PC S nejsou v čin-
nosti. • TRC nebo VSC nejsou vypnuty.
• Není zobrazena výst raha při nedržení
volantu. ( S.360) • Vozidlo jede ve st ředu jízdního pruhu.
• Funkce asistence ří zení není v čin-
nosti.
■Dočasné zrušení funkcí
●Když nejsou nadále splněny provozní
podmínky, funkce může být dočasně zrušena. Když jsou však opět provoz-
ní podmínky splněny, činnost funkce
se automaticky obnoví. ( S.358)
●Pokud nejsou nadále splněny provoz-
ní podmínky ( S.358), když je funkce udržování ve stře du jízdního pruhu
v činnosti, může z aznít bzučák, aby
signalizoval, že f unkce byla dočasně zrušena.
■Funkce asistence řízení/funkce udr-
žování ve středu jízdního pruhu
●V závislosti na rychlo sti vozidla, situa-
ci při opouštění jízdního pruhu, stavu
vozovky atd., nemusí řidič pocítit čin- nost funkce, nebo funkce nemusí fun-
govat.
●Ovládání řízení této funkce je potlače- no ovládáním volantu řidičem.
●Nepokoušejte se zkoušet činnost funkce asistence řízení.

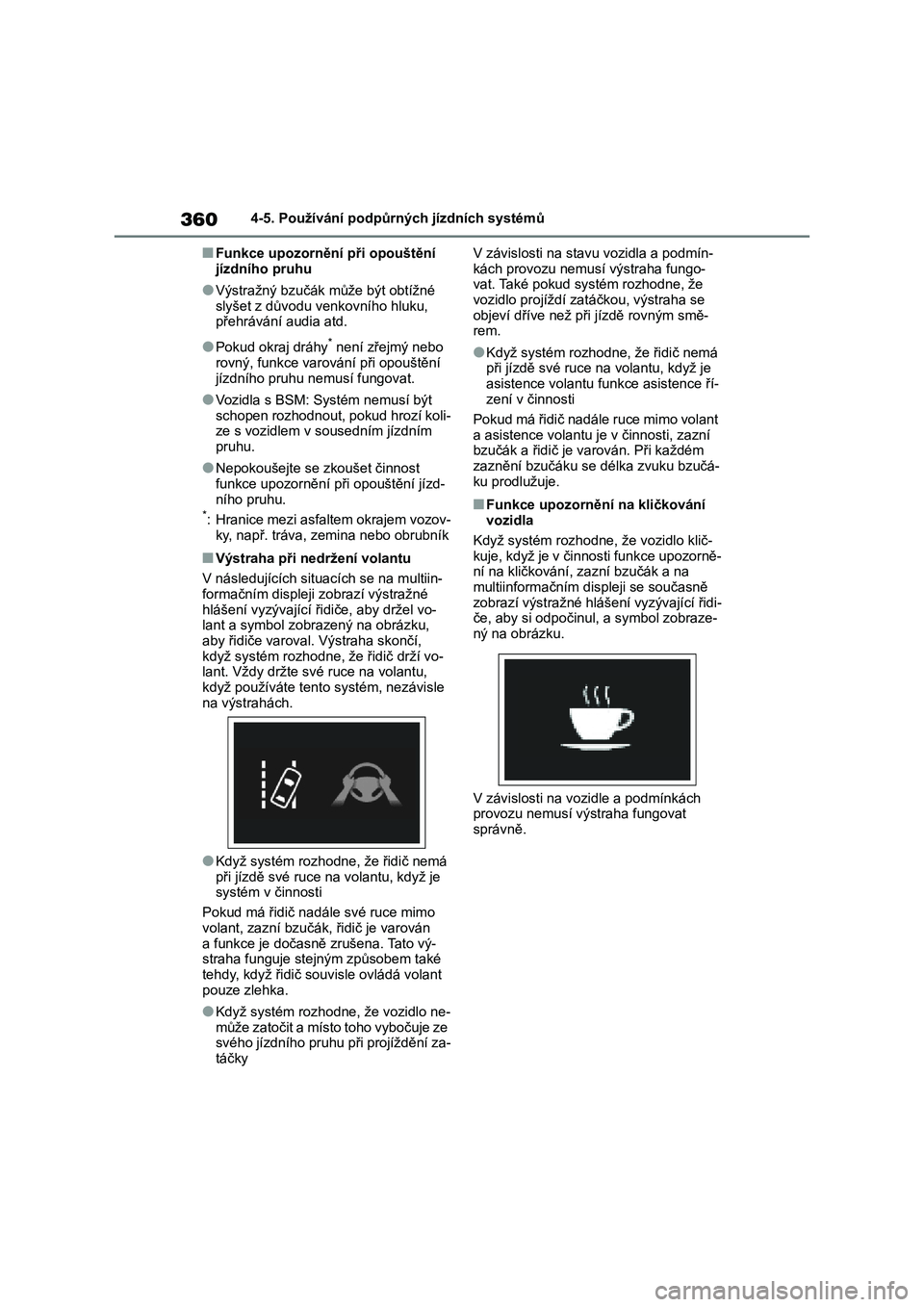

3604-5. Používání podpůrných jízdních systémů
■Funkce upozornění při opouštění
jízdního pruhu
●Výstražný bzučák m ůže být obtížné
slyšet z důvodu venkovního hluku, přehrávání audia atd.
●Pokud okraj dráhy* není zřejmý nebo
rovný, funkce varování při opouštění
jízdního pruhu nemusí fungovat.
●Vozidla s BSM: Systém nemusí být
schopen rozhodnout, pokud hrozí koli- ze s vozidlem v s ousedním jízdním
pruhu.
●Nepokoušejte se zkoušet činnost
funkce upozornění při opouštění jízd-
ního pruhu.*: Hranice mezi asfaltem okrajem vozov-
ky, např. tráva, z emina nebo obrubník
■Výstraha při nedržení volantu
V následujících situac ích se na multiin- formačním displeji zobrazí výstražné
hlášení vyzývající řid iče, aby držel vo-
lant a symbol zobrazený na obrázku, aby řidiče varoval. Výstraha skončí,
když systém rozhodne, že řidič drží vo-
lant. Vždy držte své ruce na volantu,
když používáte tent o systém, nezávisle na výstrahách.
●Když systém rozhodne, že řidič nemá
při jízdě své ruce na volantu, když je systém v činnosti
Pokud má řidič nadále své ruce mimo
volant, zazní bzučák, řidič je varován a funkce je dočasně zrušena. Tato vý-
straha funguje stejným způsobem také
tehdy, když řidič souvisle ovládá volant pouze zlehka.
●Když systém rozhodne, že vozidlo ne-může zatočit a místo toho vybočuje ze
svého jízdního pruhu při projíždění za-
táčky
V závislosti na stav u vozidla a podmín-
kách provozu nemusí výstraha fungo- vat. Také pokud systém rozhodne, že
vozidlo projíždí zat áčkou, výstraha se
objeví dříve než při jízdě rovným smě- rem.
●Když systém rozhodne, že řidič nemá při jízdě své ruce na volantu, když je
asistence volantu fu nkce asistence ří-
zení v činnosti
Pokud má řidič nadále ruce mimo volant
a asistence volantu je v činnosti, zazní
bzučák a řidič je varován. Při každém zaznění bzučáku se délka zvuku bzučá-
ku prodlužuje.
■Funkce upozornění na kličkování
vozidla
Když systém rozhodne , že vozidlo klič-
kuje, když je v činnosti funkce upozorně-
ní na kličkování, zazní bzučák a na multiinformačním displeji se současně
zobrazí výstražné hlášení vyzývající řidi-
če, aby si odpočinul , a symbol zobraze- ný na obrázku.
V závislosti na vo zidle a podmínkách provozu nemusí výstraha fungovat
správně.
