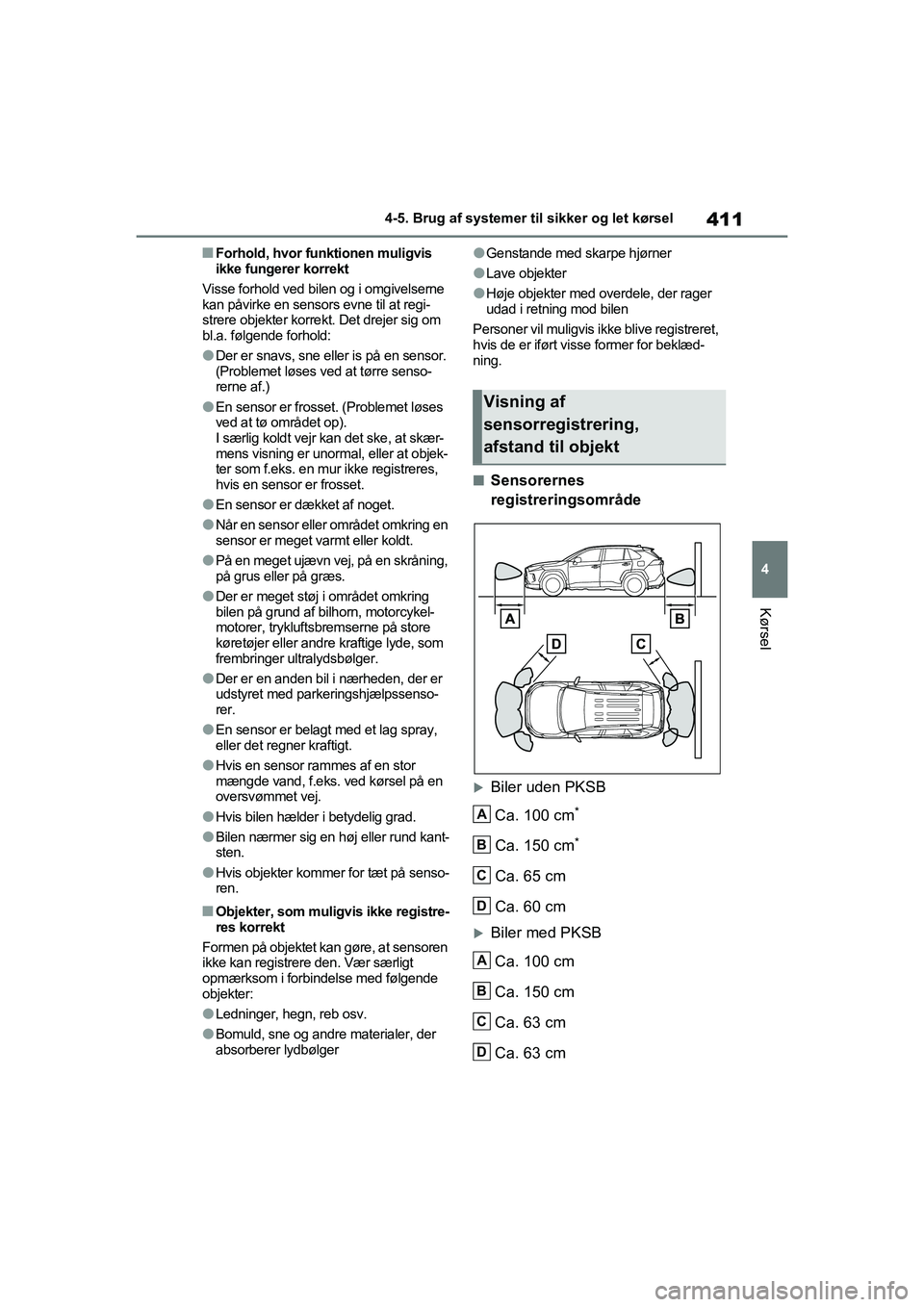

TOYOTA RAV4 2020 Brugsanvisning (in Danish)

411
4
4-5. Brug af systemer til sikker og let kørsel
Kørsel
nForhold, hvor funktionen muligvis
ikke fungerer korrekt
Visse forhold ved bilen og i omgivelserne
kan påvirke en sensors evne til at regi-
strere objekter korrekt. Det drejer sig om
bl.a. følgende forhold:
lDer er snavs, sne eller is på en sensor.
(Problemet løses ved at tørre senso-
rerne af.)
lEn sensor er frosse t. (Problemet løses
ved at tø området op).
I særlig koldt vejr kan det ske, at skær-
mens visning er unormal, eller at objek-
ter som f.eks. en mur ikke registreres,
hvis en sensor er frosset.
lEn sensor er dækket af noget.
lNår en sensor eller området omkring en
sensor er meget varmt eller koldt.
lPå en meget ujævn vej, på en skråning,
på grus eller på græs.
lDer er meget støj i området omkring
bilen på grund af bilhorn, motorcykel-
motorer, trykluftsbremserne på store
køretøjer eller andre kraftige lyde, som
frembringer ultralydsbølger.
lDer er en anden bil i nærheden, der er
udstyret med parkeringshjælpssenso-
rer.
lEn sensor er belagt med et lag spray,
eller det regner kraftigt.
lHvis en sensor rammes af en stor
mængde vand, f.eks. ved kørsel på en
oversvømmet vej.
lHvis bilen hælder i betydelig grad.
lBilen nærmer sig en høj eller rund kant-
sten.
lHvis objekter kommer for tæt på senso-
ren.
nObjekter, som muligv is ikke registre-
res korrekt
Formen på objektet kan gøre, at sensoren
ikke kan registrere den. Vær særligt
opmærksom i forbindelse med følgende
objekter:
lLedninger, hegn, reb osv.
lBomuld, sne og andre materialer, der
absorberer lydbølger
lGenstande med skarpe hjørner
lLave objekter
lHøje objekter med overdele, der rager
udad i retning mod bilen
Personer vil muligvis ikke blive registreret,
hvis de er iført visse former for beklæd-
ning.
nSensorernes
registreringsområde
Biler uden PKSB
Ca. 100 cm
*
Ca. 150 cm*
Ca. 65 cm
Ca. 60 cm
Biler med PKSB
Ca. 100 cm
Ca. 150 cm
Ca. 63 cm
Ca. 63 cm
Visning af
sensorregistrering,
afstand til objekt
A
B
C
D
A
B
C
D
OM42D20DK.book Page 411 Friday, November 27, 2020 1:56 PM

4124-5. Brug af systemer til sikker og let kørsel
Diagrammet viser sensorernes regi-
streringsområde. Bemærk, at sen-
sorerne ikke kan registrere objekter,
som er ekstremt tæt på bilen.Sensorernes registreringsområde
kan ændre sig afhængig af formen
på objektet osv.
*: Hvis monteret
nVisning af afstand
Når et objekt registreres af en sensor , vises den omtrentlige afstand til objek-
tet på multi-informationsdisplayets, navigationssystemets (hvis monteret)
eller multimediesystemets (hvis mo nteret) skærm. (Efterhånden som afstan-
den til objektet bliver kort, kan afstandssegmenterne blinke).
Billederne kan afvige fra illustrationerne.
Biler uden PKSB
 Omtrentlig afstand til objekt
• Midtersensor for: 100 cm til 60 cm
• Midtersensor bag: 150 cm til 65 cm
Omtrentlig afstand til objekt
• Frontsensor: 60 cm til 47,5 cm
• Bagsensor: 65 cm til 50 cm
Omtrentlig afstand til objekt
• Frontsensor: 47,5 cm til 35 cm
• Bagsensor: 50 cm til 35 cm
Multi-informationsdisplayNavigations- eller multimediesystemets skærm
Multi-informationsdisplayNavigations- eller multimediesystemets skærm
Multi-informationsdisplayNavigations- eller multimediesystemets skærm
OM42D20DK.book Page 412 Friday, November 27, 2020 1:56 PM

413
4
4-5. Brug af systemer til sikker og let kørsel
Kørsel

Omtrentlig afstand til objekt: 35 cm til 28 cm
*: Afstandssegmenterne blinker langsomt.
Omtrentlig afstand til objekt: Mindre end 28 cm
*: Afstandssegmenterne blinker hurtigt.
Biler med PKSB
 Omtrentlig afstand til objekt
• Midtersensor for: 100 cm til 63 cm
• Midtersensor bag: 150 cm til 63 cm
Omtrentlig afstand til objekt: 63 cm til 48 cm
 Omtrentlig afstand til objekt: 48 cm til 34 cm
Multi-informationsdisplay*Navigations- eller multimediesystemets skærm
Multi-informationsdisplay*Navigations- eller multimediesystemets skærm
Multi-informationsdisplayNavigations- eller multimediesystemets skærm
Multi-informationsdisplayNavigations- eller multimediesystemets skærm
Multi-informationsdisplayNavigations- eller multimediesystemets skærm
OM42D20DK.book Page 413 Friday, November 27, 2020 1:56 PM

4144-5. Brug af systemer til sikker og let kørsel
Omtrentlig afstand til objekt: 34 cm til 15 cm
*: Afstandssegmenterne blinker langsomt.
Omtrentlig afstand til objekt: Mindre end 15 cm
*: Afstandssegmenterne blinker hurtigt.
nAktivering af summer og
afstand til et objekt
Der lyder en summer, når senso-
rerne er aktive.
 Summeren bipper hurtigere, i
takt med at bilen nærmer sig et
objekt.
Når bilen kommer inden for føl-
gende afstand af objektet, lyder
summeren konstant.
• Biler uden PKSB: Ca. 35 cm
• Biler med PKSB: Ca. 34 cm
 Når 2 eller flere sensorer regi-
strerer et ubevægeligt objekt
samtidigt, lyder summeren for
det nærmeste objekt.
 Biler med PKSB: Summeren
afbrydes i visse situationer,
selvom sensorerne er aktive.
(automatisk dæmpning af sum-
mer)
nDæmpning af summer (biler med
PKSB)
lAutomatisk afbrydelse af summer
Summeren afbrydes i følgende situatio-
ner, selvom sensorerne er aktive:
• Afstanden mellem bilen og det regi- strerede objekt bliver ikke kortere
(undtagen når afstanden mellem bilen
og objektet er 34 cm eller mindre).
• Bilen bevæger sig væk fra objektet.
• Der er ingen objekter, der kan regi- streres, i bilens bane.
Hvis der registreres endnu et objekt,
eller situationen ændres, mens summer-
lyden er slået fra, vil summeren lyde
igen.
lSådan slås summerlyden fra
Summerlyden kan slås fra midlertidigt
ved at trykke på på instrumentbetje-
ningsknapperne, mens multi-informati-
onsskærmen viser, at lyden kan slås fra.
Multi-informationsdisplay*Navigations- eller multimediesystemets skærm
Multi-informationsdisplay*Navigations- eller multimediesystemets skærm
OM42D20DK.book Page 414 Friday, November 27, 2020 1:56 PM

415
4
4-5. Brug af systemer til sikker og let kørsel
Kørsel
lNår lydløs tilstand er annulleret
Den lydløse tilstand annulleres automa-
tisk i følgende situationer.
• Når gearstillingen ændres
• Når hastigheden har nået eller over- skredet en bestemt hastighed
• Når Toyota-parkeringshjælp slås fra og til igen
• Når tændingskontakten er slået fra og slået til igen
nIndividuel tilpasning
Summerens lydstyrke kan justeres på
multi-informationsdisplayet. (undtagen
biler uden frontsensorer) ( S. 128)
*: Hvis monteret
nParkeringsbremseassistent-
funktion (ubevægelige
objekter)
 S. 420
nParkeringsbremseassistent-
funktion (trafik bag bilen)
(hvis monteret)
 S. 426
PKSB (parkerings-
bremseassistent)
*
Parkeringsbremseassistenten
omfatter følgende funktioner,
der aktiveres ved kørsel med
lav hastighed eller bakning,
f.eks. ved parkering. Når syste-
met vurderer, at risikoen for en
kollision med et registreret
objekt er høj, vises en advarsel
for at opfordre føreren til at
undvige. Hvis systemet vurde-
rer, at der er ekstremt høj
risiko for en kollision med et
registreret objekt, aktiveres
bremserne automatisk for at
hjælpe med at undgå kollisio-
nen eller reducere kollisions-
kraften.
PKSB-system (parkerings-
bremseassistent)
OM42D20DK.book Page 415 Friday, November 27, 2020 1:56 PM

4164-5. Brug af systemer til sikker og let kørsel
Toyota parkeringsbremseassisten-
ten kan aktiveres/deaktiveres på
skærmen på multi-informations-
displayet. Alle funktioner i parke-
ringsbremseassistenten (ubevæge-
lige objekter og trafik bag bilen)
aktiveres/deaktiveres samtidigt.
(  S. 128)
Når parkeringsbremseassistenten er
deaktiveret, lyse r PKSB OFF-indikato-
ren ( S. 111) på multi-informationsdis-
playet.
Systemet aktiveres igen ved at vælge
på multi-informationsdisplayet,
vælge og tænde for den.
Hvis systemet er deaktiveret, forbliver
det slukket, selvom tændingskontakten
sættes på ON, efte r at tændingskontak-
ten er blevet slået fra.
Hvis styringen til begrænsning af
motoreffekt eller bremsestyringen
aktiveres, lyder en summer, og der
vises en meddelelse på multi-infor-
mationsdisplayets, navigations- systemets (hvis monteret) eller på
multimediesystemets skærm for at
advare føreren.
ADVARSEL
nParkeringbremseassistentsyste-
mets begrænsninger
Stol ikke blindt på systemet, da det
kan føre til en ulykke.
Kontrollér at det omgivende område
er sikkert, mens du kører. Afhængig
af bilen og kørselsforholdene samt
vejret m.m. aktive res systemet mulig-
vis ikke.
Sensorernes og radarens registre-
ringsfunktion er begrænset. Kontrollér
at det omgivende område er sikkert,
mens du kører.
lFøreren har alene ansvaret for en
sikker kørsel. Kør altid forsigtigt, og
hold godt øje med omgivelserne.
Parkeringsbremseassistenten er
beregnet til at r educere effekten af
en kollision. I nogle situationer fun-
gerer den dog muligvis ikke.
lParkeringsbremseassistentsyste-
met er ikke beregnet til at stoppe
bilen helt. Selvom systemet har
stoppet bilen, skal du straks træde
på bremsepedalen, da bremsesty-
ringen annulleres efter ca. 2 sekun-
der.
BEMÆRK
nHvis "PKSB Unavailable" vises
på multi-informationsdisplayet,
og PKSB OFF-indikatoren blinker
Hvis denne meddelelse vises, straks
efter at tændingsk ontakten er stillet
på ON, skal du køre forsigtigt og være
opmærksom på omgivelserne. Det
kan være nødvendigt at køre i bilen i
et stykke tid, før systemet vender til-
bage til normal funktion. (Hvis syste-
met ikke vender tilbage til normal
funktion, når du har kørt et stykke tid,
skal du rengøre sensorerne og områ-
derne omkring dem på kofangerne).
Aktivering/deaktivering
af parkeringsbremse-
assistenten
Display og summer
til styring af begrænsning
af motoreffekt og bremse-
styring
OM42D20DK.book Page 416 Friday, November 27, 2020 1:56 PM

417
4
4-5. Brug af systemer til sikker og let kørsel
Kørsel
Afhængig af situationen, begrænser sty-
ringen af motoreffekt enten acceleratio-
nen eller effekten mest muligt.

Styring til begrænsning af motor-
effekt (begrænsning af accelera-
tion)
Acceleration over en vis mængde
begrænses af systemet.
Navigationssystemets (hvis monteret)
eller multimediesystemets (hvis monte-
ret) skærm: Der vises ingen advarsel
Multi-informationsdisplay: "Object Dete-
cted Acceleration Reduced"
PKSB OFF-indikator: Lyser ikke
Summer: Lyder ikke
Styring af begrænsning af motor-
effekt er aktiveret (effekt begræn-
set mest muligt)
Systemet har vurderet, at der kræves en
større bremseeffekt end normalt.
Navigationssystemets (hvis monteret)
eller multimediesystemets (hvis monte-
ret) skærm: "BREMS!"
Multi-informationsdisplay: "BREMS!"
PKSB OFF-indikator: Lyser ikke
Summer: Kort bip
Bremsestyringen er aktiv
Systemet har vurderet, at nødopbrems-
ning er nødvendig.
Navigationssystemets (hvis monteret)
eller multimediesystemets (hvis monte-
ret) skærm: "BREMS!"
Multi-informationsdisplay: "BREMS!"
PKSB OFF-indikator: Lyser ikke
Summer: Kort bip
Bilen stoppes af systemet
Bilen er stoppet via aktivering af brem-
sestyring.
Navigationssystemets (hvis monteret)
eller multimediesystemets (hvis monte-
ret) skærm: "Press Brake Pedal" Multi-informationsdisplay: "Switch to
Brake" (Hvis der ikke trædes på speede-
ren, vises "Brake").
PKSB OFF-indikator: Lyser
Summer: Kort bip
Hvis parkeringsbremseassistenten
vurderer, at der er risiko for kollision
med et registreret objekt, begræn-
ses motoreffekten, så bilens hastig-
hed ikke kan øges. (Styring af
begrænsning af motoreffekt: (Se
figur 2).
Når speederen fortsat trædes ned,
aktiveres bremserne desuden auto-
matisk, så bilens hastighed reduce-
res. (Bremsestyring: (Se figur 3).

Figur 1: Når PKSB (parkerings-
bremseassistenten) ikke er akti-
veret
Motoreffekt
Bremsekraft
Tid
 Figur 2: Når styring til begræns-
ning af motoreffekt er aktiveret
Systemoversigt
A
B
C
OM42D20DK.book Page 417 Friday, November 27, 2020 1:56 PM

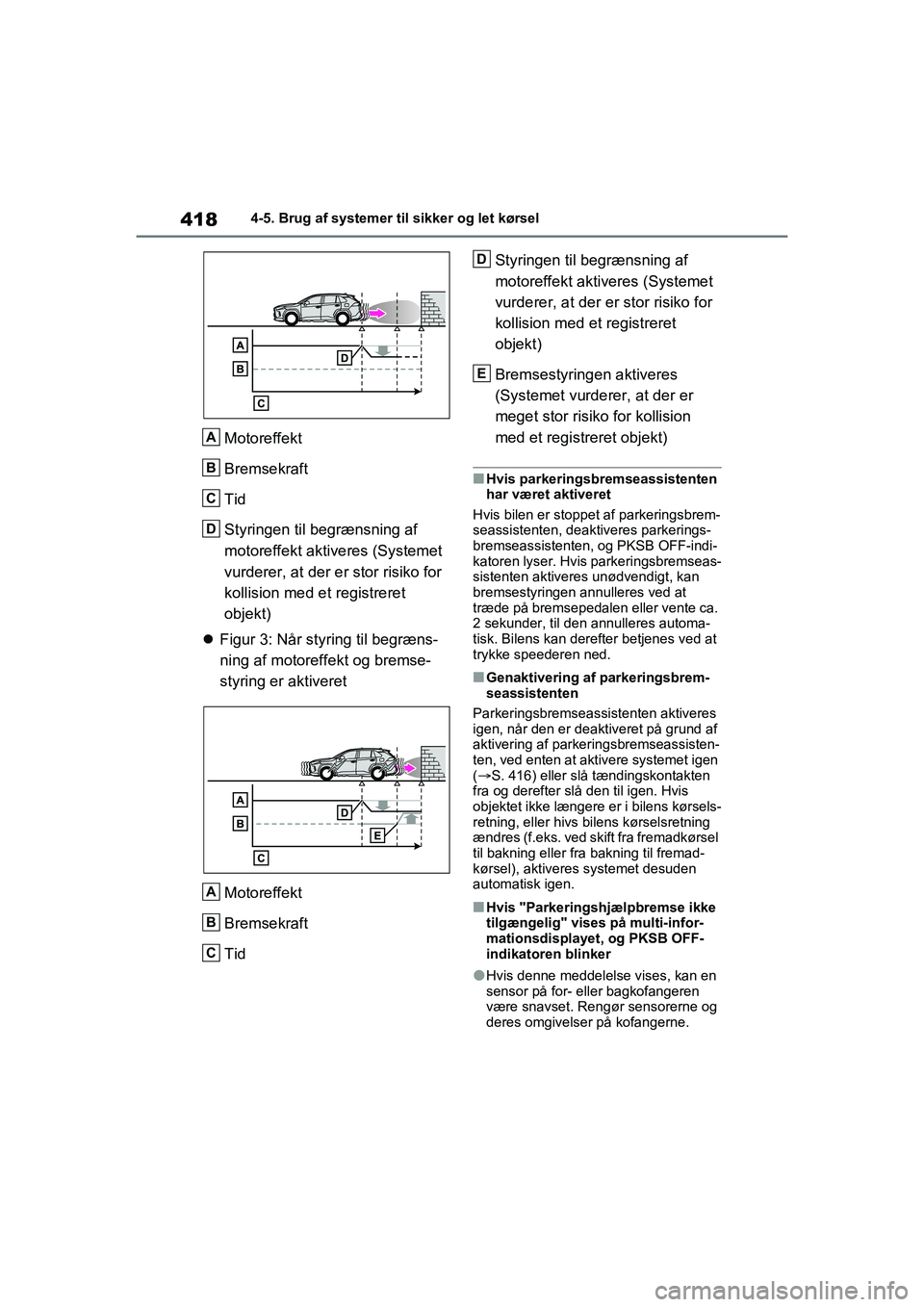

4184-5. Brug af systemer til sikker og let kørsel
Motoreffekt
Bremsekraft
Tid
Styringen til begrænsning af
motoreffekt aktiveres (Systemet
vurderer, at der er stor risiko for
kollision med et registreret
objekt)
 Figur 3: Når styring til begræns-
ning af motoreffekt og bremse-
styring er aktiveret
Motoreffekt
Bremsekraft
Tid Styringen til begrænsning af
motoreffekt aktiveres (Systemet
vurderer, at der er stor risiko for
kollision med et registreret
objekt)
Bremsestyringen aktiveres
(Systemet vurderer, at der er
meget stor risiko for kollision
med et registreret objekt)
nHvis parkeringsbremseassistenten
har været aktiveret
Hvis bilen er stoppet af parkeringsbrem-
seassistenten, deaktiveres parkerings-
bremseassistenten, og PKSB OFF-indi-
katoren lyser. Hvis parkeringsbremseas-
sistenten aktiveres unødvendigt, kan
bremsestyringen annulleres ved at
træde på bremsepedalen eller vente ca.
2 sekunder, til den annulleres automa-
tisk. Bilens kan derefter betjenes ved at
trykke speederen ned.
nGenaktivering af parkeringsbrem-
seassistenten
Parkeringsbremseassistenten aktiveres
igen, når den er deaktiveret på grund af
aktivering af parkeringsbremseassisten-
ten, ved enten at ak tivere systemet igen
(S. 416) eller slå tændingskontakten
fra og derefter slå den til igen. Hvis
objektet ikke længere er i bilens kørsels-
retning, eller hivs bilens kørselsretning
ændres (f.eks. ved skift fra fremadkørsel
til bakning eller fra bakning til fremad-
kørsel), aktivere s systemet desuden
automatisk igen.
nHvis "Parkeringshjælpbremse ikke
tilgængelig" vises på multi-infor-
mationsdisplayet, og PKSB OFF-
indikatoren blinker
lHvis denne meddelelse vises, kan en
sensor på for- eller bagkofangeren
være snavset. Rengør sensorerne og
deres omgivelser på kofangerne.
A
B
C
D
A
B
C
D
E
OM42D20DK.book Page 418 Friday, November 27, 2020 1:56 PM

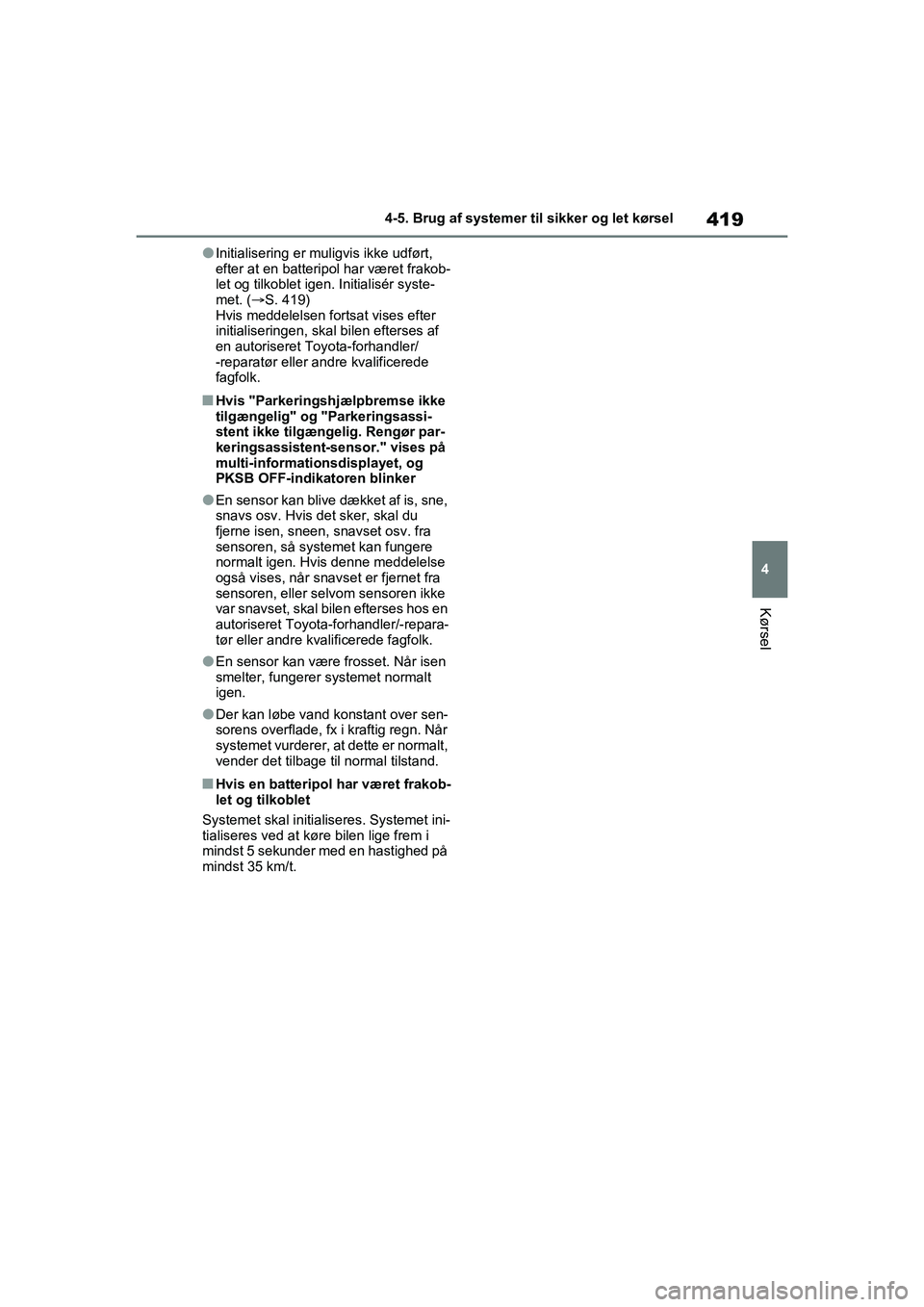

419
4
4-5. Brug af systemer til sikker og let kørsel
Kørsel
lInitialisering er muligvis ikke udført,
efter at en batteripol har været frakob-
let og tilkoblet igen. Initialisér syste-
met. (
S. 419)
Hvis meddelelsen fortsat vises efter
initialiseringen, skal bilen efterses af
en autoriseret Toyota-forhandler/
-reparatør eller andre kvalificerede
fagfolk.
nHvis "Parkeringshjælpbremse ikke
tilgængelig" og "Parkeringsassi-
stent ikke tilgængelig. Rengør par-
keringsassistent-sensor." vises på
multi-informationsdisplayet, og
PKSB OFF-indikatoren blinker
lEn sensor kan blive dækket af is, sne,
snavs osv. Hvis det sker, skal du
fjerne isen, sneen, snavset osv. fra
sensoren, så system et kan fungere
normalt igen. Hvis denne meddelelse
også vises, når snavset er fjernet fra
sensoren, eller selvom sensoren ikke
var snavset, skal bile n efterses hos en
autoriseret Toyota-forhandler/-repara-
tør eller andre kvalificerede fagfolk.
lEn sensor kan være frosset. Når isen
smelter, fungerer systemet normalt
igen.
lDer kan løbe vand konstant over sen-
sorens overflade, fx i kraftig regn. Når
systemet vurderer, at dette er normalt,
vender det tilbage til normal tilstand.
nHvis en batteripol har været frakob-
let og tilkoblet
Systemet skal initialiseres. Systemet ini-
tialiseres ved at køre bilen lige frem i
mindst 5 sekunder med en hastighed på
mindst 35 km/t.
OM42D20DK.book Page 419 Friday, November 27, 2020 1:56 PM

4204-5. Brug af systemer til sikker og let kørsel
*: Hvis monteret
Denne funktion aktiveres i situationer som de nedenstående, hvis der regi-
streres et objekt i bilens kørselsretning.
nVed kørsel med lav hastighed, hvor der ikke trædes på bremsen,
eller der trædes fo r sent på bremsen
Parkeringsbremseassistentfunktion
(ubevægelige objekter)
*
Hvis sensorerne registrerer et ubevægeligt objekt, f.eks. en mur, i
bilens kørselsretning, og systemet vurderer, at der kan ske en kolli-
sion, hvis bilen pludselig bevæger sig fremad, fordi der utilsigtet
trædes på speederen, hvis bilen kører i den utilsigtede retning på
grund af forkert gearvalg, eller ved parkering eller kørsel med lav
hastighed, aktiveres systemet for at begrænse effekten af kollisio-
nen med det registrerede objekt og reducere skaderne.
Eksempler på aktivering af funktionen
OM42D20DK.book Page 420 Friday, November 27, 2020 1:56 PM
