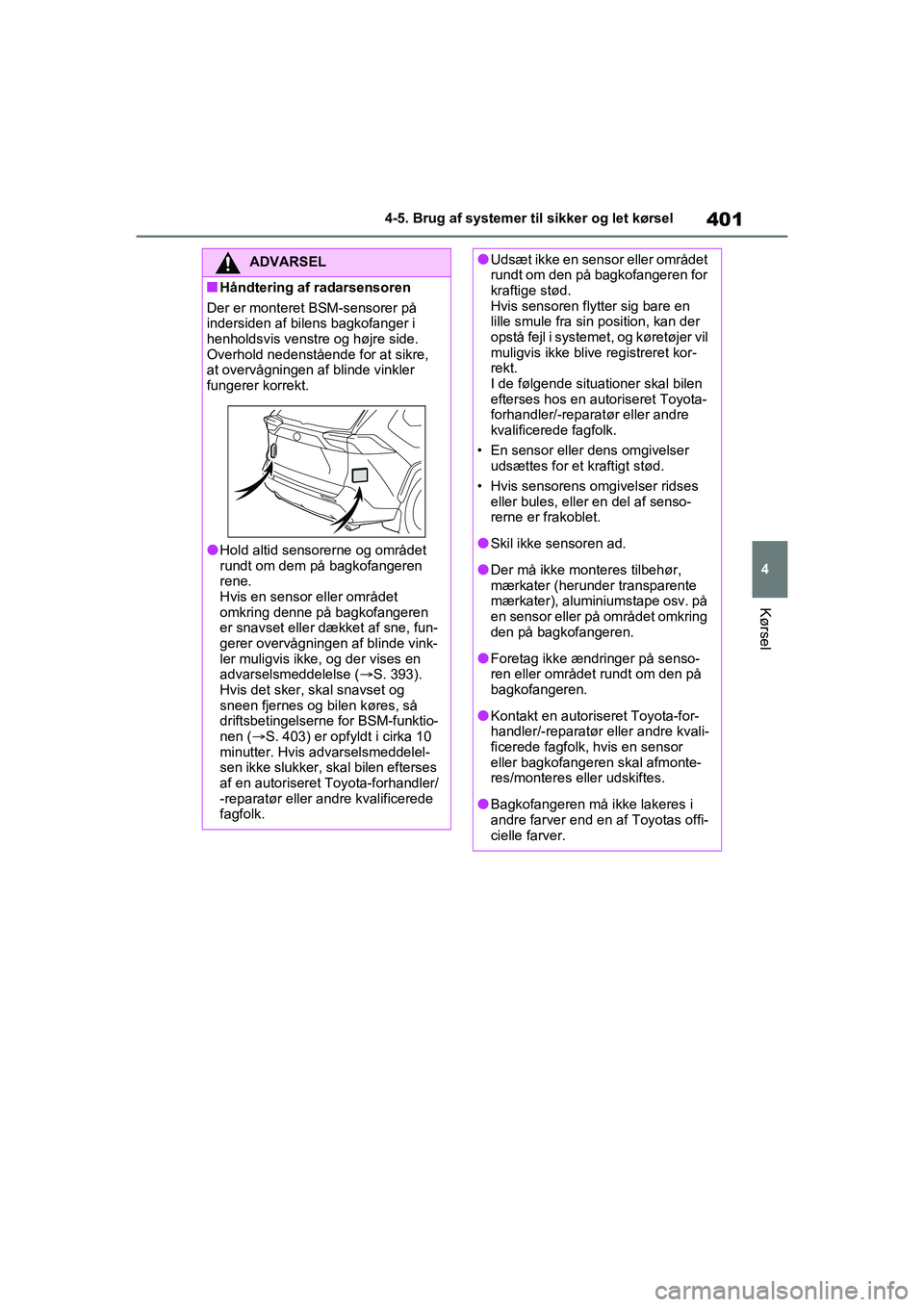

TOYOTA RAV4 2020 Brugsanvisning (in Danish)

401
4
4-5. Brug af systemer til sikker og let kørsel
Kørsel
ADVARSEL
nHåndtering af radarsensoren
Der er monteret BSM-sensorer på
indersiden af bilens bagkofanger i
henholdsvis venstre og højre side.
Overhold nedenstående for at sikre,
at overvågningen af blinde vinkler
fungerer korrekt.
lHold altid sensorerne og området
rundt om dem på bagkofangeren
rene.
Hvis en sensor eller området
omkring denne på bagkofangeren
er snavset eller dækket af sne, fun-
gerer overvågningen af blinde vink-
ler muligvis ikke, og der vises en
advarselsmeddelelse ( S. 393).
Hvis det sker, skal snavset og
sneen fjernes og bilen køres, så
driftsbetingelserne for BSM-funktio-
nen ( S. 403) er opfyldt i cirka 10
minutter. Hvis advarselsmeddelel-
sen ikke slukker, skal bilen efterses
af en autoriseret Toyota-forhandler/
-reparatør eller andre kvalificerede
fagfolk.
lUdsæt ikke en sensor eller området
rundt om den på bagkofangeren for
kraftige stød.
Hvis sensoren flytter sig bare en
lille smule fra sin position, kan der
opstå fejl i systemet, og køretøjer vil
muligvis ikke bliv e registreret kor-
rekt.
I de følgende situationer skal bilen
efterses hos en autoriseret Toyota-
forhandler/-reparatør eller andre
kvalificerede fagfolk.
• En sensor eller dens omgivelser udsættes for et kraftigt stød.
• Hvis sensorens omgivelser ridses eller bules, eller en del af senso-
rerne er frakoblet.
lSkil ikke sensoren ad.
lDer må ikke monteres tilbehør,
mærkater (herunder transparente
mærkater), aluminiumstape osv. på
en sensor eller på området omkring
den på bagkofangeren.
lForetag ikke ændringer på senso-
ren eller området rundt om den på
bagkofangeren.
lKontakt en autoriseret Toyota-for-
handler/-reparatør eller andre kvali-
ficerede fagfolk, hvis en sensor
eller bagkofangeren skal afmonte-
res/monteres eller udskiftes.
lBagkofangeren må ikke lakeres i
andre farver end en af Toyotas offi-
cielle farver.
OM42D20DK.book Page 401 Friday, November 27, 2020 1:56 PM

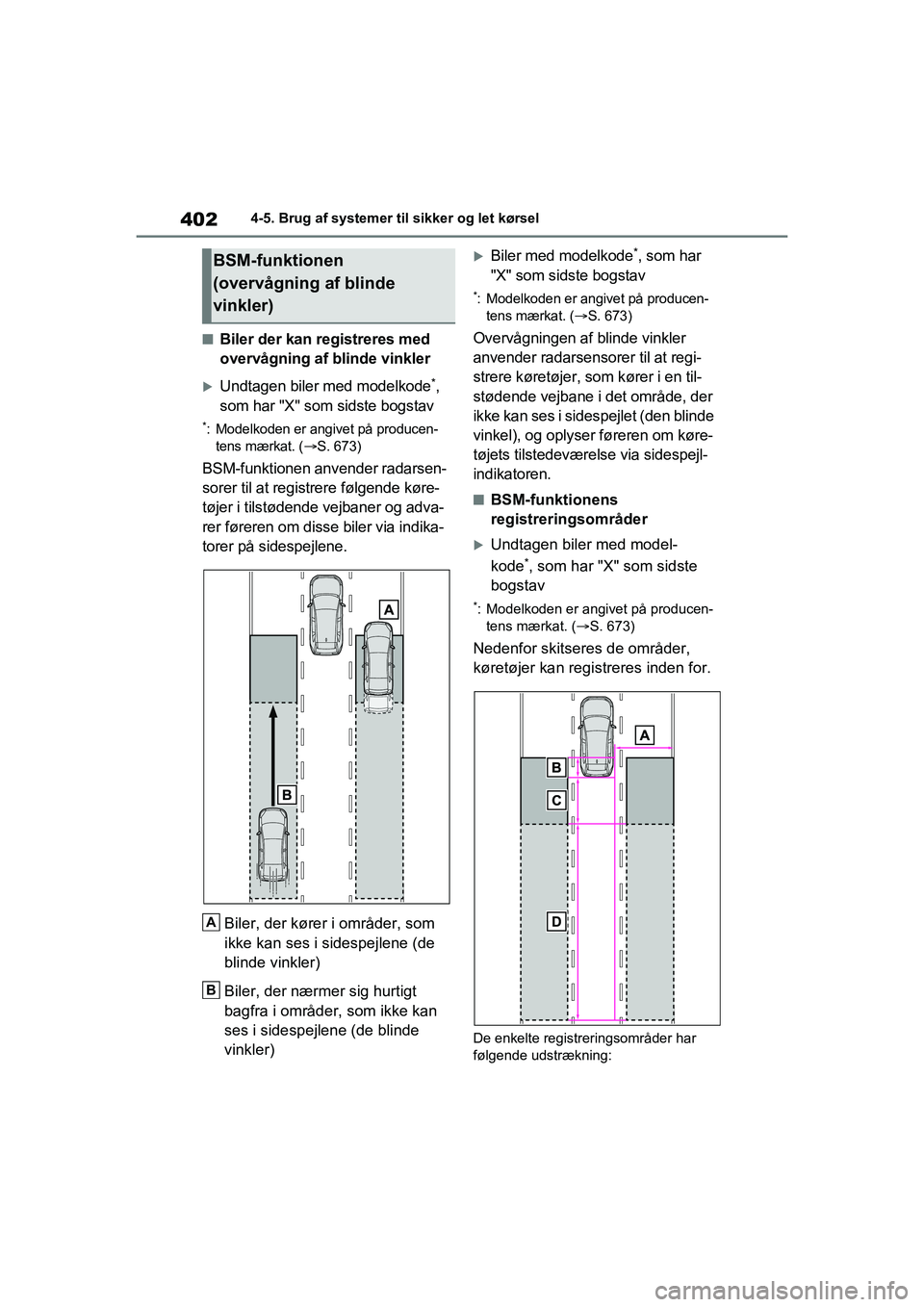

4024-5. Brug af systemer til sikker og let kørsel
nBiler der kan registreres med
overvågning af blinde vinkler
Undtagen biler med modelkode*,
som har "X" som sidste bogstav
*: Modelkoden er angivet på producen- tens mærkat. ( S. 673)
BSM-funktionen anvender radarsen-
sorer til at registrere følgende køre-
tøjer i tilstødende vejbaner og adva-
rer føreren om disse biler via indika-
torer på sidespejlene.
Biler, der kører i områder, som
ikke kan ses i sidespejlene (de
blinde vinkler)
Biler, der nærmer sig hurtigt
bagfra i områder, som ikke kan
ses i sidespejlene (de blinde
vinkler)
Biler med modelkode*, som har
"X" som sidste bogstav
*: Modelkoden er angivet på producen- tens mærkat. ( S. 673)
Overvågningen af blinde vinkler
anvender radarsensorer til at regi-
strere køretøjer, som kører i en til-
stødende vejbane i det område, der
ikke kan ses i sidespejlet (den blinde
vinkel), og oplyser føreren om køre-
tøjets tilstedeværelse via sidespejl-
indikatoren.
nBSM-funktionens
registreringsområder
Undtagen biler med model-
kode
*, som har "X" som sidste
bogstav
*: Modelkoden er angivet på producen- tens mærkat. ( S. 673)
Nedenfor skitseres de områder,
køretøjer kan registreres inden for.
De enkelte registreringsområder har
følgende udstrækning:
BSM-funktionen
(overvågning af blinde
vinkler)
A
B
OM42D20DK.book Page 402 Friday, November 27, 2020 1:56 PM

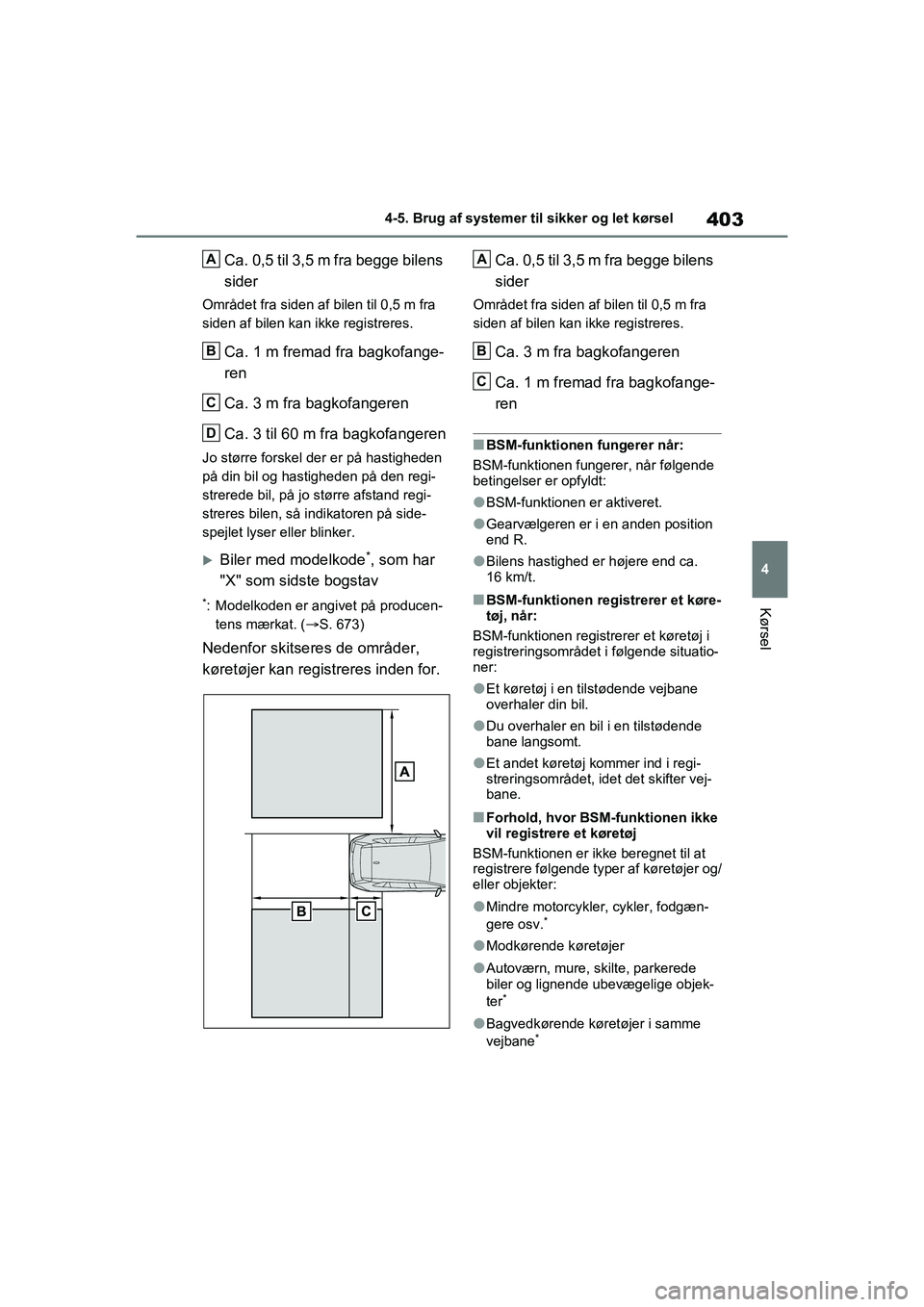

403
4
4-5. Brug af systemer til sikker og let kørsel
Kørsel
Ca. 0,5 til 3,5 m fra begge bilens
sider
Området fra siden af bilen til 0,5 m fra
siden af bilen kan ikke registreres.
Ca. 1 m fremad fra bagkofange-
ren
Ca. 3 m fra bagkofangeren
Ca. 3 til 60 m fra bagkofangeren
Jo større forskel der er på hastigheden
på din bil og hastigheden på den regi-
strerede bil, på jo større afstand regi-
streres bilen, så indikatoren på side-
spejlet lyser eller blinker.
Biler med modelkode*, som har
"X" som sidste bogstav
*: Modelkoden er angivet på producen- tens mærkat. ( S. 673)
Nedenfor skitseres de områder,
køretøjer kan registreres inden for. Ca. 0,5 til 3,5 m fra begge bilens
sider
Området fra siden af bilen til 0,5 m fra
siden af bilen kan ikke registreres.
Ca. 3 m fra bagkofangeren
Ca. 1 m fremad fra bagkofange-
ren
nBSM-funktionen fungerer når:
BSM-funktionen fungerer, når følgende
betingelser er opfyldt:
lBSM-funktionen er aktiveret.
lGearvælgeren er i en anden position
end R.
lBilens hastighed er højere end ca.
16 km/t.
nBSM-funktionen registrerer et køre-
tøj, når:
BSM-funktionen registrerer et køretøj i
registreringsområdet i følgende situatio-
ner:
lEt køretøj i en tilstødende vejbane
overhaler din bil.
lDu overhaler en bil i en tilstødende
bane langsomt.
lEt andet køretøj kommer ind i regi-
streringsområdet, idet det skifter vej-
bane.
nForhold, hvor BS M-funktionen ikke
vil registrere et køretøj
BSM-funktionen er ikke beregnet til at
registrere følgende typer af køretøjer og/
eller objekter:
lMindre motorcykler, cykler, fodgæn-
gere osv.*
lModkørende køretøjer
lAutoværn, mure, skilte, parkerede
biler og lignende ubevægelige objek-
ter
*
lBagvedkørende køretøjer i samme
vejbane*
A
B
C
D
A
B
C
OM42D20DK.book Page 403 Friday, November 27, 2020 1:56 PM

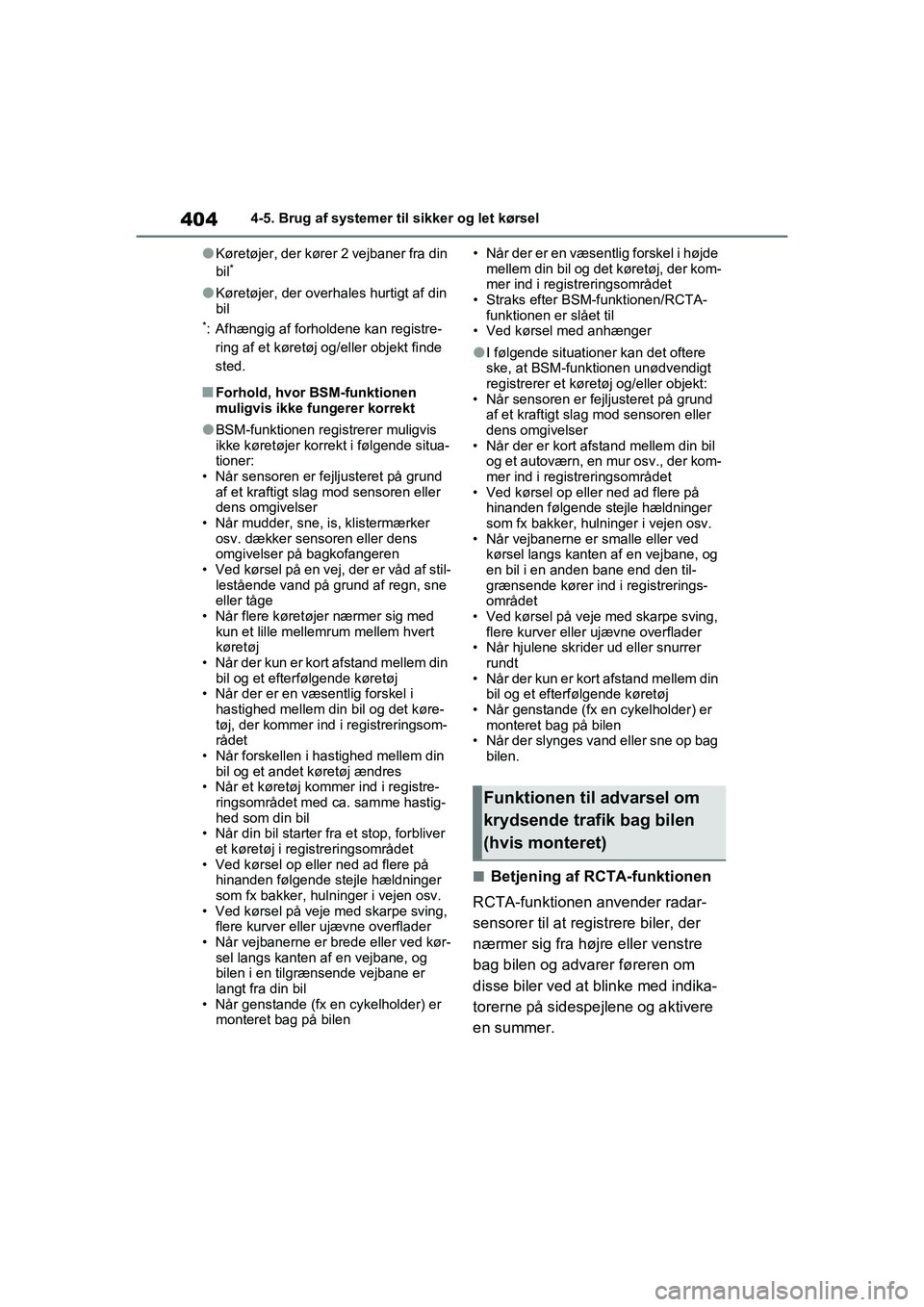

4044-5. Brug af systemer til sikker og let kørsel
lKøretøjer, der kører 2 vejbaner fra din
bil*
lKøretøjer, der overhales hurtigt af din
bil
*: Afhængig af forholdene kan registre-ring af et køretøj og/eller objekt finde
sted.
nForhold, hvor BSM-funktionen
muligvis ikke fungerer korrekt
lBSM-funktionen regi strerer muligvis
ikke køretøjer korre kt i følgende situa-
tioner:
• Når sensoren er fejljusteret på grund af et kraftigt slag mod sensoren eller
dens omgivelser
• Når mudder, sne, is, klistermærker osv. dækker sensoren eller dens
omgivelser på bagkofangeren
• Ved kørsel på en vej, der er våd af stil- lestående vand på grund af regn, sne
eller tåge
• Når flere køretøjer nærmer sig med kun et lille mellemrum mellem hvert
køretøj
• Når der kun er kort afstand mellem din bil og et efterfølgende køretøj
• Når der er en væsentlig forskel i
hastighed mellem din bil og det køre-
tøj, der kommer ind i registreringsom-
rådet
• Når forskellen i hastighed mellem din bil og et andet køretøj ændres
• Når et køretøj komm er ind i registre-
ringsområdet med ca. samme hastig-
hed som din bil
• Når din bil starter fr a et stop, forbliver
et køretøj i registreringsområdet
• Ved kørsel op eller ned ad flere på hinanden følgende stejle hældninger
som fx bakker, hulninger i vejen osv.
• Ved kørsel på veje med skarpe sving, flere kurver eller ujævne overflader
• Når vejbanerne er brede eller ved kør-
sel langs kanten af en vejbane, og
bilen i en tilgrænsende vejbane er
langt fra din bil
• Når genstande (fx en cykelholder) er monteret bag på bilen • Når der er en væsentlig forskel i højde
mellem din bil og det køretøj, der kom-
mer ind i registreringsområdet
• Straks efter BSM-funktionen/RCTA- funktionen er slået til
• Ved kørsel med anhænger
lI følgende situationer kan det oftere
ske, at BSM-funktionen unødvendigt
registrerer et køretøj og/eller objekt:
• Når sensoren er fejljusteret på grund af et kraftigt slag mod sensoren eller
dens omgivelser
• Når der er kort afstand mellem din bil og et autoværn, en mur osv., der kom-
mer ind i registreringsområdet
• Ved kørsel op eller ned ad flere på hinanden følgende stejle hældninger
som fx bakker, hulninger i vejen osv.
• Når vejbanerne er smalle eller ved kørsel langs kanten af en vejbane, og
en bil i en anden bane end den til-
grænsende kører ind i registrerings-
området
• Ved kørsel på veje med skarpe sving, flere kurver eller ujævne overflader
• Når hjulene skrider ud eller snurrer
rundt
• Når der kun er kort afstand mellem din bil og et efterfølgende køretøj
• Når genstande (fx en cykelholder) er monteret bag på bilen
• Når der slynges vand eller sne op bag
bilen.
nBetjening af RCTA-funktionen
RCTA-funktionen anvender radar-
sensorer til at registrere biler, der
nærmer sig fra højre eller venstre
bag bilen og advarer føreren om
disse biler ved at blinke med indika-
torerne på sidespejlene og aktivere
en summer.
Funktionen til advarsel om
krydsende trafik bag bilen
(hvis monteret)
OM42D20DK.book Page 404 Friday, November 27, 2020 1:56 PM

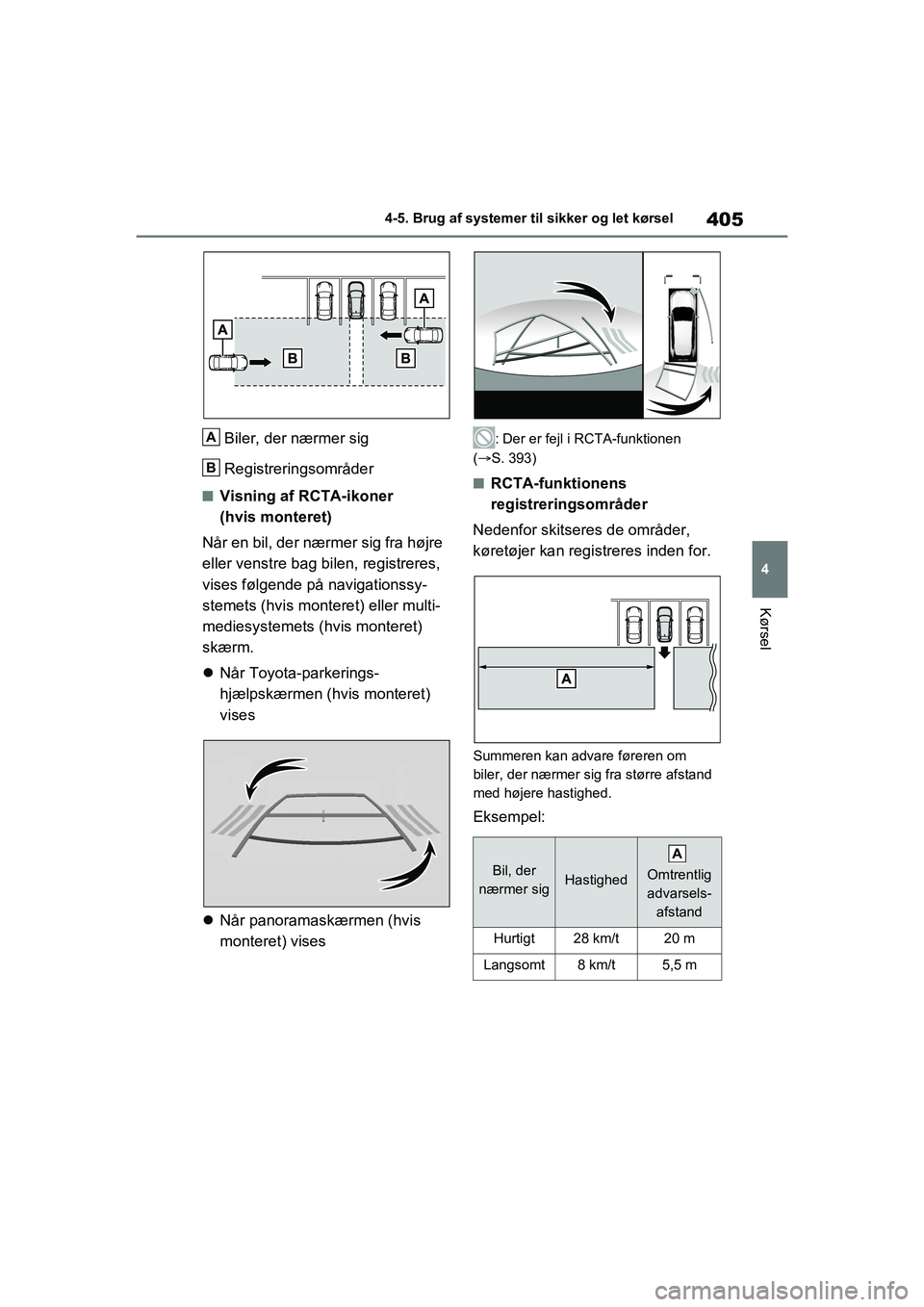

405
4
4-5. Brug af systemer til sikker og let kørsel
Kørsel
Biler, der nærmer sig
Registreringsområder
nVisning af RCTA-ikoner
(hvis monteret)
Når en bil, der nærmer sig fra højre
eller venstre bag bilen, registreres,
vises følgende på navigationssy-
stemets (hvis monteret) eller multi-
mediesystemets (hvis monteret)
skærm.
 Når Toyota-parkerings-
hjælpskærmen (hvis monteret)
vises
 Når panoramaskærmen (hvis
monteret) vises
: Der er fejl i RCTA-funktionen
(S. 393)
nRCTA-funktionens
registreringsområder
Nedenfor skitseres de områder,
køretøjer kan registreres inden for.
Summeren kan adva re føreren om
biler, der nærmer sig fra større afstand
med højere hastighed.
Eksempel:
A
B
Bil, der
nærmer sigHastighed

Omtrentlig
advarsels- afstand
Hurtigt28 km/t20 m
Langsomt8 km/t5,5 m
A
OM42D20DK.book Page 405 Friday, November 27, 2020 1:56 PM

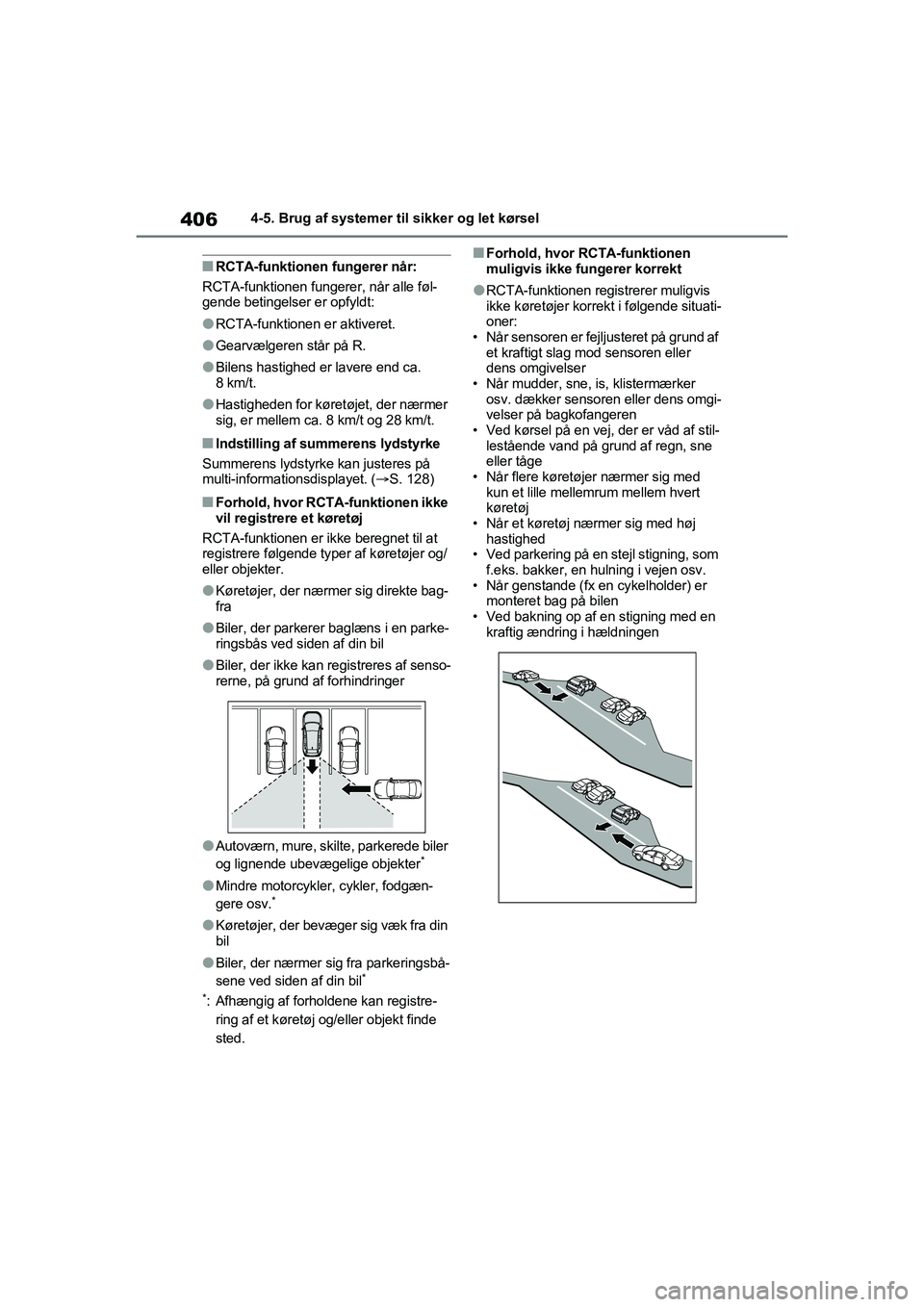

4064-5. Brug af systemer til sikker og let kørsel
nRCTA-funktionen fungerer når:
RCTA-funktionen fungerer, når alle føl-
gende betingelser er opfyldt:
lRCTA-funktionen er aktiveret.
lGearvælgeren står på R.
lBilens hastighed er lavere end ca.
8 km/t.
lHastigheden for køretøjet, der nærmer
sig, er mellem ca. 8 km/t og 28 km/t.
nIndstilling af summerens lydstyrke
Summerens lydstyrke kan justeres på
multi-informationsdisplayet. ( S. 128)
nForhold, hvor RCTA-funktionen ikke
vil registrere et køretøj
RCTA-funktionen er ikke beregnet til at
registrere følgende typer af køretøjer og/
eller objekter.
lKøretøjer, der nærmer sig direkte bag-
fra
lBiler, der parkerer baglæns i en parke-
ringsbås ved siden af din bil
lBiler, der ikke kan registreres af senso-
rerne, på grund af forhindringer
lAutoværn, mure, skilte, parkerede biler
og lignende ubevægelige objekter*
lMindre motorcykler, cykler, fodgæn-
gere osv.*
lKøretøjer, der bevæger sig væk fra din
bil
lBiler, der nærmer sig fra parkeringsbå-
sene ved siden af din bil*
*
: Afhængig af forholdene kan registre- ring af et køretøj og/eller objekt finde
sted.
nForhold, hvor RCTA-funktionen
muligvis ikke fungerer korrekt
lRCTA-funktionen registrerer muligvis
ikke køretøjer korrekt i følgende situati-
oner:
• Når sensoren er fejljusteret på grund af et kraftigt slag mod sensoren eller
dens omgivelser
• Når mudder, sne, is, klistermærker osv. dækker sensoren eller dens omgi-
velser på bagkofangeren
• Ved kørsel på en vej, der er våd af stil- lestående vand på grund af regn, sne
eller tåge
• Når flere køretøjer nærmer sig med kun et lille mellemrum mellem hvert
køretøj
• Når et køretøj nærmer sig med høj hastighed
• Ved parkering på en stejl stigning, som
f.eks. bakker, en hulning i vejen osv.
• Når genstande (fx en cykelholder) er monteret bag på bilen
• Ved bakning op af en stigning med en kraftig ændring i hældningen
OM42D20DK.book Page 406 Friday, November 27, 2020 1:56 PM

407
4
4-5. Brug af systemer til sikker og let kørsel
Kørsel
• Ved bakning ud af en parkeringsplads i
en flad vinkel
• Umiddelbart efter, at RCTA-funktionen er slået til
• Umiddelbart efter motoren er startet
med RCTA-funktionen slået til
• Ved kørsel med anhænger
• Når sensorerne ikke kan registrere et køretøj på grund af forhindringer
lI følgende situationer kan det oftere
ske, at RCTA-funktionen unødvendigt
registrerer et køretøj og/eller objekt:
• Når et køretøj kører forbi på siden af
din bil
• Når parkeringspladsen vender ud mod en gade, og der kører biler på gaden
• Når der er kort afstand mellem din bil og metalgenstande som autoværn,
mure, skilte eller parkerede biler, som
kan reflektere elektriske bølger mod
bilen
• Når genstande (fx en cykelholder) er
monteret bag på bilen
*: Hvis monteret
nSensorernes placering og type
Hjørnesensorer for
(hvis monteret)
Midtersensorer for
(hvis monteret)
Sensorer på bageste hjørner
Midtersensorer bag
Toyota
parkeringshjælpsensor
*
Afstanden fra din bil til objek-
ter som f.eks. en mur ved
parallelparkerin g eller kørsel
ind i en garage måles af senso-
rerne og kommunikeres via
navigationssystemets eller
multi-informationsdisplayets
skærm og en summer. Kontrol-
lér altid de nærmeste omgivel-
ser, når du bruger dette
system.
Systemets dele
A
B
C
D
OM42D20DK.book Page 407 Friday, November 27, 2020 1:56 PM

4084-5. Brug af systemer til sikker og let kørsel
nSkærm
(multi-informationsdisplay)
Når sensoren registrerer et objekt,
f.eks. en mur, vises der en grafik på
multi-informationsdisplayet afhæn-
gig af objektets position og afstan-
den til det.
Registrering fra hjørnesensor
foran (hvis monteret)
Registrering fra midtersensor
foran (hvis monteret)
*1
Registrering fra hjørnesensor
bag
*2
Registrering fra midtersensor
bag
*2
*1: Vises, når gearvælgeren er i en køre- stilling.
*2: Vises, når gearvælgeren står på R
nSkærm
(audiosystemets skærm)
Når sensorerne registrerer et objekt,
f.eks. en mur, vises der en grafik i
navigationssystemet (hvis monte-
ret) eller multi-informationsdisplayet
(hvis monteret) af hængig af objek-
tets position og afstanden til det.
 Når Toyota-parkeringshjælpskær-
men (hvis monteret) vises
Der vises et forenklet billede i øverste
hjørne af skærmen, når systemet regi-
strerer en forhindring.
Når panoramaskærmen (hvis
monteret) vises
Panoramavisning*
Der vises en grafik, når panoramaskær-
men vises.
*: Der vises et forenklet billede i øverste
hjørne af skærmen, når systemet regi-
strerer en forhindring under forstørret
visning.
Undtagen panoramavisning
A
B
C
D
OM42D20DK.book Page 408 Friday, November 27, 2020 1:56 PM

409
4
4-5. Brug af systemer til sikker og let kørsel
Kørsel
Der vises et forenklet billede i øverste
hjørne af skærmen, når systemet regi-
strerer en forhindring.
Toyota-parkeringshjælpsensoren
kan aktiveres/deaktiveres på skær-
men på multi-informationsdis-
playet. ( S. 128)
Når Toyota-parkeringshjælpsensoren er
deaktiveret, lyser indikatoren for Toyota-
parkeringshjælpsensor OFF ( S. 111)
på multi-informationsdisplayet.
Systemet aktiveres igen ved at vælge
på multi-informationsdisplayet,
vælge og tænde for den.
Hvis systemet er deaktiveret, forbliver
det slukket, selvom tændingskontakten
sættes på ON, efter at tændingskontak-
ten er blevet slået fra.
Slå Toyota-parkerings-
hjælpsensoren til/fra
ADVARSEL
nSikkerhedsforanstaltninger for Toyota-parkeringshjælpsensor
Følg nedenstående sikkerhedsforan-
staltninger.
Undladelse heraf kan medføre, at bilen
ikke kan køres sikkert, og forårsage en
ulykke.
lBrug ikke sensorerne, hvis bilens
hastighed er højere end 10 km/t.
lSensorernes registreringsområder
og reaktionstider er begrænsede. Af
hensyn til sikkerheden skal du kon-
trollere områderne omkring bilen
(særligt siderne af bilen), når du kører
frem eller bakker, og ved hjælp af
bremsen holde en lav, kontrolleret
hastighed.
lDer må ikke monteres tilbehør i nær-
heden af kofangerne, da disse områ-
der er inden for sensorernes registre-
ringsområde.
lHvis området lige under kofangerne
ikke registreres.
Tynde pæle eller genstande i lavere
højde end sensoren vil muligvis ikke
blive registreret, når bilen nærmer sig
dem, selvom de allerede er blevet
registreret én gang.
nHvornår skal funktionen deaktive-
res?
I følgende situationer skal funktionen
deaktiveres, da den kan blive aktiveret,
også når der ikke er risiko for en kolli-
sion.
lBilen er udstyret med kommerciel
radioantenne, trådløs antenne eller
tågelygter.
lHvis for- eller bagkofangeren eller
sensoren får et hårdt stød.
lHvis du har monteret affjedring, der
ikke er en original Toyota-affjedring,
(sænket undervogn osv.).
lDer er monteret bugseringsøjer.
lDer er monteret en bagbelyst num-
merplade.
nVed brug af Toyota-parkerings-
hjælpsensoren
I følgende situationer vil systemet
muligvis ikke fungere korrekt på grund
af en sensorfejl osv. Få bilen efterset af
en autoriseret Toyota-forhandler/-repa-
ratør eller andre kvalificerede fagfolk.
lDisplayet for Toyota-parkerings-
hjælpsensoren blinker eller vises fast,
og der lyder et bip, når der ikke regi-
streres nogen objekter.
lHvis området omkring en sensor kol-
liderer med noget eller udsættes for
et kraftigt stød.
OM42D20DK.book Page 409 Friday, November 27, 2020 1:56 PM

4104-5. Brug af systemer til sikker og let kørsel
nSystemet kan benyttes, når
lTændingskontakten står på ON.
lFunktionen Toyota-parkeringshjælp-
sensor er slået til.
lBilens hastighed er lavere end ca.
10 km/t.
lGearvælgeren står i en anden stilling
end P.
nHvis "Parkeringsassistent ikke til-
gængelig. Rengør parkeringsassi-
stent-sensor" vises på multi-infor-
mationsdisplayet
En sensor kan blive dækket af is, sne,
snavs osv. Fjern isen, sneen, snavset osv.
fra sensoren, så systemet kan fungere
normalt igen.
Der kan dannes is på sensoren ved lave
temperaturer, og der vises en advar-
selsmeddelelse om, at sensoren ikke kan
registrere objekter. Nå r isen smelter, fun-
gerer systemet normalt igen. Hvis der vises en advarselsmeddelelse,
selvom sensoren er ren, kan der være en
fejl i sensoren. Få bilen efterset hos en
autoriseret Toyota-forhandler/-reparatør
eller andre kvalifi
cerede fagfolk.
nHvis "Parkeringsassistent ikke til-
gængelig" vises på multi-informati-
onsdisplayet (biler med PKSB)
lDer kan løbe vand konstant over senso-
rens overflade, fx i kraftig regn. Når
systemet vurderer, at dette er normalt,
vender det tilbage til normal tilstand.
lInitialisering er muligvis ikke udført, efter
at en batteripol har været frakoblet og
tilkoblet igen. In itialisér systemet.
(  S. 410)
Hvis meddelelsen fortsat vises efter ini-
tialiseringen, skal bilen efterses af en
autoriseret Toyota-f orhandler/-repara-
tør eller andre kvalificerede fagfolk.
nHvis en batteripol har været frakoblet
og tilkoblet (biler med PKSB)
Systemet skal initialiseres. Systemet initi-
aliseres ved at køre bilen lige frem i
mindst 5 sekunder med en hastighed på
mindst 35 km/t.
nInformationer fra sensorer
lSensorens registreringsområder er
begrænset til områderne omkring bilens
for- og bagkofanger.
lUnder brug kan følgende situationer
opstå.
• Afhængig af objektets form og andre
faktorer kan registreringsafstanden
afkortes eller registrering være umulig.
• Der er en lille forsinkelse mellem regi-
streringen og visningen af ubevægelige
objekter (der lyder en advarselssum-
mer). Selv ved lave hastigheder er der
mulighed for, at objektet kommer inden
for 30 cm afstand, før det vises på dis-
playet, og advarselssummeren lyder.
• Det kan være svært at høre summeren
på grund af audiosystemets lydstyrke
eller luftstøj fra airconditionsystemet.
• Det kan være svært at høre lyden fra
systemet på grund af summere fra
andre systemer.
ADVARSEL
lHvis kofangeren eller kølergrillen kol-
liderer med noget.
lHvis displayet blinker eller vises fast,
og der ikke lyder en summer, undta-
gen når lydløs funktion er slået til.
nVed bilvask
Udsæt ikke sensorerne for store kaska-
der af vand eller damp.
Der er risiko for, at sensorerne ikke vir-
ker korrekt.
lVed brug af højtryksrenser til bilvask
må der ikke sprøjtes vand direkte på
sensorerne, da dette kan beskadige
sensorerne.
lVed brug af damp til bilvask må dam-
pen ikke rettes mod steder tæt på
sensorerne, da dette kan beskadige
sensorerne.
OM42D20DK.book Page 410 Friday, November 27, 2020 1:56 PM
