TOYOTA RAV4 2020 Brugsanvisning (in Danish)

591
7

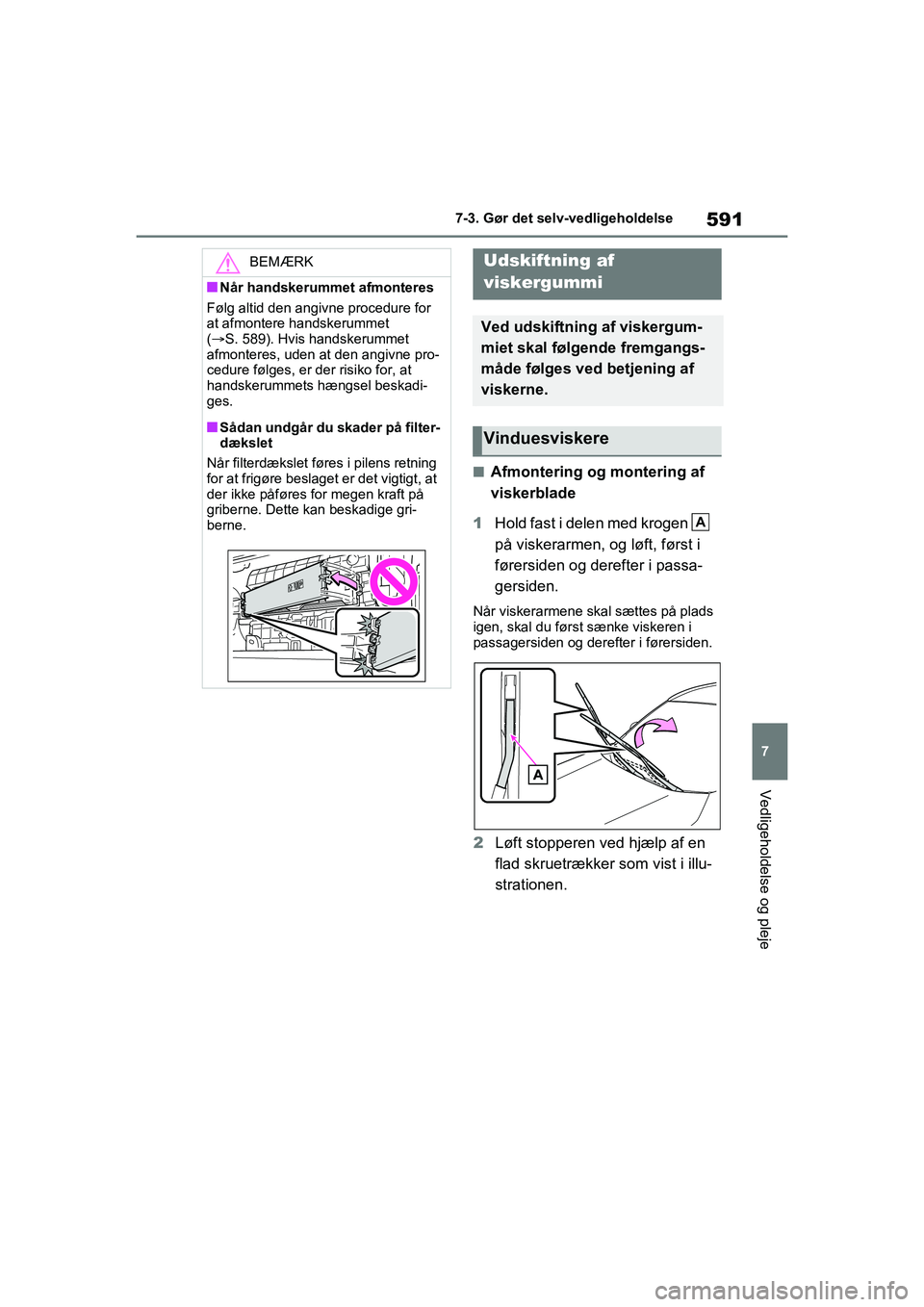

7-3. Gør det selv-vedligeholdelse
Vedligeholdelse og pleje
nAfmontering og montering af
viskerblade
1 Hold fast i delen med krogen
på viskerarmen, og løft, først i
førersiden og derefter i passa-
gersiden.
Når viskerarmene skal sættes på plads
igen, skal du først sænke viskeren i
passagersiden og derefter i førersiden.
2Løft stopperen ved hjælp af en
flad skruetrækker som vist i illu-
strationen.
BEMÆRK
nNår handskerummet afmonteres
Følg altid den angivne procedure for
at afmontere handskerummet
( S. 589). Hvis handskerummet
afmonteres, uden at den angivne pro-
cedure følges, er der risiko for, at
handskerummets hængsel beskadi-
ges.
nSådan undgår du skader på filter-
dækslet
Når filterdækslet føres i pilens retning
for at frigøre beslaget er det vigtigt, at
der ikke påføres for megen kraft på
griberne. Dette kan beskadige gri-
berne.
Udskiftning af
viskergummi
Ved udskiftning af viskergum-
miet skal følgende fremgangs-
måde følges ved betjening af
viskerne.
Vinduesviskere
A
OM42D20DK.book Page 591 Friday, November 27, 2020 1:56 PM

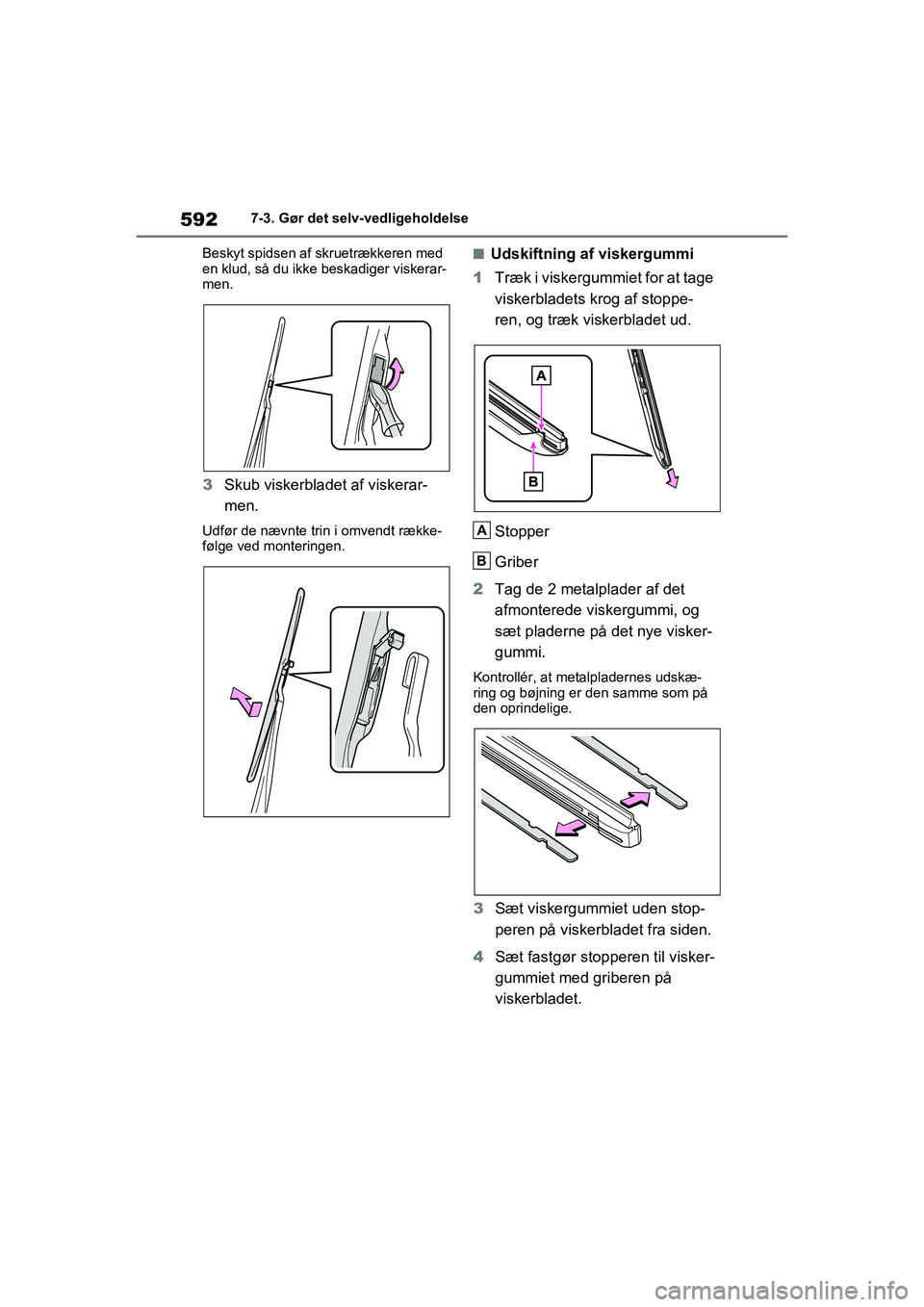

5927-3. Gør det selv-vedligeholdelse
Beskyt spidsen af skruetrækkeren med
en klud, så du ikke beskadiger viskerar-
men.
3 Skub viskerbladet af viskerar-
men.
Udfør de nævnte trin i omvendt række-
følge ved monteringen.
nUdskiftning af viskergummi
1 Træk i viskergummiet for at tage
viskerbladets krog af stoppe-
ren, og træk viskerbladet ud.
Stopper
Griber
2 Tag de 2 metalplader af det
afmonterede viskergummi, og
sæt pladerne på det nye visker-
gummi.
Kontrollér, at metalpladernes udskæ-
ring og bøjning er den samme som på
den oprindelige.
3Sæt viskergummiet uden stop-
peren på viskerbladet fra siden.
4 Sæt fastgør stopperen til visker-
gummiet med griberen på
viskerbladet.
A
B
OM42D20DK.book Page 592 Friday, November 27, 2020 1:56 PM

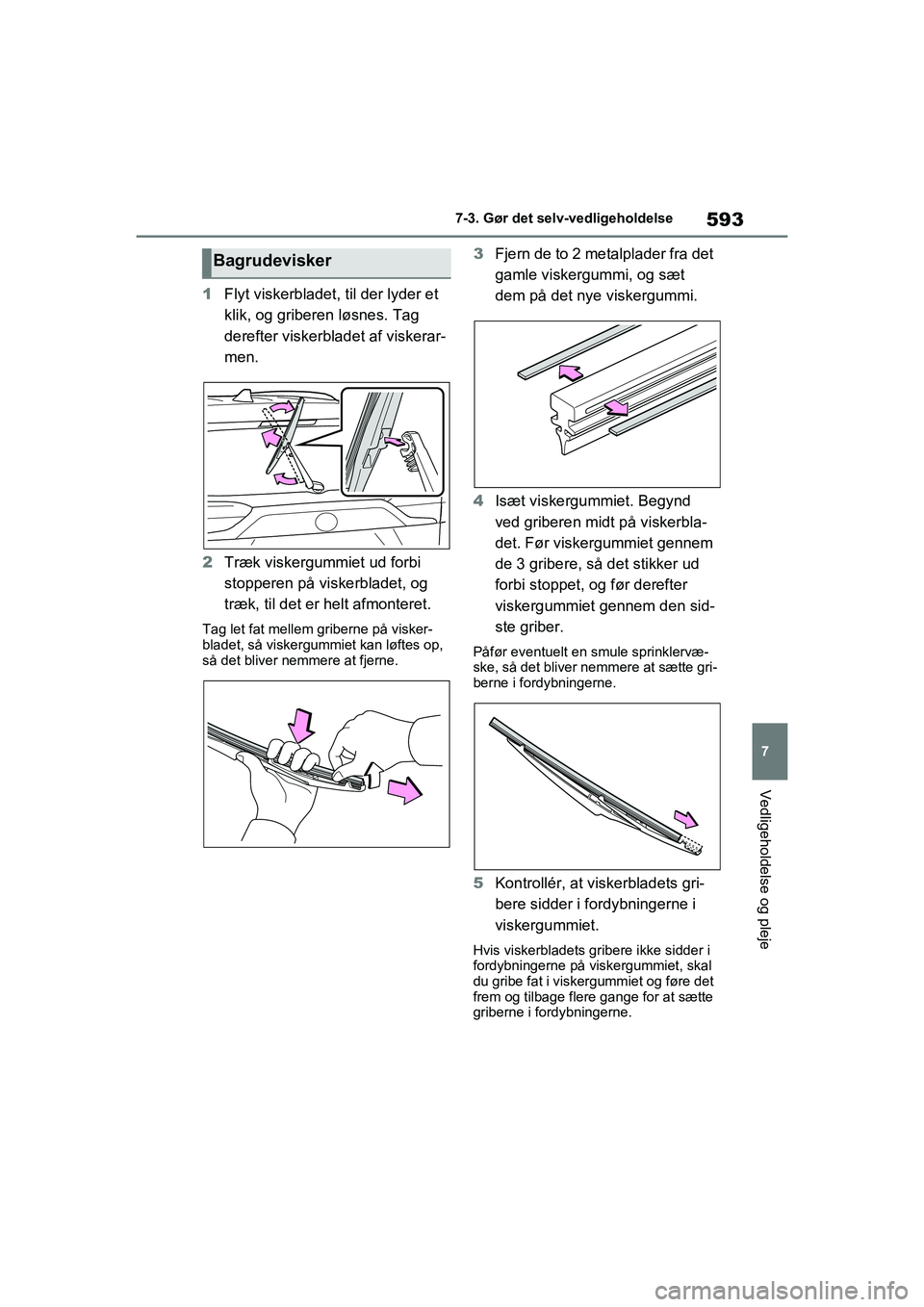

593
7
7-3. Gør det selv-vedligeholdelse
Vedligeholdelse og pleje
1
Flyt viskerbladet, til der lyder et
klik, og griberen løsnes. Tag
derefter viskerbladet af viskerar-
men.
2 Træk viskergummiet ud forbi
stopperen på viskerbladet, og
træk, til det er helt afmonteret.
Tag let fat mellem griberne på visker-
bladet, så viskergum miet kan løftes op,
så det bliver nemmere at fjerne.
3 Fjern de to 2 metalplader fra det
gamle viskergummi, og sæt
dem på det nye viskergummi.
4 Isæt viskergummiet. Begynd
ved griberen midt på viskerbla-
det. Før viskergummiet gennem
de 3 gribere, så det stikker ud
forbi stoppet, og før derefter
viskergummiet gennem den sid-
ste griber.
Påfør eventuelt en smule sprinklervæ-
ske, så det bliver nemmere at sætte gri-
berne i fordybningerne.
5Kontrollér, at viskerbladets gri-
bere sidder i fordybningerne i
viskergummiet.
Hvis viskerbladets gribere ikke sidder i
fordybningerne på viskergummiet, skal
du gribe fat i viskergummiet og føre det
frem og tilbage flere gange for at sætte
griberne i fordybningerne.
Bagrudevisker
OM42D20DK.book Page 593 Friday, November 27, 2020 1:56 PM

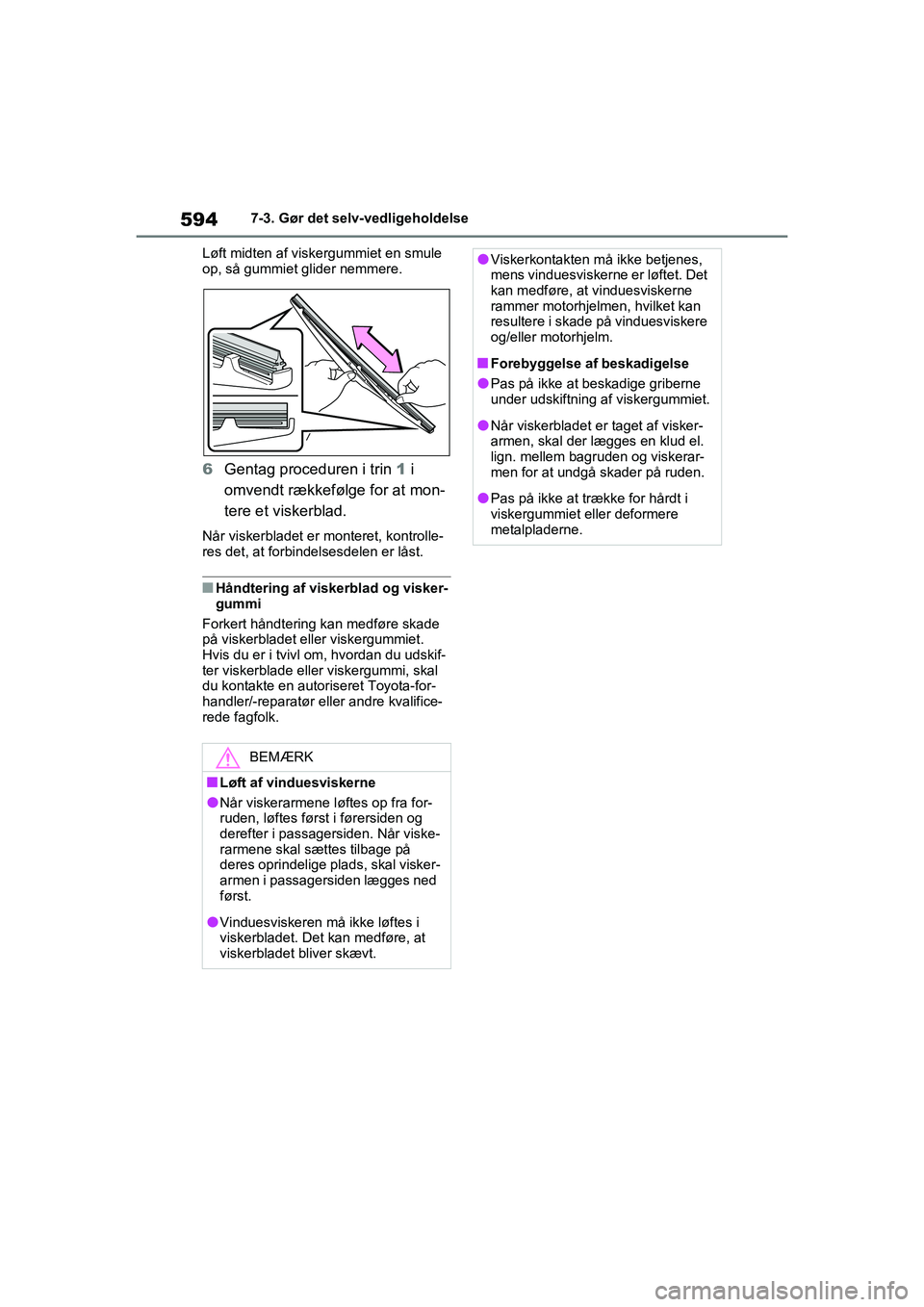

5947-3. Gør det selv-vedligeholdelse
Løft midten af viskergummiet en smule
op, så gummiet glider nemmere.
6 Gentag proceduren i trin 1 i
omvendt rækkefølge for at mon-
tere et viskerblad.
Når viskerbladet er monteret, kontrolle-
res det, at forbindelsesdelen er låst.
nHåndtering af viskerblad og visker-
gummi
Forkert håndtering kan medføre skade
på viskerbladet eller viskergummiet.
Hvis du er i tvivl om, hvordan du udskif-
ter viskerblade eller viskergummi, skal
du kontakte en autoriseret Toyota-for-
handler/-reparatør eller andre kvalifice-
rede fagfolk.
BEMÆRK
nLøft af vinduesviskerne
lNår viskerarmene løftes op fra for-
ruden, løftes først i førersiden og
derefter i passagersiden. Når viske-
rarmene skal sættes tilbage på
deres oprindelige plads, skal visker-
armen i passagersiden lægges ned
først.
lVinduesviskeren må ikke løftes i
viskerbladet. Det kan medføre, at
viskerbladet bliver skævt.
lViskerkontakten må ikke betjenes,
mens vinduesviskerne er løftet. Det
kan medføre, at vinduesviskerne
rammer motorhjelmen, hvilket kan
resultere i skade på vinduesviskere
og/eller motorhjelm.
nForebyggelse af beskadigelse
lPas på ikke at beskadige griberne
under udskiftning af viskergummiet.
lNår viskerbladet er taget af visker-
armen, skal der lægges en klud el.
lign. mellem bagruden og viskerar-
men for at undgå skader på ruden.
lPas på ikke at trække for hårdt i
viskergummiet eller deformere
metalpladerne.
OM42D20DK.book Page 594 Friday, November 27, 2020 1:56 PM

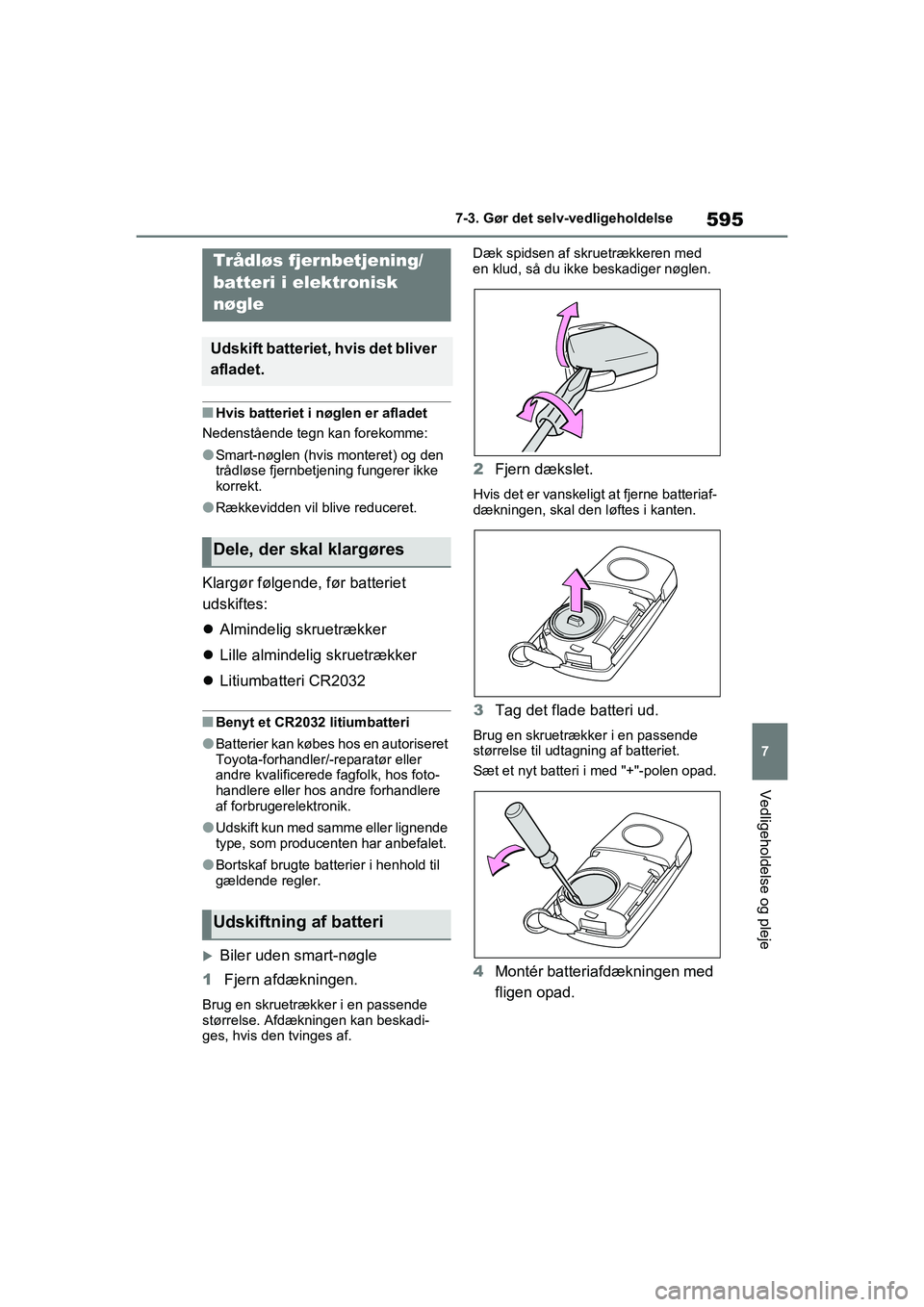

595
7
7-3. Gør det selv-vedligeholdelse
Vedligeholdelse og pleje
nHvis batteriet i nøglen er afladet
Nedenstående tegn kan forekomme:
lSmart-nøglen (hvis monteret) og den
trådløse fjernbetjening fungerer ikke
korrekt.
lRækkevidden vil blive reduceret.
Klargør følgende, før batteriet
udskiftes:
 Almindelig skruetrækker
 Lille almindelig skruetrækker
 Litiumbatteri CR2032
nBenyt et CR2032 litiumbatteri
lBatterier kan købes hos en autoriseret
Toyota-forhandler/-reparatør eller
andre kvalificerede fagfolk, hos foto-
handlere eller hos andre forhandlere
af forbrugerelektronik.
lUdskift kun med samme eller lignende
type, som producenten har anbefalet.
lBortskaf brugte batterier i henhold til
gældende regler.
Biler uden smart-nøgle
1 Fjern afdækningen.
Brug en skruetrækker i en passende
størrelse. Afdækningen kan beskadi-
ges, hvis den tvinges af. Dæk spidsen af skr
uetrækkeren med
en klud, så du ikke beskadiger nøglen.
2 Fjern dækslet.
Hvis det er vanskeligt at fjerne batteriaf-
dækningen, skal den løftes i kanten.
3Tag det flade batteri ud.
Brug en skruetrækker i en passende
størrelse til udtagning af batteriet.
Sæt et nyt batteri i med "+"-polen opad.
4Montér batteriafdækningen med
fligen opad.
Trådløs fjernbetjening/
batteri i elektronisk
nøgle
Udskift batteriet, hvis det bliver
afladet.
Dele, der skal klargøres
Udskiftning af batteri
OM42D20DK.book Page 595 Friday, November 27, 2020 1:56 PM

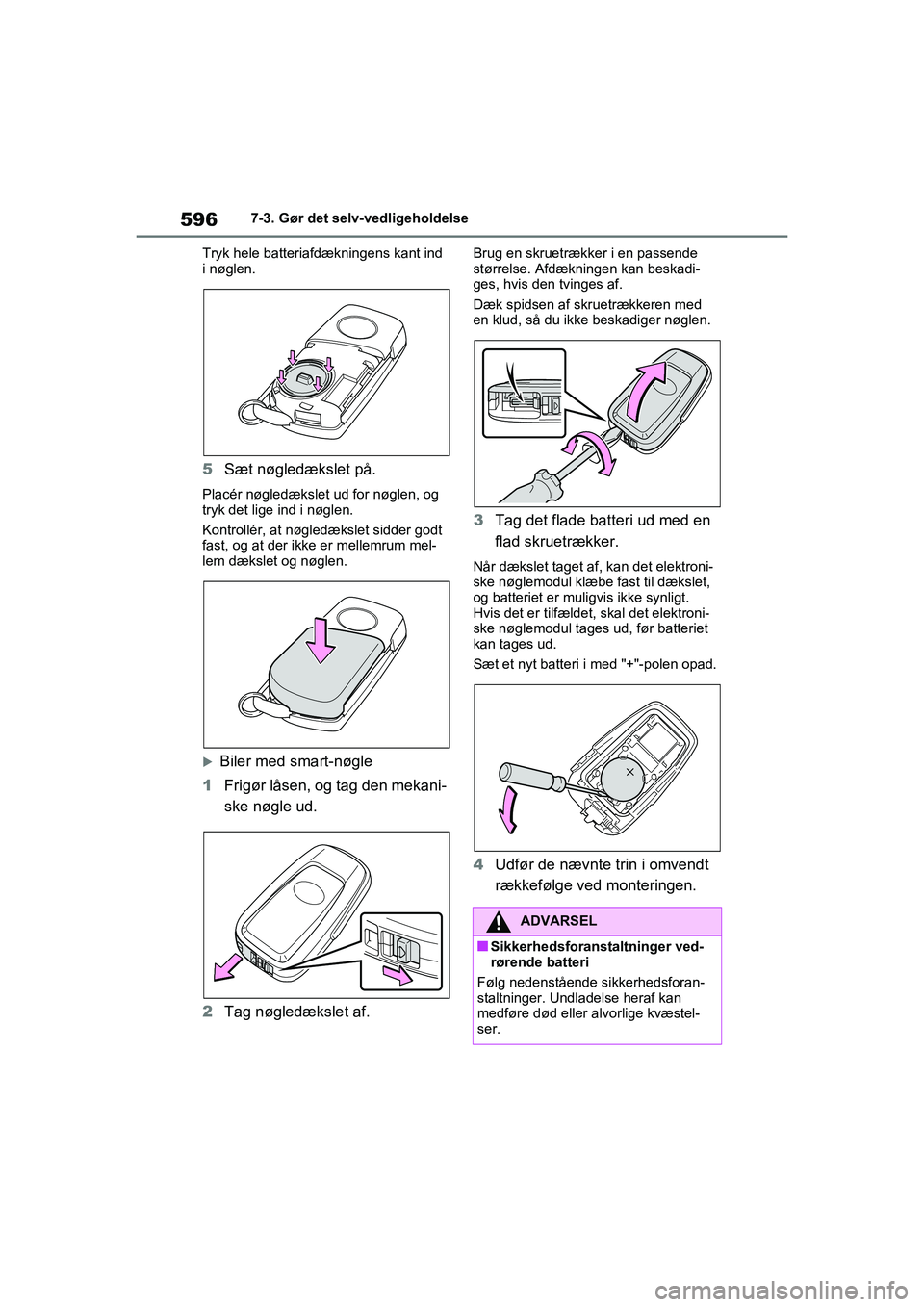

5967-3. Gør det selv-vedligeholdelse
Tryk hele batteriafdækningens kant ind
i nøglen.
5 Sæt nøgledækslet på.
Placér nøgledækslet ud for nøglen, og
tryk det lige ind i nøglen.
Kontrollér, at nøgledækslet sidder godt
fast, og at der ikke er mellemrum mel-
lem dækslet og nøglen.
Biler med smart-nøgle
1 Frigør låsen, og tag den mekani-
ske nøgle ud.
2 Tag nøgledækslet af.
Brug en skruetrækker i en passende
størrelse. Afdækn ingen kan beskadi-
ges, hvis den tvinges af.
Dæk spidsen af skr uetrækkeren med
en klud, så du ikke beskadiger nøglen.
3 Tag det flade batteri ud med en
flad skruetrækker.
Når dækslet taget af, kan det elektroni-
ske nøglemodul klæbe fast til dækslet,
og batteriet er muligvis ikke synligt.
Hvis det er tilfældet, skal det elektroni-
ske nøglemodul tages ud, før batteriet
kan tages ud.
Sæt et nyt batteri i med "+"-polen opad.
4Udfør de nævnte trin i omvendt
rækkefølge ved monteringen.
ADVARSEL
nSikkerhedsforanstaltninger ved-
rørende batteri
Følg nedenstående sikkerhedsforan-
staltninger. Undladelse heraf kan
medføre død eller alvorlige kvæstel-
ser.
OM42D20DK.book Page 596 Friday, November 27, 2020 1:56 PM

597
7
7-3. Gør det selv-vedligeholdelse
Vedligeholdelse og pleje
ADVARSEL
lBatteriet må ikke sluges. Det kan
give kemiske forbrændinger.
lDen elektroniske nøgle anvender et
knapcellebatteri. Hvis batteriet slu-
ges, kan det forårsage alvorlige
kemiske forbrændinger på blot 2
timer med død eller alvorlig person-
skade til følge.
lNye og brugte batterier skal opbe-
vares utilgængeligt for børn.
lHvis dækslet ikke kan lukkes helt,
må den elektroniske nøgle ikke bru-
ges, og nøglen skal opbevares util-
gængeligt for børn. Kontakt derefter
en autoriseret Toyota-forhandler/-
reparatør eller andre kvalificerede
fagfolk.
lHvis du ved et uheld kommer til at
sluge et batteri eller på anden måde
får det ind i kroppen, skal du straks
søge læge.
nGør følgende for at undgå at bat-
teriet eksploderer, eller at der
siver brændbar væske eller gas
ud af det
lErstat batteriet med
et nyt batteri af
samme type. Hvis der anvendes et
batteri af en forkert type, kan det
eksplodere.
lBatterier må ikke udsættes for
meget lavt tryk på grund af stor
højde eller ekstremt høje tempera-
turer.
lBatterier må ikke brændes, knæk-
kes eller skæres op.
nCertificering af batteri til den
elektroniske nøgle
ADVARSEL
DER ER FARE FOR EKSPLOSION,
HVIS DER ANVENDES ET BATTERI
AF FORKERT TYPE.
BORTSKAF BRUGTE BATTERIER I
HENHOLD TIL FORSKRIFTERNE
BEMÆRK
nVed udskiftning af batteri
Følg nedenstående sikkerhedsforan-
staltninger for at undgå ulykker:
lSørg for at have tørre hænder.
Fugt kan få batteriet til at ruste.
lUndlad at berøre eller flytte andre
komponenter i fjernbetjeningen.
lUndlad at bøje batteripolerne.
OM42D20DK.book Page 597 Friday, November 27, 2020 1:56 PM

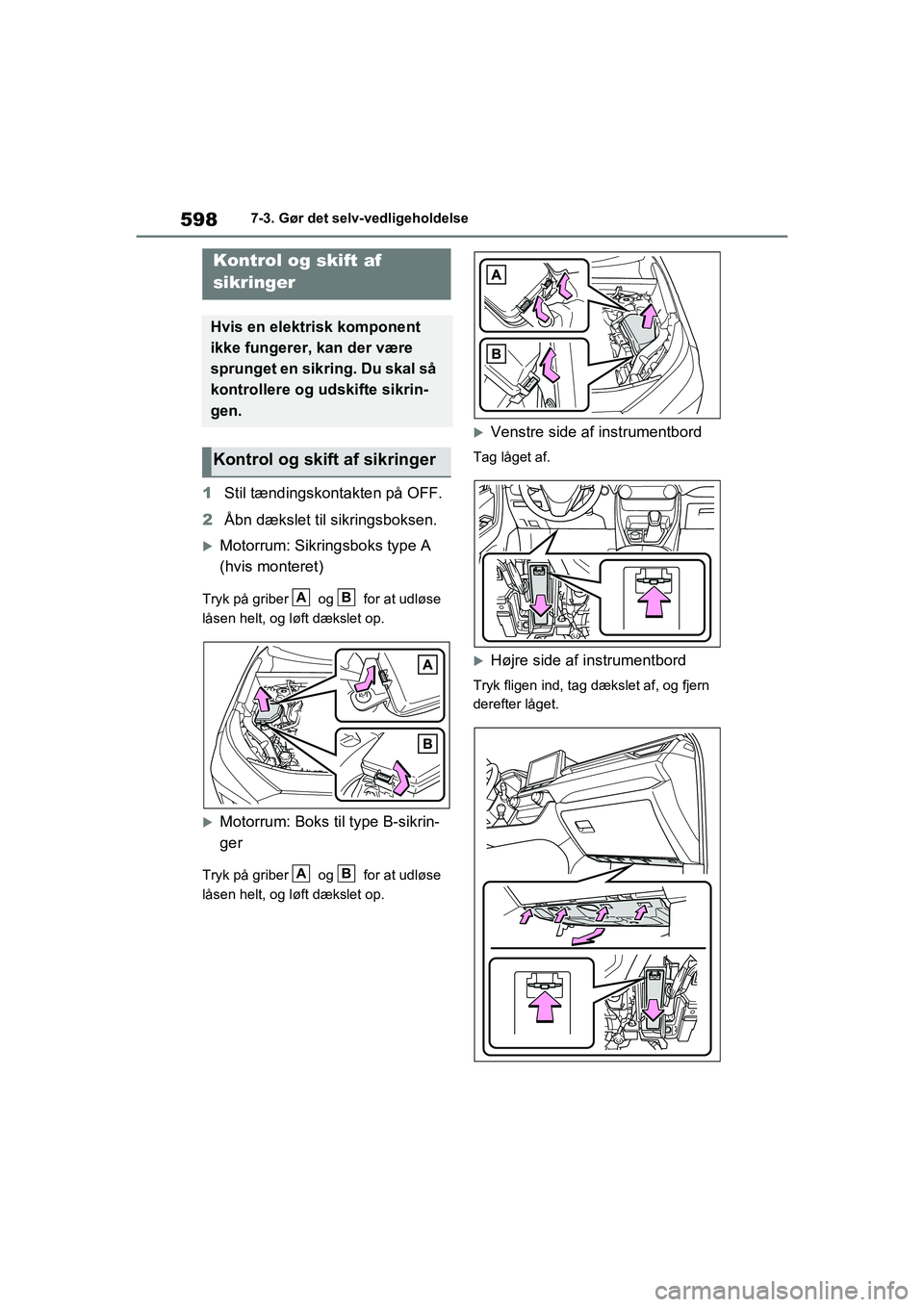

5987-3. Gør det selv-vedligeholdelse
1Stil tændingskontakten på OFF.
2 Åbn dækslet til sikringsboksen.
Motorrum: Sikringsboks type A
(hvis monteret)
Tryk på griber og for at udløse
låsen helt, og løft dækslet op.
Motorrum: Boks til type B-sikrin-
ger
Tryk på griber og for at udløse
låsen helt, og løft dækslet op.
Venstre side af instrumentbord
Tag låget af.
Højre side af instrumentbord
Tryk fligen ind, tag dækslet af, og fjern
derefter låget.
Kontrol og skift af
sikringer
Hvis en elektrisk komponent
ikke fungerer, kan der være
sprunget en sikring. Du skal så
kontrollere og udskifte sikrin-
gen.
Kontrol og skift af sikringer
AB
AB
OM42D20DK.book Page 598 Friday, November 27, 2020 1:56 PM

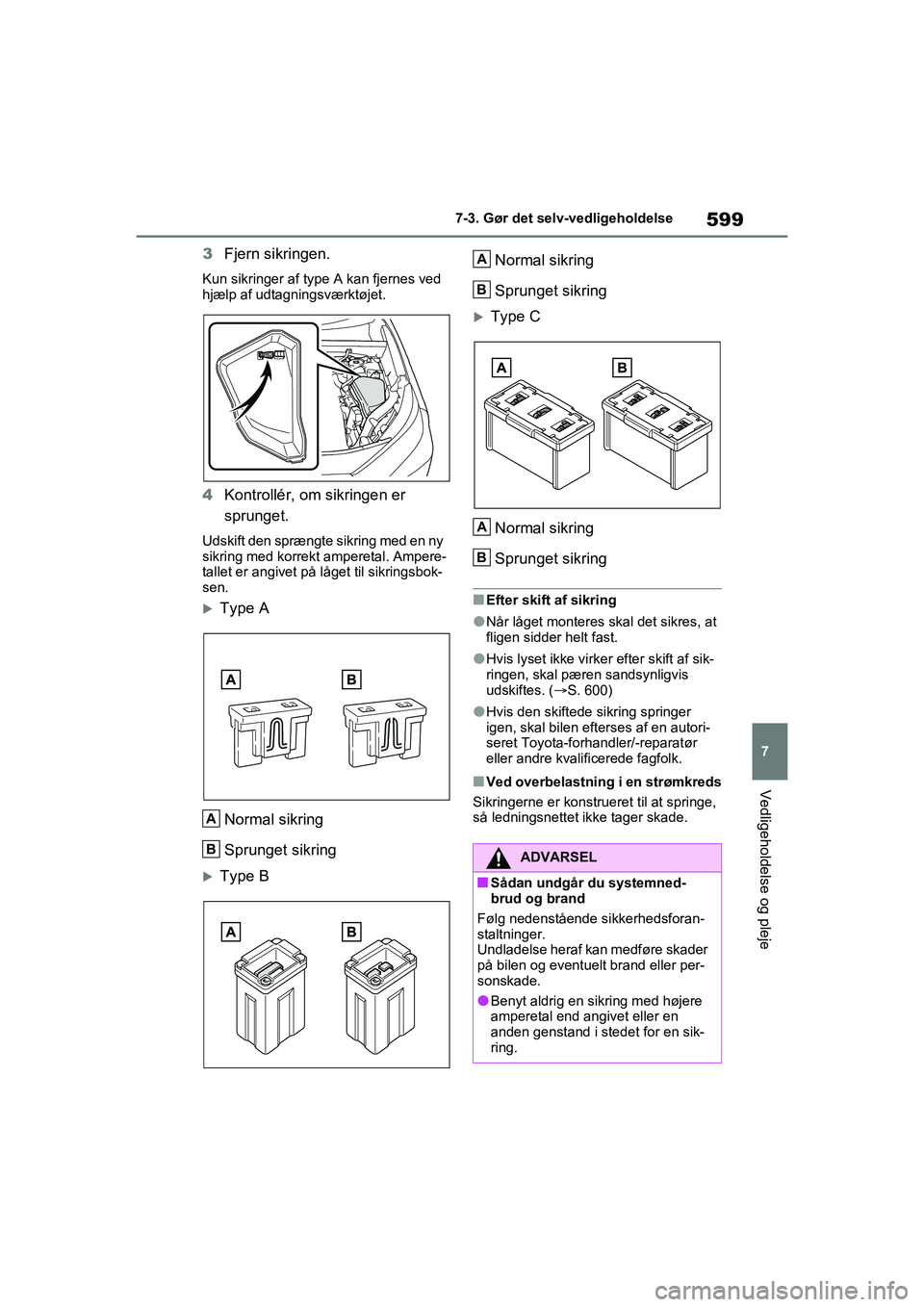

599
7
7-3. Gør det selv-vedligeholdelse
Vedligeholdelse og pleje
3
Fjern sikringen.
Kun sikringer af type A kan fjernes ved
hjælp af udtagningsværktøjet.
4Kontrollér, om sikringen er
sprunget.
Udskift den sprængte sikring med en ny
sikring med korrekt amperetal. Ampere-
tallet er angivet på låget til sikringsbok-
sen.
Type A
Normal sikring
Sprunget sikring
Type B Normal sikring
Sprunget sikring
Type C
Normal sikring
Sprunget sikring
nEfter skift af sikring
lNår låget monteres skal det sikres, at
fligen sidder helt fast.
lHvis lyset ikke virk er efter skift af sik-
ringen, skal pæren sandsynligvis
udskiftes. ( S. 600)
lHvis den skiftede sikring springer
igen, skal bilen efterses af en autori-
seret Toyota-forha ndler/-reparatør
eller andre kvalificerede fagfolk.
nVed overbelastning i en strømkreds
Sikringerne er konstrueret til at springe,
så ledningsnettet ikke tager skade.
A
BADVARSEL
nSådan undgår du systemned-
brud og brand
Følg nedenstående sikkerhedsforan-
staltninger.
Undladelse heraf kan medføre skader
på bilen og eventuelt brand eller per-
sonskade.
lBenyt aldrig en sikring med højere
amperetal end angivet eller en
anden genstand i stedet for en sik-
ring.
A
B
A
B
OM42D20DK.book Page 599 Friday, November 27, 2020 1:56 PM

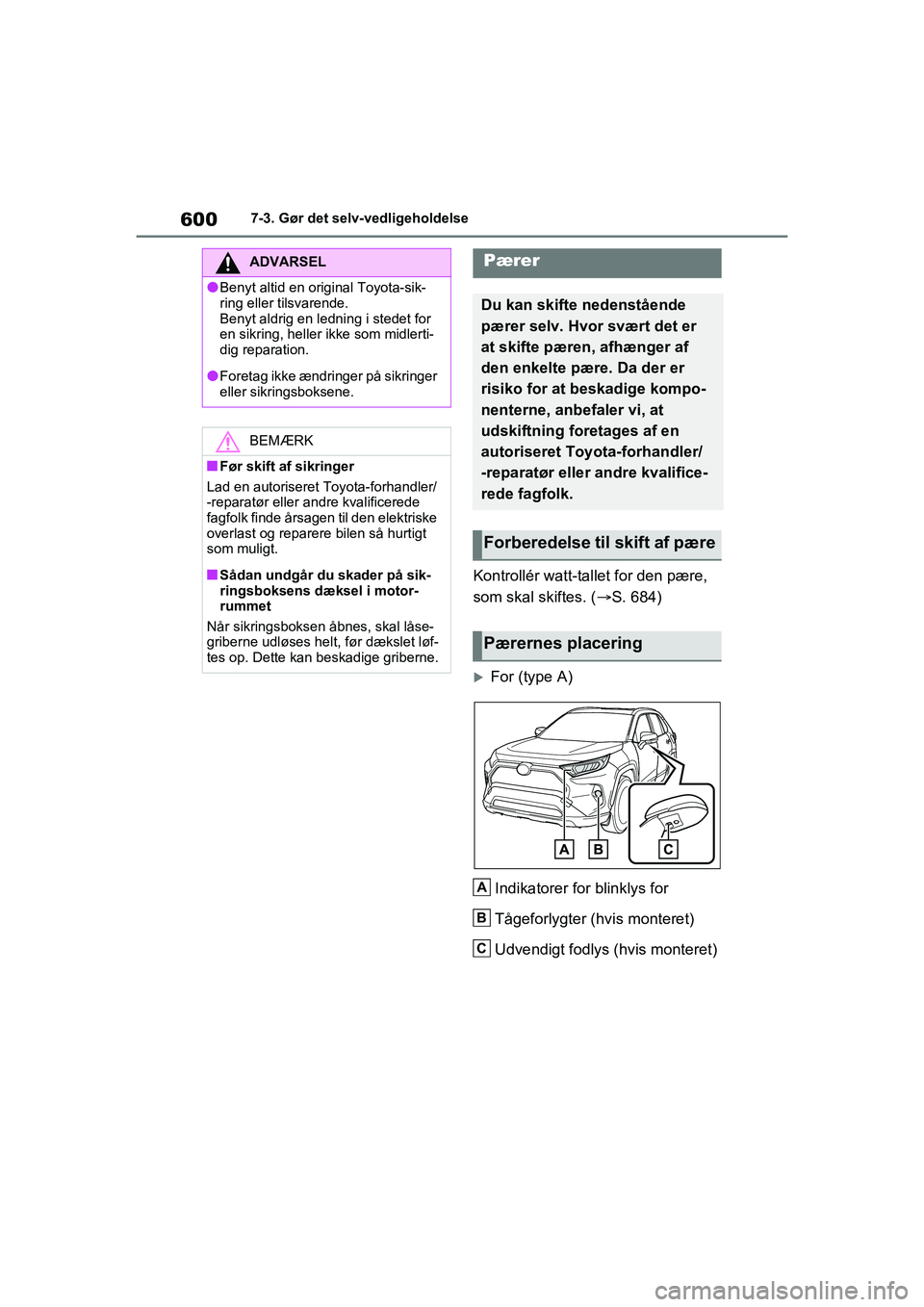

6007-3. Gør det selv-vedligeholdelse
Kontrollér watt-tallet for den pære,
som skal skiftes. ( S. 684)
For (type A)
Indikatorer for blinklys for
Tågeforlygter (hvis monteret)
Udvendigt fodlys (hvis monteret)
ADVARSEL
lBenyt altid en original Toyota-sik-
ring eller tilsvarende.
Benyt aldrig en ledning i stedet for
en sikring, heller ikke som midlerti-
dig reparation.
lForetag ikke ændr inger på sikringer
eller sikringsboksene.
BEMÆRK
nFør skift af sikringer
Lad en autoriseret Toyota-forhandler/
-reparatør eller andre kvalificerede
fagfolk finde årsagen til den elektriske
overlast og reparere bilen så hurtigt
som muligt.
nSådan undgår du skader på sik-
ringsboksens dæksel i motor-
rummet
Når sikringsboksen åbnes, skal låse-
griberne udløses helt, før dækslet løf-
tes op. Dette kan beskadige griberne.
Pærer
Du kan skifte nedenstående
pærer selv. Hvor svært det er
at skifte pæren, afhænger af
den enkelte pære. Da der er
risiko for at beskadige kompo-
nenterne, anbefaler vi, at
udskiftning foretages af en
autoriseret Toyota-forhandler/
-reparatør eller andre kvalifice-
rede fagfolk.
Forberedelse til skift af pære
Pærernes placering
A
B
C
OM42D20DK.book Page 600 Friday, November 27, 2020 1:56 PM
