7-3. Gør det selv-vedligeholdelse
Vedligeholdelse og pleje

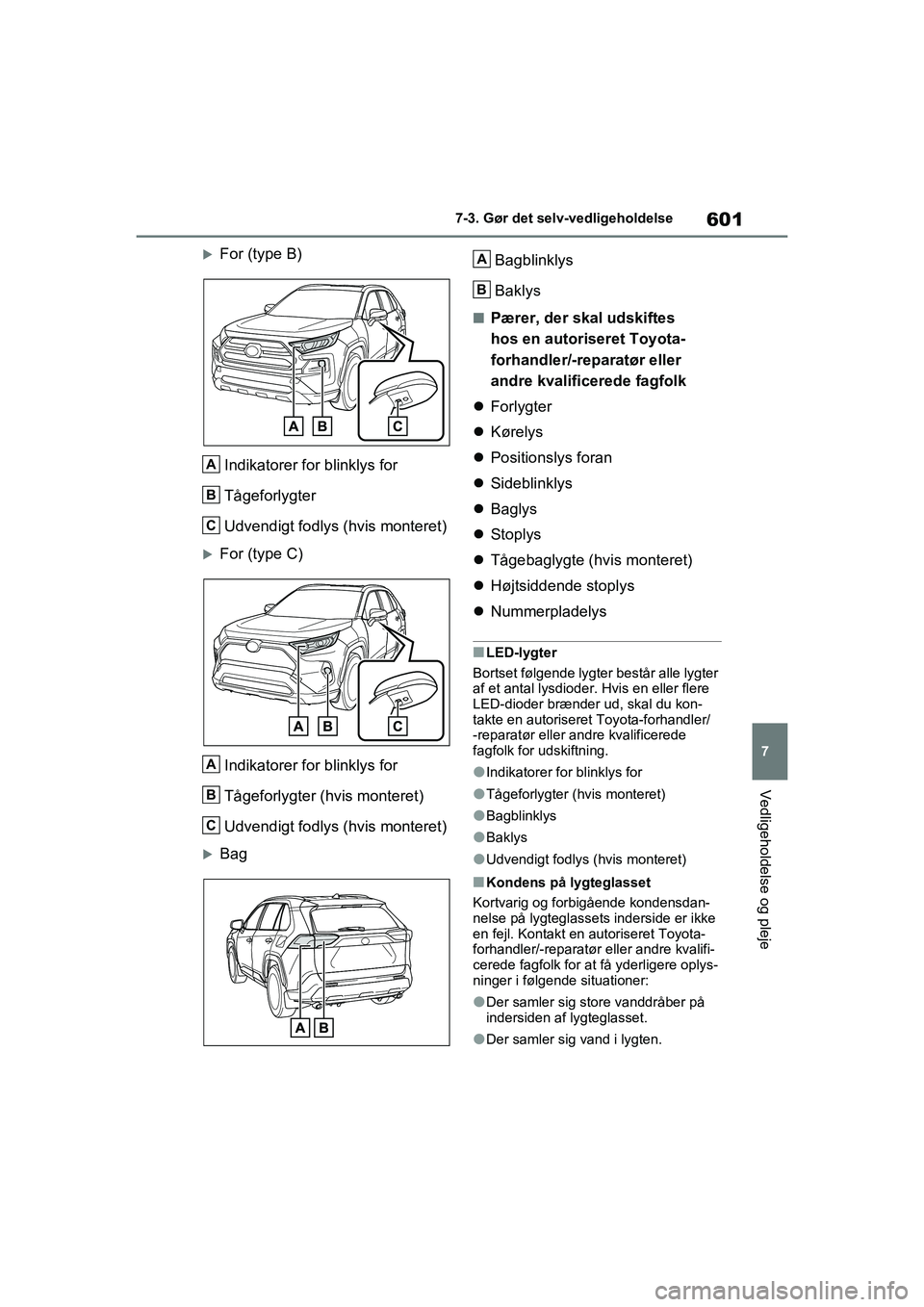

For (type B)
Indikatorer for blinklys for
Tågeforlygter
Udvendigt fodlys (hvis monteret)
For (type C)Indikatorer for blinklys for
Tågeforlygter (hvis monteret)
Udvendigt fodlys (hvis monteret)
Bag Bagblinklys
Baklys
nPærer, der skal udskiftes
hos en autoriseret Toyota-
forhandler/-reparatør eller
andre kvalificerede fagfolk
 Forlygter
 Kørelys
 Positionslys foran
 Sideblinklys
 Baglys
 Stoplys
 Tågebaglygte (hvis monteret)
 Højtsiddende stoplys
 Nummerpladelys
nLED-lygter
Bortset følgende lygter består alle lygter
af et antal lysdioder. Hvis en eller flere
LED-dioder brænder ud, skal du kon-
takte en autoriseret Toyota-forhandler/
-reparatør eller andre kvalificerede
fagfolk for udskiftning.
lIndikatorer for blinklys for
lTågeforlygter (hvis monteret)
lBagblinklys
lBaklys
lUdvendigt fodlys (hvis monteret)
nKondens på lygteglasset
Kortvarig og forbigående kondensdan-
nelse på lygteglassets inderside er ikke
en fejl. Kontakt en autoriseret Toyota-
forhandler/-reparatør eller andre kvalifi-
cerede fagfolk for at få yderligere oplys-
ninger i følgende situationer:
lDer samler sig store vanddråber på
indersiden af lygteglasset.
lDer samler sig vand i lygten.
A
B
C
A
B
C
A
B
OM42D20DK.book Page 601 Friday, November 27, 2020 1:56 PM

6027-3. Gør det selv-vedligeholdelse

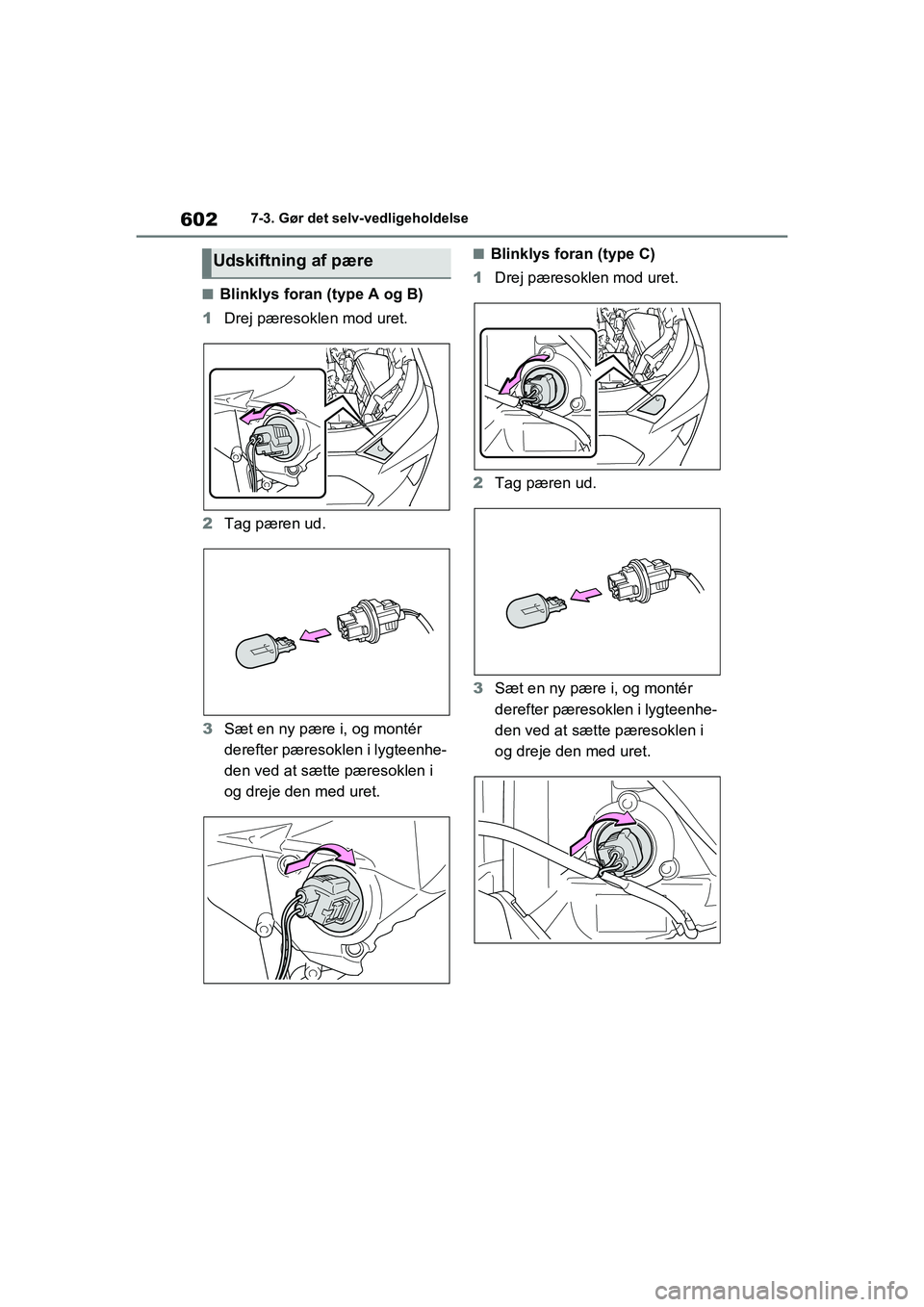

nBlinklys foran (type A og B)
1 Drej pæresoklen mod uret.
2 Tag pæren ud.
3 Sæt en ny pære i, og montér
derefter pæresoklen i lygteenhe-
den ved at sætte pæresoklen i
og dreje den med uret.
nBlinklys foran (type C)
1 Drej pæresoklen mod uret.
2 Tag pæren ud.
3 Sæt en ny pære i, og montér
derefter pæresoklen i lygteenhe-
den ved at sætte pæresoklen i
og dreje den med uret.Udskiftning af pære
OM42D20DK.book Page 602 Friday, November 27, 2020 1:56 PM

603
7
7-3. Gør det selv-vedligeholdelse
Vedligeholdelse og pleje

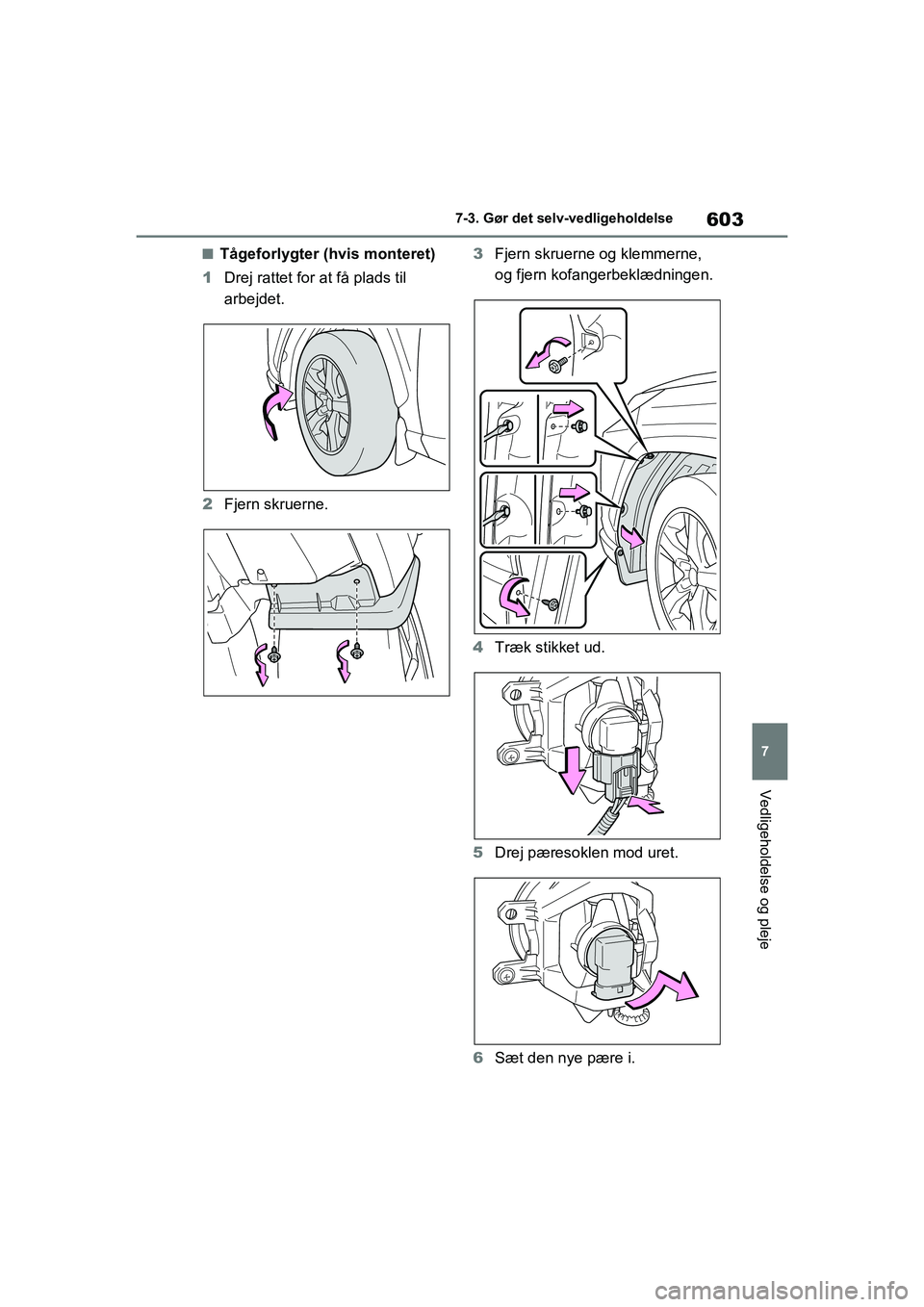

nTågeforlygter (hvis monteret)
1 Drej rattet for at få plads til
arbejdet.
2 Fjern skruerne. 3
Fjern skruerne og klemmerne,
og fjern kofangerbeklædningen.
4 Træk stikket ud.
5 Drej pæresoklen mod uret.
6 Sæt den nye pære i.
OM42D20DK.book Page 603 Friday, November 27, 2020 1:56 PM

6047-3. Gør det selv-vedligeholdelse

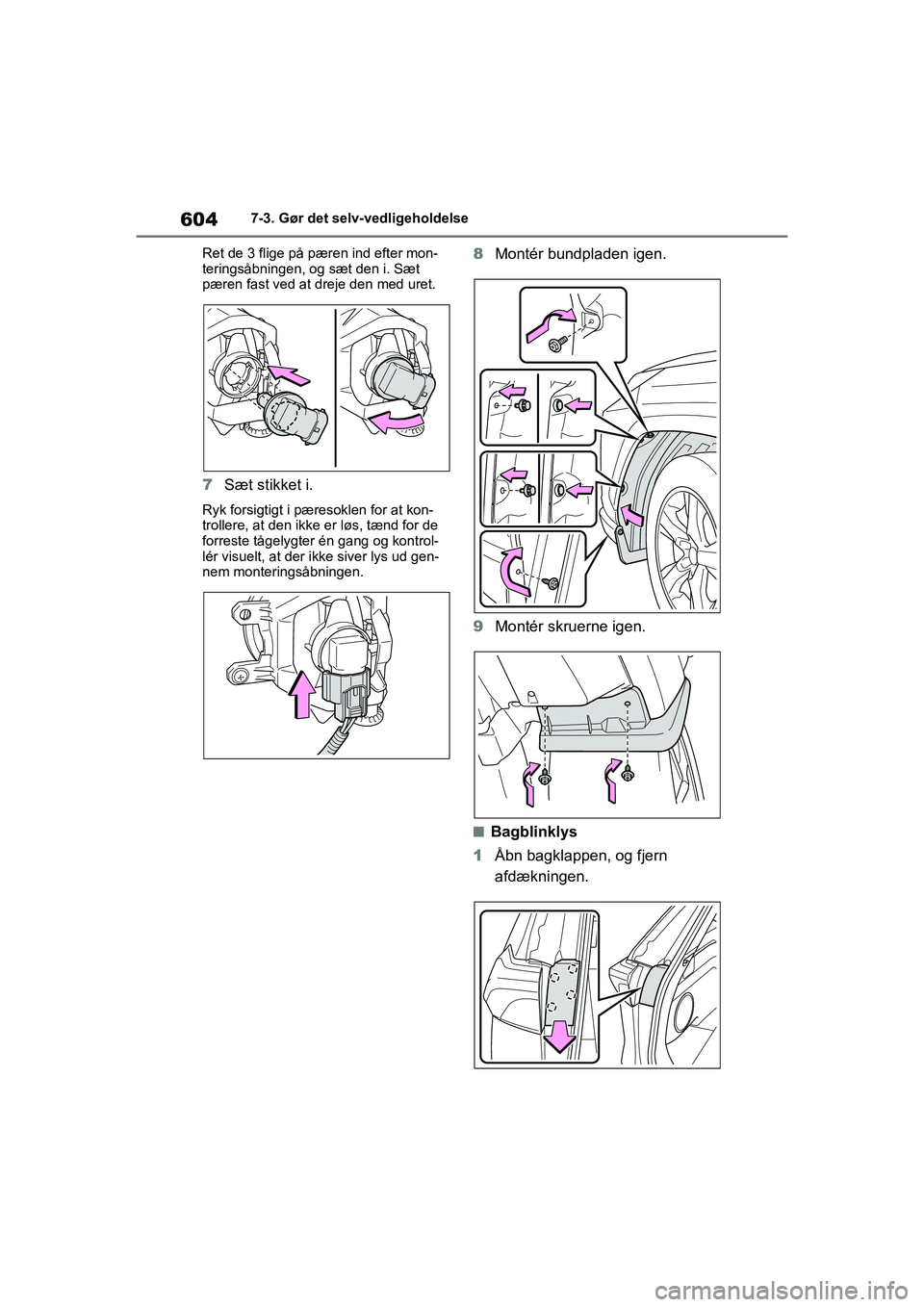

Ret de 3 flige på pæren ind efter mon-
teringsåbningen, og sæt den i. Sæt
pæren fast ved at dreje den med uret.
7 Sæt stikket i.
Ryk forsigtigt i pæresoklen for at kon-
trollere, at den ikke er løs, tænd for de
forreste tågelygter én gang og kontrol-
lér visuelt, at der ikke siver lys ud gen-
nem monteringsåbningen.
8Montér bundpladen igen.
9 Montér skruerne igen.
nBagblinklys
1 Åbn bagklappen, og fjern
afdækningen.
OM42D20DK.book Page 604 Friday, November 27, 2020 1:56 PM

605
7
7-3. Gør det selv-vedligeholdelse
Vedligeholdelse og pleje

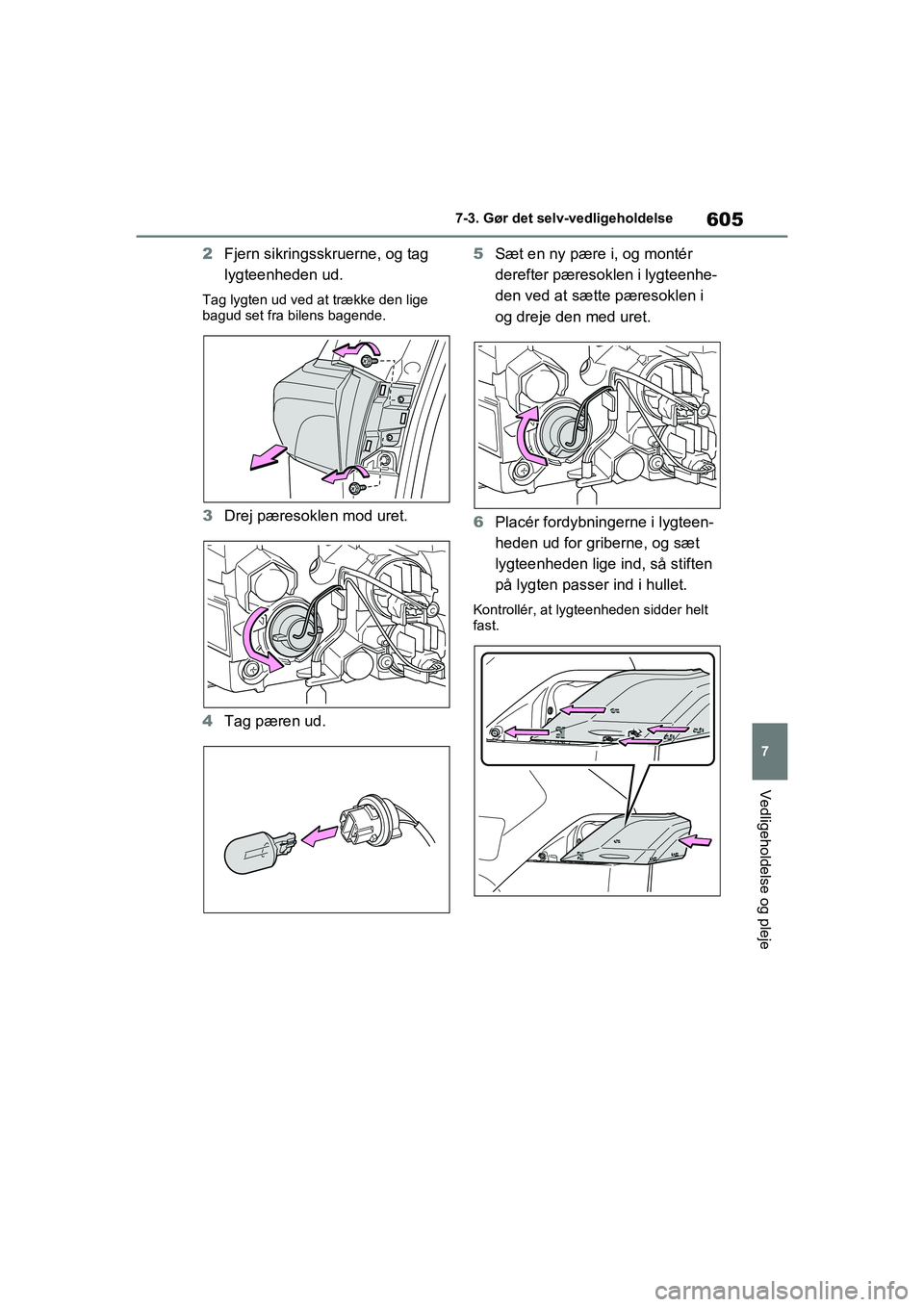

2
Fjern sikringsskruerne, og tag
lygteenheden ud.
Tag lygten ud ved at trække den lige
bagud set fra bilens bagende.
3Drej pæresoklen mod uret.
4 Tag pæren ud. 5
Sæt en ny pære i, og montér
derefter pæresoklen i lygteenhe-
den ved at sætte pæresoklen i
og dreje den med uret.
6 Placér fordybningerne i lygteen-
heden ud for griberne, og sæt
lygteenheden lige ind, så stiften
på lygten passer ind i hullet.
Kontrollér, at lygteenheden sidder helt
fast.
OM42D20DK.book Page 605 Friday, November 27, 2020 1:56 PM

6067-3. Gør det selv-vedligeholdelse

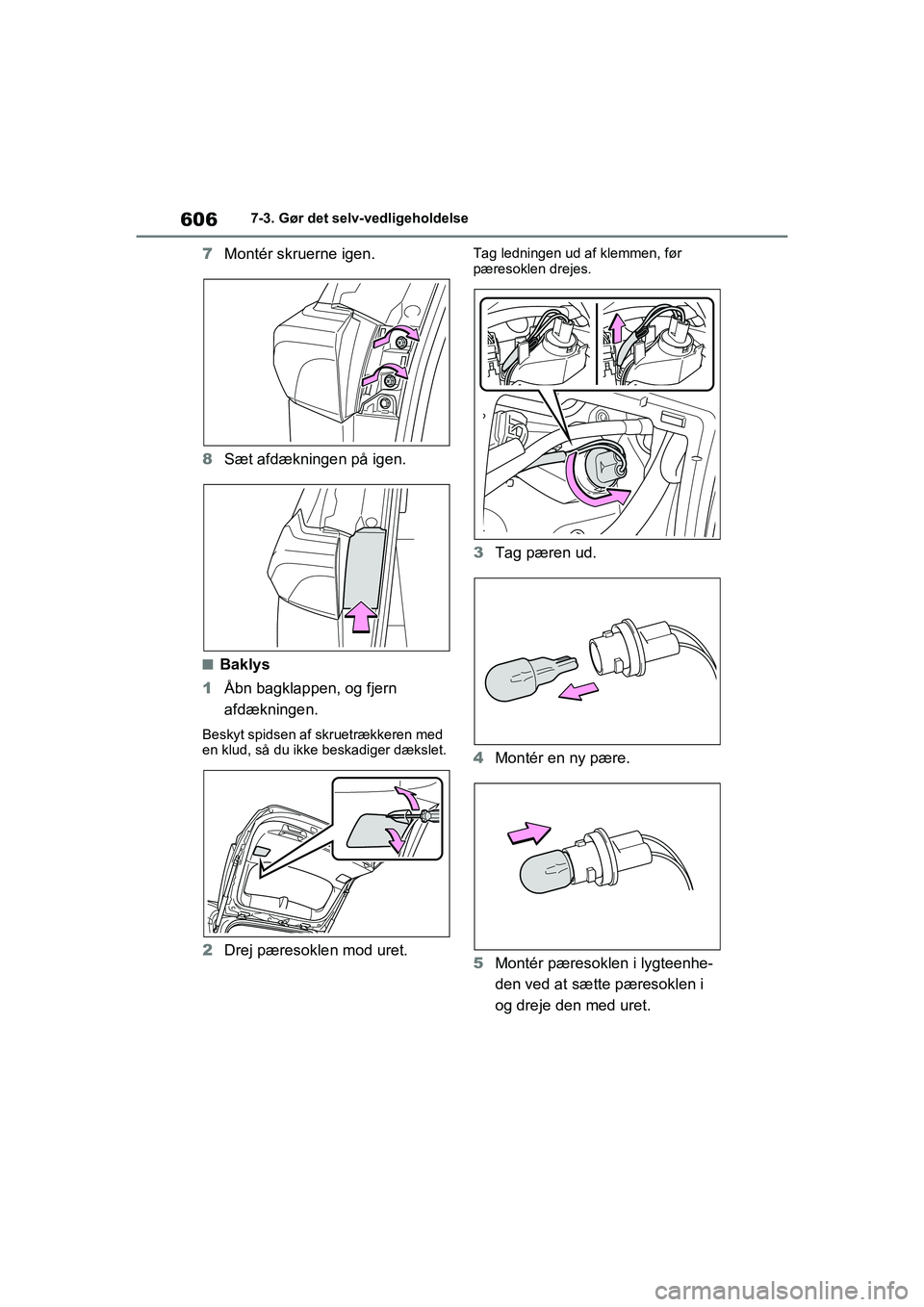

7Montér skruerne igen.
8 Sæt afdækningen på igen.
nBaklys
1 Åbn bagklappen, og fjern
afdækningen.
Beskyt spidsen af skruetrækkeren med
en klud, så du ikke beskadiger dækslet.
2Drej pæresoklen mod uret.
Tag ledningen ud af klemmen, før
pæresoklen drejes.
3Tag pæren ud.
4 Montér en ny pære.
5 Montér pæresoklen i lygteenhe-
den ved at sætte pæresoklen i
og dreje den med uret.
OM42D20DK.book Page 606 Friday, November 27, 2020 1:56 PM

607
7
7-3. Gør det selv-vedligeholdelse
Vedligeholdelse og pleje

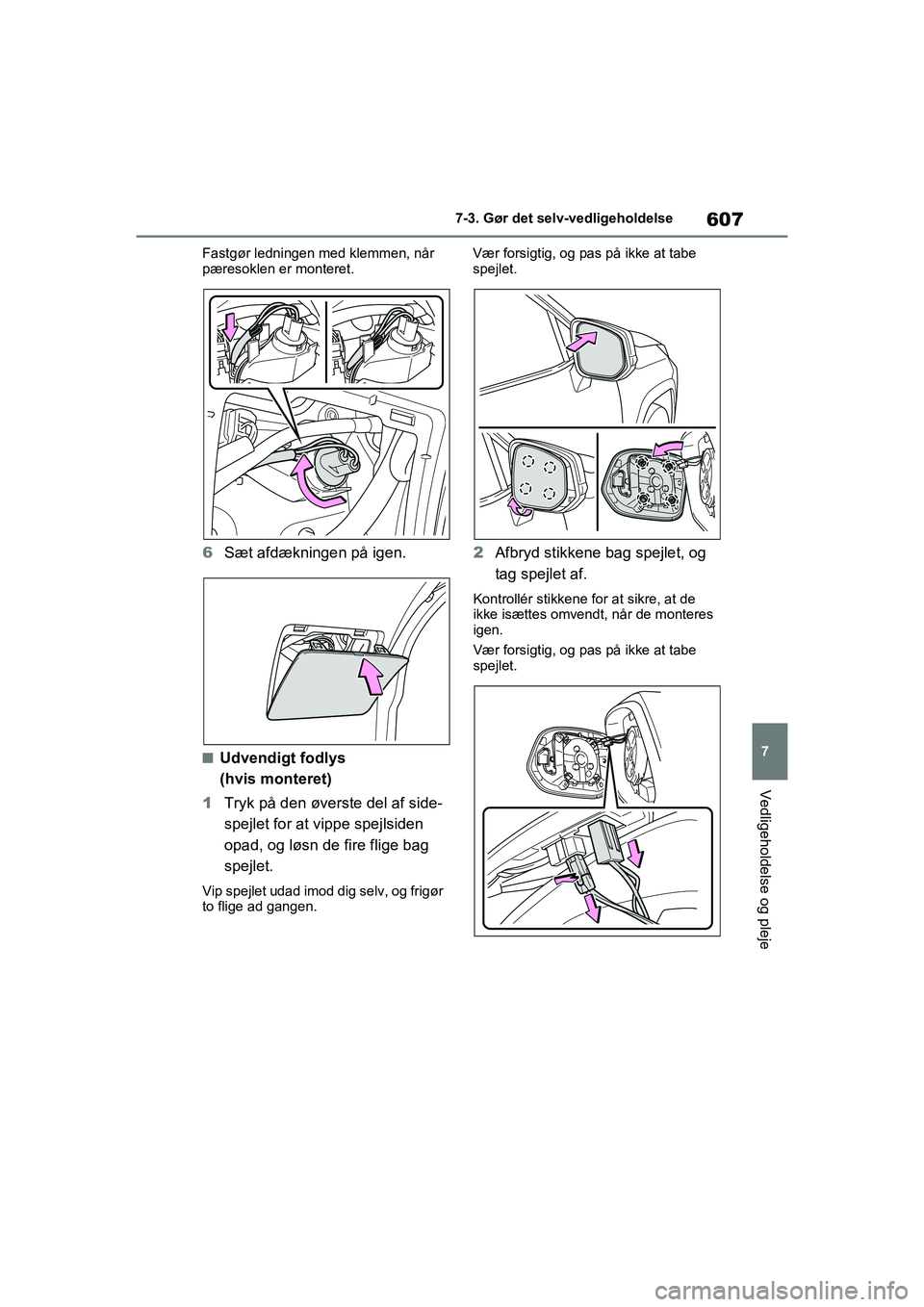

Fastgør ledningen med klemmen, når
pæresoklen er monteret.
6
Sæt afdækningen på igen.
nUdvendigt fodlys
(hvis monteret)
1 Tryk på den øverste del af side-
spejlet for at vippe spejlsiden
opad, og løsn de fire flige bag
spejlet.
Vip spejlet udad imod dig selv, og frigør
to flige ad gangen. Vær forsigtig, og pas på ikke at tabe
spejlet.
2
Afbryd stikkene bag spejlet, og
tag spejlet af.
Kontrollér stikkene for at sikre, at de
ikke isættes omvendt, når de monteres
igen.
Vær forsigtig, og pas på ikke at tabe
spejlet.
OM42D20DK.book Page 607 Friday, November 27, 2020 1:56 PM

6087-3. Gør det selv-vedligeholdelse

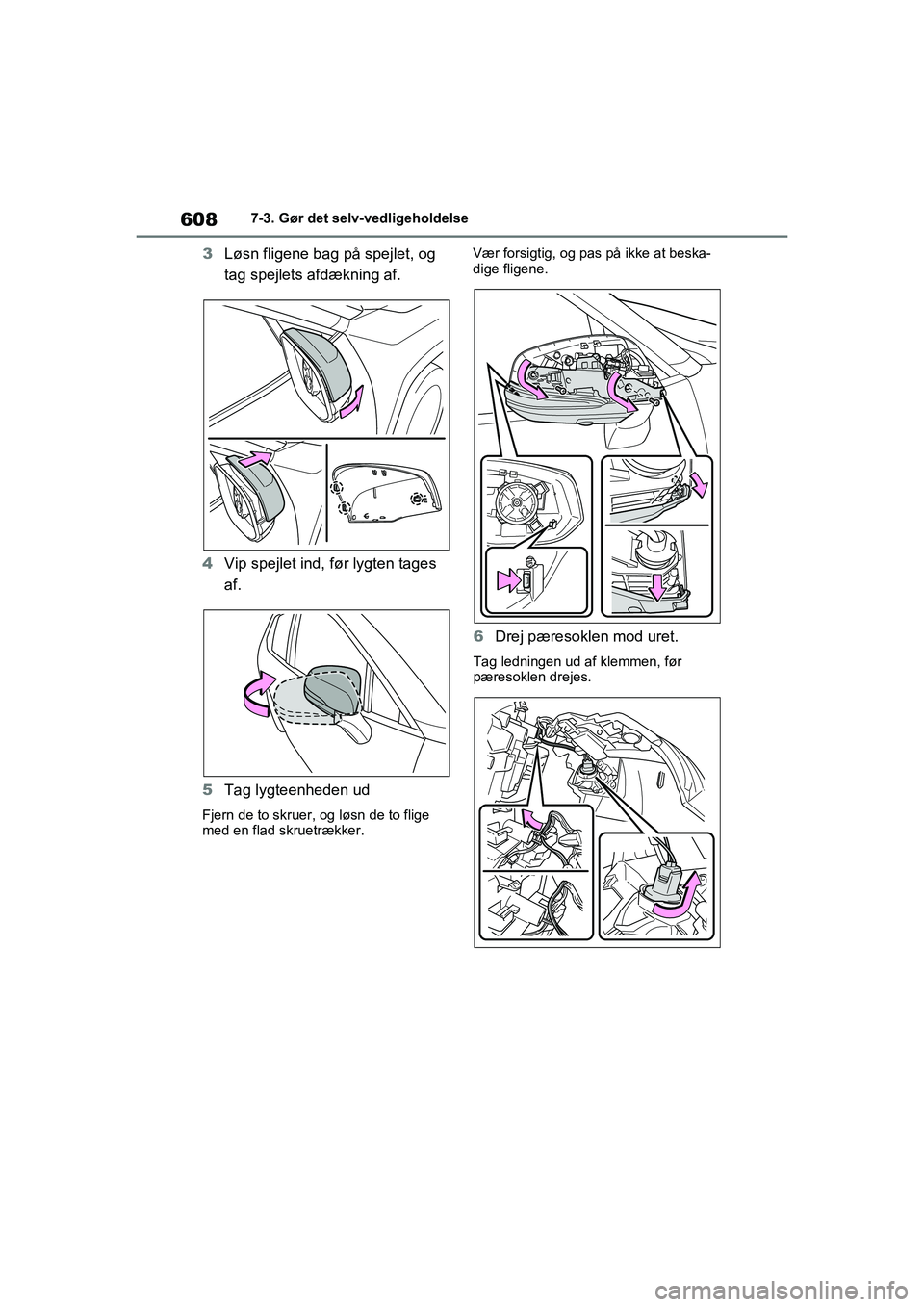

3Løsn fligene bag på spejlet, og
tag spejlets afdækning af.
4 Vip spejlet ind, før lygten tages
af.
5 Tag lygteenheden ud
Fjern de to skruer, og løsn de to flige
med en flad skruetrækker. Vær forsigtig, og pas på ikke at beska-
dige fligene.
6
Drej pæresoklen mod uret.
Tag ledningen ud af klemmen, før
pæresoklen drejes.
OM42D20DK.book Page 608 Friday, November 27, 2020 1:56 PM

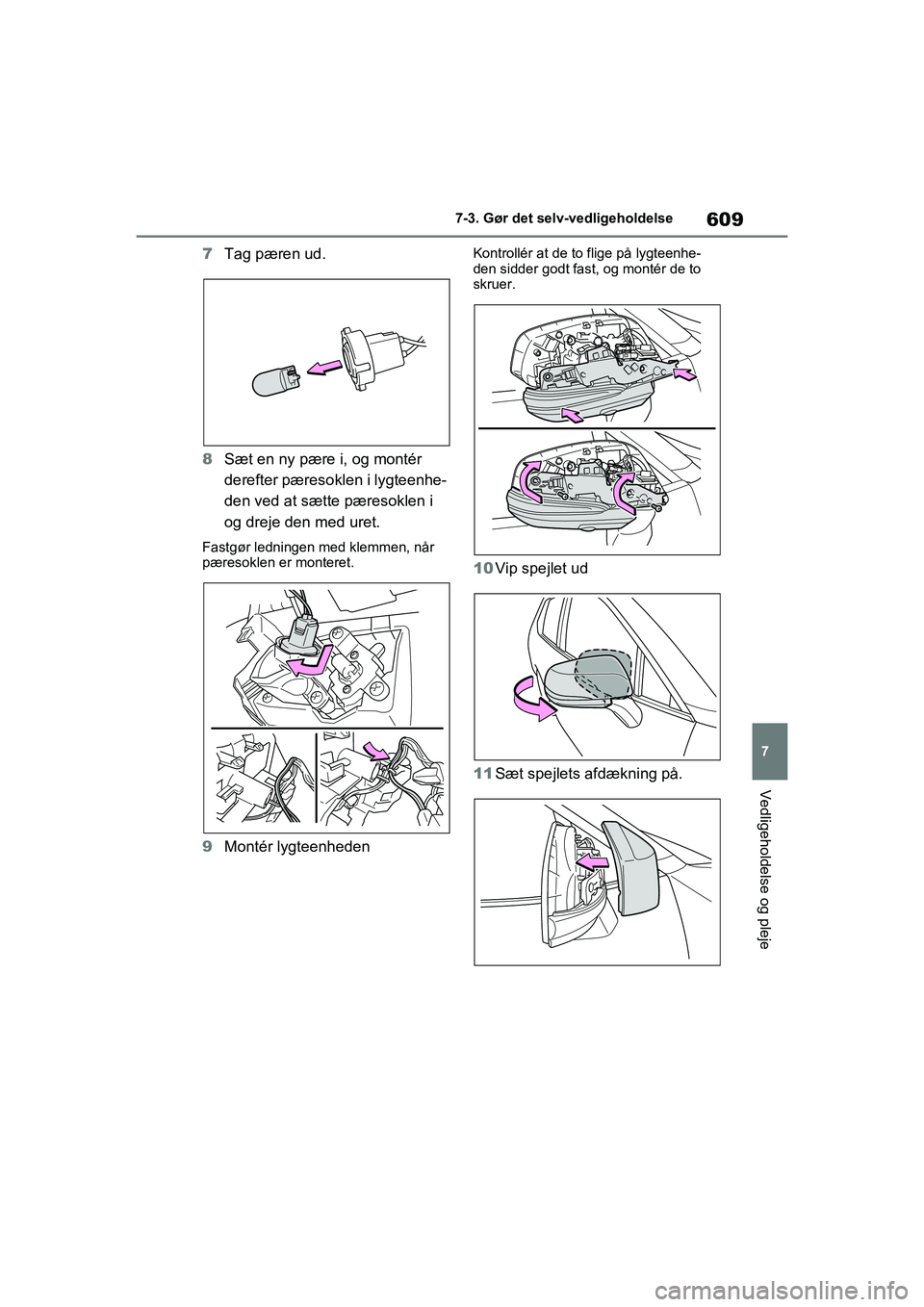

609
7
7-3. Gør det selv-vedligeholdelse
Vedligeholdelse og pleje
7
Tag pæren ud.
8 Sæt en ny pære i, og montér
derefter pæresoklen i lygteenhe-
den ved at sætte pæresoklen i
og dreje den med uret.
Fastgør ledningen med klemmen, når
pæresoklen er monteret.
9Montér lygteenheden
Kontrollér at de to flige på lygteenhe-
den sidder godt fast, og montér de to
skruer.
10Vip spejlet ud
11 Sæt spejlets afdækning på.
OM42D20DK.book Page 609 Friday, November 27, 2020 1:56 PM

6107-3. Gør det selv-vedligeholdelse
12Tilslut spejlets stik igen.
13 Flugt fligene, og fastgør spejlet
ved at skubbe hvert diagonalt
modsatliggende fligpar på plads
efter hinanden.
Sørg for at sætte fligene på i den ræk-
kefølge, der er vist på illustrationen, og
pres på dem, til der høres et klik.
Hvis du ikke hører et klik, må du ikke
presse yderligere på fligene. Tag i ste-
det spejlet af, og kontrollér, at fligene
flugter.
ADVARSEL
nUdskiftning af pære
lSluk for lyset. Skift ikke pæren
umiddelbart efter, at den er blevet
slukket.
Pærerne bliver meget varme og
kan give forbrændinger.
lBerør aldrig pærens glasdel med
fingrene. Hvis det ikke kan undgås
at holde på glasdelen, skal du
bruge en ren og tør klud for at
undgå at få fugt og olie på pæren.
Endvidere kan pæren springe eller
gå i stykker, hvis den ridses eller
tabes.
lMontér pæren og de tilhørende
dele fuldstændigt og forsvarligt. I
modsat fald er der risiko for varme-
skader og brand. Der er også risiko
for, at der trænger vand ind i en lyg-
teenhed. Dette kan beskadige lyg-
ten eller forårsage kondensdan-
nelse på lygteglasset.
lForsøg ikke at reparere eller
adskille pærer, stik, elektriske
strømkredse eller komponenter.
Hvis du gør det, er der risiko for
alvorlige personskader eller døds-
ulykker på grund af elektrisk stød.
nSådan undgår du skader eller
brand
lSørg for, at pæren sidder helt og
forsvarligt fast.
lKontrollér watt-angivelsen på
pæren, inden du monterer den, så
der ikke sker varmeskader.
