TOYOTA RAV4 2020 Bruksanvisningar (in Swedish)

371
6
6-3. Arbeten du kan göra själv
Underhåll och skötsel
OM42D32SE

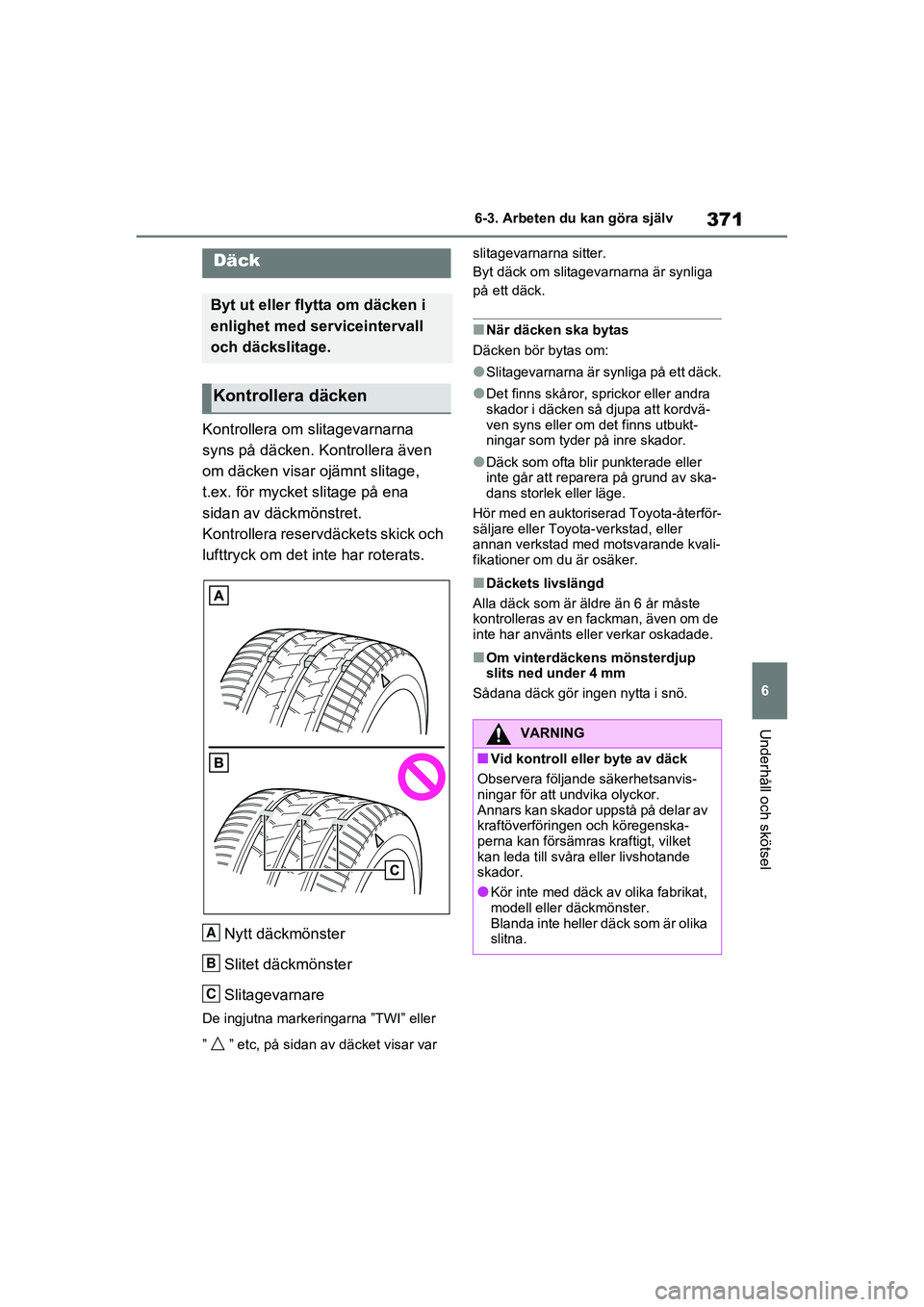

Kontrollera om slitagevarnarna
syns på däcken. Kontrollera även
om däcken visar ojämnt slitage,
t.ex. för mycket slitage på ena
sidan av däckmönstret.
Kontrollera reservdäckets skick och
lufttryck om det inte har roterats.
Nytt däckmönster
Slitet däckmönster
Slitagevarnare
De ingjutna markeringarna ”TWI” eller
” ” etc, på sidan av däcket visar var slitagevarnarna sitter.
Byt däck om slitagevarnarna är synliga
på ett däck.
■När däcken ska bytas
Däcken bör bytas om:
●Slitagevarnarna är synliga på ett däck.
●Det finns skåror, sprickor eller andra
skador i däcken så djupa att kordvä-
ven syns eller om det finns utbukt-
ningar som tyder på inre skador.
●Däck som ofta blir punkterade eller
inte går att reparera på grund av ska-
dans storlek eller läge.
Hör med en auktorise rad Toyota-återför-
säljare eller Toyota-verkstad, eller
annan verkstad med motsvarande kvali-
fikationer om du är osäker.
■Däckets livslängd
Alla däck som är äldre än 6 år måste
kontrolleras av en fackman, även om de
inte har använts eller verkar oskadade.
■Om vinterdäckens mönsterdjup
slits ned under 4 mm
Sådana däck gör ingen nytta i snö.
Däck
Byt ut eller flytta om däcken i
enlighet med serviceintervall
och däckslitage.
Kontrollera däcken
A
B
C
9$51,1*
■Vid kontroll eller byte av däck
Observera följande säkerhetsanvis-
ningar för att undvika olyckor.
Annars kan skador uppstå på delar av
kraftöverföringen och köregenska-
perna kan försämras kraftigt, vilket
kan leda till svåra eller livshotande
skador.
●Kör inte med däck av olika fabrikat,
modell eller däckmönster.
Blanda inte heller däck som är olika
slitna.
OM42D32SE.book Page 371 Tuesday, September 22, 2020 10:04 AM

3726-3. Arbeten du kan göra själv
OM42D32SE

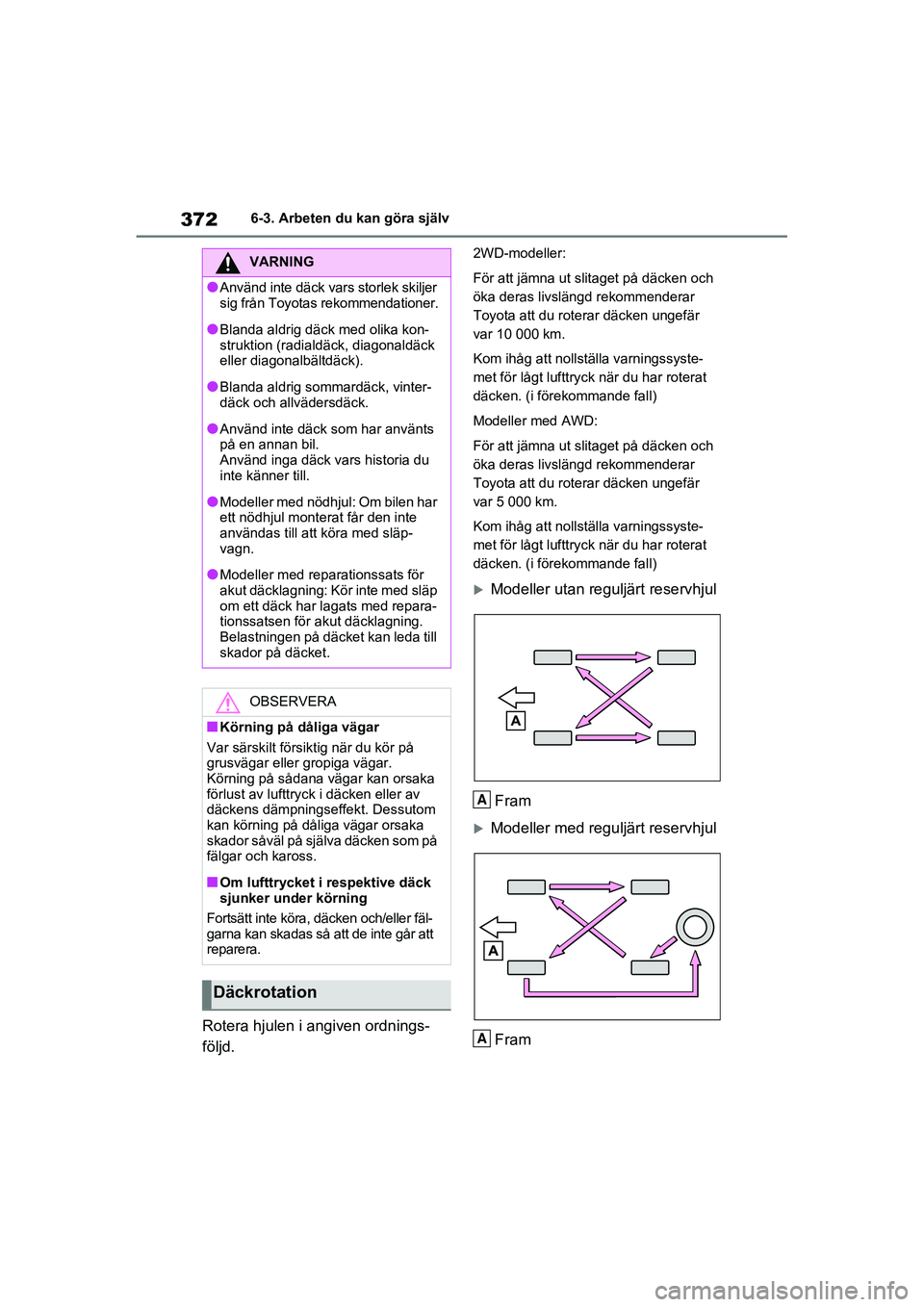

Rotera hjulen i angiven ordnings-
följd.
2WD-modeller:
För att jämna ut slitaget på däcken och
öka deras livslängd rekommenderar
Toyota att du roterar däcken ungefär
var 10 000 km.
Kom ihåg att nollställa varningssyste-
met för lågt lufttryck när du har roterat
däcken. (i förekommande fall)
Modeller med AWD:
För att jämna ut slitaget på däcken och
öka deras livslängd rekommenderar
Toyota att du roterar däcken ungefär
var 5 000 km.
Kom ihåg att nolls tälla varningssyste-
met för lågt lufttryck när du har roterat
däcken. (i förekommande fall)
Modeller utan reguljärt reservhjul
Fram
Modeller med reguljärt reservhjulFram
VARNING
●Använd inte däck vars storlek skiljer
sig från Toyotas rekommendationer.
●Blanda aldrig däck med olika kon-
struktion (radialdäck, diagonaldäck
eller diagonalbältdäck).
●Blanda aldrig sommardäck, vinter-
däck och allvädersdäck.
●Använd inte däck som har använts
på en annan bil.
Använd inga däck vars historia du
inte känner till.
●Modeller med nödhjul: Om bilen har
ett nödhjul monterat får den inte
användas till att köra med släp-
vagn.
●Modeller med reparationssats för
akut däcklagning: Kör inte med släp
om ett däck har lagats med repara-
tionssatsen för akut däcklagning.
Belastningen på däcket kan leda till
skador på däcket.
OBSERVERA
■Körning på dåliga vägar
Var särskilt försiktig när du kör på
grusvägar eller gropiga vägar.
Körning på sådana vägar kan orsaka
förlust av lufttryck i däcken eller av
däckens dämpningseffekt. Dessutom
kan körning på dåliga vägar orsaka
skador såväl på själva däcken som på
fälgar och kaross.
■Om lufttrycket i r espektive däck
sjunker under körning
Fortsätt inte köra, däcken och/eller fäl-
garna kan skadas så att de inte går att
reparera.
Däckrotation
A
A
OM42D32SE.book Page 372 Tuesday, September 22, 2020 10:04 AM

373
6
6-3. Arbeten du kan göra själv
Underhåll och skötsel
OM42D32SE
Din bil är utrustad med ett
däcktryckvarnin
gssystem som
använder varningsventilerna och
sändarna för att upptäcka lågt luft-
tryck innan det le der till allvarliga
problem.
Om lufttrycket i däcken sjunker
under en specificerad nivå varnas
föraren av ett meddelande och en
varningslampa. ( →sid. 422)
■Rutinkontroll av lufttryck i däcken
Systemet för däcktryckövervakning
utgör ingen ersättning för rutinkontroller
av lufttrycket i däcken. Gör kontrollen av
lufttryck i däcken till en del av din rutin
för dagliga kontroller av bilen.
■Situationer när däcktryckvarnings-
systemet eventue llt inte fungerar
korrekt
●I följande fall fu ngerar däcktryckvar-
ningssystemet eventuel lt inte korrekt.
• Om andra fälgar än Toyota-original
används.
• Ett däck har ersatts med ett däck som inte är OE (originalutrustning).
• Ett däck har ersatts med ett däck som
inte har specificerad storlek.
• Snökedjor etc. har monterats.
• Ett däck av typ run-flat har monterats.
• Om en fönsterbelä ggning monteras
som påverkar radiovågorna.
• Om bilen är täckt av snö eller is, spe-
ciellt runt hjul eller hjulhus.
• Om lufttrycket i däcken är mycket
högre än specificerad nivå.
• Om däck som inte är försedda med tryckvarningsventiler och sändare
används.
• Om ID-koden på tryckvarningsventi- lerna och sändarna inte är registrerad
i varningsdatorn f ör lågt däcktryck.
• Om reservhjulet befinner sig på en plats där mottagningen av radiovågor
är dålig.
*
• Om ett stort meta
llföremål som kan
störa signalmottagningen har place-
rats i bagageutrymmet.
*
*
: Endast modeller med reguljärt reserv- hjul
●Prestandan kan påverkas i följande
situationer.
• Nära en TV-mast, kraftstation, bensin-
station, radiostation, stor reklamskylt,
flygplats eller annan anläggning som
genererar starka radiovågor eller elek-
triskt brus
• Om du bär på en bärbar radio, mobil- telefon, sladdlös telefon eller annan
trådlös kommunikationsapparat
●Om bilen är parkerad kan tiden tills
varningen börjar eller slutar förlängas.
●Om lufttrycket i däcken sjunker
snabbt, t.ex. om ett däck har explode-
rat kommer varningen eventuellt inte
att fungera.
■Varningsprestandan i däcktryck-
varningssystemet
Varningen i däcktryckvarningssystemet
ändras enligt förutsättningarna under
vilka det nollställdes . Därför kan syste-
met eventuellt avge en varning även om
lufttrycket i däcke n inte sjunker till en till-
räckligt låg nivå , eller om trycket är
högre än trycket som existerade när
nollställningen genomfördes.
Varningssystem för lågt luft-
tryck
OM42D32SE.book Page 373 Tuesday, September 22, 2020 10:04 AM

3746-3. Arbeten du kan göra själv
OM42D32SE

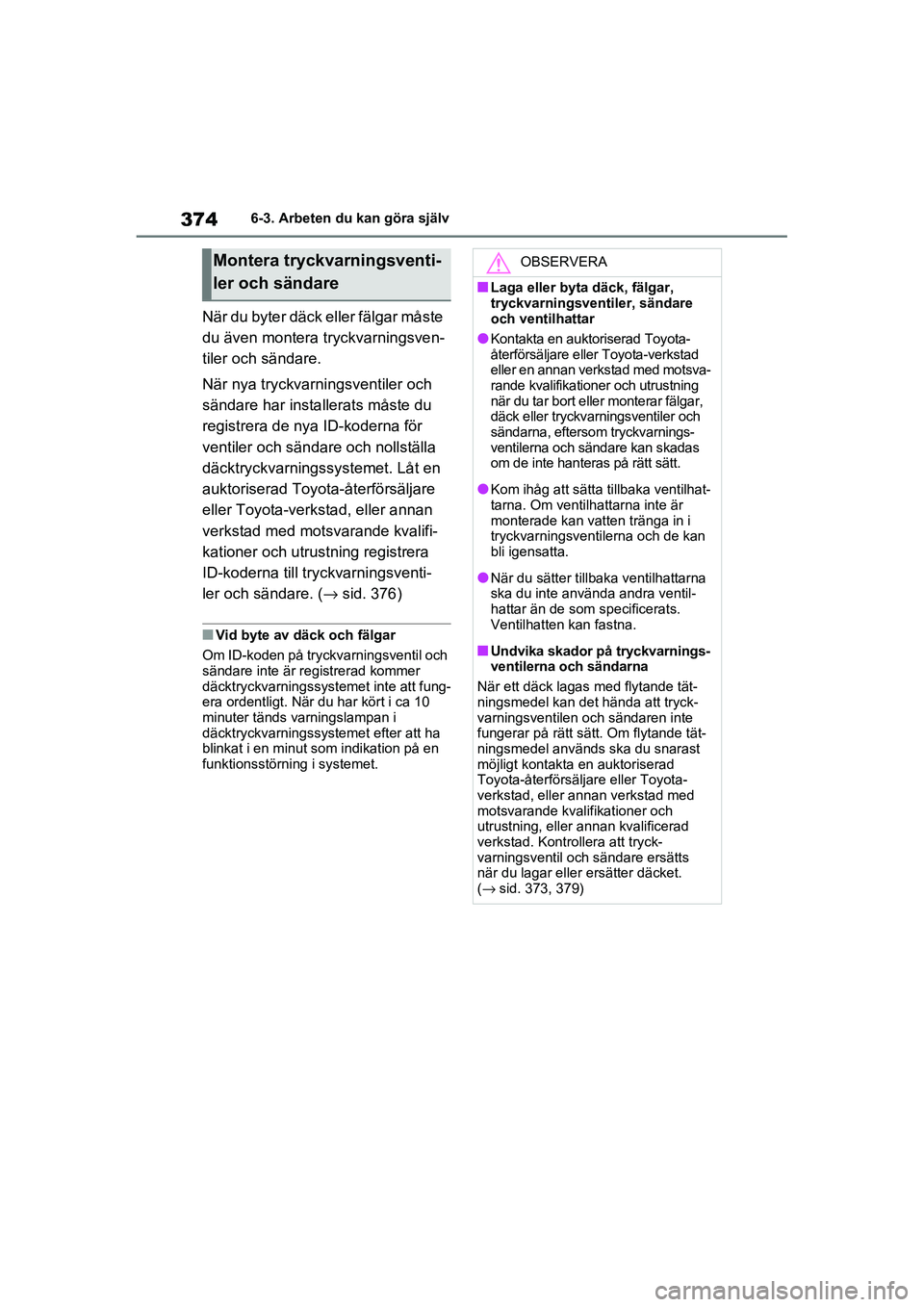

När du byter däck eller fälgar måste
du även montera tryckvarningsven-
tiler och sändare.
När nya tryckvarningsventiler och
sändare har installerats måste du
registrera de nya ID-koderna för
ventiler och sändare och nollställa
däcktryckvarningssystemet. Låt en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifi-
kationer och utrustning registrera
ID-koderna till tr yckvarningsventi-
ler och sändare. ( →sid. 376)
■Vid byte av däck och fälgar
Om ID-koden på tryckvarningsventil och
sändare inte är registrerad kommer
däcktryckvarningssystem et inte att fung-
era ordentligt. När du har kört i ca 10
minuter tänds va rningslampan i
däcktryckvarningssyst emet efter att ha
blinkat i en minut som indikation på en
funktionsstörning i systemet.
Montera tryckvarningsventi-
ler och sändareOBSERVERA
■Laga eller byta däck, fälgar,
tryckvarningsventiler, sändare
och ventilhattar
●Kontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad
eller en annan verkstad med motsva-
rande kvalifikationer och utrustning
när du tar bort eller monterar fälgar,
däck eller tryckvarningsventiler och
sändarna, eftersom tryckvarnings-
ventilerna och sändare kan skadas
om de inte hanteras på rätt sätt.
●Kom ihåg att sätta tillbaka ventilhat-
tarna. Om ventilhattarna inte är
monterade kan vatten tränga in i
tryckvarningsventil erna och de kan
bli igensatta.
●När du sätter tillbaka ventilhattarna
ska du inte använda andra ventil-
hattar än de som specificerats.
Ventilhatten kan fastna.
■Undvika skador på tryckvarnings- ventilerna och sändarna
När ett däck lagas med flytande tät-
ningsmedel kan det hända att tryck-
varningsventilen och sändaren inte
fungerar på rätt sätt. Om flytande tät-
ningsmedel används ska du snarast
möjligt kontakta en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalif ikationer och
utrustning, eller annan kvalificerad
verkstad. Kontrollera att tryck-
varningsventil och sändare ersätts
när du lagar eller ersätter däcket.
(→ sid. 373, 379)
OM42D32SE.book Page 374 Tuesday, September 22, 2020 10:04 AM

375
6
6-3. Arbeten du kan göra själv
Underhåll och skötsel
OM42D32SE
■Däcktryckövervakningen
måste nollställas i följande
fall:
 När hjulen roteras.
 Vid byte av däck.
 Efter registrering av ID-koder.
(→ sid. 376)
När däcktryckövervakningen noll-
ställs ställs det aktuella lufttrycket i
däcken in som riktvärde.
■Så här nollställer du
däcktryckvarningssystemet
1 Parkera bilen på en säker plats
och stäng av hybridsystemet.
Nollställning kan inte utföras medan
bilen är i rörelse.
2Justera lufttrycket i däcken till
specificerat lufttryck för kalla
däck. ( →sid. 471)
Se till att lufttrycket i däcken justeras till
specificerat lufttr yck för kalla däck. Sys-
temet för däcktr yckövervakning kom-
mer att baseras på det värdet.
3 Tryck startknappen till TÄNDN
PÅ. 4
Tryck på eller på ratten
och välj .
5 Tryck på eller på ratten,
välj ”Fordonsanpassning”, och
håll sedan intryckt.
6 Tryck på eller på ratten,
välj ”TPWS” och tryck sedan på
.
7 Tryck på eller på ratten,
välj ”Ställ in tryck”. Håll sedan
intryckt.
”Däcktrycksystemet stä lls in” visas på
informationsdisplayen och tryckvar-
ningslampan blinkar långsamt tre
gånger.
När meddelandet försvinner är nollställ-
ningen avslutad.
■Vid nollställning
Se till att nollställni ng utförs efter att
däcktrycket ha r justerats.
Kontrollera också att däcken är kalla
innan nollställningen utförs eller
däcktrycket justeras.
■Utföra nollställning
●Om du har oavsiktligt tryckt startknap-
pen till avstängt läge under nollställ-
ningen inte nollställningen påbörjas
på nytt eftersom nollställningen åter-
startas automatiskt när startknappen
nästa gång trycks till TÄNDN PÅ.
Nollställa däcktryckvar-
ningssystemet
OM42D32SE.book Page 375 Tuesday, September 22, 2020 10:04 AM

3766-3. Arbeten du kan göra själv
OM42D32SE

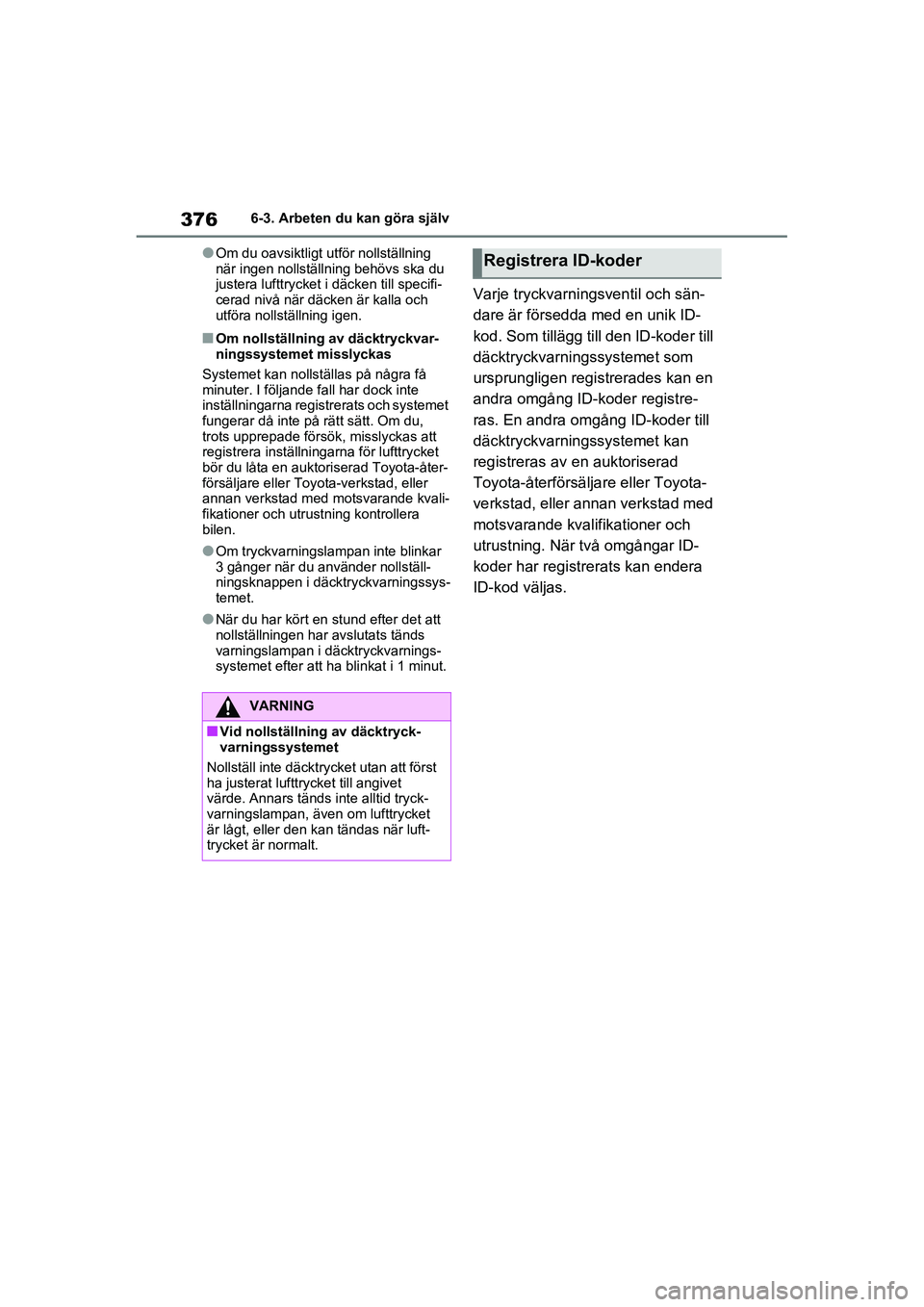

●Om du oavsiktligt utför nollställning
när ingen nollställning behövs ska du
justera lufttrycket i däcken till specifi-
cerad nivå när däcken är kalla och
utföra nollställning igen.
■Om nollställning av däcktryckvar-
ningssystemet misslyckas
Systemet kan nollstä llas på några få
minuter. I följande fall har dock inte
inställningarna regist rerats och systemet
fungerar då inte på rätt sätt. Om du,
trots upprepade försök, misslyckas att
registrera inställni ngarna för lufttrycket
bör du låta en auktoriserad Toyota-åter-
försäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande kvali-
fikationer och utrustning kontrollera
bilen.
●Om tryckvarningslampan inte blinkar
3 gånger när du använder nollställ-
ningsknappen i dä cktryckvarningssys-
temet.
●När du har kört en stund efter det att
nollställningen har avslutats tänds
varningslampan i däcktryckvarnings-
systemet efter att ha blinkat i 1 minut.
Varje tryckvarningsventil och sän-
dare är försedda med en unik ID-
kod. Som tillägg till den ID-koder till
däcktryckvarningssystemet som
ursprungligen registrerades kan en
andra omgång ID-koder registre-
ras. En andra omgång ID-koder till
däcktryckvarningssystemet kan
registreras av en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer och
utrustning. När två omgångar ID-
koder har registrerats kan endera
ID-kod väljas.
VARNING
■Vid nollställning av däcktryck-
varningssystemet
Nollställ inte däcktrycket utan att först
ha justerat lufttr ycket till angivet
värde. Annars tänds inte alltid tryck-
varningslampan, äv en om lufttrycket
är lågt, eller den kan tändas när luft-
trycket är normalt.
Registrera ID-koder
OM42D32SE.book Page 376 Tuesday, September 22, 2020 10:04 AM

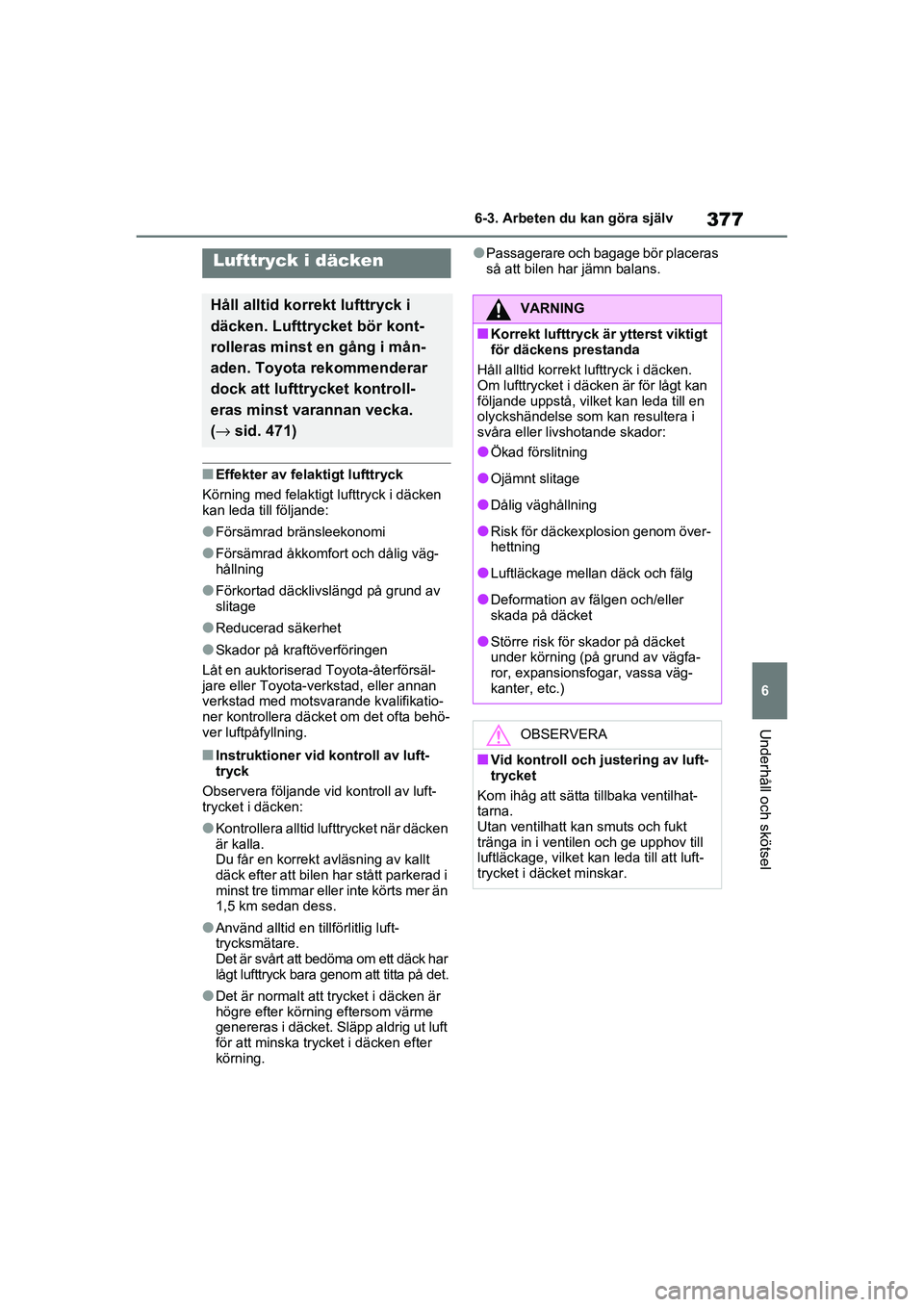

377
6
6-3. Arbeten du kan göra själv
Underhåll och skötsel
OM42D32SE
■Effekter av felaktigt lufttryck
Körning med fe laktigt lufttryck i däcken
kan leda till följande:
●Försämrad bränsleekonomi
●Försämrad åkkomfort och dålig väg-
hållning
●Förkortad däckliv slängd på grund av
slitage
●Reducerad säkerhet
●Skador på kraftöverföringen
Låt en auktoriserad Toyota-återförsäl-
jare eller Toyota-verkstad, eller annan
verkstad med motsvar ande kvalifikatio-
ner kontrollera däcke t om det ofta behö-
ver luftpåfyllning.
■Instruktioner vid kontroll av luft-
tryck
Observera följande vid kontroll av luft-
trycket i däcken:
●Kontrollera alltid lufttrycket när däcken
är kalla.
Du får en korrekt a vläsning av kallt
däck efter att bilen har stått parkerad i
minst tre timmar eller inte körts mer än
1,5 km sedan dess.
●Använd alltid en tillförlitlig luft-
trycksmätare.
Det är svårt att bedöma om ett däck har
lågt lufttryck bara geno m att titta på det.
●Det är normalt att trycket i däcken är
högre efter körning eftersom värme
genereras i däcket. Släpp aldrig ut luft
för att minska trycket i däcken efter
körning.
●Passagerare och bagage bör placeras
så att bilen har jämn balans.Lufttryck i däcken
Håll alltid korrekt lufttryck i
däcken. Lufttrycket bör kont-
rolleras minst en gång i mån-
aden. Toyota rekommenderar
dock att lufttrycket kontroll-
eras minst varannan vecka.
( → sid. 471)VARNING
■Korrekt lufttryck är ytterst viktigt
för däckens prestanda
Håll alltid korrekt lufttryck i däcken.
Om lufttrycket i däcken är för lågt kan
följande uppstå, vilket kan leda till en
olyckshändelse som kan resultera i
svåra eller livshotande skador:
●Ökad förslitning
●Ojämnt slitage
●Dålig väghållning
●Risk för däckexplosion genom över-
hettning
●Luftläckage mellan däck och fälg
●Deformation av fälgen och/eller
skada på däcket
●Större risk för skador på däcket
under körning (på grund av vägfa-
ror, expansionsfogar, vassa väg-
kanter, etc.)
OBSERVERA
■Vid kontroll och justering av luft-
trycket
Kom ihåg att sätta tillbaka ventilhat-
tarna.
Utan ventilhatt ka n smuts och fukt
tränga in i ventile n och ge upphov till
luftläckage, vilket k an leda till att luft-
trycket i däcket minskar.
OM42D32SE.book Page 377 Tuesday, September 22, 2020 10:04 AM

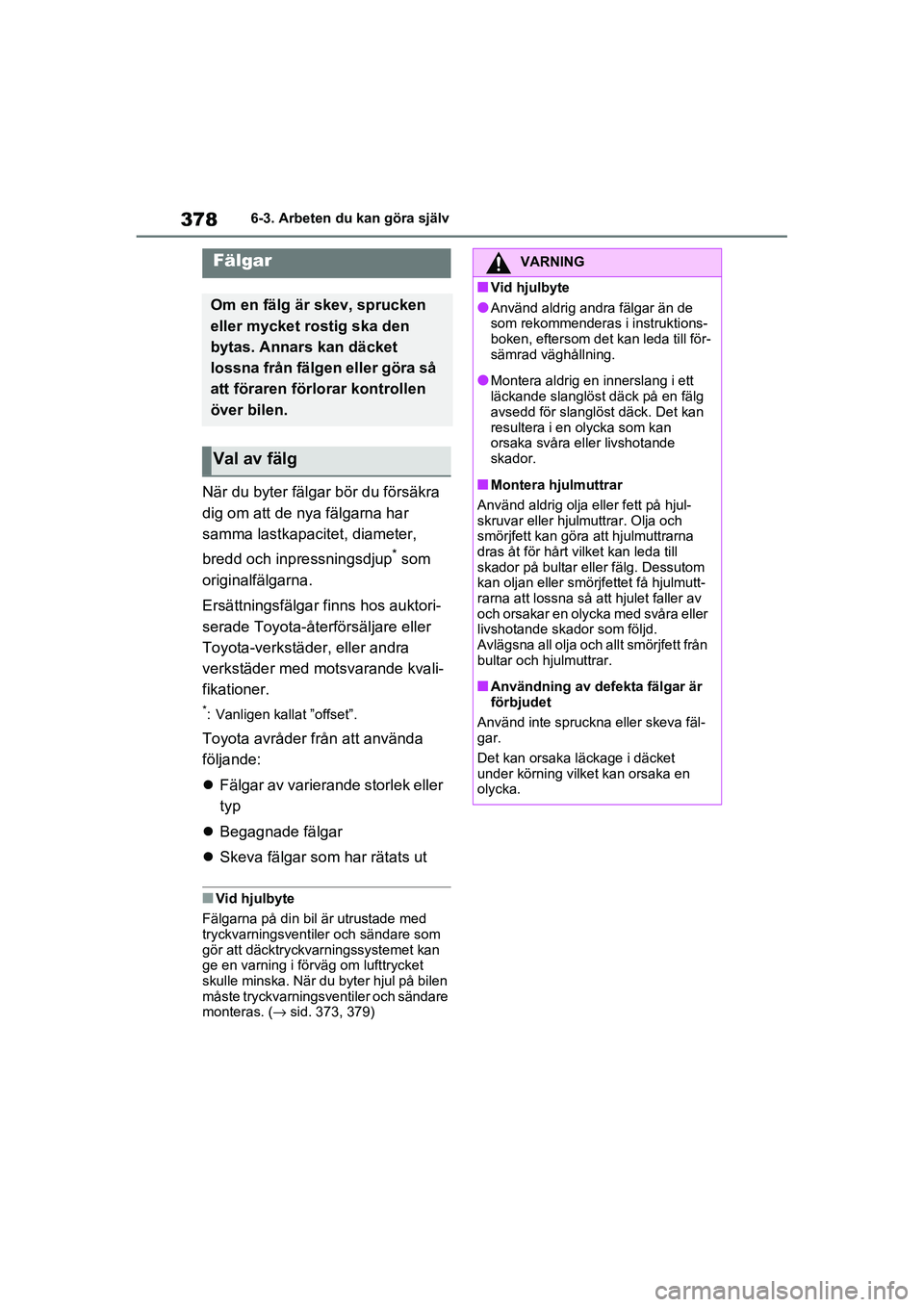

3786-3. Arbeten du kan göra själv
OM42D32SE
När du byter fälgar bör du försäkra
dig om att de nya fälgarna har
samma lastkapacitet, diameter,
bredd och inpressningsdjup
* som
originalfälgarna.
Ersättningsfälgar finns hos auktori-
serade Toyota-återförsäljare eller
Toyota-verkstäder, eller andra
verkstäder med motsvarande kvali-
fikationer.
*: Vanligen kallat ”offset”.
Toyota avråder fr ån att använda
följande:
 Fälgar av varierande storlek eller
typ
 Begagnade fälgar
 Skeva fälgar som har rätats ut
■Vid hjulbyte
Fälgarna på din bil är utrustade med
tryckvarningsventiler och sändare som
gör att däcktryckvarningssystemet kan
ge en varning i förväg om lufttrycket
skulle minska. När du byter hjul på bilen
måste tryckvarningsve ntiler och sändare
monteras. (→ sid. 373, 379)
Fälgar
Om en fälg är skev, sprucken
eller mycket rostig ska den
bytas. Annars kan däcket
lossna från fälgen eller göra så
att föraren förlorar kontrollen
över bilen.
Val av fälg
VARNING
■Vid hjulbyte
●Använd aldrig andra fälgar än de
som rekommenderas i instruktions-
boken, eftersom det kan leda till för-
sämrad väghållning.
●Montera aldrig en innerslang i ett
läckande slanglöst däck på en fälg
avsedd för slanglöst däck. Det kan
resultera i en olycka som kan
orsaka svåra eller livshotande
skador.
■Montera hjulmuttrar
Använd aldrig olja eller fett på hjul-
skruvar eller hjulmuttrar. Olja och
smörjfett kan göra a tt hjulmuttrarna
dras åt för hårt vilket kan leda till
skador på bultar el ler fälg. Dessutom
kan oljan eller smörjfettet få hjulmutt-
rarna att lossna så att hjulet faller av
och orsakar en olycka med svåra eller
livshotande skador som följd.
Avlägsna all olja och allt smörjfett från
bultar och hjulmuttrar.
■Användning av defekta fälgar är
förbjudet
Använd inte spruckn a eller skeva fäl-
gar.
Det kan orsaka läckage i däcket
under körning vilket kan orsaka en
olycka.
OM42D32SE.book Page 378 Tuesday, September 22, 2020 10:04 AM

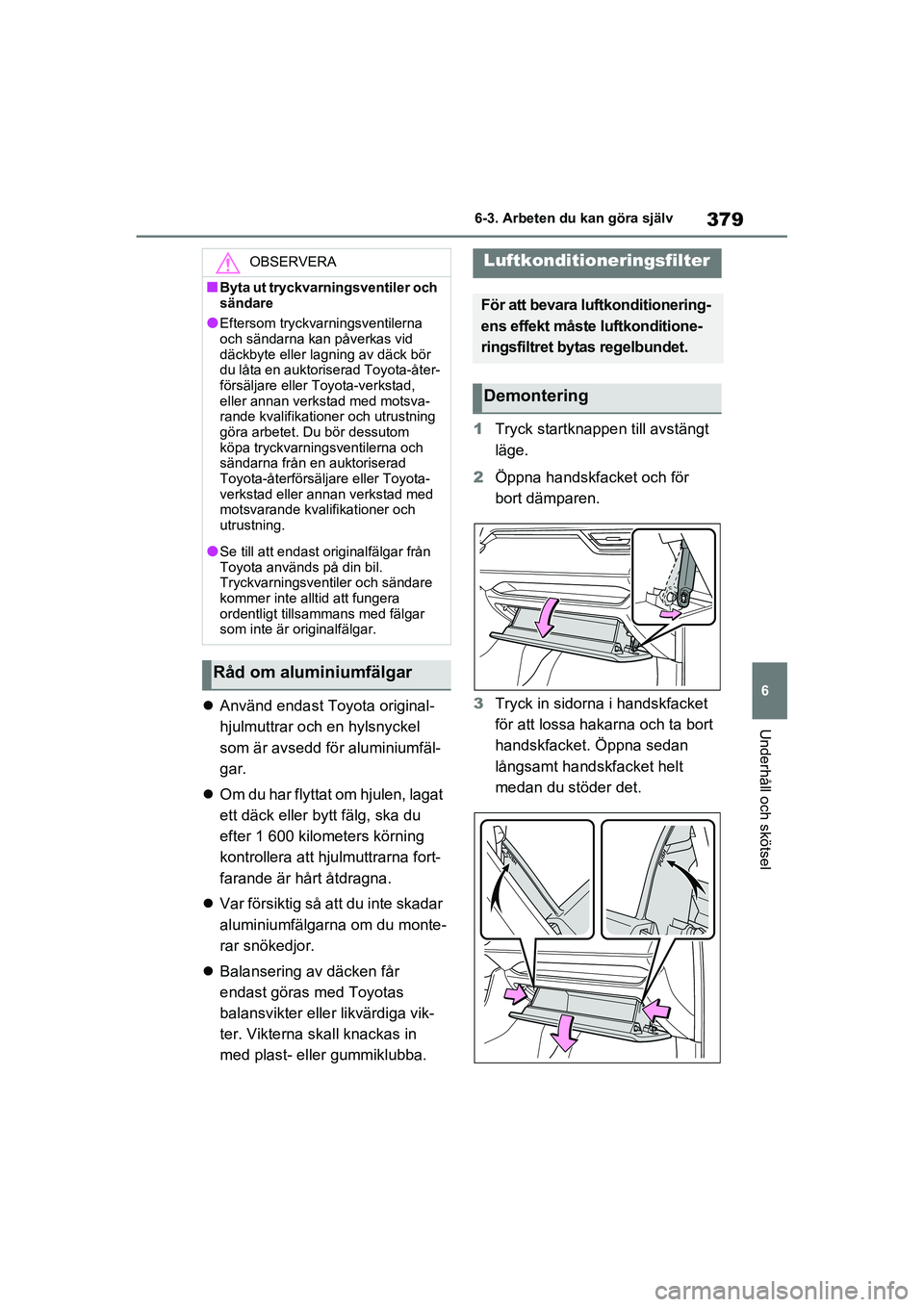

379
6
6-3. Arbeten du kan göra själv
Underhåll och skötsel
OM42D32SE

Använd endast Toyota original-
hjulmuttrar och en hylsnyckel
som är avsedd för aluminiumfäl-
gar.
 Om du har flyttat om hjulen, lagat
ett däck eller bytt fälg, ska du
efter 1 600 kilo meters körning
kontrollera att hju lmuttrarna fort-
farande är hårt åtdragna.
 Var försiktig så att du inte skadar
aluminiumfälgarna om du monte-
rar snökedjor.
 Balansering av däcken får
endast göras med Toyotas
balansvikter eller likvärdiga vik-
ter. Vikterna ska ll knackas in
med plast- eller gummiklubba. 1
Tryck startknappen till avstängt
läge.
2 Öppna handskfacket och för
bort dämparen.
3 Tryck in sidorna i handskfacket
för att lossa hakarna och ta bort
handskfacket. Öppna sedan
långsamt handskfacket helt
medan du stöder det.
OBSERVERA
■Byta ut tryckvarningsventiler och
sändare
●Eftersom tryckvarningsventilerna
och sändarna kan påverkas vid
däckbyte eller la gning av däck bör
du låta en auktoriserad Toyota-åter-
försäljare eller Toyota-verkstad,
eller annan verkstad med motsva-
rande kvalifikationer och utrustning
göra arbetet. Du bör dessutom
köpa tryckvarning sventilerna och
sändarna från en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad eller annan verkstad med
motsvarande kvalifikationer och
utrustning.
●Se till att endast originalfälgar från
Toyota används på din bil.
Tryckvarningsventiler och sändare
kommer inte alltid att fungera
ordentligt tillsammans med fälgar
som inte är originalfälgar.
Råd om aluminiumfälgar
Luftkonditioneringsfilter
För att bevara luftkonditionering-
ens effekt måste luftkonditione-
ringsfiltret bytas regelbundet.
Demontering
OM42D32SE.book Page 379 Tuesday, September 22, 2020 10:04 AM

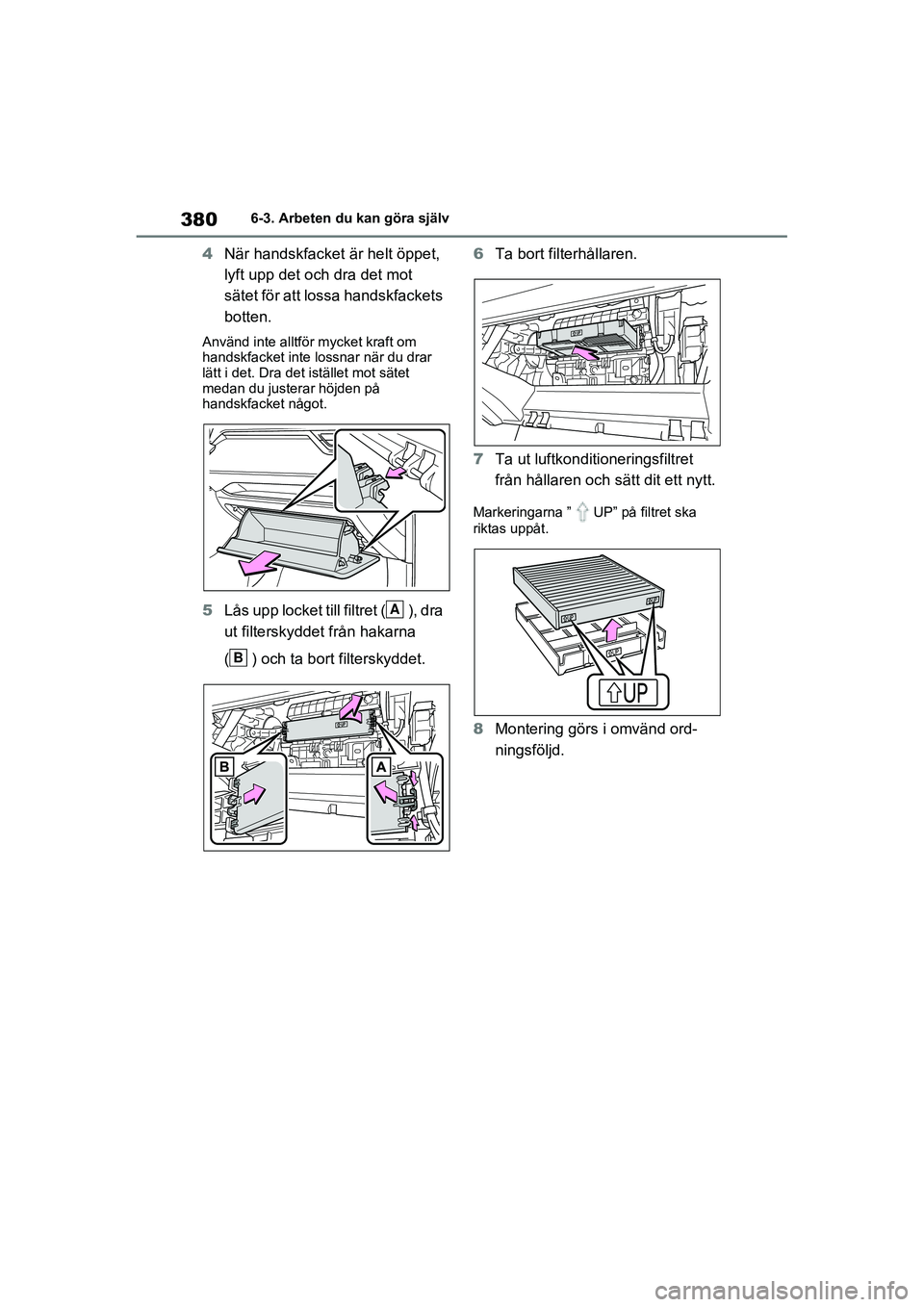

3806-3. Arbeten du kan göra själv
OM42D32SE
4När handskfacket är helt öppet,
lyft upp det och dra det mot
sätet för att lossa handskfackets
botten.
Använd inte alltför mycket kraft om
handskfacket inte lossnar när du drar
lätt i det. Dra det istället mot sätet
medan du justerar höjden på
handskfacket något.
5 Lås upp locket till filtret ( ), dra
ut filterskyddet från hakarna
( ) och ta bort filterskyddet. 6
Ta bort filterhållaren.
7 Ta ut luftkonditioneringsfiltret
från hållaren och sätt dit ett nytt.
Markeringarna ” UP” på filtret ska
riktas uppåt.
8Montering görs i omvänd ord-
ningsföljd.
A
B
OM42D32SE.book Page 380 Tuesday, September 22, 2020 10:04 AM
