TOYOTA RAV4 2020 Instructieboekje (in Dutch)

1101-4. Antidiefstalsysteem
*: Indien aanwezig
■Zaken die gecontroleerd moeten
worden alvorens de auto te ver-
grendelen
Controleer onderstaande zaken om
ongewild activeren van het alarm en
diefstal te voorkomen:
 Er is niemand in de auto. 
De zijruiten en het schuifdak (indien
aanwezig) of het panoramadak
(indien aanwezig) zijn gesloten voor-
dat het alarm wordt ingeschakeld.
 Er zijn geen waarde volle spullen of
persoonlijke zaken in de auto achter-
gebleven.
■Inschakelen
Sluit de portieren, de achterklep en de
motorkap en vergrendel alle portieren
met de instapfunctie (indien aanwezig)
of de afstandsbediening. Na 30 secon-
den wordt het syst eem automatisch
ingeschakeld.
Het systeem is ingeschakeld zodra het con-
trolelampje niet meer constant brandt maar
knippert.
■Uitschakelen of uitzetten
Deactiveer of schakel het alarm uit vol-
gens een van de o nderstaande manie-
ren:
 Ontgrendel de po rtieren met de
instapfunctie (indien aanwezig) of de
afstandsbediening.
 Start de motor. (Het alarm wordt na
enkele seconden gedeactiveerd of
uitgeschakeld.)
■Onderhoud van het systeem
De auto is voorzien van een onderhoudsvrij
alarmsysteem.
Alarm*
Met licht en geluid worden alarm-
signalen gegeven wanneer er een
inbraakpoging wordt gedetec-
teerd.
Wanneer het alarmsysteem is
ingeschakeld, wordt het alarm
onder de volgende omstandighe-
den geactiveerd:
 Als een vergrendeld portier wordt
ontgrendeld of geopend zonder
gebruik te maken van de instap-
functie (indien aanwezig) of de
afstandsbediening. (De portieren
zullen automatisch opnieuw wor-
den vergrendeld.)
 Als de motorkap wordt geopend.
 De inbraaksensor (indien aanwe-
zig) signaleert een beweging in de
auto. (Voorbeeld: een indringer
breekt een ruit en dringt de auto
binnen.)
 De hellingsensor (indien aanwe-
zig) signaleert een verandering in
de hoek van de au to ten opzichte
van het wegdek.
Inschakelen/uitschakelen/
uitzetten van het alarmsysteem
pM_RAV4_OM_OM42C76E_(EE).book P age 110 Monday, October 7, 2019 3:26 PM

111
1
1-4. Antidiefstalsysteem
Veiligheid en beveiliging
■Activeren van het alarm
Het alarm kan in de volgende situaties geac-
tiveerd worden:
(Door het stopzetten van het alarm wordt het
systeem gedeactiveerd.)
●De portieren worden met de sleutel ont-
grendeld.
●Een persoon in de auto opent een portier,
de achterklep of de motorkap of ontgren-
delt de auto met de vergrendelknop aan de
binnenzijde.
●De accu wordt opgeladen of vervangen
terwijl de auto is vergrendeld. ( Blz. 669)
■Door alarmsysteem bediende portier-
vergrendeling
In de volgende gevallen worden, afhankelijk
van de situatie, de portieren automatisch ver-
grendeld om potentiële indringers buiten de
auto te houden:
●Wanneer een in de auto achtergebleven
persoon het portier ontgrendelt en het
alarm wordt geactiveerd.
●Terwijl het alarm is geactiveerd, ontgren-
delt een in de auto achtergebleven per-
soon het portier.
●Bij het bijladen of vervangen van de accu.
■Persoonlijke voorkeursinstellingen
(indien aanwezig)
Het alarm kan zo worden ingesteld, dat het
wordt uitgeschakeld wanneer de sleutel
(auto's zonder Smart entry-systeem en start-
knop) of mechanische s leutel (auto's met
Smart entry-systeem en startknop) wordt
gebruikt om de auto te ontgrendelen.
(Systemen met mogelijkheden voor persoon-
lijke voorkeur sinstellingen: Blz. 695)
■Signalering inbraaksensor en hel-
lingsensor
 De inbraaksensor signaleert indrin-
gers of een beweging in de auto.
 De hellingsensor signaleert een ver-
andering van de hoe k van de auto
ten opzichte van het wegdek, die bij-
voorbeeld ontstaat als de auto weg-
gesleept wordt.
Dit systeem is ontworpen om diefstal te
voorkomen, maar ee n optimale beveili-
ging tegen elke vorm van inbraak kan
niet worden gegarandeerd.
■De inbraaksensor en hellingsen-
sor inschakelen
Als het alarm wordt ingeschakeld, wor-
den de inbraaksens or en de hellingsen-
sor automatisch ingeschakeld.
(Blz. 110)
OPMERKING
■Ervoor zorgen dat het systeem goed
werkt
Verander of verwijder het systeem niet. Na
veranderen of verwijderen kan de juiste
werking van het systeem niet worden
gegarandeerd.
Inbraaksensor en hellingsensor
(indien aanwezig)
pM_RAV4_OM_OM42C76E_(EE).book P age 111 Monday, October 7, 2019 3:26 PM

1121-4. Antidiefstalsysteem
■De inbraaksensor en de helling-
sensor uitschakelen
Als u huisdieren of bewegende voor-
werpen in de auto ac hterlaat, moet u
ervoor zorgen dat u de inbraaksensor
en de hellingsensor uitschakelt voordat
u het alarm instelt, omdat deze senso-
ren reageren op bewegingen binnen in
de auto.
1 Zet het contact UIT.
2 Druk op de uitschakeltoets van de
inbraaksensor en hellingsensor.
Druk opnieuw op de toets om de inbraak-
sensor en de hellingsens or weer in te scha-
kelen.
Telkens wanneer de inbraaksensor en de
hellingsensor worden uitgeschakeld/inge-
schakeld, wordt er een melding weergege-
ven op het multi-informatiedisplay.
■Uitschakelen en automatisch weer
inschakelen van de inbraaksensor en
hellingsensor
●Het alarm wordt ingeschakeld zelfs wan-
neer de inbraaksensor en de hellingsensor
zijn uitgeschakeld.
●Auto's zonder Smart entry-systeem en
startknop: Nadat de inbraaksensor en hel-
lingsensor zijn uitgeschakeld, kunnen deze
opnieuw worden ingeschakeld door het
contact AAN te zetten of door de portieren
met de afstandsbediening te ontgrendelen.
●Auto's met Smart entry-systeem en start-
knop: Nadat de inbraaksensor en de hel-
lingsensor uitgeschakeld zijn, worden deze
opnieuw ingeschakeld door op de start-
knop te drukken of de portieren te ontgren- delen met de instapfunctie (indien
aanwezig) of de afstandsbediening.
●De inbraaksensor en de hellingsensor zul-
len automatisch weer worden ingescha-
keld wanneer het alarmsysteem weer
wordt ingeschakeld.
■Informatie over de inbraaksensor
De sensor activeert in de volgende gevallen
mogelijk het alarm:
●Er bevinden zich nog personen of huisdie-
ren in de auto.
●Een zijruit, het schuifdak (indien aanwezig)
of het panoramadak (indien aanwezig) is
open.
In dit geval registreert de sensor mogelijk het
volgende:
• Wind of beweging van voorwerpen, zoals bladeren en insecten, in de auto
• Ultrasoongolven van apparaten, zoals de inbraaksensoren van andere auto's
• Het bewegen van mensen buiten de auto
●Er bevinden zich onstabiele voorwerpen,
zoals loshangende accessoires of kleding
aan kledinghaakjes, in de auto.
pM_RAV4_OM_OM42C76E_(EE).book P age 112 Monday, October 7, 2019 3:26 PM

113
1
1-4. Antidiefstalsysteem
Veiligheid en beveiliging
●De auto is geparkeerd op een plek waar
extreme trillingen of geluiden optreden,
zoals in een parkeergarage.
●Er wordt ijs of sneeuw van de auto verwij-
derd, waardoor de auto herhaaldelijk wordt
blootgesteld aan sc
hokken of trillingen.
●De auto staat in een wasstraat of een
hogedruk-wasinstallatie.
●De auto is blootgesteld aan schokken die
het gevolg zijn van hagel, onweer of
andere van buitenaf komende herhaalde
schokken of trillingen.
■Informatie over de hellingsensor
De sensor activeert in de volgende gevallen
mogelijk het alarm:
●De auto wordt vervoerd per boot, aanhang-
wagen, trein, enz.
●De auto staat geparkeerd in een parkeer-
garage.
●De auto bevindt zich in een wasstraat
waarin de auto verplaatst wordt.
●Een van de banden verl iest zijn spanning.
●De auto wordt opgekrikt.
●Er doet zich een aardbeving of wegverzak-
king voor.
OPMERKING
■Ervoor zorgen dat de inbraaksensor
goed werkt
●Raak de sensoren niet aan en bedek ze
ook niet, omdat hierdoor de werking van
de sensoren in negatieve zin beïnvloed
kan worden.
●Spuit geen luchtverfrisser of andere pro-
ducten rechtstreeks in de openingen
van de sensoren.
●Als u andere accessoires installeert dan
originele Toyota-onderdelen of wanneer
u voorwerpen achterlaat tussen de
bestuurdersstoel en de stoel van de
voorpassagier, werkt de inbraaksensor
mogelijk minder goed.
●Auto's met Smart entry-systeem en
startknop: De werking van de inbraak-
sensor wordt mogelijk gestopt wanneer
de elektronische sleutel zich in de buurt
van de auto bevindt.
pM_RAV4_OM_OM42C76E_(EE).book P age 113 Monday, October 7, 2019 3:26 PM

1141-4. Antidiefstalsysteem
pM_RAV4_OM_OM42C76E_(EE).book Page 114 Monday, October 7, 2019 3:26 PM

2
115
2
Voertuigstatusinformatie en controlelampjes
Voertuigstatusinformatieen controlelampjes
2-1. Instrumentenpaneel
Waarschuwingslampjes en controlelampjes ................... 116
Meters en tellers (4,2 inch display) ................. 122
Meters en tellers (7 inch display) .................... 126
Multi-informatiedisplay ........... 131
Informatie over brandstofverbruik ................ 141
pM_RAV4_OM_OM42C76E_(EE).book P age 115 Monday, October 7, 2019 3:26 PM

1162-1. Instrumentenpaneel
2-1.Instrumentenpaneel
Om de functie van alle lampjes uit te leggen, zijn in de volgen de afbeelding alle
waarschuwingslampjes en controlelampjes brandend afgebeeld.
■4,2 inch display
De eenheden op de tellers en enkele indicatoren kunnen per regi o verschillen.
■7 inch display
Voor de weergave kan worden gek ozen uit een analoge en een digitale snelheids-
meter. ( Blz. 136)
Waarschuwingslampjes en controlelampjes
De waarschuwingslampjes en contr olelampjes op het instrumentenpaneel,
het middenpaneel en de buitenspi egels informeren de bestuurder over de
status van de diverse systemen van de auto.
Instrumentenpaneel
pM_RAV4_OM_OM42C76E_(EE).book P age 116 Monday, October 7, 2019 3:26 PM

117
2
2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes

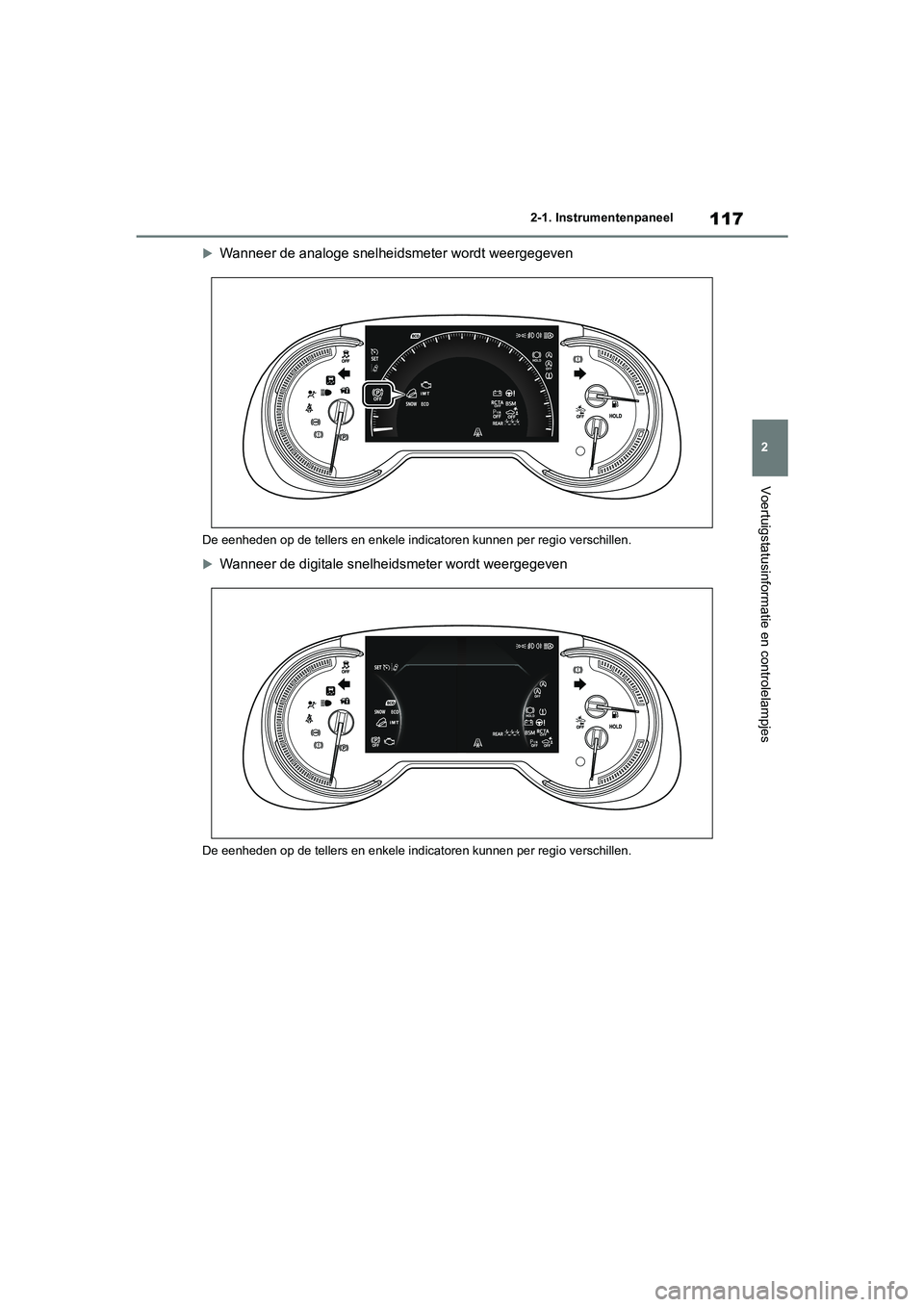

Wanneer de analoge snelheidsmeter wordt weergegeven
De eenheden op de tellers en enkele indicatoren kunnen per regi
o verschillen.

Wanneer de digitale snelheidsmeter wordt weergegeven
De eenheden op de tellers en enkele indicatoren kunnen per regi o verschillen.
pM_RAV4_OM_OM42C76E_(EE).book Page 117 Monday, October 7, 2019 3:26 PM

1182-1. Instrumentenpaneel
Waarschuwingslampjes informeren de
bestuurder over storingen in de aange-
geven systemen van de auto.
*1: Deze lampjes gaan branden wanneer het contact AAN wordt gezet om aan te
geven dat er een systeemcontrole wordt
uitgevoerd. Ze doven nadat de motor is
aangeslagen of nadat er enkele secon-
Waarschuwingslampjes
(Rood) Waarschuwingslampje rem-
systeem
*1 (
 Blz. 630)
(Geel) Waarschuwingslampje rem-
systeem
*1 (
 Blz. 630)
Laadstroomcontrole-
lampje
*1 (  Blz. 631)
Waarschuwingslampje hoge
koelvloeistoftemperatuur
*2
(  Blz. 631)
Waarschuwingslampje lage
oliedruk
*2 (  Blz. 631)
Motorcontrolelampje
*1
(  Blz. 631)
Waarschuwingslampje
SRS
*1 (  Blz. 632)
Waarschuwingslampje
ABS
*1 (  Blz. 632)
(Rood/geel) Waarschuwingslampje elek-
trische stuurbekrachtiging
*1
(  Blz. 632)
(Geel) Controlelampje iMT
*1
(indien aanwezig)
(  Blz. 632)
(Knippert of brandt) Waarschuwingslampje
PCS
*1 (indien aanwezig)
(  Blz. 633)
(Oranje) Controlelampje LTA (indien
aanwezig) (
Blz. 633)
Controlelampje LDA (indien
aanwezig) ( Blz. 633)
(Knippert) Controlelampje uitgescha-
keld Stop & Start-systeem
*1
(indien aanwezig)
(  Blz. 633)
(Knippert) Controlelampje Toyota Par-
king Assist-sensor OFF
*3
(indien aanwezig)
(  Blz. 634)
(Knippert) Controlelampje PKSB
OFF
*1 (indien aanwezig)
(  Blz. 634)
(Knippert) Controlelampje RCTA
OFF
*1 (indien aanwezig)
(  Blz. 635)
Controlelampje Traction
Control
*1 (  Blz. 635)
Waarschuwingslampje
Brake Override-sys-
teem/wegrijregeling (indien
aanwezig)/PKSB (indien
aanwezig)
*2 (  Blz. 636)
(Knippert) Controlelampje Brake Hold-
systeem in werking
*1
(  Blz. 636)
(Knippert) Waarschuwingslampje par-
keerrem (
Blz. 637)
Waarschuwingslampje lage
bandenspanning
*1 (indien
aanwezig) ( Blz. 637)
Waarschuwingslampje laag
brandstofniveau
(  Blz. 637)
Controlelampje bestuurders-
en voorpassagiersgordel
(  Blz. 638)
Controlelampje achterpas-
sagiersgordel (indien aan-
wezig) ( Blz. 638)
pM_RAV4_OM_OM42C76E_(EE).book P age 118 Monday, October 7, 2019 3:26 PM

119
2
2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes
den verstreken zijn. Er kan een storing in
een systeem aanwezig zijn als het lampje
niet gaat branden of uitgaat. Laat de auto
controleren door een erkende Toyota-
dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en
uitgeruste deskundige.
*2: Dit lampje brandt op het multi-informatie-
display en er wordt een melding weerge-
geven.
*3: Het controlelampje Toyota Parking
Assist-sensor OFF gaat branden wan-
neer het contact AAN wordt gezet, terwijl
de Toyota Parking A ssist-sensor is inge-
schakeld. Het gaat na enkele seconden
uit.
De controlelampjes informeren de
bestuurder over de bedrijfsstatus van
de verschillende syst emen van de auto.
WAARSCHUWING
■Als een waarschuwingslampje van
een veiligheidssysteem niet gaat
branden
Als een lampje van een veiligheidssys-
teem zoals het ABS of het waarschu-
wingslampje SRS niet gaan branden als u
de motor start, kan dat betekenen dat
deze systemen niet beschikbaar zijn om u
te beschermen in geval van een ongeval,
waardoor ernstig letsel zou kunnen ont-
staan. Laat, als dit gebeurt, de auto onmid-
dellijk nakijken door een erkende Toyota-
dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en
uitgeruste deskundige.
Controlelampjes
Controlelampje richting-
aanwijzers ( Blz. 316)
Controlelampje achterlicht
(  Blz. 322)
Controlelampje grootlicht
(  Blz. 324)
Controlelampje Automatic
High Beam-systeem
(indien aanwezig)
(  Blz. 325)
Controlelampje mistlampen
voor (indien aanwezig)
(  Blz. 328)
Controlelampje mistachter-
licht (indien aanwezig)
(  Blz. 328)
Controlelampje Smart
entry-systeem met start-
knop
*1 (indien aanwezig)
(  Blz. 300)
(Groen) Controlelampje iMT (indien
aanwezig) (
Blz. 314)
Schakeladviesindicator
(indien aanwezig)
(  Blz. 315)
Controlelampje cruise con-
trol ( Blz. 376, 388, 399)
Controlelampje Dynamic
Radar Cruise Control
(indien aanwezig)
(  Blz. 376, 388)
Controlelampje cruise con-
trol SET ( Blz. 376, 388,
399)
Controlelampje snelheids-
begrenzer (indien aanwe-
zig) ( Blz. 402)
pM_RAV4_OM_OM42C76E_(EE).book P age 119 Monday, October 7, 2019 3:26 PM
