TOYOTA RAV4 2020 Instructieboekje (in Dutch)

401-1. Voor een veilig gebruik
■Onderdelen SRS-airbagsysteemSensoren frontale aanrijding
Aan/uit-schakelaar air bag (indien aanwezig)
Voorpassagiersairbag
Sensoren aanrijding opzij (voorportier)
Curtain airbags
Gordelspanners en spankrac htbegrenzers (voorstoelen)
Sensoren aanrijding opzij (voor)
Side airbags
Sensoren aanrijding opzij (achter)
Gordelspanners en spankrachtbegr enzers (buitenste zitplaatsen achter) (indien
aanwezig)
Bestuurdersairbag
Knie-airbag
Waarschuwingslampje SRS
Airbag-ECU
A
B
C
D
E
F
G
H
I
J
K
L
M
N
pM_RAV4_OM_OM42C76E_(EE).book P age 40 Monday, October 7, 2019 3:26 PM

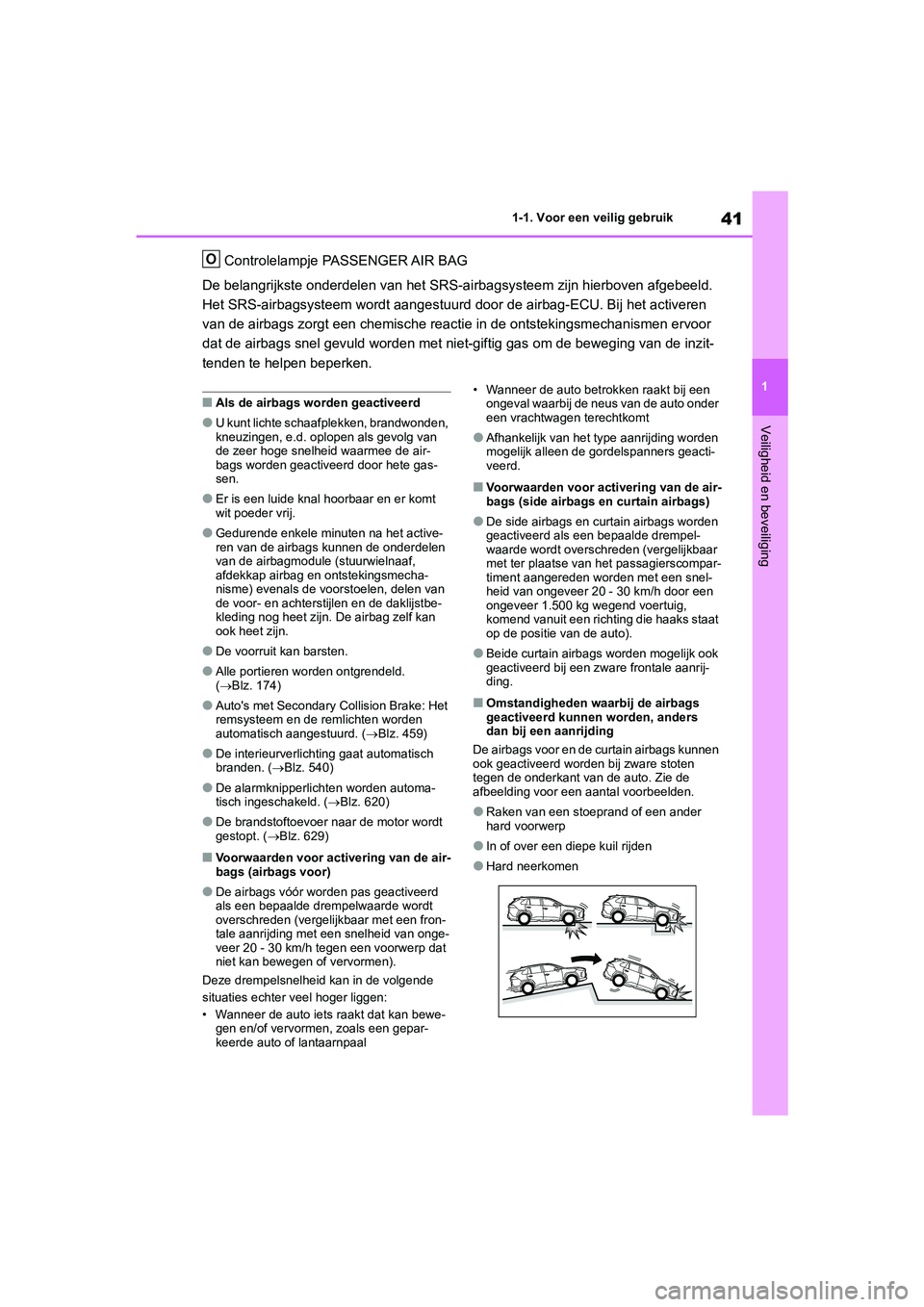

41
1
1-1. Voor een veilig gebruik
Veiligheid en beveiliging
Controlelampje PASSENGER AIR BAG
De belangrijkste on derdelen van het SRS- airbagsysteem zijn hier boven afgebeeld.
Het SRS-airbagsysteem wordt aanges tuurd door de airbag-ECU. Bij het activeren
van de airbags zorgt een chemisch e reactie in de ontstekingsmechanismen ervoor
dat de airbags snel gevuld worden met niet-giftig gas om de beweging van de inzit-
tenden te helpen beperken.
■Als de airbags worden geactiveerd
●U kunt lichte schaafplekken, brandwonden,
kneuzingen, e.d. oplopen als gevolg van
de zeer hoge snelheid waarmee de air-
bags worden geactiveerd door hete gas-
sen.
●Er is een luide knal hoorbaar en er komt
wit poeder vrij.
●Gedurende enkele minuten na het active-
ren van de airbags kunnen de onderdelen
van de airbagmodule (stuurwielnaaf,
afdekkap airbag en ontstekingsmecha-
nisme) evenals de voorstoelen, delen van
de voor- en achterstij len en de daklijstbe-
kleding nog heet zijn. De airbag zelf kan
ook heet zijn.
●De voorruit kan barsten.
●Alle portieren worden ontgrendeld.
(  Blz. 174)
●Auto's met Secondary Collision Brake: Het
remsysteem en de remlichten worden
automatisch aangestuurd. ( Blz. 459)
●De interieurverlichting gaat automatisch
branden. ( Blz. 540)
●De alarmknipperlichten worden automa-
tisch ingeschakeld. ( Blz. 620)
●De brandstoftoevoer naar de motor wordt
gestopt. ( Blz. 629)
■Voorwaarden voor activering van de air-
bags (airbags voor)
●De airbags vóór worden pas geactiveerd
als een bepaalde drempelwaarde wordt
overschreden (vergelijkbaar met een fron-
tale aanrijding met een snelheid van onge-
veer 20 - 30 km/h tegen een voorwerp dat
niet kan bewegen of vervormen).
Deze drempelsnelheid kan in de volgende
situaties echter veel hoger liggen:
• Wanneer de auto iets raakt dat kan bewe- gen en/of vervormen, zoals een gepar-
keerde auto of lantaarnpaal • Wanneer de auto betrokken raakt bij een
ongeval waarbij de neus van de auto onder
een vrachtwagen terechtkomt
●Afhankelijk van het ty pe aanrijding worden
mogelijk alleen de go rdelspanners geacti-
veerd.
■Voorwaarden voor activering van de air-
bags (side airbags en curtain airbags)
●De side airbags en curtain airbags worden
geactiveerd als een bepaalde drempel-
waarde wordt overschreden (vergelijkbaar
met ter plaatse van het passagierscompar-
timent aangereden worden met een snel-
heid van ongeveer 20 - 30 km/h door een
ongeveer 1.500 kg wegend voertuig,
komend vanuit een richting die haaks staat
op de positie van de auto).
●Beide curtain airbags worden mogelijk ook
geactiveerd bij een zware frontale aanrij-
ding.
■Omstandigheden waarbij de airbags
geactiveerd kunnen worden, anders
dan bij een aanrijding
De airbags voor en de curtain airbags kunnen
ook geactiveerd worden bij zware stoten
tegen de onderkant van de auto. Zie de
afbeelding voor een aantal voorbeelden.
●Raken van een stoeprand of een ander
hard voorwerp
●In of over een diepe kuil rijden
●Hard neerkomen
O
pM_RAV4_OM_OM42C76E_(EE).book P age 41 Monday, October 7, 2019 3:26 PM

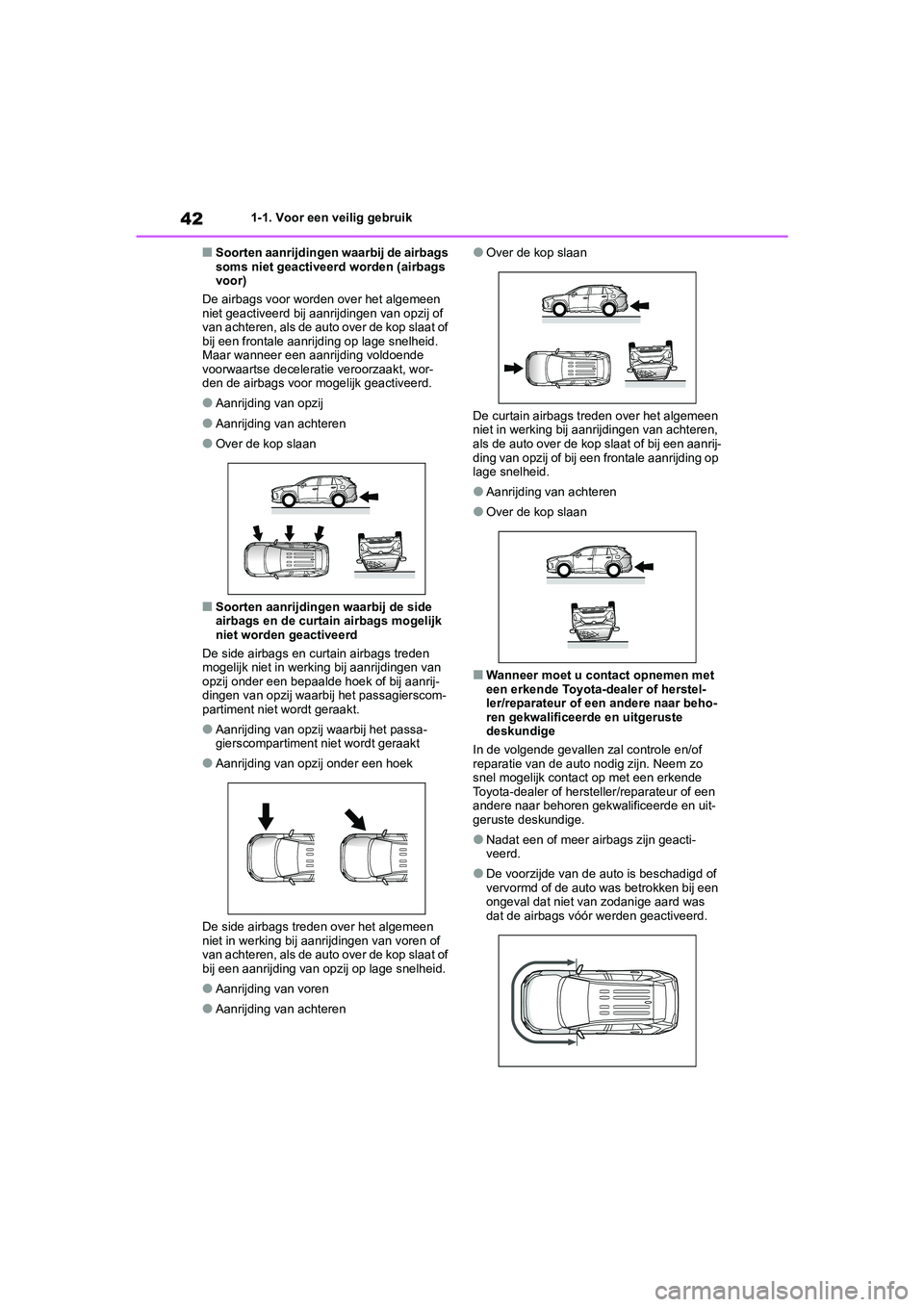

421-1. Voor een veilig gebruik
■Soorten aanrijdingen waarbij de airbags
soms niet geactiveerd worden (airbags
voor)
De airbags voor worden over het algemeen
niet geactiveerd bij aanrijdingen van opzij of
van achteren, als de auto over de kop slaat of
bij een frontale aanrijding op lage snelheid.
Maar wanneer een aanrijding voldoende
voorwaartse decelerat ie veroorzaakt, wor-
den de airbags voor m ogelijk geactiveerd.
●Aanrijding van opzij
●Aanrijding van achteren
●Over de kop slaan
■Soorten aanrijdingen waarbij de side
airbags en de curtain airbags mogelijk
niet worden geactiveerd
De side airbags en curtain airbags treden
mogelijk niet in werki ng bij aanrijdingen van
opzij onder een bepaalde hoek of bij aanrij-
dingen van opzij waarbij het passagierscom-
partiment niet wordt geraakt.
●Aanrijding van opzij waarbij het passa-
gierscompartiment niet wordt geraakt
●Aanrijding van opzij onder een hoek
De side airbags treden over het algemeen
niet in werking bij aanrijdingen van voren of
van achteren, als de auto over de kop slaat of
bij een aanrijding van opzij op lage snelheid.
●Aanrijding van voren
●Aanrijding van achteren
●Over de kop slaan
De curtain airbags treden over het algemeen
niet in werking bij aanr ijdingen van achteren,
als de auto over de kop slaat of bij een aanrij-
ding van opzij of bij een frontale aanrijding op
lage snelheid.
●Aanrijding van achteren
●Over de kop slaan
■Wanneer moet u contact opnemen met
een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste
deskundige
In de volgende gevallen zal controle en/of
reparatie van de auto nodig zijn. Neem zo
snel mogelijk contact op met een erkende
Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uit-
geruste deskundige.
●Nadat een of meer airbags zijn geacti-
veerd.
●De voorzijde van de auto is beschadigd of
vervormd of de auto was betrokken bij een
ongeval dat niet van zodanige aard was
dat de airbags vóór werden geactiveerd.
pM_RAV4_OM_OM42C76E_(EE).book P age 42 Monday, October 7, 2019 3:26 PM

43
1
1-1. Voor een veilig gebruik
Veiligheid en beveiliging
●Bij beschadiging of vervorming van een
gedeelte van een portier of het omliggende
gebied, wanneer er een gat in is gemaakt
of bij een ongeval dat niet van zodanige
aard was dat de side airbags en curtain air-
bags werden geactiveerd.
●Bij krassen, scheuren of andere beschadi-
gingen aan het stuurwielkussen of het
dashboard bij de voorpassagiersairbag of
het onderste gedeelte van het instrumen-
tenpaneel.
●Bij krassen, scheuren of andere beschadi-
gingen aan de zijkant van de leuning van
een voorstoel met een side airbag.
●Bij krassen, scheuren of andere beschadi-
gingen in het deel van de voor- en achter-
stijl en de daklijstbekleding met de curtain
airbags.
WAARSCHUWING
■Voorzorgsmaatregelen airbags
Neem met betrekking tot de airbags de
volgende voorzorgsmaatregelen in acht.
Het niet in acht nemen van de voorzorgs-
maatregelen kan ernsti g letsel tot gevolg
hebben.
●Alle inzittenden dienen hun veiligheids-
gordel op de juiste manier te dragen.
De SRS-airbags zijn aanvullende mid-
delen die samen met de veiligheidsgor-
dels gebruikt moeten worden.
●De bestuurdersairbag wordt met een
aanzienlijke kracht geactiveerd, waar-
door ernstig letsel kan ontstaan, vooral
wanneer de bestuurder zich erg dicht bij
de airbag bevindt.
Het gevaarlijkst bij de activering van de
airbag zijn de eerste 50 - 75 mm; door een
afstand van minimaal 250 mm tot het
stuurwiel aan te houden, hanteert u een
veilige marge. Dit is de afstand gemeten
vanaf het midden van het stuurwiel tot aan
uw borstbeen. Als u nu minder dan 250
mm van de airbag zit, kunt u uw zitpositie
op verschillende manieren wijzigen:
• Plaats uw stoel zo ver mogelijk naar achteren terwijl de pedalen nog goed
kunnen worden bediend.
pM_RAV4_OM_OM42C76E_(EE).book P age 43 Monday, October 7, 2019 3:26 PM

441-1. Voor een veilig gebruik
WAARSCHUWING
• Zet de rugleuning iets achterover. Hoe-wel auto's verschillen, verkrijgen veel
bestuurders, zelfs met de bestuurders-
stoel helemaal naar voren, de afstand
van 250 mm door simpelweg de rugleu-
ning iets achterover te zetten. Als u door
het achterover zetten van uw stoel de
weg niet goed meer kunt zien, kunt u
een stevig, niet-glad kussen gebruiken
om hoger te zitten, of uw stoel hoger
zetten wanneer uw auto deze mogelijk-
heid biedt.
• Als het stuurwiel verstelbaar is, kantel het dan naar beneden. Hierdoor wijst de
airbag naar uw borst in plaats van naar
uw hoofd en nek.
De stoel dient te worden afgesteld zoals
hierboven aanbevolen , terwijl de pedalen
en het stuurwiel nog steeds goed bediend
kunnen worden en u het instrumentenpa-
neel nog goed kunt zien.
●De voorpassagiersairbag wordt ook met
een aanzienlijke kracht geactiveerd
waardoor ernstig letsel kan ontstaan,
vooral wanneer de voorpassagier zich
erg dicht bij de airbag bevindt. De voor-
passagiersstoel dient zo ver mogelijk
van de airbag af te staan, met de rug-
leuning rechtop.
●Kinderen die niet goed op de stoel zitten
en/of niet goed vastzitten, kunnen ern-
stig letsel oplopen door een geacti-
veerde airbag. Gebruik de
veiligheidsgordels nooit voor baby's of
kleine kinderen, maar zet hen goed vast
in een baby- of kinderzitje. Toyota
beveelt ten zeerste aan dat alle kinde-
ren op de achterstoelen plaatsnemen en
op de juiste wijze vastzitten. Achterin
zitten kinderen veiliger dan op de voor-
passagiersstoel. ( Blz. 50)
●Ga niet op het puntje van de stoel zitten
en leun niet op het dashboard.
●Laat een kind niet op de voorpassa-
giersstoel staan of bij een voorpassagier
op schoot zitten.
●Sta niet toe dat voorpassagiers voorwer-
pen op hun knieën vasthouden.
●Leun niet tegen het portier, de dakzijrail
en de voor-, midden- en achterstijl.
●Laat niemand knielen op de passagiers-
stoel in de richting van het portier of
hoofd en handen buiten de auto steken.
pM_RAV4_OM_OM42C76E_(EE).book P age 44 Monday, October 7, 2019 3:26 PM

45
1
1-1. Voor een veilig gebruik
Veiligheid en beveiliging
WAARSCHUWING
●Bevestig niets aan en laat niets rusten
tegen componenten als het dashboard,
het stuurwielkussen of het onderste
deel van het dashboard.
Dergelijke voorwerpen kunnen als een
projectiel worden gelanceerd als de
bestuurdersairbag, de voorpassagiers-
airbag en de knie-airbags worden geac-
tiveerd.
●Bevestig niets aan het portier, de voor-
ruit, de zijruiten, de voor- en achterstijl,
de dakzijrail of de handgreep. (Behalve
het label voor de snelheidsbeperking

Blz. 647)
●Auto's zonder Smart entry-systeem en
startknop: Bevestig geen zware,
scherpe of harde voorwerpen zoals
sleutels en accessoires aan de contact-
sleutel. De voorwerpen kunnen het acti-
veren van de knie-airbag hinderen, of
weggeslingerd worden in de richting van
de bestuurdersstoel door de kracht
waarmee de airbag wordt geactiveerd.
●Hang geen kleerhangers of andere
harde voorwerpen aan de kledinghaak-
jes. Dergelijke voorwerpen kunnen als
een projectiel gelanceerd worden en
ernstig letsel veroorzaken wanneer de
curtain airbags geactiveerd worden.
●Zorg ervoor dat het gedeelte waar de
knie-airbag wordt geactiveerd niet door
iets wordt afgedekt.
●Gebruik geen accessoires op de stoelen
die het gedeelte van de stoel waarin de
side airbags aanwez ig zijn afdekken
omdat dat een negatieve invloed kan
hebben op een juiste werking van de
side airbags. Derge lijke accessoires
kunnen tot resultaat hebben dat de side
airbags niet op de juiste wijze geacti-
veerd worden, helemaal niet geacti-
veerd worden of per ongeluk
geactiveerd worden, waardoor ernstig
letsel kan ontstaan.
●Oefen geen overmatige kracht uit op
delen waarin onderdelen van het air-
bagsysteem aanwezig zijn of op de
voorportieren.
Als dat wel gebeurt, kunnen er storingen
aan de airbags ontstaan.
●Raak onderdelen van het airbagsys-
teem niet aan direct nadat de airbags
geactiveerd zijn, omdat deze heet kun-
nen zijn.
●Als u na het activeren van de SRS-air-
bags moeilijkheden met de ademhaling
ondervindt, open dan een portier of
zijruit om frisse lucht binnen te laten of
verlaat de auto als u dat op een veilige
manier kunt doen. Als er poederdeeltjes
op uw huid zijn terechtgekomen, was
deze er dan zo snel mogelijk af om huid-
irritatie te voorkomen.
●Als de delen van de auto waarin airbags
ondergebracht zijn, zoals het stuurwiel-
kussen en de bekleding van de voor- en
achterstijlen, beschadigd of gescheurd
zijn, laat deze dan vervangen door een
erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste
deskundige.
pM_RAV4_OM_OM42C76E_(EE).book P age 45 Monday, October 7, 2019 3:26 PM

461-1. Voor een veilig gebruik
WAARSCHUWING
■Wijzigingen aan en afvoeren van
onderdelen van het airbagsysteem
Voer uw auto niet af en voer geen van
onderstaande veranderingen uit zonder
eerst een erkende Toyota-dealer of her-
steller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige te raadplegen. De airbags
kunnen defect raken of per ongeluk wor-
den geactiveerd (opgeblazen), waardoor
ernstig letsel kan ontstaan.
●Plaatsen, verwijderen, demonteren en
repareren van de airbags
●Reparatie, aanpassing, verwijdering of
vervanging van stuurwiel, instrumenten-
paneel, dashboard, stoelen of stoelbe-
kleding, voor-, midden- en achterstijlen,
dakzijrails, voorportierpanelen, voorpor-
tierbekleding of luidsprekers in de voor-
portieren
●Aanpassing van het voorportierpaneel
(bijvoorbeeld een gat erin maken)
●Reparaties of wijzigingen aan het voor-
spatbord, de voorbumper of de zijkant
van het passagierscompartiment
●Plaatsen van een bullbar, sneeuwploeg
of lier
●Wijzigingen aan de wielophanging van
de auto
●Plaatsen van elektronische apparatuur
als een mobiele tweewegradio (zend-
/ontvanginstallatie) of CD-speler
pM_RAV4_OM_OM42C76E_(EE).book P age 46 Monday, October 7, 2019 3:26 PM

47
1
1-1. Voor een veilig gebruik
Veiligheid en beveiliging

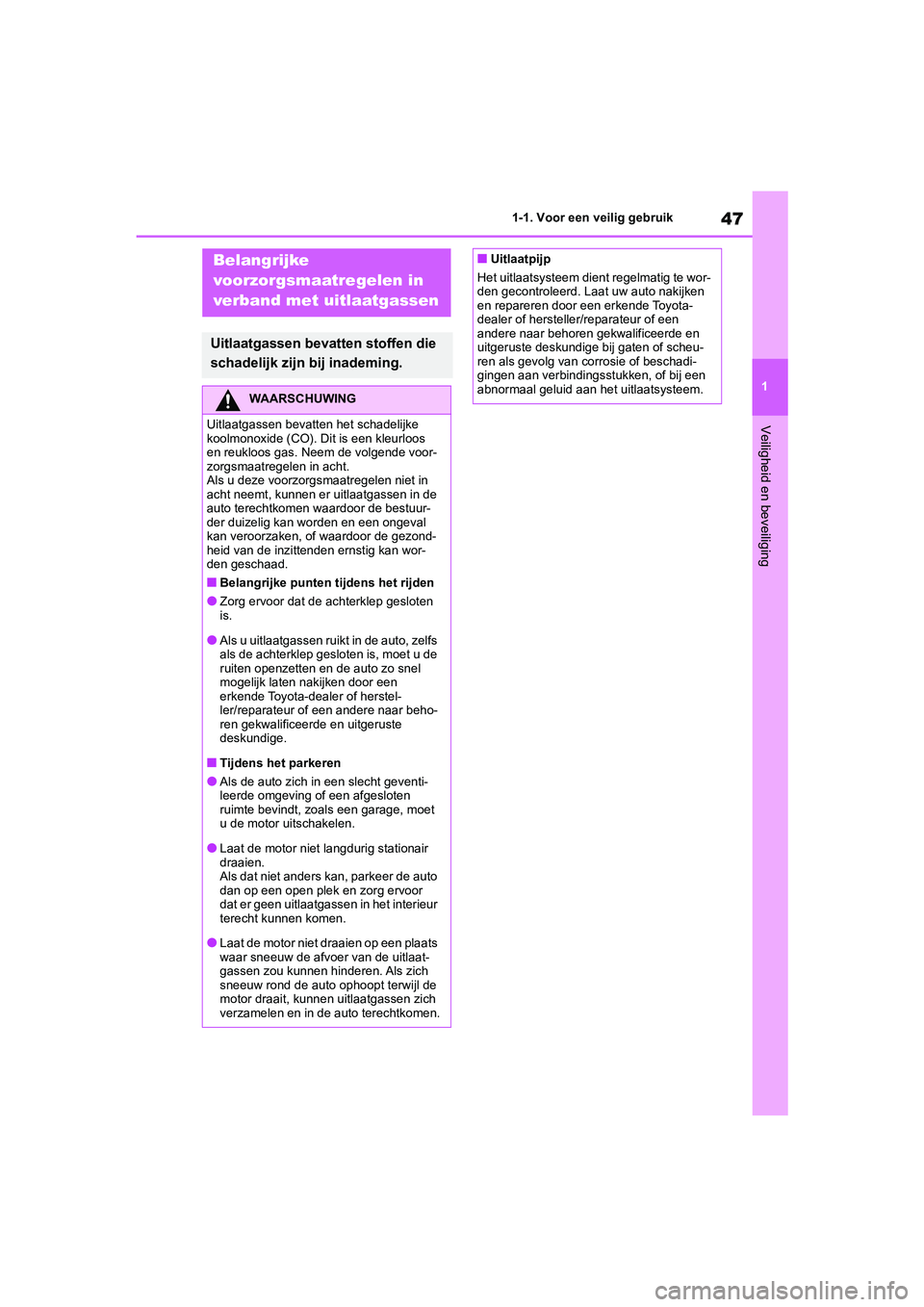

Belangrijke
voorzorgsmaatregelen in
verband met uitlaatgassen
Uitlaatgassen bevatten stoffen die
schadelijk zijn bij inademing.
WAARSCHUWING
Uitlaatgassen bevatten het schadelijke
koolmonoxide (CO). Dit is een kleurloos
en reukloos gas. Neem de volgende voor-
zorgsmaatregelen in acht.
Als u deze voorzorgsmaatregelen niet in
acht neemt, kunnen er uitlaatgassen in de
auto terechtkomen waardoor de bestuur-
der duizelig kan worden en een ongeval
kan veroorzaken, of waardoor de gezond-
heid van de inzittenden ernstig kan wor-
den geschaad.
■Belangrijke punten tijdens het rijden
●Zorg ervoor dat de achterklep gesloten
is.
●Als u uitlaatgassen ruikt in de auto, zelfs
als de achterklep gesloten is, moet u de
ruiten openzetten en de auto zo snel
mogelijk laten nakijken door een
erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste
deskundige.
■Tijdens het parkeren
●Als de auto zich in een slecht geventi-
leerde omgeving of een afgesloten
ruimte bevindt, zoals een garage, moet
u de motor uitschakelen.
●Laat de motor niet langdurig stationair
draaien.
Als dat niet anders kan, parkeer de auto
dan op een open plek en zorg ervoor
dat er geen uitlaatgassen in het interieur
terecht kunnen komen.
●Laat de motor niet draaien op een plaats
waar sneeuw de afvoer van de uitlaat-
gassen zou kunnen hinderen. Als zich
sneeuw rond de auto ophoopt terwijl de
motor draait, kunnen uitlaatgassen zich
verzamelen en in de auto terechtkomen.
■Uitlaatpijp
Het uitlaatsysteem dient regelmatig te wor-
den gecontroleerd. Laat uw auto nakijken
en repareren door een erkende Toyota-
dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en
uitgeruste deskundige bij gaten of scheu-
ren als gevolg van co rrosie of beschadi-
gingen aan verbindingsstukken, of bij een
abnormaal geluid aan het uitlaatsysteem.
pM_RAV4_OM_OM42C76E_(EE).book P age 47 Monday, October 7, 2019 3:26 PM

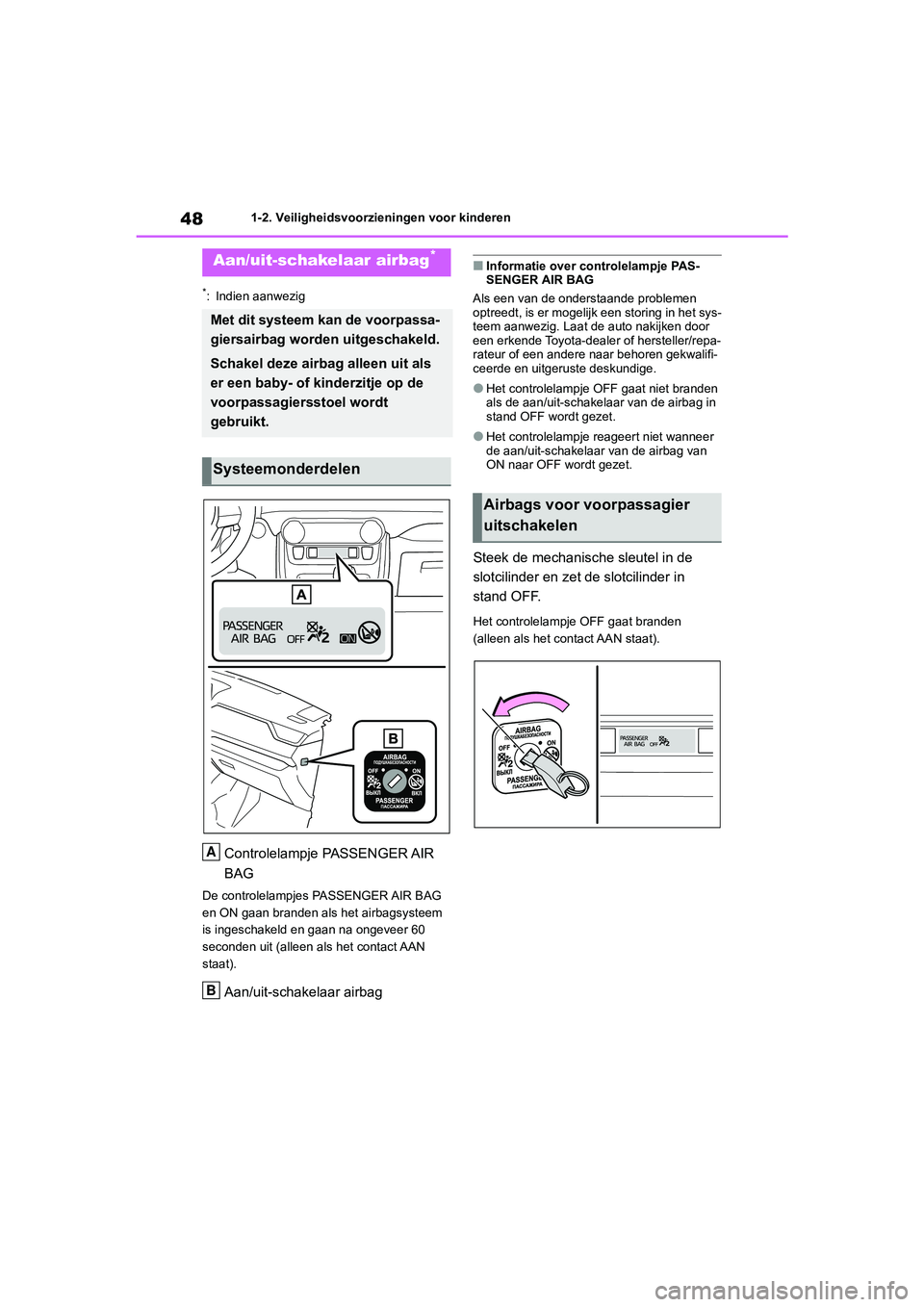

481-2. Veiligheidsvoorzieningen voor kinderen
1-2.Veiligheidsvoorzieningen voor kinderen
*: Indien aanwezig
Controlelampje PASSENGER AIR
BAG
De controlelampjes PASSENGER AIR BAG
en ON gaan branden als het airbagsysteem
is ingeschakeld en gaan na ongeveer 60
seconden uit (alleen als het contact AAN
staat).
Aan/uit-schakelaar airbag
■Informatie over controlelampje PAS-
SENGER AIR BAG
Als een van de onderstaande problemen
optreedt, is er mogelijk een storing in het sys-
teem aanwezig. Laat de auto nakijken door
een erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
●Het controlelampje OFF gaat niet branden
als de aan/uit-schakelaar van de airbag in
stand OFF wordt gezet.
●Het controlelampje reageert niet wanneer
de aan/uit-schakelaar van de airbag van
ON naar OFF wordt gezet.
Steek de mechanisc he sleutel in de
slotcilinder en zet de slotcilinder in
stand OFF.
Het controlelampje OFF gaat branden
(alleen als het contact AAN staat).
Aan/uit-schakelaar airbag*
Met dit systeem kan de voorpassa-
giersairbag worden uitgeschakeld.
Schakel deze airbag alleen uit als
er een baby- of kinderzitje op de
voorpassagiersstoel wordt
gebruikt.
Systeemonderdelen
A
B
$LUEDJVYRRUYRRUSDVVDJLHU
XLWVFKDNHOHQ
pM_RAV4_OM_OM42C76E_(EE).book P age 48 Monday, October 7, 2019 3:26 PM

49
1

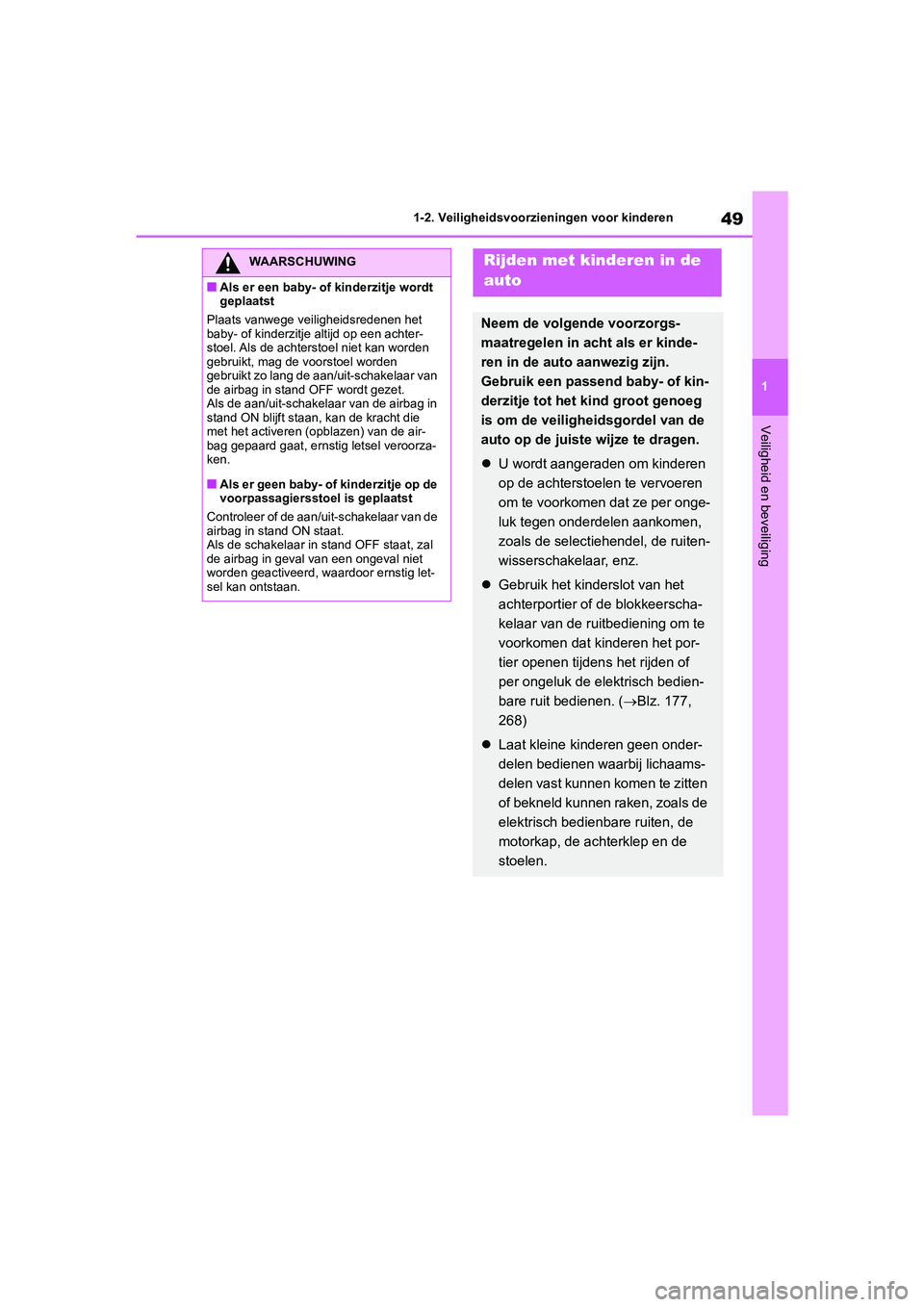

1-2. Veiligheidsvoorzieningen voor kinderen
Veiligheid en beveiliging
WAARSCHUWING
■Als er een baby- of kinderzitje wordt
geplaatst
Plaats vanwege veiligheidsredenen het
baby- of kinderzitje altijd op een achter-
stoel. Als de achterstoel niet kan worden
gebruikt, mag de voorstoel worden
gebruikt zo lang de aan/uit-schakelaar van
de airbag in stand OFF wordt gezet.
Als de aan/uit-schakelaar van de airbag in
stand ON blijft staan , kan de kracht die
met het activeren (opblazen) van de air-
bag gepaard gaat, ernstig letsel veroorza-
ken.
■Als er geen baby- of kinderzitje op de
voorpassagiersstoel is geplaatst
Controleer of de aan/uit-schakelaar van de
airbag in stand ON staat.
Als de schakelaar in stand OFF staat, zal
de airbag in geval van een ongeval niet
worden geactiveerd, waardoor ernstig let-
sel kan ontstaan.
Rijden met kinderen in de
auto
Neem de volgende voorzorgs-
maatregelen in acht als er kinde-
ren in de auto aanwezig zijn.
Gebruik een passend baby- of kin-
derzitje tot het kind groot genoeg
is om de veiligheidsgordel van de
auto op de juiste wijze te dragen.
 U wordt aangeraden om kinderen
op de achterstoelen te vervoeren
om te voorkomen dat ze per onge-
luk tegen onderdelen aankomen,
zoals de selectiehendel, de ruiten-
wisserschakelaar, enz.
 Gebruik het kinderslot van het
achterportier of de blokkeerscha-
kelaar van de ruitbediening om te
voorkomen dat kinderen het por-
tier openen tijden s het rijden of
per ongeluk de elektrisch bedien-
bare ruit bedienen. ( Blz. 177,
268)
 Laat kleine kinderen geen onder-
delen bedienen waarbij lichaams-
delen vast kunnen komen te zitten
of bekneld kunnen raken, zoals de
elektrisch bedienbare ruiten, de
motorkap, de achterklep en de
stoelen.
pM_RAV4_OM_OM42C76E_(EE).book P age 49 Monday, October 7, 2019 3:26 PM
